Обратный клапан – это запорная арматура, предотвращающая обратный поток среды. Его устанавливают в канализационных и водопроводных системах с целью предотвращения аварийных ситуаций и защиты сантехнического оборудования. Ниже представлена подробная инструкция по монтажу, а также отмечены специфические моменты, которые могут возникнуть при установке этого устройства для той или иной системы.

Как установить обратный клапан на канализацию

Установка обратного клапана на канализацию позволяет предотвратить затопление жилища вследствие засора канализации.

Оптимально смонтировать арматуру в месте, где стояк сообщается с внутренней канализацией. Проще всего запланировать такой монтаж во время капитального ремонта. Если же добраться до указанной точки нет возможности, придется устанавливать несколько приборов на каждую сантехническую точку (ванную, раковину, унитаз).

Подготовка к монтажу

Если канализация уже проложена, при установке нужно следовать таким правилам:

• Габариты и направленность (горизонтально или вертикально) подбираются с учетом способа подключения и типа блокировочного устройства. Если диаметр прибора менее 50 мм, его можно устанавливать в любом положении. Для внутренней канализации с диаметром 100 мм и более используются горизонтальные устройства.

• Имеет смысл подбирать арматуру из того же материала, что и трубы. Это обеспечит наиболее высокую надежность и отказоустойчивость системы.

• Диаметр патрубка должен совпадать с сечением трубы. Это обеспечит свободное движение стоков в заданном направлении.
  Использовать переходники не рекомендуется, так как это сделает конструкцию более громоздкой. Кроме того, на участках с перепадами диаметров будут образовываться засоры.

• Перед монтажом проверьте запорное устройство на герметичность. Для этого вставьте заглушку в выходной патрубок, а в приемный налейте воды. Если место соединения крышки с корпусом останется сухим, все в порядке.

• При горизонтальном монтаже важно учесть соосность приемного и выходного патрубков. Наличие перепадов по высоте может стать причиной нарушения уклона магистрали, в результате чего возможно ухудшение оттока и образование засоров.

Последовательность монтажа

Для установки потребуется минимальный набор инструментов:

• ножовка или циркулярная пила;
• рулетка;
• маркер.

Порядок монтажа:

1. обрежьте трубу в том месте, где она будет соединяться с приемным патрубком запорного устройства;
2. вставьте в раструбы уплотнительные кольца;
3. состыкуйте приемный и выходной патрубки с трубой;
4. для повышения надежности дополнительно обработайте стыки герметиком.

Обратите внимание: после установки стрелка на корпусе запорного устройства должна быть направлена в сторону потока жидкости, а не в обратную.

Отметим, что нюансы установки могут отличаться в зависимости от типа запорной арматуры. К примеру, большинство чугунных моделей монтируется с помощью болтов, стягивающих монтажные пластины, но есть и такие, конструкция и особенности монтажа которых аналогичны пластиковым моделям. Как бы там ни было, общие принципы остаются неизменными.

Установка обратного клапана на воду

Если канализационные устройства предотвращают аварийные ситуации, обусловленные засорами, то обратные клапаны для воды призваны защищать водопроводную систему и канализационное оборудование.

В зависимости от места монтажа обратные клапаны для воды подразделяются на два типа:

1. Донные – блокируют обратный поток при работе насосного оборудования.
2. Трубопроводные – обеспечивают стабильное давление в системе.

Установка устройств первого типа выполняется на входе в магистраль, которая откачивает воду. Крепление оборудование осуществляется при помощи муфт. Также есть фланцевые модели, но в быту они встречаются реже. Перед донным клапаном рекомендуется поставить сетчатый фильтр. Он защитит проникновение в насос твердых включений, которые обладают абразивным эффектом.

К трубопроводным устройствам относятся осевые и створчатые модели. Их функция состоит в защите водопроводной системы, сантехнического и насосного оборудования от гидравлических ударов. Установка выполняется непосредственно на трубопровод.

Как продлить срок службы

Следуя этим простым советам, вы обеспечите продолжительный срок службы устройства:

• Предварительно ознакомьтесь с техпаспортом изделия. Некоторые клапаны можно устанавливать только горизонтально или вертикально.
• Не допускайте длительных простоев. Большие перерывы в работе могут привести к «залипанию» устройства. Минимум раз в две недели пропускайте воду через клапан.
• Предпочтительно устанавливать прибор вертикально, так он меньше подвержен засорам.
• Клапан создает гидравлическое сопротивление около 0,5 атм., что нужно учесть при расчетах системы.

Если хотите подробнее узнать о разновидностях запорной арматуры и правилах подбора, проконсультируйтесь со специалистом компании «Сантех Решение».

---

Читайте также

• Для чего нужен балансировочный клапан, принцип работы
• Увеличение складского запаса стальных кранов Темпер
• Что такое газовый шаровой кран
• Получен сертификат представителя компании ООО ГК “Хортум”
• С днем строителя!
• Как установить обратный клапан на канализацию, воду

---

Подпишитесь на новые статьи

Понравилась эта статья? Хотите получать еще? Тогда подпишитесь на новые статьи. Введите свои данные в форму ниже:

Ваш E-Mail:

---

Напишите комментарий (что это?) Благодаря социальным комментариям вы можете комментировать материалы сайта без дополнительной регистрации.

При желании, каждый оставленный комментарий может транслироваться на вашу страницу в социальных сетях со ссылкой на исходную статью.

Также вы можете оставить комментарий через форму сайта. В этом случае вам нужно будет указать ваше имя, емейл, код с картинки и, естественно, написать сам комментарий.

Просто выберите с помощью какой формы вы хотите оставить комментарий: вКонтакте, Facebook или встроенной формы на сайте. И напишите свое мнение.

P.S. Оставить социальные комментарии через вКонтакте и Facebook получится, только если вы авторизовались в соответствующих социальных сетях. Если вы этого не сделали, то при отправке комментария вам будет предложено авторизоваться в социальных сетях.

Чтобы поделится своим мнением по поводу данного материала, напишите свой комментарии в поле ниже.

Написать свое мнение можно через социальные комментарии (вКонтакте, Facebook) или встроенной формы на сайте

ВКонтакте (0)

Facebook (0)

Форма сайта

Отзывы клиентов

---

ООО “Омсктехоптторг-Авто”

ООО “УралГАЗ”

Взлет-Екатеринбург

Артель старателей Фарта

КОРАЛ:
УЭСК КОРАЛ

ООО “СК ЕСТМ”

Получить бесплатно

---

Руководство:
“Как выбрать запорную и регулирующую арматуру”

бесплатно

Установка обратного клапана на канализацию, воду, насосную станцию, конструкция и виды устройства

Обратный клапан – это разновидность запорной водопроводной арматуры прямого действия. Предназначен он для обеспечения течения воды в нужном направлении и для предотвращения изменения направления потока на противоположное. Защищает от высокого давления трубопроводы, насосы и другое оборудование, а при повреждениях отдельных участков ограничивает количество вытекающей из системы жидкости. Используется в современных системах отопления и водоснабжения.

Классификация

По конструктивным особенностям эти устройства делятся на:

• Дисковые пружинные. У этой разновидности клапана запорным механизмом является диск со штоком на пружине. При наличии нормального давления диск находится в открытом положении и пропускает поток воды. Когда давление падает и жидкость стремится в обратном направлении, она прижимает диск к седлу, перекрывая отверстие.
• Шариковые пружинные. Механизм состоит из металлического шарика и пружины. При отсутствии давления жидкости шарик прижимается к стенкам отверстия, перекрывая его. Такое устройство предназначено для труб с небольшим диаметром.
• Подъемно-поворотные. Основа конструкции – крышка, закрепленная на оси. При нормальном движении воды крышка находится в открытом положении, при обратном токе – захлопывается.
• Подъемно-золотниковые. Принцип работы заключается в том, что подпружиненный золотник прижимается давлением оттекающей обратно воды и запирает отверстие.
• Двустворчатые. Используются для труб большого диаметра. Защищают крупные системы от гидроударов, смягчают их действие.

Где он устанавливается, до или после счетчика?

Так как цель установки запорного элемента – контроль потока в одну сторону, на его поверхности обязательно изображена стрелка, указывающая направление движения воды.

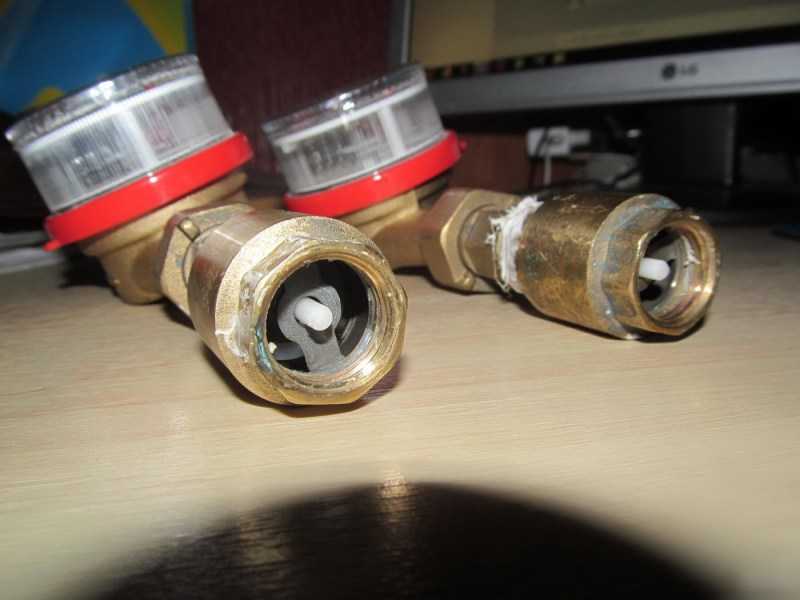

Обратный клапан целесообразно устанавливать на участке трубы после водяных счетчиков, на трубе, по которой холодная вода поступает в бойлер.

В системах отопления клапан позволяет разделить контуры, направить водный поток в нужном направлении в каждом из них и предотвратить попадание уже подогретой жидкости обратно в систему холодного водоснабжения.

Наличие этого простого и недорогого устройства помогает предотвратить серьезные и дорогостоящие поломки.

Порядок и нюансы установки

Перед установкой запорного элемента после насоса следует учитывать, что мощность прибора уменьшится за счет преодоления сопротивления пружины или затвора. Но зато насосу не придется все время нагнетать давление в системе, оно создается однажды и впоследствии только поддерживается. Таким образом, работа агрегата становится более рациональной.

На систему водопровода обратный клапан подсоединяют перед насосной станцией, используя сгон на случай ее смены, или к всасывающей трубе за храповиком.

Если устройство устанавливается на уже смонтированную систему водопровода, место установки выбирается между насосом и насосной станцией. Необходимо сделать разрыв трубопровода, на один его край установить клапан и соединить сгоном с другим краем.

В канализационных трубах устройство устанавливается для предотвращения обратного тока отработанной воды и отходов жизнедеятельности. Таким образом можно избежать утечки жидкости через унитаз при засорении общей канализации. Установка производится на горизонтальном или на вертикальном срезе в действующую или новую систему канализации, в местах, где есть трубы нужного диаметра. Диаметр запорного клапана здесь может быть от 50 до 100 мм. Соединение делается с помощью переходника с чугуна на пластик. Для врезки в чугунную трубу понадобится углошлифовальная машина.

На одноконтурной системе отопления обратный клапан нужен, только если поток воды в ней обеспечивается движением вследствие нагрева, без участия насоса.

Есть системы параллельного движения, где наряду с естественным течением воды используется насос. Установка клапана в этом случае необходима.

Для установки запорного элемента на систему водоснабжения и отопления необходимы инструменты для врезки в трубу: болгарка для металлических труб, а для пластиковых подойдет обычная ножовка. На трубах из металла для соединения необходимо сделать резьбу с помощью резьбонарезочного инструмента. Устанавливается обратный клапан с использованием разводного и газового ключа. После этого труба, к которой прикручено устройство, соединяется с другой ее частью сгоном с помощью нужного ключа. Для соединения пластиковых труб используются специальные переходники.

Как установить клапан воды своими руками- Обзор +Видео

Вода по трубопроводу должна течь в одном направлении. Предназначение  обратного клапана  в том, чтобы не допускать изменения движения потока в противоположную сторону.  Если в системе используется несколько насосов, то целесообразно установить обратный клапан: он защитит сами насосы, арматуру и другое оборудование от перепадов давления.  И даже в случае повреждений каких-то участков системы, обратный клапан будет препятствовать вытеканию большого количества воды.

Наличие клапанов не является обязательным условием: его устанавливают для подстраховки на случай возникновения экстренных ситуаций.  Для того  чтобы понять, устанавливать ли его, следует вначале разобраться,  как выбрать обратный клапан, его виды и характеристики.

Содержание статьи:

• 1 Применение обратного клапана
• 2 Нужен ли  клапан в квартире?
• 3 Классификация обратных клапанов на воду
• 4 Применение обратных клапанов на воду. Как установить клапан воды своими руками
• 5 Как устанавливать обратные клапаны для насосных станций?
• 6 Сборка пружинного обратного клапана своими руками
  • 6.1 Ставить ли обратный клапан

Применение обратного клапана

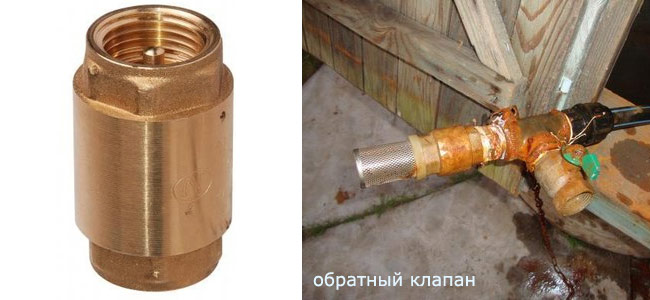

Сам механизм представляет собой цилиндр, имеющий внутри маленькую пружину, и круглая перекрывающая пластина. При помощи пружинки клапан первоначально закрыт. Пружина становится слабее при напоре воды, и клапан открывается, пропуская воду. Если же произошла утечка, остановился насос либо что-то еще, и мощность потока воды уменьшилась, перекрывающая пластина закрывается. Обратный клапан не дает возможности воде, не подверженной давлению, течь обратно.

ЗАМЕТКА. Благодаря обратному клапану аварийный участок автоматически отключается от обратного потока.

Целесообразно установить обратный клапан в доме, оборудованном системой водозабора с использованием насоса,  чтобы при остановке его работы вода не вытекла в колодец либо скважину.  Благодаря наличию клапана в трубопроводе постоянно будет вода, поэтому не будет необходимости дожидаться, когда же вода после включения дойдет до крана. При сбоях в электричестве  либо отключении насоса, не придется заново заливать воду с систему.

Нужен ли  клапан в квартире?

Желателен, если установлен бойлер. Обратная арматура будет противодействовать утечке горячей воды к соседям.  Также если стоит счетчик на воду. Зачастую в сам прибор измерения воды уже встроен клапан, чтобы не давать устройству «скрутиться» в противоположном направлении. Но поскольку эти встроенные клапаны очень низкого качества,  лучше отдельно поставить  добротный сразу после установки счетчика воды. В квартирах давление в трубах с горячей и холодной водой зачастую отличается. Клапан поможет и здесь. Из-за ошибок при монтаже канализации постоянно существует возможность затопления жилья отходами из канализации. Особенно в зоне риска жители первых этажей.

Если помещение обогревается при помощи котла, есть вероятность, что изменится давление в системе, в контур попадет воздух либо возникнут другие неисправности, при которых поток горячей воды сменит направление. Если обратный клапан установлен не будет, ситуация непременно приведет к серьезной аварии.

ВАЖНО Клапаны повышают гидраливтическое сопротивление. Речь идет в основном о пружинных конструкциях. Другой серьезный «минус» обратных клапанов касается мембранных механизмов без пружин: когда они резко закрываются, то провоцируют риск гидраливтического удара и быстро изнашивают систему. Но наклонные затворы и амортизаторы разрешат эту проблему.

Классификация обратных клапанов на воду

В зависимости от своего устройства обратные клапаны делятся на:

Дисковые пружинные клапаны. Наиболее компактные. В таких клапанах затворным механизмом служит пластина (диск) со штоком на пружине. При нормальном давлении диск отжимается, и вода свободно протекает. Когда давление снижается, и поток стремится в обратное направление, пружина прижимает диск к седлу и перекрывает отверстие.  Бывают 15 мм – 200мм.

Двустворчатые клапаны. Устанавливаются в сложных гидросистемах, где из-за того, что насос прекратил работу, может случиться гидроудар. При нормальном давлении  складывается пополам, пропуская воду. Если же вода стремится сменить направление на противоположное, диск прижимается к седлу. Применимы для труб большого диаметра (50 мм – 700 мм).

Межфланцевые клапаны. Небольшого размера и легкие. Если будет необходим ремонт такого клапана, то придется демонтировать полностью, поскольку в механизме не предусмотрены фланцы. Межфланцевый клапан можно устанавливать в любом положении (горизонтально, вертикально либо под наклоном). Монтируются строго по направлению потока жидкости. Нередко их устанавливают с полипропиленовыми трубами.

Шаровые клапаны. Пружина прижимает шар к седлу при нормальном  потоке воды. Если давление упадет, шарик перекроет стенки отверстия, прижимаясь к его стенкам. Их чаще всего используют в сантехнике. Шаровой клапан также используется в водопроводных системах, поскольку вода там идет чистая, а трубы небольшого диаметра.

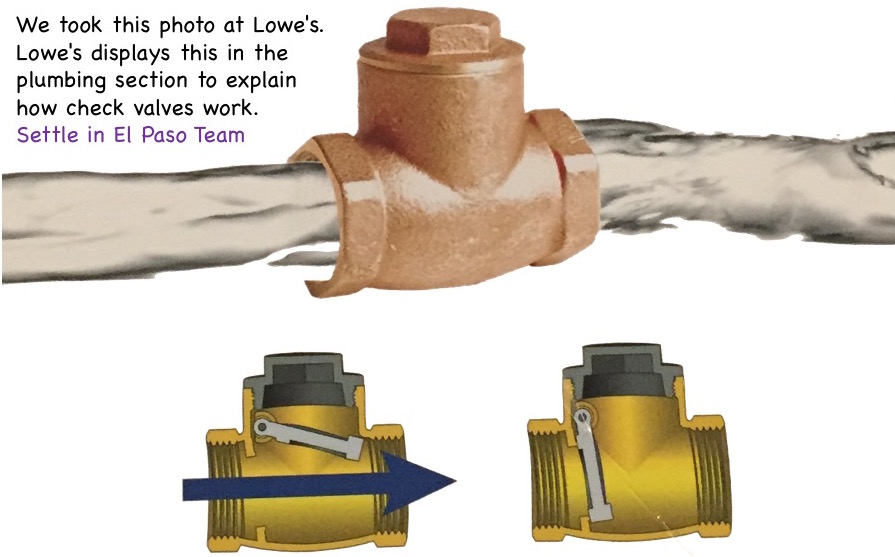

Обратные поворотные клапаны. Запирающий элемент – «захлопка». При нормальном потоке воды  она находится в открытом положении, если же давление начинает падать,  крышка, захлопнувшись, перекроет проток воды. Делятся на простые (до 400 мм) и безударные. Безударные обратные клапаны монтируются в трубы большого диаметра, где крышка, перекрывая поток, может вызвать гидравлический удар. Поворотные клапаны практически не чувствительны к загрязнению среды. По этой причине они используются для монтажа в отопительные системы, так как постоянная циркуляция воды там ее сильно загрязняет. При установке клапана большого диаметра необходимо использовать демпфер.

Полипропиленовый. Обратные пружинные клапаны с полипропиленовым корпусом. В системы водоснабжения, сделанные из пропиленовых труб, обычно монтируют обратные клапаны с пропиленовым корпусом. Внешне фитинг похож на косой отвод. В трубопровод крепится пропиленовая арматура при помощи полифузионной сварки.

Подъемно-золотниковые клапаны. Затворным механизмом является подъемный золотник. При нормальном потоке жидкости золотник поднят.

ВАЖНО! Ось подъемно-золотникового клапана обязательно должна располагаться вертикально, поэтому они могут быть установлены лишь на участках трубопроводов, которые находятся в горизонтальном положении.

Есть возникнет необходимость отремонтировать такой клапан – не обязательно его полностью демонтировать. Его минус: он слишком чувствителен к загрязненности среды.

Лепестковые клапаны. Также их называют гравитационными. Основной характеристикой является то, что они имеют в своей конструкции малоупругую пружину, которая обладает невысоким сопротивлением. А иногда ее и совсем нет.

Правильно подбор обратного клапана и верная его установка обеспечат точную работу всей трубопроводной системы.

Применение обратных клапанов на воду. Как установить клапан воды своими руками

Монтировать самому обратный клапан на воду довольно легко: достаточными будут минимальные сантехнические навыки. Также иметь в наличии все требующиеся инструменты.

Монтировать обратные клапаны на воду необходимо в зависимости от их метода крепления:

• Межфлянцевые клапаны устанавливаются быстрее всего. Самое большое число обратных клапанов крепится таким образом. Клапан монтируется между двумя флянцами в систему и фиксируется при помощи уплотнительных прокладок. Межфланцевый дисковый обратный клапан должен быть установлен строго в направлении потока воды.
• Обратные клапаны, которые применяются в насосных станциях, присоединяются к фланцам в трубопроводе при помощи уплотняющих прокладок. В основном это клапаны, монтируемые на трубопроводах больших диаметров, и состоящие из чугуна.
• В жилых домах самым оптимальным способом крепления является муфтовое крепление, в котором клапан наворачивается на муфты.
• Ось золотника в обратном подъемном клапане непременно должна располагаться вертикально.
• Во время монтажа поворотного клапана, необходимо следить за тем, чтобы ось поворота «захлопки» была выше, чем ось потока.
• При креплении под приварку обратный клапан приваривается к трубопроводу при помощи сварки.
• При выполнении муфтового крепления клапан присоединяется посредством резьбовой муфты.

При монтаже обратных клапанов обязательно внимательно следить за направлением потока в системе. Направление воды через клапан будет помечено стрелочкой на корпусе устройства.

ВАЖНО! Необходимо проводить регулярное техническое обслуживание клапана. Устанавливается в месте, доступном для ревизии, прочистки, замены или ремонта.

Как устанавливать обратные клапаны для насосных станций?

Монтируются клапаны для насосных станций либо непосредственно перед станцией, либо сразу после храповика на всасывающей трубе.

Установка после храповика предпочтительнее при условии, что есть возможность выбрать место. Если установить клапан перед станцией, количество воды, захватываемой насосом во время следующего включения, может упасть.

Если клапан монтируется перед насосной станцией, должен быть предусмотрен сгон, ведь через какой-то промежуток времени может понадобиться ремонт. Если выбран второй вариант установки, в сгоне нет необходимости. При наличии работающей трубопроводной системы необходимо раскопать трубопровод в месте, где будет установлен клапан, соединить его с частью трубы и с помощью сгона присоединить к другой части.

Подсказка! При условии использования системы водоснабжения лишь в летний период времени, позаботьтесь о том, чтобы был краник, который позволит слить воду перед наступлением зимних морозов, и разместите его в самом низу системы.

Сборка пружинного обратного клапана своими руками

Самостоятельно собрать обратный клапан проблематично, так как необходимо определиться с выбором механизма и поиском деталей. Даже при условии владения навыками выполнения сантехнических работ, что даст возможность сделать герметичные соединения, никто не знает, качественные ли детали.

Изготавливая пружины для обратного клапана на заводе, используют специальную сталь. Направляющий шток повторяет движение подпружиненных запирающих дисков. Материалы, предназначенные для изготовления клапана, совместимы в работе механизма. Технические характеристики отвечают требованиям нормативных документов. Предоставляется гарантия.

ВАЖНО! Нельзя гарантировать, что использовать обратный клапан, собранный в домашних условиях, безопасно, а его конструкция надежна.

Ставить ли обратный клапан

Стоит установить обратный клапан воды, иначе может:

• в частном доме, если отключится насос, вода может пойти в противоположном направлении;
• в квартире будет идти только горячая вода, так как в результате высокого давления горячая вода будет попадать в кран с холодной;
• на счетчиках воды будут накручиваться несуществующие кубометры воды в результате вибрации потока воды;
• горячая вода от бойлера будет уходить в противоположном направлении.

РУКОВОДСТВО ПО УСТАНОВКЕ ОБРАТНОГО КЛАПАНА И ПРОЕКТИРОВАНИЮ ТРУБОПРОВОДОВ

РУКОВОДСТВО ПО УСТАНОВКЕ ОБРАТНОГО КЛАПАНА И ПРОЕКТИРОВАНИЮ ТРУБОПРОВОДОВ

Арье Брегман 2019-10-16 07:34:31

3 основных правила для получения максимальной отдачи от ваших клапанов.

Во многих случаях проблемы с клапаном вообще не связаны с клапаном, а возникают из-за проблем с конструкцией трубопроводной системы, расположением клапана, неправильным монтажом или выбором неправильного клапана для применения.

Следующая информация является руководством по основам клапана.

Конструкция трубопровода: 3 основных правила

Правило № 1: Все клапаны работают лучше всего при установке в условиях нетурбулентного потока.

Стремитесь к плавному, нетурбулентному потоку во всех вариантах конструкции. Рекомендуется пятикратный NPS (номинальный размер трубы — внешний диаметр [НД] трубы) прямой трубы как вверх, так и вниз по течению, но некоторые конструкции клапанов могут быть установлены с менее прямой трубой, чем это. Приемлемость нелинейных трубопроводов зависит от конкретного случая. Всегда полезно проконсультироваться с производителем клапана; они смогут дать рекомендации, чтобы избежать проблем с техническим обслуживанием в будущем.

Правило № 2: Используйте расчеты расхода для правильного определения размера.

Обратные клапаны соответствующего размера необходимы для оптимальной работы системы при минимальном техническом обслуживании. Выполнение расчетов расхода для обратных клапанов так же важно, как и расчеты размеров для каждого двухпозиционного регулирующего клапана в системе. Правила определения размеров двухпозиционных клапанов не применяются к обратным клапанам, равно как и правила определения размеров регулирующих клапанов. Обратные клапаны должны иметь коэффициент расхода (Cv) меньше, чем Cv, рассчитанный при использовании желаемого перепада давления в уравнениях определения размера расхода.

Необходимо определить, с каким минимальным расходом может работать обратный клапан. Не думайте, что номинальный размер клапана и номинальный размер трубы всегда должны совпадать. Всегда выполняйте любые расчеты размеров для условий минимального, максимального и нормального расхода. Убедитесь, что условия потока будут достаточными для полного открытия клапана при минимальном и максимальном расходе, а нормальные условия потока обеспечат оптимальную работу клапана при минимальном техническом обслуживании клапана.

Все обратные клапаны требуют давления от скорости жидкости, чтобы открывать их и сохранять стабильное положение. Минимальное давление для открытия обратного клапана называется давлением срабатывания, но перепад давления должен быть как минимум в два раза больше, чем для полного открытия клапана.

Правило № 3: Найдите подходящее место.

Распространенный вопрос заключается в том, имеет ли значение размещение горизонтальной или вертикальной линии. Горизонтальная линия всегда предпочтительнее, потому что она исключает гравитацию из уравнения. В то время как многие типы обратных клапанов будут работать в горизонтальных трубопроводах, осевых потоках или бесшумных, обратные клапаны типичны для вертикальных трубопроводов.

Распространенные ошибки проектирования трубопроводов

Попытка втиснуть клапаны в маленькое тесное пространство является ошибкой, которой следует избегать. На изображениях 1 и 2 показаны несколько правил проектирования, которые соответствуют общепринятым методам прокладки трубопроводов.

Если перед клапаном находятся насосы, колена, компенсаторы и другие клапаны, это может вызвать турбулентность, которая может привести к нестабильности диска и, в конечном итоге, к износу и выходу из строя компонентов.

Установка поворотных обратных клапанов на вертикальных участках трубопровода

Если поток в вертикальном трубопроводе идет вверх (против силы тяжести), под действием силы тяжести диск ударяется о седло при остановке потока, что может привести к гидравлическому удару. Если поток идет вниз, поворотный обратный клапан всегда будет открыт и не будет выполнять свою работу. Однако обратные клапаны с осевым потоком хорошо работают в вертикальных трубопроводах.

В вертикальных трубопроводах проще всего заменить поворотный обратный клапан или двухдверный клапан встроенным обратным клапаном с осевым потоком. Более сильная пружина осевого клапана гарантирует, что клапан закроется до того, как произойдет обратный поток. Закрытие клапана до того, как поток реверсирует, может устранить большинство гидравлических ударов.

Пружины обратного клапана осевого типа имеют разные размеры для потока вниз и потока вверх. Flow up часто может использовать стандартную пружину давления трескания.

Для потока вниз требуется более мощная пружина, чем стандартная, чтобы компенсировать вес диска, а также любую статическую головку носителя, которую вы, возможно, захотите держать над диском.

Низкое давление срабатывания

Давление срабатывания можно легко выдерживать в обратных клапанах с осевым потоком, до определенной степени.

3-дюймовый затвор с давлением срабатывания 0,1 фунта на квадратный дюйм (psi) возможен, но 30-дюймовый клапан с давлением срабатывания 0,1 psi невозможен.

Это распространенная проблема с резьбовыми концевыми клапанами. Герметик для труб (также известный как трубная смазка) будет мигрировать во внутренние области клапана.

Этот герметизирующий материал может привести к тому, что уплотнительные механизмы внутри клапана (диск и седло) не будут герметичны, а также может привести к заклиниванию клапана в открытом или закрытом положении.

Отвинчивание клапана во время установки

Половины корпуса клапана с резьбовым соединением (обратный клапан, шаровой клапан и т. д.) могут отвинчиваться, если клапан откручивается от линии.

Всегда надевайте гаечный ключ на правильный конец клапана, если его необходимо отвинтить от линии. Отвинчивание клапана от линии может привести к утечке через уплотнение корпуса из-за защемления уплотнительного кольца уплотнения корпуса.

Перед установкой обратного клапана обратите внимание на направление потока в трубопроводе.

Конечные пользователи могут задаться вопросом, должен ли клапан находиться на идеально ровном трубопроводе. Хотя это не обязательно, это предпочтительно. Поворотные обратные клапаны и обратные клапаны с наклонным диском обычно имеют посадочную поверхность, обработанную на плоскости, наклоненной под углом 5 градусов относительно осевой линии клапана. Любой угол линии больше 5 градусов может привести к тому, что диск не будет касаться седла и, следовательно, произойдет утечка. Осевые клапаны не испытывают этой проблемы из-за внутренней пружины.

Дополнительный совет: Очистите линии перед застегиванием трубопровода. Это может показаться очевидным, но конечные пользователи будут удивлены тем, что остается в трубе во время строительства — сварочный стержень, гаечные ключи, два на четыре и многое другое. Все это повреждает посадочные поверхности и задерживает запуск.

Руководство по техническому обслуживанию клапанов

Еще один часто задаваемый вопрос: следует ли использовать масла, консистентные смазки и смазочные материалы при обслуживании клапанов. Следуйте рекомендациям производителя и прочитайте инструкции по техническому обслуживанию перед запуском.

По возможности не рекомендуется использовать консистентные смазки или смазочные материалы, так как их присутствие может повредить процессу.

Тщательно очистите клапан, пока он находится на стенде для обслуживания. Чем чище, тем лучше.

Смазки и смазки, рыхлая ржавчина или окалина на литых поверхностях – все это необходимо удалить, чтобы гарантировать, что после установки клапан будет работать так же хорошо, как и при восстановлении и испытании на стенде.

Попытайтесь получить инструкции по техническому обслуживанию клапана, с которым вы работаете. Даже опытные профессионалы отрасли, занимающиеся восстановлением клапанов в течение 30 лет, должны проверить, есть ли у производителя особые требования.

Лучше сделать ремонт правильно с первого раза, чем потом придется делать все заново.

Факторы расположения

Возвращаясь к Правилу № 1 и Правилу № 3, попытайтесь найти оптимальные места в системе для установки клапанов. Втиснув их куда-нибудь, вы только вызовете проблемы позже.

Размер обратного клапана имеет важное значение. Помните, что указанные и установленные обратные клапаны будут открываться вместе с потоком среды. Не указывайте размер клапана только по размеру линии. Сделайте математику и получите это право.

Как правило, материал корпуса клапана соответствует материалу трубы и фланца. Углеродистая сталь является наиболее распространенным материалом корпуса, но в этом семействе есть много вариантов, которые основаны на внешних условиях окружающей среды, а также на температурах процесса.

Материалы отделки обычно выбираются более устойчивыми к коррозии, чем корпус. Твердая облицовка выбирается, когда твердые частицы в потоке среды могут вызывать эрозию. Если среда содержит твердые частицы, необходимо определить размеры этих твердых частиц, даже если они малы (мелкие частицы), но особенно если они превышают 10 процентов NPS.

Важная информация о прокладках

Прокладки в трубопроводной системе так же важны, как и сами клапаны. Выбирайте правильные материалы в зависимости от температуры, давления и химической совместимости.

Правильная установка также чрезвычайно важна. Со всем вниманием к неконтролируемым выбросам необходимо учитывать прокладки, а также любые уплотнения штока.

Если вы работаете с автомобилями, то знаете о важности правильной установки прокладок, особенно если вы не хотите, чтобы подтекало масло или вытекало топливо. То же самое относится и к обработке прокладок трубопроводной системы.

Смазка резьбы болтов, поверхностей гаек и шайб важна, но этап предварительной затяжки, вероятно, является наиболее важным, поскольку он стабилизирует фланцы и удерживает их параллельными. Их следует затягивать в узорной последовательности.

Использование надежных методов установки прокладок позволяет достичь нескольких целей: равномерной нагрузки на болты, равномерного напряжения прокладки и равномерного напряжения фланца. Все это имеет решающее значение для герметичных соединений с прокладками.

Самое главное, это увеличивает срок службы прокладки, а во-вторых, уменьшает утечку, а значит, сокращает объем технического обслуживания и снижает выбросы. Это приводит к повышению производительности завода и делает его более экологически безопасным.

Подробнее статьи о клапанах на pumpsandsystems.com/valves .

МИФЫ ПРОТИВ. РЕАЛЬНОСТЬ

Существует два распространенных мифа о ржавой нержавеющей стали и магнитной нержавеющей стали.

1. Нержавеющая сталь не ржавеет.

Ржавчина на нержавеющей стали возникает из-за остатков свободного элементарного железа на поверхности отливки. Многие литейные процессы, в том числе дробеструйная очистка и шлифовка, оставляют свободное железо на поверхности, которая в конечном итоге ржавеет. Травление или пассивация удалит этот остаток железа.

2. Нержавеющая сталь не магнитится.

Литая нержавеющая сталь будет слабомагнитной из-за содержания феррита в микроструктуре литого материала. Нержавеющая сталь серий 300 и 400 будет несколько магнитной.

Ари Брегман — вице-президент и генеральный директор компании DFT Inc., расположенной в Экстоне, штат Пенсильвания. Брегман проработал более 40 лет в арматуростроении и имеет степень магистра машиностроения Вустерского политехнического института. Для получения дополнительной информации посетите сайт dftvalves.Com, отправьте электронное письмо по адресу [email protected] или позвоните по телефону 800-206-4013.

©Cahaba – Насосы и системы. Посмотреть все статьи.

РУКОВОДСТВО ПО УСТАНОВКЕ ОБРАТНОГО КЛАПАНА И ПРОЕКТИРОВАНИЮ ТРУБОПРОВОДОВ
/articles/check-valve-installation-piping-design-guidelines

Список выпусков

Октябрь 2022 г.

Сентябрь 2022

август 2022

июль 2022

июнь 2022

Май 2022

апрель 2022

март 2022

февраля 2022 г.

Январь 2022

Декабрь 2021

ноябрь 2021

Октябрь 2021

Сентябрь 2021

август 2021

июль 2021

июнь 2021

Май 2021

апрель 2021

март 2021

Февраль 2021

Январь 2021

Декабрь 2020

Ноябрь 2020

Октябрь 2020

Сентябрь 2020

Август 2020

июль 2020

июнь 2020 г.

Май 2020

апрель 2020 г.

март 2020

Февраль 2020

Январь 2020

Декабрь 2019

Ноябрь 2019

Октябрь 2019

Сентябрь 2019

август 2019

июль 2019

июнь 2019 г.

Май 2019

Апрель 2019

март 2019 г.

Февраль 2019

Январь 2019

декабрь 2018

ноябрь 2018 г.

октябрь 2018 г.

Сентябрь 2018

август 2018 г.

июль 2018 г.

июнь 2018 г.

Май 2018

апрель 2018 г.

март 2018 г.

Февраль 2018 г.

январь 2018 г.

Декабрь 2017

ноябрь 2017 г.

октябрь 2017 г.

Сентябрь 2017

август 2017 г.

июль 2017 г.

июнь 2017 г.

Май 2017

апрель 2017 г.

март 2017 г.

Февраль 2017 г.

Январь 2017 г.

Декабрь 2016

ноябрь 2016 г.

октябрь 2016 г.

Сентябрь 2016

август 2016 г.

июль 2016 г.

июнь 2016 г.

Май 2016

апрель 2016 г.

март 2016 г.

Февраль 2016

Январь 2016 г.

декабрь 2015 г.

ноябрь 2015 г.

Библиотека

Руководство по проектированию установок предотвращения обратного потока

Дополнение к Руководству по управлению перекрестными соединениями 1981 г. – январь 1992 г.

Назначение

Цель этих указаний состоит в том, чтобы дополнить и/или уточнить рекомендации, изложенные в Руководстве по управлению перекрестными соединениями от января 1981 года. Эти руководящие принципы отражают принятые проектные соображения, основанные на опыте реализации программ и политик управления перекрестными соединениями, изложенных Американской ассоциацией водопроводных сооружений, Агентством по охране окружающей среды, Фондом управления перекрестными соединениями и гидравлическими исследованиями USC, а также государственными и местными департаментами здравоохранения. В ожидании внесения изменений в руководство эти рекомендации должны четко указывать, что представляют собой приемлемый дизайн и установка. Они требуют разумной интерпретации и будут обновляться по мере предложения новых проектных решений и технологий.

Общие сведения об установке

1. Зазоры

   Все узлы предотвращения обратного потока с двойным обратным клапаном (DCV) и зоной пониженного давления (RPZ) предназначены для работы в линии и должны быть установлены для предотвращения замерзания, затопления и механических повреждений с достаточным пространством для облегчения обслуживания и испытаний. В идеале установка не должна требовать платформ, лестниц или подъемников для доступа. Должны быть обеспечены достаточные зазоры от пола, потолка и стен для доступа к контрольным кранам и для ремонта и/или удаления предохранительного клапана и обратных клапанов; следующим образом:

   • Все узлы должны быть установлены на высоте центральной линии от 30 до 60 дюймов над полом. Любая установка на большей высоте должна быть снабжена стационарной платформой, переносными лесами или подъемником, отвечающим стандартам OSHA.
   • Все устройства RPZ должны иметь зазор не менее 18 дюймов между нижней частью предохранительного клапана и полом, чтобы предотвратить погружение и обеспечить доступ для обслуживания и предохранительного клапана.
   • Над узлом должно оставаться не менее 12 дюймов свободного пространства для обслуживания обратных клапанов и работы запорных клапанов.
   • Между передней стороной устройства и ближайшей стеной или препятствием должно оставаться не менее 30 дюймов свободного пространства.
   • Расстояние от задней стороны устройства до ближайшей стены или препятствия должно составлять не менее 8 дюймов. Этот зазор может потребоваться увеличить для моделей с установленными сбоку контрольными кранами или предохранительными клапанами, обращенными к задней стенке.
2. Прочие соображения
   • Все узлы должны быть надлежащим образом закреплены и/или закреплены для предотвращения бокового смещения. Подвески для труб, скобы, седла, стойки, опоры и т. д. должны использоваться для поддержки устройства и должны быть размещены таким образом, чтобы не препятствовать работе предохранительного клапана или доступу к нему.
   Рекомендуется использовать сетчатые фильтры
   • перед каждой сборкой предотвращения обратного потока на водопроводных линиях, не предназначенных для пожаротушения. Никакой сетчатый фильтр нельзя использовать в противопожарной линии без одобрения страховых компаний или уполномоченного органа .
   • Размер узла должен определяться гидравлически с учетом как требований к объему обслуживания, так и потери напора узла. Потеря напора узла не обязательно направлена ​​пропорционально потоку. (См. кривые потери напора производителей).
   • Перед выбором и установкой ознакомьтесь с диапазонами температур в литературе производителя. Все узлы должны быть защищены от отрицательных температур, и если они установлены в месте, где температура достигает 100 градусов по Фаренгейту или выше, необходимо использовать узел с подогревом воды. Обратитесь к спецификациям производителей для получения рекомендаций.
   • Термическое расширение воды и/или гидравлический удар за узлом могут вызвать избыточное давление. Во избежание возможного повреждения системы и агрегата используйте гасители гидравлического удара, устройства защиты от перенапряжения или расширительные баки.
   • Все узлы должны быть указаны и установлены вместе с запорными клапанами с эластичным седлом, поставленными изготовителем как неотъемлемая часть узла.
   • Водопроводные линии следует тщательно промыть перед установкой узла. Большинство неудачных испытаний на новых установках являются результатом засорения одного из обратных клапанов или предохранительного клапана мусором.
   • Все узлы должны быть установлены горизонтально, если они специально не одобрены для вертикальной установки. (См. Технический справочник PWS-14).
   • Параллельные установки следует рассматривать на тех объектах, где водоснабжение не может быть прервано. Коллекторные установки также могут использоваться на любой водопроводной линии диаметром более 10 дюймов.
   • Сборки не должны устанавливаться в зонах, содержащих агрессивные, токсичные или ядовитые пары или газы, которые могут вывести сборку из строя или создать угрозу безопасности персонала.
   • Из-за особенностей конструкции узла с обратным потоком пониженного давления колебания давления подачи при чрезвычайно низком расходе или в условиях статического расхода могут вызвать нежелательное капание и потенциальное загрязнение узла. Хотя не во всех случаях это эффективно, установка обратного клапана с мягким седлом непосредственно перед RPZ часто будет поддерживать постоянное давление в узле во время колебаний давления подачи.
   • Если расстояние между водомером и устройством превышает 10 футов, все открытые трубопроводы должны иметь трафаретную надпись «Подающая линия к предохранителю обратного потока — НЕ ВСТРЕЧАТЬ» с интервалом в 5 футов.
3. Дренаж

   Дренаж для узлов предотвращения обратного потока должен быть обеспечен для всех установок DCV или RPZ для размещения сброса во время испытаний или слива установки и для сбросов предохранительного клапана RPZ следующим образом:

   • Для устройств RPZ пропускная способность дренажа должна быть рассчитана на случай прерывистого сброса и в случае катастрофического отказа предохранительного клапана. Обратитесь к кривым потока производителей, чтобы определить максимальную скорость нагнетания в зависимости от давления подачи или давления на месте; в зависимости от того, что больше.
   • Слив из предохранительных клапанов должен быть легко обнаружен обслуживающим персоналом либо визуально, либо с помощью сигнализаторов уровня воды, световых индикаторов расхода и т. д.
   • Весь дренаж из РПЗ должен осуществляться самотеком. Дренажные насосы не допускаются, если они не рассчитаны на максимальную скорость сброса и , подключенную к источникам аварийного питания.
   • Необходимо поддерживать воздушный зазор между отверстием предохранительного клапана RPZ и любой нагнетательной трубой. Воздушный зазор должен быть не менее чем в два раза больше эффективного открытия предохранительного клапана; но ни в коем случае не менее 1 дюйма.
   • Фитинги с воздушным зазором изготовителя могут использоваться при условии, что они поддерживают надлежащий воздушный зазор и не закрывают или не закрывают предохранительный клапан. Эти фитинги рассчитаны только на прерывистый и низкий расход. Может потребоваться дополнительная пропускная способность дренажа, чтобы приспособиться к катастрофическому отказу предохранительного клапана.
   • Выпускной трубопровод от предохранительных клапанов должен заканчиваться как минимум на один дюйм выше сливного отверстия в полу или другого приемного резервуара.
   • Отводящий трубопровод, присоединяемый к ливневой канализации, должен быть оборудован обратным клапаном.
   • Выпускной трубопровод, подсоединенный к канализации, должен быть заглушен и , оборудован обратным клапаном.
   • Сливной трубопровод из колодцев или других сооружений должен заканчиваться выше уровня земли в зоне, не подверженной затоплению (как правило, на один фут выше отметки 100-летнего наводнения). Конечный конец выпускного трубопровода должен иметь сетку от грызунов и, возможно, должен поддерживаться стеной оголовка. Также следует учитывать откидные клапаны для предотвращения проникновения холодного воздуха.
   • Все наружные водостоки не должны забиваться снегом в зимний период.
4. Шахтные установки

   В первую очередь из-за соображений доступа, безопасности и самотечного дренажа в приямках предпочтительно не устанавливать устройства предотвращения обратного потока. Однако там, где предлагается установка приямка, она должна быть спроектирована:

   • Водонепроницаемые люки или смотровые люки, возвышающиеся не менее чем на 6 дюймов над уровнем грунта и расположенные таким образом, чтобы во время испытаний/техобслуживания в приямок попадал естественный свет.
   • С лестницами, стремянками или стремянками.
   • Для доступа крана при установке и демонтаже крупных узлов.
   • С достаточными горизонтальными и вертикальными зазорами для обеспечения доступа к устройству.
   • С полнопроходным экранированным самотеком, заканчивающимся выше уровня земли, для всех установок RPZ, как указано в требованиях к дренажу.
   • С дренажными насосами или самотечными сливами для всех установок DCVA.
   • Полы с уклоном для стока.
   • С надлежащим покрытием почвы для предотвращения замерзания.
   • С планировкой поверхности для отвода стоков от входа.
   • Полузаглубленные котлованы для установки берм могут быть необходимы для удовлетворения требований гравитационного дренажа.
5. Надземные установки — защитные ограждения

   Установка выше уровня земли, как правило, необходима для обеспечения самотечного дренажа устройств РПЗ. Дополнительные преимущества улучшенного доступа и повышенной безопасности также реализуются при установке выше уровня земли. Две компании, «Hot Box» и «Hydrocowl», разработали сборные изолированные кожухи, которые обеспечивают тепло, гравитационный дренаж и съемные панели доступа для обслуживания и тестирования. В качестве альтернативы можно использовать деревянный каркас, стекловолокно, сталь, кирпичную кладку или сборные железобетонные конструкции. Все ограждения должны быть спроектированы:

   • С высотой пола не менее 6 дюймов выше конечного уровня.
   • Обеспечить достаточные зазоры вокруг устройства для доступа к контрольным кранам, запорным клапанам, обратным клапанам и предохранительному клапану.
   • С электрическими нагревателями или кабелем обогревателя для любого водопровода, используемого круглый год.
   • С приспособлениями для естественного или искусственного освещения.
   • С самотечными сливами полного потока в соответствии с требованиями дренажа.
   • С мерами безопасности, такими как запирание дверей и панелей, сигнализация потока или световые индикаторы потока, индикаторы питания и т. д.
6. Установка внутри здания

   В тех случаях, когда изоляция на границе участка не может быть достигнута или от нее отказываются по смягчающим обстоятельствам, часто желательна установка внутри здания, поскольку блок может быть установлен в техническом помещении или другом месте, где есть тепло и свет. Также должны быть соблюдены условия доступа и дренажа, а устройства должны быть расположены так, чтобы избежать электрических панелей, зон с чрезмерным нагревом и т. д.

   1. Надземные установки должны иметь достаточные зазоры, а сброс может быть направлен на пол или в дренажные отверстия или через боковую стену выше уровня земли через экранированные жалюзи, шпигаты, патрубки с откидными клапанами и т. д. в соответствии с требованиями к дренажу.
   2. Для DCVA допускается установка ниже уровня земли или в подвале. RPZ разрешены только ниже уровня земли, если может быть выполнено одно или несколько из следующих условий:
      • Если предусмотрена адекватная гравитационная дренажная система для компенсации отказа предохранительного клапана.
      • Где установлены сигнализаторы уровня воды для обнаружения потока из устройства и оповещения обслуживающего персонала или персонала службы безопасности.
      • Если размеры дренажных насосов рассчитаны на отказ предохранительного клапана и подключены к аварийному источнику питания.
      • В тех случаях, когда площадь пола и объем под устройством могут быть использованы для сброса из-за неисправности предохранительного клапана. Для 2-дюймовых и менее единиц, как правило, приемлемо 2000 кубических футов. Для более крупных устройств время погружения устройства с учетом максимальной скорости разряда и площади/объема пола должно составлять не менее 8 часов.

      В любом из вышеперечисленных случаев владелец недвижимости должен быть проинформирован о возможном ущербе от воды в случае сброса.

7. Представление и утверждение планов

   В соответствии с разделом 10 руководства по контролю перекрестных соединений представление планов и спецификаций по установке узлов предотвращения обратного потока должно включать следующее:

   1. A план участка (в масштабе или с размерами) объекта, содержащий общую карту расположения, название и адрес объекта, границы собственности, здания, размер и расположение водопровода общего пользования и всех пожарных и хозяйственно-бытовых водопроводов, колодцев счетчиков, дворовые трубопроводы и гидранты, соединение(я) насосов, межсоединения и расположение предлагаемых устройств предотвращения обратного потока.
   2. A сантехнический план этажа (вид в плане) или частичный план этажа с указанием водопроводных служб, названия и адреса объекта, расположения счетчиков воды, предлагаемых устройств предотвращения обратного потока, системы подкачивающих насосов, трапов в полу и всего близлежащего объекты (примеры: электрические щиты, котлы, чиллеры, накопительные баки, пожарные насосы, стояки пожарных спринклеров и т. д.). План должен быть нарисован в масштабе или с размерами , указанными от стен и всех близлежащих объектов.
   3. Вертикальный разрез предлагаемой установки с отметками от пола, потолка, внешнего уровня и всех близлежащих объектов.
   4. Все чертежи должны содержать название и адрес объекта, быть проштампованы и подписаны проектировщиком и иметь свободное место для штампов утверждения.
8. Отчет инженера

   К подаче плана должен быть приложен технический отчет. В отчете необходимо подробно описать проект . Элементы, которые должны быть включены или описаны в отчете, включают:

   1. Общее водопользование в пределах объекта;
   2. Размер и описание всех пожарных и хозяйственно-питьевых служб;
   3. Количество этажей на объекте
   4. Фактический или предполагаемый максимальный расход;
   5. Давление – существующее и после установки противотока;
   6. Описание системы пожаротушения – указать номер A. W.W.A. Ороситель ручной М-14 класса обслуживания;
   7. Описание предлагаемой установки превентора обратного потока – указать расположение превентора, дренажа, освещения, отопления, доступ к установке, площадь пола, на котором должен быть расположен превентор обратного потока;
   8. Описание существующей или предлагаемой системы бустерных насосов, отвечающее на следующие вопросы:
      1. После установки предлагаемых устройств предотвращения обратного потока будет ли достаточным чистый положительный напор на всасывании (NPSH), необходимый для надлежащей работы системы подкачивающих насосов?
      2. После установки предохранителя (предохранителей) обратного потока на линии всасывания системы подкачивающих насосов, будет ли система подкачивающих насосов работать должным образом при пиковых нагрузках, чтобы обеспечить достаточное давление для самого высокого уровня и/или самого удаленного устройства крепления или для любой другой операции требует определенного давления? Примечание. Часть 9 Единых правил пожарной безопасности и строительных норм и правил штата Нью-Йорк.02.4c требует, чтобы минимальное давление на выпускных отверстиях всегда было следующим:

         Крепление – клапан без промывки – 8 фунтов на кв. дюйм
         Крепление – промывочный клапан – 15 фунтов на кв. дюйм

      3. Имеется ли в системе подкачивающих насосов реле отключения давления на линии всасывания? Какова настройка давления переключателя? Существующий или предполагаемый выключатель должен быть установлен в следующее положение:

         Для отсечного выключателя, в котором превентор обратного потока расположен перед бустерным насосом (насосами) – установите на 10 фунтов на кв. дюйм.

         Для запорного выключателя, в котором превентор обратного потока расположен после бустерного насоса (насосов) – установите на 20 фунтов на квадратный дюйм.

   9. Необходимость в двойных обратных клапанах. Требуется ли объекту бесперебойная подача воды?
   10. Высота и расположение 100-летней поймы по отношению к объекту. Превентор обратного потока в зоне пониженного давления (RPZ) обычно должен быть установлен на 1 фут выше отметки 100-летней поймы.
   11. Перечень всех существующих устройств сдерживания с указанием производителя, модели, размера и серийного номера устройства. Текущие ежегодные отчеты об испытаниях также должны быть представлены. Необходимо определить степень опасности для этих служб, чтобы гарантировать, что устройство обеспечивает надлежащую защиту.
9. Сертифицированные испытания и утверждение завершенных работ

   После утверждения планов и установки узла он должен быть проверен сертифицированным испытателем. Затем проектировщик (или поставщик воды) несет ответственность за подтверждение того, что установка была выполнена в соответствии с утвержденными планами; или опишите любые изменения или отправьте планы «Как построено» по мере необходимости.

   Первоначальные результаты испытаний и сертификация затем передаются поставщику воды и утверждающему агенту для выдачи Разрешения на завершение работ. DOH – Форма 1013 предназначена как для сертифицированных результатов испытаний, так и для сертификации проектировщиком установки.

   После выдачи Утверждения о завершенных работах узел должен проверяться не реже одного раза в год сертифицированным испытателем, а результаты сообщать поставщику воды.

Как выбрать и установить блок предотвращения обратного потока

Жилые дома

Воздушный зазор Воздушный зазор — это самый простой способ предотвратить обратный поток.

Один из шагов, который вы можете предпринять, чтобы защитить нашу питьевую воду, — это держать концы шлангов подальше от бассейнов или других емкостей, пока вы их наполняете. Например, если шланг погружен в бассейн, хлорированная вода из бассейна может попасть в систему питьевой воды в условиях обратного потока. При наполнении бассейнов держите конец шланга вне бассейна и оставляйте зазор между концом шланга и поверхностью воды. Этот зазор должен быть в два раза больше диаметра шланга и не менее одного дюйма.

Защита от обратного потока в нагруднике шланга Предохранитель от обратного потока в нагруднике шланга препятствует обратному течению воды вверх по шлангу.

Некоторые жильцы предпочитают устанавливать обратное устройство на нагрудник шланга. Они называются вакуумными прерывателями, и их не нужно проверять. Вы можете приобрести их в большинстве сантехнических и хозяйственных магазинов.

Ирригационная система Ирригационный двойной обратный клапан в сборе, установленный сразу после счетчика воды на частной территории на границе участка.

Ваш сантехник или лицензированная компания по тестированию узлов обратного потока, скорее всего, знает, какой тип узла использовать. Узлы обратного потока, наиболее часто устанавливаемые в бытовых оросительных системах, представляют собой узел двойного обратного клапана (DCVA) и узел прерывателя давления и вакуума (PVBA). DCVA может быть установлен в хранилище ниже готового уровня. PVBA должен быть установлен не менее чем на 12 дюймов выше конечного уровня.

Коммерческая недвижимость

Расположение узла, размер обслуживания и уровень опасности соединения определяют, какой узел обратного потока следует использовать. Если у вас есть вопросы о том, какой тип сборки вам нужен, свяжитесь с сотрудниками отдела инспекции качества воды Бюро водоснабжения по телефону 503-823-7480. Ниже приведены некоторые сборки, обычно используемые в коммерческих приложениях. Дополнительную информацию обо всех следующих сборках можно найти на странице требований к установке сборки обратного потока.

Узел обратного потока пониженного давления (РПБА) Узел обратного потока пониженного давления, устанавливаемый внутри здания на стояке воды. Сборка находится в четырех дюймах от воды и в 12 дюймах над готовым полом. Нет разрешенных подключений вверх по течению от этой сборки.

Узел обратного потока пониженного давления (RPBA) предназначен для предотвращения обратного потока, вызванного обратным давлением или обратным сифонированием, и может быть установлен на соединениях с низким или высоким уровнем опасности. Бэксифонаж — это когда вода движется в направлении, противоположном ее обычному течению.

Во время нормальной работы давление между двумя обратными клапанами, называемое зоной пониженного давления, поддерживается на более низком уровне, чем давление подачи. Если какой-либо из обратных клапанов протекает, предохранительный клапан предназначен для открытия и выпуска воды наружу.

Это внешний узел обратного потока пониженного давления, устанавливаемый сразу после счетчика воды на частной территории.

Правильно функционирующий RPBA будет периодически выпускать небольшое количество воды из-за изменений давления в линии до или после узла. По этой причине этот тип сборки следует устанавливать в местах, которые не подвержены повреждению водой и имеют надлежащий дренаж. Когда происходит обратный поток, правильно функционирующий RBPA может выделять некоторое количество воды. Если RPBA забивается мусором или работает неправильно и нуждается в ремонте, из него может вытекать большой объем воды.

Узел двойного обратного клапана (DCVA) Узел двойного обратного клапана для бытовых нужд, устанавливаемый вертикально на стояке внутри здания сразу за счетчиком воды. Изолирующий стояк помещения составляет 12 дюймов от стены фундамента до осевой линии и 12 дюймов над чистым полом.

Узел двойного обратного клапана (DCVA) обычно используется для защиты от опасностей обратного потока, которые не представляют опасности для здоровья. Они могут использоваться под постоянным давлением и защищают как от обратного сифонирования, так и от обратного давления. Их можно устанавливать над или под землей, но не более чем на 24 дюйма в глубину или на пять футов над полом или уклоном.

Блок детектора двойной проверки (DCDA) Установка блока детектора двойной проверки непосредственно на внутренней стене здания. Он устанавливается на 12 дюймов выше готового пола.

Детектор двойного контроля (DCDA) защищает линию подачи питьевой воды от возможного загрязнения или загрязнения от:

• спринклерных систем пожаротушения
• противодавления от подпорных насосов пожарной линии
• стоячей воды, которая находится в трубопроводе пожарной системы в течение длительного время
• добавление непитьевой (небезопасной для питья) воды через внешние противопожарные соединения (КПВ)
• обнаружение утечек или несанкционированного использования воды

Узел состоит из двух подпружиненных обратных клапанов, перепускного узла с водомер и узел двойного обратного клапана, а также два индикаторных запорных клапана с упругим седлом.

Установка блока извещателя двойной проверки в хранилище для двухдюймовой специализированной пожарной службы.

Детектор пониженного давления в сборе (RPDA) Подвальная установка детектора пониженного давления в высотном здании. Узел обратного потока опущен на пять футов над чистым полом.

Этот узел предназначен для защиты системы снабжения питьевой водой от:

• пожарных спринклерных систем, содержащих химикаты или другие добавки узел обратного потока, оснащенный двумя запорными клапанами с упругим седлом, перепускной системой, содержащей узел обратного потока меньшего размера с пониженным давлением, и счетчиком воды. RPDA должен быть установлен не менее чем на 12 дюймов выше конечного уровня или 100-летней поймы, в зависимости от того, что больше.
  Вакуумные прерыватели в сборе

  Существует два типа вакуумных прерывателей: атмосферный вакуумный прерыватель (AVB) и вакуумный прерыватель в сборе (PVBA). Управление водоснабжения не разрешает использовать AVB или PVBA для защиты от обратного потока.
