Как установить подъемник в гараже своими руками: размеры и монтаж с видео

alexxlab | 21.09.1992 | 0 | Разное

размеры и монтаж с видео

Подъемник, установленный в гараже, будет полезен автомобилисту. Он позволяет сделать из простого гаражного помещения подобие автосервиса, упрощает проведение ремонта и обслуживания авто. Однако установка подъемника сопряжена с трудностями. Необходимо правильно подобрать вид, модель оборудования, а также надежно закрепить его.

Содержание

• 1 Лучшее место для размещения подъемника
• 2 Оптимальные размеры и высота
  • 2.1 Для легкового авто
  • 2.2 Для джипа
  • 2.3 Для микроавтобуса
• 3 Пошаговая установка подъемника своими руками
  • 3.1 Монтаж прочного основания
  • 3.2 Расчет минимальной высоты опускания лап
  • 3.3 Сборка конструкции
  • 3.4 Подключение электрики
  • 3.5 Проверка рабочей готовности

Лучшее место для размещения подъемника

Перед тем, как монтировать автоподъемник, требуется грамотно выбрать место для установки. Устанавливать оснащение необходимо на покрытие из бетона, толщина которого находится в диапазоне 25-40 сантиметров.

Поверхность, на которую монтируется оборудование, не должна иметь неровностей. Это не касается подъемников с рамным основанием, которые устанавливают даже на неровный пол.

Кроме того, выбирая место, учитывайте, что при обслуживании и ремонте машины на автоподъемнике она не должна касаться потолочной поверхности при полном поднятии.

Выбирая оборудование для гаражного помещения, необходимо учитывать следующие характеристики:

1. Максимально допустимый вес. Подъемник, рассчитанный на легковушку, не сможет поднять микроавтобус.
2. Скорость поднятия авто.
3. Габариты, масса, конфигурация. Здесь учитывайте параметры гаражного помещения.

Оптимальные размеры и высота

Не в каждый гараж получится установить автомобильный подъемник. К примеру, если вы являетесь владельцем микроавтобуса, который при въезде в гараж почти задевает потолок, ни о каком одностоечном/двухстоечном подъемнике речи идти не может.

Гаражное помещение должно располагать соответствующими габаритами.

Далее вы можете ознакомиться с минимально необходимыми для определенного типа авто габаритами гаража. Прибавьте к показателю высоты гаража значение высоты, на которую планируете поднимать авто. Так вы определите, какую минимальную высоту должен иметь потолок гаража для монтажа автоподъемника.

Для легкового авто

Длина гаража должна быть на три метра больше длины легковушки, с шириной аналогично. Оптимальная высота – три метра.

Для джипа

Длина, ширина, высота гаражного помещения для джипа или другого внедорожника должны составлять восемь, пять, три метра соответственно.

Для микроавтобуса

Если вы являетесь владельцем микроавтобуса, гараж должен иметь большие габариты. Оптимальная длина – семь с половиной метров, ширина – пять метров. Минимальная высота гаража для микроавтобуса составляет три с половиной метра.

Если у вас грузовая «Газель» с удлиненной платформой, длина гаражного помещения должна составлять десять метров. Минимальное значение высоты здесь увеличивается до четырех метров.

Пошаговая установка подъемника своими руками

Правильно выбрав автоподъемник, вы не получаете гарантии того, что он будет нормально работать. Для комфортной эксплуатации устройство требуется установить. Основное условие успешного монтажа – высокая надежность фундаментного основания гаражного помещения.

Монтаж прочного основания

Область гаража, в которой будет посредством креплений устанавливаться автоподъемник, должна располагать толщиной бетонного материала от десяти сантиметров. Кроме того, при заливке бетона слой материала дополнительно армируется. Без армирования может произойти продавливание фундаментного основания. В такой ситуации потребуется осуществлять демонтаж автоподъемника, повторно выполнять заливку фундамента.

Расчет минимальной высоты опускания лап

При установке подъемника нужно определить минимальную высотку опускания лап. Плоскость внизу должна быть ровной. Минимальная высота, на которую опускаются лапы оборудования, зависит от конкретной модели устройства.

Однако стандарт существует: максимальная высота – 11 сантиметров, минимальная – 9.5.

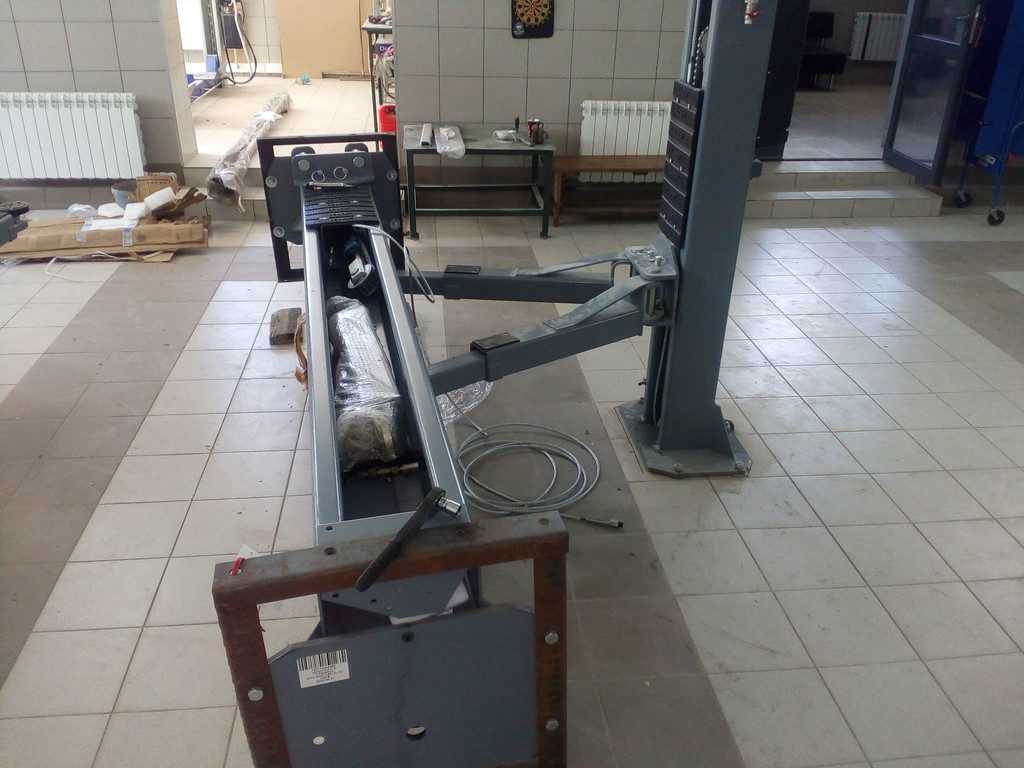

Сборка конструкции

Выставлять оборудование нужно соответственно с длиной машины. В среднем, бампер у всех авто выступает примерно на два метра от центра держателей подъемника.

На следующей стадии монтажа автоподъемника требуется установить его каркас, осуществить фиксацию. Далее заливается раствор. Перед заливанием требуется проверить, симметрично ли расположен каркас. После застывания раствора нужно закрутить болтовые соединения. Это позволит надежно закрепить каркас.

Болты устанавливаются в пазы стояков. Минимальная длина болтов – 22 сантиметра. После закручивания болтов затягиваются гайки. Прикрепление стоек к раме проводится соответственно с руководством, прилагаемым к оборудованию.

Предварительное выравнивание по высоте необходимо для винтовых автоподъемников. Если подъемник работает на гидравлике, требуется осуществить протяжку троса. Затем устанавливаются все цепи, выполняется проверка качества затяжки болтовых соединений на рамных перекрытиях.

Если при закручивании болтовых соединений происходит смещение каркаса и нарушение симметричности стоек, под них ставятся пластины из металла. Металлические пластины обычно поставляются вместе с автоподъемником.

Подключение электрики

После сборки конструкции подключаются электрокабели и устанавливаются аварийные выключатели. Для этого желательно позвать опытного электрика, который выполнит процедуры по монтажной схеме. Если вы знаете, как строить электрические цепи, можете сделать все самостоятельно. От того, насколько правильно подключена электрика, зависит, будут ли приводы подъемника нормально работать.

Проверка рабочей готовности

В подъемники, работающие на гидравлике, нужно налить масляную жидкость. После этого необходимо проверить оборудование. Для этого несколько раз выполняется опускание и поднятие.

Удостоверьтесь, что нигде нет протечки смазки. Проверять состояние оборудования рекомендуется минимум раз в шесть месяцев.

узнаем, как все сделать идеально

Содержание

1. Особенности приводов подъемников
2. Надежная установка – обязательное условие успешной и безопасной работы
3. Минимальная высота опускания лап
4. Определяем высоту потолка
5. Смотрим видео

В гаражном помещении подъемник может стать незаменимым оборудованием. Однако установка подъемника в гараже иногда вызывает существенные затруднения. Сначала сложно выбрать тип, модель подъемника, а потом нередко возникают сложность с закреплением такой конструкции. Рассмотрим основные моменты.

Особенности приводов подъемников

Существенное значение имеет тип привода подъемника. Стоимость находится здесь в прямой зависимости от комплектации, функционала. Более простой вариант – электромеханическая модель. Конструкция несложная, что обеспечивает простоту эксплуатации. Необходимо следить за соединениями, чтобы оборудование не износилось. Укажем наиболее важные моменты.

• Электромеханические подъемники не имеют в составе стопоры. Это несколько понижает уровень безопасности, но увеличивает скорость и эффективность работы.
• Можно сделать оборудование более долговечным, если вовремя смазывать его.
• Модели с одним двигателем имеют цепные и ременные передачи, которые делают подъемник менее надежным. Более современный вариант имеет трансмиссионный вал, передающий на вторую колонку усилие. Это повышает уровень безопасности.
• Если двигателя два, они синхронизируются специальной электронной программой. Крайне важно, чтобы система контроля была качественной, надежной, поскольку именно от нее зависит результативность работы и безопасность.
• Электрогидравлический привод обеспечивает плавность и бесшумность, высокую скорость работ. При этом гарантируется и существенная экономия электричества.
• Среди разных видов подъемников наибольшим устойчивым спросом пользуются двухстоечные и одностоечные. Они экономят площадь, отличаются простотой конструкции и надежностью.
• Крайне важно учитывать и высоту потолка при выборе конкретного вида подъемника. К сожалению, в большинстве гаражных помещений потолки довольно низкие, что не позволяет размещать там крупногабаритное подъемное оборудование. Иногда, если есть такая возможность, стоит достроить гараж в высоту дополнительно.



Во внимание обязательно принимается скорость и высота подъема, уровень грузоподъемности, а также конструктивные характеристики. Помните, что это важное оборудование, поэтому стоит доверять только производителям с хорошей репутацией, опытом.

Надежная установка – обязательное условие успешной и безопасной работы

Многих интересует, как устанавливать подъемник в гараже. Важно сделать прочный фундамент, хорошо армировать и залить его, надежно закрепить конструкцию. В противном случае, даже качественное оборудование может стать опасным, неэффективным.

Минимальная высота опускания лап

Большое значение имеет нижняя точка опускания. Именно по ней и выбирают гараж с подъемником. Плоскость в нижней точке должна быть ровной. Минимальная высота опускания лам отличается у разных производителей. Однако стандарт есть: максимум в 110 мм и минимум в 95.

Определяем высоту потолка

Надо правильно рассчитать высоту потолка вместе с подъемником. Поднятый багажник в таком случае не учитывается. Вид оборудования тоже имеет значение. Когда модель имеет выдвижные лапы, надо вычесть из итоговой цифры высоту между днищем автомобиля и полом, это примерно 300 мм. Если подъемник эстакадный, в формулу добавляют высоту машины.

Обратите внимание на примерные параметры. Эстакадные подъемники составляют 440 см для внедорожника, а 3990 см для легкового авто. У модели с выдвижными лапами для внедорожника высота 410 см, а для легковой машины – 360 см.

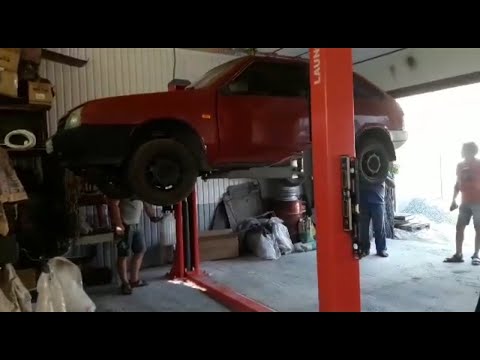

Смотрим видео

Вы можете посмотреть полезное видео. Тут показано наглядно, как работает современный подъемник. Это мобильная модель, которая без труда передвигается, транспортируется.

Вы вполне сумеете самостоятельно выполнить установку одностоечного или двухстоечного подъемника. Главное, тщательно закреплять конструкцию.

Установка подъемника в гараже

| How-To

На что обратить внимание при покупке автомобильного подъемника для домашнего гаража

Помимо воздушного компрессора и широкого набора ручных инструментов, что еще отличает профессиональную ремонтную мастерскую от мастерской среднего любителя? На этот вопрос, безусловно, есть множество ответов, но автомобильный подъемник, вероятно, будет одним из наиболее распространенных ответов.

Некоторым любителям домашнего использования подъемник может показаться непрактичным, но поработайте под своим Pontiac хотя бы раз, стоя вместо того, чтобы лежать на холодном твердом полу, и вы, скорее всего, начнете искать способы добавить его в свой арсенал. Следите за тем, как мы обсуждаем некоторые решения, связанные с покупкой наземного автомобильного подъемника, и даем несколько полезных советов по максимальному увеличению пространства в вашем гараже.

Типы подъемников Автомобильные подъемники предназначены для безопасного подъема автомобиля и обеспечения полного доступа ко всему днищу кузова для ремонта. Подъемники, предназначенные для использования любителями, можно разделить на два основных типа: двухстоечные и четырехстоечные. Так в чем же разница и что лучше для вас? Это во многом зависит от работы, которую вы выполняете больше всего, и вашего пола в гараже.

Двухстоечные подъемники состоят из двух вертикальных колонн с парой регулируемых рычагов, простирающихся горизонтально к центру. Подъемные прокладки на каждом рычаге затем помещаются под раму автомобиля и, когда они подняты, позволяют подвеске свободно висеть, что делает этот тип наиболее подходящим для ремонта подвески. В то время как двухстоечные подъемники занимают наименьшую площадь пола, колонны должны быть закреплены на бетоне, а это может потребовать специальной подготовки пола.

Четырехстоечные подъемники состоят из четырех вертикальных колонн и двух горизонтальных въездных рамп, на которые оператор устанавливает транспортное средство. Хотя автомобиль продолжает поддерживать собственный вес, работы с подвеской можно выполнять с помощью домкратов меньшего размера в важных местах. Явным недостатком четырехстоечного подъемника является необходимая ему площадь пола, но поскольку имеется больше колонн для равномерного распределения веса транспортного средства, они не обязательно требуют анкеровки и часто более совместимы с бетонным полом, который можно найти в лифте. типичный домашний гараж

Гараж и решения При проектировании нашего дома в стиле ранчо мы обсудили со строителем по индивидуальному заказу Риком Мараско из Marasco Homes в Омахе, штат Небраска, наши планы создания атмосферы магазина и возможность автомобильного лифта в будущее. Его предложения включали увеличенную версию его стандартного гаража на три машины с климат-контролем, армированным цементным полом и максимальной высотой потолков чуть менее 12 футов.

После изучения веб-сайтов различных производителей и гаражных веб-форумов, а также посещения нескольких местных ремонтных мастерских в поисках профессионального мнения, мы в конечном итоге выбрали четырехстоечный подъемник для нашего гаража. Мало того, что мы по-прежнему можем выполнять практически любую задачу, но ролики (дополнительно для большинства моделей) делают его мобильным, если ему когда-либо понадобится переехать, и он может надежно поддерживать транспортное средство в течение длительного времени, эффективно создавая достаточно места для хранения другого транспортного средства под ним.

Вооружившись указанными производителями требованиями к пространству для рассматриваемых объектов, мы построили картонные шаблоны, представляющие точную площадь каждого лифта, и отметили близость к нескольким объектам, включая стены, наружную дверь гаража и ближайшую припаркованную машину. Затем мы сузили наш выбор до тех, которые оставляли наибольшую рабочую зону в нашем гараже, но имели максимальную грузоподъемность, значительно превышающую максимальную грузоподъемность нашего самого тяжелого автомобиля, и совершили покупку.

Большинство жилых гаражных ворот на одну машину имеют удлинительные пружины, и в открытом состоянии дверь немного выше наружной дверной рамы. Подняв дверь ближе к потолку, можно увеличить просвет над автомобилем, но об автоматических открывателях тягового типа часто не может быть и речи.

Добавление подъемника Тщательно следуя инструкциям производителя по сборке, мы начали размещать подъемник в нашем гараже, оставляя максимально возможный зазор во всех направлениях. Это привело нас к нашему следующему препятствию — обычному устройству открывания гаражных ворот дышлого типа, соединенному с внешней дверью отсека для третьей машины на выдвижных пружинах.

Мы знали, что при входе придется снять электромеханический замок, и планировали открыть дверь вручную, но проблема была не в этом. В открытом и горизонтальном положении дверь находилась всего в 8 футах от земли, а это означало, что ее нельзя было открыть, работая под транспортным средством. Зная, что нас никогда не удовлетворит такая договоренность, мы связались со Стивом Гулизией из The Door Doctor в Омахе, штат Небраска, и запросили еще одно профессиональное мнение.

Пытаясь получить максимальный зазор, Гулиция предложила преобразовать дверь с выдвижными пружинами в систему с торсионными пружинами и увеличить длину дверных направляющих, чтобы расположить открытую дверь намного ближе к потолку. Он также упомянул об относительно новом продукте, который, по его мнению, может нас заинтересовать — электрический открыватель дверей Chamberlain Liftmaster 3800 Jackshaft. Это недорогой настенный блок, который соединяется с торсионным валом двери, обеспечивая полностью автоматическую работу без ущерба для зазора между потолком. Обдумав все преимущества, мы прислушались к совету Гулиции и приступили к установке.

Соблюдение предельной осторожности Как и в случае любого другого оборудования с подвижными компонентами, личная безопасность должна быть предметом первостепенной важности при использовании подъемника, и для обеспечения максимальной надежности требуется периодическое техническое обслуживание и регулярные проверки.

Несоблюдение в полном объеме инструкций производителя, которые должны быть четко изложены в прилагаемом руководстве, может привести не только к серьезному повреждению автомобиля, но и к серьезным телесным повреждениям. Если какие-либо вопросы остаются без ответа, мы настоятельно рекомендуем связаться с производителем и решить любые проблемы непосредственно с компанией, прежде чем использовать подъемник в первый раз.

Заключение В прошлом, для завершения различных проектов, мы должны были договариваться о том, чтобы использовать лифт друга в нерабочее время, но после выполнения нескольких задач на досуге становится ясно, насколько бесценным является лифт. Любая задача, от базовой замены масла до полной замены трансмиссии или подвески, становится намного проще. Если вы задумывались о покупке подъемника в прошлом и обнаружили, что у вас достаточно места в гараже, подумайте обо всех преимуществах, которые может предложить автомобильный подъемник. Скоро вы будете ремонтировать свой Понтиак, за который вам когда-то приходилось платить!

В то время как некоторые любители предпочитают не заниматься своими Понтиаками дома, место для хранения в гараже иногда может быть в большом почете. Если последнее вызывает беспокойство, учтите, что высококачественный автомобильный подъемник может буквально удвоить доступное пространство для хранения в гараже. В качестве опции для большинства четырехстоечных подъемников предусмотрены поддоны для капель, которые можно разместить под двигателем, трансмиссией или задней осью, чтобы предотвратить попадание жидкостей на транспортное средство, находящееся внизу.

Trending Pages

• Лучшие электромобили – модели электромобилей с самым высоким рейтингом

• Сколько стоит Тесла? Вот разбивка цен

• Лучшие гибридные автомобили — самые популярные модели гибридных автомобилей

• Каждый электрический внедорожник, который можно купить в США в 2022 году

• Это самые экономичные пикапы, которые вы можете купить 90 2

  Это внедорожники с лучшим расходом бензина

Популярные страницы

• Лучшие электромобили — модели электромобилей с самым высоким рейтингом

• Сколько стоит Тесла? Вот разбивка цен

• Лучшие гибридные автомобили — самые популярные модели гибридных автомобилей

• Каждый электрический внедорожник, который можно купить в США в 2022 году

• Это самые экономичные пикапы, которые вы можете купить 90 2

  Это внедорожники с лучшим расходом топлива

Как установить чердачный подъемник для хранения (сделай сам)

Отправка тяжелых грузов на чердак одним нажатием кнопки

Время

Полный день

Сложность

Новичок

Стоимость

Более $1000

Введение

Наличие чердачного помещения над вашим гаражом почти удваивает ваши возможности хранения.

Но поднимать вещи по лестнице хлопотно и может быть опасно. Чердачный подъемник делает работу по дому безопасной и легкой. Вы даже можете хранить такие вещи, как газонокосилка или снегоуборочная машина , которые вы не подумали бы поднимать по лестнице. Подъемник легко установить, если в вашем гараже есть нужные кости, и он использует мощность, которая у вас, вероятно, уже есть. Мы расскажем вам, что вам нужно знать перед покупкой, и проведем вас через этап установки.

Tools Required

• Circular saw
• Drill/driver
• Framing square
• Level
• Reciprocating saw
• Tape measure
• wrench or socket set

Materials Required

• Attic lift

Семейный Разнорабочий

ОЦЕНИТЕ КОНСТРУКЦИЮ ПОТОЛКА:

Стандартные фермы или каркас могут не выдержать вес нагруженного подъемника или всех предметов, которые вы хотите сместить.

С другой стороны, чердачные или складские фермы рассчитаны на дополнительный вес. Если на чердаке вашего гаража есть пол (фанера или ОСП) и достаточно места, чтобы вы могли встать, скорее всего, у вас есть фермы, подходящие для чердачного подъемника. Если вы не уверены, сможет ли ваш чердак выдержать нагрузку, лучше всего проконсультироваться с инженером-строителем.

МАГАЗИН ОНЛАЙН:

Чердачные подъемники не продаются ни в одном из известных нам обычных магазинов, но несколько брендов доступны онлайн: VersaLift, Auxx-Lift и складские подъемники Aladdin были вариантами, которые мы нашли. . Цены варьировались от 900 до 3500 долларов. Мы выбрали топовую модель VersaLift стоимостью 2600 долларов.

Узнайте больше и приобретите этот подъемник на сайте versaliftsystems.com.

НЕОБХОДИМОЕ МЕСТО:

Существует несколько моделей VersaLift; мы использовали 24-дюймовый. модель с беспроводным пультом дистанционного управления, для которой требуется отверстие 22-1/2 дюйма между балками, 46-1/2 дюйма вдоль них и 4 фута вертикального зазора.
