13. Доменная печь, ее устройство и работа.

Доменная печьявляется шахт­ной печью, которую выкладывают в стальном корпусе шамотным кирпичом. У доменной печи выделяют (рис. 7, а) колошник, шахту, распар, заплечики и горн. Черезколошниковый затвор в доменную печь загружают шихту.Шахта имеет форму усеченного кону­са, расширяющегося книзу, что способствует свободному опу­сканию шихты по мере плав­ления. На уровнераспара изаплечиковобразуется губча­тое железо, которое затем на­углероживается, плавится и стекает в горн. Заплечики от распара суживаются к горну, поэтому твердая шихта удер­живается в распаре и шахте.

В горне на лещади6 нака­пливается жидкий чугун. Его плотность 6,9 г/см3, а плот­ность шлака около 2,5 г/см

3, поэтому над чугуном находит­ся слой шлака. Накопившийся шлак периодически выпускают черезлетку5,Рис. 7

а чугун – через летку1. Окислительное дутье для горения топлива подается через фурмы4 под давлением до 500 кПа; оно предварительно нагревается в регене­ративных печах – воздухонагревателях. Эти же фурмы используют для подачи в печь природного газа и других топливных добавок (мазута, пылевидного топлива). На колошнике находитсязасыпной аппарат3 игазоотвод 2 для доменного (колошникового) газа. Глав­ной характеристикой печи является ее полезный объем – внутрен­ний объем, исчисленный по полезной высоте печи.

Доменный процесс.В печи непрерывно движутся: сверху вниз – поток шихты, снизу вверх – поток газов, образующихся при горе­нии топлива и реакциях с составляющими шихты. Сущность домен­ной плавки состоит в восстановлении железа из оксидов в руде, науглероживании железа и ошлаковании пустой породы и золы топлива.

Восстановление оксидов и образование чугуна начинается с вос­становления оксидов железа монооксидом углерода в средней части шахты. При опускании шихты к распару эти реакции развиваются и протекают быстрее:

3Fе2О3+ СО = 2Fе3О4+ СО2+dН;

3О4+ СО = ЗFеО + СО2-dН;

FеО + СО =Fе + СO2+dН.

Науглероживание железа начинается в шахте вслед за его вос­становлением с образованием карбида железа по реакции:

3Fе + 2СО =Fе3С + СО2.

14. Получение стали в кислородных конвертерах.

В производстве стали широко используют кислородно-конвертерные процесс

ы. Стационарный конвертер (рис. 8) имеет два бандажа 4, каждый из которых опирается на два ролика 1. Горловина конвертера имеет симметричную форму. Внутри стального кожуха конвертеры вы­кладываются смолодоломитовым кирпичом. Летка 3 предназначена для слива готовой стали.

Вместимость кислородных конвертеров от 50 до 400 т. Сущность кислородно-конвертерного процесса заклю­чается в том, что загруженную в конвертер шихту про­дувают сверху струей кислорода под давлением до 1,5 МПа. Большое давление кислорода обеспечивает хо­рошее перемешивание металла. В начале продувки окис­ляются кремний, марганец и другие элементы, которые переходят в шлак. После первого периода продувки кисло­родом (длится 16 мин), фурму подни­мают, наклоняют конвер­тер, сливают шлак и берут пробу металла. В конвер­тер добавляют известь, ставят его вновь в верти­кальное положение, вво­дят фурму и начинают второй период продувы кислородом. Во второй пе­риод продувки продолжа­ются реакции окисления примесей, выгорает угле­род, идут реакции шлако­образования и другие физико-химические процессы. В конце второго периода продувки в конвертер вводят часть раскислителей. После удаления

Рис. 8

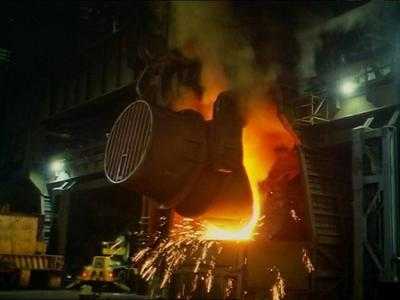

фурмы конвертер наклоняют, берут контрольную пробу стали и выпускают сталь в разливоч­ный ковш, где завершается процесс ее раскисления фер­ромарганцем, ферросилицием или комплексными раскислителями.

Общая продолжитель­ность составляет 40…60 мин, а продолжительность продувки кислородом — 18…30 мин. Преимущества: хорошее качество, высокая производительность и меньшая себестоимость. Недостат­ок: боль­шой угар металла (6…9%).

studfiles.net

Конструкция доменной печи и вспомогательных устройств :: Технология металлов

Современные доменные печи имеют большие размеры — общая высота их достигает 70 м,объем — 2700 м

2 и более, а производительность — более 5000 тчугуна в сутки.

Рис 1. Схема типовой доменной печи   (вертикальный разрез):

1 – малый конус, 2 – большой конус, 3 – газоотводные трубы 4 – флюс, 5- кокс, 6 – руда, 7 – кожух, 8 – капли чугуна 9-капли шлака, 10 — броня, 11 – шлаковая летка, 12 -желоб для выпуска шлака, 13 – лещадь, 14-желоб для выпуска чугуна, 15 – чугунная летка, 16 — жидкий шлак, 17 — фурмы, 18-кольцевой воздухопровод, 19 – опорное кольцо, 20 — огнеупорная кладка

Доменная печь представляет собой печь шахтного типа, состоящую из колошника I (рис 1.), шахты II , распара III, заплечиков IV и горна V.

В колошник — верхнюю цилиндрическую часть печи — при помощи засыпного аппарата загружают шихтовые материалы(кокс, агломерат  и частично  руду  с  флюсом), называемые шихтой; там же находится загрузочно-распределительное  устройство, обеспечивающее правильное  распределение  материалов шихты   в печи и предотвращающее  утечку  газов.    Это    устройство   бывает различной конструкции.  Наиболее распространенная конструкция засыпного аппарата состоит из малого конуса 1 (см. рис. 1) и большого конуса 2. Конусный метод загрузки обеспечивает такое распределение материалов в печи, при котором  более    крупные   куски шихты попадают к центру печи, а более мелкие располагаются ближе к стенкам. При этом получается наиболее полный охват газами всей шихты.  Обычно газы стремятся пройти у стенок печи, значительно меньшее количество их проходит  через  центр. Создавая более плотный слой материалов у стенок и менее плотный — в центре, добиваются равномерного прохождения газов по всему сечению печи, что способствует более полному восстановлению руды.

К колошнику прикреплены газоотводные трубы, через которые отводят колошниковый газ. Температура в колошнике — от 150 до 300 ° С.

Шахта II  имеет форму усеченного конуса, расширяющегося книзу. Это самая большая часть печи. В шахте происходят высушивание руды, выделение химически связанной воды, растрескивание руды и начинается восстановление ее окислов. Температура в шахте на разной высоте от 350 до 1200° С.

Распар III  имеет цилиндрическую форму и является самой широкой частью доменной печи. В распаре начинаются шлакообразование и плавление металла. Температура в этой зоне около 1400° С и выше.

Заплечики IV имеют форму усеченного конуса, сужающегося книзу. В них происходит дальнейшее расплавление металла и шлака. Температура достигает 1600—1800—1900° С.

В верхней части   горна V расположены фурмы 17 — устройство для вдувания в печь горячего воздуха, обеспечивающего горение топлива. Фурмы расположены по окружности горна. У доменных печей их бывает шестнадцать и больше.

Воздух в фурмы попадает из кольцевого воздухопровода 18. В верхней части горна расположено отверстие для выпуска чугуна — чугунная летка 15. Выше чугунной летки устроена шлаковая летка 12 для выпуска шлака. Температура в горне достигает 1800° С. На дне горна, называемом лещадью (13), скапливаются жидкий чугун и шлак. чугун выпускают из печи периодически (6—8 раз в сутки). Вместе с чугуном из печи вытекает шлак, который называют нижним. Верхним называют шлак, который выпускают через шлаковые летки. Основанием печи является тяжелый железобетонный фундамент. Шахта укреплена на колоннах, связанных с фундаментом.

Вспомогательные устройства доменных печей должны быть надежны в работе для бесперебойного обслуживания печей в течение 5—7 лет. К их числу относятся: подъемные и загрузочные механизмы, литейные дворы и поддоменники, воздухонагреватели, воздуходувные машины и газоочистители.

Воздухонагреватели (рис. 2) предназначены для нагрева поступающего в доменную печь воздуха с целью ускорения процесса плавки путем получения в горне высокой температуры при меньшем расходе топлива.

Действие воздухонагревателя (см. рис. 2) следующее. Нагрев производится сжиганием доменного газа, поступающего в горелку 5, где газ смешивается с воздухом и сгорает.

Пламя поднимается по камере 1, проходит через каналы кирпичной насадки, раскаляет ее и выпускается через дымовую трубу 3.

После нагрева насадки ~до 1500° С через устройство 4 вводят наружный воздух. Проходя через насадку, он нагревается до 1000 – 1200° и поступает в доменную печь.



Рис. 2. Воздухонагреватель:1 — вертикальная камера, 2— насад, ка из огнеупорного кирпича, 3— дымовая труба, 4— устройство для нагнетания холодного воздуха, 5— газовая горелка, 6— выход нагретого воздуха



Источник:
Н.Н. Остапенко, Н.Н Крапивницкий “Технология металлов” М 1970

markmet.ru

Доменная печь — что это такое и как она работает. Жми!

Современная цивилизация неразрывно связана с развитием техники производства, невозможной без совершенствования орудий труда и материалов, используемых для их изготовления.

Среди всех материалов природного происхождения или созданных человеком, самое значимое место занимают черные металлы – сплав железа и углерода с присутствием других элементов.

Сплавы, в составе которых часть углерода составляет 2 – 5%, относятся к чугунам, при наличии углерода менее 2% сплав относится к сталям. Для плавки металлов используется специальная технология доменного производства.

Азбука производства

Доменная плавка – это процесс производства чугуна из железной руды, перерабатываемой в доменных печах или, как их еще называют, домнах.

Основными материалами, необходимыми в процессе такого производства, являются:

  • топливо, в виде получаемого из каменного угля кокса;
  • железная руда, являющаяся непосредственным сырьем для производства;
  • флюс – специальные добавки из известняка, песка, а также других материалов.

В доменные печи железная руда попадает в виде сплавленных между собой кусков мелкой породы – агломератов или окатышей, в виде рудных комков. Исходное сырье загружают в колошник доменной печи послойно, чередуя со слоями кокса и с послойным добавлением флюса.

Примите к сведению: флюс необходим для того, чтобы заставить всплыть пустую породу и различные примеси, которые называются шлаком.

Всплывший на поверхности раскаленного чугуна шлак, сливается до того, как металл застынет. Загружаемый для плавки чугуна материал из железной руды, кокса и флюса, называют шихтой.

Доменная печь, имеющая в профиль сходство с башней с широким основанием, внутри выкладывается огнеупорным материалом – шамотом.

Устройство доменной печи. (Для увеличения нажмите)

Основными элементами конструкции являются:

  • заплечики;
  • распар;
  • колошник;
  • шахта
  • горн.

Распар — это самая широкая часть доменной печи. В нем плавится пустая порода руды и флюса, в результате чего из них получается шлак. Для предотвращения воздействия высоких температур на кладку и кожух печи, применяются холодильные установки с циркулирующей водой.

Доменная шахта строится в форме расширяющего внизу конуса – такое устройство домны позволяет шихте свободно опускаться во время процесса плавки. Образование чугуна, который в процессе плавки спускается в горн, происходит в распаре и заплечиках. Для удержания находящейся в распаре и шахте твердой шихты, заплечики имеют форму конуса, с расширением к верху.

Как работает

В домну шихта засыпается через колошник непрерывными порциями.

Для обеспечения непрерывности работы, возле домны устанавливается склад для окатышей (агломерата), флюса и кокса – бункер, предназначенный для составления шихты.

Поставки сырья в бункеры, как и подача шихты к засыпным устройствам на колошник, производится по непрерывной схеме с использованием транспортеров.

Опускаясь под своей массой, шихта попадает в среднюю часть печи, где под воздействием горячих газов, образующихся в результате сгорания кокса, железорудный материал нагревается, а оставшиеся газы выходят через колошник.

В горне, который находится внизу печи, располагаются аппараты для подачи под давлением горячих воздушных потоков – фурмы. В фурмах имеются окошки с термостойкими стеклами, позволяющие производить визуальный контроль процесса.

Обратите внимание: для защиты от воздействия высоких температур устройства охлаждаются водой по имеющимся внутри каналам.

Сгорающий в горне кокс дает необходимую для плавления руды температуру, превышающую +2000 гр.

В процессе горения происходит соединение кокса и кислорода с образованием углекислого газа.

Воздействие высокой температуры на углекислый газ превращает последний в отнимающий у руды оксид углерода и восстанавливает железо. Процесс образования чугуна происходит после прохождения железа сквозь слои раскаленного кокса. В результате такого процесса, железо насыщается углеродом.

После того как чугун в горне накопился, жидкий металл выпускается через находящиеся внизу отверстия – летки. В первую очередь через верхнюю летку выпускается шлак, а затем, через нижнюю летку – чугун. По специальным каналам чугун сливается в размещенные на железнодорожных платформах ковши и транспортируется на дальнейшую обработку.

Литейный чугун, который в дальнейшем будет использован для производства отливок, попадает в разливочный аппарат и, застывая, превращается в бруски – чушки.

Для производства стали используется чугун, который называется переделочным – он составляет до 80% производства.

Переделочный чугун транспортируется в сталелитейный цех с конверторами, мартеновскими или электрическими печами. В современных, огромного размера домнах для поддержания процессов горения используется не только потоки горячего воздуха, но и чистый кислород, применяемый вместе с природным газом.

Такая технология позволяет расходовать меньшее количество кокса, но является технологически более сложной. Поэтому для контроля процесса производства, выбора оптимальных режимов плавки используются компьютеры, способные вести одновременный анализ работы всех систем.

Смотрите познавательное видео, в котором описываются принцип работы и нюансы функционирования доменной печи:

teplo.guru

Как сделать доменную печь своими руками в домашних условиях

Доменная печь – это вертикальная, плавильная печь, используемая в черной металлургии для производства чугуна. Доменный процесс происходит по схеме: восстановление оксида железа путем воздействия на не обогащенную железную руду оксидом углерода, науглероживание и отвод чугуна, оплавление пустой породы и отработанного угля, вывод шлака из процесса.

Полезный объем печи составляет около 3000 метров кубических, а ее высота – около 30 метров. Домна состоит из множества элементов, которые обладают повышенной прочностью, огнеупорностью и герметичностью.

Доменная печь обладает важнейшей особенностью: непрерывность работы с момента строительства и первичной задувки (разогрева) до остановки или капитального ремонта (с повторной задувкой). Процесс задувки доменной печи заключается в постепенном прогреве всех элементов, и только после этого можно переходить к выплавке первой небольшой порции чугуна. Беспрерывное поступления шихты (смесь руды, кокса, флюса) требует поддержание высоких температур, процесс горения происходит за счет подачи воздуха с повышенным содержанием кислорода. Воздух подают уже нагретый до 1500° С с доменным газом, побочным продуктом  плавления чугуна. Температура в самой печи достигает более 2000 °С.



Изготовление доменной печи (шахтного типа или длительного горения)

Доменная печь обладает высоким показателем коэффициента полезного действия, поэтому некоторые мастера делают подобные отопительные приборы своими руками для обогрева различных помещений дома. Такой агрегат работает продуктивнее, ведь топливо сгорает долго и практически полностью, за счет чего снижается его расход.

Для создания печки длительного горения своими руками понадобится труба большого диаметра или бочка, две трубы небольшого диаметра, металлические балки, стальные листы, сварочный аппарат, раствор, кирпич и другие инструменты. Сначала у бочки аккуратно отрезается верх, а на дно приваривается стальной лист, прямоугольный или квадратный, для устойчивости.

Из отрезанного с бочки круга обрезают часть меньшего диаметра и приваривают трубу диаметром 10 см. Снизу к кругу приваривают куски металлического профиля, которые в дальнейшем будут прессовать топливо вниз по мере его прогорания. Крышку для бочки делают из листа стали с прорезью для трубы. Также необходимо приварить дверцу для добавления топлива и очистки печки от остаточных продуктов. Иногда всю конструкцию помещают в кирпичный кожух. Начальный этап работы печи, как и  промышленный аналог, требует постепенной задувки.

Конструкция, сделанная своими руками, будет сильно нагреваться во время работы, поэтому для нее необходимо сделать фундамент. Его можно сделать из бетонной плиты или кладки из кирпича. Для выведения продуктов горения понадобится дымоход, его приваривают к верхнему патрубку. Желательно, чтобы в своем строении труба дымоотвода не имела изгибов и была максимально ровной. Подробнее о создании домны своими руками вы можете узнать, посмотрев видео.

Доменная печь, сделанная своими руками, работает на разных видах твердого топлива: дровах, угле, прессованных брикетах. Главным секретом схемы работы такой печки является ограниченное регулируемое поступление воздуха к топливу. Ее экономичность достигается за счет процесса тления топлива, а одной загрузки может хватать более чем на 10 часов автономной  работы печки.

poluchi-teplo.ru

Принцип работы доменной печи | Железная лаборатория

Принцип работы доменной печи

Автор Сварщик | 2 августа 2010

Чугун выплавляется из железных руд в специальных печах, называемых доменными. Отсюда процесс получения чугуна из железных руд называется доменным процессом.
Доменная печь имеет большое количество специальных устройств и механизмов, обеспечивающих беспрерывность процесса. Большинство механизмов работает автоматически.

1-скип; 2-засыпной аппарат; 3-доменная печь; 4-фурменные отверстия; 5- чугунная летка; шлаковая летка; 7-воздухонагреватели; 8-газоочистительные устройства; 9-дымовая труба

Смесь из руды, кокса и флюса подготовляется в определенной пропорции для загрузки в доменную печь. Такая смесь называется шихтой. Специальный подъемник — скип 1 перемещающийся по наклонным путям, доставляет шихту к верхней части доменной печи, откуда она через засыпной аппарат 2 поступает в печь 3.
Для поддержания интенсивного горения загружаемого кокса необходимо большое количество воздуха. Воздух подается в печь через специальные отверстия 4 в нижней части печи, которые называются фурменными отверстиями. Чтобы воздух пробил высокий столб шихты и проник во все части печи, а также чтобы имелось достаточное количество кислорода для сгорания всего топлива, воздух вдувают в печь под давлением в 1—2 ати. Воздух подогревается до температуры 600—800°, так как вдувание большого количества холодного воздуха снижает температуру внутри печи, в результате чего процесс плавки руды замедляется.

Подогрев воздуха осуществляется в воздухонагревателях 7, которые строятся рядом с доменной печью. Воздухонагреватели отапливаются доменным (колошниковым) газом, получающимся при выплавке чугуна. Доменный газ предварительно очищается от пыли в специальных газоочистительных устройствах 8. Продукты сгорания из воздухонагревателей удаляются через дымовую трубу 9.
Полученный в печи жидкий чугун опускается в нижнюю ее часть, откуда периодически выпускается через отверстие 5, называемое чугунной леткой. В специальных ковшах большой емкости чугун от доменной печи отвозится в сталеплавильные цехи для переработки в сталь или к разливочной машине для получения чугунных чушек.
Пустая порода, флюсы и зола топлива образуют в печи жидкий шлак, который имеет меньший удельный вес, чем чугун, и поэтому располагается над жидким чугуном. Шлак выпускается из печи через шлаковую летку 6 и направляется для переработки и дальнейшего использования в качестве строительного материала или в шлаковый отвал.
Доменная печь работает беспрерывно по принципу противотока: исходные материалы загружаются сверху, постепенно опускаются вниз, превращаясь в чугун и шлак, а газы, нагревшиеся в нижней зоне печи, поднимаются кверху навстречу исходным материалам.
Печь имеет наружную стальную оболочку, которая называется кожухом, и внутреннюю кладку, или футеровку. Футеровка должна устойчиво сопротивляться износу от трения беспрерывно опускающихся столбом исходных материалов, выдерживать действие высоких температур, не расплавляясь и не давая деформаций. Поэтому для футеровки применяется высококачественный огнеупорный (шамотный) кирпич.

загрузка…


Похожие сообщения

  • Нет связанных записей.
Получение чугуна и стали

iron-lab.ru

Устройство и работа доменной печи



Назначение доменной печи – осуществление процессов выплавки ферросплавов и чугуна. Для производства этих материалов используется железорудное сырье. История происхождения названия такого оборудования уходит корнями в 14 век. Термин «доменная» возник от слова дутье. Первые печи появились в Европе, а затем, уже после 16 века, пришли в Россию.


Устройство доменной печи выглядит следующим образом: печь установлена на фундаменте, а снаружи ее покрывает стальной кожух. Фундамент достаточно высок, его поверхностная, жароустойчивая часть называется пнем. Кожух обычно имеет толщину от 4 до 6 см, внутри него, вдоль стенок, находятся огнеупорные изделия. На верхушке фундамента выложена лещадь, подвергающаяся гидростатическому давлению выплавляемой массы и воздействию высоких температур. Кладки лещади, находящиеся внутри кожуха, окружают специальные холодильники. Они представлены чугунными плитами со змеевиками, по которым осуществляется циркуляция воды.



Оборудование, незаменимое в черной металлургии

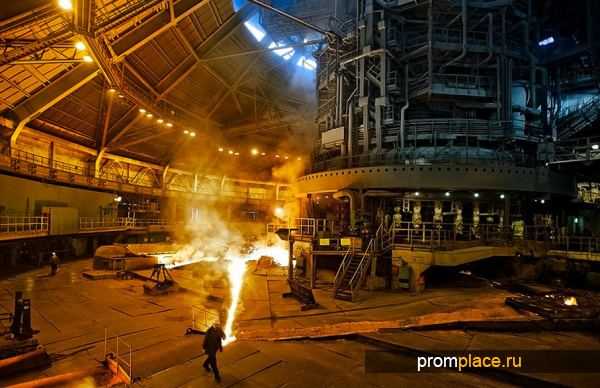

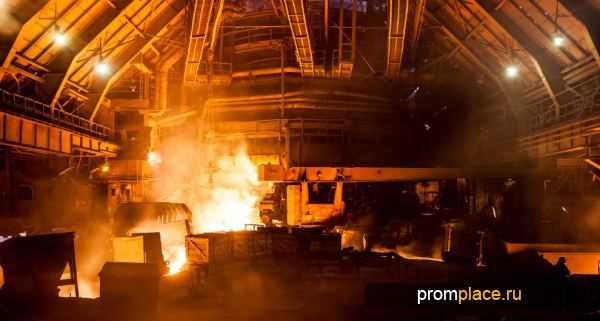

Работа доменной печи – важная составная современной черной металлургии. В современном производстве применяется только оборудование с высоким уровнем производительности. Кроме того, прогрессивные доменные печи оснащены системами автоматики. Роль автоматики заключается в том, чтобы регулировать, контролировать и регистрировать главные характеристики рабочих операций по выплавке. Современная печь может контролировать уровень, на который засыпана шихта, подачу руды, температуру дутья и давление газа.


Производительность таких печей растет, можно сказать, в ногу со временем. Усовершенствования системы выплавки позволяют увеличить производительность оборудования в несколько раз.


Схема доменной печи дает визуальное понятие принципа ее работы. Здесь можно пронаблюдать, как меняется конструкция оборудования в местах повышенного температурного режима. Также, с учетом схемы, можно увидеть, где засыпаются составляющие сырья и до какого уровня.




Процессы в доменной печи происходят в строго установленном порядке. Сама печь имеет вертикальную форму, сравнимую с шахтным типом. Высота может немного отличаться, но не превышает 35 м. Диаметр сооружения, как правило, в 2,5 – 3 раза меньше. Процесс протекает в определенной последовательности. Сначала происходит восстановление железа. Затем восстанавливаются другие элементы – фосфор, сера и прочие. Образующийся шлак, уже существенно поменявший свои составные, стекает вниз и накапливается в области горна. Именно химическим составом шлака определяется состав чугуна.



Принцип работы оборудования





  • процесс разложения известняка, в результате которого образуется угольный ангидрид и окись кальция;
  • восстановление железа и прочих элементов;
  • науглероживание железа;
  • металлоплавление;
  • возникновение и плавление шлака;
  • сгорание топлива и прочие.


Воздухонагреватель доменной печи – аппарат, в котором происходит предварительный нагрев воздуха. Затем этот воздух подается в печь. Раннее оборудование для выплавки чугуна не имело такого элемента, как воздухонагреватель. Разработка устройства позволила намного уменьшить затраты топлива.




Шихта в современном понимании – это смесь кокса, железорудного агломерата и офлюсованного сырья. Перед процессом плавки шихта проходит специальную подготовку. Сначала она дробится, затем просеивается. После просеивания крупные куски отправляются на повторное дробление.


Результатом процесса горения становится повышение температуры. Высшая температурная точка может достигать значения более 2000 градусов Цельсия. Процессы происходят под давлением горячих газов. При подъеме эти газы остывают до 300-400 градусов у кокошника.



Назначение печей




Восстановление железа – один из основных этапов производства чугуна. В результате этого процесса железо обретает твердость. Далее его опускают в распар, который способствует растворению углерода в железе. Таким образом, происходит образование чугуна. Именно в горячей части печи начинает плавиться сам чугун, медленно стекая в нижнюю часть.







Принцип работы доменной печи зависит от вида этого громоздкого приспособления. Существуют печи коксовые и древесноугольными. Первые работают на коксе, вторые, соответственно – на древесном угле. Шахтная печь рассчитана на непрерывный принцип действия. Форма данного оборудования представляет собой два конуса, сложенных широкими сторонами основаниями. Между этими конусами расположена часть печи, обладающая цилиндрической формой – распар.




Индустриальная доменная печь, называемая плавильной, предназначена для перевода обрабатываемого материала из одного состояния в другое. Так, твердое состояние постепенно, под воздействием температуры, превышающей температуру плавления, переходит в жидкое. Материал, доведенный до жидкого состояния может находиться во взвешенном положении, а также в кристаллизаторе, тигле, горне шахты или ванне на подине. Индустриальные доменные печи применяются в целях производства металлов из руд. Именно в них проходят еще процессы выплавки цветных металлов и стали, варки стекла и прочих.


Ремонт доменных печей можно проводить несколькими способами. Основные ремонтные работы производятся по мере необходимости или в связи с плановым капитальным ремонтом. Именно в этот период непрерывный процесс работы приостанавливается. Капитальный ремонт делится на три вида разрядов. По первому ремонтному разряду надлежит выпускать из горна жидкие продукты плавки полностью и проводить тщательный осмотр всего оборудования. Второй разряд обозначает средний ремонт с заменой некоторых элементов. Третья категория ремонта подразумевает смену засыпных устройств и поправку колошниковой защиты.

promplace.ru

Доменная печь. Устройство, принцип работы и предназначение :: SYL.ru

Особенности доменной плавки

Доменная печь является одним из основных плавильных агрегатов в черной металлургии. Ее главная технологическая задача – выплавка чугуна заданных характеристик и состава. Своим внешним видом доменная печь напоминает башню высотой с тридцатиэтажный дом. С наружной стороны она имеет обшивку из листовой стали, а изнутри ее выкладывают несколькими слоями огнеупорных кирпичей (шамотов). На верхний ярус домны специальными подъемниками доставляется шихта: кокс, который представляет собой спекшийся, чрезвычайно твердый пористой структуры углеродистый продукт высокотемпературной переработки каменного угля, известняковый материал, улучшающий условия плавки. Туда же поднимают подготовленную железную руду. Затем через устройство, которое называется колошником, весь доставленный материал слоями загружается внутрь печи. Снизу через специальные форсунки (фурмы) осуществляется подача топлива и горячей воздушной смеси, обогащенной кислородом и смешанной с природным газом.

Принцип работы

Доменная печь, принцип работы которой основан на высокотемпературном сгорании кокса в атмосфере максимальной насыщенности кислородом, является плавильным агрегатом вертикально-шахтного типа. Для успешности протекания доменного процесса и для того, чтобы шихта хорошо пропускала газовую и воздушную смесь, требуется предварительная подготовка руды. Она заключается в спекании рудного материала в большие коржи или круглые окатыши. Под воздействием собственной массы шихта опускается, проходя практически через всю доменную печь и по пути омываясь газами, выделяющимися при сгорании коксового материала. Основная часть плавильного процесса протекает в горне. Шихта дополнительно нагревается горячим воздухом, что позволяет значительно минимизировать затраты кокса, а также повысить производительность печи.

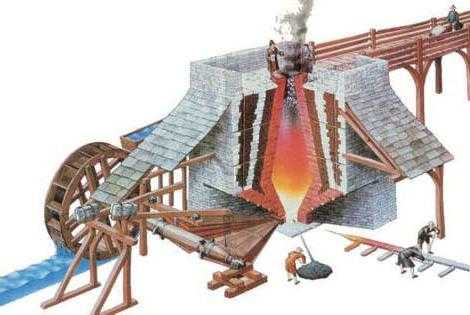

Из истории доменной печи

Второе тысячелетие до нашей эры можно считать началом зарождения черной металлургии. Сначала для получения железа использовались костры, позже им на смену пришли плавильные ямы, названные сыродутными горнами. В них помещали руду и древесный уголь. Необходимая для поддержания процесса горения воздушная смесь подавалась естественной тягой, которую позже с развитием технологий сменили мехи. Конечно же, такой способ не мог дать качественного металла. Железо имело вид тестообразной массы с обильными вкраплениями шлаков и остатков не полностью сгоревшего древесного угля. Низкое содержание углерода делало металл мягким, изделия из него легко гнулись, быстро тупились и практически не поддавались закалке. С течением столетий процесс выплавки все больше совершенствовался. Так горны начали превращаться в небольшие печи, позволявшие получать более качественный металл. Первая доменная печь появилась в Европе на рубеже XIV – XV вв. Такие агрегаты начали строить в провинции Намюр (Бельгия) и в Англии. В качестве топлива продолжали использовать древесный уголь, что по мере наращивания объемов металлургического производства приводило к вырубке все больших площадей леса. В 1735-м году английским изобретателем Абрахамом Дерби был успешно применен в доменном процессе каменноугольный кокс, не содержавший примесей других типов топлива. Это помогло не только сэкономить значительные лесные ресурсы, но и существенно повысило эффективность и производительность плавильного производства. Современные доменные печи являются сложными и высокотехнологичными сооружениями, которые способны выплавлять в сутки до 5000 – 5500 тонн высококачественного чугуна. Все процессы по подготовке и загрузке шихтового материала в них полностью механизированы.

Устройство

Устройство доменной печи вертикально-шахтного типа планируется с учетом того, что при увеличении полезного внутреннего объема сооружения повышается также его экономичность. Сейчас все крупные предприятия стараются иметь агрегаты с тоннажем не менее 2000 – 3500 м3. Например, на металлургическом комбинате «Криворожсталь» с 1974-го года работает гигант объемом 5000 м3. Воздух на таких крупных агрегатах вдувается через 14 – 36 форсунок-фурм. Для нагревания воздушной смеси используются специальные мощные электрические устройства. Каждая крупногабаритная доменная печь промышленного масштаба обслуживается тремя-четырьмя автоматически переключающимися воздухонагревателями. Также работу агрегата обеспечивают многочисленные вспомогательные устройства, к числу которых относятся специальные шихтовые дворы, оснащенные разгрузочно-погрузочными приспособлениями; эстакады бункерного типа с вагон-весами, предназначенными для автоматического взвешивания загружаемых материалов; подъемные механизмы, которые доставляют самоопрокидывающиеся тележки-скипы к загрузочному блоку сооружения. Для нормального функционирования всей системы также предназначаются специальные нагревательные устройства, необходимые при осуществлении процесса высокотемпературного дутья, литейные дворы, чугуновозы, шлаковозы и разливочные машины. По большому счету, современная доменная печь представляет собой своеобразное автоматизированное мини-предприятие, обслуживаемое множеством специалистов самого разного профиля. Такие огромные и сложнейшие производственные структуры являются агрегатами непрерывного действия и работают несколько лет безостановочно до тех пор, пока не произойдет износ внутренней огнеупорной кладки.

www.syl.ru
