Как определить стандарт и резьбу фитинга РВД
Для правильного заказафитинганеобходимо верно указывать размер резьбы. Для определения резьбы на фитинге штангенциркулем измеряется диаметр (внутренний, если это гайка и соответственно наружный, если это штуцер).
Как определить стандарт фитинга?
Для определения стандарта фитинга надо внимательно изучить его структуру:
1. Накидная или обжатая гайка
Чаще всего с накидными гайками встречаются стандарты DK, DKOL, DKOS, ORFS, DKI.
Чаще всего с обжатыми гайками встречаются стандарты BSP, JIC, JIS Komatsu, JIS Toyota, BSP Flat.
Но, ввиду сложности изготовления, либо конструктивных особенностях гидравлического узла, на котором установлен фитинг можно встретить исключения.
2. Конус ниппеля
Наружные конуса:
Полусфера, посадочный конус под ответный штуцер 37° (разновидность 24° и 60°) — DK;
24° с уплотнительным кольцом на кончике ниппеля — DKOL, DKOS;
0° плоский торец ниппеля — ORFS, BSP Flat;
60° — BSP — данный стандарт не предусматривает уплотнительное кольцо, но в очень редких случаях его можно встретить.
Внутренние (обратные) конуса:
74° — JIC, DKI;
60° — JIS Komatsu, JIS Toyota — как правило, эти стандарты идут с дублирующей (двойной гайкой). Штуцера с наружной резьбой соответственно имеют обратные параметры фитингов с гайками.
3. Резьба
Метрическая резьба — DK, DKOL, DKOS, DKI, JIS Komatsu, в очень редких случаях метрическую резьбу можно встретить на стандарте ORFS;
Дюймовая трубная цилиндрическая резьба — BSP, BSP Flat, JIS Toyota;
Дюймовая резьба UN/UNF — JIC, ORFS;
Дюймовая трубная коническая резьба — штуцера NPTF.
Как определить резьбу фитинга
4. Размер под ключ
Зная размер под ключ можно предположить параметр резьбы фитинга, но обращаем Ваше внимание, что этот размер у разных производителей может отличаться.
Общая информация по фитингам
Разнообразие стандартов фитингов для изготовления РВД обусловлено конструктивными особенностями гидравлических узлов, а так же разработками этих узлов в различных странах. Но это не означает, что зная страну происхождения техники и оборудования, можно однозначно сказать какой стандарт фитингов используется на РВД, так как многие заводы производители могут использовать в гидравлической схеме узлы изготовленные за пределами своей страны. Таким образом, на одном РВД с разных сторон можно встретить различные стандарты.
DK— Российский стандарт, фитинги DK (так же у поставщиков можно встретить аббревиатуры DK-L, DK-S, DKM) имеют сферу (яблоко) под ответный штуцер с углами уплотнения 37°, разновидности 24° и 60° и метрическую резьбу. Фитинги DK разработаны в СССР в 50-х годах 20-го века как альтернатива зарубежным фитингам и проектировались с учетом металлообрабатывающего оборудования, технологий и квалификации машиностроительных рабочих того времени.
Фитинг DK отвечает требованиям ГОСТ 42705-81.
Метрическая резьба с углом профиля в 60° отвечает требованиям на метрические резьбы общего назначения с профилем по ГОСТ 9150, диаметрами и шагами по ГОСТ 8724.
Фитинги DK в силу особенностей конструкции имеют пониженные параметры по давлению и динамическим нагрузкам, меньший ресурс и проблемы совместимости фитингов и ответных деталей разных производителей (разные радиусы сфер и разные углы ответного конуса) и, как следствие, ограничения в применяемости. Во многих случаях существует полностью совместимый фитинг-прототип DKO.
DKO— Немецкий стандарт. Фитинги DKO, DIN 2353, посадочный конус (конус уплотнения) 24 градуса, на кончике ниппеля уплотнительное кольцо. Как правило, накидные гайки, метрическая резьба DIN 3865.
Фитинги стандарта DKO делятся на 2 типа DKOL (легкая серия) и DKOS (тяжелая серия), отличаются диаметром посадочного конуса (диаметр трубки).
У фитингов с гайками в типе DKOS диаметр трубки меньше, чем в типе DKOL.
BSP— Английский стандарт (British Standart Pipe). Фитинги BSP, ISO 228-1, конус уплотнения 60°. Некоторые фитинги BSP могут иметь резиновое кольцо, расположенное в начале конуса, но в основной массе фитингов этого стандарта его не бывает.
JIC— Американский стандарт (Joint Industries Council). Фитинги JIC представляют собой соединения с дюймовой американской резьбой и обратным конусом уплотнения 74 градуса, выполненные в соответствии со стандартами SAE J514 или ISO 8434-2. Соединение JIC разработано в США в 50-е годы и использовалось для соединений труб отбортовкой.
Подсоединение этих фитингов к шлангам или трубам часто называют также соединением JIC74°, имеют американскую резьбу типа UN/UNF для наружной и внутренней резьбы с углом профиля в 60° отвечает требованиям SAE J475 и ISO 725.
ORFS— Американский стандарт (O’ Ring Face Seal). Фитинги ORFS разработаны специально для резьбовых трубных соединений высоких давлений и часто используется, например, на строительных машинах. Арматура ORFS высоко устойчива к вибрациям и импульсам давления.
Фитинги ORFS имеют торцевое уплотнение, уплотнение производится кольцом круглого сечения, которое вставлено в торцевую канавку фитинга штуцера ORFS с наружной резьбой.
Соединение ORFS отвечает требованиям SAE J1453 и ISO 8434-3 и имеет американские резьбы ряда UNF/UN.
Фланцы SF— Фланцевые фитинги SFL и SFS отвечают требованиям SAE J518, ISO/DIS 6161-1 или -2 для фланцев 3000 и 6000 psi, DIN ISO 12151-3, серия L и серия S для фланцев 3000 и 6000 psi, DIN 20078 часть 10 форма R и часть 12 форма S, DIN 20066 для основных размеров фитингов.
Фланцевые фитинги изначально был разработан для подсоединения к гидравлическим насосам.
В зависимости конструкции машины соединение производится либо при помощи полуфланца, либо фланца с четырьмя отверстиями. Фитинги фланцы были разработаны в США, позднее подразделение на ступени давления 3000, 6000 было перенято во всем мире.
Компания Caterpillar разработала специальную серию фитингов на повышенное давление — CAT-фланцы. Этот тип фланца предназначен для давления 9000 psi, единственное отличие от фланца 6000 psi увеличенная высота (толщина) тарелки. Японский производитель «Komatsu» тоже предлагает на рынке собственный тип фланцев.
BANJO— Фитинги BANJO (кольцевые ниппели) представляет из себя поворотное соединение. В сборе состоит из корпуса, пустотелого болта с отверстиями и уплотнительных колец. Может быть выполнено с метрической или дюймовой резьбой. Поворот должен осуществляться только до затяжки болта.
NPTF— Гидравлический фитинг штуцер NPTF производится с учетом норм ANSI/ASME B1.
20.1. Посадочный конус 60°.
Штуцер NPTF имеет коническую резьбу с конусностью 1:16 (угол конуса 3°34’48″), соответствует ГОСТ 6111-52 — резьба коническая дюймовая с углом профиля 60°.
DKI— Российский стандарт, Фитинги DKI представляют собой соединения с метрической резьбой и обратным конусом уплотнения 74°.
Метрическая резьба с углом профиля в 60° отвечает требованиям на метрические резьбы общего назначения с профилем по ГОСТ 9150, диаметрами и шагами по ГОСТ 8724.
JIS— Японский стандарт (Japanese Industrial Standard), Фитинги JIS представляют собой соединения с обратным конусом уплотнения 60°. Фитинги JIS встречаются двух типов JIS Komatsu и JIS Toyota.
JIS Komatsu или JIS Metric имеют метрическую резьбу.
JIS Toyota или JIS BSP имеют дюймовую трубную резьбу.
Для производства РВД вам так же могут пригодиться муфты.
Назад
Как определить размер гайки?
Гайка – это разновидность крепежной детали, которая используется для резьбовых соединений. Ключевым отличием гайки считается наличие резьбы. Ее применяют в паре с другими деталями для получения болтового соединения. Самыми популярными в строительстве и ремонтных работах считаются шестигранные конфигурации. Их разрабатывают под форму гаечного ключа. Также в продаже встречаются и другие варианты гаек – квадратного отверстия, с насечкой, круглые и другие.
Все гайки отличаются не только размерами под ключ, но и прочностью. Наиболее простой и надежный способ узнать техническую информацию об изделии – проверить маркировку гайки. Она может обозначать ГОСТ или другие международные стандарты, которые выступают основными при производстве деталей. По высоте гайки отличаются, особо высокие, высокие и нормальные.

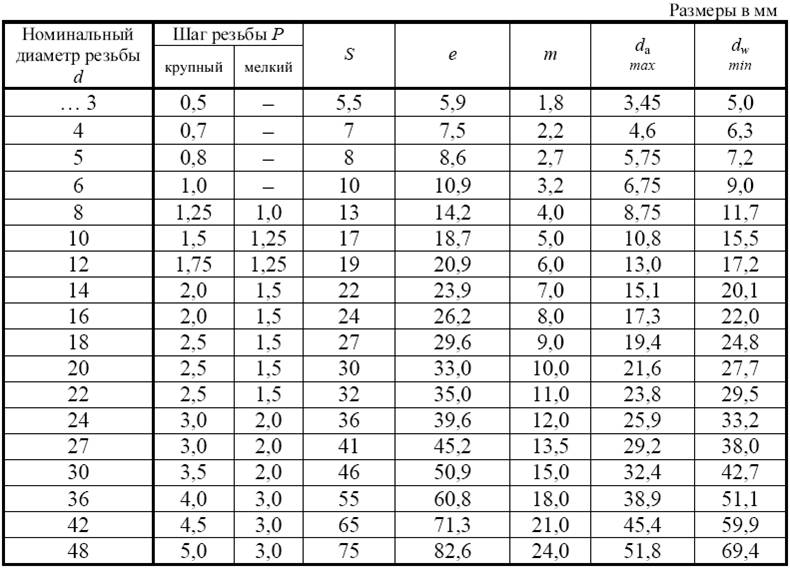

Размер гайки и основные виды гаек
- Шестигранная или плоская гайка: универсальная деталь общего назначения.
- Контргайка: используется в целях усиленной безопасности, когда гайка не должна ослабевать из-за
вибрации или других постоянных нагрузок.
- Коническая гайка: используется для центрирования объектов.
- Пазовая или корончатая гайка: используется вместе со шплинтом на предметах, которые поворачиваются или скручиваются.
- Колпачковая гайка: используется для придания законченного вида путем закрытия конца резьбы.
- Барашковая гайка: используется при ручной затяжке соединения.
Как измерить гайку: советы профессионалов
Поскольку большинство гаек конструктивно предусматривают наличие метрической резьбы, для их измерения нужно будет больше времени и манипуляций.
При правильном определении диаметра гайки учитывается проходимость изделия. То есть, одна часть детали должна прочно соприкасаться с гайкой, а вторая не должна. Для определения стандарта гайки по таблице ГОСТ, важно определить высоту гайки. Чтобы замерить шаг резьбы, нужен резьбомер. С его помощью удастся просчитать количество витков на нужном промежутке.
Разновидности гаечных ключей: как определить подходящий
Есть несколько видов и размеров гаечных ключей, которые подходят под конкретные гайки. Рассмотрим наиболее востребованные:
- Открытый. У гаечных ключей с открытым зевом оба конца открыты. Зазоры имеют U-образную форму разного размера. Эти ключи подходят для закручивания гаек в труднодоступных местах.
- Коробчатый. Противоположный вариант открытых моделей, поскольку у них оба конца замкнуты. На концах есть петли. В отличие от гаечных ключей с открытым зевом, кромки накидных ключей не закругляются.
- Комбинированный ключ имеет характеристики обоих гаечных ключей с открытым зевом и накидных ключей. Он имеет открытый конец с одной стороны и замкнутый с другой Этот инструмент удобен тем, что вы можете закрутить гайки на болт, используя торцевой конец, а затем разъединить их открытым концом. Исходя из этого, размеры с обеих сторон не отличаются.
- Разводной ключ – это гаечный ключ с открытым зевом. Рабочая сторона только одна. Вы можете отрегулировать ее по размеру гайки. Разводной ключ имеет подвижную нижнюю часть для установки гаечного ключа под гайки и болты. Такой ключ не подойдет для работы в узких промежутках.
- Торцевой ключ полностью надевается на гайку или болт. Используется с помощью специальной ручки. Для этого в конструкции есть встроенный шарнир.
- Шестигранный ключ. Конец ключа для болтов может быть Т-образной или L-образной формы. По своему принципу работу он напоминает отвертку. Легкий и удобный в применении инструмент востребован при закручивании гаек, болтов.
- Трещотка. Наилучший инструмент для функциональной работы в ограниченном пространстве. Подобно торцевым ключам, она сочетает в себе металлическую ручку с храповым механизмом, который устанавливается на головку. После одного поворота снимается ручка и устанавливается заново.
- Гаечный ключ со спицами – это гаечный ключ с открытым зевом. Он используется для установки определенной силы натяжения на спицы колеса. Поэтому у них должны быть маленькие ручки, чтобы поместиться в небольшом пространстве между спицами.
- Пневматический ударный ключ работает от электричества или сжатого воздуха. Этот тип торцевого ключа обеспечивает высокий крутящий момент для процесса затяжки или отвинчивания.
Гаечный ключ подбирается по размеру болта или гайки.
Если приходится работать с гайками нестандартных размеров, придется заказывать индивидуальные гайки по чертежам под конкретный размер резьбы. При этом изделия должны соответствовать ГОСТ.
Размер резьбы объектива и ступенчатые кольца 101
Поиск нужного размера: Сначала это может показаться сложным, но найти правильный размер резьбы на самом деле не так уж сложно. Оказывается, вам просто нужно знать, что искать, и это универсальный символ диаметра: Ø. Диаметр линзы отличается от оптического размера линзы, который выражается в миллиметрах. Если вы когда-нибудь запутаетесь, просто помните, что диаметр объектива всегда будет иметь символ Ø перед числом. И в тех редких случаях, когда диаметр объектива не указан на объективе, он будет указан в руководстве пользователя, в котором был поставлен ваш объектив (надеюсь), или попробуйте поискать в Интернете.
Что такое шаговое кольцо?
Ступенчатое кольцо позволяет использовать фильтр камеры с большим диаметром резьбы, чем у объектива камеры, на который вы хотите его установить.
Ступенчатые кольца полезны тем, что вы можете использовать их для адаптации фильтра к серии объективов с разным размером резьбы вместо того, чтобы покупать один и тот же фильтр разных размеров для каждого имеющегося у вас объектива. При покупке переходного кольца для объектива камеры обратите внимание на следующее:
Качество: точно так же, как фильтр или объектив камеры, вы получаете то, за что платите (да, действительно есть разница между ступенчатым кольцом за 10 и 50 долларов). Вам будет лучше с качественным ступенчатым кольцом, которое обработано в соответствии с высокими стандартами объектива вашей камеры. Ступенчатые кольца, изготовленные из латуни, отличаются высочайшим качеством и с меньшей вероятностью будут прилипать к вашему дорогому объективу или вызывать раздражение (или «заклинивание»). Жесткий анодированный алюминий или алюминиевые кольца — следующий лучший вариант. Следует избегать колец из полимеров или пластика.
Повышение или понижение?
Если у вас есть цифровая зеркальная или беззеркальная камера с системой сменных объективов, скорее всего, у вас есть комплектный объектив, а также несколько других объективов с фиксированным фокусным расстоянием, зумом или телеобъективом.
При поиске ступенчатого кольца выберите такое, которое будет соответствовать самому большому размеру передней резьбы вашего объектива. Полезно сначала упорядочить объективы по диаметру передней линзы от наибольшего до наименьшего.
Шаг вперед
Допустим, у вас есть три объектива камеры — один с передней резьбой 52 мм, другой с резьбой 67 мм, а затем еще один с резьбой 77 мм — вам нужен фильтр, подходящий для объектива с самым широким диаметром (резьбой) , в данном случае 77 мм, и пару повышающих колец (67–77 мм и 52–77 мм), чтобы установить фильтр большего размера 77 мм на объективы меньшего диаметра. Выберите хороший фильтр (или набор фильтров), который подходит для этого объектива с самым широким диаметром объектива, а также набор ступенчатых колец для адаптации ваших фильтров, и это избавит вас от необходимости замены поврежденного переднего элемента объектива в дороге.
Уход в отставку
Уход в отставку, если вы можете этого избежать, не рекомендуется.
Это связано с тем, что при использовании фильтра меньшего размера на объективе большего диаметра, скажем, фильтра 52 мм на резьбе объектива 77 мм, вы рискуете получить виньетирование по краям кадра. Вместо этого лучше сделать шаг вперед. Также старайтесь избегать наложения ступенчатых колец друг на друга, так как это может привести к деформации или ореолу изображения.
Заключение
Шаговые кольца — это ценный, но часто недооцененный инструмент фотографа, обладающий рядом преимуществ. Это поможет вам сократить комплект камеры до одного или двух размеров фильтров во время путешествий, вместо того, чтобы брать по фильтру для каждого объектива разного размера и перебирать их все (не говоря уже о том, чтобы таскать их с собой). Набор ступенчатых колец также стоит меньше, чем набор фильтров, так что вы не только сделаете одолжение себе, оптимизировав свое снаряжение, но и окажете услугу своему кошельку.
Scott Fairfax
Главный копирайтер, PolarPro
Свяжитесь со мной непосредственно здесь:
Определение размера поток
Автор: Админ, Пт, 10 февраля 2017 г.
в
Часто задаваемые вопросы по электромагнитным клапанам
Существует множество различных стандартов резьбы, используемых в машиностроении, но, безусловно, наиболее распространенным в Великобритании и любых странах бывшего Содружества является BSP (британский стандарт трубы). В этом посте мы поможем вам определить, какой у вас размер резьбы.
Распространенной ошибкой является простое измерение внутреннего диаметра трубы и предположение, что это измерение будет размером резьбы, который вам нужен.
Например, если вы измеряете 25 мм, вы можете подумать, что это 1 дюйм BSP, но на самом деле это ¾ дюйма BSP, поскольку это измерение соответствует между большим и меньшим диаметром для этого размера. Вам действительно нужно думать о требуемом размере резьбы как о «торговом размере», поскольку это то, что размер резьбы известен в отрасли (а не как прямая корреляция с размером, который вы измеряете). Чтобы помочь вам определить, какой размер резьбы у вас есть, измерьте внутренний диаметр вашей трубы, чтобы найти, где этот размер находится между большим и меньшим диаметром. Это ваш размер (все размеры в мм).
| Размер сделки (BSP) | Шаг | Большой диаметр | Малый диаметр | Измерительная длина |
|---|---|---|---|---|
| 1/8 | 0,907 | 9,728 | 8,565 | 3,97 |
| 1/4 | 1,337 | 13.157 | 11.445 | 6.012 |
| 3/8 | 1,337 | 16.662 | 14,95 | 6,35 |
| 1/2 | 1,814 | 20,955 | 18.633 | 8.164 |
| 3/4 | 1,814 | 26. 441 | 24.12 | 9,525 |
| 1 | 2,309 | 33.249 | 30.292 | 10.391 |
| 1 ¼ | 2,309 | 41,91 | 38,953 | 12,7 |
| 1 ½ | 2,309 | 47.803 | 44.846 | 12,7 |
| 2 | 2,309 | 59.614 | 56.657 | 15.875 |
| 2 ½ | 2,309 | 75,184 | 72.227 | 17.463 |
| 3 | 2,309 | 87.884 | 84,927 | 20. |
