Как узнать шаг цепи бензопилы: Учимся правильно определять размер цепи к своей бензопиле,
alexxlab | 24.08.1995 | 0 | Разное
Таблица цепей для бензопил — подбор шага, длины по моделям
Таблица для цепей бензопил помогает практически безошибочно выбрать пильный элемент для определенной модели садового инструмента. Такая таблица обязательно должна быть под рукой у каждого вальщика, ведь ее наличие позволит сэкономить время и подобрать подходящую деталь для замены.
В нашей таблице описываются несколько важных характеристик. Все вместе они помогают быстро выбрать подходящую цепь. В качестве основных параметров выступают:
- Шаг цепи – дистанция между тремя расположенными рядом заклепками;
- Размеры шин – для вычисления этого параметра применяются сразу несколько важных факторов. Как правило, он колеблется в пределах 30–45 см;
- Паз шины (толщина хвостиков в миллиметрах) – эта характеристика измеряется штангенциркулем и составляет от 1,1 до 2 мм;
- Количество звенье – это сумма всех режущих звеньев детали.
Именно на эти параметры следует обращать внимание при замене цепи на Вашей бензопиле.
В левой колонке таблицы цепей для бензопил указаны самые распространенные бензопилы по моделям.
| ТАБЛИЦА РАЗМЕРА ПИЛЬНОЙ ЦЕПИ И ШИНЫ ДЛЯ БЕНЗОПИЛ | ||||
| HUSQVARNA | ||||
| Модель бензопилы | Длина шины | Шаг цепи | Паз шины | Кол-во звеньев |
| 317/321 Electric, 325P5x, 334T, 335XPT, 338XPT | 25 см / 10 дюймов | 3/8” | 1,3 мм | 45 шт. |
| 336, 137(e), 142(e), 240e, 235e, 339XP, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher | 33 см / 13 дюймов | 0,325” | 1,3 мм | 56 шт. |
| 317, 321 Electric, 334T, 335XPT, 338XPT | 35 см / 14 дюймов | 3/8” | 1,3 мм | 52 шт. |
| 336, 137(e), 142(e), 240e, 235e, 339XP, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher | 38 см / 15 дюймов | 0,325” | 1,3 мм | 64 шт. |
| 336, 339XP, 340(e), 440(e), 345(e), 444, 445(e), 350, 450(e), 351, 353, 346XP, 460, 357XP, 359, 55, 455(e) Rancher | 40 см / 16 дюймов | 0,325” | 1,3 мм | 66 шт. |
| 317, 321 Electric, 334T, 335XPT, 338XPT | 40 см / 16 дюймов | 3/8” | 1,3 мм | 56 шт. |
| 339XP, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher | 45 см / 18 дюймов | 0,325” | 1,3 мм | 72 шт. |
| 353, 460, 357XP, 359, 55, 455(e) Rancher | 50 см / 20 дюймов | 0,325” | 1,3 мм | 80 шт. |
| 137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher | 33 см / 13 дюймов | 0,325” | 1,5 мм | 56 шт. |
| 137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher | 38 см / 15 дюймов | 0,325” | 1,5 мм | 64 шт. |
| 357, 55, 365, 372XP, 460, 357XP, 359, 455(e) Rancher, 570, 575XP | 38 см / 15 дюймов | 3/8” | 1,5 мм | 56 шт. |
| 137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher | 40 см / 16 дюймов | 0,325” | 1,5 мм | 66 шт. |
| 357, 55, 365, 372XP, 460, 357XP, 359, 455(e) Rancher, 570, 575XP | 40 см / 16 дюймов | 3/8” | 1,5 мм | 60 шт. |
| 137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher | 45 см / 18 дюймов | 0,325” | 1,5 мм | 72 шт. |
| 357, 55, 365, 372XP, 460, 357XP, 359, 455(e) Rancher, 570, 575XP | 45 см / 18 дюймов | 3/8” | 1,5 мм | 68 шт. |
| 137(e), 142(e), 357, 240e, 235e, 340(e), 345(e), 445(e), 350, 450(e), 353, 460, 357XP, 359, 55, 455(e) Rancher | 50 см / 20 дюймов | 0,325” | 1,5 мм | 80 шт. |
| 357, 55, 365, 372XP, 460, 357XP, 359, 455(e) Rancher, 570, 575XP | 50 см / 20 дюймов | 3/8” | 1,5 мм | 72 шт. |
| 3120XP, 390XP, 395XP | 75 см / 30 дюймов | 0,404” | 1,6 мм | |
| ТАБЛИЦА РАЗМЕРА ПИЛЬНОЙ ЦЕПИ И ШИНЫ ДЛЯ БЕНЗОПИЛ | ||||
| MAKITA | ||||
| Модель бензопилы | Длина шины | Шаг цепи | Паз шины | Кол-во звеньев |
| DCS34, UC3010A | 35 см / 14 дюймов | 3/8” | 1,1 мм | 52 шт. |
| UC4010A | 40 см / 16 дюймов | 3/8” | 1,1 мм | 56 шт. |
| DCS230(T) | 25 см / 10 дюймов | 3/8” | 1,3 мм | 40 шт. |
| UC3001A, UC3003A, DCS330TH, DCS3400TH, UC3020A, UC3030A, DCS3500, DCS3410TH | 30 см / 12 дюймов | 3/8” | 1,3 мм | 46 шт. |
| DCS420, DCS4300, DCS4301, DCS33, DCS34, DCS330TH, DCS340, DCS341, UC3501A, UC3503A, UC3520A, UC3530A | 33 см / 13 дюймов | 0,325” | 1,3 мм | 56 шт. |
| DCS3500, DCS3410TH | 35 см / 14 дюймов | 3/8” | 1,3 мм | 52 шт. |
| DCS420, DCS4300, DCS4301 | 38 см / 15 дюймов | 0,325” | 1,3 мм | 64 шт. |
| DCS400, DCS401, UC4001A, UC4003A, UC4020A, UC4030A, DCS3500 | 40 см / 16 дюймов | 3/8” | 1,3 мм | 56 шт. |
| DCS420, DCS4300, DCS4301 | 45 см / 18 дюймов | 0,325” | 1,3 мм | 72 шт. |
| UC4503A, UC4530A, DCS520, DCS4600S, DCS5000, DCS5200I | 45 см / 18 дюймов | 3/8” | 1,3 мм | 62 шт. |
| DCS6000, DCS6800I | 38 см / 15 дюймов | 3/8” | 1,5 мм | 56 шт. |
| DCS430, DCS431, DCS520, DCS4600S, DCS5000, DCS5200I, DCS600I, DCS6800I | 45 см / 18 дюймов | 3/8” | 1,5 мм |  |
| DCS6400, DCS6401 | 45 см / 18 дюймов | 3/8” | 1,5 мм | 68 шт. |
| ТАБЛИЦА РАЗМЕРА ПИЛЬНОЙ ЦЕПИ И ШИНЫ ДЛЯ БЕНЗОПИЛ | ||||
| OLEO-MAC | ||||
| Модель бензопилы | Длина шины | Шаг цепи | Паз шины | Кол-во звеньев |
| GS940, 17E, 19E, 932C, 936, 937, 940 | 35 см / 14 дюймов | 3/8” | 1,3 мм | 52 шт. |
| 938, 941 | 38 см / 15 дюймов | 0,325” | 1,3 мм | 64 шт. |
| 938, 940 C, 941 C, 941 CX | 40 см / 16 дюймов | 0,325” | 1,3 мм | 66 шт. |
| GS940, 17E, 19E, 932C, 936, 937, 940, 1800E, 2000E | 40 см / 16 дюймов | 3/8” | 1,3 мм | 57 шт. |
| 952, 956 | 33 см / 13 дюймов | 0,325” | 1,5 мм | 56 шт. |
| 942, 946, 947, 951, 952, 956, 962 | 40 см / 16 дюймов | 0,325” | 1,5 мм | 66 шт. |
| 956, 962, 965 HD | 40 см / 16 дюймов | 3/8” | 1,5 мм | 60 шт. |
| 942, 946, 947, 951, 952, 956, 962 | 45 см / 18 дюймов | 0,325” | 1,5 мм | 72 шт. |
| 956, 962, 965 HD | 45 см / 18 дюймов | 3/8” | 1,5 мм | 68 шт. |
| ТАБЛИЦА РАЗМЕРА ПИЛЬНОЙ ЦЕПИ И ШИНЫ ДЛЯ БЕНЗОПИЛ | ||||
| PARTNER | ||||
| Модель бензопилы | Длина шины | Шаг цепи | Паз шины | Кол-во звеньев |
| 350, 351, 352, 371, 401, 421, 422, Formula 60, 842 | 30 см / 12 дюймов | 3/8” | 1,3 мм | 45 шт. |
| 462, 4200, 4600, 4900, 5200 | 33 см / 13 дюймов | 0,325” | 1,3 мм | 56 шт. |
| 350, 351, 352, 371, 401, 421, 422, Formula 60, 842, 1535 (1535 – 50 звеньев) | 35 см / 14 дюймов | 3/8” | 1,3 мм | 52 шт. |
| 462, 4200, 4600, 4900, 5200 | 38 см / 15 дюймов | 0,325” | 1,3 мм | 64 шт. |
| 350, 351, 352, 371, 401, 421, 422, Formula 60, 842, 1640, ES2200, 2116(1640, ES2200, 2116 – 54 звена) | 40 см / 16 дюймов | 3/8” | 1,3 мм | 56 шт. |
| 462, 4200, 4600, 4900, 5200 | 45 см / 18 дюймов | 0,325” | 1,3 мм | 72 шт. |
| 350, 351, 352, 371, 401, 421, 422, Formula 60, 842 | 45 см / 18 дюймов | 3/8” | 1,3 мм | 62 шт. |
| 462, 4200, 4600, 4900, 5200 | 33 см / 13 дюймов | 0,325” | 1,5 мм | 56 шт. |
| 462, 4200, 4600, 4900, 5200 | 38 см / 15 дюймов | 0,325” | 1,5 мм | 64 шт. |
| 462, 4200, 4600, 4900, 5200 | 45 см / 18 дюймов | 0,325” | 1,5 мм | 72 шт. |
| ТАБЛИЦА РАЗМЕРА ПИЛЬНОЙ ЦЕПИ И ШИНЫ ДЛЯ БЕНЗОПИЛ | ||||
| STIHL | ||||
| Модель бензопилы | Длина шины | Шаг цепи | Паз шины | Кол-во звеньев |
| MS180, MS181, MS192(T), MSE140, HT75, HT101, HT131, HT-KM | 30 см / 12 дюймов | 3/8” | 1,1 мм | 44 шт. |
| MS180, MS181, MS192(T), MSE140 | 35 см / 14 дюймов | 3/8” | 1,1 мм | 50 шт. |
| MS180, MS181, MS192(T), MS200(T), MS210, MS211, MS230, MS250, MSE160, MSE180 | 25 см / 10 дюймов | 1/4” | 1,3 мм | 56 шт. |
| MS180, MS181, MS192(T), MS200(T), MS210, MS211, MS230, MS250, MSE140, MSE160, MSE180 | 30 см / 12 дюймов | 1/4” | 1,3 мм | 64 шт. |
| MS180, MS181, MS192(T), MS200(T), MS210, MS211, MS230, MS250, MSE140, MSE160, MSE180 | 30 см / 12 дюймов | 3/8” | 1,3 мм | 44 шт. |
| MS240, MS260, MS261 | 32 см / 13 дюймов | 3/8” | 1,3 мм | 50 шт. |
| MS200, MS210, MS211, MS230, MS250 | 35 см / 14 дюймов | 1/4” | 1,3 мм | 72 шт. |
| MS180, MS181, MS192(T), MS200(T), MS210, MS211, MS230, MS250, MSE140, MSE160, MSE180 | 35 см / 14 дюймов | 3/8” | 1,3 мм | 50 шт. |
| MS180, MS181, MS192(T), MS200(T), MS210, MS211, MS230, MS250, MSE140, MSE160, MSE180 | 40 см / 16 дюймов | 3/8” | 1,3 мм | 55 шт. |
| MS240, MS260, MS261 | 40 см / 16 дюймов | 3/8” | 1,3 мм | 60 шт. |
| MS210, MS211, MS230, MS250, MSE140, MSE160, MSE180, MS200(T), MSE140, MSE160, MSE180 ( MS200(T), MSE140, MSE160, MSE180 – 61 звено) | 45 см / 18 дюймов | 3/8” | 1,3 мм | 62 шт. |
| MS240, MS260, MS261 | 45 см / 18 дюймов | 3/8” | 1,3 мм | 66 шт. |
| MS240, MS260, MS261, MS270, MS280, MS290, MS390 | 32 см / 13 дюймов | 0,325” | 1,5 мм | 56 шт. |
| MS210, MS211, MS230, MS250 | 35 см / 14 дюймов | 0,325” | 1,5 мм | 56 шт. |
| MS240, MS260, MS261, MS270, MS280, MS290, MS390, MS341, MS361, MS362 | 37 см / 15 дюймов | 0,325” | 1,5 мм | 62 шт. |
| MS240, MS260, MS261, MS270, MS280, MS290, MS390 | 32 см / 13 дюймов | 0,325” | 1,6 мм | 56 шт. |
| MS240, MS260, MS261, MS270, MS280, MS290, MS390, MS341, MS361, MS362 | 32 см / 13 дюймов | 3/8” | 1,6 мм | 50 шт. |
| MS210, MS211, MS230, MS250 | 35 см / 14 дюймов | 0,325” | 1,6 мм | 56 шт. |
| MS240, MS260, MS261, MS270, MS280, MS290, MS390, MS341, MS361, MS362, MS440, MS441, MS460, MSE220 ( MS440, MS441, MS460 – 64 звена, MSE220– 63звена) | 37 см / 15 дюймов | 0,325” | 1,6 мм | 62 шт. |
| MS240, MS260, MS261, MS270, MS280, MS290, MS390, MS341, MS361, MS362, MS440, MS441, MS460, MSE220 (MSE220– 57звеньев) | 37 см / 15 дюймов | 3/8” | 1,6 мм | 56 шт. |
| MS210, MS211, MS230, MS250 | 40 см / 16 дюймов | 0,325” | 1,6 мм | 62 шт. |
| MS240, 026, MS260, MS261, MS270, MS280, MS290, MS390, MSE220, MS341, MS361,MS362, MS440, MS441, MS460 ( MS341, MS361,MS362, MS440, MS441,MS460 – 68 звеньев) | 40 см / 16 дюймов | 0,325” | 1,6 мм | 67 шт. |
| MS240, MS260, MS261, MS270, MS280, MS290, MS390, MS341, MS361, MS362, MS440, MS441,MS460, MS650, MS660, MSE220 | 40 см / 16 дюймов | 3/8” | 1,6 мм | 60 шт. |
| MS650, MS660 | 40 см / 16 дюймов | 0,404” | 1,6 мм | 55 шт. |
| MS250 | 45 см / 18 дюймов | 0,325” | 1,6 мм | 68 шт. |
| MS240, MS260, MS261, MS270, MS280, MS290, MS390, MSE220, MS341, MS361,MS362, MS440, MS441, MS460 ( MS341, MS361,MS362, MS440, MS441,MS460 – 75 звеньев) | 45 см / 18 дюймов | 0,325” | 1,6 мм | 74 шт. |
| MS240, MS260, MS261, MS270, MS280, MS290, MS390, MS341, MS361, MS362, MS440, MS441,MS460, MS650, MS660, MSE220 | 45 см / 18 дюймов | 3/8” | 1,6 мм | 66 шт. |
| MS650, MS660 | 45 см / 18 дюймов | 0,404” | 1,6 мм | 60 шт. |
| MS341, MS361, MS362, MS440, MS441, MS460, MS290, MS390, MSE220 ( MS290, MS390, MSE220 – 81 звено) | 50 см / 20 дюймов | 0,325” | 1,6 мм | 82 шт. |
| MS290, MS390, MS341, MS360, MS361, MS362, MS440, MS441,MS460, MS460R, MS650, MS660, MSE220 | 50 см / 20 дюймов | 3/8” | 1,6 мм | 72 шт. |
| MS650, MS660 | 50 см / 20 дюймов | 0,404” | 1,6 мм | 66 шт. |
| MS290, MS390, MS440, MS441, MS460, MS650, MS660, MS780, MS880 | 63 см / 25 дюймов | 3/8” | 1,6 мм | 84 шт. |
| MS440, MS441, MS460, MS650, MS660 | 75 см / 30 дюймов | 3/8” | 1,6 мм | 98 шт. |
| MS780, MS880 | 150 см / 60 дюймов | 0,404” | 1,6 мм | 173 шт. |
| ТАБЛИЦА РАЗМЕРА ПИЛЬНОЙ ЦЕПИ И ШИНЫ ДЛЯ БЕНЗОПИЛ | ||||
| CHAMPION | ||||
| Модель бензопилы | Длина шины | Шаг цепи | Паз шины | Кол-во звеньев |
| 116, 138, 216, 220N, 242, 320N, 335, 420 | 40 см / 16 дюймов | 3/8” | 1,3 мм | 56 шт. |
| 138, 242, 255, 341, 345 | 45 см / 18 дюймов | 3/8” | 1,3 мм | 61 шт. |
| ТАБЛИЦА РАЗМЕРА ПИЛЬНОЙ ЦЕПИ И ШИНЫ ДЛЯ БЕНЗОПИЛ | ||||
| HITACHI | ||||
| Модель бензопилы | Длина шины | Шаг цепи | Паз шины | Кол-во звеньев |
| CS 350A, CS35EG(S), CS35EH(S), CS35EJ | 35 см / 14 дюймов | 3/8” | 1,3 мм | 52 шт. |
| CS38EB, CS38EK, CS38EL | 38 см / 15 дюймов | 0,325” | 1,3 мм | 64 шт. |
| CS40EK, CS40EL | 40 см / 16 дюймов | 0,325” | 1,3 мм | 66 шт. |
| CS45EK, CS45EL | 45 см / 18 дюймов | 0,325” | 1,3 мм | 72 шт. |
| CS40EM | 40 см / 16 дюймов | 0,325” | 1,5 мм | 66 шт. |
| CS45EM | 45 см / 18 дюймов | 0,325” | 1,5 мм | 72 шт. |
| ТАБЛИЦА РАЗМЕРА ПИЛЬНОЙ ЦЕПИ И ШИНЫ ДЛЯ БЕНЗОПИЛ | ||||
| EFCO | ||||
| Модель бензопилы | Длина шины | Шаг цепи | Паз шины | Кол-во звеньев |
| 125, MT2600 | 25 см / 10 дюймов | 1/4” | 1,3 мм | 60 шт. |
| 132S, 15E | 30 см / 12 дюймов | 3/8” | 1,3 мм | 44 шт. |
| 132S, 17E | 35 см / 14 дюймов | 3/8” | 1,3 мм | 50 шт. |
| 140S, 141S | 40 см / 16 дюймов | 3/8” | 1,3 мм | 56 шт. |
| 136, 137, 140, 19E, EF2000E | 40 см / 16 дюймов | 3/8” | 1,3 мм | 57 шт. |
| 146, 147, 151, 152, 156, 162 | 40 см / 16 дюймов | 0,325” | 1,5 мм | 66 шт. |
| 146, 147, 151, 152, 156, 162, 171, 181 | 45 см / 18 дюймов | 0,325” | 1,5 мм | 72 шт. |
| 165HD | 45 см / 18 дюймов | 3/8” | 1,5 мм | 68 шт. |
| ТАБЛИЦА РАЗМЕРА ПИЛЬНОЙ ЦЕПИ И ШИНЫ ДЛЯ БЕНЗОПИЛ | ||||
| MCCULLOCH | ||||
| Модель бензопилы | Длина шины | Шаг цепи | Паз шины | Кол-во звеньев |
| MacCat438 | 30 см / 12 дюймов | 3/8” | 1,3 мм | 45 шт. |
| MacCat438 | 35 см / 14 дюймов | 3/8” | 1,3 мм | 50 шт. |
| InLine 1650, InLine 1800T, Mac 738, Elektramac235, E ProMac 1900 | 35 см / 14 дюймов | 3/8” | 1,3 мм | 52 шт. |
| MacCat438 | 40 см / 16 дюймов | 3/8” | 1,3 мм | 55 шт. |
| Mac325, Mac335, MacCat438, MacCat440, MacCat441, Mac740, Mac842, Elektramac316, Elektramac340 | 40 см / 16 дюймов | 3/8” | 1,3 мм | 56 шт. |
| MacCat438 | 45 см / 18 дюймов | 3/8” | 1,3 мм | 60 шт. |
| ТАБЛИЦА РАЗМЕРА ПИЛЬНОЙ ЦЕПИ И ШИНЫ ДЛЯ БЕНЗОПИЛ | ||||
| ECHO | ||||
| Модель бензопилы | Длина шины | Шаг цепи | Паз шины | Кол-во звеньев |
| CS-2600(ES), CS-260T(TES), CS-2700(ES), CS-270WES | 25 см / 10 дюймов | 3/8” | 1,3 мм | 40 шт. |
| CS-2700(ES), CS-270WES, CS-3500, CS-350WES | 30 см / 12 дюймов | 3/8” | 1,3 мм | 47 шт. |
| CS-3050, CS-3500, CS-350WES, CS-370ES | 35 см / 14 дюймов | 3/8” | 1,3 мм | 53 шт. |
| , CS-3700ES, CS-4200ES | 40 см / 16 дюймов | 0,325” | 1,3 мм | 66 шт. |
| CS-3500, CS-350WES, CS-370ES | 40 см / 16 дюймов | 3/8” | 1,3 мм | 58 шт. |
| CS-3700ES, CS-370ES, CS-4200ES | 33 см / 13 дюймов | 0,325” | 1,5 мм | 56 шт. |
| CS-3700ES, CS-370ES, CS-4200ES, CS-420ES, CS-450, CS-5100 | 38 см / 15 дюймов | 0,325” | 1,5 мм | 64 шт. |
| CS-4200ES, CS-420ES | 43 см / 17 дюймов | 0,325” | 1,5 мм | 72 шт. |
| CS-450, CS-5100 | 45 см / 18 дюймов | 0,325” | 1,5 мм | 72 шт. |
| CS-600, CS-680, CS-8002 | 45 см / 18 дюймов | 3/8” | 1,5 мм | 64 шт. |
| CS-450, CS-5100 | 50 см / 20 дюймов | 0,325” | 1,5 мм | 80 шт. |
| CS-600, CS-680, CS-8002 | 50 см / 20 дюймов | 3/8” | 1,5 мм | 72 шт. |
Технические параметры цепей
Подбирая цепь для бензопилы, Вам необходимо обратить внимание на несколько важных характеристик:
- количество звеньев;
- шаг цепи;
- толщина ведущего звена;
- назначение использования.
Кроме того, на нашем сайте Вы можете подобрать цепь по модели пилы через справочник цепных пил.

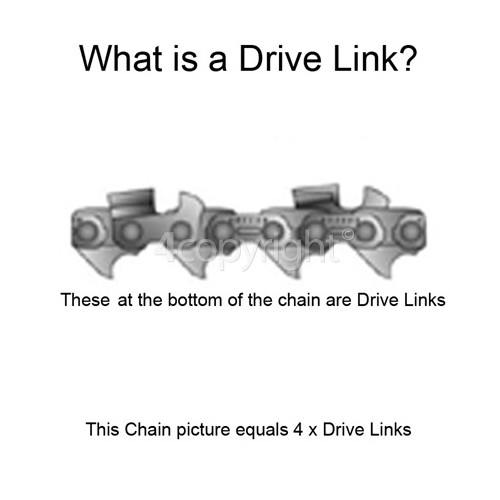

Количество звеньев цепи. Определяется по внутренним зубцам цепи.
Шаг цепи — расстояние между тремя последовательно расположенными заклепками, деленное на два. Это определяющий параметр, и в зависимости от его значения все существующие цепи подразделяются на пять групп с шагом 1/4’’, 0,325’’, 3/8’’, 0,404’’ и 3/4’’.
Шаг 1/4’’ (6,35 мм) свойственен небольшим цепям, устанавливаемым на маломощные одноручные пилы.
Цепи с шагами 0,325’’ (8,25 мм) и 3/8’’ (9,3 мм) — наиболее распространенные варианты. Более 80% производимых по всему миру пил комплектуются именно ими.
Шаги 0,404’’ (10,26 мм) и 3/4’’ (19,05 мм) отличают цепи с более крупными звеньями и повышенной производительностью. В течение нескольких десятилетий ими комплектовали пилы российского производства, но сейчас устанавливают лишь на мощные валочные пилы и харвестерное оборудование.
Чем больше шаг цепи, тем крупнее составляющие ее звенья и тем выше ее производительность, но шире пропил. Для преодоления возрастающего сопротивления резанию требуется более мощная пила. У цепей с маленьким шагом другие преимущества — большее число зубьев на единицу длины, плавное движение в пропиле и, соответственно, сниженная вибрация, более чистый рез.
Толщина ведущего звена. Во время работы цепь скользит в пазу шины, и это скольжение должно быть плавным, без зацепов и в то же время без лишней «болтанки».
Толщина хвостовика и толщина паза должны строго соответствовать друг другу, что повышает надежность посадки цепи и исключает вероятность ее «соскока». Все предусмотрено пять стандартных размеров:
- 1,1 мм (0,043’’) для маломощных пил
- 1,3 мм (0,050’’) бытовые и полупрофессиональные цепи,
- 1,5 мм (0,058’’) мощные и производительные пилы,
- 1,6 мм (0,063’’) и 2,0 мм (0,080’’) высокопрофессиональные пилы.
Назначение использования накладывает свои требования к используемым цепям. Например, при необходимости распиловки твердой и загрязненной древесины или при сносе и строительстве сооружений – лучше использовать специальные твердосплавные цепи Picco Duro или Rapid Duro, имеющие твердосплавные зубья или накладки, дающие им непревзойденную прочность и долговечность использования. Некоторые работы просто невозможно выполнить без их помощи.
Так же известно, что для продольной распиловки древесины (вдоль волокон) желательно использовать специальные цепи.
Основное различие между цепями продольного и поперечного типа — это углы атаки режущих звеньев. Для цепей поперечного пиления они составляют 25–35 градусов. У цепей для продольного пиления
(например цепи Stihl Picco Micro X) углы более острые — от 5 до 15 градусов.
Использование цепей несообразно их назначения приводит либо к пониженной производительности, либо к повышенной «агрессивности», сильной вибрации и дополнительной нагрузке на двигатель бензопилы.
Дополнительными характеристиками цепи являются высота профиля и глубина резанья.
Высота профиля. Цепи бывают высоко- и низкопрофильными в зависимости от высоты режущей кромки над плоскостью направляющей шины. Высокопрофильные цепи, обычно, используют в профессиональных целях для получения максимальной производительности пиления. Низкопрофильные цепи устанавливают на бензопилы бытового и любительского класса, т.к. благодаря увеличенной площади опоры режущих звеньев и сниженной толщине срезаемой стружки они более безопасны.
Глубина резания — это величина зазора между верхней гранью зуба и ограничителем пропила, регулирующая толщину стружки. Чаще всего встречаются образцы с зазорами в 0,025 дюйма (или 0,635 мм) и 0,030 дюйма (или 0,762 мм), реже — с зазорами до 0,07 дюйма (или 1,778 мм), последние предназначены для агрегатов машинной валки леса.
Глубина резания в значительной степени определяет производительность пиления. Чем больше зазор — тем выше производительность. Оборотной стороной производительности является вибрация. Так цепи с маленькой глубиной резания в пропиле движутся мягче, меньше «дергаются». Поэтому для баланса вибрации и производительности, часто на цепи с большим шагом устанавливают резцы с малой глубиной резания, и наоборот.
Как измерить шину для бензопилы
Шины для цепной пилы бывают разных размеров. Мощные бензопилы поставляются с 20-дюймовыми шинами, а менее мощные — с 18-дюймовыми или меньше. Самый простой способ узнать размер шины — проверить руководство пользователя бензопилы.
К каждой модели прилагается инструкция, в которой указана длина стержня в дюймах.
Не беспокойтесь, если вы потеряли руководство пользователя. Есть еще один способ. Размер бруска вы можете измерить сами.
Следуйте нашему пошаговому руководству, чтобы измерить шину бензопилы за несколько минут.
Схема
Шаги по измерению шины бензопилы- Полезная длина шины бензопилы называется условной длиной. Сначала нужно измерить вызываемую длину.
- С помощью ленты измерьте длину бензопилы от ее передней части до кладовки.
- Вы должны всегда округлять размер до ближайшего наибольшего четного числа в дюймах. Это связано с тем, что стержни цепи обозначаются только в дюймах четными числами.
- Например, если длина стержня составляет 15 дюймов, вы должны считать его равным 16 дюймам. В случае 16 ¾ дюймов считайте, что это 18 дюймов.
Даже без руководства пользователя существует два способа определения размера цепи.
На деталях бензопилы будут проштампованы размеры. Вы можете либо поискать эти цифры, либо измерить цепь самостоятельно.
Несомненно, это самый простой способ определить размер цепи вашей бензопилы. Вам нужно найти три параметра, чтобы определить размер цепи. Это шаг , калибр и приводные звенья . Найти их можно возле задней части бензопилы в месте крепления.
Способ 2. Измерение размера цепи бензопилыВ этом методе размер цепи измеряется вручную. Для этого нужно измерить два параметра. их 9Шаг и калибр 0011.
Как измерить шагШаг — это расстояние между одним ведущим звеном и другим. Чтобы измерить шаг, рассчитайте расстояние между 3 последовательными заклепками. Теперь разделите значение на 2. Это даст вам измерение высоты тона. Большинство цепей имеют размер шага ⅜ дюйма и 0,325 дюйма.
Как измерить калибр цепи Ширина канавки называется калибром.
Это место, где цепь соединяется со стержнем. Выполните следующие действия, чтобы измерить толщину цепи.
- Очистите канавку стержня с помощью отвертки или любого чистящего инструмента.
- Попробуйте вставить четвертак, пенни и десятицентовик в канавку.
- Определите, какой из них идеально входит в канавку, не прикладывая дополнительных усилий.
- Если четверть входит в канавку, цепь имеет калибр 0,063. Если пенни или десятицентовик входят в канавку, цепь имеет калибры 0,058 и 0,050 соответственно.
Измерение шага и толщины даст вам размер вашей цепи бензопилы.
Часто задаваемые вопросы1. Как измерить длину цепи бензопилы?
Используя рулетку, измерьте длину бензопилы от переднего конца до кладовки. Это полезная длина бензопилы, именуемая называемой длиной. Теперь округлите число до ближайшего четного числа.
Это даст вам длину цепи бензопилы в дюймах.
2. Что означают цифры на шинах бензопилы?
Количество шин цепной пилы обозначает шаг, толщину и количество ведущих звеньев. Вы можете найти эти номера рядом с задней частью шины бензопилы в месте крепления. Эти числа дадут вам размер вашей цепи бензопилы.
3. Можно ли поставить 18-дюймовую шину на 14-дюймовую бензопилу?
Пильные шины бывают размеров от 12 до 40 дюймов. Вы можете использовать 18-дюймовую шину на 14-дюймовой бензопиле. Однако это не рекомендуется. Вы не добьетесь наилучших результатов резки, если шина больше бензопилы.
4. Можно ли запустить бензопилу без шины?
Нет, без шины нельзя запускать бензопилу. Если запустить бензопилу без шины, сцепление и ведущая звездочка отцепятся от бензопилы.
Это выведет машину из строя и может привести к травмам со смертельным исходом.
5. Какой шаг цепи у бензопилы?
Шаг цепи — это расстояние между двумя ведущими звеньями. Чтобы рассчитать шаг цепи, измерьте расстояние между 3 последовательными заклепками и разделите значение на 2. Большинство цепей имеют размер шага ⅜ дюйма и 0,325 дюйма.
Заключение Как видите, измерить шину и цепь бензопилы несложно даже без руководства пользователя. Чтобы рассчитать размер шины бензопилы, необходимо измерить названную длину и округлить ее до ближайшего четного числа.
В случае измерения цепей бензопилы вы можете либо использовать маркировку на шине, либо измерить размер самостоятельно. Вы должны рассчитать шаг и калибр для измерения размера цепи.
Если у вас есть какие-либо вопросы или сомнения, сообщите нам об этом в разделе комментариев ниже. Мы поможем вам.
Вы также можете использовать поле комментариев, чтобы опубликовать свои мысли и мнения о статье.
Какой тип напильника вам нужен
Напильники для бензопилы очень важны, поскольку они могут помочь продлить срок службы вашей цепи бензопилы. Резка тупыми цепями приводит к повышенному расходу топлива, а также к чрезмерному износу бензопилы, поэтому важно всегда использовать острые цепи. Вместо замены цепи, когда она затупится и затупится, вы можете использовать напильник для заточки режущих зубьев, что повысит эффективность работы бензопилы.
Однако не каждая цепь бензопилы одинакова, и выбор правильного напильника имеет первостепенное значение, поскольку он должен соответствовать вашей цепи; выбор неправильного напильника снизит производительность пильной цепи. Чтобы быть абсолютно уверенным, какой тип напильника вам нужен для вашей цепи, вы должны проверить руководство производителя.
Размеры файлов
Проще говоря, тип нужного вам напильника напрямую соответствует размеру шага вашей цепи.
Чем больше шаг, тем выше будут режущие зубья. Следовательно, чем выше будут зубцы, тем больше должен быть файл. Если вы не знаете шаг цепной пилы, вы можете измерить его, измерив расстояние между тремя заклепками.
Важно также понимать, что могут понадобиться разные напильники для разных режущих зубов, если они не одного типа. Учитывая, что существуют различные типы долота, когда речь идет о цепях бензопилы, для каждого типа долота потребуется свой тип напильника.
После того, как вы определили шаг цепи для своей цепной пилы, вы можете определить размер необходимого напильника, используя эту таблицу:
| Шаг цепи | Диаметр круглого напильника |
| 1/4 дюйма | 4,0 мм |
| .325 | 4,8 мм |
| 3/8 дюйма | 5,2 мм |
| .404 | 5,5 мм |
Профили файлов
Вы должны использовать только специальные напильники для заточки бензопил.
