Сделать лебёдки ручные сделать самому своими руками очень просто!

Сделанные лебедки ручные своими руками незаменимы в хозяйстве, а также при строительстве дома или для транспортного средства, которое может выступать тягачом в тех или иных ситуациях. Они нужны для подъёма груза, при возведении различных конструкций и перемещении грузов по площадке. Этот строительный элемент может применяться как самостоятельный механизм на погрузочных и разгрузочных работах. Но не всегда можно купить электрическую или механическую лебёдку, ведь это может быть дорого и неудобно. Если владелец дома или стройки живёт в посёлке, то не всегда есть возможность выехать в ближайший город для того, чтобы сделать такое приобретение. Поэтому нужно уметь делать лебедки ручные своими руками – это может пригодиться в любой момент. Подобные механизмы всегда должны быть в доме, ведь бывают различные ситуации, когда они могут понадобиться.

Что нужно учитывать при выборе?

Для начала стоит разобраться в том, какие бывают эти конструкции и для чего их используют. Ведь если придётся делать этот элемент самостоятельно, необходимо понимать, что именно сооружать и для чего. По назначению лебёдка может быть тяговая (для перемещения по горизонтали) и подъёмная (для подъёма и опускания груза). По типу привода данные конструкции подразделяются на электрические и ручные, а по принципу действия: механика, гидравлика, рычаги, а также скреперные и червячные элементы для понятия груза. Стоит отметить, что от типа и способа работы механизма зависит монтаж устройства. Рычаги могут применяться, если нужно переместить груз, например, в металлопрокате или в строительном супермаркете. При помощи нее можно производить перемещение как горизонтально, так и вертикально. Сделанные лебедки ручные своими руками могут применяться на складах, где нужно постоянно перемещать мешки или коробки с какой-то продукцией.

С чего нужно начинать сбор конструкции?

Выбрав тип механизма, можно приступать к изготовлению конструкции. В магазине нужно купить резьбовую шпильку, которая будет в дальнейшем вращаться, а гайка будет её закреплять. Нужно закрепить их на подшипниках, прикрепить трос, который при этом пропускается через специальные опоры и перекидывается через блок. На конце этого троса делается крюк и система строп. Вручную вставляется привод шпильки и крепится шестерёнка. Благодаря подручным средствам и таким нехитрым действиям изготовляются прочные и надёжные лебедки ручные своими руками, которые можно использовать для разных целей. Так, в хозяйстве появится необходимая конструкция, которая всегда пригодится.

Транспортное средство с лебёдкой – уверенное движение по бездорожью

Рано или поздно автовладелец, которому приходится передвигаться по плохой дороге, сталкивается с проблемой приобретения данной конструкции. Ручная лебедка для автомобиля – это незаменимая вещь, которая может пригодиться в любой момент. Конечно, на рынке представлено огромное множество подобных элементов, но всё-таки сделанная самостоятельно, подобная конструкция будет надёжным помощником в разных ситуациях. Работать такое устройство будет исправно, а мощность будет зависеть от физической силы человека и длины рычага, к которому прилагаются усилия.

Основной узел – это барабан с тросом. Ручная лебедка для автомобиля делается очень просто, ведь можно найти готовые детали и просто их собрать вместе. Например, барабан или ступицы от “Жигулей” – всё это пригодится для сбора конструкции. Если подручных материалов нет, тогда придётся сделать их самостоятельно. К отрезку толстостенной трубы приварить щёчки. В зависимости от конструкции можно приварить ещё ведомую шестерню, а в трубе сделать место под подшипники.

Всем известно, что “Джипы” – это надёжные машины, но и им порой необходимо подобное устройство, чтобы выполнять какие-то работы. Ручная лебедка для внедорожника должна быть крепкая и долговечная. Поэтому её лучше сделать самостоятельно, чтобы быть уверенным во всех деталях и элементах.

Червячная передача – высокая степень надёжности

Во многих механизмах подобного типа, имеющих большую грузоподъёмность, предусмотрено управление скоростью движения троса. Благодаря этому можно изменять интенсивность прилагаемых физических усилий. Ручная лебедка червячная может иметь многообразие вариантов крепления. Такое устройство отличается простотой эксплуатации и существенной надёжностью. При помощи данного элемента, предназначенного для грузоподъёмности, можно производить монтажные, ремонтные и строительные работы. При этом лебёдка будет иметь высокий уровень безопасности при работе. Она должна обладать комфортной рукояткой, а червячный редуктор сможет обеспечить прекрасную возможность удержания нагрузки.

Надёжный и крепкий механизм – быстрая и лёгкая работа

Если необходимо перестелить крышу или оштукатурить стены до второго этажа или выше, тогда понадобится лебедка механическая ручная, при помощи которой можно поднять наверх черепицу или другой материал. Такие конструкции приобретают владельцы загородных участков и дорогостоящих гаражей. В общем, лебёдка пригодится на все случаи жизни, необходимо только, чтобы она была рассчитана на большую грузоподъёмность и не поломалась при первом же использовании. Элементы данной конструкции могут быть подвержены коррозии, поэтому металлические детали можно обработать специальным раствором, предотвращающим появление ржавчины. Благодаря этому лебёдка будет долго служить и производить подъём грузов.

Лебедка своими руками ручная электролебедка как сделать

Содержание

1. Лебедка с электроприводом
2. Порядок действий при изготовлении электрической лебедки
3. Ручная лебедка своими руками
4. Инструкция самостоятельного сбора лебедки
5. Гидравлический привод лебедки

У владельцев внедорожников, пикапов и любителей экстремальных прохождений по бездорожью, помимо необходимых ему снаряжений, обязан быть такой помощник, как лебедка. На территориях с трудной дорогой или грунтами, возрастает вероятность неприятного застревания автомобиля, вот тут-то спасательное приспособление и выручит.

У механизмов разная конструкция, но принцип работы у всех одинаковый. Барабан у тягового устройства оборудован вращающимся тросом, который начинает работать с применением человеческой силы или при наличии редуктора.

Лебедка с электроприводом

Чаще всего мастера предпочитают изобретать такой механизм. Обосновывается это тем, что достаточно простая конструкция, обладает высоким коэффициентом полезного действия. Роль привода лебедки может выполнять стартер или автогенератор. Подключение стартера, сделает устройство компактных размеров.

Независимо от питания механизма, он должен обладать огромным показателем крутящего момента, который способен помочь выбраться транспорту из оврага.

Обратите внимание на количество поглощаемой электроэнергии с аккумулятора. И запаситесь батареями с большей емкостью, чтобы работа устройства была хорошей мощности и долго держала заряд.

Чтобы собрать электрический привод, можно использовать устройство стартера от ВАЗа. Его мощности вполне хватит, чтобы вытащить седан или внедорожник из болота.

Редуктор можно взять из старой дрели.

Так же потребуется:

• Вал с шестерней
• Подшипники
• Барабанная труба
• Лист из металла
• Пластины из металла
• Болты
• Гайки
• Несколько стрежней

Электрическую лебедку хорошо собирать тем, что для производства можно использовать много подручных материалов лежащих без дела.

Обязательно запаситесь болгаркой, разводным ключом и сварочным аппаратом.

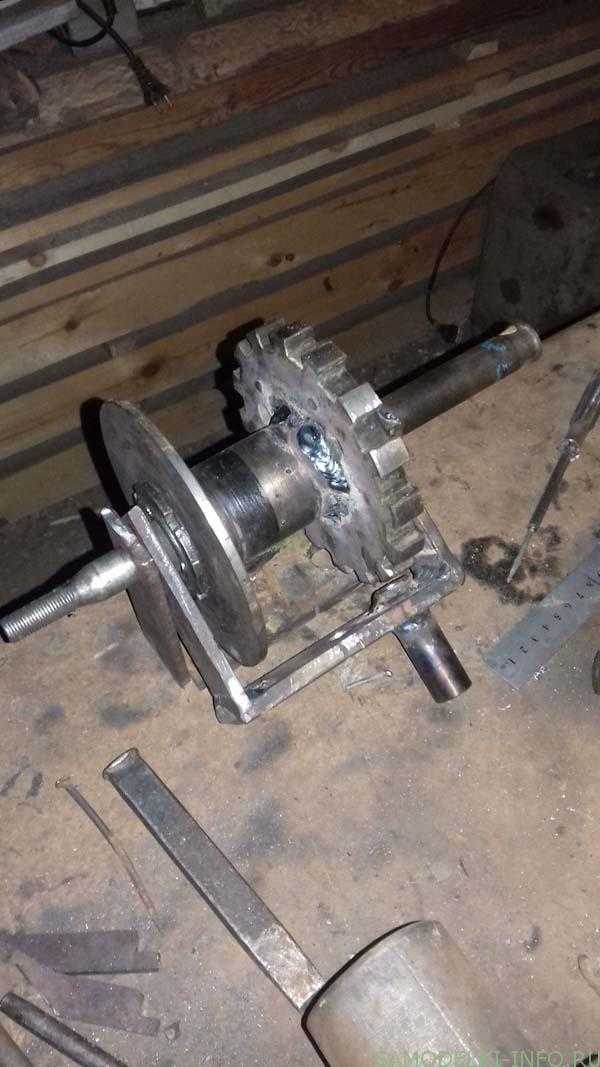

Порядок действий при изготовлении электрической лебедки

Процесс работы над сооружением самодельной лебедки не сложный, но стоит очень внимательно работать и держать строгую последовательность действий.

1. Присоедините электродвигатель к редуктору.
2. Приварите трубку, просверлите с обратной стороны и установите гайки к шестерне двигателя. Наденьте ее, проверьте способность редуктора увеличивать скорость и зафиксируйте.
3. Возьмите кусок трубы, чтобы сделать барабан. К ее боковым частям приварите пару металлических пластин (они послужат ограничителем веревки). Сделайте в пластинах отверстие, проденьте в него вал, приварите. Соблюдайте, чтобы оси были ровные, иначе могут создаваться вибрации, а механизм будет болтаться.
4. Возьмите две металлические пластины, квадратной формы. Их размер должен быть больше, чем диаметр барабанных. Просверлите углы и центр пластин, сделав в них отверстие. Приварите к ним подшипники и сквозь, проденьте барабанный вал.
5. Для сборки, возьмите четыре болтика, проденьте их через две монтажные пластины, с обратной стороны накрутите гайки. Такое следует сделать со всех углов. К ним же, прикрепите устройство редуктора. Валовая шестерня должна сцепиться с редукторной.
6. Последний шаг это изготовление каркаса электролебедки. Возьмите квадратные профили из металла, соедините их, сделав прямоугольник, приварите к нему квадратные стальные пластины. Проведите фиксацию редуктора и мотора.

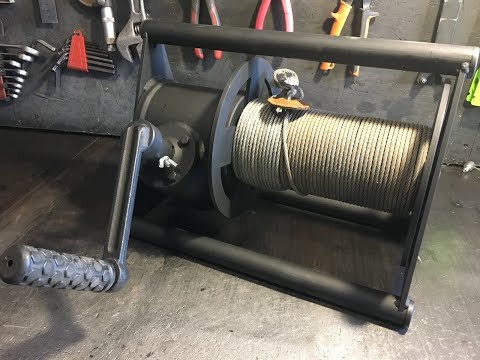

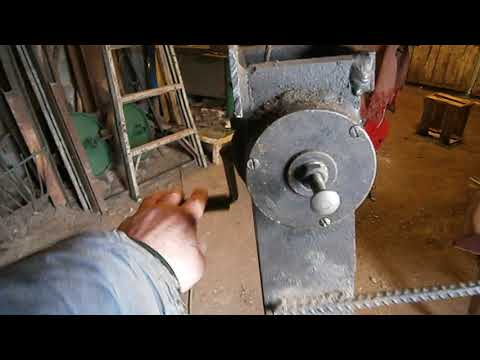

Ручная лебедка своими руками

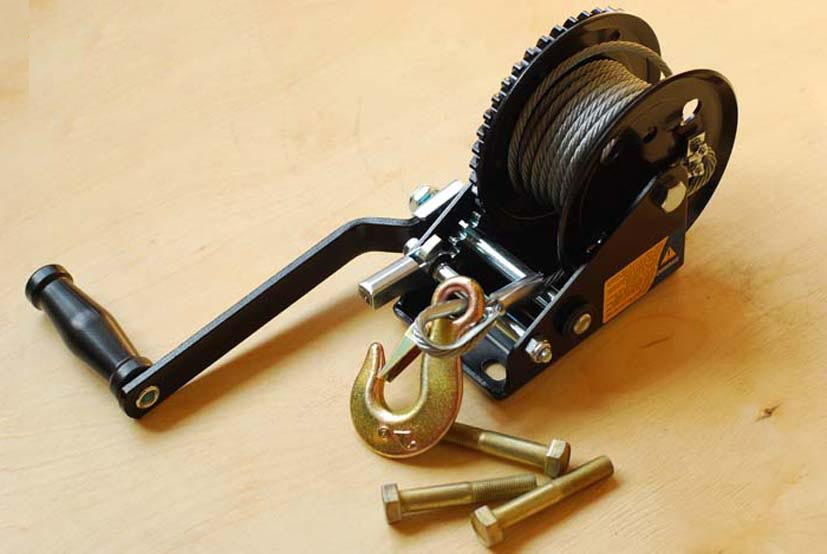

Работают от ручного усилия приложенного человеком, чем больше рычаг и прикладываемая физическая сила, тем больше будет мощность. Преимущество механизма, в возможности его использовать, когда рядом нет источника энергии.

Ход действий в конструировании похож на тот, что у электро-устройства, можно придерживаться такому же порядку, но электрический двигатель следует заменить рукояткой.

Использование редуктора позволяет облегчить физическое усилие человека, но мощность все равно будет зависеть от прилагаемой силы.

Инструкция самостоятельного сбора лебедки

1. Сначала разложите инструментарий: трос, металлопрокат, швеллеры и шкивы, блоки, гайки и резьбовые шпильки.
2. Шпилька должна быть длиной до 2 м, с ее помощью рабочий ход будет достигать 180 см.
3. Для суппорта нужен швеллер, металлические профили или металлопрокат. Еще можно использовать лебедочный каркас, сделанный из деревянных брусьев. Форма каркаса должна быть буквой «П».
4. Боковые стороны рассверлите для отверстий, куда будут вставляться подшипники и шпильки с резьбой.
5. Гайки приварите к металлической прямоугольной пластине. Тут же просверлите отверстие для троса.
6. Определите, на какой стороне в соотношении с автомобилем, будет крепиться лебедка, и с той же стороны приварите уголок, закрепив тросовый блок, а к другой сварите шкив. По желанию, шкивы заменяют звездочками, применяя закольцованную цепь ручной тяги.
7. Подгоните торец шпильки вовнутрь диаметра.

Можно приступать к креплению на автомобиль. Обычно лебедки самодельного типа фиксируются наперед бампера машины. А портативные модели, можно складывать в багажное отделение и если есть необходимость – устанавливать.

Старайтесь соорудить лебедку небольшого размера, чтобы не причинять себе неудобства и сделать использование проще.

Помимо выше перечисленных устройств, своими руками так же можно сделать лебедку с гидравлическим приводом.

Изготовление устройства, представляет собой сложную конструкцию с добавлением составляющих. Среди них есть бак для масла с масляным насосом и гидропривод. Механизм трудно соорудить самостоятельно из-за довольно габаритных размеров, но именно эта характеристика может послужить обеспечением максимальной тяги.

Преимуществом гидравлического привода является минимум затрачиваемой энергии и выделяющая, среди других, мощность.

Все-таки, самодельные лебедки больше подойдут для редкого домашнего использования. Чтобы быть уверенным, в безопасности механизма и в его тяговых способностях, рекомендуем купить лебедку с подходящими для вас параметрами.

Все, что вам нужно знать о лебедке Раскрытие секретов лебедки

Лебедка — популярный термин среди любителей езды по бездорожью. Хотя лебедка может спасти жизнь, когда ваш автомобиль застревает в грязи или песке, любая ситуация с лебедкой может быть потенциальным риском несчастного случая. Использование лебедки без надлежащих мер предосторожности и правил эксплуатации может привести к серьезным травмам или даже к несчастным случаям со смертельным исходом.

Независимо от того, являетесь ли вы энтузиастом вождения по бездорожью 4X4, изучение лебедки, ее основ безопасности и технического обслуживания может оказаться очень полезным. Об этом вы узнаете из этого краткого руководства.

A. Основы работы с лебедкой

Лебедка — это простое механическое устройство, позволяющее натягивать или распускать трос. По сути, это помогает вам отрегулировать натяжение троса лебедки, обычно сделанного из стали. Хотя лебедки с ручным управлением все еще используются, сейчас более распространены электрические модели.

Чтобы безопасно пользоваться лебедкой, вам необходимо понять, как она работает. Типичная лебедка (электрический вариант) состоит из следующих частей, каждая из которых играет определенную роль.

1) Тормоз: Тормоз останавливает лебедку от натяжения нежелательного троса лебедки. В лебедках с электрическим приводом тормоз включается автоматически в момент выключения двигателя.

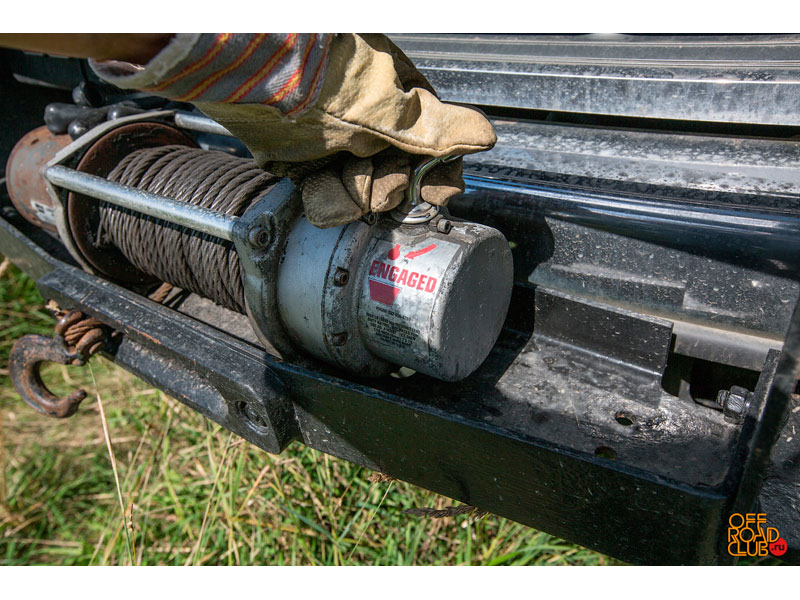

2) Муфта: Муфта позволяет управлять вращением барабана лебедки. Когда вы выключаете сцепление, барабан отсоединяется от зубчатой ​​передачи, позволяя ему свободно вращаться (свободная намотка). После включения сцепления барабан снова блокируется в зубчатой ​​передаче, предотвращая ее свободное вращение. После включения сцепления можно приступать к лебедке.

3) Блок управления: В блоке управления находятся все электронные компоненты лебедки. Большинство лебедок теперь поставляются с водонепроницаемым блоком управления. Его часто размещают на самой лебедке или рядом с ней. Блок управления передает сигналы с пульта дистанционного управления на двигатель.

4) Барабан: Представляет собой полый металлический цилиндр. Когда вы включаете двигатель, барабан начинает вращаться, наматывая на себя трос. Вы можете использовать пульт дистанционного управления, чтобы изменить направление вращения барабана.

5) Направляющая или проволочный трос: Как видно из названия, удлинитель или проволочный трос направляет трос, когда он наматывается на барабан. Назначение клюза – свести к минимуму повреждение троса, когда он проходит через крепление лебедки или бампер. Двумя наиболее распространенными клюзами для лебедок являются роликовый клюз и тросовый клюз.

6) Зубчатая передача: Зубчатая передача является соединительным звеном между электродвигателем и зубчатой ​​передачей в лебедке. Он преобразует электрическую энергию в мощную механическую силу, что позволяет тянуть тяжелые предметы с помощью лебедки.

7) Двигатель: Электродвигатель предназначен для привода зубчатой ​​передачи лебедки. Система передач соединена с барабаном лебедки, на который наматывается трос при включении двигателя. Как правило, вы можете использовать аккумулятор вашего автомобиля для питания двигателя.

8) Пульт дистанционного управления: Пульт дистанционного управления помогает контролировать процесс лебедки (направления вращения барабана). Кроме того, дистанционное управление позволяет вам стоять в стороне от лебедки и троса, что снижает риск несчастного случая. Современные системы лебедок поставляются с проводным или беспроводным пультом дистанционного управления.

9) Линия лебедки или трос: Трос или трос лебедки обычно изготавливаются из стального троса или синтетических канатов. Тип материала каната, диаметр и длина определяют, какую нагрузку может тянуть лебедка. На конце троса имеется петля для крепления крюка.

B. Что нужно сделать перед началом работы

Хотя работа с лебедкой кажется крутой, к ней нельзя относиться легкомысленно. Перед тем, как начать тянуть свое транспортное средство с помощью лебедки, необходимо сделать следующее.

• Тщательно оцените ситуацию и соответствующим образом спланируйте работу лебедки.
• Обязательно используйте защитные перчатки, так как они защитят ваши руки от рваных ран и порезов.
• Держите при себе ремень для крюка и используйте его, когда вытаскиваете крюк из лебедки. Это также защитит ваши руки.
• Используйте D-образные скобы, так как они являются лучшим и самым безопасным способом соединения лебедки с якорем.
• Убедитесь, что один и тот же человек (вы) держит трос и пульт дистанционного управления.
• Если возможно, купите комплект лебедки, так как он включает в себя все необходимое для надлежащего подъема.
• Никогда не используйте спасательный ремень для лебедки. Это потенциальная угроза безопасности.
• Проверьте, сможет ли аккумулятор вашего автомобиля справиться с дополнительной нагрузкой.
• Даже если вы в перчатках, не позволяйте тросу лебедки скользить сквозь руки. Это все еще может привести к травмам.
• Всегда не торопитесь до и после установки лебедки в сборе. Трижды проверьте все, прежде чем начать буксировать свой автомобиль.
• Обязательно попрактикуйтесь в использовании лебедки, особенно если вы не использовали ее раньше.

C. Как пользоваться лебедкой

Использование лебедки требует правильной настройки, которой вы научитесь на практике. Три основных этапа использования лебедки:

1) Крепление лебедки

Во-первых, вам нужно правильно прикрепить лебедку к подходящему якорю. Следуйте этим методам крепления лебедки для бесперебойной работы.

• Наденьте перчатки, так как безопасность превыше всего.
• Если у вас есть проводной пульт дистанционного управления, подключите его к лебедке.
• Убедитесь, что кабель дистанционного управления проложен к сиденью водителя, если это возможно. Никогда не управляйте им, находясь рядом с лебедкой.
• Затем найдите подходящую точку крепления. В большинстве ситуаций вождения по бездорожью это обычно дерево, камень или другое транспортное средство.
• Убедитесь, что якорь достаточно крепкий, чтобы тянуть ваш автомобиль.
• Теперь освободите трос, освободив рычаг развертывания, и потяните его к точке крепления.
• Поместите защиту ствола дерева вокруг точки крепления для безопасного и эффективного использования лебедки.
• Проденьте D-образную скобу через две петли протектора ствола дерева, не затягивая ее слишком сильно.
• Вставьте крюк троса лебедки в D-образную скобу. Убедитесь, что кончик направлен вверх.
• Включите или заблокируйте сцепление, чтобы трос не выматывался из лебедки.
• Используя пульт дистанционного управления лебедкой, медленно потяните трос лебедки, пока он не натянется.

2) Вытаскивание автомобиля с помощью лебедки

Перед тем, как приступить к работе с лебедкой, обязательно очистите всю территорию. Попросите всех отойти на безопасное расстояние, потому что несчастные случаи с лебедкой могут привести к летальному исходу.

• Очистив территорию, сядьте за руль своего автомобиля.
• Пристегните ремень безопасности.
• Нажмите кнопку на пульте дистанционного управления, чтобы начать медленно поднимать автомобиль лебедкой.
• Вы можете отпускать кнопку каждые несколько секунд, чтобы обеспечить медленное и стабильное движение лебедки.
• Вы также можете нажать на подрулевой переключатель, чтобы ваш автомобиль двигался плавнее.
• Как только вы достигнете стабильной поверхности, остановите тягу лебедки.
• Перед выходом из автомобиля выключите пульт дистанционного управления.

3) Снятие лебедки

Прежде чем выйти из машины, осторожно двигайте автомобиль вперед. Это снимет напряжение с натянутого троса. Теперь вы можете выйти и начать снимать лебедку.

• Сначала вам нужно отцепить трос лебедки от D-образной скобы.
• Смотать трос лебедки с помощью пульта.
• Вы можете держать трос в руках и идти к лебедке, пока он сматывается.
• Отсоедините пульт дистанционного управления лебедкой.
• Снимите D-образную скобу и защиту ствола дерева.
• Храните все три предмета в безопасном и сухом месте в автомобиле.

D. Техника крепления лебедки

В зависимости от ситуации вам потребуется использовать подходящую технику крепления. Вы можете использовать три основных метода крепления лебедки:

1) Однолинейный

Это самый простой и наиболее распространенный способ крепления лебедки. Вам понадобится анкерная точка, D-образная скоба и защита ствола дерева (или ремень).

• Вы можете следовать шагам крепления, упомянутым в предыдущем пункте.
• Начните медленно тянуть автомобиль, пока он не достигнет устойчивой поверхности.

2) Двойной канат

С помощью этого метода крепления лебедки вы можете увеличить тяговое усилие на коротких дистанциях. В дополнение к обычным лебедочным принадлежностям вам также понадобится рывковый блок.

• Подсоедините блок рывка к протектору ствола дерева.
• Пропустите трос лебедки через блок рывка.
• Прикрепите трос лебедки к буксировочному крюку на автомобиле или его раме.
• Не затягивайте скобу слишком сильно.
• Медленно и осторожно поднимайте автомобиль лебедкой.

3) Тройная лебедка

Техника лебедки с тройной веревкой использует тот же принцип, что и двойная веревка. Однако вы должны поддерживать угол 90 градусов между лебедкой и первым якорем.

• Прикрепите блок рывка к первой точке крепления.
• Пропустите трос лебедки через рывковый блок.
• Закрепите трос обратно на автомобиле с помощью скобы с винтовым штифтом. Держите его как можно ближе к лебедке.
• Протяните трос к последней точке крепления.
• Используйте цепь-ограничитель для деревьев, чтобы прикрепить трос лебедки ко второму якорю.
• Очистите мусор, если он есть.
• После проверки всех соединений можно начинать медленно буксировать автомобиль.

E. Что нужно и чего нельзя делать при использовании лебедки

При использовании лебедки необходимо учитывать несколько различных факторов. Вот несколько важных правил, которым вы должны следовать, если хотите безопасно использовать лебедку.

1) Dos

• В дополнение к защитным перчаткам используйте защитные очки. Кроме того, снимите все украшения или сбросьте одежду перед использованием лебедки.
• Обязательно повторно наматывайте трос лебедки под нагрузкой, особенно если вы используете лебедку впервые. Это предотвратит протягивание внешних слоев стального каната между внутренними слоями.
• Во избежание травм держите руки подальше от троса, крюков, D-образных скоб и отверстия клюза во время работы с лебедкой.
• Используйте двухточечные крепления на раме вместо лебедочных крюков, так как они лучше выдерживают рывки, рывки или рывки.
• Всегда используйте защиту ствола дерева. Линия лебедки повредит дерево и поставит под угрозу вашу безопасность.
• Всегда оборачивайте защиту ствола дерева вокруг основания дерева. В противном случае вы рискуете свалить дерево на свой автомобиль. Кроме того, избегайте использования деревьев, стоящих под странным углом.
• Тщательно проверьте все соединения, прежде чем начать буксировать автомобиль.
• Если вы используете камень в качестве якоря, убедитесь, что он достаточно большой, чтобы выдержать силу, тянущую автомобиль.
• Накройте трос лебедки одеялом или плотной тканью, чтобы не пораниться в случае обрыва троса.
• Изучите и используйте надлежащие сигналы руками, если лебедкой будут управлять несколько человек.
• Не торопитесь. Спешное использование лебедки может привести к оплошностям, что может привести к несчастным случаям со смертельным исходом.

2) Запрещено

• Никогда не используйте лебедку, если вокруг барабана намотано менее пяти витков стального троса. Это может привести к повреждению системы лебедки, так как крепление троса недостаточно прочное, чтобы удерживать груз.
• Не прокладывайте электрические кабели вокруг острых краев, горячих частей автомобиля или движущихся частей лебедки.
• Не держите пульт дистанционного управления подключенным к сети во время свободной намотки, монтажа или бездействия.
• Никогда не используйте лебедку для буксировки.
• Не опускайте лебедку в воду.
• Никогда не используйте крюки с увеличенным отверстием.
• Никогда не прикасайтесь к тросу лебедки, когда он натянут.
• Не включайте и не отключайте лебедку, когда трос натянут или барабан движется.
• Не используйте лебедку для закрепления груза при транспортировке. Это повредит лебедку.
• Избегайте боковой нагрузки, поскольку D-образные скобы предназначены для удержания нагрузки под углом 90 градусов.
• Никогда не используйте лебедку под углом. Во избежание несчастных случаев лучше тянуть автомобиль прямо.

F. Необходимые аксессуары для лебедки

Как вы, возможно, уже поняли, одной лебедки недостаточно, чтобы вытащить автомобиль из грязи или болота. Вам понадобится несколько аксессуаров, чтобы обеспечить безопасную лебедку. Отправляясь в путешествие по бездорожью, не забудьте взять с собой следующие аксессуары.

1) Цепь-ошейник: Цепи-ошейники можно использовать для соединения троса с якорями с острыми краями, такими как камни. Однако они вредны для деревьев.

2) D-образные скобы: D-образные скобы потребуются для соединения обрезанных концов троса, защиты ствола дерева, блоков для захвата цепи и тросов.

3) Защитные перчатки: Перчатки защитят ваши руки от колючей стальной проволоки лебедки. Обязательно используйте перчатки, которые идеально подходят. Ослабленные перчатки могут запутаться в лебедке, что может привести к травмам.

4) Лопата: Вы можете использовать лопату для выравнивания местности или удаления мусора с пути вашего автомобиля.

5) Блок рывка: Блок рывка цепи может помочь увеличить тяговое усилие и изменить направление тяги, не повреждая трос.

6) Буксирный крюк: Буксирные крюки — это точки крепления цепей, ремней и проволочных крюков. Обычно они крепятся к раме автомобиля.

7) Защита ствола дерева: Обычно изготавливаемая из высококачественного нейлона, защита ствола дерева представляет собой ремешок, которым можно обернуть стволы деревьев. Вы можете соединить его со стальным тросом с помощью D-образной скобы.

8) Комплект лебедки: В зависимости от производителя в комплект лебедки входят различные инструменты, которые обычно поставляются в прочных и защищенных от непогоды сумках.

9) Демпфер троса лебедки: Вам понадобится демпфер троса лебедки или тяжелое одеяло, чтобы трос не сматывался в случае его разрыва. Обязательно поместите его на трос лебедки (посередине), прежде чем он натянется.

10) Удлинители троса лебедки: С их помощью можно увеличить длину троса лебедки. Обычно это плоские ремешки из неэластичного полиэстера.

G. Техническое обслуживание

Вы должны поддерживать лебедку в отличном рабочем состоянии. Отсутствие технического обслуживания может привести к поломке, что может привести к повреждению автомобиля и/или аварии.

• Тщательно проверяйте трос до и после каждого использования.
• Немедленно уберите из эксплуатации перекрученные или изношенные тросы.
• Кроме того, замените поврежденный крюк лебедки и штифты крюка.
• Держите лебедку, трос и пульт дистанционного управления вдали от загрязняющих веществ, вредных химикатов и воды.
• Размотайте лебедку и протирайте ее чистой тряпкой или тканью после каждого использования.
• Также следует регулярно смазывать трос и крюк лебедки, чтобы предотвратить коррозию.
• Если ваша лебедка попала в воду, немедленно обратитесь к профессионалу.
• Соблюдайте необходимые меры предосторожности и советы по техническому обслуживанию, приведенные в руководстве производителя.
• Перед каждым использованием проверяйте все кабели аккумулятора и электрические соединения. Держите их чистыми и плотно прилегающими.
• Всегда проверяйте пульт дистанционного управления на наличие повреждений.
• Проверьте всю лебедку на наличие пыли или мусора и тщательно очистите ее.

H. Часто задаваемые вопросы

Прежде чем мы закончим, давайте рассмотрим несколько часто задаваемых вопросов о том, как работает лебедка и как ее безопасно использовать.

1) Где вы стоите, когда работаете лебедкой?

Если вы не работаете с лебедкой, вам необходимо находиться на безопасном расстоянии от троса, желательно за деревом или камнем. Никогда не устанавливайте трос лебедки и не прикасайтесь к нему после того, как он натянут. Кроме того, не стойте между точкой крепления и автомобилем, когда трос натянут. Если вы управляете лебедкой, оставайтесь на месте водителя с пультом дистанционного управления в руке.

2) Какая силовая лебедка мне нужна?

Обычно для более тяжелых транспортных средств требуется более мощная лебедка. Общей практикой является удвоение веса вашего автомобиля. Однако мощность лебедки должна как минимум в 1,5 раза превышать полную массу вашего автомобиля. Итак, если ваш автомобиль весит около 4000 фунтов, вам понадобится лебедка с тяговым усилием 6000-8000 фунтов.

3) Как рассчитать размер лебедки?

Как правило, чем больше лебедка, тем лучше. Тем не менее, вы можете найти несколько онлайн-калькуляторов, которые помогут вам определить подходящий размер лебедки. Обязательно учитывайте рекомендации производителя.

4) Какой вес может тянуть лебедка?

Зависит от размера и мощности лебедки. Как правило, тяговое усилие лебедки в 1,5 раза превышает мощность груза. Таким образом, если ваша лебедка имеет номинальное тяговое усилие или RLP 9000 фунтов, она может тянуть автомобиль весом до 6000 фунтов.

5) Как увеличить скорость лебедки?

Вы можете увеличить напряжение двигателя лебедки, чтобы увеличить его скорость.

Напутствие

Как вы, наверное, видите, лебедки — обширная тема. Изучение различных методов лебедки требует времени, терпения и практики. Хотя это руководство поможет вам прояснить основы работы с лебедкой, вам придется полагаться на свои когнитивные навыки, чтобы тщательно оценить ситуацию. Прежде чем приступить к работе с лебедкой, обязательно обратите внимание на каждую возможную деталь. Если у вас все еще есть сомнения или вы хотите узнать больше о процессе лебедки и аксессуарах, таких как тросы и крюки, немедленно свяжитесь с нашими специалистами.

3000 фунтов. Комплект лебедки — силовое оборудование Champion

Силовое оборудование Чемпиона

Комплект лебедки Champion’s ATV/UTV имеет грузоподъемность 3000 фунтов. номинальное тяговое усилие, передаточное отношение 171:1, а также монтажный канал и дистанционное управление, чтобы сделать работу с этой лебедкой еще проще. Эта лебедка с прочным двигателем постоянного тока мощностью 1,3 л.с. (12 В) обеспечивает эффективное тяговое усилие в любое время и в любом месте.

Описание

Силовое оборудование Champion 13004 3000 фунтов. В комплект лебедки для квадроцикла/мотовездехода входит все необходимое для начала работы с лебедкой, в том числе монтажный канал, роликовый трос и пульт дистанционного управления.

С номинальным тяговым усилием 3000 фунтов установите эту лебедку на свой квадроцикл или рядом с монтажным каналом, чтобы быстро использовать силу ее двигателя постоянного тока мощностью 1,3 л. с. (12 В) с постоянными магнитами.

Оцинкованный сверхпрочный авиационный трос размером 46 футов на 3/16 дюйма меньше подвержен изнашиванию даже при использовании в сильно абразивной местности, такой как камни, грязь или песок. Этот невероятно прочный кабель направляется на барабан размером 1,5 на 3,2 дюйма через надежный направляющий ролик с роликами, чтобы максимально увеличить срок службы кабеля.

Трехступенчатый планетарный редуктор вместе с муфтой свободного хода и дистанционным управлением на руле обеспечивают превосходное управление лебедкой. Разработанная с учетом вашей безопасности, эта лебедка оснащена функцией динамического торможения барабана лебедки, поэтому у вас будет тормозная мощность, необходимая для каждой работы.

С передаточным отношением 171:1 лебедка может развивать линейную скорость 4,3 фута в минуту с полной нагрузкой и 8,9 фута в минуту без нагрузки.

Этот компактный и легкий инструмент, оснащенный прочным крюком и удобным ремнем, совсем не легкий, когда речь идет о мощности. Предлагая гораздо больше, чем мотор и катушку с веревкой, Champion 3000-lb. Winch Kit — необходимый инструмент для любой ситуации, с которой вы можете столкнуться.

Служба поддержки Champion и наша общенациональная сеть сервисных центров обеспечат вашу покупку двухлетней ограниченной гарантией и БЕСПЛАТНОЙ пожизненной технической поддержкой.

Что включено

• Крюк с вилкой
• Лента с крючком
• Монтажный канал
• Роликовая направляющая
• Пульт дистанционного управления

Характеристики

Линейная тяга	3000 фунтов
Удаленная длина	10,3 фута.
Передаточное число	171:1
Система передач	Трехступенчатый планетарный
Скорость линии полной загрузки	4,3 фута/мин
Скорость линии без нагрузки	8,9 фута/мин
Тип муфты	Бесплатная буферизация
Тормозная система	Динамический
Веревочный материал	Оцинкованная сталь
Длина веревки	45,9 футов.
Диаметр каната	3/16 дюйма.
Кабельный ввод типа	4-ходовой ролик
Размер бочки	1,5 х 3,2 дюйма.
Болтовая схема	4,9 х 3 дюйма.
Монтажный канал	Стандарт
Тип двигателя	12 В постоянного тока (постоянный магнит)
Лошадиная сила	1,3 л. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Винторезные станки Вопросы и ответы Карусельные станки Советы мастера Станок 1М63 Токарные станки Фрезерные станки Разное
