Как в домашних условиях собрать металлоискатель: Как сделать металлоискатель в домашних условиях: видео, схема, фото

alexxlab | 12.10.2020 | 0 | Разное

изготовление по схемам и инструкциям

Рано или поздно в жизни каждого мужчины наступает тот момент, когда он начинает думать о приобретении собственного металлоискателя. Услышав слово «клад», даже самые серьёзные и респектабельные лица ощущают прилив волнения и адреналина. А ведь с помощью простого и вполне доступного устройства можно найти настоящее сокровище, потратив для этого совсем немного времени и усилий.

• Металлоискатель своими руками
• Принцип работы
• Разновидности приборов
• Рабочая частота
• Методы поиска
• Заключение

Не секрет, что под землей можно найти огромное количество ценных вещей, монет, аксессуаров, ювелирных изделий и предметов старины. Но как найти точное место, где они находятся?

Профессиональные археологи и кладоискатели имеют в своём распоряжении сложнейшие механизмы и приборы, стоимость которых превышает несколько тысяч долларов. Окупится ли это устройство или нет — зависит от одного удачного случая.

Представители разных сфер деятельности, таких как археология, строительство, геология, а также участники различных поисковых обществ располагают недешевой техникой. Но в большинстве случаев они берут её у компании, где работают.

А что делать начинающему кладоискателю, у которого отсутствуют широкие возможности выбора из-за финансовой ограниченности? Можно ли сделать металлодетектор своими руками, чтобы не переплачивать большие деньги за приобретение элитной модели премиум-класса.

Металлоискатель своими руками

Несмотря на большое разнообразие подобных приборов на рынке, большинство из них стоят очень дорого, а бюджетные изделия не гарантируют высокую точность и глубину обнаружения ценных предметов. По этой причине всё больше и больше людей мечтают о самодельном металлоискателе.

Даже если вам никогда не приходилось работать с подобным оборудованием, вы наверняка знаете, что оно предназначается для точного поиска предметов с характерными электрическими или магнитными свойствами, что и отличает их от окружающей среды, где они расположены. Простыми словами — металлоискатель определяет металлические изделия в верхних слоях грунта.

Однако устройство используют не только для поиска сокровищ в грунте. В настоящие дни оно является востребованным и для военных, детективов-криминалистов, геологов, строителей и представителей многих других сфер деятельности. Однако такие лица отдают предпочтение профессиональным приборам, а самодельные решения актуальны лишь для новичков.

Сегодня изготовление столь полезного устройства не является чем-то невыполнимым или нереальным, т. к. в свободном доступе предлагается множество схем, чертежей и инструкций. И даже самый неопытный человек сможет изобрести неплохой инструмент, который сможет найти монетку с советский пятак на глубине 20−30 сантиметров или железяку размерами с канализационный люк на глубине 1−1,5 метра под землей.

К тому же инструмент для поиска металла может стать полезным и для бытового хозяйства, ремонтных или строительных работ. Для примера, вы можете случайно определить возле своего частного дома центнер-другой брошенной трубы или металлической конструкции, заработав неплохие деньги на сдаче металлолома. А ведь в земле находится неизмеримое множество по-настоящему бесценных изделий, поэтому каждый желающий может попытать удачу.

Важная особенность: если вы никогда раньше не проводили каких-либо работ с электротехникой или радиоприборами, не пугайтесь множества схем, формул и терминологии. Принцип создания металлодетектора в домашних условиях остаётся очень простым. Главное — быть готовым выделить небольшое количество времени и запастись терпением. Правильный подход к делу позволит создать неплохой инструмент, который сможет определять металлы на различной глубине.

Принцип работы

При создании самодельных металлодетекторов особое внимание уделяется приборам «Пират», которые характеризуются простым принципом действия и простотой в изготовлении. Да и качественные характеристики такого прибора соответствуют многим фирменным моделям в ценовом диапазоне 300−400 долларов. Схемотехника и устройство модели очень простые. А настроить такой детектор и начать поиск металла сможет даже необученный человек.

Устройство функционирует по принципу электромагнитной индукции. Общая схема включает в себя передатчик электромагнитных колебаний, который отдаёт и принимает сигнал, передающую катушку, приёмную катушку, приёмник, дискриминатор, а также индикационный прибор. Другие рабочие узлы являются дополнительными и устанавливаются по желанию пользователя.

Задача катушки заключается в создании электромагнитного поля с определенным температурным показателем. Если в зоне действия появляется предмет, проводящий электрической ток, в нём наводятся вихревые токи или токи Фуко, которые способствуют образованию собственного ЭМП. В конечном итоге структура поля катушки меняет свою конфигурацию. Если же предмет не проводит ток, но имеет ряд ферромагнитных свойств, при попадании в поле зрения катушки он искажает исходные показатели посредством экранирования. В обоих случаях задача приёмника заключается в улавливании отличия ЭМП и преобразования его в акустический или оптический сигнал.

По сути, для металлоискателя необязательно, чтобы предмет проводил ток. Важно, чтобы электрические или магнитные характеристики были разными.

Коммерческие источники ставят особый акцент на дорогостоящих металлодетекторах с высокой чувствительностью и точностью работы. В их числе — профессиональный прибор Teppa — H, который часто называют геосканером. Однако это название ошибочное, т. к. принцип действия геосканеров заключатся в измерении электропроводности почвы с учётом разных направлений и разной глубины. Такое действие принято называть боковым каротажем. Согласно данным каротажа, компьютер создаёт на экране картинку всего, что происходит в верхних слоях земли, включая всевозможные по свойствам геологические слои.

Разновидности приборов

Если вы задаетесь вопросом: «Как сделать металлоискатель в домашних условиях?», не забудьте разобраться с основными параметрами устройства. Принцип работы воплощается посредством разных технических способов с учётом назначения устройства. Для примера, модели, которые эксплуатируются при пляжном золотоискательстве и строительно-ремонтном поиске, могут обладать внешними сходствами, но работать по существенно другому принципу. Чтобы успешно завершить монтаж устройства, важно иметь четкое представление требований, которым должен соответствовать детектор. Учитывая конструктивные особенности поисковых детекторов, можно выделить ряд параметров:

1. Проникающая способность или проницаемость — этот показатель указывает на максимальную глубину, на которую распространяется ЭМП катушки в грунте. Если предмет находится глубже этой отметки, скорее всего, он останется незаметным.
2. Величина и размеры зоны поиска — воображаемая зона в почве, где предположительно находится объект.
3. Показатели чувствительности — поддержка функций определения более или мелких предметов.
4. Избирательность — функция быстрого реагирования на более актуальные находки. Мечтой каждого кладоискателя является детектор, определяющий лишь самые драгоценные металлы.
5. Помехоустойчивость — способность дискриминировать (исключать из поиска) ЭМП посторонних предметов и источников: например, радиостанций, грозовых разрядов, ЛЭП, электрического транспорта и других помех.
6. Компактность и оперативность. Эти показатели указывают на уровень электропотребления, а также массогабариты прибора и размеры зоны поиска. Ведь маленьким устройством тяжело изучить большую площадь, в то время как слишком крупный прибор не сможет дать точные результаты в узком пространстве.
7. Наличие функции дискриминации или разрешающей способности, которая позволяет микроконтроллеру отделять разные по свойствам и характерам металлы. Данный параметр относится к составным характеристикам, т. к. на выходе устройства присутствует 1, максимум 2 сигнала, а величины, которые указывают на свойства и местонахождение предмета находки гораздо больше.

Рабочая частота

Практически все характеристики металлодетекторов каким-либо образом связаны между собой. Для примера, понижение частоты генератора способствует более глубокому проницанию и точному поиску, правда, за это приходится платить увеличенным энергопотреблением и ухудшением чувствительности. Также увеличиваются размеры катушки, поэтому компактность и эргономичность существенно страдают. В остальном каждый параметр или комплексы каким-либо образом привязаны к частоте генератора. Поэтому первоначальная классификация устройств создана с учётом диапазона рабочих частот.

1. Сверхнизкочастотные — работают до первой сотни Гц. Не являются любительскими приборами, т. к. требуют особого подхода и навыков. Их энергопотребление начинается с нескольких десятков Вт, а без применения дополнительной компьютерной техники и транспортных средств, которые будут служить для передвижения конструкции, попросту не обойтись.
2. Низкочастотные (НЧ) с диапазоном от сотен Гц до нескольких кГц. Отличаются простой схемой и отсутствием сложной конструкции. При этом они гарантируют максимальную помехоустойчивость, но не могут похвастаться хорошей чувствительностью и качественной дискриминацией. Уровень проницаемости достигает 4−5 метров при употреблении электрической энергии от 10 Вт. Такие изделия способны реагировать на ферромагнитные материалы из черного металла, или крупногабаритные бетонные и каменные конструкции. Чаще всего эти устройства называются магнитодететекторами.
3. С повышенной частотой — представители этой группы работают на частоте до нескольких десятков кГц. Их схемотехническая оснастка гораздо сложнее, чем у предыдущих моделей, правда, требования по уходу и эксплуатации минимальные. Показатели проницаемости достигают 1−1,5 метра. Помехоустойчивость вполне нормальная, а дискриминация и чувствительность находятся на высоком уровне. Существуют универсальные, импульсные детекторы, которые способны работать на обводненных или минерализованных грунтах, где присутствует большое скопление обломок или частиц скальных пород, которые тоже издают сигнал ЭМП. Правда, качество работы в такой среде очень низкое.
4. В последней категории находятся приборы с высокой частотой. Их используют для поиска золота.

Методы поиска

В настоящее время применяется больше 10 методов поиска предметов посредством ЭМП. Однако если говорить о непосредственной оцифровке ответного сигнала, то чаще всего такое решение практикуется лишь представителями разных профессиональных сфер, которые применяют самую дорогую технику.

Что касается самодельных металлоискателей, то они бывают следующих типов:

1. Параметрические.
2. Приемопередающие.
3. С накоплением фазы.
4. На биениях.

Параметрические изделия не оснащены специальным приемником, поэтому их нельзя назвать очень популярными. Чтобы определить нахождение металлической конструкции, используется влияние самого предмета на параметры катушки — индуктивность и добротность. При этом показатели ЭМп здесь незначительны. Любые изменения параметров приводят к изменению частоты и амплитды вырабатываемых колебаний.

Несмотря на простоту сборки и дешевизну, такие металлоискатели отличаются хорошей помехоустойчивостью, но нуждаются в особом подходе и навыках.

Модели с приемником обеспечивают максимальную эффективность работы

в конкретном диапазоне частот, правда, их схемотехнические свойства остаются очень сложными. Для продуктивной работы приходится покупать качественные катушки. Приемопередающие металлоискатели, у которых одна катушка — называются индукционными. Они обладают хорошей повторяемостью, а проблема правильного размещения катушек отсутствует. Тем не менее схемотехника такого решения гораздо сложнее.

Заключение

Изготовить мощный металлоискатель в домашних условиях несложно. Главное — запастись терпением, чертежами и подробным руководством, внимательно изучая все пункты.

сборка самодельного металлодетектора в домашних условиях с подробным описанием

Небольшая часть людей полагает, что заводские устройства по поиску металлических предметов существенно превосходят самодельные аппараты, но это ошибочное мнение. Если грамотно сделать металлоискатель своими руками и настроить его, то он может превзойти фирменные металлодетекторы. Что, в свою очередь, сэкономит немалую денежную сумму. Но чтобы соорудить самоделку, следует знать принцип действия и конструкцию.

• Принцип действия
• Печатная плата
• Припаивание элементов
• Создание катушки
• Дополнительная комплектация
• Настройка и проверка

Принцип действия

Прибор обнаруживает металл под землей с помощью электромагнитного поля, которое создает катушка передатчика. Оно начинает взаимодействовать с объектом (практически все металлы являются токопроводящими), вследствие чего образовывается вихревый ток, колеблющий радиоволны катушки металлоискателя. Экранирование на ЭВМ будет улавливать помехи даже тех металлов, которые не проводят электричество, но в том случае, если они обладают электромагнитными свойствами.

Когда оборудование начинает улавливать помехи, то данные сразу поступают на блок управления. Эта деталь детектора производит звуковой сигнал, оповещающий о том, что находка обнаружена. Звук может быть сильным или слабым. Сильный сигнал говорит о том, что предмет находится неглубоко, а слабый, наоборот. На расстоянии 50 см может находиться монета, ее сигнал будет слабым. И с таким же уровнем звукового оповещения на глубине 100 см могут лежать крупные предметы в виде каски, оружия и так далее. Этот фактор обязательно берется во внимание.

Некоторые заводские дорогостоящие модели выводят полученные данные на монитор, их очень сложно соорудить на дому. Детектор «Пират» является самым простым в сборке. Поэтому на его примере можно разобрать процесс сборки самодельного устройства.

Если все-таки не получается сделать металлоискатель в домашних условиях, то можно пойти в магазин и купить фирменный прибор или заказать самоделку у мастеров, занимающихся сборкой на дому. Найти умельцев можно через знакомых или интернет.

Внимание! Новички, впервые взявшиеся за сборку металлодетектора своими руками, часто путаются в электронике.

В результате чего они бросают это занятие, поскольку их пугают формулы, схемы и специальные терминологии. Чтобы соорудить самодельное устройство достаточно вникнуть в суть системы, окунувшись в школьные уроки по физике.

Печатная плата

Одной из самых важных деталей прибора является плата. В дальнейшем на ней будут закрепляться все узлы детектора. Самый оптимальный метод создания платы — это ЛУТ (лазерно-утюжная технология). Изготовление предполагает соблюдение всех этапов, выполнение которых должно происходить в строгом порядке.

Подробное описание сборки схемы на самодельном металлоискателе или как с нуля сделать плату:

1. Чтобы сделать плату, следует воспользоваться лазерным принтером, на котором распечатывается определенная схема, изготовленная с помощью программы Sprint-Layout. Для распечатки подойдет неплотная фотобумага.
2. Текстолитовая заготовка доводится до надлежащего состояния: ошкуривается и очищается специальным раствором. Ее параметры 85*32.
3. Распечатанная схема укладывается лицевой частью на заготовку. Поверх прикладывается обычный альбомный лист формата А4. Берется утюг и слегка проводится по бумаге. Проглаживание продолжается до тех пор, пока изображение схемы не отпечатается на текстолите.
4. Когда изображение из тонера перенесется, все нужно положить в емкость с водой и удалить бумагу.
5. На текстолите могут размазаться некоторые лини схемы. Они корректируются обыкновенной иголкой.
6. В емкости нужно размешать хлорное железо или медный купорос, затем туда поместить плату на пару часов.
7. Ацетоном удаляется тонер. Можно использовать любой другой растворитель.
8. На определенных участках платы проделываются отверстия, служащие для дальнейшего размещения конструктивных элементов. Отверстия изготавливаются сверлом наименьшего сечения.

Луды дорожек платы являются последним шагом. Раствором ЛТИ-120 обрабатывается вся поверхность.

Припаивание элементов

Изготовленная плата обязательно осматривается. Нужно убедиться, что все линии дорожки отчетливо просматриваются, а отверстия находятся на своих местах. После чего на сделанную плату металлодетектора припаиваются все необходимые элементы:

1. Желательно воспользоваться микросхемой отечественного производства КР1006ВИ1, если ее сложно найти, то подойдет зарубежный аналог NE555. Перед установкой под микросхемой припаивается перемычка.
2. Монтируется усилитель на 2 канала К157УД2. Найти его можно в магнитофонах производства СССР или просто приобрести через интернет.
3. Приделывается резистор МЛТ С2−23 и конденсаторы 2 SMD.
4. Припаиваются 2 транзистора. Первый имеет структуру PNP, а второй — NPN. Предпочтительнее применять ВС547 и ВС557. Если такие сложно найти, то подойдут любые аналоги.
5. Прикрепляется полевой транзистор IRF-740 или другой вариант с идентичными характеристиками.
6. В последнюю очередь монтируются конденсаторы. Чтобы усилить термостабильность изделия, их стоит подбирать с низкими показателями ТКЕ.

Самое сложное — это найти усилитель К157УД2. Потому что его уже давно не производят. Поэтому предпочтительнее поискать современные аналоги, подходящие под характеристики советского варианта.

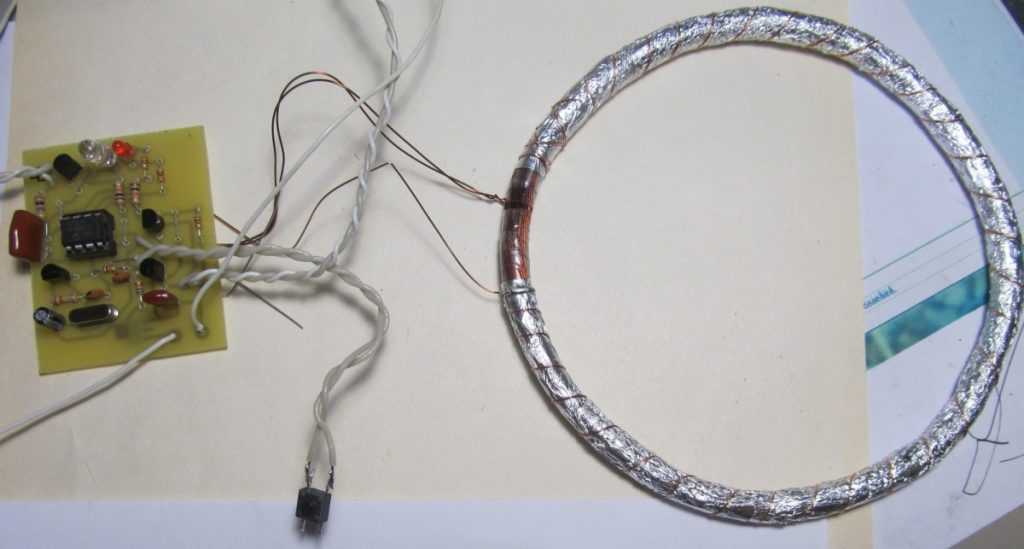

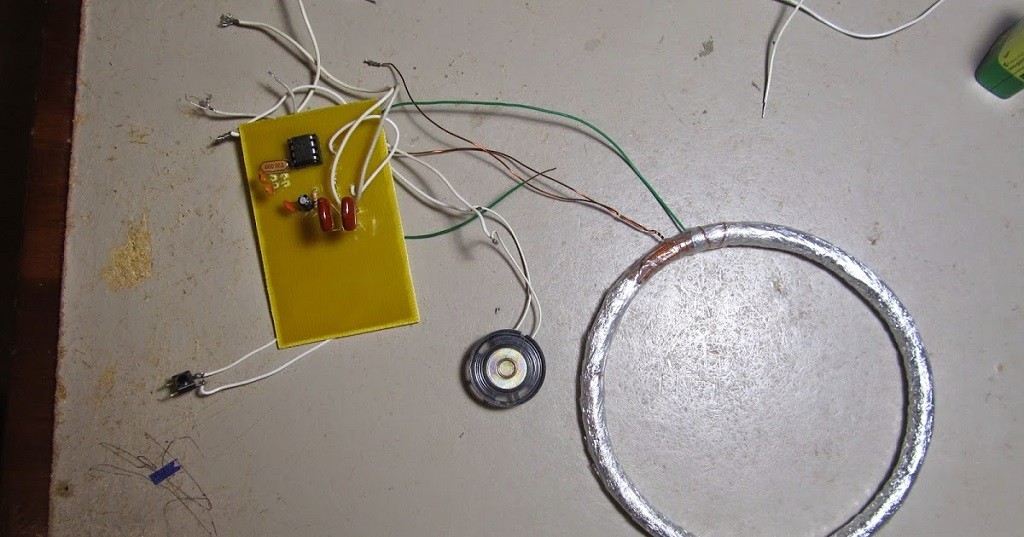

Создание катушки

Для изготовления катушки нужна оправа сечением 20 см. На нее наматываются в среднем 25 витков, однако общее число можно изменять в большую или меньшую сторону. Умельцы советуют подгонять количество проволочной обмотки путем проверки устройства на монете. Может получиться и 23, и 26 виков. Только так определяется самое дальнее расстояние обнаружения мелкого предмета. Желательно применять проволоку ПЭВ толщиной полсантиметра.

После того как мастер определится с количеством проволоки, ее следует с плотным прижимом намотать на оправу. На все самодельные катушки наносится изолированная лента. Не стоит делать толстое защитное покрытие, достаточно одного слоя, чтобы не просматривались витки. Работу с самодельной катушкой можно считать завершенной.

Дополнительная комплектация

Кроме платы и катушки, придется дополнять металлоискатель другими необходимыми принадлежностями, которые значительно улучшат его работоспособность. Опытные знатоки рекомендуют оснастить прибор следующими устройствами:

1. Сигнальный динамик. Его можно снять с обыкновенного радио. Важное условие: он должен обладать сопротивлением 8 Ом. В целях экономии лучше приобрести портативный вариант китайского производства.
2. 2 потенциометра, их мощность должна быть разной. Одна модель 10 кОм, а другая — 100 кОм. Устранить помехи практически невозможно, поэтому придется их максимально минимизировать. Для этих целей послужит экранированный провод, соединяющий катушку и схему. Работать металлодетектор должен от питания 12 В не меньше.
3. Стабилизатором напряжения L7812 усиливается устойчивость электрической микросхемы. Он монтируется на входе.
4. Каркас для детектора. Он монтируется из любых материалов, имеющихся под рукой. Однако для удобности лучше воспользоваться ПВХ трубой длиной 5 м. Они часто используются для прокладки трубопроводных линий. Еще понадобится купить несколько перемычек. На верхней части устанавливается полукруглая подставка для руки. Потом надо найти герметичную пластмассовую коробку, в которую поместится плата. После этого она монтируется выше середины штанги.
5. Для запитки системы подойдет батарея от шуруповерта. Плюс состоит в том, что аккумулятор имеет малый вес и длительную работоспособность.

Важно! Весь скелет и остальные детали металлоискателя не должны быть металлическими. Их присутствие может исказить электромагнитное поле. Лучше отдать предпочтение пластику.

Настройка и проверка

Первым делом на детекторе потенциометрами настраивается чувствительность. Нужно добиться равномерного потрескивания. Настраивать желательно на мелком объекте. Сделанный металлоискатель своими руками в домашних условиях должен обнаружить его на расстоянии 30 см. Советский рубль он покажет на глубине 45 см. Более крупные предметы улавливаются с расстояния 100 см.

На очень большой глубине аппарат не сможет найти монеты и подобные мелки железки. Опытные кладоискатели, конечно, способны по звуку приблизительно понять параметры обнаруженного предмета, но тип различить нереально. Новичок в таком случае очень часто будет натыкаться на гвозди и другие ненужные железки.

Сделать металлоискатель своими руками не слишком сложно. Самодельные модели отлично подходят для тренировок начинающим кладоискателям. На них можно получить много опыта и даже важную находку. К тому же на покупку приспособления не придется тратить денежные средства. А после оттачивания навыков можно купить профессиональный детектор с монитором, который будет выискивать даже монеты на большой глубине.

Законопроект 4580 на 2021–2022 годы: Металлодетекторы в школах

Законопроект 4580 на 2021–2022 годы: Металлодетекторы в школах — Законодательное собрание Южной Каролины в Интернете Генеральная ассамблея Южной Каролины
124-я сессия, 2021–2022 годы

Скачать этот законопроект в формате Microsoft Word

Указывает на пораженную материю
Указывает на новую материю

Г. 4580

ИНФОРМАЦИЯ О СОСТОЯНИИ

Общий счет
Спонсоры: представители Gilliard and Brawley
. Путь документа: l:\council\bills\jn\3455wab22.docx

Представлено в Доме 11 января 2022 г.
В настоящее время проживает в Комитете Палаты представителей по образованию и общественным работам .

Резюме: Металлодетекторы в школах

ИСТОРИЯ ЗАКОНОДАТЕЛЬНЫХ ДЕЙСТВИЙ

 Тело даты Описание действия с номером страницы журнала
-------------------------------------------------- -----------------------------
  17. 11.2021 Предварительная регистрация дома
  17.11.2021 Дом передан в комитет  Образование и общественные работы
   11.01.2022 Дом представлен и прочитан впервые (Журнал Дома, страница 60)
   11.01.2022 Палата представителей передана в Комитет  по образованию и общественным работам
                        (Домашний журнал, стр. 60)


Ознакомьтесь с последней законодательной информацией на веб-сайте

ВЕРСИИ НАСТОЯЩЕГО ЗАКОНА

17.11.2021

(Текст соответствует печатным счетам. Документ переформатирован в соответствии со спецификациями World Wide Web.)

СЧЕТ

ВНЕСИТЬ ПОПРАВКИ В СВОД ЗАКОНОВ ЮЖНОЙ КАРОЛИНЫ 1976 ГОДА, ДОБАВЛЯЯ РАЗДЕЛ 59-23-260, ЧТОБЫ ПРЕДУСМОТРИТЬ УСТАНОВКУ И ИСПОЛЬЗОВАНИЕ ПРОХОДНЫХ МЕТАЛЛОИСКАТЕЛЕЙ И ДРУГИХ МЕТАЛЛОИСКАТЕЛЕЙ В НАЧАЛЬНЫХ, СРЕДНИХ И СРЕДНИХ ШКОЛАХ И СПОРТИВНЫХ ОБЪЕКТОВ В ЭТОМ ШТАТЕ, А ТАКЖЕ ПРЕДУСМОТРИТЬ, ЧТО ДЕПАРТАМЕНТ ОБРАЗОВАНИЯ ШТАТА ОБМАНУЛ СООТВЕТСТВУЮЩИЕ ПРАВИЛА; И ПРИМЕНИТЬ ЭТИ ПОЛОЖЕНИЯ С 1 ИЮЛЯ 2023 ГОДА.

Будь то принято Генеральной Ассамблеей штата Южная Каролина:

РАЗДЕЛ    1.    Статья 2, глава 23, раздел 59 Кодекса 1976 года дополнена:

«Раздел 59-23-260.   Проходные системы безопасности с металлодетекторами должны быть установлены на общественных входах во все государственные здания начальной, средней и старшей школы в штате, включая спортивные объекты. Все лица, входящие в такие здания, должны быть при входе в здания через металлодетекторы. В течение времени, необходимого для закупки и установки таких проходных металлодетекторов, школы должны закупить и использовать ручные металлодетекторы. Департамент образования штата обнародует правила, касающиеся типа оборудования, его размещения и другие вопросы, необходимые для реализации положений настоящего раздела».

РАЗДЕЛ    2.    Настоящий закон вступает в силу 1 июля 2023 г.

—-ХХ—-

Эта веб-страница последний раз обновлялась 12 января 2022 г., 16:15

Зачем создавать собственный домашний самодельный металлоискатель с PI?

На самом деле существует множество различных причин, по которым вам следует собрать самодельный PI (импульсный индуктивный) металлоискатель . Но, прежде всего, это может сэкономить вам деньги и снизить риск растраты денег на покупку коммерческого детектора, который вы можете ничего не найти взамен.

На самом деле, есть несколько самодельных детекторов, которые имеют лучшую чувствительность или точность, чем те металлоискатели, которые продаются на рынке по цене от 1000 долларов и выше.

Тем не менее, прежде чем вы решите построить свой собственный детектор, настоятельно рекомендуется иметь хорошие «знания» и «навыки» в электронике. Многие люди на самом деле разочаровываются, потому что не могут устранить неполадки в своем проекте, чтобы он работал правильно. Так что если вы не имеете никакого представления о конденсаторах, резисторах и транзисторах, то у вас действительно большие проблемы. В любом случае, если у вас есть друг или члены семьи, у которых есть навык, вы всегда можете попросить их о помощи.

Металлоискатель PI (импульсный индуктивный)

В отличие от металлодетекторов СНЧ, которые состоят из двух наборов катушек, которые являются передатчиком и приемником, импульсный индуктивный MD имеет только одну единственную катушку, которая выполняет обе функции. Что происходит в процессе работы оборудования, так это то, что катушка посылает импульсы магнитного поля глубоко в землю. При попадании на определенный металлический предмет магнитное поле меняет свою полярность, что приводит к так называемому «отраженный импульс» .

«Схема отбора проб» PI MD будет обрабатывать отраженные импульсы в несколько этапов, пока они не преобразуются в слышимый звук, предупреждающий оператора об обнаружении металлического предмета.

Может ли металлоискатель обнаружить золото?

Многие ошибочно полагают, что металлоискатели могут обнаруживать только чисто металлические объекты. Большинство современных MD фактически способны обнаруживать золото, размер которого может составлять всего полграна.

Золотой самородок

Детектирующие детекторы с высокой рабочей частотой, такие как импульсно-индуктивный тип детекторов. Таким образом, чем выше используемая частота, тем чувствительнее оборудование может улавливать крошечные кусочки золота. Однако наказание заключается в том, что он также становится более чувствительным к минералам железа, что плохо.

Требования для сборки вашего первого металлодетектора

Предполагая, что у вас есть знания и навыки в создании любых электронных проектов, на самом деле есть несколько важных требований, которые вам необходимо знать, особенно когда вы впервые собираете свой собственный металлоискатель.

Вот следующие требования, которые вам необходимо знать:

1. Понимание 3 основных типов металлодетекторов

На самом деле существует три основных различных типа MD, которые вам необходимо понять, чтобы вы знали, какую конструкцию выбрать. нравится работать.

а. VLF (Very Low Frequency)

– Как уже было сказано выше, MD типа VLF работают с использованием двух наборов катушек. Одна из катушек работает как передатчик, а другая катушка служит как приемник. Передатчик посылает низкочастотное магнитное поле глубоко под землю. Как только он попадает в определенный металлический предмет, это вызывает обратное отражение поля.

Назначение приемной катушки состоит в том, чтобы принимать любое отраженное поле и преобразовывать его в звуковой сигнал.

б. PI (Pulse Induction)

— Этот тип МД уже обсуждался выше.

в. BFO (Beat Frequency Oscillation)

– Самая простая и недорогая конструкция – это колебание частоты биений или BFO. Именно по этой причине эти конструкции популярны среди новичков.

Принцип работы очень похож на детектор СНЧ, поскольку для обнаружения он также использует две отдельные катушки. Но эта разница в том, что его генератор постоянно посылает частотный сигнал, излучаемый одной из катушек. Если случится так, что некий металлический предмет вызвал помехи в частоте, вторая катушка немедленно изменит звуковой тон.

2. Рабочая принципиальная схема

Интернет является хорошим источником для поиска различных бесплатных принципиальных схем металлодетекторов. Однако в некоторых из них могут быть ошибки или они просто не работают. Поэтому, если вы нашли определенную схематическую диаграмму MD, настоятельно рекомендуется провести дальнейшее исследование о ней, например, спросить тех, кто уже успешно построил ее.
