Как согнуть профильную трубу в домашних условиях без трубогиба?

С вопросом, как согнуть профильную трубу в домашних условиях без трубогиба, приходится сталкиваться практически всем дачникам и владельцам частных домов. Используются дуги из профильной трубы при строительстве теплиц, беседок, навесов и козырьков арочной формы. Приобретение специальных приспособлений для гибки или изготовление их своими руками экономически невыгодно. Они нужны для массового, а не для единичного производства. Рассмотрим, какие существуют методы придания профильным трубам изгиба нужного радиуса.

В чем проблема гибки профиля?

Суть этого процесса заключается в том, что одна сторона трубы подвергается растягиванию, а внутренняя часть сжимается. На заготовку оказывается давление, которое может сопровождаться нагреванием, чтобы сделать металл более податливым.

Гибка профильной трубы по радиусу своими руками связана с такими сложностями:

смещение продольных осей и плоскостей детали, что приводит к перекосу;
разрыв и появление трещин на внешней части заготовки под воздействием усилия разрыва;
неравномерное сжимание внутренней части, приводящее к эффекту гофры;
изменение диаметра или формы обрабатываемого изделия.

Чтобы знать, как правильно придавать стальным трубам форму арки, необходимо принимать в расчет ряд факторов.

Влияние материала на выбор способа сгиба

Профильные трубы сделаны в соответствии с требованиями ГОСТ 54157-2010 и обладают определенными свойствами.

Сгибать профильные трубы необходимо с учетом таких параметров:

Минимальный радиус гиба облицовочного материала, который планируется уложить на арки. У сотового поликарбоната данные показатели зависят от толщины и структуры.
Размер профиля и толщина стенок. Изделия с высотой стенки до 10 мм допускается изгибать с использованием мускульной силы. Профили от 20×40 мм и больше, изгибать нужно комплексно, давлением и нагревом или на станке.
Упругость (пластический момент сопротивления). Его нужно вкладывать в предварительные расчеты, придавая заготовке меньший радиус гиба.

На основе анализа этих данных делается выбор способа выполнения задачи.

Способы сгибания и приспособления для гибки

Используя подручные средства и бытовые инструменты, можно сделать гибочное приспособление без дополнительных затрат.

Что касается профессиональных приборов, то их стоимость может в несколько раз превышать цену материала для изготовления арок.

Рассмотрим способы, с помощью которых можно сделать гнутые прямоугольные арки идеальной формы.

Нахолодную

Без нагревания холодный прокат гнут в том случае, если для этой процедуры достаточно мускульной силы мастера. Как правило, это квадратные трубы сечением 10×10 мм и прямоугольные 10×20 мм.

Если стенки заготовок толстые, то заполнение внутренней полости сопротивлением не проводится. Рассмотрим основные варианты создания арок из металлических заготовок.

Рычагом с насадкой

Сначала изготавливается лекало с определенной длиной полуокружности, соответствующей заданным параметрам. Делают его из ДСП, фанеры, гипсокартона или досок.

После этого необходимо:

прочно закрепить тиски на тяжелом и устойчивом столе. В тисках прочно закрепляется отрезок трубы с большим размером, чем у заготовки;
произвести изгибание в несколько этапов путем вставления профиля отверстие зажатого в тисках отрезка и приложения к нему усилия.

На сгибаемый фрагмент насаживается рычаг достаточной длины, чтобы создать нужное давление для деформации металла. В ходе работы кривизна контролируется лекалом.

По оправке

Оправка изготавливается на твердом основании, которым является бетонная или асфальтовая площадка, большой верстак. По сути — это специальный шаблон, по контурам которого будет изгибаться профильная труба.

С учетом степени упругости металла мастеру необходимо придать оправке меньший радиус.

Процедура проводится в такой последовательности:

деталь надежно закрепляется на основании;
к одному из его краев прикручивается проволокой или струбцинами конец заготовки;
проводится сгибание профиля до тех пор, пока ему не будет придана желаемая форма.

Шаблон можно заменить арматурой, вбитой в грунт. По мере деформации трубы она последовательно приваривается к штырям. После окончания работы арка срезается с стопоров.

С применением средств внутреннего противодействия (песка, воды)

Такой способ применяется, когда параметры профиля меньше чем: высота 10 мм, ширина 20 мм толщина стенки 1 мм. Заполненные плотным веществом трубы лучше сохраняют форму, даже при сильном давлении на малую площадь изделия.

Использование песка и воды гарантирует качественный результат без брака. А данный фактор имеет значение, учитывая стоимость стального проката.

Наполнитель должен заполнить полость профильной трубы по всему объему. Намного проще этого добиться с помощью жидкости. Песок трамбуется вибрацией и проливается водой. Отверстия с обеих сторон завариваются или плотно забиваются деревянными пробками. Если применять нагрев, то важно одну из сторон оставить не закупоренной для выхода газов.

Резка болгаркой и сваривание (секторная сварка)

Резка болгаркой и сваривание не требует приложения значительных усилий. Мастеру нужно быть готовым к тому, что это мероприятие займет много времени. Плюс у этой технологии в том, что отсутствует вероятность повреждения профиля, его форму можно корректировать на протяжении всего процесса изгибания.

Работа проводится в такой последовательности:

Составляется схема. На ней изображается расстояние между пропилами и их конфигурация.
На профиль наносится разметка. По ней болгаркой делаются треугольные пропилы. Надрезанные фрагменты удаляются.
Проводится сгибание заготовки. Если металл упругий и разгибается после сжатия, то стыки сразу фиксируются точечной сваркой.
Оставшиеся после сжатия щели завариваются или запаиваются. После остывания металла швы шлифуются и закрашиваются.
Грани на арке почти не заметны. При укладке поликарбоната небольшие перепады компенсируются толстым уплотнителем.

Нагорячую

Предварительное нагревание осуществляется в тех случаях, если профильная труба имеет крупное сечение или тонкие стенки. То есть — вручную ее согнуть либо невозможно, либо это чревато повреждением или поломкой заготовки. Остановимся на приемах, которые применяются для термического изгибания стального проката.

Использование пружины и паяльной лампы

Пружина нужна для того, чтобы предотвратить продавливание стенок профиля во время их изгибания.

Кроме этого, упругая вставка придаст готовому изделию аккуратную и ровную форму. Она должна быть достаточно прочной, чтобы принять на себя и выдержать оказываемое на профиль давление.

Секция одним концом жестко фиксируется в земле или в тисках. Перед тем, как загнуть фрагмент, он разогревается, пока металл не станет красным.

Охлаждать согнутое место можно только теплым машинным маслом — от воды железо трескается и становится хрупким.

Использование пружины и паяльной лампы избавляет работника от прикладывания излишних усилий.

Горячая формовка

Придать желаемую форму профилю можно и без предварительного внутреннего наполнения. При нагреве сталь становится настолько мягкой и пластичной, что ее можно гнуть руками, без использования рычагов и сложных приспособлений.

Для этого изготавливается выпуклый упор полукруглой формы. Его нужно делать из материала, устойчивого к высокой температуре. Лучше всего для этого подойдет автомобильный диск или шамотный кирпич, обмазанный глиной. Нагретым местом деталь прикладывается к шаблону. После этого она сгибается одним медленным и точным движением. Через несколько минут можно продолжать процедуру.

Советы и рекомендации

Придание профильным трубам формы арки является сложным процессом, требующим наличия навыков обращения с бытовыми инструментами и металлом.

При изготовлении арок следует придерживаться таких правил:

Работать легче и удобнее с короткими заготовками. Перед изгибом детали целесообразно разрезать на отрезки длиной 1,5-2 метра. Последующая сварка не ослабит прочность готовой арки.

Нагрев металла следует производить медленно, чтобы не допустить неравномерного прогрева и деформации. Образовавшуюся окалину необходимо сразу счищать, так как она вызывает коррозию.
Стальной прокат нельзя подвергать воздействию температуры выше + 800 ºС. Такое воздействие приводит к разрушению кристаллической решетки металла. Профиль становится мягким или хрупким.
Все действия по изгибанию следует выполнять медленно, постепенно увеличивая нагрузку.

Сколько стоит погнуть профиль для теплицы

Стоимость услуг определяется статусом мастерской, ее географическим положением и применяемым оборудованием.

Средняя цена на сгибание профильного проката составляет (в рублях за погонный метр):

10×10 — 80;
20×20 — 100;
25×25 — 110;
30×30 — 120;
20×40 — 125;
20×45 — 130;
40×40 — 140;

50×50 — 150;
60×40 — 160;
50×50 — 180;
80×40 — 240;
80×80 — 360;
100×100 — 480.

Стоимость может отличаться в зависимости от рынка спроса и предложения.

Специальные устройства для гибки

Для того, чтобы достичь высокого качества готового продукта, можно воспользоваться заводскими и самодельными приспособлениями.

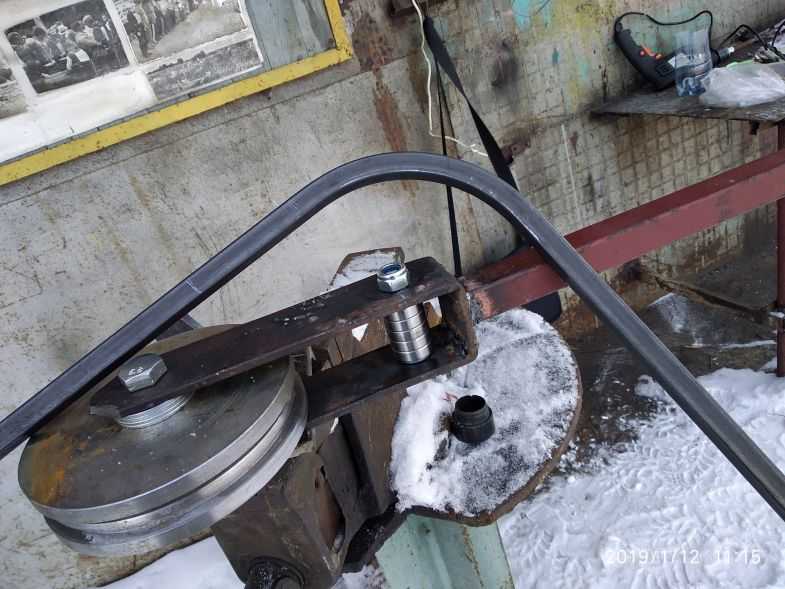

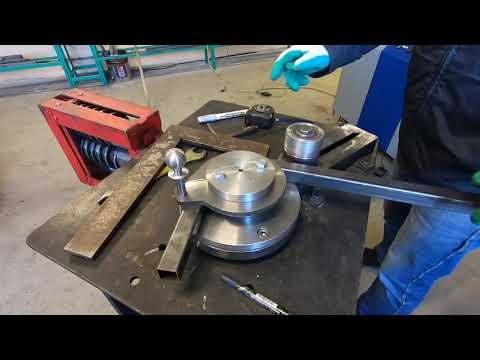

Трубогиб

Трубогибы состоят из станины, нескольких роликов, ограничителей и привода. Управление прибором осуществляется вручную, электромотором и гидравлическими цилиндрами. В частном строительстве используются профильные трубы с высотой стенки до 20 мм. С их сгибанием справляется ручной трубогиб.

Кондуктор

Этот инструмент предназначен для точного изготовления и соединения стыков профиля при резке болгаркой и соединения арок с вертикальными, поперечными и наклонными стойками.

Благодаря использованию кондуктора достигается максимально точное соединение деталей под прямым углом и аккуратный шов между ними.

Гибочная плита

Данное приспособление представляет собой съемную конструкцию, устанавливаемую на верстаке или на полу мастерской.

Для крепления используются закладные детали или анкерные болты. Кривизна опорной плиты регулируется болтами.

После завершения гибки оборудование снимаются, а закладные закрываются заглушками.

Изготовление гибочного станка своими руками

Про то, как самостоятельно собрать ручной трубогиб мы уже писали в прошлом материале. Это не самое простое устройство, но оно позволит быстро гнуть довольно большие объемы профиля. Для сборки вам понадобятся 3-5 заготовок для валов, швелер, двутавровая балка, болгарка, сварочный аппарат и дверь с набором крепежа. На фото ниже как раз те вальцы, о которых шла речь.

На сегодня это все, что мы для вас подготовили. Делитесь своими способами гибки в комментариях и рекомендуйте наши статьи своим знакомым. До встречи!

Как согнуть профильную трубу: все возможные способы

Изготовление металлоконструкций своими руками в домашних условиях или на производстве часто не обходится без применения изогнутых элементов. Округлая форма каркасов из труб в частном строительстве встречается повсеместно: навесы, ангары, теплицы, садовые арки, скамейки, качели и многое другое. Все это выглядит эстетично, легковесно. Самым популярным материалом для таких сооружений является профильная труба, она прочна, мало весит, проста в монтаже, устойчива на излом и изгиб. Тогда возникает вопрос: как согнуть профильную трубу?

Гибка профильной трубы: как это сделать правильно?

Процесс гнутья профильной трубы и круглой не всегда осуществляется одинаковыми способами, в итоге можно получить результат отличный от ожидаемого. Квадратное (прямоугольное) сечение трудно поддается сгибанию, возникают складки, трещины, надломы, сплющивание, выкручивание по оси и прочие дефекты. Чтобы этого избежать рассмотрим все тонкости вопроса: как выгнуть профильную трубу в домашних условиях?

Перед тем, как приступить к сгибанию, следует измерить внутреннюю высоту и толщину стенки профильной трубы. В связи с тем, что допустимый радиус гиба данного сортамента изделий не регламентирован, в основном берется величина равная высоте внутренней стенки профиля за вычетом удвоенного показателя толщины стенки. Данные замеры также необходимы для определения наименьшей допустимой длины гнущегося участка трубы:

Если высота профиля (А) до 20 мм, минимальный участок сгибания должен быть 2,5*A мм;
Если высота профиля (А) более 20 мм, минимальный участок сгибания должен быть 3,5*A мм.

Гибка профильной трубы по радиусу проводится с учетом особенностей материала и толщины стенки. Трубные изделия с большим просветом при толщине стенки до 2 мм сгибать не рекомендуется, здесь не избежать сплющивания, заломов, разрыва шва и других деформаций.

В домашних условиях лучше применить сварку для формирования изгиба.

В процессе сгибания трубы квадратного (прямоугольного) сечения своими руками, шов изделия необходимо расположить сбоку или на выпуклой стороне (только не вогнутая сторона), так, чтобы сила сжатия не воздействовала прямо на шов.

Способы согнуть профильную трубу своими руками

С обустройством территории вокруг частного дома хозяева чаще всего справляются самостоятельно, строят теплицы, ограждения, беседки, навесы, монтируя каркасы и конструкции из профильного трубопроката. Такие конструкции могут состоять из большого количества изогнутых частей. Услугу по формированию необходимого изгиба деталей можно заказать на предприятии, где с помощью специального трубогиба (профилегиба) все выполнят быстро и качественно. Однако у многих гибка профильной трубы своими руками получается не менее качественной и даже без трубогиба, который дорого стоит и в дальнейшем не понадобится. Есть несколько способов, которые позволят это сделать в домашних условиях.

Как гнуть профильную трубу при помощи сварки

Трубные изделия квадратного или прямоугольного сечения, высота стенки которых 30 – 40 мм и более, с трудом поддаются сгибанию, особенно при малых радиусах. Чтобы сформировать своими руками из такого материала красивый отвод в 90 градусов, без болгарки и сварочного аппарата не обойтись.

Порядок действий:

Сделать шаблон изгиба, по которому проще изготовить несколько одинаковых деталей;
Вдоль трубы болгаркой сделать надсечки трех стенок, оставив одну цельной. Чем больше надсечек, тем округлей будет изгиб;

Один конец профиля надежно зафиксировать;
Применив усилие, взявшись за второй конец постепенно согнуть трубу по шаблону так, чтобы пропилы образовали вогнутую часть изгиба. Плоскость сгибания не должна нарушиться, можно применить киянку;
Пропилы заварить, места сварки отшлифовать.

Как согнуть профильную трубу при помощи наполнителей

Наполнитель используется для получения равномерных изгибов без сплющиваний и складок (гофры на вогнутой части), заполняя внутреннее пространство он распределяет силу сжатия и растяжения по всей поверхности сгибаемого участка профиля. Самым испытанным наполнителем считается мелкий, сухой, хорошо просеянный песок.

Этот способ может сопровождаться нагреванием трубы паяльной лампой либо накаливанием на древесных углях, при нагревании металл приобретет пластичность, что облегчает гибку. Горячим способом гнут трубные изделия с высотой стенки от 30мм и более.

Трубопрокат с высотой стенки до 20мм гнется без нагревания, а при радиусе изгиба менее 50мм можно не применять наполнитель.

Порядок действий горячего способа:

Отжечь участок сгиба заготовленной трубы;
Изготовить деревянные заглушки в виде пирамид длиной в 10 оснований, которые в 2 раза больше просвета, на одной сделать 4 продольных паза для отвода газа во время нагревания;
Заглушить один конец трубы, постепенно засыпать до краев просеянный и прокаленный песок, уплотняя его постукиванием. Заглушить второй конец чопом с пазами;
Разметить участок нагревания мелом, зажать профиль, расположив шов не по вогнутой стороне касательно шаблона;
Разогреть трубу докрасна, сгибать поступательными движениями в один подход (повторный разогрев не желателен) соблюдая плоскость сгиба по шаблону. Соблюдайте меры безопасности;
После остывания заглушки выбить или выжечь.

С высотой стенки до 10мм смело гнем профильную трубу своими руками без нагревания и наполнителя. В остальных случаях вместо песка можно применить стальную пружину с плотными квадратными или прямоугольными витками. По величине она должна быть чуть меньше внутренних размеров трубы, так, чтобы плотно пройти к месту сгиба. Пружина также не даст образоваться нежелательным деформациям при холодном сгибании. Вытаскивают ее за привязанную к конечным виткам проволоку, выходящую наружу.

Как согнуть профильную трубу в домашних условиях на гибочной плите

Это еще один вариант как согнуть профильную трубу без трубогиба, используя приспособления, изготовленные самостоятельно. К ним относятся горизонтальная металлическая или бетонная плита с отверстиями, стационарный плоский шаблон с элементом фиксации, верстак с оправкой. Данные конструкции хороши для холодной гибки тонких трубных изделий. Принцип действия прост: один конец профиля зажимается, а другой под действием силы прижимается, огибая приготовленную форму. Ручная гибка требует значительных усилий и не гарантирует точности.

Следует помнить, что стальной трубопрокат обладает пластическим моментом сопротивления (пружинящий эффект), поэтому изгиб приходится подгонять несколько раз под шаблон.

Как согнуть профильную трубу своими руками, так и привести ее в первоначальную форму, дело трудное. Чтобы все получилось, как задумано с первой попытки без специального станка не обойтись.

Трубогиб для изделий с квадратным и прямоугольным сечениями

Профилегибочный станок – устройство с валами, один из которых со свободным ходом под давлением равномерно выгибает трубу нужной формы по всей длине. Валы выточены под определенное сечение. Давление происходит постепенно, пока не будет достигнут нужный изгиб. Усилие придается вручную или с помощью электропривода, гидравлики. Домашний трубогиб рассчитан на небольшое количество сгибаемых изделий, профессиональный можно применять для серийной гибки гарантированной точности.

Благодаря особенностям конструкции профилегиб качественно сгибает стальной трубопрокат без нагревания как в отдельном участке, так и по всей длине под различным углом, в различных плоскостях.

Изготовить гибочное устройство своими руками также возможно, на это уйдет много усилий, времени и средств, однако процесс выгибания труб станет легче. Ручной станок для гибки профиля прост в эксплуатации, имеет небольшие габариты, его можно установить в гараже или небольшой мастерской. Трубогибу следует обеспечить надежное устойчивое положение, работу следует выполнять не спеша, постоянно проверяя соответствие шаблону. Наиболее простой вариант, подходящий для тонких труб – роликовый станок Вольнова. В определенном месте зажатой в тисках заготовки посредством ролика формируется изгиб, но требуется хорошая физическая сила.

Как гнуть профильную трубу в домашних условиях, вопрос непростой. Следует учесть много нюансов и сделать все правильно, дабы не испортить материал. Большое внимание уделяется размерам сечения, толщине стенки, расчету радиуса изгиба, также стоит решить – применять нагрев, наполнитель или нет.

Источник: http://trubamaster.ru

Описание способов сгибания профильной трубы в домашних условиях

Очень многим домашним мастерам хотелось бы знать, каким образом можно согнуть профильную трубу без трубогиба, не используя при этом другое специальное оборудование. Такими вопросами задаются люди, которые собираются возвести на своём участке, к примеру, теплицу, но слабо представляют, как согнуть профильную трубу в домашних условиях.

Сложность сгибания профильного проката
- Распространённые проблемы
Учёт профиля
Самые популярные методы
- Предварительный нагрев
- Сгибание без нагрева
- Приспособления для сгибания
- Гибочная плита

Такие сооружения изготавливаются как раз из согнутых труб, поскольку они пропускают много света и отличаются высокой устойчивостью и долговечностью, если сравнивать их с другими приспособлениями. Может показаться, что согнуть металл очень сложно, но если разобраться в этом вопросе, то вполне возможно эффективно выполнить эту процедуру самостоятельно и без применения специальных инструментов.

Сложность сгибания профильного проката

Сущность процесса сгибания металлического проката состоит в том, чтобы профилю придать частичный или полный изгиб. Такую операцию обычно выполняют двумя способами: при помощи воздействия давления на трубу или с помощью нагревания определённого участка в той области, где нужно совершить изгиб.

По мере изгибания металлической трубы на поверхность металла действуют две силы:

Сила сжатия, что приходится на внутреннюю часть изгиба.
Сила растяжения, которой подвергается внешняя часть.

Как раз воздействие таких разнонаправленных сил и вызывает различные сложности, которые характерны при процессе сгибания любой металлической трубы.

Распространённые проблемы

При сгибании материал может утратить свою соосность, а это приведёт к тому, что некоторые участки будут располагаться в разных плоскостях.

Стенка, что располагается с внешней стороны изгиба, будет подвергаться сильному растяжению, а потому может не выдержать каких-то нагрузок и просто лопнуть.

Внутренняя стенка также подвергается сжатию, поэтому покрывается складками, которые напоминают по форме гофру.

Многие люди, что впервые стараются согнуть трубу своими силами, вместо того, чтобы придать необходимую форму, просто сминают изделие и портят его.

Чтобы таких проблем не возникло, необходимо учитывать не только характеристики материала, но и геометрические параметры, такие как:

толщина стенок;
размеры сечения;
радиус, на который необходимо произвести изгиб.

Если обладать информацией обо всём вышеуказанном, то можно выбрать подходящую технологию сгиба трубы. В результате материал не сомнётся и не получит гофрированную поверхность.

Учёт профиля

К профильным трубам относятся такие изделия, что имеют разную форму поперечного сечения:

квадратную;
круглую;
плоскоовальную;
овальную.

Даже несмотря на такое разнообразие, чтобы возвести теплицу или навес, обычно используют прямоугольную или квадратную трубу. Это объясняется тем, что на плоских стенках гораздо проще смонтировать внешнее покрытие.

В магазинах продаётся большое количество профилей. Имеются разные геометрические параметры, основными из которых считаются площадь поперечного сечения и толщина стенки. А также стоит смотреть на пластические возможности материала. Этот показатель покажет минимально допустимый радиус закругления и поможет определить тот радиус, на который можно согнуть трубу, чтобы она не испортилась.

Для определения параметра минимального радиуса сгибания необходимо знать высоту профиля. Если собираетесь сгибать профильную трубу, что имеет поперечное сечение прямоугольного вида или квадрата, то следует соблюдать некоторые рекомендации.

Если имеется профиль не больше 20 мм, тогда её необходимо выгнуть на тех участках, длина которых превышает величину, что равна 2,5 xh (h является высотой профиля).

Если профиль изделия превышает 20 мм, тогда можно сгибать на участках, длина которых равняется 3,5 xh и больше.

Эти рекомендации пригодятся тем людям, кто своими руками собирается гнуть металлический профиль, чтобы изготовить стеллаж, навес или другие подобные конструкции. Но следует иметь в виду, что для качественного сгибания необходимо учитывать ещё и толщину стенки. Изделие, толщина которого меньше 2 мм, совершенно не подходит для сгибания, а потому необходимо выбрать более толстую конструкцию. Если толщина стенки меньше 2 мм, то лучше не гнуть трубу, а использовать сварку для соединения деталей.

Если на домашнем участке необходимо согнуть трубу, которая изготовлена из углеродистой или низколегированной стали, надо учитывать ряд нюансов. Подобные металлы после сгибания могут отпружинить и возвратиться в исходное положение, а потому такие конструкции необходимо повторно проверять по шаблону.

Величина отпружинивания характеризуется таким параметром, как момент сопротивления — Wp. Этот параметр указывается в строительной документации. И чем он будет ниже, тем меньше будет вероятность того, что профиль в процессе сгибания вернётся в своё первоначальное положение.

Самые популярные методы

В домашних условиях можно гнуть металл с помощью нагрева, а также в холодном состоянии. Нагрев обычно производят при помощи газовой горелки, тогда значительно повысится пластичность металла, а потому для изгиба необходимо будет прилагать гораздо меньше усилий.

Греть перед сгибанием надо исключительно трубы с диаметром сечения больше 10 см. Если гнуть нужно квадратные или прямоугольные конструкции, тогда ориентироваться стоит только на свой опыт и советы мастеров, которые уже занимались такой операцией. Если высота профиля не больше 10 мм, тогда необязательно гнуть при помощи нагрева. В случае, если профиль больше 40 мм, то нагрев обязателен.

Если труба имеет небольшой размер, то её можно согнуть в холодном состоянии при помощи ручных приспособлений. Чтобы получить заготовку с небольшим радиусом изгиба, можно использовать неподвижную плиту с упорами или тиски, а также роликовое устройство. Если требуется большой радиус кривизны, тогда нужно использовать неподвижные оправки или плоскопараллельные пластины, на которых можно закрепить деталь.

В горячем состоянии металл необходимо гнуть, только если высота профиля превышает 40 мм. Нагрев производится при помощи паяльной лампы или пламени газовой горелки. Труба должна обрести вишнёво-красный оттенок. Длина красного участка должна составлять примерно 6 диаметров трубы.

Разумеется, самым простым способом сгибания является применение трубогиба, при помощи него очень легко можно справиться с поставленной задачей. Если такого приспособления нет, то необходимо провести предварительные испытания на ненужном отрезке металла. Тогда можно будет определиться с тем, следует ли нагревать трубу или в этом нет никакой необходимости. Один конец трубы необходимо зажать в тисках, на второй нацепить трубку, имеющую большой размер внутреннего сечения. Если с таким рычагом получится согнуть металл, то процесс можно производить и без подогрева.

Предварительный нагрев

Для того чтобы самостоятельно согнуть трубу при помощи горячего метода, необходимо сначала заполнить её песком. Таким образом изгиб будет равномерным и качественным. Металл будет очень горячим, а потому всю работу нужно проводить в специальных перчатках.

Сгибание осуществляется в такой последовательности:

Заглушками затыкаются оба края трубы. Длина заглушек должна быть в 10 раз больше ширины их основания.
После того как подгонка заглушек прошла успешно, на одной из них необходимо сделать 4 продольных паза, через которые будут выходить пары газа, что скапливаются внутри при нагревании.
Тот участок, который будет нагреваться, предварительно нужно отжечь.
Внутрь следует засыпать песок средней зернистости. Если нет хорошего очищенного песка, то можно взять любой в детской площадке, но сначала его необходимо просеять через хорошее сито, чтобы удалить все мелкие камушки.
Подготовительный песок сначала нужно прокалить при температуре 150 градусов по Цельсию.
Перед тем как набивать песок, один конец трубы необходимо заглушить, а заглушку во второй конец вставлять только тогда, когда весь песок полностью будет находиться внутри. Чтобы труба полностью им заполнилась, необходимо постукивать по стенкам изделия. Для этого лучше взять деревянную или резиновую киянку.
Теперь можно закрывать вторую заглушку.
Тот участок, что будет подвергаться нагреву, необходимо отметить мелом.
Труба крепится в тисках с шаблоном или в специальном зажиме. Нельзя зажимать сварной шов, если такой имеется, поскольку он может лопнуть.
Тот участок, что был отмечен мелом, нагревают докрасна при помощи горелки. Затем трубу аккуратно начинают сгибать в один приём, прикладывая достаточно усилий.
Когда металл остывает, изделие необходимо сравнить с шаблоном. Если всё нормально, то из трубы можно удалять затычки и песок.

Такой метод можно с лёгкостью применить в домашних условиях, а использовать его нужно в том случае, если есть необходимость сформировать единый угловой изгиб. Лучше избегать многократного нагрева материала, поскольку потеряется прочность, а это будет губительно для арочной конструкции.

Сгибание без нагрева

Сгибать трубу без нагрева можно с наполнителем или без него. Не следует заполнять песком трубу, которая имеет высоту профиля не больше 10 мм.

Если труба небольшого размера, то вместо песка можно наполнить её стальной пружиной, которая будет обеспечивать равномерную деформацию. Нужно подобрать такую пружину, чтобы она свободно вошла внутрь, но достаточно плотно там засела. Чтобы не возникло проблем с удалением пружины после проведения операции, необходимо к крайнему звену прикрепить проволоку.

Изгиб получается с применением простых приспособлений, таких, как тиски, гибочная плита или оправка.

Гораздо проще использовать ручной трубогиб, который имеет круглый профиль. К этому приспособлению приделываются рабочие ролики, форма выемки в которых соответствует профилю трубы.

Очень эффективен в сгибании профилегибочный станок, который можно приобрести или сделать самостоятельно.

Приспособления для сгибания

Холодное сгибание можно выполнить при помощи следующих устройств:

Если труба мягкая и стальная с высотой профиля не больше 10 мм, то потребуется ровная плита с отверстиями, куда будут вставляться упоры. С помощью этих штырей будет производиться сгибание по требуемым параметрам. У такого метода есть недостатки: сгибание недостаточно точное, а также при применении нужно приложить большое количество физических сил.
Если профиль высотой в 25 мм и больше, тогда надо использовать роликовые приспособления. Трубу нужно хорошо зафиксировать в тисках, а усилие прикладывать с помощью специального валика. Такое приспособление позволит получить более качественный изгиб, но тут тоже потребуется приложить немало усилий.

Гибочная плита

Чтобы эффективно согнуть стальную и алюминиевую трубу дома, можно изготовить специальную гибочную плиту, воспользовавшись некоторыми рекомендациями.

Роль плиты играет панель, которую можно вырезать из металла большой толщины. Такая панель приваривается к стойке, что устанавливается на специальном пьедестале. В панели сверлят 2 отверстия, необходимых для установки болтов, которые будут служить опорами. На один болт крепится насадка, при помощи которой будет регулироваться радиус изгиба. Чтобы была соосность, надо заготовить металлическую пластину и зафиксировать ее болтами.

Сгибание профильной трубы дома — дело, конечно, непростое, но вполне осуществимое. Необходимо просто обладать некоторыми слесарными навыками и инструментом.

Как согнуть профильную трубу

Если вы строите или ремонтируете свой дом, вы можете столкнуться с необходимостью гибки различных металлических конструкций. Обустройство арки для винограда или теплицы не обойдется без сгибания профильной трубы. Это не самое простое и легкое занятие. Ведь труба может не только деформироваться, она может просто треснуть, а в худшем случае произойдет сплющивание. Вам придется либо делать сварку, либо просто избавиться от этой трубы.

Технологии гибки профильных труб

Существует несколько основных технологий выполнения деформаций. Рассмотрим каждый из них:

использование профилегибочного станка;
использование трубогиба;
применение народных методов.

Применение родника несколько похоже на метод с водой. Его специально сжимают, наматывая, например, на металлический или деревянный стержень, и вставляют в трубу. Толщина проволоки, из которой вы будете делать пружину, должна быть примерно 2-4 мм. Просто имейте в виду, что вам придется извлечь его позже. Берут лампу для пайки и тщательно нагревают необходимый участок, после чего быстро начинают гнуть. В этом случае целесообразно использовать какой-нибудь упор (шаблон) подходящих размеров. Достигнув нужного состояния, трубы ждут его остывания и по возможности удаляют проволоку. Так вы снизите вероятность сопутствующих деформаций, избежите трещин, гармошек и других нежелательных процессов на трубе.

Народные умельцы с успехом используют необычный способ сгибания квадратной трубы. С одного конца труба запаивается, заполняется обычной водой из-под крана, выносится на мороз или задвигается в морозильную камеру (если позволяют размеры). После полного затвердевания изделию аккуратно придают нужную форму. Данная технология подходит для медных, латунных и дюралюминиевых труб.

И последний, экологичный способ придания изделию нужной формы связан с загибанием песком и солью. Как известно, их применяют для глубокого прогревания при бронхите, воспалении суставов. Эти вещества обладают свойством длительного сохранения своего тепла и характеризуются инфракрасным излучением. Если вы взяли песок, то его нужно хорошо подготовить: промыть, просеять, удалить примеси. Так вы избежите инцидентов. Труба герметизируется с одной стороны деревянным бруском и заполняется подогретым песком. Можно разогреть на сковороде, можно паяльной лампой или любым другим способом. Трубу закрывают с другой стороны и снова с помощью подходящего шаблона деформируют изделие на нужный угол. Если что-то не получается, прогрейте трубу с песком лампой. Действие этого вещества аналогично другим наполнителям. Это смягчает давление, и изделие принимает нужную форму с меньшими потерями.

Как видите, способов сгибания профильной трубы очень много. При этом совершенно не обязательно использовать дорогостоящее оборудование.

Гибка профильной трубы может производиться самостоятельно, без применения дорогих и громоздких станков. При соблюдении всех правил работа получится не менее качественной. Рассмотрим несколько вариантов, позволяющих сгибать трубы самостоятельно.

Гибка трубы болгаркой

Для выполнения этой процедуры вам понадобится болгарка (болгарка) и сварочный аппарат. Перейдем к рабочему процессу:

Перед гибкой рекомендуется зафиксировать трубу (например, в тисках). Это позволит держать его в одной плоскости. Если на трубе есть сварной шов, поместите его с внешней стороны изгиба, чтобы металл не разошелся.
Рассчитайте радиус изгиба и отметьте изгиб. Возьмите болгарку и сделайте поперечные надрезы по длине отметки (с 3-х сторон). После этого можно без труда сгибать изделие.
Образовавшиеся трещины необходимо заварить и зачистить. Старайтесь выполнять работу медленно и аккуратно – это позволит добиться хорошего качества и не испортить трубу.

Гибка трубы пружиной и паяльной лампой

Вам понадобится стальная проволока диаметром 2 мм. Сделайте из него пружинку, чтобы он мог заходить внутрь трубы, но не болтался. Также можно приобрести готовую пружину для гибки труб. Вставьте его в трубу, отметьте изгиб и нагрейте паяльной лампой. Тогда вы сможете легко согнуть трубу, используя закругленную заготовку. Если результат вас не удовлетворил, можно переделать работу, но предпочтительнее делать все шаги аккуратно сразу.

Гибка трубы песком и газовой горелкой

Этот метод позволит придать трубе подходящий изгиб без риска растрескивания и сплющивания. Вам понадобится кварц или очищенный песок, газовая сварка (горелка), две пробки по дереву и дрель. Рассмотрим процесс по порядку:

Вместо кварцевого песка можно использовать обычный песок. Но его нужно предварительно очистить. Просейте песок и тщательно высушите его, нагревая над огнем или горелкой. Песок следует нагревать до тех пор, пока он не перестанет дымиться. Когда все будет готово, пересыпьте охлажденный песок в чистую емкость.
В один конец профильной трубы вставьте деревянную заглушку (на глубину не более 10-20 см). Полностью заполните трубу кварцевым (или очищенным) песком и заглушите другой конец. Это заполнение предотвратит разрушение в процессе гибки. Если песка не будет, материал просто испортится.
Проделайте небольшое отверстие в одной из заглушек. При накаливании из него будет выходить воздух.
Отметьте место сгиба и нагрейте его горелкой. Затем придайте трубе желаемую форму. Старайтесь не перегревать металл – это может привести к образованию окалины и потере качества материала.
Когда труба приобрела нужную форму, удалите деревянные заглушки и высыпьте песок. Концы профильной трубы рекомендуется нагреть — так заглушки можно будет быстрее вытащить.

Дополнительные методы гибки

Существуют методы для труб из определенных материалов, которые вы также можете использовать:

Чтобы согнуть медную трубу (а также латунную и дюралюминиевую), нужна вода и отрицательная температура. Заткните один конец трубы пробкой, затем наполните трубу водой и закройте другой конец. Поместите продукт в мороз и оставьте его там, пока не образуется лед. После этого изделие легко может принять нужную форму. Также в качестве наполнителя можно использовать расплавленный парафин, канифоль или свинец.
Для сгибания металлопластиковой трубы можно использовать поваренную соль. Сначала его нужно подогреть на сковороде (пока не начнут взрываться кристаллы соли) и залить в трубу. Когда горячее сырье находится внутри, трубу можно согнуть без особых усилий.

Разнообразие способов гибки профильных труб позволяет выполнять эту процедуру в домашних условиях, не прибегая к помощи специалистов и дорогостоящему оборудованию. Старайтесь следовать алгоритму создания изгибов и действуйте не спеша. В этом случае шансы на создание качественного продукта значительно возрастают.

Часто возникает вопрос, как согнуть профильную трубу без трубогиба? Известно, что выполнение различных строительных или ремонтных работ на загородном участке предполагает широкое использование профильных труб.

Использование данного вида проката имеет ряд преимуществ:

Обладает большой прочностью при относительно небольшом весе.
Профильная труба может использоваться для монтажа любых конструкций от теплицы до различных навесов, беседок или веранд.
Возможность обработки сваркой или различными видами ручного инструмента позволяет выполнять большую часть работ самостоятельно.
Конструкция, собранная из квадратного профиля, будет выглядеть намного привлекательнее, чем ее аналог из традиционной круглой трубы.

Если есть желание сделать арочную конструкцию для украшения беседки или установки теплицы, то придется гнуть ее вручную или прибегать к помощи специалистов.

Основные особенности технологии гибки

Необходимо четко понимать процессы, происходящие в металле при его контролируемом деформировании. Основная цель при этом – получение равномерно изогнутой формы без нарушения целостности профиля прокатки. Чтобы правильно согнуть трубу любой формы поперечного сечения, применяют два метода:

сгибание под действием внешней силы;
сочетание давления и локального нагрева в секции изгиба.

В обоих случаях одновременно происходят следующие процессы – материал внешнего слоя дуги будет растягиваться, а внутренний слой сжиматься. В результате изгиба значительное превышение нагрузки может привести к трещинам и разрушению наружной стенки трубы. Внутренняя поверхность может потерять свою гладкость, при этом образуются хорошо заметные металлические складки. Нарушение технологии процесса также может вызвать искривление стенок трубы или нарушение их соосности. Такое явление крайне негативно скажется на эстетике получившейся арки и вызовет ее вынужденное отторжение.

Есть и другие параметры, которые следует учитывать. Большое значение будет иметь радиус нужной кривизны, толщина стенки заготовки, ее материал и размеры поперечного сечения.

Промышленностью выпускаются профильные трубы квадратного, прямоугольного, овального, плоскоовального или круглого сечения. Использование квадратных и прямоугольных изделий при строительных работах имеет свои преимущества. Такие трубы намного удобнее при выполнении монтажных работ. Они упрощают разметку, стыковку и подгонку элементов конструкции друг к другу. На плоскую поверхность такого профиля гораздо проще прикрепить различные покрытия или комбинировать их с другими материалами.

Способы холодной гибки труб: а – с приработкой; б – обмотка; в – перетаскиванием; д – прокатка; д – на двух опорах; е – растяжка; г-с внутренним гидростатическим давлением; а – через плашку с криволинейной осью; к – копировальной техникой.

Обратите особое внимание на высоту секции. Этот показатель определяет пластические параметры той или иной марки прокатного материала. На основании его значения рассчитывается максимально возможный изгиб. Обозначим высоту буквой h. Тогда при размере до 20 мм возможен изгиб трубы без разрушения в сечении 2,5×h и более. В случаях, когда h > 20 мм, используется формула: 3,5×h и более. Нарушение этого правила приведет к образованию трещин или общему короблению металла.

Необходимо учитывать толщину стенок профиля. Если она не превышает 2 мм, гнуть материал нецелесообразно. В таких случаях приходится использовать сварку. Более толстые стенки поддаются изгибу, но увеличение толщины значительно затрудняет его.

Материал катаного профиля также может оказывать влияние на процесс. Трубы из низколегированной и углеродистой стали обладают значительной эластичностью. Такой материал после снятия внешней нагрузки имеет свойство восстанавливать прежнюю форму. Это потребует повторной обработки до тех пор, пока не будет сохранен требуемый радиус дуги. Медные трубы лишены этого недостатка. Благодаря высокой пластичности материала они легко меняют форму и сохраняют измененное состояние после снятия нагрузки.

Способы гибки профилей и последовательность их выполнения

Выбор метода гибки зависит в первую очередь от размера поперечного сечения и имеющихся инструментов и оборудования. Обычно небольшие материалы изгибаются в холодном состоянии. Такие трубы обладают достаточной пластичностью и поддаются управляемой деформации при малых внешних усилиях. Для большого профиля обычно необходим подогрев. Температурное воздействие значительно увеличивает пластичность и снижает необходимое количество прикладываемого давления.

Для труб круглого сечения термообработку применяют диаметром 100 мм и более. Для квадратных и прямоугольных изделий в расчете учитывается высота среза. При высоте профиля до 10 мм подогрев не применяется. При высоте от 10 до 40 мм способ обработки выбирается исходя из опыта и возможностей исполнителя. При размере более 40 мм необходим локальный подогрев.

Наличие трубогиба позволяет изготавливать арочные конструкции без дополнительной термической обработки. В случаях, когда механическая обработка невозможна, следует выполнить пробный изгиб. Профиль зажимается в тисках, на его выступающий конец надевается труба большего диаметра, которая используется как рычаг для приложения усилия. Отопление не требуется.

Гибка с местным подогревом

Технология такой обработки предполагает засыпку трубы песком. Его наличие во внутренней полости изделия гарантирует качество исполнения и однородность арки.

Изначально нужно подготовить две деревянные пробки. Они должны иметь пирамидальную форму для герметичности. Длина заглушек должна быть в 10 раз больше ширины профиля. После изготовления заглушки примеряют к отверстиям труб, проверяя при этом герметичность. Далее на одной из заглушек выпилил продольные пазы на боковых поверхностях. Их наличие необходимо для отвода перегретого воздуха из трубы при термической обработке. Определяют место будущего изгиба изделия и производят предварительный подогрев металла.

После этого начинают готовить песок. Лучше всего использовать сухой и чистый материал средней зернистости. Просеивают последовательно через сита с ячейками 2, а затем 0,7 мм. Это удаляет крупные загрязнения, которые могут вызвать бугристость поверхности, и пыль, которая может скапливаться внутри трубы. Наполнитель нагревают до температуры 150°С.

Вбиваем в трубу, не имеющую продольных разрезов, пробку и через воронку засыпаем подготовленный песок. При засыпке необходимо постучать деревянной киянкой по стенкам профиля, чтобы обеспечить уплотнение материала. После окончательной заливки устанавливается вторая пробка и плотно закупоривается.

Полностью подготовленная труба помещается в тиски или трубный зажим рядом с шаблоном. Если есть шов трубы, он должен располагаться сбоку от арки. Отмеченный мелом участок нагревают паяльной лампой до красного цвета и сгибают одним плавным нерезким движением. Полученную арку сравнивают с шаблоном, после чего заглушки удаляют, а наполнитель высыпают. Необходимо помнить, что повторный нагрев крайне нежелателен, так как значительно снижает прочность материала.

Гибка без нагрева

Вопрос, как согнуть профильные трубы без трубогиба, можно решить без температурного воздействия. Использование наполнителя зависит от размеров сечения. Если его высота не превышает 10 мм, песок не нужен. Для больших размеров крайне желательно использование сыпучего материала. В качестве альтернативы можно использовать стальную пружину из проволоки диаметром не менее 2 мм. Его предварительно укладывают на место будущего изгиба, чтобы придать ему ровный ровный контур. Сама технология процесса полностью совпадает с горячим способом, за исключением нагрева металла.

Использование ручных трубогибов или специализированных станков в процессе гибки профильного металла значительно ускоряет и облегчает процесс.

Работа профессионалов гарантирует высокую точность контура и его качество. Но если возможность их привлечения отсутствует, необходимо помнить, что эту работу можно выполнить самостоятельно, при этом значительно сократив свои затраты.

При возведении многих сооружений возникает необходимость сооружения каркаса, возводимого из профильных труб. Для сборки арочных конструкций теплиц, теплиц, навесов, навесов и других объектов профильные трубы предварительно сгибают с помощью трубогибов или профильных отводов. Однако можно обойтись и без этого дорогостоящего инструмента, вооружившись обычной болгаркой и сварочным аппаратом. Узнав больше о том, как согнуть профильную трубу, не используя профильогиб, можно решить, стоит ли его приобретать. Альтернативные методы гибки труб могут оказаться намного сложнее для выполнения необходимого объема работы. Важно при изгибе профильных труб избегать появления изломов и трещин, а также их сплющивания.

В этом видео показано, как просто и относительно быстро можно согнуть профильную трубу ручным трубогибом. Достижение необходимого радиуса проверяют измерением расстояния между концами профильной трубы.

Какие агрегаты могут облегчить работу?

Вариант №1 – компактные ручные трубогибы

Покупка ручных трубогибов целесообразна только в том случае, если вы собираетесь сгибать небольшое количество материала. Эти модели нельзя использовать в качестве профессионального инструмента из-за низкой производительности и необходимости грубой регулировки радиуса изгиба каждого изделия. В комплекте с этим станком обычно идет несколько сменных роликов, за счет установки которых профильная труба изгибается в зависимости от размера ее сечения.

Для достижения нужного угла изгиба необходимо несколько раз пропустить трубу через станок. При этом каждый раз приходится вручную крутить центральный ролик, опуская его все ниже и ниже. Боковые ролики остаются неподвижными, поэтому металлический профиль изгибается под давлением центрального ролика.

Одна из моделей ручной профильной гибки, позволяющая согнуть профильную трубу самостоятельно за несколько проходов металлического изделия между боковыми и центральными роликами

При работе ручным трубогибом человеку придется применять физические усилия. Оборудование нельзя использовать для гибки профильных труб сечением более 40 мм.

Вариант №2 – электрические трубогибы для профи

В отличие от ручных трубогибов электрические модели обеспечивают высокую точность гибки труб. Дело в том, что радиус изгиба задается с точностью до 1 градуса механическим или электронным способом. Использование этого дорогостоящего производительного оборудования позволяет перерабатывать большое количество профильных труб в смену. Обычно владельцы электромеханических трубогибов предоставляют услуги населению, которыми стоит воспользоваться, если вас устраивает их стоимость.

Станок электромеханический профилегибочный, стационарно установленный в цехе, обеспечивает точную гибку профильных труб различного сечения по строго заданному радиусу

К недостаткам электрических профилегибов можно отнести их большой вес и высокую стоимость, которая недоступна обычному покупателю.

Альтернативные способы гибки профильных труб

Способ №1 – болгарка + сварочный аппарат

Как согнуть профильную трубу под нужным углом своими руками без использования заводских станков? Если у вас есть болгарка и сварочный аппарат, то гнуть можно по следующему алгоритму:

радиус кривизны рассчитывается по ранее начерченной схеме;
в месте предполагаемого изгиба трубы дисковой пилой (болгаркой) делают несколько поперечных пропилов;
держа трубу в тисках, начинают изгибать ее в нужном направлении, прикладывая для этого небольшое физическое усилие;
затем срезы заваривают сварочным аппаратом, не забывая соблюдать требования техники безопасности;

сварные швы отшлифованы.

Циркулярная пила или болгарка, закрепленная на специальной подошве, необходима для выполнения нескольких пропилов на изгибе профильной трубы

Метод №2 – заготовка и песок

Изогнуть профильную трубу до необходимого радиуса можно еще одним простым методом. Для этого готовится песок, который нужно просеять и при необходимости просушить. Затем один конец профильной трубы закрывается забиванием деревянного клина. В профиль засыпается просеянный песок, перекрывающий вход в трубу с другой стороны. После этого изделие начинают огибать вокруг металлической заготовки, имеющей подходящий диаметр. Один конец профиля надежно фиксируется между штырями, а другой натягивается.

Важно! Для облегчения процесса гибки профиля по небольшому радиусу необходимо прогреть место деформации газовой горелкой. Насыпанный песок обеспечивает целостность стенок металлического изделия при механическом воздействии на трубу.

Закончив процесс гибки, приступают к удалению забитых клиньев путем их выжигания или выбивания. Песок также полностью удаляется из полости трубы. Как видите, кустарные способы более хлопотны, поэтому их можно использовать на практике для одноразовой гибки труб.

Зимой песок можно заменить водой, которую заливают в профильную трубу и подвергают изделие морозу. Видно, что концы профиля заглушены заглушками. После того, как жидкость в трубе замерзнет, ее начинают сгибать по заранее подготовленному шаблону-заготовке.

Заготовка металлическая, используемая мастерами для гибки профильных труб своими руками без применения специального оборудования в виде трубогибов

Метод № 3 – Изгиб квадратной пружинной трубы

Пружина, имеющая сечение такой же формы, но меньшего размера, не позволяет деформироваться стенкам профильной трубы при изгибе. Пружина изготовлена из стальной проволоки, диаметр которой подбирается исходя из толщины стенки. Пружина должна легко входить в трубу. Запланированное место изгиба прогревается паяльной лампой или газовой горелкой. Стенки обогреваемого профиля легче гнутся. Во избежание ожогов нужно работать в специальных защитных перчатках, а изделие держать плоскогубцами. Добиться нужного радиуса изгиба помогает заготовка или металлические штыри, вбитые в землю по окружности.

Краткое резюме

Как видите, все придуманные мастерами кустарные способы гибки профильных труб требуют времени и сил. При этом 100-процентной гарантии получения ровного изгиба нет. Качество металлического каркаса напрямую влияет на прочность и красоту возводимой конструкции. Поэтому не стоит пренебрегать услугами профессионалов, у которых есть специальное оборудование для гибки труб. Покупка ручного станка для гибки профильных труб позволит вам не тратить деньги на оплату сторонних услуг. Покупка быстро окупится, если вы начнете производить гибку труб на заказ самостоятельно.

Востребованы во многих сферах жизни.

Применяются для изготовления конструкций различных изделий в промышленности, строительстве и быту. Часто для этих целей необходимо придать таким трубам изогнутую форму с помощью определенной деформации. Гибка профильных труб может осуществляться с помощью специальных станков, называемых трубогибами.

Без трубогиба сложно придать изделию нужную форму. Их можно приобрести в готовом виде, изготовить в промышленных условиях, а можно сделать своими руками, если потребность в таком станке возникает периодически для хозяйственных нужд. Для этого важно знать, как можно сделать своими руками приспособление для гибки фасонных изделий.

Используют два варианта гибки профильных труб своими руками: холодный и горячий.

Оба они преследуют цель сохранения целостности формы профиля при изгибе изделия. Для этого, в отличие от внешней сжимающей силы в процессе гибки, внутреннее пространство профиля заполняется определенным антикомпрессионным агентом.

При холодном способе таким веществом является замороженная вода, при горячем – речной песок.

Особенности холодного метода

Гибка заготовки водой обычно применяется зимой при сильных морозах. Для этого профильную трубу с одной стороны закрывают пробкой, а с другой стороны заливают водой.

Изделие оставляют на морозе в вертикальном положении запечатанной стороной вниз до полного замерзания воды. После этого осуществляется процесс сгибания изделия до нужного радиуса.

Горячий способ гибки

Метод основан на нагреве зоны изгиба профильного изделия. Его можно применять в любое время года. Трубу также герметизируют с одного конца, закрыв пробкой или любым подручным средством.

Затем внутрь с другой стороны насыпается речной песок и конец закрывается заглушкой. Длина заглушки должна примерно в 2 раза превышать диаметр трубы, чтобы она могла выдержать вес песка, помещенного в трубу.

Место сгиба отмечается мелом или маркером и прогревается. Для отвода газов, образующихся при нагреве, на концах изделия желательно просверлить небольшие отверстия.

При нагреве секции до нужной температуры труба сгибается на станке, соответствующем параметрам изделия.

Важно! При изгибе трубы избегайте искрения металла.

Схема горячего способа гибки профильной трубы представлена на рисунке:

Особенности конструкции станков для гибки труб различного профиля

Несмотря на простоту гибки профильных изделий, перед тем, как приступить к гибке, необходимо учитывать их характеристики.

Конструкцию гибочного устройства следует выбирать с учетом размеров и свойств материала профилей. Это связано с тем, что изделия разного диаметра и толщины стенки, а также из различных металлических сплавов имеют разные критические минимальные диаметры изгиба.

Его значения указаны в специальных таблицах, где учитываются все параметры труб. При изгибе профиля ниже критического значения радиуса прочностные свойства металла в месте изгиба значительно снижаются.

Таблица спецификаций:

Станок для гибки профильных труб своими руками может иметь другое устройство. Его сложность зависит от параметров трубы и ее характеристик.

Для изделий сечением до 2-2,5 см можно использовать простейшие варианты устройства с использованием бетонной плиты или подготовленного шаблона планируемой дуги изгиба.

Для сечений более крупных профилей конструкция станка более сложная, в нем используется метод гибки, когда труба сжимается при прохождении через валки, аналогично прокатному стану.

Рассмотрим подробнее, как сделать такие устройства.

Упрощенный вид трубогиба

1. Использование бетонной плиты

Для создания конструкции вам понадобится бетонная плита, алмазная или победоносная бетонная дрель и металлические штифты.

Изготовление устройства осуществляется следующим образом:

на поверхность бетонной плиты наносится схематическая сетка с ячейками 4×4 см или 5×5 см;
на пересечении линий сетки сверлятся углубления под металлические штифты;
штыри, вставленные в ячейки, тщательно фиксируют заливкой бетоном во избежание их выпадения под действием нагрузки от трубы.

Схема такого устройства представлена на рисунке:

Процесс гибки профиля осуществляется следующим образом:

Трубка вставляется между двумя соседними штифтами и с силой изгибается в нужном направлении. Радиус изгиба можно менять, перемещая по элементам диагонально расположенные штифты.
Изгибающее усилие следует прикладывать постепенно, чтобы избежать ненужной деформации профиля. Для облегчения работы профиль можно подвергнуть небольшому нагреву.
Не рекомендуется снимать трубу с устройства сразу после деформации, чтобы исправить образовавшийся изгиб. Для надежности концы изделия временно приваривают к вспомогательному стальному прутку.

2.Использование шаблона

Самым простым приспособлением для профильных изделий, востребованным в домашнем использовании, является метод гибки по заранее подготовленному шаблону. Можно гнуть не только изделия из алюминиевых сплавов, но и стальные трубы небольших габаритов.

Шаблон изготавливается из деревянных досок толщиной чуть больше диаметра (размера сечения) гнутого изделия. Для удобства работы доски шаблона вырезаются под наклоном к плоскости стола. Сам шаблон фиксируется на столе саморезами.

Кроме него на рабочей плоскости стола на небольшом расстоянии от шаблона закрепляется упор для удержания трубы.

Конструкция роликовой машины

Принцип работы такой машины основан на прокатке профильной трубы через движущиеся валки, в которых она под действием давления приобретает нужный изгиб. Движение осуществляется с помощью двух горизонтальных роликов, установленных на основании канала.

Самодельный станок можно сделать из следующих деталей:

три ролика, имеющие ось вращения для гибки;
для изготовления базовой рамы станка;
приводная цепь трансмиссии;
приводной механизм.

Процедура изготовления машины должна быть следующей:

Сначала нужно сделать каркас из металлического швеллера. Элементы швеллера для каркаса можно соединить сваркой, но для надежности конструкцию лучше скрепить болтами.
Вертикально по центру горизонтальной станины устанавливается конструкция в форме буквы П, на вершине которой крепится вал с муфтой. В центр муфты вставляется штифт, на который приваривается ручка, а сбоку устанавливается ролик.
Два цилиндрических валка с вращающимися роликами установлены на горизонтальной станине станины на одинаковом расстоянии от центра.
К роликам прикреплена цепь для приведения механизма в движение с помощью ручного привода.

Валки крепятся болтами. Для этого в канале просверливаются прорези, чтобы валки могли двигаться для изменения настройки радиуса изгиба.

Работа на таком самодельном станке осуществляется следующим образом:

профильная труба надевается на горизонтальные подающие ролики;
вращением рукоятки зажим прижимает трубу третьим валком. В результате профиль деформируется при прохождении этой зоны.
начальное деформирующее давление изменит конфигурацию трубы незначительно, поэтому процесс протяжки через валки необходимо повторять до получения нужного изгиба.

Радиус изгиба профиля зависит от расстояния между нижними цилиндрами, которое можно изменить с помощью роликов, перемещая их и фиксируя стопором.

Как согнуть трубу своими руками? Смотрите здесь для начинающих

Каждый второй человек на земле хотя бы раз в жизни задавался вопросом, как согнуть трубу самостоятельно. Осуществить процесс можно с помощью специального приспособления – трубогиба. Если такового нет, то есть ряд способов согнуть трубу в домашних условиях без посторонней помощи. Вам понадобятся средства индивидуальной защиты, освещение, горелка (строительный фен), песок, тиски.

Краткое содержание статьи:

Разновидности труб

Прежде чем приступить к процессу, необходимо определиться с материалом, из которого изготовлен длинный полый предмет. Для каждого типа труб существует определенный способ гибки.

Пластиковые трубы

В настоящее время рынок завален пластиковыми изделиями, трубы не исключение. Но стоит обратить внимание, что износостойкость таких металлических труб гораздо меньше.

Вряд ли они подойдут для работы с горячими жидкостями, и недолго продержатся на открытом пространстве под воздействием солнечных лучей. Однако их активно используют для канализации и холодного водоснабжения.

Пластиковые трубы

Такие трубы намного эффективнее справляются с перепадами температур, отлично подходят для горячего водоснабжения, отопления и не подвержены морозу. В состав труб входят два материала, они в сочетании обеспечивают изделиям прочность и долговечность.

Способ изготовления – слой пластика и тонкие листы металла. Несмотря на способность выдерживать высокие температуры, трубы хрупкие и повреждаются при сильном физическом воздействии.

Следует отметить, что по составу пластиковые трубы делятся на два основных вида: полиэтиленовые и поливинилхлоридные.

Первые в составе имеют различные виды полиэтилена, выдерживающие давление и высокие температуры.

Вторые изготавливаются из поливинилхлорида, за счет этого они прочны и устойчивы к перепадам температур, но не используются для воды, так как хлорид имеет свойство вымывать из труб и в вещество, следовательно, в человеческое тело.

Трубы металлические

Эти трубы широко используются при прокладке трубопроводов, нефтепроводов и газопроводов. На сегодняшний день для наливных трубопроводных сетей нет более прочного и долговечного материала.

Трубы алюминиевые

Несмотря на то, что этот материал очень гибкий и легко деформируется, его можно использовать только в промышленности или для изготовления конструкций.

Алюминий
способен выделять в окружающую среду вредные вещества, поэтому для трубопроводов он категорически не пригоден.

Способы гибки труб

Сначала нужно определиться, как будет происходить процесс, и что нужно иметь под рукой.

Если у вас есть станок Вольнова или трубогиб, то процесс гибки не составит особого труда. С его помощью можно сделать изгиб в виде скобы, ветки, калача и уточки. Выставляются трубы разного диаметра от 15 до 25 мм.

Процесс выглядит следующим образом:

Трубу помещаем в зажим станка длинным концом
Место, где будет происходить изгиб, следует смазать машинным или другим маслом.
С усилием отогните короткий конец трубы.

В интернете можно более подробно посмотреть процесс на фото, и понять как согнуть трубу с помощью этого станка.

В том случае, если такого устройства нет под рукой, придется приложить немного усилий и отнестись к процессу серьезно.

Визуально кажется, что при изгибе металлической трубы все происходит хорошо и труба не деформируется. Но на самом деле с внутренней стороны изгиба образуются складки, за счет чего уменьшается радиус трубы, а с внешней стороны материал подвергается сильному растяжению, из-за чего есть вероятность образования микротрещин.

Чем быстрее происходит изгиб, тем выше вероятность того, что труба будет повреждена и станет непригодной для использования.

Прежде чем приступить к гибке трубы, ее необходимо нагреть до оптимальной для гибки температуры. Опытные мастера советуют проверять температуру бумажным листом. Если при соприкосновении бумаги с трубой она начинает тлеть, значит, можно приступать к процессу.

Чтобы избежать нежелательных резких изгибов, необходимо заполнить трубу песком и забить ее с двух сторон. Зажимаем и запускаем процесс.

Потребуются усилия и время, зато вам не придется прибегать к помощи специалистов, приобретать специальное оборудование и вы будете знать, как согнуть трубу в домашних условиях.

С пластиковыми трубами дело обстоит немного иначе. Их легче гнуть, но вероятность появления микротрещин гораздо выше. В отличие от металла, стоит следить за температурой нагрева, иначе труба просто сгорит.

Еще минус в том, что на пластике могут быть не видны отверстия или даже их зачатки, которые в дальнейшем дадут о себе знать в самый неподходящий момент.

Трубы из металлопластика можно не греть, они уже отлично гнутся за счет наличия внутри алюминиевого стержня, нужно только позаботиться о стабилизаторе.

Тонкие пластиковые трубы часто ломаются при попытке сгибания, поэтому место планируемого сгиба нужно прогреть строительным феном до температуры около 180-200 градусов и аккуратно согнуть. Это произойдет легко и быстро, достаточно закрепить готовый изгиб и дождаться остывания трубы.

Гибка профильных труб немного сложнее и стоит подойти к этому более серьезно. Если толщина стенки трубы менее 2 мм, не стоит даже пытаться согнуть трубу, проще будет использовать сварку при строительстве.

Гибка труб осуществляется с трубами отопления и в холодном состоянии. Несомненно, нагретую трубу будет легче согнуть. Без подогрева можно обойтись, если высота профиля не более 10 мм, в случаях с большей высотой стоит использовать горелку.

Обязательно заполнить профиль прокаленным песком, закупорив отверстия с двух сторон деревянными заглушками, длиной 7-10 мм. Отметьте место изгиба мелом, поместите трубу в тиски и начните нагревать. Достигнув нужной температуры, аккуратно начинаем процесс сгибания.

Стоит помнить о средствах защиты: перчатках и маске. Сопоставив полученный изгиб с шаблоном, убедившись, что все совпадает, дождитесь остывания трубы, снимите заглушки и высыпьте песок.

Все способы показывают, что можно самостоятельно и легко обойтись без трубогиба для гибки труб.

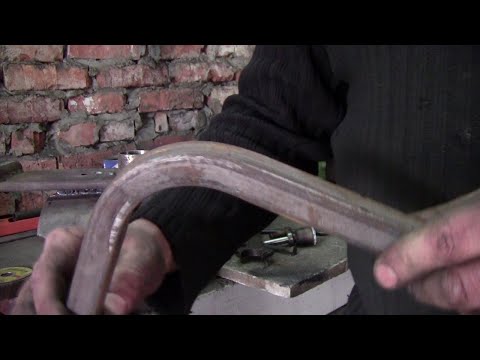

Photo tips for bending a pipe

Груша: посадка, уход, прививка и обрезка своими руками (100 фото + инструкция)

Садовый инвентарь

Навесы из поликарбоната: 100 фото лучших современных идей для дома и сада

Баня на даче: проектирование, строительство и утепление своими руками (100 фото)

Присоединяйтесь к обсуждению:

Гибка труб и профилей

Если Вам необходима качественная и оперативная гибка труб, мы используем современное оборудование и предлагаем нашим клиентам гибку круглых и профильных труб, из круглого и плоского материала методом навивки, при наличии дефектов и изменений геометрии в зависимости от варианта гибки исключены.

Гибка труб, в отличие от сварки, выглядит достаточно аккуратно. Этот процесс повышает рентабельность производства нашей компании, а также снижает трудоемкость изготовления изделий.

Сам метод намотки, его технология заключается в очень точной гибке стали, нержавеющей стали, алюминия и других материалов. Мы предлагаем гибку как тонкостенных, так и толстостенных труб и профилей, гибку с фиксированным и переменным радиусом.

Мы знаем толк в качественных трубах, так как сами используем эту технологию при изготовлении лестничных и балконных ограждений, а также в различных решетках и воротах. За счет работы высокотехнологичных трубогибочных автоматов мы тратим на гибку минимум времени. Таким образом, наши заказчики получают готовые изделия с высокой точностью угла гибки и отличного качества.

ПРЕИМУЩЕСТВА ГИБКИ ТРУБ

снижение расхода материала, так как отсутствуют сварные трубы

снижение трудоемкости при создании конструкций

лучшие гидроаэродинамические характеристики прохода

отсутствие неблагоприятного воздействия на структуру металла

преимущество в уплотнении по сравнению с резьбовыми соединениями

лучший внешний вид конечного продукта

Оправочный метод

Оправочный изгиб труб и профилей от 16*1,2 мм до 90*3 мм

Возможный диапазон радиуса изгиба – от 30 мм до 250 мм

Метод холодной навивки 9063 и профилей с использованием дополнительного стального или бронзового элемента – оправки или оправки со сферами (в зависимости от диаметра профиля и толщины стенки) для гибки радиусом 1,5 диаметра трубы или профиля.

Данный способ позволяет избежать:

Формы без перетяжек, микротрещин, волнистых складок внутри радиуса – гофра
Изменение геометрии трубы в месте изгиба
Неблаговидный внешний вид изделия

D10 R=20 мм
D12 R=12 мм, R=19 мм
D17,2 R=30 мм
D18 R=36 мм
D20 R=25 мм, R=30 мм, R=45 мм
D25 R=25 мм , R=28,5 мм, R=35 мм, R=36 мм, R=50 мм
D26 R=62,5 мм
D28 R=70 мм
D30 R=60 мм
D32 R=35, R=70 мм
D38 R=40 мм, R=50 мм, R=76 мм
D50 R=70 мм
D42,4 R=84,4 мм
D48,3 R=96,6 мм
D60,3 R=120,6 мм, R=150 мм
D73 R=146 мм
D88,9 R=177,8 мм
20*20*2 R=50 мм
50*50*2 R=175 мм

Список инструментов постоянно пополняется!

Бездорновой способ

Предлагаем услуги данного отвода для труб и профилей от 6 м до 114,3*4 мм

Возможный диапазон радиусов изгиба – от 15 мм до 700 мм

Бездорновой способ – самая дешевая технология навивки трубы и профиля на гибочную матрицу. Суть данного вида изгиба – радиус изгиба, который равен как минимум 3-4 диаметрам трубы и зависит от толщины стенки профиля.

Важнейшей особенностью этого изгиба является деформация материала, изгиб которого происходит без каких-либо дополнительных инструментов внутри профиля, но являясь дешевым способом гибки, при столь маленьком радиусе позволяет сохранить овальность трубы не более 15% от первоначального диаметра.

Список инструментов

3/8 (17,2 мм) R=36 мм, R=53,5 мм
½ (21,3 мм) R=46 мм, R=59 мм, R=67 мм
¾ (26,9 мм) R =56 мм, R=59 мм, R=67 мм, R=78 мм, R=90 мм
1 дюйм (33,7 мм) R=56 мм, R=67 мм, R=82 мм, R=90 мм, R=100 мм, R=112 мм
1”1/4 (42,4 мм) R=90 мм, R=100 мм, R=112, R=127,2 мм, R=130 мм, R=150 мм, R=160 мм, R =190
мм
1”1/2 (48,3 мм) R=100 мм, R=130 мм, R=144,75 мм, R=150 мм, R= 160 мм, R=190 мм, R=199,5
мм
2” (60,3 мм) R=130 мм, R=150 мм, R=160 мм, R=180,9 мм, R=190 мм, R=238,5 мм
2”1/2 (76,1 мм) R=228 мм , R=292 мм
3” (88,9 мм) R=270 мм
4” (114,3 мм) R=355 мм

D6 R=30 мм, R=36 мм
D8 R=30 мм, R=36 мм
D10 R =30 мм, R=36 мм, R=40 мм
D12 R=36 мм, R=46 мм, R=56 мм
D15 R=45 мм
D16 R=36 мм, R=48 мм, R=56 мм
D19 R =56 мм
D20 R=46 мм, R=56 мм, R=60 мм, R=67 мм, R=80 мм
D22 R=46 мм, R=56 мм, R=66 мм, R=67 мм
D25 R=56 мм, R=67 мм, R=75 мм, R=90 мм, R=100 мм, R=126 мм, R=131,5 мм
D30 R=67 мм, R=90 мм, R=120 мм
D32 R=67 мм, R=96 мм, R=130 мм

D35 R=90 мм, R=105 мм
D38 R=69 мм, R=90 мм, R=130
D40 R=90 мм, R=120 мм, R=160 мм
D45 R=90 мм
D50 R= 150мм, R=175мм

Список инструментов постоянно пополняется!

Профилегибочный станок

Предлагаем услуги данной гибки труб и профиля до 80*80*3 мм

К преимуществам такого станка можно отнести возможность получения гнутого профиля большой длины – от более 5 метров, что широко используется в строительстве.
