Как в домашних условиях собрать металлоискатель – Металлоискатель своими руками: схемы, видео — Asutpp

alexxlab | 15.12.2019 | 0 | Разное

изготовление по схемам и инструкциям

Рано или поздно в жизни каждого мужчины наступает тот момент, когда он начинает думать о приобретении собственного металлоискателя. Услышав слово «клад», даже самые серьёзные и респектабельные лица ощущают прилив волнения и адреналина. А ведь с помощью простого и вполне доступного устройства можно найти настоящее сокровище, потратив для этого совсем немного времени и усилий.

Не секрет, что под землей можно найти огромное количество ценных вещей, монет, аксессуаров, ювелирных изделий и предметов старины. Но как найти точное место, где они находятся?

Профессиональные археологи и кладоискатели имеют в своём распоряжении сложнейшие механизмы и приборы, стоимость которых превышает несколько тысяч долларов. Окупится ли это устройство или нет — зависит от одного удачного случая. Представители разных сфер деятельности, таких как археология, строительство, геология, а также участники различных поисковых обществ располагают недешевой техникой. Но в большинстве случаев они берут её у компании, где работают.

А что делать начинающему кладоискателю, у которого отсутствуют широкие возможности выбора из-за финансовой ограниченности? Можно ли сделать металлодетектор своими руками, чтобы не переплачивать большие деньги за приобретение элитной модели премиум-класса.

Несмотря на большое разнообразие подобных приборов на рынке, большинство из них стоят очень дорого, а бюджетные изделия не гарантируют высокую точность и глубину обнаружения ценных предметов. По этой причине всё больше и больше людей мечтают о самодельном металлоискателе.

Даже если вам никогда не приходилось работать с подобным оборудованием, вы наверняка знаете, что оно предназначается для точного поиска предметов с характерными электрическими или магнитными свойствами, что и отличает их от окружающей среды, где они расположены. Простыми словами — металлоискатель определяет металлические изделия в верхних слоях грунта.

Однако устройство используют не только для поиска сокровищ в грунте. В настоящие дни оно является востребованным и для военных, детективов-криминалистов, геологов, строителей и представителей многих других сфер деятельности. Однако такие лица отдают предпочтение профессиональным приборам, а самодельные решения актуальны лишь для новичков.

Сегодня изготовление столь полезного устройства не является чем-то невыполнимым или нереальным, т. к. в свободном доступе предлагается множество схем, чертежей и инструкций. И даже самый неопытный человек сможет изобрести неплохой инструмент, который сможет найти монетку с советский пятак на глубине 20−30 сантиметров или железяку размерами с канализационный люк на глубине 1−1,5 метра под землей.

К тому же инструмент для поиска металла может стать полезным и для бытового хозяйства, ремонтных или строительных работ. Для примера, вы можете случайно определить возле своего частного дома центнер-другой брошенной трубы или металлической конструкции, заработав неплохие деньги на сдаче металлолома. А ведь в земле находится неизмеримое множество по-настоящему бесценных изделий, поэтому каждый желающий может попытать удачу.

Важная особенность: если вы никогда раньше не проводили каких-либо работ с электротехникой или радиоприборами, не пугайтесь множества схем, формул и терминологии. Принцип создания металлодетектора

в домашних условиях остаётся очень простым. Главное — быть готовым выделить небольшое количество времени и запастись терпением. Правильный подход к делу позволит создать неплохой инструмент, который сможет определять металлы на различной глубине.

Принцип работы

При создании самодельных металлодетекторов особое внимание уделяется приборам «Пират», которые характеризуются простым принципом действия и простотой в изготовлении. Да и качественные характеристики такого прибора соответствуют многим фирменным моделям в ценовом диапазоне 300−400 долларов. Схемотехника и устройство модели очень простые. А настроить такой детектор и начать поиск металла сможет даже необученный человек.

Устройство функционирует по принципу электромагнитной индукции. Общая схема включает в себя передатчик электромагнитных колебаний, который отдаёт и принимает сигнал, передающую катушку, приёмную катушку, приёмник, дискриминатор, а также индикационный прибор. Другие рабочие узлы являются дополнительными и устанавливаются по желанию пользователя.

Задача катушки заключается в создании электромагнитного поля с определенным температурным показателем. Если в зоне действия появляется предмет, проводящий электрической ток, в нём наводятся вихревые токи или токи Фуко, которые способствуют образованию собственного ЭМП. В конечном итоге структура поля катушки меняет свою конфигурацию. Если же предмет не проводит ток, но имеет ряд ферромагнитных свойств, при попадании в поле зрения катушки он искажает исходные показатели посредством экранирования. В обоих случаях задача приёмника заключается в улавливании отличия ЭМП и преобразования его в акустический или оптический сигнал.

По сути, для металлоискателя необязательно, чтобы предмет проводил ток. Важно, чтобы электрические или магнитные характеристики были разными.

Коммерческие источники ставят особый акцент на дорогостоящих металлодетекторах с высокой чувствительностью и точностью работы. В их числе — профессиональный прибор Teppa — H, который часто называют геосканером. Однако это название ошибочное, т. к. принцип действия геосканеров заключатся в измерении электропроводности почвы с учётом разных направлений и разной глубины. Такое действие принято называть боковым каротажем. Согласно данным каротажа, компьютер создаёт на экране картинку всего, что происходит в верхних слоях земли, включая всевозможные по свойствам геологические слои.

Разновидности приборов

Если вы задаетесь вопросом: «Как сделать металлоискатель в домашних условиях?», не забудьте разобраться с основными параметрами устройства. Принцип работы воплощается посредством разных технических способов с учётом назначения устройства. Для примера, модели, которые эксплуатируются при пляжном золотоискательстве и строительно-ремонтном поиске, могут обладать внешними сходствами, но работать по существенно другому принципу. Чтобы успешно завершить монтаж устройства, важно иметь четкое представление требований, которым должен соответствовать детектор. Учитывая конструктивные особенности поисковых детекторов, можно выделить ряд параметров:

  1. Проникающая способность или проницаемость — этот показатель указывает на максимальную глубину, на которую распространяется ЭМП катушки в грунте. Если предмет находится глубже этой отметки, скорее всего, он останется незаметным.
  2. Величина и размеры зоны поиска — воображаемая зона в почве, где предположительно находится объект.
  3. Показатели чувствительности — поддержка функций определения более или мелких предметов.
  4. Избирательность — функция быстрого реагирования на более актуальные находки. Мечтой каждого кладоискателя является детектор, определяющий лишь самые драгоценные металлы.
  5. Помехоустойчивость — способность дискриминировать (исключать из поиска) ЭМП посторонних предметов и источников: например, радиостанций, грозовых разрядов, ЛЭП, электрического транспорта и других помех.
  6. Компактность и оперативность. Эти показатели указывают на уровень электропотребления, а также массогабариты прибора и размеры зоны поиска. Ведь маленьким устройством тяжело изучить большую площадь, в то время как слишком крупный прибор не сможет дать точные результаты в узком пространстве.
  7. Наличие функции дискриминации или разрешающей способности, которая позволяет микроконтроллеру отделять разные по свойствам и характерам металлы. Данный параметр относится к составным характеристикам, т. к. на выходе устройства присутствует 1, максимум 2 сигнала, а величины, которые указывают на свойства и местонахождение предмета находки гораздо больше.

Рабочая частота

Практически все характеристики металлодетекторов каким-либо образом связаны между собой. Для примера, понижение частоты генератора способствует более глубокому проницанию и точному поиску, правда, за это приходится платить увеличенным энергопотреблением и ухудшением чувствительности. Также увеличиваются размеры катушки, поэтому компактность и эргономичность существенно страдают. В остальном каждый параметр или комплексы каким-либо образом привязаны к частоте генератора. Поэтому первоначальная классификация устройств создана с учётом диапазона рабочих частот.

  1. Сверхнизкочастотные — работают до первой сотни Гц. Не являются любительскими приборами, т. к. требуют особого подхода и навыков. Их энергопотребление начинается с нескольких десятков Вт, а без применения дополнительной компьютерной техники и транспортных средств, которые будут служить для передвижения конструкции, попросту не обойтись.
  2. Низкочастотные (НЧ) с диапазоном от сотен Гц до нескольких кГц. Отличаются простой схемой и отсутствием сложной конструкции. При этом они гарантируют максимальную помехоустойчивость, но не могут похвастаться хорошей чувствительностью и качественной дискриминацией. Уровень проницаемости достигает 4−5 метров при употреблении электрической энергии от 10 Вт. Такие изделия способны реагировать на ферромагнитные материалы из черного металла, или крупногабаритные бетонные и каменные конструкции. Чаще всего эти устройства называются магнитодететекторами.
  3. С повышенной частотой — представители этой группы работают на частоте до нескольких десятков кГц. Их схемотехническая оснастка гораздо сложнее, чем у предыдущих моделей, правда, требования по уходу и эксплуатации минимальные. Показатели проницаемости достигают 1−1,5 метра. Помехоустойчивость вполне нормальная, а дискриминация и чувствительность находятся на высоком уровне. Существуют универсальные, импульсные детекторы, которые способны работать на обводненных или минерализованных грунтах, где присутствует большое скопление обломок или частиц скальных пород, которые тоже издают сигнал ЭМП. Правда, качество работы в такой среде очень низкое.
  4. В последней категории находятся приборы с высокой частотой. Их используют для поиска золота.

Методы поиска

В настоящее время применяется больше 10 методов поиска предметов посредством ЭМП. Однако если говорить о непосредственной оцифровке ответного сигнала, то чаще всего такое решение практикуется лишь представителями разных профессиональных сфер, которые применяют самую дорогую технику.

Что касается самодельных металлоискателей, то они бывают следующих типов:

  1. Параметрические.
  2. Приемопередающие.
  3. С накоплением фазы.
  4. На биениях.

Параметрические изделия не оснащены специальным приемником, поэтому их нельзя назвать очень популярными. Чтобы определить нахождение металлической конструкции, используется влияние самого предмета на параметры катушки — индуктивность и добротность. При этом показатели ЭМп здесь незначительны. Любые изменения параметров приводят к изменению частоты и амплитды вырабатываемых колебаний.

Несмотря на простоту сборки и дешевизну, такие металлоискатели отличаются хорошей помехоустойчивостью, но нуждаются в особом подходе и навыках.

Модели с приемником обеспечивают максимальную эффективность работы в конкретном диапазоне частот, правда, их схемотехнические свойства остаются очень сложными. Для продуктивной работы приходится покупать качественные катушки. Приемопередающие металлоискатели, у которых одна катушка — называются индукционными. Они обладают хорошей повторяемостью, а проблема правильного размещения катушек отсутствует. Тем не менее схемотехника такого решения гораздо сложнее.

Заключение

Изготовить мощный металлоискатель в домашних условиях несложно. Главное — запастись терпением, чертежами и подробным руководством, внимательно изучая все пункты.

tokar.guru

Как сделать металлоискатель в домашних условиях

Если вы задались целью изготовить металлоискатель, однако, нет понимания, а также опыта в таком случае руководствуясь приведённым далее, советам, вы сумеете реализовать своё стремление.

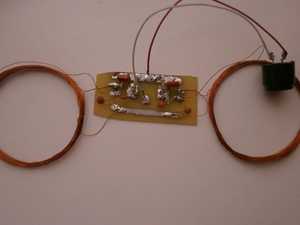

Сначала важно понять принципы работы металлоискателя, остановимся на самом простом, это металлоискатель «на биениях». В основе работы лежит принцип сложения колебаний 2-х генераторов, один из них называют «эталонным», его частота стабильная, лучше, если он выполнен на кварце. Второй же сделан на катушке она же будет поисковой, при сближении этой катушки с металлом, изменяется её индуктивность, а следовательно, изменяется и частота. Обе эти частоты передаётся на другой узел, который называется смеситель, где по законам физике происходит сложение и выделяется частота так называемых биений, она подаётся в наушники в них возникает звук. Это сжатое описание принципа работы простого металлоискателя, который легко можно создать в домашних условиях.

Как и из каких материалов можно сделать металлоискатель

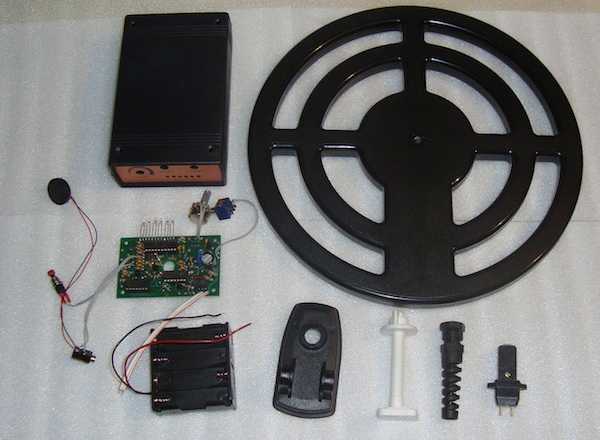

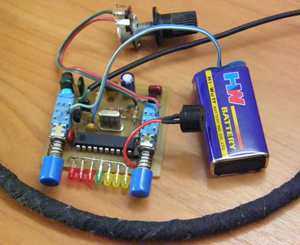

Самый простой путь, найти в магазине готовый набор деталей для сборки металлоискателя, или приобрести его через интернет. В хороший набор входит печатная плата, с установленными деталями, от вас потребуется лишь правильно сделать и подсоединить катушку. В зависимости от купленного вами набора, катушек может быть несколько, но зачастую её необходимо будет изготовить самостоятельно. В описании, прилагаемому к набору, всегда указаны все параметры катушек, количество витков, диаметр катушки и сечение провода. В некоторых наборах провод входит в его состав.

Собираем металлоискатель:

  1. Сборка конструкции катушки металлоискателя. Согласно инструкции делаем каркас для катушки нужного диаметра, материалом в домашних условиях, может служить пенопласт или пенополистирол, подходящей толщины, их легко обрабатывать и они имеют малый вес. Наматываем, указанное в описании, количество витков закрепляем концы проводов катушки, любым доступным способом, например, изолентой или скотчем.

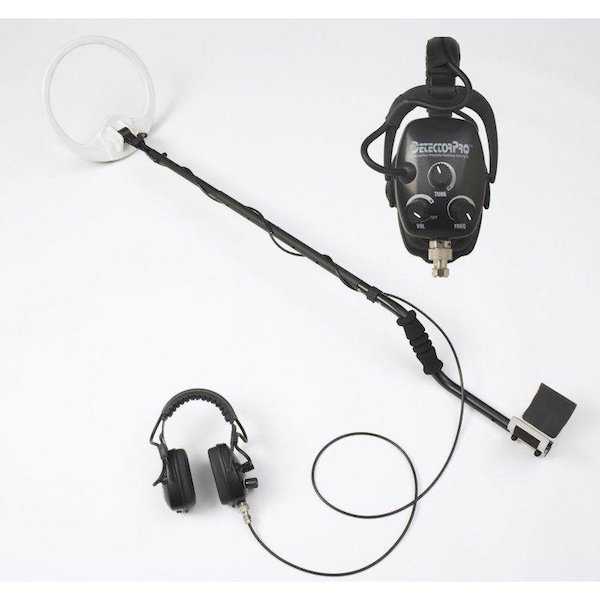

  2. В домашних условиях сделать штангу, для катушки, можно, например, из старой раскладной удочки, для удилищ чаще всего служит углепластик – это очень прочный и лёгкий материал. Прикрепляем катушку к нижней части штанги с помощью самодельной скобы. Ближе к верхнему концу штанги, прикрепляем пластиковую коробочку, подходящего размера, для платы металлоискателя и батареи питания.

Электрический монтаж:

  1. К концам катушки, установленной на штанге, подключаем двухжильный, гибкий, экранированный (имеющий наружную металлическую оплётку) провод. В крайнем случае при отсутствии экранированного, берём два тонких одиночных провода и скручиваем их между собой так, чтобы получилась «косичка». Это необходимо чтобы уменьшить количество помех.
  2. Другие два конца провода подключаем к плате из набора, к каким точкам подключать, узнаём из инструкции к нему. Для подключения этих концов провода, возможно, потребуется паяльник, а также припой и флюс (обычно это канифоль).
  3. Определяем по инструкции точки подключения для батареи питания, подсоединяем разъем к этим точкам (сама батарея к разъёму не подсоединена!). ВНИМАНИЕ: это нужно сделать очень аккуратно, а главное правильно, потому что, если ошибётесь и перепутаете плюс и минус батареи, то ваш металлоискатель, мгновенно выйдет из строя не успев заработать.

Наладка:

  1. Перед тем, как включать металлоискатель в домашних условиях ещё раз внимательно проверяем правильность всех соединений.
  2. Подключаем батарею питания к разъёму (соблюдая полярность).
  3. Включаем кнопку питания. Если монтаж выполнен правильно, то в наушниках должен появиться звук. При отсутствии звука плавно поворачивая элемент настройки частоты генератора, добиваемся возникновения в наушниках свиста.
  4. Вращая элемент настройки, добиваемся понижения тона звука, до самого низкого (возможно, даже до отдельных щелчков). Если все получилось, то подносим катушку к какому-нибудь металлическому предмету, тон звука в наушниках должен измениться. На этом основная настройка завершена.

Эксплуатация:

  1. Принцип поиска металла заключается в следующем, перемещаем катушку над поверхностью земли на высоте 3–5 см и внимательно слушаем звук в наушниках, изменение тона звука, повышение или понижение тона свидетельствует о наличие металла в этом месте.
  2. Перемещать поисковую катушку следует зигзагообразно и с небольшой скоростью, при этом продвигаясь вперёд. Заметив изменение тона, замедляют движение и проводят над этим местом несколько раз влево-вправо, стараясь уловить момент наибольшего, здесь и будет металлический предмет.

Достоинства

Главным достоинством является простота конструкции, его можно сделать в домашних условиях буквально на «коленке», то есть, используя самые простые инструменты и дешёвые материалы. Кроме того, сборка данной конструкции даст вам самое главное – практические навыки в сборке и опыт наладки, а это купить невозможно.

Недостатки

Рассмотренный металлоискатель относится простейшей конструкции, поэтому от него не стоит ожидать высоких результатов, хотя если его правильно и тщательно настроить, то он обнаруживает пятирублевую монету на глубине 12–15 см, консервную банку – 25–30 см, а крышку канализационного люка 50–60 см.

Заключение

Сделать металлоискатель своими руками в домашних условиях нетрудно, главное, иметь желание и чуточку терпения.

uchidoma.ru

Как сделать металлоискатель в домашних условиях

Многие люди обожают искать старые монеты или прочие раритетные вещи, но для этого необходимо купить металлоискатель, без него в поисках не обойтись. Однако, его стоимость существенная, так что многие не могут получить такой важный инструмент для поиска. Поэтому в этой статье мы решили рассказать, как сделать металлоискатель в домашних условиях, расскажем несколько основных вариантов и рассмотрим пошаговую инструкцию самостоятельной сборки.

Как сделать металлоискатель из калькулятора и дисков

Многие люди слышали о том, что без особых усилий сейчас можно собрать неплохой металлоискатель, используя обычные СД диски. Для его сборки не нужны никакие профессиональные инструменты и определенные навыки, достаточно проявить немного терпения. Схема такого агрегата выглядит следующим образом, как видите, никаких сложных элементов в нем нет. Поэтому давайте попробуем его собрать, изначально предлагаем посмотреть вам вот такое видео, после него вы найдете подробную инструкцию.

Материалы для изготовления

  1. Наушники, можно найти любые, но работать они должны хорошо.
  2. Изолента.
  3. Батарейка, лучше взять «Крону».
  4. Калькулятор, его функциональность здесь роли не играет.
  5. СД диски, берите только двухсторонние, с их помощью можно сделать прибор более чувствительным.

Вот таким образом выглядит инструкция по сборке металлоискателя из калькулятора, дисков. Внимательно подходите к каждому этапу, ведь любая ошибка будет означать только одно – ваше устройство нормально работать не будет. Вам будет интересно узнать: как сделать зарядное устройство для автомобиля.

  1. Срезаем штекер от наших наушников.
  2. Зачищаем изоляцию на обеих проводах, жилы стоит оголить на 5-10 мм.
  3. Каждый провод нужно разделить на две одинаковых части, чтобы в итоге получилось четыре равных части.
  4. Теперь к каждому диску нужно прикрепить по одному проводу из разных групп.
  5. Закрепляем провода на диске, используя обычную изоленту.
  6. Оставшиеся два провода нужно прикрепить к плюсу и минусу кроны, для этого также используем изоленту.
  7. Включаем калькулятор, и крепим его к диску, здесь используем СД.
  8. Поверх калькулятора нужно прикрепить DVD диск, все носители соединяем между, собой используя изоленту.
  9. К поверхности DVD диска нужно прикрепить батарейку.
  10. Проверяем, как работает самодельный металлоискатель.

Чтобы было удобней использовать прибор можно сделать простую рукоятку, для этого можно взять обычную палку или старую швабру. Но, помните, наушники должны быть длинными, при надобности их можно увеличить. Вот мы и разобрались, как сделать металлоискатель в домашних условиях, его смело можно использовать для поиска профилей за гипсокартонном, гвоздей и других предметов в доме. Для поиска монет он не пойдет, уж слишком маленький радиус действия.

Как сделать простой металлоискатель с радиоприемника

Вот теперь мы и перешли ко второму способу, его смело можно назвать самым простым, ведь сделать его не составит никакого труда. По функциональности он будет немного лучше, чем первый вариант, но особых надежд в поиске монет возлагать не стоит, максимум получится найти то, что лежит на поверхности. Итак, как сделать металлоискатель в домашних условиях пошаговая инструкция и схема.

Изначально нужно подготовить:

  1. Калькулятор.
  2. Радиоприемник, которые может работать в диапазоне «АМ».
  3. Скотч двухсторонний.
  4. Небольшая коробка, подойдет из под диска СД.

Немного подробней, как сделать все просто:

  1. К коробке прикрепляем наш калькулятор и приемник, для крепления можно использовать любые материалы.
  2. Оба устройства включаем.
  3. Радиоприемник устанавливаем на максимальную частоту, но звук должен полностью отсутствовать.
  4. Закрываем коробку и начинаем наши поиски, искать нужно калькулятором вниз.

Вот такое видео про то, как сделать такой металлоискатель. Как видите, особых сложностей и проблем нет, достаточно просто проявить немного желанию. Попробуйте еще сделать подсветку в стакане.

Как сделать металлоискатель из подручных средств видео


Мы решили собрать для вас еще несколько основных подборок, может вам в голову придут и другие идеи. Если есть замечания или предложения обязательно пишите их в комментарии, попробуем вместе что-то придумать.

Вот еще один отличный способ.

Статья по теме: Как сделать паяльник своими руками.

vse-elektrichestvo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
