фото и видео пошаговая инструкция

Владельцы дачных участков, желающие установить теплицу или другое приспособление с металлическими фигурными элементами, задумываются о том, как согнуть профильную трубу. Использование радиусных линий снижает общую нагрузку на соединительные узлы, чем повышает общую прочность металлического каркаса.

Использовать классические трубогибы для строительного металлического профиля не удастся по простой причине – в них вмонтированы ролики с внутренним радиусом. К такой поверхности не удастся плотно прижать плоскости  с квадратными или прямоугольными сечениями. Если же кто-то попытается согнуть профильную трубу на этом приспособлении, то, скорее всего, сломает заготовку или повредит рабочий механизм. Кроме того, профессиональный трубогиб – достаточно дорогое оборудование, стоимость которого оправдана лишь при частом использовании, а не для создания 1-2 теплиц на участке.

Популярные методы обработки

Чтобы добиться успешного результата и не испортить ничего вокруг, понадобятся вспомогательные приспособления. Востребованным изделием в такой ситуации является спецстанок, который в итоге выдает одно изделие – трубу  гнутую профильную. Именно такие аппараты называют профилегибами.

Производительность данной машины очень высокая, и она применяется в промышленных масштабах. Покупать слишком дорогой станок, чтобы решить задачу, как гнуть профильную трубу в домашних условиях, будет слишком дорого. Для разовых или не слишком частых работ подойдет ручной инструмент, имеющий в конструкции не только ролики для круглых профилей, но и оснащенный приспособлениями для квадратной или прямоугольной трубы.

Если же требуется единоразово получить радиус, а как загнуть профильную трубу самостоятельно не знаешь, то покупка или изготовление приспособления окажется нерентабельным. Придется найти специалиста и обраться к нему, так можно хорошо сэкономить.

Использование трубогиба

На ранних стадиях строительства требуются различные рабочие приспособления. В процессе приходит опыт работы с ними и понимание востребованности  остальных станков. Если растет много кустов винограда, нужны новые ворота, навес, беседка, то во всех этих случаях нужно уметь и знать, как согнуть профильную трубу в домашних условиях профильным трубогибом.

Настройка станка проводится исходя из габаритных параметров заготовки (длины и диаметра), требуемого итогового радиуса, а также мощности установки.

Нельзя превышать указанные в инструкции по применению габариты профиля, так как это может привести к травмам или выходу из строя рабочих аппаратов.

Также перед тем, как согнуть квадратную трубу на станке, деформируемую зону хорошо прогревают.

Малый радиус лучше формировать ближе к одному из свободных концов, так как согнуть профильную трубу в домашних условиях посредине будет проблематично, ведь требуется большая мощность.

ВИДЕО: Принцип работы ручного трубогиба

Принцип работы трубогиба заключается не только в изменении направления оси профильной трубы, но также используется вытягивание металла на холодную. Так как согнуть профильную трубу без трубогиба чаще всего удастся лишь, получив гофрированную поверхность на месте перехода, то благодаря правильной настройке станка, металл распределится практически равномерно.

Также согнуть трубу можно с использованием гидростатического метода. Для этого в полость закачивается жидкость под давлением, а затем начинается механическая деформация. Внутренняя заполненная полость не дает быстро перегнуть профиль, который обеспечивает сопротивление изнутри, помогая постепенному растяжению металла в нужных местах и исключении его разрыва или неравномерного прогиба.

Ручные приспособления не позволяют работать с сечением выше 40 мм. Также они дают бо́льшую погрешность.

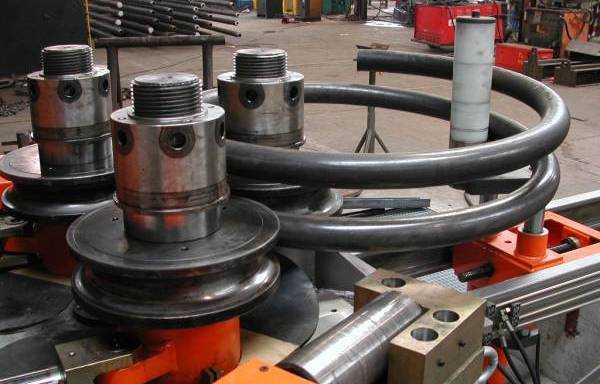

Стационарные станки позволяют изгибать с точностью до 10 мм, при этом есть привод механический или электрический. Недостатком является большая масса установки.

Работа в домашних условиях без станка

Получить из профильной трубы требуемый загиб удастся и без специальных аппаратов. Понадобится только болгарка, сварочный аппарат и слесарные тисы. Алгоритм будет следующий:

  • вымеряем необходимый рисунок, а затем рисуем на свободной плоскости шаблон;
  • прикладываем к нему заготовку и отмечаем на ней точку изгиба;
  • запиливаем три стороны квадратного профиля, а на четвертом понадобится согнуть трубу без трубогиба, зажав свободный конец в тисы;
  • далее свариваем в этом положении получившуюся деталь;
  • после сварки зачищаются швы и заготовки монтируются на предполагаемое место.

Перед тем, как варить профильную трубу 2 мм, сварщик должен воспользоваться защитными средствами. На сварочном аппарате устанавливаем экспериментальным путем ток, чтобы воспользоваться электродами диаметром 3 или 2 мм. Большие здесь не подойдут, так как если варить профильную трубу, например «четверкой», то полость просто прожжется.

Деформация с внутренним противодействием

Для тех, кто ищет методы, как согнуть трубу в домашних условиях без гофры, подойдет способ с внутренней пружиной. Ее навиваем на какой-то подходящей заготовке так, чтобы наружная сторона пружины проходила по профильной трубе с зазором в 1-1,5 мм на всю длину деформируемой части. Проволоку используем диаметром 1-3 мм, в зависимости от параметров гнутой трубы.

Зону обработки прогреваем пропановой горелкой или паяльной лампой. Затем вставляем обрабатываемый патрубок в предварительно сделанную матрицу с внутренним сквозным отверстием, обеспечивающим требуемый радиус кривизны. Обязательно учитываются соотношение размера профильной трубы и отверстия.

Традиционным считается вариант, в котором ведущую роль играет песок. Им заполняется свободное пространство внутри профиля перед тем, как согнуть трубу. Оба свободных отверстия понадобится заглушить деревянными пробками. Понадобится чистый сухой песок. Размер фракции не имеет значения.

Для трубы малого диаметра использование предварительного нагрева и речного песка является обязательным, иначе она лопнет. Впоследствии их выжигают горелкой, а песок высыпают.

Ее также нагревают, надевают на болванку с нужным радиусом и аккуратно выгибают. Остывать труба может как в естественных условиях, так и в ведре с водой. На качестве и прочность это никакого влияния не оказывает.

Как видим, даже в кустарных условиях получится добиться максимальных результатов. Необходимо лишь определиться с методом обработки и нужными инструментами.

ВИДЕО: Как сделать трубогиб собственноручно

www.portalteplic.ru

Как согнуть профильную трубу в домашних условиях

Содержание статьи

При возведении построек на даче иногда может понадобиться изогнутая труба. Как согнуть профильную трубу в домашних условиях, какое оборудование, приспособления и инструменты будут нужны – узнайте из этой статьи. При создании гнутых труб основная сложность состоит в том, что обычные гидравлические трубогибы не приспособлены для обработки квадратных или прямоугольных изделий, а попытка согнуть их приводит к трещинам или изломам.

Как согнуть профильную трубу

Без трубогиба

  1. Метод надрезания и сваривания

Сначала определите величину изгибаемого участка. Затем по трем сторонам профиля «болгаркой» сделайте надрезы под углом 45° (целой остается лишь одна полоса железа).

Согните профиль, а места с надрезами заварите с помощью сварочного аппарата.

Чтобы швов не было видно, поверхность выровняйте шлифовальным кругом.

  1. С помощью пружины

Жесткую стальную пружину вставляют вовнутрь трубы, после чего профиль можно изгибать (изделие хорошо гнется и не ломается). Затем с помощью ацетиленовой горелки или паяльника прогревают часть трубы и сгибают рычагом, придавая профилю нужную форму. Основной недостаток метода: не очень высокая точность сгиба.

Точность изгиба и отсутствие разрывов металла – основные критерии качественного изгиба

  1. С помощью песка

В один конец трубы вставляется заглушка, после чего профиль заполняется песком (сухим и просеянным). После закрывается и второй торец. Труба нагревается паяльником или горелкой, создается изгиб с заданным радиусом. Чтобы песок легко высыпался, трубу можно слегка побить молоточком.

На специальном станке

Выгнуть профильную трубу в домашних условиях можно и на самодельном станке, прочная основа которого должна быть устойчивой, в противном случае видоизменять форму заготовок не получится.

При сборке понадобятся: 3 ролика, две шестерни и металлические валы, которые будут осуществлять сгибание (к одному из них крепят ручку для создания крутящего момента). Для передачи вращательного движения послужит старый автомобильный цепной механизм. Также необходимо иметь сварочный аппарат, ходовой винт, швеллеры, раствор бетона.

Две стальные трубы крепят к плите бетонным раствором (на расстоянии 600 мм друг от друга), а к швеллеру присоединяют сварочным аппаратом.

Две ролика устанавливают на одной линии на расстоянии 500 мм. Третий ролик располагают на 100 мм выше первых двух, затем монтируется кронштейн.

Чертеж трубогиба, который можно сделать самостоятельно

Способы деформации профиля на станках

  1. Выдавливанием

Это метод прессовки без матрицы с поворотными башмаками или роликами. Для деформации необходимо создать плавно нарастающее усилие, которое не приводит к складкам, изгиб образуется точным и качественным. К тому же ручная гидравлика позволяет «чувствовать металл», а домкрат создает приличное усилие.

Для переносных профилегибов гидравлический ручной привод – самое удобное решение. Вес установки относительно небольшой, деформировать можно изделия до 100 мм, а в электропитании нет необходимости. Для станка нужная прочная опора. Нет возможности выполнить фигурный изгиб.

  1. Прокаткой

Деталь проводится между пуансоном-роликом, а движение подачи задает зубчатая рейка. Так как станок создает большие усилия отдачи, нужна хорошая опора. У устройства высокая производительность, есть возможность создавать цилиндрические, плоские, конические спирали и гнуть тонкостенные профили.

  1. Выгибанием по шаблону

Лучковый трубогиб состоит из круглого деревянного вала и 2-х прочных прутков. Прокаленным, промытым песком заполняют трубу и немного утрамбовывают. Затем с помощью веревок и прутков трубу деформируют. Если к точности изгиба особых требований нет, этот метод использовать вполне возможно.

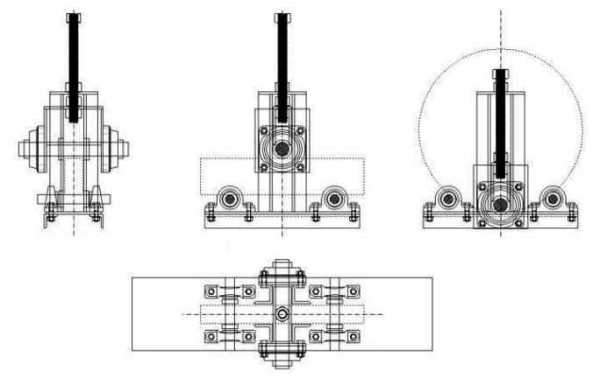

Чертеж профилегиба. Устройство сгибает профильные детали, а также металлические и пластиковые трубы

  1. Прессованием

Деталь закрепляется между стационарно закрепленными матрицей и пуансоном. Создать трубогиб, работающий по принципу прессования не сложно: достаточно иметь слесарные тиски, часть тормозного барабана и шкив. В тисках сверлят отверстия и создают в них резьбу. С помощью болтов крепят матрицу и пуансон, которые должны быть точно подогнаны друг к другу. Далее тиски сдавливаются, создавая деформацию трубы.

Прессование позволяет получить изгиб сложной формы. Метод более применим в промышленности.

  1. Роликовой гибкой

Метод совмещает изгиб и прокатку. Труба неподвижно крепится с одного конца, ролик-пуансон совершает обкатку по ней и прижимает к башмаку. Метод считается довольно точным и производительным. Гнуть таким способом можно только круглые трубы.

Сгибаем профиль своими силами

Устройство на основе домкрата

Не знаете, как согнуть профильную трубу своими руками без потери качества? Используйте конструкцию на основе гидравлического домкрата.

Вбейте металлические штыри в вертикальную стену, чтобы получить горизонтальные направляющие, расположенные параллельно друг другу. На жестком основании, по самому центру, установите домкрат. Профиль деформируют, поднимая шток подъемного механизма.

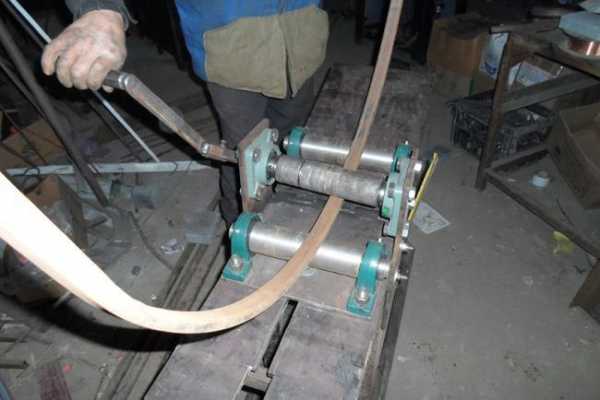

Стандартный ручной трубогиб — простой и надежный инструмент

Ручной трубогиб

Можно приобрести ручной трубогиб, который может обработать как круглые, так и профильные изделия с углом изгиба до 90°. Но такое устройство подойдет для человека с хорошей физической подготовкой – гнуть трубы вручную непросто.

Стандартный ручной трубогиб состоит из гидроцилиндра, 2-х упоров и нагнетателя. Необходимое усилие гибки прикладывает выдвижной шток, действующий за счет пружины гидроцилиндра. При формировании изгиба труба опирается на ручей в середине цапфы.

Чтобы согнуть профиль без риска повредить его, на концы трубы надевают специальные заглушки и заполняют водой, чтобы создать внутренне гидростатическое давление. Далее к профилю подводят гибочный шаблон и придают трубе нужную форму.

Для создания небольшого радиуса скругления трубу гнут ближе к концу, посередине произвести изгиб будет значительно сложнее.

Если деформировать нужно несколько труб, нет смысла приобретать профессиональный профилегиб, лучше обратиться за помощью в специализированную мастерскую.

Согнуть трубу можно разными способами: на станке-трубогибе или с помощью самодельных приспособлений. Выбор оптимального варианта будет зависеть от требований к качеству изгиба и общего количества профилей, которые нужно деформировать.

Видео-обзор: станок для загибания профиля своими руками

Понравилась статья? Поделитесь ей:

trubsovet.ru

обзор трубогибов для гибки квадратных изделий из нержавейки и меди в домашних условиях

Перед тем, как согнуть профильную трубу, нам нужно выполнить всего две операции: отрезать мерный отрезок сгибаемого изделия и настроить трубогиб – особый инструмент для деформации трубного проката. Резка профильной трубы выполняется безо всяких затруднений. Мы берем ножовку по металлу или углошлифовальную машинку и режем тело изделия по предварительно нанесенной разметке.

Однако последующий процесс деформации трубного проката реализуется несколько сложнее: нам нужно настроить трубогиб и пропустить трубу сквозь этот аппарат, калибруя усилие и контролируя результат. В итоге, для того чтобы загнуть профильную трубу, нужно приложить не только физическое, но и умственное усилие. И в этой статье мы расскажем вам о том, как правильно согнуть профильную трубу, используя силу своих мышц и собственный разум. Причем в самом начале мы совершим краткий экскурс в конструкцию классических трубогибов.

Трубогибы для профильных и для «круглых» изделий

Трубогибы для стальных и медных труб бывают:

  • ручными,
  • механическими.

Причем принадлежность к ручному или механическому типу определяет и особенности конструкции трубогиба, и его производительность.

Ручные аппараты

Ручной трубогиб состоит из:

  • станины,
  • транспортера,
  • прижимного элемента.

Труба заправляется в транспортер, состоящий из связанных цепной передачей вальцов, и прижимается верхним (или нижним) вальцом, который давит на соответствующую грань изделия. Вращая рукоять подающих вальцов, можно продвинуть мерный отрезок сквозь зону давления, и в итоге — изогнуть профильную трубу или аналогичное изделие круглой формы.

Однако в ручном процессе есть свои нюансы. Во-первых, профильную трубу согнуть своими руками, все-таки, можно, но для достижения результата необходимо приложить значительное усилие. Во-вторых, ручные трубогибы годятся для обработки лишь небольших партий изделий.

Механические аппараты

Механический аппарат избавляет нас от необходимости тратить свои силы на изгиб профильной трубы под нужный радиус. Ведь у механического трубогиба и транспортер, и прижимной элемент работают не от мускульной силы оператора, а от электромотора и гидравлического привода.

При этом схема работы устройства остается неизменной. То есть, как и в первом случае, мы заправляем трубой транспортер, создаем прижимное усилие на плоскости сгибаемого изделия (где согнуть профильную трубу нужно еще до начала движения мерного отрезка по транспортеру) и включаем аппарат в сеть. В итоге, труба проходит зону прижимного вальца и меняет свою кривизну. Более подробно процесс ручной и механической гибки будет рассмотрен ниже.

Как загнуть профильную трубу с помощью трубогиба?

Процесс деформации (загиба) трубы можно разделить на два этапа: предварительный и основной.

Предварительные работы

Отрезаем  заготовку нужного нам размера.

Длину заготовки нужно рассчитать, оттталкиваясь от длины изделия в изогнутом состоянии, а не от габаритов изогнутого профиля. Например, дугообразное изделие можно получить только из заготовки, длина которой равняется длине дуги.

Кроме того, в процессе резки трубы нужно позаботиться о торцах заготовки – они должны быть перпендикулярны плоскости трубы. В ином случае торцы придется обработать  после деформирования заготовки, а это уменьшит общие габариты готового изделия.

Далее формируем шаблон, необходимый для калибровки процесса гибки под нужные параметры (угол поворота трубы, радиус и так далее). В качестве шаблона можно использовать результаты первой обработки заготовки, выверенные измерительными приборами.

Гибка трубы

На основном этапе производится контролируемая деформация. Прижимной валец отводят в крайнее верхнее (или нижнее) положение, освобождая плоскость транспортера. Заготовку (мерный отрезок трубы) укладывают на вальцы транспортера.

Причем за последний (по ходу движения) валец должен выступать 2-3 сантиметровый участок трубы.

На следующем этапе к изделию подводят деформирующий валец, который прижимают к заготовке с нужным усилием. Прижимное усилие может создавать и гидравлический пресс (домкрат), и резьбовая струбцина.

Транспортер включают в сеть или запускают вращением рукояти на подающем вальце и прокатывают сквозь область давления всю заготовку. Результат сравнивают с шаблоном, после чего вся операция повторяется с самого начала. Причем деформирующее усилие на верхнем (или нижнем) вальце увеличивается. Для этого активируют пресс или закручивают на несколько витков резьбовую струбцину.

В итоге, во время очередного перемещения сквозь зону деформации труба, наконец-то, принимает нужную форму. И после выверки габаритов изделия имеющимся шаблоном работа считается сделанной.

Как согнуть профильную трубу без трубогиба?

Если трубогиб сломался или просто отсутствует в арсенале сантехника, то для гибки трубы используются методики, исключающие присутствие данного инструмента. И если вас интересует вопрос: «С помощью чего, а, главное, как самому согнуть трубу профильную?»,–  то мы готовы удовлетворить ваше любопытство.

Для этого нужно использовать естественную пластичность нагретого металла. То есть, трубу нужно сначала нагреть в зоне деформации до покраснения металла, а затем согнуть под нужным углом или радиусом. Согласитесь: внешне все выглядит просто, но такая простота имеет и оборотную сторону – тело деформированной трубы сомнется в складку.

Для борьбы со складками в стальных трубах используется следующая техника: во внутреннюю часть трубы засыпают песок, предварительно изолировав один торец мерного отрезка деревянным кляпом. После заполнения всей внутренней полости в свободный торец трубы вбивают второй кляп.

Гибка заполненной песком и разогретой трубы производится на калибре – округлой болванке из дерева (используется только раз) или металла. После загиба труба освобождается от деревянных кляпов и песка. Секрет успеха подобной технологии кроется в свойствах песка – сыпучего материала, способного спрессовываться под давлением в ограниченном объеме. Загибая края трубы, мы прессуем песок в месте сгиба, причем в условиях замкнутого объема внутреннее давление передается на стенки трубы и препятствует образованию складок.

Медные трубы гнутся еще проще. Ведь медь обладает достаточной ковкостью и без нагрева.

Поэтому для загиба медных изделий используется следующая техника:

  • перед тем, как согнуть квадратную трубу из меди, в ее торец вставляют пробку;
  • в трубу наливают воду, а свободный торец изделия закрывают второй пробкой;
  • помещают в морозильную камеру (или выносят на улицу) и оставляют там до полной трансформации воды в лед. Далее труба гнется на калибре по предварительно изготовленному шаблону.

Пластичные изделия  из нержавеющей стали изгибают более сложным способом. В процессе деформации в трубу из нержавейки закачивают воду, которая работает как среда, предохраняющая стенки изделия от образования складок. Причем давление жидкости  контролируется постоянно с помощью особых приборов. Н,у а сама деформация происходит за счет высокого давления жидкости  (эффект гидроформирования).
