Как согнуть профильную трубу своими руками

При конструировании различных металлических конструкций иногда возникает потребность в правильной деформации металлопрофиля. Например, теплицы или навесы из нержавеющей, медной стали и другие изделия из гнутой профильной трубы придают более эстетичный вид по сравнению с прямоугольными формами. В некоторых случаях применение гнутых элементов в общей конструкции скорее экономит материал, чем удешевляет стоимость всего изделия.

Что такое профильная труба и ее применение

Профтруба — это изделие из металла, которое имеет прямоугольное сечение, и внутри которого пустота. Говоря простыми словами, это обыкновенная труба, только не круглого, а квадратного сечения. Толщина стенок профильной трубы может быть разной, от двух до пяти миллиметров. Толщина стенки выбирается исходя из сферы применения. Этот вид металлопроката пользуется большой популярностью и применяется в самых различных сферах деятельности человека, таких как:

  • Строительство.
  • Машиностроение.
  • Изготовление металлоконструкций.

Способы изгибания профильной трубы в заводских условиях

Профильную трубу в заводских условиях могут выгнуть и изогнуть с помощью специальных станков трубогибов. Применение таких машин позволяет добиться качественного результата. Но стоит отметить тот факт, что такое производство настроено исключительно на сгибание больших объёмов работ, поэтому крайне редко можно заказать изогнутый профиль определенного размера в количестве пары штук. При заводском выгибании профиля производится его предварительный нагрев, что позволяет металлу быстро принимать нужную форму.

Способы изгибания трубы в домашних условиях

Многих мастеров интересует вопрос: как согнуть профильную трубу в домашних условиях правильно? Такую операцию можно сделать самостоятельно с помощью некоторых приспособлений или без них. Выгибание профиля можно сделать несколькими способами:

  • С помощью песка.
  • С помощью надрезов профиля.
  • С помощью ручного трубогиба со специальными роликами под профильную трубу.

Первый метод заключается в следующем. Один конец трубы плотно закрывается (можно заварить сваркой) и затем вовнутрь трубы засыпать чистый просеянный песок. И также закрывается второй край. Далее труба надежно фиксируется в тисках и нагревается с помощью газовой горелки. Затем с помощью рычага загибается нужный угол или полукруг. Песок в профиле не дает тонкостенному металлу вминаться вовнутрь, тем самым ровно выгибаться.

Этот способ больше подходит для единичного изгибания профиля маленьких сечений. К тому же этот метод имеет ряд недостатков, таких как большие затраты времени на одно изделие. Невозможность выполнения больших полукругов. В большинстве случаев некачественное выгибание. Таким методом невозможно сделать два идеально одинаковых изгиба. Этот метод можно назвать кустарным, но в некоторых случаях без него обойтись невозможно.

Как согнуть профильную трубу без трубогиба с помощью надрезов профиля. Прежде всего, сразу необходимо отметить трудоёмкость этого метода изгибания, но по сравнению с первым методом, выгибание с помощью надрезов позволяет получить более качественное изделие в конечном результате.

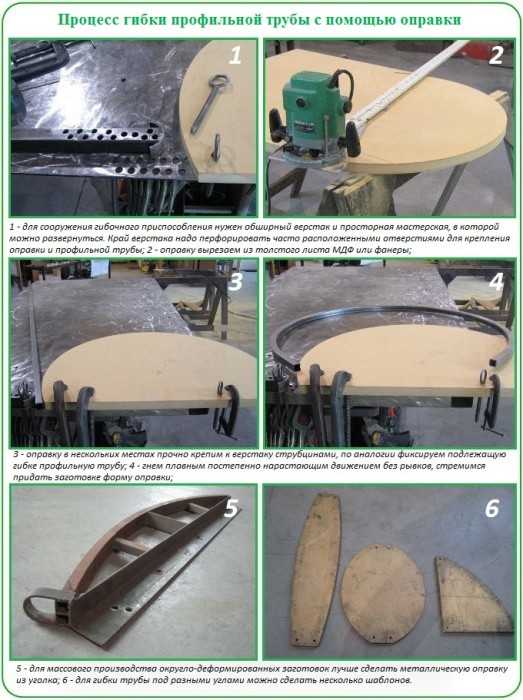

Итак, для того чтобы получить профиль, согнутый дугой, необходимо прежде всего изготовить лекало, по которому будет проходить изгибание. Его можно выполнить из листа фанеры и металлических уголков. На фанере необходимо нарисовать дугу реального размера и по всей линии прикрутить металлические уголки. Затем на металлопрофиле требуется произвести разметку. Разметка заключается в следующем.

На профиле необходимо начертить линии, по которым с помощью болгарки требуется сделать разрезы. Количество этих надрезов зависит от радиуса выгибания изделия. Чем меньше диаметр изгиба, тем больше необходимо сделать разрезов. Разрезы требуется делать на равном расстоянии друг от друга, это обеспечит равномерное изгибание. Также следует учитывать, что чем толще толщина разрезов, тем качественней будет окончательный результат.

После разрезов металлопрофиль прикладывается на середину лекала, надежно фиксируется. Выгибание происходит методом поэтапного прижима профиля к уголкам. После выгибания прорезы завариваются сваркой, чтобы обеспечить прочность.

Такой способ изгибания профиля обеспечивает высокую точность дуги, и если требуется выполнить несколько одинаковых гнутых элементов, этим методом можно вполне воспользоваться. Но как отмечалось выше, такой способ требует много времени, а также дополнительные затраты.

Как согнуть трубу в домашних условиях с помощью трубогиба, наверное, знает каждый мастер, который работает с металлом.

Трубогиб — это устройство, с помощью которого можно прокатать профиль под давлением, благодаря чему одна стенка растягивается, а вторая сжимается.

Это приспособление представляет из себя три ролика, два из которых расположены в ряд и третий вверху над ними. Третий валик с помощью рычагов придавливает профиль на нижние. Таким образом происходит прокатывание всего профиля.

Такой способ наиболее эффективен, так как затрачивается мало времени и в результате выдается максимальное качество. Трубогибы могут быть разных конструкций, также стоит отметить то, что это устройство можно вполне собрать самостоятельно, не прибегая к дополнительным затратам на его покупку.

Если сравнивать все три метода, то максимально эффективным будет трубогиб. Но если потребуется выполнить выгибание профиля в единичном случае, то будет проще воспользоваться одним из ручных способов, так как мастерить трубогиб для того, чтобы изготовить один гнутый элемент, нецелесообразно. Конечно же, в таком случае можно обратиться в мастерскую, и за небольшую плату специалисты качественно выполнят эту работу.

У некоторых домашних мастеров возникает вопрос, как согнуть трубу из нержавейки, так как этот сплав ведет себя очень критично при изгибании. Нержавейку загнуть можно только на трубогибах с небольшим подогревом. Это позволяет избежать трещин. Метод надреза в этом случае малоэффективен и ведет к дополнительным затратам. Кроме того, если конструкции будут потом полироваться, сварка будет выглядеть неэстетично.

obinstrumentah.info

Как согнуть профильную трубу в домашних условиях без трубогиба: видео

Создание изгиба профильной трубы профессиональным строителем или обычным хозяином часто может встретиться в процессе стройки или ремонта любого загородного дома и коттеджа. Решившись выполнить сгибание профильной трубы собственными руками в бытовых условиях, хозяин всегда озадачивается о том, как правильно и надежно устроить тепличную конструкцию, крытую террасу или курилку.

При создании таких конструкций используют именно профильные изделия, так как они намного популярнее перед трубами с традиционной круглой формы.

Трубы, имеющие обыкновенное сечение в виде круга сгибаются с помощью обычного гидравлического трубогиба со специальными башмаками и роликами для круглых заготовок. При этом изогнуть профильные детали на таком станке не представляется возможным, так как его исполнительные устройства для круглых форм просто-напросто испортят профиль – заготовка растрескается, поломается, или совсем раздавится.

Способы сгиба профильных элементов

Профильную трубу можно без всяких дефектов изогнуть и своими руками. Для изготовления таких гнутых профильных деталей существует много приемов. Одним из распространенных вариантов является сгибание профильной заготовки с помощью специальных устройств – так называемых профилегибов. Однако цена такого оборудования достаточно высокая, которая ставит под вопрос приобретение такого специального станка у обычного хозяина.

как согнуть профильную трубу без трубогиба

В случае редкой необходимости изготовления гнутых профилей в бытовых условиях предлагается приобрести на рынке специальные трубогибы для ручной работы, используемые как для труб с круглым сечением, так и для профильных заготовок. Стоимость такого домашнего оборудования ориентировочно равняется 100 долларам. Стоит отметить, что при использовании ручных инструментов для создания гнутых деталей необходимо хозяину иметь соответствующую физическую и моральную подготовку – работа требует выносливости и терпения, но экономно.

При одноразовой необходимости выполнения сгибов на заготовках покупать даже ручные механизмы нерационально. В этом случае рекомендуется приобрести на рынке уже изготовленный элемент или можно сделать заказ в мастерской либо на соответствующем предприятии, где за сравнительно невысокую плату смогут изготовить любую деталь из собственного профильного материала.

При таком решении задачи можно не только снизить стоимость работ и не потратить личное время и силы, но и достичь необходимого результата – получить деталь с качественным и правильным сгибом определенного диаметра или формы.

В каждом строительном и не только деле всегда существуют народные методы. Изгиб профильных заготовок собственными руками – не исключение. Только в этом случае существует возможность изготавливать сгибы стальных, медных или полимерных трубных заготовок некрупного размера.

Сгибание профильных изделий посредством трубогиба

Специфика процесса

В случае самостоятельного изготовления изгиба профильной заготовки необходимо вначале определиться с размером ее сечения, толщиной стен, материалом, из которого сделана деталь, а также с диаметром или формой изгиба.

При этом также необходимо учесть условия имеющегося производства, которые смогут обеспечить максимальную точность изгиба и высокое качество производимых деталей.

Сгибание профильных труб происходит в определенных пределах технических допусков по толщинам стенок и конфигурации сечения. Важной задачей является недопущение таких дефектных явлений, как сломы внутренней части сгибаемой профильной заготовки и раздавливание поперечной части заготовки.

Изготовление сгиба

С целью изготовления изгиба необходимо иметь специальный трубогиб, предназначенный для сгибания холодным способом с растяжением. Создаваемое посредством такого станка растяжение даст сдвиг нейтральной оси заготовки в сторону изгиба. Такой эффект при растягивании профильной детали даст возможность снизить образование гофрированной зоны на поверхности изгиба.

Расположившись в агрегате, заготовка зажимается по краям и одновременно растягивается. Вместе с этим, при перемещении сгибаемого шаблона, труба начинает сгибаться.

Для сгибания заготовки из нержавеющей стали без дефектов, ухудшения качества и снижения стойкости стен детали в зоне изгиба такой процесс необходимо выполнять под внутренним гидростатическим давлением. Для этого необходимо заглушить концы трубы пробками, внутри которой находится залитая жидкость. Далее, нужно переместить сгибаемый шаблон к центру изделия, посредством которого делается изгиб определенной формы или диаметра.

Процесс сгибания своими руками

Сделать изгиб профильной заготовки собственными руками можно без всякого профессионального оборудования и специальных инструментов. Таким способом чаще всего можно достичь изгиба на самом деле относительно хорошего качества.

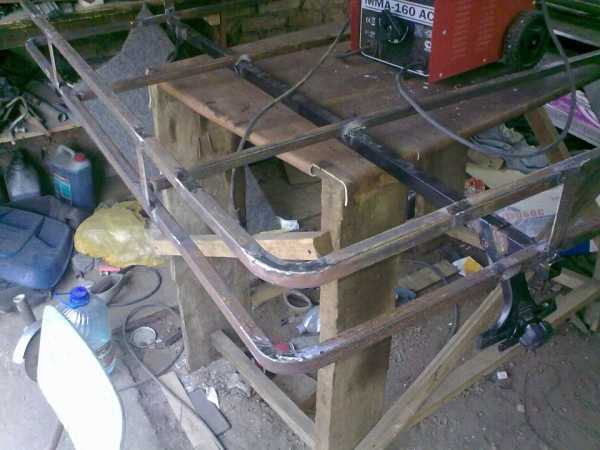

Формирование изгиба посредством обычной болгарки и с помощью сварки

Для сгибания профильной трубы первым делом необходимо иметь обыкновенную болгарку и сварочную машину.

С целью сгибания заготовки необходимо пройти следующие этапы:

  1. Определить радиус сгибания заготовки.
  2. Вдоль сгибаемой линии профильной детали нужно сделать поперечные разрезы трех плоскостей с одинаковым интервалом между собой.
  3. Далее, без особого труда можно согнуть деталь.
  4. Затем необходимо заварить прорезанные участки.
  5. Сварочные швы необходимо обработать и зашлифовать.

Сгибание с применением средств внутреннего противодействия

Для осуществления такой технологии необходимо использовать такое средство, как специально приготовленная пружина. При этом нужно внутрь профильной трубы внедрить пружину прямоугольного сечения из металлической проволоки с толщиной от 1 до 4 мм в зависимости от размеров сгибаемой трубы. Далее, можно начинать сгибать элемент.

Размер отрезков сегмента пружины должен быть меньше внутренних размеров сечения трубы на 1,5–2 мм, для создания возможности проникновения пружины внутрь трубы без особых усилий.

После ввода пружины к месту планируемого изгиба заготовки перед сгибанием необходимо нагреть район сгиба паяльной лампой. После этого можно выполнить изгиб изделия с помощью специальной болванки с таким радиусом, который должен совпадать с необходимым внутренним радиусом сгибаемой детали.

С целью сгибания профильной детали для отопления или водоснабжения из меди существует один относительно неординарный способ, выполнимый только зимнее время.

Заключается такой уникальный вариант в следующем:

  1. Первым делом необходимо один край медной трубы закупорить пробкой и наполнить ее водой.
  2. Затем расположить заготовку с водой на улице в морозную погоду до окончательного замерзания воды.
  3. Далее, выполнить сгибание трубы в соответствии с гибочным шаблоном определенного радиуса. При этом труба гнуться будет без особых усилий и без искажения своего сечения.

По такой же схеме удастся согнуть трубы дюралевого типа, а также из такого материала, как латунь.

Сгибаем без трубогиба

Сделать изгиб прямоугольной заготовки без трубогиба можно еще посредством хорошо высушенного и тщательно просеянного песка. Перед сгибанием необходимо в один из концов трубы заколотить клин из дерева в глубину, равной от 10 до 20 см. После этого засыпать до края противоположное открытое отверстие трубы очищенным и высушенным песком и забить туда подобный клин. Затем можно начинать сгибание заготовки посредством болванки определенного диаметра, который должен совпадать с планируемым размером изделия.

При слишком резких изгибах – когда радиус небольшой, участок сгибания рекомендуется разогреть посредством горелочного устройства. Благодаря набитому до краев в трубу песку сохранится форма сечения изделия.

После выполнения сгибания необходимо выжечь одну из пробок, высыпать песок изнутри и вырвать вторую пробку.

o-trubah.com

Как согнуть профильную трубу в домашних условиях

В последнее время при производстве строительных работ всё большую популярность набирает применение такого материала, как профильная труба. Конструкции, изготовленные из этого материала, обладают отличными показателями прочности, простотой сборки, долговечностью. Также стоит сказать, что всё-таки профильная труба квадратного или прямоугольного сечения выглядит несколько эстетичнее своего обычного круглого собрата. Хотя, это дело вкуса. Как бы там ни было, но если решение принято в пользу этого вида труб, то стоит сказать о том, что не всегда предполагаемую конструкцию можно соорудить, не изменяя формы самой трубы. Иногда трубы приходится гнуть. Сделать это можно двумя способами.

  • Сгибание профильной трубы в специализированных мастерских.
  • Сгибание профильной трубы самостоятельно.

Расходы на мастерскую сравнительно небольшие, и если сгибание профильной трубы — разовая акция, то этот вариант оптимален. Но если хочется построить что-то именно своими руками и гнуть придётся немалое количество материала, неплохо овладеть определёнными навыками.

Способы сгибания труб

Трубогиб

Любому человеку, решившему заняться работами, связанными с необходимостью гнуть квадратные трубы, причём осуществляя процесс в домашних условиях, стоит знать, что воспроизвести эти действия возможно посредством нескольких способов:

  • Проведение работ с использованием специально разработанных технических устройств (в простонародье "трубогибов").
  • Проведение работ с использованием подручных средств.

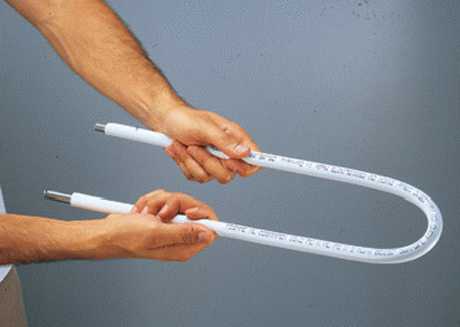

  • При помощи собственной физической силы (актуально в случаях малого диаметра и толщины стенки трубы).

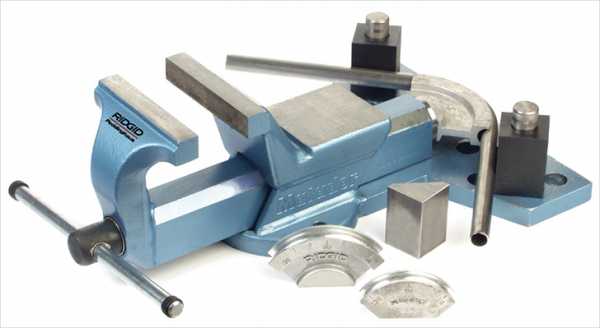

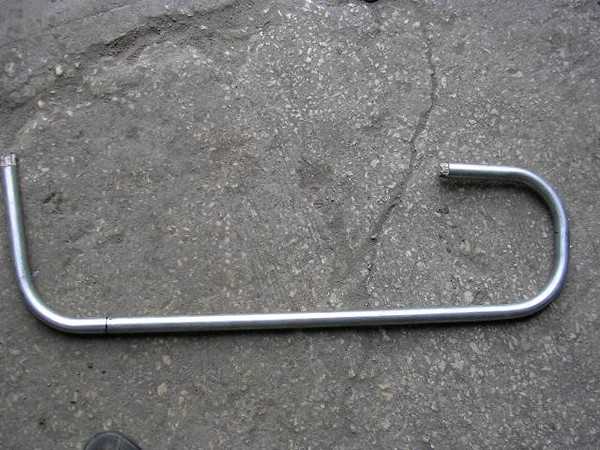

Использование трубогиба

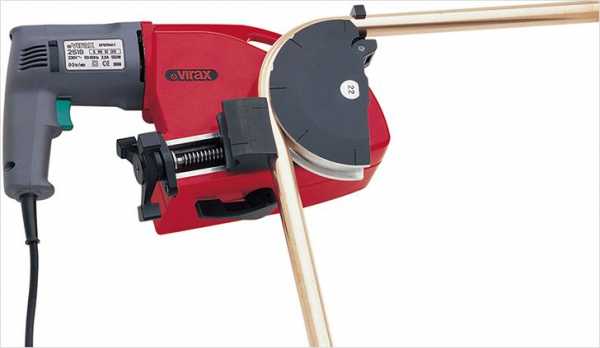

Использование устройства для изгиба трубы

Итак, для того чтобы согнуть профильную трубу, можно использовать трубогиб. Так называется техническое устройство, созданное специально для этих целей. Однако при работе с этим приспособлением необходимо учитывать ряд факторов:

  • толщину материала трубы, которую требуется согнуть;
  • вид материала, используемого при производстве;
  • сечение трубы;
  • радиус изгиба трубы.

Как только все этапы подготовки будут завершены, можно приступать к самому процессу. Если говорить в общих чертах, то процесс заключается в изменении формы трубы путём механического воздействия на неё. Иными словами, трубу помещают на специально заготовленную болванку, которая имеет форму, повторяющую предполагаемый радиус изгиба. При помощи давления, производимого элементами инструмента происходит загибание.

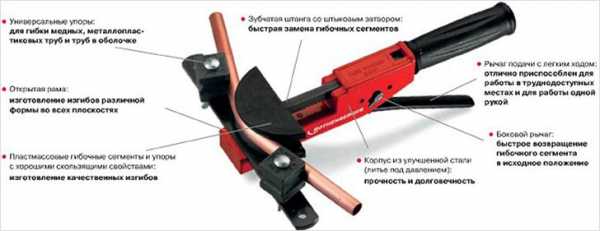

Конструкция и особенности

При этом нужно знать, что если радиус загиба небольшой, то можно обойтись и без дополнительных процедур, но если угол изгиба предполагается значительный, придется несколько усложнить процесс. Дело в том, что при воздействии на стенки трубы элементов конструкции станка может возникать нарушение геометрии её сечения, выраженное в разрывах, либо гофрировании поверхности. Чтобы этого не происходило, можно прибегнуть к одному интересному методу. Один конец трубы необходимо заткнуть пробкой, после чего налить внутрь обыкновенную воду до заполнения внутреннего объёма. Далее нужно вставить пробку с другой стороны, после этого можно приступать к загибанию трубы. Давление, оказываемое водой, не позволит дефектам появиться.

Альтернативный способ сгибания труб – использование болгарки

Есть и ещё пара способов, как согнуть профильную трубу в домашних условиях. Одним из таких вариантов является использование подручных средств. Стоит оговориться, что подручными эти инструменты назвать можно лишь фигурально, точнее будет сказать, что данные устройства для этого изначально не приспособлены. А именно речь идёт об угловой шлифовальной машине и сварочном аппарате.

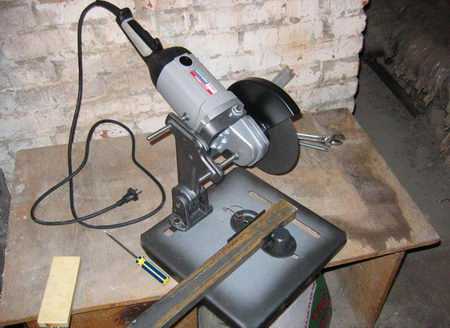

Работа болгаркой

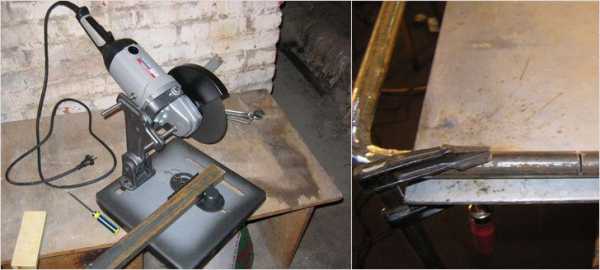

Итак, для того чтобы согнуть профильную трубу, необходимо болгаркой сделать ряд поперечных распилов в месте предполагаемого изгиба. Распиливаются три стенки трубы. После того как процесс будет проделан, труба достаточно легко загибается. Образовавшиеся в результате вышеописанных манипуляций щели необходимо заварить и после этого зачистить места сварки. При должной сноровке результат получается вполне удовлетворительным.

Обратите внимание! При неправильном выполнении работ либо несоблюдении радиуса изгиба внешний вид конечного изделия может быть неудовлетворительным, а переделать что-либо уже будет нельзя. Поэтому при проведении работ по загибанию профильной трубы необходимо следовать одному из главных правил — лучше сделать медленно, но качественно, чем быстро, но отправить на свалку.

Сгибание трубы пружиной и паяльной лампой

Можно прибегнуть к ещё одному способу загибания профильной трубы. Для этого нужно из стальной проволоки диаметром около двух миллиметров сделать квадратную пружину. Изготовить её нужно таким образом, чтобы она входила внутрь трубы, но при этом не сильно там болталась. После того, как пружина будет изготовлена и вставлена внутрь трубы, предполагаемое место изгиба необходимо нагреть при помощи паяльной лампы либо иным способом, после чего, при использовании округлой болванки, труба загибается до необходимого радиуса. В принципе, если полученный результат по каким-то критериям не устроит, то работу можно переделать, но лучше следить за радиусом сразу, чтобы не пришлось выполнять одну и ту же работу дважды.

Паяльная лампа

В дополнение к вышесказанному необходимо отметить, что упомянутые трубогибы могут быть как заводского изготовления, так и кустарного производства. Сложно сказать, как правильно гнуть трубы, какие приспособления при этом использовать — каждый здесь выбирает сам. На современном рынке рабочих инструментов встречаются даже гидравлические трубогибы, использование которых предполагает лишь минимальное приложение физической силы, если вообще его предполагает, но при этом данные модели достаточно дорогостоящие и подходят скорее для промышленных производств.

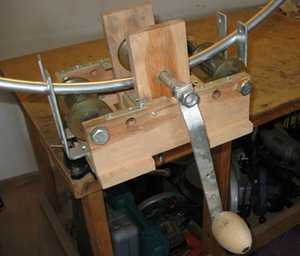

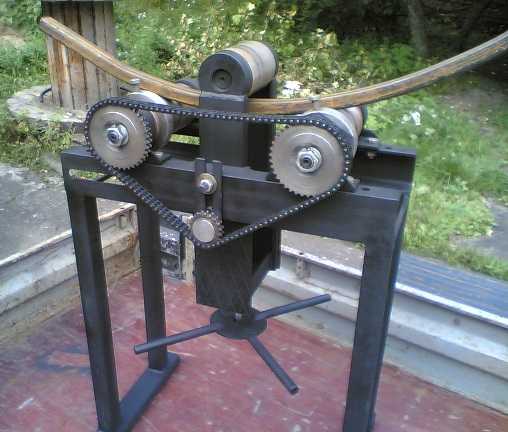

Самодельный трубогиб

В принципе, конструкция трубогиба не особо сложна, поэтому при желании всегда можно построить станок дома. Возможно, это даже станет началом успешного малого бизнеса, так как спрос на готовую продукцию данного рода вполне возможен.

Но главное, что стоит помнить при проведении работ по загибанию профильных труб, — это то, что этот процесс потенциально травмоопасен, в связи с чем соблюдение правил техники безопасности является необходимым условием.

Видео

Если вы задумали самостоятельно изготовить трубогиб, это видео вам поможет:
