Сорванную резьбу можно восстановить. Для этого нужен специальный инструмент

Соединения, формируемые с помощью резьбы, нашли широкое применение в различных областях промышленного производства. Не является исключением и сфера быта. Но под воздействием рабочих нагрузок витки резьбовой нити могут повредиться. В результате степень надежности и уровень прочностных характеристик соединения снизятся. Сегодня разработан не один метод восстановления поврежденного участка резьбы. Каждому из них присущи свои особенности.

Технология восстановления

Применение в настоящее время т.н. восстановителя резьбы, представляющего собой специальный химический компаунд – явление крайне редкое. Обычно с этой целью используется инструментарий, присутствующий в арсенале опытного домашнего мастера. В частности,

  • диаметры отверстий изменяются с помощью сверл;

  • непосредственное нарезание витков осуществляется с помощью плашек – на стержневых крепежных деталях – и метчиков в гайках.

    Стоят они довольно-таки дешево. С их использованием обычно создается новая резьбовая нить, но возможно посредством этого инструмента восстановить и поврежденную;

  • вставка ремонтная представляет собой спираль с ромбовидным сечением. Ее один конец выполнен в виде поводка. Данный элемент после соединения со шпинделем обеспечивает возможность вворачивания самой вставки;

  • для вворачивания вставки применяется инструмент под названием шпиндель. Его рабочий сегмент со специальным зацепом на торце схож с резьбовым;

Также существуют способы, предусматривающие применение холодной сварки, синтетического термореактивного продукта, получившего название эпоксидный клей, и иных материалов. Чтобы правильно выбрать подходящий метод, учету подлежат условия, в которых будут проводиться работы по восстановлению резьбы, а также ее дальнейшей эксплуатации.

Способы восстановления

Рассмотрим наиболее эффективные методы восстановления поврежденной резьбы.

С помощью метчика

Разработаны несколько вариантов данного способа, предусматривающие сохранение резьбового диаметра.

Наплавка

Этот метод применяется, если недостаточной уровень прочностных характеристик сформированной резьбы некритичен, либо когда реализовать иные методики не представляется возможным. Он включает следующие этапы:

  • рассверливание отверстия с поврежденной резьбой;

  • наплавка гнезда посредством газовой или электродуговой сварки;

  • обработка поверхности абразивным инструментом с ее последующей шлифовкой заподлицо;

  • высверливание отверстия с заданным диаметром;

  • нарезание резьбовой нити метчиком.

Применять наплавку к алюминиевым деталям нельзя. Причина – этот металл имеет свойство поглощать газы, ввиду чего в наплавленной толще образуются поры.

Ввертыши

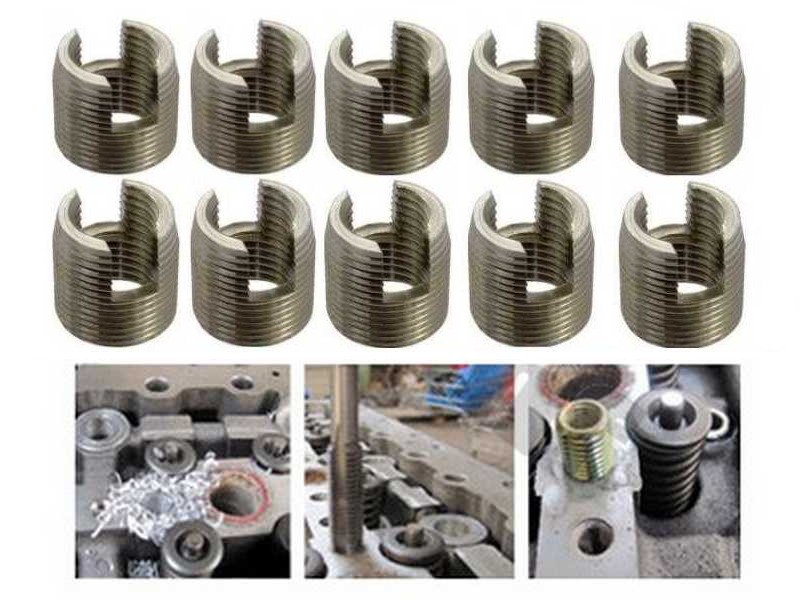

Ввертышом принято называть шпильку, вдоль продольной оси которой проделано резьбовое отверстие нужного диаметра. Изготовить такую деталь можно своими руками.

От шпильки отрезается участок требуемой длины, а затем в нем высверливается отверстие. Восстановление резьбы с помощью ввертыша выполняется так:

  • в гайке с поврежденной резьбовой накаткой просверливается отверстие под его внешний диаметр;

  • посредством метчика нарезается резьбовая нить;

  • ввертыш завинчивается заподлицо с опорной поверхностью гайки. Если необходимо, торец подвергается фрезерованию;

  • на кромки отверстия в гайке и внешней резьбы ввертыша керном наносятся насечки. Так будет исключено самопроизвольное вывинчивание самого ввертыша.

Спиралевидные вставки

Конструктивное исполнение этих деталей описано выше. Что же касается их применения, то данный процесс состоит из следующих этапов:

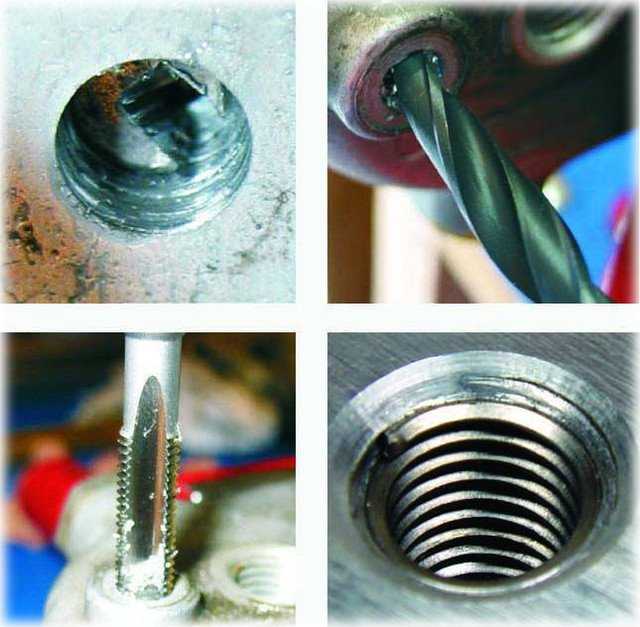

  1. Поврежденное отверстие рассверливается. Диаметр сверла указывается в сопроводительной документации к приобретенной вставке.

  2. Метчиком (он входит в комплект поставки) нарезается резьбовая нить.

  3. Вставка вкручивается. Делается это при помощи поводкового наконечника-язычка.

При использовании вставки нагрузка и натяг распределяются равномерно, дополнительная фиксация не нужна. Применяются эти детали также с целью усиления резьбового сопряжения.

Восстановление резьбы без использования метчика

Без применения метчиков восстановить резьбу так, чтобы она характеризовалась высокой надежностью, невозможно. Это аксиома. Существуют методы, предусматривающие лишь наращивание поврежденных поверхностей и повышение прочностных показателей, да и то – не выше определенного уровня.

Эпоксидный клей

Сразу необходимо отметить, что применение данного материала не подходит для восстановления резьбовых соединений, функционирующих при вибрации и высоких нагрузках. Также нецелесообразно использование эпоксидного клея, если предполагается его работа в условиях повышенных температур. Во всех остальных случаях нужно действовать так:

  • заполнить отверстие с поврежденной резьбой этим веществом;

  • дождаться затвердевания полимера;

  • ввинтить стержневой крепеж;

  • дать соединению достичь необходимой прочности.

Болт выкручивается только после окончательного застывания клея.

Холодная сварка

Восстановление резьбы с помощью холодной сварки пользуется особой популярностью. Поэтому данный метод заслуживает более детального рассмотрения.

Применение

Само вещество, получившее название «холодная сварка», представляет собой жидкий полимерный двухкомпонентный компаунд, включающий металлические добавки. Применяется этот состав так:

  1. из упаковки извлекаются оба тюбика;

  2. элементы соединения подвергаются обезжириванию. Для этого используется вещество, находящееся в тюбике под номером «1»;

  3. далее наносится содержимое тюбика под номером «2»;

  4. затем составы, находящиеся в обоих тюбиках, выдавливаются в пропорции 1:1 на заранее подготовленную подложку и смешиваются, например, с помощью шпателя;

  5. готовой смесью покрывается резьбовая нить болта;

  6. болт ввинчивается в отверстие с ответной резьбой;

  7. дав смеси затвердеть (величина требуемого для этого временного интервала указана в сопроводительной документации на холодную сварку либо просто на упаковке) болт нужно выкрутить.

Факт достаточного количества смеси подтвердит ее выдавливание наружу в ходе ввинчивания болта (этап №6).

Как выбрать

Анаэробный однокомпонентный восстановитель, имеющий консистенцию густой пасты используется нечасто. Причина – низкая эффективность. Ремонтные работы проводятся с использованием двух видов:

v плотные одно- или двухслойные брусочки, вызывающие по степени вязкости ассоциацию с пластилином. Они перед применением перемешиваются;

v жидкий состав, получаемый в результате смешивания клеящей массы с отвердителем.

С целью восстановления поврежденной резьбовой нити следует останавливать свой выбор на марках, характеризующихся высокой пластичностью. Тогда смесь заполнит все мелкие образовавшиеся изъяны. В случае, когда соединение подвергается частой разборке, использовать необходимо холодную сварку, обладающую повышенной твердостью, поскольку трение о металлическую поверхность может вызвать ее разрушение.

Преимущества

Из достоинств способа восстановления резьбы холодной сваркой эксперты выделяют:

  • невысокая стоимость;

  • технические характеристики восстанавливаемых деталей не претерпевают изменений поскольку термическое воздействие отсутствует;

  • простота использования. Для восстановления не нужна вспомогательная оснастка;

  • устойчивость к коррозионным процессам;

  • на рынке представлен широкий выбор холодной сварки от отечественных и иностранных предприятий.

Недостатки

К недостаткам необходимо отнести:

  • подверженность влиянию температурных перепадов и иных условий работы, связанных с воздействием внешней среды;

  • запрещен ремонт ответственных конструкций;

  • прочность невысокого уровня.

Заключение

Как видно, в распоряжении домашнего мастера имеется несколько технологий восстановления резьбы. В обобщенном виде их плюсы им минусы выглядят следующим образом:

  • использование ввертыша не допускает эксплуатацию резьбы при существенных нагрузках на соединение. Но это не помешало данной детали найти применение во многих сферах промышленного производства;

  • метчик используется, когда есть возможность незначительного увеличения диаметра отверстия. Сформированным с его помощью виткам присущи высокие прочностные свойства и хорошее качество;

  • полимерным компаундом либо холодной сваркой обычно пользуются при необходимости сохранения размеров восстанавливаемой резьбы. Но ожидать от витков особой прочности не стоит.



Please enable JavaScript to view the comments powered by Disqus. comments powered by Disqus

Восстановление резьбы дедовским методом

Данный способ восстановления резьбы показал мне мой отец в свое время, а ему – его отец (мой дед). Повреждение резьбы в отверстиях, особенно когда они выполнены в деталях из алюминиевых, магниевых или медных сплавов, происходит довольно часто. С такой проблемой массово сталкиваются на ремонтных предприятиях, станциях технического обслуживания, в быту и т. д.


Может так оказаться, что под рукой нет метчика соответствующего размера, а деталь с поврежденной резьбой громоздкая и прочно закреплена к машине или механизму, например, как кожух сцепления к двигателю и коробке перемены передач.
Кажется, положение безвыходное. Но, оказывается, существует довольно простой, но эффективный способ восстановления резьбы на месте с помощью обыкновенного стального болта соответствующего размера, даже, возможно, выкрученного из того же отверстия с повреждениями.
Для осуществления способа нам понадобится мини болгарка с небольшим и тонким диском. Если она отсутствует, то можно обойтись обыкновенной ножовкой по металлу, благо пилить-то в принципе нечего. Приведем несколько конкретных примеров использования этого способа восстановления внутренней резьбы.

Восстановление резьбы выпускного коллектор автомобиля

Представьте себе выпускной коллектор, который в нескольких местах закрепляется к блоку цилиндров двигателя болтами или шпильками. Повреждение хотя бы одного отверстия такой детали представляет существенную проблему. Даже отсоединить этот узел от двигателя зачастую непросто: за многие годы эксплуатации он из-за высоких температур намертво прикипает к своему посадочному месту. А потом еще надо найти мастера с нужным метчиком, заплатить за работу…

Остается одно:

устранить проблему самому, поскольку смятый профиль в отверстии не позволит вкрутить в него болт, а даже может испортить резьбу и на нем.


Можно воспользоваться «родным», выкрученным только что, или другим, но точно таким же по размеру и профилю.
Зажимаем его головку в слесарных тисках так, чтобы стержень был направлен вверх. Затем ножовкой по металлу точно по центру стержня прорезаем паз примерно на 3-5 витков.

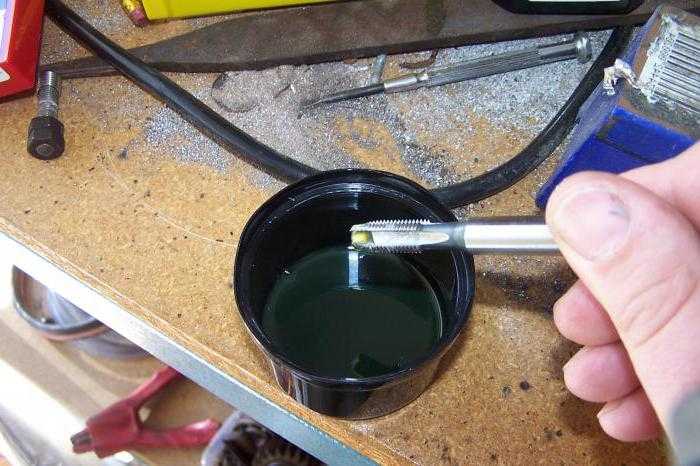

Далее обильно смазываем машинным маслом разрезанный болт и поврежденное место, и вкручиваем этот своеобразный метчик в него вначале от руки насколько хватит сил, далее – гайковертом, вкручивая и выкручивая его несколько раз подряд.

В результате резьбовые выступы на болте, разрезанные пазом, входят в углубления и постепенно срезают смятия.

Выкрутив после этого наш своеобразный метчик, убеждаемся, что сам он остался цел, а что еще важнее – он полностью восстановил профиль в отверстии.

Теперь в него можно ввернуть этот или другой такой же болт до конца силой одной руки и закрепить деталь в предназначенное для нее место.


Крепление петли капота

Иногда этот дефект возникает в отверстии, к которому крепится петля капота. Поступаем точно так же, как и с выхлопным коллектором.

Крепежный болт закрепляем в тисках и выполняем паз на его стержне, добавляя смазки, после чего закручиваем его от руки, пока это возможно.

Далее процесс продолжаем с помощью гайковерта, несколько раз заворачивая и отворачивая самодельный метчик.

При этом, разрезанные профили его резьбы, приводят в порядок профиль в отверстии, выполняя функции метчика. Вынув болт, можно убедиться, что резьба на нем и внутри в полном порядке. Болт в него теперь легко вкручивается от руки. Если затем его поджать гайковертом, то он обеспечит необходимое усилие затяжки.


Восстановление резьбы на блоке цилиндров двигателя

Рассматриваемая проблема может возникнуть и на блоке цилиндров двигателя, особенно если он изготовлен из алюминиевого сплава. Забитая или смятая резьба в отверстии не позволяет установить болт как положено. Он либо не вкручивается, либо стремиться пойти не так, как нужно.

Повторяем процедуру, которую мы использовали с выхлопным коллектором и узлом крепления петли на капоте. Стержень зажатого в тиски болта разрезается с конца ножовкой по металлу на глубину нескольких витков.

Затем, удалив с него металлические частицы, и обильно смазав, закручиваем от руки в отверстие с повреждениями. Как только болт надежно войдет туда на несколько витков, берем в руки гайковерт и осторожно и постепенно вворачиваем и выворачиваем его, пока не пройдем все глубину до конца.

Убеждаемся, что резьба в отверстии восстановлена, а на болте она не получила повреждений. Доказать это можно вкручиванием его на место на всю глубину от руки.


Вывод

Этот на удивление простой способ восстановления резьбы в отверстиях, учитывая, что ежедневно в мире производятся миллионы болтов, можно причислить к выдающимся техническим решениям.
