Как выбрать паяльник для пайки проводов и микросхем

Новини

21.01.2021

2 хв. на прочитання

Как известно, паяльник является основным и незаменимым приспособлением для радиолюбителей любых мастей, и выбор этого инструмента довольно трудоемкий процесс. Без него сложно представить деятельность практически любого мастера, который работает с электроприборами и микросхемами. С его помощью можно выпаивать элементы плат, соединять различные провода, чинить различную технику и многое другое.

Сегодня на рынке представлено довольно большое количество различных паяльников, которые отличаются по разным параметрам. Но как же выбрать необходимый электроинструмент, что для этого нужно знать и на что обращать внимание? Обо всем этом и многом другом читайте ниже.

На что обращать внимание при выборе паяльника для пайки микросхем

Для начала нужно понимать, что существует два принципиально разных типа паяльников: газовый и электрический. Первые – более громоздкие, но позволяют работать автономно, без привязки к электросети, часто используются в качестве термофенов или в составе паяльных станций и отлично подходят для электромонтажных работ. Но для мелких, более рутинных манипуляций по починке бытовых приборов, мобильных телефонов, ноутбуков и прочего лучше подойдет электрический тип паяльника. С его помощью можно паять провода и микросхемы, не прикладывая особых усилий. Они бывают:

спиральные – недорогие изделия для домашнего использования, которые долго греются, но тем не менее являются самыми практичными и износостойкими;
керамические – громоздкие и крупные паяльники, которые могут испортиться даже от незначительного удара, но вместе с тем очень быстро нагреваются, хорошо держат температуру и позволяют осуществлять пайку на более профессиональном уровне.

Говоря о мощности обычного паяльника, нужно помнить о нескольких моментах, а именно:

мощности до 10 Вт хватит для работы с простейшими микросхемами и обучения процессу пайки;

20-40 Вт – обычная мощность стандартного изделия;
паяльник с мощностью в 40-100 Вт скорее всего понадобиться тем, кто будет паять крупные провода;
сверхмощные паяльники с мощностью больше 100 Вт обычно используются в промышленности для работы со специфическими сплавами, например для пайки радиаторов и пр.

Несколько дополнительных советов по выбору паяльника для работы с проводами и микросхемами

При покупке нового паяльника обязательно следите, чтобы его ручка была надежно защищена от перегрева. Лучше всего для этого подходят ручки из дерева. Пластиковые же и эбонитовые не так удобны в использовании, хотя безусловно имеют ряд своих преимуществ.
Старайтесь приобретать изделие с регулируемым жалом, чтобы вы в любой момент смогли увеличить или уменьшить его длину, если замечаете, что паяльник перегревается или греется недостаточно. Предпочтение стоит отдать инструменту с медным жалом за его долговечность и отличную теплопроводность.

Также обязательно смотрите на шнур инструмента. Он должен быть длинным, гибким и иметь дополнительную защиту от изгибов в местах крепления.
Существуют модели со встроенным терморегулятором и возможностью выбора необходимой температуры нагрева жала. Данная технология подойдет мастерам, которые работают со специфическими металлами и сплавами, пайка которых должна производиться в определенном диапазоне температур.
Купить качественный и недорогой паяльник вы всегда можете на просторах интернет-магазина “GSM-Комплект”. Большой выбор доступных товаров позволит Вам приобрести паяльник, припой и другие товары, необходимые для процесса успешной пайки микросхем. Ну а прозрачные условия гарантии и быстрая доставка по Украине заставят Вас возвращаться в этот магазин снова и снова. Переходите по ссылке прямо сейчас, заказывайте необходимый товар и ожидайте его прибытия уже на следующий день!

➡Відкриваємо ЗБІР КОШТІВ на придбання «Тепловізійного монокуляра з далекоміром AGM Fuzion LRF TM25-384» (тепловізор) для снайперів роти вогневої підтримки (92-й батальйон). Допоможемо тим, завдяки кому ми досі живі. Номер карти mono 5375411203876318. Або ж – поповнити Монобанку. Важлива кожна гривня!

Читай наші новини в Google News, Telegram, Facebook та Twitter

Підписка на кращі новини тижня

Не бійтеся. Ми ніколи не надсилаємо спам!

Какой мощности нужен паяльник для пайки проводов

Содержание

Паяльники: электрические и газовые
Электрические паяльники
Рабочее напряжение
Паяльник для работы с микросхемами
Паяльник для работы с трубами
Конструкции паяльников
Как выбрать паяльник для пайки микросхем
Выбор мощности паяльника
Паяльник для микросхем: как выбрать жало?
Выводы
Основные критерии выбора
Тип нагревателя
Мощность
Дополнительные возможности
Подводим итоги

Ответ на вопрос о том, какой паяльник лучше выбрать, во многом зависит от специфики выполняемых работ. Разнообразие технических характеристик инструмента достаточно велико, несмотря на то что сложных деталей и приспособлений комплектация не предусматривает.

При выборе паяльников обратите внимание на его мощность, чем она меньше, тем дольше паяльник будет служить.

Паяльники: электрические и газовые

Газовые паяльники — это необходимый инструмент для работы в условиях отсутствия электроснабжения. Заправлять их следует пропаном, бутаном или изобутаном. Основным элементом такого паяльника является горелка, которая может быстро обеспечить необходимую рабочую температуру. Компактные размеры, небольшой вес и возможность использования в «полевых условиях» являются вполне понятными причинами выбора такой модели. Но некоторые считают такое решение не самым лучшим, особенно в случае работы в помещении. Применение газовой горелки предполагает накопление в воздухе веществ, вредных для организма, так как газ редко сгорает полностью. Кроме того, в данном случае для работы используется открытый огонь.

В случае необходимости работы при отсутствии доступа к электросети можно выбирать паяльник, работающий от автономного источника питания (никель-кадмиевого аккумулятора). Без подзарядки такой инструмент может работать в течение 2 часов.

Электрические паяльники

Устройство газового паяльника.

Свойствами, которые отвечают требованиям и объясняют тот или иной выбор, чаще всего являются надежность, безопасность и универсальные возможности устройства. В качестве основных типов паяльников могут быть названы стержневой и импульсный инструменты.

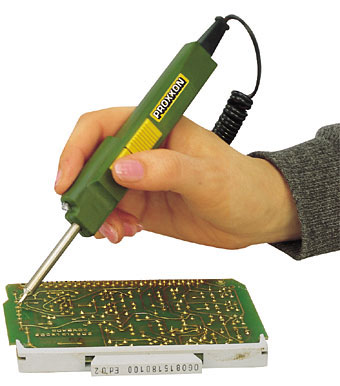

Импульсные паяльники используются в большинстве случаев для работы с микросхемами. Такие аппараты очень быстро разогреваются и удобны для работы за счет эргономичной конструкции. Но их цена в несколько раз превышает затраты на более привычные типы инструментов.

Стержневые отвечают всем требованиям практичности и надежности. Они более универсальны. Но время их разогрева иногда значительно.

Электрические паяльники лучше выбирать с учетом всех особенностей данного инструмента:

мощность;
габариты;
рабочее напряжение;
тип используемых нагревательных элементов;
форма и материал жала;
дополнительные критерии.

Если паяльник не предназначен для выполнения каких-то специфичных работ, а должен быть, что называется, «для дома», то задача выбора может решаться двумя способами. Либо приобретается универсальный, средней мощности инструмент, либо можно иметь два паяльника (для мелких и крупных объектов).

В зависимости от целей по этому признаку инструменты можно условно различать таким образом:

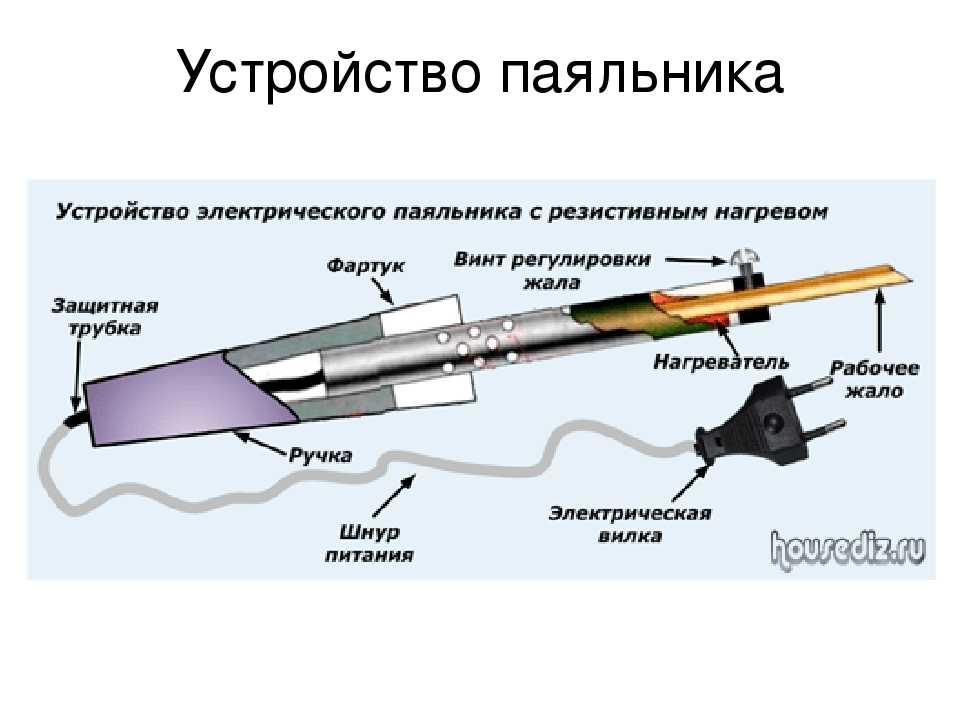

Устройство электрического паяльника.

3-10 Вт — используется для работы с мелкими деталями (микросхемами).
20-40 Вт — наиболее используемая для работы мощность, может считаться универсальной.
60-100 Вт — применяется, в случае если необходима распайка толстых проводов.
100-250 Вт — необходим для крупных металлических предметов.

Паяльники, требующие большой мощности, многофункциональны и очень надежны. Но использование их в домашних условиях практически нецелесообразно.

Что касается габаритов и формы паяльника, то от этих критериев зависит удобство работы. Чем меньше размеры паяльника, тем он удобнее. Но в то же время чем короче его ручка, тем ближе находится раскаленное жало. Поэтому выбираем для качественной работы оптимальный вариант средних размеров.

Жало должно качественно закрепляться в паяльнике, иметь ровную, прямую форму. Удобство и качественный результат работы во многом зависят от формы жала. Это могут быть лопатка, конус, игла или другие варианты. Наиболее удобным будет инструмент, укомплектованный набором жал различных размеров и форм.

В качестве материала для изготовления предпочтительнее вариант плотной кованой меди.

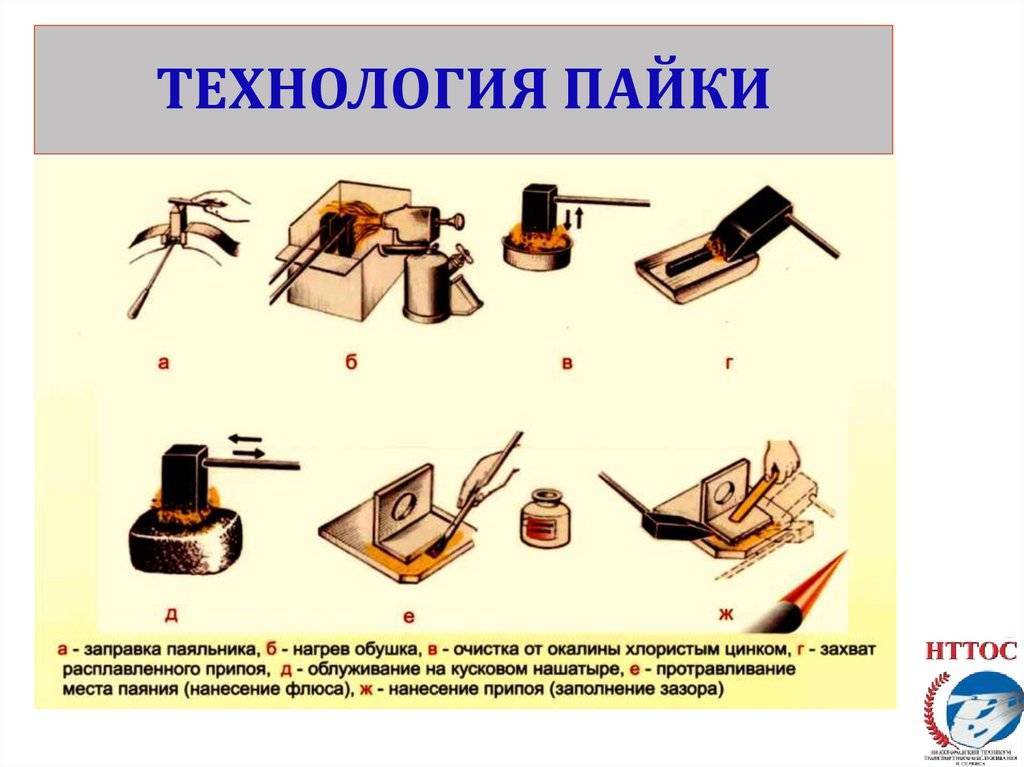

Залуживание «жала» паяльника.

В этом случае жало будет стойким, значит, удобным и долговечным. Если предполагается длительная работа, то необходимость в выборе детали из материала, устойчивого к длительному воздействию высокой температуры, вполне объяснима. Не будет возникать необходимость в их частой замене.

Необходимыми особенностями конструкции являются:

Функция регулировки длины жала.
Функция замены жала.

Ручка паяльника изготавливается из различных материалов. Самым теплоизолирующим считается дерево. Ручки из эбонита слишком тяжелы. Пластмассовые намного легче, но сильно нагреваются во время работы.

В некоторых случаях в корпусе предусматриваются отверстия, через которые выходит горячий воздух. Также модели бывают оборудованы так называемым фартуком, который не удлиняет ручку, но площадь ее поверхности становится больше, и это позволяет рассеивать тепло и избежать дискомфорта при работе.

Читать также: Конические зубчатые передачи достоинства и недостатки

Рабочее напряжение

Устройство регулятора температуры паяльника.

Наибольшее распространение получили модели паяльников, которые имеют рабочее напряжение 6, 12, 36 и 220 Вольт. Единого мнения относительно оптимального выбора в данном случае нет. Логичным представляется мнение, что удобен инструмент, который использует сетевое напряжение 220 В. Его безо всяких проблем можно подключать к бытовой розетке. С точки зрения безопасности уместен выбор варианта 36 В. Но в этом случае будет необходимо применение понижающего трансформатора.

Кстати, нагревательный элемент может быть спиралевидным или керамическим. Первый вариант более распространенный. Он надежен, и стоимость его существенно ниже.

Керамические нагреватели требуют осторожного обращения: его не рекомендуется ронять, любая деформация приведет к поломке. Попадание жидкости также может стать причиной проблемы: эта деталь инструмента просто треснет, не выдержав перепада температур. Преимуществом этого типа нагревателя является меньшее время, которое требуется на разогрев.

Если работать с паяльником приходится достаточно часто, то есть смысл в приобретении паяльной станции. Это дает возможность регулировки необходимой температуры нагрева, поможет поддерживать ее постоянное значение. Такое устройство укомплектовано подставкой и очистной губкой, которые в любом случае будут необходимы для работы.

Паяльник для работы с микросхемами

Нельзя начинать работу с паяльником, не прочитав инструкцию.

Требования к моделям аппаратов для пайки микросхем следующие:

Максимальная мощность инструмента должна быть не выше 25 Вт.
Комплектация очень тонким жалом (диаметр должен быть не больше 2,5-3 мм).
Паяльник должен обладать функцией регулировки температуры, для того чтобы не допустить повреждения микросхемы.
Не рекомендуется использование серебряного припоя. Намного лучше приобрести припой с некоторым содержанием олова.

Если приходится часто работать с микросхемами, то очень важно пользоваться заземлением. Это поможет избежать удара статическим электричеством. Даже самая маленькая искра наносит непоправимый вред всей уже проделанной работе.

Паяльник для работы с трубами

При выборе такого паяльника необходимо обратить внимание на комплектацию аппарата: он должен быть оборудован разнообразными насадками. Эти приспособления могут быть сделаны из металлизированного или обычного тефлона. Но первый вариант предпочтительнее.

Выбор необходимой мощности:

Профессиональные аппараты имеют мощность 1-2 кВт. Но если паяльник приобретается для работы дома (ремонта, благоустройства), то такой инструмент может быть излишним.
Для работ небольшого масштаба можно использовать модели, мощность которых равняется 680 Вт. Они замечательно подходят для ремонта и монтажа труб диаметром 16-65 мм.
Для того чтобы спаять пластиковые трубы диаметром 65-90 мм, необходим паяльник мощностью 850 Вт.
В том случае, когда диаметр труб больше 100 мм, мастеру может понадобиться модель с мощностью более 1 кВт.

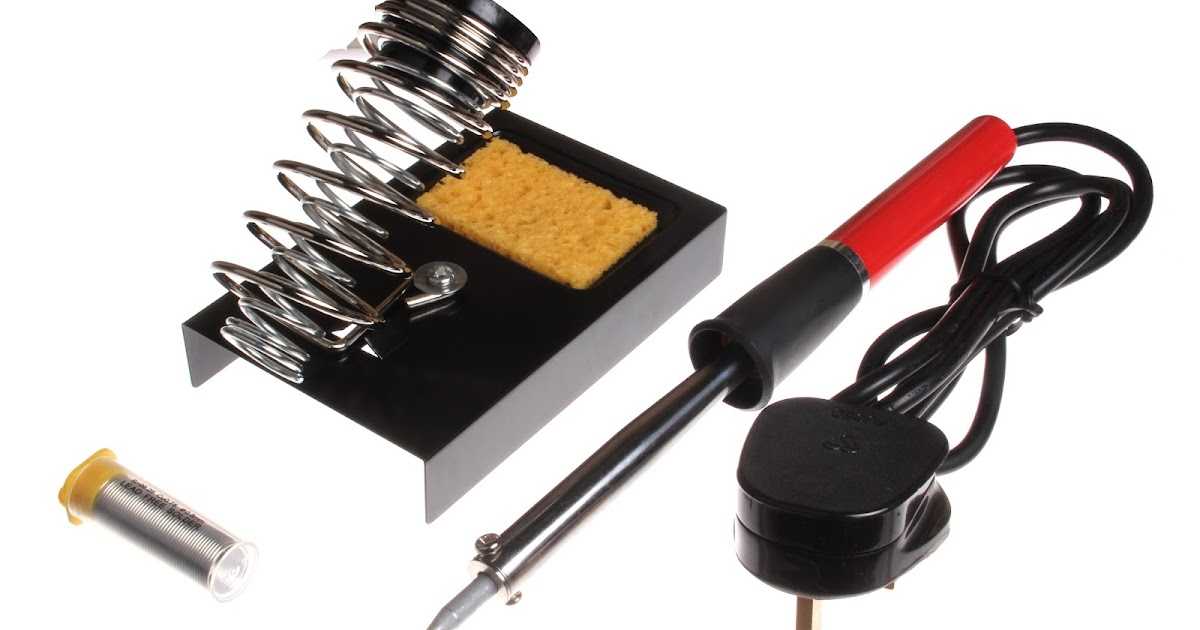

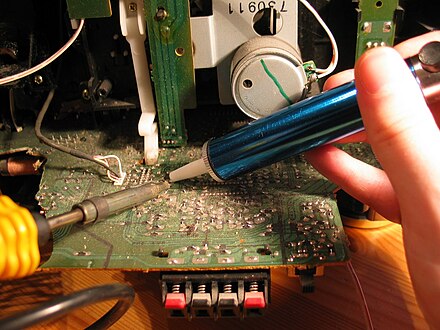

Вместе с паяльником рекомендуется приобретать подставку, а также набор необходимых инструментов: напильники, кусачки маленького размера, пинцеты, скальпель (можно медицинский) или канцелярские ножи, шила различных размеров.

К выбору подставки для всех инструментов необходимо отнестись со всей ответственностью, так как это поможет избежать травм и соблюдать нормы пожарной безопасности.

Выбор паяльника для радиолюбителей является очень важным моментом, поскольку это ключевой прибор для каждого радиолюбителя. Однако все паяльники или паяльные станции имеют различия и подбираются радиолюбителями индивидуально в зависимости от вида предполагаемых работ и личных предпочтений. Также рекомендуем прочесть статью об основах пайки.

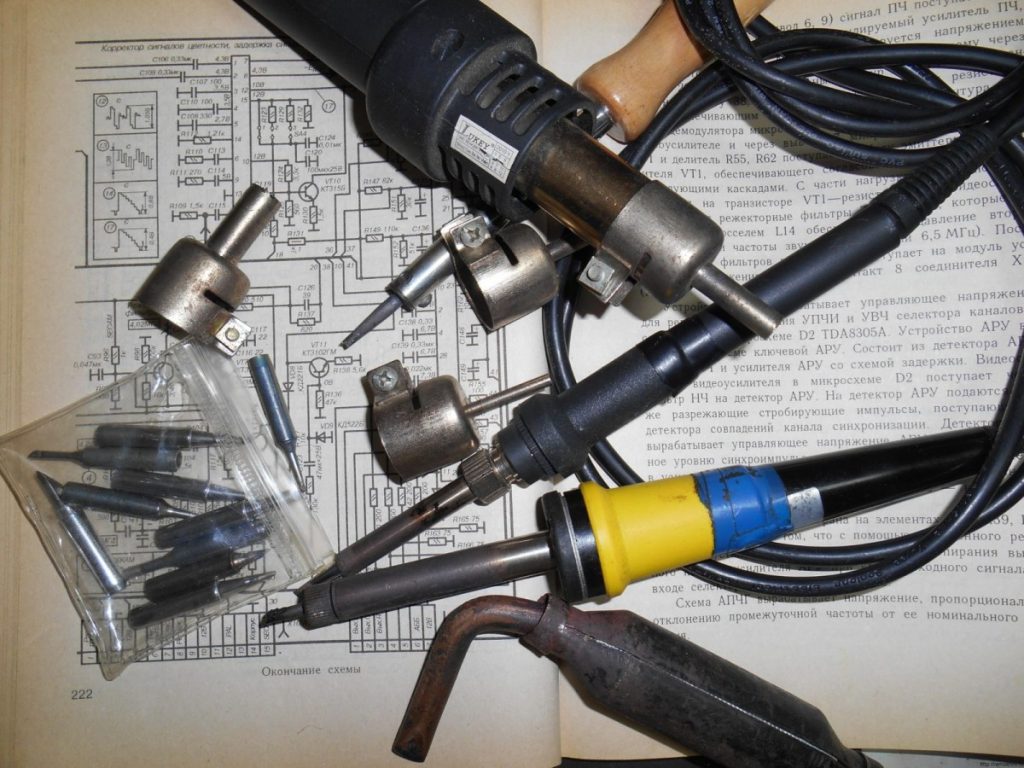

Конструкции паяльников

По конструкции они бывают:

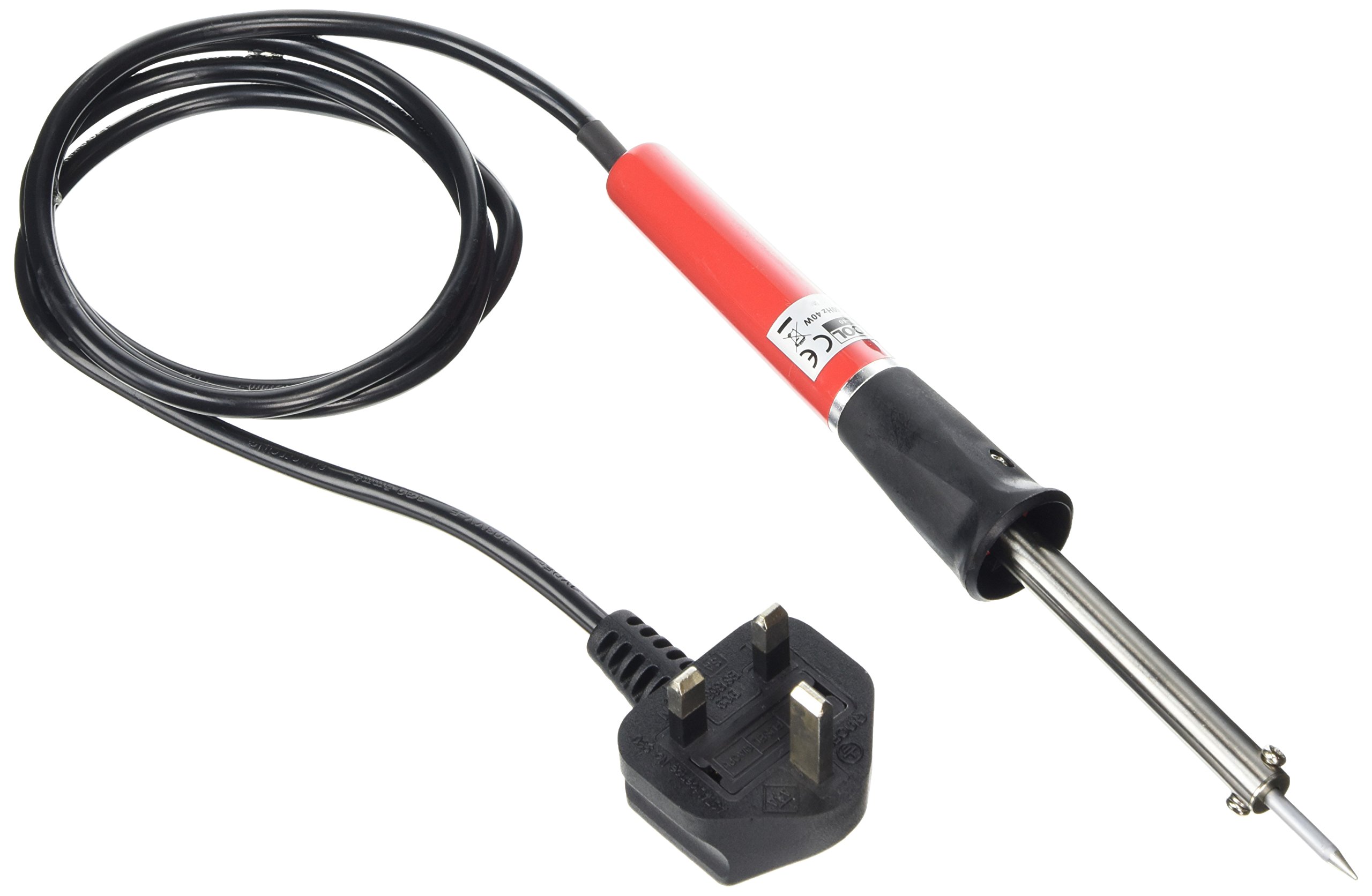

Традиционные (прямая конструкция в виде стержня).

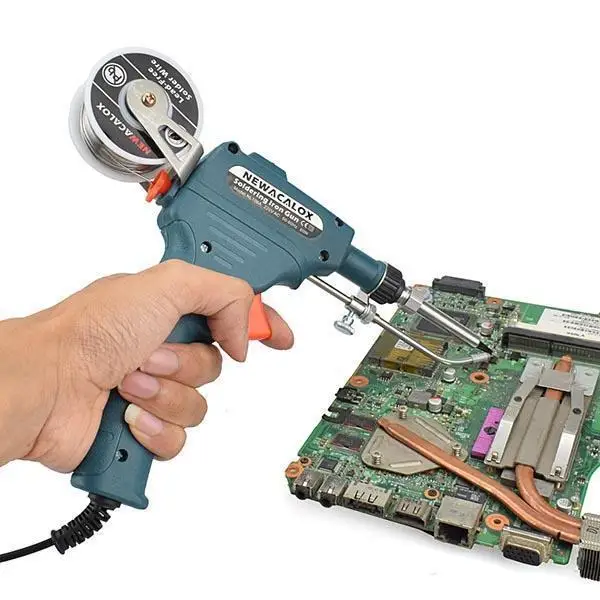

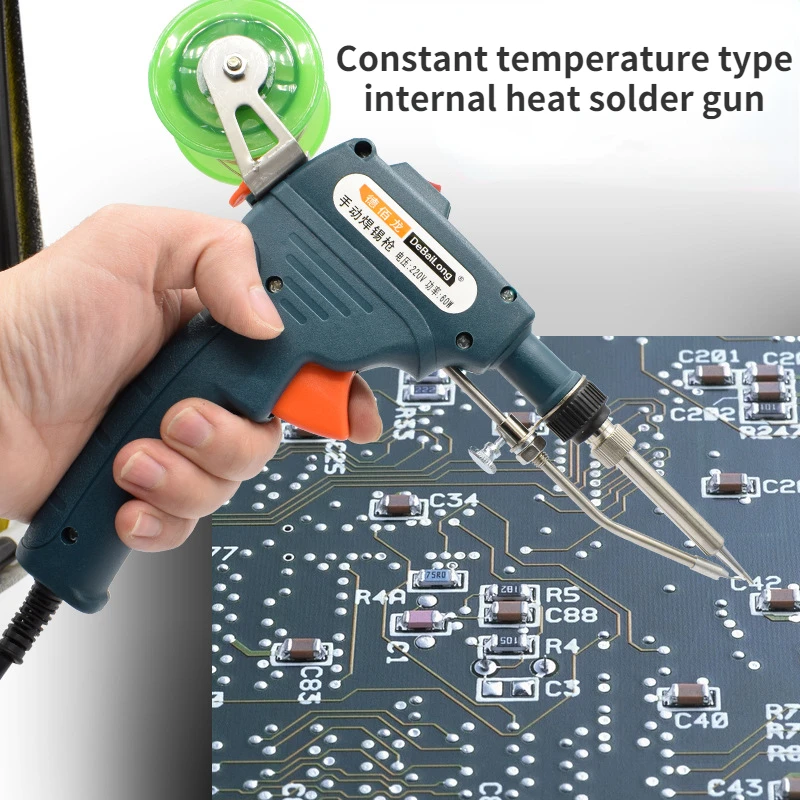

Пистолеты (конструкция паяльника в форме пистолета на котором рабочая часть расположена под углом).

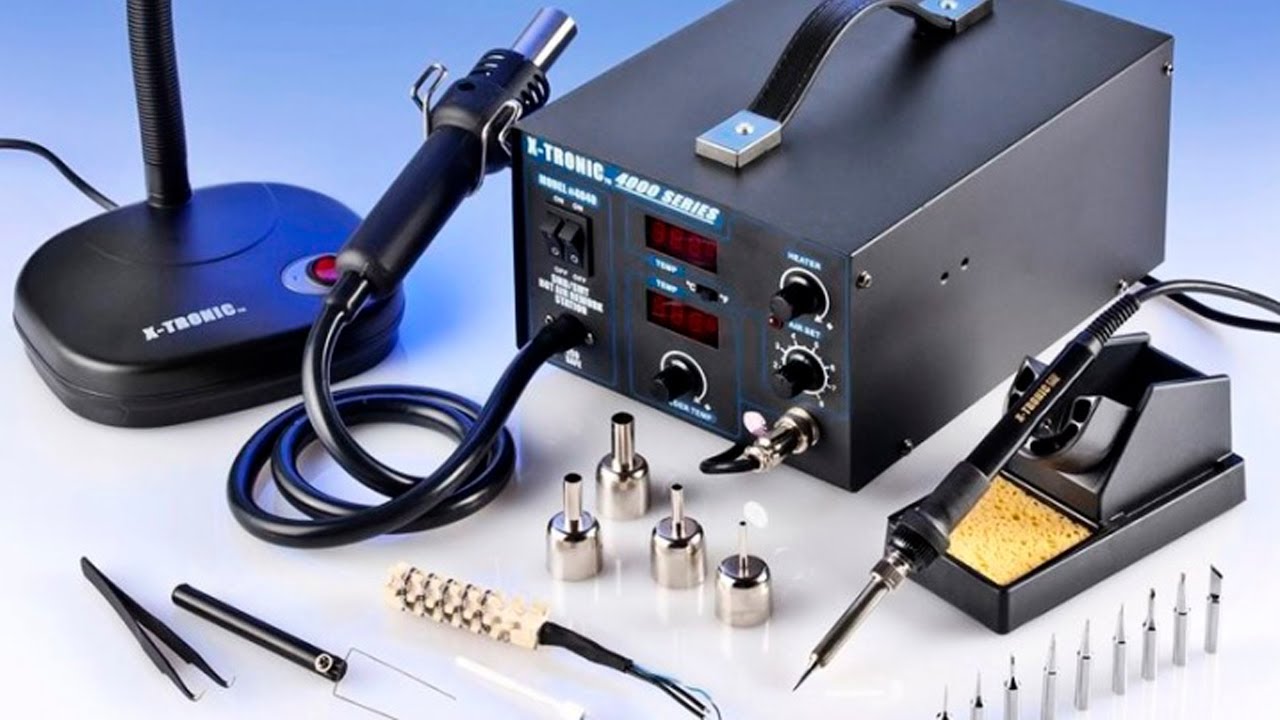

Паяльные станции (сложное оборудование с рабочей частью и блоком управления).

Как выбрать паяльник для пайки микросхем

Прежде чем выбрать паяльник, давайте разберемся, какими они бывают.

Газовые чаще используют для пайки при монтажных работах, к примеру, пайки в распределительных коробках. Они удобны тем что могут работать автономно, но во время работы выделяют вредные вещества и долго с ними работать вредно для здоровья как вам, так и окружающим. Но для пайки микросхем или других радиодеталей выбирать такой паяльник будет не разумно. С ним крайне тяжело паять любую плату.

Электрические, в свою очередь, являются самыми распространенными. В зависимости от типа нагревателя их разделяют на:

Спиральный (нихромовый)
Керамический
Импульсный
Индукционные

Читать также: Порошковая проволока для сварки нержавейки полуавтоматом

Спиральный – самый распространенный из всех электрических нагревателей. Спиральный нагреватель обеспечивает надежную и долговечную работу при своей недорогой ценовой политике, но имеет один недостаток — большое время нагрева.

Керамический же более дорогой и довольно хрупкий, однако, ему нужно меньше время для нагрева.

Импульсный при своей довольно высокой цене будет оптимальным вариантом. Он быстро нагревается и не придет в негодность от небольшого удара.

Если же вы собираетесь заняться пайкой всерьез, и круг предполагаемых работ будет увеличиваться — обратите внимание на паяльные станции. Индукционные разогреваются за счет катушки индуктора. Такому паяльнику не нужен терморегулятор, но подбирать нужную температуру придется перебором из комплекта жал.

Выбор мощности паяльника

Существуют паяльники разных мощностей:

Маломощные (от 3 до 10 Вт.)
Средней мощности (20-40 Вт)
Большой мощности (60-100 вт.)
Производственные (более 100 Вт.)

В зависимости от мощности меняется предназначения паяльника. Паяльники с мощностью более 100 Вт используются для пайки больших металлический изделий таких как радиаторы, кастрюли, трубы. Паяльники мощностью 60-100 Вт предназначены для пайки действительно толстых проводов.

До 10 Вт паяльники предназначены в основном для пайки простейших микросхем, SMD элементов и других миниатюрных радиодеталей.

Итак, отвечая на вопрос, как выбрать паяльник для пайки радиодеталей и микросхем хорошим вариантом будет выбрать маломощный паяльник, чтобы избежать перегрева миниатюрных радиодеталей и SMD элементов. Однако если вы опытный радиомонтажник оптимальным вариантом будет импульсный паяльник мощностью 20-40 Вт, который в умелых руках можно использовать для быстрой работы с миниатюрными радиодеталями и других работ по дому.

Паяльник для микросхем: как выбрать жало?

Конечно, не маловажным фактором при выборе любого паяльника есть жало. Однако выбор жала сугубо индивидуально предпочтение. Выбирайте зависимости от того каким жалом вам будет удобно работать, есть лишь несколько рекомендаций по выбору. Не рекомендуется использовать жало более 3 мм. Желательно использовать медное жало, так как оно легко чистится и обрабатывается. Жало медное со слоем алюминия не обрабатывается, но при этом слабо подвергается обгоранию. Существуют жала как обычные, так и термостойкие. Термостойкие легче переносят длительные работы и воздействие высоких температур. Если вы новичок, то оптимальным вариантом будет прямое жало. Более того, плюсом к паяльнику будет набор жал разных форм, возможность замены жала и регулировки его длины.

Хороший паяльник для микросхем должен быть с гибкой обмоткой сетевого шнура и двойной изоляцией. Также обратите внимание на ручку. Она должна быть хорошо защищена от возможного перегрева поэтому в отличии от эбонитовых и пластиковых рекомендуются деревянные ручки. Они менее податливы разогреву в отличии от пластмассовых и легче чем эбонитовые, то есть более приспособлены для длительных работ. Также существенным показателем будет функция постоянной поддержки температуры и терморегулятором, дабы не пережечь при пайке компоненты. Облегчат работу и обслуживания паяльника снаряжения паяльника: подставка для паяльника, губка для очистки жала.

Выводы

Если же вы не определились, какой паяльник купить для пайки микросхем подводя итоги, подчеркнем основные рекомендации и требования, чтобы вы поняли, каким паяльником лучше паять микросхемы и другие компоненты глядя на стенды и витрины магазинов для радиолюбителей.

Для неопытных радиолюбитель желательно использовать маломощные паяльники от 3 до 10 Вт. Возможно использовать для работ с микросхемами и радиодеталями паяльники средней мощности 20-40 Вт, однако высока вероятность испортить компонент при монтаже или демонтаже. Провод должен быть гибким, длинным с двойной изоляцией. Жало подбирается индивидуально в зависимости от предпочтений и вида работ. Желательно покупать паяльник с деревянной ручкой. Тип нагревателя паяльника зависит от выделенных для покупки средств и типа предполагаемых работ. Желательно, чтобы приобретенный паяльник имел функцию постоянной поддержки температуры, терморегулятор, набор жал, регулировку длины жала, возможность замены жала и дополнение, такие как подставка для паяльника, кейс для хранения, губку для очистки и др.

Купить паяльник можно на всем известной площадке — Aliexpress, мы сделали подборку популярных моделей в отдельной статье.

Основные критерии выбора

Итак, сначала вкратце рассмотрим самые важные параметры, на которые стоит обращать внимание при покупке паяльника.

Тип нагревателя

В первую очередь приспособления делятся на электрические и газовые. Сначала поговорим о тех, которые работают на газу.

Читать также: Чертежи пресса для изготовления технопланктона

Газовый паяльник рекомендуется выбрать для пайки проводов в распределительных коробках. Он удобен тем, что работает в автономном режиме, без электричества, что актуально при электромонтажных работах. К тому же, такой прибор может использоваться как фен для термоусадки.

К недостаткам газовых устройств можно отнести сложность работы с микросхемами, а также тот факт, что при горении газа в атмосферу выбрасываются вредные для организма вещества, поэтому долго работать с таким приспособлением крайне опасно для здоровья.

Выбрать электрический паяльник целесообразно для пайки микросхем и тех же самых проводов, если нет проблем с электроснабжением. Электрические модели делятся на следующие типы:

Спиральный. Самый дешевый, практичный и долговечный тип нагревателя. Недостаток — долго греется, но это не так важно, если вам нужно выбрать паяльник для дома.
Керамический. Более дорогой и в то же время хрупкий (может перестать работать даже при небольшом ударе). Преимущество — быстро нагревается. Если для вас главной выбрать прибор такой, чтобы быстро и сильно нагревался, модель с керамическим нагревателем будет самым оптимальным решением.
Импульсный. Еще один вариант исполнения, который способен быстро нагреваться. Импульсный паяльник лучше выбрать для пайки микросхем и для работы с печатными платами. Такой инструмент будет стоить дороже и используется в большей степени только для перечисленных работ.

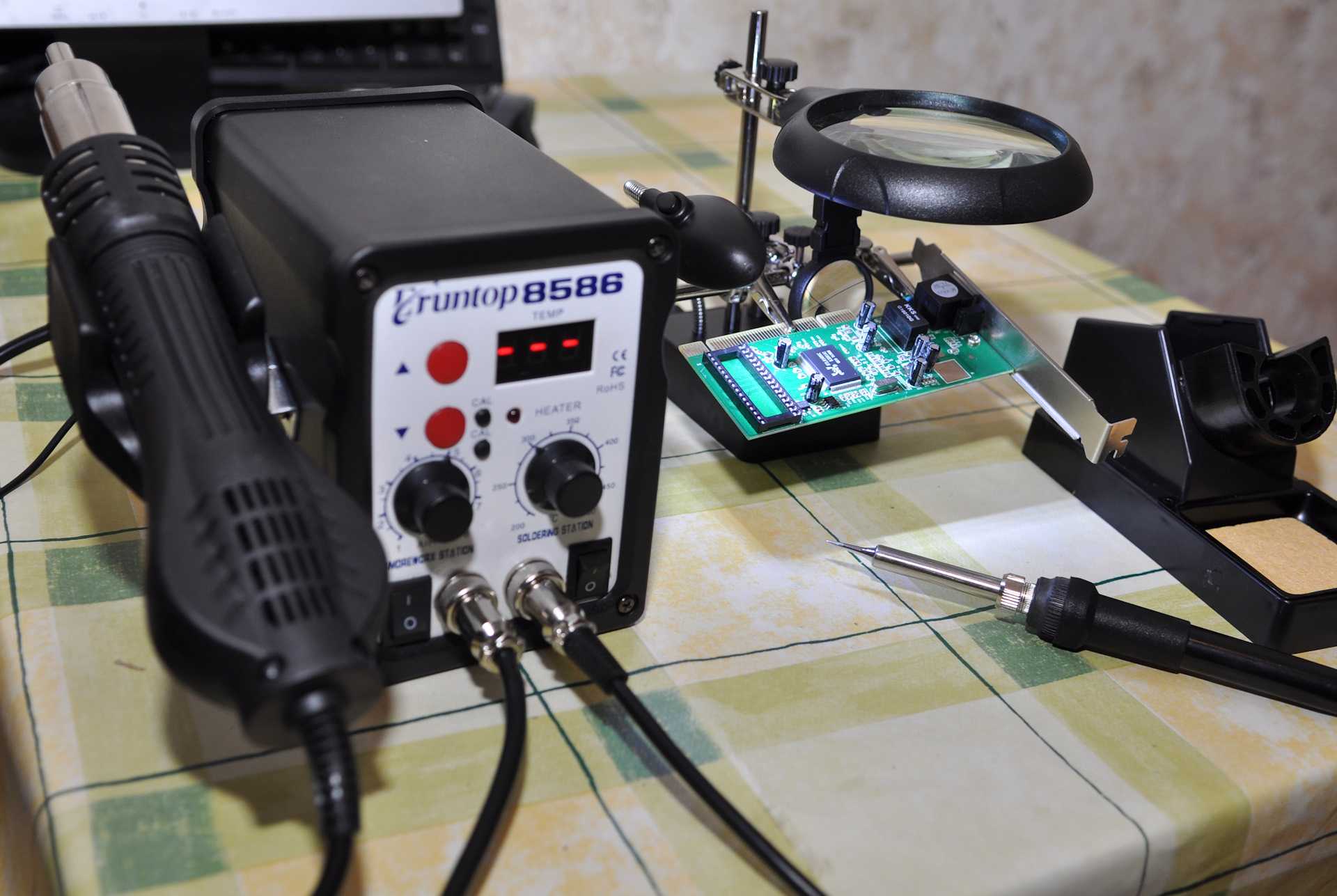

Отдельно следует упомянуть о таком варианте исполнения, как паяльная станция. С ее помощью можно быстрее и качественнее осуществить пайку проводов и микросхем. Для радиолюбителей выбор паяльной станции будет самым оптимальным решением!

Мощность

Что касается выбора мощности электрического паяльника, то тут следует учитывать следующие рекомендации:

мощность до 10 Вт может использоваться для пайки простейших микросхем;
от 20 до 40 Вт — это оптимальная мощность для применения в бытовых условиях;
выбрать модель на 60-100 Вт целесообразно, если вы собираетесь паять провода;
свыше 100 Вт домашним мастерам не стоит использовать, т.к. у таких приспособлений своя специфическая сфера применения (пайка радиаторов, металлических деталей и и т. д.).

Дополнительные возможности

Также при выборе паяльника следует обратить внимание на такие моменты, как:

Ручка должна быть хорошо защищена от перегрева. В этом случае деревянная ручка обладает самым лучшим показателем. Пластиковые ручки быстрее разогреваются, что мешает бесперебойной работе, а эбонитовые тяжелее аналогов, что также снижает удобство пользования, особенно при пайке микросхем.
Жало должно быть медным, оно проще обрабатывается и к тому же легче чистится от нагара. Желательно чтобы в комплекте шел набор жал, различных по форме. Также хорошо, если есть возможность заменить жало или же отрегулировать его длину. Считается, что прямое жало самое удобное для работы, особенно новичкам.
Сетевой шнур должен быть гибким, длинным и обязательно в двойной изоляции.
Вилка для подключения к сети лучше, когда разборная. Вроде бы мелочь, но все же свидетельствует о качестве устройства и в то же время упрощает его ремонт.

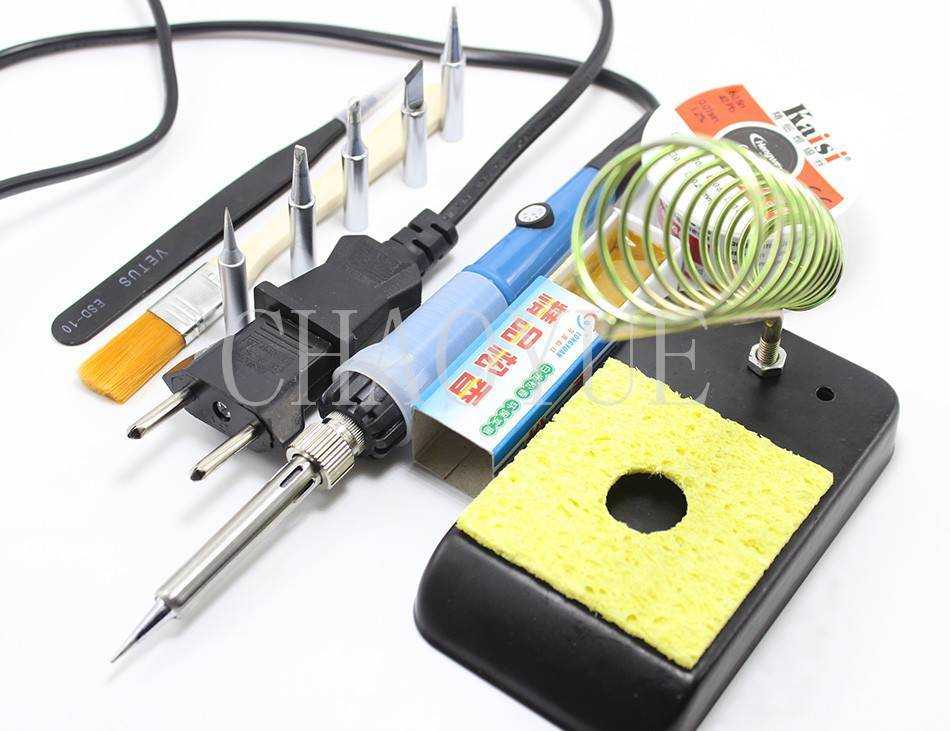

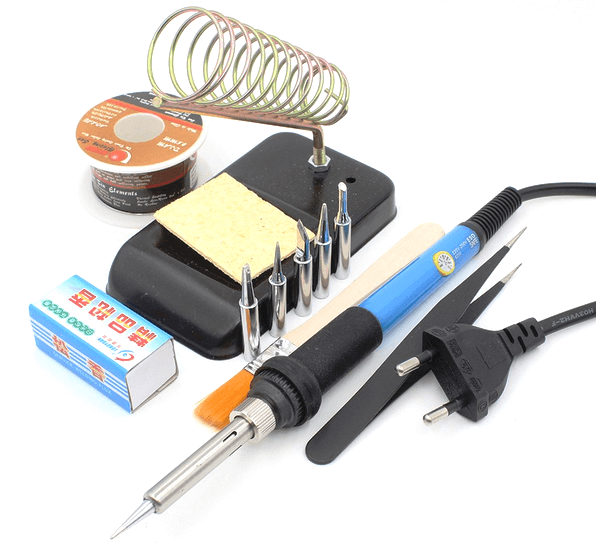

Обращайте внимание на комплектацию. Как правило, качественные паяльники снабжаются кейсом, подставкой для жала, губкой для очистки жала и т.д.
Рекомендуем выбрать паяльник с терморегулятором, что позволит под собственные условия применения отрегулировать температуру нагрева жала.
Функция постоянной поддержки температуры защитит устройство от перегорания.

Это и все советы, которые мы хотели вам предоставить. Как вы видите, существует множество нюансов, на которые нужно обращать внимание при выборе паяльника для дома.

Подводим итоги

Итак, вы изучили основные критерии, по которым осуществляется выбор инструмента для пайки проводов и микросхем. Теперь еще раз вкратце подведем итоги, чтобы закрепить изученное:

Для печатных плат и микросхем лучше выбрать импульсный паяльник либо спиральный, но мощностью не более 30 Вт.
Для соединения проводов и остальных электромонтажных работ подойдет газовая модель либо электрическая, мощностью от 60 до 100 Вт.
Чтобы паять металлические детали нужен мощный аппарат (от 100 Вт и более).

Также рекомендуем просмотреть полезное видео по теме:

Вот мы и разобрались, как выбрать паяльник для пайки проводов и микросхем. Надеемся, предоставленная инструкция помогла вам в выборе подходящего инструмента для домашнего использования!

Наверняка вы не знаете:

Как выбрать паяльник

27 октября 2021 г. by Abdullah Sam

Большой ассортимент паяльников не означает, что можно работать с любой моделью. Устройство должно решать конкретные задачи, а значит, подойдет не всем.

Знакомство с характеристиками и комплектующими подскажет, как выбрать паяльник для дома.

Кстати: Выбираем степлер: 3 параметра, определяющих надежность

Типы паяльников

Они делятся по мощности. Для пайки микросхем рекомендуется 10 Вт, а для микродеталей — 4 Вт. Обычно устройство достигает рабочей температуры +/- пять минут. Если вникать в детали, то:

Маломощные (до 40 Вт) лучше для электроники

Используются там, где требуется повышенная точность и аккуратность.

Средняя мощность (40-100 Вт) – для пайки проводов

Это оптимальные показатели.

Крупногабаритные объекты паяют с высокой мощностью (100 Вт и более)

Обладают сильным тепловыделением.

По типу нагрева бывают:

Паяльники с керамическим нагревателем
Стержень нагревается электричеством. Они мощные, прочные, выносливые, моментально прогреваются и хорошо держат. Правда ТЭН хрупкий, устанавливается только на родные «жала». Среди таких паяльников много подделок по красной цене, хотя на самом деле это дорогое устройство.

Паяльники с нихромовым нагревателем.
В основе нихромовая спираль, которая нагревается током. Его можно заменить, если он сгорит. Греется долго, но надежно. И стоимость доступная.
Индукционные устройства, основанные на индукционной катушке,
равномерно нагревают наконечник и автоматически поддерживают постоянную температуру. Экономичный. Однако есть нюансы: на определенную температуру придется ставить соответствующее жало, само устройство дорогое.
Импульсные паяльники
Нагрев с помощью высокочастотного трансформатора и преобразователя частоты. Подходит для проводов и микросхем. Они мгновенно нагреваются, но подходят только для краткосрочных задач.

Инфракрасные паяльные станции
Impulse создают инфракрасные волны длиной 2-10 микрон.

Читайте: 4 совета, как отличить оригинальный перфоратор от подделки

Жало паяльника

Жало — основная часть устройства, оно соединяет предметы между собой. По форме наконечники конические и игольчатые, со скошенной кромкой и в виде плоской отвертки, а также похожие на топор.

Часто популярен плоский наконечник отвертки. Имеет большую площадь нагрева, прочно удерживает на себе припой. Однако конусообразный наконечник оптимален для пайки микросхем.

Тип наконечника	Особенности
Медь	Не функциональный, но простой в использовании
Никелированный	Расширенный, но необходимо настроить температуру пайки

Важно расположить головку в правильном положении – на кончике нагревательного элемента. Если элемент выступает, это не позволит работать вплотную к полу или стене.

Интересная статья: Как выбрать набор инструментов для дома: 4 основных предмета

Паяльник с регулируемой температурой

Если вам нужно выбрать паяльник в качестве рабочего инструмента, а не дома, модель с контроль температуры будет хорошим решением. Для этого настраивается нагрузка для каждого вида работ и подбирается оптимальный тип жала для качественной пайки объектов.

Существует несколько способов регулировки температуры паяльника:

используйте простой переключатель с низкой температуры на высокую,
использовать внешний блок управления,

регулировать температуру диммером,
управление нагревом через микросхему на ручке прибора,
используйте фен.

Паяльник с регулируемой температурой не только удобен в использовании. Он позволяет экономить электроэнергию, продлевает срок службы устройства, снижает количество вредных веществ, выделяющихся при пайке при высоких температурах.

Познавательная статья: Чем отличается гаечный ключ от отвертки: 3 основных критерия

Флюс

Задача флюса – обеспечить растекание припоя по поверхности соединения. По назначению флюс припой бывает:

Нейтральный
Такое вещество не проводит ток, а также не содержит кислоты.
Активный
Содержит соляную кислоту и является хорошим проводником.
Защитный
Предназначен для защиты сварного шва от коррозии.

Флюс выпускается в жидком виде, в виде геля, пасты или порошка (бурный флюс).

Зная, из каких частей состоит инструмент и имея представление о том, какие бывают виды, ответ на вопрос, как выбрать паяльник, перестает быть сложным. Все познается в сравнении. Хотя универсальные паяльные станции по-прежнему на вес золота. Они дают возможность не только заниматься любительской пайкой деталей в домашних условиях, но и вести профессиональную деятельность.

Абдулла Сэм

Я преподаватель, исследователь и писатель. Я пишу об учебных предметах, чтобы улучшить обучение студентов колледжей и университетов. Я пишу высококачественные учебные заметки, в основном, о технологиях, играх, образовании, а также о решениях / советах и хитростях. Я человек, который помогает студентам приобретать знания, компетентность или добродетель.

Паяльник для микросхем своими руками из обычного.

Как сделать паяльник самому

Ни один процесс сборки электронных элементов невозможно представить без основного инструмента – паяльника. Однако не у каждого любителя электроники есть возможность купить это устройство, да и параметры заводских устройств не всегда соответствуют поставленной задаче.

В этой статье мы постараемся объяснить вам, как сделать паяльник своими руками, не прибегая к большим затратам.

Молотковый паяльник

Сначала рассмотрим схему изготовления простейшего паяльника – молотка. Этот тип паяльника используется для пайки крупных деталей, он нагревается на огне и, несмотря на устаревшую схему, до сих пор используется в паяльных работах.

Медный пруток необходимого размера необходимо расплющить для придания требуемой формы и обработать напильником. Выковываем держатель из стальной трубки и прикрепляем к наконечнику. Затем подбираем удобную ручку — и устройство готово.

Конечно, паять радиодетали таким устройством не получится, но для ремонта радиатора и пайки крупных элементов сойдет.

Самый дешевый способ

Жала заводского изготовления не всегда годятся для пайки современной электроники, но возиться с паяльником дома своими руками совсем не обязательно, достаточно сделать с усовершенствованием существующего устройства промышленного производства – нужно просто намотать на наконечник тонкую медную проволоку.

Прибор с использованием резистора

Если все же заводской прибор не соответствует требованиям, то можно собрать паяльник самостоятельно. Чтобы сделать паяльник в кратчайшие сроки, нужно использовать готовый металлический провод с нужным сопротивлением, который можно найти в резисторах типа ПЭВ.

Помимо сильного источника энергии, например, аккумулятора от автомобиля или даже ноутбука, вам понадобятся куски одножильного кабеля и пластина из огнестойкого полимера для держателя (можно использовать печатная плата или дерево).

Чтобы нагреть самодельный прибор, нужно провести ток через резистор, один из концов которого будет выполнять роль жала.

Обод резистора зачищаем напильником и обжимаем медным проводом с предварительно снятой изоляцией, это придаст прочности конструкции и улучшит контакт.

Для повышения эффективности паяльника один вывод резистора должен быть как можно короче, а другой как можно длиннее.

Для изготовления столь простого устройства лучше всего подходит российский резистор МЛТ, качество которого намного выше по сравнению с китайскими образцами.

Комплексный способ изготовления

При наличии навыков токаря и фрезеровщика, а также соответствующих инструментов можно использовать резисторы большей мощности для изготовления самодельного паяльника.

Жало для прибора нужно будет обработать таким образом, чтобы оно плотно входило в отверстие корпуса резистора и чтобы оставалось место для резьбы, которой мы будем закреплять стержень.

Следует отметить, что в этом случае жало устройства не будет подвергаться напряжению. Также потребуется предусмотреть удобную ручку.

Терморегулятор

Важным элементом для паяльника будет наличие терморегулятора, который также можно сделать своими руками. Так как процесс пайки всегда связан с расплавлением припоя, паяльнику просто необходим регулятор. Ниже представлена одна из самых простых схем его сборки.

Вам нужен только резистор СП5-30, помещенный в диэлектрический корпус. Однако мощность паяльника в этом случае будет ограничена и составит от 10 до 25 Вт.

Подставка

Еще одним важным аксессуаром является подставка. Подставку для паяльника можно легко найти в продаже по всей сети, но гораздо выгоднее сделать ее своими руками.

Наиболее распространенным типом является проволочная стойка, состоящая из толстой конической пружины, прикрепленной к деревянной платформе. Кроме того, подставка может быть изготовлена из предохранителей, закрепленных на деревянной или текстолитовой основе.

Если вам нужна переносная подставка, то для ее изготовления подойдет любая металлическая пластина, например, от ненужного блока питания настольного ПК.

Рассмотренные нами способы позволят значительно сэкономить на многих деталях и комплектующих, а также сделать процесс изготовления максимально простым и безопасным.

Фото паяльников своими руками

Good Day для всех продуктов. Многие радиолюбители сталкиваются с такой проблемой, как пайка мелких деталей, когда паяльник становится большим по сравнению с размерами микросхем. Мало кто знает, что эту проблему можно решить, сделав своими руками паяльник для микросхем. В этой статье я расскажу, как сделать этот чудо-паяльник, который понравится каждому радиолюбителю.

В работе радиолюбителя приходится “дружить” с паяльником, но когда его габариты становятся неудобными, нужно искать выход из этой проблемы. Проблема решается созданием паяльника для микросхем своими руками.

А именно этот:
МЛТ (его мощность 0,5-2 ватта), сопротивление от 5 до 10 Ом.
Кусок двустороннего текстолита размером 3*1см.
Кусок стальной проволоки диаметром примерно 0,8 мм.
Медный провод (можно снять, например, с блока питания компьютера), он будет служить жалом паяльника.
Для корпуса паяльника нужна любая понравившаяся шариковая ручка.

Приступаем к сборке, с резистора необходимо снять защитный лак и краску, для сокращения времени возни с этим делом можно подогреть резистор.

Следующий шаг. Отрезаем один из контактов резистора, на его месте делаем отверстие маленьким сверлом. После того, как отверстие готово, видно, что сам резистор дополнительно просверлен, именно советские резисторы сделаны так, в импортных такого отверстия нет. Другой конец резистора будет подключен к блоку питания и одновременно служить креплением на рукоятке.

Далее нужно расширить отверстие резистора, в его начале сделать зачистку большим сверлом, чтобы жало не касалось стенок резистора, на это место будет припаян второй контакт к источнику питания.

Этот контакт можно сделать, например, из железной проволоки, в этом случае автор самоделки использует пружину, взятую из металлической вилки.

Он должен быть хорошо залужен, кольцо, сделанное в его середине, должно получиться чуть меньше по диаметру резистора, чтобы резистор плотно прилегал к кольцу.

Делаем плату текстолита, двухстороннюю, лицевая ее часть широкая, с двумя контактами для нашего провода с кольцом, припаянным к резистору, средний для фиксации ручки в корпусе и самый узкий для припайки силовые провода.

Приступим к сборке паяльника в единое целое. Сначала провод с кольцом надеваем на резистор со стороны отверстия, после лужения этих частей припаиваем.

Припаиваем контакты для питания к нашей печатной плате.
Теперь нужно жало для паяльника, в этом поможет медная проволока перед его установкой, в корпус резистора нужно поместить какой-нибудь кусочек, например, из той же керамики, чтобы жало не замыкало резистор с его второй контакт.

Жало можно сделать любой удобной для использования формы, нужно только согнуть как нужно, для контактов более крупных микросхем жало можно сплющить.

Паяльник почти готов, осталось прикрутить корпус к плате и припаять провода к источнику питания, это может быть любая 15 вольтовая колодка с током 1 Ампер. Паять таким паяльником намного удобнее, чем крупногабаритным, удобно сидит в руке, такое ощущение, что пишешь ручкой, по сути паяльник в руке, к его достоинствам можно отнести как небольшие размеры жала и самого паяльника, и его вес, по сравнению с обычным он примерно в три раза легче. Все удачные самоделки и повторы сделаны автором.

Основным преимуществом этого мини-паяльника является то, что он питается от аккумуляторной батареи 3,7 В. Он не привязан к сети и его смело можно брать с собой. Конечно, его мощность невелика, но вполне достаточно, чтобы припаять провода или припаять какой-нибудь отвалившийся радиоэлемент.

Итак, что нужно для изготовления мини паяльника?

Провод одножильный с диаметром жилы 2 мм.
Часть телескопической антенны.
Нихром, проволока 0,2 мм. Длинна 10 см.
Батист, армированный стекловолокном.
Аккумуляторная батарея 3,7 В.
Батарейный отсек предназначен для этой батареи.
Кусок круглого куска дерева.
Переключатель.
Провод тонкий одножильный диаметром 0,3-06 мм (многожильный можно распустить).

Изготовление мини паяльника

Возьмем толстую сплошную проволоку диаметром сечения 2 мм. Снимаем изоляцию канцлерским ножом или другим способом.

Затем берем телескопическую антенну от любого приемника, джойстика или рации и разбираем ее. Нам нужно найти трубку, в которую плотно войдет наша жила из проволоки. После того, как колено антенны установлено на место, остальные детали можно снять.

Машинкой или вручную напильником затачиваем толстый проводник провода под конус – это будет жало паяльника.

Отрежьте ножовкой около 1,8 см.

Отрезаем примерно 4 см трубки, которую сняли с антенны.

Берем нихромовую проволоку и отмеряем 10 сантиметров, остальное отрезаем.

Возьмем проволоку диаметром 1,2-1,8 мм. Он нужен только для намотки катушки, в дальнейшем он нам не понадобится. Его материал не имеет значения. Наматываем нихромовую проволоку, оставляя концы примерно по 1 сантиметру.

Затем берем тонкую жилу из медной проволоки, складываем ее пополам и скручиваем кусачками.

Проденем в получившееся ушко нихромовую проволоку и закрутим концы вокруг медной проволоки. А пока отложим.

Возьмите трубку от антенны и проденьте внутрь трубки армированный стекловолоконный кембрик. Если у вас кембрик большего диаметра, можно сделать продольный надрез и подогнать под диаметр трубки.

Берем все вместе и собираем.

Продеваем нихромовую катушку с проволокой в кембрик так, чтобы снаружи торчал только провод длиной 1 см. Из этого сантиметра делаем петлю вокруг теплоизоляции. Это будет термопара.

Берем наше жало и вставляем его в трубку от антенны.

С другой стороны вставляем нашу термопару до упора.

Возьмите круглый кусок дерева и отпилите около 2-3 см.

В центре просверлим отверстие под паяльный элемент.

Из этого отверстия тем же сверлом фрезеруем паз, смотрите фото.

Вставьте жало паяльника с узлом термоэлемента. И согните хвост в желобок.

Сверлим больше отверстий, но меньшего диаметра и чуть дальше от центра.

Берем тонкую медную проволоку и делаем петлю на трубке и сгибаем ее. Это будет второй контакт.

Вставляем все в круглую деревяшку.

Самый простой способ сделать паяльник в бытовых условиях – использовать резистор. Собранное устройство будет рассчитано на работу при напряжении в диапазоне 6-24 вольта. Для сборки такого электроинструмента подготовьте следующие приспособления и материалы:

Резистор ПЭВ со штифтами-ножками мощностью не более 7 Вт и сопротивлением 20 Ом;
Плата для печатной платы;
одно стопорное кольцо;
силовые провода;
с шайбами;
два стержня из меди разного сечения.

Консультация. Первый толстый медный стержень должен соответствовать диаметру внутренней полости используемого резистора. Второй должен быть достаточно тонким, чтобы его жалом было удобно паять микросхемы.

Сборка электропаяльника с резистором не требует много времени. Итак, сначала в торце толстого медного прутка просверлите отверстие с мелкой резьбой под винт. В нескольких сантиметрах от противоположного конца по всему диаметру бруска прорежьте канавку и вставьте в нее стопорное кольцо – оно будет выполнять роль фиксатора.

Затем во втором торце толстого бруска просверлите отверстие для тонкого стержня и вставьте последний в образовавшийся паз – таким образом у вас получится стержень будущего паяльника. Далее установите стержень в резистор и закрепите конструкцию винтом с шайбой в заранее сделанном отверстии.

Вырежьте из текстолитовой пластины ручку для паяльника с площадками для резистора и проводов. Прикрутите винтами ножки-клеммы резистора к пластине, а затем подключите к ним провода питания.

Теперь осталось только скрутить самодельный электропаяльник и проверить его на практике.

Инструкция №2: Паяльник с шариковой ручкой

Второй не совсем обычный, но такой же доступный способ сборки паяльника своими руками – использование шариковой ручки в качестве рабочего корпуса. В этом случае вам понадобятся: шариковая ручка

;
МЛТ мощностью не более 0,5 Вт и сопротивлением 10 Ом;
двухсторонняя пластина для печатных плат;
силовые провода;
изоляционный материал – керамика или слюда;
– диаметром 1 мм;
– диаметром 0,5-0,8 мм.

Технология сборки паяльника:

Важно! Напряжение питания должно быть не выше 15 вольт.

Как видите, сделать паяльник своими руками под силу даже начинающему электрику, не имеющему профессиональных знаний и навыков в области электротехники. Вот две инструкции по сборке инструментов разной сложности – подготовив под рукой все необходимые инструменты и придерживаясь технологии, вы точно сможете сделать функциональное устройство в домашних условиях.

Паяльник своими руками: видео

Назначение паяльника известно даже людям далеким от электрики. О тех, кто работает в этой сфере, говорить не приходится – для них это просто незаменимый помощник. И рынок с учетом этого предоставляет огромное количество устройств, различающихся по многим параметрам. Но не во всех случаях целесообразно тратиться, ведь сделать полноценный паяльник своими руками можно, не обладая какими-то специфическими знаниями.

Самодельный паяльник

Паяльник имеет смысл покупать, если им приходится работать постоянно или хотя бы довольно часто. Но если это инструмент, который большую часть времени пылится на полке, то смысла много тратить нет. Тем более, что вполне можно самостоятельно изготовить полноценный аппарат нужной мощности с учетом вероятных потребностей.

Конечно, чтобы знать, как сделать паяльник своими руками, нужно понимать его устройство и принцип работы. Ведь, несмотря на внешнюю простоту, есть некоторые нюансы, о которых желательно знать перед началом работы.

Устройство и принцип действия

Паяльники имеют предельно простое устройство: медный стержень, взаимодействующий с нагревательным элементом, помещен в своеобразную трубку, выполняющую роль корпуса. К нагревателю подсоединяется термостойкий питающий провод. А завершает всю конструкцию ручка из материала с низкой теплопроводностью.

Под действием электрического тока нагревательный элемент (например, нихромовая спираль) передает тепловую энергию медному стержню, называемому жалом. Жало, обладая высокой теплопроводностью, нагревается, что позволяет производить пайку.

Зная, как работает паяльник, его вполне можно сделать самому. И реализовать эту идею можно разными способами, учитывая потребности в конкретной ситуации.

Паяльник 220 вольт резистор

Вариант с напряжением 220 вольт, прежде всего, хорош тем, что не требует поиска блока питания. При этом, в зависимости от конкретных потребностей, его мощность можно сделать разной, что позволяет создать своими руками электрический паяльник как для пайки мелкой техники, так и молоток для запайки емкостей, кастрюль и другой металлической посуды.

Сначала необходимо сварить деталей, которые потребуются в процессе изготовления паяльника :

В зависимости от того, какая работа рассчитана на выполнение в дальнейшем изготовленным паяльником, необходимо выбрать его мощность . И уже на основе этих данных необходимо проводить расчеты.

Тут стоит вспомнить школьный курс физики, а в частности формулу мощности и закон Ома. Для упрощения расчета предполагается взять в качестве примера резистор сопротивлением 100 Ом. Учитывая, что ток будет 2,2 А, при использовании такого резистора паяльник будет потреблять 484 Вт, что, конечно, многовато. Поэтому необходимо снизить напряжение. В этом помогут демпфирующее сопротивление 300 Ом и конденсатор 10 мкФ на 300 В. Таким образом, получится в четыре раза уменьшить ток, то есть примерно до 0,5 ампера, что позволит получить напряжение на резистор 55 В.

Когда необходимые расчеты выполнены, можно переходить непосредственно к решению вопроса, как сделать паяльник в домашних условиях, то есть к его механической сборке.

Здесь главное правильно расположить наконечник в резисторе. Для того, чтобы надежно зафиксировать его и уменьшить зазор между медным стержнем и резистором, залейте его силикатным клеем. Это также поможет уберечь деталь от вероятности растрескивания в процессе эксплуатации.

Для усиления изоляции в месте соединения проводов и нагревательного элемента лучше дополнительно намотать асбестовую нить … Не лишним будет использовать для этих целей дополнительную керамическую втулку. Все это сделает самодельный паяльник более безопасным и надежным.

Теперь осталось поместить полученную конструкцию в подходящую железную трубку, на которую кладется ручка из дерева или текстолита. Через отверстие ручки пропускается провод как в классическом паяльнике для подключения к блоку питания.

Маломощный мини-паяльник с ручкой

Довольно часто пользоваться мощными моделями неудобно и нецелесообразно. Особенно это касается работ, проводимых при ремонте мелкой бытовой техники, smd пайки и других элементов, чувствительных к высоким температурам. В таких случаях пригодится низковольтный, небольшой, легкий и удобный паяльник с тонким жалом. И здесь будет полезно знать, как сделать мини паяльник своими руками, ведь предполагаемые затраты в этом случае будут намного меньше, чем в случае покупки заводского образца.

Как обычно все начинается с подготовки деталей и деталей, которые потребуются в процессе работы.

Медная проволока диаметром около 1 миллиметра.
Ненужная шариковая ручка, выполняющая роль корпуса.
Небольшой кусок печатной платы размером 30 на 10 миллиметров.
Немного стальной проволоки диаметром 0,8 миллиметра.
Поскольку паяльник является резистором, используется резистор 5-10 Ом.

Первым делом необходимо подготовить сам резистор. Для этого его нужно очистить от краски. Сделать это можно разными способами: просто соскоблить ножом, подключить питание и дать прогреться, затем снять краску или протереть растворителем. После этого снимается одна из ножек, и в этом месте сверлом на 1 мм аккуратно просверливается отверстие, как раз для того, чтобы в него входила подготовленная медная проволока. При этом особое внимание следует уделить тому, чтобы он не касался корпуса резистора. Поэтому стоит обработать отверстие сверлом чуть большего размера – зенкером.

На обработанной стороне резистора, на самой чашке, делается небольшой надрез, где впоследствии должна лежать петля токопровода. Его также делают из стальной проволоки, согнутой таким образом, чтобы получилась петля, которая ляжет в вырезанный паз-вырез.

Теперь берется кусок текстолита, который вырезается таким образом, чтобы один его конец хорошо входил в корпус шариковой ручки. Здесь с двух сторон припаяны контакты, к которым впоследствии будут подключаться питающие провода. Другая сторона текстолитовой пластины сделана немного шире, чтобы не заходить в корпус рукояти. Сюда же припаиваются контакты, к которым будут подключаться токоведущие части от резистора. Внешне полученная заготовка напоминает своеобразную букву «Т» примерно как на рисунке:

Теперь все детали нужно собрать. Провод с петлей помещается в соответствующий паз на транзисторе, его концы припаиваются к контактам на текстолитовой пластине.

В отверстие транзистора вставляется медное жало… В этом случае не лишним будет сделать защиту из слюды или аналогичного материала, чтобы при нагреве жала сам резистор не поврежден.

В корпус пропущены провода от шариковой ручки, которые припаяны к контактам на тонкой стороне текстолитовой пластины – это будет питание. Затем эта же пластина помещается в корпус ручки.

Когда основание паяльника из резистора собирается своими руками, следует подумать о блоке питания. Для этого подойдет блок питания с напряжением до 15 вольт. Хотя лучше всего использовать 9-12 В — это оптимальное напряжение для работы такого устройства.

Как видите, имея минимальное количество материалов, которые легко найдутся практически в каждом доме, можно сделать отличный и безопасный самодельный паяльник на 12 вольт, не обладая высокими познаниями в электрике и электронике.

Автономное устройство на батарейках

Те, кому часто приходится работать «в поле», знают, что наличие розетки, куда можно подключить стационарный паяльник, бывает далеко не всегда. Следовательно, будет полезно иметь в запасе свой автономный налог. Конечно, паять, требующая мощной модели, не получится, но большую часть работы все же способен выполнить такой микропаяльник. Поэтому вполне целесообразно сделать аккумуляторный паяльник своими руками, чтобы упростить работу в некоторых случаях.

Почти все детали, из которых состоит беспроводной паяльник, можно найти практически в каждом доме. Поэтому перед началом работы необходимо подготовить :

Когда все будет готово можно приступать непосредственно к сборке паяльника. А для начала нужно сделать нагревательный элемент: на подготовленную медную проволоку диаметром 2 мм в виде спирали нужно намотать нихромовую нить. В этом случае длину придется определять опытным путем. Так, нагрев спирали должен достигать температуры от 300 до 450 градусов Цельсия.

Теперь на этот же провод нужно надеть кусок термостойкой трубки и намотать на него мерную нихромовую нить. На его концы надеваются трубки меньшего размера, после чего на всю получившуюся конструкцию надевается трубка наибольшего диаметра.
