Дюбели: строение, разновидности, сфера применения

При благоустройстве жилых помещений и в ходе выполнения ремонтно-строительных работ обычно возникает необходимость в обеспечении надежного крепления навесной мебели, электрического и нагревательного оборудования, предметов интерьера к различным установочным базам. Решается эта задача использованием специальной крепежной детали – металлического фиксатора, а также дюбелей, произведенных из полимера, например, нейлона. Элементы крепления последнего типа нельзя рассматривать в качестве универсального соединительного приспособления, хоть современная промышленность выпускает их в большом разнообразии. О них и поговорим.

Конструкция

В основу работы дюбеля заложен распорный принцип. Этот крепежный элемент выглядит как цилиндрический стержень. В его конструкцию входят две части:

нераспорная. Предотвращает контакт металлической основы метиза с материалом прикрепляемого изделия;
распорная. При монтаже расширяется. Собственно, за счет этого явления и формируется надежный крепеж.

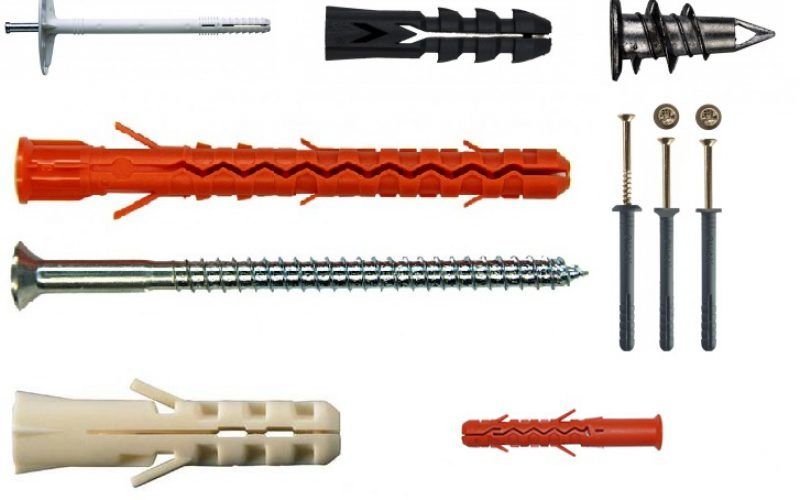

Как выглядит универсальный дюбель, можно узнать, изучив рисунок.

Разновидности и сфера применения

Используя определенные типы дюбелей, можно решать конкретные задачи:

прокладка кабельных каналов – т.н. дюбели-хомуты;
монтаж подвесных конструкций, например, каркасов натяжных потолков, массивных люстр –это крепежи анкерного типа;
оснащение крыши и фасада слоем теплоизолирующего материала – тарельчатые изделия;
установка дверных коробок и оконных рам – дюбели удлиненные;
фиксация навесных шкафчиков, книжных/посудных полок, элементов потолочного и настенного крепления – винтовые метизы универсального типа.

Особой популярностью пользуются дюбель-гвозди. Рассмотрим крепеж данного вида подробнее.

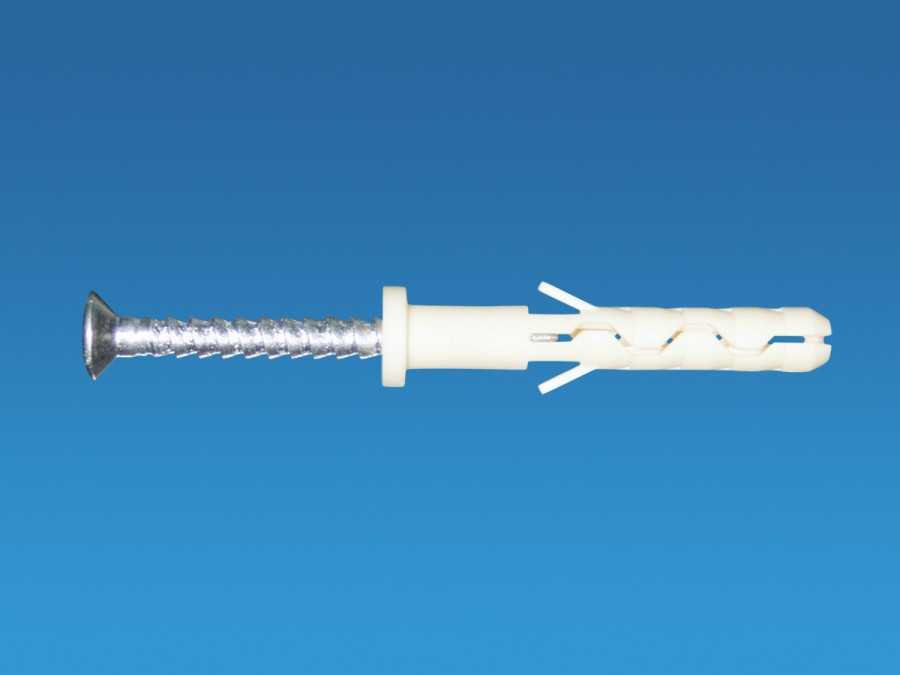

Особенности дюбель-гвоздей

Конструктивными компонентами этих деталей являются:

дюбель. Это – цилиндр, изготовленный из полимера либо металла, имеющий распорные элементы. Его часть, прилегающая к установочной базе, оснащена манжетой. Такое конструктивное решение предотвращает проваливание тела дюбеля в монтажное отверстие;
гвоздь. На его ножке проделана несимметричная резьба. Ее профиль препятствует извлечению гвоздя из дюбеля во время эксплуатации, однако вводу стержня во втулку данной крепежной детали не мешает. Гвоздь можно только вывинтить. Выполненный на шляпке шлиц имеет крестообразную конфигурацию. Впрочем, на рынке можно найти экземпляры с таким углублением, характеризующимся экзотической формой, например, схожей со звездочкой.

Технические характеристики дюбель-гвоздей

Современная промышленность выпускает данные крепежные детали с определенными техническими характеристиками. Для простоты усвоения актуальные сведения представлены в таблице. Единица измерения – миллиметры.

Размер	Толщина (максимальная) закрепляемого элемента	Длина гвоздя	Диаметр гвоздя	Диаметр сверла	Длина дюбеля	Диаметр дюбеля
10,0×100,0	50,0	110,0	7,0	10,0	100,0	10,0
8,0×140,0	90,0	145,0	5,0	8,0	140,0	8,0
8,0×120,0	70,0	125,0			120,0
8,0×100,0	60,0	105,0			100,0
8,0×80,0	40,0	85,0			80,0
8,0×60,0	20,0	65,0			60,0
6,0×80,0	50,0	85,0	4,0	6,0	80,0	6,0
6,0×60,0	30,0	65,0			60,0
6,0×40,0	10,0	45,0			40,0
6,0×35,0	8,0	40,0	3,5		35,0

Технические требования

Тип сплава стального стержня является устойчивым к воздействию нагрузок механического характера.
Его твердость, определяемая по методике Роквелла (НRС), должна находиться в пределах 54≤ НRС≤56.
Стержень может быть искривлен. Допустимой считается кривизна (обозначение β) при длине гвоздя:

превышающей 50 мм, β≤0,15 мм;
до 50 мм, β≤0,1 мм.

Заострение может быть притуплено, но не более 0,8 мм. Переход острого участка стержня в его прямую часть не должен иметь закатов, зазубрин и признаков растрескивания. Допускается наличие у острия нескольких граней.
Присутствие следов, оставленных при обработке зажимными приспособлениями, не выводит дюбель-гвоздь в категорию бракованной продукции.
На поверхность данных крепежных изделий наносится катодным способом слой цинка. Его толщина должна быть не меньше 7 мкм.

Способы монтажа дюбель-гвоздей

Установка крепежа данного типа осуществляется двумя способами.

Ручной монтаж. Для этого применяется обычный молоток, даже если поверхность гвоздя не гладкая, а с витками резьбы специфического профиля.
Последний вариант исполнения стержня метиза позволяет легко осуществить его демонтаж. Выполнить эту операцию с изделием с гладкой поверхностью очень сложно. Как осуществляется ручной монтаж дюбель-гвоздя, представлено на картинке.
Монтаж с применением строительного пистолета. Это метод актуален в отношении крепежных деталей, получивших название дюбель-гвозди для пристрелки. В конструкцию такого элемента фиксации не входит пластиковый распорный цилиндр. Отличительная особенность дюбеля данного вида – наличие на стержне шайбы, устанавливаемой внатяг. Подобное конструктивное решение обеспечивает надежный крепеж даже такого хрупкого материала, как лист фанеры.

Особенности выбора дюбелей

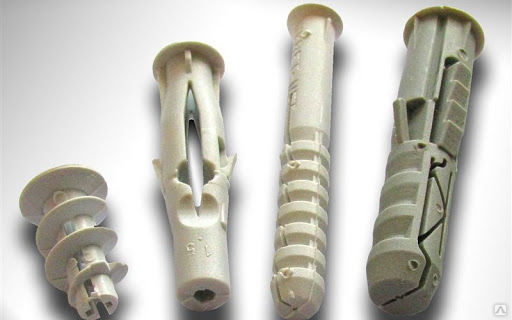

В продаже наиболее широко представлены дюбели с гильзой, изготовленной из пластика таких видов:

нейлон. По-научному он называется полиамид (сокращенно ПА). Для производства втулок крепежных элементов данного типа используются такие виды этого сырья: ПА-66 и ПА-6;
полипропилен. Этот материал принято обозначать следующей последовательностью букв: ПП;
полиэтилен (далее ПЭ). Существуют две модификации данного материала: ПЭВД (аббревиатура обозначает ПЭ Высокого Давления) и ПЭНД (а это уже ПЭ Низкого Давления).

Каждому виду пластика присущи свои отличительные свойства. Основные сведения, касающиеся этого вопроса, представлены в табличной форме.

Тип полимера	Температурные свойства	Химические свойства	Взаимодействие с влагой/водой	Механические качества
ПА	Устойчив к воздействию к низких температур не ниже минус 40°С Хорошо переносит температурные перепады	Плохо переносит контакт с кислотами Н₂SО₄ и НCl, перекисью водорода Н₂О₂ и озоном О₃. К большинству иных кислот, а также спиртов и агрессивных щелочей устойчив	В воде тонет. Характеризуется высоким уровнем гигроскопичности. Впитывает влагу до 5 процентов от своей массы	Ломкий при собственной низкой влажности. Когда этот показатель составляет 2%…3%, материал становится вязким. Хорошо борется с фактором износа. Присуща высокая прочность и такая же твердость.
ПП	Плохо воспринимает температуры ниже 0°С. Демонстрирует нормальную работу при Т≤+80°С. Температурные перепады не страшны	Не задерживает запахи. Плохо переносит воздействие хлор-углеводородов. Демонстрирует устойчивость при контакте с соединениями, содержащими до нескольких гидроксилов – проще говоря, со спиртами, растворами химически активных солей, бензином, в том числе высокооктановым, гидроксидами щелочноземельных металлов, агрессивными кислотами	Демонстрирует гигроскопичность низкого уровня	Со временем стареет, из-за чего на ПП появляются трещины. Отличается отсутствием склонности к ломкости. Материал прочный и, одновременно, твердый.
ПЭ	Устойчив к температурным перепадам. Хорошо выдерживает температуру Т≥-40°С	Плохо переносит контакт с хлор-углеводородами и углеводородами ароматического типа. Устойчив к воздействию высокооктанового топлива, технических масел, спиртсодержащих веществ, щелочей и химически агрессивных кислот	Устойчив при контакте с водой. Характерна невысокая гигроскопичность	Тоже склонен к старению и появлению трещин. ПЭ не ломкий, а, наоборот, вязкий материал. Демонстрирует прочность хорошего уровня.

Анализ представленных в таблице сведений позволяет сформулировать ряд рекомендаций по выбору дюбелей.

ü Крепежным деталям, изготовленным из ПП, а также ПЭ следует отдавать предпочтение, когда планируются работы внутри помещений.

ü Останавливать свой выбор на дюбелях из этих же материалов рекомендуется при превалировании в помещении влажности повышенного уровня и, если предполагается контакт с агрессивной средой (например, на предприятиях пище- и химпрома). Но необходимо помнить о неизбежной потере эластичности и появлению склонности к растрескиванию, ввиду чего для создания высоконагруженных ответственных креплений детали из этих материалов лучше не использовать.

ü Для выполнения наружных работ подходят дюбели из ПА: они демонстрируют устойчивость к температурным перепадам. Однако, чтобы не допустить ошибок при монтаже, необходимо учитывать их гигроскопичность, проявляющуюся в увеличении объема данных крепежных элементов. Поэтому проводить работы с ПА-дюбелями не рекомендуется, когда весной тает снег или в дождливую погоду, проще говоря, когда на улице наблюдается повышенная влажность.

Заключение

Получить ответы на все оставшиеся вопросы по поводу существующих разновидностей дюбелей, специфики их выбора и применения позволит просмотр непродолжительного, но очень информативного видео. Его запуск осуществляется по стандартной схеме: стрелка курсора наводится на ниже размещенное изображение, а далее выполняются действия, отображенные в высветившейся подсказке.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Особенности дюбель-гвоздя 6-40. Конструкция, состав изделия, применение

Представим задачу, типичную для людей, получивших квартиру в новостройке: необходимо закрепить массивную книжную полку на бетонной стене в одной из комнат. Делать это с использованием самореза нельзя – он просто выпадет. Во времена канувшего в Лету СССР уплотнение в высверленном отверстии создавалось путем установки в него деревянного т.н. чопика. Сегодня же для этого применяются дюбель-гвозди. Такая деталь типоразмера 6×60 входит в число наиболее ходовых подобных крепежных элементов.

Особенности конструкции

В конструкцию любого дюбель-гвоздя входят следующие компоненты:

дюбель. Он вставляется в просверленное в материале основания отверстие;
гвоздь. Этот компонент забивается в дюбель, в результате чего лепестки пластиковой гильзы расклиниваются и упираются в поверхность гнезда.

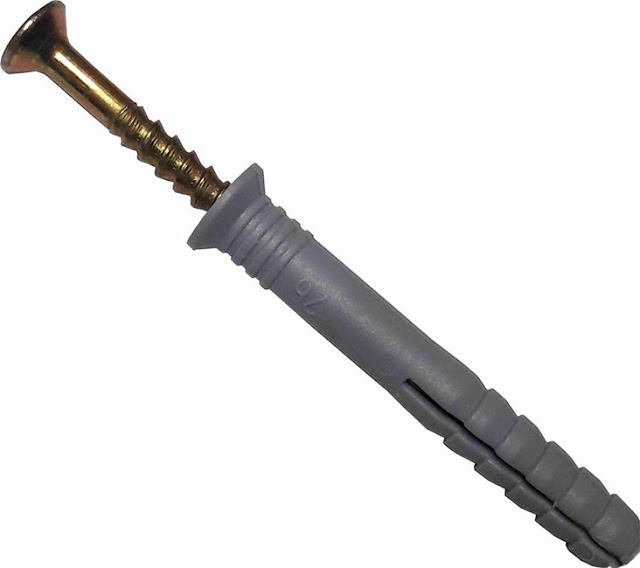

Ниже представлено изображение указанных элементов крепежной детали типоразмера 6×60.

На стержень метиза нанесены витки резьбы особого профиля с уклоном в сторону заострения. Такое конструктивное решение:

· позволяет без чрезмерных усилий забить гвоздь в пластиковый дюбель, уже вставленный в отверстие, проделанное в установочной базе:

· препятствует извлечению гвоздя из гильзы под воздействием внешних нагрузок, возникающих во время его эксплуатации.

Таким образом, надежность сформированного крепления обеспечивается силой трения.

Установка

Устанавливается дюбель-гвоздь 6×60 методом сквозного монтажа в следующем порядке:

на поверхностях предмета, который нужно прикрепить, и установочной базы отмечается точка сверления;
и там, и там одновременно проделываются гнезда;
пластиковая гильза вбивается (очень аккуратно!) сквозь отверстие в прикрепляемом объекте в гнездо материала основания;
гвоздь фиксируется легкими ударами молотка.

Для наглядности этот процесс ниже представлен в картинках.

Технические характеристики

Современная промышленность производит дюбель-гвозди 6×60 с определенными техническими характеристиками. Идентичность их численных значений унифицирует данные крепежные детали, сошедшие с конвейеров разных заводов, что, в свою очередь, обеспечивает взаимозаменяемость. Наиболее важные рабочие параметры дюбель-гвоздей типоразмера 6×60 выглядят так:

минимальная сила, работающая на срез в бетоне марки B25 – 1,8 кН;
минимальная вырывающая сила в бетоне той же марки – 1,6 кН;
максимальная толщина объекта, подлежащего прикреплению – 30 мм;
глубина анкеровки – min 30 мм;
минимальная глубина при выполнении монтажа сквозным методом – 70мм:
длина гвоздя – 65 мм;
диаметр гвоздя – 4 мм;
длина дюбеля – 60 мм;
диаметр дюбеля – 6 мм.

Разновидности

Основным критерием, на основе которого принято подразделять рассматриваемые крепежные детали на виды, является конфигурация бортика пластикового компонента. Также, как и с дюбель-гвоздями 6×40, сегодня выделяют 3 типа аналогичного по функционалу крепежа типоразмера 6×60:

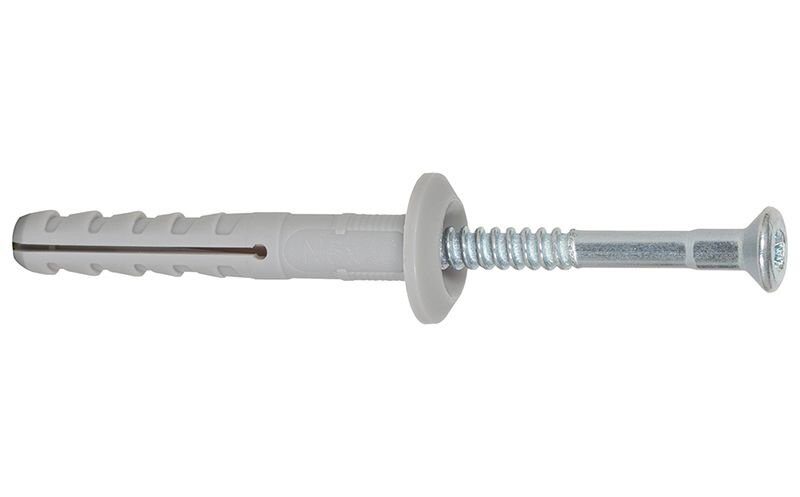

с бортиком цилиндрической формы. Сфера предназначения – крепление методом сквозного монтажа в бетонные, кирпичные, каменные полнотелые установочные базы плинтусов, металлических панелей и конструкций, выполненных из дерева. Используется, когда выступающая головка не является критичным фактором для эксплуатации крепежа данного вида с точки зрения его привлекательности.

Форма шлица – Pozidriv. Позволяет демонтировать метиз;

С потайной головкой. Применяется в случаях, когда необходимо спрятать шляпку гвоздя в поверхности закрепляемого объекта.

Такая конструкция предполагает возможность проведения дополнительных работ, не сопровождающихся нарушением эстетических показателей устанавливаемой конструкции;

С грибовидной головкой. Благодаря увеличенной площади шляпки этой формы предоставляется возможность повысить силу прижима закрепляемого элемента к поверхности основания.

В целом же, дюбель-гвоздь 6×60 с грибовидной головкой применяется для крепления сквозным монтажом на бетонных основаниях планок, коробок дверных и оконных проемов, карнизов и т.д.

Технические требования

При изготовлении дюбель-гвоздей типоразмера 6×60 предприятия-производители должны соблюдать ряд требований к качеству конечной продукции. Основные формулируются так:

на поверхности гвоздя могут присутствовать следы, оставленные зажимными плашками;
не допускается притупленность острия, превышающая 0,8 мм;
допускается искривленность металлического стержня. Предельное значение данного показателя для дюбель-гвоздя 6×60 такое: 0,15 мм;
гвоздь должен характеризоваться твердостью, определяемой по методике Роквелла в пределах 53≤НRС≤56. У обыкновенного дюбеля значение этого показателя меньше: НRС=51,5;

Материал изготовления

Для производства крепежных элементов этого вида применяется проволока-катанка классов KK – качественная канатная и BK – высококачественная канатная. В качестве сырья для ее изготовления должна использоваться нелегированная рессорно-пружинная конструкционная сталь марки Cт.70.

Распорная гильза изготавливается из полимеров следующих видов:

полиамид (ПА). Другое более привычное название – нейлон. Этому легкому материалу характерна повышенная прочность. При помощи изготовленных из него дюбелей закреплять объекты можно на поверхности любых установочных баз. Рабочая нагрузка составляет 30 кг, а предельно допустимая – 120 кг. Характеризуется стойкостью к воздействию вибрации. Впитывает влагу из-за чего изменяется в объеме. Поэтому устанавливать рекомендуется в сухих помещениях.
Полипропилен (ПП). Материалу присущи такие свойства, как твердость и прочность. Нагрузка может достигать отметки 150 кг. Выдерживает температуру Т≤+140°С. Чувствителен к ультрафиолетовому излучению, однако не склонен к растрескиванию. Устойчив к контакту с водой. Таким образом, проводить монтаж ПП-дюбеля 6×60 можно в помещениях с высокой влажностью.
Полиэтилен (ПЭ). Этот легкий термопластичный полимер химически инертен и бесцветен. Устойчив к воздействию низких температур до минус 40°С. К нагреванию демонстрирует меньшую устойчивость: процесс деформации и размягчения начинается уже при Т = +80°С. Хорошо переносит импульсные нагрузки и стоек к повреждениям механического характера. Из недостатков ПЭ стоит отметить его горючесть.

Заключение

Дюбель-гвозди 6×60 используют при необходимости выполнения и капитального, и мелкого ремонта. Особо они востребованы, когда требуется закрепить на бетонных и кирпичных стенах деревянные конструкции, листы гипсокартона и теплоизолирующие материалы. Отдавать предпочтение крепежу данного вида следует, когда планируется создать деревянную обрешетку под облицовку постройки панелями полуцилиндрической формы (т.н. блок-хаус), тонкой обшивочной доской – вагонкой, или сайдингом.

Однако следует учитывать такой момент. В установочной базе не должны иметься пустоты. То есть крепление предметов с помощью дюбель-гвоздей 6×60 можно осуществлять в стены из нещелевого кирпича либо неячеистого бетона. Чтобы убедиться в этом и узнать альтернативные возможности формирования крепления прямого подвеса к основанию из кирпича с пустотами, просмотрите 4-минутное видео. Его запуск осуществляется очень просто: курсор наводится на картинку, которая размещена ниже, а затем выполняются действия, указанные в высветившейся подсказке.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

размеры и вес, виды, монтаж, расчет, цены

Технические характеристики

Монтажный дюбель – это специальный элемент, который используют в процессе быстрого соединения конструкций. Дюбель-гвоздь сегодня является одним из самых популярных и часто применяемых крепежей в строительстве. Связано это с многочисленными преимуществами и особенностями изделия.

Дюбели обладают такими техническими параметрами:

прочность;
надёжность;
механическая устойчивость;
износостойкость и коррозиестойкость;
небольшой вес – хотя изделие весит мало, оно отлично справляется со своими функциями и выдерживает большие нагрузки;
теплоустойчивость.

Если правильно выбрать дюбель, учитывая все технические параметры и свойства, и смонтировать крепёж согласно требованиям и правилам, он на протяжении длительного времени будет функционировать, а его первоначальные характеристики останутся неизменными.

Конструкция монтажного дюбеля мало отличается от строения других дюбелей. Основными его составляющими являются распорная часть, которая для обеспечения крепкой и надёжной фиксации расширяется внутри отверстия, и стальной гвоздь. Есть модели-комплекты, оснащённые специальным ограничителем – манжеткой.

Для изготовления распорной части используют такие материалы:

полипропилен;
полиамид;
полиэтилен.

Гвоздь изготавливают из высокопрочной стали. Его покрывают специальным составом, основой которого является цинк. Такое покрытие усиливает физико-технические свойства крепежа и продлевает срок его эксплуатации.

Характеристика

С технической точки зрения всякий дюбель-гвоздь включает несколько конструкционных элементов – сам дюбель и гвоздь. Дюбель выглядит как металлический цилиндр с расположенными по бокам сборными элементами. При заведении внутрь полости гвоздя они начинают расправляться, таким образом обеспечивается максимально прочный крепеж деталей в основании. Внешняя часть дополняется небольшой манжетой. Она предотвращает проваливание гвоздя во внутреннюю полость основания целиком.

Резьба в гвозде метиза нанесена несимметрично, это исключает возникновение препятствий для его введения в дюбель. Однако она же не позволяет потом вытащить его наружу, такой дюбель можно исключительно выкрутить. Для этого на головке зафиксирован шлиц под крестовую отвертку либо шуруповерт.

Крепежи, сделанные с применением дюбель-гвоздя из стали, очень трудно демонтировать. Они обуславливают продолжительный эксплуатационный период. Максимально надежной прочности фиксации можно добиться при работе с твердыми, а также полнотелыми материалами. Среди основных плюсов дюбеля-гвоздя из металла выделяют следующие:

повышенная несущая способность;
долгий период службы;
стойкость к повышенной влажности и температурным скачкам;
стойкость к ржавчине.

Несомненным преимуществом также можно назвать широту ассортимента – в современных магазинах представлен большой выбор дюбель-гвоздей для любых случаев. Впрочем, не обошлось и без недостатков. Так, существуют определенные ограничения и требования по технике работ, поскольку крепеж создает заметное напряжение в основании. Кроме того, металлические метизы стоят дороже, чем их пластиковые аналоги.

Размеры

Для фиксации различных материалов надо выбирать дюбель-гвозди соответствующего размера. Его маркировка содержит 2 цифры, к примеру, 5х30 – первая из них показывает диаметр крепления, а вторая – размер самого метиза в миллиметрах. Наиболее востребованными являются метизы следующих типоразмеров:

5х25, 5х30, 5х40;
6х30, 6х32, 6х49, 6х35, 6х40, 6х50, 6х60, 6х70;
8х80, 8х50, 8х60, 8х80, 8х100, 8х120, 8х140;
10х80, 10х100, 10х120, 10х130, 10х140, 10х160.

Любые типы крепежа имеют свои ограничения по предельной нагрузке, поэтому подбор длины прямо зависит от величины самого закрепляемого материала. Так, дюбель с параметрами 6х40 станет удачным решением для закрепления профиля в строениях КПД, где стенки и потолки не предусматривают полости. Для кирпичных блоков оптимальны дюбель-гвозди размера 6х60 либо 6х80.

Применение

Сегодня во многих сферах деятельности применяют именно монтажный дюбель. Этому способствуют отличные характеристики изделия. Его используют как на больших производственных предприятиях и заводах, так и в быту. Крепёжный элемент часто применяют при монтаже и установке:

оконных и дверных проёмов;
плинтусов;
кронштейнов;
вытяжек, кухонных шкафов, бытовых приборов, мебели;
напольного покрытия;
водонагревательных и отопительных приборов;
электрической проводки;
гипсокартонных перегородок и керамических плиток.

Монтажные дюбели, которые характеризуются большой прочностью, также принято использовать в процессе установки фасадных панелей и других элементов фасада здания.

Данный крепёж насколько универсален, что с его помощью можно прикрепить абсолютно любую конструкцию к различным видам основания: бетонному, каменному, кирпичному, деревянному, пластмассовому, гипсокартонному.

В следующем видео рассказывается о дюбель-гвоздях.

Применение

Технико-эксплуатационные свойства универсальных метизов позволяют повсеместно задействовать их для прикрепления к плоскостям, выполненным из таких стройматериалов, как:

ячеистый бетон;
бетон;
штукатурка;
ГКЛ;
пустотелый кирпич.

Широкое распространение такие метизы получили при осуществлении строительно-отделочных работ. Параметры использования того или иного метиза определяются характеристиками основания, количеством крепежей, а также их тип зависит от технических особенностей монтажа. Обычно учитываются следующие моменты:

тип крепежа;
материал;
место установки;
рабочая нагрузка;
осевое расстояние.

Сфера использования метизов довольно широка – они повсеместно востребованы при обустройстве натяжных потолков и всевозможных металлических каркасов. Дюбель-гвозди незаменимы при выполнении теплоизоляции внешних фасадов и внутренних стен дома. Особенности фиксации на твердые основания позволяют использовать эти метизы для обшивки стен утеплителем и облицовочными панелями. Крепежами, предназначенными для фиксации строительным пистолетом, довольно удобно прикреплять металлические конструкции к деревянному или бетонному основанию. Не случайно этот дюбель нередко используют при фиксации металлических козырьков над балконами, лоджиями и окнами.

В следующем видео вас ждет проверка крепления металлического дюбеля в куске газобетона.

Правила выбора

При покупке рамного анкера следует учитывать ряд параметров.

Материал изготовления. Рекомендуется выбирать анкеры из углеродистой стали. Детали имеют специальное цинковое покрытие, которое защищает поверхность дюбеля от повреждений. Если приобретается изделие из латуни, то учитывается вес рамной конструкции. Латунные дюбели рассчитаны на небольшую нагрузку.
Параметры. Размеры дюбелей включают в себя длину и диаметр шпильки. Выбор размера зависит от веса оконной рамы. Для массивных конструкций лучше выбирать дюбели с длинной и толстой шпилькой. Стандартный диаметр — 8 мм. Встречаются изделия с диаметром втулки 10 мм, которые выдерживают динамические нагрузки. Длина шпильки начинается с 72 мм, максимальный параметр — 172 мм. Все размеры нормируются положениями по ГОСТу.
Качество распорки. Надежная распорная втулка должна иметь толщину стенок не меньше 0,8 мм. В противном случае дюбель не выдержит вес конструкции.
При выборе дюбеля учитывают и материал поверхности для монтажа. Для каждого материала существует свой дюбель со своими характеристиками и параметрами.
Нелишним будет учет веса конструкций. Дюбели используют не только при монтаже оконных рам. С помощью них выполняют и другие ремонтные работы, фиксацию изделий к различным поверхностям. Для небольшого веса конструкции подойдут дюбели с одной распоркой. Фиксация изделий с большим весом подразумевает использование шурупов с двойной и тройной распоркой, которая будет надежно удерживать конструкцию.
Выбор дюбеля зависит от инструмента, с помощью которого проводятся строительные работы. Если у мастера имеется полный набор отверток, то подобрать дюбели не составит труда. Для отдельного вида отверток (обычных, крестовых, шестигранных) существуют метизы с соответствующей формой шляпки.

Характеристика

Рамный дюбель в своей основе имеет стержень, который внешне схож с обычным металлическим гвоздем. Деталь служит для стягивания и крепежа нескольких частей конструкции. Главной особенностью считается наличие вспомогательного элемента, который удерживает метиз в конструкции.

Строение рамного дюбеля имеет свои характеристики и особенности. Деталь состоит из отдельной распорной части, головки и зоны винта. Зона распорки устроена таким образом, что при ее взаимодействии с дюбелем предотвращается прокручивание в отверстии. Своеобразная насадка также исключает появление трещин и деформации несущей конструкции. При этом элемент обеспечивает прочную и жесткую фиксацию.

Головки рамных дюбелей бывают нескольких типов: плоская и увеличенная. Первый вариант не требует демонтажа, саморез с плоской головкой легко можно замазать штукатуркой. Рамный анкер с увеличенной шляпкой производится с учетом возможности выкручивания без риска деформации или срыва головки. Рамные анкера производят из высококачественной стали. Поэтому изделия имеют высокий срок эксплуатации и способны выдерживать большую нагрузку.

Все изделия покрыты оцинковкой — слой 6 мкм по ГОСТу. Оцинкованный слой предотвращает появление царапин. Некоторые виды дюбелей покрыты специальным антикоррозийным веществом, что исключает появление ржавчины и окисления. А также шурупы производят из нержавеющей стали и бронзы. Метизы из данных материалов рассчитаны на очень большой вес. Дюбели из латуни не способны выдержать большую массу. Их приобретают для монтажа легких конструкций.

Особенности выбора рамных дюбелей

При установке пластиковых или деревянных окон строитель сталкивается с проблемой крепежа изделия. Любой метиз рассчитан на определенный вес и определенную толщину прикрепляемого материала. Рама же, как конструкция считается достаточно легкой, но при этом имеет очень большую для своего веса толщину. Для ее надежной фиксации необходимо крепеж большой длины и в то же время обеспечивающий фиксацию в материале поверхности.

Эту задачу и решает рамный дюбель. В отличие от обычных дюбелей, где рабочей частью является едва ли не все тело крепежа, в рамном распорная часть занимает меньше места, а гладкая, не расклинивающаяся достигает, чуть ли не половины изделия. Это позволяет крепежу пройти сквозь раму, не создавая силы трения, погрузиться в материал основания, и уже там создать упор.

Принцип использования и особенности рамного дюбеля рассмотрены в этом видео:

Конструкция

Как таковая конструкция рамного дюбеля не слишком отличается от обычной:

распорная втулка – нейлоновая или металлическая с продольными прорезями. При креплении гильза расклинивается и образуются своеобразные лепестки для упора;
несущий винт с конусной гайкой на конце. При закручивании гайка оказывает давление на гильзу и расклинивает ее;
на другом конце винта сформирована шляпка с прорезями. Вид последней определяет не только инструменты, которые можно использовать в работе, но и тип крепежа – несъемный или демонтируемый.

В качестве материала для шурупа используется сталь, обязательно оцинкованная: слой не менее 6 мкм. Сталь сама по себе неустойчива к коррозии, и слой цинка защищает ее от повреждений. Выпускается также крепеж из нержавеющей стали – он долговечней, но и дороже. Возможно выполнение шурупа из латуни или даже бронзы – такой крепеж используется для самых тяжелых участков.

Гильза может быть изготовлена из нейлона или оцинкованной стали.

Рамный крепеж по своему строению очень напоминает фасадный и рассчитан на большую для своего размера и устройства нагрузку – от 30 до 450 кг.

Дюбель рамный 10х132 (вес 4,8 кг за 100 штук)

Факторы подбора

При выборе изделия следует обязательно обратить внимание на следующие показатели:

материал – сталь прочнее, хотя и менее устойчива к коррозии. Латунные и бронзовые изделия выдерживают меньший вес: они используются в помещениях, где высока влажность, в воздухе могут оказаться кислотные ангидриды и так далее;
распорная втулка – толщина ее стенок должна быть не менее 0,8 мм, иначе о прочности крепления придется забыть;
материал гильзы – стальные изделия выдерживают до 450 кг, допустимая нагрузка на пластиковые дюбели меньше. Однако при креплении необходимо учитывать и материал стены: в пористом бетоне пластиковая гильза лучше удерживается, поскольку не создает столь высокого напряжения при контакте с материалом;
размеры – определяются характером материала стены и весом конструкции. Экономить в этом случае нельзя: крепеж несоответствующего размера долго не прослужит;
использовать с рамным дюбелем допускается только рамный винт. Он отличается низкопрофильной резьбой и усиленным стержнем. Другие винты и шурупы – универсальные, например, не соответствует по форме осевому каналу дюбеля, в результате чего прочность крепления заметно снижается.

Фасадные с шурупом и рамные дюбели порой заменяют друг друга. При монтаже тяжелых оконных рам, конструкций больших размеров вполне допустимо применять фасадный крепеж.

Выбор

При покупке дюбель-гвоздей из металла нужно учитывать следующие важные критерии:

параметры материала основания – в твердых конструкциях крепость и прочность фиксации прямо зависит от силы трения, а в пористых – от габаритов и формы крепежа;
особенности материала самого дюбеля и самореза – предпочтение лучше отдавать метизам, выполненным из одного и того же материала;
вид головки – для правильного распределения нагрузки следует помнить, что контакт головки с плоскостью монтируемой конструкции должен быть максимальным;
предельно допустимая нагрузка – этот параметр обычно указывается в сертификате и руководстве пользователя; в соответствии с нормативами, рабочая нагрузка составляет 30% от максимальной.

Размеры

Рамные анкеры не подлежат регламентации по ГОСТу. При создании документа такого вида крепления еще не было. Но материалы изготовления должны соответствовать стандарттребованиям ГОСТ. Размеры изделий регламентируют по ТУ. Параметры оконных переплетов имеют стандартные размеры, поэтому параметры и масса рамных анкеров тоже являются стандартными. Анкеры различают по размерам, которые подбираются исходя из материала рабочей поверхности и веса оконной рамы. С параметрами изделий стоит ознакомиться поближе. Диаметр имеет небольшой диапазон величины: от 6 до 14 мм. Средний диаметр дюбеля — 8 и 10 мм. Такие величины шурупов встречаются в ассортименте любого производителя. Размеры рамных изделий представлены ниже:

10Х152 мм — min глубина сверления 5 см, max толщина детали — 12, 2 см;
М10Х132 мм — глубина отверстия до 5 см, max толщина детали — 10, 2 см;
10Х132 мм — глубина сверления до 5 см, max толщина детали — 10,1 см;
10Х112 мм — глубина отверстия 5 см, max толщина детали — 8, 2 см;
М10Х112 мм — глубина отверстия 5 см, max толщина детали — 8,5 см;
10Х182 мм — глубина сверления до 5 см, max толщина детали — 15,2 см;
10Х180 мм — отверстие глубиной до 5 см, max толщина детали — 14,9 см.

Виды

Дюбель-гвозди классифицируют в зависимости от характеристик несущей поверхности. В частности, для полнотелого пористого бетона потребуется метиз марки М150 – он характеризуется особым рельефом и включает пару распорок, дополнительно в них предусмотрен саморез или шпилька с резьбой. Метизы для газобетона оснащены спиралевидными ребрами с широким шагом. Они оптимальны в случае большой площади контакта метиза с отверстием. Для гипсокартона, бетона и многих других пористых материалов выбор лучше сделать в пользу изделий, оснащенных резьбой по спирали. Обычно они имеют сверло для закручивания на конце, что позволяет выполнять фиксацию без предварительной подготовки отверстия.

Выделяют следующие разновидности гвоздей для пустотелых оснований:

Molly – отличительная черта заключается в разжиме, что обуславливает прочную фиксацию гипсокартона; максимальная нагрузка на каждый метиз достигает 30–35 кг;

Выделяют также метизы саморезом и клиновые. По технике монтажа метизы разделяются на устанавливаемые при помощи строительного пистолета, а также забивные. Чтобы зафиксировать метизы анкерного типа, нужно разместить пистолет в участке предполагаемого крепления и «утопить» курок. При этом отсутствует необходимость в просверливании отверстий и это во многом сокращает общее время ремонтно-монтажных работ, а кроме того, исключает образование строительной пыли в помещении, которая обычно появляется при использовании дрели и шуруповерта. На конце такого метиза предусмотрен утолщенный стержень, к нему прикрепляется стопорная шайба. Внутренний гвоздь предусматривает большую шляпу, она не позволяет метизу погружаться в стройматериал

Важно иметь в виду, что подобный крепеж нельзя будет задействовать для повторного использования

С точки зрения функционального предназначения, к этой категории также можно отнести латунный дюбель-гвоздь. Его фиксация выполняется посредством вкручивания в просверленные отверстия. Отличительной чертой подобных изделий являются антикоррозийные характеристики, что обуславливает широкую сферу их эксплуатации. Функционал забивных дюбель-гвоздей варьируется в зависимости от их габаритов. Чаще всего их длина колеблется в пределах 25–70 мм. Подобный выбор габаритов позволяет метизам сохранять универсальность крепления не только для рыхлых оснований, но и для более твердых поверхностей. Недостаток крепости рыхлых оснований компенсируется меньшим шагом между крепежами.

Виды и размеры

Ещё одним достаточно весомым преимуществом монтажных дюбелей, которое значительно влияет на спрос, является большой ассортимент. Существует много размеров крепежа. Это даёт возможность подобрать подходящий для определённого вида монтажа.

Наибольшей популярностью пользуются такие размеры (в мм):

10х130;
10х132;
10х150;
6х40;
6х60;
5х60;
8х80;
8х100.

Для определённого вида монтажа нужно выбирать дюбель специального размера. Например, если речь идёт о креплении конструкции к бетонному или кирпичному основанию, нужно выбирать изделие большого диаметра и длины.

Каждый размер дюбеля, помимо всех вышеперечисленных, чётко прописан в ГОСТ. Также в документе указаны правила эксплуатации и применения каждого вида изделия.

Все монтажные дюбели делятся на два вида: с резьбой и без резьбы.

Главным их отличием является способ монтажа. Дюбель с резьбой можно вкрутить в отверстие при помощи отвёртки, а вот для монтажа безрезьбового дюбеля необходим специальный инструмент, который называется пистолетом.

Монтаж

Крепление рамного дюбеля ничем не отличается от установки обычного. А вот расчеты при фиксации окна оказываются несколько иными.

Расчет дюбелей

Оконная рама – конструкция не совсем обычная, поскольку нагрузка здесь распределяется неравномерно. Понятно, что глухая створка из-за своей неподвижности не создает динамической нагрузки, в то время как активная заметно увеличивает ее. Эта особенность и заставляет при расчетах учитывать дополнительные факторы.

Нагрузка на вырыв – указывается в сертификате изделия. По сути, она определяет массу конструкции, которую можно закрепить с их помощью.
Динамическая нагрузка – при расчетах необходимо учитывать ее воздействие.
Размеры изделия – большая длина и толщина, конечно, увеличивают несущую способность крепежа. Кроме того, необходимо учесть и материал изделия: металлический вариант рассчитан на более высокую нагрузку.
Материал стены – чем он более легкий и пористый, тем меньше оказывается несущая способность крепежа. Для ячеистых и щелевых материалов нужно использовать только специальный дюбель с двумя распорными зонами.
Монтаж окна имеет свои особенности. Согласно стандартным требованиям крепеж должен располагаться на расстоянии 30 см от каждого угла оконного блока. То же самое касается оконных импостов – с двух сторон на дистанции в 30 см.

Исключением оказывается только небольшая по размерам глухая или распахивающаяся створка – здесь допускается крепеж на 4 болтах. При большой высоте окна, а, вернее говоря, при большой высоте откидывающихся створок, необходимо промежуточное крепление.

Технология

Все особенности использования рамного дюбеля связаны с конструкционными характеристиками окна. Технология фиксации крепежа вполне стандартная.

Оконную раму размещают в проеме, тщательно выравнивают ее положение по вертикали и горизонтали. Для фиксации изделия используют деревянные клинья и распорки.
Затем на раме – с внутренней стороны, размечают места крепления.
Просверливают насквозь раму и углубляются в материал стены на требуемую глубину. Диаметр сверла должен в точности совпадать с диаметром дюбеля. Глубина отверстия должна быть больше длины крепежа на 8–18 мм.
Отверстие очищают от пыли. Дюбель вставляют в отверстие и затягивают винт. При этом втулка в теле стены расклинивается и закрепляется.
Щели между рамой и стеной заделывают монтажной пеной.

Цена на рамный дюбель рассмотрена ниже.

Установка оконного блока на рамные дюбели показана в этом видеоролике:

Цена работ и материалов

Большинство производителей дюбелей выпускают и рамные модификации. Основой чаще всего являются обычные распорные, но с удлиненной нераспорной частью. Специальные конструкции встречаются реже и стоимость их заметно выше.

Fischer – германская компания, выпускающая все возможные дюбели в самом разном исполнении: для прочного бетона, с распорками в виде выступающих зубцов для плотных и щелевых материалов, с шурупом специальной конструкции для растянутого бетона или материала с трещинами и так далее. Стоимость варьируется в очень широких пределах. Так, крепеж для бетона с нейлоновой гильзой стоит в пределах 22–28 р. за шт. Рамный дюбель с двумя распорными зонами оценивается в 121 р. за шт.
Sormat – производитель из Финляндии, широко известный на российском рынке. Рамный дюбель выпускает универсальный, рассчитанный на крепеж как в плотные, так и легкие материалы. Дюбель комплектуется 3 видами винтов. Стоимость упаковки в 50 шт. варьируется от 3 до 4,6 тыс. р. в зависимости от размера изделия.
Hilti – компания из Лихтенштейна. Выпускает рамный дюбель из пластика, оцинкованной стали, нержавеющей стали. Стоимость определяется материалом и размерами – от 14 р. до 144 р. за шт.
TOX – еще одна германская компания, известная на российском рынке. Выпускает дюбели распорные, например, рамные с винтом, и анкеры самого разного назначения. Стоимость варьируется от 12 р. до 199 р.

Как правило, усиленный крепеж, тем более со стальной гильзой можно использовать и при монтаже вентилируемого фасада. Популярны у строителей и рамные дюбели KPR «Wkret-Met».

На стоимости работы как таковой применение дюбелей не сказывается: это стандартный на сегодня метод крепления оконных конструкций. Однако использование разного вида дюбелей – пластиковый обычный, дюбель с двумя распорными зонами, дюбель из нержавеющей стали, конечно, цену монтажа может повысить.

Рамный дюбель – специальный крепеж, предназначенный для крепления конструкции через пустоты или теплоизоляционный материал. Его отличает большая длина и наличие длинной нераспорной части.

Дюбель рамный 10х182

Деревянные стержни для дюбелей: все, что вам нужно знать

Прокрутите вниз, чтобы узнать, какой дюбель лучше всего подойдет для вашего проекта!

(плюс наши лучшие советы по изготовлению своими руками с помощью дюбелей)

Что такое деревянный дюбель?

Деревянный стержень для дюбеля представляет собой круглый (иногда квадратный) деревянный стержень, используемый в различных деревообрабатывающих, деревообрабатывающих и даже строительных проектах.

Каких размеров бывают деревянные стержни для дюбелей?

Деревянные дюбели имеют длину от 6 дюймов до 6 футов и толщину от ⅛ дюйма (что больше похоже на шпажку) до 3 дюймов. Шпонки меньшей длины, используемые для соединения двух деревянных деталей, называются дюбелями . В этой статье мы используем термин «дюбели» для обозначения стержней для дюбелей, а не штифтов.

Для чего используются деревянные дюбеля?

Стержни для дюбелей имеют бесконечное множество творческих применений! Вот некоторые из наиболее распространенных:

Крафт

Самодельные палочки
Палки для флагов/вымпелов
Палочки для реквизита для фотографий
Укладка торта
Центральные элементы

Декор для дома

Шкафы
Держатели для полотенец
Стеллажи/органайзеры для хранения (например, держатель для ленты, витрина для украшений)
Макраме/гобелены
Опора для растений
Карнизы для штор

Деревообработка и хобби

Масштабные модели
STEM-проекты (например, катапульты, колыбель Ньютона)
Мебельный корпус
Клетки для птиц и насесты
Ритм-стики

И… еще один трендовый способ использования дюбелей, которым мы не можем нарадоваться в «Дятлах»: Многомерные эффекты Рифленые акцентные стены, рифленые фасады шкафов и «ребристые» мебельные фасады… это последний «ремонтный лайфхак», и от них захватывает дух. Поистине привилегированное место для скромных дюбелей и разъемных дюбелей!

Где купить деревянные дюбели?

Компания Woodpeckers предлагает полный ассортимент деревянных дюбелей из березы и дуба , круглых и квадратных различной длины и толщины.

магазин деревянных дюбелей

Какой размер дюбеля лучше всего подходит для моего проекта?

Найдите свой проект в таблице ниже или пролистайте для получения более подробной информации о размерах.

Толщина	⅛”	3/16″	¼”	⅜”	½”	¾”	1 дюйм (и толще)
Палочки своими руками			✓	✓	✓
Палки для флагов/вымпелов			✓	✓
Палочки для реквизита для фотографий	✓	✓	✓
Шпонки для торта			✓	✓
Гардероб и карнизы							✓
Организаторы				✓	✓	✓	✓
Поддержка растений				✓	✓	✓	✓
Макраме/ Настенный гобелен				✓	✓	✓	✓
Хобби рукоделие	✓	✓	✓	✓	✓	✓	✓
STEM			✓	✓	✓	✓	✓
Мебельный корпус					✓	✓	✓
Палочки для ритма				✓	✓

Штифты какого размера использовать для самодельных палочек?

Размеры деревянных дюбелей, которые мы рекомендуем для самодельных палочек: ¼” x 12”, ⅜” x 12” и ½” x 12” .

Длина: Наши 12-дюймовые дюбели идеально подходят практически для всех палочек, поэтому их не нужно резать.

Толщина:

→ ¼ дюйма Для более гладких и дешевых палочек (но при этом долговечных!), идеально подходит ¼ дюйма. Подумайте о свадебных палочках, волшебных палочках, жезлах девочек-скаутов…

→ ⅜ дюйма Хотите немного больше для чего-то вроде палочек Гарри Поттера? Выберите ⅜ дюйма, нашу самую популярную толщину для изготовления палочек.

→ ½ дюйма Они не слишком широкие для жезлов, но придают дополнительную толщину. Их также легче держать маленьким ручкам.

Почему палочки деревянные?

Ничто так не привносит немного праздничного волшебства, как волшебные палочки. И ничто не делает палочки своими руками проще, чем дюбели! (И нет ничего более заманчивого, чтобы взмахнуть палочкой с колокольчиками и ленточками на конце! Если вы их делаете, обязательно сделайте несколько дополнительных, потому что все гости захотят принести их домой для своих детей!)

Дюбели для самодельных палочек:

¼” x 12″

⅜” x 12″

½” x 12″

посмотреть все размеры дюбелей

Штифты какого размера использовать для флажков?

Размеры дюбелей, которые мы рекомендуем для деревянных флажков: ¼” x 18” , ⅜” x 18” и ½” x 18” . Для вымпелов используйте ¼” x 18” или ¼” x 24 .

→ Флажковые палочки: 12-дюймовая банка подходит для очень маленьких флажков, а 18-дюймовая дает вам дополнительное пространство для прочного крепления и дополнительную высоту для более высокого размахивания (потому что, если ее никто не увидит, это не считается! ). Для толщины ¼ дюйма является стандартным, но вы определенно можете выбрать ⅜ или ½ дюйма, если вам нужна дополнительная прочность и «удобство захвата».

→ Палочки для вымпелов: Длина 18 дюймов и 24 дюйма — отличный выбор длины для палочек для вымпелов. А ¼ дюйма — это толщина, которая надежно помещается в стандартную обложку для вымпела.

→ Флагштоки – Длина: Для стандартного домашнего флага (3×5 футов) используйте наши 72-дюймовые дюбеля. (Это самый высокий дюбель, который мы продаем.) 60-дюймовые дюбели также могут быть хороши, когда у вас немного меньше места и флаг немного меньше. У вас нестандартный размер флага? Ознакомьтесь также с нашими моделями длиной 36 и 48 дюймов. Толщина: Особенно, если ваш флаг будет на открытом воздухе, вам понадобится не менее 1 дюйма в диаметре.

Почему деревянный флаг прикрепляется?

Флаги символизируют поддержку, солидарность или просто пиццу на лужайке. Для такой важной цели хлипкие пластмассовые детали не годятся — воткните в них деревянные дюбели!

Совет: если вы планируете держать флаг на открытом воздухе, сначала закройте штифт атмосферостойким покрытием.

Штифты для флагштоков и вымпелов: 9 шт.0370

¼” x 12″	⅜” x 12″	½” x 12″
¼” x 18″	⅜” x 18″	½” x 18″
¼” x 24″	⅜” x 24″	½” x 24″

посмотреть все размеры дюбелей

Наконечник Pro для кончиков вашей палочки для реквизита! Для фотореквизита идеально подходят тонкие и легкие палочки (3/16″ и ¼”). Вы можете выбрать длину 12 дюймов или выбрать 18 дюймов и поставить разные опоры для фотографий на каждом конце!

Дюбели для фотоопор:

3/16″ х 12″

¼” x 12″

3/16″ х 18″

¼” x 18″

посмотреть все размеры дюбелей

Какой размер дюбеля использовать для макраме?

Популярные размеры дюбелей для проектов Macrame – ⅜ »x 12” , ½ ”x 12” , ½ ”x 18” , ¾ ”x 18” , ”x 36 и 1 x 36 дюймов .

→ Маленькая: Для небольшого и легкого макраме ½ дюйма — идеальный размер, но не громоздкий. ⅜ дюйма тоже отлично, но не тоньше.

→ Средний: Для более крупных макраме рекомендуемая толщина составляет ¾, ⅞ и 1 дюйм.

→ Большой: Для больших и очень тяжелых гобеленов у нас есть восемь вариантов толщины от 1 до 3 дюймов.

Почему деревянные дюбеля для макраме?

Нейтральные тона и красивая текстура березовых дюбелей практически созданы для макраме! Это именно то, что вам нужно, чтобы дополнить ваше тканое произведение искусства. Среди 19 вариантов толщины и 6 вариантов длины обязательно найдется дюбель, подходящий для вашего макраме!

Если вы покупаете дюбели для макраме, возьмите несколько колпачки для дюбелей для аккуратной отделки концов

Дюбели для стержней макраме:

⅜” x 12″	1/2″ х 12″	¾” x 12″
⅜” x 18″	½” x 18″	¾” x 18”
⅜” x 24″	½” x 24″	¾” x 24”
½” x 36″	¾” x 36″	1 x 36 дюймов

посмотреть все размеры дюбелей

Дюбели какого размера использовать для поддержки растений?

Самый популярный размер дюбелей для подвешивания растений: ½ дюйма x 12 дюймов, 36 дюймов и 48 дюймов . Но если вам нужна дополнительная поддержка, вы можете выбрать и более толстые варианты, например, ¾ дюйма, и , 1 дюйм, .

Зачем нужны деревянные дюбели для подвешивания растений?

Простой. Дюбеля высокие. Дюбели прямые. Дюбели крепкие. И дюбели прекрасны в любой природной обстановке! Не хотите, чтобы помидоры опрокинулись, а подсолнухи провисли? Возьмите несколько деревянных дюбелей для помидоров, подсолнухов и других овощей, растущих в вашем саду.

Покрасьте дюбели или распылите их в зеленый цвет, и они будут гармонировать!

Дюбели для поддержки растений:

½” x 12″	¾” x 12″	1″ х 12″
½” x 18″	¾” x 18”	1 х 18 дюймов
½” x 24″	¾” x 24”	1 х 24 дюйма
½” x 36″	¾” X 36″	1 x 36 дюймов
½” x 48″	¾” X 48″	1 x 48 дюймов

посмотреть все размеры дюбелей

Что клиенты делают с нашими дюбелями:

★★★★★

“Мы считаем, что деревянные дюбели самого высокого качества, чтобы обеспечить безопасность наших качелей. ” – Карен

Дюбель 1 x 48 дюймов

★★★★★

“Эти дюбели идеально подходят для моих флагов!” -Иветт

Дюбель ¼” x 24″

★★★★★

“Моя дочь рассказала мне об этом сайте, и с тех пор я купил несколько этих ⅝ квадратных дюбелей по хорошей цене…” -Билли

★★★★★

“Я очень доволен своими заказами. Последовательность и качество были очень впечатляющими.” – Дэвид

⅛” x 36″

★★★★★

“Хорошая цена. Хорошая доставка. использовал дюбели от Woodpeckers, чтобы сделать приспособление для крепления 10 рулонов оберточной бумаги». -Джим

★★★★★

“Дюбели дятла такого великолепного качества – я никогда больше не куплю дюбели где-либо еще!!” -Джоанна

⅝” x 36″

★★★★★

“Ремесла дятла всегда были рядом, чтобы удовлетворить мою потребность в деревянных дюбелях. Я с нетерпением жду возможности найти причины для покупки других продуктов, когда вы получаете хорошее обслуживание, вы хотите заниматься бизнесом! – Тони Багус

★★★★★

“Я использую деревянный дюбель ⅛” для свай на пирсе в масштабе HO.” -Джим

⅛” x 12″ Дюбель

★★★★★

“Заказанный дюбель был идеальным! Постоянный диаметр и цвет, без деформированных стержней или дефектов.” -Майк

Как использовать деревянные дюбели в сложенных друг на друга тортах

Как использовать деревянные дюбели в сложенных друг на друга тортах ↓

Опубликовано 22 августа 2010 г. автором Wicked Goodies9 октября 2020 г.

Существует несколько способов добавить инфраструктуру внутрь свадебного торта или скульптурного торта , чтобы он не разрушился. После создания более 1000 тортов на заказ с использованием различных систем, включая деревянные дюбеля, SPS и соломинки для чая с пузырьками, я пришел к выводу, что 9Деревянные дюбели 0003 — самый надежный, доступный и универсальный метод из всех.

#1 Они надежны

Деревянные дюбели достаточно прочны, чтобы выдерживать большой вес. При условии, что сам пирог устойчив, а его штифты правильно ориентированы внутри, с помощью этого метода можно добиться больших высот. Дюбели хорошо выдерживают транспортировку, так что вы можете собрать на кухне целый трехъярусный торт, а затем доставить его в целости и сохранности. Это работает даже для ненадежных тортов, таких как в стиле с ног на голову.

#2 Они доступны по цене

Деревянные дюбели стоят намного меньше, чем система разделения пластиковых пластин и другие новомодные изделия, предназначенные для укладки тортов (в конце этого урока я расскажу о плюсах и минусах других методов).

#3 Они легкодоступны

Поскольку дюбели обычно используются для самых разных проектов, их легко найти в магазинах товаров для творчества или хозяйственных товаров.

#4 Они универсальны

Поскольку деревянные дюбеля продаются разной толщины и длины, их можно купить и обрезать, чтобы они соответствовали торту любого размера и формы. Кроме того, их можно обрезать на концах или заострить, чтобы сделать два вида опорных стоек, необходимых для правильной стабилизации торта.

В этом методе картонные и деревянные стержни прячутся внутри скульптурного или многоярусного торта.
Эти несъедобные внутренние опоры () держат торт незамеченными.
В этой системе используются два типа дюбелей .

КОРОТКИЕ ШПИЛЬКИ придают вертикальную опору торту, предотвращая его раздавливание или раздавливание тортом, уложенным выше.

ДЛИННЫЕ ШПИЛЬКИ обеспечивают горизонтальную опору , предотвращая скольжение ярусов торта из стороны в сторону или раздвигание их в стороны.

Видео № 1: Как использовать деревянные дюбели в сложенных пирогах

Видео № 2: Сборка для пирога с использованием деревянных доуллов

Лучшие виды видов DOWELS для Buy

I, как ,

. ″ длинные бамбуковые стержни диаметром 1/4″

(комиссионные заработаны). Они жестче, чем большинство пород дерева, и режут более аккуратно. Это мой дюбель как для коротких вертикальных опор, так и для длинных заостренных опор. Что касается более толстых опорных дюбелей, я покупаю их в хозяйственном магазине, чтобы иметь возможность выбрать предпочтительные размеры.

Список необходимых предметов

Длинные деревянные шампуры (комиссионные)
Ручка или маркер
Картонная основа для каждого торта (заработанная комиссия)
Белая лента (опционально)
Дюбели: 12-дюймовые стержни Wilton Dowel или деревянные дюбели 1/2 дюйма (комиссионные)
Пила; для небольших дюбелей отлично подходят большие кусачки для домашних животных (заработанная комиссия)
Точилка для карандашей (или нож для строгания)
Наждачная бумага
Коронка для яблок, для использования только с толстыми дюбелями (комиссионные)

Назначение картона для торта

Каждый ярус каждого торта должен сочетаться с картонной основой (заработанная комиссия), которая имеет ту же форму/размер, что и предполагаемый результат. Например, 7-дюймовый круглый торт сочетается с 7-дюймовым круглым картоном. В тех случаях, когда торт имеет необычную форму, вырежьте нестандартную картонную основу зубчатым ножом.

Это не часть презентации, так как она никогда не будет показана. Картонная основа обеспечивает поддержку и функциональность каждому ярусу торта. Он должен оставаться на своем уровне с первого момента, когда он заморожен, до момента, когда его подают. Как только он замерзнет, ярус и его картон будут полностью сплавлены.

Для свадебных тортов и больших праздничных тортов , которые будут стоять на витрине в течение длительного периода времени, можно укрепить края картона белой лентой (за комиссию), туго обтянув ее вокруг каждого кусочка. Это предотвратит намокание гофрированного периметра, что может привести к свисанию. Он также скрывает коричневый край картона, чтобы он не проглядывал сквозь глазурь. В конце концов, человеку, разрезающему торт, легче разбирать ярусы.

Работа с короткими вертикальными опорными дюбелями

Я называю дюбели, которые выдерживают вес ярусов торта выше, короткими опорными дюбелями или вертикальными опорными стойками . Они играют очень важную роль в поддержании торта.

Короткие опоры должны быть на уровне с поверхностью глазури или выбранной отделкой. Если они окажутся слишком далеко от финиша , ярус сломается, когда на него будет наложен другой уровень. И наоборот, если они выступает над поверхностью , следующий ярус не будет устойчивым, что может нарушить структурную целостность торта.

Сколько нужно дюбелей?

В зависимости от размера яруса и количества вещей, которые будут уложены поверх него, для обеспечения устойчивости может понадобиться от трех до семи дюбелей.

Выше приведен рисунок, показывающий, как я буду ориентировать вертикальные опоры для дюбелей внутри каждого яруса торта, который уложен на пять ярусов в высоту. Верхний ярус не нуждается в вертикальных опорных дюбелях, если только вы не планируете ставить на него тяжелый топпер, например, керамическую фигурку. Пунктирная желтая линия указывает, где будет располагаться следующий ярус в стопке, чтобы вы могли примерно видеть, как далеко внутри этой границы я предпочитаю размещать штифты. Не забудьте принять это во внимание, прежде чем выбирать места.

Как правило, чем больше торт, тем больше нужно дюбелей. В некоторых случаях могут потребоваться более толстые дюбели или центральные дюбели. Для уложенных друг на друга тортов, состоящих из трех и более ярусов с базовым ярусом диаметром 10 дюймов или больше, добавление толстого штифта в центр базового яруса является разумной мерой безопасности.

Наконечник: место для керна для более толстых дюбелей

При добавлении более толстых дюбелей к пирогу сначала используйте инструмент для удаления сердцевины яблок , чтобы удалить цилиндр пирога, который будет вытеснен древесиной. Если вы не выделите место для толстых дюбелей, давление добавленного объема может привести к растрескиванию отделки торта.

ТРЮК: Как измерить короткие вертикальные опорные дюбели

Когда ярус торта полностью покрыт глазурью , необходимо измерить его внутреннюю высоту, чтобы определить длину необходимых внутренних опорных дюбелей. Я нашел наиболее точный способ сделать это, вставив палочку от леденца или длинную деревянную шпажку (заработанную комиссию) тупой стороной вниз через торт, пока он не коснется картонной основы. Ручкой или карандашом отметьте шпажку в том месте, где она соприкасается с поверхностью торта. Затем вытащите шпажку из пирога и по ее отметке отмерьте дюбеля для вырезания.

Я обнаружил, что получаю лучшие результаты, когда использую отметку на шампуре минус 1/8 дюйма (3 мм) для определения длины выреза дюбелей. Делая их немного короткими, мы гарантируем, что два соединяемых яруса будут соприкасаться со всех сторон. Уплотнение между ярусами обеспечивает максимальную стабильность.

Как вырезать деревянные шпонки с помощью кусачек

Большие кусачки для ногтей (заработано комиссионными) — полезный инструмент для обрезки узких дюбелей один за другим. У меня есть пара инструментов в моем наборе инструментов, которые используются исключительно для дюбелей, а не для лап, поскольку это может представлять опасность для пищевых продуктов. Они острые и точные, их единственное ограничение — размер: ими нельзя резать дюбеля большого диаметра.

Как вырезать деревянные шпонки ручной пилой

Другой вариант — использовать ручную сабельную пилу (за комиссию), как на фото выше. Это не самый точный инструмент. Он агрессивно режет и вполне может расколоть древесину. Но это делает работу. Всякий раз, когда вы используете тип инструмента, который пилит вперед и назад, полезно сначала скрепить дюбели вместе лентой, чтобы их концы были заподлицо. Затем разметьте и вырежьте их все сразу. Таким образом, они выходят даже.

Стусло (заработано комиссионными), как показано в правом нижнем углу фотографии выше, может использоваться для облегчения процесса обрезки дюбелей с помощью пилы. Стусло — это приспособление, которое удерживает древесину на планках, которые направляют пильный диск для выполнения прямых пропилов.

Как вырезать деревянные шпонки с помощью настольной пилы

Для крупных проектов хорошим выбором будет торцовочная пила (за комиссионные), как на фото выше. Его вращающееся лезвие режет одним махом, что обеспечивает самые прямые и точные разрезы. По-моему, 9Торцовочная пила 0003 (заработанная комиссия) — лучший инструмент для резки дюбелей. Пока у вас есть место в гараже или аналогичное помещение, кроме кухни, где опилки не будут смешиваться с едой, это оборудование является достойным вложением для оживленного бизнеса по производству тортов .

Шлифование концов дюбелей

Всегда сглаживайте острые края свежевырезанных дюбелей наждачной бумагой .

После шлифовки дюбелей поставьте их вместе , чтобы сравнить их длину и убедиться, что они все одинаковые и ровные. Если они неравномерны и неровны, исправьте . В противном случае вы можете получить кривую лепешку. Ниже приведен пример того, как короткие опорные шпонки выглядят на базовом ярусе лодочки . Вы можете видеть, что каждый дюбель лежит чуть ниже матовой поверхности. Они сконфигурированы так, чтобы выдерживать вес яруса с соответствующими размерами. Пара более толстых дюбелей размещается в точках, где сверху должен быть уложен дополнительный вес.

Когда вставлять вертикальные опорные штифты в торт

Лучшее время для вставки такого типа штифтов – вскоре после глазирования, когда торт находится где-то между холодильником и комнатной температурой . Я, естественно, достиг этой точки после того, как только закончил последний слой глазури или сразу после того, как торт был покрыт помадой или обернут шоколадом для моделирования . На этом этапе я выдерживал кексы при комнатной температуре достаточно долго, чтобы их поверхности стали мягкими и податливыми. Тогда торты, как правило, наиболее терпимы к давлению проникновения дюбелей. Я охлаждаю торт, измеряя и вырезая штифты, просто чтобы помочь поверхности застыть. Затем, как только дюбеля будут готовы, я их вставляю.

Не забудьте добавить короткие опорные дюбели перед укладкой ярусов торта.

Куда вставлять вертикальные опорные дюбели

Всегда размещайте вертикальные опорные дюбели так, чтобы они наиболее равномерно поглощали вес, который будет давить на них сверху. Для круглых тортов расположите их в круглой форме. Для квадратных тортов, расположите их в виде квадрата. В приведенном ниже примере дюбели расположены под углом для размещения смещенного яруса.

Работа с остроконечными горизонтальными опорными дюбелями

Горизонтальные опорные дюбели более длинные, заостренные на одном конце, и предназначены для вертикального прохождения через картонные основания , скрепляя уложенные друг на друга ярусы. Они добавляют горизонтальную опору, которая препятствует скольжению ярусов в стороны . В то время как вертикальные опоры противодействуют силе тяжести, давящей сверху вниз, горизонтальные опоры помогают уложенным друг на друга ярусам тортов противостоять наклону и покачиванию. На тот случай, если поездка будет трудной, или стол-витрина качается, или кто-то ударит по столу-витрине, или погода будет жаркой, или у торта проблемы со структурной целостностью (например, сами ярусы не выровнены), такие дюбели помогают ярусам торта оставаться закрепленными и вертикальными, уменьшая вероятность обрушения.

Два остроконечных дюбеля — это как раз то, что нужно для соединения ярусов торта. Мне нравится блокировать уровни следующим образом.

Примечание: что на рисунке выше не показано, так это то, что с каждым ярусом сложенного торта я поворачиваю точки вставки. Например, точки вставки нижнего и среднего яруса будут на 12 и 6 часов. Точки вставки верхнего уровня будут на 3 и 9час. Цель состоит в том, чтобы равномерно распределить такие ярусы по всему торту. Это помогает торту сопротивляться горизонтальной силе с любого направления.

Некоторые пекари предпочитают вставлять один очень длинный штифт в середину всего пирога. Использование одного длинного дюбеля удовлетворительно, но не идеально. С ним труднее обращаться, сложнее вставлять. Это представляет опасность, так как торт может вращаться вокруг своей оси. Я на собственном горьком опыте убедился, что вибрации долгой автомобильной поездки могут расшатывать ярус, делая его крутящимся или, что еще хуже, шатающимся. Он может лишь немного вращаться, не более чем на долю дюйма вперед и назад, но этого достаточно, чтобы растянуть и сплющить окантовку, глазурь и детали вдоль этого шва. Если свободный ярус качается вперед и назад, это еще хуже, так как он может вывести весь торт из равновесия.

Урок, извлеченный здесь, состоит в том, чтобы всегда использовать два длинных остроконечных дюбеля для каждого набора соединяемых ярусов. Одного недостаточно. Три — это слишком много, если только торт не гигантский (более 3 футов в высоту) или сложной формы. Два остроконечных дюбеля на уровне обычно достаточно.

Как измерить остроконечные дюбеля

Этот тип дюбеля не требует точного измерения. Его длину можно увидеть на глаз. Единственным критерием является то, что он должен быть немного короче, чем общая высота ярусов, к которым он предназначен.

Как заточить остроконечные дюбели

Лучшим инструментом для заточки дюбелей является точилка для карандашей. Однако не затачивайте дюбели до острого конца. Убедитесь, что они слегка закруглены на кончике (при необходимости немного отшлифуйте их), потому что вы не хотите, чтобы острый кончик дерева отломился внутри торта.

Торт в сборе

При вставке длинных остроконечных дюбелей через ярусы медленно, но сильно нажимайте двумя большими пальцами. Когда наконечник достигнет картона, вы почувствуете его сопротивление.

В точке сопротивления постучите молотком по тупому концу дюбеля, чтобы он проткнул картонную основу. Как только острие просверлит узкое отверстие для прохода дюбеля, вы можете завершить работу вручную. Вдавите дюбели так, чтобы их торцы оказались чуть ниже поверхности торта. Вместо того, чтобы закапывать их глубоко вне поля зрения, лучше покрыть их украшениями, оставив их открытыми для человека, чья работа состоит в том, чтобы найти и удалить их позже.

ОБЩИЕ СОВЕТЫ И РЕКОМЕНДАЦИИ

ТРЮК: как удалить шпонки из торта

Чтобы вынуть штифты из торта из-за неправильной длины или из-за того, что пора подавать торт, используйте плоскогубцы с острыми концами (за комиссию), чтобы взять и вытащить их. Рекомендуется всегда носить с собой плоскогубцы с игольчатыми губками в комплекте поставки торта на случай, если возникнет проблема, требующая разъединения ярусов.

СОВЕТ: добавьте слой пергаментной бумаги между ярусами

После того, как короткие деревянные опорные штифты вставлены в ярус, можно положить лист пергаментной бумаги на поверхность всех ярусов, кроме самого верхнего. Это не требуется. Это просто необязательный шаг, который помогает в процессе сборки и разборки многоярусного торта.

Вырежьте пергаментную бумагу точно такого же размера и формы, как основа верхнего яруса (то есть тот, который будет уложен выше), так как эти размеры дадут вам точную границу для ориентации ваших дюбелей. Когда придет время разместить верхний ярус вниз, это поможет вам определить его физическое размещение.

Основная цель размещения вкладыша из пергаментной бумаги между уложенными друг на друга ярусами состоит в том, чтобы предотвратить их сплавление вместе . При отсутствии вкладыша глазурь нижнего яруса прилипает к картонной основе верхнего яруса. Это означает, что у вас есть только один шанс, чтобы опустить верхний ярус; где бы он ни приземлился, там он и останется (не идеально). С пергаментным вкладышем под каждым ярусом у вас есть более одного выстрела. Вы можете использовать смещенный шпатель, чтобы сдвигать, покачивать и регулировать верхний ярус, пока он не сядет в нужное место. Вы даже можете снять уровень, если вам нужно сделать большое исправление.

Намного позже, когда пора будет разрезать торт, пергаментная прокладка пригодится в последний раз, так как с ее помощью можно будет легко разъединить соединенные ярусы.

Как использовать деревянные дюбели в скульптурных тортах

Хитрость при стабилизации больших скульптурных тортов с помощью дюбелей заключается в учете распределения веса каждой заданной формы. Там, где будет приложено наибольшее усилие, вы должны разместить свои самые толстые опоры . Вот пример от начала до конца, как четыре яруса стали одним гигантом 3D торт кораблик с помощью дюбелей и моделирующий шоколад . Этот свадебный торт обслужил более 100 человек.

Альтернативные методы

Соломинки для чая с пузырьками (комиссионные) предлагают то преимущество, что они дешевы и их легче резать, чем деревянные дюбели. Этот метод подходит для небольших проектов (2-3-ярусные торты), но я бы не рискнул использовать его для больших тортов, уложенных друг на друга, для транспортировки тортов или в любой другой ситуации, связанной с перемещением торта. Полые пластиковые соломинки нельзя обрезать до конца, а это значит, что их нельзя использовать для соединения ярусов или обеспечения горизонтальной поддержки. Это моя жалоба: их полезность ограничена по объему.

Система разделительных пластин , которая включает в себя набор взаимосвязанных пластиковых колонн и пластин, является наименее надежным вариантом, с которым я сталкивался в хлебопекарном бизнесе. Во-первых, это дорогой продукт для одноразового использования (если вы можете восстановить детали и использовать их повторно, это более выгодное вложение). Самая неприятная часть — это пластиковая тарелка, которая пригодится только тогда, когда торт состоит из приподнятых/разделенных ярусов, как этот белый свадебный торт со свежими цветами .

Для обычных тортов с соприкасающимися ярусами пластина настолько увеличивает объем, что между ярусами остается зазор. Этот пробел нелегко скрыть. Хуже всего то, что пластиковая пластина мешает вставлению длинных заостренных горизонтальных опорных дюбелей через пирог, что означает, что пирог не может быть должным образом стабилизирован. Поскольку вы не можете стабилизировать его, у вас нет другого выбора, кроме как собрать каждый ярус на месте, что является более сложной задачей (лично я предпочитаю собирать торты как можно больше до 9).0003 доставка ).

Наконец, пластиковые опорные стойки имеют тенденцию быть массивными. Они вытесняют больше торта, чем я считаю необходимым. Даже полые колонны, с которыми легче работать, чем с толстыми, гораздо шире, чем нужно. Они такие широкие, что уменьшают количество порций. В заключение, у меня было больше проблем с этим методом, чем с любым другим, который я когда-либо пробовал, поэтому я не могу его рекомендовать.

9 316 подписчиков

Новичок в злых вкусностях? Старт *ЗДЕСЬ*

Только точные совпадения

Точные совпадения только

Поиск по заголовку

Поиск по названию

Поиск по содержанию

Искать в отрывке

Скрытый

На связи!

Как сотрудник Amazon я бесплатно получаю комиссионные за соответствующие покупки.

Вам также может понравиться

Как наполнить слоеные пироги в форме для выпечки

Как заморозить и разморозить торты

Полезные инструменты для изготовления тортов

Почему выпуклость начинки торта

Как приготовить высокие слоеные торты

Упрощенное меню тортов

Лучшие формы для выпечки

Опубликовано в Сборка тортов, Учебники Tagged Cake Infrastructure, Скульптурные торты, Учебники постоянная ссылка

↑

Что такое дюбель?

Промышленность

Факт проверен

Дюбель — это тип круглого штифта, который используется для соединения предметов друг с другом. Дюбели также можно использовать для изготовления таких вещей, как стойки, карнизы и так далее. Как вы можете себе представить, дюбели изготавливаются из самых разных материалов и бывают разных размеров, с коническими концами и без них, а также со множеством других особенностей. В большинстве хозяйственных магазинов имеется огромный выбор дюбелей, и вы также можете заказать дюбели для конкретных целей или обработать их, если у вас есть доступ к мастерской по металлу или дереву.

Одним из распространенных материалов для дюбелей является дерево. Деревянные дюбели часто используются в деревообработке для усиления швов в мебели, а также они входят в состав плоской мебели, чтобы позволить потребителям быстро собрать мебель с минимальными навыками сборки. Возможно, вы также видели деревянные дюбели в клетках для птиц в качестве насестов или используемые в качестве карнизов для портьер и занавесок. Некоторые люди также используют дюбели для изготовления сушильных стеллажей или устанавливают выступающие дюбели в удобных местах, чтобы на них можно было повесить пальто и другую одежду.

Дюбели также могут быть изготовлены из различных металлов и даже пластика. Пластиковые и металлические дюбели могут быть снабжены такими элементами, как концы, которые будут расширяться после того, как дюбель будет вставлен, зафиксировав его на месте и создав очень прочное соединение. Металлические и деревянные дюбели также можно использовать в качестве поворотных штифтов в чем-то с движущимися частями, или они могут быть спроектированы таким образом, чтобы их можно было снимать для разделения различных частей объекта.

Некоторые дюбели имеют конические концы для облегчения установки, а другие имеют тупые концы. На дюбелях также могут быть канавки для обеспечения сцепления, они могут быть окрашены, оставлены простыми или усилены различными материалами. Они бывают разной ширины и длины: от толстых длинных дюбелей, которые могут поддерживать тяжелые драпировки на больших окнах, до очень маленьких тонких дюбелей, используемых для соединения частей шкафа.

В тонкой деревообработке штифты могут быть чрезвычайно важны. Некоторые дисциплины деревообработки придают большое значение отказу от гвоздей и шурупов, полагаясь на очень прочные соединения, чтобы скрепить предмет мебели, и в этих дисциплинах обычно используются дюбели. Дюбель также может обеспечить стабильную опору с уменьшенным риском растрескивания или поломки предмета мебели, поскольку дюбель может быть сконструирован так, чтобы ломаться под нагрузкой, не повреждая мебель; эта функция может быть полезна для таких вещей, как стулья, которые иногда выдерживают непредвиденные нагрузки.

Мэри МакМахон

С тех пор как несколько лет назад Мэри начала работать над сайтом, она приняла захватывающая задача быть исследователем и писателем AboutMechanics. Мэри имеет степень по гуманитарным наукам в Годдард-колледже и проводит свободное время за чтением, приготовлением пищи и прогулками на свежем воздухе.
