Как выкрутить сломанную шпильку: советы мастера

Ремонт автомобиля – это далеко не самый простой процесс, и совсем неважно, какой марки автомобиль, и какой у него год выпуска. Все машины каждый день подвергаются серьезным нагрузкам, а значит, поломки неизбежны. Большинство из этих неисправностей рядовой автомобилист с легкостью исправит в гаражных условиях, работая не спеша и аккуратно. Если проявить небрежность в вопросах ремонта автомобилей, то часто можно осложнить ситуацию.

Так случается, что в процессе ремонтных работ при закручивании или откручивании болтов и шпилек срывается резьба. Это очень неприятно, особенно если нет никаких знаний о том, как выкрутить сломанную шпильку. Такая ситуация ставит в тупик любой ремонт. Попробуем разобраться, как выйти из этого неприятного положения.

Зачастую крепежные детали ломаются, если мастер крупных размеров и имеет большую физическую силу, а шпилька прикипела или приржавела к резьбе. Речь идет не о тех машинах, которые только-только сошли с конвейеров. Очень часто с подобными проблемами сталкиваются владельцы старых авто, которые хранились и эксплуатировались небрежно. А если говорить еще конкретнее, то скорее всего такая машина хранилась в местах с повышенным уровнем влажности. С водой практически постоянно контактируют детали ходовой части – шпильки колес, ступиц. Поэтому нет ничего удивительно в том, что эти элементы ржавеют. В результате владелец задается вопросом о том, как выкрутить сломанную шпильку из ступицы.

Однако крепежные детали не выкручиваются и ломаются не только из-за влаги, но и из-за высоких температур. Например, нагрев выпускного коллектора может осуществляться до 400 градусов. В результате воздействия высоких температур на протяжении длительного времени шпилька коррозирует.

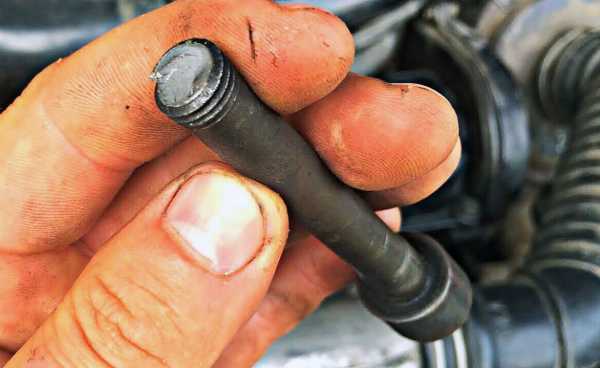

Как ломаются шпильки?

Ломаться эти крепежные элементы могут по-разному. Наиболее неприятная ситуация, когда их срезает буквально заподлицо. Тогда мастеру приходится задумываться о том, как выкрутить сломанную шпильку, потому что без применения специального инструмента и технологий в данном случае не обойтись.

Значительно лучше, если деталь сломается уже на выходе из резьбы, когда небольшая часть ее «тела» будет видна и останется на поверхности. В этом случае, если болт уже сорван, он будет выворачиваться, и на него можно воздействовать плоскогубцами, отвертками и сваркой.

Эффективные способы борьбы со сломанными болтами и шпильками

Профессиональные слесари знают несколько эффективных методов, как выкрутить сломанную шпильку. Прежде чем приступить к этому делу, необходимо подготовиться. Под этими работами нужно понимать очистку поверхности от грязи и смазки. Резьбовое соединение рекомендуется предварительно обработать WD-40 или обыкновенным машинным маслом. Также можно облегчить ситуацию, если несколько раз ударить молотком по обломку. Часто проблема решается нагревом – шпилька или болт, при условии, что она выглядывает из отверстия, нагревается при помощи паяльника. Тогда ее можно относительно легко извлечь.

Как выкрутить шпильку, если она сломалась выше резьбы

Если в процессе удалось хоть чуть-чуть сорвать резьбу, то есть если крепежный элемент начал выворачиваться, можно попробовать воспользоваться пассатижами или плоскогубцами. Также поможет в этом нелегком деле хороший и мощный разводной ключ. Во втором варианте может потребоваться ножовка по металлу или же болгарка. Иногда подойдет и зубило – главное, не прилагать чрезмерных усилий. Как выкрутить сломанную шпильку колеса таким образом? Проделывают поперечное отверстие для отвертки и выкручивают шпильку этим инструментом.

Если отвертка не помогла, тогда можно воспользоваться сварочным аппаратом. Эта операция выполняется достаточно легко. Подготавливают болт, шляпка которого примерно соответствует диаметру шпильки. Далее болт приваривают к торчащему из отверстия обломку. Затем при помощи ключа и без лишних усилий пробуют вывернуть злосчастную шпильку. Опытные автомеханики говорят, что существуют специальные клеи с агрессивным действием, которые можно использовать в качестве холодной сварки. Но они не всегда эффективны.

Если шпилька сломалась ниже поверхности или в отверстии

В данной ситуации понадобится дрель, тонкое сверло к ней, а также хорошие навыки владения инструментом. Перед тем как выкрутить сломанную шпильку из блока двигателя, необходимо высверлить 2-3 или же больше тонких отверстий в теле шпильки. Затем эти отверстия должны будут соединиться в одно единое. Сюда вставляют отвертку и пытаются выкрутить обломки болта.

Левая резьба в шпильке

Второй метод сложнее. Он применяется, когда невозможно вывернуть сломанную шпильку ни одним из доступных способов. В этом случае принятые меры будут еще более кардинальными. Для этого способа потребуется электрическая дрель, метчик и много времени. Первым делом в шпильке сверлят отверстие – прямо в центре. Затем аккуратно в отверстии метчиком нужно нарезать резьбу.

Отметим важный момент: перед тем как выкрутить сломанную шпильку из головки, убедитесь, что резьба именно «левая». Когда в только что нарезанную деталь будет вкручен новый болт, резьба которого такая же, то в момент, когда он дойдет до конца, сломанная шпилька начнет выворачиваться.

Высверливание

И наконец, третий и самый радикальный способ. Им пользуются для того, чтобы извлечь из отверстия сломанные болты и шпильки. Это высверливание. Метод очень трудный. Он гораздо сложнее всех вышеприведенных и является самым опасным. Существует риск повредить резьбу в отверстии блока двигателя или ГБЦ. Следует надежно удерживать дрель, так как если это блок цилиндров, то существует серьезный риск повредить дорогостоящую деталь. Шпилька зачастую изготавливается из более твердых сортов стали, а головка выполняется из алюминия. Корпус коллектора – чугунный, поэтому он тоже мягче стальной шпильки. Сверло обязательно уйдет от твердой шпильки к более мягкому металлу. Особенно часто это случается, если работа проводится в ограниченном пространстве, а дрель установлена под небольшим углом. Принцип высверливания заключается в следующем: нужно строго в центре шпильки проделать отверстие тонким сверлом, предварительно накернив его, затем в дрель установить более толстое и повторить всю процедуру.

Основное здесь – сверление строго по центру. Когда от тела шпильки не останется практически ничего, стенка станет тонкой. Ее можно будет сломать. Следует очень аккуратно ломать остатки шпильки при помощи предварительно заточенной проволоки или пинцета. Нужно помнить, что любые действия проводятся максимально медленно и аккуратно. Если действовать сгоряча, нужно будет задумываться не о том, как выкрутить сломанную шпильку блока, а еще и о том, как восстановить саму ГБЦ. А это существенные затраты.

Используем кондуктор

Можно значительно упростить операцию высверливания сломанных шпилек. Это актуально для тех, кто часто ремонтирует двигатели. Поможет мастеру простейший кондуктор. Размеры детали берутся с реальных двигателей. На кондукторе, а это металлическая пластина, высверливаются такие же отверстия в тех же местах, что и на головке, а также на коллекторе. Еще в кондукторе делают отверстия для втулок. Они будут удерживать деталь от перемещения на блоке.

С помощью подобных приспособлений можно значительно облегчить выполнение задачи и разобраться с тем, как выкрутить сломанную шпильку из выпускного коллектора высверливанием, не повредив при этом сам коллектор.

Экстракторы

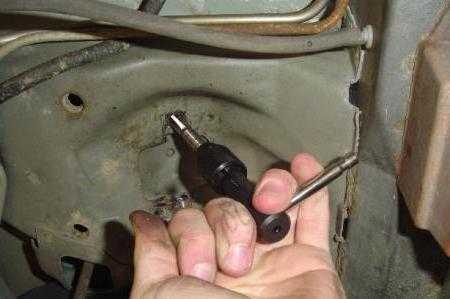

Экстрактор – это специальное приспособление, позволяющие удалить остатки неисправных крепежных элементов или же выкрутить сломанную шпильку. Приспособление очень простое и в то же время гениальное. Для того чтобы извлечь застрявшую или сломанную деталь, нужно ее как-нибудь зацепить, а затем выкрутить. А делается все это очень просто. Требуется просверлить в центре шпильки отверстие, заклинить в нем какой-нибудь инструмент в форме конуса или цилиндра, затем при помощи этого инструмента уже вывернуть болт. Это и есть экстрактор. Данные приспособления значительно облегчают решение таких вопросов, как выкрутить сломанную шпильку из коллектора или из любых других мест.

Существует несколько видов экстракторов:

  • Клиновидные.
  • Стержневые.
  • Спиральные.
  • Винтовые.

Сейчас эти приспособления можно приобрести в наборах, но есть они в продаже и по отдельности. Специалисты рекомендуют использовать именно эти инструменты. Они значительно облегчают решение трудных ситуаций, таких как сломанные болты.

Выбор стали для шпильки

Часто автомеханики сами занимаются изготовлением шпилек. Они рекомендуют делать эти крепежные элементы из таких марок стали: 35, 40, 45, 50, 55, 60. Если изготовить новую крепежную деталь из такого металла, в результате получится изделие с достаточной прочностью на разрыв.

Если шпильки будут приобретаться в магазинах, не стоит выбирать самые дешевые или те, которые увидели на прилавке автомагазина. Наиболее надежные изделия имеют номер деталей – 13517010. Предпоследняя цифра говорит о том, что эта шпилька имеет достаточную прочность на разрыв.

Перед тем как вкрутить шпильку…

Чтобы потом не задумываться о том, как выкрутить сломанную шпильку, прежде чем приниматься за работу, рекомендуется смазать деталь графитовой, а лучше медной смазкой. Пусть лучше элемент выкрутится вместе с гайкой, чем сломается. И наконец, резьбу гайки тоже лучше обработать графитовой смазкой. В будущем это исключит обрыв или излом детали.

fb.ru

Как выкрутить шпильку ГБЦ: особенности, способы, замена шпилек

Резьбовые соединения — самые широко применяемые среди разъемных. Они бывают самых разных размеров, винты, болты и гайки присутствуют и в смартфоне и в атомном реакторе. Каждое соединение должно быть затянуто с должным усилием. Иногда резьба забивается грязью или становится жертвой коррозии. При попытке отвернуть соединение предельное усилие превышается, и резьба срывается. Доходит и до разрушения тела крепежных изделий. Для того, чтобы извлечь поврежденную шпильку из корпуса, применяют различные приемы.

Как выкрутить шпильку ГБЦ

Особенности и преимущества шпилек ГБЦ

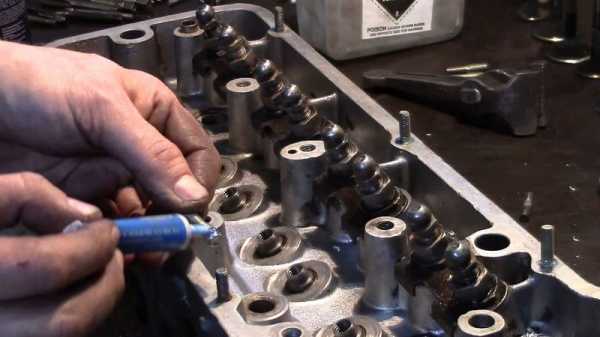

В любом моторе головка блока цилиндров (ГБЦ) крепится к самому блоку шпильками. Они вворачиваются в блок таким образом, чтобы обеспечить наилучшее и равномерное прижатие ГБЦ к блоку. Качественно обжатая прокладка исключает утечку масла и тосола и проникновение газов из цилиндра в картер двигателя. Крепежные изделия  изготавливают из высококачественной стали. Однако со временем резьба на них может подвергнуться коррозии, быть забита различными загрязнениями. Вследствие воздействия высоких температур эти загрязнения спекаются, и гайка «прикипает». При попытке выкрутить такую прикипевшую гайку при превышении предельного усилия либо срывается резьба, либо крепеж обламывается. В обоих случаях требуется заменить обломанную часть.

Шпильки ГБЦ

Замена шпильки

Опытные мастера рекомендуют выкрутить и менять все шпильки одновременно. Детали из одной партии обладают близкими физико-механическими характеристиками, будут равномерно воспринимать нагрузки и прослужат намного дольше.

Перед тем, как выкрутить, следует обильно смочить резьбу жидкостью WD 40 или керосином. В крайнем случае, подойдет и тормозная жидкость. Если под рукой нет специального съемника, можно выкрутить газовым ключом. Тянуть нужно плавно, без рывков. Если сразу выкрутить не удается, следует нанести WD 40 еще раз и подождать 5-10 минут.

После того, как все соединения удалось выкрутить, следует заменить их на новый комплект. Резьбу можно смазать графитовой смазкой — это поможет легко выкрутить детали при необходимости. Далее следует установить ГБЦ по месту и начинать обтягивать гайки согласно схеме из руководства пользователя.

Замена шпильки

  • Сначала все гайки затягиваются до легкого сопротивления.
  • Ключом с динамометром добиваются паспортного значения усилия затяжки.
  • В последовательности, описанной в руководстве, окончательно обтягивают все гайки.

Гайки тоже можно смазать графитовой смазкой.

Как выкрутить оставшийся обломок

Если шпилька все-таки обломилась — не надо отчаиваться. Чтобы выкрутить обломанную часть, используют  несколько приемов. Одни требуют применения промышленного оборудования, для других достаточно несложной оснастки, доступной для домашнего мастера.

Как выкрутить сломанную шпильку

Если остался торчать обломок, то применяют один из приемов:

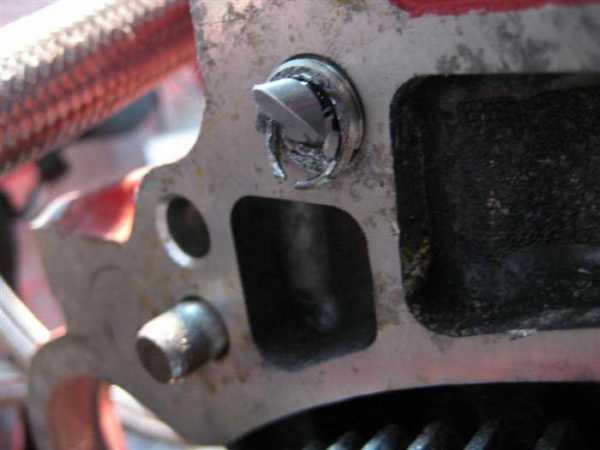

  • Надевают гайку чуть большего диаметра и приваривают ее. Далее ключом можно вывернуть сломанную шпильку.
  • Приваривают поперечный пруток (арматуру) длиной 30-40 см. Пользуясь им как воротком, можно выкрутить обломок.
  • Напильником затачивают верхушку под квадрат. Теперь обломок можно выкрутить воротком для метчиков.

Выкручивание обломавшейся шпильки

Если же слом произошел заподлицо с поверхностью ГБЦ (или другого агрегата), по обломок придется высверливать.

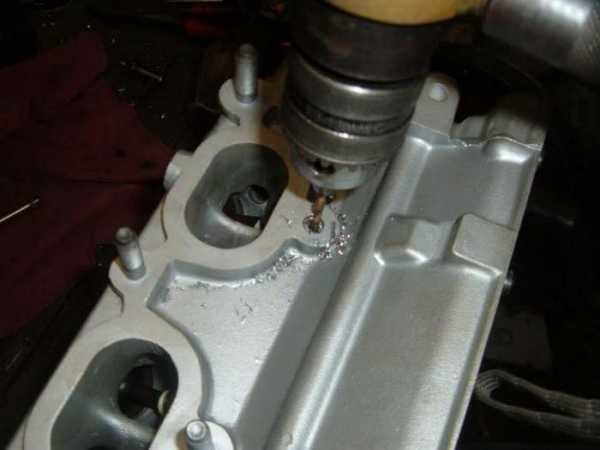

Высверливание резьбы обломавшейся шпильки

Перед сверлением следует накрыть ГБЦ плотной тканью, чтобы искры и отходы не попали в цилиндры.

Далее необходимо угловой шлифмашиной с абразивным диском выровнять поверхность обломка. Она должна стать строго горизонтальной. В средине накернивают точку.

Далее берут сверло диаметром чуть меньше, чем внутренний диаметр резьбы. Лучше всего положить ГБЦ на рабочий стол стационарного сверлильного станка — так меньше риск отклонения сверла от вертикали.

Высверливание резьбы обломавшейся шпильки

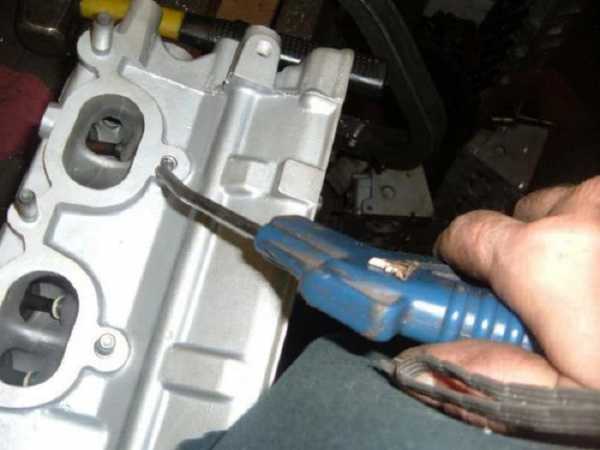

После прохождения отверстия на всю глубину следует выкрутить из него останки высверленного обломка, используя пассатижи или острогубцы. Далее обязательно нужно пройти отверстие комплектом штатных метчиков.

Замена шпильки ремонтной деталью с нарезанием большей резьбы

Если все вышеописанные мероприятия завершились неудачей — есть еще один способ замены. Для этого берется так называемая ремонтная шпилька большего диаметра. На месте старого отверстие сверлится новое, большее. В нем нарезается резьба соответствующими метчиками, и заворачивается ремонтная шпилька. Разумеется, для нее придется взять и соответствующую гайку.

При установке головки нужно быть особо внимательным, чтобы не повредить резьбу на новой шпильке — она будет входить в отверстие на ГБЦ с меньшим зазором, чем штатные.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Как выкрутить обломанную шпильку - Крутой Лайфхак

Облом шпильки — один из распространенных дефектов, с котором может столкнуться автолюбитель. Шпильки используются во многих узлах автомобиля. Но если у вас нет машины, то это не значит, что вам никогда не попасть в данную ситуацию, ведь сломаться также может и болт.
Способ по извлечению обломка, который покажу я, как мне кажется, является одним из самых простых и действенных. Он подойдет даже тогда, когда обломок засел глубоко внутри на 2-4 мм.



Извлекаем обломок шпильки

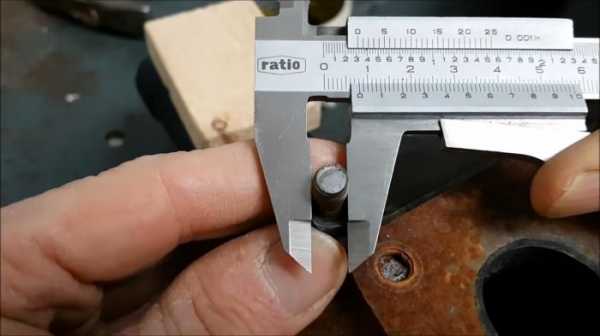

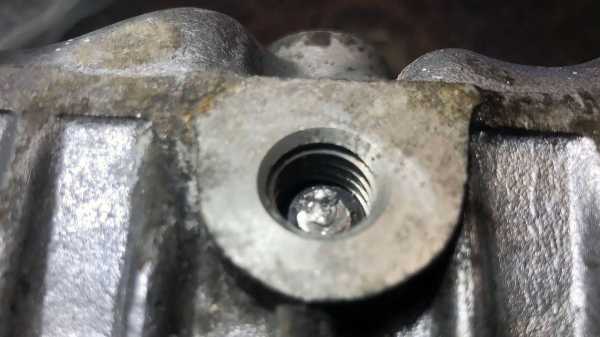

Итак, приступим. Для начала измерим диаметр шпильки по ее обломку оставшемуся снаружи. В моем случае он 8 мм в диаметре.

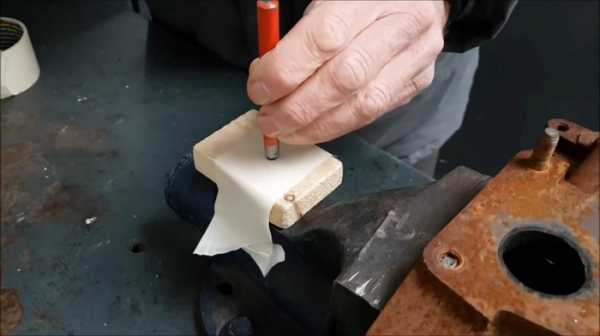

Берем деревянный брусок, и наклеиваем сверху на него 3 слоя малярного скотча. Затем проделываем отверстие во всех трех слоях диаметром меньшим на один миллиметр.



Вырезаем произвольный контур. И у нас получилась такая прокладка.



Наклеиваем ее на отверстие с обломком шпильки. Данная прокладка защитит резьбу при сварке.

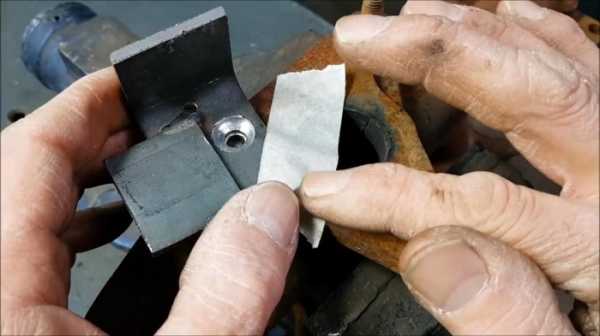

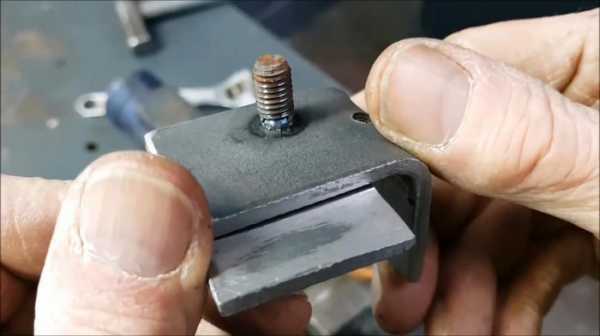

Далее, необходимо взять любой Г-образный стальной уголок толщиной 2-5 мм. И просверлить в нем отверстие 7 мм в диаметре.



С обратной стороны большим сверлом сделать отверстие под конус.

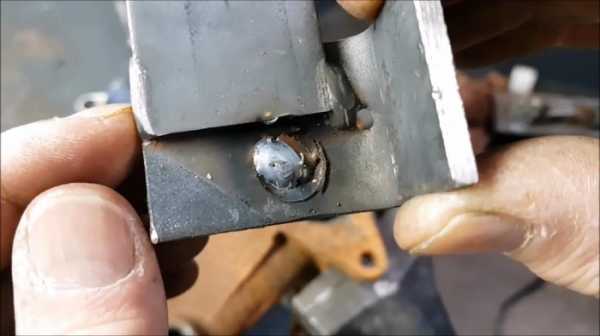

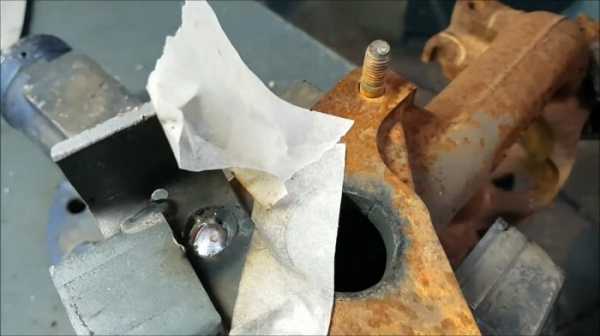

Ставим уголок на отверстие и фиксируем отрезками малярного скотча, чтобы во время сварочных работ он не упал.



Отверстия должны строго совпадать.



Время сварки. Желательно использовать полуавтоматический сварочный аппарат. Ну если нет, берите обычный, с тонким электродом.



Сначала наплавляем слой на обломок.



Вот так это выглядит после первого раза. Чуть подождем.



Наплавляем ещё слой для надежности.



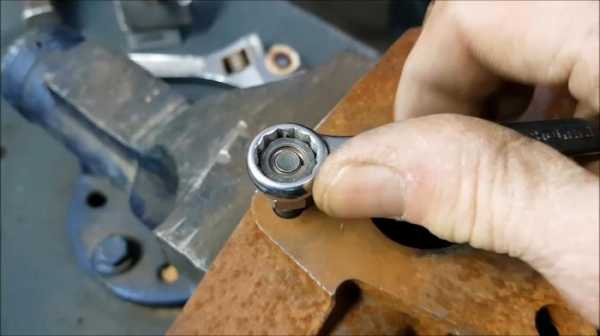

Ну а теперь, можно пробовать вывинчивать шпильку.



Все отлично вывинтилось. Сварка прогрела обломок и он стал легче вывинчиваться.



Так это выглядит вблизи.







Ставим новую шпильку

Как видите, ни резьба ни участок вокруг, ничего не пострадало после сварки. Зашкуриваем площадку наждачкой.

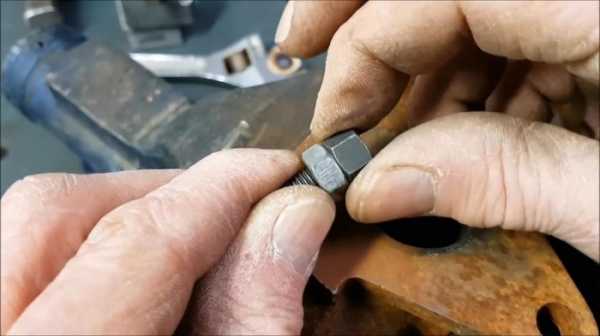

Берем новую шпильку, навинчиваем на нее две гайки с одной стороны и притягиваем их друг к другу.



Завинчиваем в блок ключом.



Удаляем гайки.



Вот такой нехитрый и очень действенный способ. По крайне мере это проще, чем сверлить ровное отверстие под экстрактор, что на мой взгляд невероятно сложно.

Источник

Еще один более простой способ, но менее эффективный если шпилька сильно прикипела,  в видео:

coollifehack.ru

Как выкрутить сломанный болт из блока двигателя: популярные способы

В процессе ремонта машины владельцы авто нередко сталкиваются с проблемой невыкручивающихся болтов. Ремонтировать автомобиль нужно, а крепежи детали, которую требуется снять, заржавели, закисли. Происходит это по причине воздействия внешних и внутренних факторов: дождя, снега, копоти, скопления масла, окисления и адгезии металлов. Дело осложняется еще и тем, что болты и шпильки автомобильных соединений затягиваются с довольно большим моментом. Проблемная ситуация, если нужно выкрутить сломанный болт из блока двигателя. Ее и следует разобрать подробнее.

Эффективные способы извлечения сломанного болта из блока двигателя

Мало того, что болты закисают, они также могут быть затянуты слишком сильно или закручены не по резьбе. На эксплуатации это может и никак не отразится, но при очередной разборке соединения выкрутить метиз будет трудно. Приходится прикладывать большие усилия. Из-за этого возникают следующие последствия:

  • срывается резьба;
  • крепеж трескается;
  • обламывается шляпка.

По одной или нескольким причинам крепеж не получается выкрутить из посадочного места обычным способом.

Если речь идет о ГБЦ, то здесь используется большой момент затяжки, поэтому и возникают вышеперечисленные последствия. Перед тем как выкручивать сломанный болт, нужно выполнить подготовительные мероприятия:

Очистить сам метиз и площадку вокруг него от скопившегося масла, ржавчины, грязи с помощью металлической щетки и растворителя. Затем соединение следует дополнительно обработать проникающими составами, например WD-40, тормозной жидкостью или чистым машинным маслом. Благодаря этой процедуре болты должны откиснуть.

Если болт сломался выше резьбовой поверхности

Такой случай относится к легкому, потому что выступающая шпилька означает, что болт хотя бы немного выкрутился, а еще это позволяет использовать зажимные инструменты, а также производить другие манипуляции для выкручивания обломка отверткой или с помощью стержня.

  1. Чтобы разбить ржавчину и сорвать метиз, рекомендуется предварительно постучать по крепежу молотком через надставку, нагреть его индукционным нагревателем болтов или паяльной лампой. Прокручивающуюся шпильку выкручивают пассатижами, разводным ключом или другим похожим инструментом.
    При обстукивании не стоит прилагать больших усилий, потому что можно нарушить резьбу в отверстии или повредить другие детали.
  2. Используя ножовку по металлу или болгарку, в обломке также прорезают шлицы под плоскую или крестовую отвертку, а затем выкручивают его.
  3. Если обломок выступает над поверхностью на достаточную высоту, то в теле можно просверлить сквозное поперечное отверстие, в которое затем вставляют толстый длинный гвоздь, металлический стержень или даже отвертку. Выступающие части подручного инструмента позволят не только воздействовать на остаток болта, но и сыграют роль рычага.

Если болт обломался заподлицо с поверхностью или ниже ее

Такой метиз выкрутить сложнее всего. Простые инструменты типа плоскогубцев не подойдут, потому что шпильку не за что ухватить, поэтому используются другие методики: высверливание или наваривание дополнительных деталей. Спорный и не всегда доказывающий свою состоятельность метод – клей типа жидких гвоздей. Надежность фиксации вызывает сомнения, тем не менее, если состав есть под рукой, попробовать его стоит.

Выбор способа определяется по следующим признакам:

  • Если крепеж, до того как обломился, прокручивался, значит, его можно легко выкрутить, но нужно наварить «шляпку».
  • Если метиз крепко посажен, то шпильку придется высверливать.

Ниже будут подробно рассмотрены оба метода.

Извлечение при помощи сварки

Чтобы извлечь болт, который прикипел, из отверстия при помощи сварки, необходимо приобрести метиз подходящего диаметра со шляпкой. Затем новый элемент приваривают при помощи сварочного аппарата к сломанному крепежу. Этот метод подходит, если обломок не заглублен в отверстии.

Эксперты не советуют прилагать чрезмерных усилий при выкручивании метиза, потому что сварочный шов в месте соединения обычно получается хрупким.

Использование дрели и экстрактора

Если обламывается болт в блоке двигателя, то он зачастую повреждается ниже поверхности детали или заподлицо. В таком случае поможет дрель с тонкими сверлами либо экстрактор.

Способы извлечения с помощью дрели:

  1. В теле шпильки высверливают несколько отверстий, а затем соединяют их в одно. Потом, используя отвертку, выкручиваются остатки метиза.
    Сверлить необходимо с осторожностью, чтобы не повредить отверстие в блоке двигателя.
  2. Если под рукой есть подходящий по диаметру метчик для нарезки левой резьбы, то, сделав отверстие сверлом меньшего диаметра в шпильке, следует нарезать внутри нее резьбу. Затем в отверстие вкручивается другой болт, соответственно также с левой резьбой, и с его помощью обломок выходит на поверхность.
  3. Используя несколько сверл от меньшего диаметра к большому, поочередно рассверливают отверстие в шпильке до тех пор, пока стенки не станут максимально тонкими. Остатки метиза пытаются сломать и вытаскивают с помощью пинцета.

Чтобы сверло не уводило, центр следует накернить. Чрезвычайно важно начать сверлить именно по центру, иначе будет повреждена резьба детали. Тогда придется «прогонять» старую резьбу в отверстии или нарезать новую и использовать болты большего диаметра.

Особенно сложно выкрутить каленый болт. Мастера с опытом советуют использовать для этого переточенный победитовый бур по бетону подходящего диаметра.

Практически наверняка удастся выкрутить обломок спиральным экстрактором. Этот инструмент специально предназначен для извлечения обломанных метизов. Он имеет левую резьбу, поэтому при вкручивании инструмента крепеж, наоборот, выкручивается. Чтобы воспользоваться экстрактором, сначала нужно выполнить отверстие в теле болта. Затем вывертыш вкручивается в стержень. На обратной стороне экстрактора имеются грани под гаечный ключ или головку. С помощью этих инструментов и извлекают экстрактор вместе с обломком. Не всегда получается легко удалить остаток стержня с самого инструмента. Обычно с этой целью деталь обстукивают молотком.

Чтобы выбрать наиболее подходящий способ выкручивания болтов из блока двигателя, необходимо учитывать характер повреждения, а также наличие необходимых инструментов и навыков их применения. Нужно действовать аккуратно, чтобы не пришлось восстанавливать посадочные отверстия. Если попытка оказалась неудачной, следует обратиться к более опытным мастерам.

krepezhinfo.ru

Шпилька гбц: разновидности и ремонт неполадок

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

Двигатель автомобиля – одна из важных частей, требующая постоянного внимания. Головка блока цилиндров – это, пожалуй, самая уязвимая его часть. При возникновении неисправностей, может потребоваться значительный ремонт, вплоть до капитального.  Даже оборванные шпильки принесут массу неприятных моментов.

Особенности и преимущества шпилек ГБЦ

Практически каждое авто, для крепления головки блока, оснащают именно шпильками, а не серийными болтами. Сталь, использующаяся для их изготовления, позволяет значительно повысить уровень обтяжки прокладки под головку двигателя. При этом обеспечивается надежное уплотнение прокладки и устраняется вероятность протечек масла и охлаждающей жидкости.

Уплотнение прокладки шпильки гбц

При долгом использовании из-за старения металла эта запчасть головки блока цилиндров требует замены. Возможна поломка при снятии головки. Работа достаточно кропотлива и требует больших затрат сил.

Выполнение всех работ необходимо проводить поэтапно и соблюдать некоторые рекомендации.

Замена шпильки

Плановую замену шпилек и ремонт головки лучше проводить одновременно. При простой замене, пред тем как выкрутить ее следует смочить тормозной жидкостью или ВДшкой. Откручивать следует специальным вывертышем шпилек или газовым ключом. Выкручивание, особенно вначале, следует проводить плавно, без рывков.

Если не хватает усилия, можно использовать удлинитель. Здесь важно чувствовать усилие и не пропустить момент, когда шпилька начнет скручиваться и ломаться. При первых признаках, лучше нанесите еще раз тормозную жидкость и дайте ей постоять. Займитесь следующей деталью. Шпилька выкручена, переходите к следующей. После откручивания всех шпилек возвращаемся к закисшей детали.

Откручивание шпилек

Пытаемся выкрутить ее. Может получиться, но нередко такая деталь обламывается. Если получилось, устанавливаем головку с прокладкой на место и начинаем затягивать гайки по схеме, соблюдая момент обтяжки:

  1. Сначала подтягиваем каждую гайку, идя по кругу специальным ключом с динамометром;
  2. Затем проходим несколько раз после небольшого перерыва для уплотнения прокладки;
  3. Делаем окончательную обтяжку гаек. Момент затяжки ГБЦ для разных моделей двигателей разный, это значение лучше узнать из руководства по ремонту.

Как выкрутить оставшуюся в блоке резьбу?

Здесь есть два варианта, но каждый из них начинается с высверливания обломка. Для этого, следует укрыть блок двигателя плотной тканью для предотвращения попадания в двигатель искр и грязи, затем подрезаем болгаркой верхнюю часть и накерниваем ее строго посередине.

Высверливание резьбы обломавшейся шпильки

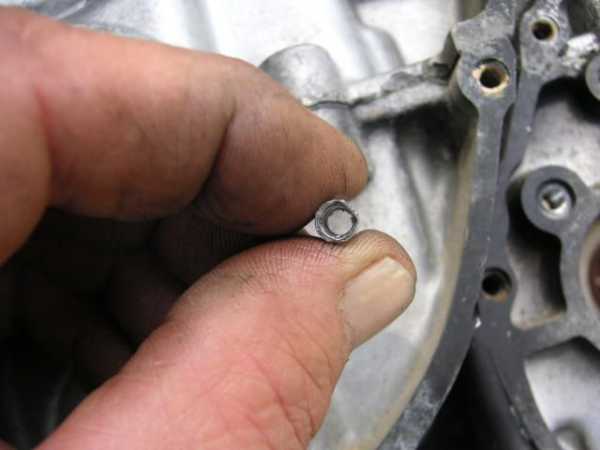

Сверлом немного меньшего диаметра высверливаем обломки на сверлильном станке, а чаще всего электродрелью. Здесь очень важно держать инструмент строго вертикально, без перекоса. Доходим до края обрезка и пробуем выкрутить остаток резьбы. Для этого перед тем как выкрутить можно попробовать прогнать ее метчиком или попытаться тонким зубилом забить вовнутрь кромку металла, освобождая нитки резьбы.

Высверливание резьбы

Если вас постигла неудача при откручивании или сверлении, необходимо переходить ко второму варианту.

Замена шпильки ремонтной деталью с нарезанием большей резьбы

Перед выполнением работ необходимо приобрести ремонтную шпильку. Ремонтная шпилька – это деталь, с одной стороны которой накатана резьба для накручивания гайки, а другая имеет большую резьбу.

Для примера, шпилька на Ваз с резьбой М-8. На ремонтной, с одной стороны будет резьба М-8, а на другой лучшим вариантом будет накатка резьбы М-9. При таком варианте сверлом 7,8 мм прогоняем наше отверстие с обломком. Очищаем отверстие от остатков старой резьбы. Машинным метчиком М-9 нарезаем резьбу и накручиваем ремонтную шпильку. Дальше устанавливаем головку.

Нарезаем резьбу

По такому же алгоритму можно заменить обломок свечи зажигания. Ремонт свечного отверстия и доставание обломанной свечи проводится в несколько этапов. Как выкрутить обломанную свечу, вам расскажет на Ютубе множество видеороликов. Сначала попытаемся открутить обломок. Как правило, она ломается сразу за шестигранником, поэтому смачиваем ВД-40 или тормозной жидкостью резьбу и даем постоять. Затем специальным ключом с динамометром выкручиваем обломок.

Получилось – хорошо. Нет, в этом случае обращаемся к токарю для вытачивания футорки. Пока она делается, подводим поршень под это отверстие для перекрытия канала и предотвращения пропадания в картер стружки и грязи. Высверливаем большее отверстие, нарезаем резьбу и закручиваем футорку. Внутренняя резьба сделана под вашу свечу, в нее закручиваем свечку и пользуемся автомобилем.

Выполнив все работы по замене, ремонту и нарезанию внутренней резьбы на двигателе вашего авто, вы получаете новые знания и умения, а также экономите семейный бюджет.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

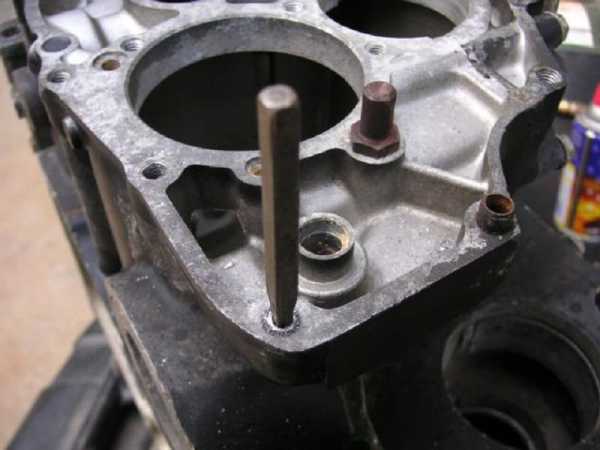

Как выкрутить шпильку из блока двигателя?

Иногда во время ремонта двигателя или другого механизма,  возникает ситуация когда необходимо выкрутить шпильку. Происходит это по разным причинам, например: сорвали резьбу на шпильке или необходимо притереть плоскость картера а шпильки мешают, в общем ситуации бывают разными. На самом деле  работа эта не такая простая как может показаться на первый взгляд. Не имея определенных навыков и опыта в этом деле можно запросто сломать шпильку и это будет не «айс». В этой статье я постараюсь изложить основные принципы, соблюдая которые можно с большой долей успеха выкрутить любую шпильку.

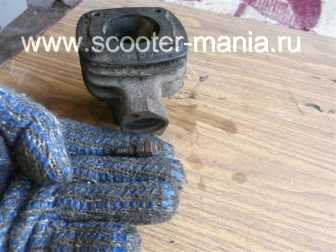

Итак, начнем пожалуй. Такая ситуация: нам нужно выкрутить шпильку из картера двигателя «Иж Планеты»,  Берем две гайки (желательно высокие), накручиваем на шпильку сначала одну гайку, потом другую, при помощи двух ключей зажимаем (чем сильней-тем лучше) гайки относительно друг друга, потом одеваем ключ на нижнею гайку и выкручиваем шпильку из картера.

Тоже самое.

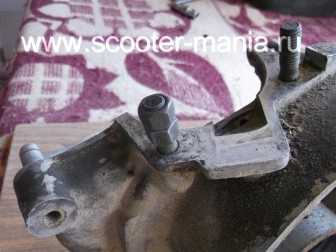

А теперь давайте представим типичную ситуацию: навернули вы две гайки, потянули за ключ, а шпилька не «хочет» выкручиваться (прикипела). В этом случае прикладывать большое усилие к ключу не стоит, так как шпильки не «любят» скручивающей нагрузки и лопаются. Чтобы немного помочь шпильке открутится ее надо хорошенько прогреть, кстати шпильку на цилиндре мне удалось открутить только после нагрева.

Берем газовую горелку, и начинаем греть шпильку, после прогрева точно также накручиваем на нее гайки и выкручиваем из картера. Для того чтобы во время локального нагрева обезопасить картер от деформаций накрываем участок нагрева листом жести.  В алюминиевом картере шпильку сильно греть не стоит, так как существует большая опасность повреждения картера в месте входа в него шпильки! Если картер металлический шпильку можно греть хоть до красна-без опаски. Обычно после прогрева, любая даже самая «закисшая» шпилька выкручивается без особого труда.

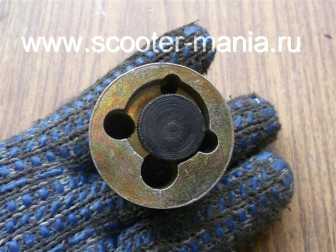

Как я уже говорил выше, шпильки не «любят» скручивающей нагрузки, поэтому длинные шпильки лучше всего выкручивать с помощью шпильковерта. Шпильковерты бывают разных размеров, я себе купил под самые ходовые размеры: 6мм, 8мм, 10мм, 12мм. К сожалению шпильковертом не везде можно подлезть и это его единственный недостаток.

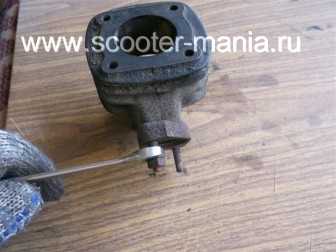

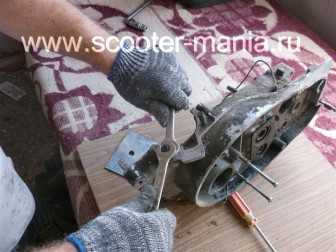

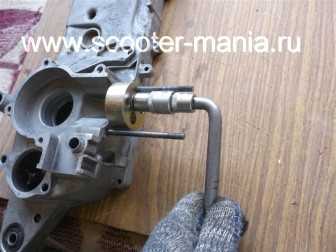

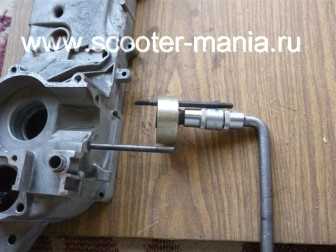

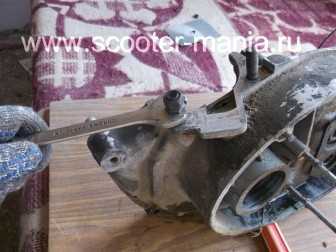

Одеваем шпильковерт как можно ближе к месту вхождения шпильки, вставляем ключ и выкручиваем ее.

Еще вариант.

scooter-mania.ru

Приспособление для высверливание обломанных шпилек.

Большинство водителей, самостоятельно ремонтирующих свои автомобили, сталкивались с необходимостью высверливания обломанной шпильки, например выпускного коллектора. Ведь шпильки крепления выпускного коллектора легко ломаются, так как они работают в тяжёлых условиях — температура выпускного коллектора достигает 400 градусов. И от постоянного нагрева и охлаждения, материал шпилек корродирует, и продукты коррозии работают не хуже хорошего клея, намертво схватывая резьбовое соединение гайки и шпильки. К тому же металл шпильки становится хрупким и часто она обламывается. В этой статье будет описано как высверлить обломанную шпильку, и как сделать для облегчения высверливания в труднодоступном месте несложное приспособление — простейший кондуктор.

Опытный автовладелец всегда старается предотвратить процесс закисания гаек и шпилек, например заказав более высокие гайки из нержавейки или латуни, закрывающие всю резьбу на шпильке. А некоторые вкручивают колпачковые гайки, которые сейчас уже есть в продаже. Кроме того, резьба смазывается графитной смазкой, которая уменьшает риск пригорания и прикипания резьбы крепежа.

И перед отворачиванием гайки, резьбовое соединение рекомендуется смочить проникающей жидкостью, например распространённой «вэдэшкой»(WD 40), можно тормозной жидкостью, керосином, соляром, или хотя бы уксусом. Если и это не помогает открутить прикипевшую гайку, тогда желательно нагреть её небольшой газовой горелкой, или хотя бы термофеном.

Но всё таки температура нагрева коллектора и выпускной трубы, делает своё дело, и металл шпильки, при длительной работе в условиях высокой температуры и вибраций, изменяет свои свойства, и далеко не в лучшую сторону. В теле шпильки появляются микротрещины, и в итоге, даже не сильно надавив на гаечный ключ, гайка даже и не думает отворачиваться, а шпилька легко «срезается».

Когда обломана даже одна, ну или несколько шпилек выпускного коллектора, то нарушение герметичности стыка коллектора и головки, или стыка коллектора и выпускной трубы, сопровождается не только громким выхлопом, но и неприятным запахом, и даже может привести к пожару. И как правило замена прокладок на новые делу не поможет, нужно аккуратно высверлить обломанную шпильку, «прогнать» резьбу метчиком, и вкрутить новую шпильку.

На практике это сделать не так просто, как на словах, особенно в неудобном (труднодоступном) месте, когда мотор находится на машине. Естественно, когда двигатель снят для ремонта, всё намного проще, но чаще приходится орудовать дрелью в очень неудобном положении под капотом (когда мотор на своём месте).

Прежде чем высверливать обломанную шпильку, следует попробовать приложить к остатку шпильки подходящую по размеру гайку, и попробовать приварить эту гайку к телу отломанной шпильки. Варить естественно удобнее полуавтоматом, а не электродом. И риск прихватки тела шпильки к алюминиевому телу головки или к чугунному телу коллектора (бывают и головки из чугуна) минимален, так как алюминий или чугун, стальной проволокой полуавтомата в таком случае не варится. После приварки гайки её отворачивают ключом вместе со шпилькой, и это часто удаётся, так как нагретая шпилька как правило откисает и откручивается.

Но бывает, что очень неудобно (мало места) сделать качественную прихватку сваркой, тогда можно попробовать ещё один способ, с помощью специального инструмента — набора буравчиков, как на фото слева. Такие наборы уже легко найти в продаже. Из набора выбирается подходящий по диаметру буравчик, в шпильке просверливается отверстие, для захода буравчика и он вкручивается в отверстие шпильки.

Резьба его левая, то есть крутить его надо против часовой стрелки, и шпилька выкручивается тоже влево. При заглублении, конус буравчика заглубляется и настаёт такой момент, когда заглубляться дальше не позволяет просверленное отверстие. В этот момент и начинает откручиваться обломок шпильки.

Однако выкрутить обломок шпильки коллектора часто даже этим инструментом не удаётся. Так как температура и коррозия сделали своё дело и обломок шпильки буквально срастается с телом головки или низа коллектора. А металл буравчика твёрдый, но достаточно хрупкий, и он может сломаться. Это приводит к ещё большим проблемам, так как высверлить твёрдую сталь обломка буравчика обычным сверлом не получится. Мне помогло в таком случае победитовое сверло, но возни было много.

Так как при высверливании обломка буравчика, сверло точно уйдёт от центра. Что бы этого не произошло, нужно использовать кондуктор, о котором ниже.

Самый надёжный способ  — нужно высверлить остатки шпильки, а затем прогнать резьбу метчиком. Очень важно, чтобы при сверлении сверло не ушло в сторону, ведь шпилька сделана из более твёрдой стали, а тело головки из более мягкого алюминия ( тело коллектора из чугуна тоже мягче стальной шпильки, это если вы будете высверливать обломанную шпильку в соединении низа коллектора и выпускной трубы).

И сверло всегда уводит от шпильки в более мягкий металл, особенно если сверлят в ограниченном пространстве и дрель под небольшим углом. Естественно дрель нужно стараться держать строго перпендикулярно высверливаемой плоскости. Бывают мастера, с хорошим глазомером и нормально делающие такую работу без каких либо приспособлений.

Для этого сперва находится центр шпильки, хорошо кернится керном, а затем сначала небольшим сверлом на 3 — 4 мм просверливается направляющее отверстие для более толстого пяти миллиметрового сверла, ну а затем используют сверло на 6,5 мм. Высверливания сверлом такого диаметра, достаточно для дальнейшего удаления шилом, или остро заточенной отвёртки остатка 8-ми миллиметровой шпильки. Или просто резьба прогоняется метчиком М8 и остатки шпильки превращаются в стружку.

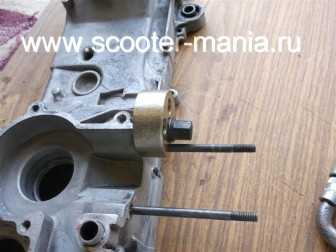

Установленное на шпильки приспособление, для точного высверливания обломка шпильки.
1 — пластина основание, 2 — гайка крепления кондуктора, 3 — длинная втулка для сверла, 4 — целая штатная шпилька, 5 — короткая втулка для шпилек.

Но упростить операцию по точному высверливанию обломанных шпилек, особенно тем мастерам, кто постоянно занимается ремонтом, поможет простейшее приспособление (кондуктор), например такой, как на рисунке слева. Размеры этого кондуктора, показанные на чертежах ниже, рассчитаны для точного высверливания шпилек, которые соединяют нижнюю часть жигулёвского коллектора с выпускной трубой.

Но аналогичный кондуктор можно сделать и для высверливания шпилек, которые соединяют коллектор с головкой двигателя, и причём для любой машины. Следует только точно измерить расстояние между шпильками именно вашего двигателя, и затем просверлить на таком же расстоянии отверстия для втулок 3 и 5.

Можно даже не измерять расстояние между шпильками мерительным инструментом, а просто приложить к шпилькам лист картона, и тихонько обстучать картон по шпилькам молоточком. Точный слепок расположения именно ваших шпилек будет обеспечен.

Потом вырезав отверстия для шпилек в картонном шаблоне, надеваем шаблон на шпильки, и обстукиваем молоточком в районе обломка шпильки и таким образом определяем место для длинной втулки 3. И по этому картонному шаблону, вырезается пластина 1 (основание) из листовой стали, толщиной 12 мм, в которой сверлятся отверстия для втулок 3 и 5 (согласно шаблону).

В отверстия пластины вставляются направляющие втулки, которые вытачиваются на токарном станке согласно чертежу слева. Причём короткие втулки 5, с внутренним диаметром отверстий 8,1 мм, предназначены для не обломанных шпилек, а более длинная втулка 3 (с внутренним диаметром 6,5 мм), вставляется в пластину там, где находится обломанная шпилька. И если обломанная шпилька сильно выступает наружу, то её выступающую часть нужно сточить.

Кстати, заказав токарю четыре короткие втулки 5 и одну длинную втулку 3, вы их впоследствии сможете использовать и для других пластин (приспособлений другой формы), так как втулки легко вынимаются из одной пластины и переставляются на другую.

Пластина (основание) прижимается к плоскости коллектора (или плоскости головки двигателя, если пластина будет сделана для высверливания шпилек головки) с помощью высоких гаек 2.

Все детали кроме втулки 3, можно изготовить из любой стали, какую найдёте. А вот втулку 3, в которой будет работать сверло, и которая не даёт сверлу уйти в сторону, следует выточить из прочной легированной стали (хотя бы Ст 45, 50) и закалить. Иначе втулки из обычной стали надолго не хватит и её внутреннее отверстие быстро износится.

При вытачивании новой шпильки, взамен обломанной, следует знать, что выточить её из любой доступной стали нежелательно. К примеру наиболее доступная сталь Ст.3 имеет предел прочности на разрыв 39 — 49 кгс/мм², и этой прочности для изготовления шпилек выпускного коллектора недостаточно. Для шпилек подойдёт более прочная сталь марок Ст.35, 40, 45, 50, 55, 60 (по ГОСТ 1050 — 88).

Изготовив новую шпильку из одной из перечисленных выше сталей, прочность на разрыв её будет достаточная, в пределах от 50 до 80 кгс/мм². Если будете покупать, а не заказывать токарю новые заводские шпильки, то не берите первые попавшиеся на прилавке, а только те, которые имеют нормальную упаковку с номером детали — 13517010. Предпоследняя цифра 1 в этом номере, свидетельствует о прочности шпильки на разрыв в пределах 50 — 80 кгс/мм².

При вворачивании в тело головки или коллектора новой шпильки, смажьте её резьбу графитной или медной смазкой, пусть лучше впоследствии, при попытке отвернуть гайку, выкрутится шпилька вместе с гайкой, чем она обломается. Ну и перед накручиванием гайки на шпильку, естественно и резьбу гайки тоже смазываем «графиткой».

Изготовив подобное приспособление для высверливания обломанных шпилек коллектора и не только для него, вы намного упростите и ускорите операцию по удалению обломка шпильки (особенно если занимаетесь ремонтом профессионально), и риск порчи тела головки или коллектора при высверливании, сведётся к нулю, успехов всем.



suvorov-castom.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
