Выпиливание лобзиком » Клуб Домашних Умельцев

Выпиливание для начинающих

Художественное выпиливание из фанеры является одним из видов самодеятельного искусства. Оно позволяет создавать различные художественные изделия домашнего обихода. Материалом для

Винтажная рамка для фотографии

Еще совсем недавно для того, чтобы сделать фото нужно было купить фотоаппарат и пленку, сделать снимок и потом проявить пленку и распечатать фотографию, а сейчас каждый может

Карета своими руками

Где-то на этих страницах уже была схема выпиливания лошади. Чтобы она не чувствовала себя одинокой прилагаю схему выпиливания кареты.

Уличный фонарь из фанеры

Приятно посидеть летним вечерком на свежем воздухе при свете фонаря. Но не каждый сможет выковать корпус фонаря, да и купить такой будет не дешево.

Настоящий экскаватор своими руками

Лето в разгаре! Сильная часть человечества потянулась к пивным бокалам, а могла бы уделить больше времени своим чадам)) Вот например почему бы не сделать своему сынишке

Журнальный столик своими руками

Раньше, когда мы были самой читающей нацией, столик назывался журнальным. Сейчас мало кто читает печатную продукцию, но все же, как предмет мебели, такой столик еще не изжил себя.

Салфетница своими руками

Среди некоторых представителей рода людского сохраняется привычка использования салфеток в процессе поглощения продуктов питания ))

Панно “Ведуны 2”

Панно служит составной частью Панно “Ведуны”. Изделие выполнено из 4мм фанеры; размер 250 на 290мм. Поделка выполнена с помощью ручного лобзика и пилки Kraftool №3.

Схема выпиливания головы лисы

Для любителей развешивать трофеи на стенах, но не любителей ради этого убивать невинных животных – очередной трофей в виде головы лисы.

Светильник

Настенный светильник выполнен по образцу фотографии. Изделие повторено на 4мм фанере с помощью ручного лобзика. Внутренняя часть поделки заполнена лампочками новогодней гирлянды.

Бар-пушка из фанеры

Эта бар-пушка собирается из фанеры толщиной 6мм и 4мм. Скорее выпиливаете лафет, а саму пушку покупаете в магазине нужного вам калибра и системы ))



sdelaj.com

Выпиливание лобзиком из фанеры – советы и рекомендации

Узоры на фанерном листе – настоящее произведение искусства, содержащее в себе изящество и легкость. Для реализации своих идей почти не нужно никакого специального оборудования. Понадобится лишь лобзик и большое желание.

Выпиливание лобзиком из фанеры

Главное значение в процессе создания узоров на фанере имеет опыт общения с лобзиком, а также качество выбранного материала. Немаловажно и наличие удачных чертежей. Лишь в результате правильно перенесенного эскиза, вам удастся сделать из обычного листа фанеры произведение искусства.

Более подходящей для резки будет березовая фанера от 3 до 10 мм. Кроме нее понадобится:

• копировальная бумага, чтобы перевести узор
• стеклянная бумага, чтобы отшлифовать детали
• столярный или казеиновый клеевой состав, чтобы склеить детали протрава различных оттенков
• прозрачный лак.

Перед тем, как начать работу необходимо тщательно отшлифовать сырье мелкой стеклянной бумагой, после чего можно переводить узоры. Рисунки, имеющие вытянутые узкие элементы, нужно перевести на лист таким образом, чтобы они находились вдоль волокон лицевого слоя фанеры. Именно так будет обеспечена наивысшая прочность.

Сегодня фанеру разделяют на большое число видов, каждый из которых создан для конкретных задач. Стоит не забывать, что в ходе работы вам придется вдыхать мелкую пыль и испарения от фанеры, которые не во всем материале безопасны для здоровья.

Специалисты рекомендуют использовать листы, произведенные с применением карбамидоформальдегидных клеев. Такие листы промаркированы «ФК». Эта фанера продается в чистом виде либо с нанесением покрытия, к примеру, лака. На чистые листы удобнее переносить чертежи для дальнейшей резки ручным лобзиком. Листы промаркированные «ФОФ» предназначены для мебельного производства, однако чаще всего они выпускаются толщиной свыше 12 мм.

Марку «ФБ» разрабатывали как материал для лодок и яхт, поэтому стоимость ее довольно высока, но для резки она подойдет.

А вот марку «ФСФ» точно не стоит приобретать. Несмотря на свой привлекательный внешний вид, она довольно токсична, потому что ее производят с использованием фенольных смол.

Резьба на фанере может быть:

• ажурная
• узор на крашенном фанерном листе
• выпиловка
• комбинированный метод.

Выпиливание ручным лобзиком из фанеры

Имея свободное время можно сотворить совершенно разнообразные изделия из фанеры своими руками лобзиком. Устройство ручного лобзика довольно простое, он состоит из рамки с ручкой, верхнего и нижнего зажимных винтов. Именно между ними закрепляется небольшая металлическая пилка. Ее зубья обращены к ручке.

Перед тем, как приступить к переносу узора на фанерный лист, по его плоскости нужно пройтись шкуркой, потом выстелить копировальной бумагой, на которую положить узор и зафиксировать. Очертания узора обводятся карандашом.

Когда узор будет перенесен на фанерный лист, его необходимо сверить с оригиналом и исправить вероятные изъяны. Лишние штрихи всегда можно стереть ластиком.

Для беспроблемной работы в заднем зажиме верстака нужно поместить особый выпиловочный столик. Болванка укладывается на стол, одной рукой придется держать заготовку, а второй выпиливать.

При работе с внутренними штрихами нужно проколоть шилом или высверлить дыру в вырезаемой части. Туда же снизу вставить верхний конец пилки, рамку лобзика сжать и приладить пилку.

Далее стоит плотно прижать болванку к выпиловочному столику сверху и пропилить контур по разметочному штриху. Плавно двигайтесь сверху вниз, легко прижимая, чтобы избежать поломки пилки. Там, где линии узора резко поворачивают, нужно медленно повернуть заготовку, не переставая двигать лобзик.

Когда болванка выпилена, можно вынуть лобзик. Чтобы избежать поломки выступающих деталей, внешний край отпиливается в самом конце. После окончания этих работ, края необходимо обработать шлифовальной шкуркой.

Чтобы осуществлять качественное выпиливание, стоит запастись пилками специального назначения, представляющими собой довольно узкие и тонкие металлические полосы, с особыми насечками. Пилки отличаются по номерам. Номер зависит от толщины и ширины, а также величины насечек.

Также помощниками в работе станут особые верстачные дощечки для выпиливания, они же – выпиловочные столики. Их следует закрепить на краю рабочего стола с помощью зажимов, либо привинтить шурупами.

Чертежи для выпиливания лобзиком из фанеры

Электролобзик для фанеры

Электролобзик представляет собой довольно простое устройство, с помощью которого можно ровно распилить исходный материал. С этой задачей справится и человек без определенного опыта, однако для создания ажурных рисунков, придется потренироваться.

Главные моменты, которые стоит запомнить:

• самое главное – правильно подобрать пилку, чтобы создать ровный рез без рваного края, нужно установить тонкую пилку зубьями вниз
• необходимо позаботиться о прочном закреплении деталей, иначе ровного края не получится
• верный выбор пилки, для тонких и ровных пропилов стоит выбрать полотно с поднутрением.

Правила перенесения узора на фанеру такие же, как при работе с ручным лобзиком. Кривые линии поможет вырезать пилка с узким полотном, а круг получится посредством кругореза. Для создания абсолютно точного реза, стоит применить параллельный упор. Его закрепляют к лобзику винтами. На “лыжу” можно приладить направляющую линейку, помогающую сделать разрез параллельно прямой кромке.

Часто при выпиливании ажурных узоров мастера сталкиваются с необходимостью осуществления отверстий в фанере. Это можно сделать двумя способами:

• самый простой вариант – просверлить отверстие при помощи дрели
• второй способ подразумевает применение метода врезного или плунжерного пиления. Данный методом нужно пользоваться начиная отходной части материала. Пилу запускают в фанеру не очень близко к краю пиления, чтобы не испортить весь лист.

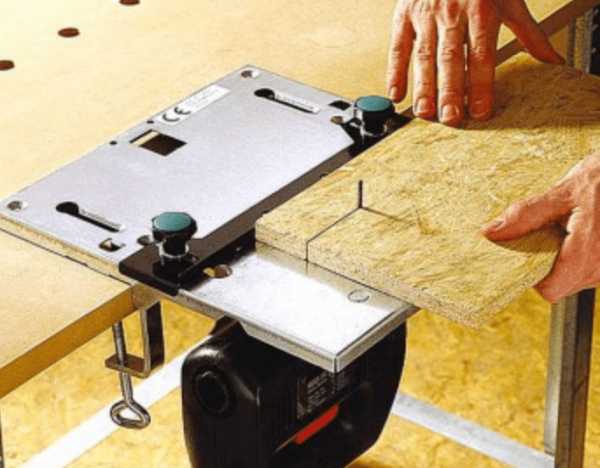

Для выпиловки фигурной детали можно установить аппарат под рабочим столом. Если вам удастся равномерно и постепенно двигать болванку, вы получите ровный рез без рваного края.

Детально изучив все правила и особенности работы с электролобзиком, можно понять, что это довольно простое в эксплуатации устройство. Стоит он, конечно, дороже ручного, но скорость и легкость работы вас покорят.

Выпиливание электролобзиком из фанеры

wood-prom.ru

чертежи, основные навыки фигурной резки и выпиливание простых фигур

Узорная резка фанеры – это одно из самых красивых произведений искусства, которое содержит в себе изящество и легкость. При этом чтобы воплотить свои идеи в готовое изделие практически не требуется прибегать к какому-либо дорогостоящему оборудованию – в большинстве случаев вполне достаточно наличия лобзика и желания творить. При правильном подходе — приобретение начальных навыков не такая сложная процедура как может показаться на первый взгляд.

Основную роль в процессе вырезания узоров из фанеры играет умение пользоваться лобзиком, а также свойств используемого материала. Также многое зависит от того, насколько удачно будут скопированы чертежи на выпиливание из фанеры — только посредством правильно перенесенного эскиза, вы сможете превратить обыкновенный лист фанеры в настоящее произведение искусства.

Резное изделие из фанеры: фотоБоковые стороны — чертежи на выпиливание лобзиком из фанеры шкатулки

В данной статье вам будет предоставлена подробная инструкция о том, как научиться вырезать основные фигуры из фанеры своими руками. Усвоив резку простых чертежных линий, вы поймете основные принципы данного процесса — в дальнейшем у вас не возникнет трудностей с освоением следующих ступеней мастерства. Также в ней будут описаны наиболее распространенные способы перенесения чертежей на заготовки.

Основные навыки фигурной резки

Основным инструментом для фигурной резки является ручной лобзик, посредством которого выпиливаются практически все детали – он имеет вид дугообразного держака с натянутой металлической пилкой. В большинстве случаев полотно пилы имеет зубчатую структуру, однако также встречаются пилки-струны с абразивным напылением, но так как в качестве исходного материала используется дерево их применение нецелесообразно. (см. также статью Кровать своими руками из фанеры: дешево и надежно)

Также существует электрическая модификация лобзика, который работает от сети 220W — его применение также допустимо, что существенно ускоряет процесс резки. Однако увеличенный вес инструмента усложняет вырезание плавных линий, что может оказаться серьезным недостатком для непрофессионала – если вы осваиваете азы с нуля, то гораздо сподручнее использовать ручной аналог. Электролобзик

Постановка тела

Наиболее оптимальным положением для осуществления резки является положение сидя – выпиливать стоя достаточно утомительно. Верстак (рабочий стол) должен быть достаточно низким, чтобы вы могли сидеть с ровной спиной.

Для уменьшения нагрузки на рабочую руку ее локоть можно положить на колено — так она будет меньше уставать. В идеале — рабочее место должно быть полностью приспособлено к вышеперечисленным требованиям.

Инструмент

Для осуществления фигурной резки вам понадобится:

• Лобзик в комплекте с пилкой – основной инструмент для осуществления вырезки;
• Шило или дрель с тонким наконечником – для создания начальных отверстий;
• Набор напильников, надфилей и наждачная бумага – для обработки кромок;

Выпиливание отверстий

Основные моменты

Перед тем как всерьез задуматься над вопросом: что можно выпилить лобзиком из фанеры? — следует обратить внимание на основные особенности данного процесса, несоблюдение которых может привести к порче инструмента и неровным срезам.

• Положение лобзика должно быть строго вертикальным – пилящие движения должны осуществляться вверх и вниз. Даже незначительный наклон лобзика сделает срез косым и пилку “поведет”;
• Пилящие движение должны осуществляться плавно, без излишнего усилия и нажима – это может повредить пилку и вызвать ее разрыв;
• При вырезании внутренних контуров посредством шила или сверла создается начальное отверстие, в которое устанавливается пилка и только после этого осуществляется ее фиксация. В правильном положении зубья должны смотреть в направлении нижней части держака;

Расположение полотна

• Пилка должна быть хорошо закреплена и натянута — это обязательное условие нормальной эксплуатации ручного лобзика. Если полотно будет недостаточно натянуто, рез будет иметь волнистую структуру, что сделает работу невозможной;
• Вибрирование фанеры во время процесса резки недопустимо — это приведет к сколам и облому полотна. Если лист тонкий и небольшого размера – необходимо использовать деревянный брусок с пропилом, который фиксируется на верстаке;
• По мере того, как зубья полотна будут распиливать древесину – лист фанеры следует двигать навстречу лобзику. Лобзик должен находиться в строго вертикальном положении на протяжении всего процесса резки.

Подставка для выпиливания

Выпиливание простых фигур

Плавные линии

Зубья пилки направляются вдоль дугообразных линий, научитесь пилить изгибы, не разворачивая лобзик — в некоторых случаях это может оказаться необходимым. Часто случается так, что пилка начинает “вязнут” – это говорит о том, что ее перекосило. (см. также статью Кресло-качалка из фанеры своими руками: чертежи в помощь)

Не нужно прилагать дополнительных усилий и создавать давление – продолжайте дальше плавно пилить, возвращая лобзик в вертикальное положение пока полотно не выровняется самостоятельно.

Острые и тупые углы

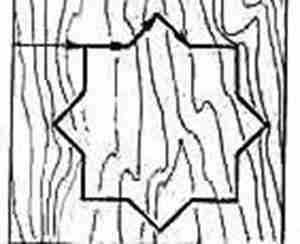

Тупые углы — чертежи для начинающих для выпиливания лобзиком из фанеры

Для вырезания тупых углов необходимо освоить прием “разворот на месте” – осуществив распил до угла прекратите придвигать фанеру и начните ее разворачивать, при этом, не переставая пилить, до тех пор, пока не поймаете необходимый градус. Таким же образом можно резать острые углы, однако в некоторых случаях это не представляется возможным — в этом случае применяется способ описанный ниже.

Формируется одна из сторон угла, затем по наружному контуру линии выпиливается небольшая петля, посредством которой формируется острый угол как на рисунке ниже. Выпиливание угла петлей

Внутренние углы выпиливаются таким образом:

• Делается отверстие шилом или дрелью — с него начинается распил, который продолжается до верхней части угла.
• Затем полотно возвращается по распилу на изначальную позицию.
• После чего выпиливается небольшое отверстие, в котором пилка разворачивается для формирования второй стороны угла.

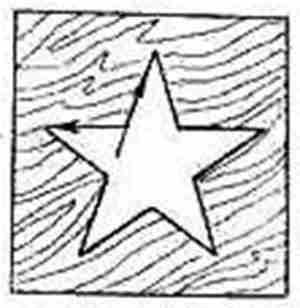

Чертежи из фанеры для выпиливания лобзиком — острые углы

Перенос чертежа

Практически все узоры переносятся на фанеру с бумажного эскиза – без этого процесса в большинстве случаев не обойтись. Самый дешевый вариант это использование копировальной кальки – с ее помощью рисунок с бумаги переносится на заготовку.

Ее цена вполне демократична, однако сам процесс достаточно трудоемок, так как каждую линию приходится собственноручно обводить.

Менее трудоемкий способ перенести чертежи для выпиливания лобзиком из фанеры – использование проектора, посредством которого изображение будет проецироваться на заготовку. Данный вариант также подходит для тех случаев, когда начальный размер изображения недостаточно велик и не может быть перенесен без предварительного увеличения.

Обратите внимание!
Этот способ хоть и имеет место в современной практике, является устаревшим.

Самоклеющаяся бумага

Одним из самых современных вариантов является использование самоклеящихся листов бумаги, на которые посредством принтера наносится нужный эскиз, после чего они наклеивается на заготовку.

Бумага достаточно плотно прилегает к фанере, а на процессе резки ее присутствие практически никак не отражается. Единственный минус этого способа – относительно высокая стоимость.

Итог

На первый взгляд вырезание узоров на фанере кажется сложным искусством, что не лишено смысла – без определенных навыков и опыта, создать что-либо стоящее у вас едва ли получится. (см. также статью Шкаф из фанеры своими руками – общие рекомендации)

Наше руководство поможет вам освоить азы этого мастерства, которые в дальнейшем позволят вам перейти на более профессиональный уровень. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

fanera-info.ru

Выпиливание лобзиком. Резьба по дереву [Техники, приемы, изделия]

Выпиливание лобзиком

Для того чтобы распустить фанерный лист или отрезать в размер наличник, вы можете воспользоваться мелкозубой ножовкой или электроинструментом – циркулярной пилой или электролобзиком. Правда, несмотря на значительное преимущество в производительности, электроинструмент не так уж и хорош для творческих задач. Циркулярка очень ровно распилит материал, но она рассчитана только на прямолинейную работу. Электролобзик, напротив, предназначен как раз для выпиливания по кривой. Но, во-первых, из-за этого длинные прямые разрезы им выполнять сложнее (хотя и вполне можно при должном навыке). А во-вторых, электролобзиком удобно работать по лекальным, плавным кривым. Так что вышеописанные инструменты вполне подходят лишь для изготовления заготовок простой формы – прямоугольной и овальной. Если же вам необходимо сделать деталь сложной конфигурации, да еще с мелкими вырезами внутри, единственным помощником в данной ситуации остается старый добрый ручной лобзик. Тонкой лобзиковой пилкой вы сможете создать фанерное кружево или пластину любой, даже самой сложной формы. Поэтому лобзик справедливо считается основным инструментом для ажурной резьбы.

Хотя лобзик – инструмент весьма простой, все же для успешной работы следует знать некоторые правила и особенности его использования.

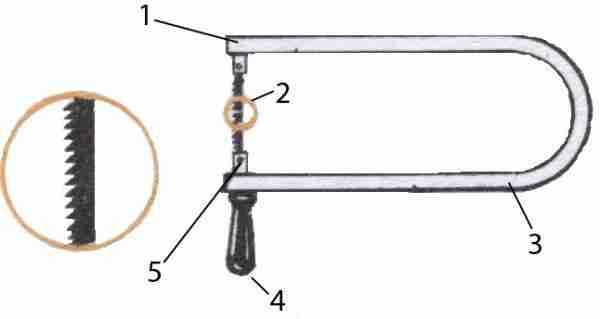

Рама лобзика, имеющая форму буквы «П», может быть как металлической, так и деревянной, но последний вариант чаще всего относится к самодельным и не очень удобным инструментам. Металлические лобзики бывают с плоскими и трубчатыми (круглыми в сечении) рамами. Трубчатая рама предпочтительнее, так как она обеспечивает более равномерное натягивание пилки; зажимы такой рамы не искривляют пилку в местах зажатия, что предотвращает ее преждевременный разрыв. Кроме того, и длина трубчатой рамы обычно больше плоской, а это немаловажно, так как при прочих равных условиях лобзиком с трубчатой рамкой можно выпилить деталь большей величины. Губки зажимов должны быть хорошо и плотно подогнаны друг к другу, а зажимные винты должны иметь глубокую и чистую нарезку. Ручка рамы обычно деревянная или пластмассовая. Ось ручки должна проходить в плоскости рамы, иначе кромки выпиленной детали не будут перпендикулярны плоскости выпиливания.

Пилки для выпиливания (их существует 10 номеров) отличаются друг от друга толщиной полотна и величиной зубьев. Мелкие пилки имеют едва видимые зубчики. Бывают и пилки с крупными зубцами – до 2 мм. Широкие пилки имеют более крупные зубья, их используют при выпиливании больших отверстий. Длина пилочек колеблется от 110 до 130 мм. Маленькие деликатнее режут материал и не заедают при крутых поворотах, поэтому ими лучше выпиливать самые мелкие детали рисунка или сложный контурный узор. Большие элементы, наоборот, стоит прорабатывать крупными пилками: они режут быстрее. Если выпиливаемая деталь не имеет мелкого орнамента с крутыми поворотами линий рисунка, то для выполнения всей работы вполне можно использовать крупнозубчатые пилки. Их также удобно использовать при быстром и потому грубом выпиливании детали по заданному контуру из большого листа, а также при выпиливании шипов и прорезей. Выпиливать мелкий орнамент, особенно из древесины или фанеры твердых пород, необходимо только мелкозубчатыми пилками.

Устанавливая пилку в лобзик, следят за направлением зубчиков – они должны быть наклонены от верхнего зажима рамы к нижнему. Сначала пилку зажимают в нижнем зажиме (у ручки). Перед закреплением во втором (верхнем) зажиме следует сдавить свободные концы лобзика и, вставив другой конец пилочки в верхний зажим, прочно закрепить его этим зажимом. Распрямившись, рама натянет пилку. Натяжение должно быть достаточно сильным: если пилку тронуть пальцем, она должна издавать высокий чистый звук. Хорошее натяжение обеспечит точное следование пилочки по нанесенному на фанеру контуру рисунка. При этом пилка не должна иметь перегибов у зажимов, так как в местах перегибов она чаще всего рвется. Зажимные винты затягивают туго, но не слишком, чтобы не сорвать резьбу.

Если нужно выпилить внутреннюю замкнутую часть фигуры, то внутри ее пределов (у границы) прокалывают шилом или просверливают небольшое отверстие и в него пропускают пилку.

При пилении фанеры инструментом с более крупными зубьями, чем у лобзиковой пилки, на противоположной стороне листа обычно образуются отщепы и сколы. Если лист фанеры по линии распила смочить водой, дефектов будет меньше и края получатся более гладкими. Кроме того, чтобы избежать отщепов, внешний слой фанеры с нижней стороны рекомендуется надрезать ножом по разметке.

Выпиливать лучше всего на так называемых выпиловочных столиках – специальных верстачных дощечках. Эти столики крепят к рабочему столу или верстаку либо шурупами, либо с помощью струбцины. В первом случае конструкция столика чрезвычайно проста – это прямоугольная дощечка из толстой фанеры с вырезом в передней части (рис. 30, а). Столик прикручивают тремя шурупами так, чтобы вырез располагался на достаточном расстоянии от края стола для комфортной и безопасной работы рукой (рис. 30, б).

Если же выпиловочный столик планируется сделать съемным, тогда придется стамеской или фрезерной машинкой выбрать углубление для струбцины (рис. 30, в). Другой вариант – составной столик, у которого к основной площадке снизу прикручена еще одна площадка, с помощью которой вся конструкция удерживается струбциной (рис. 30, г).

Рис. 30. Выпиловочный столик: а – форма и основные размеры столика; б – крепление выпиловочного столика к верстаку с помощью шурупов; в, г – варианты крепления столика с помощью металлической струбцины.

Положите дощечку или фанеру на выпиловочный столик так, чтобы место начала пропила приходилось на центральный кружок столика. Главная хитрость правильной работы лобзиком заключается в том, что его пилка движется только по вертикали (вверх-вниз), а линия пропила образуется за счет перемещения заготовки. Поэтому при выпиливании лобзиком следует соблюдать ряд простейших правил, чтобы работа была выполнена тщательно и без лишнего напряжения.

Сядьте так, чтобы ваше правое плечо находилось напротив прорези в столике. Помните, что полотно пилочки должно быть в строго вертикальном положении к выпиливаемой фанере.

Кисть руки, в которой вы держите лобзик, должна двигаться только вверх и вниз: по мере того как зубцы постепенно врезаются в дерево, другая рука надвигает фанеру на полотно лобзика. Удобно пилить, положив локоть рабочей руки на колено и не напрягая кисть руки. Движения лобзика должны быть плавными, свободными. Важно привыкнуть держать лобзик строго вертикально, не наклоняя его вперед или в сторону. При отклонении в ту или иную сторону срез будет получаться косым.

При выпиливании волнистых линий или поворотов линию рисунка необходимо поворачивать на раму лобзика, наводя ее плавно левой рукой на зубцы пилки. Собственно выпиливание происходит только в тот момент, когда пилка идет сверху вниз. Обратное движение должно выполняться свободно, без усилий. Но случается так, что ход лобзика вперед вдруг резко затрудняется. Это может произойти по следующим причинам:

1. Пилка попросту нагрелась и расширилась. При сильном нагреве ослабляется закалка металла пилочки, а это верный путь к ее поломке. Нагревшийся инструмент необходимо охладить: можно сделать короткий перерыв в работе, если же время не позволяет – смочить холодной водой кусочек ветоши и протереть нагретый участок.

2. Встретился более плотный участок фанеры. Это может быть что угодно – уплотнение древесины, сучок, сгусток клея и т. д. Работу не стоит прекращать, следует лишь замедлить темп до тех пор, пока пилка снова не станет идти легко.

3. Пилка близка к краю отрезаемой части и попросту зажимается между двумя уже почти разделенными кусками фанеры. Освободить лобзик можно, немного раздвинув части фанеры.

4. Наконец, не исключено, что пилка застревает потому, что вы ее перекосили. При отклонении или ее застревании продолжайте медленно пилить, постепенно приводя инструмент в строго вертикальное положение до тех пор, пока пилка не будет двигаться свободно.

Важный нюанс: если следовать пилкой точно по линии контура, то площадь выпадающей части окажется несколько больше, чем намеченная карандашом, отчего выпиленный орнамент не будет точно соответствовать оригиналу на бумаге. Поэтому при пропиливании прямых и волнистых линий лучше следовать не точно по контуру, а немного внутрь за ним. Контролировать такое пропиливание легко – надо только следить за тем, чтобы пилка целиком не уничтожала карандашную линию, а оставляла на поверхности хотя бы часть ее ширины.

После окончания работы лобзиком пилочку следует ослабить в верхнем зажиме, не стоит оставлять ее в натянутом состоянии в нерабочее время. Еще лучше снять ее совсем.

Тупые углы выпиливают поворотом лобзика на месте. Для этого, допилив до вершины угла, прекращайте надвигать фанеру на полотно лобзика и, не переставая двигать лобзик вверх-вниз, поворачивайте фанеру на месте до тех пор, пока направление зубцов пилки не совпадет с чертой на фанере. Этот прием называют «разворот на месте». Пилить нужно не по самой карандашной линии, а чуть правее, так чтобы линия все время была видна.

Гораздо сложнее выпиливать острые углы. Здесь можно поступать по-разному в зависимости от ситуации, опыта работы и размеров орнамента. Чтобы сохранить острыми внешние углы выпиливаемой детали, поступают так. Выпилив одну из сторон угла, пропилите фанеру немного дальше. Описав снаружи небольшую петлю, выпиливайте вторую сторону угла. После того как деталь вчерне будет выпилена, излишки будет гораздо удобнее обрезать, при этом «лишние» пропилы оказываются на той части фанеры, которая идет в отходы.

Если орнамент крупный, пилка очень тонкая, а у вас достаточный опыт работы, то острые углы можно выпиливать так же, как и тупые, но у вершины угла при прохождении поворота пилку лобзика слегка подают на себя, чтобы избежать излишнего закругления.

При более тонком орнаменте внутри детали способ выпиливания меняется. Пропилив одну из сторон угла до его вершины, не прекращают работать лобзиком вверх-вниз, но чуть возвращают пилку назад и пропиливают произвольную линию так, чтобы по касательной попасть на смежную сторону угла и продолжить выпиливание до его вершины. При этом у вершины выпадет небольшой кусочек и образуется четко выпиленный острый угол. Теперь выравнивают смежную сторону угла, осторожно разрушая зубчиками пилки место захода ломаной линии на эту сторону.

Этот же угол можно выпилить и по-другому. Не доходя до его вершины, плавно переходят на смежную сторону, выпиливают оставшийся контур до выпадения фрагмента, затем возвращаются к углу и выравнивают обе его стороны.

Выпиливая сложный и мелкий орнамент, надо помнить следующие правила. В первую очередь выпиливают внутренний орнамент детали, а в самом конце работы – ее наружный контур (рис. 31).

Особое внимание следует уделять очередности выпиливания элементов внутреннего орнамента. Начинать выпиливать надо, лишь проколов шилом или просверлив все отверстия в детали, так как ажурная деталь может треснуть во время очередного прокола. К тому же отверстия нужны не только под пилочку, орнамент может включать мелкие и крупные круглые отверстия, которые высверлить проще, чем выпилить. Поэтому сначала в еще целой фанере намечают и прокалывают или просверливают все отверстия, а затем уже приступают к выпиливанию и удалению внутренних фрагментов.

Рис. 31. Пропильная резьба: а – нанесение рисунка на доску; б – создание входных отверстий для пилы во внутреннем узоре; в – выпиливание внутреннего узора; г – выпиливание внешнего контура.

Пилочку закрепляют в нижнем зажиме лобзика, затем продевают в отверстие, проколотое в фанере, вставляют в верхний зажим, прижимают верхнюю дужку лобзика чуть вниз и лишь после этого закрепляют винтом. Вначале выпиливают один из внутренних углов, примыкающих к кромке. Выпилив один замкнутый контур, пилку освобождают от верхнего зажима и вставляют в следующее отверстие замкнутого контура. У начинающих заниматься выпиливанием чаще всего пилки ломаются при перестановке, поэтому делать это надо аккуратно и не торопясь.

Выпиливая очередное отверстие, пропиливают вначале ту линию, которая граничит с уже выпавшим элементом орнамента. При этом давление от пилки на материал приходится на его более прочную, не ослабленную выпавшими элементами часть.

Аналогичная последовательность выполнения работы используется и при ажурной резьбе (рис. 32). Перенесите выбранный рисунок с помощью копировальной бумаги на подготовленную дощечку и наметьте точки для сверления, расположив их в углу и по периметру рисунка. Участки, подлежащие выпиливанию, заштрихуйте карандашом. Затем изнутри этих участков, желательно вблизи углов, наметьте шилом центры отверстий. Просверлите намеченные отверстия и аккуратно, строго по линиям разметки выпилите закрашенные участки.

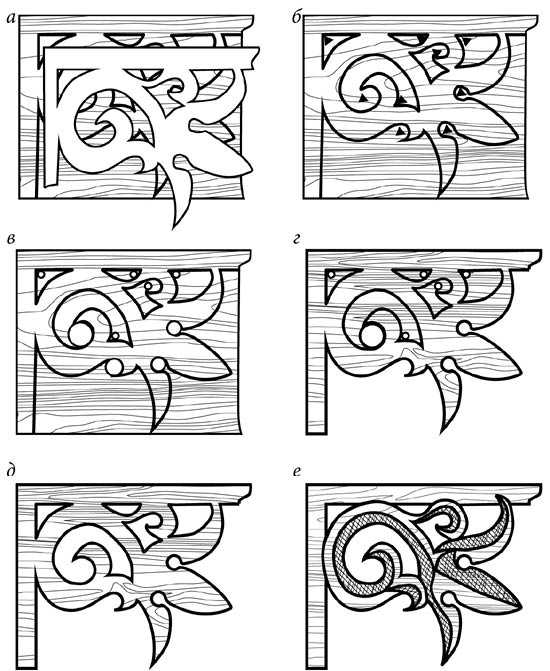

Рис. 32. Последовательность выполнения ажурной резьбы: а – шаблон и нанесение рисунка с его помощью на доску; б – нанесение шилом направляющих углублений; в – сверление отверстий; г – выпиливание по внешнему контуру; д – выпиливание внутренних проемов; е – моделирование рельефа ажурной доски.

Затем удаляют фон, после этого прорисовывают детали и окончательно прорабатывают рисунок: контур порезки должен быть четким. Выполняя прорези стамеской, древесину снимайте постепенно, стамеску держите правой рукой и направляйте левой. Научитесь работать с правой и левой руки, поворачивая заготовку только в исключительных случаях.

В углах делают выборку узкой крутой стамеской. Иногда фон выдалбливают долотом. Выполнять эту операцию нужно очень осторожно, постепенно, небольшими участками, чтобы на элементах орнамента не было сколов. Чтобы случайно не продавить прорезаемое место, под прорезь подкладывайте картон или мягкую доску.

Для точной обрезки фанеры вдоль кромки лучше всего использовать нож, применяя для сохранения нужного направления металлическую линейку. Под фанеру подкладывают доску, фанеру прорезают на половину глубины с одной стороны, а затем, повернув ее на обратную сторону, завершают прорез. Тонкую фанеру (трехслойку) можно без труда прорезать сразу насквозь. При резке фанеры вдоль волокон надо иметь в виду, что лезвие ножа стремится идти между волокнами; такое направление может не совпадать точно с требуемым направлением прореза. В таком случае может оказаться, что нож станет сдвигать линейку, во избежание чего следует очень крепко удерживать ее на месте и первый надрез делать при слабом нажиме на нож.

Стороны орнамента, смежные с прорезами, сразу или после резьбы рельефа зачищают ножом-резаком, стамесками, рашпилями разного профиля, шкурками. Моделирование рельефа производят способом плоскорельефной или рельефной резьбы. Резные детали мебели, украшения домов, которые хорошо видны с обеих сторон, тщательно обрабатывают как с лицевой, так и с тыльной стороны: снимают фаски, зачищают изделие шлифовальной шкуркой, зашлифовывают отверстия, углубления и уголки вырезаемого рельефа. В случае накладной резьбы фаски с обратной стороны изделия не снимают, иначе резьба будет «оторвана» от фона.

Поделитесь на страничке

Следующая глава >

diy.wikireading.ru

Выпиливание электролобзиком по дереву своими руками

Не секрет, что вещи, сделанные вручную, имеют особую ценность. Выпиливание по дереву электролобзиком дает возможность создать что-то оригинальное. Такая вещь может стать украшением для вашего дома или отличным сувениром на память. Резьба по дереву электролобзиком дает возможность не только создать что-то интересное, но и выразить себя.

Устройство прибора

Научиться работать на стационарном приборе – задача не самая простая. Но если вы твердо решили начать изготавливать что-то своими руками, то необходимо ознакомиться с устройством техники:

1. Для того чтобы управлять процессом и создавать правильное направление, инструмент оснащен опорной плитой.
2. Чтобы начать пилить, необходимо установить специальную пилку с мелкими зубцами. В зависимости от вида работ, ее можно менять.
3. Резьба электролобзиком возможна, благодаря тому, что прибор оснащен двигателем.


   Мощность инструмента может варьироваться от 200 до 900 ватт. Многое зависит от того, какой материал вы собираетесь пилить.

4. Чтобы распиливать материал было максимально удобно, инструмент оснащен рукоятью.
5. Для корректирования движения пилы на электрических лобзиках устанавливаются направляющие губки или ролики.
6. Для того чтобы начать пилить, необходимо нажать на кнопку «пуск». Важно, что для работы лобзика совсем необязательно ее зажимать все время.

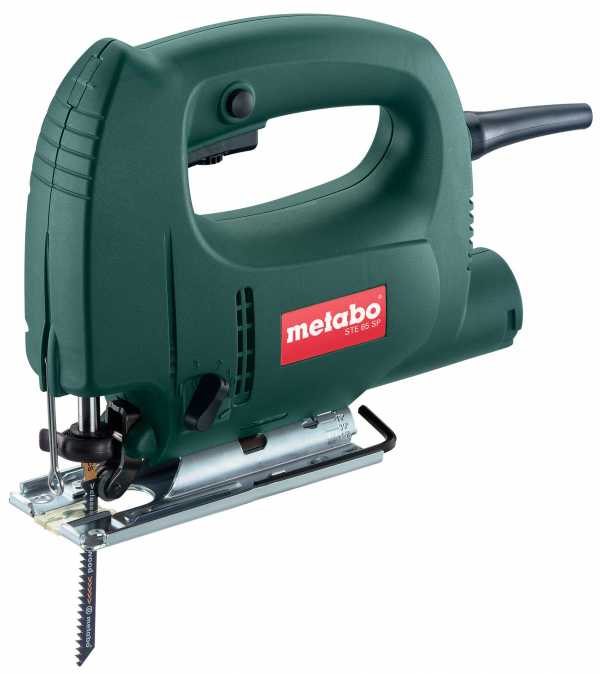

Устройство электролобзика

Кроме стандартной комплектации многие приборы оснащены подсветкой, качественной защитой, функцией сдува стружки или заглушкой звука. Все эти дополнения не являются необходимыми, но сильно упрощают работу.

Советы по процессу выпиливания

Конечно, для создания серьезных работ потребуется немало времени. Хороший электролобзик, можно использовать как для художественного выпиливания, так и для простых строительных работ. Чтобы процесс работы происходил без проблем, соблюдайте следующие правила:

1. В процессе работы, рекомендуется делать упор в районе поясницы. Так вы сможете пилить и в положении сидя, и в положении стоя. К тому же в такой позиции можно держать полотно.
2. Для выпиливания небольшого участка, необходимо проделать отверстие в детали, в которое и вставляется пила.
3. В фанере легко сделать дырку при помощи шила. А вот в прочном брусе отверстие придется сверлить.
4. Все ваши движения должны быть плавными. Не торопитесь в работе.
5. Для фигурного выпиливания важно при смене угла, вертеть само полотно, а не инструмент.
6. После того, как вы закончили пилить, необходимо обработать все края детали. Как правило, в процессе работы остается много неровностей и шероховатостей.
7. Для создания сложного ажурного рисунка, вам понадобиться много работать. Новичкам легче начинать с простых фигур, которые не требуют серьезных усилий.

Украсить таким изделием можно многое, например, шкатулку, рамку для фотографий, предметы интерьера или мебель.

Достоинства и недостатки инструмента

Любая техника несовершенна. Конечно, пользоваться электрическим лобзиком значительно проще, чем ручной пилой. Прежде чем решиться приобрести такой инструмент, необходимо понять, для каких целей вы будете его использовать, а также понять плюсы и минусы прибора.

Достоинства:

1. Сейчас возможно приобрести качественные аппараты по сравнительно невысокой стоимости.
2. Простота оборудования позволяет распилить материал даже новичку.
3. Как правило, производители делают акцент на универсальных моделях с большой глубиной пропила.
4. Можно приобрести различные аксессуары, которые облегчат работу.
5. Тонкое лезвие позволяет выпиливать настоящие шедевры.

Недостатки:

1. В процессе работы с толстым полотном, сложно вытаскивать опилки.
2. При работе необходимо соблюдать правила безопасности, так как пила не оснащена защитным механизмом.
3. Из-за того что пила зафиксирована только на одном конце, ее невозможно сделать достаточно тонкой.

Лучше всего электрический лобзик работает с тонкими материалами. Если вам необходимо распилить плинтус, рейку, доску паркета, то этот инструмент подойдет идеально.

Правила безопасности

Для любой техники существуют правила эксплуатации, а также нормы безопасности, соблюдать которые просто необходимо. Работая с электролобзиком, важно следить за тем, чтобы:

1. Ручка прибора была удобной и на вас были надеты защитные очки.
2. Упор был максимально прочным, как и рабочая поверхность.
3. Крепление пилы было качественным.
4. Работа велась при правильном освещении.
5. Процесс выпиливания начинался с ознакомления с инструкцией.

Не забывайте о том, что нельзя слишком близко наклоняться к аппарату!

Заключение

Работать с электролобзиком сможет как профессионал, так и новичок. Освоить процесс совсем не сложно, а создавать красивые сложные узоры вы научитесь со временем. Главное, набраться терпения и не забывать про постоянную практику.

tehnika.expert

видео-инструкция по монтажу своими руками, особенности художественной резки, самодельных приборов, чертежи, цена, фото

Все фото из статьи

Можно просто пойти в магазин, где продаются электроинструменты и приобрести там электролобзик для художественного выпиливания из фанеры, но можно также сделать такой агрегат самому, что обойдётся гораздо дешевле. К тому же, пилочки у магазинных инструментов только с широким полотном и ими достаточно сложно сделать ажурные узоры, где присутствуют крутые изгибы, колечки, завитушки и пр.

А вот в самоделке мы будем использовать тонкую пилочку, используемую для ручных работ, так что оставайтесь с нами и вы ещё сможете увидеть тематическое видео в этой статье.

Самодельный электрический лобзик с рабочим столом

Делаем лобзик

Примечание. Вовсе не обязательно повторять и в точности копировать конструкцию, о которой мы вам расскажем, так как здесь мы хотим просто передать принцип.

Что для этого нужно

Тонкие пилочки

Сначала нам нужно подготовить материалы, из которых мы будем собирать конструкцию, и для этого нам понадобится:

• чтобы сделать самодельный электролобзик для выпиливания из фанеры, в первую очередь, конечно, нужны пилочки, причём их следует сразу закупать в большом количестве, так как они часто ломаются. Раньше такие тоненькие полотна проволочного типа можно было купить в упаковке по 50 штук – если вы сможете найти сейчас такую расфасовку, то это очень хорошо, но поштучно вы точно сможете их приобрести в магазинах, занимающихся продажей электроинструментов;
• кроме этого, вам понадобится толстая фанера, не менее 20 мм толщиной, для рабочего стола и здесь следует обратить внимание на её прочность. Наиболее прочные марки, это ФСФ, ФСФ-ТВ, ФК, ФБ, БС (авиационная) и БВ. закрепить такой стол к верстаку или другому столу вы можете саморезами или струбцинами;
• также вам понадобится двигатель со шкивом, чтобы привести в движение пилочку. Если у вас есть старый электрический лобзик, то можете использовать двигатель от него.

Примечание. Ниже мы хотим показать вам два варианта изготовления таких электрических пильных инструментов.

Вариант первый

Заводской электролобзик в деталях

На верхнем изображении вы видите заводской инструмент с описанием его основных узлов. Внимательно рассмотрите его и прочтите о предназначении того или иного узла – это будет инструкция, которой вы сможете руководствоваться при изготовлении самодельного устройства.

Конечно, вы можете купить заводской инструмент в магазине – его цена, в зависимости от производителя и мощности станка будет отличаться, но такое приобретение нужно лишь в том случае, если вы намерены заниматься выпиливанием постоянно, а не время от времени.

Принципиальная схема работы

А вот и принципиальная схема, по которой вы сможете собрать конструкцию любой мощности. Самое главное, чтобы у вас для этого нашлись детали.

Готовая собранная конструкция

На верхней фотографии вы видите собранный электролобзик своими руками из фанеры, точнее, из фанеры сделан рабочий стол. Особенностью такой сборки является привод для передвижения вверх и вниз обычно ручного лобзика. Это электрический двигатель, к валу которого крепите ролик для шкива (его легче всего найти) и к краю этого ролика фиксируете подвижное дышло.

Для фиксации дышла к ролику можно использовать самый обычный болт с насаженным на него подшипником. Здесь вот только надо будет найти для дышла стержень с ушком по наружному диаметру подшипника. Учтите, что такая конструкция не предназначена для длительного использования – на ней можно делать лишь мелкие работы.

Вариант второй

Примечание. Второй вариант такой конструкции можно собрать из заводского агрегата от того или иного производителя и столешницы из толстой деревянной фанеры или металла.

Электрический лобзик от MELABO

Как мы уже говорили, очень сложно широким полотном делать крутые изгибы при выпиливании каких-либо узоров – при повороте полотно зажимается, к тому же, когда вы работаете с таким инструментом в руках, то упорная панель частично закрывает пилу.

И вот, когда чертежи для выпиливания электролобзиком из фанеры перенесены на обрабатываемую деревянную поверхность, два этих фактора в совокупности не позволяют чётко обрабатывать контур – пропил получается не таким ровным, как этого хотелось бы.

Самодельный пильный станок

Но выход в этой ситуации есть – если у вас уже имеется дома электрический лобзик ручного типа и вам нужно выпиливать какие-либо ажурные изделия из древесины, то вы можете переделать этот инструмент в станок, прикрепив его к столешнице. Чтобы понять принцип его работы – посмотрите на фото, расположенное выше. Там рабочий стол даже оборудован упорной планкой на винтовых зажимах, а сам при этом крепится к другому, более массивному столу или верстаку.

В рабочем столе вам нужно будет сделать отверстие под полотно – для этого вы можете просто просверлить его сверлом 8 мм в диаметре. Но не забывайте о том, что упорная панель на лобзике может поворачиваться в одну или другую сторону с наклоном до 45⁰ и даже больше (зависит от производителя). Поэтому отверстие под пилку должно быть развальцовано с верхней стороны, чтобы можно было осуществить наклон.

Сам лобзик к рабочему столу можно прикрепить саморезами, закрутив их через упорную панель инструмента. Но лучше всего это сделать болтами – в рабочем столе высверливаются четыре отверстия с потаями для головки болта и такие же отверстия делаются на упорной панели инструмента – его надевают снизу на болты и прижимают к столешнице гайками – снять можно будет в любой момент.

Кроме того, в столе можно вырезать продольные отверстия, как вы видели это на фотографии вверху, чтобы в них вставить упорную планку с самодельными винтовыми фиксаторами.

Набор пилочек BOCH

А теперь давайте опять вернёмся к процессу выпиливания узоров с крутыми изгибами, которые очень сложно сделать чётко с широким полотном. Здесь для такой работы вам лучше всего использовать пилочки по металлу, которые идут в подобных наборах – они более узкие, хотя и более короткие, но для фанеры их длины будет достаточно.

К тому же, при таком способе отделки, полотно всегда будет перед вашими глазами и вам будет гораздо легче придерживаться линии, направляя по ней не инструмент, а саму деталь, так что проблем с рваными краями здесь, скорее всего, не возникнет.

Заключение

Возможно, вы бы хотели предложить какой-либо свой вариант самодельного электрического лобзика или что-либо добавить по выложенной нами информации. К тому же, у вас могут возникнуть какие-либо тематические вопросы, поэтому, просим вас не стесняться и высказываться об этом в комментариях.

rubankom.com

инструменты, подготовительные работы, выпиливание и финишная отделка

Для начинающих мастеров часто именно фанера становится первым освоенным материалом. Простота обработки и широкий спектр применения обеспечивают ей универсальность, и потому из клееного деревянного шпона делают практически все, начиная от детских игрушек и заканчивая мебелью.

Наша статья будет интересна в первую очередь тем, кто ранее не пробовал работать с фанерой, однако и опытные мастера могут найти в ней нечто полезное.

Сувенирное настенное панно

Что на нашем верстаке

Несколько слов о фанере

Фанера представляет собой листы из склеенных под давлением пластин древесного шпона. В зависимости от породы дерева, из которого был изготовлен шпон, различают фанеру сосновую, березовую, буковую и т.д. Фото листов фанеры разной толщина для разных поделок

Выбирая материал, следует обращать внимание на такие характеристики:

• Сорт. Чем меньше дефектов находится на листе, тем выше этот показатель. Для декоративных фанерных поделок следует покупать клееный шпон первого или второго сорта, пусть его цена и будет несколько выше.

Обратите внимание!
Если вы планируете обшивку, оклейку или покраску готового изделия, то можно сэкономить, используя низкосортный материал – главное, чтобы дефекты не приводили к снижению прочности листов.

• Толщина. Современная промышленность выпускает фанерные листы толщиной от 0,5 до 15-20 мм. Выбор здесь зависит в первую очередь от поставленных задач: для декоративных поделок целесообразно будет покупать фанеру до 5 мм, а вот мебель лучше делать из самого толстого материала.
• Влажность. Если вы планируете приступить к работе сразу же после покупки, то лучше приобретать максимально сухой шпон. Всё дело в том, что влажные волокна приводят к частым поломкам пил для лобзика, и потому сырые листы приходится дополнительно просушивать.

Инструменты

Для изготовления фанерных сувениров нам понадобятся:

• Лобзик – специальная тонкая пилка, предназначенная для работы по фанере. Тонкие фанерные листы распиливаем ручной пилкой или же художественным электролобзиком, а для изготовления мебели можно воспользоваться обычной столярной моделью.

Электрическая модель для художественных работ

• Пилки для лобзика. Качественное полотно – гарантия того, что вы будете получать удовольствие от работы, потому экономить на пилках не стоит.

Обратите внимание!
Пилки представляют собой расходный материал, потому стоит покупать их по нескольку штук и всегда иметь небольшой запас.

• Дрель – применяется для проделывания стартовых отверстий в листе шпона.
• Шило – при работе с тонким материалом используется для тех же целей, что и дрель. Также с помощью шила можно переносить на основу контуры выпиливаемого рисунка.
• Надфили и шлифовальные машины дают возможность получить максимально ровные края.
• Рулетка, циркуль и угольник нужны для контроля размеров и перенесения шаблонов на материал.

Естественно, для сборки сложных поделок нам придется применять и другие инструменты, такие как молотки, плоскогубцы, стамески и т.д.

Изготовление сувениров

Подготовительные работы

Итак, все необходимое есть под рукой, пора начинать действовать:

• Сначала придумываем внешний вид нашей поделки – будет ли это просто фигурка, декоративная полка, ажурная рамка для фото и т.д. Схемы поделок из фанеры лобзиком можно найти в сети, но лучше проявить фантазию и придумать что-нибудь свое.

Совет!
Если раньше вы никогда не сталкивались с данной технологией, начинать стоит с самых простых деталей.

• Распечатанную или нарисованную схему с помощью копировальной бумаги переносим на фанерный лист соответствующего размера и толщины.

Шаблоны для полочки

• Простые формы можно «переколоть» с помощью шила, оставив отметки в углах и затем соединив их с помощью линейки.
• Если конструкция поделки предусматривает сквозные отверстия – сразу заштриховываем удаляемую часть и просверливаем гнездо для установки пилки. Чем тоньше сверло мы используем, тем чище будет наша деталь.

Наконец подготовка закончена – беремся за пилу!

Выпиливание лобзиком

Инструкция по выпиливанию лобзиком по фанере не отличается сложностью:

• Если используется ручная пила, то начинаем выполнять пропил движениями вверх-вниз, постепенно сдвигая заготовку.
• Перемещая фанерную пластину, нужно следить за тем, чтобы пилка постоянно была в движении, особенно если мы пропиливаем криволинейный участок. В противном случае зубья будут стопориться, и придется прилагать усилие, чтобы продолжить работу.

Использование электролобзика

• С электролобзиком для художественных работ все гораздо проще: включаем механизм и перемещаем фанеру таким образом, чтобы пропил шел точно по намеченной линии.
• Если полотно ушло в сторону от намеченной линии, стоит приостановить работу, сместить лобзик чуть назад и повторить проход, возвращая пилу на контур.

Совет!
Для защиты глаз от летящих опилок надевайте пластиковые очки!

• После завершения пропила удаляем выпиленную деталь и снимаем заготовку с полотна.
• Если сувенир содержит в себе несколько сложных форм, то лучше пропиливать их, постепенно смещаясь от одного края заготовки к другому. Так мы исключим риск поломки фанеры в тонком месте.

Финишная отделка

Когда все необходимые элементы выпилены, их нужно обработать:

• Вначале с помощью напильников и шкурок зачищаем края от заусенцев. В некоторых случаях можно снять небольшие фаски, чтобы исключить риск получения травмы об острую кромку.
• Плоскость заготовки из фанеры обрабатываем шлифовальной машинкой.

Собираем детали с помощью клея

• Если есть необходимость — соединяем детали с использованием клея, небольших гвоздей или саморезов.

• Вскрываем фанеру лаком или окрашиваем ее в соответствии с нашей задумкой.

Готовое изделие после шлифовки и лакировки

Вывод

Освоить технологию изготовления фанерных сувениров своими руками с помощью лобзика может каждый. Для этого не нужны ни дорогостоящие материалы, ни сложное оборудование — достаточно простых инструментов, старания и терпения. Начините с простых поделок, и уже скоро вы сможете создавать из тонкого шпона настоящие шедевры. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

fanera-info.ru
