© Автор: А.Громов
Ходит такая легенда, что когда-то в Советском Союзе мастерство токаря по дереву проверяли оригинальным тестом, в ходе которого тому поручали выточить идеальный шар на глаз, пользуясь одним только мейселем. Возможно, это всего лишь миф, но факт остается фактом: справиться с данным заданием способен только очень опытный мастер.
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
Стоит отметить, что такие изделия, как шары из дерева, до сих пор очень востребованы. Их используют, к примеру, как элементы мебели или предметов интерьера, для изготовления различных сувениров и поделок.
И для тех токарей, кто по тем или иным причинам отдает предпочтение другим способам выточки шаров, нежели точение на глаз, придумано много разных приспособлений: шаблоны, кондукторы, копировальные устройства.
Ссылка по теме: Чаша-клубочница из дерева своими руками
Работать с данным устройством крайне просто. Его основание крепится в паз на станине станка, а резец с резцедержателем выставляется по высоте центров. Также необходимо определить центр будущего шара на заготовке и выставить основание ровно под этим центром. Минимальный диаметр шара составляет 20 мм, а максимальный зависит от высоты центров на станке.
Заготовку следует зажать в центрах, либо закрепить в патроне, либо на планшайбе без поддержания задней бабки. Желательно предварительно сделать черновую обработку резцами — выточить цилиндр, определить центр и скруглить края.
После этого можно приступить к точению, двигая резцедержатель по окружности и подвигая резец после каждого прохода на небольшое расстояние, равное примерно 1 мм. Скорость вращения шпинделя необходимо выбирать, исходя из массы заготовки.
Подачу резцедержателя сделать небольшой, чтобы избежать затягивания резца в дерево из-за вибрации. Шароточка лучше подходит для обработки сырой древесины, поскольку в сухой могут остаться следы от вырванных волокон на торцах заготовки. Но в любом случае после работы с этим приспособлением обычно приходится дорабатывать поверхность изделия «циклёвочным» резом уже обычными резцами.
Для бережного зажима шара вместо центров устанавливаются самодельные приспособления. Благодаря этому можно проточить «хвосты», оставшиеся от первоначальной заготовки. В этих же зажимах можно и отшлифовать шар. (Фото 2.)

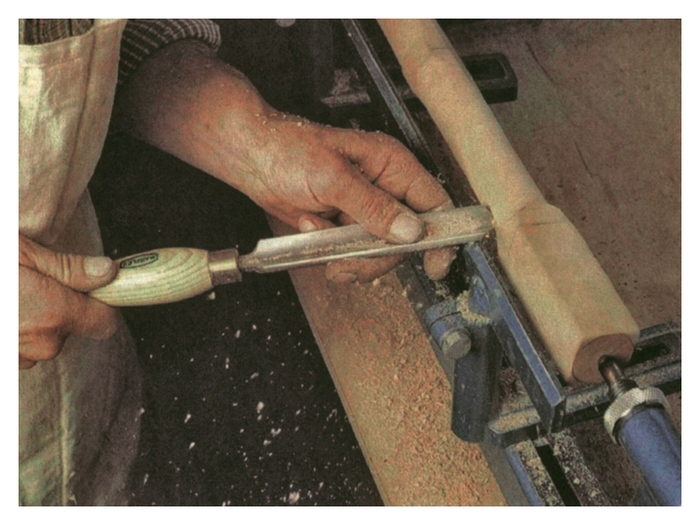

Конечно, даже начинающий токарь по дереву знает, что изготовить шар любого диаметра из дерева можно и без всяких дополнительных устройств. Для этого следует только сделать шаблон из фанеры в виде половинки окружности. И запастись временем и терпением… Но бывают ситуации, когда необходимо за короткий срок изготовить большую партию шаров идеальногоразмера. И в этом случае шароточка практически незаменима.
Если вы серьезно занимаетесь токарными работами по дереву, то перед вами рано или поздно встанет задача сделать шар, сферу или полусферу. И тогда такое приспособление, как шароточка, сможет существенно облегчить её решение.
Читайте также: Шариковая ручка из дерева своими руками – как выточить на токарном станке
КАК ВЫТОЧИТЬ ШАР НА ТОКАРНОМ СТАНКЕ – ВИДЕО

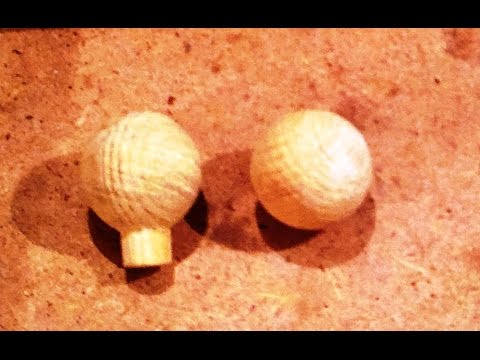

Как сделать шар на токарном станке(метод копира)
Watch this video on YouTube
Watch this video on YouTube
САМОДЕЛЬНАЯ ШАРОТОЧКА И ВЫТАЧИВАНИЕ ШАРА
Самодельная шароточка. Вытачивание шара и ниппеля на токарном станке ТВ7.
Watch this video on YouTube
ШАРОТОЧКА СВОИМИ РУКАМИ – ВИДЕО

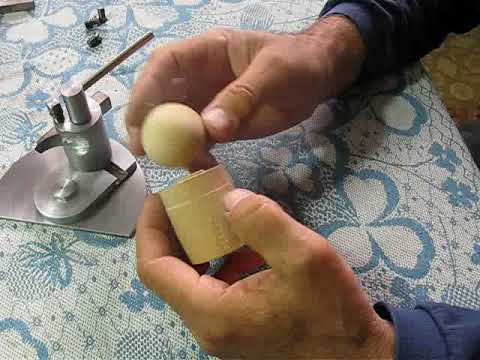

Шароточка для настольного станка
Watch this video on YouTubeИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Подпишитесь на обновления в наших группах и поделитесь.
Будем друзьями!
Токарные шары ~ Резьба по дереву
| Токарные шары из дерева |
Токарный шар из дерева обладает необъяснимой притягательной силой.Его приятно держать в руках, перекатывать в ладонях, гладить и просто смотреть на красивый деревянный шар.Возможно, тактильный контакт с гладкой и теплой древесиной благотворно влияет на нервную систему, успокаивает человека.Кроме того, на сферической поверхности шара прекрасно проявляется текстура древесины, так как здесь есть и продольный и поперечный срезы.
Вспомнив свои давнишние опыты с деревянными шарами, захотел повторить их, но уже на более совершенном станке и при помощи специального приспособления.В интернете можно найти информацию о различных приспособлениях для точения шаров.Чаще всего это металлическое поворотное устройство, в которое вставляется токарная стамеска, а дальше уж дело техники.Мне такие устройства показались громоздкими.Их применение может быть оправдано при точении большого количества шаров.Для того, чтобы выточить несколько красивых деревянных шаров достаточно простого деревянного приспособления, которое можно выточить на токарном станке за считанные минуты.
А вот так выглядят мои токарные шары из различных пород древесины.
Токарные шары из дерева своими руками.Красные шары выточены из боярышника, Полосатый шар на заднем плане – из туи, рядом шар из дуба, слева шар из рябины и справа три шара из березового сувеля. |
Такое приспособление состоит из двух чашеобразных зажимов.Одно вставляется в переднюю бабку, а второе, соответственно, устанавливается на задний вращающийся центр (см.фото 1).
| Самодельное приспособление для точения деревянных шаров.Состоит из двух чашеобразных зажимов в которые и вставляется заготовка. |
Не обязательно выбирать для таких зажимов древесину твердой породы.Твердый зажим может оставить след на поверхности шара, который практически не устранить.Перепробовав несколько вариантов, я пришел к выводу, что отлично подходит липа.Липа обладает достаточной плотностью, необходимой для зажима, и вместе с тем это мягкая древесина.Передний зажим проще всего устанавливать в передней бабке (ПБ) при помощи конуса Морзе 2 (КМ2). Для этого в заготовке точится хвостовик под КМ2.Хвостовик лучше выточить по длине и по толщине у основания с небольшим запасом, чтобы он со временем не “проваливался в установочное отверстие передней бабки.
Установив заготовку в ПБ, вытачиваем саму чашечку.Прошу обратить внимание на ее форму.Торцевую часть чашечки лучше оттянуть назад, чтоб удобно было работать токарной стамеской.Края посадочного углубления под шар лучше закруглить, чтоб гарантированно устранить опасность оставления следа на поверхности шара.Диаметр посадочного углубления выбирается так : диаметр отверстия зажима равен примерно 1/2-1/3 от диаметра готового шара.У меня три передних зажима : 20 мм, 25 мм и больше 35 мм.
| Передние и задние зажимы для точения деревянных шаров |
Такие зажимы позволяют нормально точить шары диаметром от 40 мм до 100 мм и больше.Я точил шары до 15 см в диаметре.Отдельные токари говорят, что диаметр заднего зажима можно делать меньше, чем переднего, так как он служит всего лишь подпоркой.Я пришел к выводу, что все-таки лучше делать диаметры посадочных углублений обоих чашеобразных зажимов одинаковыми.
Сам шар точится так.Берем подходящую заготовку, зажимаем ее в центрах и оцилиндровываем.Точим шар на глаз.Устанавливаем в ПБ передний зажим и на задний центр устанавливаем задний зажим.
Устанавливаем в них грубо выточенный шар (см.фото 1).Протачиваем поверхность шара.Вынимаем шар из зажимов и переворачиваем его на 90 градусов.Важно!Нужно стараться шар установить как можно точнее по центру, чтобы не возникла новая ось вращения (биение шара).Протачиваем эту сторону шара.Процедуру повторяем до тех пор, пока не исчезнет двойной контур и не будет биения шара.Обычно на все требуется две перестановки, а по времени точение шара занимает 5-7 минут.Точу я шары на оборотах 1000 и 1500 – так чище поверхность.Достаточно потренироваться на одном-двух шарах и становится ясной методика точения и все технические действия.Шары я не лакирую, чтобы сохранить непосредственный контакт с древесиной.Протираю их льняным маслом, полирую салфеткой и стружкой.Кстати, стружка – отличный полировочный материал!
При точении шаров впервые работал с древесиной боярышника.Очень красивая, приятная древесина красно-желтого цвета с чудесным запахом.Стружка при точении получается розовой, как перья фламинго.
Шарами я остался доволен, как и мои домочадцы.Особенно они понравились британскому коту Томасу.Он гоняет их по всем комнатам без устали.
Мяч и клетка: классика
В жизни мало что приносит большее удовлетворение, чем строгание дерева. Eсть определенное удовольствие, которое вы получаете, когда острый нож встречается с деревом. конечный результат не должен быть чем-то особенным, чтобы оценить эту тонкую радость резьбы. Обработка острого конца палки может быть очень приятной, и я думаю, это апеллирует к инстинкту, восходящему к древнему изготовлению инструментов. прошлое, когда острая палка могла иметь решающее значение для выживания.
Когда я был ребенком и рос на ферме, большинство мальчиков носили нож в школу и обычно сами точили карандаши. Получение хороший гладкий кончик карандаша был предметом гордости для большинства из нас. Это печальный комментарий к сегодняшнему обществу, что дети, несущие ножи в школу, теперь считались преступниками.
В моей юности многие дети сами делали игрушки. я не могу вспомнить, сколько игрушечных пистолетов и винтовок я сделал, но я уверен, что их было много в десятках. Пистолет Томми был моим любимым, чтобы сделать из один на четыре доска. Обычно мне удавалось довольно быстро выкрутить одну из них, используя ручную пилу и шлифовальный станок и закончил с моим карманным ножом, чтобы сгладить края. Должен признаться, я очень гордился этими щенками. думаю, мне было веселее делать их, чем играть с ними. И если я потерял один, ничего страшного, я просто сделал другой. Обычно я мог снабжать весь район оружие, которое в этом сельском сообществе состояло из двух других детей, оба из который жил более чем в полумиле! Мне тогда было, наверное, около шести, но один из Самое классное в выращивании на ферме – это то, что ты научился работать с свои руки на ранней стадии, потому что было просто много работы. Так возиться в гараже и сарае с инструментами вашего папы в довольно юный возраст был довольно типичным для деревенского парня в те дни.
Когда мне было одиннадцать, я присоединился к бойскаутам, и это было здесь я открыл для себя мир старинного строгания. Мы были тряпкой группа сельских скаутов, но мы, конечно, много чего сделали. Мы построили тобогганы, делали брезентовые байдарки, разбивали лагерь посреди зимы и имели примитивные лагеря пещерных людей, где вы научились делать убежища из материалов, руки и готовить в углях костра. Наш бесстрашный скаутмастер был на пенсии Армейский сержант, который, с его высоким худощавым телосложением, шляпой Медвежонка Смоки, проволокой очки в оправе и большие рыжие усы, казалось, он сошёл с обложки журнала Boys Life. Он был фантастическим лесником, который любил разбивать лагерь и наша маленькая группа каждый год проводила в походах больше дней, чем любой другой отряд в штат. И было удивительно, что он мог сделать с перочинным ножом! Более чем одна из его горок с шейным платком попала в «Boys Life». Мой фаворитом был осел с прыгающей головой.
Но резьба по дереву старый скаутмастер, которым я больше всего восхищался, были цепи и мячи в клетках, которые он резные, каждая вырезана из цельного куска дерева. Всегда казалось, что какая-то магия, связанная с резьбой этих и по сей день, самых частый комментарий, который я получаю, когда показываю новичку мяч в клетке, который я вырезал, это Как ты засунул туда этот мяч?
Правда в том, что в этом нет никакой магии. строгание мяча в клетке, хотя часто кажется, что это происходит после того, как вы закончите. Я всегда очарован продуктом после того, как я закончу, даже если это простейший из мячей в клетке. Для строгания мяча и клетки не требуется никаких большой художественный талант. Почти каждый может научиться вырезать один. Главный Ингредиенты: хорошее, прямоволокнистое дерево для резьбы, острый нож и много-много терпения. И это третье требование, которое часто отсутствует и ведет к отсутствию успеха.
Важно помнить, что что процесс вырезания может быть таким же полезным, как и просмотр продукта. Если это похоже на работу, то у вас, вероятно, нет хороших задатков. резчик. Whittling — это время для сосредоточенного отдыха, где вы можете наслаждаться ощущение резьбы по дереву и звуки работы острого ножа. Это о настолько хорошая терапия, чтобы противодействовать крысиным бегам современного мира, насколько я могу думать о. Наслаждайтесь процессом, и продукт появится без особых усилий.
Первый шаг в любом начинании строгания — это выбор подходящий нож. Для вырезания мяча в клетке нож с двумя или более Типы лезвий обычно предпочтительнее. Скотовод среднего размера часто подходит счет для меня, и один из моих фаворитов – Schrade Old Timer Middleman (330T). Тонкая клипса, лезвия типа «овчина» и «спей» дают хороший выбор на выбор. для различных задач по строганию, а ручка достаточно большая, чтобы удобно для большинства резьбы.
И одна из лучших особенностей этого ножа это цена. Обычно вы можете купить его примерно за 20 долларов. Посредник I используется для этого проекта, который я купил более 25 лет назад, и он все еще работает сильный. Вы можете потратить намного больше на нож, но это не сделает вас лучше резчик.
Следующий шаг — повышение резкости. Большинство карманных ножей нуждаются обширное перепрофилирование, чтобы быть хорошими резчиками. Думай тонко. Подумайте о лезвии бритвы край. Вы хотите сделать этот скос тонким, чтобы ваш нож легко проталкивание через древесину. Основная часть вашего строгания будет включать в себя резку с нажимом. и не нарезка. Для этого вам нужен очень тонкий край с гладкой кромкой. Не беспокойтесь о том, что нож держит лезвие. Если только вы не вырезаете очень твердая древесина, вы должны быть в состоянии сохранить лезвие бритвы в течение длительного времени просто стягивая. Поэтому, как только край утончается, обязательно подправьте его.
на куске кожи, чтобы удалить край проволоки и отполировать оставшийся край. Поможет хороший полировальный состав, нанесенный на кожу. Инструменты Ли Вэлли ООО (www.leevalley.com) продает отличный кожаный строп с зеленым хонинговальным составом, который хорошо работает для этого, но вы также можете пойти по домашнему пути и получить отличные результаты путем приклеивания старого ремня к куску дерева.
Далее идет выбор дерева. Это важный шаг, особенно для новичка. Я настоятельно рекомендую начать с дерева, которое известен своей легкостью резьбы. Двумя лучшими являются белая сосна и липа. По возможности покупайте древесину в магазине, специализирующемся на резьбе по дереву. древесина. Таким образом, вы, как правило, будете уверены в том, что древесина имеет прямоволокнистую структуру. и правильно просушить.
Для этой статьи я решил вырезать мяч в клетке. Это отличный проект для начинающих, потому что это намного проще, чем кажется и его реальный строитель уверенности.
Не говоря уже о том, что это весело!
Начните с квадратного куска дерева. В данном случае я использовал квадратный кусок дерева размером 1 1/4 дюйма и длиной около 4 дюймов с текстурой по всей длине клетки. Для дерева такого размера я сделал направляющие клетки шириной 1/4 дюйма. С помощью острого карандаша отметьте направляющие на Блок со всех четырех сторон. Измерьте не менее ” дюймов с каждого конца и отметьте образуют концевые части клетки. Измерьте на одном конце блока 1/4 дюйма со всех сторон и отметьте. Теперь измерьте расстояние от угла до угла созданный квадрат. Это будет ширина мяча. Отметка этой длины со всех четырех сторон блока, с центром в середине блокировать. Теперь у вас должно быть два окна с каждой стороны шаровой секции, на с каждой стороны блока. Теперь вы готовы начать строгать!
Начните с глубоких надрезов вдоль каждого окна прилегает к шаровой части со всех четырех сторон.
Не пытайтесь врезаться в ширина рельсов.
Делайте это поэтапно, а затем раскалывайте небольшие деревянные клинья. пока вся древесина не будет удалена из секций окна.
Сделайте такие же упорные надрезы вокруг области шара, разделив извлекайте небольшие клинья из дерева по мере продвижения, пока разрезы не сойдутся с каждой стороны и блок в середине свободно скользит по рельсам.
Теперь начните скруглять шар, делая маленькие надрезы на всех стороны. Помните, терпение – это добродетель! Как только мяч округлен, вы можете сгладьте рельсы, но будьте осторожны. Не удаляйте больше древесины, чем есть абсолютно необходимо, иначе мяч выпадет из клетки!
Поздравляем! Вы только что обрезали классику мяч в клетке! Чтобы закончить, вы можете покрыть древесину каким-либо маслом или акриловая отделка. Если это вызвало у вас интерес к строганию, вы можете захотеть исследовать дальше.
Отличным ресурсом является E.J. книга Тангерманса, Строгание и резьба по дереву. Это классика, впервые опубликованная в 1936, но все еще в печати. Это просто доказывает, что строгание — это вневременное приключение, которое будет продолжать очаровывать молодых и старых, пока есть ценная древесина для строгания и хорошее острое лезвие, чтобы завершить круг. Я должен упомянуть, что пока я работал над этим проектом, я просто случайно купите новый Old Timer Middleman за 16,95 долларов США, включая камень, масло и небольшая ткань! Какая сделка, а? Может быть, когда-нибудь, когда мой первый Old Timer изнашивается, я получу шанс использовать его. Удачного строгания!
2002 Терри М. Триер
