Содержание

Извлекаем анкерные болты из бетона

Анкерные болты, используемые для крепления конструкций и деталей к бетону, изготавливаются из прочного металла. Благодаря особенностям конструкции и используемому материалу, этот крепеж способен выдерживать большие нагрузки, как статические, так и динамические. Существует множество разновидностей анкерных болтов, но наиболее распространенными являются механические анкера распорного типа. Принцип действия этого крепежного элемента основан на перемещении клина, который разжимает распорную втулку, фиксирующую метиз в толще бетона. В строительстве анкерные болты применяют при установке дверей, окон и перегородок, монтаже подвесных потолков, подвешивании люстр и в других случаях, когда нужно создать надежное, неразъемное соединение с бетоном.

Как аккуратно извлечь анкер из стены

Установить анкер в стену гораздо проще, чем его удалить. В связи с этим, перед тем, как вкручивать такой крепеж в стену, нужно выполнить все необходимые замеры и точно определить место его будущего расположения. Извлечение анкера из стены – это трудоемкий процесс, результатом которого может стать не только удаление крепежа, но и значительное повреждение бетона. Как удалить анкер с наименьшими повреждениями конструкций, мы расскажем в этой статье.

Наиболее простым способом избавиться от распорного болта в стене, является следующий:

Откручиваем гайку анкера;
Пробиваем шпильку крепежа внутрь, как можно дальше;
Извлекаем обойму плоскогубцами.

К сожалению, этот простой и наименее трудоемкий способ срабатывает не всегда. Если у вас есть под рукой электрические инструменты, то лучше попробовать решить проблему, вооружившись дрелью. При помощи сверла по металлу рассверлите узел болт-гайка, а затем выбейте болт внутрь. Чаще всего, после такого воздействия обойму анкера можно без проблем извлечь из отверстия в стене.

Еще один эффективный способ может быть использован лишь с анкерами по бетону большого размера. Для его осуществления в болте сверлят отверстие, в котором, используя метчик, изготавливают резьбу. В отверстие вкручивают болт меньшего диаметра. Для извлечения анкера, удерживая вкрученный болт, проворачивают гайку на основном болте, причем вместе с обоймой. После фиксации болта контргайку выкручивают и снимают, а затем, используя угловую шлифмашину, срезают внешнюю гайку и проталкивают стержень внутрь, ударяя по нему.

Радикальные методы

Кроме «интеллектуальных» способов удаления метиза из стены, существуют и более радикальные. Чаще всего, чтобы изъять анкер без хлопот, его просто высверливают. Для этого используют сверла по металлу из высококачественной стали. Как правило, разрушив распорный резьбовой механизм изделия, можно легко его вынуть из отверстия. Второй, более грубый способ, наиболее «травматичен» для конструкции. Чтобы вынуть болт, шпильку забивают обратно в обойму, после чего бетон вокруг анкера разрушают перфоратором или зубилом и молотком, на глубину около 1 сантиметра. После того, как обойма выступит над поверхностью бетона, ее нужно захватить плоскогубцами и попытаться вытащить из стены.

Используя два последних способа демонтажа распорных анкеров, вы должны быть готовы к тому, что стена или потолок вокруг крепежа получат повреждения. Поэтому, приступая к такой работе, не забудьте запастись шпаклевкой и шпателем.

Полезные советы 20.09.2019 12:55:37

krepcom.ru

Как вытащить анкерный болт без повреждений

В строительстве и ремонте широко распространен различный крепеж, в том числе надежные анкерные болты. По этой причине остается актуальным вопрос о том, как вытащить крепежный элемент из конструкции, в которую он установлен. Процесс является сложным из-за особенностей анкерного болта и его строения.

Основные способы

Анкерные болты применяются в различных случаях. Чаще всего они подходят для надежной фиксации конструкций с большой массой или габаритами. Например, осветительные приборы, оконные и дверные коробки, детали подвесных потолков. В роли основной части анкерного болта выступает металлическая гильза с тонкими стенками. На конструкции размещены продольные пазы.

В процессе монтажа требуется установить и вкрутить болт в гильзу, расположенную в подготовленном отверстии. Это позволяет втянуть во внутреннюю часть конусообразную гайку, с помощью которой раздвигаются стенки и метиз прочно закрепляется в отверстии. Максимальная грузоподъемность крепежного элемента различается, самые крупные варианты подходят для установки конструкции массой до 100 кг.

Перед монтажными работами необходимо подготовить отверстие соответствующего диаметра, длина которого будет чуть больше самого анкерного болта. После этого закручивается шпилька с метрической резьбой. Установка болта происходит намного проще, чем его демонтаж. В некоторых случаях из-за высокой прочности метиза приходится жертвовать стеной и выламывать деталь. Образовавшееся отверстие удаляется при помощи шпаклевки или цемента.

Существует несколько способов, которые широко применяются при извлечении анкера из стены, пола или потолка, при этом максимально сохраняют поверхность.

Для начала необходимо открутить гайку, размещенную на шпильке, затем с помощью молотка забить ее как можно глубже. Если она перестанет расширять обойму, то у вас получится вытащить крепежный элемент без значительных усилий.

Еще один подходящий вариант — это рассверливание. Принцип удаления анкерного болта схож с предыдущим. Необходимо исключить распирание обоймы, для чего рассверливается резьбовое соединение между гайкой и шпилькой. После этого метиз вбивается в основу и вытаскивается обойма, затем болт.

Если перечисленные методы извлечения анкерного болта не помогли или не подходят, то в центре шпильки попробуйте высверлить небольшое отверстие. В него устанавливается соответствующий болт, на который потребуется контргайка. Придерживайте болт, при этом попробуйте прокрутить гайку, расположенную на шпильке анкера так, чтобы вместе с ней проворачивалась обойма. Сразу же после фиксации вспомогательного болта удаляется контргайка, сам метиз удаляется. Можно снять основную гайку при помощи болгарки, затем забить шпильку. После извлечения обоймы с помощью любого подходящего инструмента, которым зажимается метиз, вытаскивайте саму шпильку.

В некоторых случаях достаточно простого забивания шпильки без снятия гайки. При этом не избежать повреждений прилегающей поверхности, поскольку вокруг анкерного болта потребуется сделать углубление не меньше 1 см. Если все получилось, то крепежный элемент легко извлекается с помощью стандартных пассатижей.

Если для производства анкерного болта использованы мягкие сплавы, то поможет высверливание метиза. Но этот вариант не гарантирует сохранения стены, поэтому будьте готовы, что придется потрудиться и заделывать повреждения шпаклевкой или цементом.

Нужен наглядный пример? Тогда можно поискать видео в интернете, где показаны способы вытаскивания анкерных болтов из различных материалов. Подходящие рекомендации легко использовать на собственном примере.

Как выкрутить обычный болт

Сложности часто возникают не только в процессе демонтажа анкерного болта, но и обычного резьбового. Например, когда у крепежного элемента нет головки или произошла деформация. В таких случаях применяются другие методы, которые отличаются от способов извлечения анкерного болта.

Для начала вращения болта с отсутствующей головкой потребуется использовать острый керн. Инструмент подставляется под определенным углом к метизу.

Также допускается использование болгарки, с помощью которой выполняется подходящая прорезь. Затем в полученный паз вставляется отвертка и крепежный элемент извлекается. Если ничего не получилось, то попробуйте применить метчик или отвертку с конусным жалом. Для этого метчик с левой резьбой устанавливается в подготовленное резьбовое отверстие.

Еще один вариант удаления болта — метчик с правой резьбой. В таком случае деталь закручивается в головку крепежа и закрепляется с помощью сварки. Менее распространенный, но радикальный метод — это высверливание. Потребуется подобрать подходящее по диаметру сверло, соответствующее диаметру поперечного сечения болта.

boltzavod.ru

Как вытащить анкерный болт из стены: рекомендации и видео

В сфере строительства и ремонта уже давно и достаточно активно используются новые, более надежные типы крепежных элементов, к которым относятся анкерные болты. В связи с этим вопрос о том, как быстро вытащить анкерный болт из пола, потолка или стены, является достаточно актуальным. Сложность извлечения болта такого типа обусловлена тем, что он имеет непростую конструкцию.

Принцип работы анкера

Основные приемы

Анкерные болты, которые обеспечивают высочайшую надежность крепления, используют в тех случаях, когда на поверхности стены, потолка или пола необходимо зафиксировать тяжеловесные конструкции – массивные люстры, дверные и оконные коробки, модули подвесного потолка. Основным элементом конструкции анкерного болта является тонкостенная гильза из металла, на боковой поверхности которой выполнены продольные разрезы. Сам болт вкручивается в гильзу, тем самым втягивая в ее внутреннюю часть конусообразную гайку, которая разжимает ее стенки и обеспечивает надежную фиксацию всей конструкции внутри предварительно подготовленного отверстия. Анкерные болты за счет особенностей своего устройства позволяют надежно закрепить на поверхности стены, пола и потолка элементы, вес которых превышает 100 кг.

В первую очередь нужно попробовать расшатать анкер круговыми движениями, если можно зацепиться за выступающие части

Чтобы использовать анкер, необходимо предварительно просверлить отверстие соответствующего диаметра, в которое будет вставлена оболочка крепежа, а уже в нее вкручивают болт или шпильку с резьбой. Если проблем с тем, как использовать такой крепежный элемент, чаще всего не возникает, то вопрос о том, как вытащить анкер, является достаточно актуальным. Высокая надежность фиксации такого болта часто приводит к тому, что его приходится буквально выламывать из стены, пола или потолка, а образовавшееся в результате таких манипуляций отверстие заделывать при помощи цементного раствора или шпаклевки.

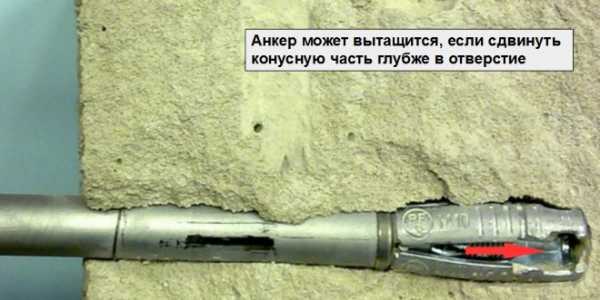

Конусная часть может сдвинуться глубже, если есть запас отверстия по длине

Между тем есть несколько простых способов, позволяющих с минимальным уроном для состояния поверхности вытащить такой болт из стены.

В первую очередь следует открутить гайку на шпильке и попробовать забить ее поглубже, чтобы она перестала распирать обойму. Если вам удалось это сделать, то можно без особого труда вытащить обойму, а затем и саму шпильку-болт.
Резьбовое соединение гайки со шпилькой можно рассверлить, а затем, если позволяет расстояние, на которое шпилька выступает над гайкой, ее можно вбить глубже, чтобы она перестала распирать обойму. После этого, как и в предыдущем случае, из стены необходимо вытащить обойму, а после нее и сам анкерный болт.
Можно также высверлить отверстие в центральной части шпильки-болта, в котором при помощи метчика нарезают резьбу. В полученное резьбовое отверстие вкручивают болт, который надо обязательно законтрагаить. Удерживая вкрученный болт, необходимо попытаться прокрутить на основной шпильке гайку, чтобы она провернулась вместе с обоймой. Когда дополнительный болт зафиксируется, надо снять с него контргайку и выкрутить его. Затем можно срезать со шпильки основную гайку, используя для этого болгарку, и вбить шпильку внутрь отверстия. После того как вы освободили обойму, ее можно извлечь при помощи пассатижей или других зажимных приспособлений, а затем вытащить и саму шпильку.
Шпильку, ничего не предпринимая, можно попробовать забить в обойму по максимуму вместе с накрученной на нее гайкой. После выполнения такой манипуляции вокруг головки анкерного болта надо разбить бетонную поверхность, углубившись на 1 см. После этого можно попытаться вытащить из стены крепежное изделие, используя обычные пассатижи.
Если анкерный болт изготовлен из не слишком твердого металла, можно просто высверлить его из стены. Однако даже при таком аккуратном подходе к извлечению анкерного болта следует быть готовым к тому, что участок стены, потолка или пола, на котором находился такой крепежный элемент, придется привести в первозданный вид, используя шпаклевку или цементный раствор.

В интернете есть много видео, которые дают подробное представление о том, как с минимальными сложностями вытащить из любой поверхности анкерный болт. При выполнении данной процедуры можно следовать инструкциям, предложенным в том или ином ролике.

Как выкрутить из резьбового отверстия обычный болт

Проблемы с выкручиванием из резьбового отверстия могут возникать не только с анкерными, но и с обычными болтами. Эта ситуация часто возникает в том случае, если у болта практически полностью отсутствует головка или ее боковые грани сильно смялись. Для извлечения такого болта из стены можно воспользоваться одним из следующих способов.

Придать вращение болту, головка которого сильно изношена, можно при помощи острого керна, приставленного под углом к верхней части крепежного элемента.
На изношенной головке болта, используя болгарку, выполняют прорезь, в которую вставляют жало отвертки и пытаются с ее помощью вытащить крепежный элемент.
Вытащить из стены не поддающийся извлечению болт можно при помощи метчика с левой резьбой, вкрутив его в предварительно выполненное резьбовое отверстие. Если у вас под рукой нет такого метчика, то вместо него можно использовать отвертку, жало которой заточено «под конус».
Чтобы вытащить болт из стены, можно использовать и метчик с правой резьбой. Для этого инструмент необходимо вкрутить в предварительно подготовленное в головке крепежного элемента отверстие, а затем жестко зафиксировать на ней при помощи сварки.
Самым радикальным методом извлечения болта из стены является его высверливание. С этой целью используют сверло, диаметр которого наиболее близок к размеру поперечного сечения самого крепежного элемента.

Способы извлечения сломанных болтов в зависимости от места обрыва

В заключении посмотрите наглядно семь лучших способов извлечения сломанных болтов.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

met-all.org

Анкерный болт с гайкой

Анкера используются в тех случаях, когда требуется особо прочное и надежное крепление конструкции к каменному основанию – стене, полу и т.п.

Дюбеля с пластмассовыми вставками из-за сравнительно невысокой твердости пластиковой втулки не могут обеспечить достаточную прочность.

В отличие от химических анкеров, крепление которых осуществляется с помощью заполнения пространства между стержнем и основанием жидким затвердевающим компонентом, распорные анкера крепятся благодаря расклиниванию в отверстии их втулки.

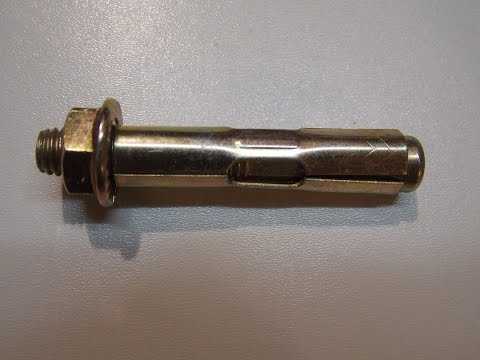

Одним из видов распорных анкеров является анкерный болт с гайкой.

Анкера с гайкой и другой крепеж применяются очень широко. Ими крепят различное навесное оборудование к стенам (котлы, например), вибрирующие промышленные станки к полу, тяжелые люстры к потолку и т.п.

Кроме прочности и надежности анкерный болт с гайкой обеспечивает удобство и быстроту монтажа и демонтажа. В отличие от химического анкера распорный при необходимости легко извлекается из основания.

Как работает анкерный болт с гайкой?

В наиболее распространенном своем виде анкер с гайкой состоит из трех частей – шпильки, распорной втулки и гайки. Шпилька имеет на конце конусный наконечник, который может быть выполнен как единое целое со шпилькой (приварен, например) или как отдельная часть с внутренней резьбой. Распорная втулка имеет разрезы, позволяющие ей расширяться в отверстии.

Работает анкерный болт следующим образом. Изделие в собранном виде (втулка надета на шпильку) вставляется в отверстие. При заворачивании гайки конусная часть шпильки втягивается во втулку, заставляя ее разрезанные части расходиться в радиальном направлении до упора в стенки отверстия.

В результате втулка плотно стопорится в отверстии, обеспечивая прочное и надежное крепление анкера в основании. Теперь к нему можно крепить любою тяжелую и ответственную конструкцию, не опасаясь за ее судьбу.

Двухраспорный анкер – изделие повышенной надежности

Прочность, с которой анкер держится в основании, зависит от силы расклинивания втулки и площади контакта между ней и материалом основания. Чем больше площадь контакта, тем, естественно, надежнее крепление. Двухраспорные анкера отличаются от обычных тем, что имеют дополнительную втулку, которая работает точно так же, как и основная.

При заворачивании гайки основная втулка своим концом, выполненным с конусной фаской, входит в разрезанный конец дополнительной втулки и расклинивает ее. Таким образом, вместо одной расклиненной зоны образуются две, отстоящие друг от друга на некотором расстоянии.

Если говорить о сравнительных характеристиках, то теоретически двухраспорный анкер должен держаться в основании в два раза прочнее, чем обычный.

Для крепления в каких материалах предназначен анкерный болт с гайкой?

В тех, которые представляют собой твердый монолит, – в бетоне, кирпиче, природном или искусственном камне.

А вот в полых или недостаточно твердых материалах, – таких как ячеистый бетон всех видов, пустотелый кирпич, бетон с пустотами, гипс или гипсокартон, дерево, ДВП, ДСП, фанера – использование распорного анкера нецелесообразно.

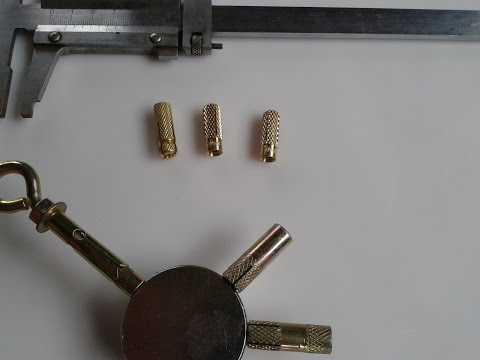

Технические параметры анкерных болтов

Анкера изготавливаются из стали и оцинковываются или пассивируются. Выпускают также высококачественные изделия из нержавеющей стали.

Анкерные болты с гайкой характеризуются следующими основными параметрами:

✔ общей длиной, которая колеблется в диапазоне от 18 до 400 мм;

✔ наружным диаметром втулки, определяющим диаметр бура или сверла, которым выполняется отверстие под анкер – от 8 до 30 мм.

✔ диаметром резьбы шпильки – от М6 до М24.

К справочным параметрам относится толщина детали, которую можно крепить данным анкером. Усилие извлечения, на которое он рассчитан, минимальный момент затяжки. Эти данные даются обычно в виде таблиц, позволяющих подобрать анкер, оптимальным образом соответствующий стоящей перед ним задаче.

Монтаж анкерного болта

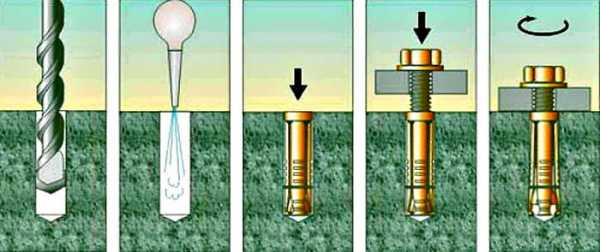

Установка анкера осуществляется в три этапа.

✔ Сверление отверстия. Его диаметр и глубина определяются размерами анкера. Диаметр должен быть чуть больше (на 0,2-0,5 мм) диаметра втулки.

✔ Очистка отверстия от пыли и крошки. Выполняется продувкой с помощью резиновой груши, насоса или пылесоса.

✔ Установка анкера на нужную глубину и расклинивание втулки затягиванием гайки.

Моменты, на которые следует обратить внимание при установке анкера

При затягивании гайки конец шпилька будет немного выдвигаться вперед, пока полностью не выберется зазор между лепестками втулки и стенкой отверстия. Этот факт нужно учитывать, поскольку выдвигающийся конец шпильки может создать помеху для крепящейся конструкции.

Втулка должна выступать из отверстия на расстояние, чуть меньшее, чем толщина фланца или ножки крепящейся детали. Если установить ее заподлицо с поверхностью основания, при сдвигающей нагрузке на срез будет работать шпилька, в то время как нагрузку должна воспринимать втулка.
