Как согнуть трубу без трубогиба своими руками, видео

Время от времени в быту приходится деформировать металлические трубы различной конфигурации и длины. Как согнуть трубу без трубогиба, если нет возможности его приобрести, или стационарно установить?  Тем не менее, существуют достаточно простые технологические приёмы, позволяющие имеющимися подручными средствами изогнуть металлическую (алюминиевую, медную и даже стальную) трубу своими руками, причём не только круглого поперечного сечения, но даже и профильную.





Почему не стоит получать такие изделия при помощи обычного молотка и наковальни

Чаще всего гибка труб выполняется с целью обеспечения сантехнических коммуникаций или внутренней разводки водопроводной сети в доме. Высокое значение момента сопротивления полого элемента не просто увеличивает усилие, но и сопровождается значительной деформацией внутреннего периметра. Такая труба, возможно, и пропустит через себя поток жидкости, но с огромным гидросопротивлением¸ которое в итоге приведёт к преждевременному разрушению арматуры. Не говорим уже о том, что сам вид такого изделия не может вызывать эстетического удовольствия.

Обычная гибка труб при помощи молотка (либо кувалды – если есть желание согнуть профильную трубу с большим периметром) и наковальни с надлежащим качеством невозможна. Дело в том, что при сосредоточении  изгибающей нагрузки по внешней поверхности трубы, внутренний её периметр никаким силовым фактором не уравновешивается. В результате возникают опасные растягивающие напряжения, которые становятся причиной появления многочисленных складок, трещин и гофров.

Таким образом, для качественного результата следует создать в зоне гиба подпирающее усилие, благодаря которому в зоне деформации создастся объёмное напряжённое состояние. Последнее повышает пластичность, и позволяет выполнять деформирование без опасности разрушения.

Содержание

Гибка труб, круглых в плане

При отсутствии трубогиба  деформацию можно выполнять двумя методами:

• Механическим, приложением необходимого изгибающего момента;
• Термическим, путём снижения предела текучести материала.

Механические методы, в свою очередь, подразделяются на гибку с применением профилированного инструмента, и с использованием промежуточных рабочих сред.

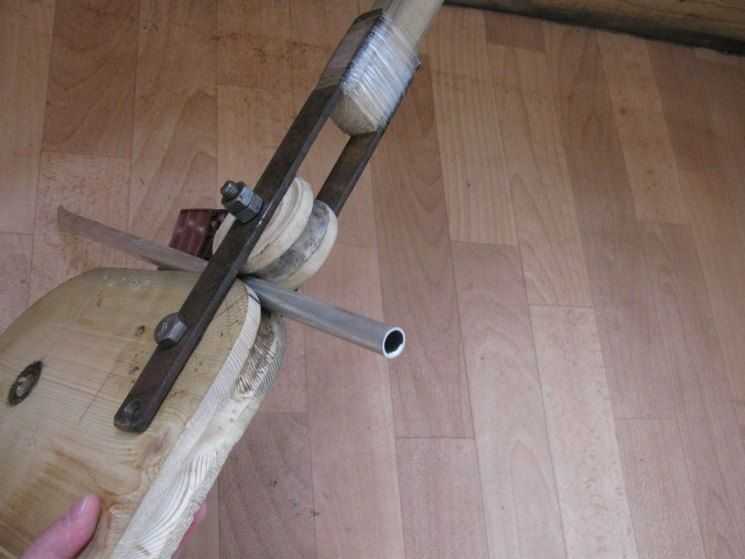

Для осуществления гибки по контуру вполне пригодны металлические ролики, имеющие канавки под установку резиновых колец. Имея набор из таких роликов, можно обрабатывать трубы широкой номенклатуры. Ролики с квадратными канавками позволят согнуть и профильную трубу.

Схема гибки при помощи рычага-удлинителя

Необходимо отметить, что описанные далее приёмы не потребуются, если предстоит гибка на небольшой (до 15 — 20°) угол, а также при радиусах, более чем в 6 — 10 раз превышающих толщину стенки (меньшие значения касаются более пластичных материалов).

Гибка на жёстком инструменте

Например, медную или алюминиевую трубу диаметром не более 20 — 30 мм можно согнуть на простой оправке, которую можно изготовить из двух толстолистовых  полос. Их внешняя конфигурация должна соответствовать требуемому значению радиуса гибки, а расстояние равняться примерно половине внешнего размера изделия.  Такую конструкцию легко изготовить своими руками, а затем прикрепить при помощи профильных уголков к верстаку, либо просто зажать в тисках. По периметру   сверлится несколько отверстий, в которые вставляются хомуты, фиксирующие противоположный конец. После этого деформация (в буквальном смысле слова) своими руками выполняется достаточно легко.

Ограничением данного метода является то, что габариты инструмента определяются длиной заготовки, поэтому гибка длинных труб потребует значительного свободного пространства.  Универсальность способу придаст регулируемое расстояние между смежными полосами, на которые будет опираться обрабатываемая деталь.

Термический способ заключается в том, что подлежащий обработке участок  разогревается паяльной лампой до температуры 350 — 400 °С. В результате увеличивается пластичность, что позволяет снизить верхнюю допустимую границу усилий гибки. Прилагаемая деформирующая сила заметно снизится, что даст возможность согнуть своими руками даже толстостенную или профильную трубу.  Вместе с тем для стальной трубы качество поверхности ухудшится.  Поэтому после обработки придётся применить последующее шлифование или пескоструйную обработку.  Алюминиевую или медную трубу большого диаметра часто изгибают именно таким способом.

Гибка с применением промежуточной рабочей среды

Данный метод является одним из наиболее качественных. К тому же, он не имеет ограничений, как по поперечной конфигурации, так и по длине детали. Последовательность реализации процесса следующая:

1. В подлежащую гибке заготовку засыпают доверху мелкий (это важно!) песок.
2. Нижнюю часть заглушают деревянным чопиком.
3. В противоположный торец вливают воду, чтобы увлажнить песок, и повысить его сплошность.
4. Заготовку периодически встряхивают, чтобы снизить до минимума пустоты.
5. Когда труба полностью заполнена, её заглушают.
6. Опирают изделие на толстостенную трубу с подходящими размерами.
7. Выполняют изгиб своими руками до требуемой конфигурации, учитывая пружинение (медную или алюминиевую трубу гнут непосредственно «в размер», а стальную – до угла, превышающего необходимое значение на 5 — 7°).
8. Выжигают чопики, и тщательно очищают конструкцию.

Способы согнуть трубу, не имея специального инструмента

Добавить в закладки ● Сборка-1 Нажмите “Ctrl + D” чтобы сохраните сайт в браузере

При установке системы автономного водоснабжения, отопления или орошения, строительстве беседки, изготовлении садовой мебели и других случаях может возникнуть необходимость в гибке труб различного сечения и из разных материалов. Приобретение специального трубогибочного агрегата не рационально, если эти работы выполняются разово или «для себя».

Поэтому мы собрали «народные» способы гибки труб в домашних условиях. Методы сгибания труб были проверены и опробованы умельцами, которые привыкли все делать своими руками. Но даже они признают, что часть работ в строительстве утеплении загородного дома следует доверять профессионалам.

Необходимые инструменты и приспособления для сгибания трубы под нужным углом

Для изгиба трубы из разных материалов вам потребуется:

• Прокаленный песок или другой сыпучий материал.
• Деревянные заглушки (чопики).
• Ацетиленовая горелка, паяльная лампа или строительный фен.
• Слесарные тиски или металлические рамки.
• Деревянный молоток или резиновая киянка.
• Деревянная доска с радиусной поверхностью, ширина которой равна двойному радиусу изгиба. С ее помощью проще выполнить максимально корректную и точную гибку трубы.







Способы изгиба трубы в зависимости от материала

Прежде чем начать гнуть трубу, необходимо знать механические свойства материала, из которого она изготовлена. Трубы из алюминия или меди, а также тонкостенные стальные трубы вы сможете согнуть, зажав их в слесарные тиски или вручную.

Песок и чопики понадобятся, чтобы сохранить размеры и форму сечения на полученном сгибе. Трубу нужно плотно заполнить песком и забить с краев деревянными чопиками.

Для получения нужного угла изгиба трубы из твердого материала вам понадобится труба большего диаметра. Вкопав изгибаемую трубу в землю и используя трубу большего диаметра в качестве рычага, вы сможете достигнуть желаемого результата.

Для гибки стальных труб понадобится газовая горелка или паяльная лампа. Нагревая ее в месте изгиба до ярко-красного цвета, вы сможете максимально снизить необходимое для получения нужного изгиба трубы усилие.

Если потребуется нагревать алюминиевую трубу, то готовность к сгибанию (степень нужного нагрева) проверяют клочком бумаги – от нагретого места он должен задымиться или воспламениться.

При нагреве и работе с нагретой трубой необходимо соблюдать осторожность и использовать толстые матерчатые перчатки или другой теплоизолирующий материал. Это связано с тем, что даже «черная» труба может нагреться до такой степени, что вы получите серьезный ожог.

Внимание! Использование газовой горелки или паяльной лампы при гибке оцинкованных труб недопустимо, т.к. это приведет к выгоранию защитного покрытия и резкому снижению срока службы коммуникаций.

Для сохранения формы профильной трубы поместите внутрь нее пружину и добивайтесь необходимого угла гибки с помощью киянки. Для облегчения удаления пружины после получения необходимой формы, привяжите к одному из концов (3 – 5 виток) пружины веревку, крепкий шнурок.

Если в вашем распоряжении есть болгарка (угловая шлифовальная машина) и сварочный аппарат, то вы можете нанести надрезы с внутренней стороны изгиба, который потом придется заваривать. Снижение прочности трубы за счет надрезов позволят уменьшить усилия для сгиба трубы.







Как самостоятельно согнуть полимерную трубу

При обустройстве системы Теплый пол мастера используют трубогиб, но если и теплый пол вы делаете своими руками, без набора специальных инструментов, то и в этой области уже появились свои «народные хитрости».

Гибка полимерных труб имеет некоторые отличия от гибки труб из металлических сплавов. Во-первых, при работе с ними лучше добиваться нужной формы постепенно. Во-вторых, при гибке полипропиленовой или пластиковой трубы необходимо строго контролировать температуру нагрева (≈150 °C) и использовать деревянный шаблон.

После нагрева трубы строительным феном (надеюсь про открытый огонь никто не подумал?) и получения нужного изгиба, труба фиксируется на шаблоне до полного остывания и сохранения заданного угла.

Без нагрева, методом холодной гибки, полимерную трубу тоже можно согнуть, но лишь до радиуса, равного восьми диаметрам.

Металлопластиковые трубы поддаются сгибанию руками. Делать это надо осторожно, не допуская резких перегибов. Для получения ровного угла изгиба используйте куски проволоки, помещенные внутрь.

Наша строительная компания оказывает широкий спектр услуг в сфере строительства, ремонта, утепления помещений. Обустройство участка, помощь в аудите строения перед приемкой, покупкой дома. Бесплатные и выездные консультации, продажа, доставка утеплителя Эковата от производителя.







Как согнуть трубу без трубогиба своими руками?

Наверняка вы сталкивались с ситуацией, когда при сборке трубопровода становится необходимо выгнуть трубу на определенный градус.

Для таких задач применяют специальный инструмент, именуемый трубогиб. Трубогибы бывают самыми разными. Они предназначаются для сгибания труб из металлов, пластика, различных сплавов и т.д.

Все это конечно очень хорошо, но что делать, если надо согнуть трубу без трубогиба? К примеру, если трубогиба у вас в наличии нет, а дело не терпит отлагательства.

Выгибание металлопластиковой трубы с пружиной внутри

Что же, есть способы выполнить подобные действия и своими руками. Мы вам о них расскажем.

Cодержание статьи

• 1 Особенности процесса
  • 1.1 Как обезопасить себя?
• 2 Отличия в зависимости от материала трубы
  • 2.1 Взаимодействие с металлическими образцами
  • 2. 2 Рабочий процесс
  • 2.3 Дополнительные советы
  • 2.4 Работа с пластиковыми трубами
  • 2.5 Выгибание трубы без трубогиба (видео)
  • 2.6 Отличия труб из разных видов пластика
  • 2.7 Похожие статьи

Особенности процесса

На самом деле сгибать трубы достаточно легко. Это только кажется, что для подобных действий необходимо огромное количество сил и энергии. Конечно, при работе с металлическими трубами все же придется попотеть, но даже в этом случае процесс занимает всего несколько десятков минут, и это с учетом подготовительных работ.

Но просто согнуть трубу недостаточно. Надо сделать это правильно, чтобы в итоге получить рабочий, а не испорченный образец. Если мы загибаем трубы своими руками, то шанс их повреждения существенно возрастает, так как согнуть трубу в домашних условиях можно только с помощью подручных средств.

Все дело в том, что труба при изгибании меняет свою структуру, натурально деформируется. И процесс деформации проходит непредсказуемо.

Это только кажется, что модель из той же стали изгибается красиво и плавно, как будто бы по волшебству сохраняя свою форму.

На самом деле это не так. В момент изгибания, особенно если работаете вы только подручными средствами, стенки трубы деформируются неравномерно.

Внутренняя стенка как бы накапливает в одной точке больше материала, становится толще, образуются даже микроскопические складки. Наружная же, наоборот, растягивается, что чревато появлением микротрещин. Согните ее слишком быстро или без предварительной подготовки – и ее повреждение будет практически неминуемым.

Как обезопасить себя?

Впрочем, себя можно легко обезопасить или хотя бы свести шанс повреждения трубы к минимуму. Для этого применяют несколько хитростей.

Во-первых, при изгибании своими руками трубу нагревают до определенной температуры. Это нормально, без прогрева согнуть отрезок, да еще и стальной, крайне сложно. Вы потратите уйму сил и энергии, а результат же вас вряд ли порадует.

Достигла ли поверхность трубы нужной температуры, проверяется с помощью обычной бумажки. Считается что труба прогрелась, если бумажка при контакте с ней начинает тлеть.

Процесс загибания стальной трубы

Способ, конечно, довольно топорный и дает только относительные результаты, но для домашней работы большего и не требуется.

Во-вторых, в полость трубы обязательно добавляют стабилизирующий материал. Это делается до момента ее прогрева.

В качестве стабилизирующего материала применяются разные варианты, от песка до пружин. Трубу с обеих сторон закупоривают, а затем уже принимаются за работу.

Внутри трубы песок играет роль пластификатора. Он не дает материалу деформироваться рывками, при этом сохраняет изначальную форму заготовки, что тоже крайне важно.

Также перед началом работы необходимо создать деревянную или стальную заготовку, для упрощения процесса деформации. Необязательно сильно мучиться и что-то создавать, надо просто выбрать подходящий материал.

К примеру, если вам нужно загнуть трубу под прямым углом своими руками, то хватит и наличия профильной трубы или же стола.

Если же радиус загиба достаточно большой, то придется подобрать обратную трубу нужных размеров или же деревянное полено.

Отличия в зависимости от материала трубы

Материал трубы оказывает огромное влияние на то, как мы будем с ней взаимодействовать

Трубы разделяют на:

• Металлические;
• Пластиковые.

Металлические трубы требуют один подход, пластиковые – совсем другой. К тому же и конкретные материалы различаются по своей прочности, устойчивости, принципу деформации и т.д. Все это следует учитывать, в особенности, когда мы работаем без специализированного инструмента, то есть своими руками.

Взаимодействие с металлическими образцами

Металлические трубы в домашних условиях изгибать сложнее всего. Да вы впрочем, и сами это понимаете.

Металл хоть и пластичный, но очень прочный. Вручную, без предварительной подготовки, с ним просто не совладать.

Перед обработкой трубу желательно нагреть горелкой

Зато если все продумать заранее, то и результат вас наверняка порадует. Также не будем забывать, что есть металлы мягкие, а есть жесткие. Цветные металлы – по большей степени мягкие. С ними работать проще.

Та же медь, при желании, вообще деформируется вручную. Тонкую медную трубу реально загнуть руками, чем часто сантехники и пользуются.

Укрепленная медь уже прочнее, но все равно не сравнится по прочности со сталью или хорошим алюминием.

Рабочий процесс

Рассмотрим алгоритм, позволяющий нам изгибать металлические отрезки труб своими руками.

Этапы работы:

1. Подготавливаем инструмент, находим горелку, собираем песок, заглушки и т.д.
2. Засыпаем песок внутрь трубы.
3. Закупориваем ее.
4. Нагреваем ее газовой горелкой.
5. Проверяем температуру нагрева. Если бумажный лист при контакте с металлом загорелся либо начал тлеть, значит все нормально, можно начинать.
6. Монтируем трубу в рабочее положение.
7. Загибаем отрезок с применением физической силы. Желательно делать это в перчатках, так как металлы отлично проводят тепло.
8. При достижении нужного угла оставляем трубу на сутки.

Вот и все. После завершения работы остается только проверить качество изгиба. К сожалению, в нагретом состоянии это сделать не удастся.

Дополнительные советы

Песок следует засыпать до момента полного заполнения трубы. Заглушки желательно брать не пластиковые, а стальные. Пластик может расплавиться и сцепиться со сталью. Ничего страшного конечно не произойдет, но и лишние проблемы нам ни к чему.

Выгнуть трубу малого диаметра можно даже вручную, применив усиленное плечо

Нагревают трубу равномерно, то есть со всех сторон, акцентируя внимание на внешней. Именно на ней пройдут самые серьезные деформации.

Нагретую трубу разрешается загибать только в термостойких перчатках. Иначе можно обжечься. Да и вообще, если собираетесь действовать по приведенной инструкции, то желательно позаботиться о личной безопасности, надеть экипировку и т. д.

Рекомендуем загибать трубу не рывками, а поступательными плавными движениями. Впрочем, тут каждый действует так, как ему видится возможным.

Работа с пластиковыми трубами

Пластик загибать проще, это совершенно очевидно. Он намного мягче, во многих случаях пластичнее, да весит легче. Однако у пластика есть одна неприятная характеристика, он имеет предел прочности. То есть может треснуть, если приложение сил будет излишним. Это надо учитывать.

Помните, что трещина в трубе – это необязательно огромная дыра, в которую можно засунуть палец. Как раз образование такой трещины в трубе – большое благо, потому что ее легко заметить.

Проблемы же появляются, когда в пластике образуются микротрещины или даже зачатки трещин. Они незаметны и будут ждать своего часа, чтобы затем в самый неподходящий момент заявить о себе.

Выгибание трубы без трубогиба (видео)

Отличия труб из разных видов пластика

Проще всего работать с металопластиком. Этот материал является комбинацией алюминиевого стержня и пластикового сплава, он очень прочен, но в то же время пластичен.

Процесс его гибки, практически ничем не отличается от аналогичного при взаимодействии со стальными образцами. Причем трубу, если она малого диаметра, даже прогревать нет нужды. Можно выгнуть просто руками. Только опять же, нужно позаботиться о наличии стабилизатора в ее полости, чтобы деформация прошла успешно.

В качестве стабилизатора можно применять не только песок. Хорошо действует проволока или даже стальная пружина высокой прочности.

Полипропилен гнуть тоже можно, но тут надо быть очень осторожным. Производители полипропиленовых труб не рекомендуют загибать их самостоятельно. Если все же это необходимо, тогда позаботьтесь о наличии у вас строительного фена.

Им можно прогреть стенки трубы, а затем выгнуть ее на заранее подготовленной заготовке. Размещайте трубу так, чтобы утолщенная стенка находилась на внешней стороне изгиба. Тогда шанс повреждения отрезка существенно уменьшиться.

Тонкие пластиковые трубы, казалось бы, гнуть проще всего. Вот только они ломаются при физическом воздействии. Здесь надо применить хитрость и все ту же термическую обработку.

Строительным феном мы нагреваем трубу до температуры в 200 градусов, а затем легко и плавно начинаем ее изгибать. В некоторых случаях пластик станет настолько мягким, что сам начнет гнуться. Тогда просто уложите ее так, как вам необходимо, а затем постарайтесь зафиксировать.

Как согнуть оцинкованную трубу без трубогиба?

В чем разница между трубогибом и трубогибом?

Отличие трубогиба от трубогиба довольно простое, нет . Если машина может согнуть трубу, она может согнуть трубу. … Труба измеряется по внутреннему диаметру, а труба – по внешнему диаметру. 19 февраля, 2019

Как вручную согнуть трубу?

Закройте один конец трубы материалом, например скомканной газетой или тканью. Затем заполните трубу песком — убедитесь, что песок плотно утрамбован. Заблокируйте другой конец трубы и затем нагрейте область изгиба . Когда он нагреется, аккуратно согните его вручную. 17 февраля 2017 г.

Какие три типа трубогибов существуют?

Swagelok предлагает три типа трубогибов: ручной трубогиб , настольный трубогиб (ручной и электрический) и электрический трубогиб . Вместе три типа трубогибов охватывают размеры труб от 1/4 до 2 дюймов.

Как согнуть оцинкованную трубу диаметром 2 дюйма?

Самый эффективный способ согнуть оцинкованную трубу – использовать трубогиб . Как автоматические, так и ручные трубогибы предназначены для того, чтобы дать вам возможность работать с трубой. Короче говоря, эти инструменты придают вам силу, необходимую для безопасного создания изгиба оцинкованной стали, не причиняя себе вреда и не повреждая трубу. 19 октября., 2021 г.

Связанные

Можно ли согнуть трубу из нержавеющей стали?

Для гибки труб из нержавеющей стали можно использовать различные методы. … Если изгиб имеет малый радиус, трубку можно согнуть на ротационно-вытяжном станке с помощью процесса, называемого изгибом трубки на оправке. Как сварные, так и бесшовные трубы могут быть изогнуты . Когда нужный радиус очень мал, бесшовные обычно гнутся лучше. 22 мая 2016 г.

Родственный

Можно ли согнуть выхлопную трубу трубогибом?

Для гибки выхлопной трубы можно использовать трубогиб с оправкой или гибку без использования метода заполнения трубы . Чтобы использовать метод заполненной трубы, выполните следующие действия: Измерьте длину трубы до места, где должен быть изгиб, и сделайте отметку. 11 октября 2021 г.

Как сделать трубогиб?

• Создание изгиба 90 градусов с помощью трубы трубогиб Отметьте на трубе место, где должна быть центральная точка изгиба, оставив небольшой излишек для неточностей. Поставьте трубогиб

  в вертикальное положение с полностью открытыми обеими руками. Вставьте медную трубу в канавку соответствующего размера. Наденьте подпорку на верхнюю часть трубы .

Связанные

Как сделать трубогиб?

• Купите изогнутый кусок дерева толщиной 2 дюйма и длиной примерно от 6 до 8 дюймов. …

• С помощью кольцевой пилы выточите изогнутую древесину на полдюйма по всей длине. …

• Снимите изогнутую деревянную пластину с зажима стола. …

• Извлеките изогнутую деталь из зажима. …

• Заполните отверстие над головкой шурупа замазкой для дерева. …

Связанные

Какой трубогиб лучше?

• CPS BLACKMAX BTB300 – лучший ручной трубогиб . С 1989 года продукты CPS доминируют на рынке. …

• Happybuy Труба Трубка Бендер – лучшая труба Бендер для каркасов безопасности. Сделанный из сверхпрочной стальной рамы, он используется для гибки трубы . …

• Трубогиб Woodward Fab и трубогиб – лучший трубогиб для HVAC. …

Связанные

Какие бывают трубогибы?

• Двойной Трубогиб Трубогибы. Это ручной гибочный станок 9.0008 с двумя ручками, которые могут сгибать трубы под разными углами, хотя для этого инструмента обычно используется изгиб на 90 градусов.

• Эргономичный

  Трубогиб . …

• Mini и Micro Трубогиб . …

• Трубопровод Трубогиб . …

• Трещотка Трубогиб . …

• Отдельно стоящий Трубогиб . …

общий Информация СМИ Нажмите галерея иллюстрация

Поделиться этой записью:

Как согнуть нержавеющую трубку | Фитинги и клапаны Superlok

Анатомия трубогиба

Сегодня в блоге Mako Superlok мы рассказываем обо всем, что вам нужно знать о ручных трубогибах и о том, как сгибать трубы. Если вы только начинаете изучать гибку труб, существует множество терминов и особенностей этих инструментов, которые могут быть трудными для понимания. Мы собираемся начать с анатомии трубогиба. Глядя на каждую часть бендера, мы поговорим о каждой части и о причине ее появления. После того, как мы разберемся с этим, мы поговорим о том, как использовать все функции в своих интересах, чтобы сделать максимально точные изгибы.

Думаешь, ты знаешь о магах все, что нужно? Нажмите здесь, чтобы перейти к гибочной части↓

‍

Детали для гибки

• Ручки
• Начнем с ручек сверху. Они позволяют оператору гибочного станка получить преимущество рычага, чтобы приложить надлежащее усилие к трубке. Изгиб труб из нержавеющей стали требует значительных усилий по сравнению с более мягкими металлами.
• Трубная защелка
• Защелка трубки плотно захватывает передний конец трубки. Фиксируя трубку на месте, она предотвращает соскальзывание трубки с выравнивания, помогая оператору выполнять точные изгибы.
• Защелка ручки
• Эту защелку можно отвести назад, чтобы переориентировать короткую ручку на 90°. Это необходимо, когда установщику необходимо согнуть трубу между 90° и 180°.
• Роликовые гребенки
• Роликовые гребенки предотвращают повреждение трубы в процессе гибки за счет прокатки по трубе при изгибе. В этой системе используются два ролика для дополнительной поддержки трубки на протяжении всего процесса.
• Центральная матрица/оправка
• Эта деталь точно соответствует размеру трубы и очень прочная. Это помогает трубе сохранять свою форму, не ломаясь и не перекручиваясь при изгибе.
• Блок тисков
• Этот массивный элемент с плоскими сторонами предназначен для зажима в тиски. Это улучшает работу трубогиба, удерживая центральную оправку во время работы трубогиба. Операторам, использующим этот метод, не нужно беспокоиться о применении силы к обеим рукояткам, что значительно упрощает процесс.

Маркировка и индикаторы гибочного станка

Два набора маркировок находятся на передней стороне гибочного станка. Первый набор – это шкала угла изгиба. Он варьируется от 0° до 180° и показывает, на сколько градусов вы уже согнули. Вторая — это начальная шкала угла, и по этим отметкам вы выстроите точку изгиба. Однако вы, возможно, заметили, что не все эти индикаторы являются числами. Для чего нужны буквы «R» и «L»? Эти две точки обозначены таким образом из-за их взаимосвязи друг с другом. “Л” это 9точка изгиба 0°, а «R» — 60°. Однако, если вам нужно сделать изгиб в обратном направлении на 90°, вы должны выровнять отметку изгиба 90° с буквой «R».

При изгибе труб буква «R» означает изгиб в обратном направлении. Используйте эту отметку, когда вам нужно сделать изгиб
под углом 90°, при этом задний конец трубки защелкивается в трубогибе вместо провода.

Итак, что если вам нужно сделать угол 15° или 30°? Поскольку не все трубогибы имеют индикаторы для этих углов, вы должны поставить свою отметку на соответствующем расстоянии между отмеченными отметками.

Измерение для изгиба трубы

Прежде чем мы сможем использовать эту информацию, нам нужно снять размеры для нашей трубы. При работе с трубкой все измерения должны производиться относительно центральной линии вашей трубки. Каждый раз, когда мы начинаем прогон, мы должны измерять от центра фитинга в начале прогона и заканчивать в центре фитинга, который завершает этот прогон. Этот метод измерения называется «от центра к центру».

Как только вы узнаете свои измерения, может быть целесообразно составить карту вашего пробега, чтобы вы не потеряли их из виду. Этот шаг не является строго обязательным, но он определенно помогает в сложных системах с несколькими запусками. Карта также поможет вам рассчитать, сколько трубок вам понадобится для завершения забега. Промахнуться на последнем повороте — сценарий, приводящий в бешенство. Тем не менее, вам пока не следует обрезать трубку до определенной длины. Поскольку для закругленных углов используется немного меньше труб, чем для острых углов, вам нужно будет обрезать длину после изгиба.

Ваш первый изгиб трубки

Начиная с ведущего конца трубки, сделайте отметку на длине первой ноги. Затем возьмите наконечник, сдвиньте его вниз по трубке и используйте его, чтобы переместить эту метку по всей длине трубки. Это гарантирует, что вы сможете четко видеть метку независимо от ориентации трубки. Оттуда вставьте трубку в трубогиб и неплотно закройте защелку трубки, чтобы можно было отрегулировать положение трубки. Так как мы делаем 9Изгиб 0°, мы совместим отметку изгиба с буквой «L» на начальных указателях. Наконец, полностью закройте защелку трубки и надавите на короткую ручку. Прежде чем завершить сгибание, вы можете остановиться прямо перед своей целью и убедиться, что ваш сгибатель правильно откалиброван. Если вы перегнули трубку, вы всегда можете положить ее обратно в трубогиб, чтобы завершить изгиб. Однако, если вы перегнули, не следует пытаться разгибать трубку. Это может вызвать нагрузку на изогнутую область и ослабить ее целостность.

Второй изгиб

После того, как изгиб завершен и проверен на правильный угол, пора переходить к следующему изгибу. Может быть полезно провести следующее измерение, пока трубка все еще находится в трубогибе. Плечо центральной матрицы часто находится в центре трубки, поэтому его можно использовать в качестве точки крепления. Если ваш трубогиб не имеет этой функции, обязательно измерьте его от центра последней секции трубки, чтобы получить правильную длину. После того, как вы закончите измерения, все инструкции для ваших следующих изгибов останутся прежними, за исключением одной дополнительной вещи. Выравнивание! Для этой демонстрации наши два изгиба выровнены друг с другом. Чтобы добиться этого, мы можем поставить уровень на центральный штамп, а затем на предыдущий изгиб, чтобы убедиться, что они плоские. Кроме того, если вы не используете тиски для удержания трубогиба, вы можете посмотреть на ручки, чтобы проверить выравнивание. Хотя, если ваши изгибы не должны быть плоскими, вам необходимо убедиться, что ваши изгибы синхронизированы с правильными позициями относительно самих себя.

После того, как вы согнули трубку

После того, как вы согнули трубку до нужной формы, пришло время отрезать ее окончательную длину. Мы рекомендуем использовать ножовку, потому что она делает чистые прямые пропилы без скашивания конца трубы. Тем не менее, важно помнить, чтобы ваш резак не царапал трубку рядом с местом разреза. Несовершенства труб любого рода могут ослабить их. Это особенно верно, когда это повреждение происходит в области, где зажимаются наконечники. Какой бы метод резки вы ни предпочли, используйте инструмент для удаления заусенцев, чтобы очистить конец трубки. Это поможет герметизировать феррулы и уменьшит турбулентность среды в линии.

Final Fit

Наконец-то настал момент истины. Хорошая посадка – это когда вы можете вставить трубку на место, не прилагая усилий и не борясь с трубкой. Если вы правильно измеряли и проверяли углы по мере продвижения, вам не должно быть слишком сложно получить хорошую подгонку. Тем не менее, есть вероятность, что вы сидите немного туго. Это давление называется боковой нагрузкой, и оно может повлиять на целостность вашей системы, заставляя фитинги чувствовать себя затянутыми вручную задолго до того, как они должны быть. В свою очередь, это означает, что установщик начинает отсчет 1-1/4 оборота слишком рано и никогда не прижимает наконечники должным образом. Если преобладает боковая нагрузка, посмотрите, можно ли ее исправить, добавив немного больше угла к одному из ваших включенных изгибов. В качестве альтернативы, если боковая нагрузка не может быть уменьшена, использование Superlok i-Fitings по-прежнему гарантирует правильность затяжки фитинга. Для получения дополнительной информации об i-Fiting нажмите здесь

Не забудьте подписаться на нашу рассылку, чтобы получать еще больше интересного контента и конкурсов! Введите информацию ниже, чтобы подписаться. Кроме того, проверьте нас на YouTube в Mako Products – Superlok TV. Мы размещаем там все наши инструкции и информационные материалы, чтобы вы могли быть в курсе того, чем занимается Мако!

БРЭДШО МФГ., Инк. – Выхлоп, глушитель и трубогибы

BRADSHAW  MFG.,Inc. – Выхлоп, глушитель и трубогибы

Выхлоп, глушитель и трубогибы

На фото выше представлены самые популярные модели. Пройдите по ссылкам на изображение или с помощью кнопок с метками для получения дополнительной информации. Если вы этого не сделаете увидеть машину, которая у вас есть или которую вы ищете, пожалуйста, позвоните нам по телефону: 800-873-0891 и мы будем рады помочь.

ЭЗЕБЕНД™ Трубогибы являются результатом многолетних непрерывных исследований, разработок и постоянное совершенствование продукта. Из нашей стандартной стальной стенки толщиной ½ дюйма, для тяжелых условий эксплуатации. дальний свет, стандартный двигатель мощностью пять лошадиных сил (5 л.с.) и стандартная закаленная сталь формовочные штампы, эти гибочные станки служат годами и выдерживают даже самые строгое использование. ЭЗЕБЕНД™ Трубогибы производятся с использованием качественных материалов и компонентов, они оснащены прочной, быстрой заменой, прецизионной оснасткой и разработаны для повседневного производства в вашем магазине. Вы не ограничены тем, что можете согнуть с помощью этих гибочных станков; мы предлагаем множество различных типов штампов для гнуть все виды труб: круглые, квадратные и прямоугольные.

ЭЗЕБЕНД™ Трубогибы могут выполнять две функции: они могут сгибать трубы. до 180°* и при оснащении они расширяют и доделывают концы выхлопной трубы для быстрого посадки и установки. Гибка и формовка труб выполняются с помощью мощных гидравлические цилиндры, используя либо плашку с парой задних башмаков, либо используя различные доступные формы и размеры расширения, уменьшения или формовочные штампы.

Модели	Описание
500 SA   или 500 SA HS/XC	Это полноразмерный трубогиб без формирования концов. Полуавтоматическая (500 SA) операция поставляется со стандартным, однофазным, 208–230 В переменного тока, двигатель мощностью 5,0 л.с., настроен на входное напряжение 125/250 В переменного тока. поставлять. Это устройство оснащено выносными электрическими педалями для более легкая эксплуатация. Это устройство также доступно в дополнительном High Скоростной/дополнительный трубогиб с двигателем мощностью 7,5 л.с. (500 SA HS/XC). 500 Более мощный двигатель SA HS/XC позволяет легче сгибать толстые стены. (более толстые) круглые, квадратные и прямоугольные трубы.
1000	Полноразмерный стандартный ручной трубогиб с коленным управлением и ручной двусторонний расширитель/обжимка. ☺
2000	Руководство трубогиб с ручным управлением ножной педалью и ручным двойным закончился Expander/Swage. ☺
3000	Ручной трубогиб с коленным управлением и ручной, независимо управляемые Expander и Swage. ☺
5000   или 5000 ГС/ХС	Полуавтоматическая гибка наряду со стандартными дистанционными электрическими педалями и ручным управлением двухсторонний расширитель/обжимка. Это устройство является полуавтоматическим (модель 5000) модель только со стороны изгиба и оснащена стандартным, однофазный, 208-230 В переменного тока, двигатель мощностью 5,0 л.с. и настроен на 125/250 В переменного тока входное питание. Это устройство доступно в дополнительном High Версия Speed/Extra Capacity (5000 HS/XC), оснащенная двигателем 7,5 двигатель л. с. для облегчения гибки толстостенных (более толстых) круглых, квадратных и прямоугольная трубка. ☺
6000	Полуавтоматический управления с дистанционными электрическими педалями и независимым управлением Расширитель и обжимка .☺

    У вас есть сломанный гибочный станок или вам нужен гибочный станок? ремонта, у нас есть запасные части, которые можно вернуть в бизнес.
    Не знаете название детали? Опишите это, чтобы нам, и если это не совсем то, что вам нужно, вы можете вернуть его, и мы вернет вам деньги.
Позвоните нам по телефону: 800-873-0891
    Дополнительные опции и модели доступный. Доступны некоторые модели с дополнительным двигателем мощностью 7,5 л.
