Зажим для троса – выбираем на прилавке или делаем сами + видео

Клиновой зажим для троса – это специальное приспособление, предназначение которого – прочно соединять тросы между собой. С его помощью также можно изготовить петлю на конце тех же тросов. Но что же еще нужно знать про эти элементы?

Зачем эта деталь в строительстве?

Обычно такими приспособлениями пользуются там, где работы ведутся с большими нагрузками, поэтому для изготовления зажимов всегда используются только высокопрочные и качественные металлы. Производители выпускают данные приспособления строго в соответствии со стандартами. Конструкция зажимов очень проста. Они состоят из двух шестигранных гаек и стальной дуги. Профессионалы рекомендуют на одном тросе устанавливать не меньше трех зажимов, этого достаточно для безопасности и надежности крепления. Если же нагрузка выше, чем могут выдержать выбранные вами зажимы, то следует взять другой тип этого фиксатора, а не увеличивать количество.

Для изготовления всегда используется только высококачественная и высокопрочная сталь. Это необходимо для обеспечения надежного соединения на обоих концах элементов. Для большей надежности и прочности часто дополнительно зажимы покрывают еще одним защитным слоем. Для этих целей используют гальваническую оцинковку. Достоинство в том, что с ее помощью обеспечивается у приспособления максимальная стойкость к внешнему воздействию окружающей среды. Также это и прекрасная защита от коррозии.

Хотя конструктивное решение данного приспособления несложное, все равно перед использованием нужно ознакомиться с инструкцией. Любой инструмент или приспособление имеет свои нюансы, которые в работе нужно учитывать. Если зажим для стального троса установить неправильно, то элемент может просто оборваться. Конец троса вводится в дугу и при помощи специального замка, а данном случае это шестигранные гайки, закрепляется внутри. Гайки закручиваются в разном направлении, а трос будет находиться между ними. При полном закручивании концы должны быть плотно зажаты между собой.

Зажим для стального троса – классификация

Зажимы бывают разного вида. Они подразделяются по назначению, используемому материалу и конструкции. Также можно формально обозначить и различную длину, популярнее всех зажим для троса 3 мм, 5 мм диаметром, но в особых случаях применяют размеры вплоть до 40 мм. Каждый вид имеет также разные подвиды. Зажимы, которые подразделяют по назначению, бывают обычными и усиленными, а по используемому материалу – стальными и медными, также популярен зажим для троса алюминиевый, оцинкованный вариант стального используется в особенно суровых условиях эксплуатации. Зажимы, которые подразделяются по конструкции, бывают плоскими, дугообразными, одинарными и двойными.

Обычные зажимы являются самыми распространенными. Обычно для их изготовления используется оцинкованная сталь класса 2. По внешнему виду такие зажимы напоминают закрытые петли у основания, которые имеют два прочных болта. Такой вид изделия является бытовым, и он не предназначен для больших нагрузок. Усиленный вариант говорит сам за себя, конструкция у него проработана основательнее, механизмы затвора имеют усиления, поэтому и сфера их применения может быть более ответственной.

Плоские виды зажимов чаще изготавливаются из высокопрочной углеродистой стали. Поверхность данных приспособлений имеют оцинковку. Их диаметр может составлять от 2 и до 40 мм. По форме такие зажимы напоминают пару пластин, которые соединяются между собой болтом с гайкой. Обычно их применяют для сращивания стальных тросов или для других стоячих такелажей. Вполне подойдут они и для того, чтобы создавать петли на конце расчалки. Профессионалы рекомендуют на одном соединении устанавливать не меньше двух зажимов.

Плоские зажимы также могут подразделяться на одинарные или на двойные. Главное отличие – в количестве имеющихся болтов. На одинарных зажимах крепление происходит одним болтом, а на двойных – двумя болтами. По применению такие зажимы особо не отличаются.

Дугообразные зажимы выполнены из цилиндра, который загнут дугой, а крепление происходит при помощи двух болтов, которые находятся на концах. Приспособления такого вида чаще используют для соединения металлических тросов, но вполне возможно применять их и для изготовления петель. Такой вид зажимов больше относится к промышленным, они рассчитаны на большие нагрузки. Обычный стандартный дугообразный зажим способен выдерживать нагрузку около 97 килограммов.

Зажимы специализированные и клиновые – какие у них особенности?

Многие строительные работы не сделать без прочного зажима. Строительство всегда отличалось наличием большого количества операций. Обязательно нужно что-то поднимать наверх, тянуть груз, а в данном случае это строительные материалы, часто приходится фиксировать различные предметы. Для таких работ нужны прочные подпружиненные зажимы. Они не только позволяют соединить тросы, а также к ним можно прикрепить и груз. Такие приспособления не очень отличаются от стандартных зажимов.

Помимо обычной металлической дуги у них имеются пара рычажков, которые оснащены подвижными скобками. Такое конструктивное решение помогает обеспечить высокопрочное и стойкое соединение. С его помощью можно надежно закрепить любой предмет на тросе разной толщины. В последнее время наибольшей популярностью у специалистов пользуются клиновые зажимы. Это прекрасный соединительный элемент для медных и алюминиевых проводов, сечение которых может составлять от 35 и до 100 квадратных миллиметров. Только такой вид зажимов хорош для соединений сталеалюминиевых устройств. Состоят такие приспособления из корпуса и клина, который отличается износостойкостью. Для изготовления корпуса используется кованая чугунная сталь, а сам клин может быть изготовлен из бронзы или из разных алюминиевых сплавов.

Если требуется установить алюминиевые или сталеалюминиевые провода в болтовые зажимы, где сечения очень большие, то необходимо использовать специальные прокладки, которые сделаны из мягкой алюминиевой ленты. Использование такого дополнения в работе придаст креплению наибольшую механическую прочность. Важно помнить, что подобные зажимы после установки через десять дней необходимо подтягивать вторично. Подтяжку надо выполнять так. Первым делом надо спрессовать петлевую часть корпуса из алюминия, затем надо ввести стальной анкер, а далее вводится снова алюминиевый корпус при помощи стального механизма.

Как сделать зажимы для троса своими руками?

Тросовые зажимы используются во многих отраслях. Нет такой отрасли, где бы они не нашли себе применения. Но часто без такого небольшого приспособления не сделать и обычные бытовые работы. Особенно в них нуждаются автовладельцы. Потребуется металлическая трубка небольшого диаметра, пара металлических пластинок и несколько болтов с гайками. Металлическую трубку необходимо загнуть дугой. Диаметр трубы должен быть таким, чтобы в него мог войти трос, который планируется использовать. В отверстие трубы необходимо ввести трос до тех пор, пока конец не появится снаружи.

Потом конец необходимо вытянуть из трубы на расстояние от 10-15 см, далее конец троса и сам трос нужно будет накрыть пластинками снизу и сверху, и пластинки плотно соединить между собой при помощи прочных болтов. Данное приспособление удачно подходит для изготовления петель. Если нужно соединить два троса между собой, то тогда надо подобрать трубку с большим диаметром. Надо учитывать, что в одно отверстие нужно просунуть два троса, но только в разном направлении. Пластинки также подбираются с учетом диаметра тросов. Такой зажим всегда пригодится в домашних делах, только надо учитывать, что он не приспособлен для больших нагрузок, но попытаться использовать его в качестве буксира вполне возможно.

Оцените статью: Поделитесь с друзьями!

Прокладка кабеля на тросе к дому, гаражу, монтаж и установка

По различным причинам не всегда есть возможность провести под землей электрический кабель к объекту, который необходимо обеспечить электроэнергией. В таких случаях успешно применяется технология прокладки кабелей или отдельных проводов по воздуху на тросе. В статье мы рассмотрим как осуществляется монтаж и прокладка кабеля на тросе к дому, гаражу, какие виды крепления используются.

Область применения технологии

Такие технологии применяются только в электросетях с напряжением не выше 1000 вольт, требование ПУЭ глава 2.1. В большинстве случаев  прокладку кабелей на тросовой растяжке используют от зданий или ЛЭП до отдельных сооружений на небольшие расстояния. Там где установка опор ЛЭП или рытье траншей для кабеля невозможна по техническим условиям производства при эксплуатации объектов, или неоправданно по объемам выполняемых работ,дорого с финансовой точки зрения.

В производственных цехах, складских помещениях, сооружениях с большими площадями, высокими потолками, для освещения оптимальным вариантом является использование этих технологий. Тросовые растяжки применяются для электросетей уличного освещения  отдельных территорий.

Для владельцев частного дома этот метод проводки позволяет избавиться от трудоемкой работы по рытью траншеи. Проще от распределительного щита в доме протянуть кабель по воздуху к хозяйственным постройкам:

• мастерской;
• летней кухне;
• беседке с мангалом;
• курятнику;
• бане и другим возможным сооружениям во дворе частного домовладения.

Тросовая проводка позволяет проводить легкие трехпроводные провода для электро-потребителей не большой мощности и кабели с проводами большого сечения для электропитания мощной бытовой техники. Прежде чем приступать к монтажу тросовой проводки требуется предварительные расчеты.

Предварительные мероприятия перед монтажом

На первом этапе необходимо определится, какую мощность будут потреблять электроприборы в сооружениях, которые планируется обеспечить электроэнергией. Исходя из потребляемой мощности, рассчитывается сечение проводов кабеля, учитывается его длина и вес. По этим параметрам определяют, какие использовать крепежные элементы, диаметр и материал троса. Для расчета потребляемой мощности и сечения кабеля требуется более подробное изучение отдельной темы. В упрощенном виде это выглядит так:

• Суммируется мощность всех электроприборов, которые предполагается использовать в рассчитываемой сети. Мощность на каждом приборе указывается в паспортах на изделия илишильдиках на корпусе. Самый простой пример лампы освещения на них всегда пишут 40; 60; 75 или 100 и более Ват.

∑Р = P1 + P2 +…Pn = 3,7 кВт. (3700 Вт) – Суммарная мощность.

• Определяем максимально возможный ток в цепи

I = ∑Р/ U=3700 Вт/220 В = 16,8 А. – Максимальный ток.

U – напряжение сети.

• Для определения сечения проводов в кабеле используем таблицу

В нашем случае выбираем значение максимального тока немного больше 19А, с учетом, что в перспективе могут быть использованы дополнительные бытовые приборы. По таблице получаем мощность 4,1 кВт, что соответствует сечению медного провода 1,5 мм. Надо понимать, что сечение это не диаметр, оно рассчитывается по формуле:

Формула расчета сечения провода

Опытные электрики хорошо знают стандарты кабелей, проводов и на глаз определяют сечение. Для обычных потребителей существуют таблицы определения сечения по диаметру, достаточно микрометром или штангенциркулем измерить диаметр провода и по таблице определить его сечение.

Определение сечения провода по диаметру

• Следующий этап предварительных работ, измерение длины кабеля от распределительного щита в доме до РУ (распределительного устройство) на здании к которому протягивается тросовая конструкция. Это можно сделать обычной рулеткой,

Cовет №1. Обязательно учитывайте запас кабеля для разделки и подключения в РЩ, прибавьте примерно по 30 см с обоих концов.

Выбор диаметра и материала троса

Определить вес кабеля и других элементов, которые будут к нему закреплены. Если расстояние между опорными креплениями 5-6 м и вес провода не значительный, можно натягивать оцинкованную, стальную проволоку диаметром 2-3 мм. Когда расстояние более 10 м, кабель тяжелый, особенно если тросовая конструкция используется с элементами освещения, применяют оцинкованный стальной трос с Ø 4-6,5 мм. Такой трос выдержит любой кабель с сечением проводов до 10 мм/кв, большего в частном домовладении не используется, по причине ограничения потребляемой мощности. На такой трос можно еще повесить до 5 шт. осветительных фонарей в легком корпусе.

Кабель можно смотать и взвесить на обычных весах, или рассчитать, зная его марку  по таблице характеристик, которая прилагается при продаже. Указывается вес кабеля на 1м, надо указанный вес перемножить на количество метров получите общий вес отрезка, который используется для крепления на стальном тросе.

Для бытовых условий чтобы не тратиться,можно подвесить кабель, который использовался для скрытой проводки. Для того чтобы изоляция служила дольше проложите его в гофрированной трубе, вес ее не значительный. Существуют справочные таблицы с указанием марки и веса кабеля. Можно посмотреть в интернете, на некоторых сайтах есть калькуляторы для расчета длины и массы проводов, кабелей.



Таблица с указанием марки кабеля и веса в кг. на 1 метр

При больших токовых нагрузках лучше использовать специальные кабели для тросовых воздушных конструкций:

• АВТ, АВТС,APT уже имеют встроенный несущий стальной трос;
• АВРГ, АНРГ, АПВГ, АВВГ подвешиваются к несущему стальному тросу.

Опорные и натяжные элементы тросовой проводки

Эти изделия устанавливаются на стенызданий, сооружений между которыми натягивается растяжка. В зависимости от материала и диаметра троса выбирается конструкция крепления:

• Натяжной болт, с крюком и натяжной анкер используются для гибких многожильных тросов промышленного производства несущих большие нагрузки, можно использовать катаную проволоку диаметром до 6 мм.

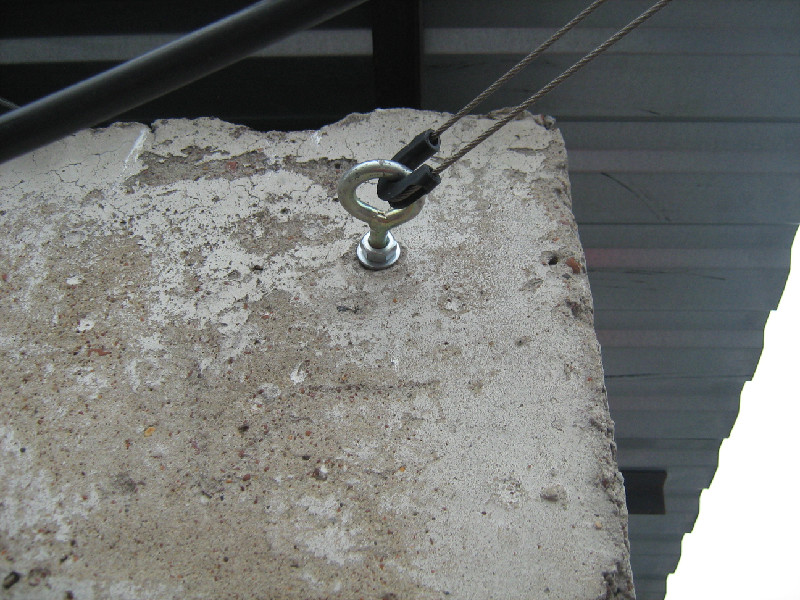

• Анкера для натяжки струн с малым диметром предназначены для легких проводов с сечением до 6 мм на расстоянии до 10 метров, без элементов осветительных приборов.
• Анкера для тросов промышленного производства и проволочной катанки способны выдерживать кабели с большим весом и элементами осветительных приборов на расстоянии до 12 м без дополнительных опор.
• Крепления для натяжки параллельных линий часто используется по двойному назначению, для электроснабжения сооружений и размещения осветительных фонарей. По одному тросу прокладывается силовой кабель с сечением проводов 10 -35 мм/кв, на втором осветительные проборы, распределительные коробки с медным проводом 2,5 – 4 мм.

Виды концевых крепежных элементов

Все эти конструкции имеют индивидуальные особенности при монтаже на стены зданий.

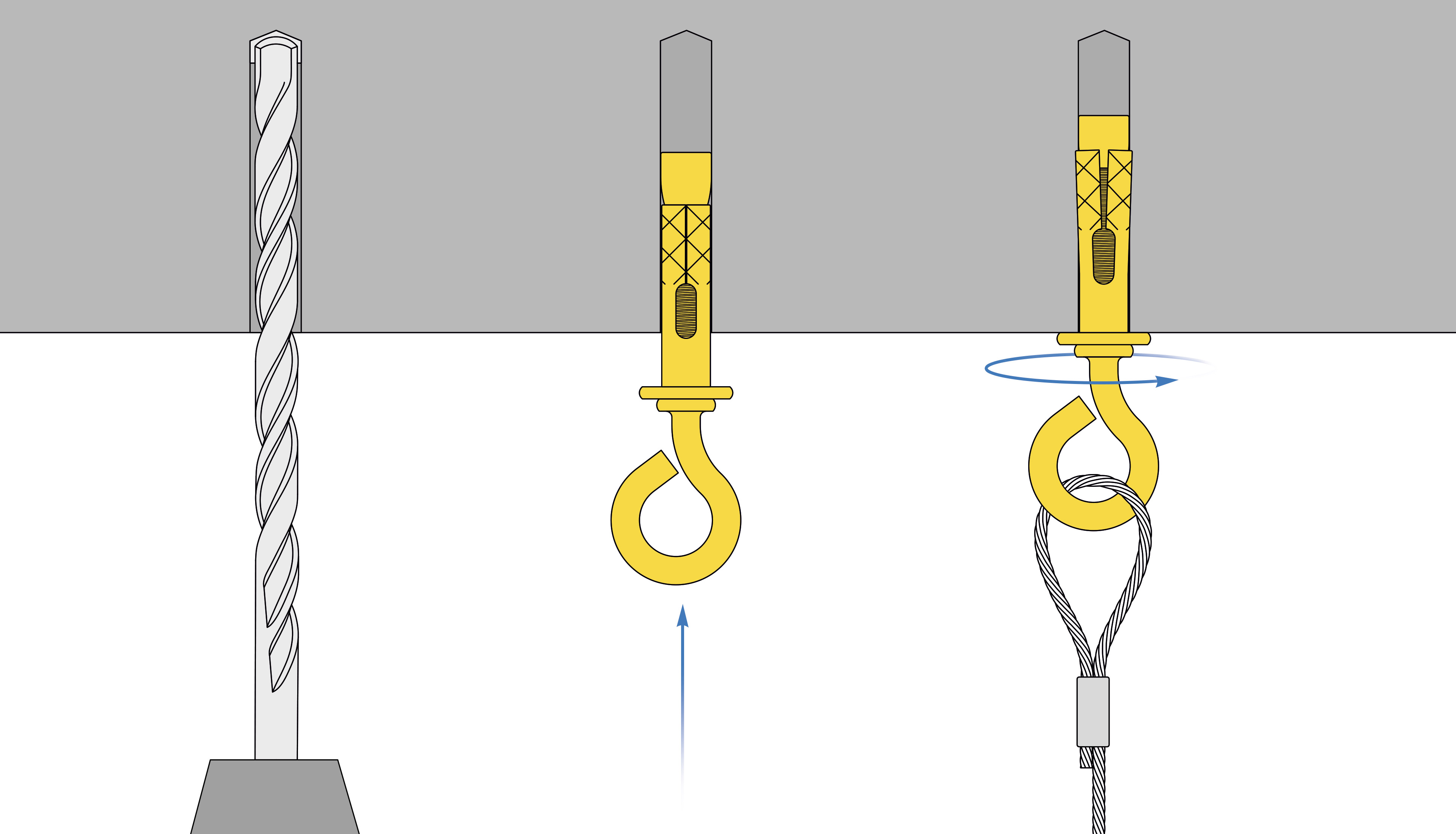

Требования к установке концевых креплений и особенности монтажа

Никогда не крепите концевые элементы на декоративную обшивку здания и детали кровли. Устройства, предназначенные для тяжелых нагрузок, фиксируются с двух сторон несущей стены стальными пластинами, стянутыми сквозными болтами. Как показано на рисунке для натяжного болта с крюком. Они должны располагаться над пешеходными проходами на высоте не менее 2,7 м, а над проездами транспорта не менее 6 м. Анкера для струн с более легкой нагрузкой допускается крепить простыми анкерными саморезами по бетону.

В идеальном случае натяжные анкерные устройства закладываются в стену при строительстве зданий по проекту. На практике это не всегда предусматривают, потом приходится сверлить стены перфоратором.Под концевым креплением на 20-30 см крепится металлическая пластина с болтовым контактом для заземления троса. Она соединяется сварочным соединением с катаной проволокой сечением не мене 16 кв/мм, которая уходит на общий контур заземления. В некоторых случаях заземление выполняется отдельным медным проводом сечением не менее 2,5 кв/мм болтовыми соединениями.

Прокладка кабеля на тросе при соединения со стеной

Вариант А — прямое соединение троса с клеммой заземления	Вариант В – заземление троса отдельным проводом.
1 – анкер натяжения; 2 – петля с цилиндрическим зажимом; 3 – катанка уходящая на контур заземления; 4 – заземляемая оконечность троса; 5 – болтовой контакт заземления.	1 – анкер натяжения; 2 – петля с зажимными пластинами на болтах; 3 – провод, уходящий на контур заземления; 4 – болтовое соединение медного провода заземления с тросом; 5 – многожильный медный провод сечением 2,5 кв/мм и более; 6 – болтовое соединение провода на заземляющий контур.

Установка и натяжка троса

После установки оконечных креплений, на земле кабель крепится к растяжке, фиксируются и подключаются осветительные приборы с распределительными коробками. Собранная конструкция доставляется к месту установки и разматывается по всей длине от одного крепежного анкера к другому.

Длина троса должна быть не менее чем на 2 м больше расстояния между оконечными анкерами. Запас понадобится для заделки крепления на оконечные устройства и вывода концов на заземляющие клемы, которые расположены ниже анкеров. Оконечные петли троса крепятся к натяжным анкерам, после чего ими регулируется натяжения. Сила растяжки должна быть для легких конструкций с кабелями сечением 4-10 кв./ мм – до 100кг./см. Для тяжелых кабелей сечением 16 – 25 кв./мм – до 500 кг./см. Измеряется этот параметр динамометром, который устанавливается между анкером и петлей растяжки.

После натяжения кабеля, концы троса заземляются, кабель заводится на распределяющие устройства и подключается к защитным автоматическим выключателям.

Элементы крепления кабеля к тросу

Для надежной фиксации кабеля с тросом есть несколько приспособлений:

Самый простой метод скрутка кабеля с растяжкой обычной алюминиевой проволокой Ø 2,5 – 5 мм с изоляцией. На соединениях через 50 -80 см делается 7-8 витков провода, плотно виток к витку. Для того чтобы изоляция кабеля не продавливалась крепежными проводами, место крепление обворачивается резиновой пластиной, сверху наматывается провод. Резину для прокладок рекомендуется использовать от старых автомобильных камер для колес;

Пластиковая затяжка для крепления кабеля. Устройство крепится на растяжку, кабель укладывается в желоб, перехлестывается ремешком, который продевается в замок, затягивается и надежно фиксируется. Замок устроен так, что в обратную сторону ремешок не вытаскивается, для снятия его можно только перерезать.

Пластиковая затяжка для крепления кабеля.

Металлические зажимные пластины с петлями для кабеля и растяжки. Пластины с производятся с петлями разного размера. Одна пластина одевается на трос другая на кабель. В центре пластин есть отверстие с резьбой под болт, они совмещаются и стягиваются болтом.

Металлические зажимные пластины с петлями для кабеля и растяжки

Все соединения не зависимо от конструкции устанавливаются через 50 – 80 см.

Распределительные коробки и осветительные устройства для крепления на трос

Для крепления распределительных коробок используются специальные пластины из оцинкованного железа с прорезанными формами. Из вырезанной формы отгибается часть пластины, вставляется трос и коробка, после чего все  фиксируется отгибающимися элементами.

Пример крепления распределительной коробки на трос

Для крепления осветительных приборов применяются оцинкованные пластины особой формы, но принцип крепления остается прежний, показанный на рисунке.

• Трос;
• Пластина;
• Кабель;
• Распределительная коробка;
• Плафон с патроном для лампы.

Часто задаваемые вопросы электриков

Вопрос №1. Можно натянуть трос, потом крепить кабель и остальные элементы?

Можно если условия монтажа на месте это позволяют сделать без угрозы безопасности при работе на высоте. Но после этого обязательно придется увеличить натяжку, так как нагрузка на него увеличится.

Вопрос №2. Каким проводом нужно соединять крепления под анкером к заземляющему контуру?

В зависимости от ваших возможностей, катанной проволокой со сварочным соединением или медным желательно с желто-зеленой изоляцией, как определяет ПУЭ. Сечение проводов должно быть не менее 2,5 кв/мм.

Вопрос №3. Можно использовать трос в качестве нулевого провода?

Да, при условии, что он имеет надежное заземление.

Вопрос №4. Какой автоматический выключатель устанавливать для кабеля, отведенного по тросу?

Конструкция отведения кабеля в данном случае не имеет значения, автомат защиты устанавливается исходя из максимального тока нагрузки в этой цепи.

Вопрос №5. Можно подвешивать распределительные коробки для наружной проводки?

Не рекомендуется, на них нет отводов для крепления зажимами. Крепление изнутри коробки болтами к пластине может привести к короткому замыканию, фазных проводов через болт на пластну.

Оцените качество статьи:

Как закрепить сетку-рабицу между столбами

Натяжка троса на сетку-рабицу на заборе необходима, чтобы устранить провисание самой сетки. Трос натянется очень жестко и это позволит использовать сетку в качестве живой изгороди (на ней смогут расти лианы и прочие вьющиеся растения, которые создают нагрузку на сетку).

Для натяжки троса понадобятся:

• талреп – 2 шт.;
• скобы (по количеству столбов) – 4-5 шт.;
• петли (на которые ложится трос) – 2 шт.;
• зажимы для троса – 8 шт. ;
• сам трос (ПВХ, 4 мм).

Монтируется трос следующим образом: сначала в колечко талрепа вставляем петлю, затем продеваем в нее трос, проводим его через петлю и получившуюся петельку фиксируем зажимом.

Изначально талреп максимально выкручиваем, свободное колечко с помощью кровельного самореза крепим к столбу, затем весь трос протягиваем через сетку-рабицу. После того как весь трос будет продет через сетку, на втором конце троса устанавливается второй талреп и после его монтажа талреп закручивается, натягивая трос и сетку.

На столбах трос будет держаться при помощи петель. Они прикручиваются к столбу на саморезы. Такие скобы устанавливаются на каждом столбе, кроме крайних, потому что на крайних будут установлены талрепы.

Трос протягивается через сетку, продевая ячейку, до самого конца, а на столбах продевается в скобы. Торчащие сверху усики проволоки желательно поджать пассатижами или вручную, чтобы при натяжке они не разошлись.

Когда пропустили весь трос, на последнем столбе также устанавливается талреп и закручивается. При закручивании талрепа трос начинает натягиваться. Таким образом мы получаем идеально натянутый трос, который спасет нашу сетку-рабицу от проседания вниз.

Отдельно у каждого столба можно дополнительно установить зажимы, чтобы получились более короткие отрезки натянутого троса, но это не обязательно.

Если у кого-то возникает необходимость, можно протянуть такой же трос и по низу сетки. Но обычно натягивают только по верху, этого вполне достаточно.

Теперь на сетке можно располагать лианы и создавать живую изгородь.

Подписывайтесь на наш видео-канал на youtube

Зажимы для троса: виды, установка и крепление

При проведении такелажных, монтажных и строительных работ зачастую возникает необходимость в фиксации и удлинении используемых стальных канатов, а также создании на их концах петель и проушин. Для этих целей используются канатные зажимы (зажимы для троса).

Зажим канатный — это приспособление, применяемое для фиксации и закрепления стального каната.

Этот вид такелажа не предназначен для работ, связанных с подъемом, перемещением, удержанием на весу и опусканием грузов. Его главное предназначение — обеспечение прочного натяжения канатов и тросов при монтаже конструкций и закрепление объектов в неподвижном положении, например, на платформе транспортного средства при перевозке.

Зажимы (жимки канатные) используют совместно с грушевидным не симметричным коушем, для фиксации каната в устройстве для счаливания каната.

Размер зажима для стального троса определяется по диаметру используемого каната.

Типы канатных зажимов

Различают зажимы для канатов и тросов следующих типов:

1) U-образный зажим

Зажим представляет собой u-образный болт с резьбой. Резьбовые концы болта вставляются в зажимающий элемент. При затягивании гаек стального зажима элемент прижимает трос к болту.

2) Плоский тросовый зажим

Производится из углеродистой стали. Состоит из прижимного элемента, прижимающей пластины, винтов и гаек с метрической резьбой. В зависимости от числа винтов в конструкции плоский зажим под трос бывает одинарный (simplex), двойной (duplex) и тройной (triplex). Затягивание гаек зажимает трос между пластинами.

3) Трубчатый зажим

Алюминиевые зажимы-втулки применяются для обычных тросов, медные — для кислотостойких, для работы в агрессивных средах используются зажимы из нержавеющей стали. Трубчатый зажим представляет собой алюминиевый сплющенный полый цилиндр.

Рекомендуется для соединения тросов между собой, а также для изготовления петель на концах троса. Трубчатые зажимы для стальных канатов сдавливаются при помощи пресса или ручными щипцами. Являются разовыми несъёмными элементами.

В зависимости от конструкции и способа монтажа зажимы для металлического троса подразделяются на:

• клиновые
• болтовые
• винтовые
• заклинивающиеся
• прессуемые
• клыковые

Все канатные зажимы производятся согласно DIN и ГОСТ. В подъемных устройства для целей соединений концов канатов рекомендуется использовать дугообразные зажимы DIN 1142. Зажим для троса DIN 741 по сравнению с DIN 1142 имеет меньшую прочность, поэтому рекомендован к использованию работ, не связанных с перемещением и подъемом грузов.

Виды материалов и покрытий

Чаще всего тросовые зажимы используют в работах с большими весами и тяжелыми нагрузками, поэтому при их производстве действуют жёсткие стандарты проверки качества продукции. Зажимы для стальных тросов изготавливают исключительно из высококачественных и прочных материалов: сталь, медь, алюминий, нержавейка.

Кроме того, канатные зажимы могут быть подвергнуты гальванической оцинковке. Оцинкованные зажимы имеют дополнительную защиту от коррозии. При работе в неблагоприятных погодных условиях и агрессивных средах применяют нержавеющие зажимы троса.

Установка зажимов на канаты и крепление

При использовании дугообразных зажимов рекомендуется устанавливать не менее трех фиксаторов на одном канате. Если же нагрузка выше, чем способны выдержать данные виды зажимов, то нужно использовать другой тип этого фиксатора, а не увеличивать их количество.

Канатный зажим устанавливается на стальной трос так, чтобы перемычка зажима всегда находилась на стороне каната, несущей нагрузку. На хвостовой части каната или троса располагается U-образный болт зажима. Длинная часть троса загибается так, чтобы можно было расположить минимально требуемое количество зажимов для создания крепкой петли. Расстояние между зажимами и длина свободного конца каната от последнего зажима должны быть не меньше 6 диаметров каната.

Правила эксплуатации

Прежде чем приступать к работе, необходимо проверить прочность крепления каната зажимами. После первого приложения нагрузки на трос величина момента затяжки должна быть вновь проверена и при необходимости скорректирована. Необходимо, чтобы изделия регулярно проверялись и проходили проверки. Это нужно в связи с тем, что в процессе эксплуатации изделия подвергаются износу, перегрузкам, что будет приводить к деформациям и изменениям в структуре материала. Зажимы концов каната должны подвергаться проверке не реже одного раза в шесть месяцев и даже чаще, если изделия эксплуатируются в тяжелых рабочих условиях.

Не допускается изгибать или корректировать форму зажима, поскольку это приведет к ухудшению качества изделия и снижению его предельной прочности.

На плотность посадки зажимов на тросе могут отрицательно влиять следующие факторы:

• гайка плотно сидит на резьбе, но не плотно по отношению к перемычке;
• резьба засорена грязью, маслом, продуктами коррозии, препятствующими нужной затяжке гайки.

Советы по выбору

Прежде чем выбрать определенную продукцию, необходимо убедиться в ее качестве. Для этого следует обратить внимание на следующие моменты:

• зажимы должны иметь разборчивую маркировку;
• на поверхности не должно быть видимых заусенцев, трещин, бороздок и иного производственного брака;
• зажимы должны быть выбраны в соответствии с характеристиками используемых тросов;
• тип материала/ покрытия зажима должен соответствовать внешним факторам и условиям, в которых производится работа.

Все указанные виды канатных зажимов проектирует и изготавливает на заказ «ГПО-Снаб». Подобрать и заказать их вы можете в нашем каталоге такелажных изделий.

Прокладка кабеля по воздуху

Если прокладка кабеля в помещениях обычно не вызывает у монтажников проблем, то прокладка кабеля между зданиями по воздуху обычно более трудозатратна.

Между домами коммуникации могут быть проложены двумя основными путями: под землей и по воздуху. Каждый из этих способов имеет свои плюсы и свои минусы. В этой статье описан способ прокладки кабеля по воздуху. К достоинствам этого способа можно отнести простоту прокладки (по сравнению с прокладкой подземных коммуникаций), подземные коммуникации не всегда имеется возможность проложить, длина кабеля соединяющая дома значительно больше, чем в случае соединения по воздуху. К недостаткам прокладки по воздуху можно отнести подверженность воздушных коммуникаций статическому электричеству и грозовым разрядам, тяжелые погодные условия, которые могут привести к преждевременному выходу из строя кабеля, в случае повреждения внешней изоляции кабеля из-за трения кабеля при соприкосновении с другими предметами, либо возникновении трещин в связи с погодными условиями кабель набирает влаги и вызывает выход из строя оборудования (в этом случае может помочь только замена кабеля). Рассмотрим соединение двух домов по воздуху. Здесь и далее условимся называть такое соединение воздушкой.

Рис.1. Два дома соединенные воздушкой.



На рисунке: 1 – соединяемые дома, 2 – трос, 3 – информационный кабель (витая пара). Это довольно грубая схема того, что должно получиться в результате. Итак, если использовать витую пару без троса внутри, то применение троса просто необходимо (ветер, налипший мокрый снег, лед создают огромные нагрузки, кабель “витая пара” на них не рассчитан). В качестве троса лучше всего применить стальной провод с изоляцией. Сечение такого троса при разумной длине воздушки (менее 80 м) достаточно 1 – 1.5 мм2. Изоляция необходима, чтобы исключить коррозию, которая может буквально за год “перегрызть” стальной трос столь малого сечения.

Крепить трос на доме необходимо к чему нибудь прочному (железной арматуре, мачтам других кабелей и т. п.). Здесь появляется следующий нюанс. Необходимо не допустить касания стального троса c металлической арматурой на обоих домах одновременно. У домов разные потенциалы, и поэтому по тросу будет течь ток, производя наводки на кабель витой пары, возможны и некоторые другие неприятные последствия. Трос необходимо заземлить. Трос конечно нужно заземлить. Можно с одной стороны. Но это будет не лучший вариант, гораздо лучшим вариантом будет заземление троса с двух сторон, но надо либо с одной из сторон заземлять через емкость (с другой жестко), либо разрывать несущий трос по середине при помощи диэлектрика (например из пластины текстолита).

Теперь о кабеле витой пары. В наших широтах кабель, находящийся на открытом воздухе, попадает в очень тяжелые условия. Кабель, натянутый между домами находится в особенно тяжелых условиях. Поэтому я рекомендую для воздушки использовать витую пару со специальной изоляцией для внешней прокладки. Идеально, если такой кабель будет залит компаундом (гидрофобом). Применение экранированных кабелей, на мой взгляд, является нецелесообразным. От накопления статического электричество в кабеле экран не спасет, но при этом кабеля с экраном стоят гораздо дороже. Для того, что бы спасти оборудование, подключенное к воздушке от разрядов статического электричества и от гроз, необходимо использовать специальные устройства, так называемые грозозащиты.

Итак вернемся к прокладке воздушки. Кабель витой пары заранее необходимо прикрепить к тросу. В качестве крепежных элементов можно использовать любой непроводящий ток материал, не подверженный воздействию воды и погодным условиям. Наиболее целесообразно использовать капроновые стяжки. При помощи капроновых стяжек (либо других приспособлений) кабель витой пары крепится к тросу, причем скреплять стяжками трос и кабель рекомендуется каждые 50-70 см. Необходимо контролировать, чтобы кабель чуть-чуть провисал, а то получится, что кабель еще и трос держит. Но при этом надо провисание это сократить до минимума (на рис.1 очень большое провисание, сделанное исключительно для наглядности рисунка). Затягивать стяжки необходимо сильно, исключая любое скольжение кабеля относительно троса, но при этом необходимо избежать повреждения кабеля очень сильной затяжкой крепежного элемента (необходимо, чтобы поверхность соприкосновения крепящего элемента была плоской и ширина элемента была хотя бы 5-7 мм).

Итак, теперь перейдем непосредственно к последовательности действий при прокладке кабеля:

1. Сперва приобрести кабель, трос, крепежные элементы (капроновые стяжки и т. п.). Длина троса не менее (b+l), где l – длина, добавляемая с учетом провисания троса и крепления к дому (рис.2).

Рис.2. Схематичный план воздушки.



2. Далее на крыше дома 1 раскатываем кабель. Отмеряем длину провода, которая потребуется от точки А до подключаемого в этом доме оборудования (естественно если не поджимает длина кабеля лучше дать запас) и отмечаем точку А на кабеле. Находим точку А на тросе. (отмеряем расстояние от точки крепления на дому 1 до точки А). Прокладываем трос рядом с разложенным кабелем (точка А кабеля к точке А троса). Отмеряем на тросе расстояние (а+d) от точки А дома 1 (d учитывает, что во-первых трос будет немного провисать, и во вторых что точки А домов 1 и 2 находятся на некотором расстоянии от края дома). Производим крепеж кабеля к тросу на протяжении полученного отрезка. Чел 1 и чел 3 натягивают трос (рис.3), чел 2 производит крепеж. Провисание кабеля относительно троса сделать минимальным.

Рис.3. Технология крепления кабеля к тросу.



3. Итак, воздушка у нас почти готова к прокладке, часть свободного кабеля, который будет прокладываться по дому 2, аккуратно скручивается в бухту и крепится к тросу при помощи скотча (это делается для того, чтобы кабель не мешал во время прокладки).

Теперь кабель готов. Можно продолжать.

Последнюю итерацию натяжения кабеля между двумя домами можно выполнить двумя способами: 1. За счет перетягивания кабеля через землю и его последовательного натяжения с крыши дома 1 2.Выстрелом с крыши дома два на крышу дома один забрасывается дротик с леской (при помощи арбалета или специального газового ружья), к которой надвязывается конец кабеля на крыше один. После чего кабель вытягивается стрелявшим за леску с крыши 2.

Подробное описание способа 1.

Нам понадобиться два “буферных” тросика (либо веревки, капроноыей нити и т. п. главное, чтобы выдержало вес кабеля и несущего троса). Надежно крепим один конец троса к дому 1, второй конец троса крепим к нашему буферному тросику 1, и спускаем буферный тросик 1 вниз с дома 1 (рис.4). Затем переносим конец этого тросика к дому 2 (аккуратно огибаем деревья и другие высокие препятствия).

Итак, мы достигли дома 2. С дома 2 опускается конец тросика 2. Концы тросиков скрепляются и начинаем затягивать скрепленный тросик на дом 2. Тянем потянем, тянем потянем короче перетягиваем конец троса со смотанным кабелем на дом 2. Натягиваем трос но не как струну, пусть чуть-чуть провисает. Крепим трос на дому 2, прокладываем кабель, заземляем трос.

Рис. 4 Первый способ



Подробное описание способа 2.

С крыши дома 2 в сторону крыши дома 1 один их монтажников выстреливает из газового ружья дротиком с привязанной леской . Данный дротик должен быть подобран монтажником на крыше 1. После чего он привязывает леску к заготовленному кабелю, а монтажник на крыше 2 по сигналу готовности от монтажника на крыше 1 затягивает подготовленный кабель к себе (рис.5)

Рис. 5 Второй способ



Для реализации второго способа можно использовать такую разновидность УЗК, как ружье для прокладки кабеля Laserline. Ружье снабжено лазерным прицелом. Катушкой лески длиной 465 метров. Дальность прицельного выстрела составляет 40м. Ружье снабжено газовыми баллонами с CO2 (Рис. 6)

Рис. 6 Ружье для прокладки кабеля LaserLine

См. также:



Крепление лебедок — WWW.

PORTABLE-WINCH.RU

Специалисты компании Portable Winch рады представить Вашему вниманию широкий спектр дополнительного оборудования для комфортной работы с портативными лебедками. Лебедки Portable Winch можно крепить к столбам, опорам, фаркопам автомобиля и другим объектам. Специальные приспособления позволяют тянуть трос либо вперед, либо вверх. За дополнительной информацией обращайтесь по телефону горячей линии к нашим специалистам.

---

Крепление к столбам и опорам

Крепление к опоре или столбу PCA-1269

Система закрепления портативных лебедок на столбах и опорах.
Позволяет легко закреплять все типы лебедок серии 3000 и 5000.

Вес : 4 кг
Длина : 26 см
Ширина : 24 см

Материал пластины — оцинкованная сталь. Длина стропы — 3 метра!

---

Вертикальная платформа PCA-1263

Используется совместно с устройствами PCA-1264 и PCA-1268 (описание ниже)

Материал платформы — сталь, окрашенная порошковым методом.
Вес : 8,2 кг
Длина : 32 кг
Ширина : 27 кг

Длина стропы — 3 метра. Стропа позволяет закрепить платформу на столбе, опоре или любом другом предмете диаметром от 30 до 91см!

---

Крепление к фаркопу автомобиля

Быстрое крепление на шар фаркопа PCA-1266

Обычно, используется совместно с PCA-1268.
Анкерная система Heck-Pack с адаптером для шаров фаркопа до 50мм может использоваться совместно с PCA-1268 для тяжения вперед и с PCA-1264 для тяжения вверх, через переходники PCA-1267 или PCA-1265.

Варианты закрепления лебедки на фаркопе автомобиля

Вес : 4 кг
Длина : 46 см
Ширина : 24 см

Изготовлена из оцинкованной стали.
4 болта (HCS 1/2-13 X 3/4 — GR5 — ZN) и 4 гайки (1/2-13 NYLON — ZN) уже в комплекте

---

Пластина на фаркоп PCA-1261

Анкерная пластина для крепления на фаркопе автомобиля.
Подходит к фаркопам типа «шар» диаметром до 58,7 мм (2-5/16»).
Может использоваться со всеми лебедками из 3000-й и 5000-й серий!

Изготовлена из оцинкованной стали.
Вес : 0,91 кг
Длина : 27 см
Ширина : 14 см

---

Платформы для тяжения вперед и вверх

Платформа для тяжения вперед PCA-1268

Платформа для тяжения предназначена для использования со всеми лебедками серии 3000 и 5000. Может крепиться к Вертикальной платформе PCA-1263 либо к креплению на фаркоп модели PCA-1266.

Платформа позволяет осуществлять поворот на 45 градусов в сторону тяжения.
Резиновая прокладка уменьшает шум и вибрационные воздействия.

Материал: Оцинкованная сталь
Вес: 4.5 кг
Длина: 45 см
Ширина: 29 см

---

Платформа для тяжения вверх PCA-1264

Платформа для тяжения троса вверх. Используется совместно с платформой PCA-1263 (закрепляется на столбе или опоре), или с PCA-1266 (закрепляется на фаркопе автомобиля).

PCA-1264 предназначена для подъема грузов на высоту, для вытягивания троса из траншеи при помощи угловых роликов.

Внимание! в 2019 году произошли изменения в конструкции. На фото с белым фоном представлены платформы предыдущего поколения, на черном фоне — новые. Функциональное предназначение не поменялось. В обновленной версии платформы PCA-1264 присутствуют съемные элементы, упрощающие транспортировку и хранение.

Платформа PCA-1264 совместима со всеми лебедками серий 3000 и 5000.

Вес: 9,2 кг
Длина: 61 см
Ширина: 26 см

Платформа PCA-1264 Укомплектована цельнометаллическим вращающимся роликом. Диаметр троса — от 6 до 12мм.

---

Стропа для закрепления PCA-1260

Сропа для закрепления портативной лебедки PCA-1260 поставляется в комплекте с каждой лебедкой Portable Winch. Мы делаем все для Вашего удобства. Все наши лебедки готовы к работе сразу из коробки. Заливайте масло, бензин — и в путь! С аккумуляторными лебедками все еще проще.

Вес: 0,92 кг
Длина : 2 м
Ширина : 60 мм
Рабочая нагрузка : 20 кН (2000 кг)

анкерные зажимы для подвеса оптических кабелей с вынесенным несущим тросом (тип “8”)

Натяжные анкерные зажимы для подвеса оптических кабелей с вынесенным несущим тросом (тип “8”) позволяют просто и быстро закрепить на опорах кабель типа “8” за несущий трос, не оголяя и не отделяя его от кабеля. Конструктивно они состоят из открытого конического корпуса, пары зубчатых клиньев (зажимное устройство) и гибкой петли из металлического троса.		Буклет AC6, AC7, AC10 Буклет AC 35L Буклет AC 3B912 Варианты применения Каталог Теленко
Преимущества Простота – принцип действия анкерных зажимов уменьшает ошибки и возможность повреждений при монтаже. Скорость – время монтажа анкерных зажимов занимает нескольких секунд. Разделка кабеля и зачистка несущего троса не требуются. Безопасность – установки зажимов без использования инструментов снижает риски травмирования монтажников. Надежность – зажимы Telenco защищают кабель от ветровых вибраций. Экономия – уменьшается расход материалов и инструментов. Все детали натяжных зажимов соединены между собой и не могут быть утеряны.		Конструкция кабелей с вынесенным несущим тросом (тип “8”)

Зажимы для кабелей с несущим стальным тросом имеют металлические клинья.

АС6 260

АС7 500

АС10 500

Зажимы для кабелей с несущим тросом из диэлектрика или алюминиевого сплава имеют клинья из термопластика.

АС35 260

АС68 260

АС35L 260, AC68L 260

Зажимы АС35L 260 и AC68L 260 могут применяться также и с круглыми кабелями в оболочке из ПЭ высокого давления (HDPE).

Обозначение	Диаметр троса по изоляции	Длина петли	Макс. растягивающее усилие	Материал		Вес
				Корпус	Зажим
АС10 500	7-10 мм	500 мм	500 кгс	Аллюм. сплав	Цинковый сплав	0,30 кг
АС7 500	4-7 мм	500 мм	250 кгс	Аллюм. сплав	Цинковый сплав	0,17 кг
АС6 260	3-6 мм	260 мм	100 кгс	Термопластик	Цинковый сплав	0,2
АС35 260	3-5 мм	260 мм	100 кгс	Уф-стойкий термопластик		0,11 кг
АС68 260	5-8 мм	260 мм	140 кгс	Уф-стойкий термопластик		0,11 кг
АС35L 260	3-6 мм	260 мм	350 кгс	Уф-стойкий термопластик		0,1 кг
АС68L 260	6-9 мм	260 мм	450 кгс	Уф-стойкий термопластик		0,1 кг

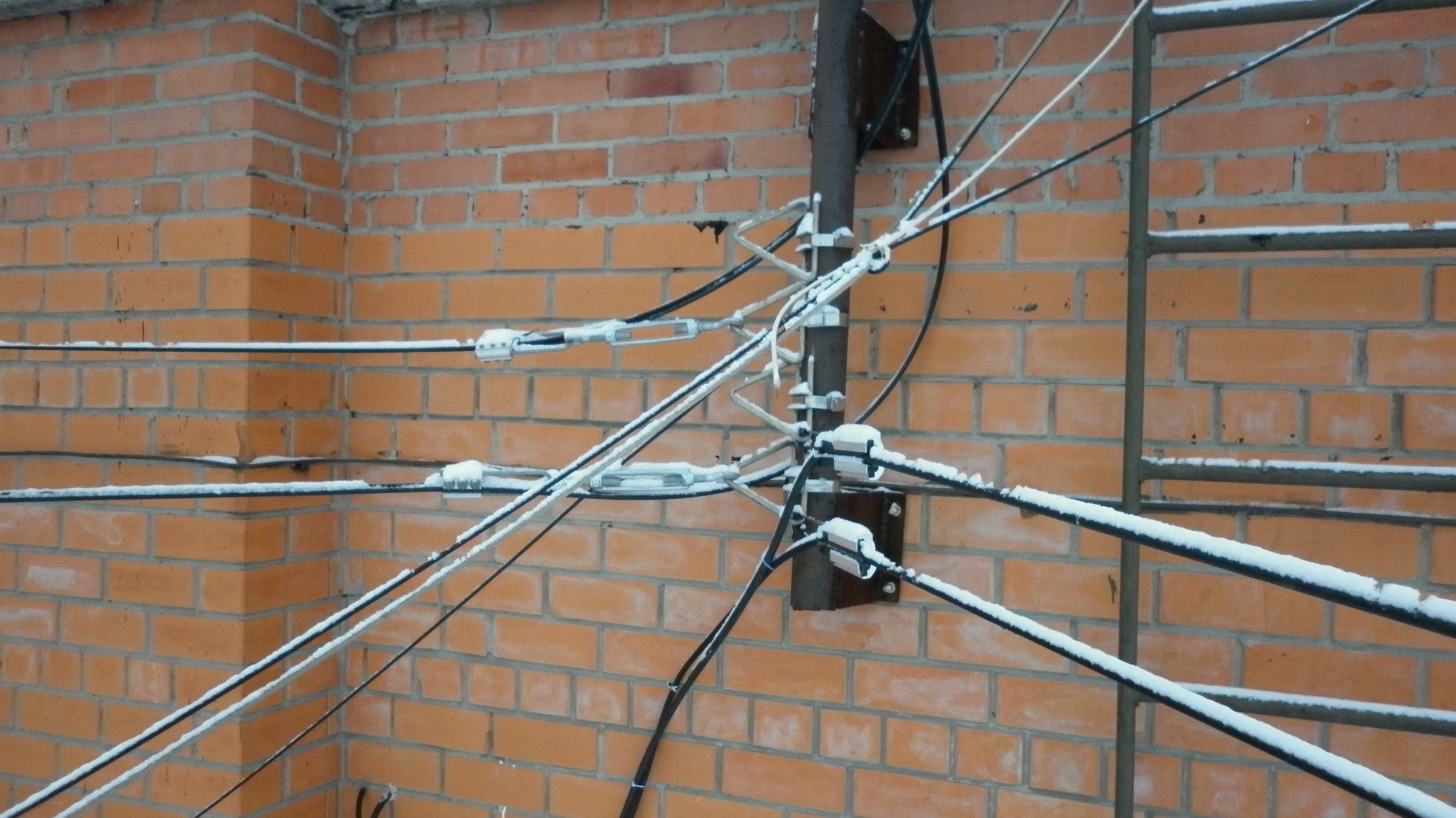

Варианты применения

Оконечное крепление (начало или конец линии)		Промежуточное (проход линии под углом)		Двойное оконечное крепление

Способ установки

Натяжные зажимы устанавливаются без предварительной подготовки вынесенного несущего троса (разделка кабеля и очистка изоляции не требуются):

– Подвесить зажим на столбе, пропустив свободный конец петли через отверстие кронштейна.

– Установить клинья зажима на несущий трос кабеля. НЕ ТРЕБУЕТСЯ отделять трос от кабеля или снимать изоляцию.

– Сдвинуть клинья к сужению конической выемки для вхождения зубьев в оболочку троса.

– В процессе натягивания кабеля, зубья прорезают изоляцию и клинья зажимаются непосредственно на стальном тросе.

Монтаж натяжных анкерных зажимов

1. Подвесьте зажим на кронштейн.		2. Установите клинья зажима на несущий трос кабеля.		3. Сдвиньте клинья к сужению конической выемки для вхождения зубьев в оболочку троса.		4. При натяжении кабеля, зубья прорезают изоляцию и клинья зажимаются на стальном тросе.

Как заменить кабель | FlagDesk

Все флагштоки требуют ухода. Если у вас есть внутренний флагшток фала с системой тросовой лебедки из нержавеющей стали, это руководство по обслуживанию покажет вам, как заменить трос в сборе и на что обращать внимание.

Последнее обновление 16 апреля 2021 г.

---

Если у вас флагшток с внутренним устройством лебедки, ваш флагшток использует трос вместо фала.Замена внутреннего такелажа фала на флагштоке немного сложнее, чем на внешних тросах фала. Это руководство предназначено для флагштоков с работающим кабелем, но требующим замены. Замена кабеля флагштока на столбе, где он оборвался, – это еще одно руководство.

Как узнать, что кабель нуждается в замене?

Изучите трос над верхним карабином, где трос опирается на шкив. Если он показывает признаки износа, осмотрите оставшуюся часть кабеля. Если есть много заусенцев и сломанных фрагментов, мы предлагаем заменить кабель на новую сборку.Если линия выглядит довольно хорошо, за исключением области над карабином, вы можете отрезать кабель на 2 дюйма вокруг изношенной области, повторно обжать и не заменять кабель.

1. Опустите флажок и обрежьте кабель до нужно заменить над верхним карабином.
2. Удалите ленту с нижнего конца заменяемого кабеля.
3. Соедините нижний конец заменяемого кабеля с обрезанным концом заменяемого кабеля. Соединение должно быть прочным и диаметр должен быть равен или меньше диаметра кабеля.Соединение, которое мы рекомендуем, включает в себя связывание пяти проводов из центральной жилы старого и нового кабеля вместе. Это можно сделать, отогнув и отрезав шесть внешних жил на расстоянии около четырех дюймов от конца старого и нового кабеля. Вытащите пять проводов из оголенной центральной жилы старого и нового кабеля и свяжите их вместе. Отрежьте неиспользованный изношенный кабель и заклейте все стык, включая обрезанные внешние жилы. В результате должен получиться прочный, но небольшой стык. Перед тем, как продолжить, проверьте соединение.
4. Осторожно протяните старый трос через дверцу доступа к лебедке, пока не появится новый трос, стык и новая стопорная втулка. Продолжайте вытягивать сросток и сменный кабель из дверцы доступа, пока длина сменного кабеля не станет достаточной для крепления к тяжелому или неподвижному объекту. Закрепите конец кабеля для замены.
5. Осторожно протяните старый трос через дверцу доступа к лебедке, пока не появится новый трос, стык и новая стопорная втулка. Продолжайте вытягивать сросток и новый кабель из дверцы доступа, пока длина заменяемого кабеля не будет достаточной для крепления к тяжелому или неподвижному объекту.Закрепите конец кабеля для замены.
6. Cut замена кабеля чуть выше упорной втулки (оставляя по крайней мере 1/8” кабеля открытой рамки упорной втулки). Снимите старый трос с лебедки и прикрепите новый трос к лебедке, поместив стопорную втулку в прорезь на барабане лебедки и надежно затянув винт.
7. Теперь вы готовы добавить оснастку для флажка обратно на трос. Используйте плоскогубцы, чтобы убедиться, что все затянуто.

Основы бытового электроснабжения Drops

Отвод электроснабжения – это пучок электрических кабелей, идущих от опоры электросети до места подключения в вашем доме.Поскольку линии электроснабжения расположены выше вашего дома, кабели, идущие к вашему дому, буквально опускаются, спускаясь с более высокого места на более низкое. Если в вашем доме нет места для электроснабжения, он питается от аналогичных кабелей, проложенных под землей.

Сервисные капли обеспечивают полную мощность

Вся электроэнергия в ваш дом поступает из-за отключения электроэнергии. Если отключится служба, вся электроэнергия в вашем доме отключится. Катастрофические события, такие как поваленные деревья, большие упавшие конечности или обледенение, могут привести к прекращению обслуживания.Упавшие аварийные разряды чрезвычайно опасны, так как они несут достаточно электричества для питания всего дома. Не приближайтесь к упавшему сервисному дропу.

Стандартный сервисный отвод включает три кабеля или проводника. Два изолированных «горячих» кабеля, каждый на 120 вольт электричества. Третий кабель, обычно неизолированный (неизолированный) из алюминия, служит нейтральным проводником и обеспечивает структурную опору для всей зоны обслуживания.

Каким образом вы отвечаете за устранение неполадок в обслуживании?
	Энергетическая компания	Квалифицированный электрик
Воздушные провода от столба до дома	х
Сервисный кронштейн для крепления сервисных проводов к дому	х
Электросчетчик	х
Погодная головка, прикрепляемая к сервисному кабелю		х
Сервисный кабель от погодозависимой головки до шкафа счетчика, затем к сервисной панели (автоматические выключатели)		х
Счетчик розетки		х

Обратитесь в местную энергетическую компанию, так как услуги в вашем регионе могут отличаться от данных в таблице.

Отказ от обслуживания по сравнению с подземными линиями электропередачи

В то время как обрывы в наземных коммуникациях были стандартом на протяжении многих лет, в последнее время в жилищном строительстве предпочтение отдается подземным коммуникациям. Когда линии проходят под землей, они рассматриваются как вспомогательные линии, а не как линии разветвления. Заглубленные линии предпочтительнее в первую очередь потому, что они не уязвимы для падающих деревьев, сильного ветра и других разрушительных воздействий погоды. Линии также находятся вне поля зрения и исключают опасность случайного контакта с лестницами или транспортными средствами.

С другой стороны, подземные коммуникации могут быть поражены строительными бригадами или, возможно, даже домовладельцами, копающимися в своих дворах. Установка и ремонт подземных линий намного дороже и трудозатратнее, чем воздушные линии связи, а смещение грунта может повлиять на подземные линии и связанное с ними оборудование.

Начальник службы и пункт обслуживания

Когда сервисное соединение достигает дома, оно подключается к сборке, называемой сервисной головкой, также известной как сервисная мачта или мачта.Обычно рабочая головка состоит из жесткого стального канала (например, большой трубы), который проходит через крышу или вдоль внешней стены и завершается фитингом в виде ракушки, называемым утеплителем или погодозащитным колпачком.

Открытая передняя часть фломастера обращена вниз для защиты от дождя и снега. Нижний конец служебной мачты соединяется с панелью обслуживания дома или блоком выключателя. Дополнительный набор сервисных кабелей начинается от сервисной панели (и электросчетчика) и проходит через сервисную головку и выходит из нее.Эти кабели подключаются к служебным кабелям ответвления рядом с внешней стороной мачты. Это соединение называется точкой обслуживания и представляет собой разделительную линию между собственностью коммунальной компании и собственностью домовладельца (хотя счетчик может принадлежать коммунальному предприятию, даже если он находится на стороне домовладельца).

Дуглас Саша / Getty Images

Капельная петля

Рядом с точкой обслуживания служебные кабели образуют нисходящую петлю, известную как капельная петля. Это простая система, в которой используется сила тяжести, чтобы вода не стекала по кабелям в рабочую головку.Капли воды, движущиеся по внешней стороне кабелей, собираются в нижней части петли, где они в конечном итоге выпадают из кабеля.

Требования к высоте падения при обслуживании

Требования к минимальной высоте служебных ответвительных кабелей определяются местными строительными или электрическими нормами, но большинство из них следуют рекомендациям Национального электрического кодекса (NEC). Как правило, рабочая зона должна находиться на высоте не менее 12 футов над землей (уровнем), а также над тротуарами и проездами к жилым домам.Минимальная высота над площадками, доступными только для пешеходов, такими как подъезды или террасы, составляет 10 футов. Минимальное расстояние над бассейном – 22 1/2 фута. Когда сервисные точки подвешиваются над дорогами общего пользования, они должны быть не менее 18 футов в высоту.

Ремонт после окончания обслуживания

Хотя домовладельцам во многих муниципалитетах разрешено выполнять свои собственные электромонтажные работы, это относится к домашним проектам, таким как замена розеток и освещения, прокладка электрического кабеля и, возможно, даже установка новых цепей.

Однако домовладельцам не разрешается выполнять какие-либо работы по отключению коммунальных услуг. Во-первых, прекращение обслуживания принадлежит коммунальной компании, а не домовладельцу. Во-вторых, питание в служебных ответвительных кабелях может быть отключено только коммунальной компанией.

Домовладельцы также не должны пытаться выполнять какие-либо работы с кабелями между точкой обслуживания и электрической панелью обслуживания дома. Как и в случае отключения услуг, питание в этих кабелях постоянно находится под напряжением, если только энергокомпания не отключит его.Если у вас возникли проблемы с обслуживанием вашего дома, позвоните в коммунальную компанию. Если у вас есть проблема с сервисной головкой или кабелями между точкой обслуживания и сервисной панелью в вашем доме, вызовите квалифицированного электрика.

Проводка

– Как правильно подвести коаксиальный кабель от опоры к внутренней части моего дома?

Кабельные компании не должны проникать в здание кабелями, как вы описываете. Вода может стекать по этому проводу в здание, если оно не герметизировано должным образом.И если он герметизирован должным образом, если провод можно перемещать внутрь и наружу из-за того, что он ненадежно закреплен, в конечном итоге он сможет протекать, если вокруг него попадет вода.

Сделали ли еще изгиб провода под точкой входа, чтобы вода не попадала в дом? Закрепили ли они провод так, чтобы он не мог входить и выходить?

Я нашел несколько простых способов вставить провод в здание без сверления неприглядных отверстий, и это не вызовет утечек.

1) Перейти под перепрошивку.В моем доме старая железная крыша со свинцовым фартуком. Удалось провести провод под переплет. Я просто приподнял его край и протолкнул внутрь. Затем я согнул провод, проходящий через проволоку. Поскольку антенна находилась под горкой от вспышки, вода никак не могла подняться по проводу и проникнуть в дом.

2) Подведите провод к водосточному желобу и просуньте провод под край крыши. Обычно есть зазор для вентиляции. Это позволит вам протянуть провод к чердаку, а затем вы сможете провести его в любой комнате, какой захотите.

3) Протяните провод к одной из водосточных труб. Затем, если у вас есть приподнятый фундамент, как у моего дома, пропустите его через один из вентиляционных каналов на уровне земли. Затем я поднимаю его снизу в полость стены.

4) Вы также можете пропустить провод через отверстие в софите, а затем в потолочное пространство, где вы затем можете провести его в дом через внутреннюю стену. Не так аккуратно и просто, как просто нырнуть под утюг.

Важно: Вода может стекать по изогнутой проволоке из-за поверхностного натяжения.Поэтому, куда бы он ни входил, убедитесь, что он не может этого сделать, сделав резкий изгиб провода чуть ниже точки входа. Таким образом, вода будет стекать наружу, а не в ваш дом!

---

Обновление: я вижу, что они закрепили его и добавили петлю внизу. И, похоже, вокруг точки входа есть какой-то герметик. Это должно быть нормально, но действительно некрасиво и не проходит никаких тестов на красоту.

---

Обновление 2: поскольку вы хотите войти снизу, я предлагаю именно это.Перенесите кабель по водосточной трубе, которая, как я вижу, идет по стене.
Прикрепите кабель к нему с помощью соответствующих кабельных стяжек с УФ-защитой. Мне кажется, что ваш дом стоит на каких-то бетонных или деревянных сваях. По конструкции он похож на мой дом, где есть бетонный фундамент вокруг дома и, вероятно, бетонные или деревянные сваи внутри. Если это так, то, если в нем есть вентиляционные отверстия (они действительно должны быть), вы можете проткнуть провод через них. Если нет, просверлите отверстие во внешнем фундаменте.Для этого потребуется длинная насадка и мощный перфоратор – не торопитесь. Затем, как только вы закончите, проткните кабель, и вы сможете ввести его в любую комнату, в которой захотите.

Безопасный способ избавиться от всех этих старых кабелей и телефонных проводов.

A: Кабельные и телефонные провода не пропускают ток, поэтому их можно безопасно удалить. Однако, как вы знаете, очень важно не врезаться в линию электропередачи.

История продолжается под рекламой

Первый шаг – убедиться, что вы знаете разницу.Кристина Харпер, представитель компании Pepco, которая поставляет электричество в Вашингтон и прилегающие районы Мэриленда, сказала, что вы можете отслеживать линию электропередачи, когда она входит в ваш дом. «Если провода идут от опоры, то самые верхние провода принадлежат компании Pepco», – сказала она. «Под ними кабельные и телефонные линии». Провода подключаются к вашему дому с помощью вертикальной трубы, называемой погодозависимой головкой, и линии опускаются близко к ней, так что любая дождевая вода может стекать до того, как линия передаст электроэнергию в блок счетчика.

Если питание поступает в дом по подземной линии, оно попадает к счетчику по кабелепроводу.На своем веб-сайте Pepco размещает изображения, которые помогут вам идентифицировать компоненты энергосистемы. Найдите его, выполнив поиск в Интернете по словам «Ответственность за оборудование Pepco». За провод к вашему дому отвечает компания Pepco; мимо головы погоды, это твое.

Лицензированные электрики, которые ежедневно работают с линиями электропередач и различными типами кабелей, могут сразу сказать, к чему можно прикасаться, а что нужно выключить, прежде чем они начнут работать. Кевин Уильямс, владелец компании Hands on Electric в Вашингтоне (202-731-8253; handsonelectric.net), посмотрел на присланные вами фотографии, которые включали изображение линий над головой и участок беспорядка проводов, тянущихся по стене вашего дома. На фотографиях не показано фактическое соединение в погодозащите, но он сразу же узнал в линии электропередач толстый канал, образующий L-образную форму на левой стороне пучка более мелких проводов. Меньшие провода предназначались для телефонов, кабельного телевидения и Интернета.

История продолжается под рекламой

На третьем изображении показаны две коробки и несколько проволочных клубков.Один ящик предназначался для телефонной связи, другой – для кабеля. Если вы не используете ни то, ни другое, вы можете просто «снять их и выбросить», – сказал Уильямс. В проводке под коробками нет питания, поэтому вы также можете отрезать ее и выбросить.

Однако, если вы хотите по-настоящему навести порядок в беспорядке наверху, силовой провод, заброшенный кабель и телефонные линии расположены довольно близко друг к другу, и вам придется работать на лестнице. Самый безопасный шаг – это навести порядок на электрика, и за счет того, что вы вызовете кого-то для этого, вы, вероятно, сможете выполнить всю работу и быть полностью уверенными в том, что вы не совершаете никаких ошибок.

Уильямс берет 95 долларов в час. Он дает бесплатные оценки, но, поскольку вы уже предоставили изображения, у него есть вся необходимая информация. По его оценкам, потребуется час или два, чтобы подняться на крышу и разобрать заброшенные кабели и телефонные линии. Он отрезал их и привязал как можно дальше. Он также удалил телефонные и кабельные коробки, а также всю проводку, которая была подключена к этим службам.

История продолжается под рекламой

Другой вариант, по его мнению, – это позвонить в Comcast и попросить их удалить свое старое оборудование.Уильямс подозревает, что это кабель Comcast, потому что он находится над землей. По его словам, услуги Verizon обычно находятся в подполье.

Одна важная мера предосторожности: если вы или кто-то, кого вы нанимаете, выполняете какую-либо работу в пределах 10 футов от линии Pepco, что может иметь место, если старый кабель и телефонные линии проходят рядом с линией электропередачи, компания рекомендует сначала позвонить, по телефону 1-202-833-7500, и Pepco определит наилучший курс действий.

Если вы выполняете какие-либо работы, которые могут быть связаны с прокладкой линии электропередачи за точкой, в которой прекращается ответственность Pepco, вам следует обратиться к лицензированному электрику для выполнения этих работ.

Позвольте электрику разобраться с этим большим изнашивающимся кабелем, идущим к дому. Ограничения чертежа: Домовладелец может многое делать, но ремонт главной линии электропередач не должен входить в их число.

Обычно мы поощряем домовладельцев решать практически все самостоятельно, будь то шлифовка полов, ремонт поврежденной штукатурки или попытки сделать подвал водонепроницаемым. Но есть вещи, которые вы просто не можете (или не должны) делать самостоятельно.

Показательный пример: мы получили письмо от читателя из округа Балтимор, который написал: «У меня к дому подключена плетеная электрическая линия, выходящая из изолятора и идущая по бокам в электросчетчик.Кто-то покрасил его (это около дюйма в ширину и 1/2 дюйма в толщину) белой краской, чтобы она соответствовала сайдингу, и теперь тканевая оплетка рвется и отслаивается. Мой вопрос: как я могу это защитить? Можно ли обмотать его изолентой или черной изолентой? Это код? Это безопасно? »

Похоже, что читатель описывает главный служебный кабель, который подводит электричество в дом. Часть линии находится в ведении местной коммунальной компании (часть от его полюса до петли в доме подключения ; это самая высокая точка, где провод, идущий от столба, встречается с проводом, идущим вверх по стене вашего дома), а часть – домовладельца (часть от петли вниз).

Обычно служебный кабель имеет два горячих провода внутри пучка более мелких проводов, которые собраны вместе, чтобы сформировать заземление, когда линия входит в вашу измерительную коробку. Защитные провода защищают внутренние провода, и обычно вокруг них есть прорезиненная изоляция, поэтому даже если кабель изнашивается, вы все равно должны быть защищены от тока.

Тем не менее, никому, кто не является экспертом, не рекомендуется вмешиваться в служебный кабель. Ни клейкая лента, ни изолента не могут обеспечить водостойкий и долговечный ремонт.

Но если сервисный кабель достаточно старый, чтобы начать изнашиваться, пора нанять электрика для его замены. Это влечет за собой прокладку нового кабеля параллельно старому, проверку работ в местной юрисдикции, затем подключение коммунального предприятия и подключение новой линии к линии, идущей от опоры.

Старое подключение к сети может означать, что в доме есть старая электрическая «служба». Услуги бывают разных размеров, от старых 30-амперных (Рэнди видит их в старых домах в городе и в сараях в деревне) до 200-амперных, которые являются самыми большими, доступными для бытовых потребителей.Размер службы определяет, сколько цепей (прерывателей или предохранителей) она может удерживать.

Если в вашей существующей службе не хватает цепей для ваших нужд, или если вы хотите добавить цепь для микроволновой печи или отдельную линию к компьютеру, вы можете добавить новые.

Замена сервисного кабеля – это часть того, что делают электрики при обновлении вашего сервиса, поэтому, возможно, удастся решить две электрические проблемы одновременно.

Когда новая служба будет установлена, вы можете подумать о том, чтобы обернуть ее жесткой пластиковой оболочкой, чтобы защитить ее возле земли.Электрические нормы обычно требуют такой оболочки, если кабель приближается к палубам или местам с интенсивным движением. Если вам нужны ножны, убедитесь, что они указаны в спецификациях для вашей работы.

Окись углерода

Недавно мы писали о проблемах с плохим обслуживанием отопительного оборудования, из-за которых угарный газ достигал опасного уровня в домах после серии местных инцидентов, в результате которых жители заболели из-за высокого уровня утечки CO в жилые помещения. пространство от поврежденных печей.

Мы получили записку от Ширли А. Конибир из Carnow, Conibear & Associates Ltd., Чикаго, фирмы консультантов по вопросам гигиены труда и окружающей среды, в которой отмечается, что плиты и духовки также являются «обычным и значительным» источником накопления CO в домах. . «Регулировка горелки обычно решает проблему», – пишет доктор Конибир.

Если вас беспокоит накопление угарного газа в вашем доме, вы можете рассмотреть возможность постоянного мониторинга CO, такого как американский датчик угарного газа от American Sensor.Это немного похоже на дымовую сигнализацию, но она подключается к электрической розетке и обеспечивает постоянное цифровое считывание уровней CO в воздухе.

Когда значение CO-частей на миллион достигает сомнительного уровня, устройство издает серию звуковых сигналов; когда уровни CO опасны, он издает сигнал тревоги 85 децибел.

Поскольку мониторинг ведется постоянно, наблюдение за ним может дать вам раннее предупреждение, если что-то изменится в атмосфере вашего дома, например, вышла из строя газовая горелка или проблема с дымоходом.

Вы можете присылать нам вопросы, советы или комментарии, как это делал этот читатель, в Интернете. Наш адрес электронной почты: homeworop.kis.net.

Г-н Джонсон – менеджер по строительству в Балтиморе. Г-жа Мензи – автор очерков для The Sun.

Если у вас есть вопросы, советы или опыт, которыми вы можете поделиться по поводу работы над домами, напишите нам через HOME WORK, The Sun, 501 N.

Calvert St. Baltimore, 21278. На вопросы, представляющие общий интерес, вы найдете ответы в столбец; комментарии, советы и впечатления будут публиковаться в отдельных столбцах.

Можете ли вы решить вопрос собеседования с Amazon по поводу подвешенного кабеля? – Помните о своих решениях

Версия части (b) была задана как вопрос на собеседовании Amazon.

Кабель длиной 80 метров (м) свисает с вершины двух столбов, находящихся на расстоянии 50 м от земли. Каково расстояние между двумя полюсами с точностью до одного десятичного знака, если центр кабеля:

(a) 20 м над землей?
(б) 10 м над землей?

Я добавил часть (а), так как она интересна математически.И я признаю, что не решил это, но это было весело, поэтому я хотел поделиться. Посмотрите видео, чтобы узнать о решении.

Можете ли вы решить вопрос на собеседовании Amazon по поводу подвесного кабеля

Или продолжайте читать.
.
.

«Все будет хорошо, если ты будешь использовать свой разум для принятия решений, и думать только о своих решениях». С 2007 года я посвятил свою жизнь разделению радости теории игр и математики. MindYourDecisions теперь имеет более 1000 бесплатных статей без рекламы благодаря поддержке сообщества! Помогите и получите ранний доступ к сообщениям с обещанием на Patreon.

.
.

.
.
.
.
M
I
N
D
.
Y
O
U
R
.
D
E
C
I
S
I
O
N
S
.
P
U
Z
Z
L
E
.
.
.
.
Ответ на вопрос

интервью Amazon по подвешенному кабелю (Практически все сообщения быстро расшифровываются после того, как я делаю для них видео – сообщите мне, если есть какие-либо опечатки / ошибки, и я исправлю их, спасибо).

Сначала давайте решим (a) 20 м над землей . Схема выглядит следующим образом.

Я не помнил, как это решить, и большинство ссылок были посвящены физическим концепциям (вес, натяжение). К счастью, я нашел хорошую статью Нила Чаттерджи и Ниты Богдан с уравнениями, которые имели для меня смысл: проблема подвешивания кабеля для практических приложений.

Настройка выглядит следующим образом. Благодаря симметрии мы можем рассматривать половину задачи от одного полюса до центра.Затем мы можем удвоить это расстояние для расстояния между двумя полюсами.

Также мы будем использовать удобную систему координат с центром в самой нижней точке подвесного кабеля (которая принимает форму контактной сети). Мы получаем следующую «половинную диаграмму»:

Уравнение касательной цепи / касание земли / x -ось:

y = a cosh ( x / a ) – a

длина дуги = a sinh ( x / a )

Параметр a неизвестен, и мы хотим найти значение x полюса.

Обратите внимание, что верхняя часть полюса имеет размер ( x , 30), поэтому мы получаем одно уравнение:

a cosh ( x / a ) = 30 + a

Мы также знаем, что половина длины кабеля составляет 40 м, поэтому, используя уравнение для длины дуги контактной сети, мы получаем другое уравнение:

a sinh ( x / a ) = 40

Мы разделим оба уравнения на a , чтобы получить:

cosh ( x / a ) = (30 + a ) / a
sinh ( x / a ) = 40/ a

We then используем гиперболическое тождество:

cosh ² t – sinh ² t = 1

Подставляя, получаем:

(30 + a) ² / a ² – ( 40/ a ) ² = 1

Мы можем решить это, чтобы получить:

a = 35/3

Затем мы используем th e уравнение:

(35/3) sinh ( x / (35/3)) = 40

x = (35/3) arcsinh (120/35)

x = (35 / 3) ln (120/35 + √ ((120/35) ² + 1)) & прибл .; 22.7

Поскольку это половина подвесной цепи, расстояние между двумя полюсами в этом случае удваивается:

2 x = (70/3) ln (7) & ок. 45,4 м

Перейдем ко второй части.

(b) 10 м над землей

Теперь мы можем попробовать ту же половинную диаграмму, что и в случае (a)

Затем мы получим уравнения:

cosh ( x / a ) = (40 + a ) / a
sinh ( x / a ) = 40/ a

Затем мы используем гиперболическую идентичность и заменяем приведенные выше результаты, чтобы получить:

(40 + a ) ² / a ² – (40/ a ) ² = 1

Но если вы попытаетесь решить это, возникнет проблема.У этого уравнения нет решения! Так, что происходит?

Давайте подумаем об этом логически.

Если кабель 80 м, то половина его – 40 м. Но обратите внимание, что 40 м от вершины 50-метровой опоры – это уже 10 м над землей. Таким образом, кабель свисает прямо вниз! Кабель должен быть перевернут на себя, и два полюса должны совпадать и находиться на расстоянии 0 м друг от друга!

На самом деле это вопрос с подвохом: два полюса находятся на расстоянии 0 друг от друга. Для решения этой задачи не требовалось никакой физики, только логическое мышление!

Теперь сотрудник, который руководствуется здравым смыслом, прежде чем тратить время на ненужные вычисления… Я полагаю, что это, вероятно, сотрудник, которого вы хотите нанять.

Признаюсь, я не решил эту проблему, так как не распознал уловку. Но мне нравится узнавать об этих проблемах, потому что это как в старой поговорке.

«Обмани меня один раз, позор тебе. Обмани меня дважды – тебя снова не обманешь ».

Источники

CareerCup
https://www.careercup.com/question?id=7949664

Чаттерджи, Нил и Богдан Г. Нита. «Проблема подвешивания кабеля для практического применения». Атлантический электронный журнал математики 4.1 (2010).
http://euclid.trentu.ca/aejm/V4N1/Chatterjee.V4N1.pdf

https://mav.vic.edu.au/resources/online-mav-puzzle/item/298-two-flagpoles. html

http://themathmompuzzles.blogspot.com/2014/02/oscar-ropes-puzzle.html

МОИ КНИГИ

Если вы совершите покупку по этим ссылкам, я могу получить компенсацию за покупки, сделанные на Amazon. Как партнер Amazon я зарабатываю на соответствующих покупках. Это не влияет на цену, которую вы платите.

(ссылки для США и других стран)
https: // mindyourdecisions.com / blog / my-books

Mind Your Decisions – это сборник из 5 книг:

(1) The Joy of Game Theory: An Introduction to Strategic Thinking
(2) 40 Paradoxes in Logic, Probability, and Game Теория
(3) Иллюзия иррациональности: как принимать разумные решения и преодолевать предвзятость
(4) Лучшие уловки с умственной математикой
(5) Умножать числа на рисование линий

Теория радости игры показывает, как можно математика, чтобы обойти своих конкурентов.(рейтинг 4,2 / 5 звезд в 189 отзывах)

40 Paradoxes in Logic, Probability and Game Theory содержит наводящие на размышления и противоречащие интуиции результаты. (рейтинг 4/5 звезд в 28 обзорах)

Иллюзия иррациональности: как принимать разумные решения и преодолевать предвзятость – это руководство, в котором объясняются многие способы предвзятого отношения к принятию решений и предлагаются методы для принятия разумных решений. (рейтинг 3,9 / 5 звезд в 16 отзывах)

Лучшие уловки в области умственной математики учит, как можно выглядеть гением математики, решая задачи в уме (оценка 4.1/5 звезд в 53 обзорах)

Умножение чисел на рисованные линии Эта книга представляет собой справочное руководство для моего видео, которое набрало более 1 миллиона просмотров по геометрическому методу умножения чисел. (рейтинг 4,1 / 5 звезд в 22 обзорах)

Mind Your Puzzles представляет собой сборник из трех книг «Математические головоломки», тома 1, 2 и 3. Темы головоломок включают математические предметы, включая геометрию, вероятность и т. д. логика и теория игр.

Math Puzzles Volume 1 содержит классические головоломки и загадки с полными решениями задач счета, геометрии, вероятности и теории игр.Том 1 получил оценку 4,4 / 5 звезд в 67 отзывах.

Math Puzzles Volume 2 – это продолжение книги с более серьезными задачами. (рейтинг 4,2 / 5 звезд в 19 обзорах)

Math Puzzles Volume 3 является третьим в серии. (рейтинг 4,2 / 5 звезд по 15 отзывам)

KINDLE UNLIMITED

Учителя и студенты со всего мира часто пишут мне о книгах. Поскольку образование может иметь такое огромное влияние, я стараюсь сделать электронные книги доступными как можно шире по как можно более низкой цене.

В настоящее время вы можете читать большинство моих электронных книг с помощью программы Amazon Kindle Unlimited. Включив подписку, вы получите доступ к миллионам электронных книг. Вам не нужно устройство Kindle: вы можете установить приложение Kindle на любой смартфон / планшет / компьютер и т. Д. Ниже я собрал ссылки на программы в некоторых странах. Пожалуйста, проверьте доступность и условия программы на своем местном веб-сайте Amazon.

США, список моих книг (США)
Великобритания, список моих книг (Великобритания)
Канада, результаты книги (CA)
Германия, список моих книг (DE)
Франция, список моих книг (FR)
Индия , список моих книг (IN)
Австралия, результаты книг (AU)
Италия, список моих книг (IT)
Испания, список моих книг (ES)
Япония, список моих книг (JP)
Бразилия, книга results (BR)
Мексика, книга результатов (MX)

MERCHANDISE

Купите кружку, футболку и многое другое на официальном сайте для товаров: Mind Your Decisions at Teespring .

Какие провода находятся на опорах электросети?

Недавно построенные пригородные районы обычно свободны от проводов, тянущихся по небу, но в большинстве мест линии электропередач и опоры электропередач легко увидеть вдоль городских улиц и населенных пунктов. Если вы когда-нибудь задумывались, что это за провода, обычно это линии телефонных, кабельных и энергетических компаний. Каждая компания несет ответственность за свою линию. Столбы инженерных сетей состоят из трех отдельных слоев или пространств.Верхний слой – это место для снабжения. Средний уровень – это нейтральное пространство, а нижний уровень – это пространство связи.

Статический провод

Самая верхняя линия опоры электросети – это статический провод. Статический провод отводит от линий электропередач разряды молний при ударах молнии во время грозы. Статический провод подключается к заземляющему проводу.

Линии передачи

Ниже статической линии находятся три линии электропередачи, называемые линиями передачи.Линии передачи обычно обозначаются буквами «A», «B» и «C» и называются «фазой A-B-C». Они проводят электричество высокого напряжения от электростанций к подстанциям. Подстанции снижают напряжение с 69 до 500 киловольт до 5-30 киловольт, а затем отправляют электроэнергию по фидерным линиям, подключенным к зданиям и домам.

Заземляющий провод

Непосредственно под линиями передачи находится многозаземленная нейтральная линия, или MGN. Линии передачи подключаются к заземленному нейтральному проводнику, который обеспечивает обратный путь для электричества.Заземляющий провод или заземляющий провод также называют многозаземленной нейтралью. Заземляющий провод проходит по всей длине столба. Он подключен к заземляющему стержню.

Первичная и вторичная линии

Под MGN находятся первичная и вторичная линии. По первичной линии электричество подается на подстанции от пяти до 30 киловольт. Вторичная линия, поддерживаемая поперечинами на старых типах опор, также называется вторичным отводом. Отвод от линии электропередачи ведет к дому.Он состоит из трех проводов. Два из них – изолированные провода, по которым идет электричество от трансформатора; третий – это оголенный нейтральный провод, который подключается к заземляющему проводу.
