Как залудить жало паяльника медное или стальное

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Как правильно залудить медное жало у паяльника
• 2 Как залудить жало современного паяльника?
• 3 Особенности лужения современного жала паяльника
• 4 Как залудить жало паяльника во время работы
• 5 Как залудить необгораемое жало?
• 6 Как залудить жало паяльника деревянным бруском?
• 7 Как залудить жало в канифоли?

Необходимость залудить паяльник возникает, когда расплавленная капля припоя перестает растекаться по разогретой поверхности, прилипать к ней, нет возможности подать к месту пайки достаточную порцию, что мешает качественной работе. Наконечник, получая тепло от нагревателя, окисляется на воздухе. Кроме снижения адгезии припоя к меди, слой термоизолирующего нагара ухудшает распределение тепла.  Есть ряд способов, как залудить паяльник в целях периодического обслуживания рабочего инструмента,  также такая процедура обязательна для нового жала и окислившегося за время хранения.

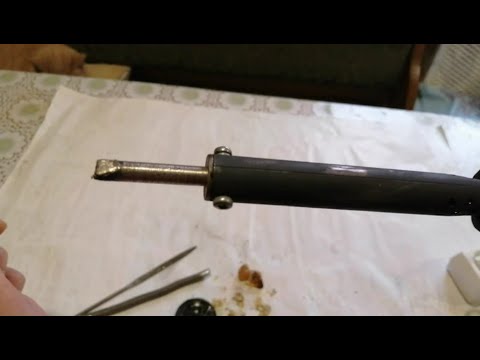

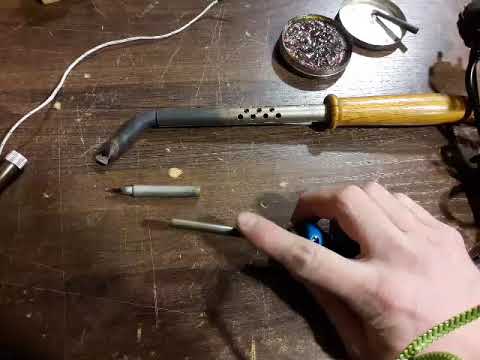

Как правильно залудить медное жало у паяльника

Инструменты с нихромовыми нагревательными элементами имеют медный круглый стержень, которому придается удобная для паяния форма. Механическая обработка прута выполняется напильником с последующей доводкой на наждачной бумаге или надфилем с мелкой насечкой. Затем полезно слегка отбить жало холодным способом на наковальне. Это уплотнит верхний слой меди, повысит механическую прочность и уменьшит скорость растворения материала расплавленным припоем. Не лишним будет заполировать для уменьшения скорости окисления. Все работы выполняются на извлеченном из гнезда наконечнике, включая ту часть, которая прячется внутри нагревательного элемента.

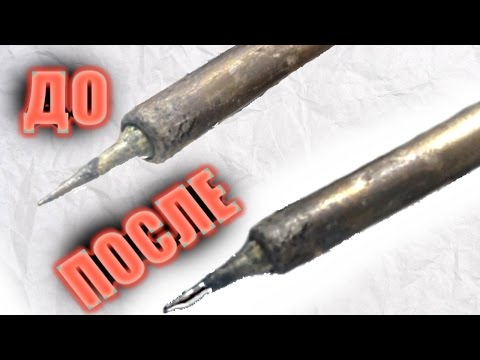

Облудить жало паяльника – это значит покрыть рабочую зону стержня тонким слоем сплава. Кипящий флюс растворяет слой окисла на медном сердечнике, и расплав покрывает поверхность.

Так как залудить паяльник с медным жалом несложно, можно это сделать самостоятельно следующим образом:

1. Вставить очищенный стержень в паяльник, включить питание.
2. Когда он разогреется до температуры плавления канифоли, жало полностью окунуть в канифоль.

Не нужно перегревать паяльник, так как погружение стержня во флюс вызывает выделение клубов дыма с разбрызгиванием, образованием шлака от сгоревшей канифоли. При нормальном нагреве смола плавится с выделением небольшого количества дыма.

1. Прутком припоя натереть рабочую поверхность, покрытую слоем расплавленного флюса, который нужно периодически обновлять.
2. Процесс закончен, когда образуется равномерный тонкий слой полуды. Излишек нужно удалить мокрой хлопчатобумажной тряпочкой.

Лудить стержень нужно составом с высокой температурой плавления, отраженной в таблице.

Марка	Состав, %	Температура плавления, ˚С
ПОС-61	Олово 59-61 Свинец 39-41	190
ПОС-40	Олово 39-41 Свинец 59-61	238
ПОСК-50/18	Олово 50 Свинец 32 Кадмий 18	145
ПОСу-95/5	Олово 95 Сурьма 5	240

ПОС-40 или ПОСу-95/5 образуют качественное покрытие, которое необходимо обновлять по мере выгорания.

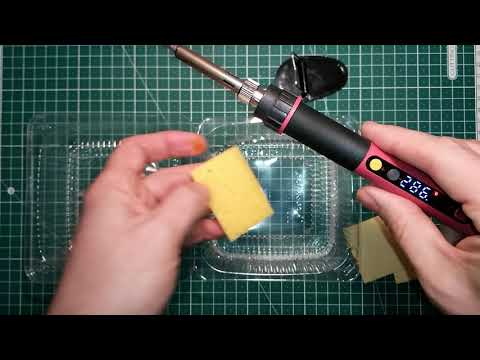

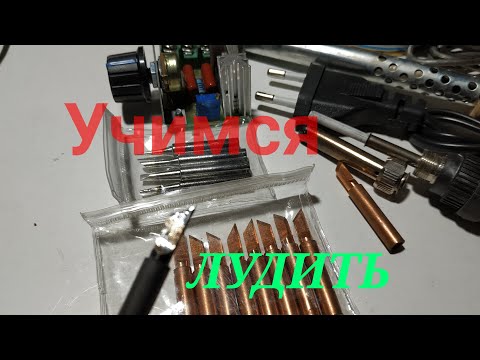

Как залудить жало современного паяльника?

Производители сердечников заявляют, что их изделия лудить не обязательно. Это частично справедливо для тех стержней, которыми работают методом подачи припоя проволокой или пастой в рабочую зону. Жало прогревает соединение с нанесенным на него флюсом, отплавляет от проволоки капельку сплава, которая, растекаясь по горячему, образует прочное соединение.



Никель также окисляется на воздухе, хотя и медленнее, чем медь. Слой окиси ухудшает теплопередачу, снижая эффективность прогревания пайки, поэтому рабочую сторону лучше залудить. Сделать это нужно без повреждения покрытия. Для этого используется мокрый хлопчатобумажный лоскут, банка с твердой канифолью и ПОС. Правила того, как облудить паяльник новый:

1. Рабочая поверхность обезжиривается.
2. Включается питание.
3. Нагревшийся сердечник очищается мокрой тряпкой и сразу втыкается в канифоль.
4. Добавленный в банку кусочек припоя растирается, не вынимая стержня из флюса.
5. Через короткое время кончик покроется ровным слоем олова.

Чаще всего для жала используется коническая форма. Достаточно лудить 3-5 мм острия конуса.

Особенности лужения современного жала паяльника

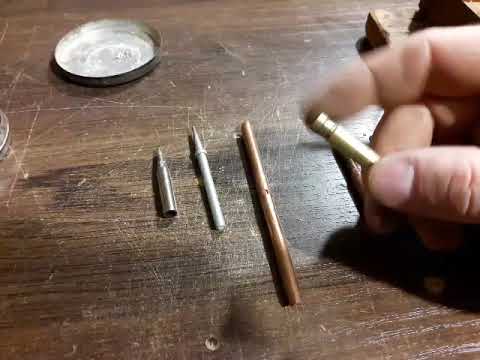

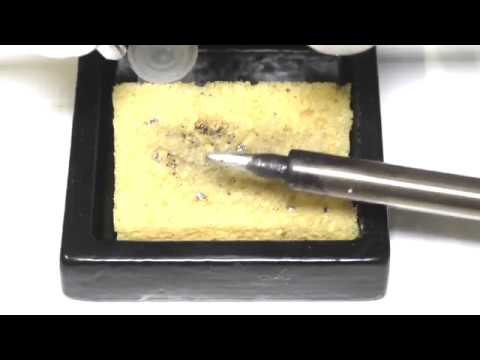

Сейчас стержни делаются из меди, покрытой тонким слоем никеля, защищающим от обгорания или керамики. Не допускается механической обработки, его нельзя даже царапать. Для удаления излишков ПОС или продуктов выгорания флюса можно протирать его куском мокрой не синтетической ткани, если нет специальной губки или очистителя из латунной стружки.

Как залудить жало паяльника во время работы

При пайке из-за нагрева поверхность наконечника окисляется, припой перестает липнуть, накапливаются шлаки сгоревшего флюса, ухудшающие качество пайки. Приходится восстанавливать луженое покрытие.
Лучше всего использовать устройство сухой очистки, состоящее из металлической спирали в контейнере. Доработав приспособление добавлением на дно густого флюса без кислоты, например стеарина или паяльного сала, можно решить две задачи:

• очистить поверхность стержня от нагара, потерев его о стружку;
• ухватив каплю ПОС на кончик горячего наконечника и утопив его во флюсе, получим очистку и лужение одновременно.

Процедура подходит для тонких медных, с никелевым покрытием и керамических сердечников. Проводится, когда окись начинает мешать работе.

Как залудить необгораемое жало?

Наконечник легко лудится, если его горячим тщательно протереть влажной тряпочкой без синтетики и моментально опустить во флюс. Затем палочкой сплава натирать рабочую поверхность до полуды, протереть стержень тряпкой и приступать к работе.

Как залудить жало паяльника деревянным бруском?

Если на поверхности есть значительный слой окисла, а механически абразивами или напильниками ее снимать нельзя, хорошо помогает при лужении брусок или дощечка хвойного дерева.

1. Брус расположить так, чтобы волокна древесины были сориентированы перпендикулярно движению при натирании.
2. Включается питание, на дощечку выкладываются маленькие кусочки канифоли и ПОС.

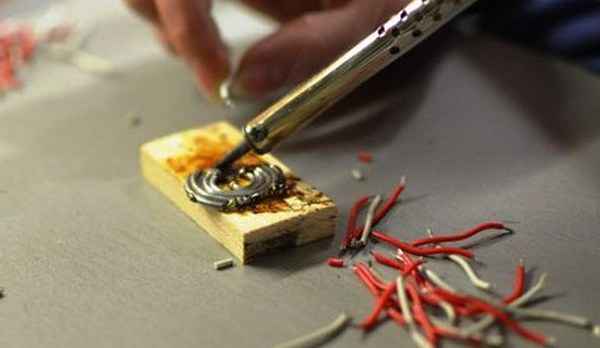

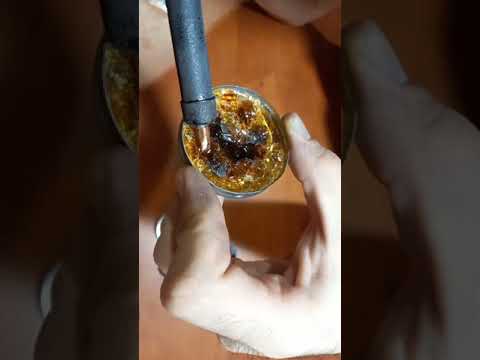

3. Нагревшийся стержень ставится в кусок канифоли, которая образует расплавившуюся лужицу.
4. Наконечник накрывает олово. После расплавления начинается движение наконечника поперек волокон, не покидая пределов канифоли.

Слой окисла растворяется горячей канифолью, сплав втирается в поверхность.

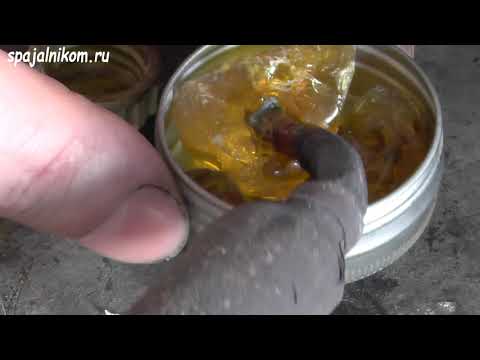

Как залудить жало в канифоли?

Слабо окисленная поверхность легко залудится в банке с канифолью с положенным туда кусочком ПОС. Протертым наконечником растопить сплав в емкости с канифолью. Такая работа сопровождается выделением большого количества смолистого дыма и должна выполняться на свежем воздухе или в хорошо проветриваемом помещении.

Долговечность покрытия или полуды жала определяется температурным режимом. Вредно работать паяльником на максимальной мощности без необходимости. Там, где нельзя штатно изменять температуру нагрева, используйте приспособленные регуляторы мощности, самодельные ограничители напряжения в паузах паяния.
