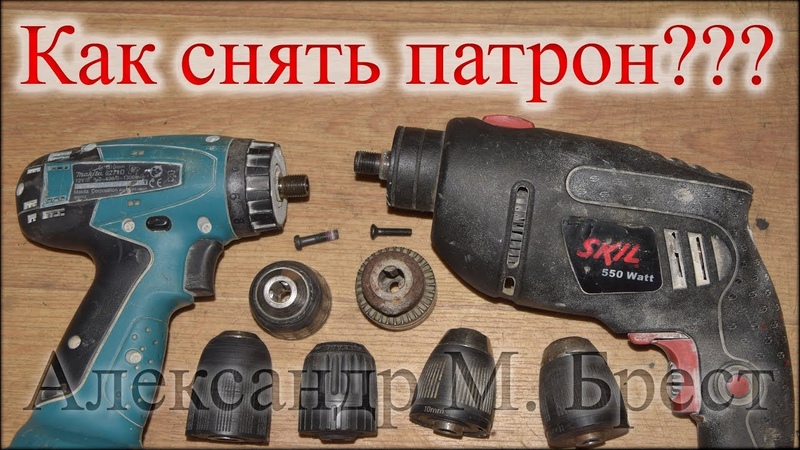

Как снять патрон с шуруповерта своими руками, особенности

Содержание статьи

  1. Разбираем шуруповёрт правильно
  2. Как снять патрон с с шуруповерта Мakita и шестигранный патрон под биту
  3. Как снять патрон с шуруповерта Интерскол и Бош
  4. Как снять патрон с шуруповерта Милуоки
  5. Как снять патрон с шуруповерта Хитачи и Зубр
  6. Как снять патрон с шуруповерта Макита 6271d
  7. Как снять патрон шуруповерт на 220 Диолд
  8. Как снять патрон с шуруповерта Деволт
  9. Как снять патрон с шуруповерта Метабо

Разбираем шуруповёрт правильно

Шуруповерт, работающий от электричества (бывают и пневматические шуруповёрты), независимости от производителя, имеют приблизительно одинаковый принцип работы.Он занимает одну из первых позиций в наборе инструмента для домашнего использования. Причем принципиальной разницы между аккумуляторным питании и питании от сети нет. Меняется только сам вид подачи питания на электродвигатель.

Все остальные детали и порядок из подключения у шуруповертов одинаковые.

 Давайте посмотрим, из чего состоит шуруповёрт.

Основные детали шуруповёрта

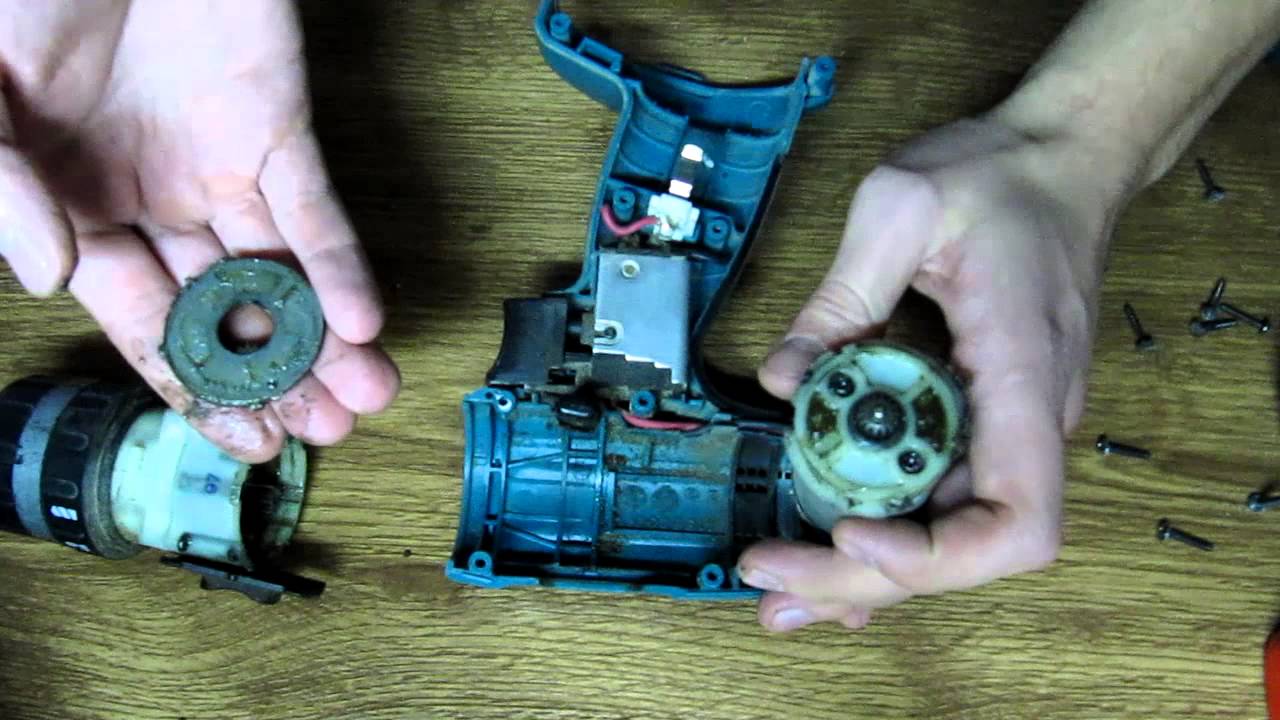

Иногда этот инструмент нужно разбирать, например, для профилактического осмотра, смазки. Иногда для проведения ремонта, особенно это касается патрона. В принципе, патрон у всех производителей почти похожий, за исключением некоторых моментов.

Все детали и узлы шуруповерта подетально

Патроны могут быть разными – кулачковыми и быстрозажимными. Давайте рассмотрит, как его снять с инструмента, независимо, для ремонта или для замены деталей или самого патрона. Разборка производится следующим образом.

Прежде всего к этому нужно подготовиться, собрать оснастку для работы, состоящей из отвертки, шестигранника, подходящего по профилю к патрону, небольшой, но массивный предмет типа гири, пробойник. Обязательно нужно одеть защитные очки, так как отлетевший мелкий предмет может попасть в глаза.

Процесс демонтажа патрона

Определяем перед началом работы, какой перед нами патрон: с конусом Морзе, просто на резьбе и на резьбе плюс дополнительный фиксирующий винт.

Определяем по маркировке, какой вид патрона. Надпись «1 – 6 В10» это конус Морзе, если «1,0 -11» в российских инструментах и «2-13» мм ½ – 20 UNF» для импортных инструментов, где размер указывается в дюймах.

Трёхкулачковый патрон с метрической резьбой иностранного производства

Конусный патрон снимаем очень просто, просто постукиваете, причем, естественно, осторожно, молоточком по корпусу патрона. Для резьбового немного сложнее.

Как снять патрон с с шуруповерта Мakita и шестигранный патрон под биту

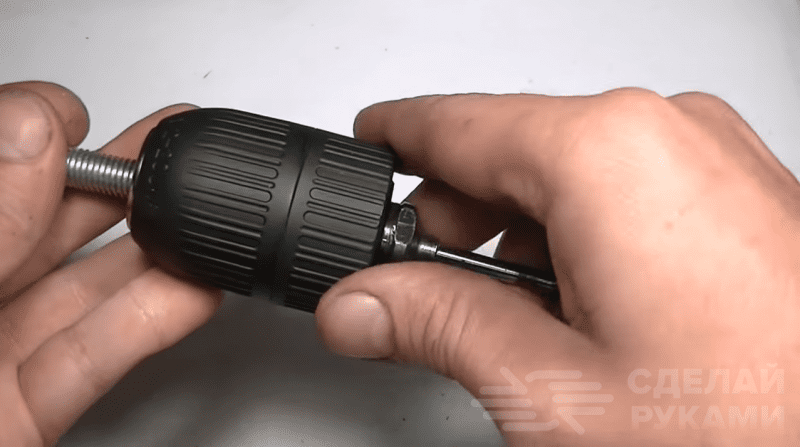

Для начала плоской отверткой расширяем патрон. Нужно помнить, что у этой марки патрон крепится на резьбе, при этом фиксатор имеет левую резьбу, что важно помнить при разборке.

Ещё небольшой нюанс, здесь болт находится глубже, чем у других патронах, поэтому нужно постучать аккуратно по его головке молотком через пробойник.

Откручиваем стопорный винт по часовой стрелке, который находится в торце патрона.

Вставляем шестигранный ключ внутрь патрона и там его фиксируем, после чего переключаем на сверление и включаем реверс. Иногда проще зажать его в слесарные тиски. Можно это операцию произвести проще, ударив по шестиграннику молотком, но при этом есть риск повредить патрон. Этим можно пользоваться для полной замены патрона без ремонта.

После того, как винт вынули, откручиваем патрон. Если на шпинделе есть срезы для гаечного ключа, производим штопорную фиксацию его. В случае отсутствия срезов, снимаем крышку корпуса.

Иногда компания применяет для бытовых шуруповертах с малой мощностью и в шуруповертах – отвертках пластиковые патроны. Как снять патрон с  такого шуруповерта Макита, лучше посмотреть видеоурок, так как работы нужно производить более осторожно.

Если это кулачковый патрон, сами кулачки нужно перед этим разжать.

Если это Макита, шуруповерты у неё оборудуются автоматической блокировкой. Патроны у этого производителя имеют патроны одномуфтовые.

Шестигранный патрон под биту снимают при помощи разводного ключа, наложив его на гайку внутри. Перед этим нужно развести шестигранник до максимума,  или действовать, как выше указано.

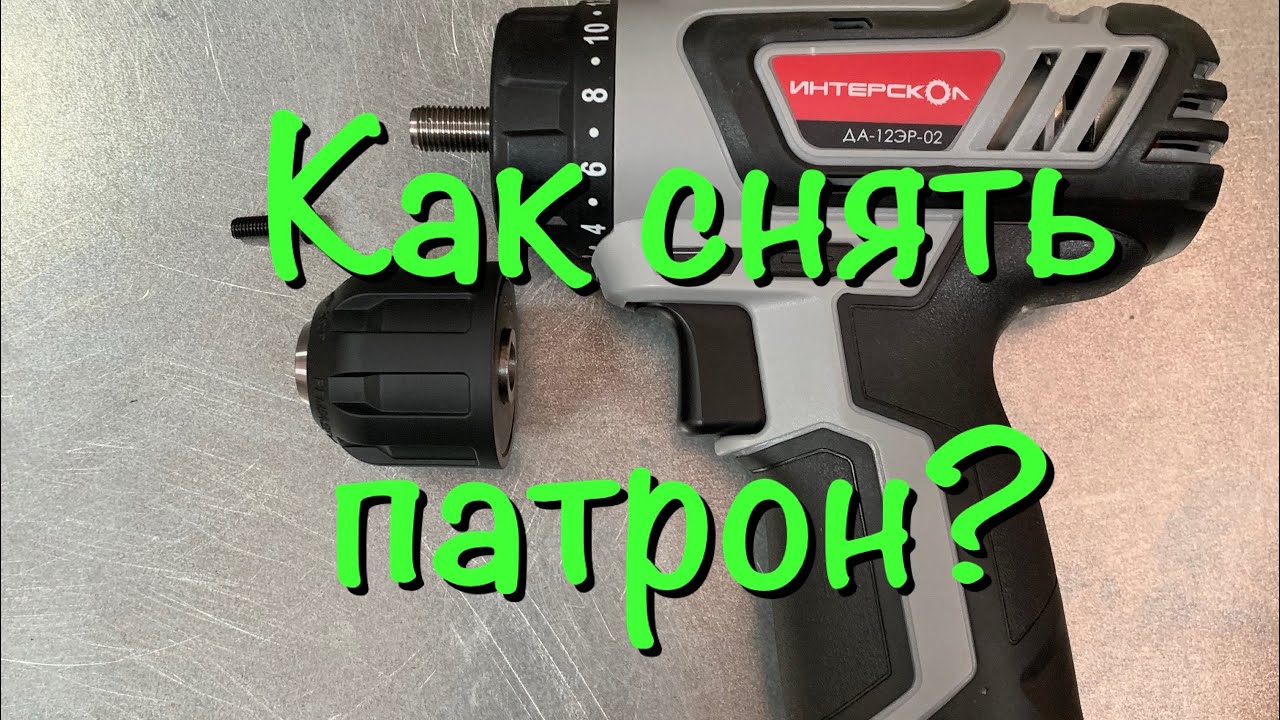

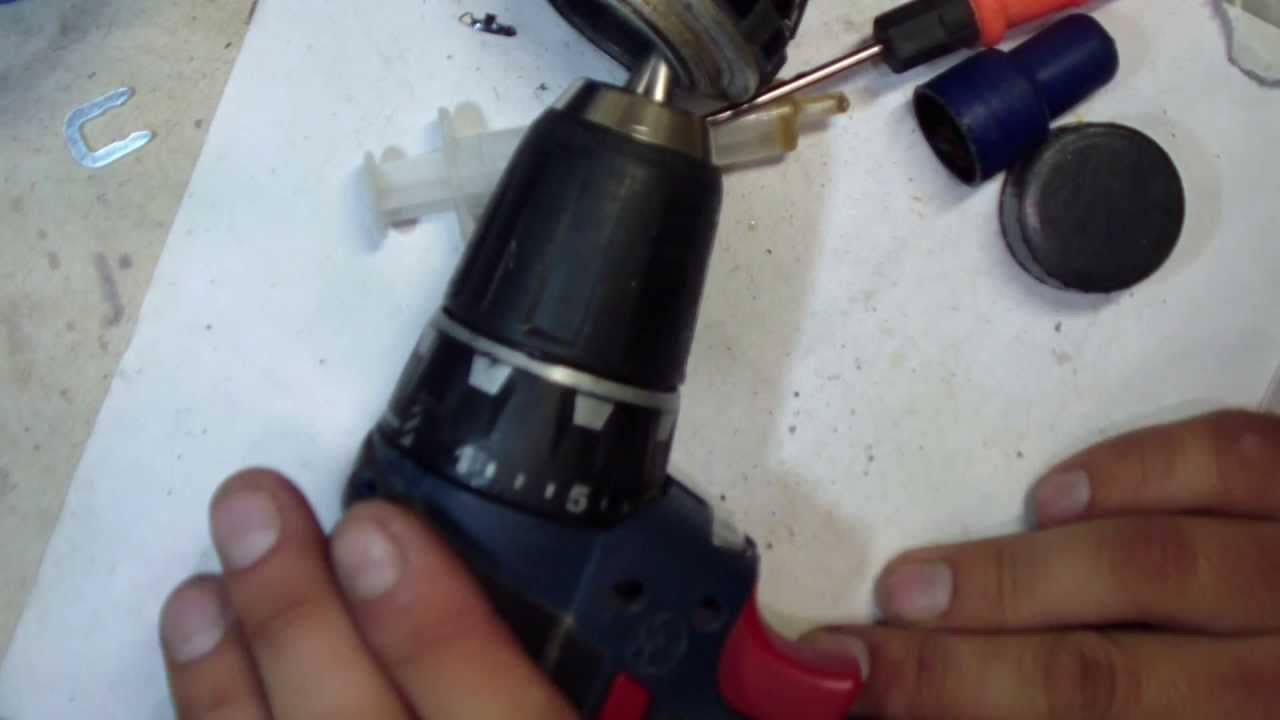

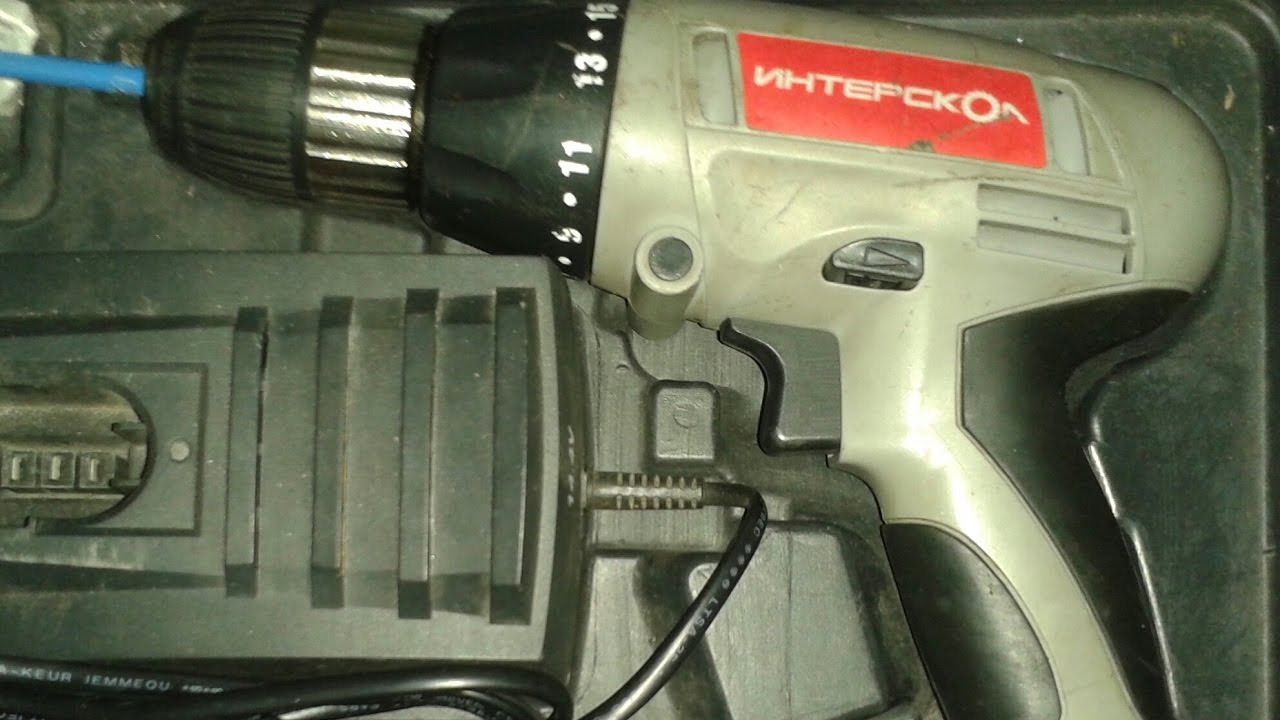

Как снять патрон с шуруповерта Интерскол и Бош

Эти инструменты по строению и многим характеристикам схожи между собой, что то лучше у одной марки, что то у другой, но патроны у этих двух марок инструментов имеют схожее строение.  Единственная разница, у шуруповерта Bosch имеется автолот в патроне. Что бы поменять его, для начала выкручиваем винт, как обычно у всех, по часовой стрелке.

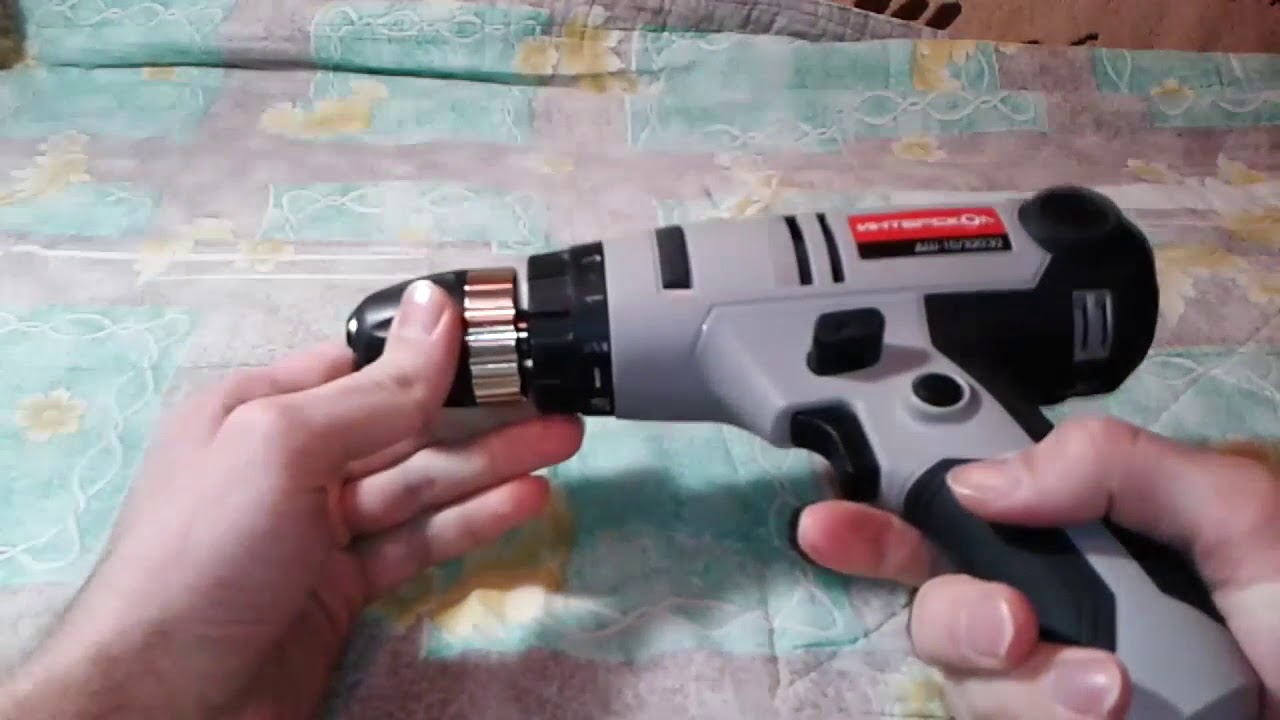

Разбираем патрон к шуруповерту Интерскол

Затем вставляем шестигранник на 8 внутрь, закрепляем его. При этом аккумулятор должен быть заряжен максимально. Следим, что бы угол шестигранника был повернут вниз, параллельно ручке. Выставляем усилие на сверление и затем включаем реверс. Подставляем под шестигранник что то твердое: камень,  гантель или что то в этом роде и включаем кнопку пуск. . Удар и патрон легко откручивается с резьбы против часовой стрелки.

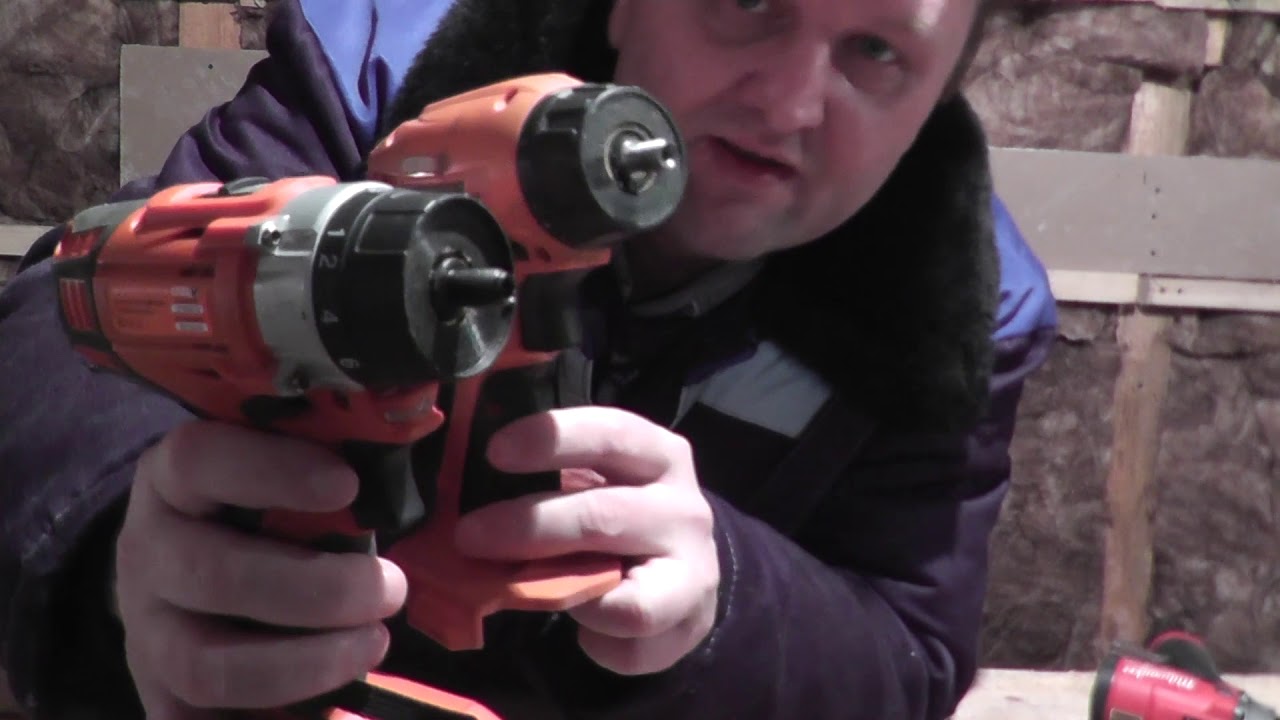

Как снять патрон с шуруповерта Милуоки

Это очень даже неплохой инструмент, с хорошей сборкой, добротный,  патрон имеет крепление резьбовое плюс дополнительная фиксация винта. При разборке сначала выкручиваем этот винт, затем выбиваем, хотя производитель и не рекомендует менять патрон самостоятельно.

Дрель – шуруповерт Milwaukee имеет быстрозажимной патрон

Он имеет шаг мелкий и резьбу 9/16 дюйма, замену делают в сервисном центре или можно поискать на Амазоне .

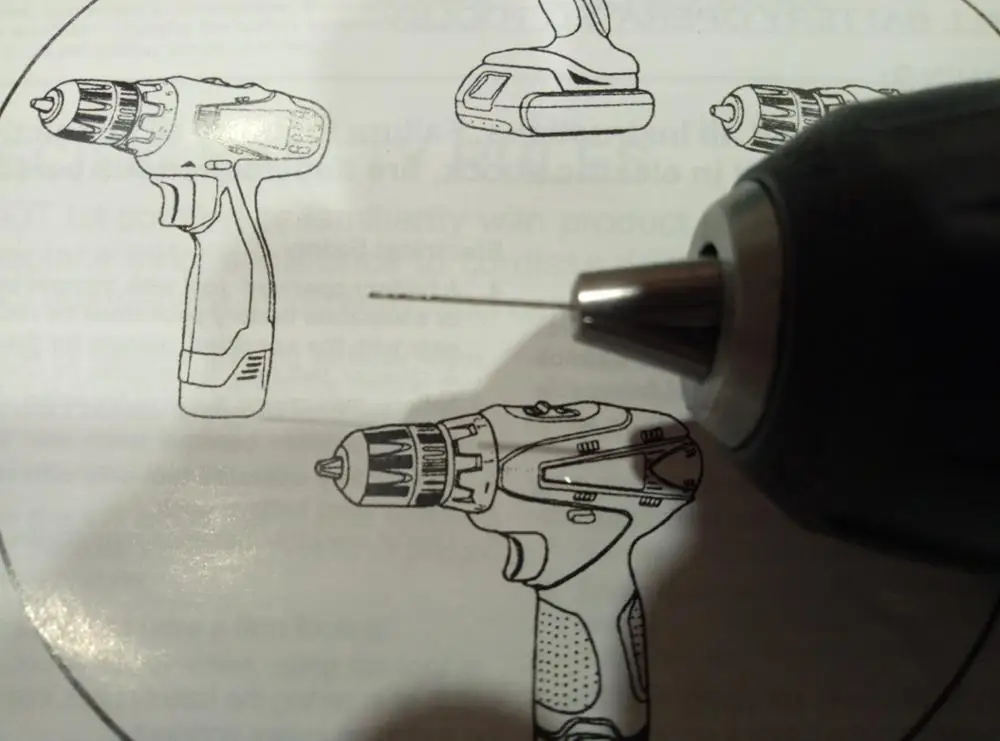

Трёхкулачковый патрон у Милуоки может зажимать сверло 2 мм

После приобретения патрона к этой модели шуруповерта, начинаем замену. Для начала пытаемся проделать стандартную процедуру разборки.

Для этого разжимаем кулачки и выкручиваем винт, который имеет левую резьбу. Если резьба не поддается, ударяем молотком при помощи пробойника по нему, что бы сдвинуть резьбу.

Затем зажимаем в кулачках шестигранник, на 8 и, переключив на реверс, на мгновение включаем инструмент, упирая ключ о твердый предмет. Обычно после этого патрон скручивается, но иногда приходится, поддев осторожно под край патрона плоскую отвертку, пытаются таким образом сдвинуть резьбу.

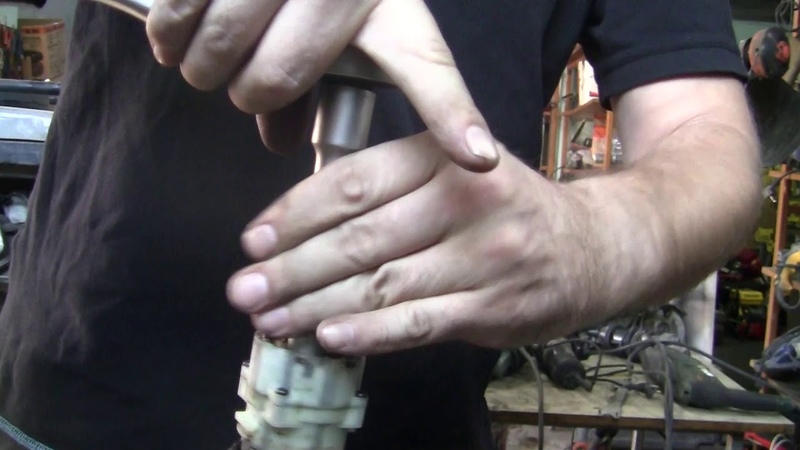

Иногда приходится снимать, полностью разбирая инструмент, доставая при этом редуктор со шпинделем.

Как снять патрон с шуруповерта Хитачи и Зубр

Эти два инструмента по конструкции очень схожи между собой. Если необходимо снять патрон для замены или для профилактике, нужно отсоединить его с вала от устройства критических усилий.

Отсоединить патрон у этих марок не сложно, просто выкручиваем винт внутри, как обычно, по часовой стрелке, и снимаем корпус патрона без дополнительных усилий.

Как снять патрон с шуруповерта Макита 6271d

Плоской отверткой выкручиваем винт против часовой стрелки, затем берем шестигранник на 8, зажимаем его и далее стандартно выкручиваем патрон, не прилагая особенных усилий. В качестве замены не обязательно брать родной патрон, можно взять и патроны немецкой фирмы Deko, подсоединив в обратном порядке.

Как снять патрон шуруповерт на 220 Диолд

Сетевой шуруповерт Диолд имеет ключевой патрон. Для того, что бы снять такой патрон, утапливаем до максимума кулачки, что бы открыть максимально дно, и отверткой выкручиваем зажимной винт по левой резьбе. Что бы зафиксировать патрон от вращения шпинделя, фиксируем его или ключом от патрона или, обмотав тряпкой инструмент или установив на губки пластиковые нагубники, зажимаем в тисках. Отвернув винт, снимаем без труда старый патрон.

Если не получается открутить винт, снимаем крышку корпуса и фиксировать шпиндель внутри.

Не забудьте отключить шуруповерт от сети! При замене патрона включать инструмент не нужно.

Как снять патрон с шуруповерта Деволт

Шуруповерт DeWALT, хоть и работает надёжно, но также требует периодического осмотра и чистки внутренних деталей и патрона. Патрон у шуруповертов быстрее всего изнашивается.

У этой компании у шуруповертов есть небольшой недостаток – это самоослаблябщий патрон.

При замене патрона можно пользоваться таким же способом, что и для всех быстрозажимных патронов, но специалисты советуют начинать разбирать с корпуса, снимая детали с вала и аккуратно дойдя до патрона. все детали потом протереть, смазать, не перебарщивая и снова аккуратно собрать.

Снимаем патрон с шуруповерта DeWALT

Как снять патрон с шуруповерта Метабо

Производитель оснастил инструмент шпинделем с шестигранником

Процесс замены патрона у шуруповерта Метабо

На носике патрона находится гайка. При помощи разводного ключа ее нужно отвернуть, затем открутить по правой резьбе патрон.

Вообще пользователи советуют патрон этой марки разбирать при помощи ключа разводного и пассатижей.



8px;width: 550px;" border="1" cellpadding="1" cellspacing="1">

 Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению  подшипников и комплектующих на почту или звоните сейчас:

     +7(499)403 39 91



  Доставка подшипников  по РФ  и зарубежью.

  Каталог подшипников на сайте themechanic.ru





Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
[email protected]

ru
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

как открутить резьбовой и снять конусный

Шуруповерт — эффективный инструмент, позволяющий ускорить проведение многих строительных, слесарных и сборочных работ. Он с успехом заменяет не только большой ассортимент отверток и гаечных ключей, но и может выступать в роли дрели. Однако любая техника подвержена износу. Может произойти поломка различных узлов. Нередко возникает необходимость замены патрона на шуруповерте. Чтобы успешно провести ремонт, стоит подробнее изучить устройство инструмента.

Устройство и неисправности

Все шуруповерты имеют примерно одинаковое устройство. Отдельные разновидности могут включать в себя ряд дополнительных узлов. Но любая модель оснащена следующими обязательными элементами:

  • электродвигатель постоянного тока;
  • планетарный редуктор;
  • ограничитель нагрузки;
  • аккумулятор.

Самая распространенная неисправность — пришедший в негодность аккумулятор.

Проще всего заменить нерабочий аккумулятор на новый. Если модель старая и нужных аккумуляторов нет в продаже, можно попробовать приспособить начинку от другого, поместив ее в корпус от старого. Следует внимательно следить за соответствием электрических характеристик используемых для замены батарей.

Никель-кадмиевые аккумуляторы обладают эффектом памяти. Иногда для восстановления их нормальной работы достаточно провести несколько циклов полного разряда и заряда. Это позволит вернуть батарее исходную емкость.

Ремонт большинства внутренних узлов инструмента требует высокой квалификации и существенных трудозатрат. Внешним узлом, который относительно просто в случае неисправности заменить самостоятельно, является патрон.

Трехкулачковый патрон

В большинстве моделей шуруповертов применяются трехкулачковые зажимные патроны. На патрон приходится основная доля нагрузки при работе инструмента. Это может приводить к частому возникновению неисправностей. Наиболее часто возникают следующие проблемы:

  • люфт кулачков;
  • перекос кулачка и зажимаемого элемента относительно оси вращения;
  • неравномерное усилие затяжки;
  • заклинивание.

Для проведения ремонта необходимо выяснить причину поломки. Для этого нужно сначала снять патрон. Прежде чем это сделать, следует выяснить метод крепления. Возможны два варианта:

  1. Инструментальный конус — самый простой и надежный способ крепления. Этот тип соединения позволяет передавать большой крутящий момент без риска повреждения вала или посадочного отверстия патрона.
  2. Резьба — проще в изготовлении, но менее надежна при постоянной работе с большими нагрузками. В случае превышения крутящего момента или заклинивания инструмента в режиме сверления резьбу может срезать.

В качестве дополнительного фиксирующего крепления, защищающего от случайного отсоединения патрона во время работы, часто применяют винт, вкручиваемый со стороны патрона в вал.

Для определения типа крепления следует внимательно изучить маркировку. Обычно способ фиксации указан непосредственно за интервалом диаметров хвостовиков:

  • В бытовом электроинструменте для компактности используются укороченные варианты инструментальных конусов, маркируемые буквой В и цифрой, показывающей диаметр толстой части конуса в миллиметрах. Подробные сведения про обозначения содержит ГОСТ 9953–82 . Это обозначение потребуется в случае приобретения нового патрона.
  • В случае использования резьбового крепления будет присутствовать обозначение метрической или дюймовой резьбы.

Способы демонтажа

После определения типа крепления можно приступать к снятию патрона. Способ фиксации определяет методику демонтажа. Полезно рассмотреть оба возможных варианта.

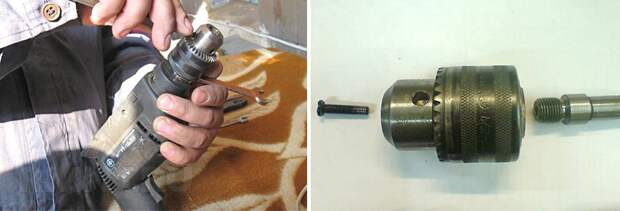

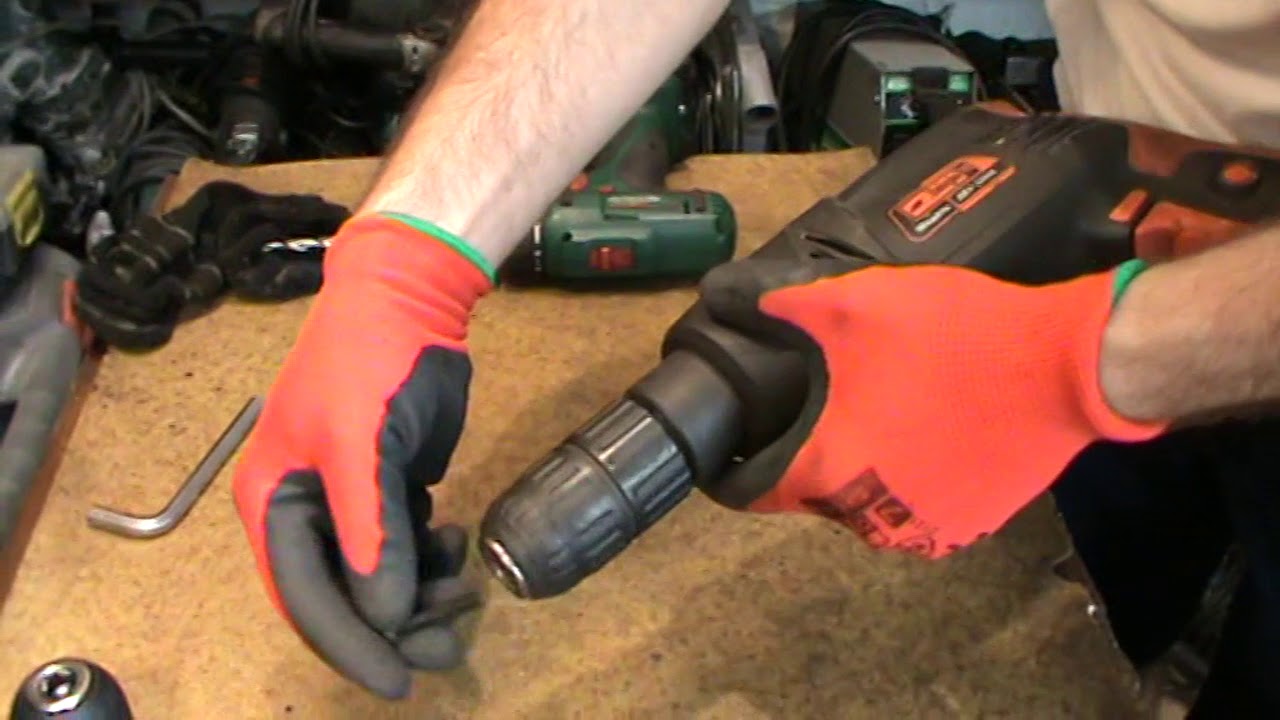

Резьбовое крепление

Снять патрон с шуруповертов Bosch, Hitachi, Metabo, Makita и других популярных марок просто, ведь в большинстве случаев они имеют резьбовое крепление. Для этого рекомендуется пользоваться следующим алгоритмом:

  • Вращением обоймы полностью развести кулачки в стороны, чтобы открылся доступ к фиксирующему винту.

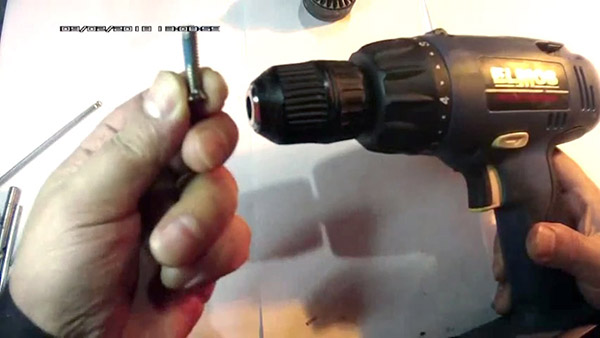

  • Выкрутить крепежный винт с помощью отвертки. В зависимости от модели головка может иметь крестовой или шестигранный шлиц. Следует обратить внимание, что винт имеет левую резьбу, снижающую вероятность самопроизвольного откручивания, поэтому вращать его нужно по часовой стрелке.

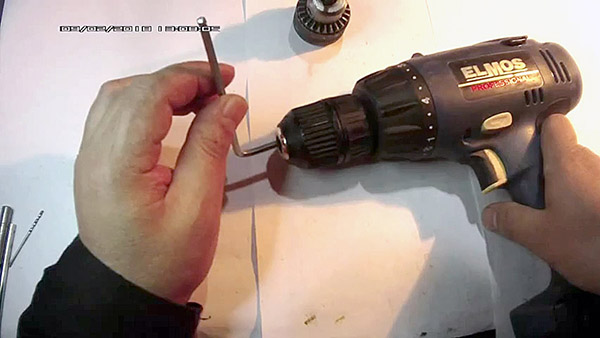

  • Зажать в кулачках короткую сторону Г-образного шестигранного ключа.
  • Перевести регулятор шуруповерта в режим сверления для исключения срабатывания трещотки, ограничивающей крутящий момент.
  • Переключить направление вращения на реверс. Вал шуруповерта имеет обычную правую резьбу, поэтому патрон нужно прокрутить против часовой стрелки.
  • Подготовить твердый предмет. Можно использовать край металлического верстака, кирпич, отрезок металлического профиля.
  • Привести в действие шуруповерт и поднести вращающимся ключом к твердому предмету. После соударения зажатого шестигранного ключа с твердым предметом патрон должен провернуться. Если этого не произошло, стоит повторить процедуру несколько раз. Если резьба сильно прикипела, возможно потребуется дополнительно воздействовать на ключ ударами молотка.
  • Провернувшийся патрон можно легко открутить вручную, вращая его против часовой стрелки.

Эти операции рекомендуется проводить при полностью заряженном аккумуляторе. Это обеспечит достаточный момент вращения и импульс удара.

В запущенных случаях, когда подобные манипуляции не приводят к успеху, придется выполнять разборку корпуса и извлечение вала вместе с патроном. Для демонтажа вал сильно зажимается в тисках, а патрон откручивается с помощью ключа и рычага, в качестве которого можно применить отрезок трубы.

Более дорогие изделия могут иметь на валу специальные проточки, позволяющие вместо тисков зафиксировать вал при помощи гаечного ключа. К сожалению, в современных моделях это встречается все реже, поскольку производители уделяют меньше внимания возможности ремонта и советуют в случае поломок приобретать новый инструмент.

Настоятельно рекомендуется предварительно обработать резьбу антикоррозионным средством типа WD-40, вместо которого можно использовать растворитель уайт-спирит, бензин или керосин. Это облегчит откручивание.

Снимать патрон можно только с охлажденного инструмента. Если прибор нагрелся во время работы, есть вероятность расширения резьбы. Это усложнит или сделает невозможным откручивание.

Инструментальный конус

Вопрос о том, как открутить патрон на шуруповерте, актуален только для резьбового крепления. Метод снятия в случае конусной фиксации кардинально отличается. Потребуется приложение ударных нагрузок к самому патрону, но этого не выдержит пластиковый корпус, поэтому конусное крепление в шуруповертах используется крайне редко.

Если пришлось столкнуться с конусной фиксацией, можно воспользоваться следующими приемами:

  • В случае наличия зазора между корпусом инструмента и патроном вставить туда подходящий по размеру гаечный ключ. Рожки ключа упирают в основание патрона и наносят удары по рукоятке. Корпус инструмента можно аккуратно зажать в тисках через мягкую прокладку.
  • Если зазор отсутствует или минимален, нужно найти металлический клин и аккуратно забить его между патроном и корпусом. Иногда для этой цели в комплекте с прибором поставляется специальный клин.

Если закрепленный на конусе патрон имеет фиксирующий винт, вкручиваемый со стороны кулачков, он может помочь в разборке. Не следует выкручивать винт полностью. Отвернув его на несколько оборотов, можно попробовать постучать по головке. Для этого потребуется отрезок металлического прутка и молоток. Если имеется ударная отвертка, задача становится еще проще, поскольку удары можно наносить непосредственно по рукояти.

Варианты разборки

Перед принятием решения о покупке нового узла взамен сломанного может понадобиться проверка возможности ремонта. Для этого придется разобрать патрон шуруповерта. Основа конструкции — внутренний конический вал. На нем располагаются направляющие для кулачков. Внешняя поверхность кулачков имеет резьбовую нарезку, соответствующую внутренней резьбе цилиндрической обоймы. При вращении обоймы кулачки перемещаются по направляющим, а зажимная их часть сходится или расходится в стороны в зависимости от направления вращения.

От осевого перемещения обойма защищена стопорным винтом или специальной гайкой. Для разборки патрона следует открутить винт или верхнюю гайку. Указанная гайка проще всего отворачивается газовым ключом при зажатии корпуса в тисках.

Ситуация осложняется при заклинивании обоймы. В этом случае ее невозможно снять даже после удаления стопорного элемента. Для устранения проблемы патрон желательно выдержать некоторое время в растворителе, после чего зажать в тиски и попробовать снять с приложением значительного усилия. Если подобные манипуляции не приведут к успеху, патрон лучше заменить на новый.

В некоторых случаях разборка не представляется возможной. Часто это делается для того, чтобы вынудить владельца приобрести новый патрон. В крайней ситуации иногда можно решить и эту проблему. Для разборки потребуется распилить обойму.

Если все сделать аккуратно, после ремонта или чистки элементы обоймы можно попытаться соединить хомутом или иным самодельным устройством фиксации. Однако важно помнить, что этот способ подходит только для временного ремонта. С целью обеспечения безопасности эксплуатации инструмента необходимо при первой возможности заменить восстановленный таким способом патрон на новый.

Виды поломок

Чаще всего неисправности патрона возникают вследствие повреждения наиболее уязвимых элементов: резьбы на обойме и ответной нарезки на кулачках. Если испорченные участки небольшие, дефекты можно устранить с помощью надфиля. После проведения работ поверхности необходимо зачистить мелкой шлифовальной шкуркой.

В подавляющем большинстве случаев резьбовые элементы внутри патрона изготавливаются с большими геометрическими допусками, поэтому стачивание отдельных витков резьбы и даже полное удаление некоторых ее участков часто не отражается на функционировании зажимного механизма. Иногда может незначительно пострадать точность центрирования зажимаемого инструмента за счет возникновения люфта при перемещении или перекоса кулачка. Это может отрицательно сказаться на использовании шуруповерта в качестве дрели, но обычно не мешает закручивать шурупы и саморезы.

Если неисправность вызвана чрезмерным люфтом или перекосом кулачка, устранить ее не удастся. В этом случае может помочь только замена поврежденного элемента на новый. Иногда нарушение работы может быть вызвано простым попаданием стружки внутрь корпуса. В этом случае достаточно удалить частицы металла и металлическую пыль, а затем промыть все детали в любом растворителе или керосине. Сборка проводится в обратной последовательности без приложения значительных усилий.

Если повреждения значительны и не поддаются ремонту, придется покупать новый патрон. Рекомендуется не выбрасывать поврежденный узел, поскольку в дальнейшем его составные части могут потребоваться в качестве запасных. Иногда сломанный кулачок можно заменить аналогичным, причем даже извлеченным из патрона другого производителя.

Сложно переоценить пользу от наличия шуруповерта в любом хозяйстве. Он существенно облегчает проведение множества ремонтных работ. Некоторые неисправности устройства могут потребовать вмешательства квалифицированного специалиста для проведения ремонта. Однако замену аккумуляторов или патрона можно провести самостоятельно. В большинстве случаев не составит труда заменить сломанный патрон на новый. При работе следует четко придерживаться инструкций, соответствующих способу крепления узла.

Как демонтировать, разбирать патрон дрели Макита?

Рабочая деталь строительного прибора надежно закреплена специальным патроном. Он отвечает за фиксацию механизма – не допускает проворачивания сверла, и способствует быстрой смене насадки.

В свою очередь, патроны делятся на два типа: кулачковые насадки и быстрозажимные, которые отличаются способом замены. Если необходимо сменить комплектующее, тогда их можно для дрели Макита купить в Киеве, посетив наш интернет-магазин.

Как работает кулачковый держатель в дреле Макита

Особенность функционирования заключается во вращении металлических губок – цилиндрического кулачка в поперечном направлении. Во время движения, кулачковый патрон то сжимается, то разжимается. И, как следствие, сверло, закрепленное в насадке, также закрепляется или высвобождается, опираясь на направление, в котором движутся «кулачки».

В свою очередь, кулачковый патрон делится на:

  • Ключевой;
  • Держатель с быстрым зажимом.

Первый предполагает использование зацепления деталей специальными зубьями, которое осуществляется при использовании ключа – запускает перестановку шестерни внутри патрона. Второй предусматривает обкат гнезда патрона поверх резьбы «кулачков».

Также, патрон классифицируется способом установки. Существует два вида:

  • Резьбовой;
  • Конусный.

Насадка резьбовая вкручивается на вращательный вал благодаря резьбовому соединению, таким образом сверло прочно помещается в держатель и с большей вероятностью не вылетит из инструмента. Конусная деталь имеет весьма специфический способ оснащения – патрон с торцевым конусным отверстием нанизывается на хвост вала конусной формы.

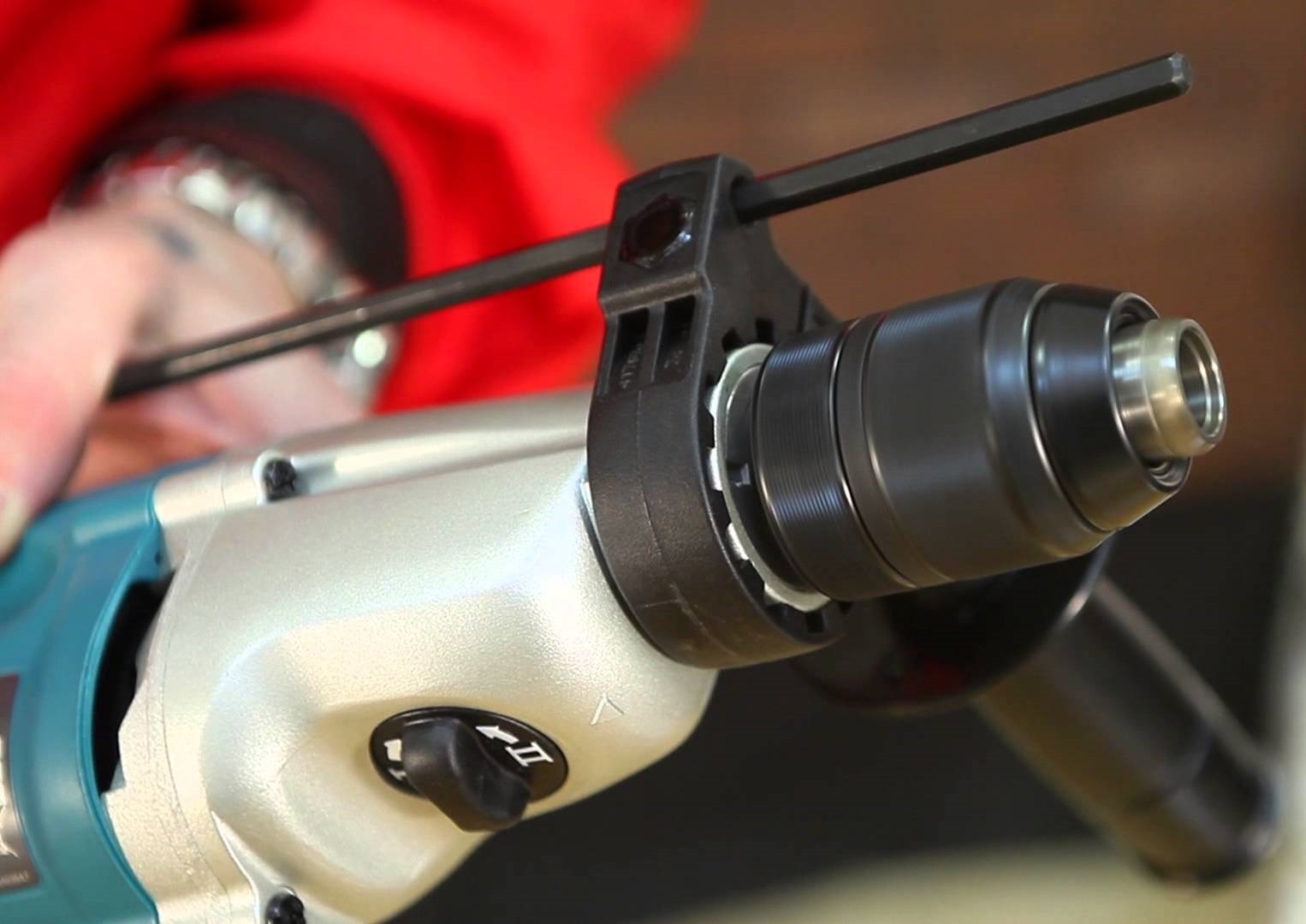

Как снять старую деталь электродрели Makita?

Сперва необходимо подготовить инструменты: ключ для насадки, крестовую отвертку. Затем следует проделать такие операции.

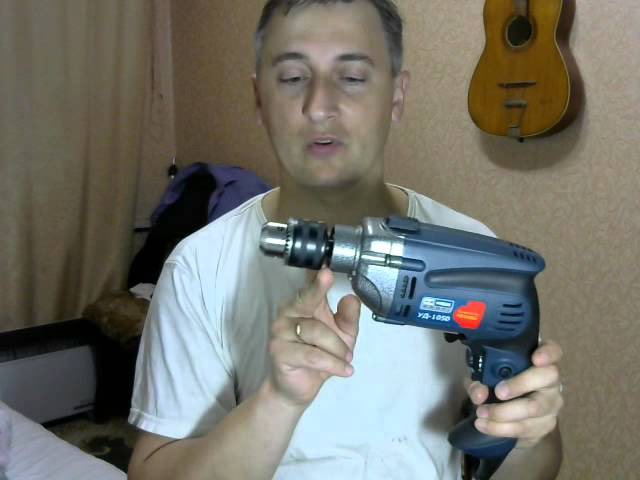

Как снять резьбовой патрон с вала электроинструмента - дрели

Чтобы это сделать, нужно развести кулачок держателя специальным ключом. После этого, выкрутить отверткой с крестовым наконечником винт стопорный – эта деталь находится между «кулачками» вокруг патрона.

ВАЖНО! Шуруп необходимо откручивать в сторону часовой стрелки.

  • Дрель установить в неподвижное состояние;
  • Выкрутить насадку – держатель полотна, как и стопорный шуруп, по часовой стрелке;
  • Зажать корпус электроинструмента;
  • Вкрутить новую насадку электродрели.

Как снять конусный патрон дрели:

  1. Аналогично предыдущему случаю, неподвижно закрепить дрель. При этом, инструмент должен находится в вертикальном месторасположении по направлению вниз.
  2. Простучать ударным инструментом тыльную торцевую часть насадки по всему размеру.
  3. Произвести удары чуть большей силы по патрону, чтобы сбить вал.

ВАЖНО! Не стоит прикладывать большие усилия, так как чрезмерная физическая нагрузка может повредить деталь и нанести вред работоспособности электроинструмента.

Как разобрать комплектующие электродрели Макита?

В некоторых случаях, для возобновления работы электроинструмента нужно лишь «перебрать» старую деталь. Итак, как это осуществить определенную последовательность работ.

Предварительно нужно сделать следующие действия:

  1. Открутить деталь;
  2. Закрепить ее в тисках, но перед этим рекомендуется по бокам тисков положить прокладку мягкого металла;
  3. Выкрутить верхнюю зубчатую гайку с помощью газового ключа;
  4. Смазать открученную деталь;
  5. Снять дополнительные комплектующие – подшипник и шайбу гайки.

Затем:

  • Убрать делать из тисков;
  • Ручным способом, с помощью отвертки, выкрутить гильзу;

Если не получается снять гильзу патрона, тогда его нужно вновь установить в тиски задней стороной вверх. После этого, смазать гильзу и основание, и газовым ключом выкрутить деталь.

  • Полностью разобрать патрон: изъять основание насадки из предохранителя - гильзы, «кулачки» снять с колец.

Патрон – целый? Тогда собрать его, установить в строительный электроприбор. Иначе, произвести замену на новое комплектующее Makita. Купить патроны для дрели Макита можно в нашем интернет-магазине.

Более того, электроинструменты и комплектующие к ним от японского производителя обладают массой преимуществ.

Почему стоит дрели Макита купить в Киеве?

Конечно же, одно из главных преимуществ – их профессиональная функциональность. Что это значит? Вы получаете супер производительный строительный прибор по оптимальной стоимости.

Большой выбор комплектующих. Нужно произвести замену детали? Да без проблем, цена на патроны для дрели Макита в интернет – магазине не превышает оптимальную отметку, а их разнообразие позволит выбрать именно то, что Вам нужно.

ᐅ Hitachi DS10DAL отзывы — 31 честных отзыва покупателей о дрели, шуруповерте Hitachi DS10DAL

Самые выгодные предложения по Hitachi DS10DAL




Черняк Геннадий, 27.05.2019

Достоинства:
малый вес и размер, подсветка

Недостатки:
пока не обнаружил

Комментарий:
Пока все очень прилично. Ничего не люфтит, не дребезжит. Не вполне удобный кейс, но это уже придирки.

Usoltsev Maxim, 11.05.2019

Достоинства:
Вес, качество сборки, как лежит в руке, правильная подсветка, мощность

Недостатки:
Возможно индикатор заряда батареии. Даже если одна неожиданно сядет, заряда второй более чем на 20 мин. работы хватает. 20 минут как раз то время, за которое заряжается первая.

Комментарий:
Шуруповёрт просто класс.
из +:
качество сборки
кейс в который в аккурат влазит набор Бошевских бит
стоимость возможных ремонтов (запчасти гораздо дешевле чем на Bosch, DWT и т.п.)
Мощность!!!
Вес

Хочу отметить, разобрал аккумуляторную батарею. Контроллер заряда залит герметиком. У меня модель 1. 3А/Ч, так вот что порадовало, стоит 3 обычных аккумулятора 18650 (продаются в любых радиодеталях, некоторых комп. магазинах, стоят в аккумуляторах ноутбуков), тоесть в случае выхода из строя через пару- тройку лет стоимость ремонта батареии будет равгяться 3*260р=720р. за ёмкость 1.3 а/Ч, либо 3*400р=1200р. за ёмкость в 2.8 а/ч.

Сравнивал с GSR, PSR, DWT и прочими, в этой ценовой категории 36Нм конкурентов нет.

Добавлю через 3 мес. эксплуатации:
Этим "малышём" 28 перовым сверлом две фанеры по 21 мм.(42мм ) сверлил на сквозь под перекладины детского уголка. Перекладин около 40 штук.
Только позитивные впечатления.

Евгений, 18.04.2019

Достоинства:
Пользуюсь 2 месяца. Приобретал для дома. Небольшой, удобный. На долго хватает аккумулятора. Быстро заряжается. Удобный крючок.

Недостатки:
Немного бьет бита.

Ольга Аимонова, 25.03.2019

Достоинства:
пока не опробовал

Комментарий:
Гарантийного талона не было... Купил не давно за 5 тыс...Дальше видно будет

PAA8142, 26.12.2018

Достоинства:
1. Легкий и компактный
2. Удобная рукоять
3. Быстрая зарядка за полчаса
4. Очень хороший крутящий момент
5. Нормальный одномуфтовый патрон
6. Подсветка "по месту"
7. Очень хорошая "плавная" муфта-трещотка.
8. Крюк на ремень

Недостатки:
Существенных недостатков нет. Так, чиста ...мелкие придирки.

Комментарий:
Нормальная рабочая машина, особенно за те деньги, которые за нее просят.
Корпус редуктора - пластик, все остальное - сталь. Никаких проблем в этом не вижу. Сколько инструмента перебирал, какого то существенного износа пластиковых деталей по сравнению со стальными не замечал.
Двигатель похож на "настоящий", крупный такой. Поэтому и момент на валу приличный.
Если умрут аккумуляторы, поменяю банки 18650 на другие побольше емкостью. Благо, сейчас с приличными высокотоковыми банками проблем нет, видимо, благодаря "курильщикам разной жижи". )))
Радиальный люфт патрона был сразу. Решил выяснить причину. Оказалось, это не брак, а особенности современного китайского производства недорогого электроинструмента. Все дело в том, что корпус редуктора и движок фиксируются только половинками корпуса, в котором они не очень плотно зажимаются. Больше всего это заметно при использовании длинных бит или сверл, но в реале, лично я пользуюсь ими очень редко.
Некоторые "юзеры инструмента" ругают китайцев за эти люфты, якобы невозможно производить "точные работы"! Какие гурманы, блин! Хорошо, что не "прецизионные". Нужна точная сверловка - сверли на станке!!! А это всего лишь РУЧНОЙ электроинструмент.
--------------------------------------------------------------------------------------------
P.S. наверно... за эти деньги сейчас идеального шуруповерта нет.

Michel, 12.12.2018

Достоинства:
Вес. Быстрая зарядка аккумуляторов. Кофр.

Недостатки:
Выпадают и теряются биты, магнитные удлинители, сверла.

Lyaysan, 22. 11.2018

Достоинства:
Легкий, компактный, отличный крутящий момент, быстро заряжаются аккумуляторы

Недостатки:
По кейсу летают биты, нет места для бит и насадок

Комментарий:
Из самых значительных работ этим шуриком собрал беседку 3*5 метров из бруса 100*100 и доски 50*150. Саморезы 6*160 в брус 100*100 вворачивает без надрыва. Обычные черные саморезы длиной 100 закручивает на раз. Аккумулятора хватает на пару часов интенсивной работы минимум. Заряжается за 20 минут. Поэтому оказаться с разряженным инструментов в разгар работы не получится. До этого был Bosch 14,4 ударный шурик, никель магнивый аккумулятор. Прослужил года 4 пока аккумуляторы не перестали разряжаться, думал аккум прикупить - оказалось по деньгам проще взять новый. Ударный шурик даже не искал, потому что ударный бош нормально даже керамзит не сверлил. Поэтому искал просто дрель-шуруповерт. По отзывам/характеристикам/цене понравился Hitachi DS10DAL. думал что после 14,4 В с 10,8 будет вообще ни о чем. Ничего подобного - 10,8 вполне хватает, главное какой максимальный крутящий момент у этого 36, у боша такой же был. Поэтому разницу не почувствовал. Хорошая модель за небольшие деньги.

Алексей, 12.11.2018

Достоинства:
цена 4599 (со скидкой+купон1000)

Недостатки:
их нет

Комментарий:
всегда нравилась макита, но цена взяла верх)) (брал как подарок деду)

Гость, 22.10.2018

Достоинства:
Легкий, мощный. Удобно лежит в руке.

иванов иван, 12.10.2018

Достоинства:
Вес, размер, правильная диодная подсветка снизу, одномуфтовый быстрозажимной патрон, пластиковый кейс в комплекте, "быстрое" импульсное (легкое) зарядное устройство, 2 литиевых АКБ емкостью 1.5 А*ч (емкость зависит от индекса модели), формфактор - стандартный, неплохо сбалансирован по центру масс. Двухскоростной редуктор. Крючок под пояс монтажника в комплекте.

Недостатки:
Почти миллиметровый (0.7-0.8) продольный люфт патрона - это меньше, чем у большинства ударных дрелей, но больше, чем у хороших шуруповертов.

Никаких резиновых вставок в нижней части корпуса не предусмотрено, в отличие от верхней части. Кулачки патрона без насечек - сверла могут проворачиваться.

Работа немного шумновата и этот шум меняется в зависимости от выбранной скорости редуктора. На первой передаче почти не шумит. Пока инструмент на гарантии - беспокоит не особо.

Пожалуй, в недостатки запишу боковой вывод сетевого шнура зарядника.

Комментарий:
Для Хитачи это, безусловно , прорыв. Много ли у них дрелей и шуруповертов с системой автолок? Последние 10 лет Хитачи выпускают какие-то детские игрушки, с красивыми корпусами и древними технологиями, но вот этот девайс порадовал функционалом. Конечно, не без огрехов китайского производства, как то люфтящий патрон или болтающаяся кнопка выбора скорости.
Не стал писать в "недостатки" композитные шестерни - в 12-вольтовом Дэкере с ними проблем не было, как здесь - покажет время. А вот тугую трещотку упомяну, хотя для кого-то это из разряда "достоинств".
Также добавлю, что теоретически (и косвенно это подтверждается фотками Яндекса и парой строк спецухи в иструкции) , что в него можно пихать и 12В литиевые сборки любой ёмкости - всё дело в том, какое напряжение заряда поддерживает зарядник из комплекта и какой контроллер установлен внутри шуруповерта. Если у контроллера отсечка по превышению 11.5 - 11,8 В , то 12-вольтовые АКБ работать не будут.
Ну и по цене. Мне кажется, когда, добавив тысячу, можно взять DeWalt DCD-710, прайс на Хитачи в 6 тысяч (август 2015) несколько завышен.



Сергей, 06.10.2018

Достоинства:
Небольшой, удобный, хороший крутящий момент. Аккумулятор заряжается за 30 минут. Удобный в руке. Рекомендую.

Урсегов Михаил, 04.10.2018

Достоинства:
Удобная рукоятка, быстрозажимной патрон, подсветка, вес.

Недостатки:
Непродуманный чемоданчик, кулачки патрона гладкие.

Комментарий:
Чемодан большой, с одной стороны это плюс, но с другой система крепления как-то недодумана. Шуруповерт болтается, в машине на кочках громыхает. Еще из плюсов – чемоданчик новой серии, рассчитан на соединение с другими такими же. К сожалению, он у нас так и будет один, потому что к Хитачи несколько охладели.
Быстрозажимной патрон просто слабоватый, большой калибр держит с трудом. Кулачки имеет без насечек, гладкие, в итоге сверло под нагрузкой просто начинает проворачиваться.
Претензий пока нет к зарядке с аккумуляторами. Впрочем, и времени прошло не много, посмотрим через годик.

Гость, 22.09.2018

Достоинства:
Хорошая эргономика, удобно лежит в руке

Недостатки:
Шуруповерт новый закрутил несколько саморезов и появился странный треск со стороны щёточного механизма причем сразу после остановки, очень напрягает этот непонятный звук , патрон плохо зажимает тонкие сверла 1мм проворачивается сверло, пластинку толщиной 2мм просверлить практически не реально.

Комментарий:
Старая модель такого же шурика японской сборки служит верой и правдой более 5 лет единственный минус стали быстро разряжаться аккумуляторы , ну а китайцы похоже за качеством не сильно гонятся

Афремов Игорь, 21.06.2018

Достоинства:
Удобный, мощный, удобная подсветка, наличие тормоза позволяет быстро зажать сверла или заменить биты, отлично лежиь в руке.
Наличие крюка позволяет легко и быстро вешать и снимать с ремня.

Недостатки:
Нет. А большой кейс я использую для хранения бит и сверел. очень удобно хранить шурик и биты вместе.

Комментарий:
Купил этэт шурик изходя из цены и хорошего крутящего момента, в дополнения к сетевому шурику. После чего сетевой шурик ушел на скамейку запасных.
Использую его на строительстве деревянного дома.
Очень и очень удобный и мощный инструмент. Особенно не раз выручала его малая длина.
Саморезы 5.0*100мм в сухую хвою крутит лекго и на первой и на второй передачи. Один полностью заряженный АКБ закручивает 35-38таких саморезов.
Саморезы 6.0*65мм через ОСП-22 в деревянный брусок Акб хватает на 85-92 штуки.
саморезы меньших разморев для него поосто мелочь.
Пользую на стройке 6 месяцев.
Сам доволен и всем рекомендую.

Михаил, 11.12.2017

Достоинства:
Отличная вещь

Недостатки:
Просто нет

Комментарий:
Крутящий момент очень отличный,
подсветка очень удобная,зарядка быстрая,крюк для подвешивания очень важный элемент,знаю что говорю,когда работаешь и руки заняты. Рекомендую.Кстати 10.8В намного эффективнее чем 12В и темболее 14 и 18В.

Брейкин Роман, 09.12.2017

Достоинства:
Лёгкий, очень удобно лежит в руке, крючек для пояса, подсветка, блокировка шпинделя. Аккумы Япония! Да что там писать- одни сплошные плюсы!!!

Недостатки:
Конечно же кейс, зарядное устройство огромное, вольтаж .

Комментарий:
Шуруповерт просто сказка!!! То, что я отнес к минусам, это просто придирки. Да, прищепки на кейсе не удобные, зарядное устройство могли бы сделать в разы меньше. Про люфт патрона я даже не парюсь. (У меня есть БОШ, так там люфт с новья в разы больше, и никаких проблем он мне не принес, по сей день крутит жестко.) Когда просто берешь его в руку, то забываешь обо всех этих мелочах! Его просто не хочется бросать, он с рукой становится одним целым! Мощности хватает с лихвой: саморезы на 75 загоняет на 2 скорости так, что если не выставить трещетку утапливает в глубь, или отламывает их. Конечно он закручивает и 120 саморез, но на сколько его при такой эксплуатации хватит, я не знаю, но я уверен, что он надежен! Знаете, есть пословица: на дурака можно и хрен сломать! Ко всему надо подходить осознанно. Заряжается очень быстро, аккумы (сделаны в Японии, представьте на сколько их хватит) настолько малы, что его можно держать в кармане и не думать о зарядке. В общем кто купит, тот не пожалеет никогда!!!

Иванов Роберт, 05.12.2017

Достоинства:
Прекрасное соотношение цена/качество, все сбалансированно и удобно.
2 аккумулятора, кейс.

Недостатки:
Не нашел

Комментарий:
Советую

golydbin1, 24. 08.2017

Достоинства:
Легкий вес, легко зажимать в патроне, литиевые батареи, прорезиненный корпус.

Недостатки:
Кейс не под размеры, 1,5а аккумуляторы (малый объём), небольшой люфт.

Комментарий:
Шуруповёртом доволен вполне хотя и хотелось бы пообъемнее аккумуляторы но в принципе они продаются и до 4а но за стоимость чуть ли не в полстоимости самого аппарата. С ним сделал ремонт в квартире и на на объекте полностью электромонтаж. Аккумуляторы заряжаются довольно быстро в среднем на 12 часовой рабочий день 3х заряженных хватает, пока работаешь с одним второй успевает давольно быстро зарядится. Да и кстати специальный крюк на ремень очень удобный!!!

Янис Х, 29.01.2017

Достоинства:
удобный компактный, в руке лежит как влитой. батареи заряжается быстрее чем я успеваю разрядить

Недостатки:
пока не выявил

Комментарий:
отличный аппарат, даже по сравнению с более дорогими шуриками других фирм

Кавечкин Анатолий, 16.01.2017

Достоинства:
хорошая подсветка, компактный

Недостатки:
неоправданно дорогой, биение патрона, плохо зажимают губки, непонятный чемодан

Комментарий:
За такую цену, которую просят за этот шурик, недостатков не должно быть в принципе, а тут их хватает с головой. Начнем с того, что приходится доворачивать патрон рукой.В принципе это нормально, но для сверла не хватает дажде и ручного затягивания. Сила сжатия оснастки такая, что сверло на твердых материалах просто прокручивается.
Дальше. Существенный люфт патрона. Он, конечно, практически у всех шуриков есть, но тут особенно заметный.
В чемодане шурик болтается как рыба в проруби. Ладно в руках носить, а в багажнике да по нашим дорогам? Недодумана форма и крепление инструмента.
И еще. По ощущениям полной зарядки одной АКБ хватает на меньший объем работы, чем второй, такой вот странный перекос. Брак? Еще раз скажу – ощущения чисто внутренние, тест сравнительный не проводил, но опыт работы достаточный, чтобы об этом говорить.
Все перечисленное, конечно, не смертельно и можно притерпеться, привыкнуть. Но почему с этими недостатками Хитачи стоит столько денег? Не понимаю.

Волков Геннадий, 05.11.2016

Достоинства:
Классный шуруповерт.По-моему лучший по соотношению цена/качество. Думаю,в скором времени он станет "народным".

Недостатки:
Недостатков у него,как таковых - нет. Потому как будь у него более емкая батарея и индикация заряда - он перешёл бы в другую ценовую категорию. Того,что у него есть с лихвой хватит для работы дома и на даче. Хотя с гипсокартоном с ним можно и на стройке профессионально работать,так как мелкие саморезы для него сущий пустяк,он их крутит сотнями.

Комментарий:
Огромный кейс, якобы отвратительно пахнущее зарядное и еще какая-то фигня,о которой тут писал один "товарищ" - это ,скажу я вам, полный бред не соответствующий действительности. Собственно этот неадекватный отзыв и сподвиг меня написать свой.Эдакое опровержение на "странный" отзыв какого-то,мягко говоря, чудака.

Lace Mike, 03.08.2016

Достоинства:
- Высокий крутящий момент
- 2 Li-Ion аккумулятора на 1. 5 А
- Подсветка
- Быстрая зарядка
- Гарантия производителя 3 года

Недостатки:
- Вонючий пластик у зарядника
- Нет индикаторов разрядки АКБ
- Патрон (кулачки) без насечек внутри
- В кейсе всё болтается

Комментарий:
Купил для сборки мебели дома. Высокий крутящий момент - для мебели хватает с лихвой. Тяжеловат, увесист. Для женщин не подойдёт. Но в руке лежит удобно, также хорошо, что корпус покрыт резиновыми вставками, из-за чего шуруповёрт не скользит в руке и на наклонной поверхности и не царапается корпус. В комплекте два Li-Ion аккумулятора по 1.5 ампера и зарядник на 3 ампера - заряжает аккумулятор за 30 минут. Есть подсветка - светит ровно в цель, мне понравилась.
Недостатков тоже хватает:
- На кулачках нет насечек, из-за чего свёрла могут прокручиваться.
- Нет индикаторов разрядки аккумулятора, не ясно сколько осталось заряда.
- Кейс огромный и явно "универсальный" с запасом под более крупные модели, в итоге дрель и зарядник - всё болтается.
- Больше всего расстроил зарядник - он большой, с коротким проводом и сделан из вонючего пластика. Запах настолько сильный и едкий, что через 10-15 минут, после того как вы его достали, вся комната начинает вонять этим запахом. Голова начинает болеть и кружится. Это же просто вредно такое дома хранить.
- Покупал в 2016, сделана дрель в 2014. Кто покупал 1 марта 2016 или позже - производитель даёт 3 года гарантии на дрель и 1 год на аккумулятор.

Spirit Spirit, 29.06.2016

Достоинства:
В общем целом ощущение что собран нормально.

Недостатки:
Кейс кривоват. Продольный и поперечный люфт.

Комментарий:
Только купил, пока впечатлений не много. Может кому-то пригодится взрыв-схема: https://yadi.sk/i/boHeo_-rmQNbP
Обновил отзыв, до этого писал что люфта о котором писали нет, но на самом деле есть. Спутал продольный с поперечным.
Поперечный руками за патрон не ощущается, но если вставить сверло и пошатать, видно что он тоже есть.

Андрей, 03.04.2016

Достоинства:
Лёгкий, крутящий момент просто шикарный.

Недостатки:
Верёвочки на руку не хватало. Осевой люфт патрона.

Комментарий:
В эксплуатации больше года. Доволен полностью. Хорошо крутит. Не раз работал под дождём, падал с высоты даже аккум вылета. Работает. Закручивает шурупы по бетону 140мм без проблем.

Гость, 18.03.2016

Достоинства:
+Малый вес и эргономика
+Грамотно реализованная подсветка
+Мощность для таких габаритов
+Крючек для крепления на ремне
+Цена
+Быстрая зарядка

Недостатки:
-Небольшой люфт патрона
-Плоские губки патрона(могут быть проблемы с мелкими сверлами)
-Габариты зарядки и чемодана

Комментарий:
Используется в паре с 18в Бошем для легких работ и монтажу по потолку, в плане эргономики аппарат очень понравился.

Михеев Виталий, 09.03.2016

Достоинства:
Лёгкий, шустрый, надёжный, не дорогой...

Недостатки:
Мелкие придирки... ничего существенного...

Комментарий:
Всё устраивает на 100 %... советую!!!

tamm aivar, 29.02.2016

Достоинства:
Лёгкий, тихий, удобно держать в руках, небольшой размер, вместительный кейс, два аккумулятора+зарядник, хорошая цена/уачество, крутящий момент 36нм.

Недостатки:
не обнаружил

Комментарий:
В отличии от DeWalt DCD-710 у этого Hitachi крутящий момент 36нм и по стоимости запчастей это как небо и земля не в пользу DeWalt. Хотел брать Hitachi DS10DFL, но при разнице в цене 300 руб грех было не взять данный вариант с двумя акк и более мощным крутящим моментом. Покупкой доволен.

Ткачев Андрей, 24.12.2015

Достоинства:
Быстрая зарядка, легкий, удобный, компактный, хороший кейс

Недостатки:
Дороговат, непрочный, дорогой ремонт, дорогие батареи

Комментарий:
Сначала бочка дегтя.
1. По цене дороже аналогичных конкурентов.
2. Два раза падал, при этом один раз раскололся корпус аккумулятора (трещина появилась), второй – ушко крепления аккумулятора.
3. Был в гарантийном ремонте - перестал двигаться переключатель скорости. Ремонт ничего не стоил, но мы ознакомились с ценами на запасные части. После гарантии дешевле будет выкинуть шурик, чем его отремонтировать.
4. Стоимость пары новых батарей вполне сравнима со стоимостью нового шуруповерта, причем, не из бюджетных серий.
Ну и без ложки меда же нельзя?
Сам шурик маленький, удобный, легкий, быстро заряжаются батареи (впрочем, убиваются, говорят, тоже быстро).
Хороший чемоданчик. Впрочем, покупать шуруповерт ради чемоданчика было бы нерационально.

s5535511, 24.12.2015

Достоинства:
Размер, вес, подсветка, мощность, второй аккумулятор в комплекте. Хороший кейс, есть свободное место, накидать чего-нибудь полезного.

Недостатки:
Отсутствие держателя для биты на корпусе и шнурка на руку. Сборка Китай.

Комментарий:
В сравнении с моим шуруповертом этой же фирмы, но более старым, эта модель заметно легче и меньше. Есть подсветка (расположена внизу, над аккумулятором), кейс тоже меньше и из более качественного пластика. Покупал в первую очередь из-за другого типа аккумуляторов, потому что на старом Ni-Cd уж больно дохлые, но окажутся ли эти лучше, сказать не смогу, поскольку купил в подарок. Плюс у этого шурика заявлены выше макс. крутящий момент и число оборотов. Сборка Китай. (На старом написано Tokyo, Japan - значит ли это, что он собран в Японии, не знаю))). У старого почти весь корпус прорезинен и пластик на вид посолиднее. Но если не сравнивать, этот тоже смотрится вполне добротно, и регулятор скорости переключается лучше. Плюс у старого в комплекте куча насадок и фонарь, а у этого только одна двусторонняя крестообразная бита. У старого на корпусе 2 держателя для бит и шнурок на руку, у нового только зажим на ремень. Люфта никакого не заметил. Честно сказать, теперь подержав оба в руках, не могу сказать однозначно, какой бы выбрал себе. Думаю, решающим стал бы срок работы аккумуляторов, но нет возможности сравнить.
UPD: со слов того, кому подарил, одного аккумулятора хватает на 2-3 часа интенсивной работы, заряжается за 15 минут. за полгода работы нареканий никаких

Vyazovskiy Vladimir, 01.09.2015

Достоинства:
Еще не использовал, но из достоинств: мощность, хорошо в руке лежит

Недостатки:
Купил в подарок (у меня бош дома: шуруповерт + отдельно дрель перфоратор, сравниваю с ними):

1. горомоздкий для мелкого домашнего ремонта (нижняя часть с аккумом лишняя, можно было все в ручке уместить)

2. достаточно тяжелый

3. непрезентабельный черно-серый кейс

4. Кейс не заточен под его содержмое (т.е. в нем гремят и болтаются сам шуруповерт и зап. аккум)

5. Базовая головка с двух сторон крестообразная (этого прикола я вообще не понял, т. е. для плоской надо еще в магазин бежать?? у боша сразу в комплекте головка с плоской и крестом с разных сторон

6. Огромнейший блок зарядки!! (габариты 15*10*10 см.)

Комментарий:
Есть подозрение, что защелки на кейсе полятят, но пока подтвердить не могу. В целом добротный агрегат, но что-то мне подсказывает, что он не стоит своих денег

PS оценка исключительно визуальная, в работе его не пробовал. ИМХО для дома надо иметь нормальную ударную дрель и легкий компактный шуруповерт, к коим данная модель не относится

Недорогой ремонт шуруповертов HITACHI в Минске с гарантией. Наличный и безналичный расчет. Выдача актов на списание инструмента.

КАЧЕСТВЕННЫЙ РЕМОНТ ШУРУПОВЕРТОВ HITACHI В МИНСКЕ

Сервисный центр SPI MultiService производит сервисное обслуживание аккумуляторных шуруповертов,  диагностику и ремонт аккумуляторных шуруповертов HITACHI.

Одно из частых неисправностей шуруповертов HITACHI - выход из строя кнопки включения. У различных производителей шуруповертов кнопки отличаются как по подключению, так и по форме и внешнему виду. Вы всегда можете в нашем сервисном центре заменить кнопку шуруповерта HITACHI по недорогой цене в Минске.

Иногда, при длительном использовании, в шуруповертах выходят из строя двигатели. Мы готовы отремонтировать ваш шуруповерт HITACHI и заменить двигатель (моторчик) быстро, качественно и недорого.

В сервисном центре Эс Пи Ай Малтисервис мы также можем заменить отремонтировать редуктор шуруповерта HITACHI, заменить аккумулятор, отремонтировать зарядное устройство шуруповерта, а также произвести замену корпуса и патрона шуруповерта.

Узнать больше о ремонте шуруповерта, а также о стоимости ремонта шуруповерта HITACHI вы можете по этой ссылке.

Внимание!

Наш сервис в сжатые сроки произведет диагностику Вашего  электро- и бензоинструмента. В случае наличия необходимых запчастей на  нашем складе или складах наших партнеров согласует с Вами стоимость и сроки работ. Заказ запчастей и дорогостоящие работы производятся после предоплаты или подписания договора. Запчасти, используемые при ремонтах нашим сервисным отпускаются по оптовому прайсу, то есть со скидкой, по сравнению с прайс-листом нашего интернет-магазина запчастей для электроинструмента и бензоинструмента.

 В случае  отсутствия запчастей на нашем складе или складах наших поставщиков, а также в случае несогласования стоимости ремонта с заказчиком клиент оплачивает стоимость работ по диагностике (стоимость времени, потраченного на разборку, определение неисправности и сборку). Наш сервисный центр не несет ответственности за наличие запчастей на ремонтируемые изделия на рынке РБ и сроки их поставок. Как правило – это ответственность официальных импортеров оборудования и только на период гарантийной поддержки.

Как отремонтировать шуруповерт своими руками в домашних условиях

Шуруповерт - один из самых используемых инструментов для проведения ремонта. С его помощью можно закручивать шурупы для установки настенных панелей, отделки помещения древесиной, сверлить отверстия и даже мешать растворы и производить другие “экзотические операции”.   Поэтому поломка шуруповерта минимум вызывает сильную досаду. Можно отнести это устройство в мастерскую. А если он необходим срочно? Да и часто бывают поломки, устранить которые можно своими силами, сэкономив на оплате услуг ремонта. В этой статье мы рассмотрим, как починить шуруповерт своими руками.

Читайте также: Как выбрать шуроповерт для дома, дачи: 10 важных критериев

Как устроен шуруповерт


Прежде, чем ремонтировать любой девайс, необходимо знать, как оно устроено, логику его работы, взаимодействие узлов и деталей друг с другом.

Принципиальные конструктивные схемы у всех шуруповертов мало отличаются друг от друга. Данный девайс состоит из:

  1. Корпуса, в котором установлены все остальные узлы девайса. Данная деталь выполняется из металла или пластика - Bosch GSR 10,8-2-LI, Black&Decker BDCDD12B и др. Существуют модели, в которых  используются эти два материала одновременно.
  2. Однофазного коллекторного двигателя с электронной системой управления - направление вращения и регулировка скорости, выбор режима работы - закручивание, выкручивание шурупов, сверление.   Двигатель состоит из коллектора и статора. Подача питания на коллектор производится при помощи подпружиненных медных или графитовых щеток.
  3. Планетарного редуктора с возможностью ограничения крутящего момента. Редуктор устанавливается на валу электродвигателя. В зависимости от модели шуруповерта данный узел выполняется из пластика или металла. Второй вариант характерен для профессионального исполнения.
  4. Патрона, установленного на выходном валу редуктора.



Если это не сетевая, а аккумуляторная модель, то на ручке корпуса имеются крепления для подсоединения аккумулятора, обеспечивающие ему механическую связь с корпусом и электрическую связь с коллекторным двигателем. Также на корпусе есть кнопка пуска для включения шуруповерта. На некоторых моделях с ее помощью также регулируют скорость вращения путем изменения усилия нажатия.

Как видим, в шуруповерте могут быть электрические и механические неисправности. Рассмотрим их подробнее с указанием признаков, по которым можно идентифицировать поломку.

Читайте также: 10 лучших сетевых шуруповертов в 2017 году

Неполадки в электрической части


Признаками электрической неисправности девайса являются:

  • При  нажатии  на кнопку пуска устройство не включается или вращение патрона замедленное.
  • Инструмент работает, но наблюдается искрение и слышны щелчки.
  • Наблюдается сильный нагрев корпуса даже при непродолжительной работе.
  • Отсутствует какая-либо регулировка - скорости, направления вращения, режима работы.

Рассмотрим, какие неисправности могут вызвать признаки, описанные выше. Инструмент не включается и патрон вращается медленно по следующим причинам:

  1. Разряжен или не заряжается аккумулятор.
  2. Обрыв в электрической цепи между батареей и коллекторным двигателем.
  3. Неисправность электродвигателя.

Если разряжена АКБ, ее необходимо зарядить или заменить на заряженную из комплекта - во многих моделях шуруповертов в комплекте идут 2 аккумулятора.

Причинами, почему не заряжается шуруповерт могут быть:

  • Поломка зарядного устройства.
  • Неисправность аккумулятора.

Поломка ЗУ выявляется замером напряжение на выходе из устройства и сравнения с паспортными данными. Вольтаж обычно составляет 10.8, 12, 14.4 или 18 вольт. Наиболее распространены 18В аккумуляторы.  Причем величина измеренного напряжения в случае исправного ЗУ должна быть немного выше паспортной. Если же напряжение меньше или отсутствует, то зарядное устройство необходимо ремонтировать или менять. Самостоятельно отремонтировать это устройство можно, но необходимо разбираться в электронике.

Если же с ЗУ все в порядке, виноват аккумулятор. Он будет либо не выдавать напряжение, либо выдавать по величине меньше номинала. Например, аккумулятор Fieldmann FDUZ 50001 имеет номинальной напряжение 18 В, а выдает 10-11 вольт. В этом случае будет наблюдаться медленное вращение патрона. Необходимо заметить, что медленное вращение вызывается и механической неисправностью. Но в этом случае работа шуруповерта будет сопровождаться характерным шумом.

Догадаться, что вышел из строя именно этот узел можно также по его нагреву. Почему греется аккумулятор шуруповерта объяснить легко - либо плохой электрический контакт между ним и двигателем, либо плохой электрический контакт внутри этого узла, между банками батареи.

Как реанимировать аккумулятор шуруповерта? В первом случае необходимо попробовать обезжирить и зачистить контакты. Во втором - разобрать АКБ, если конструкция позволяет и перепаять контакты. Этот вариант под силу лишь человеку, имеющему опыт такой работы.  Неисправной батареей можно объяснить и почему шуруповерт быстро разряжается. Он либо не набирает паспортной емкости при зарядке, либо большая ее часть уходит в тепло из-за плохих контактов.

В первом случае АКБ подлежит безусловной замене. Во втором можно попытаться почистить или перепаять контакты. Правда, статистика показывает,  что часто, даже в случае удачного восстановления батареи, надолго ее не хватает и, в конце концов, она заменяется.

Обрыв цепи между аккумулятором и двигателем - это воздушный зазор между контактами этих устройств. Обычно это происходит в случае неисправности кнопки пуска. Устраняется неисправность ее разборкой, ревизией деталей - их чисткой и промывкой в растворителе - спиртом или уайт-спиритом и зачисткой шлифовальной бумагой. Если кнопкой пуска регулируют еще и количество оборотов, как в модели DeWalt DCD710D2, то для ее ремонта необходимо знание электроники.

Одной из причин, почему шуруповерт не крутит является неисправность электродвигателя. Он подлежит разборке и осмотру. Вначале оцените состояние щеток. Очень частая причина неисправности - износ элементов, контактирующих с коллектором или ослабление пружины, которая осуществляет их прижатие.   Если это так, то щетки заменяются. Если с ними все в порядке визуально осматриваются коллектор и статор на предмет выявления обрыва обмотки, а также мультиметром замеряется сопротивление ее обмотки. Если присутствует обрыв, межвитковое замыкание или замыкание на корпус, обмотку необходимо перемотать. Делается это на специальном оборудовании и точно не в домашних условиях.

Читайте также: Как пользоваться шуруповертом? 5 основных правил

Теперь о том, почему искрит шуруповерт. Искры возникают в месте контакта щеток с коллекторными пластинами.Особенно это характерно для моделей большой мощности - Bosch GSR 6-45 TE и др.

Возможно искрение будет сопровождаться характерным потрескиванием.  Возникает это явление в 2-х случаях:

  1. Из-за плохого контакта, что связано с износом щеток.
  2. Медленным вращением коллектора из-за большой механической нагрузки - сверлением в бетона с приложением больших усилий и т.д.

В первом случае необходимо щетки заменить. Во-втором - относиться к шуруповерту более бережно.

Сильный нагрев корпуса вызывается:

  • нагревом аккумулятора;
  • нагревом в месте контакта АКБ и электродвигателя;
  • искрением в месте контакта щеток и коллектора;
  • большим трением в планетарном редукторе.

Первые три причины мы подробно рассмотрели выше. Последнюю мы рассмотрим, когда будем разбирать механические неисправности.

Отсутствие какой-либо регулировки объясняется неисправностями:

  1. В системе регулировании оборотов - устраняется заменой переключателя или его полной ревизией с осмотром и чисткой  контактов, проверки работоспособности транзистора.
  2. В переключателя направления вращения или переключателя режимом работы - сверловка, шуруповерт, ударный режим, устранение неисправности такое же, как и в первом случае.

Читайте также: ТОП-10 лучших производителей шуруповертов какая марка лучше

Неисправности механической части шуруповерта


О том,что с вашим девайсом что-то не в порядке в механике можно догадаться по следующими признакам:

  • При работе возникает посторонний шум, скрежет.
  • Сильная вибрация.
  • Патрон медленно, часто с рывками вращается или периодически  останавливается.

Причинами наблюдаемых признаков являются:

  1. Износ одного из подшипников коллектора.
  2. Неисправность планетарного редуктора:
  • износ опорного подшипника или втулки - одна из распространенных причин, почему трещит шуруповерт; в зависимости от модели, на бытовых шуруповертах ставятся втулки, на профессиональных - подшипники;
  • деформация вала;
  • износ зубьев шестерни - коронной, солнечной или одной из сателлитов;
  • излом стопорящего винта одного из сателлитов;
  • засорение конструкции редуктора - одна из причин, почему шуруповерт крутит медленно.

Локализация неисправности производится внимательным прослушиванием при работе. Помогает использование самодельного стетоскопа. Возьмите стальную трубку диаметром 10-15 мм и поочередно прикладывайте к различным частям корпуса шуруповерта. Так легко найти источник шума.

Все перечисленные неисправности, за исключением загрязнения, устраняются путем замены неисправной детали. Такая операция предполагает наличие определенных навыков и инструмент - плоскогубцы, набор отверток, молоток. зубило, набор гаечных ключей.

Читайте также: Как переделать аккумуляторный шуруповерт в сетевой: 3 основных метода

Неисправные детали и узлы можно заказать по интернету или попытаться заказать в какой-нибудь мастерской. Кстати, последний вариант, при хорошем исполнителе, поможет даже улучшить конструкцию шуруповерта. Например, в бытовой модели заменить пластиковый износившийся сателлит на стальной.

Теперь о патроне шуруповерта, в который вставляется хвостовик сверла, бита или хвостовик насадки. В зависимости от модели инструмента, патрон является или быстрозажимной, как Дніпро-М 1/2″х20 или с ключом, то есть в котором зажим производится при помощи специального инструмента. Самая частая неисправность этого узла - он плохо зажимает сверло, насадку или биту.  Наиболее распространенная причина, почему шуруповерт не зажимает биту - износ конструкции - кулачков и других элементов патрона. В этом случае патрон необходимо менять. запчасти к нему не продаются, разве что попробовать их сделать самостоятельно.

Еще один распространенный случай неисправности патрона  - после работы невозможно вытащить биту. Часто это происходит из-за ее деформации и больших нагрузок. Единственный способ вытащить инструмент - залить патрон керосином или WD-40 и попробовать вытащить плоскогубцами. В крайнем случае, зажать патрон в тиски и попробовать выбить из него застрявшую биту постукиванием по ней молотком.

Читайте также: Что лучше выбрать - дрель или шуруповерт для дома: 3 критерия выбора

Как видите, существует довольно много причин, почему не работает шуруповерт. Если говорить об электрических неисправностях, то для их обнаружения во многих случаях необходим мультиметр, например, Sturm MM12011, и умение пользоваться им.

При механических неисправностях ремонт инструмента проще. Но практически всегда необходима покупка новых комплектующих взамен изношенных. Однозначно то, что всегда для ремонта шуруповерта необходимо определенное умение. Поэтому нужно соблюдать правила безопасной и правильной эксплуатации этого инструмента.

Бигам - Шуруповерты Hitachi

Цена интернет-магазина

Производитель

Тип аккумулятора

Напряжение аккумулятора, В

Емкость аккумулятора, А/ч

Время заряда, ч

Max крутящий момент, Нм

Диаметр патрона, мм

Наличие реверса

Мах диаметр сверления (дерево), мм

Мах диаметр сверления (сталь), мм

Наличие подсветки

Страна производства

Наличие удара

Мягк. вращ. момент

Тормоз двигателя

Блокировка шпинделя

Тип двигателя

Наличие кейса

Аккумуляторная дрель-шуруповерт Hitachi DS14DBL - цена, отзывы, характеристики, фото

Аккумуляторная дрель-шуруповерт Hitachi DS14DBL - это мощный инструмент профессионального класса, который имеет 4 скорости вращения двигателя. Он для откручивания / закручивания резьбовых соединений. Данная модель оснащена мощным двигателем с бесщеточным двигателем с бес вращения - 1700 об / мин, и литий-ионным аккумулятором напряжением - 14,4 В и емкостью - 3,0 А / ч. Корпус устойчивого к механическому воздействию, имеет вентиляционные отверстия, прорезиненную поверхность и небольшой вес.Быстрая замена бит, благодаря быстрозажимному патрону, функция - реверс и светодиодная подсветка делают работу значительно комфортнее.

  • Тип аккумуляторный
  • Ленточные (магазинные) нет
  • Вес, кг 1,9
  • Габариты, мм длина - 206
  • org/PropertyValue"> Тип двигателя бесщеточный
  • Тип патрона быстрозажимной
  • Крепление патрона 1/2
  • Размер зажимной приспособления 1/2
  • мм 1.5-13
  • Блокировка шпинделя нет
  • Тип аккумулятора Li-lon
  • Напряжение аккумулятора, В 14,4
  • Емкость аккумулятора, А * ч 3
  • org/PropertyValue"> Время заряда, ч 0,45
  • Устройство аккумулятора слайдер
  • Количество аккумуляторов в комплекте 2
  • Наличие реверса да
  • Наличие подсветки да
  • Жестк. вращ. момент, Нм 54
  • Максимальный крутящий момент, Нм 54
  • Частота вращения шпинделя, об / мин 200-1700
  • org/PropertyValue"> Число скоростей 4
  • Наличие удара нет
  • Максимальный диаметр шурупа, мм 8
  • Число ступеней крутящего момента 22+ 1
  • Тормоз двигателя нет
  • Максимальный диаметр сверления (металл), мм 13
  • Мах диаметр сверления (дерево), мм 50
  • Показать ещё

Этот товар из подборок

Комплектация *

  • 2 аккумулятора BSL1430;
  • Зарядное устройство UC18RSL;
  • Боковая рукоятка;
  • Набор бит;
  • Пластиковый кейс.

Параметры упакованного

Единица товара товара: Штука
Вес, кг: 5,50

Длина, мм: 460
Ширина, мм: 410
Высота, мм: 110

Особенности шуруповерта Hitachi DS14DBL

Преимущества

  • Мощный бесщеточный двигатель потребляет в два раза меньше энергии, чем обычный щеточный;
  • Воздушное охлаждение предотвращает перегрузку нагревательных элементов;
  • Муфта регулировки крутящего момента имеет 22 значения;
  • Частота вращения на холостом ходу: низкая (0 - 200 об / мин, 0 - 300 об / мин, 0 - 350 об / мин, 0 - 400 об / мин), высокая (0 - 900 об / мин, 0 - 1200 об / мин, 0 - 1400 об / мин, 0 - 1700 об / мин)
  • Регулировка скорости вращения двигателя для оптимальной работы;
  • Светодиодная подсветка рабочего места;
  • Прочный пластиковый корпус с резиновыми вставками защищает от механических повреждений;
  • Небольшой вес - 1. 9 кг;
  • Специальный пластиковый кейс для комфортного хранения инструмента.

Произведено

  • Япония - родина бренда
  • Китай - страна производства *
  • Информация о производителе
* Производитель оставляет за собой право без представителя дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Вернем вам деньги, если:
  • С приобретения момента прошло не более 120 дней .
  • Сохранен товарный вид, товар не эксплуатировался.
  • Предоставлена ​​заводская упаковка товара (исключение - вскрытый блистер).
  • Сохранены ярлыки, бирки, заводские пломбы на товаре (не на кейсе).
  • Сохранена полная комплектация инструмента (в момент приема товара сверяется с информацией на сайте).

Средний срок ремонта для данной модели составляет 35 дней

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

На всю продукцию, приобретенную, начиная с 1 марта 2016 года (на аккумуляторные блоки гарантия 1 год).

Гарантийный ремонт

Здесь вы найдете адреса в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центры Адрес Контакты
СЦ «Интеринструмент» МСК

Средний срок ремонта - 21 день

г. Реутов, ул. Дорофеева, д. 2 +7 (495) 781-82-82
СЦ "ИП КУЦ" МСК

Средний срок ремонта - 8 дней

ул. Варшавское шоссе, д. 170Г +7 (915) 013-09-00

Обзор аккумуляторного шуруповерта Hitachi DS12DVF3-RA - мастер своего дела

Дизайн и основные элементы управления аккумуляторного шуруповерта DS12DVF3-RA:

Аккумуляторный шуруповерт Hitachi DS12DVF3-RA выполнен в классическом для бренда стиле - черно-зеленая цветовая гамма. Зеленым выделена прорезиненная область для захвата, которая препятствует скольжению инструмента в руке. Вес самого шуруповерта вместе с аккумулятором достаточно небольшой - 1,5 кг.

Управление на инструменте обширно и позволяет сделать выбор между настройками, в зависимости от работы. Если завинтить шуруп, например, то в соответствии с диаметром шурупа выбирается крутящий момент - это функция выполняет диск муфты, чем выше установленное значение (от 1 до 22 по шкале), тем выше диаметр крепежного материала.Там же, на этой шкале, находится выбор режима дрели. Помимо этого, с помощью переключателя наверху инструмента можно установить скорость вращения - НИЗКАЯ и ВЫСОКАЯ.

Чуть ниже селекторная кнопка, которая переключает вращение вправо и влево. Рядом имеется пусковой переключатель.

В нижней части устройства размещен съемный аккумулятор, а также регулируемый крючок для крепления инструмента на ремень или карман. Рядом находится держатель насадок для их быстрой смены.

Основные функциональные возможности шуруповерта аккумуляторного Hitachi DS12DVF3-RA:

Аккумуляторный шуруповерт Hitachi DS12DVF3-RA может выполнять две функции: закручивание \ выкручивание крепежных материалов, а также функцию дрели.

Крутящий момент у данной модели 26 Нм, что является очень хорошим показателем. Есть две скорости вращения, для первой количество оборотов составляет до 300 об / мин, для второй до 1200 об / мин. В инструменте используется быстрозажимной патрон диаметром 10 мм.

Шуруповерт справится как с деревом толщиной до 21 мм, так и со сталью до 12 мм.

Работает Hitachi DS12DVF3-RA от съемного никель-кадмиевого аккумулятора емкостью 1,4 Ач. В комплекте поставляет два таких аккумулятора вместе с зарядным устройством. Среднее время зарядки составляет порядка 30 минут, возможно непрерывное использование инструмента с попеременной заменой батарейки. Время работы будет зависеть от нагрузки и установленной силы крутящего момента.

В комплекте поставки наборных бит, они комплектуются в удобный контейнер округлой формы и легко поместятся в карман.В набор входят почти все основные и актуальные размеры бит. Для быстрой смены насадок в наборе имеется адаптер.

Приятным моментом будет наличие в комплекте фонарика. Он работает от тех же аккумуляторов, что идут в комплекте к шуруповерту.

Весь комплект упакован в прочный пластиковый кейс, который удобно носить с собой.

Итак, как видно из обзора аккумуляторного шуруповерта Hitachi DS12DVF3-RA перед нами отличный инструмент, вполне можно назвать профессиональным.Высокое качество и отличные характеристики относят модель к желанным приобретениям для мастеров, а цена делает инструмент доступным для всех слоев населения.

Основные технические характеристики шуруповерта аккумуляторного Hitachi DS12DVF3-RA:

  • Тип инструмента: Дрель-шуруповерт
  • Крутящий момент: 26 Нм
  • Количество скоростей: двухскоростной
  • Число оборотов: 0 - 300 об / мин
  • Число оборотов (для 2 скорости): 1200 об / мин
  • Наличие функции "сверление": есть
  • Тип основного патрона: быстрозажимной
  • Диаметр основного патрона: 10 мм
  • Максимальный диаметр сверления (дерево): 21 мм
  • Максимальный диаметр сверления (сталь): 12 мм
  • Тип электропитания: от аккумулятора
  • Тип аккумулятора: Ni-Cd
  • Емкость аккумулятора: 1. 4 Ач
  • Напряжение аккумулятора: 12 В
  • Запасная АКБ в комплекте: есть
  • Жесткий кейс в комплекте: есть
  • Вес: 1.5 кг

# шуруповерт #Hitachi # HitachiDS14DCL-RC # DS14DCL-RC # позитроника # обзор

Как демонтировать, разбирать патрон дрели Макита?

Рабочая деталь строительного прибора надежно закреплена специальным патроном. Он отвечает за фиксацию механизма - не допускает проворачивания сверла, и быстрой смене насадки.

В свою очередь, патроны делятся на два типа: кулачковые насадки и быстрозажимные, которые отличаются способом замены. Если необходимо сменить комплектующее, тогда их можно для дрели Макита купить в Киеве, посетив наш интернет-магазин.

Как работает кулачковый держатель в дреле Макита

Особенность функционирования заключается во вращении металлических губок - цилиндрического кулачка в поперечном направлении. Во время движения, кулачковый патрон то сжимается, то разжимается. И, как следствие, сверло, закрепленное в насадке, также закреплено или высвобождается, опираясь на направление, в котором движутся «кулачки».

В свою очередь, кулачковый патрон делится на:

  • Ключевой;
  • Держатель с быстрым зажимом.

Первое использование зацепления деталей специальными зубьями, которое осуществляется при использовании ключа - запускает перестановку шестерни внутри патрона. Второй предусматривает обкат гнезда патрона поверх резьбы «кулачков».

Также, патрон классифицируется способом установки. Существует два вида:

  • Резьбовой;
  • Конусный.

Насадка-резьбовая вращается на вращающемся валу благодаря резьбовому соединению, таким образом сверло прочно закрепляется в держателе и с большей вероятностью не вылетит из инструмента. Конусная деталь имеет весьма специфические возможности оснащения - патрон с торцевым конусным отверстием нанизывается на хвост конусной формы.

Как снять старую деталь электродрели Makita?

Сперва необходимо подготовить инструменты: ключ для насадки, крестовую отвертку. Затем следует проделать такие операции.

Как снять резьбовой патрон с вала электроинструмента - дрели

Чтобы это сделать, нужно развести кулачок держателя специальным ключом. После этого выкрутить отверткой с крестовым наконечником винт стопорный - эта деталь находится между «кулачками» вокруг патрона.

ВАЖНО! Шуруп необходимо откручивать в сторону часовой стрелки.

  • Дрель установить в неподвижное состояние;
  • Выкрутить насадку - держатель полотна, как и стопорный шуруп, по часовой стрелке;
  • Зажать корпус электроинструмента;
  • Вкрутить новую насадку электродрели.

Как снять конусный патрон дрели:

  1. Аналогично предыдущему случаю, неподвижно закрепить дрель. При этом, инструмент находится в вертикальном месторасположении по направлению вниз.
  2. Простучать ударным инструментом тыльную торцевую часть насадки по всему размеру.
  3. Произвести удары чуть большей силы по патрону, чтобы сбить вал.

ВАЖНО! Не стоит прикладывать большие усилия, так как чрезмерная физическая нагрузка может повредить деталь и нанести вред работоспособности электроинструмента.

Как разобрать комплектующие электродрели Макита?

В некоторых случаях для возобновления работы электроинструмента нужно лишь «перебрать» старую деталь. Итак, как это осуществить определенную последовательность работ.

Предварительно нужно сделать следующие действия:

  1. Открутить деталь;
  2. Закрепить ее в тисках, но перед этим рекомендуется по бокам тисков положить прокладку мягкого металла;
  3. Выкрутить верхнюю зубчатую гайку с помощью газового ключа;
  4. Смазать открученную деталь;
  5. Снять дополнительные комплектующие - подшипник и шайбу гайки.

Затем:

  • Убрать делать из тисков;
  • Ручным способом, с помощью отвертки, выкрутить гильзу;

Если не получается снять гильзу патрона, тогда его нужно вновь установить в тиски задней стороной вверх. После этого, смазать гильзу и основание, и газовым ключом выкрутить деталь.

  • Полностью разобрать патрон: изъять основание насадки из предохранителя - гильзы, «кулачки» снять с колец.

Патрон - целый? Тогда собрать его, установить в строительный электроприбор.Иначе, произвести замену на новое комплектующее Макита. Купить патроны для дрели Макита можно в нашем интернет-магазине.

Более того, электроинструменты и комплектующие к ним от японского производителя обладают массой преимуществ.

Почему стоит дрели Макита купить в Киеве?

Конечно же, одно из главных преимуществ - их профессиональная функциональность. Что это значит? Вы супер производительный строительный прибор по оптимальной стоимости.

Большой выбор комплектующих.Нужно замену детали? Да без проблем, цена на патроны для дрели Макита в интернет - больше не оптимальную отметку, а их разнообразие позволяет выбрать именно то, что Вам нужно.

как открутить резьбовой и снять конусный

Шуруповерт - эффективный инструмент, позволяющий ускорить проведение многих строительных, слесарных и сборочных работ. Он с успехом заменяет не только большой ассортимент отверток и гаечных ключей, но и может выступать в роли дрели. Однако любая техника подвержена износу.Может произойти поломка различных узлов. Нередко возникает необходимость замены патрона на шуруповерте. Чтобы успешно провести ремонт, стоит подробнее изучить устройство инструмента.

Устройство и неисправности

Все шуруповерты имеют примерно одинаковое устройство. Отдельные разновидности включенного в себя ряд дополнительных узлов. Но любая модель оснащена обязательными элементами:

  • электродвигатель постоянного тока;
  • планетарный редуктор;
  • ограничитель нагрузки;
  • аккумулятор.

Самая распространенная неисправность - пришедший в негодность аккумулятор. Проще всего заменить нерабочий аккумулятор на новый. Если модель старая и нужных аккумуляторов нет в продаже, можно попробовать приспособить устройство от другого, поместив ее в корпус от старого. Следует внимательно следить за соответствием электрических характеристик используемых для замены батарей.

Никель-кадмиевые аккумуляторы обладают эффектом памяти. Иногда для восстановления их нормальной работы достаточно провести несколько циклов полного разряда и заряда.Это позволит вернуть батарее исходную емкость.

Ремонт внутренних узлов требует высокой квалификации и существенных трудозатрат. Внешним узлом, относительно просто в случае неисправности заменить самостоятельно, является патрон.

Трехкулачковый патрон

В большинстве моделей шуруповертов применяются трехкулачковые зажимные патроны. На патрон основная доля нагрузки при работе инструмента.Это может приводить к частому возникновению неисправностей. Наиболее часто возникают следующие проблемы:

  • люфт кулачков;
  • перекос кулачка и зажимаемого элемента относительно оси вращения;
  • неравномерное усилие затяжки;
  • заклинивание.

Для проведения ремонта необходимо выяснить причину поломки. Для этого нужно сначала снять патрон. Прежде чем это сделать, следует метод определить крепления. Возможны два варианта:

  1. Инструментальный конус - самый простой и надежный способ крепления.Этот тип соединения опасности крутящего момента без повреждения вала или посадочного отверстия патрона.
  2. Резьба - проще в изготовлении, но менее надежной при постоянной работе большими нагрузками. В случае превышения крутящего момента или заклинивания инструмента в режиме сверления резьбу может срезать.

В качестве дополнительного фиксирующего крепления, защищающего от случайного отсоединения патрона во время работы, часто применяется винт, вкручиваемый со стороны патрона в вал.

Для определения типа следует внимательно изучить маркировку. Обычно способ фиксации указан непосредственно за интервалом диаметров хвостовиков:

  • В бытовом электроинструменте для компактности используемые укороченные варианты инструментальных конусов, маркируемые буквой В и цифрой, показывающей диаметр толстой части конуса в миллиметрах. Подробные сведения про обозначения содержит ГОСТ 9953–82. Это обозначение потребуется в случае приобретения нового патрона.
  • В случае использования резьбового крепления будет присутствовать обозначение метрической или дюймовой резьбы.

Способы демонтажа

После определения типа крепления можно приступать к снятию патрона. Способ фиксации определяет методику демонтажа. Полезно рассмотреть вариант использования варианта.

Резьбовое крепление

Снять патрон с шуруповертов Bosch, Hitachi, Metabo, Makita и других популярных марок просто, в большинстве случаев они имеют резьбовое крепление.Для этого рекомендуется пользоваться следующим алгоритмом:

  • Вращением обоймы полностью развести кулачки со стороны, чтобы открылся доступ к фиксирующему винту.
  • Выкрутить крепежный винт с помощью отвертки. В зависимости от модели головка может иметь крестовой или шестигранный шлиц. Следует обратить внимание, что винт имеет левую резьбу, снижающую вероятность самопроизвольного откручивания, поэтому вращать его нужно по часовой стрелке.
  • Зажать в кулачках короткую сторону Г-образного шестигранного ключа.
  • Перевести регулятор шуруповерта в режим сверления для исключения срабатывания трещотки, ограничивающей крутящий момент.
  • Переключить направление вращения на реверс. Вал шуруповерта имеет обычную правую резьбу, поэтому патрон нужно прокрутить против часовой стрелки.
  • Подготовить твердый предмет. Можно использовать край металлического верстака, кирпич, отрезок металлического профиля.
  • Привести в действие шуруповерт и поднести вращающимся ключом к твердому предмету.После соударения зажатого шестигранного ключа с твердым предметом патрон должен провернуться. Если этого не произошло, стоит повторить несколько раз. Если резьба сильно прикипела, возможно использовать воздействие на ключ ударами молотка.
  • Провернувшийся патрон можно легко открутить вручную, вращая его против часовой стрелки.

Эти операции рекомендуется проводить при полностью заряженном аккумуляторе. Это обеспечит достаточный момент вращения и импульс удара.

В запущенных случаях, когда манипуляция приводит к вызову, выполнять разборку корпуса и извлечение вместе с патроном. Для демонтажа вал сильно зажимается в тисках, а патрон откручивается с помощью ключа и рычага, в качестве которого можно применить отрезок трубы.

Более дорогие изделия могут иметь на валу специальные проточки, позволяющие вместо тисков зафиксировать вал при помощи гаечного ключа. К сожалению, в современных моделях это встречается все реже, поскольку производители уделяют меньше внимания возможности ремонта и советуют в случае поломок приобретать новый инструмент.

Настоятельно рекомендуется использовать резьбу антикоррозионным средством типа WD-40, вместо которого можно использовать растворитель уайт-спирит, бензин или керосин. Это облегчит откручивание.

Снимать патрон можно только с охлажденного инструмента. Если прибор нагрелся во время работы, есть вероятность расширения резьбы. Это усложнит или сделает невозможным откручивание.

Инструментальный конус

Вопрос о том, как открутить патрон на шуруповерте, актуален только для резьбового крепления.Метод снятия в случае конусной фиксации кардинально отличается. Потребуется приложение ударных нагрузок к самому патрону, но этого не выдержит пластиковый корпус, поэтому конусное крепление в шуруповертах используется крайне редко.

Если пришлось столкнуться с конусной фиксацией, можно воспользоваться приемами:

  • В случае наличия зазора между корпусом инструмента и патроном вставить подходящий по размеру гаечный ключ. Рожки ключа упирают в основание патрона и наносят удары по рукоятке.Корпус можно аккуратно зажать в тисках через мягкую прокладку.
  • Если зазор отсутствует или минимален, нужно найти металлический клин и аккуратно забить его между патроном и корпусом. Иногда для этой цели в комплекте с прибором поставляется специальный клин.

Если закрепленный на конусе патрон имеет фиксирующий винт, вкручиваемый со стороны кулачков, он может помочь в разборке. Не следует выкручивать винт полностью . Отвернув его на несколько оборотов, можно попробовать постучать по головке.Для этого потребуется отрезок металлического прутка и молоток. Если имеется ударная отвертка, задача становится еще проще, поскольку удары можно наносить непосредственно по рукояти.

Варианты разборки

Перед принятием решения о покупке нового узла взамен сломанного может понадобиться проверка возможности ремонта. Для этого придется разобрать патрон шуруповерта. Основа конструкции - внутренний конический вал. На нем располагаются направляющие для кулачков. Внешняя поверхность кулачков имеет резьбовую нарезку, соответствующую внутренней резьбе цилиндрической обоймы. При вращении обоймы кулачки перемещаются по направляющим, а их часть сходится или расходуется в зависимости от направления вращения.

От осевого перемещения обоймаена стопорным винтом или специальной гайкой. Для разборки патрона следует открутить винт или верхнюю гайку. Указанная гайка проще всего отворачивается газовым ключом при зажатии корпуса в тисках.

Ситуация осложняется при заклинивании обоймы. В этом случае ее невозможно снять даже после удаления стопорного элемента. Для устранения проблемы патронно выдержать некоторое время в растворителе, после чего зажать в тиски и попробовать снять с приложения значительного усилия. Если подобные манипуляции не приведут к успеху, патрон лучше заменить на новый.

В некоторых случаях разборка не представляется возможной. Это делается для того, чтобы вынудить владельца приобрести новый патрон. В крайней ситуации иногда можно решить и эту проблему. Для разборки потребуется распилить обойму.

Если все сделать аккуратно, после ремонта или чистки элементов обоймы можно попытаться соединить хомутом или иным самодельным фиксацией. Однако важно помнить , что этот способ подходит только для временного ремонта. С целью обеспечения безопасности эксплуатации необходимо при первой возможности заменить восстановленный таким способом патрон на новый.

Виды поломок

Чаще всего неисправности патрона усиливает повреждение уязвимых элементов: резьбы на обойме и ответной нарезки на кулачках. Если испорченные участки небольшие, дефекты можно устранить с помощью надфиля. После проведения работ поверхности необходимо зачистить мелкой шлифовальной шкуркой.

В подавляющем большинстве случаев резьбовые элементы внутри патрона изготавливаются с большими геометрическими допусками, поэтому стачивание отдельных частей резьбы и даже полное удаление некоторых ее участков часто не отражается на функционирующем механизме. Иногда может нарушить точность центрирования зажимного инструмента за счет возникновения люфта при перемещении кулачка. Это может отрицательно сказаться на использовании шуруповерта в качестве дрели, но обычно не мешает закручивать шурупы и саморезы.

Если неисправность вызвана чрезмерным люфтом или перекосом кулачка, устранить ее не удастся. В этом случае может помочь только замена поврежденного элемента на новый. Иногда нарушение работы может быть вызвано таким попаданием стружки внутрь корпуса.В этом случае удалить частицы металла и металлическую пыль, а промыть все детали в любом растворителе или керосине. Сборка действует в обратном порядке без приложения значительных усилий.

Если повреждения значительны и не поддаются ремонту, придется покупать новый патрон. Рекомендуется не выбрасывать поврежденный узел, поскольку в дальнейшем его составные части могут потребоваться в качестве запасных. Иногда сломанный кулачок можно заменить аналогичным, причем даже извлеченным из патрона другого производителя.

Сложно переоценить пользу от наличия шуруповерта в любом хозяйстве. Он значительно облегчает проведение множества ремонтных работ. Некоторые неисправности устройства могут потребовать вмешательства квалифицированного специалиста для проведения ремонта. Однако замену аккумуляторов или патрона можно провести самостоятельно. В большинстве случаев не составит труда заменить сломанный патрон на новый. При работе следует придерживаться инструкций.

Аккумуляторный шуруповерт Hitachi. Принципы работы.

Шуруповерт - инструмент, без которого не обойтись при любых отделочных работах. Завинчивание и вывинчивание саморезов, шурупов, болтов, сверление, все эти операции операции выполняется выполнить, если у вас под рукой есть аккумуляторный шуруповерт. Этот инструмент незаменим, если крепежные работы приходится на объекте, где отсутствует электрическая сеть.Его можно быстро освоить даже непрофессионал. Однако, чтобы инструмент прослужил долго, необходимо соблюдать правила эксплуатации и соблюдать правильного режима работы, помнить о допустимых величинах и продолжительности нагрузок и т.д.

Комплектация. В комплекте с аккумуляторным шуруповертом Hitachi обычно идет зарядное устройство, батарея, одна двусторонняя или две насадки-отвертки (плоская и крестовая).

Зарядка. Перед тем как начать использовать аккумуляторный шуруповерт, необходимо зарядить батарею. Делается это следующим образом: зарядное устройство подключается к розетке посредством сетевого штекера (при этом должен загореться красный сенсор), установить батарею, при этом аккумулятор должен соприкасаться с основным платой зарядника. Следите за тем, чтобы аккумулятор не подвергался воздействию прямых солнечных лучей и не перегревался.Если это все же произошло, то сначала дайте ему остыть, и только после этого заряжайте. После того, как батарея будет заряжено, обязательно отключите зарядное устройство от источника тока. Всякий разовый след за тем, чтобы батарея надежно зафиксирована в зарядном устройстве! Неаккуратная установка батареи может привести к деформации клемм зарядного устройства.

Снятие и установка аккумулятора. Чтобы извлечь аккумулятор из шуруповерта, достаточно нажать на фиксатор, при установке необходимо следить за направлением.Будьте внимательны, чтобы не закоротить контакты аккумулятора.

Крутящий момент. Шуруповерты Hitachi позволяет управлять вращением сверла. Кольцо это предусмотрено за патроном, когда шуруп уже закручен, патрон прекращает движение, в то время как работа двигателя продолжается - это позволяет избежать срыва шлица и ухода шурупа в глубину.

В некоторых случаях необходимо, чтобы муфта проскальзывала при определенном усилии, для этого необходимого регулятора.Он имеет 22 позиции и показывает крутящий момент, который можно изменить, выбрав одну из них. Позиция «1» - это наименьший крутящий момент, а «22», соответственно, наибольший. Конкретный выбор крутящего момента зависит от материала и самореза, который необходим в этот материал ввинчивать.

Максимальный крутящий момент - это режим сверления. Работы по сверлению обычно производятся на второй передаче.

Направление вращения. Регулируется при помощи реверсивного переключателя.Когда переключатель находится в позиции «R», насадка-отвертка вращается по часовой стрелке, когда он находится в позиции «L» - против часовой. В этом режиме она может Роман для выкручивания саморезов. Помните, что менять направление вращения, когда инструмент находится во включенном состоянии, строго не рекомендуется, это может привести к повреждению двигателя!

Скорость вращения. Для того, чтобы изменить скорость вращения аккумуляторного шуруповерта Hitachi достаточно увеличить или ослабить силу на курок.На низких скоростях удобно заворачивать шурупы, высокая скорость включает, когда необходимо что-то просверлить.

Наконечник инструмента, установка и снятие. Чтобы открыть зажим на бесключевом патроне шуруповерта, поверните манжету против часовой стрелки, крепко удерживая кольцо. Затем установите выбранный наконечник и закрепите его, завернув в обратную сторону, по часовой стрелке. Когда шуруповерт используется, манжета должна быть надежно зафиксирована и заблокирована.Следите за втулкой, если в процессе работы она начинает ослабляться - своевременно ее затягивайте. В случае, если манжету не удается отвернуть, за систему в тиски установленный наконечник, колпачок устанавливает в положение «1-11», и поверните ее против часовой стрелки.

Если втулка затянута в сторону LOCK, не пытайтесь применить для завинчивания силу - так вы можете повредить бесключевой патрон.

Завинчивание шурупов. Включите шуруповерт, введите отвертка-насадки в шлиц на головке шурупа и надавите - отвертка вращаться и завернет шуруп.При отсутствии давления на инструмент насадка автоматически останавливается, возобновляя работу тогда, когда входит в контакт с поверхностью шурупа.

Не работает эффективно, когда работает со штатной скоростью и стандартным усилием. Держать шуруповерт необходимо строго перпендикулярно к головке шурупа. В любой другой позиции шуруповерт будет работать хуже, к тому же вы рискуете отвернуть отвертку-насадку, либо головку шурупа.

Хранение шуруповерта. Крепежные болты необходимо регулярно проверять, они должны быть надежно затянуты. Инструмент необходимо протирать мягкой тряпкой, избегая его загрязнения. Не используйте для протирки бензин, растворитель и прочие агрессивные жидкости - они могут повредить корпус. Если необходима более тщательная протирка, используйте смоченную в мыльной воде и хорошо отжатую тряпку.

Аккумуляторная дрель-шуруповерт Hitachi DS14DVF3

"ТД Сила"
г.Беломорск
ул. Советская, д. 20, тел. 8 800 550-35-30
Режим работы: пн-пт 9-19, сб-вс 10-18
Доставка до 7 дней
"ТД Сила"
г. Кондопога
ш. Октябрьское, д. 97, тел. 8 800 550-35-30
Режим работы: пн-пт 9-19, сб-вс 10-18
Доставка до 7 дней
"ТД Сила"
г. Костомукша
ул.Советская, д. 18, тел. 8 800 550-35-30
Режим работы: пн-пт 9-19, сб-вс 10-18
Доставка до 7 дней
"ТД Сила"
г. Медвежьегорск
ул. К.Либкнехта, д. 23а, тел. 8 800 550-35-30
Режим работы: пн-пт 9-19, сб-вс 10-18
Доставка до 7 дней
"ТД Сила"
г. Олонец
ул. Свободы, д. 8а, тел.8 800 550-35-30
Режим работы: пн-пт 9-19, сб-вс 10-17
Доставка до 7 дней
"ТД Сила"
г. Питкяранта
ул. Привокзальная, д. 1, тел. 8 800 550-35-30
Режим работы: пн-пт 9-19, сб-вс 10-18
Доставка до 7 дней
"ТД Сила"
г. Пудож
ул. Пионерская, д. 49а, тел. 8 800 550-35-30
Режим работы: пн-пт 9-19, сб-вс 10-18
Доставка до 7 дней
"ТД Сила"
г.Петрозаводск
Заводская, д. 5, стр. 2, тел. 8 800 550-35-30
Режим работы: пн-пт 9-19, сб-вс 10-18
Доставка до 7 дней
«Сила« Мотоцентр »»
г. Петрозаводск
ул. Зайцева 65, строение 4, тел. 8 800 550-35-30
Режим работы: пн-пт 9: 00-19: 00 сб 10: 00-18: 00 вск выходной
Доставка до 7 дней
"ТД Сила"
г.Сортавала
ул. Карельская, д. 16, тел. 8 800 550-35-30
Режим работы: пн-пт 9-19, сб-вс 10-18
Доставка до 7 дней
"ТД Сила"
г. Сегежа
ул. Солунина, д. 4а, тел. 8 800 550-35-30
Режим работы: пн-пт 9-19, сб 10-18, вс выходной
Доставка до 7 дней
"ТД Сила"
г. Суоярви
ул.Ленина, д. 38Д, тел. 8 800 550-35-30
Режим работы: пн-пт 9:00 - 19:00, сб-вс 10:00 - 18:00
Доставка до 7 дней
"ТД Сила Лента"
г. Петрозаводск
ул. Ленинградская, д.13, тел. 8 800 550-35-30
Режим работы: пн-пт 9-19, сб-вс 10-18
Доставка до 7 дней
"Капитан"
г. Петрозаводск
Зайцева 63, тел.8 800 550-35-30
Режим работы: пн-пт 9: 00-19: 00 сб 10: 00-19: 00
Доставка до 7 дней
"ТД Сила"
г. Петрозаводск
пр. Лесной, д.53А, тел. 8 800 550-35-30
Режим работы: пн-пт 9: 00-19: 00 сб-вск 10: 00-18: 00
Доставка до 7 дней

Ремонт перфоратора Hitachi dh34pc3 своими руками

Разборка перфоратора Hitachi Dh34PC3 требуется в случае, когда вы хотите отремонтировать инструмент своими руками.Но для этого вам понадобится не подробная схема перфоратора Хитачи, но и инструкция по его разборке, смазке и сборке.
Разборка перфоратора Hitachi не требует особой квалификации от пользователя, если он строго следует рекомендовать инструкции по разборке.

Особенности перфоратора Хитачи

Трехрежимный перфоратор Hitschi Dh34PC3 выпускается японскими производителями. Мощность данного перфоратора равна 800 Вт.
У перфоратора предусмотрена плавная регулировка оборотов 0… 1150 об / мин при регулируемой частоте ударов 0… 4600 об / мин.
Сила удара равна 3,2 Дж.
Вес перфоратора равен 2,4 Кг.
Перфоратор Хитачи Dh34PC3 комплектуется быстрозажимным патроном типа SDS-plus. Перфораторы Хитачи предназначены для сверления отверстий до 24 мм в бетоне в режиме сверления и удара.
В режиме долбления перфоратор помогает удалять кафельную плитку, штробить углубления для прокладки кабельных, трубчатых коммуникаций.
В режиме сверления перфоратор позволяет сверлить в дереве отверстия до 32 мм, вкручивать шурупы с использованием дополнительных насадок.
В перфораторе предусмотрена переустановка передней ручки под любым углом.

Порядок разборки перфоратора Hitachi

Чтобы произвести ремонт перфоратора Hitachi Dh34PC3, надо выполнить такую ​​технологическую операцию, как разборка инструмента.
Приступая к разборке, подготовьте рабочее место, подберите инструменты, сопутствующие материалы, документацию.
В качестве рабочего места подойдет ровная поверхность, застеленная чистой бумагой или материалом.Место должно быть равномерно и достаточно освещаться.
Из инструментов подготовьте плоскогубцы, отвертки, пассатижи, шуруповерт, тиски.
В качестве документации вам понадобится схема разборки, схема смазки и прилагаемая инструкция.

Схема перфоратора Hitachi Dh34PC3

Разборка перфоратора Hitachi Dh34PC3 начинается с демонтажа быстрозажимного патрона.

Разборка быстрозажимного патрона типа SDS-plus

Чтобы разобрать перфоратор, надо снять быстрозажимной патрон:

    • При помощи отвертки снимите защитный резиновый пыльник поз.1;
    • Стяните стопорное кольцо поз.2;
    • Аккуратно снимите кожух поз.3;
    • Надавите на стальное кольцо поз.4 и направляющую шайбу поз.5, достаньте фиксирующий шарик поз.21;
    • Снимите стальное кольцо, направляющую шайбу, коническую пружину поз.6;
    • Осталось достать шайбу поз.7 и стопорное кольцо поз.8.

Быстрозажимной патрон разобран.

Схема быстрозажимного патрона SDS-plus

Разборка трехпозиционного переключателя режима

Переходите к демонтажу переключателя режима поз.20А.
Предварительно установить переключатель режима в положение «Удар». Нажав на кнопку поз.17, поверните переключатель против часовой стрелке на угол 15º и извлеките его из зацепления.

Видео разборки перфоратора Hitachi Dh34PС3

Видео:

На следующем этапе разборки корпуса перфоратора Hitachi Dh34PС3 надо снять шильдик-надпись. Он находится на левой стороне корпуса, если смотреть со стороны рукоятки.
Он снимается при помощи отвертки методом поддевания.

Снятие шильдика-надписи

Разборка корпуса

Переходите к разборке корпуса.
Установите вертикально корпус перфоратора, оперев его на ручку. При помощи шуруповерта или отвертки выкрутите 4 винта поз.9. Чтобы снять крышку механического блока, надо на рычажок в отверстии снятого переключателя режимов и потянуть крышку вверх.
В крышке механического блока установлен алюминиевый промежуточный корпус, в котором и запрессован ствол ударного механизма. Корпус механического блока состоит из двух частей: внутреннего алюминиевого и пластикового наружного.

Отделение крышки блока ствола от корпуса статора

Разборка механического блока

Для разборки механического блока выполнить несколько отдельных операций.
На первом этапе производится демонтаж промежуточного вала, затем извлекается ствол ударного механизма и демонтируются его узлы.

Разборка промежуточного вала

Промежуточный вал поз.47 вставлен во внутренний корпус поз.39. Для его демонтажа достаточно вытащить вал из внутреннего корпуса.

Промежуточный вал с переключателем режима

На промежуточном валу собрано несколько деталей, самые важные из которых это пьяный подшипник и переключатель режима.
Принцип работы перфоратора простой. Вращательный момент передается от косозубой шестерни редуктора (не показан) к косозубой шестерне поз.1, закрепленной на промежуточном валу.

Узел передачи вращательного и возвратно-поступательного момента

Дальше вращающийся момент передается через малую прямозубую шестерню промежуточного вала на большую шестерню, установленную на валу ствола ударного механизма.Одновременно при помощи пьяного подшипника поз.2 возвратно-поступательный импульс передается на поршень ударного механизма. Переключатель режима.4 при помощи муфты.3 включает или выключает передачу ударного импульса или вращательного движения.
Для разборки промежуточного вала надо последовательно снять косозубую шестерню, подшипник качения с муфтой, переключатель режимов.

Демонтаж ствола ударного механизма

Вал ствола ударного механизма запрессован в пластиковой крышке механического блока.Чтобы достать вал ствола поз.24, надо снять стопорное кольцо поз.8 снаружи крышки механического блока. Когда стопорное кольцо будет снято, можно приступать к выпрессовке ствола ударного механизма при помощи пресса или приспособления.
Не желательно доставать ствол ударным способом, дабы не повредить пластмассовый корпус перфоратора.
Если нет пресса, то подойдут большие слесарные тиски. Но к ним надо сделать простое приспособление из твердого материала, например, дерева.

Приспособление для выпрессовки ствола перфоратора Hitachi Dh34PC3

Новый ствол к перфоратору Hitachi Dh34PC3 продается в собранном виде.Хотя можно купить и просто ствол, но китайского производства.

Новый ствол в сборе

Разборка деталей ударного механизма

Для создания ударного импульса в ствол ударного механизма вставляется гильза поршня перфоратора поз.39, который в свою очередь, вставлен боек поз.29 и боек ударно механизма поз.37.
В хвостовой части гильзы поршня закреплен поршневой палец, в отверстие которого вставлен шатун подшипника качения поз.53, называемого в народе «пьяный подшипник».

Схема ствола перфоратора Хитачи

Помните! При ремонте все резиновые комплектующие заменяются в обязательном порядке.

Какие типы подшипников применены в перфораторе Hitachi Dh34PC3 и их российские аналоги

В перфораторе Hitachi Dh34PC3 применены следующие подшипники японского производства:

    • Поз.15 подшипник 37 мм, артикул 6904DD, габариты 20x37x9, российский аналог 1000904;
    • Поз.56 подшипник 19 мм, артикул 626VVM, габариты 6x19x6, российский аналог 26;
    • Поз.60 подшипник 22 мм, артикул 608DDM, габариты 8x22x7, российский аналог 80018;
    • Поз.66 подшипник 22 мм, артикул 608VVM, габариты 8x22x7, российский аналог 60018;

Теперь можно переходить к разборке электрической части перфоратора Hitachi Dh34PC3.

Разборка электрической части перфоратора Hitachi

Разборка электрической части перфоратора начинает с демонтажа угольных щеток.
Чтобы достать угольные электрощетки, надо раскрыть ручку перфоратора, выкрутив винты крышки при помощи шуруповерта или отвертки.

Извлечение угольных щеток

Поддев отверткой защелки, освободите угольные щетки поз.69, 72 при помощи пассатижей.

Как отсоединить ротор от механического блока

Взяв в правую руку механическую часть, а в левую корпус статора, потяните их в разные стороны, покачивая. Ротор поз.62 выйдет из корпуса статора.
Теперь возьмите в левую руку сам ротор и аккуратно вытащите его из зацепления с механической частью перфоратора. Ротор держится в механической части перфоратора за счет трения в косозубых шестеренках.

Ротор перфоратора Hitachi Dh34PC3

Разборка статора

Чтобы снять статор поз.65, надо вынуть пластиковую защиту поз.63 и открутить винты поз.64, держащие статор в корпусе. Не забудьте отсоединить провода статора от выключателя.
Для извлечения статора из корпуса возьмите в левую руку корпус статора, а в правую руку деревянный молоток или брусок и постучите по торцу корпуса. При каждом постукивании статор медленно будет выходить из корпуса. Читайте, как проверить исправность статора и ротора.

Разборка цепей управления

Чтобы снять выключатель с регулятором оборотов, надо просто вынуть его из корпуса ручки перфоратора Hitachi Dh34PC3.
В перфораторе используется выключатель кнопочный поз.70В на 220 В, типа OLD331454 / 324536. Угольные щетки поз.74 держатся в специальных щеткодержателях поз.75.

Схема цепи управления перфоратора Hitachi Dh34PC3

Видео по ремонту перфоратора Хитачи

Видео:

Видео:
