Учимся мерить штангенциркулем. | Блог сайта Lomrem.ru

Из нашей статьи вы узнаете как правильно мерить штангенциркулем. Мы приведём различные примеры, а картинки помогут быстрее освоить материал. Объяснять будем на доступном, понятном для вас языке.
Штангенциркуль состоит из двух частей. На первой, основной части штангенциркуля видна измерительная шкала, как на обычной линейке. На второй, подвижной части, находится малая шкала – десять делений.

Каждое деление на малой шкале 0.1 мм. Чтобы вам было понятнее мы решили использовать в своих примерах специальные мерительные плитки. Данные плитки имеют погрешность всего несколько микрон, поэтому указанный на них размер очень точный.
1. Применим плитку 8.5 мм.
Слабо прижимаем губками плитку. Смотрим, с каким делением верхней шкалы штангенциркуля совпало первое (оно же нулевое) деление нижней шкалы. Первое деление (оно же нулевое) нижней шкалы штангенциркуля остановилось между восемью и девятью миллиметрами.

Следовательно, наш размер больше восьми, но меньше девяти миллиметров.

Далее смотрим, какое деление нижней шкалы лучше совпало с любым делением на верхней шкале. У нас лучше всего совпадает четвёртое и пятое деление с верхними делениями.

Так как каждое деление на нижней шкале штангенциркуля 0.1 мм, четвёртое совпавшее деление равно 0.4, пятое 0.5 мм. Теперь нам известно что наш размер либо 8.4, либо 8.5 мм. Если-бы размер плитки был неизвестен, мы приняли среднее значение: 8.45 мм.
0.05 мм – допустимая погрешность такого штангенциркуля.
2. Пример с плиткой 1.3 мм.

В данном примере первое деление (оно же нулевое) нижней шкалы штангенциркуля находится в положении больше одного, но меньше двух миллиметров. Целое число нам теперь известно – 1 мм.

Далее смотрим какое деление нижней шкалы штангенциркуля лучше совпало с любым делением на верхней шкале.

У нас лучше совпадают второе (0.2) и третье (0.3) деление.

Возьмём среднее значение – 0.25. Получаем размер 1.25 мм. Результат близок к идеалу.
3. Пример с плиткой 40 миллиметров.
В данном примере первое деление (оно же нулевое) нижней шкалы штангенциркуля находится ровно на сороковом делении верхней шкалы. Так-же оно лучше всего совпадает, поэтому наш размер ровно сорок миллиметров.

Так-же существуют более точные штангенциркули, у которых каждое деление на нижней шкале равно 0.05 мм.

Мерить им точно так-же, только внимательней смотрим какое деление лучше совпадает.
Отверстия, пазы измеряются точно так-же, только пользуемся раздвижными губками.
1. Определяем целое число.
2. Находим лучшее совпавшее деление верхней и нижней шкалы.

3. Получаем число.
Самым удобным, самым точным является электронный штангенциркуль.

Он показывает размер с точностью до сотых долей миллиметра.

Узнаем как измерять штангенциркулем: примеры

Штангенциркуль относится к классу универсальных измерительных приборов высокой точности. Данное устройство предназначено для определения наружных и внутренних размеров небольших деталей, глубины отверстий и прочих параметров. Зная, как измерять штангенциркулем, можно легко установить линейные величины любых предметов, в том числе и резьбовых соединений на метизах.

Особенности использования штангенциркуля

Удобство и простота использования этого инструмента обуславливают его широкое применение не только в производственной сфере, но и в домашних условиях. Существует три разновидности штангенциркулей: нониусные, циферблатные и цифровые, отличающиеся своей конструкцией. Наибольшей популярностью пользуется первый вариант. Такой инструмент имеет механическую структуру, поэтому ломаться там нечему. При аккуратном обращении (необходимо беречь прибор от деформаций и ржавчины) срок его эксплуатации практически не ограничен.

Измерять штангенциркулем как микрометром, то есть до десятых долей миллиметра, позволяет шкала Нониуса. В конструкции инструмента предусмотрена возможность фиксации измеряемого объекта как с наружной, так и с внутренней стороны, благодаря чему вероятность погрешности сводится к нулю.

Конструктивные элементы приборов

Чтобы понять, как измерять с помощью штангенциркуля, необходимо разобраться в его конструкции. Свое название инструмент получил в честь штанги, на которой располагается основная шкала. Дополнительной шкалой является нониус, предназначенный для определения десятых или сотых долей миллиметра при необходимости получения максимально точных результатов.

Конструкция механического нониусного штангенциркуля состоит из:

штанги с основной шкалой;
подвижной рамки со шкалой Нониуса;
губок для измерения внутренних поверхностей;
губок для измерения внешних поверхностей;
линейки глубиномера;
винта для фиксации рамки.

Некоторые модели имеют двойную шкалу, позволяющую измерять штангенциркулем как в миллиметрах, так и в дюймах. Остальные элементы конструкции, как правило, не имеют различий.

Как правильно измерять штангенциркулем наружные поверхности

Для получения точных данных о внешних размерных параметрах предмета, его необходимо зафиксировать с помощью нижних губок инструмента. Эта операция выполняется путем предварительного раздвижения губок на немного большее расстояние, чем размер измеряемой детали, и последующего их сдвигания до упора в поверхности изделия. После того, как нижние губки штангенциркуля будут надежно зафиксированы на наружных поверхностях, контрольная точка на подвижной шкале займет определенное положение на основной шкале и будет показывать размер детали.

Как измерить штангенциркулем внутренний диаметр детали

Перед выполнением данной операции элементы прибора сдвигают до упора, после чего губки для определения расстояния между внутренними поверхностями помещают в отверстие. Далее их разводят до упора в стенки и фиксируют в таком положении. Зная, как измерить диаметр штангенциркулем, можно замерить внутренние плоскости любой другой формы.

Определение глубины

Данная операция производится с помощью глубиномера. Торец штангенциркуля упирают в верхнюю часть детали, а глубиномер заводят в отверстие до упора. На основной шкале будет отображаться глубина измеряемого изделия.

Замер резьбовых соединений

Определение размеров внутренних и внешних поверхностей деталей – операция простая и многим знакомая еще со школьных уроков труда. А вот как измерить резьбу штангенциркулем, знает далеко не каждый.

Данная процедура может потребоваться в разных случаях, например, если болт нестандартный или необходимо измерить крепежную деталь без демонтажа резьбового соединения. Ниже приведены примеры, как измерять штангенциркулем болты и гайки в различных ситуациях.

Определение длины болта, ввинченного в деталь. Эта операция выполняется с помощью глубиномера. Последовательно измеряется высота головки болта, толщина шайбы (при ее наличии), толщина промежуточной детали и высота части стержня болта, выступающей с обратной стороны детали. Полученные значения суммируют, после чего определяют типоразмер крепежного элемента с помощью специальных таблиц соответствия длин болтов и размеров их головок под ключ.
Определение диаметра резьбы. Данный параметр измеряется по выступам, а не по канавкам резьбы. Между губками штангенциркуля помещается болт в вертикальном положении и выполняются замеры. Если полученный показатель не соответствует стандартным размерам, указанным в таблице, с помощью глубиномера измеряют глубину резьбы. После этого от первого результата отнимают удвоенное значение второго и таким образом выясняют, была ли срезана часть профиля резьбы. Поврежденные метизы подлежат замене.
Измерение диаметра резьбы болта, полностью «утопленного» в деталь, без демонтажа соединения. Для этого используется внешняя шкала штангенциркуля, посредством которой устанавливаются размеры головки и диаметр окружности выступов. Далее деталь идентифицируется с помощью таблиц.
Измерение шага резьбы. Используя штангенциркуль, определяют высоту стержня болта и его внешнего диаметра, после чего подсчитывают количество резьбовых витков на нем. Соотношение между этими показателями будет являться тангенсом угла наклона резьбы.

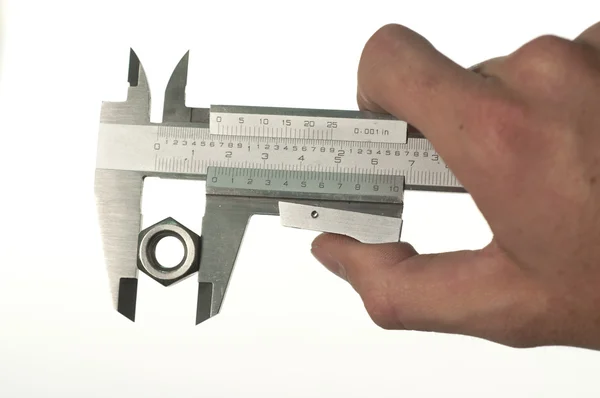

Измерение диаметра резьбы гаек. Данная операция проводится с помощью внутренних губок штангенциркуля. При использовании некоторых моделей инструментов к полученному значению необходимо прибавить еще и толщину губок, которая указана на штанге.

Снятие показаний

Прежде всего следует отметить, что точность показаний зависит от чистоты поверхностей детали, поэтому, перед тем, как измерять штангенциркулем, необходимо удалять загрязнения и смазку с изделий.

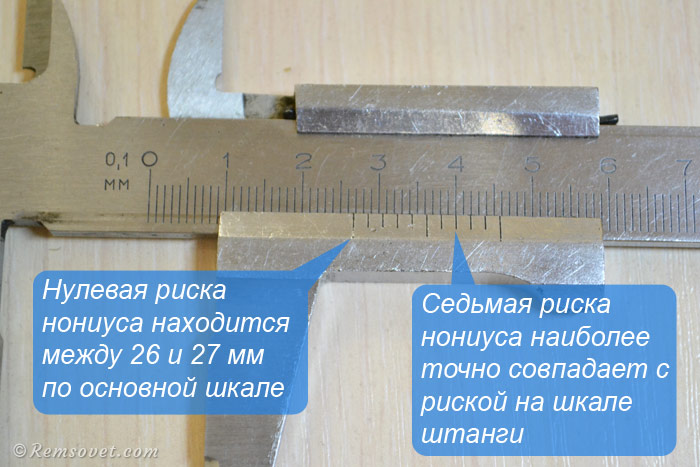

Зафиксировав губки инструмента на детали, на основной шкале находят контрольный штрих, располагаемый слева в непосредственной близости от нулевого штриха нониуса. Это будет размер измеряемой поверхности в миллиметрах.

Далее считываются показания в долях миллиметра. Эта операция выполняется путем нахождения деления, ближайшего к нулевому штриху и совпадающего со штрихом на шкале штанги. В результате сложения его порядкового номера и цены деления нониуса вычисляется требуемый показатель. У наиболее популярных моделей штангенциркулей цена деления составляет 0,1 мм.

Полная величина показаний инструмента получается посредством суммирования результатов в целых миллиметрах и в долях миллиметра.

Правила эксплуатации штангенциркуля

Чтобы измерительный инструмент смог прослужить верой и правдой долгие годы, необходимо соблюдать несложные правила по его эксплуатации и хранению. Прежде всего следует избегать механических повреждений, которые могут возникнуть в результате падения или силового воздействия. Помимо этого, в процессе измерения деталей нельзя допускать перекоса губок штангенциркуля. Чтобы этого не произошло, их нужно зафиксировать в определенном положении на измеряемой детали с помощью стопорного винта.

Хранить прибор следует только в мягком чехле либо жестком футляре. Второй вариант предпочтительнее, так как сможет обеспечить защиту от случайных деформаций. Место для хранения штангенциркуля должно быть выбрано с таким учетом, чтобы туда не попадали опилки от разных материалов, пыль, вода, химические смеси и пр. Плюс к этому должна быть исключена угроза падения тяжелых предметов на инструмент.

После каждого использования штангенциркуля его необходимо тщательно протирать чистой мягкой ветошью.

Естественно, не следует забывать и о соблюдении правил безопасности при эксплуатации данного прибора. На первый взгляд он не несет никакой угрозы для здоровья, однако это не совсем так. Дело в том, что концы губок для измерения внутренних размеров достаточно острые, поэтому о них запросто можно пораниться при неаккуратном обращении. В остальном же инструмент полностью безопасен.

Как пользоваться штангенциркулем, щупами и другими прецизионными измерительными инструментами

В нашей серии статей об измерительных и маркировочных инструментах для деревообработки мы рассмотрели множество способов измерения. На этот раз мы хотим сосредоточиться на том, как использовать точные измерительные инструменты, такие как штангенциркули и щупы, чтобы снизить точность до 0,001 дюйма или выше. Когда я изучал столярное дело в колледже, мы построили деревянный ящик для инструментов. Мы снизили буквенную оценку за каждые 1/64 дюйма, в которых наш ящик с инструментами отклонялся в любом общем измерении. Если вы машинист, вы сейчас смеетесь над тем, какими неаккуратными были эти допуски!

Содержание

Штангенциркули – точные измерительные инструменты
Четыре метода штангенциркуля
Блоки 1-2-3 – Прецизионные измерительные инструменты?
Как использовать латунные штанги для измерения высоты в качестве прецизионных измерительных инструментов
Щуп
iGaging
Циферблатный индикатор
Прецизионные измерительные инструменты. статья пришла из механических магазинов. Первый — это штангенциркуль, который выполняет точные измерения объекта. Штангенциркули — это точные измерительные инструменты, которые бывают трех видов. У вас есть штангенциркуль, штангенциркуль с циферблатом и цифровой штангенциркуль. Я научился читать штангенциркули на уроках естествознания, но сразу же забыл, как ими пользоваться, как только сдал физику. В моем классе по технологии металлов уже использовались штангенциркули, которые я предпочитал.
Нейлоновые штангенциркули, штангенциркули с циферблатом и цифровые штангенциркули популярны среди столяров. Нейлоновые штангенциркули измеряют дроби до 1/64″, но измеряют только десятичные дроби до 0,01″. Другие штангенциркули измеряют до 0,001″. Цифровой также измеряет метрику нажатием кнопки
При покупке нового набора я рекомендую вам перейти на цифровой. Как только вы перейдете на цифровые технологии, вы никогда не вернетесь назад, особенно когда вы станете старше и ваше зрение ухудшится. Все три типа имеют точность до 0,001 дюйма. Цифровой имеет функции вызова памяти и может отображать как метрические, так и имперские измерения. Вам не нужны дорогостоящие модели для деревообработки. Многие модели с высоким рейтингом на Amazon доступны менее чем за 25 долларов, но мой любимый набор — iGaging.
Четыре метода измерения штангенциркуля
Вы можете держать штангенциркуль в одном из четырех положений, и каждое из них производит точное измерение: снаружи, внутри, глубины и шага (см. фото ниже).
Я использую штангенциркуль в качестве точного измерительного инструмента при измерении диаметра сверл, если они не указаны в индексе. Я также измеряю глубину отверстий, которые сверлю. Еще одно применение — измерить толщину доски, чтобы узнать, достаточно ли она тонкая. Штангенциркули отлично подходят, когда вам нужно измерить сложные объекты, такие как труба внутри или снаружи. Вы даже можете измерить ими небольшую сферу.
Новые столяры изготовят свой первый дадо из фанеры толщиной 3/4 дюйма и шириной 3/4 дюйма. Потом закинут фанеру, а она не подходит, потому что фанера не того размера, как заявлено. Столяры среднего уровня знают, что 3/4 дюйма на самом деле 23/32 дюйма. Опытные столяры знают, что каждый лист фанеры имеет разную толщину. Единственный способ узнать это измерить штангенциркулем. Тогда ваш дадо подойдет идеально.
InsideDepthStepOutside
Использование штангенциркуля для наружных измерений
Самое простое и прямое измерение, которое вы можете сделать с помощью штангенциркуля, — это внешнее измерение. Вы просто открываете губки и снова закрываете их вокруг измеряемого объекта. Вы хотите двигать губки до тех пор, пока они плотно не соприкоснутся с заготовкой, однако не чувствуйте необходимости прилагать чрезмерное усилие. Все, что вам нужно сделать после этого, это прочитать измерение на циферблате или на ЖК-экране.
Одна вещь, которую вы должны принять во внимание, это угол наклона штангенциркуля по отношению к измеряемой величине. Например, если вы измеряете трубу, штангенциркули должны быть идеально перпендикулярны длине трубы. Если нет, вы на самом деле получите «овальное» измерение. Вы также должны убедиться, что ничего не попадает между губками штангенциркуля и материалом. Даже небольшое количество смазки или грязи снижает вашу точность.
Проведение внутренних измерений
На задней стороне большинства штангенциркулей вы можете найти «обратные» губки. Вы используете эти меньшие челюсти, чтобы сделать внутренние измерения. Производители разместили эти губки точно так, чтобы внешнее расстояние точно совпадало с размером между большими основными губками.
Проведите измерение таким же образом, как и внешнее измерение. На этот раз сомкните челюсти так, чтобы они были достаточно маленькими, чтобы попасть внутрь того, что вы измеряете. Когда меньшие губки находятся внутри, открывайте штангенциркуль до тех пор, пока они не соприкоснутся с внутренней частью материала и не выдвинутся дальше. в этот момент, принять ваши измерения.
Подобно тому, как вы можете ошибиться при наружном измерении, обратите особое внимание на то, чтобы вы были точно перпендикулярны материалу при выполнении внутреннего измерения.
Измерение глубины с помощью штангенциркуля
Штангенциркуль включает в себя глубиномер, который выдвигается на самом конце инструмента, когда вы открываете губки. Вы используете этот расширенный датчик
для измерения глубины. Поместив обработанный конец штангенциркуля на край отверстия или области, в которой вы хотите получить показание глубины, вы можете открыть челюсти, пока глубиномер не достигнет дна. Как только вы достигнете дна, прочтите показания циферблата или ЖК-дисплея и запишите результат измерения. Обязательно держите штангенциркуль строго вертикально к отверстию при измерении глубины.
Пошаговые измерения с помощью штангенциркуля
Большинство людей не понимают, что можно выполнять пошаговые измерения с помощью штангенциркуля. Ступенчатые измерения дают вам измерение от нижней части одной «ступени» до следующей. Вы можете использовать это, например, для измерения глубины шпунта.
Чтобы выполнить пошаговое измерение, откройте штангенциркуль примерно на 1/8″ или около того. Поместите скользящую губку на верхнюю «ступеньку» материала
, который вы хотите измерить. Все, что вам нужно сделать сейчас, это открыть суппорт, пока неподвижная губка не упрется в нижнюю ступеньку. Запишите свои измерения, и все готово!
Блоки 1-2-3 – Прецизионные измерительные инструменты?
На первый взгляд блоки 1-2-3 не могут считаться точными измерительными инструментами. Они больше похожи на пресс-папье. Опять же, они поступают из механического цеха и представляют собой тщательно обработанные блоки из твердой стали. Они имеют размеры 1″ x 2″ x 3″, отсюда и название. Большинство этих блоков настолько тонко обработаны, что их размеры и прямоугольность имеют точность до 0,0005 дюйма.
Они ускорят настройку, особенно вокруг настольной пилы. Необходимо установить лезвие настольной пилы на 90 градусов? Просто поставьте блок 1-2-3 рядом с лезвием для справки и выровняйте его с блоком. Нужно установить полотно пилы на 1 дюйм? Положите блок вниз, а затем поднимите к нему высоту отвала. Нужно подогнать забор под различные ровные размеры? На фотографиях ниже показано, как легко расположить блоки вместо измерения с помощью линейки или рулетки. Использование этого метода намного точнее и быстрее.
Использование блоков 1-2-3 для быстрой установки упора настольной пилы на расстоянии 1″, 2″ и 3″ от диска1-2-3 Блоки поставляются парами. Здесь я быстро устанавливаю упор настольной пилы на расстоянии 4″, 5″ и 6″ от полотна 9.0005 Как использовать латунные штанги для измерения высоты в качестве инструментов для точного измерения
Подобно блокам 1-2-3, это латунные штанги для измерения высоты. Это набор из пяти стержней длиной около трех дюймов. Каждый из них имеет разную толщину, от 1/2 дюйма до 1/8 дюйма с точностью до 0,002 дюйма. Для справки, большинство человеческих волос имеют толщину 0,004 дюйма. Я использую эти стержни, чтобы установить высоту фрезы или диска настольной пилы. Использование этих полос является одним из самых быстрых и точных доступных методов. Пальцы большинства людей могут почувствовать разницу в высоте около 0,001 дюйма, если объекты находятся рядом, поэтому вы можете почувствовать, правильная ли высота вашего бита или лезвия, легче, чем вы можете это увидеть. Эти бруски можно разместить рядом с строгаемой древесиной, а также в качестве эталонного образца, если вы пытаетесь получить одну из этих точных толщин.
Укладка 1/2″ + 1/4″ латунных штанг для измерения высоты, чтобы поднять полотно настольной пилы до 3/4″. Я чувствую высоту пальцем, поэтому я вынул ключ блокировки настольной пилы (черный прямоугольник перед моей рукой), чтобы пила не включалась, пока я делаю это при объединении их с 1-2-3 блоками. Это позволит вам установить размер, скажем, 2-3/4”, очень точно и быстро, используя размер 2” блока 1-2-3, плюс латунный блок 1/2”, плюс 1/ 4-дюймовый латунный блок. Единственное, на что вы должны обратить внимание, это чтобы пыль не задерживалась между блоками.
И не бросайте латунные блоки в зазор вокруг диска настольной пилы, где он может попасть в шланг пылесборника — спросите меня, откуда я знаю!
Использование блока 1-2-3 с латунными штангами для измерения высоты. В этом случае отмерьте 2-3/4″ между забором и лезвием.
Предостережение: латунь очень мягкая. Если вы вдавите стержни измерителя высоты, они вырастут как грибы и не будут считываться правильно. Есть наборы из алюминия, но это не лучше. Латунь защитит зубья ваших пил, сверл и фрез. Просто используйте их осторожно и не роняйте.
Щуп
Автомеханики используют щуп в качестве точного измерительного инструмента при работе с двигателями автомобилей. В отличие от штангенциркуля или блоков 1-2-3, они позволяют проводить точные измерения в очень маленьких и труднодоступных местах. Они представляют собой серию все более мелких и тонких лезвий, которые можно вставлять в тонкие зазоры, чтобы измерить точный размер зазора. Это позволяет вам отрегулировать глубину резания таким же образом, чтобы закрыть зазор в обрабатываемом соединении по дереву, которое вы режете. Я обнаружил, что они мне не нужны очень часто, но когда они мне нужны, они являются единственным измерительным инструментом, который выполняет свою работу.
Использование щупа для измерения зазора, образовавшегося на моем верстаке спустя 30 лет.
Другое применение щупа – это использование погружных фрезеров без микрорегулировки. Лезвия щупа могут стать микрорегулировками. Сделайте это, вставив их между стопором механизма погружения, когда вы поднимаете и опускаете его, чтобы получить идеальную высоту.
iGaging
Если вы читали эту или мою статью о том, как измерять и маркировать древесину, вы знаете, что я предпочитаю инструменты iGaging. Причина в том, что у них есть точность Старретта и Дятла, но не цены. iGaging не имеет блеска и отделки этих компаний, но он достаточно хорош. Если бы Старретт и Дятел были Lamborghini и Ferrari, iGaging был бы Toyota — хорошей, надежной и безопасной.
Другим точным измерительным инструментом, который я настоятельно рекомендую, является iGaging Magnetic Angle Cube. Полное название инструмента довольно сложное, но оно объясняет, что он делает в названии. Вы можете прикрепить его к полотну настольной пилы, чтобы увидеть точный угол скоса в режиме реального времени.
На фотографиях ниже я вставил длинную отвертку в свой сверлильный станок и прикрепил к ней куб уровня iGaging Angle Gague. Он показывает 0,95 градуса. Затем я положил его на свой стол и наклонил стол, пока он не покажет 0,9.тоже 5 градусов. Это гарантирует, что стол будет перпендикулярен сверлам. Я могу использовать куб, чтобы точно выровнять свой сверлильный станок. Как только он выровнен, я использую куб для измерения углов, когда наклоняю стол, вместо того, чтобы использовать неточную встроенную шкалу на сверлильном станке. Вам не нужно, чтобы ваш сверлильный станок или настольная пила были идеально выровнены, чтобы использовать это. Точность куба лучше 0,2 градуса.
Угломер iGaging Цифровой электромагнитный нивелир/транспортир/угломер угла наклона куба Gen 3
iGaging производит еще один прецизионный измерительный прибор — iGaging Digital Multi-Gauge. Они специально продают его для столяров и сварщиков как инструмент 3-в-1 для измерения высоты, толщины и глубины.
На мой взгляд, это лучший инструмент на рынке для измерения высоты фрез. Ключом к этому инструменту является форма кокетки. В отличие от штангенциркуля, это позволяет получить контрольную точку на открытой местности, например, на отверстии фрезера. При цене 20 долларов это отличная цена для чего-то, что в цифровом виде считывает как метрические, так и имперские измерения.
Использование цифрового мультиметра iGaging для измерения глубины серии отверстий, чтобы убедиться, что все они одинаковые
Циферблатный индикатор
То, что мне не нужно с тех пор, как я занимался механической обработкой в качестве ученика скульптора, — это циферблатный индикатор. У них есть поворотный диск с прикрепленным щупом. Щуп слегка касается детали или инструмента, например патрона сверлильного станка. Вы вращаете его вручную, и он сообщает вам, насколько он не выровнен. Столяры сочтут их наиболее полезными, если заподозрят, что с их стационарными инструментами что-то не так.
Циферблатный индикатор
Хорошим примером использования щупа является определение деформации диска настольной пилы или изгиба вала оправки. Прикрепите один к магнитной основе и прикоснитесь щупом к стороне лезвия. Вручную вращайте лезвие и смотрите на индикатор, чтобы увидеть, насколько сильно оно качается. Если он качается, снимите лезвие и положите его на совершенно плоскую поверхность, например на кусок толстого стекла. Если лезвие плоское, оправка настольной пилы погнута.
Прецизионные измерительные инструменты – Заключение
Есть много других точных измерительных инструментов, которые используют слесари, когда важна точность. Из-за расширения и сжатия дерева столяры не думали, что они должны быть такими же точными, как машинисты. По большей части это не так. Но если вы хотите улучшить свою игру и сделать работу в меру своих возможностей, точность является абсолютной необходимостью.
Учитывая современные тенденции, многие столяры работают не только с древесиной. Они также работают с пластиком, литой эпоксидной смолой, 3D-печатью, металлообработкой и т. д. Всегда полезно знать, как работать с большей точностью.
Видео с вопросами: Определение длины, измеренной штангенциркулем
Стенограмма видео
Какова длина объекта измеряется штангенциркулем на схеме?
Мы измеряем длину этого объект, когда он помещается в губки штангенциркуля, что означает, что мы измеряем его внешние размеры. Первый шаг к измерению объект в губках штангенциркуля должен прочитать его основную шкалу, расположенную на сторона самого суппорта. Снимаем мерку с этого основную шкалу и совместите ее с нониусной шкалой, расположенной на штангенциркуле. нижняя челюсть. Когда используются эти весы вместе они могут измерять длину до одной десятой миллиметра. точно. Итак, приступим к измерению, начиная с основной шкалой.

Вот увеличенная часть основной масштаб взят из этого раздела прямо здесь. Измерение длины на главной шкала такая же, как и на любой другой линейке, с крупными метками представляющие полные сантиметры и отметки между теми, которые представляют миллиметры. Однако, в отличие от линейки, несоответствие между фактическим положением предмета в губках штангенциркуля и где шкала измерения начинается и заканчивается. Для измерения объекта на основной шкалы, когда в губках штангенциркуля, мы всегда начинаем с измерения в отметка ноль сантиметров. И мы заканчиваем наши измерения на нулевая отметка здесь, ноль на нониусной шкале. Итак, давайте получим измерение для наша основная шкала.

Самая большая метка на слева от конечной точки два, что означает два сантиметра. И затем оттуда, мы считаем количество миллиметровых отметок: один, два, три, четыре, пять, шесть, семь. Останавливаемся на той, что к слева от конечной точки. Это означает, что измерение равно двум сантиметров и семи миллиметров, или 0,7 сантиметра. Итак, в целом, основной масштаб измерение составляет 2,7 сантиметра.
Теперь, когда у нас есть это, мы можем использовать нониусную шкалу, чтобы получить еще более точные измерения. Цель нониусной шкалы состоит в том, чтобы для измерения расстояния здесь, между миллиметровой отметкой и нулевой точкой, что означает, что он измеряется между миллиметровыми отметками. Чтобы увидеть, как мы это делаем, у нас есть увеличенная часть шкалы нониуса, вот эта часть. Мы не показываем количество основная шкала над ней, потому что они нам не нужны. Нам просто нужны их линии.

Для измерения на нониусе шкале, мы должны найти, какая из линий на нониусной шкале и на основной шкале совпадать с ближайшим. Где линии совпадают, где мы найдем наше значение для шкалы нониуса. В данном случае мы видим, что это около девять делений на нониусной шкале, потому что линии там точно совпадают. Теперь каждая из этих строк на нониусная шкала, которых всего 10, представляет собой одну десятую миллиметра или в пересчете на одну сотую сантиметра.
