Как заплести порваный лебедочный трос?
| Диплом Гагаринское поле Сайт радиоэкспедиции RG50C Антенный календарь Чат на сайте | ||
Лично я применял и на 6мм, и на 8мм, и на 10мм тросах, и на «веткоотбойниках» – везде работает Огон – метод плетения – Сплесни, огоны, соединение канатов
Огон и его вариации досконально описаны в разных трудах. Надо заметь, что современные синтетические материалы довольно «скользкие», и для них необходимо как минимум пять полных пропусков для лучшей фиксации сплетения.
Для швартовки, буксирных тросов и других долгосрочных или важных устройств, рекомендуется делать 7-8 пропусков.
На изображениях показаны только два полных пропуска, а на последнем рисунке показаны четыре полных затянутых пропуска.

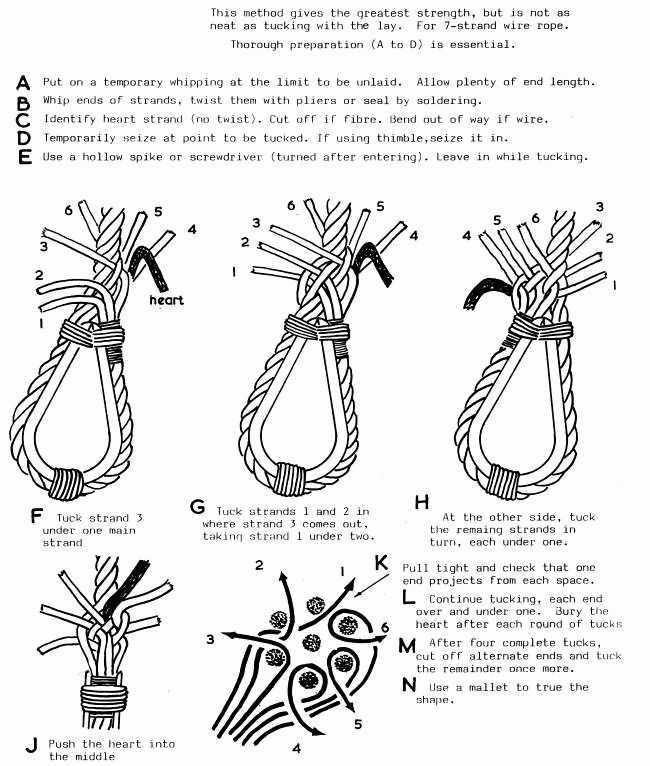

Огон – свойства прочной петли (Eye splice)
Огон – это метод образования петли на канате или тросе путём переплетения его прядей аналогично сплесню.
Правильной длиной для разделения на прядки будет длина в три раза большое диаметра на один пропуск, то есть на пять пропусков из веревки диаметром в 1 см оставляйте конец веревки длиной минимум 15-17 см, а для семи пропусков – как минимум 20-23 см. Сформируйте необходимый размер петли и пометьте веревку. На рисунке выше марка должна находиться на том месте, где должен быть первый пропуск.
Техника плетения: На плотной веревке или веревке большого диаметра может быть трудно или практически невозможно продеть прядку под коренной конец без специального приспособления.
Важно: Закрепите концы веревок подпалив их, наклеив липкую ленту или обмотав их по краю. Отмерьте нужное Вам расстояние для разделения на прядки и закрепите веревку на этой высоте липкой лентой или ниткой.
Огон – Образование прочной петли:
- Перевяжите веревку фиксирующей лентой.
- Распустите на пять пропусков, здесь показано четыре.
- Аккуратно разложите прядки.
- Проденьте одну прядку под один из коренных концов.
- Проденьте нижележащую прядку под лежащий рядом коренной конец.
- Теперь проденьте верхнюю прядку под верхний лежащий рядом коренной конец.
- Повторите этот процесс 3-5 раз для последующего набора веревок.
- Снимите фиксирующую ленту.
После того, как каждая прядка поддета, целесообразно подкрутить прядки для того, чтобы они сохранили свою первоначальную форму. После первого набора пропусков, прядки должны спокойно и аккуратно лечь на коренные элементы.
После того, как кончики веревок подготовлены и выбрано где и куда будет пропущена каждая прядка, довольно легко запутаться. Держите два других конца в руке, каждым концом обогнув главную веревку. Таким образом, они будут в правильном расположении, и Вы не запутаетесь какой кончик выбрать следующим.
Липкая лента: Один из самых простых способов – это обмотать конец веревки липкой лентой (справа). Это может помочь Вам создать короткое “острие”, которым Вы сможете поддевать прядку под коренные элементы.
Спица: Как альтернатива, используйте подходящую спицу для того, чтобы приподнять коренной конец (слева). В таком положении спица может находиться долго. Можно использовать в этих целях карандаши, ручки или плоскогубцы с заостренной носовой частью.
Трубчатый клин: Самым лучшим приспособлением, без сомнений, будет клин (справа), сделанный из алюминия заостренный конус с пустым телом. Клин можно вставить между коренными витками, и просто вставьте прядь в открытый конец клина.
Огон структура : Также как и в ткацком деле, каждая прядка должна пройти сначала под, а затем над очередным коренным концом. В процессе свободные концы веревок расходятся в разные стороны и становятся грязными. Обращайтесь с каждым концом аккуратно, чтобы он остался в своем первозданном состоянии.
Заканчивая плести огон: Если концы веревок были отрезаны на правильном расстоянии, все они уйдут в огон. Если они слишком длинны, намного легче сделать еще один пропуск, нежели подрезать их и поджигать, предотвращая от распускания. Подожженные концы обычно немного больше чем сама прядка, и это является хорошей дополнительной защитой для огона от распускания.
Плетем Огон заостряя концы: Есть распространенный метод плетения – постепенно заужать прядки для нескольких дополнительных пропусков. При использовании старых вариантов снастей, например, смоляной пеньки, получается очень элегантный и заостренный огон. Современные веревки довольно скользкие, это значит, что заостренные концы могут смещаться и выглядеть некрасиво.
Грамотное заострение отдельных прядок в наше время делается довольно редко, и не рекомендуется это делать любителям и дилетантам.Огон – внешний вид: После того, как сделано достаточное количество пропусков, отрежьте и подпалите конец пряди, затем продолжите плетение огона при помощи двух оставшихся прядок. Затем подрежьте и подпалите еще одну прядку, и, наконец, вплетите последнюю перед тем как поджигать кончик.
| Короткий сплесень → |
|---|
Двойная оплетка с проушиной – Atlantic Braids Ltd.
Крышка к сердцевине, сердцевина к крышке
Соединитель с двойной проушиной предназначен для канатов, изготовленных из нейлона, полиэстера, полиолефинов или комбинации этих волокон, и не предназначен для канатов, изготовленных из высокомодульных волокон.
Очень важно, чтобы в канатах с двойной оплеткой и плетеными сердечниками из высокомодульных волокон использовалось соединение с проушиной, зависящее от сердечника.
Краткое примечание по использованию веревки и технике безопасности
Препараты
Предметы, необходимые для этого соединения, включают…
- Веревка и соответствующий шнур
- Рулетка
- Маркер
- Лента
- Ножницы
Важно отметить, что когда мы ссылаемся на «волокно» или количество «длин веревки» в этих инструкциях по сращиванию, мы имеем в виду «полную длину веревки», которая рассчитывается как 21-кратный диаметр каната. Если вы используете фид для своих измерений, вы должны обязательно учитывать тип используемого фида, т. е. «половинный 10,5-кратный, длинный 14-кратный или полный фид 21-кратный».
Этап 1 – Измерения и маркировка
Шаг 1
Предыдущий размер
123456
- .
- Сделать «метку 1» на расстоянии 1 полной длины фиды от острого конца.
- Сформируйте желаемый глаз и сделайте «отметку 2» напротив «отметки 1».
- В месте «метки 2» осторожно вытолкните сердцевину и сделайте еще одну «метку 2» на сердцевине, как показано на рисунке. Эта отметка будет называться «основная отметка 2».
- Осторожно вытащите сердечник на «метке 2». Сделайте «метку сердцевины 3» на небольшом расстоянии от «метки сердцевины 2», подальше от горького конца.
- Теперь сделайте «выходную метку» на расстоянии 1 1/3 длины fid от «керновой метки 3».
Этап 2 — Крышка в сердцевину
Шаг 1
Предыдущий поставка
123
- Поместите горький конец крышки в конец FID, введите сердечную ценность в «Core Mark 3».
- Проведите устройство вверх по полости сердечника до «метки выхода сердечника».
- Немного вытяните крышку и снимите крышку.
Этап 3 – Сердечник в крышке
Шаг 1
Предыдущий поход
1234
- Поместите горькую конец сердечника в конце фид.
- Введите крышку на «метке 1».
- Проведите фид и сердечник вверх по выемке в крышке на 1/3 фида за «метку 2» на крышке и выйдите. Примечание. Выход на полную 1/3 длины фида может быть невозможен. В этих случаях выйдите не менее чем на 8 отмычек из «отметки обложки 2».
- Установить кроссовер.
Этап 4 – Коническая крышка
Шаг 1
Предыдущий поход
12345
- Приберите «Примечание», что законодательство было с тех пор, как это было на сцене.
- Отметьте V-образный набор/пару нитей в том месте, где покрытие выходит из сердцевины, отсчитайте более 4 проборов по направлению к горькому концу и отметьте следующую пару, затем отсчитайте 5, а затем 6 (как показано на рисунке).
- Аккуратно вытяните отмеченные пряди или просто обрежьте и удалите их.
- После того, как вы отрезали пряди, обрежьте оставшиеся пряди на горьком конце под углом.
- Удерживая точку пересечения, нанесите сердцевину на коническую крышку.
Этап 4 — Большое погребение
Шаг 1
Предыдущий поставка
12345
- Поместите петлю над точкой крючков и гладким/молочным покровом от LOOP.
- Во время доения крышки к петле натяните петлю, чтобы уменьшить диаметр закапываемого материала. См. дополнительные методы ниже.
- Точка пересечения теперь должна быть спрятана внутри линии стоя, а петля затянута, чтобы сформировать глаз нужного размера.
- Если все в порядке, отрежьте сердцевину в месте ее выхода из крышки.
- Поместите проушину обратно в точку крепления и потяните за веревку, чтобы втянуть короткий кусок сердечника в крышку.
- Готовый глаз должен выглядеть как на фото.
Дополнительные методы для установки проушины на веревке большего диаметра или немного более тугой плетеной веревке:
- Удерживая петлю/петлю в точке крепления, завяжите веревку простым узлом (сделанным на шаге 1 этапа). 1) к прочной фиксированной точке или к другой веревке с контролируемым натяжением или, в качестве альтернативы, заручиться помощью другого человека, чтобы он удерживал скользящий узел и тянул за веревку. Это помогает в двух отношениях: во-первых, дополнительное натяжение уменьшает диаметр сердцевины, покрытия и кроссовера, которые нужно заглубить, а во-вторых, это освобождает вас для использования обеих рук, чтобы доить покрытие от скользящего узла к глазу.
или
- С петлей/петлей ОТ анкерной точки привяжите веревку простым узлом (сделанным на шаге 1 этапа 1) к прочной фиксированной точке, теперь привяжите меньшую веревку к стороне крышки сделайте петлю рядом с точкой пересечения и натяните меньшую веревку, осторожно используя некоторое механическое преимущество, это освобождает вас, чтобы использовать обе руки, чтобы доить покрытие по направлению к глазу.
Конец
В. СП10(03/17)
0 ответов
Оставить комментарий
Хотите присоединиться к обсуждению?
Не стесняйтесь вносить свой вклад!
Наше местоположение
Свяжитесь с нами
Atlantic Braids Ltd.
#15 Concession Road 1, Chute à Blondeau, ON
K0B 1B0, Canada
Телефон: (613) 674-2728 Факс: (74-13) 96
Часы работы: с 8:00 до 17:00 пн.-чт. | 8:00 – 16:00 пт.
Контактная форма
Как соединить нейлоновые канаты с двойной оплеткой
Как вы предпочитаете привязывать веревку к чему-либо? Узлы распространены и популярны, но они могут снизить прочность на разрыв на целых 50%. Напротив, сращивание позволяет веревке сохранять полную прочность, но при этом позволяет людям делать петли на конце.
Соединение с проушиной является, пожалуй, наиболее распространенным типом соединения нейлоновых канатов с двойной оплеткой.
Этот метод заключается в том, как вы создаете петлю, которая может сохранять большую прочность, чем простой узел. Это также удобный пример сращивания веревки, который служит отличным введением в концепцию. Вот наше подробное руководство по изготовлению сращивания глаз.
Начальная маркировка
На первом этапе используется фид — конусообразный шип с полым концом, предназначенный для сращивания веревки, — но никакого фактического сращивания не происходит. Выровняв фиду рядом с веревкой, отмерьте одну длину фиды от конца веревки и отметьте ее маркером. Это точка А.
Используя эту отметку в качестве ориентира, сформируйте петлю нужного вам размера. Затем изогните его в форме буквы U и отметьте область точно напротив точки A. Теперь у вас есть точка B, где будет происходить большая часть следующих нескольких шагов.
Извлечение сердцевины
Согните веревку в точке B и начните разделять отдельные нити и пряди. Марлиншип может помочь, если ваши пальцы недостаточно ловкие.
Это может занять некоторое время, что является хорошим признаком того, что вы используете качественную веревку. В конце концов, вы доберетесь до более прочного куска — плетения сердцевины веревки. Вы не будете расставаться ни с какими собственными нитями и прядями.
Вместо этого вы будете вытягивать саму оплетку из слоев, которые обычно накладываются на нее. Вытяните часть сердечника, которая достигает ближайшего конца веревки. Как только все будет готово, поместите отметку на плетенке в том месте, где она встречается с точкой B. Назовем ее точкой Альфа, используя греческие буквы, чтобы отличить отметки сердцевины от отметок веревки.
Дополнительная маркировка
Важным термином, который вам необходимо знать для следующего шага, является «короткая длина фида». Это не расплывчатый дескриптор, а конкретная единица измерения, охватывающая примерно треть полной длины фида. Некоторые фиды имеют разметочные линии, а короткая длина — это расстояние между этими линиями и отверстием фида.
Вытяните еще одну часть основной оплетки и сделайте еще две отметки вдоль только что выставленного участка. Точка Бета находится на расстоянии одного короткого отрезка от точки Альфа. Точка Гамма находится на расстоянии одной полной длины плюс одна короткая длина от точки Бета.
Пробивание ядра
Вместо того, чтобы использовать его в качестве инструмента измерения, теперь вы будете использовать фид по его истинному назначению. Заклейте конец крышки веревки лентой и вставьте ее в фид. Затем проникните внутрь оплетки сердцевины с помощью фида в точке бета. Цель состоит в том, чтобы вытащить его в точке Гамма и продолжать тянуть, пока точка А не появится из отверстия, которое вы проделали.
Протягивая фид и чехол троса по внутренней части, вы также рискуете повредить оплетку сердечника. Аккуратно протяните ее, поправляя оплетку так, чтобы ничего не сжималось и не дергалось.
Сужение конца каната
Перед следующим шагом вы должны удалить несколько прядей из участка каната между кончиком и точкой А.
Видите ли вы рисунок в нейлоновой веревке с двойным плетением, с парами линий? двигаться вниз и чередовать то влево, то вправо? Отсчитайте пятый набор от кончика, затем дергайте его, пока он не выйдет в виде свободной струны.
Повторяйте это с каждыми пятью подходами примерно в дюйме от точки А — мы можем обозначить эту конечную точку точкой С. Этот отрезок веревки должен выглядеть как дерево, с нитями, похожими на ветви, расходящиеся во все стороны от постепенно сужающегося ствола. Возьмите ножницы и обрежьте веревку рядом с веревкой. Наконец, потяните за конец, пока секция не выпрямится.
Повторное соединение сердечника
Пришло время сердечнику снова войти в оболочку веревки, хотя бы частично. Теперь, когда конец покрытия веревки сужается, протяните его обратно через оплетку сердечника, пока не увидите, что точка C выходит из точки бета. Заклейте конец основной оплетки лентой, чтобы она не осыпалась. Затем пометьте точку D на расстоянии одного короткого отрезка шнура вниз от точки B.
Вставьте оплетку сердечника в датчик, затем вставьте шнур в точку C. Так же осторожно, как и прежде, аккуратно перемещайте оплетку дюйм за дюймом к ее предполагаемому выходу в Точка D. Если вы делаете это правильно, глаз должен стать очевидным.
Окончательная подготовка
Вы можете заметить сильное провисание как покрытия каната, так и оплетки сердечника из-за всего этого трения и скольжения. Разгладьте все это, пока его внешний вид не изменится с пушистого на нормальный. Вам нужно, чтобы все было красиво и плотно.
В последний раз сделаем еще одну отметку на косе. Точка Дельта проходит прямо там, где конец сердечника торчит из оболочки веревки. Вытащите еще немного жилы, затем обрежьте оплетку прямо в точке Дельта. Немного распутайте концы (удалите ленту, если вы еще этого не сделали), затем обрежьте их ножницами под углом 45 градусов.
Массирование веревки
Что нам делать со всей оставшейся косой? Мы сматываем ее обратно движением, называемым «массаж веревки».
