Как заплести стальной трос схема: Как заплести стальной трос – схема выполнения работ + Видео

alexxlab | 25.07.2023 | 0 | Разное

Как заплести стальной трос | Строительный портал

0 votes

+

Голос за!

–

Голос против!

Сталь – это материал, который прекрасно выдерживает самую большую нагрузку. Правильно сплетенные элементы формируют мощную опору. Зависимо от варианта плетения, для специальных требований и задач выбирают только определенную структуру. Но даже самый прочный стальной канат может оборваться, после чего возникает необходимость создания петли на конце. А произвести плетение стального троса вы можете самостоятельно, даже в полевых условиях.

Содержание:

1. Назначение стального троса
2. Конструкция стального троса
3. Разновидности строительных тросов
4. Использование стального троса
5. Плетение стального троса
6. Создание петли на тросе
7. Огон на стальном тросе

Назначение стального троса

Стальные тросы в большинстве случаев являются основным грузонесущим элементом транспортных, грузоподъемных и дорожных механизмов. Они свое применение нашли в таких отраслях, как нефтеперерабатывающая, угольная промышленность, сельскохозяйственное и транспортное машиностроение, строительная индустрия, речной и морской транспорт. Выбирают стальные тросы для использования, зависимо от характера и массы данного груза.

Основная сфера использования грузовых стальных тросов – это тяговые и подъемные промышленные механизмы. Это мостовые краны, буровые устройства, растяжки разного эксплуатационного назначения, экскаваторы, судовая система подъемного транспорта, нефтедобывающие устройства. Для передвижения объектов с людьми (подъемные механизмы шахт, лифты) выбирают грузолюдские канаты.

Арматурные стальные канаты применяются в основном для армирования железобетонных конструкций. Также в строительстве стальной трос используется в качестве несущих элементов различных конструкций, вспомогательного элемента землеройного оборудования. Благодаря надежной конструкции с легкость выдерживать стальной трос нагрузки, оказывающие в процессе строительных манипуляций, к примеру, подъем на высоту бетонных плит.

Из металлического троса изготавливают и канатные стропы — гибкие грузозахватные приспособления, которые необходимы для подвески груза к крюкам и прочим рабочим органам грузоподъемной машины. Стропы используются при выполнении погрузочно-разгрузочных работ и транспортировке особо крупногабаритных грузов, в которых присутствуют специальные петли, проушины и скобы для захвата.

Конструкция стального троса

Стальной канат представляет собой гибкое металлическое изделие, что производится из стальной проволоки и состоит из скрученных между собой прядей. Высокоуглеродистая оцинкованная проволока обычно имеет диаметр 0,4 – 3 миллиметра с пределом прочности при процедуре растяжения 130 – 200 кгс/мм2.

В средине тросы имеют сердечник. Сверху канат покрывается алюминием или цинком для придания нержавеющих свойств. Сердечник играет роль внутренней опоры для прядей, предохраняет их от проваливания к центру и нужен для сопротивления радиальному давлению жил при нагрузках на канат, не допуская поперечной деформации изделия. Его изготовляют из разных материалов: металлических, органических, натуральных или синтетических.

Органические сердечники изготавливают из пеньки, сизаля, манилы или хлопчатобумажной ткани, они способствуют формированию круглой формы каната и, будучи пропитанными противогнилостной смазкой (пушечной смазкой, вазелином, канатной мазью), уменьшают трение между проволоками. Минеральные сердечники изготовляют из асбеста и применяют в тросах, которые предназначены для работ в условии высоких температур. Смазка, которой пропитан минеральный сердечник, в процессе использования стального каната проникает в места между проволоками, при этом защищая его от коррозии.

Для наружного слоя принято использовать более толстую проволоку, поэтому стальной канат незаменим для работы, связанной с трением или в условии химических сред. Цинковое покрытие проволоки, которое повышает характеристики стального троса и предохраняет канат от ржавления, бывает трех разновидностей: ЛС – для легких условий, СС – для средних условий, ЖС – для жестких условий и использования в морской воде. Проволока производится трех марок: I, II и В. Наиболее качественной проволокой, которая обладает большой механической прочностью и вязкостью, является материал высшей марки В.

Конструкция троса обозначается тремя цифрами, выражающими число прядей, количество проволок в пряди и органических сердечников. К примеру, запись подобного вида «6 X 37 + 1 ОС» значит: шестипрядный трос, который имеет в пряди по 37 проволок и один органический сердечник. Чем больше в пряди проволок и чем меньше они имеют диаметр, тем стальной трос будет гибче.

Стальные канаты, кроме значительной несущей способности, отличаются высокой гибкостью. Одним из неоспоримых достоинств таких тросов является их устойчивость к резким динамическим нагрузкам. Так как износ данных изделий происходит постепенно, идентифицировать дефекты этих приспособлений вы сможете своевременно.

Разновидности строительных тросов

Зависимо от числа проволок в тросе, стальные канаты бывают различной гибкости — менее гибкие канаты из 42 проволок; гибкие стальные тросы из 72 проволок, в каждой пряди по 12 штучек вокруг пенькового сердечника; изделия повышенной гибкости, что свиты из 144 тонких проволок в каждой пряди по 24 вокруг пенькового сердечника.

Стальные тросы по конструкции делятся на три вида:

1. Канат одинарной свивки состоят из одной пряди, проволока которой имеет одинаковый диаметр и свита в один или несколько слоев (до четырех) по спирали вокруг одной проволоки.
2. Трос двойной свивки называют тросом тросовой работы. Он изготовляется свиванием в один или два слоя нескольких прядей вокруг одного металлического, минерального или органического сердечника.
3. Трехпрядные тросы свивают из нескольких тросов, которые называют в этом случае стрендями. Пряди канатов тройной и двойной свивки состоят из проволок, что могут иметь одинаковый или разный диаметр.

По уровню крутимости стальные тросы бывают крутящимися и малокрутящимися. По материалу сердечника каната – с металлическим сердечником (стальной однопрядный и стальной проволочный) и с органическим сердечником (волоконный, натуральный, синтетический, волоконный, волоконный армированный).

По сочетанию направлений свивки стальных тросов и его элементов канаты бывают:

• односторонней свивки: направление каната и свивки в пряди проволоки одинаковы;
• крестовой свивки: направление свивки проволок в прядях противоположно направлению свивки в канат прядей;
• комбинированной свивки: с одновременной практикой в канате прядей левого и правого направления свивки;
• тройной свивки: крестовой свивки с противоположным направлением свивки проволок и прядей.

Использование стального троса

Хочется вас заранее предостеречь от использования очень тонких канатов, хоть и цена стального троса в этом случае будет не слишком высокой. Также помните, что чем тоньше будет проволока, тем трос больше подвергается износу и коррозии. Самыми коррозионно-устойчивыми выступают тросы из нержавеющей или оцинкованной проволоки. Тросы из омедненной или неоцинкованной проволоки способны быстро покрываться ржавчиной и разрушаться, особенно в участках изгибов.

Наиболее надежным и функциональным в эксплуатации выступает оцинкованный стальной трос. Методика его изготовления состоит в специфическом переплетении стальной проволоки различного поперечного диаметра. Кроме этого, сердечник, что располагается в центральной части, для усиления стойкости к разным видам воздействий покрыт специальной смазкой и антигнилостной пропиткой.

Основной задачей ухода за стальным тросом в условиях их использования является сохранение структуры и формы изделия, которая была придана ему при изготовлении, и защита его от коррозионного и механического повреждения. При хранении каната, что намотан на барабан, его ось должна располагаться параллельно полу, на котором установлен барабан.

При длительном хранении изделия должны периодически осматриваться по наружному слою, на них также наносят сплошной непрерывной пленкой канатную смазку. В качестве смазки можно применять торсиол-55, торсиол-35, ГОСТ 20458-75, БОЗ-1 по техническим документам. Трос перед нанесением смазки нужно очистить от грязи и старой смазки разными способами. Наиболее простой — очистка с помощью хлопчатобумажных концов и стальных щеток. При её нанесении на трос температура смазки должна доходить до 80—100 градусов по Цельсию.

Плетение стального троса

Безусловно, канаты из стали имеют большую прочность. Однако если вы идентифицировали разрыв стального троса, нужно провести работу по его восстановлению, которая начинается с осмотра каната. В месте обрыва концы следует удалить ножницами по металлу или кусачками. Главное, чтобы концы каната были обрублены ровно.

Трос для этого помещают на грань двутавровой или швеллерной балки и перебирают с помощью молотка. Или отсекают ненужные части отрезным кругом, если в наличии имеется угловая шлифовальная машина, и утилизируют. Все работы с тросом в целях безопасности рекомендуется производить в рукавицах или перчатках.

Трос нужно расплести на длину 60—80 сантиметров и разделить на пряди. Затем одну прядь необходимо загнуть на расстоянии 30 сантиметров от целой части троса и оплести другой, продвигаясь к основной части стального троса.

С помощью монтировки канат нужно оплести еще на один-два витка свободным концом. Аналогичные действия следует проделать и со следующими прядями. Петля в итоге получится с некрасиво торчащими концами.

Один конец намотайте на две переплетенные ветви и спрячьте, другим концом обмотку производите в обратную сторону. А лучше заплетите имеющиеся три части, придав им форму обычной косички. С помощью третьей пряди нужно обмотать косичку, вплести в петлю и снова обернуть вокруг косички. Процедуру продолжают, пока будут иметься свободные концы, каждый прут при этом направляют навстречу предыдущему и внутрь косички заводят их концы.

Для исключения травм и большей надежности косичку рекомендуется зафиксировать в нескольких местах хомутами, роль которых могут выполнить куски стальной проволоки, что плотно наматывают плоскогубцами и прячут внутри косички. По окончании работы в целях безопасности косу обматывают изоляционной лентой, это показано на видео, как заплести стальной трос.

Для получения прочного и надежного соединения в процессе плетения стального троса нужно  создавать на пряди равномерную нагрузку и стремиться к их симметричной укладке. Причем это актуально для разных типов стальных канатов. В процессе работы рекомендуется периодически производить обжим мест переплетения.

Создание петли на тросе

В некоторых ситуациях появляется необходимость узнать, как заплести на стальном тросе петлю – при опускании погружных насосов, для создания растяжки для антенны и буксировочного троса. Завязать из стального каната узел не получится из-за его жесткости. А вот петлю на его конце вы сможете сделать достаточно аккуратную. Как и при плетении стального каната, нужно обрубить концы разлохмаченного троса. Положите трос на массивное основание и ударьте острым концом молотка несколько раз в одно место. Можете для этой цели использовать болгарку.

В итоге вы получите ровный, аккуратный конец каната без изломов. Расплетите стальной трос примерно на 60-80 сантиметров. При помощи отвертки нужно его разделить его на две части по толщине. При 7-прядном канате в одной части должны быть 4, а во второй части – 3 пряди. Обе части обмотайте вокруг друг друга и на конце стального троса сделайте петлю приблизительно 10 сантиметров в диаметре.

Учитывайте при этом сокращение диаметра петли каната в процессе плетения на размер толщины. Для формирования петли основную 4-прядную часть стального троса нужно согнуть навстречу 3-прядной части. В бороздки основной части каната уложите вторую часть троса.

Обкрутите вокруг черенка поочередно оставшиеся концы двух прядей, что сплетены. Далее каждую из четырех свободных прядей обмотайте поочередно вначале вокруг черенка, потом вплетите эту прядь в петлю и обмотайте снова вокруг черенка. Для надежной заделки петли обеспечьте на конце троса прохождение каждой пряди в петлю, по отношению к предыдущей, на встречном направлении.

Накройте концы предыдущих прядей стального каната последующими, пока в ваших руках свободными не останутся две пряди. Аккуратно их просуньте между прядями петли троса при помощи отвертки. Это место обмотайте изоляционной лентой. Также их можно заделать в сплющенные трубки. Таким способом у вас получится спрятать концы стального троса и сделать петлю на канате менее травмоопасной.

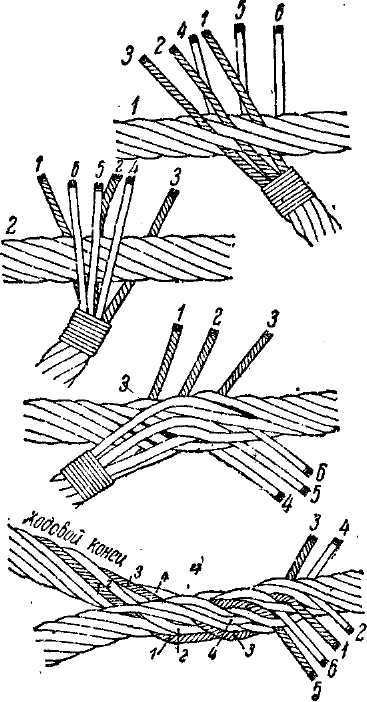

Огон на стальном тросе

Перед изготовлением огона нужно на определенном расстоянии от конца стального каната наложить прочную временную марку, закрепить концы прядей марками, а потом на пряди распустить концевую часть троса. Затем трос следует уложить в виде петли нужного размера и произвести пробивку ходовых прядей. Существует много методик пробивок, но мы рассмотрим только самый распространенный способ.

Удобно выполнить первую пробивку, если огон обращается своей изогнутой частью к рабочему, а ходовые пряди размещаются справа. Первую ходовую прядь проводите в трос против его спуска справа налево, под 3 коренные пряди. Пробивают пряди вторую и третью под две и одну пряди соответственно. Когда вы совершите пробивку первых 3 прядей, огон нужно перевернуть, после чего выполнить пробивку 4-ой и 5-ой ходовых прядей.

Прядь четвертую пробивают под две, а 5-ую — под одну прядь стального троса. Затем можно снова перевернуть огон и ему придать первоначальное положение, в трос пробить шестую ходовую прядь, которую вводят под одну прядь стального изделия по направлению его спуска. Этим завершается процедура первой пробивки.

При последующей пробивке каждую ходовую прядь вводят справа налево в канат по правилу «прядь через одну под две». По окончании процесса каждой пробивки пряди следует обтянуть, что можно выполнить, зависимо от толщины и прочности стального троса, вручную или же при помощи талей или тисков. Для уменьшения толщины стального каната в месте пробивки рекомендуются пробить три пряди четыре раза, а остальные – три. Обрубайте концы ходовых прядей у самого каната, после чего изделие клетнюется луженой проволокой.

Канат является сложным проволочным изделием, на плечи него ложится большая ответственность, поэтому качество стального каната должно быть на высоте, и так важно знать, как правильно заплести стальной трос или сделать петлю и огон на нем.

Как заплести стальной трос | Строительный портал

0 votes

+

Голос за!

–

Голос против!

Сталь – это материал, который прекрасно выдерживает самую большую нагрузку. Правильно сплетенные элементы формируют мощную опору. Зависимо от варианта плетения, для специальных требований и задач выбирают только определенную структуру. Но даже самый прочный стальной канат может оборваться, после чего возникает необходимость создания петли на конце. А произвести плетение стального троса вы можете самостоятельно, даже в полевых условиях.

Содержание:

1. Назначение стального троса
2. Конструкция стального троса
3. Разновидности строительных тросов
4. Использование стального троса
5. Плетение стального троса
6. Создание петли на тросе
7. Огон на стальном тросе

Назначение стального троса

Стальные тросы в большинстве случаев являются основным грузонесущим элементом транспортных, грузоподъемных и дорожных механизмов. Они свое применение нашли в таких отраслях, как нефтеперерабатывающая, угольная промышленность, сельскохозяйственное и транспортное машиностроение, строительная индустрия, речной и морской транспорт. Выбирают стальные тросы для использования, зависимо от характера и массы данного груза.

Основная сфера использования грузовых стальных тросов – это тяговые и подъемные промышленные механизмы. Это мостовые краны, буровые устройства, растяжки разного эксплуатационного назначения, экскаваторы, судовая система подъемного транспорта, нефтедобывающие устройства. Для передвижения объектов с людьми (подъемные механизмы шахт, лифты) выбирают грузолюдские канаты.

Арматурные стальные канаты применяются в основном для армирования железобетонных конструкций. Также в строительстве стальной трос используется в качестве несущих элементов различных конструкций, вспомогательного элемента землеройного оборудования. Благодаря надежной конструкции с легкость выдерживать стальной трос нагрузки, оказывающие в процессе строительных манипуляций, к примеру, подъем на высоту бетонных плит.

Из металлического троса изготавливают и канатные стропы — гибкие грузозахватные приспособления, которые необходимы для подвески груза к крюкам и прочим рабочим органам грузоподъемной машины. Стропы используются при выполнении погрузочно-разгрузочных работ и транспортировке особо крупногабаритных грузов, в которых присутствуют специальные петли, проушины и скобы для захвата.

Конструкция стального троса

Стальной канат представляет собой гибкое металлическое изделие, что производится из стальной проволоки и состоит из скрученных между собой прядей. Высокоуглеродистая оцинкованная проволока обычно имеет диаметр 0,4 – 3 миллиметра с пределом прочности при процедуре растяжения 130 – 200 кгс/мм2.

В средине тросы имеют сердечник. Сверху канат покрывается алюминием или цинком для придания нержавеющих свойств. Сердечник играет роль внутренней опоры для прядей, предохраняет их от проваливания к центру и нужен для сопротивления радиальному давлению жил при нагрузках на канат, не допуская поперечной деформации изделия. Его изготовляют из разных материалов: металлических, органических, натуральных или синтетических.

Органические сердечники изготавливают из пеньки, сизаля, манилы или хлопчатобумажной ткани, они способствуют формированию круглой формы каната и, будучи пропитанными противогнилостной смазкой (пушечной смазкой, вазелином, канатной мазью), уменьшают трение между проволоками. Минеральные сердечники изготовляют из асбеста и применяют в тросах, которые предназначены для работ в условии высоких температур. Смазка, которой пропитан минеральный сердечник, в процессе использования стального каната проникает в места между проволоками, при этом защищая его от коррозии.

Для наружного слоя принято использовать более толстую проволоку, поэтому стальной канат незаменим для работы, связанной с трением или в условии химических сред. Цинковое покрытие проволоки, которое повышает характеристики стального троса и предохраняет канат от ржавления, бывает трех разновидностей: ЛС – для легких условий, СС – для средних условий, ЖС – для жестких условий и использования в морской воде. Проволока производится трех марок: I, II и В. Наиболее качественной проволокой, которая обладает большой механической прочностью и вязкостью, является материал высшей марки В.

Конструкция троса обозначается тремя цифрами, выражающими число прядей, количество проволок в пряди и органических сердечников. К примеру, запись подобного вида «6 X 37 + 1 ОС» значит: шестипрядный трос, который имеет в пряди по 37 проволок и один органический сердечник. Чем больше в пряди проволок и чем меньше они имеют диаметр, тем стальной трос будет гибче.

Стальные канаты, кроме значительной несущей способности, отличаются высокой гибкостью. Одним из неоспоримых достоинств таких тросов является их устойчивость к резким динамическим нагрузкам. Так как износ данных изделий происходит постепенно, идентифицировать дефекты этих приспособлений вы сможете своевременно.

Разновидности строительных тросов

Зависимо от числа проволок в тросе, стальные канаты бывают различной гибкости — менее гибкие канаты из 42 проволок; гибкие стальные тросы из 72 проволок, в каждой пряди по 12 штучек вокруг пенькового сердечника; изделия повышенной гибкости, что свиты из 144 тонких проволок в каждой пряди по 24 вокруг пенькового сердечника.

Стальные тросы по конструкции делятся на три вида:

1. Канат одинарной свивки состоят из одной пряди, проволока которой имеет одинаковый диаметр и свита в один или несколько слоев (до четырех) по спирали вокруг одной проволоки.
2. Трос двойной свивки называют тросом тросовой работы. Он изготовляется свиванием в один или два слоя нескольких прядей вокруг одного металлического, минерального или органического сердечника.
3. Трехпрядные тросы свивают из нескольких тросов, которые называют в этом случае стрендями. Пряди канатов тройной и двойной свивки состоят из проволок, что могут иметь одинаковый или разный диаметр.

По уровню крутимости стальные тросы бывают крутящимися и малокрутящимися. По материалу сердечника каната – с металлическим сердечником (стальной однопрядный и стальной проволочный) и с органическим сердечником (волоконный, натуральный, синтетический, волоконный, волоконный армированный).

По сочетанию направлений свивки стальных тросов и его элементов канаты бывают:

• односторонней свивки: направление каната и свивки в пряди проволоки одинаковы;
• крестовой свивки: направление свивки проволок в прядях противоположно направлению свивки в канат прядей;
• комбинированной свивки: с одновременной практикой в канате прядей левого и правого направления свивки;
• тройной свивки: крестовой свивки с противоположным направлением свивки проволок и прядей.

Использование стального троса

Хочется вас заранее предостеречь от использования очень тонких канатов, хоть и цена стального троса в этом случае будет не слишком высокой. Также помните, что чем тоньше будет проволока, тем трос больше подвергается износу и коррозии. Самыми коррозионно-устойчивыми выступают тросы из нержавеющей или оцинкованной проволоки. Тросы из омедненной или неоцинкованной проволоки способны быстро покрываться ржавчиной и разрушаться, особенно в участках изгибов.

Наиболее надежным и функциональным в эксплуатации выступает оцинкованный стальной трос. Методика его изготовления состоит в специфическом переплетении стальной проволоки различного поперечного диаметра. Кроме этого, сердечник, что располагается в центральной части, для усиления стойкости к разным видам воздействий покрыт специальной смазкой и антигнилостной пропиткой.

Основной задачей ухода за стальным тросом в условиях их использования является сохранение структуры и формы изделия, которая была придана ему при изготовлении, и защита его от коррозионного и механического повреждения. При хранении каната, что намотан на барабан, его ось должна располагаться параллельно полу, на котором установлен барабан.

При длительном хранении изделия должны периодически осматриваться по наружному слою, на них также наносят сплошной непрерывной пленкой канатную смазку. В качестве смазки можно применять торсиол-55, торсиол-35, ГОСТ 20458-75, БОЗ-1 по техническим документам. Трос перед нанесением смазки нужно очистить от грязи и старой смазки разными способами. Наиболее простой — очистка с помощью хлопчатобумажных концов и стальных щеток. При её нанесении на трос температура смазки должна доходить до 80—100 градусов по Цельсию.

Плетение стального троса

Безусловно, канаты из стали имеют большую прочность. Однако если вы идентифицировали разрыв стального троса, нужно провести работу по его восстановлению, которая начинается с осмотра каната. В месте обрыва концы следует удалить ножницами по металлу или кусачками. Главное, чтобы концы каната были обрублены ровно.

Трос для этого помещают на грань двутавровой или швеллерной балки и перебирают с помощью молотка. Или отсекают ненужные части отрезным кругом, если в наличии имеется угловая шлифовальная машина, и утилизируют. Все работы с тросом в целях безопасности рекомендуется производить в рукавицах или перчатках.

Трос нужно расплести на длину 60—80 сантиметров и разделить на пряди. Затем одну прядь необходимо загнуть на расстоянии 30 сантиметров от целой части троса и оплести другой, продвигаясь к основной части стального троса. С помощью монтировки канат нужно оплести еще на один-два витка свободным концом. Аналогичные действия следует проделать и со следующими прядями. Петля в итоге получится с некрасиво торчащими концами.

Один конец намотайте на две переплетенные ветви и спрячьте, другим концом обмотку производите в обратную сторону. А лучше заплетите имеющиеся три части, придав им форму обычной косички. С помощью третьей пряди нужно обмотать косичку, вплести в петлю и снова обернуть вокруг косички. Процедуру продолжают, пока будут иметься свободные концы, каждый прут при этом направляют навстречу предыдущему и внутрь косички заводят их концы.

Для исключения травм и большей надежности косичку рекомендуется зафиксировать в нескольких местах хомутами, роль которых могут выполнить куски стальной проволоки, что плотно наматывают плоскогубцами и прячут внутри косички. По окончании работы в целях безопасности косу обматывают изоляционной лентой, это показано на видео, как заплести стальной трос.

Для получения прочного и надежного соединения в процессе плетения стального троса нужно  создавать на пряди равномерную нагрузку и стремиться к их симметричной укладке. Причем это актуально для разных типов стальных канатов. В процессе работы рекомендуется периодически производить обжим мест переплетения.

Создание петли на тросе

В некоторых ситуациях появляется необходимость узнать, как заплести на стальном тросе петлю – при опускании погружных насосов, для создания растяжки для антенны и буксировочного троса. Завязать из стального каната узел не получится из-за его жесткости. А вот петлю на его конце вы сможете сделать достаточно аккуратную. Как и при плетении стального каната, нужно обрубить концы разлохмаченного троса. Положите трос на массивное основание и ударьте острым концом молотка несколько раз в одно место. Можете для этой цели использовать болгарку.

В итоге вы получите ровный, аккуратный конец каната без изломов. Расплетите стальной трос примерно на 60-80 сантиметров. При помощи отвертки нужно его разделить его на две части по толщине. При 7-прядном канате в одной части должны быть 4, а во второй части – 3 пряди. Обе части обмотайте вокруг друг друга и на конце стального троса сделайте петлю приблизительно 10 сантиметров в диаметре.

Учитывайте при этом сокращение диаметра петли каната в процессе плетения на размер толщины. Для формирования петли основную 4-прядную часть стального троса нужно согнуть навстречу 3-прядной части. В бороздки основной части каната уложите вторую часть троса.

Обкрутите вокруг черенка поочередно оставшиеся концы двух прядей, что сплетены. Далее каждую из четырех свободных прядей обмотайте поочередно вначале вокруг черенка, потом вплетите эту прядь в петлю и обмотайте снова вокруг черенка. Для надежной заделки петли обеспечьте на конце троса прохождение каждой пряди в петлю, по отношению к предыдущей, на встречном направлении.

Накройте концы предыдущих прядей стального каната последующими, пока в ваших руках свободными не останутся две пряди. Аккуратно их просуньте между прядями петли троса при помощи отвертки. Это место обмотайте изоляционной лентой. Также их можно заделать в сплющенные трубки. Таким способом у вас получится спрятать концы стального троса и сделать петлю на канате менее травмоопасной.

Огон на стальном тросе

Перед изготовлением огона нужно на определенном расстоянии от конца стального каната наложить прочную временную марку, закрепить концы прядей марками, а потом на пряди распустить концевую часть троса. Затем трос следует уложить в виде петли нужного размера и произвести пробивку ходовых прядей. Существует много методик пробивок, но мы рассмотрим только самый распространенный способ.

Удобно выполнить первую пробивку, если огон обращается своей изогнутой частью к рабочему, а ходовые пряди размещаются справа. Первую ходовую прядь проводите в трос против его спуска справа налево, под 3 коренные пряди. Пробивают пряди вторую и третью под две и одну пряди соответственно. Когда вы совершите пробивку первых 3 прядей, огон нужно перевернуть, после чего выполнить пробивку 4-ой и 5-ой ходовых прядей.

Прядь четвертую пробивают под две, а 5-ую — под одну прядь стального троса. Затем можно снова перевернуть огон и ему придать первоначальное положение, в трос пробить шестую ходовую прядь, которую вводят под одну прядь стального изделия по направлению его спуска. Этим завершается процедура первой пробивки.

При последующей пробивке каждую ходовую прядь вводят справа налево в канат по правилу «прядь через одну под две». По окончании процесса каждой пробивки пряди следует обтянуть, что можно выполнить, зависимо от толщины и прочности стального троса, вручную или же при помощи талей или тисков. Для уменьшения толщины стального каната в месте пробивки рекомендуются пробить три пряди четыре раза, а остальные – три. Обрубайте концы ходовых прядей у самого каната, после чего изделие клетнюется луженой проволокой.

Канат является сложным проволочным изделием, на плечи него ложится большая ответственность, поэтому качество стального каната должно быть на высоте, и так важно знать, как правильно заплести стальной трос или сделать петлю и огон на нем.

FUA/FUH Высокотехнологичная плетеная веревка с защитой от скручивания

Перейти к содержимому

Канат из оцинкованной стали с защитой от скручивания, состоящий из плетеных прядей. Высокотехнологичная версия, изготовленная из стальных прядей с высокой прочностью на растяжение, обеспечивающая более высокие рабочие и разрушающие нагрузки при той же линейной массе.

Примечание: секции поставляются с проушинами для следующих моделей:

• 21000020 для диаметров
  1/4–3/8 дюйма (06–12 мм)
• 21000030 для диаметров
  1/2-11/16 дюйма (13-18 мм)
• 21000010 для диаметров
  3/4-1 -1/4 дюйма (20-31 мм)

Скачать PDF

Стандарт – FUA

Оцинкованный стальной канат с защитой от скручивания, состоящий из плетеных прядей.

Преимущества:

• Высокая гибкость
• Полная устойчивость к вращению
• Однородное распределение давления между элементарными проводами
• Повышение эффективности при натяжке
• Пряди с отдельными оцинкованными элементарными проволоками

Модели FUA

Модель FUA	Номинальный диаметр дюймов (мм)	Ориентировочная линейная масса со смазкой* фунтов/фут (кг/м)	Минимальная разрывная нагрузка фунтов (кН)	Стандартная длина** футов (м)
ФУА006	1/4 (6)	0,07 (0,11)	4833 (22,9)	5906-11811 (1800-3600)
ФУА008	5/16 (8)	0,15 (0,22)	9577 (42,6)	5249 (1600)
FUA611	7/16 (11)	0,24 (0,36)	15287 (75)	3937 (1100)
FUA613	1/2 (13)	0,34 (0,50)	22706 (105)	2625-5249 (800-1600)
21000114	19/32 (15)	0,48 (0,71)	35969 (150)	2953-5905 (900-1800)
21000117	16. 11 (18)	0,72 (1,07)	47660 (225)	3937 (1200)
FUA621	3/4 (21)	0,96 (1,43)	58900 (300)	2953 (900)
FUA623	7/8 (23)	1,16 (1,72)	71939 (360)	2625 (800)
FUA625	15/16 (25)	1,34 (2,00)	83404 (420)	2297 (700)
FUA628	1- 1/8 (28)	1,73 (2,57)	107684 (540)	1969 (600)

*В зависимости от производственных вариаций погонная масса может измениться
**Канат также доступен в более длинных непрерывных отрезках (без соединителей) до 22966 футов (7000 м)

High Tech – FUH

Канат, обладающий теми же технологическими преимуществами, что и канат FUX, но изготовленный из высокопрочных стальных прядей, обеспечивающих более высокие рабочие и разрывные нагрузки при той же линейной массе.

Модели FUH

Модель FUH	Номинальный диаметр дюймов (мм)	Ориентировочная линейная масса со смазкой* фунтов/фут (кг/м)	Минимальная разрывная нагрузка фунтов (кН)	Стандартная длина** футов (м)
21000850	32.11 (9)	0,17 (0,25)	13489 (60)	5249 (1600)
21000852	1/2 (13)	0,34 (0,50)	27202 (121)	2625-5249 (800-1600)
21000854	5/8 (16)	0,51 (0,76)	41140 (183)	2953 (900)
21000856	11/16 (18)	0,68 (1,01)	54629 (243)	2625 (800)
21000858	7/8 (22)	0,99 (1,48)	80482 (358)	2953 (900)
21000860	31/32 (25)	1,36 (2,02)	107908 (480)	2625 (800)
21000862	1 1/4 (31)	2,02 (3,00)	160289 (713)	1640 (500)

*В зависимости от производственных изменений линейная масса может измениться
**Канат также доступен в более длинных непрерывных отрезках (без соединителей) до 22966 футов (7000 м)

Галерея

Ссылка для загрузки страницы Перейти к началу

производителей оплеток | Поставщики проволочных стренг

Конструкция плетеной проволоки

Медь, которая может быть голой или покрытой, часто используется для изготовления плетеной проволоки. Луженая медь является наиболее популярной альтернативой, хотя также доступна посеребренная и никелированная медь из-за их превосходной проводимости, коррозионной стойкости и простоты пайки. Несколько нитей тонкой гибкой проволоки являются предшественниками плетеной проволоки.

Количество держателей плетельной машины влияет на размер проволочной оплетки. Машина обычно имеет шестнадцать, двадцать четыре или сорок восемь держателей. У каждого держателя есть катушка, которая может обрабатывать от одной до шестнадцати прядей проволоки или более, в зависимости от машины. Информация о конструкции в спецификациях оплетки покажет, сколько несущих и проводов на опору используется для создания конкретной оплетки. Обычно конструкция представлена ​​тремя целыми числами (например, 24-4-36). В этом случае последовательность этих чисел будет представлять:

• Количество держателей – 24.
• На каждом держателе имеется четыре провода.
• Калибр (AWG) каждого провода равен 36 (некоторые могут указывать диаметр в мм).

Большое колесо, называемое шпилем, перемещает проволоку через плетельную машину. Прижимной ролик на шпиле сплющивает круглую оплетку в плоскую плетеную проволоку. Плоская оплетка имеет ту же прочность и гибкость, что и круглая оплетка, но проводит электричество с меньшим сопротивлением из-за большей площади поверхности.

Несколько позывных кодов идентифицируют проволочные оплетки, в том числе хорошо известную оплетку AA59569 mil-spec, которая когда-то подпадала под военную спецификацию QQ-B-575. Проволочная оплетка доступна как в круглом, так и в плоском вариантах. Обычное сетчатое табличное расположение нескольких крошечных проводов плотно сплетено для формирования экрана, окружающего проводник. В некоторых конструкциях его можно сплющить для достижения необходимой ширины. Тонкое изоляционное покрытие покрывает оплётку кабеля и другие внутренние детали.

Процесс изготовления плетеной проволоки

Процесс создания плетеной проволоки начинается с намотки многочисленных прядей тонкой проволоки на быстро вращающиеся катушки. Затем проволока сплетается в нить и гибкую оплетку с помощью вращающейся катушки по кругу вокруг сердечника.

Держатели плетельной машины определяют размер проволоки. Это важный компонент плетельной машины, который имеет несколько применений. Он фиксирует проволочную бобину, поддерживает постоянное натяжение даже при ее разрыве и компенсирует несоответствие длины.

Плетельная машина может иметь 16, 24 или 48 держателей в зависимости от машины. Каждый держатель имеет бобину и может нести от 1 до 16 жил проволоки, а возможно и больше.

Использование плетеной проволоки

От горнодобывающей промышленности до аэрокосмической отрасли плетеная проволока незаменима во многих отраслях промышленности. Одним из наиболее часто упоминаемых преимуществ плетеной проволоки является гибкость. Его конструкция может двигаться в диапазоне, в котором сплошная проволока не может работать из-за переплетения тонких нитей.

Трубчатая плетеная проволока является хорошим экранирующим материалом для кабелей, так как сохраняет их гибкость и защищает от коррозии, ударов и электрических полей. Медная оплетка, в частности, широко используется в коаксиальных кабелях в качестве токопроводящего барьера. Кроме того, в современных цепях часто используются плетеные провода, поскольку они могут выдерживать широкий диапазон напряжений, включая колебания напряжения, благодаря скрутке и высокой проводимости меди.

Как и его трубчатый родственник, плоский плетеный провод имеет множество применений в коммерческих и промышленных условиях. Из-за своей адаптируемости и способности выдерживать удары и вибрацию, это обычный выбор для заземления. Учитывая, что более широкая поверхность ремешка имеет более низкое сопротивление радиочастотам (РЧ), это особенно полезно в радиосредах. Плоская оплетка также часто используется в системах молниезащиты. Поскольку оплетка обеспечивает путь молнии к земле с низким сопротивлением и практически не выделяет тепла, она является важным компонентом безопасности. С помощью этой функции можно избежать опасных ситуаций, которые могут привести к пожару, а также защитить здания от риска удара молнии.
