Простой огон на стальном тросе

Выполнение. Прежде чем приступить к изготовлению огона, необходимо на некотором расстоянии от конца троса наложить временную, но прочную марку, закрепить марками концы прядей; а затем распустить на пряди концевую часть троса. После этого трос укладывается в виде петли нужных размеров и производится пробивка ходовых прядей.

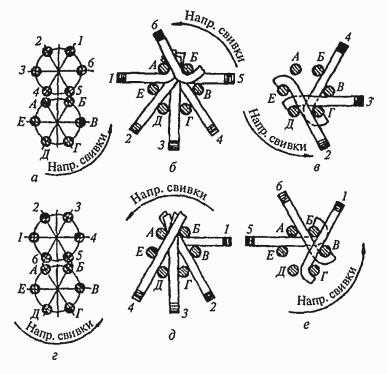

Существует несколько способов первой и последующих пробивок, но ниже описывается только наиболее распространенный способ.

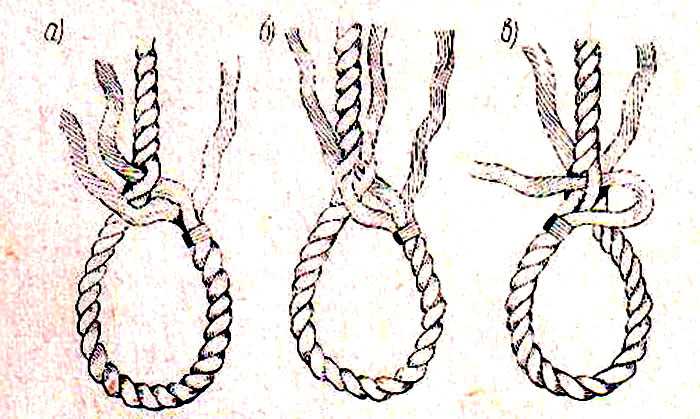

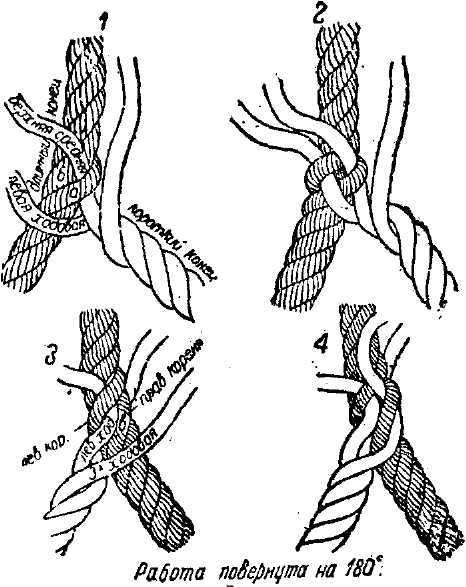

Первую пробивку удобно выполнять, если огон обращен к работающему своей изогнутой частью, а ходовые пряди расположены справа. Первая ходовая прядь проводится в трос справа налево, против спуска троса, под три коренные пряди. Вторая и третья ходовые; пряди пробиваются соответственно под две и одну пряди (рис. 3.а, пряди 1, 2, 3).

Когда пробивка первых трех прядей будет закончена, огон необходимо перевернуть, после чего выполняется пробивка четвертой и пятой ходовых прядей.

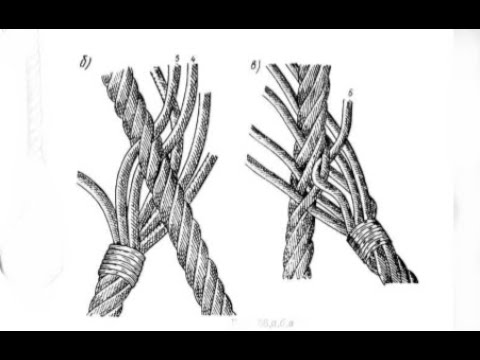

Четвертая прядь пробивается под две, а пятая — под одну прядь троса (рис. 3.б, пряди 4 и 5).

Затем необходимо вновь перевернуть огон, придав ему первоначальное положение, и пробить в трос шестую ходовую прядь. Она вводится под одну прядь троса по направлению его спуска (рис. 3.в, прядь 6). Этим завершается первая пробивка.

При последующих пробивках каждая ходовая прядь вводится в трос справа налево по правилу «через одну прядь под две» (рис. 3.г). По окончании каждой пробивки пряди должны быть обтянуты, что выполняется, в зависимости от толщины троса, вручную или же с помощью тисков или талей.

Для постепенного уменьшения толщины троса в месте пробивки рекомендуются три пряди пробить четыре раза, а остальные – только три.

Концы ходовых прядей обрубаются непосредственно у самого троса, после чего трос клетнюется луженой проволокой.

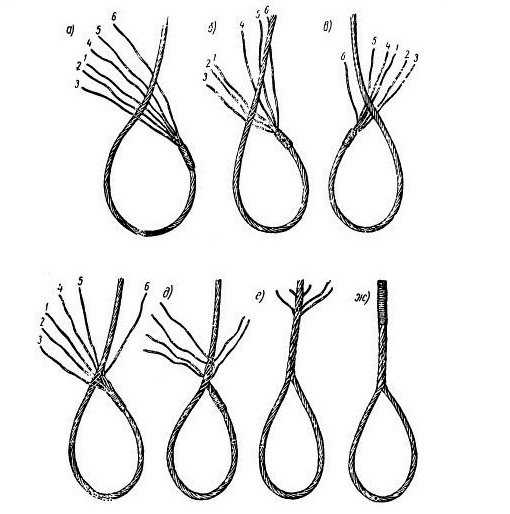

Законченный огон на стальном тросе показан на рис. 3.д.

Применение. Простой огон изготовляется на швартовных и буксирных тросах, на стальных стропах и пр.

www.muzel.ru

Как заплести синтетический (кевларовый) трос

Преимущества синтетического (кевларового) троса перед металлическим известны большинству джиперов. Это и плавучесть и гибкость и безопасность для рук. При этом, синтетика ни сколько не уступает в прочности металлическим тросам. Важно перед использованием синтетического троса заменить ролики на клюз, чтобы исключить закусывание троса в углах между роликами.

Но вот как же заплести синтетический трос, как его срастить – не всегда известно начинающим джзиперам. Поэтому предлагаем вашему вниманию статью Андрея Форосенко, а также видео-инструкцию.

Петля для крюка

Процедура заплетания синтетического троса, он же так называемый «кевлар» казалась мне чрезвычайно простой, чтобы описывать.

Тем не менее вопросы возникают: как сделать петлю, как стростить оборванный трос.

Отчего собственно возник вопрос в заплетании? Почему не связать трос узлом?

Любой канат, будь то стальной или синтетический, плетеный или крученый в месте узла теряет до 50% прочности. Кроме того, узел невозможно развязать и тем более намотать на барабан лебёдки.

рис 1.

Прежде чем начать какие-либо действия с «синтетикой» необходимо её отрезать и заделать конец. В месте, где предполагается делать разрез, плотно наматываем скотч или изоленту. Острым ножом, орудуя как пилкой перерезаем по середине намотанного скотча, так чтобы при разрезании оба хвоста остались заделанными (рис. 1)

Для упрощения дальнейших работ конец можно дополнительно обмотать скотчем в пол перекрытия, а висящий край скрутить и оплавить. Получается стрела.

В отличии от стального троса «синтетику» можно заплетать не распуская пряди.

«Синтетика», как правило, имеет 12-ти прядное плетение «колодцем». При движении противоположном натягиванию трос превращается в оплётку. Теория проста – при натяжении троса находящийся внутри конец будет зажиматься усилием пропорциональным натяжению троса. Воспользуемся этим.

Перед началом заделки троса можем продеть его в замкнутый крюк или в петлю корозащитной стропы. Использовать замкнутый, то есть несъёмный крюк на кевларе я не рекомендую. В отличии от разъёмного крюка, замыкающегося цилиндрическим пальцем, литой крюк имеет неровности в петле, которые будут перетирать трос. Использование коуша я то же не рекомендую, так как он вместо предохранения троса под нагрузкой может согнуться и острыми краями его повредить. Если коуш и не повредит трос, то скорее всего вывалится при первом же лебежении.

В месте изгиба (крепления крюка) трос рвётся и изнашивается редко, быстрее он порвётся где-то в другом месте.

рис 2.

рис 3.

рис 4.

рис 5.

Не менее чем в 40 см. от конца просовываем острый конец внутрь троса между прядей (рис. 2,3). Вытаскиваем кончик троса так же между прядей в 10-15 сантиметрах (рис.4). Теперь протягиваем весь лишний хвост и формируем нужного размера петлю. Оптимально сделать петлю диаметром 3-5 см. Для увеличения трения, чтобы обеспечить максимальную прочность заделки проденем конец сквозь трос. Продеть надо трос именно через центр, так чтобы по бокам осталось по шесть прядей (рис. 6).

рис 6.

рис 7.

рис 8.

рис 9.

Теперь снова проденем конец в сердцевину троса (рис. 7,8). Если конец достаточно длинный то за один раз продеть его полностью не получится. Можно делать выходы каждые 10-15 сантиметров и повторять операцию. После того как хвостик окажется полностью внутри троса можно трос натянуть. Полученный результат рис. 9.

Как закрепить трос на барабане.

Наиболее просто это сделать на лебёдке Come Up 9000. Закрепляемый конец необходимо плотно замотать изолентой и как стальной затянуть фиксирующим винтом.

В механических лебёдках вообще не требуется ничего изобретать – трос крепится так же как и стальной, в специальные зажимы.

А для лебёдок Warn необходимо использовать электрическую клемму. Трос как электропровод заклёпывается внутрь клеммы и крепится за ушко к стандартному креплению на барабане. Для закрепления троса нужно использовать винт со сферической шляпкой, это предотвратит его выдавливание тросом при нагрузке и порчу троса об острые грани обычного винта.

Как срастить оборванный синтетический трос.

рис 10.

рис 11.

рис 12.

Отступаем от концов 30-50 сантиметров и просовываем сперва первый трос во второй (рис. 10), потом второй в первый (рис. 11). Достаточно сделать по два-три стежка (рис. 12) и свободные концы заправить как и в случае с заплетанием петли, внутрь троса (рис. 13). Полученный «узел» имеет прочность троса (рис. 14).

рис 13.

рис 14.

Андрей Форосенко © Ноябрь 2006.

Также вашему вниманию представим видео-пособие по заплетению синтетического троса. В нем процесс немного отличается от описанного в статье.

Также рекомендуем к прочтению заметку бывалого джипера Сергея Фролова.

www.puzoterok.net

Статьи по теме

Сталь – это материал, который прекрасно выдерживает самую большую нагрузку. Правильно сплетенные элементы формируют мощную опору. Зависимо от варианта плетения, для специальных требований и задач выбирают только определенную структуру. Но даже самый прочный стальной канат может оборваться, после чего возникает необходимость создания петли на конце. А произвести плетение стального троса вы можете самостоятельно, даже в полевых условиях.

Содержание:

Назначение стального троса

Стальные тросы в большинстве случаев являются основным грузонесущим элементом транспортных, грузоподъемных и дорожных механизмов. Они свое применение нашли в таких отраслях, как нефтеперерабатывающая, угольная промышленность, сельскохозяйственное и транспортное машиностроение, строительная индустрия, речной и морской транспорт. Выбирают стальные тросы для использования, зависимо от характера и массы данного груза.

Основная сфера использования грузовых стальных тросов – это тяговые и подъемные промышленные механизмы. Это мостовые краны, буровые устройства, растяжки разного эксплуатационного назначения, экскаваторы, судовая система подъемного транспорта, нефтедобывающие устройства. Для передвижения объектов с людьми (подъемные механизмы шахт, лифты) выбирают грузолюдские канаты.

Арматурные стальные канаты применяются в основном для армирования железобетонных конструкций. Также в строительстве стальной трос используется в качестве несущих элементов различных конструкций, вспомогательного элемента землеройного оборудования. Благодаря надежной конструкции с легкость выдерживать стальной трос нагрузки, оказывающие в процессе строительных манипуляций, к примеру, подъем на высоту бетонных плит.

Из металлического троса изготавливают и канатные стропы — гибкие грузозахватные приспособления, которые необходимы для подвески груза к крюкам и прочим рабочим органам грузоподъемной машины. Стропы используются при выполнении погрузочно-разгрузочных работ и транспортировке особо крупногабаритных грузов, в которых присутствуют специальные петли, проушины и скобы для захвата.

Конструкция стального троса

Стальной канат представляет собой гибкое металлическое изделие, что производится из стальной проволоки и состоит из скрученных между собой прядей. Высокоуглеродистая оцинкованная проволока обычно имеет диаметр 0,4 – 3 миллиметра с пределом прочности при процедуре растяжения 130 – 200 кгс/мм2.

В средине тросы имеют сердечник. Сверху канат покрывается алюминием или цинком для придания нержавеющих свойств. Сердечник играет роль внутренней опоры для прядей, предохраняет их от проваливания к центру и нужен для сопротивления радиальному давлению жил при нагрузках на канат, не допуская поперечной деформации изделия. Его изготовляют из разных материалов: металлических, органических, натуральных или синтетических.

Органические сердечники изготавливают из пеньки, сизаля, манилы или хлопчатобумажной ткани, они способствуют формированию круглой формы каната и, будучи пропитанными противогнилостной смазкой (пушечной смазкой, вазелином, канатной мазью), уменьшают трение между проволоками. Минеральные сердечники изготовляют из асбеста и применяют в тросах, которые предназначены для работ в условии высоких температур. Смазка, которой пропитан минеральный сердечник, в процессе использования стального каната проникает в места между проволоками, при этом защищая его от коррозии.

Для наружного слоя принято использовать более толстую проволоку, поэтому стальной канат незаменим для работы, связанной с трением или в условии химических сред. Цинковое покрытие проволоки, которое повышает характеристики стального троса и предохраняет канат от ржавления, бывает трех разновидностей: ЛС – для легких условий, СС – для средних условий, ЖС – для жестких условий и использования в морской воде. Проволока производится трех марок: I, II и В. Наиболее качественной проволокой, которая обладает большой механической прочностью и вязкостью, является материал высшей марки В.

Конструкция троса обозначается тремя цифрами, выражающими число прядей, количество проволок в пряди и органических сердечников. К примеру, запись подобного вида «6 X 37 + 1 ОС» значит: шестипрядный трос, который имеет в пряди по 37 проволок и один органический сердечник. Чем больше в пряди проволок и чем меньше они имеют диаметр, тем стальной трос будет гибче.

Стальные канаты, кроме значительной несущей способности, отличаются высокой гибкостью. Одним из неоспоримых достоинств таких тросов является их устойчивость к резким динамическим нагрузкам. Так как износ данных изделий происходит постепенно, идентифицировать дефекты этих приспособлений вы сможете своевременно.

Разновидности строительных тросов

Зависимо от числа проволок в тросе, стальные канаты бывают различной гибкости — менее гибкие канаты из 42 проволок; гибкие стальные тросы из 72 проволок, в каждой пряди по 12 штучек вокруг пенькового сердечника; изделия повышенной гибкости, что свиты из 144 тонких проволок в каждой пряди по 24 вокруг пенькового сердечника.

Стальные тросы по конструкции делятся на три вида:

  1. Канат одинарной свивки состоят из одной пряди, проволока которой имеет одинаковый диаметр и свита в один или несколько слоев (до четырех) по спирали вокруг одной проволоки.
  2. Трос двойной свивки называют тросом тросовой работы. Он изготовляется свиванием в один или два слоя нескольких прядей вокруг одного металлического, минерального или органического сердечника.
  3. Трехпрядные тросы свивают из нескольких тросов, которые называют в этом случае стрендями. Пряди канатов тройной и двойной свивки состоят из проволок, что могут иметь одинаковый или разный диаметр.

По уровню крутимости стальные тросы бывают крутящимися и малокрутящимися. По материалу сердечника каната – с металлическим сердечником (стальной однопрядный и стальной проволочный) и с органическим сердечником (волоконный, натуральный, синтетический, волоконный, волоконный армированный).

По сочетанию направлений свивки стальных тросов и его элементов канаты бывают:

  • односторонней свивки: направление каната и свивки в пряди проволоки одинаковы;
  • крестовой свивки: направление свивки проволок в прядях противоположно направлению свивки в канат прядей;
  • комбинированной свивки: с одновременной практикой в канате прядей левого и правого направления свивки;
  • тройной свивки: крестовой свивки с противоположным направлением свивки проволок и прядей.
Использование стального троса

Хочется вас заранее предостеречь от использования очень тонких канатов, хоть и цена стального троса в этом случае будет не слишком высокой. Также помните, что чем тоньше будет проволока, тем трос больше подвергается износу и коррозии. Самыми коррозионно-устойчивыми выступают тросы из нержавеющей или оцинкованной проволоки. Тросы из омедненной или неоцинкованной проволоки способны быстро покрываться ржавчиной и разрушаться, особенно в участках изгибов.

Наиболее надежным и функциональным в эксплуатации выступает оцинкованный стальной трос. Методика его изготовления состоит в специфическом переплетении стальной проволоки различного поперечного диаметра. Кроме этого, сердечник, что располагается в центральной части, для усиления стойкости к разным видам воздействий покрыт специальной смазкой и антигнилостной пропиткой.

Основной задачей ухода за стальным тросом в условиях их использования является сохранение структуры и формы изделия, которая была придана ему при изготовлении, и защита его от коррозионного и механического повреждения. При хранении каната, что намотан на барабан, его ось должна располагаться параллельно полу, на котором установлен барабан.

При длительном хранении изделия должны периодически осматриваться по наружному слою, на них также наносят сплошной непрерывной пленкой канатную смазку. В качестве смазки можно применять торсиол-55, торсиол-35, ГОСТ 20458-75, БОЗ-1 по техническим документам. Трос перед нанесением смазки нужно очистить от грязи и старой смазки разными способами. Наиболее простой — очистка с помощью хлопчатобумажных концов и стальных щеток. При её нанесении на трос температура смазки должна доходить до 80—100 градусов по Цельсию.

Плетение стального троса

Безусловно, канаты из стали имеют большую прочность. Однако если вы идентифицировали разрыв стального троса, нужно провести работу по его восстановлению, которая начинается с осмотра каната. В месте обрыва концы следует удалить ножницами по металлу или кусачками. Главное, чтобы концы каната были обрублены ровно.

Трос для этого помещают на грань двутавровой или швеллерной балки и перебирают с помощью молотка. Или отсекают ненужные части отрезным кругом, если в наличии имеется угловая шлифовальная машина, и утилизируют. Все работы с тросом в целях безопасности рекомендуется производить в рукавицах или перчатках.

Трос нужно расплести на длину 60—80 сантиметров и разделить на пряди. Затем одну прядь необходимо загнуть на расстоянии 30 сантиметров от целой части троса и оплести другой, продвигаясь к основной части стального троса. С помощью монтировки канат нужно оплести еще на один-два витка свободным концом. Аналогичные действия следует проделать и со следующими прядями. Петля в итоге получится с некрасиво торчащими концами.

Один конец намотайте на две переплетенные ветви и спрячьте, другим концом обмотку производите в обратную сторону. А лучше заплетите имеющиеся три части, придав им форму обычной косички. С помощью третьей пряди нужно обмотать косичку, вплести в петлю и снова обернуть вокруг косички. Процедуру продолжают, пока будут иметься свободные концы, каждый прут при этом направляют навстречу предыдущему и внутрь косички заводят их концы.

Для исключения травм и большей надежности косичку рекомендуется зафиксировать в нескольких местах хомутами, роль которых могут выполнить куски стальной проволоки, что плотно наматывают плоскогубцами и прячут внутри косички. По окончании работы в целях безопасности косу обматывают изоляционной лентой, это показано на видео, как заплести стальной трос.

Для получения прочного и надежного соединения в процессе плетения стального троса нужно  создавать на пряди равномерную нагрузку и стремиться к их симметричной укладке. Причем это актуально для разных типов стальных канатов. В процессе работы рекомендуется периодически производить обжим мест переплетения.

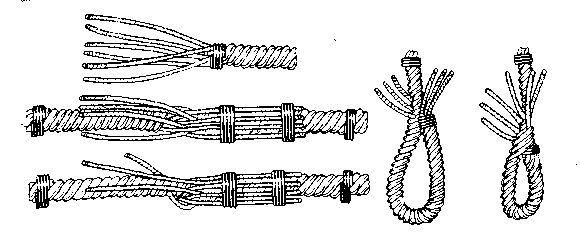

Создание петли на тросе

В некоторых ситуациях появляется необходимость узнать, как заплести на стальном тросе петлю – при опускании погружных насосов, для создания растяжки для антенны и буксировочного троса. Завязать из стального каната узел не получится из-за его жесткости. А вот петлю на его конце вы сможете сделать достаточно аккуратную. Как и при плетении стального каната, нужно обрубить концы разлохмаченного троса. Положите трос на массивное основание и ударьте острым концом молотка несколько раз в одно место. Можете для этой цели использовать болгарку.

В итоге вы получите ровный, аккуратный конец каната без изломов. Расплетите стальной трос примерно на 60-80 сантиметров. При помощи отвертки нужно его разделить его на две части по толщине. При 7-прядном канате в одной части должны быть 4, а во второй части – 3 пряди. Обе части обмотайте вокруг друг друга и на конце стального троса сделайте петлю приблизительно 10 сантиметров в диаметре.

Учитывайте при этом сокращение диаметра петли каната в процессе плетения на размер толщины. Для формирования петли основную 4-прядную часть стального троса нужно согнуть навстречу 3-прядной части. В бороздки основной части каната уложите вторую часть троса.

Обкрутите вокруг черенка поочередно оставшиеся концы двух прядей, что сплетены. Далее каждую из четырех свободных прядей обмотайте поочередно вначале вокруг черенка, потом вплетите эту прядь в петлю и обмотайте снова вокруг черенка. Для надежной заделки петли обеспечьте на конце троса прохождение каждой пряди в петлю, по отношению к предыдущей, на встречном направлении.

Накройте концы предыдущих прядей стального каната последующими, пока в ваших руках свободными не останутся две пряди. Аккуратно их просуньте между прядями петли троса при помощи отвертки. Это место обмотайте изоляционной лентой. Также их можно заделать в сплющенные трубки. Таким способом у вас получится спрятать концы стального троса и сделать петлю на канате менее травмоопасной.

Огон на стальном тросе

Перед изготовлением огона нужно на определенном расстоянии от конца стального каната наложить прочную временную марку, закрепить концы прядей марками, а потом на пряди распустить концевую часть троса. Затем трос следует уложить в виде петли нужного размера и произвести пробивку ходовых прядей. Существует много методик пробивок, но мы рассмотрим только самый распространенный способ.

Удобно выполнить первую пробивку, если огон обращается своей изогнутой частью к рабочему, а ходовые пряди размещаются справа. Первую ходовую прядь проводите в трос против его спуска справа налево, под 3 коренные пряди. Пробивают пряди вторую и третью под две и одну пряди соответственно. Когда вы совершите пробивку первых 3 прядей, огон нужно перевернуть, после чего выполнить пробивку 4-ой и 5-ой ходовых прядей.

Прядь четвертую пробивают под две, а 5-ую — под одну прядь стального троса. Затем можно снова перевернуть огон и ему придать первоначальное положение, в трос пробить шестую ходовую прядь, которую вводят под одну прядь стального изделия по направлению его спуска. Этим завершается процедура первой пробивки.

При последующей пробивке каждую ходовую прядь вводят справа налево в канат по правилу «прядь через одну под две». По окончании процесса каждой пробивки пряди следует обтянуть, что можно выполнить, зависимо от толщины и прочности стального троса, вручную или же при помощи талей или тисков. Для уменьшения толщины стального каната в месте пробивки рекомендуются пробить три пряди четыре раза, а остальные – три. Обрубайте концы ходовых прядей у самого каната, после чего изделие клетнюется луженой проволокой.

Канат является сложным проволочным изделием, на плечи него ложится большая ответственность, поэтому качество стального каната должно быть на высоте, и так важно знать, как правильно заплести стальной трос или сделать петлю и огон на нем.

strport.ru

Смотрите также

  • Обналичка резная на двери
  • Дизайн малогабаритной прихожей
  • Пресс для ковки
  • Грунтовка красно коричневая гф 021 гост
  • Панели для забора металлические
  • Двери в интерьере квартир фото
  • Как сделать топорище своими руками чертежи
  • Гидроизоляция фундамента битумной мастикой
  • Размер кухонной столешницы
  • Как правильно заливать
  • Стильная детская мебель

Как соединить два тросика между собой

Содержание

  • 1 Необходимые инструменты и материалы
  • 2 Зачем эта деталь в строительстве?
  • 3 Зажим для стального троса – классификация
  • 4 Зажимы специализированные и клиновые – какие у них особенности?
  • 5 Как сделать зажимы для троса своими руками?
  • 6 Жизнь на яхте для чайников

Необходимые инструменты и материалы

Клиновой зажим для троса – это специальное приспособление, предназначение которого – прочно соединять тросы между собой. С его помощью также можно изготовить петлю на конце тех же тросов. Но что же еще нужно знать про эти элементы?

Зачем эта деталь в строительстве?

Обычно такими приспособлениями пользуются там, где работы ведутся с большими нагрузками, поэтому для изготовления зажимов всегда используются только высокопрочные и качественные металлы. Производители выпускают данные приспособления строго в соответствии со стандартами. Конструкция зажимов очень проста. Они состоят из двух шестигранных гаек и стальной дуги. Профессионалы рекомендуют на одном тросе устанавливать не меньше трех зажимов, этого достаточно для безопасности и надежности крепления. Если же нагрузка выше, чем могут выдержать выбранные вами зажимы, то следует взять другой тип этого фиксатора, а не увеличивать количество.

Для изготовления всегда используется только высококачественная и высокопрочная сталь. Это необходимо для обеспечения надежного соединения на обоих концах элементов. Для большей надежности и прочности часто дополнительно зажимы покрывают еще одним защитным слоем. Для этих целей используют гальваническую оцинковку. Достоинство в том, что с ее помощью обеспечивается у приспособления максимальная стойкость к внешнему воздействию окружающей среды. Также это и прекрасная защита от коррозии.

Хотя конструктивное решение данного приспособления несложное, все равно перед использованием нужно ознакомиться с инструкцией. Любой инструмент или приспособление имеет свои нюансы, которые в работе нужно учитывать. Если зажим для стального троса установить неправильно, то элемент может просто оборваться. Конец троса вводится в дугу и при помощи специального замка, а данном случае это шестигранные гайки, закрепляется внутри. Гайки закручиваются в разном направлении, а трос будет находиться между ними. При полном закручивании концы должны быть плотно зажаты между собой.

Зажим для стального троса – классификация

Зажимы бывают разного вида. Они подразделяются по назначению, используемому материалу и конструкции. Также можно формально обозначить и различную длину, популярнее всех зажим для троса 3 мм, 5 мм диаметром, но в особых случаях применяют размеры вплоть до 40 мм. Каждый вид имеет также разные подвиды. Зажимы, которые подразделяют по назначению, бывают обычными и усиленными, а по используемому материалу – стальными и медными, также популярен зажим для троса алюминиевый, оцинкованный вариант стального используется в особенно суровых условиях эксплуатации. Зажимы, которые подразделяются по конструкции, бывают плоскими, дугообразными, одинарными и двойными.

Обычные зажимы являются самыми распространенными. Обычно для их изготовления используется оцинкованная сталь класса 2. По внешнему виду такие зажимы напоминают закрытые петли у основания, которые имеют два прочных болта. Такой вид изделия является бытовым, и он не предназначен для больших нагрузок. Усиленный вариант говорит сам за себя, конструкция у него проработана основательнее, механизмы затвора имеют усиления, поэтому и сфера их применения может быть более ответственной.

Плоские виды зажимов чаще изготавливаются из высокопрочной углеродистой стали. Поверхность данных приспособлений имеют оцинковку. Их диаметр может составлять от 2 и до 40 мм. По форме такие зажимы напоминают пару пластин, которые соединяются между собой болтом с гайкой. Обычно их применяют для сращивания стальных тросов или для других стоячих такелажей. Вполне подойдут они и для того, чтобы создавать петли на конце расчалки. Профессионалы рекомендуют на одном соединении устанавливать не меньше двух зажимов.

Плоские зажимы также могут подразделяться на одинарные или на двойные. Главное отличие – в количестве имеющихся болтов. На одинарных зажимах крепление происходит одним болтом, а на двойных – двумя болтами. По применению такие зажимы особо не отличаются.

Дугообразные зажимы выполнены из цилиндра, который загнут дугой, а крепление происходит при помощи двух болтов, которые находятся на концах. Приспособления такого вида чаще используют для соединения металлических тросов, но вполне возможно применять их и для изготовления петель. Такой вид зажимов больше относится к промышленным, они рассчитаны на большие нагрузки. Обычный стандартный дугообразный зажим способен выдерживать нагрузку около 97 килограммов.

Зажимы специализированные и клиновые – какие у них особенности?

Многие строительные работы не сделать без прочного зажима. Строительство всегда отличалось наличием большого количества операций. Обязательно нужно что-то поднимать наверх, тянуть груз, а в данном случае это строительные материалы, часто приходится фиксировать различные предметы. Для таких работ нужны прочные подпружиненные зажимы. Они не только позволяют соединить тросы, а также к ним можно прикрепить и груз. Такие приспособления не очень отличаются от стандартных зажимов.

Помимо обычной металлической дуги у них имеются пара рычажков, которые оснащены подвижными скобками. Такое конструктивное решение помогает обеспечить высокопрочное и стойкое соединение. С его помощью можно надежно закрепить любой предмет на тросе разной толщины. В последнее время наибольшей популярностью у специалистов пользуются клиновые зажимы. Это прекрасный соединительный элемент для медных и алюминиевых проводов, сечение которых может составлять от 35 и до 100 квадратных миллиметров. Только такой вид зажимов хорош для соединений сталеалюминиевых устройств. Состоят такие приспособления из корпуса и клина, который отличается износостойкостью. Для изготовления корпуса используется кованая чугунная сталь, а сам клин может быть изготовлен из бронзы или из разных алюминиевых сплавов.

Если требуется установить алюминиевые или сталеалюминиевые провода в болтовые зажимы, где сечения очень большие, то необходимо использовать специальные прокладки, которые сделаны из мягкой алюминиевой ленты. Использование такого дополнения в работе придаст креплению наибольшую механическую прочность. Важно помнить, что подобные зажимы после установки через десять дней необходимо подтягивать вторично. Подтяжку надо выполнять так. Первым делом надо спрессовать петлевую часть корпуса из алюминия, затем надо ввести стальной анкер, а далее вводится снова алюминиевый корпус при помощи стального механизма.

Как сделать зажимы для троса своими руками?

Тросовые зажимы используются во многих отраслях. Нет такой отрасли, где бы они не нашли себе применения. Но часто без такого небольшого приспособления не сделать и обычные бытовые работы. Особенно в них нуждаются автовладельцы. Потребуется металлическая трубка небольшого диаметра, пара металлических пластинок и несколько болтов с гайками. Металлическую трубку необходимо загнуть дугой. Диаметр трубы должен быть таким, чтобы в него мог войти трос, который планируется использовать. В отверстие трубы необходимо ввести трос до тех пор, пока конец не появится снаружи.

Потом конец необходимо вытянуть из трубы на расстояние от 10-15 см, далее конец троса и сам трос нужно будет накрыть пластинками снизу и сверху, и пластинки плотно соединить между собой при помощи прочных болтов. Данное приспособление удачно подходит для изготовления петель. Если нужно соединить два троса между собой, то тогда надо подобрать трубку с большим диаметром. Надо учитывать, что в одно отверстие нужно просунуть два троса, но только в разном направлении. Пластинки также подбираются с учетом диаметра тросов. Такой зажим всегда пригодится в домашних делах, только надо учитывать, что он не приспособлен для больших нагрузок, но попытаться использовать его в качестве буксира вполне возможно.

Скопировал сюда чтобы не забыть

Автор: Семен160
Источник: nissan4x4-club.ru

Глядя на страдания полноприводов всякого рода и класса с тросами, решился я на этот опус. Точнее, страдания с заделкой тросов. Могу предложить вам простой и надежный способ заделки троса на петлю, при этом можно заделать в петлю и крюк и серьгу и все, что угодно. Для этого потребуется только крепкая отвертка с плоским шлицом и … Ваш автомобиль

Все размеры являются примерными и приведены для троса 8 мм, коим пользуюсь не один год, потому могу привести их на память.

Конец троса должен быть без изломов, ровный, желательно ровно отрубленный. Что б отрубить его ровно, достаточно положить его на железную основу (рельс, например, при его отсутствии я использую кувалду 3 кг) и бить в одно и то же место острым концом молотка, или углом его «обуха» (не знаю, как это называется). Ударов 10-15 – трос отрублен.

Теперь делим трос примерно пополам по толщине. «Примерно» — потому, что одна прядь будет лишней (Там то ли 7, то ли 9 прядей). Для деления используем отвертку.

СРАЗУ и навсегда: при работе с тросАми используйте перчатки или рукавицы и будьте ОЧЕНЬ внимательны и нежнЫ, когда работаете с концами троса – эта проволока пробивает любую рукавицу.

Распускаем трос примерно на 60-80 см (чем длиннее-тем надежнее заделка, хотя это только кажется). При делении у Вас будет еще одна прядь — веревочная. Так как она не подчиняется законам металлической проволоки, мы ее отделяем в отдельную «струю», но, пока, не отрезаем. На ФОТО 03 она хорошо видна

Теперь переходим непосредственно к изготовлению петли: две разделенные части троса на расстоянии 15-25 см от целого троса разводим и направляем навстречу друг другу и складываем. О крюках и серьгах надо позаботиться на этом этапе. Начинаем обматывать одну часть вокруг другой. При этом образуется цельный трос на петле, для этого следим, что б половинки троса ложились в ложбинки друг друга, оставшиеся после «расплетания». На ФОТО 4 и ФОТО 5 указано НЕПРАВИЛЬНОЕ положение, трос «не складывается», соответственно вернитесь в положение, указанное на фото 5 и начните заплетать в другую сторону. При первом же обороте должно получиться так: ФОТО 6 Таким образом, не спеша, обматываем свободными «хвостами» «плечи» петли до «основания». ФОТО 7 Когда «ВСЁ!», ФОТО 8 уперлись в не расплетенный участок троса, нужно очень постараться и обернуть «хвосты» еще на виток, для этого, возможно, придется приложить сил, и «растянуть» петлю в стороны.ФОТО 9. При этом ХВОСТЫ ДОЛЖНЫ ЛЕЧЬ НА СВОИ МЕСТА.

Итак, что должно получиться:

Трос, красивый и блестючий, заканчивается не менее красивой петлей, но у ее основания торчат по 30-40 см «хвостов» В РАЗНЫЕ СТОРОНЫ, то есть под углом 180 градусов. Ну так теперь самое интересное (во всяком случае я был поражен простотой мысли).

Помните, нам нужен был Ваш автомобиль? Еще лучше, если он УЖЕ засажен в гОвна по самые… Нет, не по самые, нам нужен его буксировочный крюк, а лучше шарик фаркопа. Начнем. Одеваете петлю на фаркоп, в петлю вставляете отвертку (монтажку, лом – зависит от толщины троса), беретесь двумя руками за отвертку с двух сторон и тянете свой мобиль из болота. ФОТО 10 При этом отвертка начинает вворачиваться в трос, вращаясь вокруг него – помогайте ей, и не забывайте вытаскивать освобождающуюся веревочную прядь и придерживать «хвосты». ФОТО 11, 12. Странно, но «хвосты» радостно вплетаются в трос! Правда, для этого их надо подправлять. Ну вот и весь фокус… Когда «хвосты» кончатся, надо аккуратно их заделать – можно сплющить трубку, а я просто обматываю изолентой, ибо нагрузки здесь нет.ФОТО 13, 14 Как то в полях я просто обмотал их тряпкой – что б не топорщились и не кололись. Вытаскиваем отвертку и обрезаем, наконец то, надоевшую веревочную прядь. ВСЕ! тросом можно пользоваться еще…многие лЕта.

Жизнь на яхте для чайников

Вообще-то я хотел написать об этом позже, но была просьба поторопиться, поскольку навигация на носу и её никто, слава Богу, не отменял:))

Собственно, где применяется это соединение. Как ни пародоксально, не смотря на развитие технологий производства яхтенного такелажа до сих пор нет идеального синтетического троса пригодного для фалов,
Фал должен быть очень надёжным в виду трудоёмкости, а порой и невозможности его замены без демонпажа мачты (прочным, стойким к воздействию солнечной радиации и перегибам на шкивах) Кроме того фал не должен вытягиваться под нагрузкой потому что это приводит к изменению профиля паруса.
Трос из нержавеющей стали соответствует всем этим требованиям. Однако его невозможно закрепить в стопоре и набить “не специальной” лебёдкой. Поэтому фал должен быть составным, коренной конец которого крепится к фаловому углу паруса, а ходовой в стопоре.

Сразу оговорюсь, что здесь приведён метод пригодный для синтетических тросов как с плетёным, так и с параллельным сердечником в виду его универсальности.

И так: Выполним этот сплесень.

Для начала подготовим оба соединяемых конца тросов.

От конца стального троса отмерим 20 см,

Расплетём на эту длину трос

и вырубим из него через одну три пряди.

Если соотношение диметров соединяемых тросов тросов меньше чем 1:2, то центральную прядь вырубаем тоже. Иначе возникнут сложности с заплетением оплётки синтетического троса.

На конец троса и место вырубки прядей тонкой, парусной нитью наложим марки.

Концы обрубленых прядей закроем липкой лентой.

Оплётку синтетическнго троса сдвинем на полметра и зафиксируем узлом. От сердечника отрежем 20 см.

От конца сердечника отмерим ещё 20 см и в этом месте наложим в 1 слой липкую ленту.

Расплетём сердечник до ленты и разделим пряди на три примерно равные части. Концы прядей скрепим липкой лентой. Можно приступать к , непосредственно, соединению.

Выролним первую пробивку. Каждая из трех прядей сардечника проводится под одной, противоположной прядью стального троса. конец сталного троса закрывается липкой лентой вместе с сердечником.

Выполним пробивку до конца прядей сердечника методом “через одну под одной”. То есть одну прядь сердечника пускаем через одну прядь стального троса и пробиваем под следующей.

Концы прядей серлечника обрежем и заплавим.

Далее распустим узел и надвинем уплётку на соединение. Хорошо обтянем.

опдётку расплетём до марки на стальном тросе, пряди разделим на три примерно равные части, концы скрепим липкоц лентой. Всё точно так же как и с сердечником.

Пробивку прядей оплётки выполним метедом “через одну под двумя”.

Трёх – четырёх пробивок вполне достаточно. Концы прядей оплётки обредем и заплавим. Сплесень готов.
