Сервис Северные Стрелы –

Пильные цепи в своем развитии прошли уже долгий путь усовершенствования и модернизации, начиная с первой трети 20-века, когда появились и стали бурно развиваться конструкции первых бензиновых цепных пил, использовавших их. В это время работавшие на них пильные цепи оснащались бесхитростными прямыми и плокими зубьями, очень схожими с нарезкой зубьев на современных ручных ножовках: восстановление затупившихся зубьев такого профиля было достаточно трудоемким занятием, ведь при этом приходилось учитывать тогдашнее деление зубьев на подрезающие, режущие и скалывающие… все они имели различные режущие углы и были по-разному ориентированы по отношению к направлению движения  – отклонялись от него влево, вправо или располагались по центру. Революционным на этом фоне оказалось изобретение в 1947 году Джозефом Коксом пильной цепи “OREGON” универсального назначения с Г-образным контурным углом резания на ее звеньях: она дала применяющим такую схему настолько высокую производительность и простую заточку, что быстро вытеснила с рынка другие варианты пильных цепей, так что теперь практически на любом режущем звене мы найдем серповидный профиль, внедренный изобретением Кокса уже более полувека назад.

Но по другим своим параметрам пильные цепи по-прежнему остаются черезвычайно многообразными. Рассмотрим их вкупе с ведущими производителями современных пильных цепей.

Определяя необходимую Вашей бензопиле цепь, можно выделить как особенно важные следующие ее характеристики:

  1. профессиональное назначение цепи;
  2. величина шага и толщина ее пильных звеньев;
  3. высота профили на ее режущих зубах и глубина производимого резания,



Таким образом,

1) разница по профессиональному назначению связана с тем, что распиловка в направлении поперек волокон и вдоль волокон древесины технологически очень различаются и вторая из них – гораздо более трудоемка. Основным различием между специализированными для них пильными цепями будут являться углы атаки режущих звеньев на цепях: цепи продольного пиления потребуют более острых углов (от 5 до 15 градусов), на цепях поперечного пиления они будут больше и достигнут 25-30 градусов. Продольная распиловка за счет цепи поперечного пиления приведет к возникновению в ходе работы сильной вибрации, пила будет неустойчива и “агрессивна” в руках оператора, создастся дополнительная нагрузка на ее двигатель.

Поперечная же распиловка цепью для продольного пиления грозит сильным понижением производительности…

2) шаг цепи характеризует тип ведущей звездочки на пиле и определяется обычно в долях дюйма по формуле – расстояние между любыми тремя заклепками на пильной цепи, деленное на два. Наиболее распространены пять типов шага для пильной цепи. Наиболее миниатюрный из них в “одну четвертую дюйма (6,35мм)” используется на портативных и одноручных пилах.

Шаги в “325 тысячных дюйма (8,25мм)” и “три восьмых дюйма (9,3мм)” наиболее употребительны в производстве пильных цепей – они составляют более 80% их выпуска в мире.

Шагом в “404 тысячных дюйма (10,26мм)” и шагом в “три четвертых дюйма (19,05мм)” характеризуются цепные пилы с более крупным размером звеньев и повышенной производительностью. Такие шаги встречаются лишь на цепях для мощных валочных пил, а также выпускаются для харвестерного оборудования. Ими традиционно оснащались и пилы российского производства, выделявшиеся всегда повышенными габаритами и весом.

Больший шаг цепи важен с точки зрения ее высокой производительности, но оставляет и более широкий пропил, требует для его производства большей мощности двигателя пилы.

Цепи с небольшим шагом ценны большим количеством зубьев на единицу длины распила,  что обеспечивает его плавность и большую чистоту, понижает в работе показатели вибрации.

Величины толщины звена пильной цепи определяются шириной паза на пильной шине. Международное сообщество производителей использует пять их стандартов: 1,1мм (сорок три тысячных дюйма), 1,3мм (пятьдесят тысячных дюйма), 1,5мм (пятьдесят восемь тысячных дюйма), 1,6мм ( шестьдесят три тысячных дюйма), 2мм (восемьдесят тысячных дюйма).

3) По высоте профиля режущих зубов пильные цепи разделяются на низко-профильные и высоко-профильные, поскольку эта их характеристика зависит от высоты у режущей кромки по отношению к плоскости направляющей шины. Низко-профильные пильные цепи идут на укомплектование бензопил любительского назначения, чтобы за счет снижения толщины отделяемой стружки и увеличения площади опоры на режущих звеньях сделать работу этих пил более легкоуправляемой и безопасной. Высоко-профильные пильные цепи рассчитаны на профессиональное использование с целью получения максимальной производительности.

Глубина резания у пильной цепи определяется величиной зазора между ограничителем пропила и верхней гранью режущего зуба, именно она регулирует толщину срезаемой стружки. Самыми массовыми для пильных цепей  являются зазоры величиной в 0,635мм (или двадцать пять тысячных дюйма) или в 0,762мм (тридцать тысячных дюйма). Скорость пиления цепью, ее производительность в первую очередь определяется именно глубиной ее резания: чем больше зазор, тем более высокой оказывается производительность… Но зато цепи с небольшими глубинами резания мягче продвигаются в пропиле, имеют низкую степень вибрации и поэтому не “дергаются”. Чтобы как-то уравновесить высокие показатели производительности и низкую степень вибрации профессиональные производители цепей часто добиваются этого установкой небольших по глубине режущих зубьев на цепях с большим шагом, а иногда, наоборот, сочетают малый шаг цепи с резцами максимальной глубины.

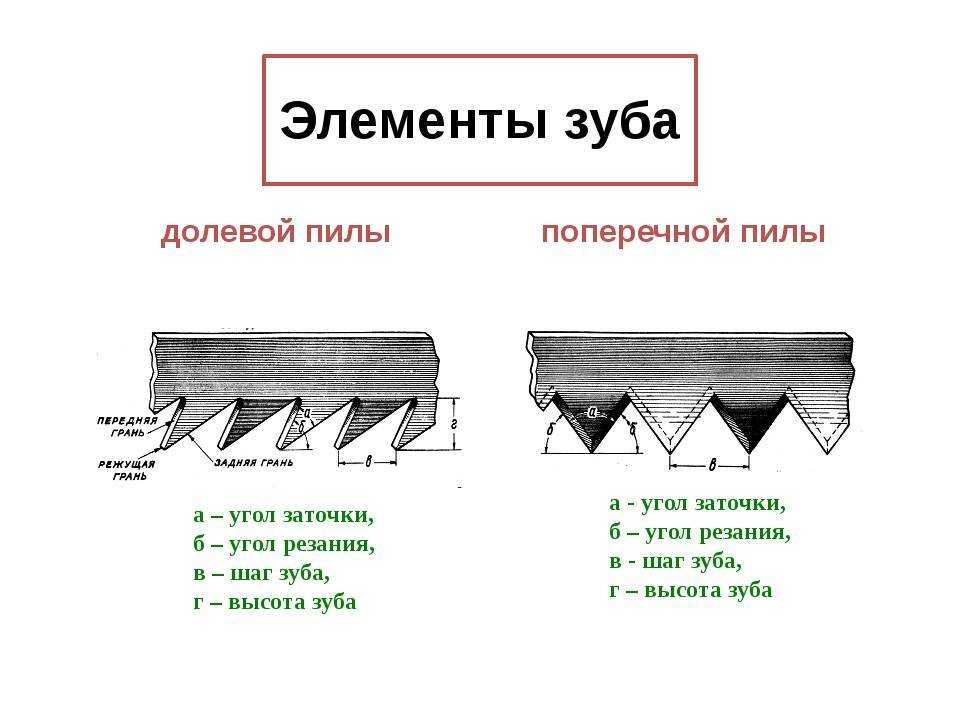

Глубина резания  Угол заточки верхней грани Режущий угол   Угол боковой грани


Сами режущие зубья подразделяют на две основные разновидности:
1) CHISEL ( в переводе “долото” или “резец”),то есть с острым углом между кромками, образующим подобие цифры”семь” между верхними и боковыми гранями режущего зуба;такие “ЧИЗЕЛЬНЫЕ” зубья отличают высокие производительность и скорость пиления, потому что их конфигурация сокращает площадь контакта зуба с древесиной во время работы. Ощутимым недостатком “ЧИЗЕЛЬНОГО” зуба,однако, является его недолговечность при попадании в “абразивную”среду при распиле (он быстро тупится на загрязненной песчинками древесине), перезаточка такого зуба требует очень точного выдерживания всех “штатных” ее углов и параметров.

2)CHIPPER (в переводе “рубящий в щепу”) – тип зуба, профиль которого образует закругленные очертания, как у серпа. Такой тип зуба имеет большую площадь контакта с древесиной на распиле и за счет этого – меньшую скорость пиления. Но этот его недостаток компенсирует нетребовательность “ЧИППЕРА” к качеству перезаточки – его скругленный угол легче перенесет погрешности в ней, хорошо себя показывает в работе с “грязной” древесиной.

Теперь рассмотрим пильные цепи от основных их производителей по названным параметрам…

1) Oregon Cutting Systems – это подразделение компании Blount Incorporation ныне является ведущим мировым производителем в области пильных цепей, направляющих шин и комплектующих для цепных бензиновых и электрических пил, а также харвестеров. Oregon Cutting Systems запатентовала для своих изделий особый стальной сплав с повышенной вязкостью металла. Режущие звенья ее цепей обладают хромовым покрытием,на них наносятся специальные насечки,по которым легко отслеживать правильный угол в ходе проведения перезаточки цепи.

Все цепи от Oregon Cutting Systems оснащены специальной системой виброгашения, а их ведущие и соединительные звенья отформованы таким образом,чтобы отверстия и выемки в них своим участием в смазке цепи обеспечивали более равномерное распределение смазочного масла.





Пильная высоко-профильная цепь от

Oregon Cutting Systems тип 59AC с шагом цепи в 0,404 дюйма выпускается под толщину звена в 1,6мм и имеет режущий зуб профиля CHIPPER: такую цепь рекомендуют для профессиональной валки леса, поскольку ее конструкция специально учитывает особенности работы по поперечной распиловке древесины твердых пород. На выполнение именно этой задачи работают и максимальный шаг цепи, и увеличенный до 35 градусов угол заточки ее режущих звеньев высокой профили CHIPPER , которые дольше не тупятся и окажутся маловосприимчивы к возможным ошибкам при их перезаточке, когда она все же потребуется.







Пильная низко-профильная цепь от Oregon Cutting Systems тип Super70

c шагом цепи 3\8 дюйма выпускается под толщину звена в 1,3мм, 1,5мм, 1,6мм и имеет режущие зубы профиля CHISEL. Это профессиональная пильная цепь для обеспечения поперечного пиления с повышенной производительностью. На ведущих звеньях этой цепи имеются специальные, снижающие вибрацию амортизаторы, а в соединительных звеньях предусмотрены небольшие выемки,служащие подобием микрорезервуаров для масла (чем обеспечивается равномерность при смазке шины и пильной цепи на ней ).







Пильная низко-профильная цепь от Oregon Cutting Systems тип 91R с шагом цепи в 3\8 дюйма выпускается под толщину звена в 1,3мм и имеет режущий зуб профиля CHIPPER: специализация такой цепи – продольное пиление.

Для обеспечения такой  работы угол заточки на верхней режущей кромке зубьев этой цепи уменьшен до всего 5 градусов. За счет этой ее особенности такая цепь оставляет после себя очень аккуратный распил, Работающая с ней пила становится очень устойчивой и легкоуправляемой в работе, поскольку скошенный ограничитель глубины пропила дополнительно смягчает и вибрацию,и отдачу пилы.





2) Концерн “STIHL” производит пильные цепи в широком ассортименте силами своего завода в Швейцарии. сырьем для режущих звеньев на их пильных цепях является высоколегированная хромоникелевая сталь, изделия из которой отличает повышенная прочность. Процесс клепки пильных цепей проводится на разогретом металле, поэтому впоследствии цепи от “STIHL”при разогреве в ходе работы от трения уже не растягиваются и не теряют штатных параметров. Для этого отверстия в соединительных звеньях тщательно обрабатываются и в них устанавливаются заклепки из металла особого закала. “STIHL” также использует запатентованную им систему маслоканавок в профили ведущих звеньев пильных цепей, способствующих более равономерному распределению смазки их во время работы.






Пильная высоко-профильная цепь “STIHL” типов Rapid Micro и Rapid Micro 2 с шагом цепи в 3\8 дюйма и в 0,325 дюйма выпускается под толщину звена в 1,3мм, 1,5мм, 1,6мм с режущими звеньями профиля CHIPPER: такие цепи особо рекомендуют к применению в строительстве и для ведения сельского хозяйства. Их простые для заточки “чипперные” резцы имеют увеличенную высоту для повышения производительности пиления.На сильно изнашивающихся элементах цепей нанесены насечки для точного контроля за степенью этого износа, чтобы цепь могла вовремя заменяться на свежую.





Пильная низко-профильная цепь “STIHL” типов Picco Micro и Picco Micro 1 с шагом цепи в 3\8 дюйма выпускается под толщину звена в 1,3мм с режущими звеньями профиля CHIPPER (между собою эти типы цепи различаются лишь наличием особых амортизационных выступов на соединительных звеньях у разновидности Picco Micro 1). Цепи такого образца предназначены для проведения очень широкого спектра работ, они также снабжены насечками для контроля за степенью их износа.







Пильная низко-профильная цепь “STIHL” тип Picco Micro Mini с шагом цепи в 3\8 дюйма выпускается под толщину звена в 1,1мм с режущими звеньями профиля CHIPPER – скругленный низкий профиль ее режущих звеньев обеспечивает пилам, работающим с этими цепями, особенно плавный ход. Узкий и аккуратный распил, оставляемый такой цепью, позволяет рекомендовать ее для установки на легкие одно- и двухручные пилы и садово-парковый инструмент – высоторезы. Скошенный тип ограничителя глубины пропила на этих цепях “STIHL”используется ради понижения вибрации и обратной отдачи в работе таким инструментом.





3) Шведская компания “Husqvarna”, не являясь собственно разработчиком пильных цепей, обладает всеми современными технологиями и патентами для их производства. Оно ведется под собственной торговой маркой “Husqvarna” на заводах “ОРЕГОН”. Компанией “Husqvarna” запущена обширная новая программа производства аксессуаров для цепной техники в сфере полупрофессионального и любительского применения – UOA ( или UNIVERSAL OUTDOR  ACCESSORIES). Эта программа содержит в себе широкий выбор и пильных цепей для обеспечения работы цепных бензиновых и электрических пил самых разных прроизводителей “ELECTROLUX MOTORS”, “Mac CULLOCH”, “PARTNER”, “POULAN” и многих других. Кроме цепей программой UNIVERSAL OUTDOR  ACCESSORIES предлагаются в очень широком спектре и различные аксессуары,необходимые для работы садово-парковой техники,и даже смазочные и топливные масла, разнообразная защитная одежда для операторов этой техники.



Пильная высоко-профильная цепь “Husqvarna” тип h35 c толщиной звена 1,5мм и шагом цепи в 0,325 дюйма имеет режущие зубы профиля CHIPPER и предназначена для обеспечения высоко производительной работы профессиональных бензопил с объемами цилиндра не более 60 куб. см. Эта цепь рассчитана на универсальное применение и имеет скошенную “пятку”(то есть, ограничитель глубины резания) – это элемент антивибрационной системы LowVib, который не только снижает вибрацию, но еще и уменьшает растяжение цепи.




Пильная высоко-профильная цепь “Husqvarna” тип h40 Pixel с толщиной звена 1,5мм и шагом цепи в 0,325 дюйма имеет режущие зубья профиля CHIPPER и предназначена для работы на любительских и полупрофессиональных образцах пил. Она рассчитана на универсальное применение и интересна особой конфигурацией в сочетании элементов ее конструкции – высокопрофильные “чипперные” режущие зубья чередуются на ней с хвостовиками уменьшенной толщины. Это чередование позволяет установку такой цепи на более тонкой по профили шине и снижает толщину получаемого пропила, что увеличивает производительность самого пиления на 15%.





Пильная высоко-профильная цепь “Husqvarna” тип h52 с толщиной звена 1,5мм и шагом цепи в 3\8 дюйма имеет режущие зубья профиля CHISEL и предназначена для обеспечения высоко производительной работы профессиональных бензопил с объемами цилиндра  более 60 куб.см. Эта цепь также рассчитана на универсальное применение и тоже имеет скошенную “пятку” антивибрационной системы LowVib, также уменьшающей растяжение цепи. На зубьях у нее нанесены специальные насечки для коррекции в ходе процесса перезаточки, к которой очень чувствительны “чизельные” зубья.





Мы надеемся, что внимание к такому широкому спектру особенностей конструкции современных пильных цепей обеспечит для Вас высокую эффективность и производительность работы Ваших цепных пил.

Подобрать цепь для бензопилы

Деловой Садовод – Как правильно заточить пильную цепь самостоятельно.

Как правильно заточить пильную цепь самостоятельно.

Не секрет, пильные цепи при работе бензо/электропилой тупятся достаточно быстро. Особенно быстро при пилении грязной древесины. А работать можно только острозаточенной цепочкой.

Ручная заточка цепей очень эффективна. Производится непосредственно на пиле. Для удобства можно закрепить шину пилы с помощью струбцины на твердом основании.

Пильные цепи крючкового типа (а это подавляющее большинство пильных цепей) затачиваются круглым напильником. Диаметр напильника выбирается в соответствии с параметрами цепи. Это может быть 3,2мм, 4,0мм, 4,8мм, 5,2мм, 5,5мм. *

При заточке желательно контролировать:

  1. Угол заточки режущей кромки зуба. Как правило 25/30/35 градусов для соответствующего типа цепи, 10 градусов для цепей продольного пиления.
  2. Угол наклона напильника относительно горизонтали. Обычно напильник нужно располагать строго горизонтально, но есть цепи с желательным наклоном 10 градусов.
  3. Высоту положения напильника относительно режущих кромок цепи.
  4. Высоту ограничителя относительно режущей кромки зуба.

Как это контролировать? Использовать специальные шаблоны для заточки. Как правило они подходят для определенных цепей и используются с напильниками соответствующих диаметров.

Шаблоны бывают в виде специальной планки в которую устанавливается напильник с ручкой, в виде направляющей, которая устанавливается на пильную шину и является направляющей опорой для напильника. Выпускаются и более сложные системы.

Очень качественные приспособления для ручной заточки изготавливают STIHL, Husqvarna, Oregon. Какой шаблон удобнее и эффективнее? Попробуйте сами в нашем Тест-Центре.

* Перечень используемых диаметров напильников не полный

Почему нельзя работать тупой пильной цепью.

Затупившаяся цепочка пилит плохо. Сильно затупившаяся пилит совсем плохо. Если Вы работаете пилой с электрическим приводом ничего страшного не происходит. Есть неприятные моменты – скорость пиления низкая, на пилу приходится давить (перегружать и ломать систему защиты от вибрации). Расход масла для смазки цепи увеличивается. Износ шины, цепи и ведущей звездочки просто катастрофический. Но по крайней мере пила сразу не ломается.

А вот если у Вас бензопила – все гораздо хуже. Ко всем перечисленным неприятностям добавляется еще одна, катастрофическая.

Тупая цепочка уже не режет зубьями древесину. Она скользит и трет ее. Сопротивление движению цепи падает. Получается, Вы даете полный газ, сопротивления нет, пила работает без должной нагрузки, обороты двигателя приближаются к максимально возможным (а это 12000-17000 оборотов в минуту). Двигатель перегревается, условия смазки ухудшаются, поршень заклинивает в цилиндре, подшипники коленчатого вала разрушаются. В итоге – дорогостоящий ремонт.

Для наглядности приведем пример с автомобилем. Завели автомобиль, передачу не включили и нажали на газ до отказа. Сколько проработает в таком режиме Ваш двигатель? *

* Не рекомендуем проводить подобные эксперименты с Вашим автомобилем, как и работать тупой цепью – в обоих случаях неизбежная поломка не является гарантийным случаем.

Как максимально эффективно использовать цепи и шины.

Пильные агрегаты бензиновых и электрических пил состоят из шины, цепи и ведущей звездочки, которая и приводит в движение пильную цепь.

В процессе пиления все эти компоненты изнашиваются. У цепи по мере проводимых заточек уменьшается величина режущего зуба, у шины истирается верхняя кромка и расширяется паз для цепи, на ведущей звездочке появляются следы выработки от цепи. Все это следствие нормального износа.

Заметим, что значительный (но допустимый) износ одного из компонентов пильного агрегата приводит к быстрому износу других. Так сильно изношенная шина быстро «подшлифует» новую цепь и наоборот. Как же максимально долго сохранить элементы пильных агрегатов в рабочем состоянии? Приведем рекомендации от ведущих производителей – производителей цепей, шин и ведущих звездочек.

STIHL. Рекомендованный комплект 1 шина, 4 цепи, 2 ведущие звездочки. Цепи меняем после каждой заточки, звездочки по мере износа.

OREGON. Рекомендованный комплект 1 шина, 3 цепи, 1 ведущая звездочка. Цепи меняем после каждой заточки.

Такие комплекты позволят Вам максимально эффективно «до конца» использовать все элементы пильного агрегата.

* Приведенные рекомендации не являются обязательными, особенно для пользователей, использующих пилу от случая к случаю.
