Как заточить сверло по металлу в домашних условиях видео: Как заточить сверло по металлу своими руками: видео, приспособления, советы

alexxlab | 25.05.2023 | 0 | Разное

Содержание

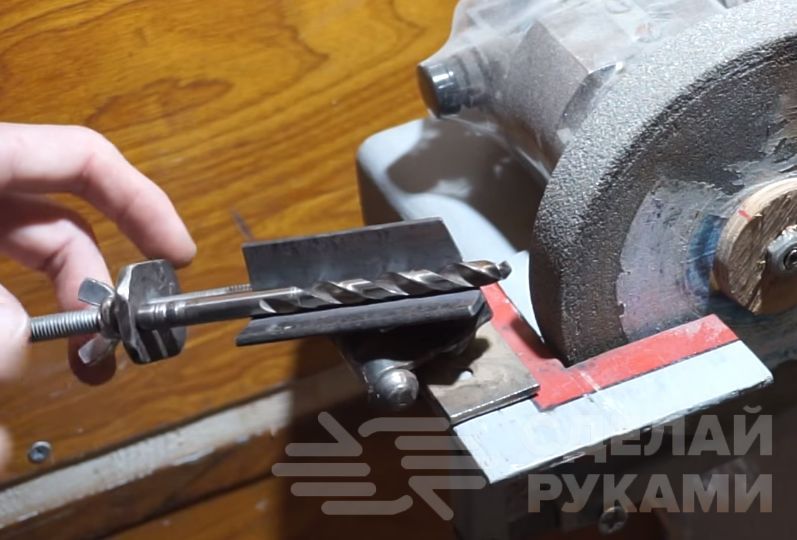

Приспособление для заточки свёрл своими руками

Как изготовить приспособление для заточки сверл своими руками. Самодельный заточный станок, а также рекомендации по выбору и применению наждачных кругов.

Работа механизма приспособы

Берём ровное не заточенное сверло, помещаем в устройство. Там, где стоит метка, сверло нужно разместить, как показано на фото и видео. Фиксируем сверло, чтобы она немного выглядывало из граней. С рабочей стороны будет происходить заточка сверла. В указанном примере можно зажать диаметром до 8 мм.

Когда начнём стачивать на наждаке край сверла, есть направляющая в виде плоскости ребра гайки, которая задает правильный угол заточки.

Это классно устройство для тех, кто не может на глаз подобрать правильный угол.

На видео показано, как установить инструмент относительно наждачного круга. С 6 минуты можно посмотреть, как происходит обработка сверла.

Источник: http://izobreteniya. net/prisposoblenie-dlya-pravilnogo-ugla-zatochki-sverla/

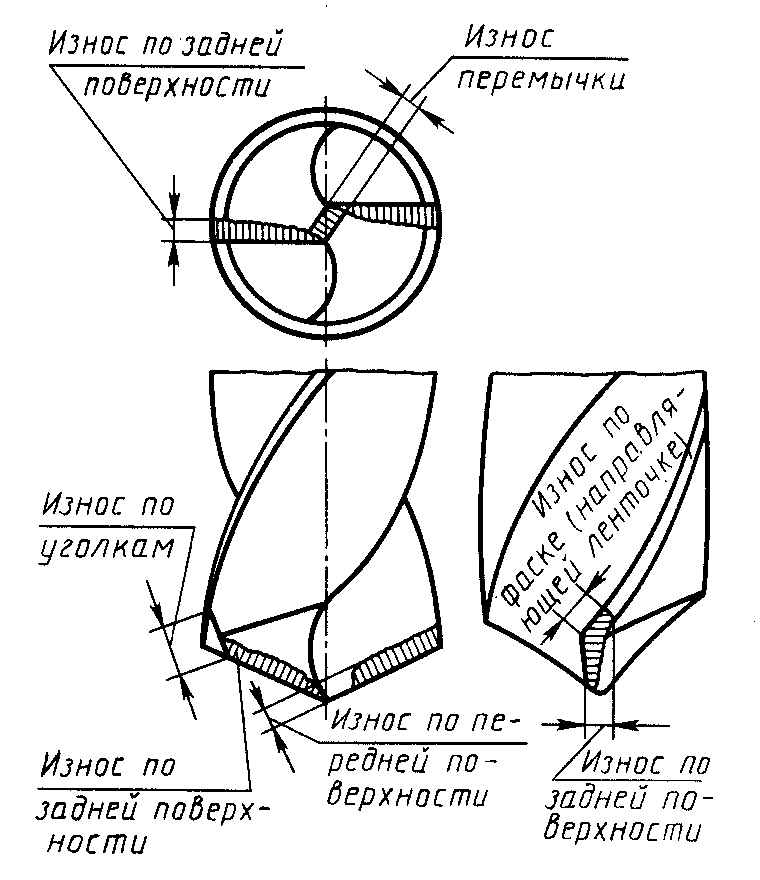

Признаки того, что кромку пора заточит

Определить, что настало время заточить сверло по металлу легко. Обязательно появляются эти признаки:

  1. Появляется сильный нагрев, а на месте сверления металл (особенно алюминий или латунь) может начать плавиться. Это связано с тем, что сверло не вырезает, а трет металл. Определить это можно по быстрому выгоранию смазки.
  2. Звук становится похожим на скрип. Даже если добавлять смазки, через секунду появляется скрип.
  3. Сверление происходит дольше.
  4. Отверстие получается «слизанным». Вместо четких, острых краев получается полированная дыра.

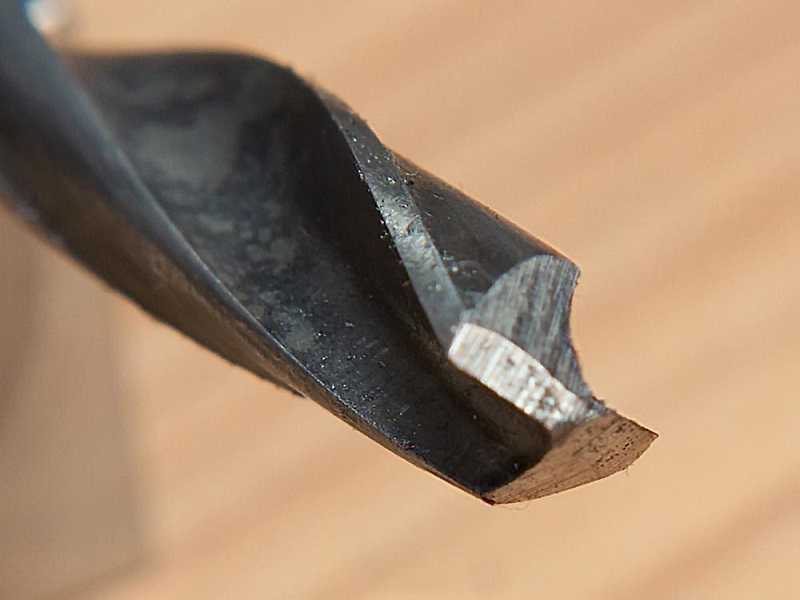

  5. Если посмотреть на кромку, она будет не острой, а округлой, не подрезает ноготь. Рассмотреть это можно под лупой.

Если эти признаки наблюдаются, то нужно наточить сверло по металлу. Зачастую кромка тупится из-за перегрева. Продлить жизнь инструменту можно, если использовать смазочно-охлаждающую жидкость (СОЖ) или хотя бы солидол.

Кстати, тупые сверла опаснее острых. Из-за перегрева они становятся хрупкими и часто обламываются, а это травмоопасно.

Источник: http://proinstrumentinfo.ru/kak-pravilno-zatochit-sverlo-svoimi-rukami-v-domashnih-usloviyah/

Особенности использования заточных самодельных приспособлений

В процессе сверления отверстий в металлических изделиях, сверла довольно сильно изнашиваются, что приводит к их нагреванию и утрате своих свойств. Во избежание такого явления, требуются меры по обеспечению регулярного восстановления их геометрических параметров. Выполнить это можно посредством специального оборудования для заточки сверлильного инструмента. Создание такого нехитрого устройства, может быть выполнено самостоятельно, что позволит осуществлять качественное затачивание без каких-либо существенных финансовых затрат.

Многими опытными специалистами практически не применяются заточные приспособления, поскольку они абсолютно уверены в своем опыте и глазомере, который позволяет им правильно точить сверла.  Но на практике, использование таких устройств крайне необходимо, так как это позволяет провести механизацию данного процесса. В результате таких работ будет обеспечиваться максимальная точность и качество выполненной заточки.

Современный рынок предлагает различные виды оборудования, которое позволяет качественным образом осуществить восстановление геометрии режущих инструментов, даже при отсутствии опыта в этом деле. При этом, нет острой необходимости в приобретении таких изделий, поскольку их можно изготовить своими руками по имеющимся чертежам приспособлений для заточки сверл.

Источник: http://pro-instrymenti.ru/vspomogatelnye/chertezh-prisposobleniya-dlya-zatochki-sverl/

Когда нужно точить сверло?

Определить необходимость заточки можно по следующим признакам:

  • значительный нагрев режущего инструмента;
  • чрезмерно мелкий размер стружки;
  • нехарактерно сильный шум в процессе работы.

Если инструмент начала сильно шуметь, следует остановить работу. Шум появляется из-за значительного увеличения силы трения. Чтобы не испортить оснастку, нужно прекратить сверление. Если этого не сделать, сверло перегреется, после чего восстановить его режущие характеристики уже не выйдет.

Источник: http://svoimirykami.guru/kak-zatochit-sverla-svoimi-rukami/

В какой момент необходимо затачивать инструмент

Работающие долго токари без подсказок поймут состояние рабочей кромки, но новички могут воспользоваться этими признаками:

  • издается посторонний звук – скрип, свист;
  • происходит быстрый нагрев;
  • полученное отверстие обладает низким качеством, на нем есть зазубрины;
  • стружка образуется не из всех канавок.

Если вовремя не произвести процедуру, неисправный инструмент может сломаться (обломится кончик, испортится заготовка) или застрять в стали. В результате аппарат вырвет из рук. Возможно сломанное оборудование или травма.

Источник: http://rocta.ru/info/prisposobleniya-dlya-zatochki-sverl-po-metallu-ustrojstvo-i-chertezhi-prisposoby-v-domashnih-usloviyah/

Покупные устройства

Можно купить уже созданный специализированный станок, но его использование всегда обладает определенным спектром функций, то есть задачи всегда узкоспециализированные.

Применение самодельного аппарата, в свою очередь, обладает достоинствами:

  • экономичность – изготовить его можно из подручных материалов;
  • приобретение опыта – вы лучше начнете понимать специфику работы каждого аппарата, если сами его сделаете;
  • уникальные цели – если вы работаете с нестандартными формами, размерами, легче всего сделать собственные самодельные точилки для сверл своими руками.

Но если вы хотите купить готовый станок, посмотрим, чем они различаются.

Основные виды заводских устройств

Они разделяются на два типа:

  • со стандартным набором режимов по классическим размерам;
  • с возможностью регулировать все параметры.

Последний намного функциональнее, но и стоит дороже. Он изготавливается в виде механизма на станину, статичен, выполняется из стали, поэтому не подвергается переносу. Второй – насадка на дрель, поэтому полностью регулируется этим строительным инструментом (количество оборотов создается вручную).

Источник: http://rocta.ru/info/prisposobleniya-dlya-zatochki-sverl-po-metallu-ustrojstvo-i-chertezhi-prisposoby-v-domashnih-usloviyah/

Виды заточки

Проектируя станок для заточки сверл своими руками, стоит учесть виды профилей. Они задаются производителем и остается только восстановить после «слизывания». Основных форм 5:

  1. Нормальный вид, маркирующийся буквой «Н». Самый распространенный тип, встречающийся на большинстве кромок до 12 миллиметров (для больших диаметров не подходит). При этом формируется только 2 режущие части и 1 поперечная.

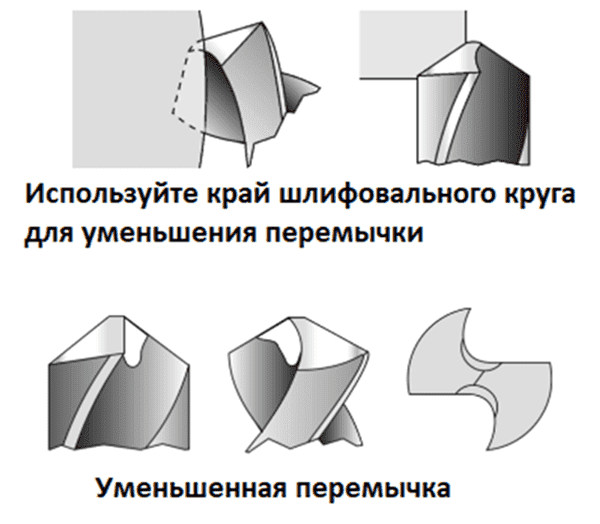

  2. «НП» или нормальная с подточенной перемычкой. В этом случае поперечная короче. Подходит для кромок до 80 миллиметров, так как почти отсутствует нагрузка на заднюю часть.
  3. С подточкой перемычки и ленточки или «НПЛ». Необходима для сверления крупных отверстий в высокопрочной стали. Уменьшенные поперечные и ленты снижают трения.
  4. «ДП» или кромки с двойной подточкой. Кроме стандартных 2 кромок, есть еще дополнительные 4, представляющие ломаную линию. Активнее «вгрызается» в металл, снимая больше металла за 1 прокрут.
  5. Похожая кромка, но имеющая проточку ленты называется «ДПЛ». Сила трения дополнительно снижает трение.

Источник: http://proinstrumentinfo.ru/kak-pravilno-zatochit-sverlo-svoimi-rukami-v-domashnih-usloviyah/

Советы по изготовлению кондуктора для заточки сверла самостоятельно

Нюансы и особенности:

  • новички чаще пользуются купленными приспособлениями, а специалисты предпочитают собственноручно изготовленные;
  • работа на домашнем оборудовании требует высокой точности, понимания работы электрических устройств, знаний о поведении инструментальной стали;
  • ручной привод неэффективен, понадобится подключение движка;
  • обязательно предварительное составление чертежа;
  • на схеме необходимо отразить размеры и способы крепления.

Источник: http://rocta.ru/info/prisposobleniya-dlya-zatochki-sverl-po-metallu-ustrojstvo-i-chertezhi-prisposoby-v-domashnih-usloviyah/

Специфика затачивания с различной формой режущей кромки

Есть 4 типа края, они нуждаются в 2 разных подходах:

  • одноплоскостный и двухплоскостный обрабатывается с помощью приближения плоскостей (поочередно) к абразивному кругу, двигать инструмент при этом не нужно;
  • цилиндрический и конический подвергаются процедуре немного сложнее – рабочая часть также подносится к движущемуся абразиву, но одной рукой мастер нажимает на нее, а второй – держит кромку и покачивает ее из стороны в сторону, чтобы добиться равномерной шлифовки.

Ошибки и их предупреждение при работе с приспособлением для заточки сверл на наждаке

Часто бывают допущены промахи:

  • Разная длина кромок. Приводит к их поломке. Избежать можно точным глазомером и измерением перед началом работы.
  • Асимметричность углов. Полученный результат – фактическая эксплуатация только одно края. Решение – пересмотрите чертежи, возможно, у вас не очень функциональный держатель, его наклон приведет к асимметрии.

Источник: http://rocta.ru/info/prisposobleniya-dlya-zatochki-sverl-po-metallu-ustrojstvo-i-chertezhi-prisposoby-v-domashnih-usloviyah/

Как наточить правильно

В принципе, затачивать сверла по металлу возможно и без «помощников», при должной сноровке.

Чтобы правильно затачивать сверла по металлу, не помешает мерка для наклона.

Болгаркой

Элементарный инструмент для заточки – болгарка и шлифовальный диск. Обычные отрезные не подойдут – они слишком тонкие. Так как нагрузка поперечная, диск может лопнуть. Учитывая, что защита будет снизу, осколки полетят прямо в лицо или тело. В остальном, заточить сверло болгаркой можно быстро и без навыков слесаря.

Чтобы правильно точить сверла по металлу, действуйте по инструкции:

  1. Хвостовик зажимается в струбцину или тиски. Будет проще, если сразу выставить наклон 120 градусов, чтобы болгарка выводила ровную плоскость.
  2. Болгарку нужно держать параллельно полу и понемногу снимать металл с кромки.

Через каждые несколько проходов, кромка «пробуется» ногтем. Если он срезается – значит сверло наточить получилось.

Нужно учитывать, что быстрорез, из которого делаются расходники, очень капризный. Перегревать его нельзя, поэтому болгаркой увлекаться не стоит. Следует регулярно поливать кромку холодной водой и работать не дольше 3 секунд.

На наждаке

Это уже специальный инструмент для заточки, поэтому работать с ним проще. Для работы со сталями HSS и Р6М5 нужны средние обороты.

Итак, заточной станок можно подготовить. На «столике» возле круга можно заранее отмерять 60 градусов, чтобы ориентировать на него. Рядом поставить стакан с водой и периодически макать туда сверло.

Теперь можно приступать:

  1. По отметке в 60 градусов выставляется сверло.
  2. Теперь, не перемещая центр, нужно его аккуратно поворачивать по оси. Левой рукой придерживаем спираль возле кромки, а правой проворачиваем хвостовик.
  3. Каждые 15 секунд макая в стакан с маслом, нужно снять затупившуюся кромку.

Можно заранее сделать ликало с наклоном 120о , чтобы сравнивать . Так будет проще точить сверла по металлу.

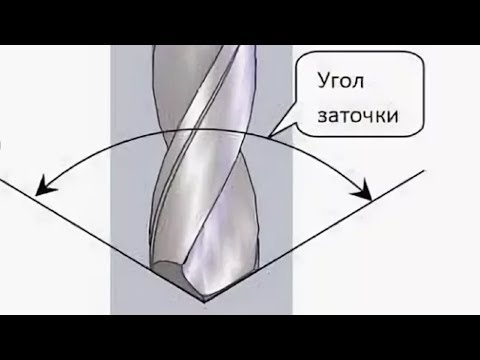

На этой картинке можно наглядно посмотреть градус.

Источник: http://proinstrumentinfo.ru/kak-pravilno-zatochit-sverlo-svoimi-rukami-v-domashnih-usloviyah/

Какие углы должны быть для работы с разными материалами

Металлические сплавы имеют разную плотность, поэтому изделия из них необходимо обрабатывать в разных условиях, представим в виде таблицы:

Металл

Заточка в градусах

Сталь и чугун

115—120

Бронза, латунь

125—135

Медь

125

Алюминий, дерево, керамогранит

135

Источник: http://rocta. ru/info/prisposobleniya-dlya-zatochki-sverl-po-metallu-ustrojstvo-i-chertezhi-prisposoby-v-domashnih-usloviyah/

Способ №2 – приспособа из дерева

Приспособление для заточки из деревянного бруска

Этот вариант подойдёт для тех, кто не умеет пользоваться сварочным аппаратом или не имеет к нему доступа. Принцип конструкции аналогичный.

Для изготовления приспособления из дерева понадобиться:

  • деревянный брусок толщиной около 2см
  • саморез или евроболт
  • сверло
  • транспортир

Пошаговая инструкция

  • Брусок центруют, — с торца делают разметку по диагоналям
  • По разметке брусок просверливают подходящим сверлом насквозь, — паз для затачиваемого сверла
  • Сверху бруска отпиливают его углы под 30 градусов, — разметку делают с помощью транспортира. Нулевое значение для разметки – ось просверленного отверстия под паз
  • Сбоку бруска сверлят отверстие под фиксирующий саморез так, чтобы оно соединялось с пазом для сверла

Как пользоваться?

Заточка на ленточном гриндаре

В паз вставляется сверло, которое фиксируется саморезом, закрученным сбоку бруска, — кончик сверла должен немного выступать за грани приспособы.

Затачивают на ленточном гриндаре или болгарке. Дерево стараются сильно не стачивать.

В заключение следует отметить, что деревянное приспособление делается для близких диаметров сверл. Например, одна приспособа для сверл диаметром 7,8,9 мм, другое для диаметров 4,5,6 мм.

ВИДЕО: Приспособление из дерева для заточки сверл

Помогла ли Вам наша статья?

10

Источник: http://krrot.net/prisposoblenie-dlya-zatochki-sverl-svoimi-rukami/

Изготовление приспособлений для заточки свёрл своими руками

Специфика работы устройств

В домашнем хозяйстве часто используются электродрели и шуруповёрты для сверления различных материалов из дерева, бетона, металла и керамики. Многие пользователи подобного оборудования неоднократно сталкивались с проблемой, вызывающей во время работы затупление рабочей части сверлильного инструмента.

Во время работы с металлом может возникать интенсивный нагрев режущей части сверла, что подвергает его к быстрому износу и дальнейшей непригодности в эксплуатации. Во избежание этого необходимо периодически проверять геометрические нормы режущей части и по возможности подтачивать её до требуемых параметров. Для сверления металлов, как правило, применяются спиральные свёрла. Дополнительная проверка инструмента перед выполнением работ продляет срок его эксплуатации.

При работе с древесиной режущая часть практически не поддаётся износу, а буры по бетону оснащаются твёрдыми победитовыми пластинами, которые в заточке не нуждаются и используются до полнейшего износа.

Инструменты для заточки свёрл

Как на промышленном устройстве, так и на приспособлении для заточке свёрл, сделанном своими руками, рекомендуется применять специализированный шаблон, необходимый для соблюдения требований к инструменту.

Использование шаблона даёт возможность выставлять необходимый угол режущей части сверла, что обеспечивает высокую точность при работе.

Во время проведения сверлильных работ необходимо индивидуально подбирать угол заточки инструмента, в зависимости от используемых материалов.

При работе с металлами можно использовать справочные данные, предоставляющие информацию о необходимых нормах при установке угла заточки. Параметры углов заточки для свёрл по металлу:

  • Сталь, чугун и твёрдая бронза — 116−118;
  • Латунь, мягкая бронза — от 120 до 130;
  • Медь — 125;
  • Алюминий — 140.

При использовании различных материалов рекомендуется изготовить несколько шаблонов или использовать один универсальный.

В простом приспособлении для заточки свёрл можно использовать втулку с внутренним диаметром, которая должна совпадать с поперечным сечением сверла и фиксироваться на жёстком основании под необходимым углом.

Втулка подбирается с высокой точностью — так, чтобы её внутренний диаметр совпадал с поперечным сечением затачиваемого инструмента.

Категорически нельзя допускать слабой фиксации: это резко снижает качество заточки.

Можно использовать деревянный брусок, в котором должны быть просверлены отверстия разного диаметра, что сделает приспособление универсальным.

  Пайка медных труб своими руками при помощи газовой горелки

Важным узлом является подручник, выполняющий следующие функции:

  • обеспечивает правильное фиксирование обрабатываемого объекта и его перемещение относительно заточного круга;
  • является отличным упором во время выполнения заточных работ.

Чертежи приспособления для заточки свёрл могут оказать существенную помощь при его сборке. Их можно найти в различных источниках информации. Изучая принцип работы подобных конструкций, можно разработать свой вариант, который может отличаться от базового своими индивидуальными особенностями.

При работе с заточными устройствами необходимо выполнять следующие правила:

  • Обрабатываемый инструмент во время проведения работ должен быть крепко зафиксирован, что предотвращает его проворачивание вокруг своей оси;
  • По окончании заточных работ необходимо дать сверлу остыть, после чего измерить его углы при помощи шаблона. Рабочие поверхности режущих частей не должны отличаться друг от друга.

Даже при правильно выбранных углах и совпадении их симметричности может появиться сильное биение, вызванное из-за разницы длины режущих кромок, что чревато поломкой сверла. При несимметричности режущих частей происходит замедление процесса сверления и перегрев режущей части инструмента. Это делает отверстие разбитым и увеличенным в диаметре.

Приспособление для шуруповёрта

Для заточки свёрл можно использовать традиционные устройства: точило, электродрель или шуруповёрт, с добавлением к ним дополнительных доработок.

В продаже имеется готовое промышленное приспособление для шуруповёрта и электрической дрели, которое используется как мини-точило и позволяет осуществить заточку под разными углами.

Рекомендации по работе

Чтобы заточить режущую часть инструмента на самодельном приспособлении, необходимо выполнить ряд условий:

  • Ось подручника должна совмещаться с осью заточного диска и иметь с ней общую горизонтальную плоскость.
  • Все части устройства должны быть крепко укреплены с помощью держателя, что обеспечивает безопасность при работе.
  • Стойку рекомендуется делать универсальной, что позволит выполнять работы в ручном режиме и полуавтомате.
  • Оправка должна изменять положение сверла под разными углами.

Для затачивания свёрл и буров применяются наждачные круги. Самым распространённым в бытовых условиях является белый круг из электрокорунда, предназначенный для затачивания лопат, топоров, ножей, тяпок и другого домашнего инвентаря.

Для твердосплавных победитовых буров по бетону используются абразивные круги маркировки 64С. Зернистость заточного диска рекомендуется использовать марки 25Н. При заточке рапида используют марку диска от 8H до 16H. При работе с наждаком из карбида кремния рабочая поверхность сверла, нагревается до высоких температур, поэтому рекомендуется охлаждать металл при помощи воды с содой.

  Как изготовить столярный верстак своими руками

Источник: https://pochini. guru/sovety-mastera/prisposoblenie-dlya-zatochki-svyorl

Источник: http://stankidarom.ru/metalloprokat/prisposoblenie-dlya-zatochki-sverl-svoimi-rukami-chertezhi-video.html

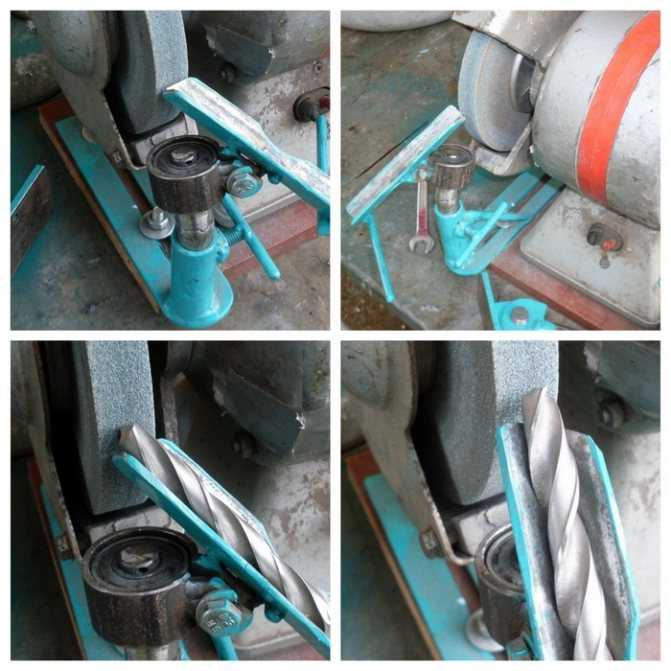

Самодельная стойка – приспособление для заточки сверла по металлу: конструктивные особенности

В зависимости от масштабов задач они могут быть разного размера. Установка крепится на токарном или точильном станке с помощью болтов. Их конструкция состоит из:

  • основания;
  • крепежного элемента для зажима инструмента;
  • упорный механизм;
  • винт, регулирующий подачу;
  • зажимы.

На покупном образце находится шкала, она регулирует угол с высокой точностью. Если вы применяется самостоятельное устройство, то удобнее будет использовать шаблоны разного диаметра, их можно выполнить из дерева.

Простая приспособа из гайки для заточки сверла в домашних условиях

Для изготовления нужно минимум подручных материалов. Посмотрим на изображение:

Инструкция по созданию:

  • Возьмите две гайки разного размера, с меньшей выпилите по 9 мм разрезы с трех граней с каждой стороны.
  • Угол заточки должен соответствовать полученным краям – 120 градусов.
  • Приварите сварочным аппаратам второе изделие к первому так, чтобы получились отверстия в виде треугольника.
  • Подберите и вкрутите болт, совпадающий по размером с маленькой гайкой. Он будет зажимать обрабатываемый инструмент.

В такой держатель просовывается заготовка. Она надежно фиксируется прижимом. Теперь можно подносить деталь к абразивному кругу и не переживать, что срежете лишнее или с неправильным углом.

Заточное приспособление на дрель для сверл своими руками

Мы рассказали, что можно купить насадку на электродрель. Обычно они выполнены из пластика и имеют стандартные разъемы. Сделать аналог можно дома, рекомендации:

  • выполняйте детали из металла, а не пластиковые;
  • соедините наждачный круг с патроном при помощи кольца;
  • наждачный конус можно изготовить на токарном станке;
  • внешний корпус (крышка с отверстиями разных диаметров под нужные размеры инструмента) лучше всего сделать из дерева, но можно из стали.

Чтобы вам проще было делать самоделку, посмотрим, из чего состоит покупная модель. Это на видео объясняет и показывает комментатор после произведенного разбора:

Устройство для болгарки

Этот электроинструмент тоже применяют для затачивания, это легко объяснить – установка абразивного диска является естественной задачей углошлифовальной машины, а крепеж под нужным углом к вращающемуся абразиву сделать легко. Посмотрим, как это выглядит:

К кожуху необходимо прикрепить металлический уголок, он будет выполнять функцию направляющего для качественной заточки сверла. Регулировка происходит вручную. Есть и минусы, к ним относится то, что сам диск подвергается неравномерной нагрузке и при длительном использовании может раскрошиться.

Самоделка: оправка для заточки сверл из дверных петель своими руками

Еще один интересный домашний вариант.

Многие считают, что она избыточно сложная. Но мы рассмотрим изготовление:

  • нижняя часть фиксируется на подручнике;
  • верхняя перемещает заготовку;
  • нижний палец нужно вытащить, оставить только верхний;
  • следует разрезать на две части одну из петель – одна из них регулирует наклон;
  • нужно приварить металлический уголок, нарезать резьбу под болт в просверленных отверстиях;
  • далее нужно заварить барашек, чтобы вращать упорный механизм.

Более подробная поэтапная инструкция в видео:

Спиральный тип

Для этой самодельной приспособы необходима втулка с диаметром в точности повторяющим размер сверла, заточка которого будет производиться своими руками. Это могут быть трубки из меди, алюминия. Направляющие следует выточить из дерева. В бруске сверлятся отверстия под заданным углом – в них нужно будет вставлять инструмент. Отдельно нужно создать подручник, который отвечает за упор и правильное положение заготовки.

Источник: http://rocta.ru/info/prisposobleniya-dlya-zatochki-sverl-po-metallu-ustrojstvo-i-chertezhi-prisposoby-v-domashnih-usloviyah/

Требования безопасности

Соблюдайте правила:

  • всегда надевайте перчатки, закрытую обувь и одежду;
  • проверяйте фиксацию элементов перед включением электропривода;
  • станки должны иметь заземление;
  • обеспечьте рабочую зону освещением и легким доступом к столу.

Источник: http://rocta.ru/info/prisposobleniya-dlya-zatochki-sverl-po-metallu-ustrojstvo-i-chertezhi-prisposoby-v-domashnih-usloviyah/

Сферы применения

Подходит только для употребления дома, если пользоваться в условиях производства, то быстро будут ломаться абразивные круги, а также сам электроинструмент.

Источник: http://rocta.ru/info/prisposobleniya-dlya-zatochki-sverl-po-metallu-ustrojstvo-i-chertezhi-prisposoby-v-domashnih-usloviyah/

Как подобрать насадку

Факторы для выбора:

  • совместимость диаметра с дрелью;
  • углы заточки;
  • размеры отверстий для сверл;
  • производитель;
  • наличие в комплекте второго точильного камня с менее распространенным наклоном.

Какие еще бывают насадки

Чтобы сделать электродрель максимально функциональной, ее оснащают простым приспособлением для заточки своими руками не только сверл, но и других инструментов:

  • дисковых пил;
  • ножей и стамесок.

Это удобный многофункциональный вариант для домашнего использования.

Комплектация

Очень удобно использовать подставку, чтобы не держать дрель на весу, она состоит из металлического корпуса (Элемент А), крышки (Б), кольца-держателя (В) и шлифовальной головки (Г). Посмотрим, как выглядит аппарат в комплекте:

Источник: http://rocta.ru/info/prisposobleniya-dlya-zatochki-sverl-po-metallu-ustrojstvo-i-chertezhi-prisposoby-v-domashnih-usloviyah/

Порядок сборки упора для заточки сверл: самодельное приспособление в домашних условиях

Перед началом работы необходимо поместить деталь Б в верхнюю часть А, совместив их радиусы отверстий. Затем на электродрель надевается элемент В, а Г крепится к патрону.

Источник: http://rocta.ru/info/prisposobleniya-dlya-zatochki-sverl-po-metallu-ustrojstvo-i-chertezhi-prisposoby-v-domashnih-usloviyah/

Заточка своими руками: точим инструмент (видео) | Своими руками

Содержание ✓

  • ✓ Заточка стамесок и рубанков
  • ✓ Заточка фрезы по дереву
  • ✓ Заточка сверла по металлу
  • ✓ Электроточила
  • ✓ Электроточила или заточные станки подразделяются на три группы:
  • ✓ Работа с электроточилом
  • ✓  Правильная заточка  сверла в домашних условиях: видео

Режущий инструмент рано или поздно тупится. Если он одноразовый, то выход один – на свалку. Но режущую кромку дорогих приспособлений чаще всего удается восстановить. в этой статье мы расскажем вам о том, как подарить им «вторую молодость».

Различный режущий инструмент требует дифференцированного подхода при заточке. Сегодня мы поговорим о восстановлении стамесок, рубанков, фрез по дереву и сверл по металлу.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Заточка стамесок и рубанков

Привести в рабочее состояние стамеску или нож рубанка не так уж сложно. Процедура их заточки состоит всего из двух этапов. При работе по заточке инструмента понадобится обычный точильный станок. Стамеска или нож рубанка для мягких пород дерева затачиваются под углом в 250°. Для твердых пород – 350°. При заточке следует постоянно удерживать заданный угол, что не так уж просто. Упростить задачу могут специальные приспособления для заточки стамесок, позволяющие работать в диапазоне от 25 до 35°. Во избежание перегрева периодически охлаждайте инструмент в воде.

Не стоит сразу стачивать кромку железа до появления режущей части. При доведении ее толщины до полумиллиметра угольником проверьте, чтобы ось была перпендикулярна режущей кромке. Конечную заточку лучше всего проводить вручную или на низкоскоростном точиле с водяным охлаждением, доводя инструмент до необходимой остроты режущей кромки.

При заточке круглой стамески с внешней кромкой инструмент перемещается по бруску от края до края по всей длине камня описывая «восьмерку». Заусенец с внутренней стороны желобка, обязательно образующийся при заточке, снимается с помощью фасонного точильного камня. Окончательная заточка режущей кромки производится наждачными бумагами различной степени зернистости.

Ссылка по теме:  Заточка и доводка инструмента наждачкой (наждачной бумагой)

Заточка фрезы по дереву

Для заточки фасонных концевых фрез необязательно наличие специальных приспособлений. Достаточно иметь алмазный брусок, уложенный на край стола или верстака. Затачивают фрезу путем проведения по бруску ее передней поверхности, предварительно очищенной от остатков смолы, грязи и пыли с помощью растворителя.

При наличии направляющего подшипника перед началом заточки его необходимо демонтировать. Попытка сэкономить пару минут обернется если не его деформацией, но, вполне возможно, испорченной фрезой. В процессе заточки брусок слегка смачивается водой, а после окончания работ протирается насухо. По мере стачивания передней поверхности кромка фрезы заострится, и ее диаметр незначительно уменьшится.

При заточке инструмента следует использовать бруски различной зернистости, в зависимости от желаемого конечного результата и чистоты обрабатываемой поверхности. При затачивании резцов для сохранения симметрии совершается многократное количество движений с равным нажимом. В зависимости от материала, из которого изготовлена фреза, вместо бруска может использоваться абразивная бумага, установленная на полоску стали или деревянную рейку.

Если в вашем распоряжении есть точильный станок с низкой скоростью вращения, то установка соответствующего абразивного круга может свести ручной труд на нет.

Заточка сверла по металлу

Со временем сверла тупятся и многие их просто выкидывают, покупая новые. Однако почти всегда сверлу можно дать «второй шанс» и продлить срок его службы. Для этого достаточно обработать затупившуюся поверхность на точильном круге.

Перед началом проведения работ запаситесь емкостью с водой, в которую время от времени во избежание перегрева будет окунаться сверло. Заточка производится последовательно и начинается с обработки задней поверхности, аккуратно, но плотно прижимаемой к поверхности точильного круга до образования правильного конуса.

После этого затачивается его режущая часть и проводится окончательная доводка задней поверхности. Во время заточки необходимо постоянно следить за перемычкой на кончике сверла. Для сверл диаметром от 8 мм и меньше она не должна превышать размер 0,4 мм. Для крупных образцов размер перемычки варьируется от 1-1,5 мм. Имейте в виду, что сверление производит не наконечник, а боковые лепестки сверла!

Электроточила

Конструктивно электроточила крайне просты.

Они состоят из асинхронного двигателя, точильных кругов и кожухов. Переведя разговор в плоскость выбора конкретного производителя и модели, следует отметить, что если вы планируете купить аппарат для личных целей, то марка не имеет решающего значения. Такое оборудование включается в сеть ненадолго и имеет довольно большой ресурс. Цена точила напрямую зависит от его диаметра.

Чем он больше – тем дороже аппарат. Осматривая электроточило перед покупкой, попробуйте пошевелить вал. Если он не только вращается, но и «ходит» -откажитесь от него и выбирайте дальше. Конечно, лучше всего включить точило в сеть, но не в каждом магазине вам пойдут навстречу в этом вопросе.

Электроточила или заточные станки подразделяются на три группы:

  1. Высокоскоростные точила, оборудованные сменными держателями для различных видов инструмента.
  2. Узкоспециализированные станки, предназначенные под конкретный инструмент (например, сверла).
  3. Низкоскоростные станки с водяным охлаждением.

Если высокоскоростные точила раскручиваются до 3000 оборотов в минуту, то такие станочки максимально вращаются на 150 оборотах и могут затачивать любой режущий инструмент. Низкая скорость и водяное охлаждение – идеальные условия для качественной режущей кромки.

Читайте также: Заточка инструмента от А до Я

Работа с электроточилом

Абразивные круги всегда должны «набегать» на режущую кромку, а полировальные – «убегать». Таким образом, не стоит полировать что-либо вращением круга на себя. Это гарантированно приведет к выбросу детали в сторону оператора и травмам. После выполнения работ на станке с водяным охлаждением всегда следует сливать воду из поддона. Если пренебречь этим советом, то камень напитается водой и потеряет прочность. Заточка инструмента не столь сложна, как может показаться на первый взгляд. Главное, о чем стоит подумать в первую очередь при проведении работ, безопасность и бережное отношение к инструменту!

Если электроточило необходимо для личных целей, то марка не имеет решающего значения. Такое оборудование включается в сеть ненадолго и имеет большой ресурс.

 Заточка – движение по кругу

Будучи столярами, мы предпочитаем работать с инструментами, а не доводить их до совершенства, поэтому большинство из нас избегает заточки до тех пор, пока такая необходимость не станет абсолютно неотложной. Инструменты тупятся, не оставляя чистых срезов, и работа превращается в пытку. Но с помощью простой и легко запоминающейся техники вы можете буквально за несколько минут вернуть вашим стамескам и рубанкам нижнюю остроту. Вот как это делается.

Для правильной работы лезвие стамески или рубанка должно иметь идеально плоскую заднюю сторону (спинку). Слегка смочив водой грубую сторону алмазной пластины (325-grit), положите на неё плашмя спинку лезвия и передвигайте из стороны в сторону до тех пор, пока не образуется равномерно матовая сетка из мелких царапин. Повторите эти действия на мелкозернистой стороне пластины (1200-grit), а затем на керамическом камне (6000-grit), чтобы отполировать спинку. Остановитесь, когда получится плоская поверхность, похожая на зеркало. Один раз проделав эту операцию со спинкой, вы вряд ли вернётесь к этому шагу в дальнейшем.

С помощью заточного станка или грубой стороны алмазной пластины сформируйте на лезвии основную фаску под углом 25°. Закрепив лезвие в направляющем приспособлении, сформируйте узкую режущую кромку под углом 30°, начав с мелкозернистой алмазной пластины и отполировав на керамическом камне.

При первых признаках затупления освежите режущую кромку с помощью алмазного и керамического абразивов (1200 и 6000-grit). После нескольких доводок ширина рабочей фаски увеличится. Когда она дойдёт до трети или половины основной фаски, заново сформируйте основную фаску под углом 25° и начинайте новый цикл заточки.

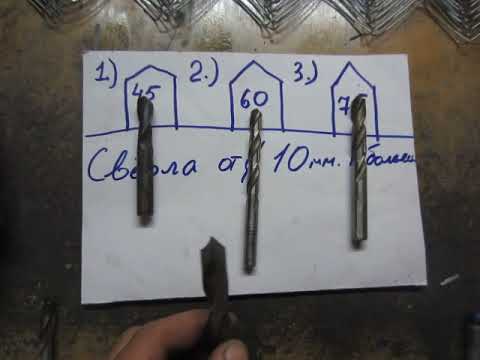

 Правильная заточка  сверла в домашних условиях: видео

Правильная заточка сверла. Сделай Сам!


Watch this video on YouTube

©Автор: Вадим Липатов

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Как использовать Drill Doctor для заточки затупившихся сверл

Обновлено 8 июля 2021 г.

Автор: SteveM

Даже высокопроизводительные сверла со сложной формой наконечника можно заточить с помощью Drill Doctor .

Сердцем Drill Doctor является алмазный круг, который шлифует кончики сверл. В отличие от точильных камней, он не меняет форму при использовании, обеспечивая стабильные результаты заточки электроинструмента и ручного инструмента .

Несмотря на сложность на первый взгляд, Drill Doctor 750X прост в использовании. Учебный DVD позволяет легко учиться, видя. После десяти минут просмотра видео вы сможете заточить все затупившиеся сверла менее чем за две минуты.

Когда я был подростком, мне посчастливилось жить через дорогу от парня, который разрешал мне строить вещи в мастерской по металлообработке, которая была у него в гараже. Его звали Питер, и больше всего мне запомнилась его способность затачивать сверла. Используя только обычную настольную шлифовальную машину, он терпеливо воскрешал все изношенные, старые сверла, которые я затупил, когда собирал вещи из металла. Звучит достаточно просто, но вы когда-нибудь пытались заточить сверло от руки? Это не легко. Несмотря на многолетние попытки, мне так и не удалось надежно восстановить заводское сверление старых долот, как это удалось Питеру. Из разговоров с другими покупателями я знаю, что я не одинок в этой проблеме, и именно поэтому они изобрели настольную заточку 9Инструмент 0007 под названием Drill Doctor .

На рынке нет недостатка в станках для заточки сверл, и многие из них работают не очень хорошо. По крайней мере, не те, что я пробовал. Задача всегда одна и та же: создать сложную комбинацию крутящих и вращательных движений, которые должно совершать сверло, когда его кончик касается вращающегося точильного камня. Сделайте это движение неправильно, и сверло не будет сверлить. Период. Это то движение, которое старый добрый Питер запомнил своими руками, и инженерам оказалось так трудно воспроизвести его на машине.

Drill Doctor является одним из немногих инструментов для заточки сверл , которые действительно работают, и его успех обусловлен тем, что конструкторы нашли способ регулировать сложную комбинацию движений, позволяющую получить наконечник сверла правильной формы. Итог: любой может взять совершенно тупое, совершенно бесполезное сверло и заточить его так хорошо, что оно вонзится в листовую сталь, как если бы это был сыр моцарелла.

Drill Doctor производит множество различных моделей, и моя любимая — 750X. Он затачивает обычные спиральные сверла под двумя углами (118º для обычного сверления и 135º для сверления отверстий в металле), но есть и кое-что еще.

Вы заметили, что за последние несколько лет на рынке появился поток модных высокопроизводительных сверл? Присмотритесь, и вы увидите, что все они имеют довольно сложную форму наконечника. Эта функция называется «точкой разделения» и обеспечивает более быстрое сверление и большую точность. Биты с раздельным наконечником с большей вероятностью будут сверлить там, где вы хотите, а не кататься, пока отверстие не начнется.

По своему опыту я знаю, что станок 750X отлично справляется с заточкой сверл — как с обычным наконечником, так и с разрезным наконечником. Вы даже можете добавить функцию раздельного наконечника к обычным сверлам, хотя, услышав это, вы обязательно о чем-то задумаетесь. Процесс не затягивается? Разве не имеет смысла покупать новые биты, когда они устарели?

У меня не так много времени, чтобы тратить время на заточку сверл, и, честно говоря, я не был в восторге от 750X, когда он у меня появился. На первый взгляд машина казалась сложной, и я был не в восторге от того, что потратил 30 минут на чтение скучного руководства и научился пользоваться этой штукой. Я имею в виду, на самом деле, сверла не так уж и дороги, верно?

Как оказалось, обучающий DVD, прилагаемый к инструменту , имел большое значение. Он поставляется со всеми станками Drill Doctor и на голову выше простых печатных инструкций. После пяти минут просмотра озвученного видео я был готов приступить к работе.

Приборы Drill Doctor доступны во многих магазинах товаров для дома и стоят от 80 до 160 долларов в зависимости от модели. И хотя потребуется немало сеансов заточки сверл, чтобы компенсировать покупную цену станка, есть еще одно преимущество, помимо простой экономии денег. Когда за минуту или две можно получить свежее, острое и быстрое сверло, многие работы по дому и в мастерской выполняются гораздо быстрее. Это почти так же хорошо, как знать своего собственного парня по имени Питер через дорогу.

Baileylineroad частично поддерживается за счет рекламы. Если вы не видите рекламу ниже, рассмотрите возможность отключения ваш блокировщик рекламы при посещении нашего сайта или подписке на нашу рассылку. Спасибо за визит!

Стоит ли покупать точилку для сверл?

  • #1

      • Добавить закладку
