Руководство по строительству | Требования к фундаментам и возвышающимся стенам

Фундаменты

Ленточные фундаменты

Фундаменты должны быть предусмотрены для всех кирпичных и блочных стен, дымоходов и несущих перегородок, включая перегородки с несущими стойками. Все внутренние фундаменты должны иметь ту же толщину и глубину, что и фундаменты наружных стен.

Схема B8 – Типовые ленточные фундаменты

Стандартные размеры, необходимые для фундаментов

Диаграмма B9 – Стандартные размеры, необходимые для фундамента

Глубина Глубина котлована фундамента должна быть не менее 600 мм ниже уровня земли по завершении.

Ширина Фундамент должен быть как минимум в 3 раза больше ширины стены, которую он поддерживает.

Толщина Бетон толщиной не менее 300 мм.

Указанные выше мин. фигуры; может потребоваться специальная конструкция фундамента и большие размеры. Для более крупных элементов, таких как дымоходы, требуется больший фундамент.

Плотные фундаменты

Поскольку плотные фундаменты являются специальной формой проектирования фундамента, важно, чтобы их проектировал квалифицированный инженер. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Прежде чем приступить к проектированию плота, необходимо сначала провести обследование участка, результаты которого следует учесть при проектировании. После проектирования строительство должно находиться под наблюдением и должно быть завершено к удовлетворению инженера.

Земляные работы и засыпка

Выкопать участок до подходящего уровня, убедившись, что все мягкие слои удалены.

Диаграмма B10 – Выемка грунта до подходящей опоры

Заполните участок соответствующим гранулированным наполнителем. Засыпка слоями не более 225 мм в глубину. Процесс заполнения и уплотнения должен контролироваться квалифицированным инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма B11 - Засыпьте подходящим гранулированным наполнителем и уплотните

После заполнения и уплотнения сначала уложите арматуру, затем забетонируйте плот, залейте бетоном, провибрируйте и вылечите. Сталь и бетон по спецификации инженера.

Диаграмма B12 – Обеспечьте армирование, опалубку, заливку, вибрацию и отверждение. ДПМ должен быть калибра 1200; никогда не используйте переработанный материал.

Диаграмма B13 – Должны быть предусмотрены DPM, изоляция и стяжка

При укладке поверх изоляции стяжка должна иметь толщину не менее 65 мм с армирующей легкой сеткой. Ни в коем случае нельзя размещать изоляцию под плотом. Водопроводные и отопительные трубы должны быть выше уровня несущей плиты.

Когда дренажи проходят вблизи фундаментов

Когда дренажи проходят вблизи фундаментов, они могут подвергаться нагрузкам от фундамента. Для предотвращения осадки фундаментов и/или разрушения дрен необходимо принять меры предосторожности.

Существуют 2 общие меры предосторожности, которые необходимо принять в зависимости от расстояния дренажа от фундамента, когда дренаж находится на более низком уровне:

Если траншея находится в пределах 1 м от фундамента, траншея должна быть заполнена бетоном уровень подошвы фундамента.
Если траншея находится на расстоянии более 1 м от фундамента, траншея должна быть засыпана до уровня подошвы фундамента за вычетом расстояния от фундамента менее 150 мм.

Диаграмма B14 – дренаж менее чем в 1 м от фундамента

Диаграмма B15 – Дренаж более чем на 1 м от Foundation

. и воздуховодов, поскольку недостаточный зазор или чрезмерная жесткость могут привести к оседанию или разрушению. Отверстие должно обеспечивать зазор не менее 50 мм по всему периметру трубы. Это отверстие должно быть закрыто жестким листовым материалом, чтобы снизить риск проникновения паразитов или наполнителя. Пустота также должна быть заполнена герметиком, целью которого является предотвращение просачивания газа. Дополнительные указания см. в TGD H строительных норм и правил.

Для ясности маскирование опе не показано на эскизах.

Диаграмма B16 – Коммуникации, проходящие через возвышающуюся стену

Для всех коммуникаций, проходящих через возвышающуюся стену, необходимо обеспечить зазор 50 мм. Воздуховоды должны быть предусмотрены там, где это необходимо.

Проемы и перемычки

В случае большого проема должна быть предусмотрена перемычка. Использование металлических перемычек в возвышающихся стенах не допускается.

Диаграмма B17 – Для больших отверстий должны быть предусмотрены перемычки

Защита водопроводных труб от замерзания

Руководство по надлежащей защите водопроводных труб и фитингов, а также всех труб холодной воды от повреждения от мороза изложено в пункте 1. 9 Технического руководства G – Гигиена, Строительные нормы и правила 2008 г. с поправками от июля 2011 г.:

Подземная коммуникационная труба от внешнего счетчика/запорного крана должна иметь покрытие не менее 600 мм. Эта крышка должна сохраняться по всей длине трубы. Вблизи внешней стены труба должна быть изолирована изоляцией, непроницаемой для водяного пара.

Изоляция для подачи холодной воды через пол, соприкасающийся с землей.

Схема Б18 – Защита водопроводных труб от промерзания – полы, соприкасающиеся с грунтом

Изоляция для подачи холодной воды через подвесной вентилируемый пол.

Схема Б19 – Защита водопроводных труб от замерзания – подвесные вентилируемые полы

Перепады уровней

Подъемные стены Изменения уровня

Когда поднимающаяся стена имеет ширину 215 мм, изменение уровня должно быть между 150 мм и 860 мм.

Диаграмма B20 – Возвышающиеся стены – изменения уровня 150-800 мм

При изменении уровня от 800 мм до 1260 мм и когда подъем превышает толщину стены в 4 раза, толщина стены должна быть указана инженером. Инженер должен иметь квалификацию по результатам экзаменов, заниматься частной практикой и иметь страховку профессиональной ответственности.

Диаграмма B21 – Возвышающиеся стены – изменения уровня 800-1260 мм

подпорная стена. Следовательно, необходимо увеличить толщину стенок, а также необходимо соблюдать большую осторожность при уплотнении материала наполнителя.

Высота возвышающейся стены никогда не должна превышать четырехкратную ширину стены. Там, где полость не заполнена, толщина стенки принимается как сумма обоих листов стенки, как показано на рисунке.

Диаграмма Б22 – Максимальная высота возвышающейся стены по отношению к ее ширине

Диаграмма В23 – Максимальная высота возвышающейся стены по отношению к ее ширине наклоны, как показано ниже.

Диаграмма B24 – Установка гидроизоляционной мембраны на площадке с изменением уровня или уклоном

Диаграмма B25 – Типичная ступенчатая деталь DPC на наклонной площадке

Диаграмма B26 – Перепады уровня внутри дома

Используйте полиэтилен толщиной 1200, уложенный с герметизацией швов связующим материалом, который не повредит мембрану во всех случаях, когда DPM укладывается под бетон.

Диаграмма B27 – Деталь A – Типовые вертикальные швы в DPM или DPC

Минимальный нахлест вертикальных швов для DPM или DPC должен составлять 150 мм по длине стены. Стыки необходимо проклеить двухсторонним скотчем.

Чтобы предотвратить проникновение влаги под пол более высокого дома через разделительную стену над уровнем пола в соседнем доме, рекомендуется сделать эти разделительные стены полыми стенами, т. е. стеной между домом А и домом В внизу. Эта стена должна иметь дренаж к внешней стороне здания.

Диаграмма B28 – Путь боковой сырости

Диаграмма B29 – Перепады уровней в соседних домах

Диаграмма B30 – Фрагмент X – Фрагмент типовой стены с изменением уровня

В ситуации, когда уровень земли выше уровня пола, важно принять меры для устранения риска проникновения влаги. При проектировании дома инженер или архитектор должен предусмотреть барьеры, достаточные для предотвращения этого.

В случае, когда часть дома находится ниже уровня земли, рекомендуется, чтобы по крайней мере часть стены, находящейся под землей, была построена, как указано ниже, или, в качестве альтернативы, вся стена должна быть полностью залита баком, если есть возможность нарастания давления воды.

Диаграмма B31 – Внутренний уровень пола частично ниже уровня земли

Когда весь этаж находится ниже уровня земли, как в подвале, необходимо предусмотреть резервуар. В этой ситуации не должно быть повышения давления воды, а глубина полости ниже уровня земли должна быть дренирована.

Схема B32 — Уровень внутреннего пола частично ниже уровня земли

Схема B33 — Деталь A — Установка DPM, где уровень внутреннего пола ниже уровня пола

Для снижения риска засорения из-за миграции мелких частиц рекомендуется обернуть перфорированную дрену геотекстильным фильтром.

Фундаменты; какой выбрать для строительства частного дома?

Фундамент представляет собой структурный элемент, предназначенный в первую очередь для надлежащей передачи статических и динамических нагрузок от конструкции на грунт. На практике это означает, что фундамент должен обеспечивать устойчивость конструкции и в то же время гарантировать, что ее осадка будет равномерной и не вызовет, например, осадки. растрескивание стен или потолков.

Испытание грунта для фундамента

Однако перед принятием решения о строительстве или даже проектировании фундамента рекомендуется воспользоваться опытом, полученным в результате геотехнических изысканий. Кроме того, предоставление геотехнического заключения в настоящее время является одним из условий, необходимых для получения разрешения на строительство дома. Кроме того, проведение тщательного обследования почвы также может быть обязательным в силу положений, включенных в местный план территориального развития.

Любое профессионально выполненное геотехническое заключение позволит определить три ключевых вопроса:

Что происходит с дождевой водой – как быстро и в каком направлении она стекает?
А если нет, то где накапливается?
Какой уровень грунтовых вод?
Каковы несущие параметры грунта?

Зная ответы на вышеперечисленные вопросы и дополнительно зная глубину промерзания грунта, можно принять решение о способе устройства фундамента.

Типы фундаментов и способы их устройства

На самом базовом уровне фонды подразделяются на непрямые и прямые.

Косвенный фундамент

Промежуточный фундамент, также называемый глубоким фундаментом, передает нагрузку на глубокие слои грунта, когда те, что находятся ближе к поверхности, имеют недостаточную несущую способность или устойчивость. Если грунт был ослаблен, например, затоплением, также используется этот тип решения. То же самое относится и к случаям, когда в планах предусмотрено основание строения, например, на склоне. Косвенные фундаменты делятся на опорные, подвесные и обычные.

В составе опорных вбиваются или бурятся в более глубокие слои грунта отдельные стабилизирующие элементы. Некоторыми примерами таких конструкций являются железобетонные сваи, вбитые вертикально в землю, которые поддерживаются, например, слой горных пород, расположенный на глубине нескольких метров. Другими примерами косвенно поддерживаемых фундаментов могут быть шламовые стены, фундаментные колодцы и т. д.
Висячие фундаменты в подавляющем большинстве случаев представляют собой бетонные сваи, которые не поддерживают устойчивое основание – камень или плотную глину. Нагрузки от здания передаются на грунт за счет трения по боковой поверхности сваи, т. е. по основанию.
Обычные промежуточные фундаменты сочетают в себе свойства опорных и подвесных. То есть они передают нагрузки как за счет трения между боковой поверхностью (например, сваи) и грунтом, так и вертикально, опираясь на скалу или слой уплотненной глины.

Неудивительно, что проектирование и строительство такого типа фундамента связано со значительными затратами. Для этой цели это не очень распространенное решение, применяемое в односемейном жилье. А также потому, что дом не будет строиться только на сваях – их нужно соединить фундаментной плитой или фундаментами. Это, очевидно, влечет за собой дополнительные расходы.

Прямой фундамент

Прямой, также известный как мелкозаглубленный фундамент, передает нагрузку непосредственно от конструкции на землю. Если несущая способность фундамента не сильно отклоняется от значений, рекомендованных строительными нормами, его можно дополнительно стабилизировать. Если это невозможно сделать по разным причинам, то применяют промежуточные фундаменты, например свайные.

Наиболее распространенными типами прямых фундаментов являются ленточные фундаменты, точечные фундаменты и плиты.

Ленточный фундамент

Ленточный фундамент в настоящее время является наиболее популярным типом фундамента в индивидуальном строительстве. Он относительно недорог и при правильном планировании не очень сложен в установке. В настоящее время в одноквартирных домах чаще всего применяют бетонные и железобетонные ленточные фундаменты. Различия между ними заключаются, в том числе, в разном армировании.

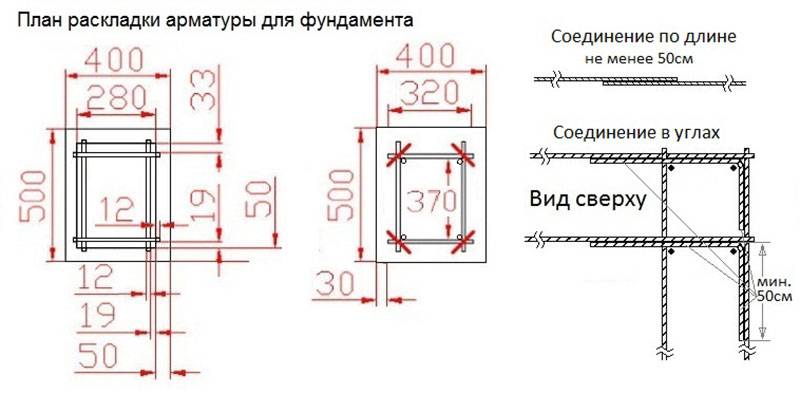

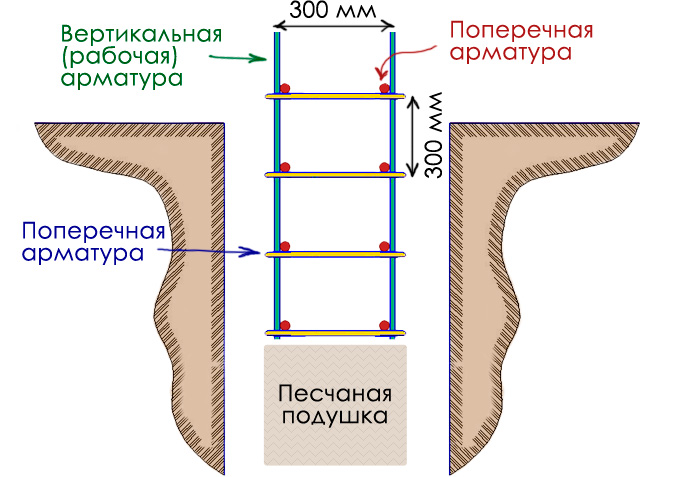

В составе стандартного бетонного ленточного фундамента это обычно четыре стальных стержня, соединенных хомутами.

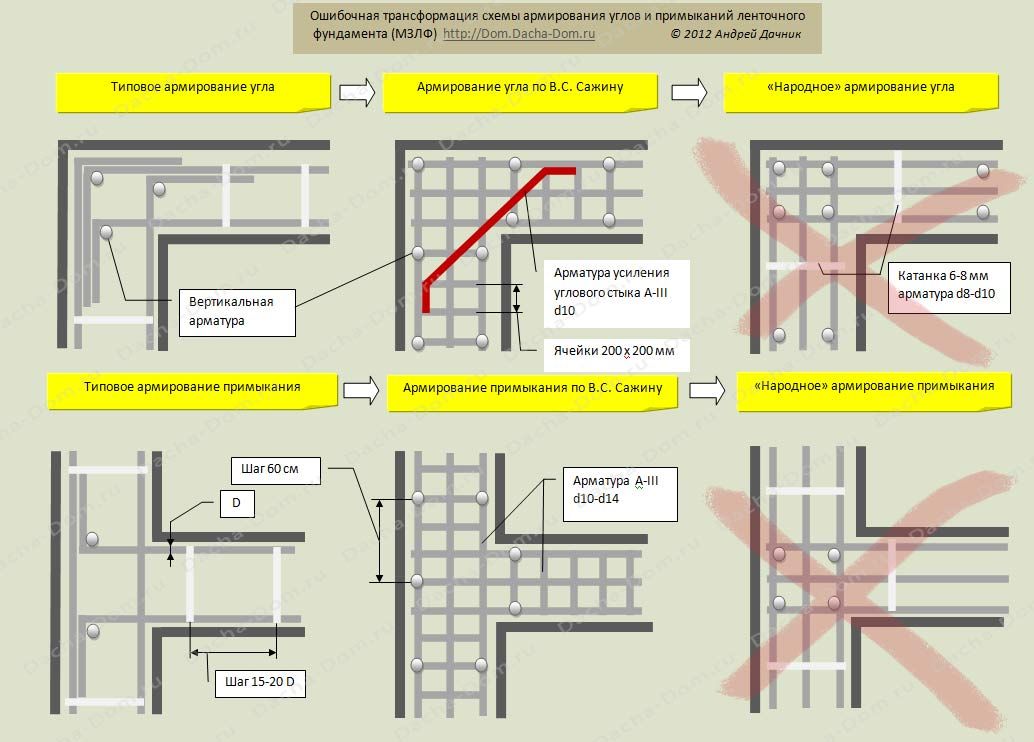

Железобетонные ленточные фундаменты дополнительно армируются поперечной арматурой в основании фундамента. Это решение используется в случае многоэтажных зданий, а также на грунтах, не обладающих оптимальной несущей способностью.

Конечно, решение о выборе наилучшего решения принимает специалист, отвечающий за проектирование дома. Это особенно важно в случае ступенчатого фундамента, который часто используется в качестве фундамента в зданиях, расположенных на склонах или сильно неровной местности.

Стены фундамента возводятся на ленточном фундаменте – стены кирпичные, из пустотелых блоков или блоков, или стены монолитные из железобетона. Безусловно, между ленточным фундаментом и стеной должна быть хорошая гидроизоляция, чаще всего из рубероида. Стены фундамента также должны быть утеплены. Вертикально, например, с пенополиуретаном для защиты от сырости или потери температуры. А по горизонтали толем или специальной пленкой для защиты от влаги. Это важно как для зданий с подвалами, так и без них.

Также важно учитывать вопросы, связанные с глубиной промерзания. Это фактор, напрямую влияющий на стоимость ленточного фундамента. Глубина ленточного фундамента должна быть ниже уровня промерзания грунта. В противном случае замерзающая вода в земле может вытолкнуть фундамент, что приведет к растрескиванию стен. В некоторых регионах Польши глубина промерзания грунта может достигать ок. 140 см. Поэтому, если вы не хотите делать такую глубокую выемку и вдобавок нет геотехнических противопоказаний, стоит задуматься о фундаментной плите.

Точечные фундаменты

Это фундамент, передающий точечные нагрузки на грунт, например, от столбов. Если здание обустраивается на цоколе, то цоколь также ставится под дымоходы или лестницы. В составе модульных домов они могут быть важнейшей опорой для несущих стен.

Фундаменты, используемые в частных домах, обычно имеют квадратное или прямоугольное основание. Однако в вертикальном сечении конструкция может иметь форму ступени, прямоугольника или трапеции. Армирование представляет собой сетку из стальных стержней, расположенных в основании фундамента. Кроме того, в нем анкеруются дополнительные бруски, которые затем соединяются с арматурой дымохода, столбами или лестницей.

Плиты

Плита представляет собой железобетонное монолитное основание, заливаемое непосредственно на строительной площадке. Толщина ее обычно не превышает 30 см, но это не полная толщина данного вида конструкции, ведь под плитой находится еще и базовый слой из тощего бетона, а иногда еще и теплоизоляция. Плита, конечно же, армирована стальными стержнями. Его можно использовать как в зданиях с подвалами, так и без них. Его большое преимущество в том, что при правильном армировании он очень устойчив, так как вес здания распределяется на нем равномерно. Может успешно применяться на неоднородных грунтах разной несущей способности.

При выборе фундаментной плиты важно учитывать несколько важных моментов.

Теплоизоляцию можно укладывать как на плиту, так и под нее. Последний вариант, очевидно, требует материала, стойкого к структурным нагрузкам. Таким материалом является, например, пенополиуретан с закрытыми порами. Этот вид теплоизоляции чаще всего используется в домах без подвалов, с полом на земле. Кроме того, нельзя забывать о гидроизоляции, как между основным слоем и плитой, так и между плитой и стенами.
Воздуховоды или трубы отопления могут быть утоплены в плиту, как и в напольном отоплении.
Время, необходимое для изготовления плиты, значительно меньше, чем время, необходимое для изготовления фундамента. Бетон, однако, должен доставляться на строительную площадку бетонным заводом, так как изготовить необходимое количество материала своими силами в достаточно короткие сроки было бы невозможно.

Выбор фундамента дома

Раньше вопрос выбора фундамента под дом практически не стоял, так как он строился в основном на ленточном фундаменте. Однако сегодня все больше строителей выбирают плиту, отчасти потому, что с каждым годом появляется все больше и больше подрядчиков, знакомых с правильным строительством плиты.

Это, пожалуй, самая большая проблема с этим типом конструкции: очень плохая идея построить ее самостоятельно, используя простую бетономешалку, которую можно купить в магазине «Сделай сам», в отличие от строительства ленточного фундамента. Параметры бетонной смеси должны быть идентичны указанным в проекте, чего легче добиться при использовании бетономешалки. Кроме того, если допущена ошибка, например, в связи с сантехникой, и придется спускаться на уровень земли, ковка в плите несравненно более трудоемкая и трудоемкая, чем снятие тощего бетонного основания на фундаменте. . Это также связано с наличием двойного или диффузного армирования. Кроме того, обязательна теплоизоляция. Все это делает плиту более дорогим решением, чем ленточный фундамент с подкладкой.

С другой стороны, фундаментная плита представляет собой идеальное решение для грунтов с различной несущей способностью, а также в местах со слишком высоким уровнем грунтовых вод.
