Армирование монолитной плиты фундамента: чертеж, схема

Правила проведения армирования монолитной плиты фундамента, чертеж. Зоны продавливания и их влияние на армирование. Пример расчета арматурного каркаса.

Содержание

• 1 Какое армирование используется для монолитной плиты?
• 2 Армирование по ширине плиты
• 3 Что такое зоны продавливания и их влияние на армирование
• 4 Как связывать арматурный каркас
• 5 Типичный пример расчета арматурного каркаса для монолитного фундамента

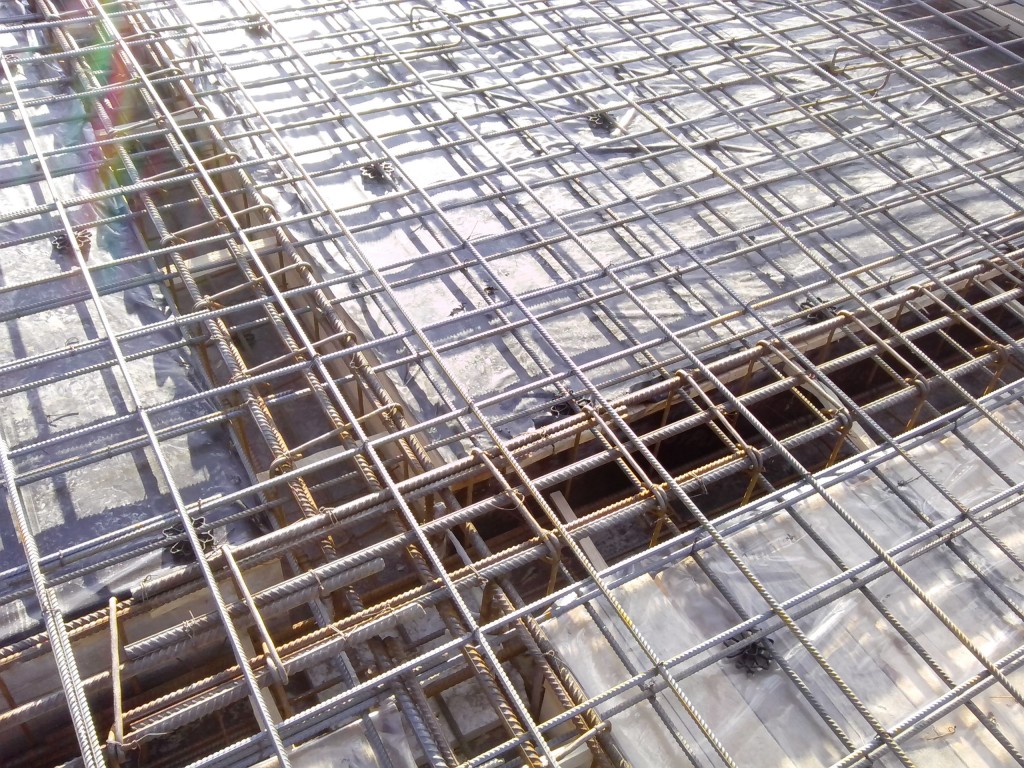

Надежное армирование монолитного фундамента

Использованием исключительно одного, пусть даже качественного бетона, нельзя обеспечить надежность и долговечность конструкции. В плитном монолитном фундаменте бетон – это только строительный материал, а оптимальную прочность, способность нейтрализовать внешние воздействия от нагрузок можно только благодаря арматурному поясу.

Поэтому надежные и долговечные монолитные фундаменты, на которых часто возводят высотные бетонные здания, имеют мощное армирование, причем в данном случае часто могут применять сразу несколько различных видов арматуры в зависимости от допустимых нагрузок, структуры почвы и размеров плиты.

Какое армирование используется для монолитной плиты?

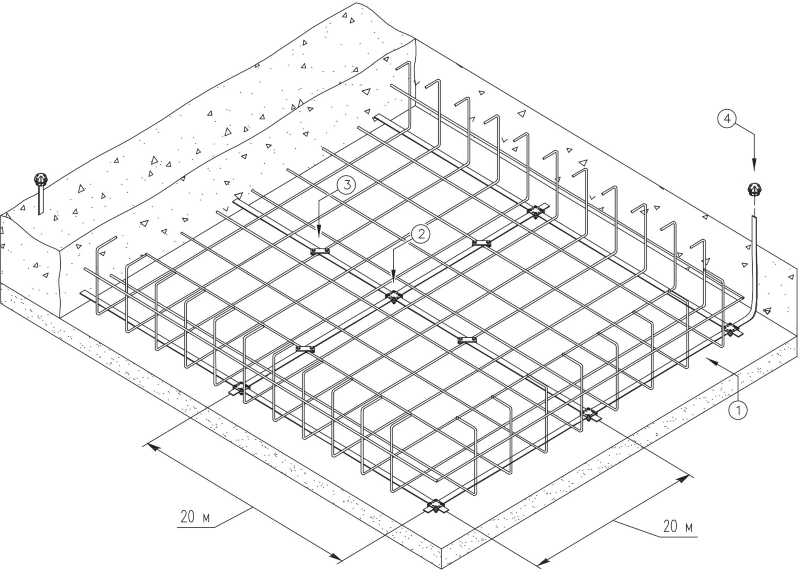

Чертеж-схема армирования монолитной плиты перекрытия

Так выглядит условно чертеж армирования монолитной плиты. Но в реальности, схема существенно отличается − она более детальная, так как нужно предусматривать множество факторов и параметров.

Учитывая размеры и массу железобетонной плиты, для армирования лучше использовать:

1. Для вертикальных поясов прутья с внешним диаметром до 10 мм.
2. Для горизонтальных поясов – до 14 мм.
3. Для перемычек подходит и 8 мм.

Если используется композитная арматура, то диаметр несущих элементов может быть и меньшим, но количество прутьев нужно увеличивать. В большинстве случаев, схема расположения арматуры предусматривает использование прутьев с диаметром до 5% от толщины самой плиты. Тогда будет достигнута максимальная эффективность конструкции при минимальных финансовых расходах.

В отличие от ленточных фундаментов, монолитная плита армируется неравномерно. В зонах с минимальной нагрузкой каркас будет ослабленным, а вот на углах здания, на пересечения несущих стен, армирование уже будет значительно мощнее, так как это зоны продавливания − максимального давления, где возникают деформационные сдвиги.

Армирование по ширине плиты

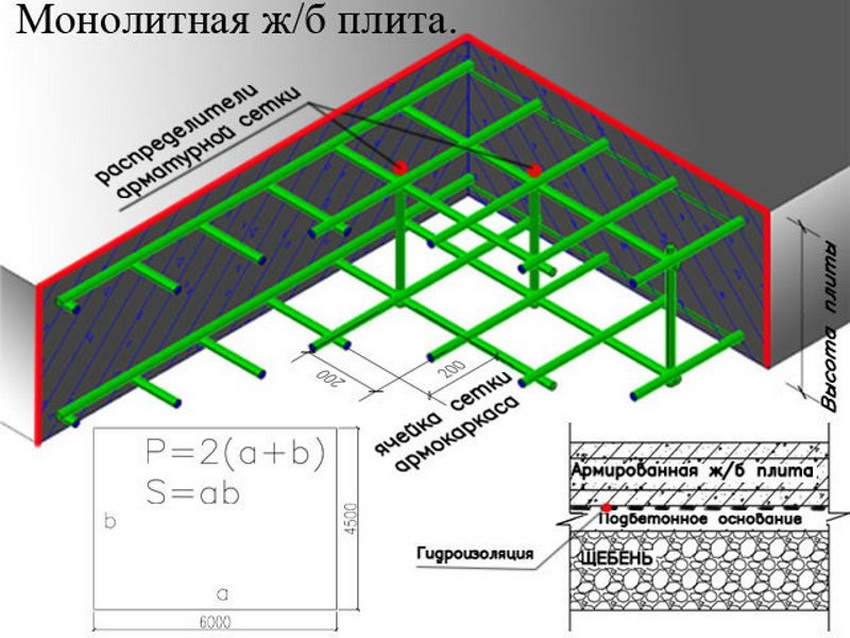

Эскиз армирования плиты перекрытия

Принимается стандартный квадратный размер плиты, где шаг арматурного каркаса будет одинаковым в любых направлениях. Для бетонных зданий армирование делают с интервалом 200−400 мм, для кирпичных зданий достаточно 200 мм, чертеж будет напоминать шахматную доску.

Для легких каркасных зданий шаг будет еще меньшим, ведь нагрузка на фундамент значительно меньшая, но тут также многое зависит от типа почвы и ее несущих способностей. Но, в соответствии с СП «Бетонные и железобетонные конструкции», максимальное расстояние между стержнями не должно составлять 1,5 толщины плиты в целом.

Что такое зоны продавливания и их влияние на армирование

Схема для расчета на продавливание плиты с равномерно распределенной поперечной арматурой

В местах, где на фундамент влияет основная нагрузка от несущих конструкций здания, возникает дополнительное напряжение. Оно влияет не только на распределение бетона, но и на степень его амортизации. Чтобы нейтрализовать влияние массы несущих конструкций, в местах соединения несущих стен и основания используется сплошной ряд армирования.

Если арматура в центре плиты имеет шаг 200 мм, то в зоне продавливания шаг будет уже 100 мм и даже меньше. В расчетах и будущей схеме армирования плиты будет указано максимально допустимое расстояние между вертикальными арматурными звеньями.

Оптимальным решением в таких случаях будет:

1. Разработка подробного проекта арматурного каркаса с указанными расстояниями между поясами.
2. Выполнение рабочей схемы армирования.
3. Вынос вертикальных стержней выше основания, чтобы соединить несущие стены и фундамент арматурным поясом, а не оставлять только бетонное соединение.

На данный момент, в соответствии с ГОСТ 5781-82, существуют следующие типы стальных арматур:

• А240 (АІ). Это гладкие прутья, больше используются для вертикального армирования, в монолитных основаниях не используются.
• А300 (АІІ). Прутья с рабочим диаметром 10-12 мм, имеют внешний периодичный профиль с кольцевыми насечками.
• А400 (АІІІ). Имеет серповидный профиль, большой рабочий диаметр и оптимальный для монолитной плиты.

Выбор арматуры для монолитного фундамента зависит от множества факторов.

Как связывать арматурный каркас

Эскиз создания правильной связки арматуры фундамента

Некоторые чертежи уже предусматривают метод соединения, если проведен расчет допустимой нагрузки на основание. Но большинство строителей используют метод сварки или связывания. Сварку сейчас мало используют, ведь из-за длительного локального нагрева металл меняет свою структуру и слегка деформируется. А вот связывание обеспечивает достаточную гибкость. Для связывания рекомендуется использовать мягкую прочную стальную проволоку диаметром 3−4 мм, а также плоскогубцы или зажимы.

Принцип армирования монолитной плиты:

1. Сначала нужно сделать опалубку, на внутренней части за 5 см от края установить рулонную гидроизоляцию.
2. Затем установить на расстоянии до 5 см от песчано-гравийной подушки горизонтальный арматурный пояс, укрепить его колышками или уплотнителями. Арматура не должна соприкасаться с подушкой и боковыми стенками опалубки.
3. С интервалом 200−400 мм устанавливают вертикальные прутья, в нижней кромке связываются с горизонтальным поясом. С целью увеличить прочность здания, в углах армирование устанавливают чаще, дополнительно усиливают продольными прутьями.
4. Горизонтальные пояса монтируют с интервалом 15 см, но учитывают толщину плиты. В некоторых случаях дистанцию можно уменьшить, но не увеличивать. Последовательно связывают вертикали с горизонтальным поясом.
5. Выводят вертикальный слой арматуры выше залегания верхней кромки фундамента. Она затем свяжется с нижним краем несущих стен.

По окончании армирования вся конструкция заливается бетоном.

Типичный пример расчета арматурного каркаса для монолитного фундамента

Поперечный разрез плиты с размерами

Для расчета берется монолитная плита с габаритными размерами 6х6 метров, толщина плиты для частного дома 20 см. В примере будет использоваться расчет арматурного пояса в зоне сопряжения:

1. Площадь фундамента: 1,2 кв. метра.
2. Минимальная площадь арматуры 1,2*0,3% = 36 кв. см.
3. Площадь арматуры для одного горизонтального пояса с учетом интервала между поясами 100 мм составит 36/2 = 18 кв. см.

В ГОСТ 5781-82 есть весь допустимый ассортимент арматурных прутьев с их поперечным сечением и допустимой длиной. Поэтому, для данного примера целесообразно использовать 12 стержней с диаметром 14 мм каждый. Затем нужно сделать чертеж будущего каркаса, чтобы посчитать необходимое количество арматуры. Для стороны длиной 6 метров целесообразно принимать шаг горизонтального пояса 300 мм, а для вертикального – 300 мм с использованием арматуры диаметром 8 мм.

Если свести все данные в таблицы с учетом использования П-образных соединительных арматурных хомутов, тогда для армирования монолитной плиты площадью 36 кв. м придется купить и вложить 515,2 м арматуры с диаметром 12 мм и 56 м с диаметром 8 мм.

схема и процесс укладки арматуры

Содержание

1. Что такое армирование
   1. Какое армирование нужно для плиты фундамента
   2. Выбор арматуры
   3. А может выбрать композитную?
2. Как сделать армирование монолитной плиты
   1. Чертеж, схема армирования
   2. Расчет диаметра и количества арматуры
   3. Подбор инструментов и материалов
   4. Процесс армирования
3. Ошибки монтажа – заключение

Выбор типа фундамента при строительстве газобетонных домов не столь широк, как при установке каркасников. Из-за уязвимости газобетонной кладки к подвижкам грунта, её нельзя опирать на металлический или деревянный ростверк, устанавливать такой дом на сборных малозаглублённых столбах или винтовых сваях. Наибольшей жёсткостью обладают монолитные конструкции, особенно сплошные. Рассмотрим, как выполняется армирование плиты фундамента, и какие нормативные требования при этом нужно учитывать.

Существует два основных типа нагрузок: на сжатие, и на растяжение, которые должен выдерживать фундамент, не подвергаясь разлому, крену, опрокидыванию и другим проблемам. Если бы речь шла только о сжимающих нагрузках, но с ними идеально справляется и простой бетонный монолит. На растяжение он работает хуже, поэтому в него и закладывается арматура.

Когда нагрузка становится для бетона критической, в работу включается металлический каркас. От того, насколько грамотно он смонтирован, зависит долговечность здания в целом, ведь кроме прочего на фундамент могут воздействовать ещё и силы морозного пучения. И потом, нагрузки-то неоднородные. Когда дом заведён под крышу, основное давление приходится по контуру плиты, а не в середине, так как кроме веса стен, начинают давить и конструкции кровли.

Стены и сами подвергаются неравномерным нагрузкам, так как им приходится сопротивляться идущему от стропил распору. Гасить распорные нагрузки должен железобетонный армопояс, заливаемый поверх стен, но весит он немало, и это тоже дополнительная нагрузка на фундамент. Более существенные нагрузки, воздействующие на контур плиты, стремятся отломить бетон – и это им удалось бы, если б не арматура.

Принцип армирования плиты зависит от её конструкционных особенностей. Обычная плоская плита для газобетонного дома не может иметь толщину меньше 250 мм, и должна армироваться объёмным каркасом. Он состоит из двух уровней рабочей арматуры, соединённых между собой поддерживающей арматурой в виде плоских каркасов или П-образных хомутов, арматурных подставок-лягушек.

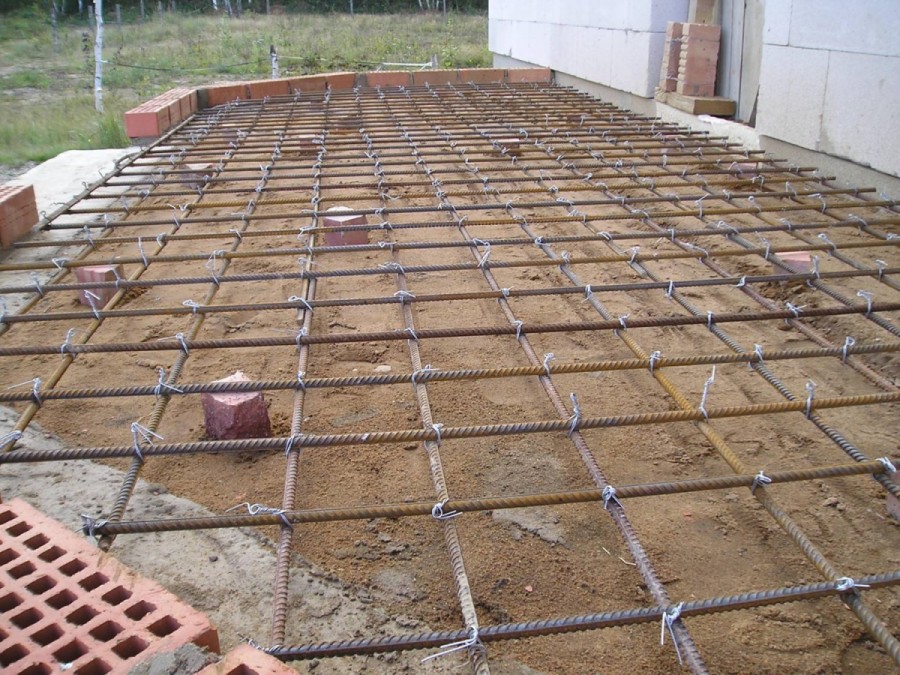

Второй ряд сетки опирается на подставки-лягушки

Так как более высокая нагрузка приходится на контур плиты, в этой части армирование должно быть более интенсивным.

Как вариант, проектировщики предусматривают для плиты дополнительный, увеличивающий статичность конструкционный элемент – рёбра жёсткости, которые могут быть направлены как вверх, так и вниз.

В обоих случаях выступы, имеющие вид ростверка или мелкозаложенного ленточного фундамента, основные нагрузки принимают на себя, для чего имеют собственный армирующий контур. Соответственно, горизонтальная часть может уменьшаться в толщине до 150 или даже 120 мм, и иметь менее интенсивное армирование.

Каркас в более тонкой горизонтальной части плиты может быть не объёмным, а плоским, в одном уровне, но он обязательно увязывается с арматурой выступающих элементов плиты. К примеру, плиты, проектируемые по шведской технологии (УШП), именно так и структурируют, что прекрасно видно на предлагаемом в качестве примера чертеже.

Чертёж плиты УШП

Сколько должно быть арматуры, и с каким шагом она должна располагаться, определяется расчётом – всё зависит от суммы нагрузок, воздействующих на фундамент.

Их традиционное армирование осуществляется с помощью стальной арматуры. В зависимости от состава она бывает:

1. Углеродистой. Основные компоненты в ней – это железо и углерод, легирующих добавок очень мало.
2. Низколегированной. Здесь легирующих добавок, роль которых играют такие металлы, как титан, ванадий, никель, медь, намного больше. Соответственно эта сталь обладает лучшими характеристиками – в том числе и меньше поддаётся коррозии.

Производство осуществляется по разным технологиям, в соответствии с чем, сталь подразделяется на такие продукты:

• Холоднотянутая – маркируется «В». Эта сталь должна сама по себе обладать высокой пластичностью, так как температурной обработке в процессе производства не подвергается.
• Горячего проката – маркируется «А». Здесь, наоборот, сталь обрабатывают в условии высокой температуры. Для фундаментов малоэтажных зданий используется именно она.
• Канат стальной арматурный, семипроволочный – маркируется «К». Представляет собой трос, свитый из проволочных жгутов. Применяют в основном при производстве предварительно напряжённых железобетонных конструкций.

Есть различия и в типе поверхности:

Тип поверхности, фото	Особенности применения
Гладкий профиль	Из-за отсутствия профиля гладкая арматура плохо сцепляется с бетоном, поэтому в качестве рабочей использоваться не может. Разве что, из таких стержней могут формироваться хомуты, за счёт которых задаётся высота или ширина каркаса (в основном в ленточных и набивных свайных фундаментах).
Ребристая с кольцевым профилем (ГОСТ 57*81)	Этот вид арматуры для нашей страны можно считать традиционным, так как выпускается она по ещё советскому стандарту сорокалетней давности. В сечении стержня можно видеть два продольных выступа, соединяемых между собой спиралевидными рёбрами. Линии спирали могут быть одно- или двухзаходными, в зависимости от диаметра арматуры. В устаревшей версии маркируется АIII, в современной – А400.
Ребристая с серповидным профилем (ГОСТ 52544*2006)	Эта арматура не только имеет другую форму профиля, но и выпускается по другому стандарту. У неё тоже имеются винтовые рёбра, но они не смыкаются в кольцо, а имеют промежутки и больше напоминают конфигурацию серпа. Промежутки сделаны для удобства сварки, хотя при желании эту арматуру можно и вязать. Маркируется А500 и А 500С.
Комбинированная	Смешанный профиль введён с целью получения повышенного сцепления стержней с бетоном, и только для арматуры А500. Это, кстати, позволяет определить класс арматуры визуально.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90 м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114 м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115 м²

Подробнее

В последние годы всё большую популярность приобретает композитная арматура.

Этим термином называют материалы из термопластичных полимеров, наполненных волокнами или крошкой стекла, кварца, базальта, угля. Их главными достоинствами являются: меньший, чем у стали вес; неподверженность коррозии и высокая прочность на разрыв, в 2-3 раза превышающая аналогичный показатель металлической арматуры.

Изначально композитные материалы создавались для авиации и космонавтики, но как только появилась возможность формировать на неметаллической арматуре рельеф методом протяжки (технология пултрузии), такую арматуру стали широко использовать в гражданском и промышленном строительстве. Существует несколько видов композиционных материалов, но широкое применение в виду более низкой стоимости получили только два из них: стеклопластик и базальтопластик. Формирование рельефа у композитных стержней осуществляется по тому же принципу, что и у стальных.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Обратите внимание: Тонна стеклопластиковой арматуры стоит дороже стальной раза в четыре, и это часто отпугивает несведущего покупателя. На самом деле получается более выгодно: у композита меньший вес, а из-за более высокой прочности на разрыв, для каркаса вместо диаметра 12 мм можно брать 8 мм. Так что, в этой тонне получается арматуры намного больше.

Многие усомнятся, что пластик может оказаться более прочным, чем металл, но это так. У стальной арматуры предел текучести составляет 400-500 мПа (отсюда и маркировка А400 или А500), а у композитных стержней этот показатель составляет минимум 1200 мПа. Единственно, в чём металл превосходит композит, так это в том, что его модуль упругости выше в 50 раз и не зависит ни от температуры окружающей среды, ни от нагрузок.

По этой причине в строительстве зданий и сооружений повышенного класса ответственности композитную арматуру не применяют. Жилые дома, в том числе многоэтажные (кроме высотных), относятся к нормальному уровню ответственности, и тех свойств, что имеет композитная арматура, для них вполне достаточно. Если нужно, чтобы фундамент выдерживал больше нагрузок, достаточно лишь увеличить диаметр применяемой арматуры или уменьшить шаг её расстановки.

Перед тем, как приступить к устройству плиты, на объекте должны быть выполнены следующие работы:

• организована временная подъездная дорога и место стоянки спецтранспорта;
• предусмотрен отвод поверхностной воды;
• обозначена площадка для складирования арматуры или карт сеток, хранения монтажной оснастки;
• выкопан котлован (если дом с подвалом) или неглубокое земляное корыто, если плита поверхностная;

Неглубокая выемка в грунте под поверхностную плиту

Засыпка песчаной подушки

Монтаж мембраны под подошвой плиты

• завезена на объект арматура для каркаса и пиломатериал для опалубки в таком количестве, которое обеспечит бесперебойную работу минимум в двух сменах;
• выполнена геодезическая разбивка осей плиты;
• уложен геотекстиль и произведена засыпка противопучинистой песчаной подушки;
• залита бетонная подготовка и выполнена наплавная гидроизоляция, или уложен слой профилированной ПВХ-мембраны, поверх которой и будет устанавливаться каркас.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Очерёдность установки опалубки и монтажа арматуры зависит от того, будет ли сборка каркаса укрупнённой. Когда его собирают из отдельных стержней, щиты мешают соединять торцы стержней, поэтому опалубку устанавливают уже после того, как каркас будет собран. Если же остов плиты собирается из сетчатых карт, их проще укладывать в уже готовую опалубку. Крайние элементы каркасов крепят к щитам проволокой, через отверстия, просверленные в деревянных рейках.

Примерная схема армирования плиты

На выбор схемы армирования фундамента оказывают влияние такие характеристики:

1. Толщина плиты. Если она меньше 150 мм, в монолит закладывается всего один ряд сетки, состоящей их продольных и поперечных стержней. При большей толщине плиты уровней армирования два. В обоих случаях должен быть предусмотрен защитный слой бетона снизу 75 мм, по бокам и сверху – 35 мм. Если под плитой есть подбетонка, толщина нижней защитной оболочки может быть тоже 35 мм.
2. Суммарная нагрузка. Состоит их общей массы дома, снеговых и полезных нагрузок.
3. Тип грунта на участке и его несущая способность. Доподлинно выяснить это можно только с помощью проведённого исследования.
4. Диаметр рабочих стержней. Для плит, у которых одна сторона имеет размер менее 3-х метров, можно брать стальную арматуру d10 мм. Для остальных плит арматура берётся не менее d12 мм.
5. Шаг арматуры в сетках. Он зависит от толщины плиты: согласно требованиям СП в плитах толщиной до 150 мм шаг составляет максимум 200 мм; в более толстых плитах расстояние между осями рабочих стержней может достигать 400 мм.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Важно: При выборе конкретного шага нужно руководствоваться таким требованием: расстояние между стержнями не может превышать толщину плиты больше чем в 1,5 раза. В зонах, воспринимающих наибольшие нагрузки, размер ячейки в сетке должен уменьшаться вдвое.

Существует такое понятие, как процент армирования конструкции. Если он окажется ниже минимально допустимого, монолит будет работать как простой бетон. Чтобы он стал железобетоном, свою роль должна играть арматура, поэтому правильный подбор сечения стержней имеет наибольшее значение.

Согласно требованиям СНиП 2.03.01, минимальный процент арматуры в железобетоне составляет 0,05% от площади сечения монолита в растягиваемых зонах, и 0,1-0,25 % – во внецентренно сжатых. Если же арматура располагается равномерно по всему контуру сечения, этот процент должен увеличиваться вдвое. Тем не менее, слишком переусердствовать тоже нельзя, арматура ведь не должна препятствовать проникновению бетона внутрь каркаса. Поэтому существует и максимальный процент армирования – 4%.

• Попробуем самостоятельно посчитать арматуру для плиты толщиной 250 мм под газоблочный дома размером 8*8 м. Так как 250 мм больше 150 мм, сетки должны располагаться в двух уровнях. Состоит сетка из продольных и поперечных стержней, их диаметр 12 мм, так как обе стороны фундамента длиннее 3-х метров.
• По упомянутым выше правилам шаг между стержнями в плитах толще 150 мм может составлять до 400 мм, но за неимением профессиональных расчётов лучше всегда делать запас прочности. Поэтому возьмём шаг минимально возможный – 200 мм.
• Дом достаточно небольшой в плане, и если сделать внутренние перегородки из гипсокартона, усиления фундамента под ними не потребуется. Таким образом, у нас будет всего 4 стены по внешнему контуру плиты. Делать более частым шаг стержней в зонах их опирания не надо, потому что мы и так взяли минимальный размер ячейки, сделав запас прочности.
• Теперь считаем количество прутьев, необходимых для армирования. Плита у нас имеет квадратную форму, поэтому что вдоль, что поперёк получится одинаковое количество стержней. Вычитаем из размера фундамента толщину защитного слоя, и делим его на шаг ячейки: (800 см – 3,5 см х 2): 20 см = 40 стержней.
• Учитывая одинаковые размеры сторон фундамента, умножаем итог на 2 и получаем: 80 стержней нам нужно на один ярус. На два уровня армирования, соответственно, потребуется 160 прутов.

Стандартная длина стержневой арматуры либо 6 м, либо 11,7 м. Покупать придётся более длинные пруты, а их концы, оставшиеся после резки, можно использовать для изготовления хомутов для связки торцов или плоских каркасав, обеспечивающих требуемый отступ верхней сетки от нижней.

Кроме общестроительного инструмента для разметки, отслеживания уровней, резки и гибки металла, при сборке каркаса понадобятся и несколько специальных, с помощью которых можно вязать арматуру проволокой.

1. Крючок для вязки арматуры. Наиболее популярный инструмент, для использования которого нужно всего лишь немного набить руку. Представляет собой стальной крюк, укреплённый на деревянной или пластиковой рукоятке. Разброс цен очень большой, от 150 до 1100 руб, что зависит от размера, материала и конфигурации инструмента.
2. Вязальный пистолет на аккумуляторе. Любой механизм всегда упрощает ручную работу, в том числе и этот. Внутри похожего на дрель пистолета уже есть катушка с проволокой, нужно только нажать на рычаг и «выстрелить». На одно соединение уходит даже меньше полминуты, поэтому данный инструмент идеален для такой работы. Жаль только цена «кусается» (70-200 тыс. руб), поэтому покупают вязальный пистолет только для профессионального использования.

   Мнение эксперта
   Виталий Кудряшов

   строитель, начинающий автор

   Задать вопрос

   Кроме высокой стоимости есть и ещё минусы: невозможность работы в труднодоступных местах; проблема вязки стержней большого диаметра; сложность устранения ошибки. Так что крючок должен быть под рукой в любом случае.

3. Шуруповёрт. Этот инструмент в любом случае присутствует на объекте, так как является общестроительным. Можно его использовать и для вязки арматуры, если установить самодельный крючок, сделанный из шиферного гвоздя. Удобнее всего пользоваться шуруповёртом, в котором есть функция регулировки скорости.
4. Клещи. Многие мастера орудуют при вязке арматуры обычными клещами, делая скрутки более толстой проволокой. Этот способ позволяет экономить проволоку, но замедляет работы и быстро утомляет арматурщика. Хотя тут тоже всё зависит от навыков рабочего – если опыт есть, соединение выполняется за 4-5 секунд.
5. Отожжённая проволока. Подбор проволоки зависит от размера арматуры – для стержней 12 мм лучше всего подходит проволока диаметром 1,2 мм.

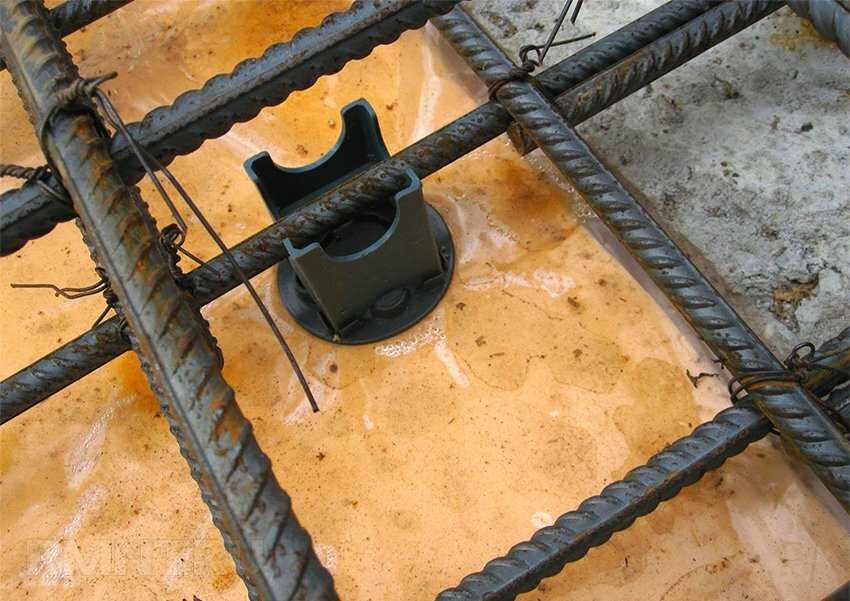

6. Фиксаторы. Для обеспечения заданной толщины защитной оболочки бетона, под первым рядом каркаса должны использоваться подставки-стульчики из пластика. Подставки можно использовать не заводские, а нарезать их из пластиковой водопроводной трубы диаметром 50 мм. В них нужно просверлить в них отверстия, чтобы подставку можно было привязать к арматуре. Использовать вместо пластиковых подставок обрезки арматуры или деревянные бруски запрещено.

Подставки-стульчики

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Отступ прутов от вертикальных бортов опалубки обеспечивается за счёт фиксаторов-звёздочек или тех же отрезков трубы, только меньшего размера.

Монтаж арматуры должен производиться в такой последовательности, которая обеспечит ей правильное положение и качественное закрепление. Перед началом работ основание размечается, чтобы видно было, как раскладывать продольные стержни, отрезанные в необходимую длину. В нашем случае это: 8 м – 0,35*2 = 7,93 м. Стержни такой длины получатся цельными, и их не надо будет наращивать.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90 м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144 м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150 м²

Подробнее

Между прутами сразу предусматривают заданный интервал, их выкладывают на подставки и фиксируют к ним проволокой. Для связки стержней в одной точке нужен кусок проволоки длиной 30 см, сложенный пополам. Нарезать её на нужные отрезки удобнее всего болгаркой. В среднем, на каркас плиты 8х8 м уйдёт не более 3,5 кг. Уложив поперечные стержни поверх продольных, можно приступать к выполнению соединений.

При использовании в качестве инструмента вязального крючка, можно применить разные способы, но простейший выглядит так. Проволока складывается вдвое и заводится под соединение. Крючок продевается в петлю и, захватив свободный конец, протягивает его. Петля затягивается, и концы проволоки скручиваются в несколько раз – больше 5 оборотов делать не стоит, чтобы не сломать узел.

Способы вязки арматуры

Закончив сборку сеток первого уровня, на торцы стержней крепят П-образные элементы, которые свяжут нижнюю сетку с верхней в объёмную конструкцию. Чтобы исключить прогиб стержней в середине, под них с шагом 800 мм, устанавливаются арматурные подставки-лягушки.

Работа по вязке арматуры не сложная и вполне самостоятельно выполнимая, но будьте готовы к тому, что согнутая в течение длительного времени спина, и напряжённые колени, потом будут ныть несколько дней.

От того, насколько точно соблюдается технология армирования и заливки фундамента, зависит долговечность здания в целом. В сухих и прочных грунтах плита может формироваться даже без подстилающих слоёв и подбетонки, и некоторые застройщики думают, что и гидроизоляция под подошвой тоже не нужна – а это ошибочное мнение.

При заливке бетона в опалубку без барьера в виде хотя бы полиэтиленовой плёнки, бетон теряет влагу, которая впитывается в грунт. Грунт при этом только упрочняется, а вот прочность цементного камня ослабевает. К тому же, техническая плёнка или мембрана не даст впоследствии влаге, которая может легко подниматься вверх по капиллярам, впитываться в бетон. Именно в защиту арматуры предусматривается и бетонная оболочка определённой толщины.

Важно так же, чтобы элементы каркаса были правильно сопряжены и не смещались в процессе бетонирования. Если процент армирования рассчитан правильно, ваша плита без проблем простоит столько, сколько прослужит наземная часть дома.

Что такое монолитно-плитный фундамент?

Поделиться этой публикацией

Содержание

1. Надлежащая подготовка места
2. Плюсы монолитно-плитного фундамента
3. Минусы монолитно-плитного фундамента
4. Когда следует выбирать монолитно-плитный фундамент?
5. Какие проблемы с монолитным фундаментом?
6. Когда следует избегать монолитного плитного фундамента для строительства
7. Стоимость монолитного фундамента
8. Связанные статьи

У вас традиционный трехсекционный или монолитный плитный фундамент?

Традиционный трехсекционный фундамент: Т-образный фундамент, состоящий из нескольких частей. Фундамент размещается ниже линии промерзания. Блоки укладываются на место, чтобы сформировать стену после затвердевания фундамента. После возведения стен между ними и поверх фундамента заливается плитный пол.

Монолитный: Этот фундамент создается путем заливки одного слоя бетона для формирования плиты и фундамента. Подрядчикам нравится монолитная концепция, потому что она снижает затраты на рабочую силу, а процесс строительства происходит быстрее, чем при использовании других фундаментов.

Известный монолитный плитный фундамент имеет толщину основания от 12 до 18 дюймов и толщину плиты от 4 до 6 дюймов. Для возведения монолитного фундамента требуется правильная подготовка площадки и армирование бетона арматурой и проволокой.

Надлежащая подготовка места

• Почва под плитой не должна содержать органических веществ. Почву необходимо уплотнить (снять верхний слой почвы) и хорошо дренировать.
• Соблюдение правил определяет тип и расположение арматуры в этом типе фундамента. Чаще всего используется монолитная плита арматуры №4. Арматура представляет собой два металлических стержня, которые легко гнутся и размещаются рядом друг с другом внахлест в траншеях и связываются проволокой.
• Канавка по периметру плиты создает утолщенный край. Чиновники строительных норм определяют глубину и ширину траншеи. Эта траншея может быть шириной 1 фут и глубиной 1 фут в теплом климате или шириной 1 фут и глубиной 2 фута в условиях морозного пучения.

Типовой монолитно-плитный фундамент со стенами из шлакоблоков.

Плюсы монолитного плитного фундамента

Монолитный фундамент имеет много преимуществ перед традиционным фундаментом. К плюсам можно отнести следующее:

• Строительство быстро и просто: После того, как траншея по периметру уложена и гравий разложен, можно приступать к заливке бетонного пола.
• Эта основа высыхает быстрее, чем все другие основы.
• Прочный фундамент: Этот фундамент прочный при условии правильной установки анкерных болтов и арматуры.
• Не требует особого ухода: Монолитный фундамент требует осмотра только через определенные промежутки времени, чтобы убедиться в отсутствии трещин в фундаменте.
• Энергоэффективность: Меньше энергии тратится впустую, потому что между домом и землей нет пространства. Воздух не проходит под полом.

Минусы монолитно-плитного фундамента

Конечно, есть и минусы при устройстве конструкции монолитного фундамента. Вот минусы этого типа фундамента:

• Риск затопления: Ваш дом поднят только на ок. 6 дюймов над уровнем земли с этим фундаментом, поэтому дом находится под угрозой затопления.
• Стоимость ремонта дорого: При наличии трещины в фундаменте требуются дорогостоящие методы ремонта фундамента.
• Возможна снижение стоимости при перепродаже.

Когда следует выбирать монолитно-плитный фундамент?

Есть несколько случаев, когда плитный фундамент является идеальным выбором:

Это идеальный вариант для климата, где земля не промерзает, а температура не очень высокая и не похожа на пустыню. Если нет необходимости в подвале или подвале; можно использовать монолитную плиту для повышения энергоэффективности.

Какие проблемы с монолитным фундаментом?

Несмотря на удобство и простоту установки монолитного фундамента, могут возникнуть проблемы, которые могут повредить фундамент. Фундамент может потребовать дорогостоящего ремонта, а это значит, что лучше использовать традиционный фундамент.

Типичными проблемами монолитного фундамента являются трещины в других частях дома, поддерживаемых фундаментом.

• Трещины в фундаменте вызывают большую озабоченность. При появлении трещин фундамент может расколоться по холодным стыкам (стена встречается с плитой). Узкие отверстия облегчают проникновение воды, влаги и насекомых в дом.
• Проблемы с повышенной влажностью почвы или неправильное строительство могут повредить фундамент. Это может привести к тому, что столешницы, полы и стены в доме станут неровными.
• Движение в фундаменте может привести к тому, что двери и окна застрянут в стенах из гипсокартона и появятся трещины.

Когда следует избегать монолитных плитных фундаментов для строительства

• Подрядчики должны избегать использования монолитных плитных фундаментов (монолитных) в определенных ситуациях.
• Дома с уклоном могут привести к значительным расходам из-за необходимого количества бетона.
• Приусадебные участки с большим количеством засыпанных грязью отверстий под домом приводят к растрескиванию бетона.
• Строительная организация не может возводить монолитно-плитный фундамент в зоне затопления из-за требований нормативных документов.

Стоимость монолитного фундамента

Средняя стоимость фундамента может варьироваться от 4600 до 20 000 долларов США в зависимости от нескольких факторов. Некоторые из факторов, определяющих цену фундамента, включают место вашего проживания, размер вашего дома, арматуру, используемую в бетоне, толщину и почву, на которой вы строите.

Опубликовано: 7 апреля 2021 г.

Подвалы должны иметь инженерные закладки, сделанные при гидроизоляции подвала для прочного фундамента. Очень важно оставлять участки пола в нижнем колонтитуле.

Опубликовано: 24 марта 2021 г.

Ложный уровень грунтовых вод является основной причиной сырости подвалов, разрушения стен фундамента и растрескивания полов. Это «ложно», потому что это временно.

Опубликовано: 17 марта 2021 г.

Затопление подвала обычно происходит, когда грунтовые воды находят путь наименьшего сопротивления. Есть шесть вещей, которые вы можете сделать, чтобы предотвратить затопление вашего подвала.

Опубликовано: 27 января 2021 г.

Монолитный плитный фундамент создается путем заливки одного слоя бетона для формирования плиты и фундамента. Процесс строительства быстрее и дешевле.

Бетонный фундамент | Фундамент из монолитных плит

Бетонные плиты и фундаменты образуют фундаменты из монолитных плит с использованием одного слоя бетона. Монолитные фундаменты предпочтительнее, поскольку они снижают трудозатраты и ускоряют строительство по сравнению с другими типами фундаментов.

Фундамент из монолитной плиты обычно имеет толщину от 12 до 18 дюймов, а толщина плиты – от 4 до 6 дюймов. Монолитные фундаменты требуют соответственно подготовленной площадки и железобетона с проволокой и арматурными стержнями.

Подготовка площадки

1. Почва под плитой не содержит органических веществ. Необходимо уплотнение и удаление верхнего слоя почвы.

2. Ответственность за соблюдение кодекса определяет тип и расположение подкреплений. Обычно используются монолитные плиты из 4-х стержней. Металлические стержни, называемые местами арматуры, перекрываются, и вы связываете их вместе, размещая их рядом в траншеях.

3. Толстые кромки – результат канавки по краю плиты. Глубина и ширина траншей определяются строительными нормами. В теплом климате используются траншеи шириной 1 фут и глубиной 1 фут, в то время как в условиях мороза используются траншеи шириной 1 фут и глубиной 2 фута.

Преимущества монолитного плитного фундамента

Монолитные фундаменты обладают многими преимуществами по сравнению с традиционными. У этого есть несколько преимуществ:

A. Бетонный пол можно залить, как только будет добавлена ​​траншея по периметру и засыпан гравий.

B. Основа высыхает быстрее, чем любая другая основа.

C. Прочный фундамент. Чтобы фундамент был прочным, необходимо правильно установить анкерные болты и арматуру.

D. Простота обслуживания: монолитные фундаменты нужно только регулярно осматривать, чтобы убедиться, что они не треснут.

E. Энергоэффективность: нет зазора между домом и землей, поэтому меньше тратится энергии. Под полом воздух не может проходить.

Недостаток монолитно-плитного фундамента

Монолитные фундаменты имеют недостатки. Ниже приведены некоторые минусы такого типа фундамента:

1. Ваш дом увеличился примерно на один фут в высоту, что подвергает вас риску затопления. Дом находится на высоте 6 дюймов над уровнем земли, поэтому затопление вызывает опасения.

2. Ремонт треснувшего фундамента может быть очень дорогостоящим: когда в фундаменте появляется трещина, необходимо использовать дорогостоящие методы для устранения проблемы.

3. Стоимость имущества может уменьшиться.

Своевременный выбор монолитных плит

Фундаменты из плит идеальны для нескольких применений. Это хороший выбор для климата, который не замерзает, не становится слишком жарким и не похож на пустыню. Вместо подвала или подвала можно использовать монолитную плиту, если в ней нет необходимости.

Какие могут быть проблемы с монолитным фундаментом

Монолитные фундаменты удобны и просты в установке, но могут возникнуть проблемы с их установкой. Традиционный фундамент может быть дешевле в установке, чем фундамент, требующий дорогостоящего ремонта.

Трещины обычно образуются в других частях дома, опирающихся на монолитный фундамент.

1. Большое беспокойство вызывают трещины в фундаменте. Холодные швы могут отделить фундамент от стены, когда в фундаменте есть трещины. Вода, влага и насекомые могут легко проникнуть через узкие отверстия.

2. Фундамент здания может быть поврежден влажной почвой или неправильным строительством. Это может привести к неровности полов, стен и столешниц в доме.
