Армирование монолитной плиты

Важным этапом строительства дома является возведение фундамента. Эта основная часть принимает на себя нагрузки от подвижек грунта, от массива строения и других внешних факторов. Следовательно, фундамент должен быть достаточно прочным и надежным. Укрепить основание дома помогает армирование, то есть усиление металлическими арматурными прутьями.

С какой целью выполняют армирование плиты

Армирующий каркас является необходимым элементом фундаментной плиты. Однако многие строители пренебрегают этим этапом, считая, что бетон самостоятельно способен противостоять нагрузкам. Чтобы разобраться с вопросом, зачем нужно армирование фундамента, нужно знать, какие проблемы решает этот элемент. В частности речь идет о следующем:

• Армирующий каркас делает основание прочнее, что позволяет противостоять нагрузкам больше, чем плита из обычного цемента.
• Чистый бетон характеризуется высокой прочностью на сжатие, но плохо выдерживает изгибы. Металлические прутья не позволяют бетонной плите сгибаться от неравномерного давления. В результате снижается риск неравномерной усадки дома.
• Армирующий каркас не позволяет бетонной плите деформироваться в результате вспучивания и подвижек грунта. Кроме того усиленный фундамент не боится резкой смены температуры и грунтовых вод. Следовательно, можно сделать вывод, армирование увеличивает срок эксплуатации и основания, и всей постройки.

Создание армирующего каркаса регламентируется специальными документами, где указаны рекомендуемые правила и размеры арматуры.

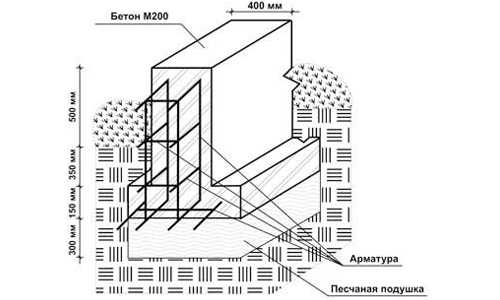

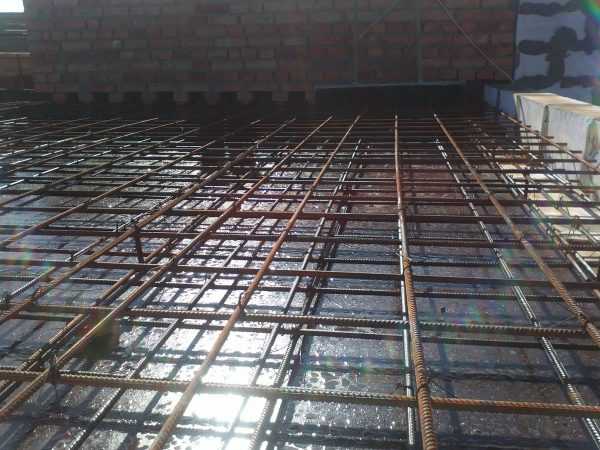

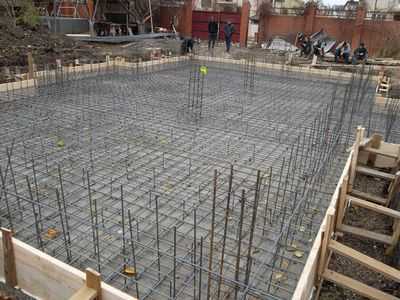

Армирование плитного фундамента

Армирование плиты

Армировать монолитную железобетонную плиту рекомендуется в зависимости от предполагаемой нагрузки, так как в некоторых местах она может быть значительной, например, под несущими стенами, колоннами или в углах.

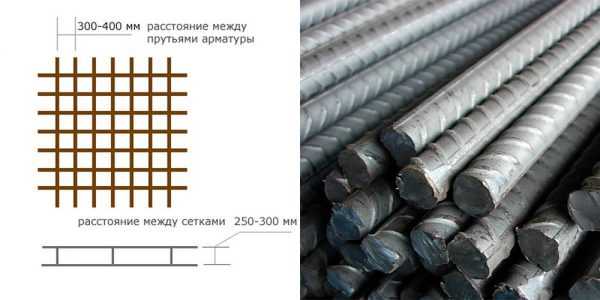

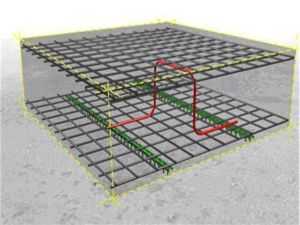

Схема армирования

Укладка арматуры выполняется в зависимости от толщины плиты. Если этот параметр не превышает 15 см, то армирование проводится в один слой. В противном случае усиливать монолитную плиту нужно посредством каркаса.

Каркас представляет собой сетку с ячейками, одинаковыми во всех направлениях. Причем для легких построек расстояние между прутками может составлять до 40 см, при возведении стен из кирпича или бетона расстояние уменьшается до 20 см.

В целом регламентируемый размер ячеек не должен превышать толщину плиты больше, чем в 1,5 раза.

В зонах продавливания, то есть под несущими стенами, размер ячейки уменьшается в 2 раза. Это делает каркас и основание более прочным и надежным.

Расчет диаметра арматуры

Диаметр арматурных прутьев, которые используются для усиления фундаментной плиты, является очень важным параметром. Поэтому необходимо предварительно определить сечение прутьев арматуры.

Чтобы определить минимальный диаметр арматурных прутьев, следует воспользоваться определенной методикой:

• Рассчитывают сечение плиты, для этого длину умножают на высоту. Для примера можно взять 6 и 0,3 метра: 6*0,3=1,8.
• Вычисляют допустимую площадь сечения прута, для этого сечение плиты делят на минимальный процент армирования (согласно регламентируемым документам этот параметр равен 0,15%): 1,8:0,15=27.
• Определяют площадь арматуры в одном ряду:27:2=13,5.
• Вычисляют минимальное сечение, зная длину плиты и шаг между прутьями: 13,5:31=0,43.

Расчет диаметра прутьев

Узнать диаметр прутка по соответствующему сечению можно в ГОСТ 5781.

В целом опытные строители рекомендуют использовать следующие показатели: при длине основания менее 3 метров, можно использовать прутья диаметром 10 мм. В противном случае следует брать более толстые элементы, до 12 мм. Чаще всего строители используют арматурные прутья сечением 12-16 мм. Кроме того существует ограничение диаметра арматуры: он не может быть более 4 см.

Расчет количества арматуры

Количество требуемой арматуры рассчитывается по достаточно простой схеме. К примеру, армирование будет выполняться для плиты размером 8*8 м.

Количество арматуры

1. Принимая во внимание стандартный размер ячеек 0,2 м, определяют количество прутьев: 8:0,2=40.
2. К этой цифре необходимо добавить еще один прут, в результате получается 41 пруток.
3. Для получения сетки необходимы и перпендикулярные штыри, следовательно, полученный результат увеличивают вдвое: 41*2=82.
4. Учитывая, что каркас состоит, как минимум, из двух слоев, удваиваем и это значение: 82*2=164.
5. Таким образом, для армирования плиты 8*8 метров понадобится 164 прута.
6. Однако в большинстве случаев арматурные прутья имеют стандартную длину, которая равна 6 метрам. Значит, необходимо вычислить общий метраж арматуры: 164*6=984 м.
7. Количество вертикальных соединительных прутьев вычисляется аналогичным способом. Если учесть, что соединение выполняется в местах пересечения горизонтальных элементов, то можно получить следующее: 41*41=1681.
8. Теперь следует определить длину соединительных стержней. Зная, что высота монолитной плиты составляет 20 см, а расстояние от каркаса до верхней и нижней части основания должно быть не меньше 5 см, определяют длину стержня: 20-5-5=10 см.
9. Теперь можно определить общий метраж соединительных стержней: 1681*0,1=168,1 м.
10. Суммируем все данные и получаем результат: 984+168,1=1152,1 м.

Если в магазине материал продают по весу, то можно определить и этот параметр. Средняя масса одного погонного метра прута составляет 0,66 кг. Следовательно, общий вес арматуры будет таким: 1152,1*0,66=760 кг.

Дополнительно о правилах выбора и расчета арматуры.

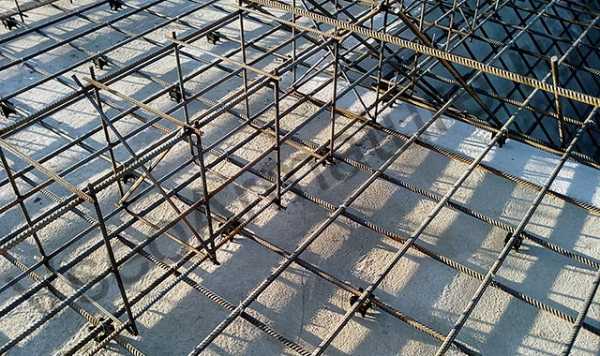

Способы создания арматурного каркаса

Чтобы собрать армирующий каркас для фундаментной плиты, необходимо соединить между собой прутья арматуры. Для этой цели используют два варианта: соединение сваркой и вязкой.

Сварочный метод используется очень редко, хотя в этом случае на изготовление каркаса требуется меньшее количество времени и сил. Основным недостатком такого способа является жесткое и неподвижное соединение, что не очень хорошо сказывается на качественных характеристиках монолитной плиты. Кроме того в процессе сваривания происходит расплавление металла, следовательно снижаются прочностные свойства арматуры.

Соединение прутьев с помощью вязальной проволоки не имеет особой жесткости. Под действием бетонной массы может наблюдаться растяжение проволоки, но разрыва в месте соединения не произойдет. Еще одним преимуществом соединения с помощью проволоки можно назвать экономию электроэнергии, так как работы проводятся вручную без использования сварочного или другого электрооборудования.

Ранее у нас уже была статья, в которой подробно рассказывается о том, как вязать арматуру.

Как избежать ошибок при создании армирующего каркаса

Ошибки могут совершаться на любом этапе строительства, армирование фундамента не является в этом случае исключением. Даже малейшие недочеты могут способствовать разрушению плитного основания или усложнить процесс бетонирования. Следовательно, необходимо подробнее узнать, какие ошибки совершаются на этапе армирования, чтобы полностью избежать их или свести к минимуму.

• Самой главной ошибкой при армировании фундаментной плиты можно назвать неправильные расчеты предполагаемой нагрузки на фундамент или их отсутствие. Ведь на основании этих данных выбираются размеры арматурных прутьев, определяется схема расположения арматуры.
• Прутья арматуры соединяются встык. Такой метод не может гарантировать прочности конструкции, поэтому рекомендуется соединять элементы внахлест, длина должна быть не меньше 15 диаметров.
• В процессе укладки армирующего каркаса прутья расположены в непосредственной близости к почве или воткнуты в нее. В результате пучения или подвижек грунта происходит врезание арматуры в грунт, что приводит к образованию коррозии на прутьях. Это явление снижает прочность каркаса и всего основания.
• Несоблюдение правил расположения прутков также может стать причиной разрушения плиты. Рекомендуемое расстояние между прутьями должно быть не более 40 см, а в некоторых ситуациях этот параметр снижается до 20 см.
• Если торцы арматуры не имеют защитного покрытия, то под воздействием влаги из бетонного раствора может образоваться коррозия элементов.
• Большое значение имеет правильное армирование под несущими стенами и в углах строения.
• Установка каркаса проводится не на фиксаторы, а на деревянные бруски или другие нестандартные элементы. Они не только нарушают целостность бетона, но и способствуют проникновения влаги к металлическим элементам.

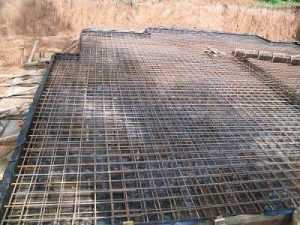

Армирование фундаментной плиты

Армирование фундаментной плиты — это очень ответственный и сложный этап. Но при соблюдении правил и точном выполнении расчетов можно самостоятельно осуществить этот процесс.

stroykarecept.ru

Расчет арматуры для монолитной плиты

Содержание статьи:

Монолитные плиты применяются, когда планируется отойти от стандартных параметров при строительстве и использовать особенные характеристики зданий.

Благодаря повышенной жесткости, использование монолитных плит является наиболее экономически выгодным вариантом. Единственный минус – монолитные плиты сложно укладывать при пониженных температурах.

Чтобы перекрытие было устойчивым и прочным и прослужило долгие годы, важно производить точный расчет монолитной конструкции, а если она заливается самостоятельно, то здесь не обойтись без расчета арматуры, которая является основой конструкции.

Во время создания составления проекта необходимо:

• определить марку бетона
• тип арматуры,
• просчитать схему ее укладывания,
• продумать систему изоляции от воздействия воды и тепла,
• подсчитать, сколько стройматериала необходимо для проведения работ.

Применение арматуры в строительных целях

Арматурные стержни в первую очередь служат для того, чтобы уберечь бетонное основание от значительных нагрузок и, как следствие, образования разрушений и трещин. Бетон сам по себе не может дать прочностные характеристики, особенно при большой площади использования, заливки.

В первую очередь арматура, стальная или композитная, позволяет фундаменту справляться с резкими скачками температур и подвижностью грунта. Здесь сразу становится актуальным информация о фундаменте на пучинистых грунтах, и о том, как именно его собирать и заливать.

В свою очередь, бетонное покрытие же спасает арматуру от плавления под воздействием огня и уберегает от коррозии, правда, последнее относится к стальному материалу, если же в работе используется современная стеклопластиковая арматура, то коррозия ей совершенно не страшна.

Неровная поверхность арматуры позволяет прочно сцепляться материалам при заливке бетонного раствора. Стержни арматуры укладываются продольно и поперечно для прочности всей конструкции. При этом укладку следует проводить по всем правилам.

Важно! Приступая к работе с армированием монолита, нужно понимать, как на практике реализовывается схема армирования.

Кроме того, необходимо выбрать способ соединения арматуры. Если это стальные стержни, то можно использовать и вязательную проволоку и сварку, если композитная, то проволоку.

Правила выбора арматуры

Перед тем, как подобрать материал, важно выяснить уровень планируемой нагрузки. Для этого выбирается фундамент и производится анализ грунта.

Далее производится расчет арматурного сечения. Для монолитной плиты выбирается диаметр стержней свыше 10 мм. При этом важно помнить о степени нагрузки на грунт.

При слабом грунте применяются более толстые арматурные стержни, к примеру, от 12 мм. Что касается углов строения, то здесь может быть использована и арматура до 16 мм.

Арматура бывает нескольких видов в зависимости от особенностей:

• Арматура продольного типа не позволяет растягиваться конструкции и появляться вертикальным трещинам. При воздействии арматурный стержень берет на себя часть нагрузки и равномерно распределяет по всей поверхности плиты.
• Арматура поперечного типа защищает от появления трещин в момент воздействия напряжения на опоры.

Расход арматуры при армировании

Обладая точными цифрами, можно правильно подобрать арматуру, толщину плиты, марку и количество бетона. Это в свою очередь позволит сэкономить силы и финансовые средства.

Напомним снова, как бы банально это не было, но не стоит экономить на покупке качественных стройматериалов, особенно, когда дело касается фундамента. В противном случае то может сказаться на сроке эксплуатации конструкции, и при ремонте потребуется выложить гораздо больше денег, чем было сэкономлено.

Существуют общепринятые нормы, как рассчитать расход арматурного материала в расчете на 1 кубометр бетонного раствора. При укладке арматура размещается вплотную на поверхности плиты, при этом от края остается 3-5 см.

Расчет на примере плиты 8х8

Точное количество арматуры рассчитывается на примере плиты размером 8х8 метров.

Для устойчивости грунта идеально подойдет стержень арматуры ∅ 10 мм. Как правило, сетка из арматуры выкладывается через шаг до 200 мм. Исходя из этого, не сложно вычислить нужное количество стержней.

Для этого ширина плиты делится на размер шага в метрах и прибавляется 1 прут (8/0,2+1=41). Для получения сетки стержни размещаются в перпендикулярном направлении. Значит, полученный результат нужно умножить на два (41х2=82 стержня).

Важно! При монтаже монолитной плиты требуется укладка двух слове сетки из арматуры сверху и снизу. Следовательно, данные снова умножаем на два (82х2=164 стержня).

Длина стандартного арматурного стержня составляет 6 метров. Исходя из этого, получается следующий расчет: 164х6=984 м.

Слои связаны между собой точками пересечения, количество которых легко вычислить, если количество стержней умножить на этот же показатель (41х41=1681 штук). Арматура в виде сетки укладывается в 5 см от основания плиты.

Толщина монолитной плиты равняется 200 мм. Чтобы произвести соединение, потребуется стержень длиной 0,1 метров.

Для осуществления всех соединений понадобится 0,1х1681=168,1 метров арматурного материала. Итого для проведения строительных работ потребуется 984+168,1=1152,1 метров арматуры, это теперь можно посчитать и в весе, если знать, сколько весит метр арматуры. Цифра получится также важной для расчета нагрузок на основания строения.

Практически всегда арматурные стержни продаются в строительных магазинах в килограммах. Один стержень весит в среднем 0,66 кг, значит, потребуется 0,66х1152,1=760 килограмм арматуры.

dom-fundament.ru

Армирование монолитной фундаментной плиты: технология устройства

Сегодня монолитный или плитный фундамент пользуется немалой популярностью. Он подойдёт для строительства как уютного частного дома, так и многоэтажного торгового центра. Единственный его минус, это высокая стоимость – большой объем земляных работ, и немалое количество строительных материалов: арматуры и бетона. Зато большая площадь позволяет равномерно распределить нагрузку от конструкции по всему основанию. Его использование оправдано на пучинистых, подвижных и просадочных грунтах. Даже если из-за изменения уровня грунтовых вод происходит сильное пучение грунта, плита не разрушается, а просто немного изменяет угол залегания – поэтому фундамент называется плавающим. Получение надёжного основания для дома, гарантирует правильно выполненное армирование фундаментной плиты. Зачем оно нужно и как сделать его качественно? Ответим на эти вопрос поподробнее.

Зачем использовать арматуру?

Бетон входит в число наиболее распространённых и популярных строительных материалов вовсе не случайно. Его главным достоинством является прочность, позволяющая материалу выдерживать огромные нагрузки на сжатие. Увы, при работе в грунте основание подвергается не только нагрузкам на сжатие, но и на изгиб, а также растяжение. Обычная монолитная плита, залитая без использования арматуры, при таких нагрузках будет повреждена. Следовательно, безопасность сооружений, возведённых на ней также окажется под угрозой.

Зато если правильно выполнить армирование бетонной плиты, это решит проблемы. Благодаря металлическим прутам, бетон сможет выдерживать нагрузки на растяжение и изгиб без вреда для себя. Поэтому, хотя армирование повышает стоимость, его применение оправдано.

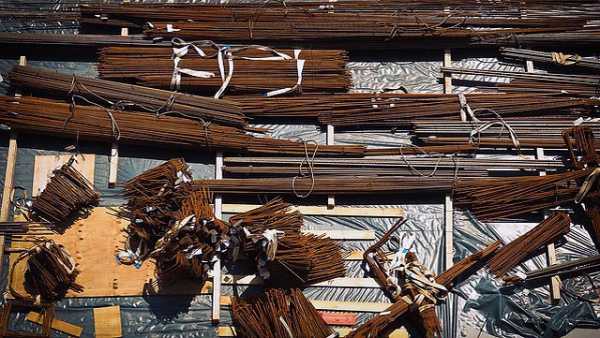

Какой прут выбрать?

Прежде чем начинать армирование монолитной плиты, нужно выбрать подходящий вид и диаметр прутов. Существует два вида арматуры металлическая и композитная (пластиковая). Каждая разновидность прутов имеет свои плюсы и минусы, об их сравнении подробнее читайте тут.

Для определения толщины арматуры, профессионалы берут специальный коэффициент, проводят расчёт, и высчитывают минимальный процент армирования фундаментных плит. Но если вас интересует строительство небольшого жилого дома, а не многоэтажного офисного здания, то есть возможность сделать проще. Достаточно запомнить несколько простых правил:

• при строительстве на прочном, не пучинистом грунте использовать прут диаметром не менее 10 мм;
• при осуществлении строительства на слабом, пучинистом грунте, где возможны подвижки почвы, применять прут толщиной 14 мм и более;
• если строительство ведётся из дерева, пенобетона или иных лёгких материалов брать арматуру диаметром от 10 до 12 мм;
• если основным материалом строительства является бетон или кирпич, воспользоваться арматурой диаметром 14–16 мм.

Обратите внимание! Только расчёты, выполненные проектировщиком, могут гарантировать качественное и правильное армирование фундаментной плиты.

Сколько материала нужно?

Ещё один важный момент, возникающий при строительстве – сколько арматуры нужно для монолитного фундамента? Здесь придётся провести кое-какие расчёты.

В первую очередь нужно высчитать площадь. Прутья обычно укладывают с шагом 20 см. Шаг — это расстояние между арматурой. Следовательно, на один квадратный метр верхней и нижней сетки, будет приходиться 20 метров прутьев. Зная это, подсчитать примерный объем не составит труда. Конечно, берите с запасом – на местах соединений прутья зарезают болгаркой вразбежку, а арматуру укладывать внахлёст, это существенно увеличивает расход материала. Но также следует учесть количество усилений.

К тому же придётся учитывать материал, который уйдёт на поперечное армирование – здесь используйте арматуру А1, она с гладкой поверхностью. По назначению дополнительное армирование является вспомогательным, поэтому не нужно тратить лишние деньги на покупку дорогого материала. Когда бетон застынет, то необходимость в изделиях из гладкой арматуры пропадёт – они должны лишь осуществлять удержание конструкции, чтобы равномерно распределить арматуру по всей толщине бетона, обеспечивая максимальное усиление.

Впрочем, знать общую длину арматуры, которая понадобится при строительстве, недостаточно. Ведь при покупке её обычно отгружают тоннами или сотнями килограмм, а не метрами. Но решить эту проблему несложно. Воспользуйтесь таблицей:

В ней есть все необходимые данные, чтобы, зная выбранный диаметр прутов и длину, подсчитать точный вес материала и приобрести именно столько арматуры, сколько уйдёт на усиление определённого фундамента.

Подготовка к строительству

Первым этапом является рытье котлована. Плитный фундамент нуждается в большом котловане, поэтому оправдано использование спецтехники – экскаватора и грузового автомобиля. На самостоятельное выполнение работы уйдут многие дни. А аренда спецтехники сегодня обходится сравнительно недорого.

Следующим этапом является формирование песчаной противопучинистой подушки. Под монолитную плиту нужен слой не меньше 20 см. Песок засыпается на дно котлована, равномерно распределяется по всей площади и трамбуется.

На песчаную подушку, заливаем по уровню бетонную подготовку 9–10 см.

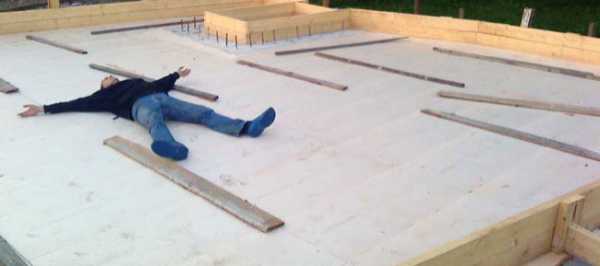

Далее производят устройство гидроизоляции. Есть несколько способов: укладка в два слоя рубероида или использование сыпучие смеси, посыпается перед заливкой на поверхность подготовки и смачивается водой.

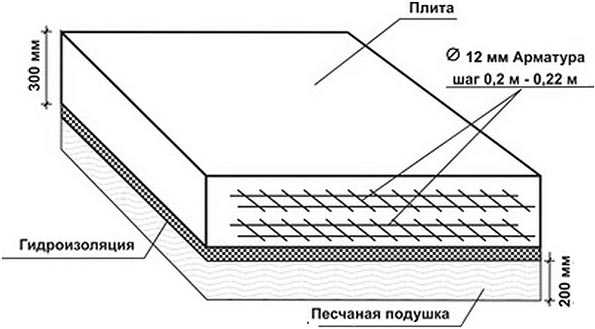

Схема устройства и армирования монолитной фундаментной плиты.

 Приступаем к работе

Очень важно знать, как правильно армировать плиту. Сразу следует сказать – откажитесь от сварки. Перегрев отрицательно сказывается на арматуре. При значительных нагрузках на растяжение она ломается обычно именно в тех местах, которые подвергались сварке. Кроме того, повреждение кристаллической решётки делает металл более подверженным коррозии.

Если вы работаете с фундаментной плитой, армирование лучше выполнять при помощи прутов, связанных специальной вязальной проволокой. Связи могут быть сделаны вручную или при использовании вязального пистолета. Это очень дорогой инструмент, но он часто сдаётся в аренду. Пистолет позволит существенно снизить затраты времени. Даже неопытный строитель легко будет делать 30–40 вязок в минуту. При использовании обычного вязального крючка этот показатель у новичка будет составлять не более 10.

Процесс армирования проводим в следующем порядке:

1. Отбиваем контур фундамента. Натягиваем по краю нить или отчертим маркером.
2. Размечаем месторасположения арматуры, согласно проекта.

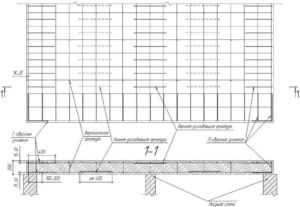

   Пример чертежа по армированию фундаментной плиты.

3. Раскладываем 1 слой арматуры. При нехватке одно целого прута стыкуем их, но следует помнить о правиле, что соседние пруты не соединяются в одном месте, следует сделать разбежку между арматурами. Размер нахлеста 42 диаметра арматуры.

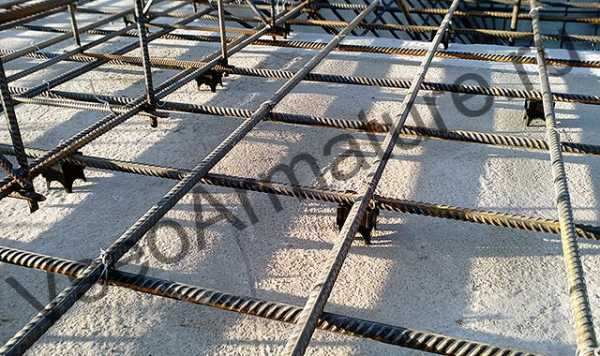

4. Выравниваем пруты по краю, соблюдая защитный слой. И укладываем на них поперёк начиная с края, пруты — монтажки через 200 см, по ним выполняем развязку сетки. Под провязанные через два метра монтажки, подставим фиксаторы для арматуры, для обеспечения защитного слоя.

5. Производим разметку и укладку усиления 1 слоя. Укладываем остальную арматуру 2 слоя, и провязываем, соблюдая шаг. Доставляем фиксаторы, и укладываем и привязываем усиление 2 слоя. Нижнее армирование монолитной плиты закончено.

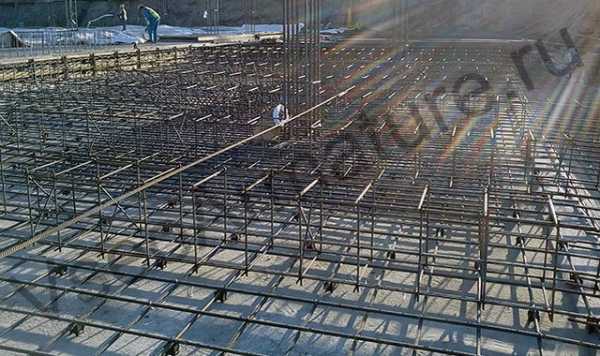

6. Устанавливаем и провязываем пространственные каркасы для верхнего слоя сетки.

7. Раскладываем 3-й слой основной сетки и привязываем её к каркасам, строго напротив нижней арматуры. Укладываем 3-й слой усиления, и перекрываем все 4 слоем сетки. Провязав усиление с сеткой раскладываем последнее усиление 4 слоя. По краю армирующего каркаса провязываются пешки.
8. На этом армирование фундаментной плиты заканчивается.

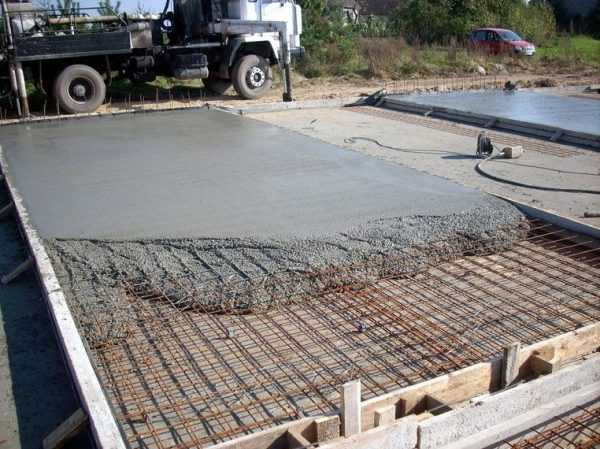

Готовый каркас заливаем бетоном. Заливать необходимо беспрерывно, чтобы ранее уложенный бетон не успевал схватываться. В противном случае может произойти расслоение – жидкий бетон, попадая на уже схватившийся, не будет связан с ним. Из-за этого пострадает прочность фундамента и, соответственно, снизится надёжность возведённого здания.

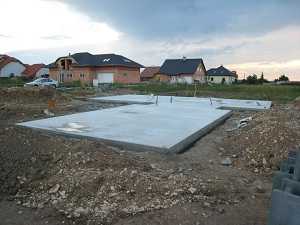

На этом устройство фундамента считается завершённым. Спустя несколько дней, бетон схватится, а через месяц наберёт достаточную прочность для возведения нового дома.

Вот и всё. Теперь вы знаете, как армировать монолитный фундамент, выбирать подходящий материал и проводить необходимые расчёты. А значит, проблем при строительстве наверняка не возникнет.

vseoarmature.ru

Армирование монолитного фундамента. Расчет арматуры для монолитной плиты

Использование монолитных фундаментов — достаточно частое явление, особенно в условиях нестабильных грунтов. Такая плита является надежной опорой всему сооружению. Одним из этапов возведения такой конструкции является армирование. Этот процесс очень важен, поскольку благодаря ему обеспечивается устойчивость к высоким нагрузкам. При помощи армирования вся конструкция многие десятилетия остается целостной, выполняя без изменения свои функции.

Содержание статьи

Зачем нужно армировать монолитный фундамент?

Материал, из которого возводится монолитный фундамент – это бетон. Для него характерна высокая устойчивость к нагрузкам на сжатие, однако при изгибе или растяжении такой материал весьма непрочен. Если дом опирается на монолитную плиту из бетона, то распределение нагрузки происходит неравномерно. С течением времени, появляющийся изгибающий момент, приводит к разрушению конструкций.

Это весьма опасно, потому для исключения такого негативного влияния на основание используют арматурные сетки или каркасы. После установки арматуры, фундаментная конструкция получает высокие свойства устойчивости к изгибающим нагрузкам, что обеспечивает максимально высокую надежность.

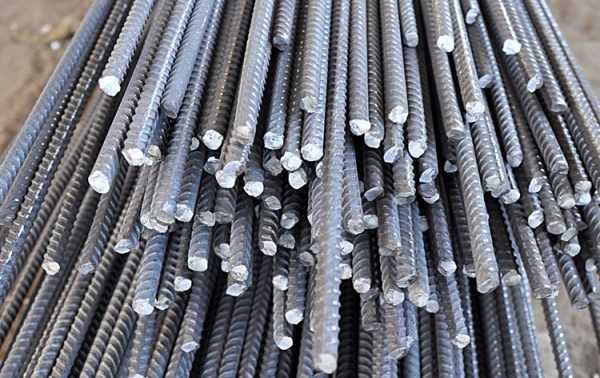

Выбор арматурных стержней

Для изготовления арматурного каркаса в конструкции монолитного фундамента используется лишь арматура с маркировкой класса А400, устаревший вариант маркировки такой арматуры AIII, причём использовать прутья, относящиеся к классу ниже указанного, категорически запрещено.

Во время выбора арматуры не лишним будет ориентироваться в такой маркировке и знать визуальные отличия арматурных прутьев друг от друга в зависимости от классов:

• для класса А240 или AI характерна гладкая поверхность;

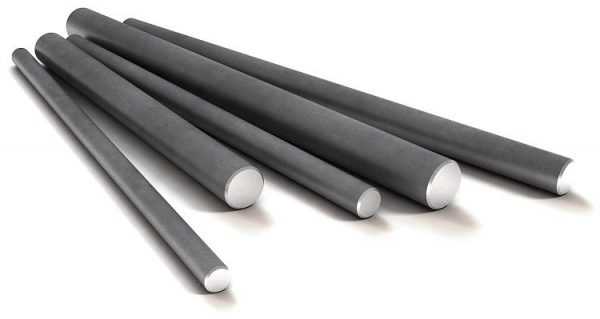

  Арматура А240.

• для А300 или AII характерен периодический профиль, который имеет кольцевой узор;

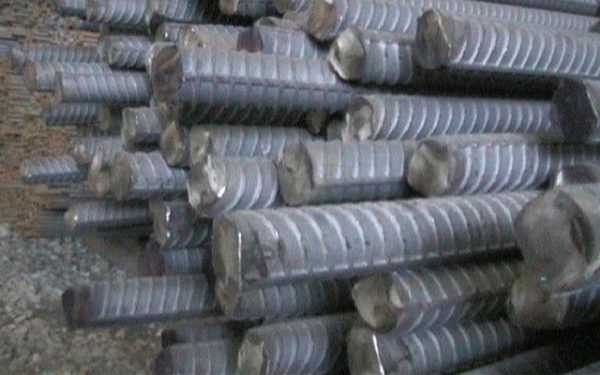

  Арматура А300.

• класс А400 или AIII – это разновидность, которая подходит для проведения армирования бетонной конструкции монолитного фундамента. Она имеет профиль серповидного типа, иными словами называемый «елочкой».

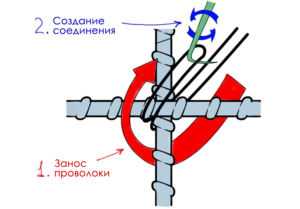

Как правильно связывать арматуру для фундамента

Процесс изготовления армокаркаса для монолитного фундамента достаточно простой. Очень важным моментом в таком процессе является скрепление прутьев арматуры между собой. Это происходит следующим образом:

1. Изначально нарезается стальная проволока на отрезки, равные в длину 20 см.
2. После этого прутья арматуры раскладываются по периметру всей конструкции.
3. Далее проводится установка прутьев вдоль опалубки в вертикальном положении.
4. Крепление арматуры начинается со связывания в нижней части вертикально стоящих прутьев с горизонтальными. Сначала это делают, используя нить. Расстояние, которое должно соблюдаться при расположении фиксации – 5-7 см относительно грунта или песчаной подушки.

5. После того, как было проведено крепление всех прутьев, следует приступать к окончательной фиксации этих мест. Для этого используют проволоку и крюк. Накручивают проволоку не слишком плотно, в виде восьмерки. Крепление нужно провести таким образом, чтобы не было лишнего трения, но одновременно с этим, сетка оставалась прочной.
6. Процесс финишного крепления можно проводить поочередно, либо по всей конструкции сразу.

Расчёт арматуры для монолитного фундамента

Первое, что нужно учесть, приступая к расчётам объема арматуры – это размер ячеек арматурной сетки, а именно, длину шага, на котором располагаются прутья. Такой шаг по двум направлениям обязательно должен быть одинаковым. Он колеблется от 200 до 400 миллиметров. Это зависит от уровней нагрузки. Если возводится дом из кирпича, то шаг может быть равным 200 мм. Более легкие каркасные сооружения допускают укладку стержней реже.

Стоит помнить, что расстояние, которое стоит соблюдать между прутьями арматуры, не должно быть больше, чем в 1,5 раза, толщины фундамента. При этом, укладывают арматуру двумя рядами. Ее установка происходит за счёт вертикальных стержней. Шаг вертикально установленной арматуры равняется длине шага кладки прутьев в горизонтальном направлении или в 2 раза его превышает.

Расчет и выбор правильного диаметра (сечения)

Проведение таких расчётов достаточно сложная задача, которую без особых знаний правильно не решить. Даже не каждому специалисту под силу его выполнить. Если речь идет о частном строительстве, то в таком случае рекомендовано пользоваться минимально допустимыми значениями, которые содержит пособие по проектированию, где описаны процессы армирования касаемо железобетонных сооружений. Параметры относительно монолитного фундамента указаны в приложении 1 в первом разделе.

Значение общей площади сечения арматуры одного направления берется не меньше 0,3% от общего значения для сечения плиты. Минимальные параметры диаметра прутьев равны 7 мм в случае со стороной фундамента, равной меньше 3 м. Если стороны плиты в длину превышает 3 м, то сечение прутьев арматуры берут 12 мм.

Что касается вертикально установленных стержней, то их диаметр не должен быть меньше 6 мм. При этом важно учесть, что, возможно, элементы будут подвергаться сварке. Максимально допустимое значение рабочего армирования составляет 40 мм, но зачастую для строительства используют арматуру 12, 14, 16 мм.

Несмотря на то, что сварка возможна при скреплении арматуры для фундамента, большинство специалистов крайне не рекомендуют прибегать к её помощи.

Пример расчета арматуры

Для лучшего понимания расчетов следует их рассмотреть на примере. Исходные данные для примера – это плита с размерами 6х6 м, толщина 200 мм.

• значение для площади поперечной плоскости плиты равно 6 м * 0,2 м = 1,2 м²;
• параметр минимальной площади прутьев арматуры 1,2 м² * 0,3% = 0,0036 м² , переведя в более удобные единицы измерения, получим 36 см;
• значение минимальной площади прутьев, располагающихся в одном направлении в одном ряду 36 см²/2 = 18 см².

Далее потребуется ГОСТ 57 81-82, в котором указан перечень арматурных прутьев. Этот документ содержит список площадей сечения одного стержня. Чтобы было удобней, можно воспользоваться расширенным изданием сортамента. В нём указано, что для полученного сечения одного ряда сетки допускается использование нескольких вариантов прутьев:

• 12 мм диаметр прута – 16 штук;
• 14 мм диаметр прута – 12 штук;
• 16 мм диаметр прута – 9 штук;
• 18 мм диаметр прута – 8 штук;
• 20 мм диаметр прута – 6 штук.

Выбрав вариант с использованием 12 мм диаметром стержня, для правильного их распределения необходимо составить схему. При помощи чертежа можно безошибочно провести расчёт параметра шага. С длинной стороны в 6 м с учетом использования 16 штук прутьев выходит значение, равное 400 мм. Лучше всего назначить максимально возможное значение, которое равно 300 мм. Для придания конструкций надежности, для прутьев, располагающихся вертикально, берётся значение 8 мм, при этом шаг равен 300 мм.

Расчёт количества арматуры

Чтобы было удобнее и проще проводить закупку материалов, предварительно проводят вычисление их количества. Если имеется составленная схема конструкции плитной основы, такой процесс не слишком сложный. Чтобы вычислить длину прутьев, нужно учитывать значение бетонного слоя защиты в толщину. Он располагается с каждой стороны и ширина его равна 20-30 миллиметров.

1. Параметр длины одного прута: 6000 — 30*2 = 5940 мм.
2. Значения количества прутьев для одного направления: 5940/300 = 19,8, принимаем 20 шт.
3. Значение количества прутьев для двух сеток: 20*2*2 = 80 шт.
4. Значение длины 1го прута для хомутов П-образного типа: 200 мм + (200 мм * 2)*2 = 1 м.
5. Значение количества прутьев: 20*2 = 40 шт.
6. Параметр общей длины стержней с сечением диаметра 12 мм: 80*5,94 м +40*1 м = 515,2 м.
7. Значение массы прутьев (при вычислении опираются на сортамент): 515,2*0,888 кг (находится по сортаменту) = 457,5 кг.

Расчет армировочных прутьев, расположенных в вертикальном направлении:

1. Параметр длины одного прута: 200 — 20*2 = 140 мм.
2. Значение количества прутьев: 20*20 = 400 шт.
3. Значение общей длины при диаметре прутьев в 8 мм: 8 мм = 400*0,14 = 56 м.
4. Значение массы прутьев арматуры: 56*0,395 = 22,12 кг.

Получив указанные значения, стоит учитывать стандартную длину прутьев, которая составляет 11,7 м. Соответственно, необходимо для каркаса 5-6 штук прутьев, сечение которых 8 мм.

К такому важному процессу, как армирование монолитного фундамента, необходимо подходить весьма скрупулезно. Учитывая свойства армирующего каркаса, весь процесс должен проходить без ошибок, в особенности это касается расчётов. Если сделать всё правильно и своими руками, то можно не только сэкономить на услугах строительной бригады, но и обеспечить конструкции фундамента надежность, прочность и устойчивость на многие десятилетия.

Вконтакте

Facebook

Twitter

LiveJournal

Одноклассники

Мой мир

Загрузка…

ownhouse.pro

Армирование монолитной плиты фундамента: чертеж, схема

Надежное армирование монолитного фундамента

Использованием исключительно одного, пусть даже качественного бетона, нельзя обеспечить надежность и долговечность конструкции. В плитном монолитном фундаменте бетон – это только строительный материал, а оптимальную прочность, способность нейтрализовать внешние воздействия от нагрузок можно только благодаря арматурному поясу.

Поэтому надежные и долговечные монолитные фундаменты, на которых часто возводят высотные бетонные здания, имеют мощное армирование, причем в данном случае часто могут применять сразу несколько различных видов арматуры в зависимости от допустимых нагрузок, структуры почвы и размеров плиты.

Какое армирование используется для монолитной плиты?

Чертеж-схема армирования монолитной плиты перекрытия

Так выглядит условно чертеж армирования монолитной плиты. Но в реальности, схема существенно отличается − она более детальная, так как нужно предусматривать множество факторов и параметров.

Учитывая размеры и массу железобетонной плиты, для армирования лучше использовать:

1. Для вертикальных поясов прутья с внешним диаметром до 10 мм.
2. Для горизонтальных поясов – до 14 мм.
3. Для перемычек подходит и 8 мм.

Если используется композитная арматура, то диаметр несущих элементов может быть и меньшим, но количество прутьев нужно увеличивать. В большинстве случаев, схема расположения арматуры предусматривает использование прутьев с диаметром до 5% от толщины самой плиты. Тогда будет достигнута максимальная эффективность конструкции при минимальных финансовых расходах.

В отличие от ленточных фундаментов, монолитная плита армируется неравномерно. В зонах с минимальной нагрузкой каркас будет ослабленным, а вот на углах здания, на пересечения несущих стен, армирование уже будет значительно мощнее, так как это зоны продавливания − максимального давления, где возникают деформационные сдвиги.

Армирование по ширине плиты

Эскиз армирования плиты перекрытия

Принимается стандартный квадратный размер плиты, где шаг арматурного каркаса будет одинаковым в любых направлениях. Для бетонных зданий армирование делают с интервалом 200−400 мм, для кирпичных зданий достаточно 200 мм, чертеж будет напоминать шахматную доску.

Для легких каркасных зданий шаг будет еще меньшим, ведь нагрузка на фундамент значительно меньшая, но тут также многое зависит от типа почвы и ее несущих способностей. Но, в соответствии с СП «Бетонные и железобетонные конструкции», максимальное расстояние между стержнями не должно составлять 1,5 толщины плиты в целом.

Что такое зоны продавливания и их влияние на армирование

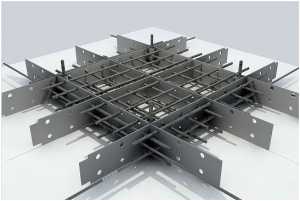

Схема для расчета на продавливание плиты с равномерно распределенной поперечной арматурой

В местах, где на фундамент влияет основная нагрузка от несущих конструкций здания, возникает дополнительное напряжение. Оно влияет не только на распределение бетона, но и на степень его амортизации. Чтобы нейтрализовать влияние массы несущих конструкций, в местах соединения несущих стен и основания используется сплошной ряд армирования.

Если арматура в центре плиты имеет шаг 200 мм, то в зоне продавливания шаг будет уже 100 мм и даже меньше. В расчетах и будущей схеме армирования плиты будет указано максимально допустимое расстояние между вертикальными арматурными звеньями.

Оптимальным решением в таких случаях будет:

1. Разработка подробного проекта арматурного каркаса с указанными расстояниями между поясами.
2. Выполнение рабочей схемы армирования.
3. Вынос вертикальных стержней выше основания, чтобы соединить несущие стены и фундамент арматурным поясом, а не оставлять только бетонное соединение.

На данный момент, в соответствии с ГОСТ 5781-82, существуют следующие типы стальных арматур:

• А240 (АІ). Это гладкие прутья, больше используются для вертикального армирования, в монолитных основаниях не используются.
• А300 (АІІ). Прутья с рабочим диаметром 10-12 мм, имеют внешний периодичный профиль с кольцевыми насечками.
• А400 (АІІІ). Имеет серповидный профиль, большой рабочий диаметр и оптимальный для монолитной плиты.

Выбор арматуры для монолитного фундамента зависит от множества факторов.

Как связывать арматурный каркас

Эскиз создания правильной связки арматуры фундамента

Некоторые чертежи уже предусматривают метод соединения, если проведен расчет допустимой нагрузки на основание. Но большинство строителей используют метод сварки или связывания. Сварку сейчас мало используют, ведь из-за длительного локального нагрева металл меняет свою структуру и слегка деформируется. А вот связывание обеспечивает достаточную гибкость. Для связывания рекомендуется использовать мягкую прочную стальную проволоку диаметром 3−4 мм, а также плоскогубцы или зажимы.

Принцип армирования монолитной плиты:

1. Сначала нужно сделать опалубку, на внутренней части за 5 см от края установить рулонную гидроизоляцию.
2. Затем установить на расстоянии до 5 см от песчано-гравийной подушки горизонтальный арматурный пояс, укрепить его колышками или уплотнителями. Арматура не должна соприкасаться с подушкой и боковыми стенками опалубки.
3. С интервалом 200−400 мм устанавливают вертикальные прутья, в нижней кромке связываются с горизонтальным поясом. С целью увеличить прочность здания, в углах армирование устанавливают чаще, дополнительно усиливают продольными прутьями.
4. Горизонтальные пояса монтируют с интервалом 15 см, но учитывают толщину плиты. В некоторых случаях дистанцию можно уменьшить, но не увеличивать. Последовательно связывают вертикали с горизонтальным поясом.
5. Выводят вертикальный слой арматуры выше залегания верхней кромки фундамента. Она затем свяжется с нижним краем несущих стен.

По окончании армирования вся конструкция заливается бетоном.

Типичный пример расчета арматурного каркаса для монолитного фундамента

Поперечный разрез плиты с размерами

Для расчета берется монолитная плита с габаритными размерами 6х6 метров, толщина плиты для частного дома 20 см. В примере будет использоваться расчет арматурного пояса в зоне сопряжения:

1. Площадь фундамента: 1,2 кв. метра.
2. Минимальная площадь арматуры 1,2*0,3% = 36 кв. см.
3. Площадь арматуры для одного горизонтального пояса с учетом интервала между поясами 100 мм составит 36/2 = 18 кв. см.

В ГОСТ 5781-82 есть весь допустимый ассортимент арматурных прутьев с их поперечным сечением и допустимой длиной. Поэтому, для данного примера целесообразно использовать 12 стержней с диаметром 14 мм каждый. Затем нужно сделать чертеж будущего каркаса, чтобы посчитать необходимое количество арматуры. Для стороны длиной 6 метров целесообразно принимать шаг горизонтального пояса 300 мм, а для вертикального – 300 мм с использованием арматуры диаметром 8 мм.

Если свести все данные в таблицы с учетом использования П-образных соединительных арматурных хомутов, тогда для армирования монолитной плиты площадью 36 кв. м придется купить и вложить 515,2 м арматуры с диаметром 12 мм и 56 м с диаметром 8 мм.

fundamentclub.ru
