Содержание

виды горелок, как выбрать лучшую + методы пайки меди

На полках хозяйственных магазинов представлено широкое разнообразие газовых горелок, предназначенных под бытовое использование. Причем в ассортименте много конструкций миниатюрного исполнения, оснащенных баллонами малой емкости, что обеспечивает удобство выполнения различных видов работ.

Предлагаем разобраться, какая газовая горелка для пайки медных труб и прочих целей может стать лучшим инструментом среди существующего ассортимента оборудования. В статье мы подробно рассмотрели устройство и виды таких приборов. Кроме того, привели советы по выбору газовых горелок и их применению для пайки медных изделий.

Содержание статьи:

Конструкция современной газовой горелки

Начнём с анализа конструктивных моментов, характерных для современных моделей газовых горелок.

Оборудование в современном исполнении, рассчитанное под хозяйственное применение, прежде всего, выделяется конструктивным мини-фактором. Это удобное в применении, облегченное и, как правило, разборное на отдельные компоненты оборудование.

Газовая горелка в наборе
Газовая горелка в наборе

Портативное, разбирающееся на отдельные детали – такое оборудование под производство пайки медных труб является действительно удобным и предпочтительным для работы

Такие аппараты просто транспортировать, поместив, к примеру, в стандартный сантехнический ящик или в слесарную сумку.

Приборы традиционно оснащаются съёмными мини-баллонами, заправленными специальной газовой смесью, благодаря чему обеспечивается высокая рабочая температура и ровный (стабильный) выход пламени.

Большинство конструкций наделяются зажигательным элементом, который обеспечивает розжиг прибора одним движением руки.

Для регулировки пламени используется конструкция плавного изменения давления газа (редуктор), благодаря чему можно настроить оптимальный режим пайки.

Есть исполнение горелок с прямым подключением баллона к соплу, а есть исполнение, где предусматривается шланговый переход.

Пьезоподжиг и редуктор газовой горелки
Пьезоподжиг и редуктор газовой горелки

Система пьезоподжига и редуктор плавной настройки позволяют устанавливать требуемую форму пламени для выполнения работы пайки с учётом получения результата высокого качества

Следует отметить универсальность хозяйственных . Другими словами – такие устройства допускают применение не только конкретно под пайку труб, но также под исполнение других задач. К примеру, горелку вполне допустимо использовать в качестве аксессуара туриста.

Разновидности газовых приборов

Существует достаточно обширный ассортимент газовых приборов для пайки, которые логично разделить на виды в зависимости от рабочей температуры.

По этому критерии приборы бывают бытовыми, где показатель разогрева достигает максимум 1500°С, и профессиональными – с рабочей температурой свыше 1500°С.

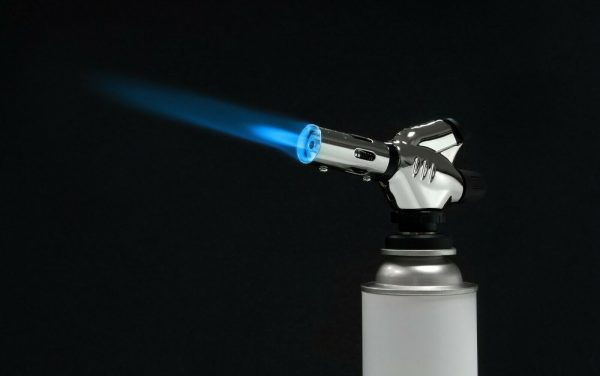

Портативная горелка
Портативная горелка

По конструкционному исполнению горелки могут иметь удлиненное сопло или более короткое. Также некоторые модели оснащают гибким шлангом для подсоединения к баллону

Тип подсоединения тоже разнится.

Различают баллоны:

  • резьбовые;
  • цанговые;
  • прокалываемые.

Емкость для топлива может быть перезаправляемой или одноразовой.

Что касается топлива, то, в зависимости от источника питания, горелки используют пропан, MAPP-газ, газ-кислород, мультитопливо. Последний вариант не применяют для пайки трубок из меди, но весьма удобен в быту, особенно в походах. Хотя мастера считают такие горелки менее надежными.

Ниже рассмотрим подробнее каждый из упомянутых видов газового оборудования, использующего различный тип топлива.

Вид #1 – пропановые горелки

Пропановый инструмент обеспечивает эффективное производство работ, направленных на разогрев, плавку, пайку металлов относительно небольшой массы. Толщина рабочего металла обычно 2-9 мм.

Как правило, основа пропановой горелки изготавливается на основе латуни. Конструкция сопла делается из высокотемпературного металла, обычно нержавеющая сталь.

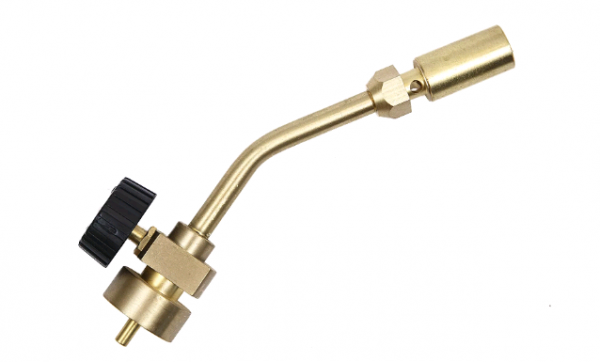

Горелка пропановая для пайкиГорелка пропановая для пайки

Горелки пропановые – оборудование под выполнение пайки, а также других работ, связанных с высокотемпературным нагревом. Этот вид паяльного оборудования, достаточно популярный, активно используется на практике

По большей части, это приборы с ручной регулировкой пламени посредством управляющего «редуктора» – регулятора, расположенного на патрубке, который переходит к соплу. Горелки на пропане дают температуру пламени от 1300°C.

Вид #2 – приборы под MAPP-газ

Горелки газовые, рассчитанные под питание МАПП газом, успешно используются под разные цели, связанные с обработкой металлов, в частности, меди.

Возможные операции с металлом:

  • подогрев;
  • отжиг;
  • плавка;
  • пайка.

Используемая газовая смесь «Метилацетилен-Пропадиен-Пропан» содержит несколько ингредиентов, чем обеспечивается повышенная тепловая мощность.

Горелка под МАПП газГорелка под МАПП газ

Инструмент для пайки меди и прочих металлов. Конструкция, в данном случае, основана на формировании высокотемпературного пламени посредством подачи и сжигания смеси МАПП

Эта разновидность горелок характеризуется хорошей формой пламени, высокой интенсивностью теплового потока.

Максимальная температура пламени 2400°C, что демонстрирует улучшенную температурную эффективность по сравнению с пропановыми устройствами.

Вид #3 – газокислородные аппараты

Ещё одна разновидность аппаратов для пайки, плавки, сварки, нагрева, где рабочим источником энергии выступает смесь газа с кислородом.

Особенность конструкции – подача отдельных компонентов смеси с одинаковым давлением (0,5-1 АТИ). Поэтому такие горелки комплектуются специальным редуктором.

Конструкция газокислородной горелкиКонструкция газокислородной горелки

Газокислородное исполнение горелки – конструкции, при помощи которой можно добиваться очень высоких температур нагрева, а это значит – выполнять пайку в таких случаях, когда другие аппараты не годятся

Газокислородные приборы поддерживают использование различных газокислородных смесей.

Этот фактор позволяет получать широкий диапазон температур пламени:

  • ацетилен – 3260°C,
  • водород – 2680°C,
  • пропан – 2640°C,
  • бутан
    – 2760°C.

Конструкция обеспечивает стабильное, ровно направленное пламя, что положительно сказывается на качестве пайки.

Вид #4 – газовые горелки мультитопливные

Конструкции мультитопливного исполнения – компактные, малогабаритные, оснащаются дополнительными приспособлениями, к примеру, отражателем тепла или защитой от ветра.

Горелка газовая мультитопливнаяГорелка газовая мультитопливная

Конструкции горелок газовых, где используется так называемое мультитопливо, технологически исключают производство пайки меди. Однако это удобный инструмент для хозяйственных нужд

Разновидность газовых горелок, которые отличаются конструктивно тем, что рассчитаны под использование разного типа топлива:

  • бензин;
  • солярка;
  • керосин;,
  • спирт и т.п.

Устройства по большей части представлены хозяйственным инструментом, удобным для туристических целей, а также для производства различных бытовых работ, связанных с нагревом.

Достаточно высокая тепловая мощность до 3000 Вт обеспечивает нагрев 1 литра воды буквально за 3 минуты, параметр в характеристиках: 3,0-4,5 мин.

Популярные методы пайки меди

Исходя из размерности (массы, объема) места соединения, а также в зависимости от условий применения и эксплуатации, методы пайки можно разделить на два популярных варианта.

На практике чаще всего используют:

  • мягкий припой – Тпл = 250°C максимум;
  • жёсткий припой – Тпл = 900°C максимум.

Соответственно, основываясь на выдвигаемых условиях, подбирается для пайки и соответствующая газовая горелка.

Мягкий припой для пайки медиМягкий припой для пайки меди

Мягкий припой в катушках, изготовленный в виде проволоки диаметром 1-3 мм, удачно подходит для исполнения пайки начинающими мастерами. Существуют два вида мягких припоев – 1S и 3S

Традиционно применяемая методика соединений горелкой для основывается на конкретно оговоренной технологии.

Последовательность действий:

  1. Соединяемые участки тщательно зачищаются (наждачной бумагой, щеткой), подвергаются обезжириванию с помощью растворяющих химических средств.
  2. При необходимости точного соединения, сочленяемые детали фиксируются в нужном положении при помощи временного крепежа. Лучше использовать струбцины.
  3. Далее применяют специальный флюс – раствор, которым обрабатывается область соединения – обычно при помощи кисточки, входящей в комплект флюса.
  4. Следующим шагом задействуют газовую горелку и равномерно прогревают участок пайки до момента, когда нанесенный на поверхность флюс приобретает темный окрас.
  5. Вводят в точку спая припой (мягкий или твёрдый, в зависимости от выбора) до полного охвата расплавленным припоем всего участка пайки.

Способ пайки меди, когда применяется низкотемпературный (мягкий) припой, считается более практичным и в особенности для работы, исполняемой непрофессиональными (своими) руками.

Объясняется предпочтение тем, что благодаря применению горелки с низкой температурой пламени, непрофессионал имеет меньше рисков прожечь металл.

Твердый припой под пайку медиТвердый припой под пайку меди

Твердые припои под пайку меди хорошо подходят на случаи производства капиллярно-щелевой пайки – метода, который часто используется на монтаже медных труб холодильной техники

Низкотемпературные припои, конечно, дают менее надежное соединение с механической точки зрения, но выполнять такую пайку существенно легче и проще, нежели делать пайку высокотемпературными припоями. Последний вариант требует наработанного профессионального опыта и хорошего оборудования.

Советы по выбору лучшей горелки

Выбор горелки – сложный вопрос, учитывая предлагаемое количество инструмента на коммерческом рынке и современные технологии изготовления газовых горелок.

Поэтому термин «лучший», в данном случае, следует, пожалуй, отнести не столько непосредственно к инструменту – горелке для домашней пайки медных труб, сколько к тем условиям производства работ, какие предполагаются.

Однако если на каждые отдельно взятые условия подбирать определенный аппарат, недолго разориться, в буквальном смысле. А потому, лучшей горелкой логично считать универсальную конструкцию. Ярким примером универсальности выступает, к примеру, аппарат фирмы Castolin – модель СT27.

Газовая горелка ручнаяГазовая горелка ручная

Популярный среди мастеров разного уровня паяльный аппарат от фирмы Bernzomatic – один из вариантов удачного выбора, которым обеспечивается производство работ разной сложности

Среди популярных фирм, поставляющих качественное газовое оборудование для пайки меди, помимо Bernzomatic и Castolin следует упомянуть такие как СЛЕДОПЫТDAYREXFlame Gun, Energy, REXANT, Rothenberger. Кстати, продукция последнего упомянутого бренда отличается довольно высоким ценником.

Кроме производителя при выборе оптимального приспособления для производства пайки, новичкам желательно смотреть характеристики. Если горелка допускает применение практически в любых вариантах исполнения работ, в том числе соединение медных труб и прочие действия, то подобную модель можно брать.

Еще один критерий – тип питания и регулировка пламени. Хорошо, если понравившаяся портативная конструкция для пайки меди будет предназначена под питание от баллонов «SAS/Pro» или «MAPP/Pro» и сможет обеспечить тонкую регулировку и фиксацию пламени.

Недорогая горелка Flame GunНедорогая горелка Flame Gun

Не менее важную роль играет вес аппарата – так, неплохой вариант – горелка весом около 400 граммов, которая, к тому же, специально приспособлена для производства пайки в любых положениях

Что касается комплектации, то горелка для новичка в деле пайки меди должна быть оснащена минимум тремя разными наконечниками:

  • стандартным;
  • циклонным;
  • супер циклонным.

Такой набор наконечников позволит обрабатывать точки паяных соединений самых различных конфигураций и формировать красивые малозаметные швы.

Вот, собственно, примерно по такому принципу следует подбирать аппарат под пайку. Современный рынок открывает обширные возможности для выбора подходящей горелки.

Выводы и полезное видео по теме

Видеоматериал о различных типах паяльного инструмента ручного использования, мобильного, универсального и т.д. Информативный, в достаточной степени ролик, рекомендуемый к просмотру:

Инструмент под пайку меди – газовая горелка – это достаточно специфичное оборудование, из числа инструмента, который требуется лишь в определенных случаях, если не считать профессиональную деятельность.

Его приобретение для исполнения одноразовой работы вряд ли следует считать рациональным делом. Практичнее одолжить аппарат на время, например, арендовать, но для этого требуется знать, что такое газовая горелка и как правильно ею пользоваться.

Подыскиваете качественную газовую горелку для пайки медных труб? Или есть опыт применения такого оборудования? Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

10 лучших газовых горелок — Рейтинг 2020 года (Топ 10)

Компактная газовая горелка – вещь поистине универсальная. Спаять габаритные детали, которые не прогревает паяльник? Разогреть замерзшую трубу там, где не подключить строительный фен? Разжечь угли в мангале? Опалить по-быстрому ощипанную птицу? Разогреть закисший болт подвески на автомобиле? Применений удобному источнику высокотемпературного пламени можно найти много, лишь бы баллонов хватило.

К тому же многие горелки такого типа достаточно дешевы, и купить горелку можно и для разовой работы по принципу «пускай будет» не затруднит. Остается только разобраться с предложениями в магазинах и выбрать лучшие газовые горелки – и мы традиционно берем эту работу в свои руки.

Рейтинг лучших газовых горелок — Топ 10

Какую газовую горелку лучше выбрать?

Начнем с того, какой источник газа Вы планируете использовать. Цанговые баллоны дешевле, но такое крепление менее надежно, особенно в «рабоче-гаражных» условиях, при падении пластиковая цанга (хотя ее по аналогии с фотоаппаратами так и тянет назвать байонетом, такое определение лучше подходит) может сломаться или треснуть спустя какое-то время. Резьбовое металлическое крепление, в свою очередь, практически «неубиваемо», но и баллоны под резьбу в среднем дороже. Вариант «на все случаи жизни» - докупить к резьбовой горелке переходник на цангу – и баллоны можно использовать любые, и сломанную цангу можно будет без проблем заменить, не выкидывая саму горелку.

Нужен ли пьезоподжиг? Он, конечно, удобнее, но и добавит в конструкцию дополнительный уязвимый узел. «Механические», как часто называют горелки без пьезоподжига, однозначно надежнее – главное, чтобы не начал травить сам клапан.

Если планируются в первую очередь тонкие работы, выбирайте среди горелок с небольшим расходом газа и «карандашным» пламенем – другие не подойдут. А вот разогревать массивные железяки однозначно нужно мощной горелкой с широким факелом.

Удачной покупки!

Газовая горелка для пайки меди, алюминия, латуни

Для пайки изделий из меди или других мягких сплавов можно использовать газовую горелку. Это устройство обладает достаточно большим количеством особенностей, которые следует учитывать при выборе наиболее подходящей модели. Газовая горелка для пайки меди или других мягких сплавов может быть портативной или неподвижной. Кроме этого, классификация ведется по многим другим признакам. Рассмотрим устройство газовой горелки и особенности ее использования подробнее.

Газовая горелка для пайкиГазовая горелка для пайки Газовая горелка для пайки

Устройство газовой горелки

Конструкция газовой горелки может существенно отличаться. Все зависит от особенностей конкретной модели. К особенностям создаваемой конструкции можно отнести нижеприведенные моменты:

  1. Важным моментом назовем то, каким образом крепится баллон. В некоторых случаях он съемный, в других одноразовый или стационарный. От этого во многом зависят особенности применения устройства.
  2. Во время работы горит именно газ. Подается он под давлением из баллона. Топливо может быть представлено бутановой, газовой и пропановой смесью.
  3. Газ подается в сопло и поджигается. В результате создается поток огня, который нагревает материал до требуемой температуры. Температура пламени может регулироваться, для чего изменяется количество подаваемого газа.
  4. Пламя газовой горелки обжигает материал, за счет чего он становится более мягким. Разный газ применяется для нагрева поверхности для разной температуры.
  5. Некоторые варианты исполнения горелок имеют конструкцию, за счет которой длина пламени регулируется для обеспечения наиболее благоприятных условий работы. Регулировка проводится достаточно просто: при неизменном давлении меняется диаметр отверстия сопла, за счет чего газ выкидывается на различное расстояние и меняется длина пламени.
Устройство газовой горелкиУстройство газовой горелки

Устройство газовой горелки

На сегодняшний день довольно большое распространение получила самодельная газовая горелка. Это связано с тем, что конструкция проста, проблем с ее изготовлением, как правило, не возникает.

Сферы применения

Применение газовой горелки весьма обширно:

  1. Горелка применяется для пайки проводки или различных кабелей, ремонта крупной электроники. Пайка алюминия газовой горелкой проводится достаточно часто, что связано с низкой температурой плавления этого материала.
  2. Применяется устройство для ремонта различных конструктивных элементов автомобиля. Примером можно назвать случай, когда повреждается радиатор, изготавливаемый из плавкого сплава. За счет воздействия высокой температуры течь можно устранить.
  3. Пайка медных трубок может проходить при применении газовой горелки. Выполняются ремонтные работы. Устройство применяется и во время монтажа различных конструкций, к примеру, для отпуска металла.
  4. Некоторые сплавы обладают повышенной плавкостью. Соединение металлов, к примеру, меди может проходить с применением горелки. Достаточно провести разогрев металлов и соединить их механическим способом. После остывания материала может получиться качественное соединение.
  5. Устройство может применяться в случае, когда нужно провести время на природе в зимний период. Использовать ее можно для того, чтобы разогреть костер или опалить дичь, разогреть инструменты или выполнить другую работу.
Пайка ацетиленовой горелкойПайка ацетиленовой горелкой

Пайка ацетиленовой горелкой

Несмотря на достаточно большое распространение горелки, в большинстве случаев она применяется для пайки различных сплавов. К примеру, пайка латунью проводится с применением газовой горелки. Стоит учитывать, что существует достаточно большое количество разновидностей устройства, каждая обладает своими определенными особенностями.

Разновидности горелок

Как ранее было отмечено, существует просто огромное количество различных вариантов исполнения устройства. К примеру, газовая горелка для пайки медных труб конструктивно может отличаться от других устройств. Классификация проводится по следующим признакам:

  1. По виду сопла. Газ подается через сопло, которое имеет форму копья. Кроме этого, встречаются вращающиеся и сменные разновидности сопла. Выбор проводится в зависимости от того, для каких именно работ приобретается устройство.
  2. По сфере применения. Большей популярностью пользуются многофункциональные устройства. Они могут применяться для выполнения различных работ, но в некоторых случаях могут быть не применимы. Кроме этого, в продажу поставляются устройства узкой направленности. К примеру, существуют газовые горелки для выполнения ювелирных работ: они более точные и имеют небольшие размеры.
  3. Метод регулировки мощности также имеет важное значение. Различают конструкции с пьезоподжигом и функцией регулировки мощности.
Пайка медной трубы горелкойПайка медной трубы горелкой

Пайка медной трубы горелкой

Также выделяют следующие разновидности устройств:

  1. Мини газовая горелка подходит для тонкой работы. Подобное устройство характеризуется небольшими размерами, а также возможностью точной регулировки мощности.
  2. Горелка газовая со шлангом характеризуется тем, что имеет отдельный баллон, зачастую устанавливаемый на специальной тележке. Подобная конструкция большая, баллоны устанавливаются вдали от места работы, а газ подается по шлангам.
  3. В последнее время встречаются конструкции с одноразовыми баллонами. Подобные варианты исполнения характеризуются высокой практичностью. Однако стоит учитывать, что конструкция с одноразовыми баллонами обходится дороже в применении.
  4. Ручная горелка характеризуется небольшими размерами, а также комфортностью в применении. Встречается подобное устройство довольно часто.

Различают конструкции для пайки твердым припоем или для термоусадки. Именно поэтому рекомендуется проводить выбор в зависимости от области применения и по многим другим признакам, о чем далее поговорим подробнее.

Изготовление своими руками

Самодельная газовая горелка состоит из нижеприведенных элементов:

  1. редуктор;
  2. корпус, изготовленный из металла;
  3. головка и форсунка;
  4. элемент, предназначенный для регулировки подачи топлива;
  5. узел, предназначенный для крепления и фиксации газового баллона.

Простая конструкция определяет то, что создать ее можно самостоятельно из подручных материалов.

Газовая горелка для пайки своими руками может быть создана следующим образом:

  1. Начать работу рекомендуется с изготовления рукоятки горелки. Для изготовления этого элемента конструкции можно использовать самые различные материалы. При наличии возможности можно снять уже изготовленную рукоятку от другого приспособления.
  2. Трубка для подвода газа должна быть представлена исключительно высококачественной сталью. Это связано с тем, что подобный материал способен выдерживать воздействие высокой температуры.
  3. При создании устройства следует уделять внимание размерам всех деталей. Диаметр протока трубки не должен быть больше 1 сантиметра. Только в этом случае можно обеспечить высокое давление, под которым будет подаваться газ. Толщина стенок используемой трубки составляет от 2 до 2,5 миллиметров. Только в этом случае трубка может выдерживать сильное воздействие.
  4. Крепление ручки к трубке проводится при помощи клея или другого качественного материала.
  5. Корпус может изготавливаться из стали. Многие специалисты рекомендуют использовать латунный прут, ширина которого должна быть не более 2-х сантиментов. Рассекатель также изготавливается из этого материала.
  6. Создается несколько отверстий, которые позволяют циркулировать кислороду. Это связано с тем, что огонь не может возникать без кислорода. Рекомендуется создавать около 4 отверстий, диаметр которых составляет 1 миллиметр.
  7. Следующий шаг заключается в запрессовывании рассекателя в корпус изготовленного приспособления. Фланец устанавливается с определенными зазором. За счет созданного зазора можно затормозить подачу огромного потока газа, который подходит к запальнику.
  8. Форсунка предназначается для подачи газа от баллона. Изготовить ее можно своими руками, для чего используется специальный прут. Образовать глухое отверстие в форсунке можно путем сверления, диаметр должен быть 2 миллиметра. Перемычка создается при применении 4-миллиметрового сверла.
  9. Для подвода топлива к концу трубки монтируют шланг. Стоит учитывать, что для подачи газа требуется шланг из специальной ткани и резины.
Использование газовой горелки в домашних условияхИспользование газовой горелки в домашних условиях

Использование газовой горелки в домашних условиях

После создания конструкции следует оптимизировать давление в баллоне. На момент работы в шланге не должно быть воздуха, так как он делает огонь менее стабильным. Длина пламени при правильной регулировке давления составляет примерно 40-50 мм. Инструменты для работы достаточно просты в исполнении, сделать газовую горелку для пайки металла можно достаточно быстро. Однако, допущенные ошибки могут стать причиной нестабильной работы конструкции. Поэтому следует уделить внимание тому, как работает газовая горелка.

Рекомендации по выбору горелки

В продаже можно встретить просто огромное количество самых различных вариантов исполнения газовых горелок. Производителей также довольно много, больше всего внимания уделяется продукции брендов Rems и Rothenberger. Диапазон цен довольно широкий, все зависит от особенностей конкретной модели.

Некоторые модели горелок предназначены не только для пайки, но и резки металла и разморозки, а также обработки поверхностей высокой температурой. Выбор устройства проводят по нижеприведенным критериям:

  1. Какой именно материал требует обработки. Каждый металл обладает определенной температурой плавления. Некоторые сплавы, к примеру, медь или алюминий следует нагревать до меньшей температуры. Обработать другие сплавы намного сложнее. Некоторые устройства горелок могут нагревать поверхность до высоких температур, могут применяться на протяжении длительного периода.
  2. Следует помнить о том, что газовая горелка, предназначенная для расплавки металла и последующей пайки, плохо себя проявит при резке. Именно поэтому выбор проводится по предназначению.
  3. В качестве топлива применяются самые различные виды газа. Примером назовем пропан или ацетилен. Стоит учитывать, что некоторые модели могут использоваться с другими газами. Рекомендуется применять инструмент, работающий от одного типа топлива. Большое распространение получила пропановая горелка, применяемая в промышленности.
  4. Различают два типа конструкции: инжекторная и безинжекторная. Этот элемент конструкции предназначен для смешивания топлива с кислородом.
  5. Мощность устройства может варьироваться в достаточно большом диапазоне. Следует учитывать, что с увеличением показателя мощности повышается и эффективность применения устройства. Мощные газовые горелки применяются для работы с толстостенными трубами, которые сложны в обработке.
  6. Следует определиться с тем, как часто будут проводится работы. Если пайка будет проводится часто, то лучше всего уделить внимание модели от известного производителя с высокой надежностью.

При выполнении пайки медных труб следует соблюдать определенную технику безопасности. Для этого требуется:

  1. Защитные перчатки. Поверхность может нагреваться до весьма высокой температуры, при касании можно обжечься. Для того чтобы исключить вероятность появления ожогов на руках следует использовать перчатки с плотной тканью.
  2. Работы рекомендуется проводить исключительно в проветриваемом помещении с хорошей вентиляцией. Это связано с тем, что могут появляться газы и другие продукты горения. Кроме этого, не стоит забывать о том, что применяемый газ взрывоопасен. Именно поэтому появление даже небольшой утечки может привести к повышению концентрации газа.
  3. Перед тем как проверять качество соединения следует убедиться в том, что оно остыло. Это связано с тем, что поверхность может нагреваться до достаточно высокой температуры.

В заключение отметим, что использовать газовые горелки следует с соблюдением мех безопасности. Самодельные конструкции должны проходить проверку перед применением. Что касается приобретения готовых горелок, то следует сразу определиться с бюджетом.

пропановые портативные паяльники с одноразовыми баллонами

На чтение 9 мин. Просмотров 2.5k. Опубликовано Обновлено

для пайки используется для контроля смешивания кислорода с газом. Ее основным назначением является получение стабильного пламени заданной мощности. Такой инструмент имеет широкую область применения, начиная от пайки мелких изделий до проведения кровельных работ.

В магазинах предлагается широкий ассортимент различных газовых горелок. Они обладают высокой надежностью и безопасностью. В то же время выбрать подходящую модель из огромного разнообразия не так уж и просто. Данный обзор может помочь решить этот вопрос.

Применение газовых горелок

Спаивание медных труб – это популярный метод соединения таких изделий для организации подачи воды в дом или квартиру. Данная технология стыковки труб берет свое начало еще со времен Древнего Египта. Несмотря на это, данный метод начал стремительно развиваться именно в последнее время.

Система водоснабжения со спайкой в местах соединений способна выдерживать высокие тепловые и гидравлические нагрузки.

Медные трубы отличаются высокой стоимостью. Это, пожалуй, их единственный большой недостаток. Зато достоинства с лихвой оправдывают их цену.

Широкое распространение они получили благодаря следующим свойствам:

  • высокая коррозионная стойкость к внешним воздействиям;
  • длительный срок службы, превышающий десятки лет;
  • устойчивость к перепадам температур;
  • высокая пластичность, что позволяет изготавливать трубы сложных форм;
  • способность выдерживать значительные давления.

При установке любого трубопровода самым важным является надежное и герметичное соединение всех его деталей. В работе с медными трубами выделяют две основные методики работы: запрессовка и спаивание. Второй вариант является более надежным. Он гарантирует высокое качество соединений и их долговечность.

конструкция горелкиГазовая горелка для пайки.

Для состыковки труб данным методом необходим специализированный инструмент . В этих целях преимущественно используется газовая горелка для пайки меди.

Она отличается простотой использования, экономичностью и безопасностью. Кроме того понадобится еще: труборез, фаскосниматель, расширитель, молоток и рулетка.

Горелки могут отличаться друг от друга по используемому топливу, мощности и эффективности. На крупных предприятиях и строительных объектах используются устройства со стационарным газовым баллоном.

Для маленьких объемов работы или для домашних целей целесообразно использовать ручные аппараты с одноразовым баллоном.

При выборе инструмента важно обращать внимание на его мощность. Ее величина определяется температурой плавления припоя, который планируется использовать.

Еще одним широко используемым материалом является алюминий. Он применяется и в промышленности, и в домашних условиях. Для надежного и качественного соединения отдельных алюминиевых деталей используют спаивание.

Сваривать этот материал не представляется возможным. Это обусловлено изменением его структуры при нагреве.

Горелка для отлично справляется с поставленной задачей. В отличие от других методов, спаивание алюминия не так удобно. Однако оно оказывается наиболее предпочтительным во многих случаях. Осуществлять спайку можно с использованием газовоздушной ГВП.

[box type=”warning”]Основные трудности, возникающие при работе с алюминием, связаны с окислом на его поверхности. Он появляется сразу же, даже если металл предварительно обработать.[/box]

Спаивание горелкой является более удобным по сравнению с использованием электрического паяльника. Это обусловлено возможностью контроля температуры пламени, что позволяет работать как с крупными, так и с мелкими деталями.

Для получения качественной спайки используют флюс. При работе в домашних условиях предварительный прогрев металла, а также расплавление дополнительных расходных материалов осуществляется проще.

Конструкция горелки

Принцип работы газовой горелки использующейся для спаивания металлов достаточно прост. Для этого необходим источник топлива, в данном случае используется баллон с сжиженной пропан-бутановой смесью. От него через редуктор топливо поступает к штуцеру встроенному основание паяльного инструмента.

Для домашних целей существуют модели с одноразовыми баллонами. Это отличный вариант инструмента для выполнения небольших работ.

Даже в быту можно столкнуться с необходимостью соединения алюминиевых деталей. Сварка не позволяет решить эту задачу. А вот пайка алюминия газовой горелкой вполне возможна.

[box type=”info”]Отлично подойдет для спаивания алюминия присадочная проволока из легкоплавких припоев. В таком случае материал не придется нагревать до значительных температур и конечное изделие не будет испорчено.[/box]

Затем газ поступает по вертикальному каналу к жиклеру. В него встроена игла, позволяющая регулировать интенсивность пламени. Поступающий газ проходит на высокой скорости. За счет ее повышения осуществляется обогащение воздухом, необходимого для процесса горения, с помощью воздушного золотника.

Спецгильза золотника позволяет регулировать количество воздуха, поступающего к газу. Регулируя объемы воздуха и скорость подачи газа можно получить пламя необходимого качества и размера.

горелка в сбореГорелка газовая для пайки в сборе.

Устройство пропановой горелки представляет собой:

  • иглу для контроля подачи топлива;
  • ручку для изменения положения иглы;
  • корпус жиклера;
  • эжектор;
  • золотник;
  • рассекатель;
  • радиатор.

Лучшими материалами, из которых должны быть сделаны все перечисленные конструктивные элементы, являются латунь и бронза. Они характеризуются высокой теплопроводностью и прочностью.

Эти сплавы устойчивы к внешним воздействиям и коррозии, что обеспечивает долгий срок службы паяльного инструмента.

Существуют также и бензиновые горелки, ни тоже используются . Главным их отличием является формирование бензовоздушной смеси.

Данный инструмент часто используется благодаря своим преимуществам:

  • маленькими габаритами и портативностью;
  • небольшим весом;
  • простотой использования;
  • возможностью выполнять качественную пайку.

Конструкция таких устройств выглядит следующим образом:

  • емкость для бензина;
  • компрессор для подачи воздуха;
  • шланги устойчивые к действию бензина;
  • горелка.

Правила и техника пайки

Для осуществления паяльных работ лучше всего подойдет профессиональная газовая горелка. Для паяния деталей небольших размеров желательно использовать устройства, работающие на светильном газе или ацетилене.

Результаты, получаемые при работе горелок на светильном газе, более качественные. Также этот вид топлива более дешевый.

При спаивании деталей в небольших количествах желательно осуществлять предварительный прогрев деталей. Это сэкономит время и обеспечит однородный нагрев всех элементов узла. В результате получится избежать коробления и других дефектов.

схема горелкиЧертеж горелки для пайки.

Перед началом работы детали необходимо зафиксировать таким образом, чтобы во их не приходилось передвигать. Сделать это можно на верстаке или специальном приспособлении.

Перед самой пайкой в местах спая наносится слой флюса. Если необходимо во время работы добавить флюс, то горячий конец прутка припоя погружают в него.

При спаивании деталей из разных материалов пламя необходимо направлять на тот из них, который обладает более высокой теплопроводностью. Необходимо быть внимательным при работе с элементами разных размеров.

Важно, чтобы все компоненты были подогреты до одинаковой температуры. В связи с этим толстые детали необходимо прогревать дольше.

Нельзя расплавлять припой в пламени инструмента. В таком случае он может стекать каплями. Расплавление осуществляется непосредственно при соприкосновении проволоки со спаиваемыми деталями.

Припой будет затекать в более нагретые места спайки. Исходя из этого, пламя необходимо направлять перед припоем. Если он не затекает в шов, то это значит, что деталь не прогрелась до необходимой температуры.

Не следует прогревать места спая в течение слишком длительного времени, ибо это может привести к изменению состава припоя, то есть к его выгоранию, и уменьшению эффективности действия флюса.

Особенности выбора газовых горелок

Ассортимент доступных паяльных горелок очень велик. В магазинах предлагаются многочисленные варианты, отличающиеся друг от друга: мощностью, конструкцией, размерами, источником топлива и т.д.

В результате выбрать газовую горелку – задача не из простых. Для ее решения необходимо определиться с типом работы, для которой планируется использование.

Для состыковки труб из меди лучше использовать газовоздушные горелки. В магазинах предлагают различные варианты такого инструмента. Они могут комплектоваться дополнительными элементами: переходниками, наконечниками и т.д.

В зависимости от смеси, на которой они работают, бывают:

  • пропановые;
  • ацетиленокислородные;
  • на основе MAPP-газа.

Первый вариант прибора может быть многоцелевым или специального назначения. В них предусмотрено наличие режима экономии смеси и автоподжига.

[box type=”fact”]Инструмент на основе MAPP-газа является более производительным в сравнении с горелками на пропане. Это достигается за счет большей энергии сгорания топлива.[/box]

Второй вариант позволяет обеспечить надежные паяльные швы. Такое устройство продается по приемлемым ценам со стационарным или одноразовым газовым баллоном. Данные приспособления для спаивания магистралей и различных элементов металлических конструкций тугоплавким и мягким припоем.

Для домашних целей или незначительных работ подойдут портативные газовые паяльники. Они могут использовать различные виды смесей.

устройство насадки для газового баллонаНасадка на газовый баллон для пайки.

Преимущества данных инструментов следующие:

  • отсутствие необходимости подключения к электросети и использования шнуров, проводов и кабелей;
  • универсальность;
  • возможность регулировки пламени;
  • высокая безопасность;
  • хорошее качество швов.

Они обеспечивают качественное соединение. Особенно это касается инструментов со стационарным баллоном. Данные горелки способны расплавить практически любой металл.

При выборе паяльного оборудования важно обращать внимание на их функции. В магазинах представлен большой выбор от различных производителей. Стоимость инструментов также варьируется в больших интервалах и зависит от особенностей конструкции, дополнительных приспособлений и комплекта.

Горелка может не только спаивать детали, но и производить резку, обработку при высоких температурах, нагрев и разморозку. Пропановая горелка будет удобной для работы на открытом ветру. Ацетиленовая позволит обеспечить более высокие температуры.

Выбор необходимо делать исходя из задач, которые предстоит решить.

Руководствоваться можно такими данными:

  • тип горелки – инжекторная или безинжекторная;
  • эффективность – малогабаритные модели подойдут для пайки небольших деталей, а крупные – для работы с массивными металлическими конструкциями;
  • тип газовой смеси;
  • материал изделий.

Существуют варианты инструмента, работающего на различных видах топлива. Рекомендуется все же отдать предпочтение горелке, работающей только на одном варианте горючего.

[box type=”warning”]Важно осуществлять пайку с соблюдением всех правил безопасности. Необходимо надевать защитные рукавицы. Это защитит руки от ожогов. Работа должна выполняться в помещениях с хорошей вентиляцией, чтобы продукты сгорания не нанесли вред здоровью.[/box]

Когда пайка окончена, необходимо дождаться пока изделие остынет, прежде чем приступать к контролю.

Итог

Газовые горелки для пайки – это эффективный инструмент, который поможет при выполнении различных монтажных работ, кровле, спаивании медных труб и алюминиевых конструкций.

Преимуществами пайки газовой горелкой является высокая безопасность, отсутствие плавления, незначительный нагрев. Это позволяет использовать данный метод для работы с алюминием, так как его структура может меняться при высоких температурах.

Данная технология обеспечивает надежные соединения высокого качества.

Газовая горелка на баллончик с пьезоподжигом, какая лучше, как выбрать

На чтение 8 мин. Просмотров 255

Технологические нюансы некоторых промышленных и бытовых операций связаны с использованием направленного пламенного потока. Спросом у населения пользуется газовая горелка на баллончик с пьезоподжигом, какая лучше из вариантов, представленных на рынке, стоит узнать еще до приобретения. Приспособление представляет собой портативную тубу, наполненную пропаном или другим типом топлива с регулировкой температуры, силы, направления огня. Между собой модификации отличаются назначением, конструкцией, используемым видом газа.

Устройство прибора

Данное изделие активно используется путешественниками, охотниками, рыболовами, вахтовыми рабочими благодаря широкому спектру применения. Конструкционно горелки с пьезоподжигом делятся на несколько видов. Самым производительным вариантом является инжекторная система с обратным клапаном. Подобные модификации увеличивают производительность агрегата, снижают расход топлива. К дешевым вариантам относятся элементарные приборы с соплом.

Большинство портативных газовых горелок с баллоном причисляются к инжекционным моделям, в которых воздух всасывается внутрь оборудования природным способом. В рабочей камере топливо смешивается с атмосферным потоком, подается искра, происходит воспламенение. В компактных газовых горелках с регулировочным механизмом можно точно выставить необходимую мощность и размеры факела. Агрегаты высокотемпературного типа выдают синевато-голубое пламя, низкотемпературные аналоги — оранжево-желтое.

Устройство газовой горелки сделано так, что из смесительного отсека смесь подается в насадку сопловой разновидности, распределяясь по каналам. На наконечнике с образованием пламени находятся специальные отверстия. По строению насадки бывают кольцевого, щелевого, трубчатого типа.

Разновидности

По конфигурации лучшие газовые горелки делятся на несколько категорий:

  1. «Карандаш». Разновидность самая компактная из всех версий, имеет корпус в виде цилиндра, подходит для выполнения высокоточных манипуляций.
  2. Паяльные лампы. Ручка у таких модификаций размещается перпендикулярно соплу, под которым находится корпус с картриджем.
  3. Мини-паяльник. Конструкция похожа на «карандаш», однако отличается лучшим исполнением. В системе предусмотрены сменные насадки, плавная регулировка подачи горючего, откидная ножка-фиксатор.
  4. Насадка-горелка для баллончика. Такие модификации имеют низкую стоимость, включают в себя корпус, атмосферную заслонку, корректор подачи топлива, сопло, пьезоподжиг. Указанные приборы изготавливаются в разных вариациях.
  5. Пистолетные приспособления. Конфигурация моделей — Г-образная, что способствует неподвижной фиксации на подставке в нужном месте. Благодаря этому человек может выполнять операции обеими руками.
  6. Туристическая газовая горелка. Она размещается непосредственно на баллоне, наполняется посредством шланга и бокового картриджа.

Каждая из указанных конфигураций обладает своими недостатками и преимуществами, перед выбором модели стоит посмотреть ее обзор, ознакомиться с отзывами. Одни версии рассчитаны на обработку термоусадок, нагрев металла, пластика, болтов, гаек. Другие модификации приспособлены для приготовления пищи, розжига мангала. У некоторых вариантов отмечают хорошую устойчивость, увеличенную температуру пламени, компактные размеры. Какая газовая горелка на баллончик с пьезоподжигом лучше, зависит от ее назначения и дополнительных функций.

«Карандаш» Пистолетная Мини-паяльник Туристическая Насадка-горелка Паяльная лампа

По сфере использования

Открытое пламя требуется как при монтажных работах, так в быту или на отдыхе. Горелка для похода позволяет быстро развести костер, разогреть пищу. Конструкция подобного оборудования не оснащается сопловым дулом. Вместо него предусмотрен длинный тонкий шланг, служащий для подачи топливной смеси к выходу.

Горелки на баллончик пистолетного типа с направленным пламенем ориентированы на строительные манипуляции. Они уместны для пайки элементов из меди, сгибания пластиковых частей. Нагретое до требуемой температуры пламя направляется на обрабатываемый участок, гарантируя крепкое соединение труб или фитингов. Для стальных конструкций необходимы твердый припой и специальная технология пайки.

Кроме того, лучшие газовые горелки с пьезоподжигом можно использовать для следующих целей:

  • обработки деталей из дерева;
  • розжига мангала или костра на даче, не прибегая к химическим средствам;
  • прокола и резки металлических элементов;
  • обработки тушек животных;
  • отогрева трубопроводных магистралей от наледи.

В рейтинги лучших газовых горелок часто входят изделия брендов Kemper, Dayrex.

По способу присоединения баллончика

Картридж с топливом причисляется к расходным материалам. После выработки горючего элемент отсоединяют от горелки, устанавливают новый баллончик. Предусмотрено несколько вариантом присоединения картриджа с оборудованием:

  • на резьбе — изделия просто накручивают;
  • с помощью цанги — приспособление «надевают», после чего поворачивают в сторону;
  • посредством фиксатора — так закрепляются клапанные модели;
  • путем несильного нажатия — подобным образом сцепляются изделия прокалываемого типа.

Рейтинг газовых горелок с пьезоподжигом возглавляют резьбовые модификации. С их помощью образуется прочное сопряжение двух заготовок, которое при необходимости можно разъединить. Сцепления с помощью прокалываемых вариантов, наоборот, предусматривает полную выработку всего топлива в баллончике. Цанговые модели отличаются быстротой установки обычным поворотом изделия в сторону на 25–30 градусов. Недостаток таких приборов — расшатывание фиксирующих деталей, что провоцирует потерю горючего. Клапанные горелки — самые надежные; их основное назначение — приготовление пищи в походных условиях.

Резьбовая С цанговым креплением С фиксатором Прокалываемая

По типу топлива

Как бензиновые горелки, так и газовые аналоги выпускаются под разные топливные смеси. Окончательный выбор сжиженного горючего для наполнения расходных картриджей обусловлен назначением оборудования, необходимой температурой факела, параметрами мощности. Для улучшения производительности иногда допускается смешивать несколько разновидностей газа.

Самые популярные комбинации:

  1. Процентное соотношение пропана и бутана — 70/30. Смесь подходит для летнего использования, зимой эксплуатируется с дополнительными нагревателями.
  2. Комбинирование в разных долях пропана, бутана, изобутана.
  3. Состав типа МАРР, в который входят метилацетилен, пропадиен, пропан. Подобное топливо подходит для сварочных работ при температуре 1700–2500 °C.

Также резервуары могут заправляться одной разновидностью газа. Правильный подбор горючего важен, если предстоит эксплуатировать устройство в сложных условиях, например, в морозную погоду или на высоте. В летний период для разведения костра подойдет любое универсальное горючее.

Правила выбора

Важно знать, как выбрать горелку на газу, чтобы получить не только эффективный, но и экономичный прибор. Компактные модификации пользуются популярностью, поскольку обладают массой преимуществ перед жидкотопливными аналогами. Можно брать такую горелку в поход, она быстро разжигается, практически не загрязняется, не требует особого ухода.

Следует четко осознавать, для чего предназначается прибор, поскольку аппараты для пайки и разогрева пищи существенно отличаются конструктивно и по параметрам.

Строительные варианты обычно изготавливаются по типу пистолета. Их удобно удерживать в одной руке, что облегчает проведение монтажных операций. Выбирая туристическую модель, нужно учитывать массу и габариты агрегата. Тяжелые варианты при переноске неудобны, как и большие по размерам аналоги.

Также обращают внимание на следующие характеристики:

  • нагрев факела — от 480 до 2500 °С;
  • показатель мощности — от 0,5 до 3,0 кВт;
  • возможность подсоединения разнотопливных баллончиков;
  • тип установки картриджа;
  • форму и вид пламени;
  • расход горючего — 60–1000 г/ч;
  • массу — 0,05–1,7 кг.

Для пайки деталей из меди подойдут низкотемпературные газовые горелки. Резку и сварку элементов из стали выполняют мощным агрегатом. Зная, как правильно выбрать горелку газовую по основным характеристикам, не следует забывать о дополнительных функциях. К ним относятся приспособления для предварительного нагрева горючего, регулятор уровня пламени, запасные картриджи, баллончик в комплекте.

Характеристики газовой горелки на баллончик подбираются в зависимости от цели ее применения

Как пользоваться

Перед применением выбранного устройства с пьезоподжигом стоит ознакомиться с правилами по эксплуатации и обслуживанию агрегата. Пользуясь любыми приборами, связанными с открытым огнем или горючим материалом, следует придерживаться рекомендаций по соблюдению техники безопасности. Нельзя допускать чрезмерный перегрев баллончика, оставляя его вблизи источников тепла либо под открытыми лучами солнца. Резервуар может взорваться, поранить человека острыми кромками.

Особое внимание следует обратить на использование профессиональных модификаций газовых горелок, которые рассчитаны на длительную беспрерывную работу. Рекомендуется после продолжительного применения упаковывать аппарат в каталитическую грелку. Это сохраняет начальные параметры горелки и мощности пламени. Не стоит оставлять любые модели устройств включенными без присмотра, важно хранить их в местах, недоступных детям.

При самом зажигании нужно быть крайне внимательным — не должно быть признаков утечки газа. Если горелка с баллоном упала, важно проверить целостность соединения. Устройство очень чувствительно к сильному ветру — оно может затушить пламя, однако газ будет выходить. Непосредственно после применение горелки сопло остается горячим, это необходимо учитывать, особенно если дома есть дети.

Перед применением газовой горелки с пьезоподжигом важно изучить правила ее эксплуатации и обслуживания

Видео

советы по выбору и отзывы :: SYL.ru

Операции по установке металлических конструкций, прокладка трубопроводов и обработка железных деталей редко обходятся без паяльников и сварочных аппаратов. Формирование качественных и надежных соединений при помощи специального прибора позволяет увеличить эксплуатационный срок изделия и повысить его технические качества.

газовая горелка для пайки

Для работы в бытовых условиях неплохим выбором становится горелка газовая для пайки, посредством которой можно соединять различные металлы и сплавы. Экономный расход энергии и возможность настраивать силу пламени вкупе с эргономичностью и безопасностью сделали данный прибор оптимальным вариантом не только для новичков, но и для квалифицированных специалистов.

Конструкция горелки

Несмотря на элементарное устройство такие приборы обеспечивают высокую эффективность в ходе работы. На рынке газовая горелка для пайки доступна в разных модификациях, но большинство из них в обязательном порядке включают следующие компоненты:

  • Узел для фиксации газовых баллонов.
  • Сопло (может иметь разную форму: узкое, широкое, удлиненное).
  • Регулятор газа.
  • Форсунки.
  • Редуктор.

Также возможно наличие вспомогательных элементов, расширяющих возможности, которыми располагает газовая горелка для пайки, в процессе работы. В частности, устройство может включать ветрозащиту, переходники для баллонов разных форм, транспортировочный чехол и т. д. Горелки также различаются по типу газового наполнения, типоразмеру и форме металлического изделия (медный трубопровод, алюминиевые изделия, латунь и т. д.), допускаемого к работе.

Мини-горелки

горелка газовая для пайки

Хотя газовые горелки по природе своей отличаются портативностью, существуют специальные версии с миниатюрными габаритами. Как правило, такие приборы легко умещаются в руке, а питаются от любого газового баллончика – даже модели для зажигалок сгодятся. При небольшом объеме заправочного баллона (в среднем 6 мл) мини-газовая горелка для пайки может обеспечивать 20 минут работы. Пламя устройства достигает высоких температур (есть модели на 1300 градусов), что позволяет осуществлять высокоэффективную пайку с твердыми припоями. Такие модели просты в эксплуатации и являются оптимальным средством для производства многих ремонтных операций. В частности, такую модель можно использовать в автосервисе и ювелирной мастерской.

Правила и техника пайки

Организация пайки предполагает несколько условий, которые облегчат операцию для мастера. При их соблюдении газовая горелка для пайки увеличит шансы на получение качественного результата. Основные правила можно представить так:

  • Фиксация деталей должна предполагать их передвижение.
  • Для обеспечения равномерности пайки следует быть готовым к перемещению горелки.
  • При работе с разнородными металлами наибольшее воздействие пламени должен получать тот сплав, который обладает более высокой теплопроводностью.
мини газовая горелка для пайки

Следует предусмотреть и возможность обработки элемента флюсом в ходе работы, а если это невозможно, то сам припой следует погрузить в состав. Кроме того, если предполагается пайка латунью газовой горелкой, канифольно-спиртовый флюс не подойдет, так как потребуется устранение оксидной пленки. Желательно применять хлористый цинк или другие сильнодействующие присадки.

Пламя горелки следует удерживать перед обрабатываемой зоной пайки, поскольку припой может растекаться по наиболее горячим участкам. Также следует учесть, что при длительном тепловом воздействии аппарат приводит к чрезмерному плавлению, что, в свою очередь, вызывает нежелательные изменения в свойствах припоя.

Особенности пайки алюминия

пайка алюминия газовой горелкой

В работе с алюминием газовая горелка для пайки требует специального подхода к процессу. Когда процедура чистки металла завершится, необходимо щеткой обработать его поверхность подходящей кислотой. Это нужно не только для ускорения процесса пайки, но и как способ выделения рабочей линии.

Далее необходимо нагреть помеченную зону горелкой до момента появления оранжевого оттенка. В качестве газа можно использовать пропан или ацетилен. На этом этапе можно обработать швы детали присадочным материалом. Для этого подойдет смесь, включающая серебро или силумин, а также купорос. Упомянутое перемещение аппарата позволит управлять процедурой.

На этом пайка алюминия газовой горелкой завершается – можно остановить нагрев и горячей водой облить рабочую зону. Полученный шов следует зачистить наждачной бумагой или приспособлением с более высокими абразивными качествами до формирования оптимально гладкой поверхности.

Рекомендации по выбору горелки

пайка латунью газовой горелкой

При выборе газовых горелок учитываются производительность, тип используемого газа и мощность. Так, для осуществления масштабных работ на стройплощадках требуются мощные приборы, которые снабжаются от стационарных газовых баллонов. Для того чтобы справиться с разовыми пайками в быту, стоит предпочесть горелки с одноразовыми баллонами. Существуют и ацитилен-кислородные модели, рассчитанные специально на работу с медными трубами.

В таких аппаратах предусмотрен широкий диапазон температурного воздействия, благодаря чему пайка газовой горелкой меди успешно осуществляется и на промышленных объектах, и в домашних условиях. Собственно, мощность и определяет характеристики припоя. В зависимости от вида пайки следует использовать соответствующую газовую смесь. Бытовые аппараты обычно работают на смесях «газ-воздух». Составы «газ-кислород» чаще используются в операциях с габаритными трубами.

Нюансы выбора припоев

пайка газовой горелкой меди

На современном рынке доступны различные материалы для обеспечения качественной пайки – среди них легкоплавкие и тугоплавкие припои, гелеобразные и жидкие флюсы, а также всевозможные пасты. Делать выбор следует, ориентируясь на способ пайки и параметры обрабатываемых элементов. Помимо этого, горелка газовая для пайки подбирается с учетом запросов к прочности и коррозионной защите формируемых соединений. Припой может иметь разный состав – встречаются свинец, олово, фосфор, цинк и т. д. Изменяя их процентное содержание, можно варьировать характеристики создаваемого припоя.

Отзывы

Эксплуатация газовых горелок по большому счету удовлетворяет потребителей. Для того чтобы не разочароваться в выборе, следует четко определить задачи и условия применения. Как правило, в отзывах пользователей отмечается мобильность и удобство газовых горелок. Особенно это касается походных моделей и портативных бытовых аппаратов. Нарекания по поводу надежности и безопасности встречаются редко. Чтобы устройство соответствовало назначенным функциям, следует оценить возможность его работы без подогрева, диапазон температур окружающей среды, вопросы, касающиеся утилизации прибора, и сопутствующие нюансы.

Горелка для пайки твердыми припоями - Паяльное оборудование

Может пригодится кому..



ГОРЕЛКА ДЛЯ ПАЙКИ ТВЕРДЫМИ ПРИПОЯМИ



При изготовлении деталей иногда бывает целесообразно применить пайку твердыми припоями — медно-цинковым или серебряным, чтобы обеспечить высокую прочность соединения. В этом случае детали нагревают до 800-950°. Бензиновые паяльные лампы не всегда имеют температуру, достаточную для пайки. Пользоваться ими в помещениях неудобно, кроме того, они небезопасны в пожарном отношении.



Мы предлагаем изготовить горелку, работающую на сжиженном газе (пропан-бутановая смесь), который продается повсеместно в баллончиках для портативных плиток емкостью около 1 л. Ее пламя имеет температуру около 1900°, и деталь легко разогревается.



Горелка вместе с вентилем навинчивается на газовый баллончик, и пользоваться ею очень удобно (рис. 1).



Для изготовления горелки нужно приобрести вентиль со шлангом для портативной плитки. Он продается а магазинах и киосках, торгующих газовыми баллончиками. Вентиль нужно разобрать, нагреть на газовой плите и отпаять металлическую трубку, соединенную с резиновой трубкой. Они нам не понадобятся. Кроме того, нужно приобрести форсунку для примуса и отрезок медной или латунной трубки с наружным диаметром 6 мм.



Горелка (рис. 2) состоит из трубки 1, вкладыша 2, подающей трубки 3 с впаянной на конце форсункой 4. Подающея трубка впаяна в вентиль, который навинчивается на газовый баллончик.



На конце в подающую трубку впаяйте опиленную форсунку для примуса. Такая форсунка имеет отверстие диаметром 0,25 мм. Для проверки соосности форсунки и подающей трубки можно воспользоваться прямым куском тонкой струны длиной 30 мм. Форсунка от газовой плитки непригодна, так как имеет слишком маленькое отверстие (Ø0,1 мм).



Вкладыш (рис. 3) нужно выточить из стали. Он имеет 10 отверстий диаметром 1,8 мм, которые нужны для подсоса воздуха, необходимого для горения и одновременно для уменьшения нагрева центральной части вкладыша и, следовательно, подающей трубки и форсунки.



Трубку (рис. 4) согните из листовой стали толщиной 0,6 мм и стык пропаяйте медно-цинковым припоем, имеющим высокую температуру плавления. Внутренний диаметр сделайте таким, чтобы вкладыш 2 входил внутрь с усилием. На расстоянии 18 мм от края в трубка просверлите 4 отверстия диаметром 4 мм для дополнительного подсоса воздуха в горелку. Вставьте вкладыш в трубку так, чтобы эти отверстия были полностью открыты. Подающую трубку изогните под углом в 45° и другим концом впаяйте в вентиль. После этого соберите горелку и отрегулируйте ее.



Закройте вентиль и наверните его на газовый баллончик. Зажгите спичку, поднесите ее к горелке и поворотом маховичка вентиля на небольшой угол пустите газ. Если теперь немного увеличить подачу газа, пламя погаснет.



Это значит, что в нее подсасывается слишком много воздуха. Подвиньте вкладыш вперед на 1 мм таким образом, чтобы он частично перекрыл отверстия в трубке. Снова повторите пробу. Горелка стала работать лучше, но все равно она погаснет при увеличении подачи газа. Движением вкладыша в трубке подберите такое перекрытие отверстий, которое обеспечивает максимальную интенсивность горения. Правильно отрегулированная горелка дает гудящее пламя синего цвете.



Перед пайкой детали нужно тщательно очистить от ржавчины и окислов напильником или наждачной бумагой и соединить проволокой в нужном положении. Смочите место пайки водой и посыпьте бурой. Сверху положите несколько кусочков припоя. Пайку удобнее выполнять на куске асбеста. Зажгите горелку и максимально усильте подачу газа. Поместите детапи в зону максимальной температуры. Через несколько секунд они нагреются, припой расплавится и заполнит шов. После охлаждения место пайки надо зачистить шкуркой или напильником.



Если у вас нет припоя для пайки, его легко можно изготовить самому, сплавив на кусочке асбеста серебро с медью. Таким припоем хорошо паять медные и стальные детали. Можно также паять чистым серебром. Для удобства припой надо нарубить зубилом на мелкие кусочки.



Б. СЕРГЕЕВ, инженер



Чертежи



РИС. 1. ОБЩИЙ ВИД ГОРЕЛКИ, НАВЕРНУТОЙ НА ГАЗОВЫЙ БАЛЛОНЧИК. 1 — горелка; 2 — вентиль; 3 — баллончик.



РИС. 2. ГОРЕЛКА. 1 — трубка; 2 — вкладыш, 3 — подающая трубка; 4 — форсунка; 5 — контргайка; 6 — отверстия для дополнительного подсоса воздуха.





Источник: "Моделист-Конструктор" 1967, №6


Газовая паяльная горелка Газовая сварочная горелка Закалка для пайки Горелка для барбекю CE HVAC Ручная горелка MAPP Torch | |

Газовая сварочная горелка Газовая паяльная горелка Закалка для пайки Горелка для барбекю CE HVAC Ручная горелка MAPP Torch

Он производится на лучшей фабрике MAPP Torch в Китае, которая является производителем OEM для многих международных брендов.

Материально-технические и машинное оборудование, которое использует наш завод, намного лучше, чем у других последователей, поэтому продукты намного лучше.

Качество очень стабильное и широко используется в области сварки пайкой.

Соединение по умолчанию - CGA600 (1–20 UNEF), оно популярно в большинстве стран мира.

Мы также можем предоставить адаптер CGA600 на 7/16 "-28UNF в качестве опции, который можно использовать с цилиндром MAPP ROTHENBERGER Style. Если вам нужен этот адаптер, пожалуйста, купите его также в нашем магазине.

Burnner RTM-1 Title Title IMG_20170614_212640_ IMG_20170614_210810_

Технические характеристики см. Ниже:

  • Для пайки и пайки в системах отопления, вентиляции и кондиционирования воздуха и в водопроводе.
  • Температура может достигать 1650 градусов Цельсия.
  • Вращение трубки горелки на 360 градусов подходит для различных условий эксплуатации.
  • Время непрерывной работы цилиндра может достигать 160 минут.
  • Подходит для цилиндра 14,1-16 унций, соединение CGA600 (1 "-20UNEF)

Подходит для применения, как показано ниже: (различные товары на картинке можно получить по другой ссылке в нашем магазине)

7 8

Комплектация:

Дополнительный адаптер.

Мы также предлагаем адаптер CGA600 на 7/16 "-28UNF в качестве опции, который можно использовать с цилиндром MAPP типа ROTHENBERGER. Если вам нужен этот адаптер, пожалуйста, получите его по ссылке ниже: Адаптер-CGA600-to-7-16- 28UNF

12_

Дополнительное предложение:

Мы предлагаем полный ассортимент продукции для сварки и резки. Посетите наш магазин, чтобы узнать о других возможностях.

Дополнительные стержни для пайки алюминия и меди с флюсовым сердечником:

IMG_20180528_150331_1__1

Дополнительные рабочие перчатки:

AP-1077 02_

.

Газовая паяльная горелка Газовая сварочная горелка Закалка для пайки Горелка для барбекю CE Ручная горелка для систем отопления, вентиляции и кондиционирования Самовоспламенение Горелка MAPP | |

Газовая сварочная горелка с самовоспламенением Газовая паяльная горелка Закалка для пайки Горелка для барбекю CE HVAC Ручная горелка MAPP Torch

Он производится на лучшей фабрике MAPP Torch в Китае, которая является производителем OEM для многих международных брендов.

Материально-технические и машинное оборудование, которое использует наш завод, намного лучше, чем у других последователей, поэтому продукты намного лучше.

Качество очень стабильное и широко используется в области сварки пайкой.

Соединение по умолчанию - CGA600 (1–20 UNEF), оно популярно в большинстве стран мира.

Мы также можем предоставить адаптер CGA600 на 7/16 "-28UNF в качестве опции, который можно использовать с цилиндром MAPP ROTHENBERGER Style. Если вам нужен этот адаптер, пожалуйста, купите его также в нашем магазине.

Технические характеристики см. Ниже:

  • Для пайки и пайки в системах отопления, вентиляции и кондиционирования воздуха и в водопроводе.
  • Температура может достигать 1650 градусов Цельсия.
  • Вращение трубки горелки на 360 градусов подходит для различных условий эксплуатации.
  • Время непрерывной работы цилиндра может достигать 160 минут.
  • Подходит для цилиндра 14,1-16 унций, соединение CGA600 (1 "-20UNEF).
  • Самовоспламенение (с блокировкой спускового крючка для безопасности, выключите его перед использованием.)
  • Соответствующий газ: газ MAPP (разработан и предложен), газ пропан.

Подходит для применения, как показано ниже: (различные товары на картинке можно получить по другой ссылке в нашем магазине)

DSC01837_副本_副本 DSC01840_副本 00_副本 11_副本1 Optional Adaptor

Комплектация:

Дополнительный адаптер.

Мы также предлагаем адаптер CGA600 на 7/16 "-28UNF в качестве опции, который может использоваться с цилиндром MAPP типа ROTHENBERGER. Если вам нужен этот адаптер, пожалуйста, получите его по ссылке ниже: Adapter-CGA600-to-7-16-28UNF

Дополнительное предложение:

Мы предлагаем полный ассортимент продукции для сварки и резки. Посетите наш магазин, чтобы узнать о других возможностях.

.

Газовая паяльная горелка Газовая сварочная горелка Закалка для пайки Горелка для барбекю CE HVAC Ручная горелка MAPP Torch | |

Газовая сварочная горелка Газовая паяльная горелка Закалка для пайки Горелка для барбекю CE HVAC Ручная горелка MAPP Torch

Он производится на лучшей фабрике MAPP Torch в Китае, которая является производителем OEM для многих международных брендов.

Материально-технические и машинное оборудование, которое использует наш завод, намного лучше, чем у других последователей, поэтому продукты намного лучше.

Качество очень стабильное и широко используется в области сварки пайкой.

Соединение по умолчанию - CGA600 (1–20 UNEF), оно популярно в большинстве стран мира.

Мы также можем предоставить адаптер CGA600 на 7/16 "-28UNF в качестве опции, который можно использовать с цилиндром MAPP ROTHENBERGER Style. Если вам нужен этот адаптер, пожалуйста, купите его также в нашем магазине.

IMG_20170919_091122__1 IMG_20170919_091134_ IMG_20170919_091122__ IMG_20170919_091117_ IMG_20170919_091053_ IMG_20170919_091146_

Технические характеристики см. Ниже:

  • Для пайки и пайки в системах отопления, вентиляции и кондиционирования воздуха и в водопроводе.
  • Температура может достигать 1650 градусов Цельсия.
  • Вращение трубки горелки на 360 градусов подходит для различных условий эксплуатации.
  • Время непрерывной работы цилиндра может достигать 160 минут.
  • Подходит для цилиндра 14,1-16 унций, соединение CGA600 (1 "-20UNEF)

Подходит для применения, как показано ниже: (различные товары на картинке можно получить по другой ссылке в нашем магазине)

7 8

Комплектация:

Дополнительный адаптер.

Мы также предлагаем адаптер CGA600 на 7/16 "-28UNF в качестве опции, который можно использовать с цилиндром MAPP типа ROTHENBERGER. Если вам нужен этот адаптер, пожалуйста, получите его по ссылке ниже: Адаптер-CGA600-to-7-16- 28UNF

12_

Дополнительное предложение:

Мы предлагаем полный ассортимент продукции для сварки и резки. Посетите наш магазин, чтобы узнать о других возможностях.

Дополнительные стержни для пайки алюминия и меди с флюсовым сердечником:

IMG_20180528_150331_1__1

Дополнительные рабочие перчатки:

AP-1077 02_

.

Горелка MAPP Газовая сварочная горелка Самовоспламеняющаяся газовая паяльная горелка Пайка Закалка Горелка для барбекю Ручная горелка HVAC / R с сертификатом CE | сварочная горелка | газовая сварочная горелкаmapp

Горелка MAPP Газовая сварочная горелка Самовоспламеняющаяся газовая паяльная горелка Пайка Закалка Горелка для барбекю Горелка для барбекю Одобренная CE Ручная горелка HVAC / R

Он производится на лучшей фабрике по газовой резке в Китае, которая является производителем OEM для многих международных брендов.

Качество очень стабильное и широко используется в области сварки пайкой.

Соединение по умолчанию - CGA600 (1 "-20 UNEF), оно популярно в большинстве стран мира.

Мы также можем предоставить адаптер CGA600 на 7/16 "-28UNF в качестве опции, который можно использовать с цилиндром MAPP типа ROTHENBERGER. Если вам нужен этот адаптер, пожалуйста, купите его также в нашем магазине.

Технические характеристики см. Ниже:

  • Для пайки и пайки в системах отопления, вентиляции и кондиционирования воздуха и в водопроводе.
  • Температура может достигать 1650 градусов Цельсия.
  • Вращение трубки горелки на 360 градусов подходит для различных условий эксплуатации.
  • Время непрерывной работы цилиндра может достигать 160 минут.
  • Подходит для цилиндра 14,1-16 унций, соединение CGA600 (1 "-20UNEF)

Подходит для применения, как показано ниже: (различные товары на картинке можно получить по другой ссылке в нашем магазине)

Содержимое упаковки:

Дополнительный адаптер.

Мы также предлагаем адаптер CGA600 на 7/16 "-28UNF в качестве опции, который можно использовать с цилиндром MAPP типа ROTHENBERGER. Если вам нужен этот адаптер, пожалуйста, получите его по ссылке ниже: Adapter-CGA600-to-7-16- 28UNF

12_

Дополнительное предложение:

Мы предлагаем полный ассортимент продукции для сварки и резки. Посетите наш магазин, чтобы узнать больше.

Дополнительные стержни для пайки алюминия и меди с флюсовым сердечником:

IMG_20180528_150331_1__1

Дополнительные рабочие перчатки:

AP-1077 02_

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
