Подойдет ли композитная арматура для ленточного фундамента

Возведение загородного коттеджа, частного дома начинается с укладки опоры. Арматура для ленточного фундамента является основой, на которой затем выстраивают здание. Каждое строение предварительно рассчитывается, подбирают толщину стержней, их количество.

Арматура для фундамента, цена на большие оптовые заказы уточняется у менеджеров нашей компании «Сетка Плюс».

Особенности композитной арматуры

Композитная арматура в ленточном фундаменте представлена изделиями, созданными из стеклянных или базальтовых волокон, пропитанных для связки полимерной основой. Их также изготавливают из углеродных и арамидных волокон.

Материалы стержней влияют на состав, их изготавливают из стекло -, базальто- и углепластика. Он легко определяется по внешним признакам:

• Стеклопластиковые прутья светлых тонов, отливают желтизной;
• Базальтовая и углепластиковая окрашена в чёрный тон.

Изделие имеет сечение, которое обеспечивает нужный режим работы армированных бетонных конструкций. Для визуального отличия стрежней с разными диаметрами, улучшения их вида, некоторыми производителями в состав сырья добавляются цветные пигменты.

Строительный материал выполняется:

• Из стеклопластика (АСП). Стекловолокно смешивают с термореактивными смолами, выполняющих роль связующих элементов. Отличительной особенностью является маленький вес и высокая прочность;
• Из базальтопластика. В основе – базальтовые волокна, связующий элемент из органической смолы. Преимущества — высокая стойкость к воздействиям щелочей, кислот, газов, солей.

Прочную основу стержня производят из элементов с вяжущими свойствами. Они придают изделиям необходимую прочность. Применение — жилое и промышленное строительство. Стеклопластик обладает преимуществами перед бетонными конструкциями, используется для укрепления:

• бетонных сооружений, выполняющих ограждающую функцию;
• кладки из пенобетона или газобетона;

Особенности ленточного фундамента

Наибольшую популярность среди опорных конструкций, которые возводятся под здание для строительства загородных коттеджей, имеют ленточные опоры. Они способны выдерживать нагрузки деревянных и кирпичных построек, незаменимы для зданий, у которых массивные стены, они:

• Просты в возведении;
• Обходятся сравнительно не дорого;
• Подходят для разных типов строения.

Имеют разновидности монолитной и сборной конструкции.

Для опор присущи следующие особенности:

• Соблюдение температурного режима;
• Чёткое исполнение технологического процесса;
• Подготовка опалубки;
• Дополнительное уплотнение бетонного слоя;
• Надёжность, долговечность.

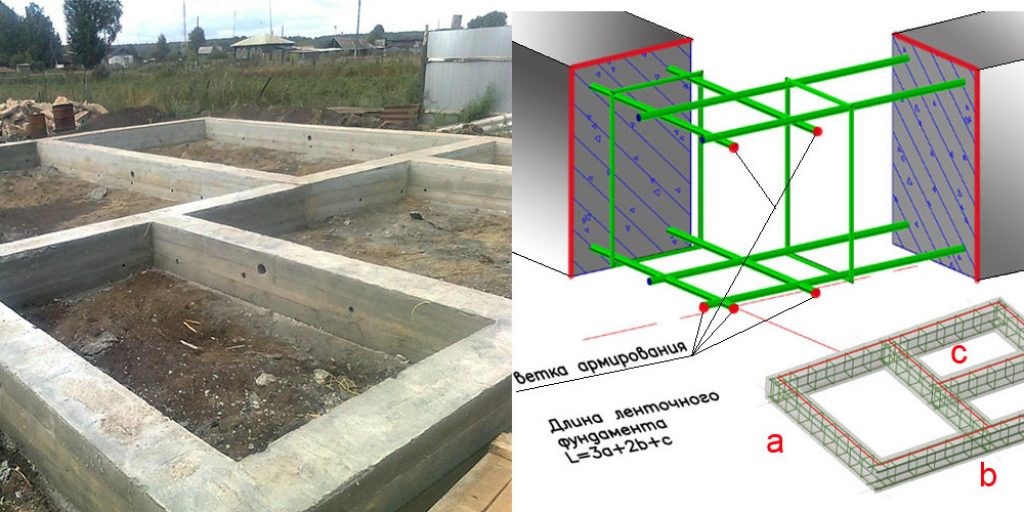

Чтобы сделать расчет арматуры для ленточного фундамента, требуется руководствоваться правилами СП по бетонным и железобетонным конструкциям. Расчёт выполняют поэтапно:

1. Определяют несущую способность конструкции и оценку управляться с нагрузкой.
2. Определяют показатель жесткости (учитывают деформацию и величину трещин изделия на железобетонной основе).

Совместимость композитной арматуры и ленточного фундамента

Композитный материал применяют при строительстве домов до 4 этажей. Он лёгкий, поставляется в бухтах до 100 метров.

Нарезка прутков из бухты не составляет труда, а вязка делается без швов. Толщина арматуры для ленточного фундамента выбирается согласно требуемым правилам использования материалов. Каркас монтируют с помощью вязки. Тоненькие прутики связывают в прямоугольники, выполняя установленные требования, как вязать арматуру для ленточного фундамента.

Узнать, сколько арматуры для ленточного фундамента нужно, можно при помощи специального калькулятора.

Преимущества использования стеклопластиковой арматуры для ленточного фундамента

Ленточные опоры очень прочные и надёжные. В строительстве применяют стеклопластиковые и базальтопластиковые материалы, у которых имеются положительные качества:

• Отсутствуют коррозийные процессы;
• Обладают малым весом и небольшими габаритами;
• Доступная цена;
• Повышенная прочность, превышающая в 2 раза металлические стержни соответствующего сечения;
• Низкая теплопроводность;
• Не проводят электричество.

К недостаткам композиционных материалов относят невозможность проведения сварочных работ во время обустройства каркаса опоры.

Изделия производят из стержней толщиной от 4 до 18 мм. Поверхность имеет насечку или навивку. Изготавливают из материалов:

• Волокон неорганического сырья;
• Полимерной добавки, в состав которой входят термопластичные или термореактивные структуры.

Для строительства домов, коттеджей предварительно определяют, какая арматура нужна для ленточного фундамента. Композиционные прутики для закладки используют аналогично стальным стержням. Из прутов собирается каркас с определённым шагом. Места пересечений крепят стяжками, вязальной проволокой.

Производителями не предоставлены рекомендации, запрещающие применение композитного армирования при возведении любого вида фундамента. Для малоэтажных построек опоры выполняют с учётом, сколько арматуры на ленточный фундамент будет использовано.

Армирование ленточного фундамента композитной арматурой из стеклопластика

В зависимости от сечения опора бывает прямоугольной и Т-образной:

1. При выполнении Т-образной конструкции стенка работает на сжатие. Стеклопластик в стену можно закладывать без предварительных расчётов. Подошва воспринимает изгиб, поэтому для неё нужно рассчитать, сколько нужно материала для ленточного фундамента.
2. Для прямоугольного сечения применяют композитные стержни. Это связано с работой конструкции на сжатие.

Стеклопластиковые изделия активно используются для постройки опоры жилого дома, являющегося самой главной частью сооружения. Неправильно уложенная опора приводит к быстрому разрушению и деформации строения. Композитный материал используют для поддержки и увеличения крепости фундамента. Стеклопластиковую арматуру для ленточного фундамента скрепляют в единый каркас и заливают бетонной смесью для получения единой монолитной плиты.

Для получения качественного каркаса необходим специальный инструмент, помогающий выгибать прутья и стержни. Чтобы построить ленточный фундамент из композитного материала, необходимо определить, какую арматуру используют для ленточного фундамента. Затем требуется:

• Прорыть траншею длиной;
• Рассчитать закладочную глубину;
• В созданную прослойку добавляют гравий, который улучшает укладку. Её обильно поливают;
• Создают стеклопластиковую арматуру для ленточного фундамента;
• Монтаж проводят на кирпиче или другую опору;
• Определяют, какой диаметр арматуры нужен для ленточного фундамента (обычно используют прутья диаметром 8 мм), шаг арматуры в ленточном фундаменте;
• Прутья монтируют равными промежутками и закрепляют их вертикальными и поперечными стойками с промежутками в 40 см. На них затем фиксируют первые верхние прутики арматуры и связывают между собой поперечными прутиками.
• Перед тем, как вязать арматуру, продольные прутья раскладывают на земле, делают отметки в местах фиксации поперечных элементов, следя за тем, чтобы углы арматуры ленточного фундамента находились под прямым углом;
• Шаг арматуры может составлять от 15 до 30 см:
• Определяют, сколько нужно арматуры для ленточного фундамента.

Далее подготавливают опалубку опоры из доски, сколачивая прямоугольник нужного размера. Подготовленные прямоугольники собирают в коробку и устанавливают на место, где установят ленточный фундамент, пластиковая арматура совместно с распорными брусками будет посыпана грунтом, а готовую форму зальют бетоном.

Строительные площадки не обходятся без композиционных материалов, которые удешевляет постройку, сохраняя при этом высокое качество и надёжность опоры строения.

«Сетка Плюс» — завод стеклопластиковой арматуры, лидер на рынке металлической сетки и композитной арматуры. На нашем сайте вы также можете приобрести арматурную сетку для фундамента и сетку кладочную по выгодной цене.

Цены на сетку рабицу и другие строительные материалы от нашей компании можно узнать по телефону 8 (800) 700-06-03.

вид и толщина арматуры, ее шаг, правила и технология изготовления

Ленточный фундамент  — один из самых распространенных. Он несложен в изготовлении, с его помощью  легко реализуются самые разные конфигурации зданий. На нем можно выстроить дом в несколько этажей или небольшую баню. Для придания бетону большей прочности, а основанию большей надежности фундаменты армируют стальными прутками различной конфигурации.

При наличии стальных элементов в конструкции это уже не бетон, а железобетон, а у него прочность в разы выше. Работы эти не самые простые, но работа бригады стоит довольно дорого. Причем не факт, что они сделают так, как надо: для них это лишь очередной заказ, а для хозяина — любимый дом (баня, дача и т.д.). Потому армирование фундамента своими руками — отличный выбор. Есть только один нюанс: если грунты сложные, подпочвенные воды высоко, да еще и сооружение будет тяжелым, закажите лучше расчет фундамента в специализированной конторе. Так вы будете иметь гарантированно правильное и надежное основание для дома в таких непростых условиях.

Ленточный фундамент — один из самых широко используемых в нашей стране

Содержание статьи

• 1 Особенности армирования
  • 1.1 Какую арматуру использовать
  • 1.2 Шаг армирования ленточных фундаментов (по СНиПу)
• 2 Армирование углов ленточного фундамента
• 3 Когда и как устанавливать арматуру
• 4 Итоги

Особенности армирования

Особенность ленточных оснований в том, что их длина во много раз превышает ширину и высоту. Нагрузка от здания давит на фундамент сверху. Получается, что при этом верх ленты сжимается, а низ растягивается. Так как при растяжении в монолите образуются трещины, то для обеспечения его целостности нижний пояс армирования обязателен.

Ленточный фундамент любой высоты практически всегда имеет два пояса армирования — верхний и нижний

С другой стороны, снизу, периодически давят на ленту силы, которые появляются при пучении грунтов. Тут картина противоположная — низ фундамента сжимается, верх — растягивается. И снова в местах растяжения образуются трещины. Потому, для предотвращения их появления и верхний край необходимо усилить.

Что характерно, середина основания практически не нагружается, а потому, какой бы ни была высота, средний пояс делают редко.

Если необходимо сильно углублять фундамент, желательно заказать профессиональный  расчет. Тогда специалисты вам точно скажут, сколько поясов потребуется для того, чтобы строение стояло долго, из какого прутка его делать.

Получается, что для ленточного фундамента обязательны два пояса армирования: один внизу, другой — в верхней части. Причем для защиты от коррозии они должны располагаться на 5 см вглубь от края.

Какую арматуру использовать

Теперь нужно понять, в каком направлении нужна арматура, какой толщины она должна быть. Это зависит от распределения нагрузок, а они в этом основании распределяются таким образом, что большая часть всех воздействий приходится на продольные прутки. Потому они должны быть прочными и рифлеными — класса AIII. На твердых и непучнистых грунтах для сооружений небольшой массы используют арматуру диаметром 12 мм. На более сложных почвах или для более тяжелых стен применяют 14 мм. Чтобы перестраховаться, укладывают 16 мм. Большие диаметры в малоэтажном строительстве — редкость, хотя временами кладут и 20 мм.

Продольные прутки арматуры обязательны рифленые, диаметром 12-16 мм, а для вертикальных и поперечных направляющих использовать можно гладкий прут 6-8 мм

Вертикальные и поперечные перекладины арматуры в ленточном фундаменте нагружаются слабо. Большей частью они нужны для придания формы и стабилизации конструкции. Потому для вертикальных и поперечных стоек используют гладкий пруток диаметра 6-8 мм. Его прочности более чем достаточно для выполнения этих функций.

Шаг армирования ленточных фундаментов (по СНиПу)

При расположении всех прутков соблюдается ключевое условие: от края до стали должно быть не менее 5 см бетона. Только в этом случае арматура оказывается защищенной от коррозии (на такую глубину уже не проникают вода и кислород). Но сильно заглублять пояса тоже нельзя: на поверхностные слои воздействует большие силы, чем ближе к середине. Потому сильно вглубь прятать армирование не следует: оно не будет выполнять своих задач. Расстояние от края 5-6 см — оптимальный вариант.

Для ленточного фундамента необходимо определиться с количеством продольных прутков в каждом из поясов. Согласно СНиПа 52-01-2003 (пункт 7.3.6) расстояние между ними должно быть не более 400-500 мм.

Так выглядит конструкция с привязкой к грунту

Но ширина ленты для небольших строений, которыми является баня (одно- двух- этажный дом тоже), редко бывает больше 40 см. Если учесть, что от краев нужно будет отступить по 5 см, получится, что расстояние между двумя прутками будет не более 30 см.  То есть 2-х продольно уложенных «арматурин» вполне достаточно.

Так как основные нагрузки приходятся именно вдоль ленты, то укладывать желательно цельные, без соединений стальные элементы. В среднем длина арматуры требуемого класса 6-11 м. Этого достаточно для большинства домов и бань. Неудобно при доставке, но зато основание будет надежным. Причем берите пруты минимум на 1,5 метра длиннее: их нужно будет загнуть при прохождении углов. Так получится надежно и прочно.

Следующий этап — определение шага для расположения вертикальных стоек и поперечин. Ссылаться опять будем на СНиП. Только в этот раз нужен пункт 7.3.7. В нем говорится, что поперечная арматура в ленточном фундаменте должна размещаться друг от друга на расстоянии не более 300 мм. Тут есть некоторое противоречие: практики говорят, что на нормальных грунтах достаточно расположить  поперечины не ближе 500 мм. Причем даже кирпичный дом на таком основании будет стоять нормально. Собственно, решать вам. Не знаете, как поступить — закажите расчет. Или перестрахуйтесь, и поставьте через 300 мм. Фундамент — это та часть, в которой лучше переусердствовать. Дешевле обойдется. Тем более что гладкий пруток не так и дорог.

Иногда вертикальные и поперечные стойки в ленточном фундпменте делают гнутыми. Это еще повышает его прочность и надежность. А некоторые, перестраховываясь, укладывают три прутка…

Итак, мы определились, что укладка арматуры в ленточный фундамент (до метра высоты и до 600 см ширины) необходима в два яруса: один на 5 см выше нижнего края, второй — на 5 см ниже верхнего. В каждом поясе будет по два рифленых продольных прутка диаметром 12-14 мм. Вертикальные стойки и поперечное армирование проходит через 300-500 мм и делают их из гладкого прутка 6-8 мм.

О том, как рассчитать количество прутков и проволоки для армирования ленточного фундамента, читайте тут.

Армирование углов ленточного фундамента

Углы любого здания — места, где соединяются разные вектора нагрузок. Потому так важно выполнить армирование углов правильно. Простое соединение двух прутков тут недопустимо: оно не в состоянии передать и распределить нагрузки. Этот участок требует особого подхода и специальных схем укладки арматуры.

Для правильного их укрепления необходимо использовать гнутые элементы. Желательно чтобы они были продолжением продольных прутков, и «заходили» за угол на 60-70 см (смотрите схему слева).

Правильное армирование углов требует использование гнутых элементов. Простое связывание не даст требуемой прочности

Если длины не хватает, используют отдельные гнутые в виде буквы «Г» элементы — хомуты. Их стороны должны быть не менее 50 диаметров прутков (если используете 12 мм, то стороны должны быть не менее 12 мм* 50 = 600 мм, для 14 мм прутка  — 700 мм). Как укладывают арматуру в этом случае, показано на правой схеме.

Обратите внимание, что в углах вертикальные и поперечные пояса нужно ставить в два раза чаще: шаг армирования тут вполовину меньше.

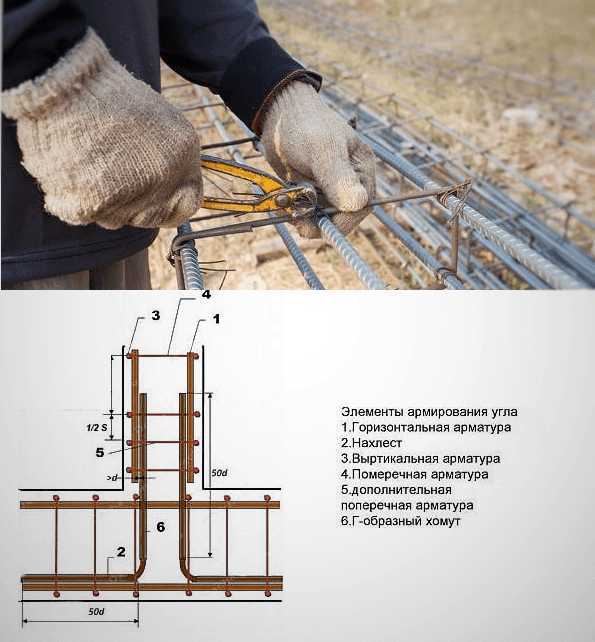

Не меньшего внимания требует и усиление мест, где от основного периметра отходят ленты под внутренние перегородки. Места прилегания этих стен также требуют использования гнутых элементов по тем же правилам. На схеме армирования слева показано, как укладывать прутки при наличии запаса длины, на схеме справа — с использованием отдельного Г-образного хомута.

Места примыкания стен требуют не меньшего внимания

Теперь вы знаете, как правильно уложить арматуру по углам.  Следуя этим правилам и реализуя схемы, вы создадите прочное основание, которое выдержит и статическую нагрузку от самого здания, и от сил пучения. И ваше здание никогда не даст трещин по углам, с которыми бороться очень непросто.

Когда и как устанавливать арматуру

Армирование ленточного фундамента начинают после того, как собрана и установлена опалубка. Продольные и поперечные направляющие необходимо каким-то образом соединить. Есть два метода: сварка и вязка проволокой. Сваривать быстрее, но использовать этот методе не рекомендуют: места сварки быстрее коррозируют, и слишком жесткая получается в результате конструкция, которая хуже противостоит нагрузкам. Потому желательно арматуру для ленточного фундамента вязать. Как это делать, читайте тут.

Вязать армирующий пояс можно прямо на месте, в траншее

Со способом соединения определились. Теперь необходимо выбрать, где собирать каркас. Есть два метода:

Оба способа используются. Удобнее, наверное, второй — находится в узкой траншее неудобно. К тому же можно повредить пленку, которой часто выстилают дно и стены опалубки (для минимизации утечек бетона и предотвращения его пересыхания).

Но при большой длине готовых модулей нужно будет каким-то образом доставить совсем нелегкую и довольно гибкую конструкцию к месту, да еще и ровно опустить ее на дно траншей. Тут без техники не обойтись. Так что тоже — есть трудности и недостатки.

Итоги

Армирование ленточного фундамента своими руками — дело непростое, но вполне реальное. Одному человеку работать придется долго, но и такой вариант реален для небольших домов (дачных домиков или бань).

Лента, Фабрика арматурной сетки

ОПИСАНИЕ ПРОДУКТА

Сетка для ленточного фундамента используется на ленточном фундаменте, размеры запасов которого составляют 800 мм х 4,8 м и 600 мм х 4,8 м. Проволочная сетка Heyou имеет большое количество сеток для ленточных фундаментов, которые подходят для удовлетворения требований большинства британских домов.

Сетка фундамента полосы была сделана стандартом соответствия фабрики ячеистой сети heyou BS4483: 2005 или BS8666: 2000. В500А, В500В как обычный материал для формирования сетки ленточного фундамента. У нас есть много запасов сетки ленточного фундамента для типа А393.

Свободный фонд сетки стриптиза, как ниже:

NL = Количество продольных стержней PL = Pitch of Longitudinal Bars DL = диаметр длинных барей 9 9 PC=Шаг поперечных стержней	L=длина продольного стержня B=длина поперечного стержня u1=вылет продольных стержней u2=вылет продольных стержней U3 = Вывод поперечных стержней

Спецификация сетки полосового фундамента, как ниже:

DIMENTINS (MM) (MM) .0005

1. Нет необходимости резать на месте

2. Простота использования на месте

3. Удобное хранение на месте

4. Безопасная и простая транспортировка

5. Безопасная эксплуатация

кооператор?

Девять причин выбрать нас:

МЕШ тип	Стальные соревнования	Ø (ММ)		Dimens Dimens (MM) (MM)		DIMENTINS (MM) (MM)		DIMENSENS (MM) (MM)		DIMENSINS (MM) (MM)		DIMENSINS (MM) (MM) (MM)		DIMENTERS. mm)		SHEET		BUNDLE		NL	NC	OVERHANGS (mm)
		dL	dC	L	B	Pl	Pc	kg/ m 2	kg/ Sheet	Sheets / Bundle	kg / Bundle	u1	u2	u3	u4
A393	B 500 B	10	10	4800	800	200	200	6.16	23.20	20	464	4	23	200	200	100	100
A393	B 500 B	10	10	4800	600	200	200	6.16	17.40	20	348	3	23	200	200	100	100
A393	B 500 B	10	10	4800	800	200	200	6. 16	23.70	20	474	4	24	100	100	100	100
A393	B 500 B	10	10	4800	600	200	200	6.16	17,77	20	355	3	24	100	100	100	100
100	100
100	100
100	100
100	100
	100
	100
	100

1. Реальный производитель	2. Высококачественное сырье0024
.	8. сетчатая поверхность гладкая и красивая	9. продукты антикоррозийные и долговечные при использовании

Выберите фабрику проволочной сетки Heyou – ваш лучший выбор.

Ленточный фундамент или ленточный фундамент

Мы уже видели два типа фундаментов, которые используются в строительстве зданий – поверхностный и глубокий фундамент. Мы также увидели самый простой тип мелкозаглубленного фундамента – бутовый фундамент. Теперь давайте рассмотрим другой тип мелкозаглубленного фундамента, а именно ленточный фундамент или ленточный фундамент.

Иногда размеры конструкции и/или состояние грунта могут потребовать использования фундаментов, которые более устойчивы, чем бутовый фундамент. В других случаях грунт будет достаточно прочным и будет достаточно использования бутового фундамента, но на площадке может быть заболачивание, что может привести к эрозии материалов, используемых для набивки щебня. Также в заболоченных районах трудозатраты на укладку бутового фундамента будут очень высокими. Ваш инженер-строитель может предложить в этом случае использование ленточного фундамента. Ленточный фундамент можно использовать и в условиях, когда щебень недоступен.

Что такое ленточный фундамент или ленточный фундамент?

Ленточный фундамент – это фундамент, в котором непрерывная полоса бетона укладывается под несущими стенами. Он равномерно распределяет вес несущей стены по всей площади грунта. Фундамент может быть выполнен как из обычного бетона, так и из железобетона.

Когда используется ленточный фундамент?

Ленточный фундамент обычно используется в качестве фундамента для несущих стен; и когда грунт имеет хорошую несущую способность. Предпочтителен для малоэтажных и среднеэтажных жилых домов. Здесь ниже по всей длине стены проходит полоса бетона, тем самым распределяя нагрузку со стен на грунт. Это обеспечивает лучшую устойчивость здания. По этой причине ширина фундамента должна быть не менее чем в два раза больше ширины стены.

В некоторых случаях ленточный фундамент используется для поддержки ряда близко расположенных колонн. В таком случае ленточный фундамент будет более экономичным, чем настилающий внахлест.

Если несущая способность грунта низкая, возможно, придется использовать более широкие ленточные фундаменты. В таких случаях простого бетона может быть недостаточно. В таких случаях придется использовать железобетон.

Точная ширина несущей стены и фундамента зависит от состояния грунта. Ваш инженер-строитель должен помочь вам в этом, основываясь на отчетах об испытаниях почвы на вашем участке.

Когда не следует использовать ленточный фундамент?

• При наличии нескольких колонн в здании с высокими локальными нагрузками ленточный фундамент может оказаться нецелесообразным. В таких случаях выбирают изолированный фундамент или площадочный фундамент.
• Если состояние грунта слабое или существует вероятность осадки, целесообразнее выбрать плотный или матовый фундамент.
• Когда несущая способность грунта слишком слаба, чтобы выдержать вес конструкции, выбирайте глубокие фундаменты, такие как свайные фундаменты.
• Для зданий выше 3 или 4 этажей больше подходят глубокие фундаменты, чем ленточные

Пошаговая процедура – ​​Ленточный фундамент

• Определите положение несущих стен.
• Раскопайте участок на этих позициях и выкопайте траншею. Траншея должна располагаться по центру стены выше.
• Залить тощим бетоном.
• Соберите опалубку и установите нижние основные стержни.
• Далее следует установка стартовых стержней колонны.
• Связующие используются для связывания стартовых стержней колонны.
• Следующим шагом будет установка верхних основных перекладин.
• Далее следует установка верхних распределительных стержней.
• Теперь залейте бетон в опалубку.
• После застывания бетона опалубку можно снять.
• Вынутый материал можно использовать для обратной засыпки.
