Какие балки использовать на пролете 5 м: Деревянные балки на перекрытия для большого пролета

alexxlab | 11.10.1991 | 0 | Разное

Содержание

Таблицы расчета перекрытий

Расчет балок перекрытия

Расчет деревянных балок перекрытия в доме ведется по II предельному состоянию (по прогибам). Относительный прогиб 1/250 (по СНиП “Нагрузки и воздействия”). На практике это говорит о том, что балка перекрытия при нагружении ее равномерно распределенной нагрузкой 400 кг/м2 или 250, 200 кг/м2 в отдельных случаях, прогнется в центре на величину равную L/250, где L – расчетная длина балки (расстояние в свету между опорами).

Например, если расчетная длина балки 6 м (6000 мм), то прогиб в центре при максимальной нагрузке будет 6000/250 = 24 мм. Т.е. в данном примере 24 мм – максимально допустимый прогиб балки, при котором возможна комфортная эксплуатация перекрытия – не будет вибраций, скрипов, ощущения “батута”.

Ниже приведены таблицы соотношения типа двутавровых балок, шага их установки, расчетной нагрузки и максимального пролета, при которых выполняются данные условия.

Примечания:

Балки серии W изготавливаются длиной 6 метров. Максимальный пролет, который они перекрывают 5,8м (при минимальном опирании 100 мм с двух сторон)
Балки серии L изготавливаются длиной до 13,5 метров.
Рекомендуемые шаги – 0,4 и 0,6 м для межэтажных перекрытий; 0,6 и 0,8 для чердачных перекрытий.
Максимальный пролет – расстояние “в свету” между соседними опорами.
Шаг балок – межосевое расстояние двух соседних балок.

Таблица расчета балок межэтажного и цокольного перекрытия

Расчет нагрузки 400 кг/м2 для деревянных перекрытий

Высота балки, мм	Тип балок / шаг балок	Максимальные пролеты, м
Высота балки, мм	Тип балок / шаг балок	0,3	0,4	0,5	0,6
240	Балка ICJ-240W	4,95	4,50	4,16	3,93
300	Балка ICJ-300W	5,80	5,35	4,96	4,70
360	Балка ICJ-360W	5,80	5,80	5,75	5,38
400	Балка ICJ-400W	5,80	5,80	5,80	5,80
240	Балка ICJ-240L	5,45	4,95	4,55	4,30
240	Балка ICJ-240L с полкой 89 мм	6,05	5,50	5,10	4,80
300	Балка ICJ-300L	6,50	5,90	5,45	5,15
300	Балка ICJ-300L с полкой 89 мм	7,20	6,55	6,10	5,75
360	Балка ICJ-360L	7,45	6,75	6,30	5,90
360	Балка ICJ-360L с полкой 89 мм	8,30	7,50	7,00	6,60
400	Балка ICJ-400L	8,10	7,35	6,80	6,40
400	Балка ICJ-400L с полкой 89 мм	9,00	8,15	7,50	7,10
460	Балка ICJ-460L	9,00	8,15	7,50	7,10
460	Балка ICJ-460L с полкой 89 мм	10,00	9,05	8,40	7,90
500	Балка ICJ-500L	9,60	8,70	8,05	7,60
500	Балка ICJ-500L с полкой 89 мм	10,60	9,60	8,95	8,40
600	Балка ICJ-600L	11,00	9,95	9,25	8,70
600	Балка ICJ-600L с полкой 89 мм	12,00	11,00	10,20	9,60

Таблица расчета балок чердачного не эксплуатируемого перекрытия

Расчет для нагрузки 200 кг/м2 без нагрузки на деревянные перекрытия от стропильной системы

Высота балки, мм	Тип балок / шаг балок	Максимальные пролеты, м
Высота балки, мм	Тип балок / шаг балок	0,4	0,5	0,6	0,7	0,8
240	Балка ICJ-240W	5,65	5,52	4,95	4,68	4,50
300	Балка ICJ-300W	5,80	5,80	5,80	5,60	5,35
360	Балка ICJ-360W	5,80	5,80	5,80	5,80	5,80
400	Балка ICJ-400W	5,80	5,80	5,80	5,80	5,80
240	Балка ICJ-240L	6,20	5,80	5,45	5,15	4,95
240	Балка ICJ-240L с полкой 89 мм	6,90	6,45	6,05	5,75	5,50
300	Балка ICJ-300L	7,40	6,90	6,50	6,15	5,90
300	Балка ICJ-300L с полкой 89 мм	8,25	7,70	7,20	6,90	6,60
360	Балка ICJ-360L	8,50	7,90	7,50	7,10	6,80
360	Балка ICJ-360L с полкой 89 мм	9,45	8,80	8,30	7,90	7,55
400	Балка ICJ-400L	9,25	8,60	8,10	7,70	7,40
400	Балка ICJ-400L с полкой 89 мм	10,25	9,55	9,00	8,50	8,15
460	Балка ICJ-460L	10,25	9,55	9,00	8,50	8,15
460	Балка ICJ-460L с полкой 89 мм	11,40	10,60	10,00	9,50	9,05
500	Балка ICJ-500L	11,00	10,15	9,55	9,10	8,65
500	Балка ICJ-500L с полкой 89 мм	12,15	11,30	10,60	10,05	9,65
600	Балка ICJ-600L	12,50	11,65	11,00	10,40	9,95
600	Балка ICJ-600L с полкой 89 мм	13,30	12,90	12,15	11,55	11,05

Таблица расчета балок чердачного не эксплуатируемого перекрытия

Расчет для нагрузки 250 кг/м² с нагрузкой на перекрытие от стропильной системы

Высота балки, мм	Тип балок / шаг балок	Максимальные пролеты, м
Высота балки, мм	Тип балок / шаг балок	0,4	0,5	0,6	0,7	0,8
240	Балка ICJ-240W	5,25	4,95	4,60	4,35	4,15
300	Балка ICJ-300W	5,80	5,80	5,50	5,20	4,95
360	Балка ICJ-360W	5,80	5,80	5,80	5,80	5,70
400	Балка ICJ-400W	5,80	5,80	5,80	5,80	5,80
240	Балка ICJ-240L	5,77	5,36	5,04	4,79	4,58
240	Балка ICJ-240L с полкой 89 мм	6,43	5,97	5,61	5,33	5,10
300	Балка ICJ-300L	6,88	6,39	6,01	5,71	5,46
300	Балка ICJ-300L с полкой 89 мм	7,68	7,13	6,70	6,37	6,09
360	Балка ICJ-360L	7,92	7,35	6,92	6,57	6,28
360	Балка ICJ-360L с полкой 89 мм	8,80	8,17	7,69	7,31	6,99
400	Балка ICJ-400L	8,58	7,97	7,50	7,12	6,81
400	Балка ICJ-400L с полкой 89 мм	9,54	8,85	8,33	7,91	7,57
460	Балка ICJ-460L	9,54	8,85	8,33	7,91	7,57
460	Балка ICJ-460L с полкой 89 мм	10,59	9,83	9,25	8,79	8,40
500	Балка ICJ-500L	10,16	9,43	8,87	8,43	8,06
500	Балка ICJ-500L с полкой 89 мм	11,27	10,46	9,84	9,35	8,94
600	Балка ICJ-600L	11,64	10,81	10,17	9,66	9,24
600	Балка ICJ-600L с полкой 89 мм	12,89	11,97	11,26	10,70	10,23

Балки перекрытия в деревянном доме Расчет и выбор сечения.

Для сооружения прочного и надежного перекрытия выполняются расчеты для определения параметров конструкции. Цель расчета – определение оптимального соотношения размера сечения балок и расстояния между ними в конструкции. Это делается, чтобы избежать “играющих” перекрытий.

И так, цель поставлена: мы не хотим, чтобы в нашем доме при ходьбе, например, по второму этажу трясся весь дом. Выход прост – нужно правильно определить, какой пролет, каким сечением доски (балки) можно перекрывать.

Что такое балка?

Балка – линейный элемент несущей конструкции, опирающийся на оба конца и работающий преимущественно на изгиб. Материал изготовления у них может быть как дерево, так и метал. Металлические балки применяются при строительстве каменных домов.

Бывает несколько видов балок:

• Круглые (1) и овальные (2). Изготавливаются из бревна, предварительно очищают бревно от коры или используют оцилиндрованное бревно. Такие балки используются редко в каркасном домостроении, т.к. бревно не подвергается камерной сушке и на открытой местности, в естественных условиях, его не высушить для нужного значения степени влажности;
• Квадратные. Чаще всего используется брус (3). Его также не рекомендуют использовать в каркасном домостроении, по той же причине что и бревна-его не просушить, а сырое или бревно естественной влажности будет гнить;
• Прямоугольная (4 – составная балка (из доски), 5 – LVL брус,7 – доска), это самая распространённая форма. Такие типы прямоугольной балки можно просушить в камере, а это значит, что такие элементы не будут гнить, и им не нужна усадка.
• Двутавровые (6), такие балки называются так из-за их формы. Такая балка считается достаточно прочной, но ее изготовление дорогое.

Важно чтобы балки перекрытий были: сухие – допускается влажность, не превышающая 14%; сорт использованной доски должен быть А, В; обработанные специальным составом – огнебиозащитой, для того чтобы дерево не гнило и была повышенная огнестойкость.

Первое что мы должны понять – что при определении параметров конструкции учитывается: длина перекрытия (которая приравнивается к ширине перекрываемого пролета), сечение доски (балки), расстояние между балками (шаг балок) и величина нагрузки, оказываемой на них.

Теперь о каждом пункте подробнее.

1. Длина перекрытия.

Длина перекрытия – расстояние между несущими элементами (стена, опора), на которые будут опираться балки.

Длину перекрытий нам нужно знать для того, чтобы правильно выбрать длину балки ведь она берется с учетом запаса для опирания на стены.

Глубина опирания на стены берется на основании того из какого материала построен дом. Для кирпича или блочных стен: опирание 10-12 см при условии использования доски и 15 см при использовании бруса. Для изготовления перекрытия в бревенчатом (или брусовом) доме балки устанавливаются в зарубки в стенах на глубину не менее 7 см. В каркасном доме опирание балок не менее 10 см.

Вычислить ширину пролета, которую вам нужно перекрыть, не сложно, это можно сделать обычной рулеткой. Главное знать максимальную длину пролета, которую перекрывает балка с определенным сечением. Чтобы не запоминать кучу цифр можно воспользоваться специальными онлайн – калькуляторами для расчетов.

Давайте рассмотрим на примере наших сечений:

Мы используем доску сечением 45х195 мм, такое сечение доски позволит перекрыть пролет до 4 метров. Если поменять сечение и взять доску 45х145 мм, то такой доской можно перекрыть пролет только до 2,5 метров. Пролет до 5 метров можно перекрыть брусом сечением 200х200 мм, но использовать его мы вам не рекомендуем, лучше взять балку составного сечения (две доски сечением 45х145мм и скрепить их металлозубчатой пластиной (МЗП)). Получается, что обычной доской можно перекрыть пролет только до 4 метров, если хочется пролет больше, то нужна тяжелая артиллерия в виде ферм, LVL бруса или двутавровых балок. Мы не будем останавливаться на LVL брусе или двутавровых балках все характеристики задает завод изготовитель, поэтому что-либо о них сказать очень сложно. Мы используем фермы на металлозубчатых (гвоздевые) пластинах — МЗП. Такими фермами можно перекрыть любые пролеты. Ограничения вводит транспорт для перевозки таких ферм, длинна самого длинного транспорта составляет 12 метров. В таком случае, если нужна ферма длиннее 12 метров, ее делают составной.

Мы изготавливаем фермы 2 видов: сдвоенная и с параллельными поясами

2. Сечение балок деревянного перекрытия

Зная длину балок деревянного перекрытия (А) и определив общую расчетную нагрузку можно определить необходимое их сечение (или диаметр) и шаг укладки, которые связаны между собой. Считается, что лучшим является прямоугольное сечение балки деревянного перекрытия, с соотношением высоты (H) и ширины (В) как 1,4:1.

Чаще всего высота и шаг балок зависит от выбранной толщины утеплителя, для того чтобы не оставлять обрезков, столь дорогостоящего материала. Но это не обязательно. Стандартный шаг балок считается от 0,6 м – 1 м.

Также шаг балок зависит от нагрузки на перекрытия. Например, шаг балок в чердачных перекрытиях (неэксплуатиромого чердака) будет отличаться от шага балок в межэтажных и цокольных перекрытиях, но о нагрузках позже.

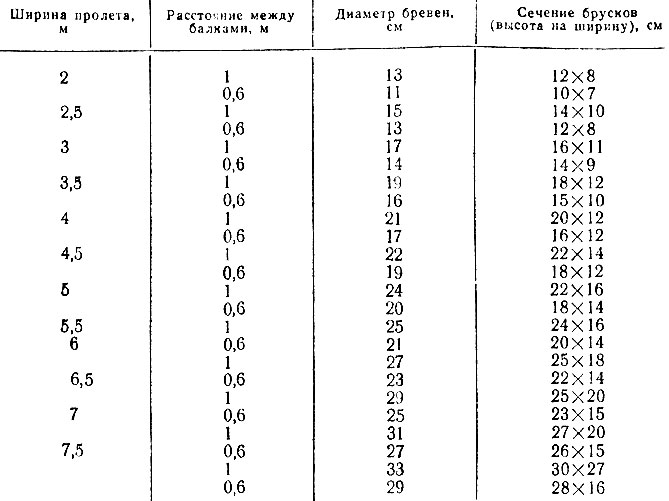

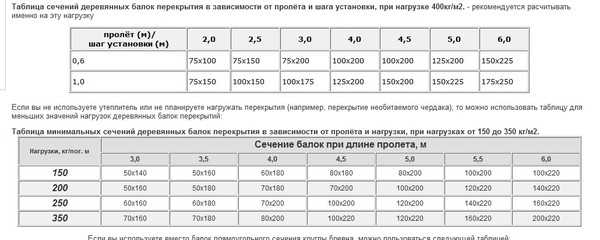

Ниже сводные таблицы, где представлено, какие пролеты каким сечением доски перекрываются и какой при этом должен у этой балки быть шаг.

Таблица расчета балок межэтажных перекрытий и нежилого чердака. Расчеты для сухих строганных пиломатериалов хвойных пород сортностью не ниже 2го сорта

Если балки будут крепиться с помощью крепежных элементов (уголки, кронштейны, хомуты), то за длину деревянных балок принимают ширину пролета

3. Расчет нагрузки на перекрытия.

Такой расчет производят в момент проектирования. Он включает в себя учет веса самих перекрытий и всё, что будет находиться внутри комнаты, с учетом тех, кто будет там передвигаться.

Стандартной временной равномерно распределенной нагрузкой принято считать 2,4кПа. Это значит, что в расчете учитывался вес:

нагрузка от собственного веса элементов перекрытия (конструкций перекрытия, утеплителя, чернового и чистового пола, подшивки, а также отделки потолка, если это межэтажное перекрытие). При отсутствии стяжки, это нагрузка ок. 50кг на 1м2.
временной нагрузки это нагрузки от всего остального: мебели, людей, домашних любимцев и т.д. эта нагрузка и есть 2,4кПа, т.е. ок.250кг на 1м2.

При использовании чердачного пространства для устройства мансарды, необходимо учесть вес полов, перегородок, мебели. В этом случае общую расчетную нагрузку необходимо увеличить до 350-400 кг/м2.

Более подробные правила расчета перекрытий можно найти в СП 20.13330.2016 «Нагрузки и воздействия».

расчёт по сборным нагрузкам и допустимому прогибу.

Расчет нагрузки, действующей на перекрытие

При строительстве частных малоэтажных домов из дерева, бетонных блоков или кирпича между этажами чаще всего возводят деревянные перекрытия. Эти конструкции, по сравнению с альтернативными бетонными плитами, обладают рядом преимуществ. Деревянные перекрытия не перегружают стены, при монтаже не требуют привлечения грузоподъемной техники. Кроме этого, они обладают высокой прочностью, долговечностью и приемлемой ценой. Монтаж таких перекрытий достаточно прост, поэтому многие домашние мастера выполняют его самостоятельно.

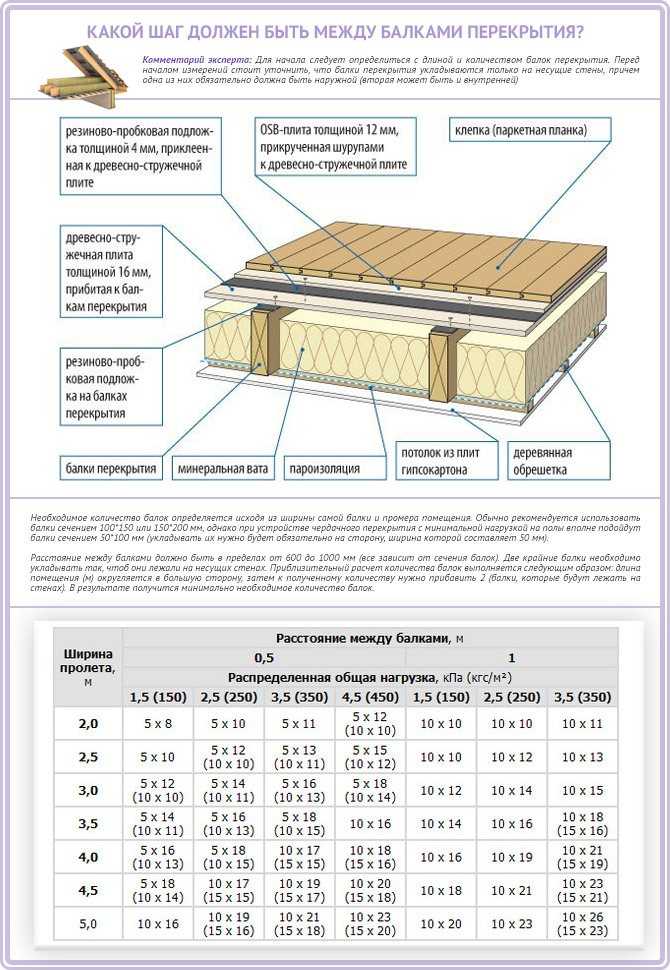

Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда – доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционны е или звукоизоляционны е материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционны й слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционны х или звукоизоляционны х материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционно й пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционны й слой (обычно используют привычные теплоизоляционны е материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционны е мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Крепление балок к стене

Балки перекрытия могут соединяться со стенами несколькими способами.

В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными, чтобы обеспечить свободное «дыхание» древесины.

При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой). Балку опирают на основание паза через антисептированну ю и гидроизолированн ую деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см. Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.

В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм. Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционны й материал. В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.

Также балки можно закрепить на стене с помощью опор из металла – стальных уголков, хомутов, кронштейнов. Они соединяются со стенами и балками саморезами или шурупами. Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.

Расчет балок перекрытия

Планируя строительство перекрытия, для начала следует рассчитать конструкцию его основы, то есть длину балок, их количество, оптимальное сечение и шаг расположения. От этого будет зависеть, насколько безопасным окажется ваше перекрытие и какую нагрузку оно сможет выдерживать при эксплуатации.

Длина балок

Длина балок зависит от ширины пролета, а также от способа крепления балок. Если балки будут закреплены на металлических опорах, их длина будет равняться ширине пролета. При заделке в пазы стен, длину балок рассчитывают, суммируя величину пролета и глубину заведения двух концов балки в пазы.

Шаг расположения балок

Расстояние между осями балок выдерживают в пределах 0,6-1 м.

Количество балок

Расчет количества балок выполняют следующим образом: планируют размещение крайних балок на расстоянии минимум 50 мм от стен. Остальные балки размещают в пространстве пролета равномерно, в соответствии с выбранным интервалом (шагом).

Сечение балок

Балки могут иметь прямоугольное, квадратное, круглое, двутавровое сечение. Но классическим вариантом все же является прямоугольник. Часто используемые параметры: высота – 140-240 мм, ширина – 50-160 мм.

Выбор сечения балки зависит от ее планируемой нагруженности, ширины пролета (по короткой стороне помещения) и интервала размещения балок (шага).

Нагруженность балки высчитывают, суммируя нагрузку ее собственного веса (для междуэтажных перекрытий – 190-220 кг/м 2) с временной (эксплуатационно й) нагрузкой (200 кг/м 2). Обычно, для эксплуатируемых перекрытий, нагрузку принимают равной 350-400 кг/м 2 . Для чердачных неэксплуатируемы х перекрытий можно брать меньшую нагрузку, вплоть до 200 кг/м 2 . Специальный расчет необходим, если предполагаются значительные сосредоточенные нагрузки (например, от массивной ванны, бассейна, котла и т.п.).

Балки укладывают вдоль короткого пролета, максимальная ширина которого – 6 м. На большем пролете неизбежно провисание балки, которое приведет к деформации конструкции. Однако и в такой ситуации есть выход. Для поддерживания балок на широком пролете устанавливают колонны и опоры.

Сечение балки напрямую зависит от ширины пролета. Чем больше пролет, тем более мощную (и прочную) балку необходимо выбирать для перекрытия. Идеальный пролет для перекрытия балками составляет до 4 м. Если пролеты шире (до 6 м), то использовать необходимо нестандартные балки с увеличенным сечением. Высота таких балок должна составлять не менее 1/20-1/25 от величины пролета. Например, при пролете 5 м нужно использовать балки с высотой 200-225 мм при толщине 80-150 мм.

Конечно, самостоятельно выполнять расчеты балок необязательно. Можно воспользоваться готовыми таблицами и диаграммами, в которых указаны зависимости размеров балок от воспринимаемой нагрузки и ширины пролета.

После выполнения расчетов можно приступать к устройству перекрытия. Рассмотрим весь технологический процесс, начиная с фиксирования балок на стены и, заканчивая, финишной обшивкой.

Технология устройства деревянного перекрытия

Этап #1. Установка балок перекрытия

Чаще всего балки устанавливают с заведением их в пазы стен. Такой вариант возможен, когда монтаж перекрытия ведется на стадии строительства дома.

Процесс монтажа в этом случае выполняется следующим образом:

1. Балки покрывают антисептиками и антипиренами. Это необходимо, чтобы снизить склонность деревянных конструкций к гниению и обеспечить пожаробезопаснос ть.

2. Концы балок подрезают под углом 60°, выкрашивают их битумной мастикой и оборачивают рубероидом в 2 слоя (для гидроизоляции). При этом торец должен остаться открытым, для свободного выхода через него водяных паров.

3. Начинают монтаж с установки двух крайних балок, которые размещают на расстоянии 50 мм от стен (минимум).

Брусья заводят в «гнезда» на 100-150 мм, оставляя вентиляционный зазор между древесиной и стенами не менее 30-50мм.

4. Для контроля горизонтальности балок устанавливают по их верхней плоскости на ребро длинную доску, а поверх нее – пузырьковый уровень. Чтобы выровнять балки по уровню, применяют деревянные плашки разной толщины, которые подкладывают в нижнюю часть паза на стене. Плашки предварительно должны быть обработаны битумной мастикой и высушены.

5. Чтобы исключить скрип балки и перекрыть доступ холодного воздуха, зазор заполняют минеральным утеплителем или паклей.

6. По уложенной контрольной доске выкладывают остальные, промежуточные, балки. Технология их заведения в гнезда стен такая же, как и при монтаже крайних балок.

7. Каждая пятая балка дополнительно закрепляется к стене при помощи анкера.

Когда дом уже построен, то установку балок для перекрытия проще выполнить с помощью металлических опор. В этом случае процесс монтажа таков:

1. Балки пропитывают антипиренами и антисептиками.

2. На стенах, на одном уровне, в соответствии с рассчитанным шагом балок, фиксируют опоры (уголки, хомуты, кронштейны). Крепление выполняют саморезами или шурупами, вкручивая их в отверстия опор.

3. Балки укладывают на опоры и фиксируют их саморезами.

Этап #2. Крепление черепных брусков (при необходимости)

Если удобнее настилать «пирог» конструкции перекрытия сверху, то есть со стороны второго этажа, по кромкам балок с обеих сторон набивают черепные бруски с сечением 50х50 мм. Нижняя часть брусков должна идти вровень с поверхностью балок. Черепные бруски необходимы для того, чтобы укладывать на них доски наката, являющиеся черновой основой для потолка.

Без черепных брусков можно обойтись, если подшивать доски наката снизу, со стороны первого этажа. В этом случае их можно крепить непосредственно на балки, с помощью саморезов (гвозди не подходят, так как их сложно забивать вертикально в потолок).

Этап #3. Крепление досок наката для черновой основы потолка

При монтаже со стороны второго этажа на черепные бруски гвоздями или саморезами закрепляют доски наката (возможно использование OSB, фанеры).

При креплении наката со стороны первого этажа, доски закрепляют на балках снизу при помощи саморезов. При необходимости проложить между балками толстый слой утеплителя или звукоизоляционно го материала, вариант подшивки досок снизу предпочтителен. Дело в том, что черепные бруски «съедают» часть межбалочного пространства, а без их применения толщину перекрытия можно полностью заложить изоляционным материалом.

Этап #4. Укладка пароизоляции (при необходимости)

Пароизоляцию закладывают в конструкцию перекрытия перед утеплителем (который также может выполнять функции звукоизолятора), если есть риск попадания в него пара или возникновения конденсата. Это происходит, если перекрытие устраивают между этажами, первый из которых отапливаемый, а второй – нет. Например, над первым жилым этажом обустраивают неотапливаемую мансарду или чердак. Также пар в утеплитель перекрытия может проникнуть из влажных помещений первого этажа, например, из кухни, ванной, бассейна и т.п.

Пароизоляционную пленку укладывают поверх балок перекрытия. Полотна настилают внахлест, заводя края предыдущего полотна на последующее на 10 см. Стыки проклеивают строительным скотчем.

Этап #5. Устройство теплоизоляции или звукоизоляции

Между балками сверху укладывают плитные или рулонные тепло- или звукоизоляторы. Необходимо избегать щелей и пустот, материалы должны плотно прилегать к балкам. По этой же причине нежелательно применять обрезки, которые приходится стыковать между собой.

Чтобы снизить возникновение ударных шумов в перекрытии (при жилом верхнем этаже), по верхней поверхности балок укладывают полосы звукоизолятора толщиной минимум 5,5 мм.

Этап #6. Укладка гидроизоляционно й пленки

Поверх тепло- или звукоизоляционно го слоя укладывают гидроизоляционну ю пленку. Она служит для препятствия проникновения влаги с верхнего этажа в изолирующий материал. Если верхний этаж будет нежилым, то есть мыть полы там никто не будет и проникновение атмосферной влаги тоже будет исключено, гидроизолирующую пленку можно не использовать.

Гидроизоляционну ю пленку укладывают полотнами, внахлест на 10 см. Стыки проклеивают скотчем для предупреждения проникновения влаги в конструкцию.

Этап #7. Крепление досок (фанеры, OSB) для чернового пола

По балкам сверху нашивается черновая основа для пола второго этажа. Можно использовать обычные доски, OSB или толстую фанеру. Крепление выполняют при помощи саморезов или гвоздей.

Этап #8. Обшивка перекрытия снизу и сверху финишными покрытиями

Поверх черновой основы снизу и сверху перекрытия можно укладывать любые подходящие материалы. На верхней стороне перекрытия, то есть на полу второго этажа, устраивают покрытия из ламината, паркета, ковролина, линолеума и т.д. При обустройстве пола нежилого чердака, черновые доски можно оставить без обшивки.

На нижней поверхности перекрытия, которая служит потолком для первого этажа, нашивают потолочные материалы: деревянную вагонку, пластиковые панели, гипсокартонные конструкции и т.п.

Эксплуатация перекрытий

Если в конструкции были использованы балки с большим запасом прочности, уложенные с небольшим шагом, то такое перекрытие долго не будет нуждаться в ремонте. Но все же проверять балки на прочность нужно регулярно!

При повреждении балок насекомыми или в результате переувлажнения, выполняется их укрепление. Для этого ослабленная балка вынимается, заменяется на новую либо усиливается при помощи прочных досок.

Деревянные балки перекрытия для большого пролета. Установка деревянных балок для перекрытия между этажами не является большой редкостью. Главным предназначением является равномерное распределение будущей нагрузки на и стены здания.

Для того чтобы конструкция могла выполнять свои функции, следует правильно подбирать материалы, проводить расчеты сечения и длины.

Разновидности перекрытий

Все деревянные перекрытия можно разделить на несколько видов по назначению и разновидности материала, из которого они сделаны. По назначению они бывают чердачными, межэтажными, цокольными и подвальными. По разновидности материала балки бывают из клееной и цельной древесины. Пролет между этажами обязательно должен быть надежным и прочным, поэтому между полом и потолков во внутренний объем укладывают пароизоляционные и звукоизоляционные наполнители. Потолочная часть должна быть зашита требуемыми материалами, а сверху производится укладка пола.

Чердачное перекрытие может быть установлено в качество элемента крыши, и тогда оно будет являться частью стропильной системы. Оно может быть установлено в качество независимого элемента. Для сохранения тепла следует обязательно использовать слои с теплоизоляцией и . Перекрытие цокольного этажа и подвала должно быть очень прочным и способным выдерживать большие нагрузки. Такие пролеты тоже утепляют и прокладывают слои материала для пароизоляции, чтобы холод ни в коем случае не проник из подвала в дом.

Между собой балки отличаются по видам, каждый из которых имеет свои достоинства и недостатки. Для того чтобы сделать цельные балки, используют древесину твердых пород. Большим недостатком являются цельномассивные деревянные балки, так как у них есть ограничение по длине – не более 5 метров. Балки из клееной древесины отлично сочетают в себе эстетику и высокую прочность. Их использование помогает существенно увеличивать предельную длину, которая может быть до 20 метро и идеально подойдет для перекрытия больших пролетов. Учитывая то, что этот материал выглядит очень красиво, его зачастую не перекрывают , и он является элементом дизайна.

Преимущества

Есть несколько весомых преимущества, к которым можно отнести:

Простоту установки.
Способность к перекрытию больших пролетов.
Небольшой вес.
Большой срок эксплуатации.
Высокий уровень безопасности от пожаров.
Материал не поддается .

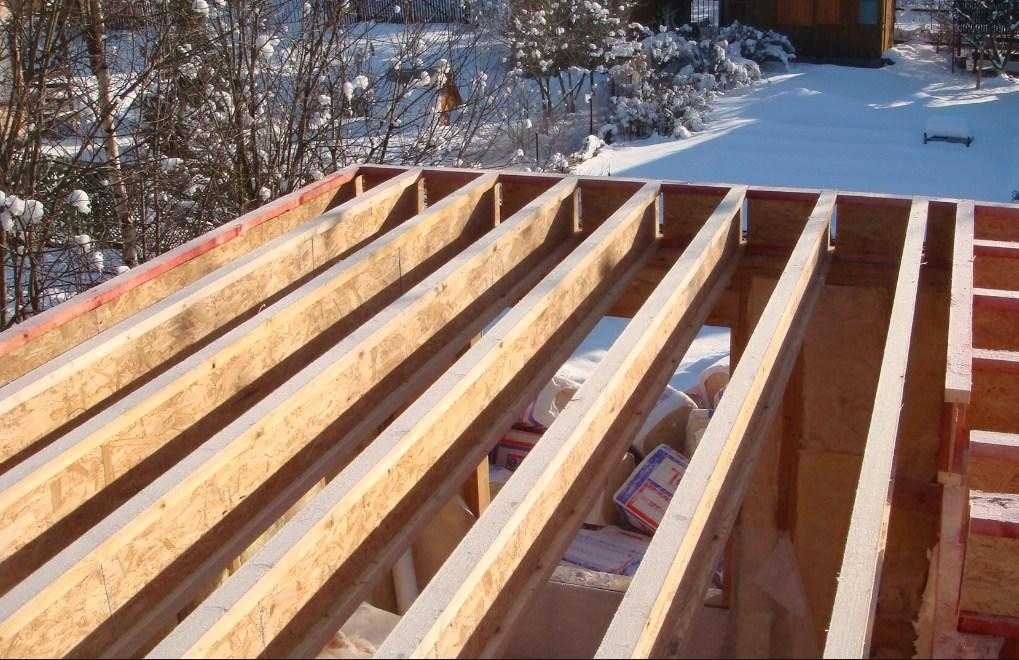

Перекрытия балками между этажами делается материалом с прямоугольным сечением, что характерно для доски или бруса, или же используется круглое, которое изготовлено из бревна.

Требования к балкам перекрытия

Установка перекрытий из деревянных балок способно повлечь за собой ряд особых требований, которые следует учитывать.

Состоят они в следующем:

Порядок расчета

Перед началом установки деревянного перекрытия балками следует выполнить некоторые расчеты, благодаря которым вы узнаете размеры и количество балок.

Для этого вам потребуется:

Определить, какова будет длина пролета, на которой и будет производиться установка.
Сделать расчеты на предполагаемую нагрузку, которая будет после установки.
С указанными данными можно выполнить расчеты на сечение балок и шага установки. Для этого используйте специальные калькуляторы онлайн или таблицы.

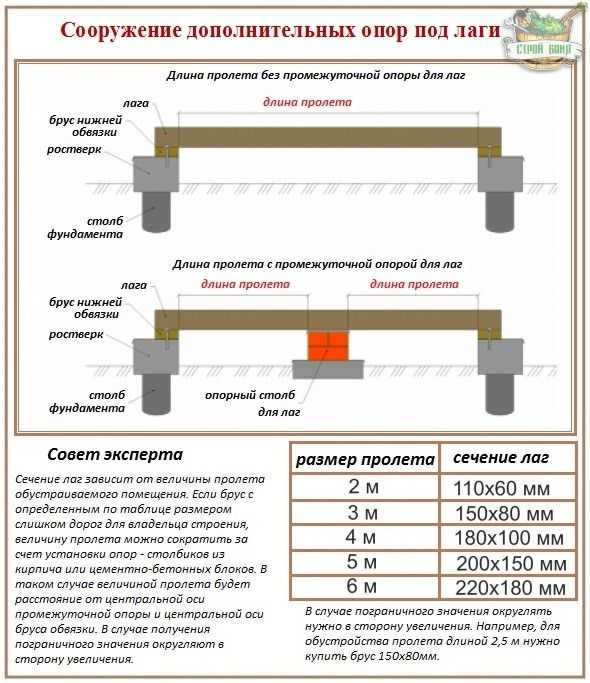

Длина балок будет сложены из таких данных, как длина пролета, который следует перекрыть и запаса балки, который будет установлен в самой стене. Узнать пролет можно при помощи любых измерительных приборов, а запас балок, который будет установлен в стене, напрямую зависит от материала, из которого выполнена стена.

Важно! Если здание кирпичное, то запас балок должен быть не менее 10 см для балок из досок и не менее 15 см для балок из брусьев. В деревянных строениях должны быть специальные пазы, глубина которых обязательно должна быть не меньше 7 см и даже больше для укладывания балок. Если балки будут играть роль основы для крыши, то их делают на 5 см длиннее пролета.

Самый популярный вариант пролета, который перекрывают балками, равен от 250 до 400 см. Но учтите, что самая большая допустимая длина балок, сделанных из доски или бруса, не может быть более 600 см. В случае, если длина пролета больше допустимого размера, советуем сделать балки из клееного бруса. Кроме этого, для перекрытия пролета, который более 600 см, можно поставить специальную деревянную ферму. Нагрузка, которая идет на деревянную балку, в целом состоит из веса деталей пролета (внутреннего наполнения, балок, обшивка пола и потолка) и веса элементов временного назначения (бытовая техника, предметы мебели, люди, присутствующие в помещении).

Как выполнить работы

Расчеты

Точные расчеты для несущей способности балок, как правило, выполняют особые организации с достаточным опытом. При выполнении расчетов самостоятельно используется следующая система :

Определение шага и сечения балок

Когда известны данные о длине и нагрузке балок, можно узнать шаг установки и размер сечения/диаметр.

Учтите, что показатели взаимосвязаны между собой, и их можно рассчитать по установленным правилам:

Высота и ширина балок должна иметь пропорцию 1.4:1. При этом учтите, что ширина балок должна быть от 4 до 20 см, а высота от 10 до 30 см (это с расчетом на утеплительный материал). Бревна для перекрытия обязательно должны быть с диаметром от 11 до 30 см.
Шаг установки обязательно должен иметь предел от 0.3 до 1.2 метра (с учетом материала для утепления и материала для подшивки). Если дом каркасный, то шаг обязательно должен быть такой же, как и между каркасов.
Произвести определение сечения балок из дерева можно по специальным таблицам или программам. При проведении расчета сечения следует учесть, что максимально допустимый изгиб балок на чердаке равен 1 от 200, а для межэтажных 1 от 350.

Использование деревянных ферм – преимущества и недостатки

Выполненные из дерева фермы перекрытий по виду напоминают два параллельно расположенных друг под другом бруска или бревна, которые между собой соединены опорами, а те в свою очередь находятся по отношению к бревнам или брускам вертикально или же под углом. Главной задачей ферм является перекрытие длинных пролетов, если невозможна установка дополнительных опорных стоек. Чтобы сделать фермы, используют специальные разработанные таблицы и программы, в которых учитываются типы соединений, шаг установки, общие размеры и сечение деталей. Чаще всего фермы делают по промышленному методу с использованием оборудования высокой точности. Вместе с тем есть вариант самостоятельного изготовления фермы.

Если сравнить деревянные фермы и балки перекрытия, можно выявить все достоинства и недостатки, которые есть у ферм.

К достоинствам отнесем:

Возможность накрыть пролет больших размеров и при этом не использовать дополнительные опорные стойки.
Небольшой общий вес, благодаря чему нагрузка на несущие элементы строения тоже будет небольшой.
Высокая прочность и никаких прогибов, что дает длительный срок эксплуатации напольного и подшивочного материала.
Простота установки на все несущие элементы в независимости от материала изготовления.
Есть возможность изменить ширину шага укладки.
Можно установить внутренние коммуникационные линии.
Отличная .
Если фермы были выполнены красиво, их можно даже не зашивать и тогда они будут играть роль декоративного элемента.

Но помимо достоинств есть и некоторые недостатки, а именно:

Из-за особенностей конструкции сильно увеличивается толщина межэтажного перекрытия.
Большие затраты в плане труда при изготовлении фермы собственноручно, требуется специальное оборудование.
Готовые конструкции достаточно дорогие.

Выбирать фермы или деревянные балки – решать только вам.

Одним из самых популярных решений при устройстве межэтажных перекрытий в частных домах является использование несущей конструкции из деревянных балок. Она должна выдерживать расчетные нагрузки, не изгибаясь и, тем более, не разрушаясь. Прежде чем приступить к возведению перекрытия рекомендуем воспользоваться нашим онлайн-калькулятором и рассчитать основные параметры балочной конструкции.

Высота балки (мм):

Ширина балки (мм):

Материал древесины:

Сосна Ель Лиственница

Сорт древесины (см. ниже):

Сорт древесины:

Пролет (м):

Шаг балок (м):

Коэффициент надежности:

1,1 1,2 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2,0

Необходимые пояснения к расчетам

Высота и ширина определяют площадь сечения и механическую прочность балки.
Материал древесины: сосна, ель или лиственница – характеризует прочность балок, их стойкость к прогибам и излому, другие особые эксплуатационные свойства. Обычно отдают предпочтение сосновым балкам. Изделия из лиственницы применяют для помещений с влажной средой (бань, саун и т.п.), а балки из ели используют при строительстве недорогих дачных домов.
Сорт древесины влияет на качество балок (по мере увеличения сорта качество ухудшается).
- 1 сорт. На каждом однометровом участке бруса с любой стороны могут быть здоровые сучки размером 1/4 ширины (пластевые и ребровые), размером 1/3 ширины (кромочные). Могут быть и загнившие сучки, но их количество не должно превышать половины здоровых. Также нужно учитывать, что суммарные размеры всех сучков на участке в 0,2 м должны быть меньше предельного размера по ширине. Последнее касается всех сортов, когда речь идет о несущей балочной конструкции. Возможно наличие пластевых трещин размером 1/4 ширины (1/6, если они выходят на торец). Длина сквозных трещин ограничивается 150 мм, брус первого сорта может иметь торцевые трещины размером до 1/4 ширины. Из пороков древесины допускаются: наклон волокон, крень (не более 1/5 площади стороны бруса), не более 2 кармашков, односторонняя прорость (не более 1/30 по длине или 1/10 — по толщине или ширине). Брус 1 сорта может быть поражен грибком, но не более 10% площади пиломатериала, гниль не допускается. Может быть неглубокая червоточина на обзольных частях. Обобщая вышесказанное: внешний вид такого бруса не должен вызывать какие-либо подозрения.
- 2 сорт. Такой брус может иметь здоровые сучки размером 1/3 ширины(пластевые и ребровые), размером 1/2 ширины (кромочные). По загнившим сучкам требования, как и для 1 сорта. Материал может иметь глубокие трещины длиной 1/3 длины бруса. Максимальная длина сквозных трещин не должна превышать 200 мм, могут быть трещины на торцах размером до 1/3 от ширины. Допускается: наклон волокон, крень, 4 кармашка на 1 м., прорость (не более 1/10 по длине или 1/5 – по толщине или ширине), рак (протяжением до 1/5 от длины, но не больше 1 м). Древесина может быть поражена грибком, но не более 20% площади материала. Гниль не допускается, но может быть до двух червоточин на 1 м. участке. Обобщим: сорт 2 имеет пограничные свойства между 1 и 3, в целом оставляет положительные впечатления при визуальном осмотре.
- 3 сорт. Тут допуски по порокам больше: брус может иметь сучки размером 1/2 ширины. Пластевые трещины могут достигать 1/2 длины пиломатериала, допускаются торцевые трещины размером 1/2 от ширины. Для 3 сорта допускается наклон волокон, крень, кармашки, сердцевина и двойная сердцевинаы, прорость (не более 1/10 по длине или 1/4 — по толщине или ширине), 1/3 длины может быть поражена раком, грибком, но гнили не допускаются. Максимальное количество червоточин — 3 шт. на метр. Обобщая: 3 сорт даже невооруженным глазом выделяется не самым лучшим качеством. Но это не делает его непригодным для изготовления перекрытий по балкам.Подробнее про сорта читайте ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия;
Пролет – расстояние между стенами, поперек которых укладываются балки. Чем он больше, тем выше требования к несущей конструкции;
Шаг балок определяет частоту их укладки и во многом влияет на жесткость перекрытия;
Коэффициент надежности вводится для обеспечения гарантированного запаса прочности перекрытия. Чем он больше, тем выше запас прочности

Перед сооружением прочного и надежного деревянного перекрытия необходимо выполнить ряд расчетов, чтобы определить параметры конструкции. Основная цель расчета – вычислить оптимальное соотношение размера сечения балок и расстояния между ними в конструкции перекрытия.

Определение основных параметров

Длина определяется в зависимости от параметров здания. Она приравнивается к ширине пролета, который нужно перекрыть. В свою очередь, для вычисления сечения учитываются длина пролета, расстояние между балками и величина нагрузки, оказываемой на них.

Перед выполнением расчетов проводится измерение исходных параметров конструкции. Также следует заранее продумать особенности конструкции: глубину погружения элементов в стены и способ их крепления.

Длина деревянных балок

За длину балок деревянного перекрытия принимается ширина пролета, который будет перекрываться с учетом запаса на углубление в стены для закрепления. Глубина погружения в стены определяется с учетом материалов, использованных для строительства дома, и типа пиломатериалов, используемых для изготовления балок. Для кирпичных или блочных стен глубина заделывания элементов будет оставлять 10 см при условии использования доски и 15 см при использовании бруса. Для изготовления перекрытия в деревянном доме балки устанавливаются в зарубки в стенах на глубину не менее 7 см.

Если для закрепления балок будут использованы специальные вспомогательные крепежные элементы (кронштейны, хомуты, уголки), то можно принимать за длину балок размер перекрываемого пролета. В этом случае достаточно измерить расстояние между противоположными стенами, на которые будут устанавливаться балки.

В некоторых конструкциях для формирования ската крыши балки выходят из стен наружу. При этом ноги стропильной системы крыши крепятся непосредственно к балкам перекрытия. Выпуск наружу должен составлять 30-50 см.

Оптимальная величина пролета, пригодного для перекрытия деревянными балками, составляет от 2,5 до 4 м. Максимальная допустимая длина пролета, перекрываемого необрезной доской или брусом, 6 м. Для перекрытия пролетов от 6 до 12 м требуется использовать только современный прочный материал – клееный брус. Из него могут быть выполнены двутавровые или прямоугольные балки. Использовать доску или обычный брус можно только при условии установки промежуточных опор, на которые будут опираться балки. В качестве промежуточных опор могут быть установлены колонны или внутренние стены.

Расчет нагрузки на перекрытие

На деревянное перекрытие оказываются нагрузка его собственного веса, эксплуатационная нагрузка, которая включает в себя вес мебели, пола, предметов обихода и людей, ходящих по перекрытию. Эксплуатационная нагрузка напрямую зависит от типа перекрытия, которым определяются особенности оказываемой на него нагрузки.

Как правило, расчет нагрузки на перекрытия производится на этапе проектирования специалистами, но выполнить его можно и самостоятельно. Прежде всего, учитывается вес материалов, из которых изготовлено перекрытие. Например, чердачное перекрытие, утепленное легким материалом (например, минеральной ватой), с легкой подшивкой выдерживает нагрузку от собственного веса в пределах 50кг/м². Эксплуатационная нагрузка определяется в соответствии с нормативными документами. Для чердачного перекрытия из деревянных основных материалов и с легкими утеплителем и подшивкой эксплуатационная нагрузка в соответствии со СНиП 2.01.07-85 вычисляется таким путем: 70*1,3=90 кг/м². 70 кг/м² в этом расчете – это нагрузка в соответствии с нормативами, а 1,3 – коэффициент запаса.

Общая нагрузка вычисляется путем сложения: 50+90=140 кг/м². Для надежности цифру рекомендуется округлить немного в большую сторону. В данном случае можно принимать общую нагрузку за 150 кг/м².

Изображение 1. Таблица определения минимального допустимого сечения при шаге в 0,5 м.

Если чердачное помещение планируется интенсивно эксплуатировать, то требуется увеличить в расчете нормативное значение нагрузки до 150. В этом случае расчет будет выглядеть следующим образом: 50+150*1,3=245 кг/м². После округления в большую сторону – 250 кг/м². Также следует проводить расчет таким образом, в случае если используются более тяжелые материалы: утеплители, подшивка для заполнения межбалочного пространства.

Если на чердаке будет обустраиваться мансарда, то необходимо принимать во внимание вес пола и мебели. В этом случае общая нагрузка может составить до 400 кг/м².

Расстояние между балками и их сечение

После измерения длины (L) пролета и деревянных балок, соответственно, можно переходить к основной части вычислений и рассчитать шаг укладки балок и их сечение (или диаметр для круглых элементов). Эти две величины взаимосвязаны, поэтому вычисления для их определения производятся одними и теми же математическими действиями.

Оптимальной формой сечения считается прямоугольная.

Изображение 2. Таблица определения минимального допустимого сечения при шаге в 1 м.

При этом стороны прямоугольника должны относиться друг к другу в соотношении 1:4:1. Высота должна быть больше ширины. Выбор высоты элементов часто зависит от толщины используемого утеплителя. Высота и ширина прямоугольных элементов могут быть в пределах 10-30 см и 4-20 см, соответственно. Если перекрытие будет укладываться из бревен, то величина их диаметра должна вписываться в интервал 11-30 см.

Шаг между элементами может составлять 30 см минимум и 1,2 м максимум. Для удобства его монтажа стараются при расчете подогнать ширину листов подшивки или плит утеплителя. Если взводится каркасное здание, то рекомендуется принимать шаг, равный расстоянию между стойками каркаса.

Для определения минимального допустимого сечения при шаге в 0,5 м и 1 м можно воспользоваться таблицами (изображения 1, 2).

Таким образом, расчет и исполнение перекрытия по деревянным балкам – это ответственная задача, от эффективного решения которой напрямую зависит надежность всего дома. Эти вычисления проводятся в соответствии с существующими утвержденными нормами. При возникновении спорных случаев или некоторых сомнений в точности всегда необходимо округлять полученные значения в большую сторону.

Это позволит избежать катастрофических последствий для дома. Если владельцы дома сомневаются в своих способностях рассчитать все требуемые значения, то им нужно обратиться за помощью к профессионалам.

Перекрытия между этажами, подвальные или чердачные конструктивно устраиваются по двум схемам – безбалочное перекрытие (в основе лежит использование монолитной плиты), и балочное перекрытие (применяются деревянные балки перекрытия). Делают перекрытия для разделения междуэтажных помещений, а также, чтобы отделить комнаты от подвала и чердака. Балки могут быть изготовлены из различных материалов, например, из древесины, монолитного железобетона или металлических прогонов.

Установка деревянных балок перекрытия позволяет решить такие задачи:

достичь необходимых показателей прочности и жесткости перекрытия;

обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;

выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

По виду и типу:

Балки перекрытия из бруса . Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.

Балки перекрытия из бревна . Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.

Балки перекрытия из досок . Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом – срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

2. Приобретение бруса, бревна или пиломатериала и обработка его антисептиком, противопожарным, противогрибковым раствором и биологической защитой.

3. Выбор вида крепления балки к стене.

Крепление деревянных балок перекрытия к несущей стене осуществляется двумя способами:

крепление в стене. Балка вмуровывается в несущую стену на глубину 150-200 мм.

При данном способе монтажа торец балки нужно спилить под углом 60°. Чтобы защитить торцы балки их нужно обвернуть в два-три слоя рубероида. При этом торец балки остается открытым, и он не должен упираться в стену. Наличие зазора в 20-25 мм. позволит обеспечить свободный воздухообмен. А получившаяся ниша (щель) заполняется минеральной ватой.

крепление подвесным методом. В этом случае балки фиксируются на стене посредством металлических накладок.

4. Укладка деревянных балок перекрытия

На этом этапе подготавливаются балки нужной длины. Длина зависит от способа монтажа. Если балка заводится в стену, то рассчитывается так: длина комнаты плюс 300-400 мм. для крепления в стене. Если крепится к стене, то длина балки равна длине комнаты.

Установка деревянных балок перекрытия начинается с крайних балок. Каждую балку проверяют строительным уровнем. После этого балки фиксируются в гнездах стены с использованием сухого щебня.

Когда балки установлены точно по уровню и проверена горизонталь их можно бетонировать в посадочных гнездах.

Заключение

Выполненное по такой технологии перекрытие деревянными балками будет надежно служить вам несколько десятилетий. Однако, чтобы продлить срок его службы, нужно обработать древесину и производить периодический осмотр для контроля их состояния. При наличии дефектов выполнить ремонт (частичная или полная замены поврежденных элементов).

Размер стальной балки для пролетов 3 м, 4 м, 5 м, 6 м, 7 м, 8 м и 10 м

Размер стальной балки для пролетов 3 м, 4 м, 5 м, 6 м, 7 м, 8 м и 10 м | Размер стальной балки для пролета 3 м | Размер стальной балки для пролета 4 м | Размер стальной балки для пролета 5 м | Размер стальной балки для пролета 6 м | Размер стальной балки для пролета 7 м | Размер стальной балки для пролета 8 м | Размер стальной балки для пролета 10 м | Универсальный размер балки по пролету | ISMB, двутавровая балка, двутавровая балка, UB, прокатная стальная балка и W-балка.

Существует различная форма и размер горячекатаного стального профиля, такого как двутавровая балка (универсальная колонна), двутавровая балка (универсальная балка), углы, швеллеры и т. Д., Используемые в строительных проектах, таких как сельскохозяйственное строительство, промышленное строительство, многоцелевое этажное здание, различные фабрики и жилые проекты. Сегодня существует спрос на стальные конструкции в области строительных проектов, которые заменяют железобетон в зависимости от их более высокой прочности, меньше времени, что делает их идеальными для жилых проектов в короткие сроки.

Размер стальной балки для пролетов 3 м, 4 м, 5 м, 6 м, 7 м, 8 м и 10 м к их форме. Стальная балка очень универсальна и может использоваться в различных строительных проектах из конструкционной стали. Он состоит из двух горизонтальных пластин, известных как фланцы, соединенных вертикальным компонентом, известным как перемычка. Как правило, глубина универсальной балки или стальной балки больше их ширины, что делает их подходящими для применения в балках, где прочность должна быть в одном из направлений. Какой раздел чаще всего используется для конструкционной стали.

Балка из катаной стали (RSJ) — это распространенный тип балки, используемой для стальных конструкций. Он также известен как «двутавровая балка». Балки из катаной стали (srj) обычно изготавливаются из мягкой стали, но также могут быть изготовлены из алюминия или других материалов.

Стальная балка или универсальная балка чрезвычайно эффективны для использования в качестве конструкционной стали. они обеспечивают максимальную прочность для используемого объема стали, что делает их наиболее эффективным методом переноса изгибающих и сдвигающих нагрузок. В этой статье вы узнаете о размерах стальных балок для пролетов 3 м, 4 м, 5 м, 6 м, 8 м и 10 м в соответствии с правилом большого пальца и на основе опыта.

Размер стальной балки зависит от различных факторов, какова высота здания или проекта? Какова статическая и временная нагрузка конструкции, марка используемой стали, пролет между двумя колоннами и другие факторы. Обычно ISMB100 или UB100×75, ISMB150 или UB150×75, ISMB200 или UB200×100, ISMB100 или UB250×125, ISMB300 или UB300×140, ISMB350 или UB300×140, ISMB400 или UB400×140, 050 ISMB4501 или ISMB4501 или стальные балки UB500×180, ISMB550 или UB550×190 и ISMB600 или UB600×210 используются в строительстве. Обычно размер стальной балки представлен размерами стенки × полки × веса на единицу длины, измеренными в мм или дюймах, например размер стальной балки ismb150, представленный как 150 × 75 или 6″×3″, где 150 мм — глубина стальной балки, 75 мм – ширина их полки.

Варианты универсальной балки включают материал, длину стенки и глубину полки. Различные весовые нагрузки и площади потребуют различных размеров балки: чем длиннее стенка, тем большую силу она может выдержать вверх и вниз, чем шире фланец, тем большее поперечное перемещение может выдержать балка. Широкополочная балка также известна как W-образная балка.

Конструкционная сталь — это универсальный строительный материал, хотя его можно использовать по-разному. Наиболее экономичный диапазон пролетов для обычного стального пола и каркаса крыши составляет от 20 до 32 футов (от 6 до 10 м).

Эмпирическое правило пролета стальной балки :- согласно общему опыту и практическому правилу, для расчета требуемой и необходимой глубины балки разделите длину пролета в мм на 18-20, например, длина пролета в мм/глубина = 18 до 20 для основной балки, а для вторичной балки отношение длины пролета к глубине составляет примерно от 15 до 18. Ширина этой балки будет составлять 1/3 и 1/2 глубины. Размеры балки будут такими же, но фланец будет толще. Вылет балки может составлять не более 3/8 поддерживаемого пролета.

Размер стальной балки или rsj для пролета 3 м :- согласно общему эмпирическому правилу, для размера пролета 3 м стальной балки или универсальной балки, или W-балки, или двутавровой балки, или UB, или горячекатаного профиля, или прокатного стального профиля (rsj) следует быть ISMB 150 или UB 150×75, используемым для жилых зданий или проектов или сооружений, в которых глубина сечения балки составляет 150 мм (6 ″), а ширина полки или ширина балки составляет 75 мм (3 ″). Это стандартный и наиболее подходящий размер стальной балки, используемой для пролетов 3 м при нормальных условиях нагрузки. Математический расчет, например, глубина стальной балки = 3 × 1000 мм/20 = 150 мм или 6 дюймов, а ширина балки = глубина/2 = 150 мм/2 = 75 мм.

Размер стальной балки или rsj для пролета 4 м :- согласно общему эмпирическому правилу, для размера пролета 4 м стальной балки или универсальной балки, или W-балки, или двутавровой балки, или UB, или горячекатаного профиля, или прокатного стального профиля (rsj) следует быть ISMB 200 или UB 200×100, используемым для жилых зданий или проектов или сооружений, в которых глубина сечения балки составляет 200 мм (8 дюймов), а ширина полки или ширина балки составляет 100 мм (4 дюйма). Это стандартный и наиболее подходящий размер стальной балки, используемой для 4-метрового пролета при нормальных условиях нагрузки. Математический расчет, такой как глубина стальной балки = 4 × 1000 мм/20 = 200 мм или 8 дюймов, а ширина балки = глубина/2 = 200 мм/2 = 100 мм.

Размер стальной балки или rsj для пролета 5 м :- в соответствии с общим эмпирическим правилом, для размера пролета 5 м стальной балки или универсальной балки или двутавровой балки, или UB, или горячекатаного профиля, или прокатного стального профиля (rsj) следует быть ISMB 250 или UB 250×125, используемым для жилых зданий или проектов или сооружений, в которых глубина сечения балки составляет 250 мм (10 ″), а ширина полки или ширина балки составляет 125 мм (5 ″). Это стандартный и наиболее подходящий размер стальной балки, используемой для 5-метрового пролета при нормальных условиях нагрузки. Математический расчет, например, глубина стальной балки = 5 × 1000 мм/20 = 250 мм или 10 дюймов, а ширина балки = глубина/2 = 250 мм/2 = 125 мм.

Размер стальной балки или rsj для пролета 6 м :- согласно общему эмпирическому правилу, для размера пролета 6 м стальной балки или универсальной балки, или двутавровой балки, или UB, или горячекатаного профиля, или прокатного стального профиля (rsj) следует быть ISMB 300 или UB 300×140, используемым для жилых зданий или проектов или сооружений, в которых глубина сечения балки составляет 300 мм (12 ″), а ширина полки или ширина балки составляет 140 мм. Это стандартный и наиболее подходящий размер стальной балки, используемой для 6-метрового пролета при нормальных условиях нагрузки. Математический расчет, такой как глубина стальной балки = 6 × 1000 мм/20 = 300 мм или 12 дюймов, а ширина балки = глубина/2 = 300 мм/2 = 150 мм, но используется ширина полки 140 мм.

ЧИТАЙТЕ ТАКЖЕ :-

Размер стальной балки для 3 м, 4 м, 5 м, 6 м, 7 м, 8 м & Пролет 10 м

Балка какого размера мне нужна для пролета от 10 до 12 футов?

Балка какого размера мне нужна для пролета 24 фута?

Балка какого размера мне нужна для пролета 25 футов?

Балка какого размера мне нужна для пролета 20 футов?

Стальная балка или размер rsj для пролета 7 м :- согласно общему эмпирическому правилу, для размера пролета 7 м стальная балка или универсальная балка или двутавровая балка или двутавровая балка или горячекатаный профиль или прокатный стальной профиль (rsj) должны быть ISMB 350 или UB 350×140, используемые для жилых зданий или проектов или сооружений, в которых глубина сечения балки составляет 350 мм (14 ″), а ширина полки или ширина балки составляет 140 мм. Математический расчет, такой как глубина стальной балки = 7 × 1000 мм/20 = 350 мм или 14 дюймов, а ширина балки = глубина/2 = 350 мм/2 = 175 мм, но используется ширина полки 140 мм.

Стальная балка или размер rsj для пролета 7,5 м :- согласно общему эмпирическому правилу, для размера пролета 7,5 м стальная балка или универсальная балка, или двутавровая балка, или двутавровая балка, или горячекатаный профиль, или прокатный стальной профиль (rsj ) должен быть ISMB 350 или UB 350×140, используемый для жилых зданий, проектов или строительства.

◆Вы можете следить за мной на Facebook и

Подпишитесь на наш канал Youtube

Стальная балка или размер rsj для пролета 8 м или w-балка, или двутавровая балка, или UB, или горячекатаный профиль, или прокатный стальной профиль (rsj) должны быть ISMB 400 или UB 400×140, используемые для жилых зданий, проектов или сооружений, в которых глубина сечения балки составляет 400 мм (16 ″) и ширина фланца или ширина балки 140 мм. Математический расчет, такой как глубина стальной балки = 8 × 1000 мм/20 = 400 мм или 16 дюймов, а ширина балки = глубина/3 = 400 мм/3 = 133 мм, но используется ширина полки 140 мм.

Размер стальной балки или rsj для пролета 9 м :- в соответствии с общим эмпирическим правилом, для размера пролета 9 м стальной балки или универсальной балки, или двутавровой балки, или UB, или горячекатаного профиля, или прокатного стального профиля (rsj) следует быть ISMB 400 или UB 400×140, используемых для жилых зданий или проектов или строительства.

Стальная балка или размер rsj для пролета 10 м : – в соответствии с общим эмпирическим правилом, для размера пролета 10 м стальная балка или универсальная балка, или двутавровая балка, или UB, или горячекатаный профиль, или прокатный стальной профиль (rsj) должен быть ISMB 500 или UB 500×180, используемым для жилых зданий или проектов или сооружений, в которых глубина сечения балки составляет 500 мм (20 ″), а ширина полки или ширина балки составляет 180 мм. Математический расчет, такой как глубина стальной балки = 10 × 1000 мм/20 = 500 мм или 20″ и ширина балки = глубина/3 = 500 мм/3 = 166 мм, но используется ширина полки 180 мм.

Отказ от ответственности : Все указанные размеры стальных балок основаны на эмпирическом правиле и могут использоваться для общих целей, не используйте их для профессионалов, поскольку фактический размер стальной балки основан на конструкции стальной конструкции.

Толщина балки для пролетов 5 м, 6 м, 7 м, 8 м, 9 м и 10 м и формула

Глубина балки для 5 м 6 м 7 м 8 м 9 м и 10 м пролета и формула
Балка представляет собой изгибаемый структурный элемент из бетона, который вертикально передает всю статическую нагрузку, временную нагрузку плиты на колонну. Горизонтальная нагрузка плиты напрямую передается на балку. Балка испытывает изгибающий момент и сопротивляется нагрузке, приложенной к ней плитой. Максимальное количество арматуры предусмотрено в середине зоны растяжения и на обоих концах стыка балки с колонной зоны сжатия.
◆Вы можете следить за мной на Facebook и подписаться на наш канал Youtube
Вы также должны посетить:-
1)что такое бетон и его виды и свойства
расчет количества бетона для 2) и его формула
Все мы знаем, что расчет размера балки необходим и незаменим при проектировании здания. В этом посте вы познакомитесь с методом расчета глубины балки перед проектированием балки для планов проектирования от 2 до 3 этажей или планов проектирования многоэтажных зданий.
При расчете балки глубина балки должна зависеть не только от пролета балки, но и от высоты колонны конструкции и действующих на нее постоянных и временных нагрузок здания с коэффициентом гибкости.
Необходимо знать, как рассчитать размер балки по глубине, рассчитать нагрузку и марку бетона и марку стали. Вы можете спроектировать его с помощью формулы расчета балки и калькулятора расчета бетонной балки. Просто очистите понятия один раз и начните с данного процесса.
Кроме того, вы можете легко создать конструкцию балки по формуле расчета бетонной балки, доступной на различных сайтах. Тем не менее, как инженер-строитель, вы должны знать формулу проектирования балок и процедуру их проектирования, а также иметь правильное представление об основных принципах физики и инженерной статики, поскольку они имеют важное значение для проектирования и определения размеров балок. Инженер-строитель обладает полными знаниями и полностью подготовлен для выбора материала, размера и формы соответственно, а также для проверки нагрузок, действующих на балку, расчета сил и напряжений на конструкцию.
Как рассчитать глубину и ширину луча?
Как рассчитать размер балки:- балка бывает разного типа, например консольная балка, просто поддерживаемая балка и сплошная балка. Расчет минимального размера железобетонной балки по IS 456 2000, отношение пролета к расчетной высоте балки составляет 7 для консольной балки, 20 для свободно опертой балки и 26 для сплошной балки.
Стандартный размер бетонной балки не менее 9 ″ × 9 ″ (225 мм × 225 мм), снабженной 4 номерами из стали Fe500 толщиной 12 мм и бетоном марки M20 со скобой [email protected] ″ C/C.
1) Расчет глубины и ширины свободно опертой балки:-
Примечание по IS – 13920
A) отношение ширины к глубине должно быть более 0,3 (ширина/глубина > 0,3).
B) высота балки не должна превышать одной четверти (1/4) пролета в свету.
Пусть пролет балки в чистоте = 5 м = 5000 мм
Эффективная глубина = пролет/базовое значение
Общая глубина = эффективная глубина + диаметр стержня/2 + размер покрытия в свету.
Ширина балки = Глубина/1,5 (ширина балки должна быть не менее 200 мм).
Пролет свободно опертой балки = 5000 мм
Расчетная глубина балки d = 5000/20=250 мм
Общая глубина балки = расчетная глубина + диаметр стержня/2 + размер покрытия в свету.
Предположим, что размер прозрачной крышки = 25 мм.
Диаметр стержня = 16 мм.
Ширина балки = D/1,5, 300/1,5 = 200 мм, поэтому ширина балки должна быть не менее 200 мм в случае блочной стены и 225 мм в случае кирпичной стены. Таким образом, ширина балки принимается не менее 225 мм.
Теперь проверьте,
Ширина/глубина = 225/300 = 0,75 > 0,3, безопасно
Теперь мы можем проверить глубину луча = 1/4×5000 = 1250 > 300, да, безопасно.
Глубина и ширина свободно опертой балки:- свободно опертая балка с пролетом 5 м, толщиной 9 дюймов. Кирпичная стена, с использованием эмпирического правила, глубина балки должна быть 300 мм, а ширина 225 мм, размер балки 9 ″ × 12 ″ (225 мм × 300 мм). ) с использованием 4 шт. 16-мм стержня из стали Fe500 с минимальной маркой бетона M20 и скобами [email protected] ″C/C.
2D и 3D Ghar ka Naksha banane ke liye sampark kare
2) Расчет глубины и ширины консольной балки:-
Примечание по МСК – 13920
A) отношение ширины к глубине должно быть более 0,3 (ширина/глубина > 0,3).
B) высота балки не должна превышать одной четверти (1/4) пролета в свету.
Допустимый пролет консольной балки в свету = 2 м = 2000 мм
Эффективная глубина = пролет/базовое значение
Общая глубина = действующая глубина + диаметр стержня/2 + чистый размер покрытия.
Ширина балки = Глубина/1,5 (ширина балки должна быть не менее 200 мм).
Пролет консольной балки = 2000 мм
Эффективная глубина балки d = 2000/7=285 мм
Общая глубина балки = эффективная глубина + диаметр стержня/2 + размер покрытия в свету.
Предположим, что размер прозрачной крышки = 25 мм.
Диаметр стержня = 16 мм.
Ширина балки = D/1,5, 325/1,5 = 216 мм, поэтому ширина балки должна быть не менее 200 мм в случае блочной стены и 225 мм в случае кирпичной стены. Таким образом, ширина балки принимается не менее 225 мм.
Теперь проверьте,
Ширина/глубина = 225/325 = 0,69 > 0,3, безопасно
Теперь мы можем проверить глубину луча = 1/4×2000 = 500 > 300, да, безопасно.
Глубина и ширина консольной балки: консольная балка с пролетом 2 м, толщиной 9″ Кирпичная стена, с использованием эмпирического правила, глубина балки должна быть 325 мм, а ширина 225 мм, размер балки 9″×13″ (225 мм ×325 мм) с использованием 4 шт. 16-мм стержня из стали Fe500 с минимальной маркой бетона M20 и скобами [электронная почта защищена] ″C/C.
3) Расчет глубины и ширины сплошной балки:-
Примечание согласно IS – 13920
A) отношение ширины к глубине должно быть более 0,3 (ширина/глубина > 0,3).
B) высота балки не должна превышать одной четверти (1/4) пролета в свету.
Допустимый чистый пролет непрерывной балки = 5 м = 5000 мм
Эффективная глубина = пролет/базовое значение
Общая глубина = эффективная глубина + диаметр стержня/2 + чистый размер покрытия.
Ширина балки = Глубина/1,5 (ширина балки должна быть не менее 200 мм).
Пролет непрерывной балки = 5000 мм
Эффективная глубина балки d = 5000/26=192,3 мм
Общая глубина балки = эффективная глубина + диаметр стержня/2 + чистый размер покрытия.
Допустим, размер прозрачной крышки = 25 мм.
Диаметр стержня = 16 мм.
Ширина балки = D/1,5, 225/1,5 = 150 мм, поэтому ширина балки должна быть не менее 200 мм в случае блочной стены и 225 мм в случае кирпичной стены. Таким образом, ширина балки принимается не менее 225 мм.
Теперь проверьте,
Ширина/глубина = 225/225 = 1 > 0,3, безопасно
Теперь мы можем проверить глубину луча = 1/4×5000 = 1250 > 300, да, безопасно.
Глубина и ширина неразрезной балки: – неразрезная балка с пролетом 5 м, толщиной 9″ Кирпичная стена, с использованием эмпирического правила, глубина балки должна быть 225 мм, а ширина 225 мм, размер балки 9″×9″ (225 мм ×225 мм) с использованием 4 шт. 16-мм стержня из стали Fe500 с минимальной маркой бетона M20 и скобами [электронная почта защищена] ″C/C.
Глубина балки для 5 м, 6 м, 7 м, 8 м, 9м и пролет 10 м и его формула
Отношение ширины балки к ширине :- согласно IS – 13920
отношение ширины к высоте должно быть более 0,3 (ширина/глубина > 0,3).
Отношение высоты балки к пролету :- Расчет минимального размера железобетонной балки согласно IS 456 2000, для консольной балки отношение пролета к фактической высоте балки составляет 7, 20 для свободно опертой балки и 26 для сплошной балки.
Формула глубины балки:- балка бывает разного типа, например, консольная балка, просто поддерживаемая балка и сплошная балка. Расчет минимального размера железобетонной балки согласно IS 456 2000, Формула толщины балки для консольной балки: L/7 (отношение пролета к эффективной высоте балки равно 7), L/20 для свободно опертой балки и L/26 для сплошной балки.
Толщина балки для пролета от 3 до 4 м: – в соответствии с общим правилом большого пальца для жилых зданий с железобетонными колоннами, высота балки для пролета от 3 до 4 м должна составлять 9 дюймов (225 мм), минимальный размер балки 9 дюймов × 9 дюймов (225 мм). × 225 мм) применимо, используя 2 шт. арматуры размера Т12 вверху и 2 шт. арматуры размера Т12 внизу из Fe 500, используемого с бетоном марки m20 со скобами [email protected] ″C/C с прозрачной крышкой 25 мм, как конструкция конструкции , высота здания и нагрузка на него.
Толщина балки для пролета 5 м: – в соответствии с общим правилом большого пальца для жилых зданий, высота балки для пролета 5 м должна быть 300 мм, минимальный размер балки для пролета 5 м составляет 9 ″ × 12 ″ (225 мм × 300 мм), при этом глубина балки составляет 300 мм, а ширина 225 мм, с использованием 2 шт. арматуры размера Т16 вверху и 2 шт. арматуры размера Т16 внизу из Fe 500, используемого с бетоном марки М20 с хомутами [email protected] ″C/C с прозрачной крышкой 25 мм
по проекту конструкция, высота здания и приложенная к нему нагрузка.
Для заданного пролета балки =5 м =5000 мм, высота балки для свободно опертой балки L/20, расчетная глубина должна быть 5000/20 = 250 мм, общая глубина = 250 +12/2+25 = 281 мм, следует принять глубина равна 300 мм, ширина = 300/1,5 = 200 мм, но по крайней мере ширина должна быть 225 мм, поэтому размер балки для пролета 5 м составляет 9 ″ × 12 ″ (225 мм × 300 мм), в которой глубина балки составляет 300 мм, а ширина 225 мм, используя 2 шт. арматуры размера Т16 вверху и 2 шт. арматуры размера Т16 внизу из Fe 500, используемые с бетоном марки m20 с хомутами [email protected]″C/C с прозрачным покрытием 25 мм.
Толщина балки для пролета 6 м: – в соответствии с общим правилом большого пальца для жилых зданий, высота балки для пролета 6 м должна быть 350 мм, минимальный размер балки для пролета 6 м составляет 10 ″ × 14 ″ (250 мм × 350 мм), при этом глубина балка 350 мм и ширина 250 мм, с использованием 2 шт. арматуры размера Т16 вверху и 2 шт. арматуры размера Т16 внизу из Fe 500, используемого с бетоном марки М20 со скобами [email protected] ″C/C с прозрачной крышкой 25 мм
as конструкция конструкции, высота здания и приложенная к нему нагрузка.
Для заданного пролета балки =6 м =6000 мм, высота балки для свободно опертой балки составляет L/20, эффективная глубина должна быть 6000/20 =300 мм, общая глубина = 300 +16/2+25 = 333 мм, она должна быть глубина принимается равной 350 мм, ширина = 350/1,5 = 233 мм, что принимается равным 10″ (250 мм), поэтому размер балки для пролета 6 м составляет 10″×14″ (250 мм × 350 мм), при этом глубина балки составляет 350 мм, а ширина равна 250 мм, используя 2 шт. арматуры размера Т16 вверху и 2 шт. арматуры размера Т16 внизу из Fe 500, используемого с бетоном марки М20 с хомутами [email protected]″C/C с прозрачным покрытием 25 мм.
Толщина балки для пролета 7 м: – в соответствии с общим правилом большого пальца для жилых зданий с железобетонными колоннами, высота балки для пролета 7 м должна быть 400 мм, минимальный размер балки для пролета 7 м составляет 12″×16″ (300 мм × 400 мм) в глубина балки составляет 400 мм, а ширина – 300 мм, с использованием 2 шт. арматуры размера Т16 вверху, 2 шт. арматуры размера Т16 внизу и 2 шт. арматуры размера Т16 в качестве кривошипа из Fe 500, используемого с бетоном марки m20 с хомутами [email protected] ″C/C с прозрачной крышкой 25 мм в соответствии с проектной конструкцией, высотой здания и приложенной к нему нагрузкой.
Для заданного пролета балки =7 м =7000 мм, высота балки для свободно опертой балки L/20, расчетная глубина должна быть 7000/20 =350 мм, общая глубина = 350 +16/2+25 = 383 мм, должна быть глубина принимается равной 400 мм, ширина = 400/1,5 = 266 мм, что принимается равным 12″ (300 мм), поэтому размер балки для пролета 7 м составляет 12″×16″ (300 мм × 400 мм), при этом глубина балки составляет 400 мм, а ширина равна 300 мм, используя 2 шт. арматуры размера Т16 вверху, 2 шт. арматуры размера Т16 внизу и 2 шт. арматуры размера Т12 в качестве кривошипа из Fe 500, используемого с бетоном марки m20 со скобами [email protected]″C/C с прозрачным покрытием 25 мм.
Толщина балки для пролета 8 м: – в соответствии с общим правилом большого пальца для жилых зданий с железобетонными колоннами, высота балки для пролета 8 м должна быть 450 мм, минимальный размер балки для пролета 8 м составляет 12″×18″ (300 мм × 450 мм) в глубина балки составляет 450 мм, а ширина – 300 мм, с использованием 2 шт. арматуры размера Т16 вверху, 2 шт. арматуры размера Т16 внизу и 2 шт. арматуры размера Т16 в качестве кривошипа из Fe 500, используемого с бетоном марки m20 с хомутами [email protected] ″C/C с прозрачной крышкой 25 мм в соответствии с проектной конструкцией, высотой здания и приложенной к нему нагрузкой.
Для заданного пролета балки =8 м =7000 мм, высота балки для свободно опертой балки L/20, расчетная глубина должна быть 8000/20 =400 мм, общая глубина = 400 +16/2+25 = 433 мм, должна быть глубина принимается равной 450 мм, ширина = 450/1,5 = 300 мм, что принимается равным 12″ (300 мм), поэтому размер балки для пролета 8 м составляет 12″×18″ (300 мм × 450 мм), при этом глубина балки составляет 450 мм, а ширина равна 300 мм, используя 2 шт. арматуры размера Т16 вверху, 2 шт. арматуры размера Т16 внизу и 2 шт. арматуры размера Т12 в качестве кривошипа из Fe 500, используемого с бетоном марки m20 со скобами [email protected]″C/C с прозрачным покрытием 25 мм.
Толщина балки для пролета 9 м: – согласно общему правилу большого пальца для жилых зданий с железобетонными колоннами, высота балки для пролета 9 м должна быть 500 мм, минимальный размер балки для пролета 9 м составляет 12″×20″ (300 мм × 500 мм) в глубина балки составляет 500 мм, а ширина – 300 мм, с использованием 2 шт. арматуры размера Т16 вверху, 2 шт. арматуры размера Т16 внизу и 2 шт. арматуры размера Т16 в качестве кривошипа из Fe 500, используемого с бетоном марки m20 с хомутами [email protected] ″C/C с прозрачной крышкой 25 мм в соответствии с проектной конструкцией, высотой здания и приложенной к нему нагрузкой.
Для заданного пролета балки =9 м =9000 мм, высота балки для свободно опертой балки L/20, расчетная глубина должна быть 9000/20 =450 мм, общая глубина = 450 +16/2+25 = 483 мм, должна быть глубина равна 500 мм, ширина = 500/1,5 = 333 мм, что принимается равным 12″ (300 мм), поэтому размер балки для пролета 9 м составляет 12″×20″ (300 мм × 500 мм), при этом глубина балки составляет 500 мм, а ширина составляет 300 мм, используя 2 шт. арматуры размера Т16 вверху, 2 шт. арматуры размера Т16 внизу и 2 шт. арматуры размера Т12 в качестве кривошипа из Fe 500, используемого с бетоном марки М20 со скобами [email protected]″C/C с прозрачной крышкой 25 мм .
Толщина балки для пролета 10 м: – в соответствии с общим правилом большого пальца для жилых зданий с железобетонными колоннами, высота балки для пролета 10 м должна быть 600 мм, минимальный размер балки для пролета 10 м составляет 12″×24″ (300 мм × 600 мм) в глубина балки составляет 600 мм, а ширина – 300 мм, с использованием 2 шт. арматуры размера Т16 вверху, 2 шт. арматуры размера Т16 внизу и 2 шт. арматуры размера Т16 в качестве кривошипа из Fe 500, используемого с бетоном марки m20 с хомутами [email protected] ″C/C с прозрачной крышкой 25 мм в соответствии с проектной конструкцией, высотой здания и приложенной к нему нагрузкой.
Для данного пролета балки =10 м =10000 мм, высота балки для свободно опертой балки составляет L/20, эффективная глубина должна быть 10000/20 = 500 мм, общая глубина = 500 +16/2+25 = 533 мм, она должна быть глубина принимается равной 600 мм, ширина = 600/1,5 = 400 мм, что принимается равным 12″ (300 мм), поэтому размер балки для пролета 10 м составляет 12″×24″ (300 мм × 600 мм), при этом глубина балки составляет 600 мм, а ширина равна 300 мм, используя 2 шт. арматуры размера Т16 вверху, 2 шт. арматуры размера Т16 внизу и 2 шт. арматуры размера Т12 в качестве кривошипа из Fe 500, используемого с бетоном марки m20 со скобами [email protected]″C/C с прозрачным покрытием 25 мм.
Пролет балки перголы
Какое максимальное расстояние между стойками?
Вопрос о длине пролета балки
Вопрос 1
Ищу планы и или распечатывает, чтобы построить перголу 20 х 20 на моем заднем дворе, большинство из тех, что я вижу предназначены для меньшего дизайна.
Я планирую использовать 6 x 6 для стоек и утопленных в земля 2 фута в бетоне. Я пытаюсь придумать дизайн, чтобы НЕ было поста в центре для поддержки, если это возможно. Не могли бы вы помочь с дизайном?

Бесплатная беседка планы могут быть сделаны любого размера, который вы хотите, и могут быть изменены несколькими способами, чтобы достичь желаемого внешнего вида. Однако для деревянной перголы пролет этой балки перголы слишком велик. Вы подвергаетесь серьезному риску провисания.
Подумайте о книжных полках. Со временем под тяжестью книг, стоящих сверху, они провисают посередине. Даже вес полок сам по себе заставит их провиснуть посередине. Вот что будет, если опор для стропил будет недостаточно.
Я бы выбрал дальний свет до 10 футов; меньше, если возможно, конечно, для всего до 2 x 6 дюймов древесины, в идеале около 5 футов.
Допустимый пролет увеличивается, однако, чем толще и глубже древесина. Тип древесины, которую вы используете для своего проекта, также имеет значение: некоторые породы дерева тверже, чем другие.
Варианты удлиненных пролетов перголы
Многие люди задают вопросы о пролете беседки. Это настоящее разочарование при планировании открытой структуры. Другие способы преодолеть это расстояние:
Использование усиленной балки.
Использование винилового комплекта (иногда их можно найти с пролетом 20 футов).
Установка столба на высоте 10 футов.
Использование угловых скоб для сокращения пролета.
Добавление стоек снаружи пролета.
Давайте посмотрим на последний вариант и проявим творческий подход. Этот вариант не только обеспечивает интерес к структуре, но и сохраняет чистоту центрального пространства (что обычно является главной проблемой).
Здесь у нас очень длинная пергола с пролетом 20м.

Чтобы сократить пролет, установите две дополнительные стойки, чтобы увеличить расстояние между центрами до максимум 10 футов (по возможности меньше). Таким образом, для этой конкретной беседки нам нужно расположить столбы на расстоянии 5 футов от внешних столбов, давая два 5-футовых пространства и 10-футовое пространство посередине.
Увеличьте размер бруса до 2 x 8 дюймов, и вы, вероятно, сойдете с 4-футового торцевого пространства, оставив 12-футовое центральное расстояние. Однако имейте в виду, что эта древесина будет очень тяжелой! Даже 2 “x 6” потребуется немного сдвинуть.
Таким образом можно добиться действительно интересного вида.
Другой вариант — добавить решетчатые панели. Эти панели могут создать очень интимное и уютное пространство, а также обеспечить поддержку для вьющихся растений.
Вопрос 2
Я хочу построить перголу 22 х 12 футов и хотел бы знать, что с 2 “х 12” на пролете 22 фута будет достаточно 1 доски с каждой стороны или мне придется удвоить?
Длина балки всегда непростая, Грег. Этот вопрос задают многие. Для этого нет окончательного руководства, но всегда лучше ошибаться в сторону осторожности. Проверьте это тщательно, если вы решите пойти дальше с более длинным пролетом балки перголы. Спросите на своем лесопилке. У них должны быть таблицы измерений ширины и глубины для различных типов древесины, чтобы покрыть определенный пролет.
Несмотря на то, что двойная балка, очевидно, даст больше поддержки стропилам, 22-футовая балка нуждается в поддержке где-то по всей ее длине. Единственное, что следует учитывать, это не вес стропил, а балка под собственным весом, которая заставляет ее провисать, если она не поддерживается.
Использование фигурных скобок не уменьшит диапазон в достаточной степени. Хороший способ обойти это — установить две стойки внутри крайних стоек, скажем, на высоте 4 фута, чтобы получить общее уменьшение на 8 футов, оставив пролет в 14 футов посередине. Возможно, используйте декоративную решетку в этой 4-футовой секции, чтобы сделать ее особенной. (Пример диаграммы показан ниже.) 5-футовые концевые секции были бы еще лучше.

Советы профессиональных подрядчиков
В ответ на чей-то вопрос о пролете 22 фута подрядчик, меняющий вид транспорта, сказал: ).На складах пиломатериалов есть предварительно рассчитанные диаграммы, которые помогут вам определить точную ширину и высоту балок.
Вам нужно будет предоставить им некоторые подробности относительно того, что поддерживается.Вам лучше всего сделать фотографии … чтобы убедиться, что у вас достаточно информации для расчета. Вам также необходимо убедиться, что у вас есть достаточная опора под каждым концом балки. Обсудите этот вопрос также с представителем пиломатериалов.
… НЕ рассматривайте возможность использования любого количества 2×12 (или меньшего) для 22-футового пролета. Без сильного прогиба не удержится. Вы получаете бесплатную консультацию от профессионала. Пожалуйста, не слушайте дилетантов, когда дело доходит до структурной целостности.”
Rick Z
“22 фута за пролет не будет работать (для балок 2 x 6 дюймов). Вам нужно как минимум три опорных поста, а четыре будет даже лучше.”
XTX

Если вы действительно хотите более длинный, непрерывный пролет балки перголы, проведите небольшое исследование в области армированных балок и виниловых пергол, чтобы увидеть, будут ли они жизнеспособны. Это зависит от того, действительно ли вы хотите построить свою перголу самостоятельно, и какой у вас опыт.Этот тип строительства больше подходит для подрядчиков.
Более толстая и глубокая древесина позволяет получить более длинный пролет балки, но для этого также может потребоваться специальное подъемное оборудование, что может оказаться за пределами возможностей тех, кто хочет построить перголу своими руками.

Вырубка стоек
Перголы меньшего размера, приведенные в качестве примера на бесплатных планах, изготавливаются путем прикручивания основных стропил/балок к стойкам. Для дополнительной поддержки можно использовать две балки, по одной с каждой стороны стойки.
Для перголы значительно большего размера сделайте надрезы в верхней части стоек перголы и поместите опорную балку на выемку для дополнительной поддержки.
Еще один способ повысить прочность и уменьшить пролет балки перголы — добавить угловые скобы. Это легче сделать, когда столб надрезан на столбе и выглядит аккуратнее. Если стропило полностью сидит на вершине столба, это тоже работает хорошо.
Давайте посмотрим на пример того, как это может быть очень эффективным способом сокращения длины перголы без поддержки.
Вопрос 3
Хорошо. Поэтому мы увеличили размер беседки до 18 x 18 футов с стропила с 12 спицами. Вот размеры, которые мы планируем использовать для предотвращения провисание:
Стойки 8 x 8 дюймов
Балки 4 x 12 дюймов
Стропила 3 x 10 дюймов
Навесные доски 2 x 6 дюймов
3 дюйма x 8” Наколенники
Крыша из легкого поликарбоната
Как вы думаете, это предотвратит провисание?
Спасибо,
Куинси
18-футовый пролет балки перголы очень длинный. Если вы ошибаетесь из-за осторожности — или даже если вы ошибаетесь — это слишком долго.
Эта шестиугольная беседка большая, поэтому она должна быть очень надежной.
Куинси выбрал плоские стропила. Мы рассмотрели стили плоских и скатных стропил, причем скатные стропила значительно прочнее из-за того, что они образуют очень прочную треугольную форму с упором, поддерживаемым шкворнем. Другим вариантом было разместить пост в центре. Это часто используется в этом стиле перголы как привлекательная особенность.
Он хотел, чтобы пролет его перголы составлял 18 футов, не считая концов стропил, поэтому пролет балки нужно было значительно укоротить.
Пергола будет высотой 10 футов, так как он высокий парень, поэтому на шести столбах можно установить значительную угловую скобу без риска удариться головой. Давайте посмотрим, как сократить пролет с помощью этих раскосов. Они также делают привлекательную особенность.
Расстояние от внешней стороны одной стойки до внешней стороны противоположной стойки составляет 18 футов. (Здесь я бы перешел к метрическим измерениям. Так намного проще! Но в этом примере мы будем использовать оба варианта.)
диагональная распорка глубиной 8 дюймов дает размер 4 фута 1 дюйм или 1,25 м.
Умножьте это на 2, чтобы получить расстояние от этого конца и от другого конца стропила на противоположной стойке, что дает 8 футов 2 дюйма или 2,50 м.
Вычтите это из 18 футов или 5,5 м, получая 9 футов 8 дюймов. или 3 м в качестве неподдерживаемого пролета балки перголы, что гораздо более приемлемо для дерева размером 3 x 10 дюймов.
Глядя вниз на стойку, это оставит зазор 6 футов 7 дюймов или 2 м ниже распорки. Вот как это расстояние рассчитывается:
(10 футов стойки = 120 дюймов) минус (2,5 фута для пространства = 30 дюймов + 11 дюймов для скобы = 41 дюйм, что дает 79″, 6 футов 7 дюймов или 2 м, достаточно даже для очень высокого человека.
К сожалению, окончательных пролетов балок для пергол не существует. Вообще говоря, однако, рекомендуется, чтобы для 12-футового пролета вам понадобится обработанная или лиственная древесина размером не менее 2 x 8 дюймов или больше.
Поднимитесь намного выше, без опоры, и вы увидите усиленную балку.
Джефф, друг-строитель, однажды сказал, что для перголы меньшего размера со стропилами 4 x 2 дюйма пролет балки перголы не должен превышать ширину стандартной панели забора или 6 футов. Хороший совет! Старайтесь держаться как можно ближе к этому.
Это его беседка с очень расслабляющими качелями…
Это не совсем то же самое, я знаю, но принцип тот же… взгляните на эту решетчатую панель. Он был частью серии панелей и угловых элементов, образующих дорожки и цветочные бордюры, что действительно было очень привлекательно. Визуально, однако, что-то было не так, и тогда это щелкнуло. Посмотрите на прогиб на планках, образующих решетку. Пролет был слишком большим для 7-футовых панелей. Его тоже давно не строили.
Вопрос 4
Я хочу построить беседку с одним пролет – между стойками 6 x 6 дюймов – почти 16 футов. Очевидно, я не хочу это провисать. Было бы лучше с 2 стропилами на стойку/длину и было бы 6 “х 2” будет достаточно большим?
Опять же, это слишком долго для промежутка между сообщениями. Древесина провиснет под тяжестью других предметов (стропил), но просядет и под собственным весом, если опоры будут слишком далеко друг от друга.
Можно использовать двойное основное стропило или балку для большей поддержки, а угловые скобы также могут уменьшить пролет, но постарайтесь уменьшить расстояние между стойками, если это вообще возможно.
Глубина стропил для 6-дюймовой стойки может составлять от 6 до 12 дюймов в зависимости от желаемого внешнего вида. Если вы не уверены, сделайте макет с обрезками, просто чтобы получить представление.
С В этой прекрасной угловой беседке я укоротил переднее диагональное стропило, добавив две боковые стойки, сделав диагональ примерно того же размера, что и стороны, на 8 футов, используя древесину 1,5 x 6 дюймов.
Часто приходится балансировать между внешним видом перголы и действием силы тяжести в сочетании с несущей способностью. Используйте изобретательные способы уменьшить этот пролет.
Для небольших пергол это не проблема.
