Какие бывают чпу станки: Виды станков: токарные, сверлильные, расточные, шлифовальные, ЧПУ

alexxlab | 01.03.2023 | 0 | Разное

Содержание

ТОП-10 станков для бизнеса в 2019. Руководство по типам станков чпу

Программное обеспечение CAD идет рука об руку с ЧПУ, позволяя пользователям создавать множество как промышленных, так и творческих продуктов. Числовое программное управление стало настолько вездесущим и широко распространенным – в области производства и за его пределами – неудивительно, что существует большое разнообразие различных станков с ЧПУ. Каждый из этих станков выполняет свои специфические функции и удовлетворяет определенным потребностям. Однако иногда бывает сложно определить, какие станки лучше всего подходят для каждой конкретной ситуации.

В этой статье мы собираемся предоставить исчерпывающее руководство по широкому спектру доступных типов станков с ЧПУ. Таким образом, будь вы новичок, просто пытающийся выяснить, что именно делает каждый станок, или владелец бизнеса, который ищет руководство, в какое оборудование инвестировать, вы найдете всю необходимую информацию в этом удобном кратком изложении.

Хотя существует много типов станков с ЧПУ, все они работают, превращая кусок материала в готовый продукт с помощью технологии выборки. С точки зрения непрофессионала, это означает, что станки с ЧПУ работают, удаляя материал из исходного цельного куска, а не добавляя в него новый материал. Для этого они должны выполнить заранее запрограммированную последовательность команд. Чаще всего они используют язык программирования, называемый G-кодом , хотя существуют другие языки для ЧПУ, включая Heidenhain , Mazak и другие проприетарные форматы.

G-код контролирует, как инструмент машины перемещается по рабочему пространству, управляя его положением по осям X и Y , а также его глубиной по оси Z. Он также контролирует скорость, с которой инструмент движется, скорость, с которой он вращается, тип требуемого движения и т.д. Например в России и странах СНГ – основной программной для создания G-кода

является ARTCAM.

Программное обеспечение CAD и CAM имеет решающее значение для функционирования станков с ЧПУ, позволяя идеям перейти от проектирования к ЧПУ обработке. Первым этапом создания детали или детали с ЧПУ является этап проектирования. Проектировать можно либо непосредственно в программном обеспечении CAD (3D редакторы) или создать в программе для растровых изображений, либо нарисовать на бумаге и отсканировать. В последних двух случаях пользователи должны преобразовать свое изображение для ЧПУ путем конвертирования своего растрового изображения в вектор. Это необходимо из-за того, что растровые изображения состоят из пикселей, а векторные изображения состоят из математических координат . Эти координаты могут быть легко преобразованы с помощью программного обеспечения CAM для станков с ЧПУ

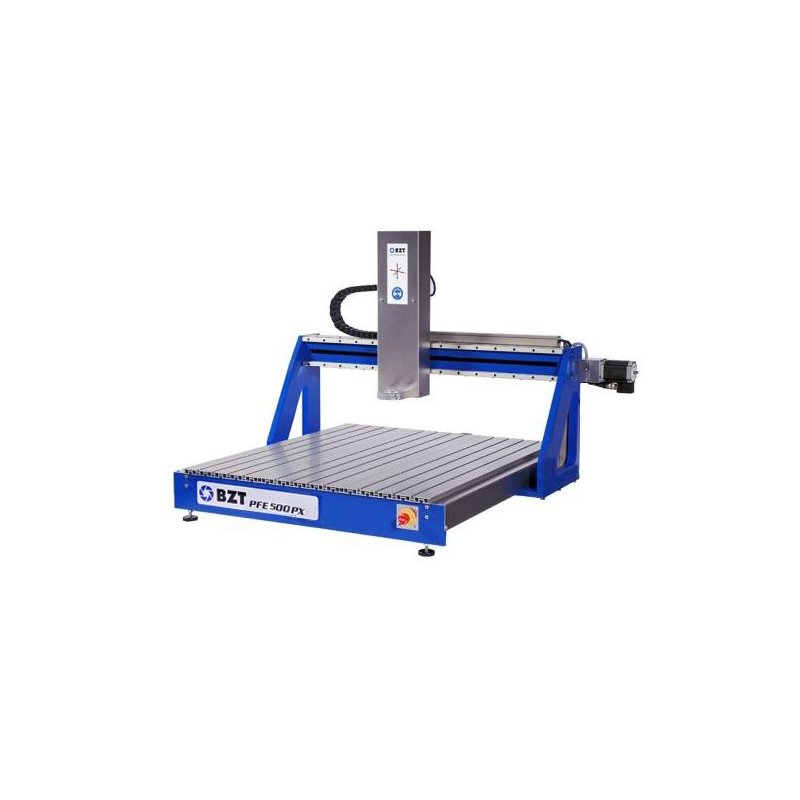

Роутер являются одним из наиболее распространенных типом станков, которые часто встречаются во многих мастерских. Их основная цель – резать мягкие материалы: дерево, пластики , мягкие металлы (например алюминий).

Как правило, на фрезерный станок с ЧПУ

устанавливается на стационарную панель и обычно имеет большое рабочее поле. Сейчас на рынке доступно несколько настольных роутеров, что позволяет использовать этот мощный инструмент в небольших мастерских.

Фрезерные станки на базе роутера обычно имеют шпиндель, который перемещается в конфигурации XYZ.

Ось Y двигается относительно рабочего стола, оси Х двигается относительно оси Y, и его ось Z двигается относительно оси X.

Роутеры с ЧПУ в основном предназначены для резки плоских материалов, часто комплектуются вакуумным столом и обычно подключаются к системам аспирации (для сборки пыли при обработки). Шпиндели таких станков работают на высоких скоростях – от 15 000 об / мин и выше. Преимущества фрезерный станков на базе схемы

роутер, это возможность создавать любых геометрические объекты из мягких материалов. В настоящие время практически все фрезерные станки с чпу работающие по 3-м осям, можно доукомплектовать 4-й осью (поворотным устройством). Т.е. получается некий симбиоз 3-х осевого фрезерного станка и токарного станка. В результате, вы сможете на такой станке выполнять токарную обработку. Например создавать – балясины и другие цилиндрические объекты.

Вертикально фрезерные станки с чпу

Фрезеры используются для обработки более твердых материалов, чем роутеры.

Фрезерные станки с ЧПУ выполняют практически ту же функцию, что и роутеры с ЧПУ.

Тем не менее, есть несколько важных различий между этими двумя типами станков. Во-первых, если роутеры в основном используются для резки более мягких материалов, фрезерные станки обычно используются для резки металлов.

Хотя они также используют вращающиеся режущие инструменты – фрезы, их скорости намного медленнее, около 10 00 об / мин или меньше.

В отличие от роутеров, которые имеют стационарный стол, столы фрезерных станков обычно перемещаются в системе координат XY. В результате станок имеет ограничения размера рабочего поля по XY. Шпиндель станка, тем временем, движется по линейной оси над заготовкой, что увеличивает высоту зазора по оси Z. Это особенность позволяет фрезерным станкам резать более толстые материалы и делает пригодными для резки неправильные детали различной формы.

Станки токарной группы

Как роутеры, так и фрезерные станки

используют движущийся инструмент, опускающийся на неподвижную часть.

Токарные станки работают по противоположному принципу:

токарный станок вращает заготовку против неподвижного режущего инструмента. Таким образом, токарные станки используются для создания цилиндрических, сферических или куполообразных деталей. Во время обработки, заготовка закреплена на место и вращается, в то время как режущий инструмент только контролирует глубину разреза. Поэтому детали, изготовленные с помощью токарного станка, обычно симметричны.

Доступны токарные станки с

горизонтальной и вертикальной конфигурацией. Эти станки выполняют примерно одну и ту же функцию:

вертикальный токарный станок по сути является обновленной версией своего горизонтального аналога. Вертикальные токарные станки подходят для более тяжелых, больших и более геометрически-несовершенных деталей и занимают меньшую площадь. Тем не менее, очистка стружки легче с горизонтальными токарными станками, т. к. на вашей стороне гравитация.

Горизонтальные токарные станки также больше подходят для обработки длинных отверстий, и, как правило, они более жесткие и менее вибрирующие .

Станки плазменной резки

Плазменный резак с ЧПУ работает путем резки электропроводящих материалов струей горячей плазмы. Используемая плазма создается станком из сжатого газа, обычно состоящего из кислорода, воздуха и других веществ. Когда струя плазмы прорезает материал, она образует электрическую цепь обратно в резак. Электричество, проходящее через плазму, создает жар, необходимый для расплавления заготовки.

По сравнению с традиционными инструментами для резки металла, плазменные резаки обеспечивают более чистую резку и обработку. Плазменные резаки идеально подходят для реза листового металла, металлических пластин, болтов и труб, среди многих других металлических предметов.

Лазерные станки (граверы) с чпу

Наряду с

резкой, лазерные станки с ЧПУ также могут быть использованы для гравировки.

Аналогично плазменным резакам, лазерные резаки с ЧПУ работают, фокусируя лазерный луч CO2 на заготовке.

Этот лазерный луч затем плавит, сжигает или испаряет материал. В отличие от плазменных резаков, которые обычно используются для резки металла, лазерные резаки используются с широким спектром материалов, включая дерево и пластик. Например, вы можете даже создать свою собственную лазерно-гравированную доску из дерева, используя лазерный резак.

Лазерные резаки с ЧПУ более точны и потребляют меньше энергии, чем плазменные резаки при резке листов стали или алюминия. Тем не менее, в то время как плазменные резаки отлично подходят для резки материалов различной толщины, лазерные резаки не так хорошо подходят для резки более толстых листов металла. Как плазменные, так и лазерные резаки имеют широкий спектр применения. Подробнее про применение лазерных станков в бизнесе вы можете посмотреть в данном видео:

Гидроабразивные станки с числовым управлением

По сравнению с плазменными горелками и лазерными лучами, струя воды может показаться не очевидным кандидатом для механической обработки. Однако гидроабразивные резчики занимают важное место в тяжелой промышленности. Обработки детали происходит струей воды под высоким давлением, которая может чистой, либо смешана с абразивом. Машины только для воды часто используются для резки более мягких материалов, таких как дерево или резина, в то время как абразивные струи способны резать камень и сталь.

Есть несколько преимуществ выбора гидроабразивных резаков по сравнению с плазменными или лазерными резаками.

Во – первых, гидроабразивные резаки считаются более экологически чистыми, и часто используют небольшое количество воды. Между тем они по-прежнему способны резать более твердые материалы и делают это с высокой степенью точности – до 0,13 мм. Они также предотвращают деформацию, связанную с нагревом, которая может возникнуть при использовании лазерных или плазменных резаков, что помогает сохранить целостность заготовки .

Хотя тяжелая промышленность, как правило, является крупнейшим пользователем гидроабразивной резки, настольные версии этих машин сейчас выходят на рынок. Благодаря меньшим размерам возросло удобство использования, и теперь гидроабразивные резаки теперь могут работать так же легко, как и роутеры и фрезеры, с которыми мы все знакомы .

Электроэрозионные станки чпу

Электроразрядные машины используют искры для сварки или прорезания электропроводящих материалов.

Электроразрядная обработка (EDM), обычно называемая искровой обработкой, и выполняется путем удаления материала из заготовки использованием серии электрических разрядов (искр). Эти разряды быстро происходят между двумя электродами, разделенными диэлектрической жидкостью и подверженными воздействию электрического напряжения.

Есть два основных процесса, с помощью которых происходит EDM.

Первый — это обработка проводом. В этом процессе одножильный металлический провод вместе с деионизированной водой прорезает металл с помощью тепла от электрических искр. Провод EDM позволяет пользователям обрабатывать сложные детали из твердых проводящих материалов.

Второй процесс – обработка погружением. В этом процессе две металлические детали, погруженные в изолирующую жидкость, соединяются с источником тока. Когда ток включен, между двумя металлическими деталями возникает электрическое напряжение. Объединение этих частей приводит к разрядке напряжения, что приводит к искровому разряду. Эта искра заставляет металлическую часть нагреваться до точки плавления.

Обычно, данная технология используется для обработки твердых металлов, которые сложно обрабатывать другими методами. Распространенные области применения EDM – в производстве форм и штампов. Аэрокосмическая, автомобильная и электронная промышленность все чаще обращаются к EDM для производства прототипов и деталей малого объема.

Координатно-шлифовальные станки с чпу

Принимая во внимание, что другие типы станков , перечисленные в этой статье , в основном используются для резки заготовки , основное применение шлифовальных станков заключается в создании точной обработки. Существует широкий спектр шлифовальных станков с ЧПУ, каждый из которых служит определенной цели.

Поверхностные шлифмашины помогают создать гладкую поверхность на плоской поверхности, удаляя загрязнения и оксидную плёнку. Между тем, цилиндрические шлифовальные станки работают аналогично токарному станку и улучшают цилиндрические поверхности. Инструмент и шлифовальные станки отличаются тем, что они помогают заточить фрезы и резцы инструмента. Для создания самих инструментов можно использовать 5-осевую шлифовальную машину.

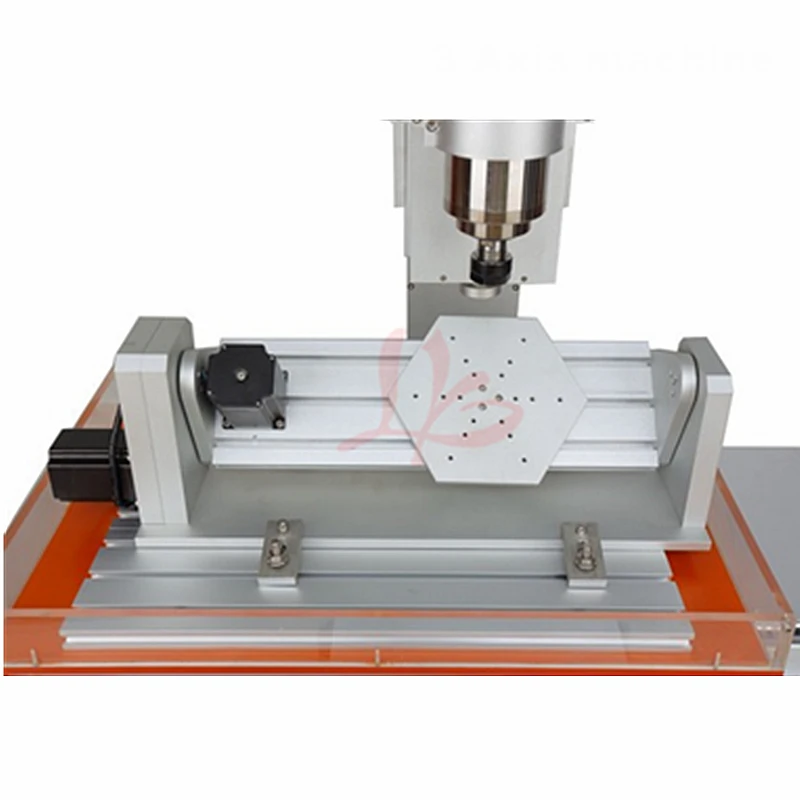

5-ти осевые и более фрезерные станки с ЧПУ

Помимо стандартных оси X, Y и Z, многоосевые станки имеют дополнительные оси вращения.

Недавно станки с ЧПУ вышли за рамки традиционных 3-х осей и теперь способны к многоосевой обработке. Это означает, что они могут выполнять вращательное и поступательное движение. На многоосевых станках может быть от 4 до 9 осей. Дополнительные оси уменьшают необходимость вручную поворачивать заготовку во время обработки, что обеспечивают лучшую обработку поверхности, и упрощает изготовление сложной детали.

Многие перечисленные выше типы станков с ЧПУ теперь имеют многоосные модификации, включая роутеры, фрезеры и шлифовальные станки. Дополнительные оси увеличивают скорость производства и приближают нас к цели «сделано за раз» больше, чем любой другой процесс. Тем не менее, эти машины имеют больше движущихся частей, чем 3-осевые, что означает больший износ и большую вероятность столкновения с инструментом.

Плоттеры

Плоттеры представляют собой давнюю форму станков с числовым управлением и выполняют функцию механического печатающего устройства. Они следуют компьютерным инструкциям и направляют ручку, кисть, нож или другой инструмент рисования по поверхности. Хотя струйные принтеры вытеснили эти машины во многих отношениях, плоттеры все еще присутствуют. Фактически, в январе 2017 года был выпущен XPlotter, станок с ЧПУ, который сочетает в себе технологии черчения, резки, гравировки, фрезеровки и перемещения, доказывая, что черчение еще не умерло. В данный момент времени по состоянию на 2019 год, основное применение плоттера это резка материалов по заранее заданной программе и широкоформатная печать .

Робот-манипулятор (Роботизированная рука)

Один из малоизвестных типов станков с ЧПУ, машины для захвата и размещения делают то, что написано в их названии. Используя вакуум или специальные зажимы, они поднимают компонент, а затем перемещают его в нужное положение, следуя G-коду. Также называемые технологиями монтажа на поверхность, эти машины в основном используются в производстве, где происходят рутинные операции . Роботы манипуляторы работают на очень высоких скоростях.

Можно подытожить нашу статью фразой о том, что каждый станок полезен в своей конкретной специализированной нише, но большинство из них позволяют закрывать целый спектр попутных задач.

Что ж, а на этом у нас все! Надеемся эта статья была для Вас полезна!

Заказать фрезерные станки с ЧПУ или задать свои вопросы и узнать статус Вашего заказа, вы можете

По электронной почте: [email protected]
По телефону: 8(800)775-86-69 (бесплатно по РФ)
Или на нашем сайте: http://3dtool.ru

Не забывайте подписываться на наш YouTube канал:

Подписывайтесь на наши группы в соц.сетях:

INSTAGRAM

ВКонтакте

Facebook

Типы станков с ЧПУ

ЧПУ расшифровывается как «Числовое Программное Управление».

Это значит, что станком управляет не рабочий, который крутит штурвалы, дёргает за рычаги и нажимает кнопки, а программа, которая загружена в блок управления станка. Станку по-прежнему нужен человек, но лишь как обслуга: загрузить деталь, загрузить программу, выгрузить деталь, почистить, смазать.

Компьютер станка управляет всеми рабочими инструментами с помощью электрических, гидравлических, пневматических приводов. По сути, такие станки – это самые примитивные промышленные роботы, работающие по строго заданной программе.

Для современных станков программы, чаще всего, создаются в CAD-программах – чертежи, 3D модели будущих деталей переводятся в машинный язык, который понимает компьютер станка и переводит в сигналы управления на приводы оборудования.

Применение на производствах оборудования с ЧПУ позволило добиться следующего

высокой точности и качества готовых деталей;
абсолютной повторяемости для серийных изделий;
простоты перенастройки на изготовление других деталей;
экономии материалов и электричества;
сведение к минимуму влияния человека.

Содержание:

Многокоординатные обрабатывающие центры
Фрезерные станки
Токарные станки
Штампы, просечные станки
Шлифовальные станки
Станки плазменной резки
Станки лазерной резки
Гидроабразивные станки
Электроэрозионные станки

Многокоординатные обрабатывающие центры с ЧПУ

Чаще всего бывают 5-ти осевыми. То есть, обработка выполняется в автоматическом режиме в любых плоскостях.

Это самые совершенные машины, способные изготовить детали очень сложной формы. Такой станок имеет различные сменные инструменты в барабанах (свёрла, фрезы, пилы и проч.). В соответствии с программой, станок выбирает нужный инструмент или несколько инструментов сразу и обрабатывает заготовку в заданных плоскостях.

В большинстве случаев, для полного цикла обработки сложной детали, достаточно однократной загрузки, что сокращает время на изготовление.

Существенным минусом такой машины является её огромная дороговизна – как при покупке, так и при эксплуатации. А в случае поломки и необходимости обслуживания, процесс производства полностью останавливается.

Фрезерные станки с ЧПУ

Это всем известные станки для обработки металла путём фрезерования – снятия слоя вращающейся фрезой с неподвижной детали (деталь может перемещаться, а фраза оставаться на месте, но сама деталь не вращается в классическом станке).

В отличие от классического «ручного» станка, здесь управление на себя берёт электроника.

Бывают простые и наиболее дешевые станки – 3 осевые.
Бывают 4, 5, 6 осевые – но это уже обрабатывающие центры, о которых речь шла выше.

Основные виды операций для обычного фрезерного станка с ЧПУ:
– выборка металла заданной формы – создание углублений, уступов;
– сверление;
– торцевание;
– нарезание резьбы.

Токарные станки обрабатывают детали совершенно различных форм и размеров, являются наиболее универсальным обрабатывающим оборудованием.

Токарные станки с ЧПУ

Как и все станки с ЧПУ, токарные также управляются компьютером. Предназначены для обработки цилиндрических деталей. Вращается сама заготовка, а инструмент закреплён на подвижных приводах.

Основные виды выполняемых работ:
– обточка до нужного диаметра в заданных местах заготовки;
– сверление по продольной оси;
– нарезание наружной и внутренней резьбы;
– торцевание;
– шлифовка, полировка.

Штампы, просечные станки с ЧПУ

Такие станки имеют стол, над которым в двух координатах перемещается головка с инструментом. По заданной программе инструмент продавливает, просекает, пробивает отверстия, углубления, выемки, вид, форма и расположение которых зависит от чертежа и от используемого инструмента и режима работы.

Можно получать как самые утилитарные листы с круглыми отверстиями по всей поверхности, так и любые декоративные рисунки, созданные с помощью разных видов отверстий.

Шлифовальные станки с ЧПУ

Данные станки применяются для обработки поверхностей с заданной высокой точностью, чего невозможно достичь при использовании оборудования с ручным управлением.

Станки плазменной резки с ЧПУ

Данный вид оборудования заменил ручную резку там, где требуется точность и повторяемость. Станок имеет стол определённого размера и двухкоординатную подвижную систему с плазменной горелкой.

Станки лазерной резки с ЧПУ

Станки для лазерной резки изначально были оборудованы ЧПУ и являются наиболее совершенными машинами для резки металлов и любых других листовых материалов.

Состоят из стола и 2 координатной подвижной системы с лазерным резаком.

С помощью таких станков получают очень качественный рез, а также детали любой формы на плоскости.

Гидроабразивные станки с ЧПУ

По назначению и общей компоновке такие станки подобны лазерным и плазменным режущим машинам: тоже есть рабочий стол для размещения листового материала, тоже есть двухкоординатная подвижная система. Рабочим инструментом является головка с форсункой, из которой с большой скоростью под большим давлением выходит струя воды с абразивными частицами.

Применяется для резки таких деталей и из таких материалов, которые по заданию не должны подвергаться термической обработке.

Электроэрозионные станки с ЧПУ

Существование такого оборудования без ЧПУ невозможно.

Электроэрозионная обработка заключается в испарении микроскопических участков заготовки короткими электрическими разрядами. Согласно программе станок в нужный момент подаёт на электроды импульсы заданной длительности и мощности. Электрические разряды как бы «выгрызают» деталь из заготовки.

Заключение

Мы вкратце познакомились с самыми распространёнными станками с ЧПУ, применяемыми в промышленности.
На нашем собственном производстве все станки для обработки металлов оснащены числовым программным управлением. Это позволяет нам изготавливать высокоточные и качественные детали для вентилируемых фасадов. Также мы принимаем заказы на обработку от организаций и иных заказчиков.

Мы предоставляем услуги металлообработки в Минске на нашем производстве:

металлообработка ЧПУ
фрезеровка алюминия Минск
перфорация листового металла
гибка металла на прессе
порошковая покраска металлических изделий

Что такое программное обеспечение для ЧПУ?

Что такое ЧПУ?

ЧПУ — это аббревиатура, обозначающая числовое программное управление. Станки с ЧПУ бывают разных форм и размеров, и они часто используются в качестве первого этапа в процессе изготовления компонента или детали путем удаления материала. Как только деталь разработана в программном обеспечении CAD, программное обеспечение CAM (автоматизированное производство) используется для создания траекторий движения инструмента, которые представляют собой инструкции для станка с ЧПУ о том, как перемещать деталь во время производства.

Программное обеспечение CAM, такое как Autodesk Fusion 360, используется для создания цифрового файла (программы ЧПУ), содержащего все инструкции, необходимые для управления работой станка. Программное обеспечение CAM используется для определения всего процесса обработки и часто использует цифровой двойник станка, режущих инструментов и заготовок, которые будут использоваться.

Fusion 360 — это система CAD/CAM для обработки на станках с ЧПУ

Платформы, такие как Autodesk Fusion 360, объединяют CAD и CAM, чтобы максимально связать процессы проектирования и производства, поскольку при создании проекта инженеры должны учитывать производственный процесс с самого начала. начало процесса. После того, как станок с ЧПУ подготовлен путем загрузки исходного материала, деталь отправляется на резку, а также любые инструменты, которые могут использоваться в процессе обработки. Наконец, траектории превращаются в G-код, который используется для управления движениями станка и создания готового продукта в конце процесса. Рабочее пространство «Производство» в Fusion 360 отвечает за интерпретацию траекторий инструментов и их экспорт в виде G-кода для использования станком с ЧПУ.

4 наиболее распространенных метода обработки с ЧПУ

ЧЕРНОВАЯ ОБРАБОТКА
Первым шагом во многих операциях обработки с ЧПУ является удаление как можно большего количества материала. Узнайте, как помогает Autodesk Adaptive Clearing.
Посмотреть видео (3:42 мин.)
2-ОСЕВОЕ И 3-ОСЕВОЕ ФРЕЗЕРОВАНИЕ
Узнайте, чем 2-осевое фрезерование отличается от 3-осевого, а также преимущества 3-осевой обработки с ЧПУ.
Посмотреть видео (2:46 мин.)
ОБРАБОТКА ПО 3+2 ОСЯМ
Позиционная 5-осевая или 3+2-осевая обработка может предложить многие преимущества одновременной 5-осевой обработки без дополнительных сложностей или высоких затрат.
Посмотреть видео (3:23 мин.)
ТОКАРНАЯ ОБРАБОТКА
Токарная обработка, хотя и является ЧПУ-обработкой, сильно отличается от фрезерной обработки. Выясни как.
Посмотреть видео (1:16 мин.)

Четыре наиболее распространенных метода фрезерования с ЧПУ

Станки с ЧПУ широко классифицируются в зависимости от количества задействованных осей и способа их перемещения.

2.5 AXIS
2,5-осевое фрезерование создает призматические элементы на различных уровнях Z. Несмотря на то, что станок движется только по 2 осям одновременно, программное обеспечение CAM по-прежнему используется, поскольку создаваемые формы могут быть сложными и высокоточными.
3 AXIS
3-осевое фрезерование использует все три оси одновременно. Программное обеспечение используется для создания этих траекторий, поскольку поверхности часто бывают сложными.
4 AXIS
4-осевое фрезерование добавляет одну ось вращения к 3-осевому фрезерованию. Это полезно, когда детали имеют форму, близкую к цилиндрической, и может использоваться для создания сложной геометрии или доступа к нескольким частям вокруг заготовок, таких как надгробная плита.
5 AXIS
Одновременная 5-осевая обработка использует все 5 осей одновременно, что позволяет фрезеровать сложные формы с высокой точностью. Для программирования этих станков с ЧПУ требуется программное обеспечение CAM, поскольку движение очень сложное.
