Какие бывают дюбеля: Виды дюбелей, их назначение и правильный выбор

alexxlab | 30.06.1998 | 0 | Разное

Содержание

Какие бывают дюбеля для гипсокартона: классификация по видам

Современный материал гипсокартон является достаточно хрупким, поэтому и нуждается в наличии особых крепежей. Гипсокартоном принято выравнивать поверхность стен, потолков, делать ниши. Чтобы закрепить на потолке светильник либо повесить на стену полку, понадобится дюбель для гипсокартона. Какие виды его применяются в строительстве, и в чем состоят особенности монтажа, мы расскажем сегодня.

Что такое дюбель

Гипсокартон зачастую еще величают сухой штукатуркой. Этот облицовочный материал не рассчитан на удерживание массивных предметов. Для крепежа на него повсеместно используют дюбель. Необходимость при выполнении строительных и ремонтных работ закреплять в гипсокартонных листах тяжелые по весу предметы потребовала определить принцип действия такого крепежа. Он объясняется очень просто – в хрупкую гипсовую среду вводят имеющий плотное неподвижное соединение с гипсом сердечник. По виду такая конструкция похожа на клепку. Давление в подобном соединении распределено равномерно. Особенности конструкции предусматривают возможность демонтажа поддерживающих шурупов либо саморезов.

Какие есть виды для ГКЛ

Таких дюбелей, предназначенных для ГКЛ, было изобретено 4 вида, каждый из которых обладает своими особенностями и достоинствами. К ним относятся дюбель дрива, молли, бабочка, а также гвоздь.

Одним из видов дюбелей, которые нужны для ГКЛ, является дрива. Он бывает выполнен из сплава цинка, то есть является металлическим, или изготовленным из нейлона либо полиэтилена – то есть пластиковый. Последний используется чаще, поскольку имеет более низкую стоимость.

Принцип крепежа: в готовое отверстие диаметром около 6 мм вставляется дюбель, который врезается в лист крестовой насадкой. Далее саморез либо шуруп вкручивается в крестовидную щель, расположенную внутри дюбеля.

При выборе самореза важно знать, что длина для пластика составляет 23 мм, а для металла – 33 – 44 мм. Важна и толщина предмета, который будет фиксироваться. Для монтажа пластмассового дюбеля часто предлагается специальная бита-насадка. Нагрузка на вырыв изделия из материала составляет для пластика минимум 25 кг, а для металла – где-то 32 кг.

Достоинствами этого типа крепежа специалисты называют отсутствие необходимости наличия свободного места за листом, низкую стоимость изделий.

Далее мы остановимся детальнее на основных 3 видах креплений для гипсокартона.

Дюбель-гвоздь

Чтобы разместить на стене легкую по весу полочку либо фоторамку, можно взять обычный дюбель – гвоздь.

Помните, что такое крепление сможет выдержать только небольшой вес. Если требуется повесить вещи потяжелее, вместо него рациональнее будет использовать дюбель-бабочку или иные типы крепежей.

Гвоздь предназначен для стационарного крепежа изделия и не подлежит демонтажу. На гипсах его принято применять для сквозного монтажа дверных коробок, карнизов, плинтусов, кабельных реек. Для монтажа вставляют в отверстие, в которое молотком следует вколотить гвоздик. Явным преимуществом такого типа крепежа принято считать минимальное время, потраченное на его монтаж.

Бабочка

Дюбель бабочка для гипсокартона – классический вариант крепежа, применяемый при работах с сухой штукатуркой. Крепеж провести легко – в подготовленное отверстие вставляют сначала дюбель, а затем вкручивают саморез.

Изделие получило название бабочка, поскольку имеет свойство при закручивании раскрываться в свободном пространстве и с обратной стороны упираться в поверхность крылышками. Принято оборудовать особыми манжетами, которые смогут препятствовать его прокручиванию. Самыми распространенными, применяемыми в строительстве, являются изделия размером 9*13 мм и 10*50 мм. Во время приобретения они предлагаются в сложенном виде. Для полноценного раскрытия потребуется саморез, имеющий длину не более 55 мм.

Использование бабочки вполне может ограничиваться пространством за листами гипсокартона. Признан облегченным вариантом дюбеля молли для ГКЛ. Бабочка способен выдержать вес до 28 кг. Расчеты на возможный вырыв изделия обычно приводятся для стенового листа размером 12,5 мм. То есть на потолочный лист с толщиной в 9,5 мм необходимо применить соответствующие крепежи и производить расчеты с определенными поправками.

Молли

Дюбель с интересным названием молли очень напоминает внешне всем известный зонтик. У них даже похож принцип действия. Такого рода изделия обладают готовыми кольцами и крепежными крючками. Отлично подходит, если вы планируете, к примеру, повесить люстру либо другой предмет на гипсокартонном потолке. Ему свойственно, раскрываясь в пустом пространстве, расположенном за листом, распределять равномерно нагрузку на огромную площадь. Таким образом, повесить большую люстру не составит труда даже новичку.

Чтобы ускорить монтаж, принято использовать специальные щипцы. Надежно удерживается в конструкции благодаря эффекту распирающей консоли. Для него необходимо сверление. Возможно использование изделия этого типа не только для гипсокартона, но и для крепежа в практически любых полых конструкциях.

Особенности монтажа

Гипсокартон является мягким материалом, поэтому при работе с ним требуется ограничивать усилие шуруповерта. Нельзя использовать режим перфоратора, когда вы приступите к сверлению отверстия для дюбеля. Если стена уже облицована плиткой, то нужно просверлить в ней отверстие, которое соответствует по размерам толщине дюбеля. Лучше в данной ситуации взять дюбель MOLLY. Сверлить следует сверлом, обладающим победитовым наконечником.

Самым быстрым в плане крепежа считается дюбель DRIVA. Он имеет огромные плюсы – лист не нужно сверлить, поэтому целостность обратной стороны не будет нарушена. В отличие от него, для MOLLY понадобится предварительное сверление и применение специальных клещей. Еще не каждый новичок с первого раза осилит правильное открытие такого дюбеля с обратной стороны листа. Дюбель, названный в честь красивого насекомого, тоже требует предварительно провести процедуру сверления, и считается средним по скорости крепежа и количеству затраченных усилий.

Таким образом, для гипсокартона допустимо брать любой из вышеперечисленных видов дюбелей, при этом обязательно учитывая, сколько весит закрепляемый предмет.

Видео «Дюбели для гипсокартона бабочка»

Это видео демонстрирует принцип действия дюбеля бабочка. Посмотрите, как с его помощью сделать навеску на стену из гипсокартона.



Какие бывают виды распорных дюбелей

От качества креплений зависит прочность готовых конструкций и их срок службы. Дюбель позволяет надежно зафиксировать саморез в основании. Рассмотрим подробнее виды крепежа.

Типы распорных дюбелей

Изделия этой категории бывают шипованными и рельефными. Такая особенность позволяет изделию входить в стену, крепко фиксируясь в ней за счет давления изнутри. От формы и материала, из которого изготовлен крепеж, зависит область их применения.

Дюбели из пластика в форме сверла с легкостью ввинчиваются в мягкие и крошащиеся поверхности, но нуждаются в усилении крепления с помощью металлических шпилек.

Тарельчатые модели используются для крепления теплоизоляционного слоя на фасадах зданий. Большая шляпка надежно и крепко фиксирует минеральную вату, полистирол и пенопласт, не повреждая их.

Дюбель распорный с шипами применяется для проведения ремонтно-строительных работ любой сложности. Отличительная черта изделия – множество шипов, которые покрывают практически всю рабочую поверхность. Благодаря такой конструкции в виде «ежика» обеспечивается прочное и качественное сцепление.

Трехраспорный вариант изготавливается из пропилена красного цвета. Изделие имеет четыре сечения по диагонали, которые облегчают установку. Используется для монтажа тяжелых конструкций на твердую поверхность из камня, бетона или кирпича. Наличие трех распорных зон помогает этому креплению выдерживать повышенные нагрузки.

Преимущества распорного дюбеля

  • повышенная устойчивость к химическому воздействию;
  • поглощение вибраций;
  • поперечные зубья блокируют вращение крепежного элемента во время установки;
  • профилированные зубья хорошо фиксируются в пористой или пустотелой основе.

Распорные дюбели изготовливаются из нейлона или пропилена. Нейлоновые изделия стоят дороже и подходят для проведения работ как снаружи, так и внутри помещения. Полипропиленовые распорные дюбели нельзя подвергать воздействию низких температур, поэтому крепеж используется только внутри помещения.


6х60 мм, 6х80 мм, 8х60 мм, 8х80 и другие размеры

Большой популярностью стали пользоваться дюбель-гвозди, если нужно произвести быстрый монтаж к бетонной, кирпичной поверхности. Главный плюс при работе с данным крепежом – это быстрая установка, достаточно подготовить отверстие, установить в него дюбель и забить молотком.

Технические характеристики

Конструкция дюбель-гвоздя представляет собой две детали – это гвоздь и гильза (дюбель). Гильза имеет вид цилиндра, изготовленного из пластика или стали. По бокам находятся распорные усы, которые расправляются при установке гвоздя.

Технические характеристики дюбель-гвоздя соответствуют стандартам ГОСТа, при этом допускаются незначительные отклонения параметров – изменение размеров диаметра, веса, длины или строения крепежа. Изготавливаются дюбеля из стального прута, сплав которого должен быть устойчив к различным нагрузкам. Твердость изделия варьируется от 54 до 56 HRC (по Роквеллу).

Допустимая кривизна стержня менее 5 сантиметров – 0,1 миллиметр, стержня больше 5 см – до 0,15. Кончик шурупа должен равномерно и плавно переходить в стержень, не иметь зазубрин, трещин и сколов, а его притупленность должна быть не больше 0,8. На поверхности крепежа допускаются следы от зажимов, использующихся при обработке.

Если дюбель имеет рифленую поверхность, расстояние между гранями может быть до 0,8, а глубина между ними не выше 0,15.

Поверхность гвоздя обрабатывается защитным слоем цинка, толщиной не менее 6-7 микрометров. Нагрузка в зависимости от диаметра, от длины крепежа и материала, в который был вбит дюбель, может быть разной. Нужно учитывать плотность основания, с которым предстоит работать, а также как и в какой плоскости будет происходить монтаж – вертикальной или горизонтальной (пол, стена, потолок). На гвозде находится несимметричная нарезка или резьба, которая не должна затруднять его ввод в гильзу, но благодаря ей гвоздь нельзя вытянуть или выкрутить.

Сами дюбеля изготавливают из пластика – полипропилен, нейлон, полиэтилен.

Они выдерживают поверхности из бетона – 200-450 килограммов, из кирпича – 150-400 килограммов. Так же, как и гвозди, они могут выпускаться из стального прута, такие крепежи применяются как тяжеловесные и выдерживают нагрузку до 5 тонн. Цвет пластика может быть белым, черным, серым, синим, красным и оранжевым.

Размерный ряд видов

Согласно стандартам дюбеля изготавливают диаметром – 5, 6, 8, 10 мм. Есть и не такие распространенные, например 4 мм. Длина варьируется от 20 до 150 мм, Размер дюбель-гвоздя подбирается согласно параметрам конструкции. Для условного обозначения в маркировке указываются два значения, первый – это диаметр, второй – длина. Наиболее популярный размерный ряд крепежей – 4х20, 4х40 мм, 5х30, 5х40 мм, 6х30, 6х35, 6х40, 6х50, 6х52, 6х60 мм, 6х70 мм, 6х80 мм, 6х100 мм, 8х40, 8х50, 8х60, 8х80 мм, 8х100 мм, 10х50, 10х60, 10х80, 10х100 мм, 10х120 мм, 10х160 мм, 12х60, 12х70, 12х80 мм.

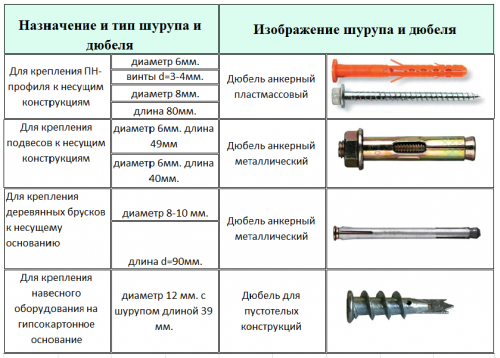

Также размеры метизов можно определить с помощью таблиц, в которых указаны все необходимые параметры для каждого типа.

Дюбель-крепежи подразделяются на виды.

  • Зонтик (или фасадный). Отличается шляпкой большого размера и длиной. Предназначен для фиксации больших слоев изоляции. Гвоздь может быть сделан из стали или ударопрочного пластика.
  • Химический. Крепление происходит за счет клеевой капсулы. Есть химический дюбель ампульного и инжекционного типов.
  • КВТ (или крепеж для газобетона). При монтаже происходит нарезание резьбы, но сам материал основания не разрушается. Может выдерживать нагрузку от 400 до 600 килограммов.
  • Универсальный. Предназначен как для поверхностей имеющих пустоты, так и для цельных. При установке гвоздя гильза «скручивается» и образует своеобразный узелок, обеспечивающий надежное сцепление и фиксацию.
  • Молли (или складной пружинный) дюбель. Выполнен из стали и при установке «складывается», монтируется в тонкие и пустотелые стены. Также в народе его могут называть дюбель-бабочка.
  • Распорный. Имеет дополнительные крепежные усы, может быть трехраспорный, четырехраспорный и шестираспорный. Гвоздь с резьбой забивается молотком.
  • Рамный. Его отличительная черта – форма нераспорной части, она удлиненная.
  • Металлический для бетона. Для крепежа лучше всего использовать специальный пистолет, но можно произвести монтаж вручную. Отверстия нужно подготавливать заранее.

Стоит отметить, что некоторые модели идут в комплекте с шайбой для уплотнения.

Правила выбора

Перед тем как приобрести дюбельный крепеж, нужно узнать в какую поверхность он будет монтироваться. Немаловажный параметр при выборе – это диаметр и длина крепежа. Чем они больше, тем большую нагрузку он выдерживает. Здесь же учитывается толщина, плотность поверхности и наличие пустот.

Например, для плинтуса подойдут самые ходовые универсальные дюбеля с диаметром 0,6 сантиметров и длинной до 8 сантиметров. Это одно из надежных креплений, но если потребуется демонтаж конструкции, могут возникнуть проблемы. Нужно помнить, что перед установкой наносится вся необходимая разметка для крепления на стене и под отверстия на плинтусе, которые в дальнейшем будут высверливаться заранее.

Диаметр отверстий должен быть равен диаметру дюбеля.

Для унитаза с малыми габаритами установка с помощью дюбелей будет самым практичным вариантом. В комплекте с метизами должны идти резиновые шайбы или прокладки. Здесь также нужно измерить поверхность и нанести разметку, куда будет вставляться крепеж. Далее просверливается дрелью отверстие в плитке, а после строительным перфоратором в бетоне. Для утеплителя и пенопласта подойдут фасадные экземпляры, в их основании находится специальная зубчатая нарезка, благодаря которой дюбель-гвоздь надежно крепится к основанию.

В качестве крепежа для телевизора, для настенной прихожей, для навески кухни, полок и другой мебели, которая будет устанавливаться в вертикальной плоскости, лучше воспользоваться металлическими гвоздями для газобетона или рамными.

Также неплохой вариант – распорный дюбель, он не будет повреждать или разрушать стену при монтаже.

В следующем видео вы узнаете о видах, характеристиках и особенностях монтажа дюбель-гвоздей.

размеры, вес и монтаж. 105 фото лучших крепежей и их применение

Закрепить материал к основанию – задача несложная. Главное знать, как сделать это правильно. Один из этапов строительных работ является крепление чего-либо к поверхности. И тут можно разделить методы фиксации элементов на:

  1. Клейкие материалы, которые обеспечат сцепление.
  2. Специальные крепежные изделия.

Сегодня мы предлагаем узнать вам о втором варианте. Крепежные системы считаются самым надежным способом смонтировать предмет к таким поверхностям, как: кирпич, бетон, камень. Они обеспечат высокий уровень теплоизоляции, устойчивость к перепадам температуры, долговечность и стойкость к влаге. Поэтому, если вы затеяли проводить колоссальный ремонт или постройку нового здания и хотите найти надежный способ укрепить конструкцию, читайте материал в нашей статье.

Одним из основных крепежных элементов является дюбель. Он позволяет зафиксировать шурупы, саморезы на любых специфических поверхностях, которым не удастся самостоятельно удержать крепления. Их разделяют на разные виды и классификации, а применяются дюбеля практически на всех этапах строительных работ. Чтобы понять, какой вид крепления необходим в вашей ситуации, предлагаем ознакомиться со способами применения и классификациями дюбелей.

«Современные саморезы стали использоваться не так давно. Вначале 1990 года дюбелями впервые начали укреплять гипсокартон. Первые металлические изделия были привезены из Америки».

Что такое дюбель

Дюбель – это крепление, одна из его частей которого, вставленна в основу. Он дает возможность совершить монтаж на любой твердой поверхности. Модели, которые продают современные производители, имеют широкий спектр использования. Благодаря ему удастся закрепить материал в тяжелый и пористый бетон, в природный камень, гипс, кирпич, шлакобетон.

Если говорить терминологическими словами, то дюбель — своеобразная гильза или втулка. Он не способен образовать надежное крепление, но четко зафиксирует материал в стене. Дюбель вкручивают или вбивают, при этом изделие изменит свою форму и станет шире. Таким образом, надежно укрепит материал.

Состоит из 2 частей:

  • Нераспорная – одна из частей, находится наверху изделия и при монтаже не меняет форму.
  • Распорная — когда шуруп проходит в гильзу, эта часть меняет свою форму и расширяется. За счет расширения втулки сжимаются стенки отверстия, а сила трения становится больше. Данная часть крепления формирует крепеж.

Какие бывают дюбели?

На строительном рынке представлен огромный ассортимент дюбелей. Они отличаются размерами, конструкцией, материалом. Поэтому у покупателей иногда возникает вопрос, какой дюбель выбрать? Рассмотрим популярные разновидности.

Полипропиленовый. Он считается универсальным, так как помогает в работе с поверхностями из любых материалов (начиная бетоном и заканчивая натуральным камнем).

Дюбель-гвоздь. Его используют при установке пластиковых окон, профилей из металла и т.п. Создается из полипропилена.

Нейлоновый дюбель. Обладает специальными крепежными усиками, что помогает крепко удерживаться внутри стенки. Для подобных деталей подбираются саморезы, диаметр которых составляет от 0,03 до 0,18 сантиметров.

Для гипсокартона. Если нужно прикрепить что-либо на поверхность из пористого бетона или гипсоволокна, то стоит выбрать именно эту разновидность. Деталь создается из металла или пластика. Если использовать металлический распорный дюбель, то не нужно сверлить отверстие, поскольку его конец является перовым сверлом.

«Зонтик». Популярная разновидность, применяющаяся в процессе обустройства тепловой изоляции из полистирола или минеральной ваты. Создаются из пластика или оцинкованного металла.

Рамный дюбель. Металлическая деталь, которая применяется в процессе установки дверей и окон. Кроме того, его применяют для закрепления обшивки, закрывающей слой тепловой изоляции.

Хомут. Визуально напоминает петлю. При его создании используется нейлон или пластик. Отличительная черта – «усики» по бокам, обеспечивающие надежное крепление.

Деталь облегчает монтаж электрической проводки. С ней легко работать. Достаточно просверлить отверстие нужного размера, а потом провод прижать дюбелем. Края последнего вставляют в отверстие. Подходит для крепления гофротруб маленького диаметра.

Какие бывают виды дюбелей и их применение

Крепление достаточно разнообразно, как для монтажа, так и на модификацию. Состоит изделие из различных материалов, которые применяются для определенных поверхностей. В строительных работах очень важно понимать, какой крепеж и для какой поверхности будет надежным и выдержит внутреннюю нагрузку.

Главным ограничением считается:

  1. Толщина
  2. Возможное эксплуатационное давление.

Поэтому не стоит думать, что если изделие изготовлено из метала, то оно выдержит тяжелую нагрузку. Нет, этого будет недостаточно и лучше воспользоваться анкерами. Собственно про это мы сейчас и расскажем.

Виды дюбель шурупов по изготовлению и применению:

Полипропиленовый Подходит для работы с камнем и кирпичом. Изделие выглядит достаточно просто, тем не менее, применяется намного чаще, чем остальные виды. Славится своей дешевизной и простым использованием. Когда вы вкручиваете саморез, материал дюбеля мотается на металл, за счет этого способствует закреплению и фиксации конструкции.
Распорный универсальный дюбель Его производят из полипропилена, но в отличии от полипропиленового дюбеля имеет уникальные распорки. Они позволяют удерживаться внутри любой конструкции.
Гвоздь дюбель Отлично справится с креплением окон, решеток, различных плинтусов, кабель каналов, металлических профилей. Сам дюбель делают из нейлона, при этом его основание из стали.
Гипсокартонный дюбель

Бабочка дюбель

Изготовлен специально для монтажа элементов в гипсокартон или гипсоволокна, применяют и для пористого бетона. Главным плюсом является простая установка, ведь нет необходимости сверлить лишние отверстие. Сам кончик и есть первым сверлом, которое справится с проделыванием дырки в поверхность.

Один из самых крепких видов дюбелей. Его покупают для проведения тяжелых монтажных работ. Он выдерживает колоссальные нагрузки, даже если стены пустотелые. Изготавливают только из литого металла.

Зонтик-дюбель С вопросами установки теплоизоляции обращаются к зонтик дюбелям. Его производят либо из пластика, либо из металла. Дюбель способствует равноправному распределению нагрузки, которая удерживает крепление в пустотелой поверхности.
Рамный дюбель Не самый покупаемый и известный вид, тем не менее, область применения металлического изделия достаточно специфична. С его помощью монтируют оконные и дверные коробы, укрепляют обшивку через штукатурку.

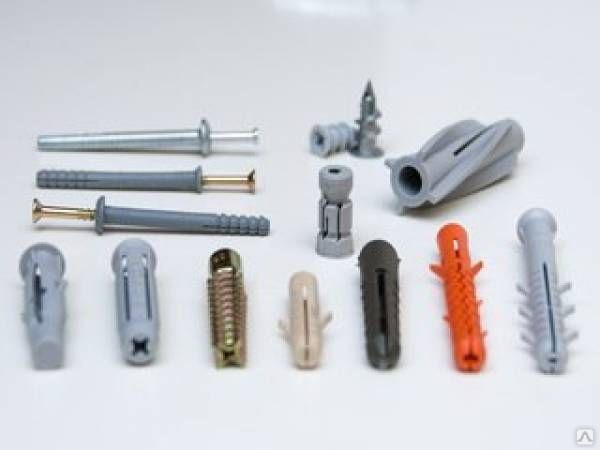

Виды дюбелей, фото

В строительных магазинах представлен широкий выбор разнообразных изделий. Но нужно понимать, что каждое из них подойдет для решения конкретных задач. Существует несколько разновидностей данных элементов:

  • Полипропиленовые.
  • Распорные.
  • Для работ с гипсокартоном.
  • Нейлоновые.
  • Юстировочные.
  • Типа «бабочка» и «зонтик».
  • Дюбель-гвоздь.
  • Рамные и т. д.

Разберем основные виды дюбелей и их применение.

Классификация дюбелей

Классификацию дюбелей распределяют по 3 аспектам. Какой вид монтажа? Какой материал изготовления? Где будет применяться? Озвучим основные факты о классификации каждого аспекта.

  1. Вид монтажа. Принцип работы дюбеля в монтаже очень прост. Речь идет не об углубление шурупа в поверхность, а установка самой втулки. Есть 2 вида монтажных работ. Предварительный – крепление фиксируют в основание, а материал прилегает к нему. Сковозной – проход крепежа сквозь слой какого-либо материала или между пустотой.
  2. Материал. Втулку могут изготавливать, как из пластмассы, так и из металла. Пластмассовые изделия стоят в разы дешевле, при этом также долгосрочно служат и не теряют своих свойств. Металлические дюбели покрывают антикоррозийным покрытием. Они надежны, но цены на них значительно выше.
  3. Область применения. Конечно, стоит учитывать материал поверхности, но и не забывать про особенности креплений, их эксплуатационные характеристики. Есть дюбели общего применения, которые подходят везде. И специальные – ограниченная область применения.

Разновидности дюбелей

Все потребности строительного рынка восполняют три вида конструкций зонтиков – их основное отличие состоит в материале анкера.

Из оцинкованной стали

Металлические грибки

Металлический дюбель для крепления утеплителя отличается повышенной прочностью по сравнению с его аналогами из полимеров. Но его использование ограничено высокой теплопроводностью металла, что негативно сказывается на эффективности работы теплоизолирующего слоя.

Рекомендуем: Ламинат на стену: способы крепления и пошаговые инструкции

Дюбель из стали становится мостиком холода, который снижает общую теплопроводность всей конструкции. Несмотря на наличие оцинковки модели с металлической сердцевиной неизбежно подвергаются коррозии, пятна которой могут проступать даже сквозь штукатурку на фасаде, что портит весь экстерьер. Стоимость дюбеля с металлическим гвоздем в полтора раза больше, чем пластикового.

Из пластика

Пластиковые зонтики

Пластиковые элементы крепления утеплителя к стене изготавливаются из полиамида, нейлона и полипропилена. Это обусловливает их основной плюс – невысокую цена, тогда как характеристики прочности не на высоте.

Такой вариант крепежа для теплоизоляции можно применять на бетонных поверхностях, как вариант, пластиковое крепление утеплителя неплохо фиксирует минвату к кирпичной стене.

Если утеплитель достаточно тяжелый, а стена выполнена из вспененного бетона или имеет полости, то пластиковые зонтики лучше не использовать.

Как работает дюбель, для чего нужен дюбель?

Для чего нужен дюбель? — Чтобы надежно закрепить соединения в местах, куда добраться шуруповертом невозможно применяются дюбель гвозди. Также, изделия широко используется благодаря скорости монтажных работ. Ведь монтажные гвозди быстро проникают в поверхность и не требуют особой разметки. Их применяют для крепления материала на любую поверхность, будь то кирпич, бетон, дерево. Строители подчеркивают, что дюбель гвозди удобны с совместным использованием монтажного пистолета. Это в разы увеличивает стойкость и долговечность конструкции по отношению к теплоизоляции и звукоизоляции.

Надеемся, мы помогли вам убедиться, что дюбель это разносторонние изделие, которое можно применять практически на всех этапах строительных работ. Поэтому, если вы хотите совершить оптовый заказ на любой вид данных креплений, перейдите в каталог товаров, найдите необходимую втулку и сделайте заказ.

Дюбеля для теплоизоляции Пеноплэкс

Дюбеля для теплоизоляции, так называемые парашюты или

тарельчатые дюбеля – это элементы точечного крепежа утеплителя к основанию. Они идеально подходят для монтажа фасадной минеральной ваты, пенопласта и пенополистирола. Являются неотъемлемой частью системы утепления фасада здания, без них не обойтись.

Строение дюбеля, а именно плоская широкая головка, которая имеет сходство с тарелкой (отсюда и еще одно название дюбель тарельчатый) обеспечивает плотную фиксацию теплоизоляции к основанию. Места крепления дюбелями остаются незаметными. При этом дюбель не утопает в теплоизоляционных материалах, а ровно держится на поверхности.

Выбор дюбеля в зависимости от материала

В зависимости от тяжести утепляемых конструкций, материалов и высотности для дюбелей применяются металлические либо пластиковые стержни (гвозди).

Дюбель для теплоизоляции со стержнем из металла предназначен для тех случаев, когда для утепления используются более тяжеловесные материалы. Прочность металла обеспечивает плотный и долговечный крепеж. При применении дюбеля с металлическим стержнем рекомендуется использовать термоголовку, для того, чтобы избежать потери термоизоляционных свойств и коррозии.

Если же используются теплоизоляционные материалы с небольшим весом, то можно обойтись вставкой из пластика. Пластиковый стержень для дюбеля подходит как для крепления сплошных плит, так и для отделочных материалов с внутренними пустотами.

Размеры дюбелей

Дюбеля для теплоизоляции бывают следующих размеров: 10х90, 10х100, 10х110, 10х120, 10х140, 10х160, 10х180, 10х200, 10х220, 10х260, 10х300 с различной фасовкой по 400, 500, 1000 штук, как с пластиковым гвоздем (IZO) так и металлическим оцинкованным гвоздем (IZM), а также с термоголовкой (IZL-T) и современный фасадный стеклопластиковый гвоздь (IZS).

Как правильно выбрать длину дюбеля

Правильный выбор длины дюбеля для теплоизоляции осуществляется по формуле: толщина утеплителя + толщина клея + длина распорной части крепежа (минимум 40 мм) + отклонения фасада от вертикали.

Как установить дюбеля

Дюбель фасадный устанавливается просто и быстро. Монтаж дюбелей начинается с разметки утеплителя. После этого на отмеченных участках делаются отверстия диаметром 10 мм. Затем в отверстия вставляется дюбель, утеплитель плотно прижимается к основанию, далее вставляется металлический или пластиковый стержень и забивается молотком.

Для того чтобы утепление фасада было качественным и прослужило долго, рекомендуется использовать дюбеля, так как теплоизоляционные плиты в зависимости от марки и состава ведут себя по-разному. Прочное крепление стройматериалов к утеплителю обеспечит отличный микроклимат внутри помещений.

В прайсе указана розничная цена. Для уточнения оптовой цены звоните +7 (911) 734-38-79, или оставьте заявку на ОБРАТНЫЙ ЗВОНОК.

какие бывают, где и как их можно применять. Разновидности и технологии использования.

Гвозди, шурупы, шпильки, гайки, дюбели… Без крепежных метизов не обойтись ни в строительстве, ни на производстве, ни в быту. Дюбель-гвоздь относится к наиболее популярным изделиям данной группы, поскольку обеспечивает надежность крепления при соединении разнообразных конструкций к бетонным, кирпичным и прочим типам оснований.

Что такое дюбель-гвоздь и его разновидности

По технологии установки и назначения дюбель-гвозди подразделяют два основных вида:

  • Для забивки вручную. Слагается изделие из специального гвоздя и собственно дюбеля. Модели могут быть оснащены стопорным бортиком и иметь распорную зону. В процессе забивания гвоздя распорные элементы создают жесткую и надежную фиксацию присоединяемого предмета к базовой конструкции. Применяют дюбели в ходе отделочных работ, когда крепят легкие конструкции из древесины, пластика и прочих материалов.
  • Для строительного пистолета. Дюбель-гвозди монтажные для профессионального инструмента состоят из гвоздя, имеющего широкую шляпку, и подвижной шайбы, расположенной в зоне острия. Используют при монтировании массивных тяжелых конструкций.

Дюбели представлены пластмассовыми и металлическими изделиями. Определенный вариант выбирают в зависимости от степени твердости базового материала.

Для изготовления синтетического корпуса применяют полиэтилен, полипропилен, полиамид, гвозди производят из стальных сплавов с защитным оцинкованным слоем. Они подходят для монтирования легких и небольших элементов.

Дюбель-гвозди для бетона металлические применяют, когда предусмотрено соединение тяжелых и сложных конструктивных элементов. Основой крепления является мощный стержень с заостренным концом, который снабжается стопорной шайбой. Наличие у гвоздя массивной шляпки предотвращает его западание вглубь основания. Для изготовления гвоздей служат высокопрочные марки стали. Дюбель-гвозди металлические с наличием резьбовых шпилек или болтов производят для конструкций, имеющих особенно большую массу (до 5 тонн).

Обычный образец дюбеля не годится для фиксации к поверхностям из пустотелых кирпичей и ячеистых бетонов, а также подобных по структуре материалов, поскольку распорный элемент в теле таких конструкций не закрепляется. Но разработаны и выпускаются специальные модификации изделий, ориентированные на крепление в газобетоне и даже в гипсокартонную обшивку. На распорном теле они имеют крупную резьбу, а острие выполнено в виде перистого сверла. Пользоваться таким крепежом удобно, его просто вкручивают в конструкцию отверткой без предварительного сверления отверстий.

Выпускают производители также фасадные дюбели, предназначенные специально для фиксации термоизоляционного слоя. Такие изделия снабжены у основания зубчатой пластиной.

Помимо привычных универсальных крепежей появилась на рынке и такая новинка, как инъекционный дюбель. Пользуются им следующим образом. В высверленное отверстие вставляют специальный анкер в виде сетки, вбивают дюбель, а через втулку с помощью шприца вводят состав, который быстро твердеет и оказывает давление, в результате чего сетка в теле конструкции расправляется.

Как забить дюбель в кирпичную конструкцию или бетон

Монтаж дюбелей ручной установки абсолютно несложный. Состоит он из следующих последовательных операций:

  • Сверление отверстий в точках крепления. Сверло должно соответствовать диаметру дюбеля. Отверстия выполняют глубиной равной длине крепежного элемента плюс 5 мм.
  • Удаление остатков материала из отверстия.
  • Установка дюбеля в подготовленную полость. Ударяя легонько молотком его постепенно погружают в отверстие. Прилегать деталь должна плотно к его стенкам.
  • гвоздя. Если он имеет резьбу, то гвоздь вкручивают, вооружившись отверткой.

При использовании монтажного пистолета нет необходимости выполнять отверстия в стене. С его помощью пристреливают дюбель-гвоздь сквозь закрепляемую конструкцию, надежно фиксируя ее к базовой поверхности. Такой метод не только ускоряет и упрощает работу, но и избавляет от пыли и мусора, которые появляются при работе с дрелью или перфоратором.

Какие факторы учитывают, выбирая изделия

При выборе крепления ориентируются на следующие позиции:

  1. Величину нагрузки непосредственно на дюбель-гвоздь, базовую конструкцию и монтируемый элемент.
  2. Характер нагрузки, которая бывает стационарной или динамической.
  3. Вид и свойства материала (кирпич, камень, бетон, газобетон и прочие).
  4. Тип фиксации.
  5. Вид конструкции (потолок, несущие стены, перегородки).

Типоразмеры

В выборе крепежного изделия важную роль играют его размеры, которые маркируются цифровым обозначением. Первая цифра указывает диаметр изделия в миллиметрах, вторая – его длину. Вариативность данных параметров достаточно велика: от 5×25 до 10×160. Каждый вариант дюбель-гвоздя имеет ограничения максимальной нагрузки.

Различные параметры и технические характеристики дюбелей регламентируются ГОСТом 28457-90. Допускаются некоторые изменений технических условий, однако существуют стандарты и нормы, которые должны строго соблюдаться. К ним относят:

  • материал производства;
  • минимальное и максимальное значение показателей искривления стержня;
  • толщина защитного оцинкованного слоя, которым покрывают гвоздь;
  • соблюдение норм несоосности стержня и диаметра шайбы.

В прочих характеристиках, указанных в ГОСТе допустимы изменения, если существуют обоснованные и проверенные технические условия.

Наиболее популярными среди потребителей считаются нейлоновые дюбели разного диаметра (2 – 16 мм), имеющие резьбу. Их применяют для стандартных базовых поверхностей из кирпича и бетона. Они без проблем выдерживают стационарные нагрузки в пределах 200 – 450 кг.

При монтировании профиля оптимальным вариантом считается крепеж размера 6×40 мм. Для фиксации разнообразных предметов к стеновым и потолочным конструкциям в крупнопанельных домах рекомендуют использовать дюбель-гвозди 6×60, 60×80 мм.

Как вытащить дюбель

Ремонт в квартире обязательно предусматривает отделку стен: оштукатуривание, оклейку обоями. Прежде чем приступить к таким работам следует очистить поверхность от торчащих гвоздей и дюбелей. В том случае, когда дюбели выступают из тела стены вместе с гвоздем, такая операция не представляет сложностей. Сначала крепеж расшатывают, а затем резко выдергивают плоскогубцами из конструкции.

Нередко хозяева сталкиваются с тем, что конструкции, ранее закрепленные на стене, давно сняты, гвозди выпали, а пластмассовые элементы остались. Чтобы их вынуть можно действовать различными способами. Например, вкрутить подходящий по диаметру саморез и попытаться выполнить действия аналогичные предыдущему способу. Или постараться высверлить его дрелью. Но нередко такие маневры не приводят к нужному результату: дюбель не извлекается. Строители часто оставляют пластиковый элемент, вбивая его в стену, предварительно срезав шляпку, а затем шпатлюют поверхность.

Случаются ситуации, когда гвоздь при забивке в бетонную стену ломается и частично остается в дюбеле. Как быть в этом случае? Понадобится паяльник или газовая горелка. Пластиковый элемент дюбеля нагревают, чтобы он стал мягким, пластичным, и выдергивают крепеж пока полиэтилен вновь не затвердел. Достигнуть желаемого результата не всегда получается с первого раза, поэтому операцию можно повторить еще и еще раз.

Огромный ассортимент разных видов и размеров дюбель-гвоздей позволяет использовать их для различных целей. И сделать надежным крепление металлических конструкций или деревянного бруса к бетону, кирпичной кладке, зафиксировать штукатурную сетку, монтажную планку, плинтус и многие другие элементы.

Как забить дюбель гвоздь в стену

Дюбели используются для крепления разнообразных предметов к поверхностям из различного материала. Они являются необходимыми крепежными элементами, без которых не обходится ни один ремонт.

Содержание




Какие бывают дюбеля

Разнообразие видов дюбелей достаточно велико, причем, для каждой конкретной работы служат определенные дюбели. Все дюбели можно условно разделить на две основные категории: распорные и универсальные. Дюбели распорного типа работают по принципу расширения материала втулки, находящейся в отверстии. Втулка дюбеля обычно изготовлена из прочной пластмассы, а сердечник может быть металлическим или пластиковым. Применяются для твердых полнотелых поверхностей.

Какие бывают дюбеля для пустотелых материалов? Это универсальные дюбели, которые сворачиваются в плотный нейлоновый узел при вкручивании сердечника, заполняя собой все имеющиеся пустоты. Встречаются также дюбели для крепления утеплителей, имеющие широкие шляпки.

Длина дюбелей находится в пределах 2-12 сантиметров, а их диаметр составляет 0,4-2 см.

Пластиковый дюбель распорный


Втулка в таких дюбелях изготовлена из полипропилена, нейлона или других подобных материалов. Она имеет рельефную поверхность, различные усики и выступы, удерживающие дюбель в стене. Пластиковый дюбель распорный имеет сердечник, длина которого превышает длину втулки. Сердечник имеет резьбу или конусообразные выступы, удерживающие его в материале втулки во вкрученном состоянии.

Какой вес выдерживает дюбель

При выборе вида дюбеля нужно ориентироваться на такой показатель как максимально-возможная эксплуатационная нагрузка. При этой нагрузке дюбель не разрушится в процессе эксплуатации в статическом режиме. Также важен показатель рекомендуемой нагрузки. Все эти данные должны указываться производителем дюбеля. В зависимости от того, какой вес выдерживает дюбель, подбирают его длину и диаметр. Разумеется, чем дюбель длиннее и толще, тем большую нагрузку он может выдержать. Также многое зависит от материала поверхности. Например, на пенобетоне никакой дюбель не выдержит значительный вес. Он просто выйдет из своего отверстия.

Как забить дюбель гвоздь

Наиболее популярен в строительстве дюбель-гвоздь, который используется для любых материалов. Качественное крепление с его помощью можно обеспечить лишь при соблюдении определенных условий. Как забить дюбель гвоздь в твердую поверхность правильно? Для обеспечения целостности материала нужно следить за тем, чтобы расстояние между дюбелем и краем поверхности составляло не менее длины дюбеля.

В материале перфоратором пробивается отверстие. Диаметр сверла или бура должен быть равен диаметру дюбеля. А вот глубина отверстия должна превышать длину дюбеля на значение, равное диаметру дюбеля. Отверстие очищается от пыли каким-либо длинным и тонким предметом, либо продувается воздухом. После этого в отверстие вставляется пластмассовый дюбель и утапливается в нем заподлицо с поверхностью. Крепежный элемент в виде самореза или гвоздя с конусными насечками вкручивается отверткой или шуруповертом в пластмассовую втулку до упора. Сердечник плотно распирает втулку в отверстии, предотвращая выдвижение или поворот дюбеля. Этому также способствуют усики и выступы на самой втулке.

Не рекомендуется забивать сердечник молотком, так как это может привести к разрыву втулки и необходимости повторной установки дюбеля. Правильно закрепленный в твердом материале дюбель-гвоздь практически невозможно вырвать со своего места.

Для чего нужны дюбели в бетоне? – Rampfesthudson.com

Для чего используются дюбели в бетоне?

Дюбели

расположены в поперечных швах гладких бетонных покрытий со швами (JPCP) и используются для передачи нагрузки между отдельными плитами, уменьшения дефектов и повышения производительности.

Как прикрепить дюбель к бетону?

Штифтовые стержни обычно размещаются на середине плиты и должны быть параллельны поверхности дорожного покрытия и направлению движения.Центр дюбеля должен быть ниже стыка. Если размещение дюбеля отклоняется от желаемого положения, говорят, что оно смещено.

Что такое плиточные дюбеля?

Дюбели вставляются в поперечные усадочные или строительные швы бетонных покрытий и помогают передавать нагрузку между отдельными плитами. Дюбели допускают горизонтальное перемещение плит при усадке в период времени после укладки бетонного покрытия и при перепадах температуры.

Что такое стальной дюбель?

Дюбель представляет собой цилиндрический стержень, обычно изготовленный из дерева, пластика или металла.Стержни для дюбелей часто нарезают на короткие отрезки, называемые дюбелями. Дюбели обычно используются в качестве структурного усиления при изготовлении шкафов и во многих других областях, включая: Опоры для мебельных полок.

Какого размера бывают дюбели?

Дюбельные стержни обычно имеют ширину от 3,175 мм (1/8 дюйма) до 50,8 мм (2 дюйма), но могут достигать ширины 304,8 мм (12 дюймов). Обычно они имеют длину от 304,8 мм (12 дюймов) до 2,4 м (9431/64).

Какой длины должны быть бетонные дюбеля?

18 дюймов
Штифты обычно имеют размер от 32 до 38 мм (1.от 25 до 1,5 дюймов) в диаметре, 460 мм (18 дюймов) в длину и на расстоянии 305 мм (12 дюймов) друг от друга.

Когда следует забивать бетон дюбелями?

Стержни для дюбелей уменьшают дефекты швов и трещины в углах Это уменьшает деформацию и напряжение соединения, а также предотвращает растрескивание углов. В идеале дюбели вставляются на глубину середины плиты и покрываются разрушающим сцепление веществом.

В чем разница между дюбелями и арматурой?

В чем разница между стяжками и дюбелями на бетонной проезжей части? Анкерные стержни представляют собой деформированные арматурные стержни или соединители, используемые для удержания граней жестких плит в контакте для поддержания блокировки заполнителя.Дюбельные стержни представляют собой гладкие круглые стержни, которые в основном служат средством передачи нагрузки на бетонные швы.

Почему в бетонном покрытии используются дюбели?

Основным преимуществом дюбелей является передача нагрузки без ограничения горизонтальных движений швов из-за температурного и влажностного расширения и сжатия в бетонных плитах. Кроме того, дюбели играют роль в поддержании вертикального и горизонтального выравнивания плит.

Как выглядит штифт?

Установочные штифты представляют собой простые прямые сплошные штифты, которые обычно имеют скошенные концы для облегчения вставки и выравнивания.Слева направо: стальной дюбель и деревянный рифленый дюбель. В качестве застежек используется множество видов булавок. Эти дюбели имеют фаски на каждом конце, чтобы обеспечить возможность вставки и выравнивания.

Как квадратные дюбели используются в бетоне?

В сочетании с квадратным дюбелем сжимаемая пена внутри вертикальных краев Square Dowel Clip™ обеспечивает активацию соединения и свободное горизонтальное движение бетона без ограничений. При использовании этой системы в свежем бетоне для крепления дюбелей к деревянной опалубке можно использовать наши устройства для выравнивания квадратных дюбелей.

Какой размер дюбеля вам нужен для бетонной плиты?

Обычно для плит толщиной от 5 до 6 дюймов и от 7 до 8 дюймов используются квадратные дюбели размером 3/4 дюйма x 14 дюймов и 1 дюйм x 16 дюймов, расположенные на расстоянии 14 дюймов от центра.

Почему в строительстве используются дюбели из стальных пластин?

Используйте пластинчатые дюбели на строительных стыках, чтобы уменьшить риск случайного растрескивания. Дюбели из стальных пластин несут нагрузку через строительный шов, поддерживают вертикальное выравнивание между соседними плитами и допускают усадку бетона как перпендикулярно, так и параллельно шву.

Какой дюбель лучше круглый или квадратный?

Квадратные стержни для дюбелей Стержни для дюбелей представляют собой более традиционный подход к передаче нагрузки, однако наши квадратные стержни для дюбелей «Permasleeve» обладают значительными преимуществами по сравнению с круглыми дюбелями, поскольку они обладают большей устойчивостью к изгибу и сдвигу.

Что такое дюбель-бар и почему они важны для бетонного проекта? – Реокрит | Цены на бетон | Поставщики бетона и стали

Бетон является популярным материалом для строительства тротуаров.Чтобы обеспечить прочное дорожное покрытие, способное выдержать интенсивное движение, строители используют дюбели. Выбор высококачественных дюбелей гарантирует прочность и долговечность. В этом посте мы рассмотрим, что такое дюбель-бар и для чего его используют при строительстве тротуаров. Продолжайте читать, чтобы узнать больше об использовании дюбелей в бетонных проектах.

Что такое дюбель?



Дюбель представляет собой короткий стальной стержень, часто устанавливаемый в бетонные плиты. Использование дюбелей в проектах по бетонированию обеспечивает механическое соединение без ограничения горизонтального перемещения.Дюбели достаточно прочны, чтобы уменьшить прогиб и нагрузку на суставы, что повышает эффективность бетонных плит. Как правило, дюбели используются при строительстве бетонных покрытий, но их также можно использовать при строительстве здания для дополнительной прочности.

Каковы преимущества применения дюбелей?



Дюбельные стержни обеспечивают множество преимуществ для любого строительного проекта. Вот основные причины использовать их при устройстве дорожного покрытия.

1.Дюбельные стержни передают нагрузку, не ограничивая горизонтальные движения швов.

Учтите, что бетон расширяется при нагревании и сжимается при охлаждении. Поэтому летом дорожное покрытие, скорее всего, будет расширяться, а зимой – сжиматься. Всякий раз, когда происходит изменение температуры, бетонные плиты перемещаются горизонтально. Дюбельные стержни равномерно передают тепло, не ограничивая результирующее горизонтальное перемещение.

2. Увеличивает несущую способность плит

Стальные дюбеля помогают повысить прочность бетонной поверхности.В идеале бетон устойчив к сжатию, но имеет низкую прочность на растяжение и пластичность. Без стальных дюбелей бетонные покрытия не будут сопротивляться силам сжатия. Стальные дюбели обеспечивают хорошее сцепление бетонной поверхности с бетоном. Кроме того, стальные дюбели расширяются и сужаются при изменении температуры, обеспечивая достаточную несущую способность.

3. Штифтовые стержни уменьшают дефекты соединения и растрескивание углов

Короткие стальные стержни обеспечивают механическое соединение между плитами и позволяют им принимать на себя часть нагрузки.Это уменьшает деформацию соединения и напряжение, а также предотвращает растрескивание углов. В идеале дюбели вставляются на глубину середины плиты и покрываются разрушающим сцепление веществом. Это предотвращает склеивание и помогает дюбелям передавать нагрузку на соседнюю плиту.

Как правильно выбрать дюбель?

Первое, на что следует обратить внимание при покупке стальных стержней с дюбелями, — это размер. Обычно размер дюбеля зависит от толщины дорожного покрытия. Обычно дюбели имеют длину 1 метр и диаметр от 16 до 25 мм.Кроме того, дюбели часто располагают на расстоянии 300 мм друг от друга, чтобы обеспечить надлежащий уровень прочности.

Помимо размера, важно проверить материал, из которого изготовлены дюбели. Стальные дюбели обеспечивают высокий уровень прочности, гарантируя долговечность. Поэтому заказывайте дюбели у опытного поставщика стали в Брисбене.

Заключение

Дюбельные стержни являются важной частью строительного проекта. Чтобы дюбели приносили пользу вашему проекту, убедитесь, что вы используете высококачественную сталь.Reocrete является ведущим поставщиком дюбелей для любого проекта.

Дюбель-бары – Pavement Interactive

Дюбельные стержни представляют собой короткие стальные стержни, которые обеспечивают механическое соединение между плитами, не ограничивая горизонтальное движение шва. Они повышают эффективность передачи нагрузки, позволяя выходной плите принять на себя часть нагрузки до того, как нагрузка фактически превысит ее. Это уменьшает совместную деформацию и напряжение в плитах подхода и выхода.

Рисунок 1. Штифтовые стержни (фиолетовые стальные стержни) размещаются в местах, где будут поперечные швы готового покрытия PCC.Здесь стержни прикреплены к «клеткам», которые представляют собой минималистичные стержневые конструкции, предназначенные для удержания дюбелей в нужном месте до того, как они будут уложены бетоном. Клетки не выполняют никакой функции, кроме помощи при первоначальном выравнивании. Штифты обычно имеют диаметр от 32 до 38 мм (от 1,25 до 1,5 дюйма), длину 460 мм (18 дюймов) и расстояние между ними 305 мм (12 дюймов). Конкретные положения и номера различаются в зависимости от штата, однако типичное расположение может выглядеть так, как показано на рис. 1. Для предотвращения коррозии дюбели покрыты либо нержавеющей сталью (рис. 2), либо эпоксидной смолой (рис. 3).Штифтовые стержни обычно вставляются на глубину середины плиты и покрываются веществом, разрушающим сцепление, чтобы предотвратить прилипание к PCC. Таким образом, дюбели помогают передавать нагрузку, но позволяют соседним плитам расширяться и сжиматься независимо друг от друга. На рис. 3 показано типичное расположение дюбелей на поперечном конструктивном стыке.

Рис. 2. Штифты с покрытием из нержавеющей стали/ (эпоксидное покрытие только на концах)

Рис. 3. Штифты на строительном стыке – зеленый цвет соответствует эпоксидному покрытию.

Опросы

Осмотр дюбеля

Вопросы
  • Используете ли вы гладкие дюбели с эпоксидным покрытием в бетонных покрытиях?
  • Вы в последнее время извлекали гладкие дюбеля из бетонного покрытия? Если да, то в каком состоянии они были вообще?
  • Сталкивались ли вы с проблемами ржавчины при использовании гладких дюбелей с эпоксидным покрытием? Если да, то как долго они находились на месте и была ли ржавчина причиной разрушения швов дорожного покрытия?
  • Используете ли вы гладкие дюбели без эпоксидного покрытия? Если да, то какие покрытия вы используете и какой процент ваших гладких дюбелей покрыт чем-то другим, кроме эпоксидной смолы?
  • Дополнительные комментарии:
  • Хотите ознакомиться с скомпилированными результатами этого опроса?
Результаты

Осмотр дюбеля

Дюбельные стержни с эпоксидным покрытием, используемые в бетонных покрытиях из портландцемента — Кентукки, DOT

Вопросы
  • Используете ли вы гладкие дюбели с эпоксидным покрытием в бетонных покрытиях?
  • Вы в последнее время извлекали гладкие дюбеля из бетонного покрытия? Если да, то в каком состоянии они были вообще?
  • Сталкивались ли вы с проблемами ржавчины при использовании гладких дюбелей с эпоксидным покрытием? Если да, то как долго они находились на месте и была ли ржавчина причиной разрушения швов дорожного покрытия?
  • Используете ли вы гладкие дюбели без эпоксидного покрытия? Если да, то какие покрытия вы используете и какой процент ваших гладких дюбелей покрыт чем-то другим, кроме эпоксидной смолы?
Результаты

Дюбельные стержни с эпоксидным покрытием, используемые в бетонных покрытиях из портландцемента

Для чего используются деревянные дюбели

Дюбели обычно используются в качестве структурного усиления при изготовлении шкафов и во многих других областях, включая: Опоры для мебельных полок.Подвижные игровые элементы (например, колышки). Вешалки для таких предметов, как одежда, кольца для ключей и инструменты.

Что можно сделать с деревянным дюбелем?

5 вещей, которые можно сделать с… деревянными дюбелями СОЗДАЙТЕ ВЕШАЛКУ. Фото: lumberjac.com. Нам нравится подход, который датские производители мебели We Do Wood применили к своей вешалке, изображенной здесь. СВЯЖИТЕ ВЕНОК. Фото: lowes.com. ВЗЛОМАТЬ ВИННУЮ СТЕЛЛАЖ. Фото: hgtv.com. МАГАЗИН ПОСУДА. Фото: bertch.com. ЛАГЕРЬ ТАБУРЕТ. Фото: woodandfaulk.com.

Какой смысл в деревянных дюбелях?

Дюбели используются для создания прочных и точных соединений в древесине.Они толще и прочнее, чем гвозди или шурупы, и поэтому менее подвержены поломке. Они обеспечивают более прочное соединение, чем просто использование клея, поскольку они вставляются в оба куска дерева, соединяемые вместе.

В какой мебели используются дюбельные соединения?

Дюбельные соединения часто используются в деревообработке и изготовлении различных предметов, таких как рамы, крепления для ножек столов и стульев, рамы для картин, деревянные шкафы, деревянные полки и деревянные стеллажи, среди прочего. Учитывая их уникальные особенности, их прочность превосходит любой другой соединительный элемент, что делает их лучшими.

Какой длины деревянные дюбели?

Длина: обычно имеются в наличии 3, 4, 5 и 6 футов. Длины большей длины, до 16 футов, доступны по специальному заказу. Породы: береза, дуб, клен, тополь являются наиболее доступными.

Что можно использовать вместо деревянных дюбелей?

Для сверхпрочного соединения, не требующего тщательной подгонки, попробуйте использовать эпоксидную смолу и стержень с резьбой вместо дюбелей и столярного клея. Просверлите отверстия в том же месте, что и для узла дюбеля, но сделайте отверстия примерно на 1 16 дюймов больше диаметра цельнорезного стержня.

Как работают дюбели?

Принцип забивания прост: небольшие круглые, но ровно вырезанные деревянные бруски, называемые дюбелями, вставляются в идеально совпадающие отверстия соответствующих досок, которые при склеивании образуют прочное и долговечное соединение по дереву.

Дюбели прочнее шурупов?

Прочность дюбеля Столярные изделия с дюбелями прочнее, чем столярные изделия с шурупами. Увеличенная поверхность клея, вызванная тем, что клей глубоко проникает в древесину, придает дюбелю большую удерживающую способность.Дюбели также имеют превосходную удерживающую способность в современных композитных материалах, таких как ДСП и фанера.

Когда в мебели использовались деревянные дюбеля?

Ранняя антикварная мебель была примитивно изготовлена ​​из твердых, часто повторно используемых кусков старой древесины. Конструкция антикварной мебели до начала 1700-х годов в основном строилась с использованием штифтовой конструкции (деревянных дюбелей) или простых врезных и шиповых соединений, также в предметах антикварной мебели были замечены стальные гвозди.

Можно ли использовать дюбели на фанере?

Деревянные дюбеля можно использовать по-разному.Их можно использовать со скошенными соединениями и соединениями встык, но я вижу, что они чаще всего используются в соединениях «край к лицу». И это касается не только фанеры! Вы даже можете использовать этот дюбель для соединения фанеры (или других пород дерева) с бетоном.

Для чего используются дюбели в тортах?

Дюбели необходимы для поддержки многоуровневых тортов, покрытых сахарной пастой (раскатывать глазурь), независимо от того, укладываете ли торты прямо друг на друга в «американском стиле» или используете столбы или разделители.

Для чего используются дюбели в бетоне?

Дюбели

расположены в поперечных швах гладких бетонных покрытий со швами (JPCP) и используются для передачи нагрузки между отдельными плитами, уменьшения дефектов и повышения производительности.

Какой длины должны быть дюбели?

Удвоение этой длины является общепринятым эмпирическим правилом для определения длины дюбеля. Например, если ваш самый короткий элемент имеет толщину 1 дюйм, и вы знаете, что самая безопасная глубина сверления составляет 3/4 дюйма, тогда следует использовать дюбель 1-1/2 дюйма.Длина 1-1/2 дюйма соответствует удвоенной толщине 3/4 дюйма. Чем длиннее дюбель, тем больше удерживающая сила.

Что такое дюбель в строительстве?

Введение. Дюбели вставляются в поперечные усадочные или строительные швы бетонных покрытий и помогают передавать нагрузку между отдельными плитами. Дюбели допускают горизонтальное перемещение плит при усадке в период времени после укладки бетонного покрытия и при перепадах температуры.

Какой вес может выдержать деревянный дюбель?

Назовите это от 50 до 60 фунтов с равномерным распределением… Если удилище удерживается только за один конец, а вес сосредоточен на другом, то вы можете успешно нагрузить около 10–15 фунтов, прежде чем оно сломается.

Из какого дерева делают дюбеля?

Деревянные дюбели обычно изготавливаются из твердой древесины, такой как бук и тополь, что делает их надежно прочными. Мы изучили рынок, чтобы найти лучшие стержни для дюбелей различной длины и диаметра; ознакомьтесь с нашими рекомендациями ниже.

Какой самый маленький дюбель?

Деревянные дюбели выпускаются в различных доступных на рынке размерах от 1/12 до 3 дюймов в диаметре и больше.

Будут ли дюбели гнить?

Обладая высокой устойчивостью к гниению, дюбели Rangate No-Rot идеально подходят для использования в любых проектах, подверженных воздействию влаги, тепла и холода, где со временем обычные дюбели могут выйти из строя и стать слабым местом всей конструкции.Он отлично подходит для окон, дверей и любой уличной мебели из массива дерева.

Можно ли использовать дюбели в МДФ?

Могу ли я использовать дюбели и клей вместо шурупов при изготовлении шкафов из МДФ? – Квора. Да, вы можете, и вы получите крепкие суставы. Основное преимущество свинчивания и склеивания заключается в том, что винты скрепляют соединения вместе по мере высыхания клея.

Насколько плотно должен сидеть дюбель?

Дюбели могут быть на несколько тысячных дюйма больше или меньше их указанного диаметра, оставляя их туго или свободно в сопрягаемых отверстиях.Вот простой способ убедиться, что дюбели плотно прилегают. Для дюбеля 1 4 дюйма, например, просверлите отверстие 1 4 дюйма в ломе. Пробная посадка дюбеля в отверстие.

Влияние расположения дюбелей на эксплуатационные характеристики гладкого бетонного покрытия с соединениями (JPCP) | International Journal of Concrete Structures and Materials

FE Model Development

В этом исследовании для моделирования использовалось коммерческое программное обеспечение конечных элементов ADINA (версия 9.1.1).Трехмерная конечно-элементная (КЭ) модель жесткого покрытия была разработана для изучения механизма передачи нагрузки на дюбельные стержни. Смоделированная секция состоит из трех плит с шириной поперечного шва 6,4 мм (0,25 дюйма), поддерживаемых слоем грунтового основания толщиной 254 см (100 дюймов), как показано на рис. 8. Ширина поперечного шва была выбрана с учетом расширения и сжатие плиты. Фиксированные граничные условия применялись для слоя грунтового основания в направлении z, а симметричные граничные условия использовались в направлениях x и y.

Рис. 8

Конечно-элементное моделирование JPCP с фактическим размером дюбеля.

Для бетонной плиты не учитывались никакие ограничения, чтобы допустить возможную потерю контакта из-за разницы температур в плите путем моделирования несвязанного состояния поверхности раздела между бетонной плитой и слоем грунтового основания с использованием контактных и целевых элементов. Контакт плиты со слоем земляного полотна удерживался только за счет собственного веса плиты. Модель интерфейса также способна отражать эффект трения со значением 1.В модели КЭ было принято значение 5 для коэффициента трения. Кроме того, состояние поверхности между дюбелем и окружающей плитой также было смоделировано с использованием контактной поверхности со значением коэффициента трения 0,6. Штифтовый стержень был ограничен весом плиты, а затем ему позволили скользить, когда сила, вытягивающая дюбельный стержень, была больше, чем ограниченная сила на поверхности дюбельного стержня.

На рис. 9 показано моделирование интерфейса и контактные элементы между плитой и слоем земляного полотна. Бетонная плита, слой земляного полотна и шпунтовые стержни были смоделированы набором 8-узловых шестигранных элементов с разным размером сетки.Чтобы точно отразить поведение дюбеля, была рассмотрена более мелкая сетка вокруг дюбеля и втулок. Длина наименьшего используемого элемента составляла 9,5 мм (0,375 дюйма) для дюбеля.

Рис. 9

Моделирование состояния интерфейса.

Механические и тепловые характеристики бетонной плиты характеризуются ее модулем упругости, коэффициентом Пуассона, коэффициентом теплового расширения и плотностью. При этом слой земляного полотна и шпунтовые стержни рассматривались как линейно-упругие материалы, характеризующиеся их модулем упругости и коэффициентом Пуассона.В частности, использование более мелкой сетки для трехмерного дюбельного стержня необходимо для точного учета скольжения дюбеля, передачи усилия сдвига и напряжения смятия в бетоне. В этом исследовании была смоделирована поверхность скольжения между бетоном и дюбелями, чтобы эффективно имитировать движение дюбеля с учетом температурного эффекта.

На рис. 10 показана сетка плиты и дюбеля, а также контурные графики напряжения смятия вокруг дюбелей. Типичный размер дюбеля и расстояние между дюбелями учитывались при диаметре 25 мм (1 дюйм), заделке 229 мм (9 дюймов) с обеих сторон и расстоянии между дюбелями 305 мм (12 дюймов), как показано на рис.10. В таблице 3 представлены свойства материалов, использованных в модели КЭ. Различные типы нагрузки, включая собственный вес бетонной плиты, нагрузки от колес и термические нагрузки, рассматриваются для определения критических напряжений в бетоне и дюбелях. Mackiewicz (2014) обнаружил, что положительные и отрицательные перепады температур способствуют развитию вертикальных напряжений вокруг дюбелей и растягивающих напряжений в бетонной плите. Таким образом, в этом исследовании в качестве приложенной нагрузки использовалась нагрузка на ось 98 кН (22 тысячи фунтов), которая представляет собой максимально разрешенный предел нагрузки для нагрузки на одну ось во Флориде, при положительном перепаде температур + 11.1 °C (+ 20 °F). Чтобы учесть наиболее тяжелые условия нагрузки, нагрузка на ось была помещена в угол плиты.

Рис. 10

Сетка из перекрытий и дюбелей и вид контура напряжения подшипника.

Таблица 3 Свойства материалов, используемых в модели конечных элементов.

Калибровка разработанной модели конечных элементов и определение параметров модели

В этом исследовании разработанная трехмерная модель конечных элементов была проверена с использованием бассейнов отклонения FWD, полученных из полевого разреза JPCP. Были использованы впадины прогиба FWD, вызванные нагрузкой в ​​12 тысяч фунтов, и для устранения эффекта ослабления дюбелей из-за возраста дорожного покрытия данные FWD, полученные сразу после строительства (т.т. е., начальное условие) использовалось для этой задачи. Бассейны прогиба FWD, вызванные нагрузкой 53 кН (12 тысяч фунтов), использовались для оценки характеристик передачи нагрузки на штифтовые соединения. Для аналитического отклоняющего резервуара для моделирования нагрузки FWD использовалась квадратная нагрузочная площадка размером 304,8 мм на 304,8 мм (12 дюймов на 12 дюймов) вместо круглой нагрузочной плиты диаметром 304,8 мм (12 дюймов). Этот набор тестов FWD был выполнен в дневное время, когда плита имеет тенденцию иметь положительный перепад температур и иметь полный контакт с грунтовым основанием в углу плиты.На рисунке 11 показано сравнение прогнозируемых аналитических бассейнов отклонения FWD и измеренных в ходе испытаний. Как показано на рис. 11, хорошее соответствие между измеренным и прогнозируемым бассейнами прогиба было указано в пределах разницы в 5%.

Рис. 11

Соответствие отклоняющей чаши поперек штифтового соединения.

Что такое дюбели? | Направляющие

Дюбельные стержни представляют собой короткие стальные стержни, которые устанавливаются в бетонные плиты для обеспечения механического соединения, не ограничивающего горизонтальное перемещение шва.Они предназначены для уменьшения прогиба и напряжения соединения при подходе и выходе из плиты за счет повышения эффективности передачи нагрузки. Как правило, дюбели используются в бетонных покрытиях.



Размещение дюбеля

Дюбельные стержни размещаются в поперечных стыках бетонного покрытия и всегда должны быть параллельны центральной линии. Половина стержня заделана в одну из бетонных плит, а оставшаяся половина приклеена к соседней плите. Штифтовые стержни обычно вставляются на глубину середины плиты и покрываются веществом, разрушающим сцепление, чтобы предотвратить прилипание к PCC.



Штифты и стяжки

На первый взгляд дюбели и анкерные стержни могут показаться очень похожими, но они играют разные роли в армировании бетона. Они оба значительно улучшают характеристики дорожных швов и снижают стоимость жизненного цикла. Однако анкерные стержни представляют собой деформированные арматурные стержни, которые предназначены для удержания лицевых поверхностей жестких плит в контакте для поддержания совокупного сцепления. Примечательно, что стяжки не используются в качестве устройств для передачи нагрузки.

Дюбельные стержни устанавливаются поперек поперечных стыков, а анкерные стержни устанавливаются поперек продольных стыков.Штифтовые стержни передают нагрузку с одной плиты на другую, а стяжные стержни предотвращают разделение дорожек и дифференциальный прогиб. Дюбельные стержни обычно представляют собой круглые, гладкие стальные стержни с эпоксидным покрытием, а стяжки – деформированную сталь с эпоксидным покрытием. Штифтовые стержни уменьшают дефекты соединения и растрескивание углов, а стяжные стержни уменьшают поперечное растрескивание.



Принадлежности для бетонных дюбелей

Существует ряд аксессуаров для бетона, специально предназначенных для использования с дюбелями. Например, заглушки для распорных стержней представляют собой жесткие трубы из ПВХ со сжимаемой заглушкой на одном конце, предназначенные для плотного прилегания к дюбелям в компенсационных швах.Люльки для дюбелей используются для поддержки дюбелей в деформационных и деформационных швах дорожных конструкций и плит перекрытий. Для предотвращения прилипания бетона к дюбелю устанавливается втулка дюбеля.



Дюбель Спецификация

Дюбельные стержни обычно имеют диаметр от 32 до 38 мм (от 1,25 до 1,5 дюймов), длину 460 мм (18 дюймов) и расположены на расстоянии 305 мм (12 дюймов) друг от друга. Дюбельные стержни могут поставляться с классами прочности 200, 500 и 600 в соответствии со стандартом BS 6744:2016. Этот европейский стандарт устанавливает требования и методы испытаний сплошных стержней из нержавеющей стали, используемых для армирования бетона.



Альтернативы дюбелям

Ассортимент соединителей DSD от Ancon представляет собой сборку из двух частей, которая предлагает некоторые преимущества по сравнению с простыми дюбелями. Не требуется сверление опалубки или бетона, что означает быструю и точную установку. Дополнительная защита не требуется, так как они изготовлены из коррозионностойкой нержавеющей стали.

Обладая низким сопротивлением трению и хорошей стойкостью к истиранию, дюбель Schöck Dorn типа SLD (тяжелый дюбель) обеспечивает постоянство соединения и движение без обслуживания, тем самым поддерживая несущую способность.Штифт передает нагрузки от одного конструктивного элемента посредством изгиба втулки и, таким образом, на другой конструктивный элемент. Срезные дюбели Schöck dorn экономичны и отличаются высочайшим уровнем надежности.



Преимущества дюбелей

Основным преимуществом дюбелей является передача нагрузки без ограничения горизонтальных движений швов, возникающих из-за температуры, а также расширения и сжатия бетонных плит. Дюбельные стержни также помогают регулировать вертикальное и горизонтальное выравнивание плит.



Автор Админ. Категория Армирование бетона. Впервые опубликовано Пт, 11 июня 2021 г. 12:00:00 +0100

11 вариантов использования деревянных дюбелей

Деревянные дюбели слишком часто кажутся одной из тех вещей, которые накапливаются в доме или мастерской — вы покупаете их для проекта, используете то, что вам нужно, а затем у вас остаются остатки, которые не имеют заметного применения. Внезапно, однажды вы посмотрите вниз и обнаружите, что они заняли целый угол и сидят, скорбно покрытые пылью, ожидая, когда вы придумаете, что с ними сделать.

Хотя может показаться заманчивым выбросить их на свалку и покончить с этим, деревянные дюбели на самом деле чрезвычайно полезны, и они могут быть более универсальными, чем вы думаете.

1. Дозатор для шнура, шпагата или веревки (в зависимости от толщины)

Прикрепите дюбель к деревянному диску или куску дерева, и вы получите удобный дозатор и органайзер для катушек шпагата и подобных материалов. (Вы можете использовать аналогичную базовую конструкцию, чтобы сделать веретено, если вы хотите прясть свои собственные волокна.)

2. Утяжелитель для подвешивания, портьеры или скатерти

Штифты отлично подходят для утяжеления низа текстиля, часто аккуратно вписываясь в нижний край без необходимости модификаций. Они предотвратят смещение ткани на ветру и сохранят ее устойчивость.

3. Органайзер для лент и упаковочных материалов

Ленты, упаковочная бумага и подобные предметы любят разворачиваться и создавать огромный беспорядок. Вы можете создать ленточную стойку с дюбелями, прикрепленными к подложке, и обернуть оставшуюся упаковочную бумагу вокруг дюбелей, чтобы создать плотный цилиндр (используйте съемную ленту, чтобы удерживать бумагу), чтобы ваша бумага не выходила из-под контроля, когда вы не используете Это.

4. Распределитель затирки

Если вы когда-либо укладывали плитку сложными узорами и в труднодоступных местах, то знаете, как сложно наносить затирку в этих маленьких углах. Этот старый дом рекомендует использовать дюбель для распределения раствора в этих областях, что позволит вам равномерно распределить его, не искажая себя во время работы над проектом плитки.

5. Ролик

Дюбели, как мы знаем, круглые (это своего рода ключевой компонент этих безделушек), и вы можете использовать это в своих интересах.Надавите на контактную бумагу и другие материалы, которые вы пытаетесь раскатать, и даже с помощью дюбеля — вы также можете использовать его в качестве скалки в крайнем случае (возьмите толстый дюбель и натрите его безопасным для пищевых продуктов минералом). масло перед запуском).

6. Соединения с дюбелями

Эй, вы могли бы также использовать дюбель для того, для чего он был разработан. Эти соединения по дереву позволяют создать скрытое армирование с использованием дюбеля в качестве штифта внутри соединения для поддержки дерева. Они добавят прочности и позволят ограничить неприглядные швы и фурнитуру снаружи соединения.Этот трюк используют плотники во всем мире; присмотритесь к своей столярной мастерской в ​​Кливленде, и вы можете обнаружить шпунтовое соединение.

7. Органайзер для мастерской

Дюбели можно использовать в качестве вешалок в стене для подвешивания инструментов, оборудования и расходных материалов. Они помогут вам содержать ваш гараж или мастерскую в порядке, чтобы вы могли найти нужные вещи, когда они вам понадобятся.

8. Дополнительная опора для полок

Прочные дюбели можно использовать в качестве распорок для новой полки в книжном шкафу и для создания дополнительной опоры для тяжелой полки (например, полки со словарями).Обрежьте дюбели до нужной высоты и закрепите их в конструкции книжного шкафа, чтобы полки не прогибались посередине.

9. Дешевые вешалки для штор

Так как карнизы не видны людям, ваши запасные дюбеля вполне подойдут. Вы можете добавить причудливые украшения, если хотите, и их можно сберечь или утилизировать, чтобы снизить затраты. Выберите дюбель подходящей ширины для ткани, убедившись, что он достаточно толстый, чтобы выдержать вес таких материалов, как бархат или плотный холст.

Добавить комментарий

Ваш адрес email не будет опубликован.
