Фрезерование и фрезы: общие понятия

Фрезерование – способ механической обработки заготовок резанием. Он превосходит другие способы обработки, в частности строгание, по уровню производительности, уступает лишь наружному протягиванию в условиях крупносерийного производства.

Путем фрезерования в машиностроении обрабатывают плоскости, канавки различного сечения, уступы, пазы, фасонные поверхности и др. Его также применяют для резания прутков, нарезания резьбы и зубофрезерования. Это универсальный и один из самых распространенных методов обработки в промышленности.

Кинематика фрезерования состоит из двух видов движений: вращательного и поступательного. Основное вращательное движение резания с постоянным радиусом траектории сообщается режущему инструменту. Движение подачи направлено перпендикулярно оси основного движения.

Подачи может быть с вращательным, винтовым и прямолинейно-поступательным движением. При вращательном движении обрабатывают поверхности вращения, при винтовом – впадины косозубых колес, стружечные канавки и другие винтовые поверхности.

Чаще используют прямолинейное движении подачи, посредством которого фрезой обрабатывают цилиндрические поверхности: канавки, пазы, плоскости, фасонные заготовки и пр.

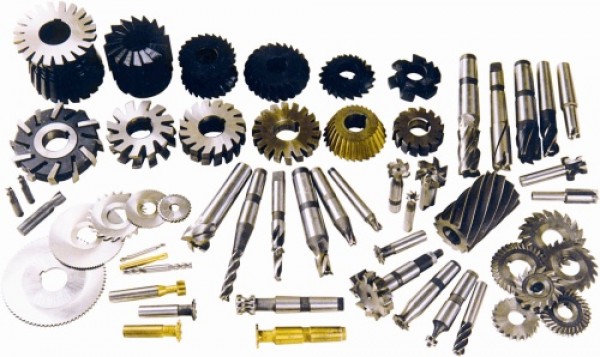

Фрезы и их виды

Фрезерование осуществляется с помощью многолезвийного инструмента – фрезы. Несмотря на существование различных видов и типов фрез, в основе их устройства лежит простейший резец. Основные компоненты и элементы режущей части фрез представлены на рисунке.

В связи с универсальным применение фрезерных станков существует множество типов, форм и размеров фрез для обработки заготовок из различных материалов. Их классифицируют по множеству параметров:

• по назначению;
• по обрабатываемому материалу;
• по материалу режущей части;
• по особенностям конструкции;
• по способу закрепления на станке;
• по конструкции, расположению и направлению зубьев и пр.

Фрезы используются для обработки таких материалов:

• дерево,
• сталь,
• нержавеющая сталь,
• закаленная сталь,
• чугун,
• медь,
• алюминий и др.

Виды фрез по назначению

Цилиндрические фрезы цельные и сборные применяют для обработки открытых участков плоскостей на фрезерных станках горизонтального типа.

Торцовые фрезы используют на вертикальных и специальных станках для обработки прерывистых и сплошных плоскостей. Твердосплавные ножи позволяют достичь высокой производительности обработки. Для работы с сопряженными разноуровневыми, наклонными и параллельными плоскостями предназначены насадные торцовые фрезы цельные и со вставными ножами. Например, для обработки скосов, граней куба, уступов, шестигранников и др.

Дисковые фрезы нужны для обработки канавок и пазов, они бывают пазовые, двух- и трехсторонние. Угловые фрезы предназначены для фрезерования винтовых и прямых канавок между зубьями. Их используют при изготовление инструмента: зенкеров, фрез, разверток и т.п.

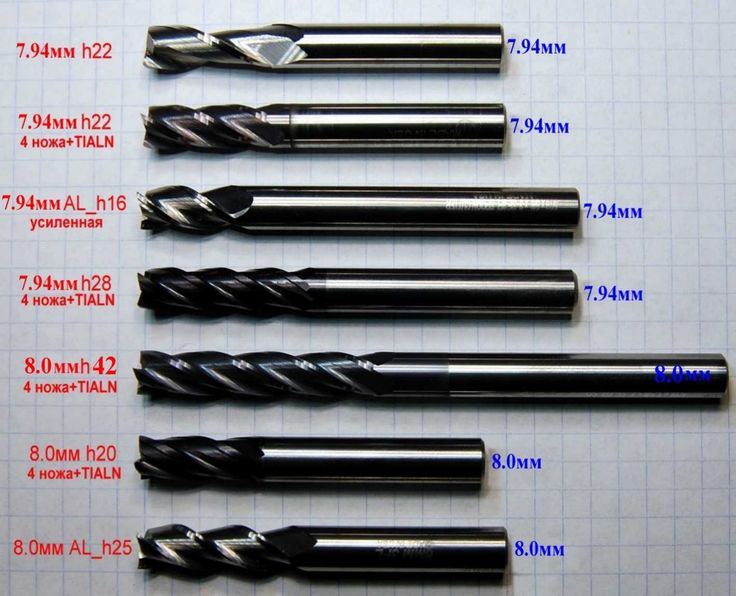

Концевые фрезы используют для фрезерования полуоткрытых плоскостей, копировальных работ и обработки канавок.

Шлицевые, отрезные и прорезные фрезы нужны для прорезки узких щелей и шлицев.

Шпоночные фрезы применяют при работе с закрытыми шпоночными канавками.

Фасонные фрезы необходимы при работе с фасонными поверхностями.

Отдельно можно выделить фрезы для обработки Т-образных пазов, «ласточкин хвост» и другие.

По конструкции различают фрезы:

• цельные,
• составные,
• сборные,
• наборные.

Каждый тип фрез имеет различные подвиды, варианты исполнений и размеры. Подробнее о типах фрез читайте в других статья на Металлгирз.

описание и виды :: SYL.ru

Дрель – это универсальный инструмент в хозяйстве любого домашнего мастера. Имея специальные режущие инструменты, при помощи электродрели можно выполнять также работы по фрезерованию. Для превращения аппарата в ручной фрезер, нужна фреза по металлу для дрели. Рассмотрим, что эти приспособления из себя представляют, какие они бывают, в каких случаях их следует применять.

Материалы и особенности

Фреза, предназначенная для установки в патрон дрели, отлично подойдет для задач по обработке металла, древесины, бетона, пластика и других материалов. Инструмент для обработки металла в виде насадки на дрель отличается жесткой конструкцией. Среди таких приспособлений можно выделить самые примитивные модели – это зенковки и шарошки. Первыми можно выполнить черновую расточку отверстия в любых металлах и сплавах. Вторыми называют фрезу для удаления с поверхности ЛКП или любого другого покрытия.

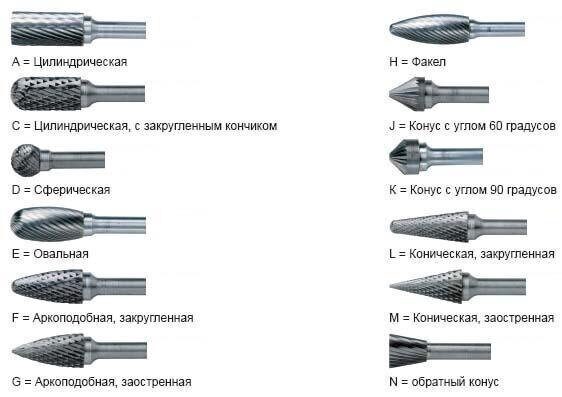

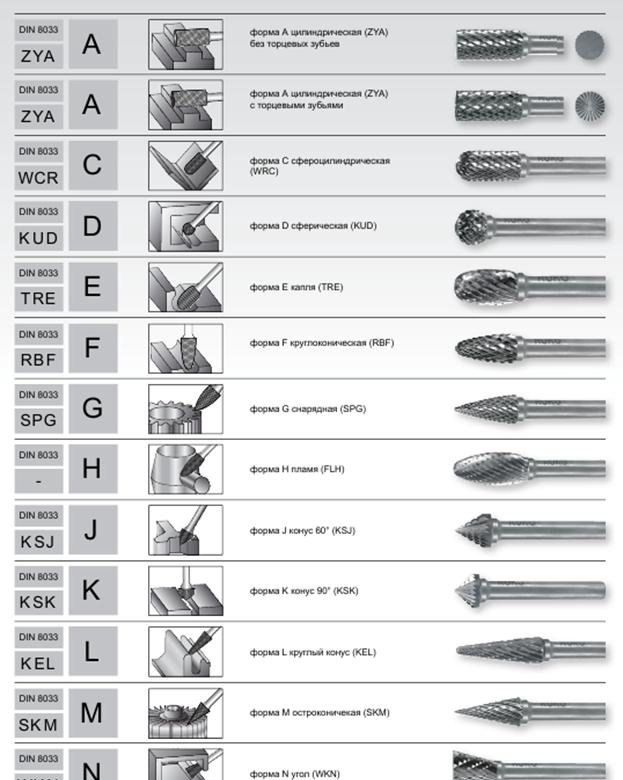

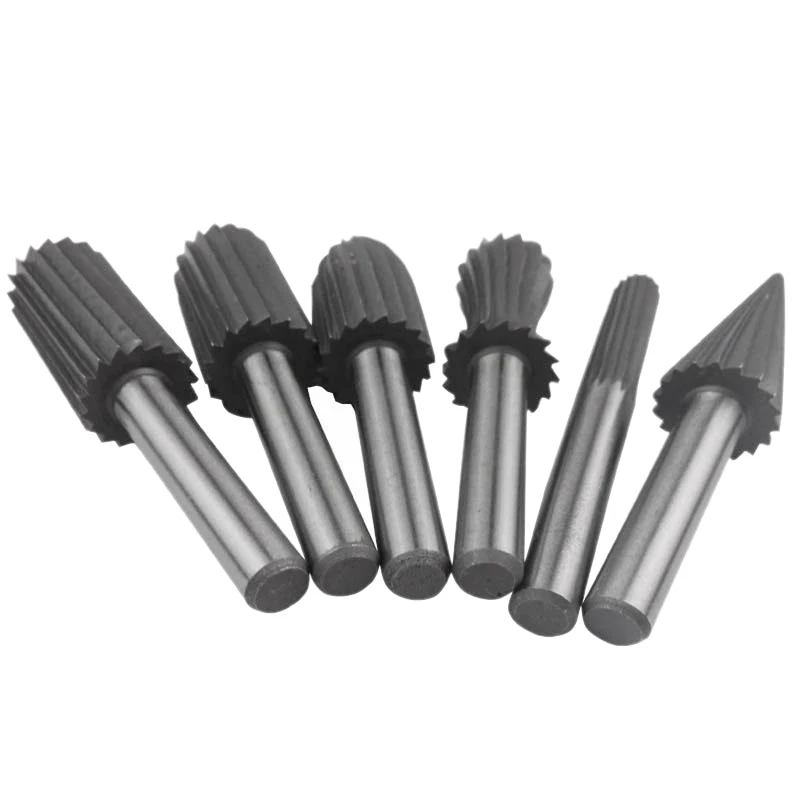

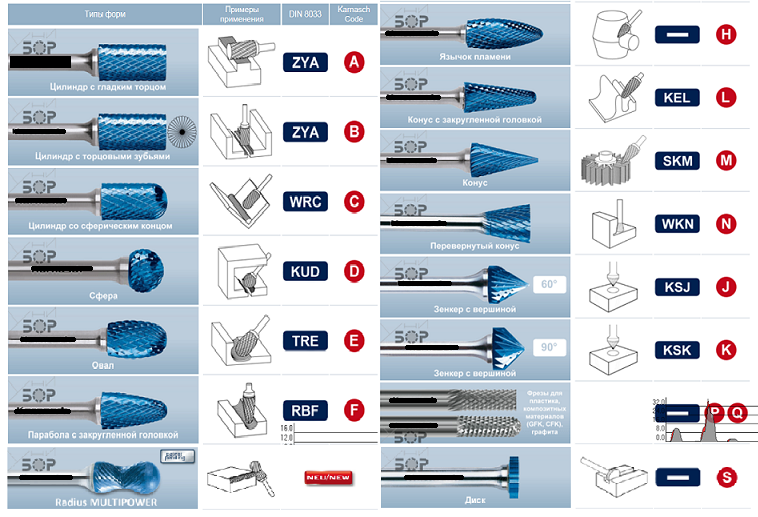

Шарошка – это фреза по металлу для дрели, используемая преимущественно для обдирки. С этим незамысловатым инструментом с обрабатываемой поверхности легко удаляется любой отделочный материал. С помощью зенковок, которые конструктивно практичнее, выполняют не только черновые расточные операции по металлу, но и вырезают глубокие пазы любых форм.

Виды

Сейчас на полках строительных магазинов можно найти большой выбор самого разного инструмента для резания металла при помощи дрелей. Это торцевые фрезы, дисковые фрезы по металлу для дрели, цилиндрические, фасонные и концевые. Также производят угловые инструменты. Наиболее популярные у домашних мастеров – торцевые изделия, дисковые, а также цилиндрические модели. Реже востребованы угловые, а также фасонные приспособления.

Торцевая фреза

Самый популярный вариант среди домашних мастеров – это торцевой инструмент.

Особенность данного инструмента в вертикальной оси вращения. Зубья находятся непосредственно на торце. Этими фрезами удобно работать на плоских участках, удаляя слои металла нужной толщины.

Дисковые

Эти решения широко применяются для изготовления самых разных углублений в металле. Это могут быть пазы раной формы, канавки и другие углубления. Данный инструмент выделяется среди прочих фрез по металлу для дрели по расположению зубьев. Они нанесены и на цилиндрической части инструмента, и на торцевой. За счет такой формы инструмент идеально подходит для работы с металлическими изделиями или деталями из древесины.

Цилиндрические

На данном инструменте для резания металла в домашних условиях зубья изготовлены только на боковой цилиндрической части. В зависимости от способа нанесения кромки, форма ее расположения может быть как прямой, так и винтовой.

Этим изделием можно с легкостью и высокой чистотой поверхности обрабатывать плоские детали. Если нужен более точный и аккуратный результат обработки, тогда специалисты рекомендуют подобрать фрезу с винтовым зубом. Вне зависимости от типа зубьев и режущих кромок, ось вращения данного инструмента рассоложена горизонтально.

Сверло-фреза, фрезы-насадки

Это специальные насадки, а точнее, зенковки. Диаметр их соответствует стандартным размерам сверл. В конце сверления отверстия такая фреза позволяет выполнить аккуратную фаску. Используется в домашнем хозяйстве.

Сверло-фреза по металлу для дрели представляет собой сверло, которое совмещено с фрезой. Это единый и цельный элемент, позволяющий обрабатывать самые разные фигурные элементы в не слишком толстой металлической поверхности.

Концевые

Такие фрезы преимущественно используют для обработки глубоких пазов, различных выступов сложной формы, а также фигурных и контурных выемок. Также этот инструмент подойдет для работ на взаимно перпендикулярных плоскостях. В процессе операции, работают как основные режущие элементы, которые расположены по бокам, так и вспомогательные, находящиеся на торце.

Корончатые

Эти решения применяют для работ по дереву, а также по пластику и по металлу. Корончатая фреза по металлу для дрели отличается режущими элементами, изготовленными из закаленных материалов. Зубья имеют винтовую канавку под отвод стружки. За счет конструкции фрезы обработка ведется на низких оборотах. В качестве режущей части применяются напайки из твердых сплавов. Если на фрезе имеется алмазное напыление, тогда лучше использовать высокие обороты. Такая работа будет иметь более качественный результат.

Нередко можно встретить в продаже и кольцевые фрезы по металлу для дрели. Где используются данные инструменты? Они предназначены для работ с бетоном.

Угловая

Конструкция существенно отличается от всех остальных – фреза более сложная. Эти инструменты применяются для обработки наклонных поверхностей, угловых пазов. Приспособление может быть с одной или двумя головками. В случае с одноголовой фрезой, режущая часть рассоложена сбоку, а также на торцах инструмента. В случае с двухголовой – на смежных конических участках.

Фасонные

Эта фреза по металлу для дрели используется для обработки фасонных поверхностей и изделий. Из-за особенностей производства фасонных деталей, можно использовать фрезы для изделий, где соотношение длины к ширине достаточно значительное.

Конструкция

Каждая фреза, которая предназначена для установки на дрель, отличается своей конструкцией. Особым разнообразием в плане устройства отличаются концевые инструменты. Но и приспособления других видов также могут выпускаться с разной формой и зубьями.

Режущая часть

Это основной элемент в конструкции любых фрез по металлу вне зависимости от назначения. За счет характеристик зубьев, фреза может применяться при работе с металлом. Конфигурация зубьев может быть остроконечной или затылованной.

Фреза с остроконечными зубьями, режущая кромка которых сформирована передней и задней плоской поверхностью, имеет один серьезный минус. Так, инструмент перетачивают по задней поверхности, а это приводит к нарушению геометрии зуба. Из-за этого такую фрезу невозможно перетачивать часто.

Инструмент с затылованными зубьями отличается только передней плоской поверхностью на зубьях. По ней можно выполнять переточку. За счет такой особенности, инструменты можно перетачивать много раз. При этом геометрические характеристики режущей части не изменятся.

Цельный и сборный инструмент

Набор фрез по металлу для дрели, который часто идет в комплекте с дрелью, может изготавливаться как в цельном, так и сборном виде. В первом случае каждая деталь изготавливается из одной заготовки – и тело, и режущая часть производятся из одного материала. С помощью такого подхода к изготовлению инструмента производители снижают себестоимость. Но это не лучшим образом сказываются на эксплуатационных свойствах.

В качестве материала для изготовления сборочных фрез применяют недорогую сталь. А режущая часть выполняется в виде твердосплавной пластины. На корпусе пластины зафиксированы посредством пайки. При всем том, что цена набора фрез выше, приобретение сборных – более правильный подход. Они гораздо надежней и подаются длительной эксплуатации. Кроме того, точность обработки сборочными фрезами значительно выше. А качество поверхности – чище.

Производители

Выбирая режущий инструмент (например, фрезу по металлу для дрели 30мм), лучше отдать предпочтение проверенному производителю. Только так он будет служить долго и обеспечивать высокоэффективную обработку. Лучше всего показали себя изделия от Bosch, Jet, «Корвет», «Атака».

Резаки для листового металла | Cromwell Tools

Сортировка By:

Kennedy

Ручной авиационной шкалы, вырезка, Blade Chrome Vanadium

SKU: KEN5912180K

MPN: 5912180K

118

MPN: 5912180K

6,009

MPN: 5912180K

6

MPN: 5912180K

6,00K

MPN: 5912180K

6,00K

MPN. Здесь

НЕТ В НАЛИЧИИ

Получите до среды, 14 декабря

Упаковка из 1 шт.0006

SKU: KEN5912360K

MPN: 5912360K

0,00

INC НДС

Доступны торговые цены – примените здесь

. Доступны опционы

Kennedy

Ручные оловянные снеки, вырезка прямой, закаленная углеродистая сталь лезвия

SKU: KEN5911080K

MPN: 5911080K

0,00

INC VAT

INC VAT

.0003

Доступны торговые цены – подайте заявку здесь

Out of Stock

Получите его к среде, 14 декабря

Пакет 1

Доступны дополнительные варианты

Кеннеди

Хром-ванадий

Артикул:KEN5912170K

MPN:5912170K

0. 00

Вкл.0002 Get it by Wednesday, December 14th

Pack of 1

More Options Available

Kennedy

Manual Tin Snips, Cut Left/Right, Blade Stainless Steel

SKU:KEN5913120K

MPN:5913120K

0.00

Вкл. НДС

Доступные торговые цены – подать заявку здесь0003

Kennedy

Ручные оловянные снеки, вырезка прямой, закаленная углеродистая сталь лезвия

SKU: KEN5911120K

MPN: 5911120K

0,00

INC VAT

Доступны торговые цены – Применить –mappe

9002 3 9002 3 9002 3 9002 3 9002 3 9002 3 9002 3

9002 3 9002 3 9002 3

9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003 9003

. В НАЛИЧИИ

Получите до среды, 14 декабря

Упаковка из 1 шт.

Доступны дополнительные опции

Senator

Ручные ножницы по металлу, прямые, лезвие из закаленной углеродистой стали

SKU: SEN5911100K

MPN: SEN-591-1100K

0,00

INC НДС

Доступные цены на торговлю-примените здесь

ВЫСОТКА

Получите его по среду, 14000

1

Kennedy

Ручные авиационные ножницы, срезанный влево, лезвие хром ванадий

SKU: KEN5912160K

MPN: 5912160K

0,00

INC VAT

.0003

Out of Stock

Получите его до среды, 14 декабря

Пакет 1

Доступны дополнительные варианты

Kennedy

РУКОВОДСТВЕННЫЕ ОНА SNIPS, Прямой вырезка, лезвинка.

Углеродная сталь

Sku: Sku: Sku: Sku: Sku: KEN5911700K

MPN:5911700K

0.00

Вкл. НДС

Доступные цены – Применить здесь0002 Пакет 1

Доступны дополнительные варианты

Stanley

Ручной авиационной шнуры, вырезка, Blade Molybdenum Steel

SKU: STN5852898K

MPN: 2-14-563

0,001,

MPN: 2-14-563

0,001,

MPN: 2-14-563 9000 3

0,001,

MPN: 2-14-563 9000 3

0,001,009

MPN: 2-14-563

.

0,0009

MPN.

Доступные цены – подайте заявку здесь

В НАЛИЧИИ

Получите до среды, 14 декабря

Упаковка из 1 шт.

7 видов металлорежущих инструментов и их применение

и для чего они используются?

1. Токарные станки
2. Пилы
3. Сверла
4. Факелы
5. Мельницы
6. Измельчители

Одной из наиболее важных вещей, необходимых в производстве металлов, является способность не только формировать металлические компоненты, но и возможность резать металл для его соответствия требованиям проекта. Металл — один из самых прочных материалов, когда-либо созданных, улучшенных и использованных. Неудивительно, что для резки металла были разработаны специальные инструменты. Инструментов для резки металла – ручных и станочных – существует огромное множество. Однако есть способ разделить их на семь типов. Вот семь типов металлорежущих инструментов, которые вы можете использовать при изготовлении металлических компонентов для вашего следующего проекта.

Токарные станки

Подобно принципу гончарного круга, токарный станок представляет собой механизм, который вращает обрабатываемый компонент вокруг горизонтальной оси, позволяя выполнять такие операции, как резка, шлифование, нарезание резьбы и т. д. больше, чтобы быть выполненным на этом упомянутом компоненте.

Преимущество токарного станка в том, что он делает деталь симметричной относительно своей оси, то есть идеально круглой. Основное использование токарного станка в значительной степени зависит от его режущих инструментов, таких как инструменты для нарезания наружной и внутренней резьбы, расточные инструменты, инструменты для нарезки канавок, инструменты для подрезки, инструменты для нарезки канавок и т. д.

Создание токарного станка было в основном для кустарных целей. Однако, благодаря своей универсальности, он может создавать специальные металлические детали, имеющие практическое применение, такие как дверные ручки, гайки, винты и даже стволы оружия.



Пилы

Один из старейших режущих инструментов – пилы используются до сих пор благодаря простоте использования и универсальности. Пилы бывают разных форм и обеспечивают разные способы применения. Это наиболее распространенный режущий инструмент, когда речь идет о резке листового металла и металлических труб из-за их простой и простой конструкции и простоты в эксплуатации.

Хотя существуют различные виды пил — циркулярные, сабельные, ленточные, холодные и т. д. — они в основном используются для резки металлических компонентов до определенного размера без учета мелких деталей.



Сверла

Сверла также широко используются в металлорежущих станках. В них используется сверло и мощный двигатель, который вбивает точеную кромку сверла в определенный металлический компонент при вращении с очень высокой скоростью вращения (оборотов в минуту).

Сверла бывают в виде ручных дрелей, капельных машин, сверлильных станков и многих других видов, однако их цель одна и та же — проделывать определенное количество отверстий разной глубины и диаметра в металлических компонентах.



Горелки

Когда говорят о горячем и открытом пламени, особенно о кислородно-ацетиленовых горелках, обычно думают о сварке. Однако горелки также можно использовать для резки чрезвычайно прочных и труднообрабатываемых металлических деталей. Поскольку его мощность в основном зависит от сильной жары, кислородно-ацетиленовые горелки можно настроить для резки металлов любой толщины. Большую часть работ по резке, выполняемых резаками, грязно, но все же это во многом зависит от работника. Вот почему обычно требуется шлифовка и шлифование, чтобы сделать разрезы более гладкими.



Фрезы

Металлорежущий станок представляет собой режущий инструмент, в котором компонент закрепляется на рабочем месте и подвергается воздействию высокоскоростного вращающегося резца, аналогичного сверлу. Резак вращается с высокой скоростью и очень точен, когда речь идет о мелких деталях, углах и размерах. Благодаря этому фрезеровщики получили широкое применение в производственных работах.



Шлифовальные машины

Шлифовальные машины являются абразивными машинами. Представьте себе напильник, но он круглый и вращается с высокой скоростью, создавая трение. Шлифовальные машины используются для выравнивания поверхностей. Одним из наиболее распространенных и практичных применений шлифовальных машин является заточка лезвий или зубьев пил. Но в производстве металлов они используются для скругления острых краев или для медленного уменьшения размеров краев, чтобы детали подходили друг к другу.



Струя воды

Вода, возможно, не самый распространенный инструмент для резки металла, в конце концов, вода обычно прохладная и успокаивающая. Однако вода чрезвычайно универсальна. Когда вода извергается под чрезвычайно высоким давлением, сконцентрированным в небольшой точке, вода достаточно сильна, чтобы прорезать сталь.

Использование гидроабразивной резки заключается в том, что, в отличие от пил и других режущих инструментов, температура не имеет значения, так как трение практически не имеет значения.
