Какие бывают типы станков с ЧПУ
Станки с ЧПУ (Компьютерное числовое управление) функционируют по заранее запрограммированным инструкциям, разработанным с использованием программного обеспечения CAD (Computer Aided Design). После создания макета он преобразуется в g-код. G-код — это особенный формат, применяемый для перевода модели САПР в руководство по эксплуатации станка с ЧПУ, содержащий числовые значения и координаты.
Станки с ЧПУ чрезвычайно универсальны; они выпускаются в различных формах и могут использоваться для множества применений. Вот несколько примеров различных типов станков с ЧПУ и их функций:
- Фрезерный Станок. Фрезерные станки являются одним из наиболее распространенных устройств с ЧПУ. Они, как правило, применяется для сверления или резки форм твердого материала. Вращающиеся инструменты на фрезерном станке могут срезать и нарезать материал в различных направлениях, глубинах и углах и варьироваться от 3-6 осей.
- Токарные станки.
- Маршрутизаторы с ЧПУ. Маршрутизаторы с ЧПУ обычно используются для больших 2D-проектов, таких как резка листов алюминия, стали, дерева или пластика. Маршрутизаторы с ЧПУ запрограммированы на работу по осям Z, Y и Z, иначе известным как декартова система координат. Хотя существуют 3D-маршрутизаторы, доступные для более детальной и сложной работы, на предприятиях наиболее часто используются 2D-маршрутизаторы.
- Автоматы для установки компонентов на печатные платы.
Они используются для перемещения электрических компонентов. Они делают это с помощью различных сопел, которые присоединяются к нужному компоненты через вакуум и перемещают его вдоль осей в соответствии с заранее запрограммированными координатами. Автоматы для установки компонентов на печатные платы в основном используются в производстве таких товаров, как ноутбуки, смартфоны или планшеты.
- Лазерные и плазменные резаки. Лазерные и плазменные резаки, как правило, служат одной и той же цели и функции, просто с помощью разных средств. Они применяют лазерные или плазменные лучи для вырезания подробных и точных конструкций из необходимых материалов. Лазерные резаки, как правило, лучше подходят для более сложных предприятий, в то время как плазменные резаки способны резать более толстые листовые металлы, чем лазер. Плазменные резаки используют энергию сжатого газа, в то время как лазеры применяют оптический свет.
- Станки, изготовленные на заказ.
Многие машины с ЧПУ были модернизированы в соответствии с современными технологиями, что означает, что многие их детали были обновлены, чтобы соответствовать современным потребностям. Однако изготовленные на заказ машины могут быть созданы с использованием новейших технологий, встроенных в соответствии с любыми проектами, для которых они будут наиболее необходимы.
- 3D Принтеры. Как и вышеупомянутые устройства, 3D-принтеры предварительно запрограммированы с помощью G-кода. Однако несмотря на то, что 3D-печать подпадает под категорию машин с числовым программным управлением, она часто считается отдельной категорией оборудования. Это связано с тем, что 3D-принтеры реализуют метод, называемый аддитивным производством, в то время как все вышеперечисленные машины являются машинами для вычитания. Субтрактивное изготовление формирует объект, удаляя его части, в то время как аддитивное производство строит изделие, наращивая материал слой за слоем.
Отрасли промышленности, в которых используется обработка с ЧПУ, охватывает множество сфер:
- Медицина,
- Аэрокосмическое производство,
- Производство автомобилей,
- Производство электротехники,
- Общее машиностроение.
Компания Артель предлагает широкий спектр услуг промышленной обработки металлических изделий на современных станках с ЧПУ. Свяжитесь с нашей командой, чтобы обсудить ваши требования, рассчитать стоимость и начать сотрудничество с лидером обработки в Тольятти.
Фрезерные станки с ЧПУ по камню и их особенности
Станки для обработки камня – гранита, габбро, базальта, диабаза и других пород – называют фрезерными или гравировальными, а чаще – фрезерно-гравировальными. Из названия становится понятно, что такая техника проводит сразу две операции во время обработки. Фрезерные станки с ЧПУ по камню работают с помощью быстро вращающихся инструментов – фрез. Гравирование же проводят те же самые инструменты, нанося на камень рисунок ударно-точечным способом.
Купить фрезерный станок с ЧПУ по камню вы можете в магазинах и на сайте компании «Центр технологий фотокерамики». Признанным лидером среди техники является серия станок Архимед с тремя моделями: D70, D120, D150. Станки отличаются размерами рабочей зоны, поэтому вы сможете выбрать подходящий именно для вашей мастерской. Стоимость каждого станка вполне доступна и разумна.
Главным преимуществом станков с ЧПУ по камню является возможность гибкой настройки. Оператор может скачать на компьютер или ноутбук программу для выставления настроек и предварительного просмотра. Но при желании подготовленные для гравировки изображения можно перенести на флешку или диск, подключить их к системе управления станком и работать уже на пульте самого устройства. Гравировально-фрезерный станок с ЧПУ по камню позволяет настроить все параметры обработки, включая скорость, яркость и контраст.
Отличаются станки по конструкции, но в основе своей вся техника схожа. Базой выступает металлический профиль прямоугольной формы. По краям находятся направляющие и ролики, по которым двигается система фиксации фрезы. Купить фрезерный станок с ЧПУ по камню стоит и из-за наличия системы управления, работу которой обеспечивает встроенный двигатель.
Давайте подробнее разберемся с конструкцией станков и их особенностями.
Какими бывают фрезерные станки с ЧПУ по камню?
Мы выделяем три главных типа фрезерно-гравировальных устройств:
- Консольные
Самые легкие станки из доступных, у которых есть только одна опорная стойка, а не две, как у других разновидностей. Фреза двигается от энергии двигателя, а перемещение камня обеспечивает тележка. Купить фрезерный станок с ЧПУ по камню консольного типа советуем владельцам маленьких мастерских, куда большие станки просто не влезут или займут слишком много места.
- Портальные
Полная противоположность первому типу – самые крупные и тяжелые станки для обработки камня. Они состоят из двух вертикальных станин и траверсы, находящейся на них. Фреза тут двигается только по одной оси, а движение по другой обеспечивает особый портативный стол. Такие гравировально-фрезерные станки с ЧПУ по камню подойдут крупным предприятиям с большими заказами.
- Мостовые
Промежуточный вариант между консольными и портальными станками. Конструкция мостовых устройств похожа на портальные аналоги, но тут еще есть новая деталь – мост. Он обеспечивает движение по направляющим вместо портативного стола. Мостовые фрезерные станки с ЧПУ по камню также оборудованы фрезами, которые двигаются вертикально с целью регулирования силы нажатия.
Классификация по конструкции не единственная из возможных. Станки для камня различают также по степени автоматизации. Самыми продвинутыми и удобными мы считаем станки с ЧПУ. Система управления позволяет работать напрямую со станком без компьютера, настраивать параметры обработки и просматривать результат. На автоматизированный фрезерный станок по камню цена выше, но и окупается он быстрее.
Особенности фрезерных станков с ЧПУ по камню
Не важно, какую конструкцию вы выберете, ведь у всех станков есть общие полезные качества:
- Обширный выбор для любых мастерских, цехов и предприятий.
- Универсальность в работе через компьютер, флешку или диск.
- Высокое качество обработки камня, равно как и высокая скорость.
- Быстрое обучение персонала для работы с простой системой управления.
- Возможность гибкой настройки скорости и глубины обработки, яркости и контраста изображения.
- Экономное потребление энергии и доступная стоимость,
На каждый фрезерный станок по камню цена формируется по нескольким факторам: размер рабочей зоны, качество материалов, степень автоматизации. Лучше всего выбирать устройство, исходя из потребностей компании. Для небольших предприятий подойдет один станок для средних заготовок, а для крупных известных цехов можно закупить сразу несколько габаритных станков. Выбирайте мудро!
Если вас впечатлили преимущества техники и вы уже готовы купить фрезерный станок с ЧПУ по камню, то звоните или пишите нам по контактам, указанным здесь. Можете и лично посетить магазин в Москве, Санкт-Петербурге или Екатеринбурге. Фрезерные станки Архимед мы продаем с обязательной гарантией и обучающими материалами.
Фрезерные станки с ЧПУ по камню — видео
12 различных типов станков с ЧПУ [Полное руководство] и PDF
В этой статье вы узнаете, что такое станок с ЧПУ , типы станков с ЧПУ, их принцип работы, технические характеристики и многое другое. А также вы можете скачать PDF-файл этой статьи в конце ее.
Станок с ЧПУКак вы знаете, такие машины, как токарный станок, фрезерный станок, сверление, выполняются вручную и несут большую ответственность за выполнение людьми и имеют более высокий средний уровень точности и аккуратности в плане времени. Итак, чтобы решить эту проблему, машина изготовила ЧПУ , известное как Компьютер с числовым программным управлением .
Станки с числовым программным управлением (ЧПУ) широко используются в производственных отраслях. В последние годы они добились большой популярности.
Станок с ЧПУ, определяемый как система обработки, управляемая компьютером, позволяет производителям автоматизировать многие производственные операции, которые в противном случае пришлось бы выполнять вручную.
В результате станки с ЧПУ используются для повышения производительности, сокращения отходов и даже устранения риска человеческой ошибки. Станки с ЧПУ могут производить ряд продуктов, используя приводы, приводы и программное обеспечение.
Читать Подробнее:
- Обзор машины ЧПУ
- 13 Основные различия между NC, CNC и DNC Machine
Типы CNC Machine
Следующие Типы CNC Machine :
- LATHE CNC MACHITE :
- LATHE CNC MACHITE :
- LATHE CNC.
- Фрезерный станок с ЧПУ
- Сверлильный станок с ЧПУ
- Шлифовальный станок с ЧПУ
- Лазерный станок с ЧПУ
- Плазменный станок с ЧПУ
- Электроэрозионный станок с ЧПУ
- Фрезерный станок с ЧПУ
- Станок с ЧПУ с автоматической сменой инструмента
- 3-D принтер
- 5-осевой станок с ЧПУ
- Станок для захвата и размещения
1.
Токарный станок с ЧПУ
Возможности токарного станка с ЧПУ переворачивать материалы во время работы. У них меньше осей, чем у фрезерных станков с ЧПУ, что делает их короче и компактнее.
Токарные станки с ЧПУ состоят из токарного станка в центре, который управляет материалом и программно передает его на компьютер. В настоящее время он широко используется в качестве токарного станка из-за его быстрой и точной работы.
После того, как первоначальная настройка завершена, с ней легко справится рабочий средней квалификации. Этот тип токарного станка также используется для массового производства, например, для токарных и револьверных станков. Но нет запрограммированной системы кормления.
2. Фрезерный станок с ЧПУ
Это один из наиболее распространенных типов станков с ЧПУ, который имеет встроенные инструменты для сверления и резки. Материалы находятся внутри фрезерного станка с ЧПУ, после чего компьютер направит инструменты для их сверления или резки.
Большинство фрезерных станков с ЧПУ доступны в конфигурации от 3 до 6 осей. Этот станок используется для производства зубчатых колес, таких как цилиндрические зубчатые колеса, а также для сверления отверстия в заготовке и создания пазов путем вставки программы обработки детали в систему.
С ним легко справится малоквалифицированный рабочий. Он также используется для массового производства, например, для шпиля и башни. Но нет запрограммированной системы кормления. Детали, изготовленные на этой машине, имеют очень точные допуски на размеры.
3. Сверлильный станок с ЧПУ
Сверлильный станок с ЧПУ обычно применяется для массового производства. Однако сверлильные станки часто имеют многофункциональный обрабатывающий центр, который иногда смешивается, а иногда и скручивается. Наибольшее время снижения для сверления с ЧПУ приходится на смену инструмента, поэтому для повышения скорости необходимо уменьшить разброс диаметра отверстия.
Самый быстрый размер станка для сверления отверстий состоит из нескольких шпинделей в револьверной головке с предварительно установленными для сверления сверлами разного диаметра.
Этот тип станка с ЧПУ может выполнять развертывание, зенкерование и нарезание резьбы.
4. Шлифовальный станок с ЧПУ
Это высокоточный инструмент, в котором используется вращающееся колесо для отделения металла от металла. Как правило, шлифовальные станки с ЧПУ используются для распредвалов, шарикоподшипников, трансмиссионных валов и других деталей, требующих точной и правильной обработки.
Многочисленные детали, изготовленные на шлифовальном станке с ЧПУ, имеют цилиндрическую форму. Шлифовальный станок также используется для изготовления других типов заготовок. В шлифовальных станках с ЧПУ «ЧПУ» имеет место для числового программного управления.
5. Станок для лазерной резки с ЧПУ
Станки с ЧПУ для лазерной резки предназначены для резки твердых материалов, хотя для выполнения этой задачи они используют лазер вместо плазменного резака. Лазеры обеспечивают высокую степень точности, но они не так эффективны, как плазменные резаки.
Станки с ЧПУ для лазерной резки обычно используют один из этих трех типов лазеров: CO2, неодимовый (Nd) или иттрий-алюминиевый гранат (Nd: YAG).
6. Станок плазменной резки с ЧПУ
Этот станок похож на фрезерные станки с ЧПУ, станки плазменной резки с ЧПУ также используются для резки материалов. Но они отличаются от своих фрезерных собратьев тем, что выполняют эту операцию с применением плазменной горелки.
Машина плазменной резки определяется как метод резки электропроводящих материалов с использованием ускоренного потока горячей плазмы. Эти типы станков с ЧПУ оснащены мощным резаком, способным резать такие грубые материалы, как металл.
7. Электроэрозионный станок с ЧПУ
Они также известны как искровые станки с ЧПУ. Это особый тип станков с ЧПУ, которые используют электрические искры для придания материалам желаемой формы.
Электрический разряд имеет кратковременный эффект, а это означает, что он может разрушить элементы, из которых он исходит. Электроэрозионные станки с ЧПУ используют это преимущество, создавая контролируемые искры для изменения формы материалов.
Материалы располагаются между верхом и низом электрода, после чего компьютер решает, какой электрический разряд производят электроды.
8. Фрезерный станок с ЧПУ
Фрезерный станок с ЧПУ работает так же, как и другие станки с ЧПУ, такие как токарный станок или фрезерный станок. Принципиальное отличие в том, что все это плотник работает вручную: внутренняя, дверная резьба и наружная отделка, деревянные панели, вывески, деревянные рамы, лепнина, музыкальные инструменты, мебель и многое другое.
По эскизу можно спроектировать если возможно можно создать в системе потом выполнить на фрезерном станке с ЧПУ. Это обеспечивает лучшую отделку поверхности. Это была бы очень хорошая машина с точки зрения дизайна дверей и многого другого.
9. Станок с ЧПУ с автоматической сменой инструмента
Автоматическая смена инструмента Станок с ЧПУ применяется для повышения грузоподъемности инструмента и производительности станка. А также используется для улучшения возможностей станка для работы с рядом инструментов. Этот тип станков с ЧПУ меняет инструмент очень быстро и легко обрабатывает и заменяет изношенные или сломанные инструменты.
Самое важное в этом станке с ЧПУ — это сокращение непроизводительного времени. Станок с ЧПУ с автоматической сменой инструмента — идеальный шаг к полной автоматизации.
10. 3-D принтер
Это станок с ЧПУ, на котором элементы печатаются слой за слоем. Дизайн и чертеж создаются с помощью процессов CAD и CAM, а затем 3D-принтер используется для отображения этого дизайна. 3D-принтер с ЧПУ, используемый для печати зданий и помещений.
11. 5-осевой станок с ЧПУ
5-осевой станок с ЧПУ представляет собой станок с 5 осями. Изначально он имел 3 оси (X, Y и Z), операция резания любого инструмента выполнялась в 3 направлениях, но были добавлены 2 дополнительные оси (A, B), что означает наличие 5 осей. Эта машина используется для изготовления скульптур.
12. Станок Pick and Place
Это другой тип станка с ЧПУ. Он используется в промышленности. Станок с ЧПУ для захвата и размещения имеет множество насадок, которые поднимают электрические компоненты электронного оборудования и размещают их в нужном месте.
Обычно они используются в производстве сотовых телефонов, компьютеров, планшетов и т. д.
Заключение
Станки с ЧПУ управляются компьютерами и используются для повышения производительности, сокращения отходов и даже устранения риска человеческих ошибок. Как мы уже обсудили все разные « типы станков с ЧПУ » с его работой, но все же, если у вас есть какие-либо вопросы, вы можете задать их в комментариях. Если вам понравилась эта статья, пожалуйста, поделитесь ею с друзьями.
Чтобы узнать больше о подобных статьях, подпишитесь на нашу рассылку новостей
Введите адрес электронной почты…
Загрузить PDF-файл этой статьи
Загрузить сейчас
Дополнительную информацию можно найти в нашем блоге:
- 6 Различные типы операций на фрезерном станке [Полное руководство]
- 22 Различные типы операций на токарных станках [Полное руководство]
- 4 Различные типы операций на долбежных станках [Полное руководство]
Авторы изображений: Indiamart.
com
- Станки с ЧПУ — Thomasnet
- 3D-печать — Википедия
- Фрезерование
- Обрешетка
- Резка
- Скульптура
- Шлифование
- Сверление
- Маршрутизация
- Гравировка
- Кобальт-хромовые сплавы
- Титановые сплавы
- Нержавеющая сталь
- Полиарилат-эфиркетон (PEEK)
- Пробирки для биопсии
- Щипцы
- Скальпели и ножницы
- Компоненты кардиостимулятора
- Катетеры
- Компоненты медицинского оборудования (например, детали аппаратов МРТ)
- Автоматизированное проектирование (САПР)
- Автоматизированное производство (CAM)
- Числовое программное управление (ЧПУ)
- Канада
- создания и повторения проекта
- Изменить дизайн в соответствии с новыми параметрами
- Анализ качеств, спецификаций и привлекательности дизайна
- Оптимизация дизайна
- САМ
Что такое станки с ЧПУ и как они работают?
Обработка с ЧПУ — одна из самых прибыльных отраслей в мире. По мнению экономических аналитиков, мировой рынок станков с ЧПУ оценивается более чем в 56,4 миллиарда долларов.
И рыночная стоимость только растет.
Если вы являетесь небольшим производителем или заинтересованы в исследованиях, проектировании и настройке продукта, станок с ЧПУ может оказаться выгодным вложением.
Станок с ЧПУ может быть тем, что вам нужно, чтобы вывести свой бизнес на новый уровень. Читайте дальше, чтобы точно узнать, что такое станки с ЧПУ, как они работают и какой станок подходит для вас и вашей отрасли.
Что такое станки с ЧПУ?
Станок с ЧПУ — это станок с числовым программным управлением. Это механическое или роботизированное устройство, которое получает команды от компьютерного программного обеспечения.
Устройство включает в себя производственные инструменты.
Его движения в основном автоматизированы и редко требуют вмешательства человека. Станки с ЧПУ могут выполнять производственные процессы, которые включают:
Обработка на станках с ЧПУ является разновидностью субтрактивного производства. Машины создают детали продукта в соответствии с инструкциями, вычитая их из сырья.
Это обратная сторона процессов аддитивного производства, таких как 3D-печать.
Обработка с ЧПУ Варианты использования: общие отрасли промышленности
При необходимости дизайнеры могут заменять режущие и формовочные инструменты станка с ЧПУ. Это позволяет машине эффективно манипулировать различными материалами. Три отрасли используют обработку с ЧПУ чаще, чем другие.
Медицинское оборудование
Медицинские технологии и технологии здравоохранения используют станки с ЧПУ для создания медицинских устройств.
Обработка на станках с ЧПУ позволяет медицинским работникам создавать точные устройства для узкоспециализированных приложений. Они также могут адаптировать машину или инструмент к телу конкретного пациента или предпочтениям врача.
Одним из наиболее распространенных и важных применений этого оборудования в медицинской промышленности является изготовление телесных имплантатов, таких как замена коленного и тазобедренного суставов. Медицинские имплантаты не производятся в больших количествах, и поэтому станки с ЧПУ очень полезны, поскольку они используют инструменты повторно, а это означает, что количество не влияет на качество и цену объекта.
Некоторые из распространенных материалов, используемых для создания медицинских имплантатов с ЧПУ:
Станки с ЧПУ используются не только для изготовления имплантатов для тела, они также широко используются в микрообработке, стоматологии и хирургических инструментах, поскольку все они должны быть точными и создаваться с минимальной ошибкой.
Некоторые часто обрабатываемые изделия включают:
Разработчики могут использовать микромашину для создания мелких деталей, требующих тонкой и точной детализации.
Аэрокосмическая промышленность
В аэрокосмической и авиационной промышленности для создания соединительных изделий используются станки с ЧПУ. Эти продукты обеспечивают безопасное размещение и беспрепятственную координацию между различными частями двигателя самолета.
Станки с ЧПУ обеспечивают первоклассную оптимизацию оптического, электрического и гидравлического оборудования. Они сокращают время производства каждой единицы продукта и позволяют разрабатывать гиперспецифические продукты.
Военные
Вооруженные силы США требуют, чтобы все оборудование и детали оборудования соответствовали стандарту обороны США, MIL-SPEC.
Другие правительственные ведомства, в том числе НАСА, приняли MIL-SPEC.
Станок с ЧПУ значительно упрощает соответствие стандартам MIL-SPEC или их превышение. Продукция от компонентов вертолета до сцепных устройств производится почти исключительно на этих машинах.
Как работает станок с ЧПУ? (Этапы)
Станки с ЧПУ получают инструкции от программного обеспечения. Программное обеспечение может быть частью самой машины или может быть подключено извне.
Программное обеспечение дает инструкции, основанные на определенных предварительных условиях (предположениях) о деталях машины. Устройство должно быть правильно настроено, чтобы правильно выполнять указания программного обеспечения.
Различные типы станков с ЧПУ получают инструкции с помощью уникальных кодов. Сейчас доступно множество технологий, позволяющих сделать его максимально совершенным и максимально эффективным в использовании. Одними из таких являются мини-мельницы, которые достаточно малы, чтобы их было удобно использовать.
Люди обычно склонны сравнивать Haas и Syil, так как они считаются лучшими в автоматическом итеративном производстве в этом сегменте.

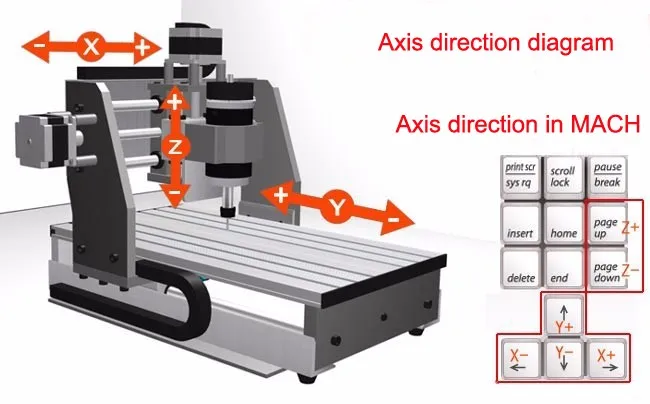

Разработчики обычно строят инструкции станка с ЧПУ по трем-пяти осям. Это точно очерчивает движение машины с материалом в трехмерном пространстве.
Четвертое и пятое измерения, если они используются, являются вращательными.
Чтобы использовать станок с ЧПУ для создания продукта из сырья, дизайнер должен выполнить трехэтапный процесс. Стадии:
Автоматизированное проектирование и составление чертежей является первым этапом разработки продукта. Дизайнеры используют программы САПР и рабочие станции для:
Программы САПР используются в процессах управления жизненным циклом продукции.
Они имитируют продукт в цифровом виде.
Когда разработчики создают или повторяют дизайн в программе САПР, они создают векторный файл. Программы САПР экспортируют файлы самых разных типов. Дизайнеры экспортируют файл в формате, который может прочитать программа CAM.
Компьютеризированная производственная программа считывает чертеж изделия или детали. Затем он переводит чертеж в машинно-инструментальный код. Этот код является G-кодом.
G-код, или «код G&M», представляет собой набор инструкций, понятных станку с ЧПУ. G-коды сообщают машине, что делать и как двигаться. Это путь машины, заданный для дизайна.
Каждый G-код указывает машине выполнять определенные геометрические функции. Геометрические функции — это команды, с помощью которых устройство изменяет исходный материал, придавая ему правильную геометрическую форму. Они включают определенные координаты.
М-коды инициируют и управляют программируемым логическим контроллером станка с ЧПУ.
