Класс точности электросчетчика - как определить для квартиры

Электрический счетчик

Измерение любой физической величины, всегда происходит с погрешностями, и чтобы расчет на основе замера оказался наиболее верен, используют мерительные средства соответствующего класса точности. Не являются исключением и электрические измерения, в частности, расход потребленной электроэнергии.

Отнесение к какому-либо из классов точности, говорит о том, в каком диапазоне может колебаться реальное значение измерения, то есть, это процентное соотношение класса точности к максимальному значению на шкале. Несмотря на то, что электрический счетчик считается исключительно бытовым прибором, он может иметь различные классы, и использоваться не только бытовыми абонентами.

Описание

Прибор учета расхода электрической энергии, сегодня обязателен к использованию всеми абонентами электрической энергии. Используемые устройства бывают двух видов:

  • Аналоговые индукционные.
  • Электронные цифровые.

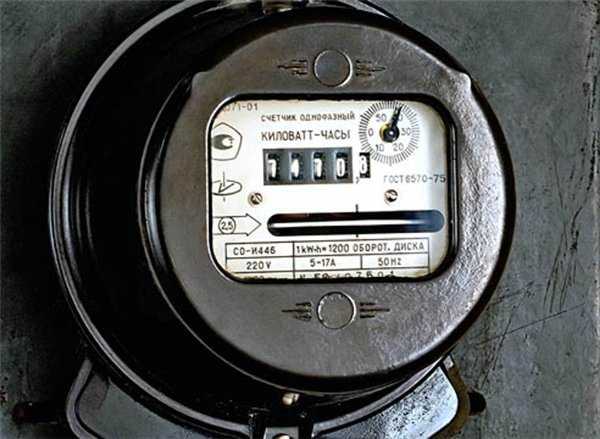

Первые – это наиболее распространенный, хотя и постепенно уходящий в прошлое вид. Именно они установлены перед дверями большинства квартир, поскольку обладают высокой надежностью, неприхотливостью и могут прослужить нескольким владельцам жилья.

Такой электроприбор в своей основе использует принцип появления вихревых токов Фуко, в обмотках трансформатора. Это явление, в любом другом случае достаточно вредно для электрических схем, поскольку вызывает сильный нагрев, но в случае с индукционным электросчетчиком, токи вращают алюминиевый диск, в свою очередь, приводящий в движение счетный механизм.

Чем больше потребляемой энергии проходит через обмотки катушек внутри устройства, тем больше скорость диска и соответственно больше расход. Счетчики индукционного типа показывают значение расхода только в настоящий момент.

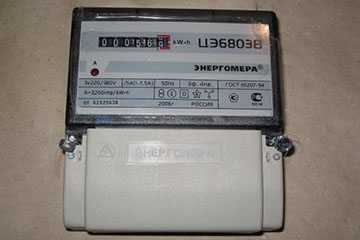

Электронные цифровые приборы производят учет путем преобразования поступающего тока в электронные импульсы. В отличие от аналоговых, они имеют дополнительный функционал – архивирование данных, передача данных по каналу связи, многотарифный режим, то есть, оценка потребленной электроэнергии в зависимости от времени суток или периода года.

Принцип работы

Потребитель электроэнергии видит на электронном или аналоговом табло, уже суммированный результат, выраженный в израсходованных киловатт/часах, то есть, электрическую мощность потребленную за промежуток времени.

Ее невозможно замерить напрямую, как это делается с измерением напряжения или силы тока, поскольку мощность есть произведение силы на напряжение, а следовательно можно произвести следующие действия:

  1. измерить отдельно эти две величины и вручную посчитать киловатты.
  2. произвести параллельный замер прибором, автоматически суммирующим показания и соотносящим их к единице времени.

Именно последний принцип и реализован в электрических счетчиках. Внутри используется схема на основе трансформатора тока и напряжения, что и в ваттметрах, а наличие счетного механизма позволяет определить расход за конкретный период.

Таким образом, электросчетчик объединяет в себе два измерительных прибора и автоматически делает вычисление. В цифровых приборах, надобности в громоздких трансформаторах нет, поскольку анализ и расчет потребления выполняется интеллектуальными технологиями, а пользователь получает информацию в наиболее удобном для себя виде.

Преимущества и недостатки

Как показывает почти полувековой опыт использования приборов учета электроэнергии в нашей стране, у них нет никаких недостатков, за исключением того, что они насчитывают плату за потребленное электричество. Используя же их, абоненты получают возможность платить строго за потребленную услугу, а ведь старшее поколение прекрасно помнит, что когда-то приходилось оплачивать счета, выписываемые на основе количества электрических ламп в доме.

Электросчетчики, в том числе и аналоговые, характеризуются очень длительным сроком службы, в отличие от расходомеров газа или воды, которые надо периодически очищать от грязи и налета из-за контакта с измеряемой средой.

Стоимость обычного бытового прибора также вполне доступна для потребителя, чего, впрочем, не скажешь о промышленных измерительных комплексах, применяемых на предприятиях, хотя для таких потребителей, эти расходы быстро окупаются.

Что такое класс точности электросчетчика?

Для электрических измерительных приборов, международным стандартом предусмотрено несколько классов точности, определяющих качество измерений. В соответствии с классом, на корпусе прибора, наносится соответствующее цифровое обозначение, обозначающее погрешность в процентах, которая допустима при измерениях, то есть, она не может существенно исказить показания в пользу какой-либо из сторон.

Какие бывают классы точности

В соответствии с международной системой измерений SI, для электроизмерительных приборов предусмотрены следующие основные классы:

  • 0,05.
  • 0,1.
  • 0,2.
  • 0,5.
  • 1,5.
  • 2,5.

Порядок расположения класса обратно пропорционален его цифровому значению, то есть, чем меньше цифра, тем выше класс. Для установления процента погрешности или факта выхода за его пределы проводится поверка – сравнение показаний поверяемого счетчика и образцового.

В качестве последнего может использоваться любой прибор с классом выше на одну и более ступень. Наиболее точные приборы с классом 0,05 и выше, как правило, это лабораторные образцы, не используемые в промышленности, для бытовых потребителей, в такой высокой точности необходимости также нет.

Какой класс точности необходим для квартиры?

Бытовые потребители оснащаются электросчетчиками с точностью измерений не ниже 2,5. Такой предел используется на индукционных электромеханических приборах. Более точные электронные и цифровые модели, дают возможность проводить измерения с погрешностью не более 1 или 1,5. Бытовых счетчиков с более высокими классами не производят, поскольку в этом нет никакой надобности.

Однозначно же, ответить на вопрос, о том, какой класс точности должен быть, могут ответить в энергоснабжающей организации, кроме того, данный нюанс всегда прописывается в договоре на поставку электроэнергии, заключающемся с каждым потребителем. Как правило, устанавливается только нижняя граница, в выборе же более высокого класса, потребитель не ограничен.

Как определить

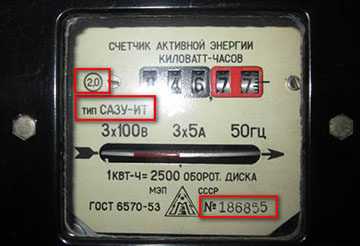

Обозначение класса наносится производителем на корпусе либо на шкале под стеклом, в большинстве случаев, это цифра помещенная в кружок, но в более старых версиях, вместо круга может быть звезда. Если же есть сомнения, что устройство не соответствует приведенным сведениям, то следует обратиться в организацию занимающуюся проведением метрологических поверок, где лабораторным путем будет определено значение погрешности.

По результатам исследований составляется протокол с вносимыми туда показаниями образцового и поверяемого приборов, а также заключением эксперта.

Какой выбрать счетчик

Иногда старые счетчики все же выходят из строя, либо энергоснабжающая организация требует заменить прибор учета. В вопросах выбора опираться следует в первую очередь на технические условия выданные поставщиком, так как он вправе не принять в эксплуатацию оборудование не соответствующее его требованиям.

Если же потребитель не ограничен в выборе, то приобретать следует недорогую модель, возможно даже индукционного электромеханического типа, но желательно новую.

Варианты, когда устанавливаются уже использовавшиеся ранее счетчики, также имеют право на жизнь, однако:

  1. При отсутствии знаний в электротехнике, невозможно определить рабочее состояние.
  2. Поставщик электричества вправе потребовать поверки такого прибора, выполняемой за счет абонента.

Новые счетчики проходят поверку на предприятии-изготовителе, поэтому сразу готовы к установке в электросеть. Обратить снимание следует и на электронные цифровые многотарифные модели, в особенности, если потребитель подключен к трехфазной линии. В таком случае, появляется возможность существенно экономить, в так называемые льготные периоды, когда электроэнергия отпускается по сниженным расценкам.

Другие критерии выбора

Лучше воздержаться от покупки чересчур дешевых приборов сомнительного производства. Даже если они надежны в эксплуатации, еще не означает, что прошли метрологическую аттестацию и находятся в едином реестре измерительных средств.

Обращать внимание следует на производителей имеющих большой опыт работы, а это все без исключения отечественные поставщики. В паспорте прибора обязательно должен стоять штамп предприятия-изготовителя, и оттиск государственного поверителя. Корпус счетчика должен быть опломбирован.

Не помешает и дополнительное удобство, например, в устройствах с жидкокристаллическими экранами, показания видны намного лучше, чем с механическим указателем.

Цена

Несомненно, класс точности оказывает влияние на стоимость прибора, хотя для бытовых потребителей это и не сказывается существенно на стоимости. Если же есть необходимость приобрести лабораторное оборудование, тогда придется отдать сумму большую, чем за бытовой счетчик, что обусловлено использованием более дорогостоящих элементов и материалов.

Расценки в зависимости от класса точности

На сегодняшний день бытовые потребители могут приобрести счетчики начиная от класса 1. Обычный прибор с механическим счетным устройством обойдется в среднем за 15$, а вот за многотарифную модель с однофазным подключением придется отдать около 32$.

Возможна еще установка приборов с погрешностью 1,5, такие будут незначительно уступать в цене, а вот дисковые модели более низких классов на сегодняшний день уже не производятся и постепенно изымаются из эксплуатации.

househill.ru

Класс точности электросчетчика - что это такое и какой необходим?

Приборы учёта электрической энергии могут быть классифицированы в зависимости от типа измеряемых величин, способа подключения, а также конструкционных особенностей.

Класс точности электросчетчика – один из наиболее важных показателей, который в обязательном порядке должен быть учтён при выборе прибора перед самостоятельной установкой.

Что такое класс точности электросчетчика?

Современные электрические счётчики помимо простых измерений мощности электроэнергии, способны самостоятельно применять тарифы с учётом основных характеристик окружающей среды. Также такие приборы могут отслеживать качественные характеристики всей подаваемой энергии и делают возможным удаленный доступ к показателям.

По своей сути, класс точности является параметром, определяющим показатели степени погрешности устройства.

Такие показатели в обязательном порядке отображаются на передней панели устанавливаемого прибора учёта и отражают уровень погрешности всех выполняемых устройством замеров.

Правильно выбранный прибор позволяет определить наибольшую возможную относительную погрешность в процентном соотношении.

На сегодняшний день повсеместно осуществляется замена уже полностью устаревших, с технической точки зрения, электрических счетчиков более современными и качественными устройствами. В первую очередь такая массовая замена объясняется недостаточной точностью старых приборов учёта электроэнергии, а также значительно возросшими нагрузками на электрические сети.

В соответствии с указаниями, прописанными в Постановлении РФ, обязательной замене подлежат электрические счётчики, класс точности которых составляет 2,5. Разрешены к применению приборы учёта, имеющие показатели 1 и 2 класса точности.

Какие бывают классы точности?

В соответствии с установленными нормами и правилами, первичную поверку выполняет завод-изготовитель.

Класс точности прописывается в паспорте, который является сопроводительной документацией любого прибора учёта электроэнергии.

Именно с такой заводской отметки и отсчитывается стандартный временной интервал.

Дальнейшие проверки проводятся:

  • для электрических счётчиков – 9-15 лет;
  • для механических однофазных электрических счетчик – 16 лет;
  • для электрических счётчиков с показателями класса точности 0,5 единиц – 5 лет;
  • для трехфазного счетчика – 5-9 лет;
  • для современных электрических счетчиков – 15 лет и более.

Поверка предполагает демонтаж прибора учёта электроэнергии и сдачу его в специальную лабораторию, имеющую аккредитацию для выполнения такого вида работ.

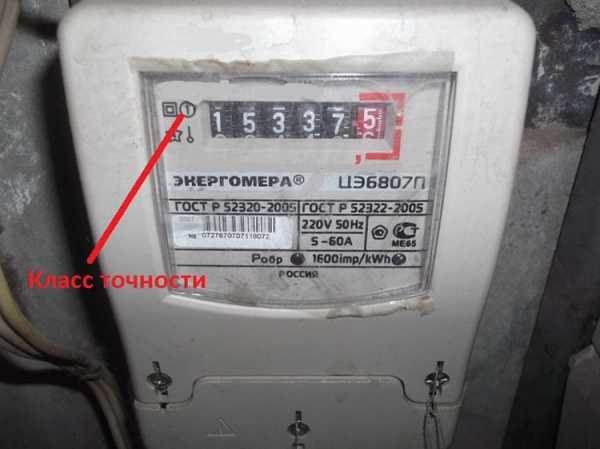

Указание класса точности на приборе учета

По результатам проверки выдаётся документ, который является свидетельством исправности прибора или отражает необходимость в обязательном порядке приобрести новый электросчётчик. В настоящее время есть пять классов точности: 0.2, 0.5, 1.0, 2.0 и 5.0, что является отображением процента погрешности, возможной при подсчёте электрической энергии прибором учёта.

Показатель 5.0 является полностью устаревшим, поэтому в индукционных электросчётчиках применяется класс точности 2.0, а в электронных приборах учёта – класс точности равен единице.

Какой класс точности должен быть у электросчетчика

Правильный выбор электрического счетчика для квартиры или частного домовладения является достаточно сложной задачей и предполагает учёт очень многих факторов, включая также класс точности.

При замене старого электрического счетчика, который устанавливается в квартиру, частный дом или гараж, очень важно ориентироваться не только на показатели мощности, но и класс точности, который обратно пропорционален указываемому производителем цифровому значению. Таким образом, нужно помнить, что чем меньше цифра обозначения на лицевой панели, тем выше уровень класса.

Электронные модели электросчетчиков постепенно вытесняют старые индукционные. Индукционный счетчик электроэнергии, тем не менее, все еще используется, к тому же имеет некоторые преимущества.

Что такое трансформатор тока и как он работает, читайте тут.

Расчет электроэнергии по однотарифному и многотарифному счетчикам различается. О том, как правильно снять показания, вы узнаете из этой информации.

Для квартиры

От показателей класса точности прибора учёта напрямую будут зависеть все колебания таких параметров, как процентное отклонение от настоящего количества всего потребляемого объёма электрической энергии.

Бытовое применение такого прибора в квартирных условиях предполагает приемлемый средний уровень класса точности в пределах двух процентов.

Например, реальное потребление электроэнергии в 100кВт предполагает наличие показателей на уровне от 98кВт до 102кВт. Чем меньшая цифра, указываемая с сопроводительной технической документации, обозначает класс точности, тем меньше будет погрешность. Следует отметить, что вариант электрических счётчиков с максимальной точностью отображения погрешностей, как правило, выше по стоимости, чем другие модели.

С целью правильного определения основных показателей квартирного счётчика при выборе модели очень важно получить разъяснения у специалистов организации, занимающейся энергетическим снабжением данного жилого помещения. Чаще всего, все нюансы обязательно прописываются в договоре, который заключается при поставке электрической энергии между организацией и потребителем.

Важно помнить, что в соответствии с Российским законодательством, в договорах, заключаемых между потребителями и сбытовой организацией, обозначается только нижний уровень класса точности. В выборе верхних показателей, потребители электроэнергии на законодательном уровне не ограничиваются.

В любых жилых многоквартирных домах в обязательном порядке устанавливаются вводные общедомовые приборы учёта электроэнергии с классом точности единица или выше.

Все общедомовые электрические счетчики с классом 2.0 подлежат замене при выходе из строя или в процессе выполнения очередной плановой поверки.

Для частного дома

Прежде чем приступить к самостоятельному выбору определенной модели прибора учёта расходуемого электричества, требуется уточнить основные технические характеристики устройства, а также выяснить все условия энергоснабжения частного домовладения.

При отсутствии необходимых данных в сопроводительной документации, целесообразно привлечь специалистов, которые помогут уточнить тип напряжения, а также учтут количество подключаемых бытовых приборов и энергозависимой техники.

Желательно заблаговременно позаботится о составлении грамотной схемы электрической проводки в частном доме.

Для бытового потребления используются электросчетчики, обладающие точностью измерений в 2.5% или более. Именно такие пределы установлены для приборов учёта индукционного или электромеханического типа. Для наиболее точных электронных и цифровых моделей характерным является измерение потребляемой электрической энергии с уровнем погрешности – 1.0 или 1.5. Бытовые модели счетчиков, имеющие более высокие показатели класса точности, в настоящее время не производятся.

Для установки в условиях частного дома, безусловно, наилучшим вариантом являются приборы, обладающие классом точности на уровне 2.0% и имеющие функцию подсчёта электроэнергии в зависимости от ночного и дневного режима.

Как определить?

В большинстве квартир и частных домах установлены электрические счётчики с классом точности в 2.5%.

В настоящее время такие устаревшие приборы учёта относятся к категории нерасчётных, поэтому энергоснабжающие организации уполномочены отказывать в приёме показаний расхода электричества для выполнения расчёта.

Нерасчётные электросчётчики подлежат обязательной замене на более новые и современные приборы.

Самостоятельно определить класс точности достаточно просто при помощи обычного визуального осмотра приборной панели устройства.

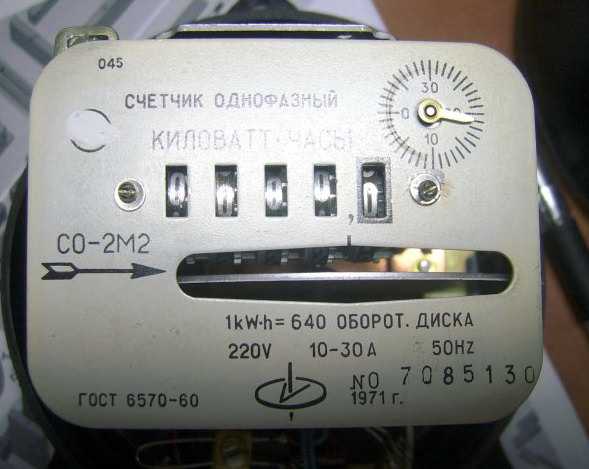

На циферблате любой модели, в кружочке, есть две цифры, которые разделены запятой.

Определение процента погрешности, а также установка факта превышения стандартных пределов осуществляется посредством технической поверки, в процессе которой обязательно выполняется сравнительный анализ показаний проверяемого электрического счетчика с образцовым прибором учёта.

Такой способ проверки является затратным, поэтому специалисты рекомендуют отдавать предпочтение приобретению новой модели и полной замене устаревшего прибора.

Видео на тему

proprovoda.ru

📌 Классы точности - это... 🎓 Что такое Классы точности?

        средств измерений, обобщённая характеристика средств измерений, служащая показателем установленных для них государственными стандартами пределов основных и дополнительных погрешностей и др. параметров, влияющих на точность. Например, для концевых мер длины (См. Меры длины) К. т. характеризуют пределы допускаемых отклонений от номинального размера и влияние изменений температуры, а также допустимую непараллельность рабочих поверхностей и отклонение их от идеальной плоскости. Введение К. т. облегчает стандартизацию средств измерений и их подбор для измерений с требуемой точностью.

         Из-за разнообразия измеряемых величин и средств измерений нельзя ввести единый способ выражения пределов допускаемых погрешностей и единые обозначения К. т. Если пределы погрешностей выражены в виде приведенной погрешности (т. е. в процентах от верхнего предела измерений, диапазона измерений или длины шкалы прибора), а также в виде относительной погрешности (т. е. в процентах от действительного значения величины), то К. т. обозначают числом, соответствующим значению погрешности. Например: К. т. 0,1 соответствует погрешность 0,1%. Многие показывающие приборы (амперметры, вольтметры, манометры и др.) формируются по приведённой погрешности, выраженной в процентах от верхнего предела измерений. В этих случаях применяется ряд К. т.: 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0. При нормировании по относительной погрешности обозначение К. т. заключают в кружок.

         Для гирь, мер длины и приборов, для которых предел погрешности выражают в единицах измеряемой величины, К. т. принято обозначать номером (1-й, 2-й и т.д. — в порядке снижения К. т.). При указании конкретного К. т. слово «точность» обычно опускается, например гири 3-го класса. Ряды К. т., их обозначения и соответствующие требования к средствам измерений включаются в стандарты (ГОСТ) на отдельные их виды.

         Лит.: ГОСТ 13600—68. Государственная система обеспечения единства измерений. Средства измерений. Классы точности. Общие требования: Широков К. П. и Раинович С. Г., О классах точности средств измерений, «Измерительная техника», 1969, № 4.

         К. П. Широков.

        в машиностроении, характеристика точности изготовления изделия (детали, узла, машины или прибора), определяемая значениями Допусков, указанных в стандартах. К. т. могут быть установлены на отдельные геометрические параметры изделий, например на линейные размеры, углы, параметры зубчатых колёс и т.д., и на изделия в целом, например на металлорежущие станки (См. Металлорежущий станок), подшипники качения (См. Подшипник качения) и т.д. К. т. отдельных геометрических параметров являются составной частью стандартных систем допусков и посадок для типовых соединений в машиностроении, например гладких, резьбовых, конических, шлицевых, и, как правило, распространяются на допуски данного геометрического параметра в любых изделиях.          В большинстве стандартных систем допуски во всех К. т. определяют на основе единицы допуска i, зависящей от номинального размера. Например, для гладких цилиндрических соединений единица допуска (в мкм) при размерах 1—500 мм равна: i = 0,5i = 0,45(в международной системе ИСО), где d — среднее значение номинальных размеров (в мм) для данного интервала, в пределах которого допуск принимают постоянным. Для каждого К. т. при подсчёте допуска выбирают определённое число единиц допуска, которые составляют геометрическую прогрессию обычно со знаменателем 1,6мм имеются К. т.: 1, 2, 2а, 3, 3а, 4, 5, которые используют, как правило, для сопрягаемых размеров, и 7, 8, 9, 10 — для неответственных, так называемых свободных размеров. Установлены также классы точнее 1-го, обозначаемые (в порядке уменьшения допуска) 09, 08, 07, 06, 05, 04, 03, 02 и предназначенные для измерительных средств (калибры, концевые меры) и деталей в особо точных соединениях (посадки прецизионных подшипников). В системе ИСО — 18 основных К. т. (иногда их называют квалитетами), обозначаемых номерами 01, 0, 1, 2,..., 16.

         К. т. устанавливаются на некоторые изделия в целом. В этом случае на машину, прибор или узел разрабатывают стандарты, в которых определяют допуски основных эксплуатационных показателей, а также др. свойств изделия, влияющих на точность его работы. Например, К. т. металлорежущего станка определяют отклонения размеров и геометрической формы поверхностей деталей, обработанных на этом станке, а также предельные погрешности базирующих поверхностей станка, предельные погрешности взаимного перемещения рабочих органов станка и т.п.; К. т. подшипников качения — предельные погрешности вращения подшипников, а также точность выполнения их монтажных поверхностей.

         К. т. — важная эксплуатационная, технологическая и экономическая характеристика изделия, определяющая степень приближения параметров изделия к их расчетным значениям. От К. т. зависят точность сборки, трудоёмкость и стоимость изготовления, выбор оборудования для обработки и контроля. К. т. может влиять на выбор материала изделия, его конструкцию и др. свойства.

         М. А. Палей.

dic.academic.ru

📌 Классы точности (в машиностроении)

Классы точности в машиностроении, характеристика точности изготовления изделия (детали, узла, машины или прибора), определяемая значениями допусков, указанных в стандартах. К. т. могут быть установлены на отдельные геометрические параметры изделий, например на линейные размеры, углы, параметры зубчатых колёс и т.д., и на изделия в целом, например на металлорежущие станки, подшипники качения и т.д. К. т. отдельных геометрических параметров являются составной частью стандартных систем допусков и посадок для типовых соединений в машиностроении, например гладких, резьбовых, конических, шлицевых, и, как правило, распространяются на допуски данного геометрического параметра в любых изделиях.

В большинстве стандартных систем допуски во всех К. т. определяют на основе единицы допуска i, зависящей от номинального размера. Например, для гладких цилиндрических соединений единица допуска (в мкм) при размерах 1‒500 мм равна: i = 0,5 (в общесоюзной системе ОСТ), i = 0,45 + 0,001 (в международной системе ИСО), где d ‒ среднее значение номинальных размеров (в мм) для данного интервала, в пределах которого допуск принимают постоянным. Для каждого К. т. при подсчёте допуска выбирают определённое число единиц допуска, которые составляют геометрическую прогрессию обычно со знаменателем 1,6, реже 1,25 или 2. В каждой системе допусков существует несколько К. т. Они обозначаются порядковыми номерами. Обычно номер К. т. возрастает с увеличением допусков. Например, в системе допусков ОСТ для цилиндрических соединений при размерах от 1 до 500 мм имеются К. т.: 1, 2, 2а, 3, 3а, 4, 5, которые используют, как правило, для сопрягаемых размеров, и 7, 8, 9, 10 ‒ для неответственных, так называемых свободных размеров. Установлены также классы точнее 1-го, обозначаемые (в порядке уменьшения допуска) 09, 08, 07, 06, 05, 04, 03, 02 и предназначенные для измерительных средств (калибры, концевые меры) и деталей в особо точных соединениях (посадки прецизионных подшипников). В системе ИСО ‒ 18 основных К. т. (иногда их называют квалитетами), обозначаемых номерами 01, 0, 1, 2,..., 16.

К. т. устанавливаются на некоторые изделия в целом. В этом случае на машину, прибор или узел разрабатывают стандарты, в которых определяют допуски основных эксплуатационных показателей, а также др. свойств изделия, влияющих на точность его работы. Например, К. т. металлорежущего станка определяют отклонения размеров и геометрической формы поверхностей деталей, обработанных на этом станке, а также предельные погрешности базирующих поверхностей станка, предельные погрешности взаимного перемещения рабочих органов станка и т.п.; К. т. подшипников качения ‒ предельные погрешности вращения подшипников, а также точность выполнения их монтажных поверхностей.

К. т. ‒ важная эксплуатационная, технологическая и экономическая характеристика изделия, определяющая степень приближения параметров изделия к их расчетным значениям. От К. т. зависят точность сборки, трудоёмкость и стоимость изготовления, выбор оборудования для обработки и контроля. К. т. может влиять на выбор материала изделия, его конструкцию и др. свойства.

Лит. см. при ст. Допуск.

М. А. Палей.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

dic.academic.ru

Классы точности лабораторных весов

 Первое отличие новой версии ГОСТ 24104 состоит в том, что в соответствии с требованиями международной рекомендации МР 76 все лабораторные весы разделены на 3 класса точности: специальный, высокий, средний. При этом из стандарта исключено деление весов на весы образцовые и общего назначения и деление по разрядам и классам точности I/1 - IV/4. На компараторы массы стандарт не распространяется.
                И вот здесь уже может появиться первое затруднение в выборе весов. Если раньше в старой версии стандарта было жестко регламентировано применение весов по разрядам и классам точности, то теперь право выбора остается за самим пользователем весов с тем условием, что сам пользователь должен четко представлять, для каких целей он будет применять данное средство измерения. Характеристики весов остаются неизменными, однако, эксплуатироваться они могут по-разному: либо для взвешивания, либо для передачи единицы массы от высшего класса средства измерения к низшему, т.е. для поверки средства измерения.
                Ведь то же самое было и по старой версии стандарта. Только там присутствовал термин «образцовые». При этом потребитель часто считал, что если он применит при заказе термин «образцовые» весы III разряда, то получит весы по своим метрологическим характеристикам лучше весов общего назначения 3-го класса точности. На самом деле, это те же весы, отличающиеся только областью применения.
                Исключение деления весов на весы общего назначения и образцовые пусть даже пока непривычно, но предотвратит путаницу при заказе. Однако если потребитель вдруг захочет приобрести такие весы не только для взвешивания, но и для поверки гирь (предположим, что на предприятии есть аккредитованная на право калибровки гирь лаборатория), то он может уверенно использовать такие весы, так как в руководстве по эксплуатации будут указаны те классы гирь, которые могут быть поверены на этой конкретной модели весов.
                Встречающийся сейчас в нормативно-технической документации термин «эталонные весы», применяемый в соответствии с законом РФ «Об обеспечении единства измерений», дублирует термин «образцовые весы», но отсутствие до настоящего времени стандарта на государственную поверочную схему не обязывает нас использовать широко этот термин; тем более что, как уже было отмечено, этот термин определяет только область применения средства измерения.
                Вторым кардинальным отличием новой версии стандарта следует считать появление в нем новых характеристик: цена поверочного деления «е» и число поверочных делений «n». Пользуясь именно этими характеристиками, каждый специалист может выбрать для себя весы со 100% гарантией того, что это именно те весы, которые необходимы для эксплуатации. Цена поверочного деления «е» - это условная величина, выраженная в единицах массы и предназначенная для расчета погрешности весов. Значение цены поверочного деления «е» устанавливается производителем весов и в соответствии с требованиями нового государственного стандарта должно быть указано на шильдике на весах.
                По-прежнему на шильдике остается нанесенным и значение дискретности отсчета, обозначаемое буквой «d».
                Как уже было сказано, по новой версии стандарта в соответствии с международными рекомендациями появились три класса точности для лабораторных весов, которым соответствуют следующие обозначения:

                специальный       I                 высокий       II                 средний       III

                Необходимо обратить внимание на то, что классификация весов по классам точности, принятая в ГОСТ 24104-2001, не соответствует классификации ГОСТ 24104-88. При практическом пересчете метрологических характеристик по новой версии стандарта весы 1 и 2 классов и практически почти все весы 3-го класса по ГОСТ 24104-88 входят в специальный I класс точности по ГОСТ 24104-2001, а весы 4-го класса точности - в высокий II класс точности.
                В зависимости от класса точности весов устанавливаются следующие значения «е»:
- для весов любого класса точности е=d;
- для весов специального и высокого классов точности «е» выбирается из ряда 2d, 5d, 10d;
- для весов специального класса точности, у которых «е» не более 0,1мг допускается устанавливать следующие значения «е»: е=20d, e=50d, e=100d, e=200d, e=500d, e=1000d;
очевидно, что эти выражения применимы для весов, у которых значения дискретности отсчета не превосходят 5 мкг.
                При этом значение величины «е», выраженное в единицах массы, должно соответствовать члену ряда 1 х 10 (, где а - любое целое число или ноль, т.е. 1, 10, 100 и т.д.
                Важным моментом для классификации весов является определение числа поверочных делений «n». «n» равняется отношению наибольшего предела взвешивания (НПВ) к значению «е». Следует обратить внимание на то, что весы, имеющие одинаковое число поверочных делений «n», иногда могут быть отнесены к различным классам точности. Выбор того, к какому классу точности отнести весы, осуществляется производителем весов в зависимости от достижимого в каждом конкретном случае отношения цена/качество. Под качеством в данном случае понимается значение допускаемой погрешности взвешивания на весах.
                И еще одна новая характеристика, обязательная для весов и необходимая потребителю - это наименьший предел взвешивания (НмПВ). В старой версии стандарта эта характеристика приводилась только для образцовых весов, так как именно ею определялось наименьшее значение массы поверяемой гири. Всем известно, как важно знать, от какого наименьшего предела взвешивания производитель гарантирует указанную в руководстве по эксплуатации погрешность весов. И вот теперь эта характеристика определена в новом стандарте как обязательная, которая также выносится на шильдик весов. Нормирование наименьшего предела взвешивания в новом стандарте осуществляется через дискретность отсчета «d». Для весов специального класса точности НмПВ составляет 100d; для высокого класса точности - 20d или 50d в зависимости от величины «е»; для среднего класса - 20d. Значения «n» и НмПВ в зависимости от класса точности и значения «е» должны соответствовать указанным в таблице 1.

Класс точности е n НмПВ
Специальный Любое 50000 и более 100d
Высокий До 50 мг включ.
Св. 50 мг
От 100 до 100000 включ.
От 5000 до 100000 включ.
20d
50d
Средний До 2г включ.
Св. 2г
От 100 до 10000 включ.
От 500 до 10000 включ.
20d
20d

 Таким образом, пользователь, приобретающий весы, читает на шильдике весов значения наибольшего предела взвешивания НПВ (это было и ранее), дискретности отсчета весов «d» (также было ранее), цены поверочного деления «е»(вводится вновь), наименьшего предела взвешивания НмПВ (вводится вновь), класс точности весов.

www.vesis.ru

Классы точности - «Энциклопедия»

КЛАССЫ ТОЧНОСТИ средств измерений, обобщённая характеристика средств измерений, отражающая уровень точности полученных с их помощью значений измеряемой величины. Классы точности соответствуют пределам допускаемых погрешностей измерений, а также другим характеристикам, влияющим на точность.

Единого принципа деления всех средств измерений по классам точности не существует. Требования к точности средств измерений, лежащие в основе разделения их на классы, и обозначения классов точности устанавливаются стандартами на соответствующие группы средств измерений (гири, меры длины, манометры и так называемые). Введение классов точности облегчает стандартизацию средств измерений и их подбор в соответствии с требованиями конкретной задачи измерений.

Обозначения классов точности различны для разных средств измерений. Для многих измерительных приборов число, обозначающее класс  точности, равно допускаемой приведённой погрешности (смотри Погрешности средств измерений), выраженной в процентах (например, класс  точности 0,1 соответствует приведённой погрешности 0,1%). Классы  точности обозначают также прописными буквами латинского алфавита или римскими цифрами. В необходимых случаях к обозначению классов точности буквами латинского алфавита допускается добавлять индексы в виде арабской цифры. Классы  точности, которым соответствуют меньшие пределы допускаемых погрешностей, соответствуют буквы, находящиеся ближе к началу алфавита, или цифры, означающие меньшие числа.

Реклама

Условные обозначения классов точности, включающие числа, буквы латинского алфавита или римские цифры, наносят на циферблаты, щитки и корпусы средств измерений. При указании классов точности на измерительных приборах с неравномерной шкалой могут дополнительно указываться пределы допускаемой основной относительной погрешности для части шкалы, лежащей в пределах, отмеченных специальными знаками. Обозначение классов точности можно не наносить на высокоточные меры. За исключением технически обоснованных случаев, вместе с условным обозначением классов точности на циферблат, щиток или корпус средства измерений наносят обозначение стандарта или технических условий, устанавливающих требования к их эксплуатации. Правила построения и примеры обозначения классов точности в документации и на средствах измерений приведены в ГОСТе 8.401-80.

А. С. Дойников.

knowledge.su

Классы точности Википедия

Класс точности — обобщённая характеристика средств измерений, определяемая пределами допускаемых основных и дополнительных погрешностей, а также рядом других свойств, влияющих на точность осуществляемых с их помощью измерений.

Погрешность может нормироваться, в частности, по отношению к:

  • результату измерения (по относительной погрешности)
в этом случае, по ГОСТ 8.401-80 (взамен ГОСТ 13600-68), цифровое обозначение класса точности (в процентах) заключается в кружок.
  • длине (верхнему пределу) шкалы прибора (по приведенной погрешности).

Для стрелочных приборов принято указывать класс точности, записываемый в виде числа, например, 0,05 или 4,0. Это число дает максимально возможную погрешность прибора, выраженную в процентах от наибольшего значения величины, измеряемой в данном диапазоне работы прибора. Так, для вольтметра, работающего в диапазоне измерений 0—30 В, класс точности 1,0 определяет, что указанная погрешность при положении стрелки в любом месте шкалы не превышает 0,3 В.

Относительная погрешность результата, полученного с помощью указанного вольтметра, зависит от значения измеряемого напряжения, становясь недопустимо высокой для малых напряжений. При измерении напряжения 0,5 В погрешность составит 60 %. Как следствие, такой прибор не годится для исследования процессов, в которых напряжение меняется на 0,1—0,5 В.

Обычно цена наименьшего деления шкалы стрелочного прибора согласована с погрешностью самого прибора. Если класс точности используемого прибора неизвестен, за погрешность s прибора всегда принимают половину цены его наименьшего деления. Понятно, что при считывании показаний со шкалы нецелесообразно стараться определить доли деления, так как результат измерения от этого не станет точнее.

Следует иметь в виду, что понятие класса точности встречается в различных областях техники. Так, в станкостроении имеется понятие класса точности металлорежущего станка, класса точности электроэрозионных станков (по ГОСТ 20551).

Обозначения класса точности могут иметь вид заглавных букв латинского алфавита, римских цифр и арабских цифр с добавлением условных знаков. Если класс точности обозначается латинскими буквами, то класс точности определяется пределами абсолютной погрешности. Если класс точности обозначается арабскими цифрами без условных знаков, то класс точности определяется пределами приведённой погрешности и в качестве нормирующего значения используется наибольший по модулю из пределов измерений. Если класс точности обозначается арабскими цифрами с галочкой, то класс точности определяется пределами приведённой погрешности, но в качестве нормирующего значения используется длина шкалы. Если класс точности обозначается римскими цифрами, то класс точности определяется пределами относительной погрешности.

Аппараты с классом точности 0,5 (0,2) проходят метрологические испытания с 5 % загрузки, а 0,5s (0,2s) уже с 1 % загрузки.[1]
