Струбцины — обзор видов и рекомендации по выбору. Статьи компании «ООО “АмайзТрейд” г. Брест»

Незаменимым инструментом для любого столяра, без которого не представляется возможным его работа, является струбцина. Данный зажим должен быть в арсенале в достаточном количестве. Причем необходимо купить струбцину различных видов, чтобы всегда иметь под рукой подходящий слесарный инструмент. В данной статье мы поговорим о видах струбцин, их особенностях и специфике выбора.

Для начала отметим, что назначение струбцин — закрепление нескольких деталей друг с другом либо с определенной поверхностью. При работе мастеру часто нужно надежно зафиксировать их в одном положении. Часто струбцины применяют в столярном и сварочном деле. Однако в быту они также будут востребованы.

Перед тем как купить струбцину, нужно ознакомиться с её устройством. Как правило, она состоит из 2 частей — прижима и рамы. Инструменту придает жесткость именно прочность рамы. В свою очередь основной функционал несет в себе прижимной механизм.

Виды струбцин

Существует несколько классификаций струбцин. Сначала поговорим о разделении таких инструментов в зависимости от угла рамы и других конструкционных особенностей:

Корпусные. Детали прижимаются элементами корпуса. Такая струбцина состоит из металлических брусков, которые соединяются прочной планкой.
Винтовые. Инструмент выполнен в виде 2 вариантов — в форме буквы G и корпусном исполнении. Часто винтовые струбцины изготовлены из кованой инструментальной стали.
Магнитные. Востребованы во время выполнения сварочных работ.
С трещоткой. Внешний вид таких струбцин напоминает бельевые прищепки. Зажим осуществляется под действием усилий человека.
Триггерные. Конструкция выполнена в виде буквы F.
Гидравлические.
Зажимным механизмом струбцины выступает устройство, напоминающее домкрат. На штоке имеется пятак.
Вакуумные. Они выполнены в форме рамы и 2 присосок, расположенных параллельно друг другу. Зажимаются при помощи ручных насосов.

Каждый из этих видов струбцин имеет свою сферу применения и востребован в отдельных случаях. Именно поэтому следует купить струбцины разных типов для решения широкого перечня задач.

Также есть другая классификация струбцин по их конструкции:

Самым универсальным решением можно назвать G-образный зажим. Он достаточно легкий, простой в использовании и позволяет получить большое прижимное усилие.
F-образные варианты выполнены в формате подвижной скобы, скользящей по направляющим. Для фиксации применяется винт. На губках имеются защитные накладки.
Торцевые струбцины изготовлены из литой рамы с 3 зажимными винтами. Подобная Т-образная конструкция может фиксировать торцы и кромки.
Угловые струбцины имеют корпус с поджимными пятками и винтовыми прижимами. Они нужны для фиксации заготовки под прямым углом.
Быстросъемные или автоматические струбцины имеют конструкцию в виде железной шины и 2 губок (1 подвижная и 1 зафиксированная). Детали зажимаются при помощи рычажного механизма. Такие струбцины прочные и легкие.
Прижимные струбцины по типу прищепки достаточно удобные в использовании. Однако глубина захвата у них небольшая. Сфера применения — закрепление и склейка габаритных заготовок.
Ленточные струбцины представляют собой зажим из синтетической ткани и блок для его втягивания.

Здесь опять же различается сфера применения и материалы изготовления. Желательно иметь на вооружении несколько видов.

Помимо этого, можно разделить такие инструменты на струбцины быстрозажимные и традиционные.

Особенности выбора струбцин

Сегодня можно купить любую струбцину с нужными вам размерами в каждом крупном строительном магазине. Однако при этом следует знать правила выбора таких инструментов. Существует ряд особенностей, на которые следует при этом обращать внимание:

вес;
материал изготовления;
усилие зажима;
функциональные возможности;
наличие защиты от коррозии;
вспомогательные аксессуары.

Также есть приспособления, которые позволяют работать в качестве распорки. Чтобы «переключить» струбцину в другой режим, достаточно повернуть губки на 180°.

Не стоит забывать о том, что тип прижимного механизма напрямую влияет на усилие зажима. Для работы со сталью нужно достаточно мощная струбцина. В это же время для заготовок из дерева подойдут более облегченные варианты.

Среди дополнительных аксессуаров следует выделить Т-образную ручку. Она облегчает регулировку усилия зажима, что весьма удобно.

Струбцина — инструмент, который обязательно должен быть в вашем арсенале. С его помощью можно выполнять склеивание или обработку различных деталей. Без такого приспособления подобная работа была бы невозможной либо затруднена. Главное — покупайте качественные инструменты, которые прослужат долго. Надеемся, что наша статья помогла и теперь вы знаете, как выбрать струбцину в зависимости от ваших нужд!

Классификация струбцин, область применения, советы по выбору струбцин

Любые конструкции или изделия требуют качественной подгонки составляющих. Те же ворота из металлопроката или деревянный стул, конструкционные элементы должны плотно и ровно стыковаться между собой. По этой причине при сборке конструкций/изделий применяют специальные держатели, которые называются струбцинами. В обзоре будет рассказано, как выбрать струбцины.

Первые упоминания о струбцинах с винтовым зажимом относятся еще к XV веку. Начиная с XVII века струбцины являются повсеместно распространенными приспособлениями.

Струбцина – специальный держатель, позволяющий располагать конструкционные элементы различных изделий в правильном положении. Благодаря струбцинам можно состыковать между собой сборочные единицы конструкции под определенным углом и с требуемым усилием.

На сегодняшний день создано широчайшее видовое разнообразие струбцин. Одних только стандартных общепринятых струбцин можно начитать около 20 разновидностей. Многие мастера изготавливают свои собственные уникальные струбцины, которые подходят лишь для каких-то определенных процессов. Итак, какие же существуют виды струбцин.

Содержание

Классификация струбцин
G-образные
F-образные
Трубные
Торцевые
Ленточные
Распорные
Дополнительная информация

Классификация струбцин

Наиболее популярными и востребованными являются следующие виды струбцин:

G-образные

F-образные
Трубные
Торцевые
Ленточные
Распорные

Разумеется, названные выше струбцины являются не единственными из существующих. Есть еще множество других разновидностей струбцин, но они больше относятся к узкоспециализированным.
Как выбрать струбцину.

G-образные

Струбцины G-образного типа – та же скоба, на одной конце которой находится неподвижная губка, а на втором конце размещена подвижная прижимная площадка. Подвижная губка перемещается за счет резьбы.

Такими струбцинами обычно прижимают заготовки к столешнице. Но G-образный профиль вполне реально использовать и для соединения заготовок между собой.

Преимущества G-образных струбцин:

Простая и надежная конструкция
Возможность прижима заготовок с высоким усилием

Минусы G-образных струбцин:

Сильно ограниченная высота прижима

Среди струбцин с G-образным профилем есть множество моделей для работы как с металлическими заготовками, так и с элементами из древесины, пластика и многих других материалов. G-образные струбцины представлены достаточно широким типоразмерным рядом.

F-образные

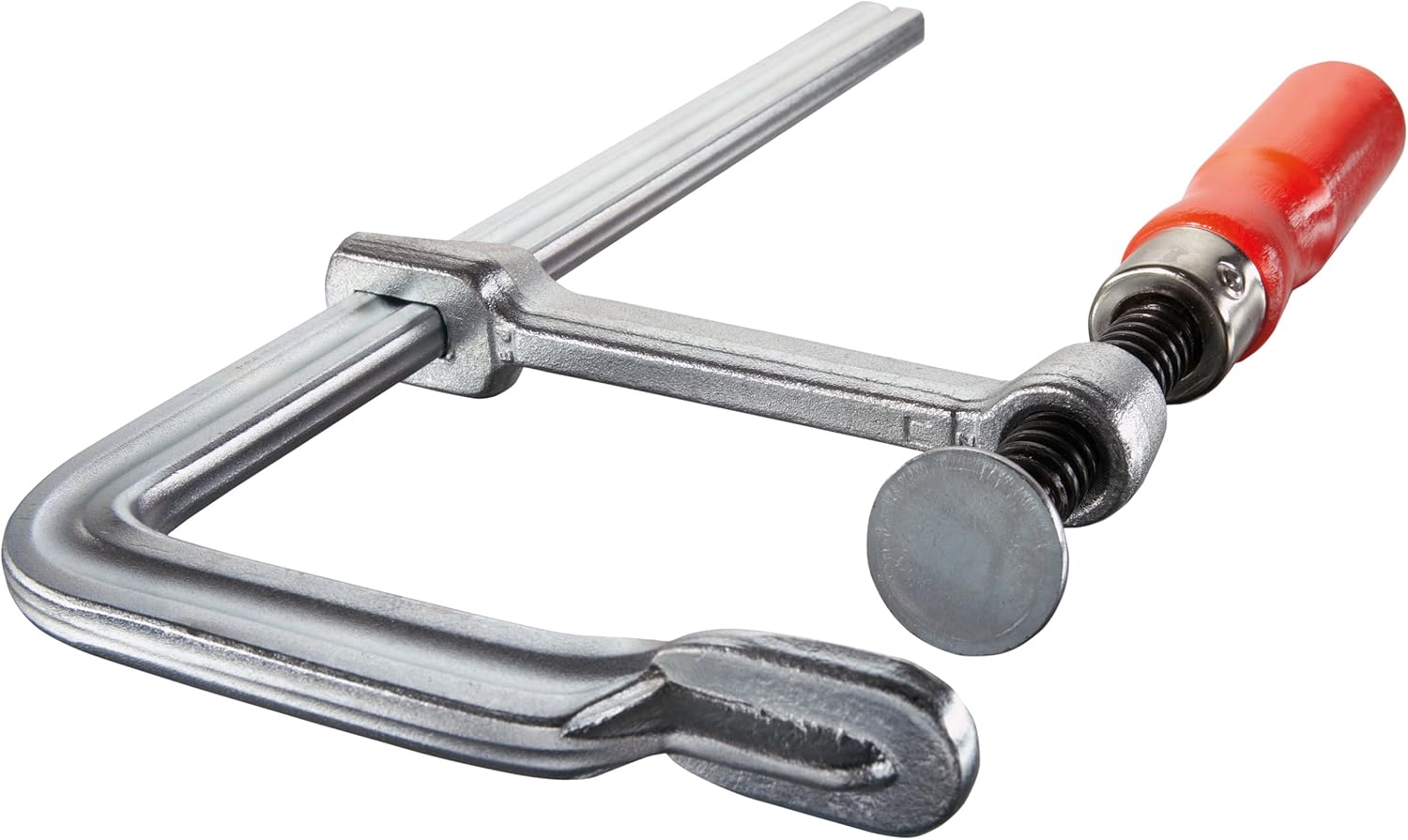

Струбцины F-образного типа – на конце удлиненного держателя расположена неподвижная губка, вместе они образуют букву «Г». Вторая губка является подвижной, она свободно перемещается по держателю и фиксируется в любом положении. С учетом подвижной губки струбцина становится похожей на букву «F».

F-образные струбцины ценятся за увеличенную глубину прижима

, которая по сути ограничивается лишь длиной держателя. Данная разновидность струбцин часто используется для фиксации заготовок к краю столешницы.

Различают несколько видов F-образных струбцин:

С классической подвижной губкой
С подвижной губкой, оснащенной механизмом дожима

Обыкновенная губка прижимает заготовку на ту силу, которой хватит мастеру. Такие струбцины зажимаются от руки. А губка с механизмом дожима придавливает заготовки винтовым прижимом.

Преимущества F-образных струбцин:

Возможность прижима высоких заготовок
Простая и надежная конструкция

Недостатки F-образных струбцин:

Силы прижима может быть недостаточно

Касательно силы прижима, нижняя губка скользит по держателю, то есть направляющей. При определенных обстоятельствах подвижная губка может ерзать по направляющей в процессе или после фиксации заготовки.

Трубные

Струбцины трубного типа – незаменимые для столярного дела зажимы. Трубная струбцина состоит из 2 отдельных частей. Одна из них называется прижимной, а вторая упорной. Дополнительно этот тип струбцин нужно оснащать трубой. Труба обычно не входит в комплект поставки. Как понятно, прижимные губки струбцины фиксируются на трубе. Сама труба выступает в роли направляющей.

Струбцины этого типа обладают достаточно сложной конструкцией. Прижимная часть имеет резьбовую головку и сам винтовой зажим. Резьбовая головка предназначена для вкручивания резьбы.

Зафиксированные на трубе прижимные губки дают возможность прижимать длинные заготовки

. Обычно при изготовлении конструкций мастера используют от 3 до 10 трубных струбцин, что позволяет создать равномерный прижим по всей длине достаточно крупных конструкций.

Преимущества трубных струбцин:

Возможность прижима длинных и широких заготовок
Высокая сила прижима
Возможность точность подгонки заготовок

Минусы трубных струбцин:

Необходимо отдельно приобретать трубы
Необходимо нарезать в трубах резьбу

Трубные струбцины хорошо себя зарекомендовали при склейке мебельных щитов и сборке всевозможных каркасов. Чаще всего трубные струбцины используются при работе с изделиями из натуральной древесины.

Торцевые

Струбцины торцевого типа – специальные зажимы, которые позволяют прижать заготовку сбоку, то есть с торца. Ярким примером использования торцевых струбцин является установка декоративной окантовки на торцевую поверхность столешницы.

Торцевая струбцина состоит из скобы, похожей на конструкцию G-образного зажима. На концах скобы и ее вершине предусмотрены винтовые прижимы. Прижимами на концах скобы струбцина жестко фиксируется на столешнице. А верхней губкой струбцина прижимает заготовку к торцу стола.
Как правило, торцевые струбцины предназначены для приклеивания всевозможных лент и полосок. Такие струбцины хорошо себя зарекомендовали при работе с декоративным шпоном.

Преимущества торцевых струбцин:

Надежный прижим
Точная подгонка

Недостатки торцевых струбцин:

Скоба ограничивает высоту заготовок

Помимо сборки конструкций из древесины и пластика торцевые струбцины применимы и при сборке металлоизделий. Благодаря торцевым струбцинам можно аккуратно и ровно приваривать металлическую полоску и ленту.

Ленточные

Струбцины ленточного типа – разновидность гибких зажимов. Такие струбцины надежно и безопасно стягивают заготовки. Ярким примером использования ленточной струбцины является изготовление рамки. Лента натягивается по периметру будущей рамки, крепко сжимая элементы заготовки между собой. Чтобы не повредить гибкую ленту рекомендуется устанавливать на углы рамки специальные наставки.

В качестве стягивающей ленты чаще всего используется полоска прочной синтетической ткани, как на грузоподъемных стропах.

Модели ленточных струбцин могут отличаться между собой как размерами ленты, так и принципом ее стягивания. Лента струбцин может иметь различную длину и ширину. Затяжка ленты обычно реализуется либо храповым механизмом, либо эксцентриковым прижимом.

Преимущества ленточных струбцин:

Возможность фиксации крупногабаритных заготовок
Возможность фиксации заготовок различной формы
Простая и надежная конструкция

Минусы ленточных струбцин:

Лента подвержена износу
Нельзя фиксировать горячие заготовки

В составе качественных дорогостоящих струбцин ленточного типа нередко встречаются различные накладки для острых углов.

Струбцины ленточного типа хорошо себя зарекомендовали при сборке конструкций из древесины. Такими струбцинами удобно стягивать рамки, щиты и каркасы.

Распорные

Струбцины распорного типа – если подавляющее большинство струбцин работают на сжатие и прижим заготовок, то распорные струбцины обеспечивают разжатие. Сила разжатия будет крайне полезной при обустройстве дверных и оконных проемов. Благодаря распоркам можно надежно зафиксировать раму, чтобы ее не повело при отвердении строительного раствора или монтажной пены.

Разумеется, область использования распорных струбцин не ограничивается дверными и оконными проемами. Этот вид струбцин можно применять при сборке всевозможных деревянных и металлических конструкций. Распорки позволяют повысить точность при изготовлении рамных конструкций, каркасов, щитов и прочего-прочего.

Преимущества струбцин распорного типа:

Возможность приложения силы на разжатие

Недостатки струбцин распорного типа:

Достаточно ограниченная область применения

Струбцины распорного типа пользуются популярностью в основном среди монтажников дверей и окон.

Как выбрать струбцины.

Выше описан далеко не полный перечень существующих на сегодняшний день струбцин. В закромах у хорошего мастера наверняка найдется 5-7 видов струбцин.

При выборе струбцин следует обратить внимание на типоразмерный ряд зажимов. Струбцины рекомендуется выбирать в различных типовых размеров. Ту же G-образную струбцину желательно приобрести в маленьком, среднем и крупном размере. При этом каждый из типоразмеров должен быть представлен минимум 3-5 штуками.

Мастера, которые занимаются сборкой различных конструкций, нередко практикуют создание уникальных струбцин. Самодельные струбцины хороши тем, что зажимы идеально подходят для выполнения узкоспециализированных операций по сборке.

29 типов хомутов и их выбор

Камрон Сандерс

Камрон Сандерс — эксперт по благоустройству дома и писатель с более чем 15-летним практическим опытом строительства, реконструкции, деревообработки, ремонта домов и ландшафтного дизайна. Он также писал для HGTV. Опыт Камрона варьируется от устранения неполадок пил и газонокосилок до покраски кухонных шкафов.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 16.12.22

Петр Вытражек / Getty Images

Как мастера, у всех нас есть что-то, что мы представляем, когда думаем о зажиме. На самом деле существуют десятки типов зажимов, каждый со своими сильными и слабыми сторонами. Некоторые зажимы отлично подходят для сложных работ по дереву, таких как столярные работы, в то время как другие просто служат дополнительным набором рук в мастерской.

Струбцины — чрезвычайно универсальные инструменты с бесконечным списком применений. На самом деле, вы, скорее всего, никогда не перестанете находить новые способы использования своих зажимов. Чтобы помочь вам ознакомиться с каждой разновидностью, вот 29типы хомутов, которые должен знать каждый домашний мастер.

Что такое зажим?

Зажим — это устройство, используемое для сжатия, связывания или иного сжатия объекта или заготовки.

01 из 29
C-образный зажим
Роберт Лоудон / Getty Images
Подходит для: Общая деревообработка, ремонт автомобилей
С-образный зажим, названный в честь его формы «С», является одним из самых основных типов зажимов. С-образные зажимы состоят из С-образной рамы с фиксированной губкой и однозаходного винта для затягивания на плоских поверхностях.
02 из 29
С-образный зажим с удлиненным горлышком
ФотоЮг / Getty Images
Подходит для: Деревообработка, склейка досок, автомобильная промышленность
С-образный зажим с удлиненным горлом представляет собой С-образный зажим с удлиненными губками, что позволяет ему прикладывать зажимное усилие, направленное к центру заготовки.
03 из 29
F-зажим
Аонип / Getty Images
Подходит для: Деревянные столярные изделия, торцевая склейка досок, удерживание заготовок
Как и C-образный зажим, F-образный зажим назван в честь его сходства с буквой. Винт с резьбой удерживается не фиксированной С-образной рамой, а скользящим элементом, который перемещается по прямому участку рамы. Это позволяет челюстям расширяться и удерживать гораздо больше материала, чем способен C-образный зажим. F-зажимы часто имеют большое горлышко, что позволяет им зажимать более крупные материалы ближе к центру.
04 из 29
Зажим сцепления
Евгений Романенко / Getty Images
Подходит для: Деревянные столярные изделия, торцевое склеивание досок, удерживание заготовок
Подобный по конструкции F-зажиму, зажим с муфтой использует муфту для фиксации губок на месте. Задействование муфты большим пальцем освобождает челюсть от перекладины, что позволяет ослабить зажим одной рукой. Слабость как F-образных, так и муфтовых зажимов заключается в склонности прямого стержня к изгибу при приложении давления, что может поставить под угрозу точные деревянные столярные изделия.
05 из 29

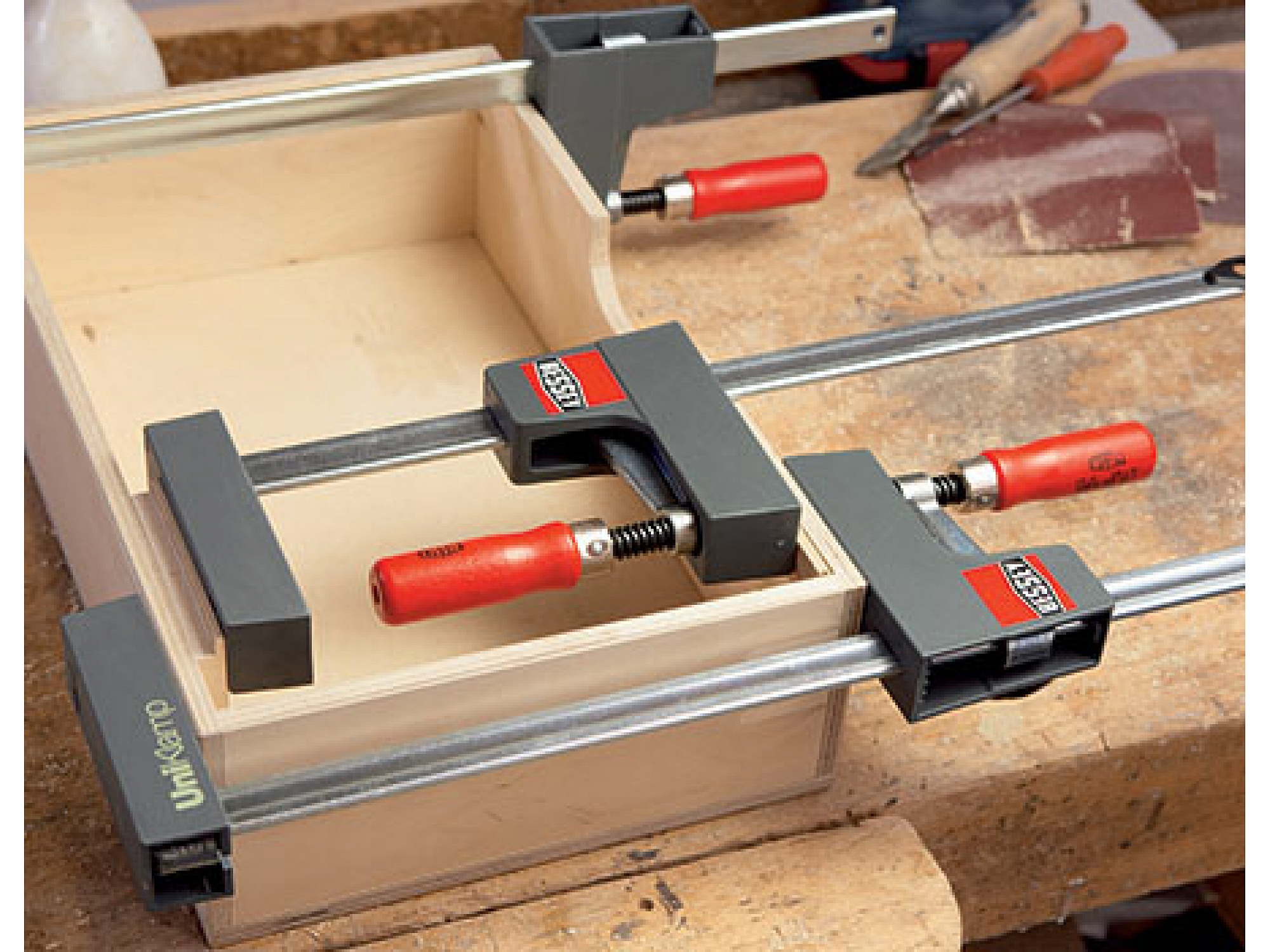

Параллельный зажим
Подходит для: Деревянные столярные изделия, склеивание панелей, большие заготовки
В качестве решения проблемы искривления F-зажимов и зажимов с муфтой параллельные зажимы оснащены прочным стержнем с двумя параллельными зажимными поверхностями, которые создают полный контакт с заготовкой. Две зажимные поверхности спроектированы так, чтобы оставаться параллельными друг другу при приложении давления, что помогает поддерживать прямое склеивание.
06 из 29
Трубный хомут
Westbahnhof / Wikimedia Commons / CC BY-SA 2.0 CA
Подходит для: Деревянные столярные изделия, склеивание панелей, большие заготовки
Трубный хомут состоит из двух концов хомута, закрепленных на специальном отрезке трубы из оцинкованной или черной стали. Один конец привинчивается к резьбовому концу, а другой скользит по трубе и фиксируется на месте. Конструкция трубного хомута дает ему те же преимущества в столярных работах, что и параллельный хомут, с дополнительной возможностью индивидуальной настройки длины хомута за счет использования большего сечения трубы. Кроме того, хомуты намного проще для кошелька.
07 из 29

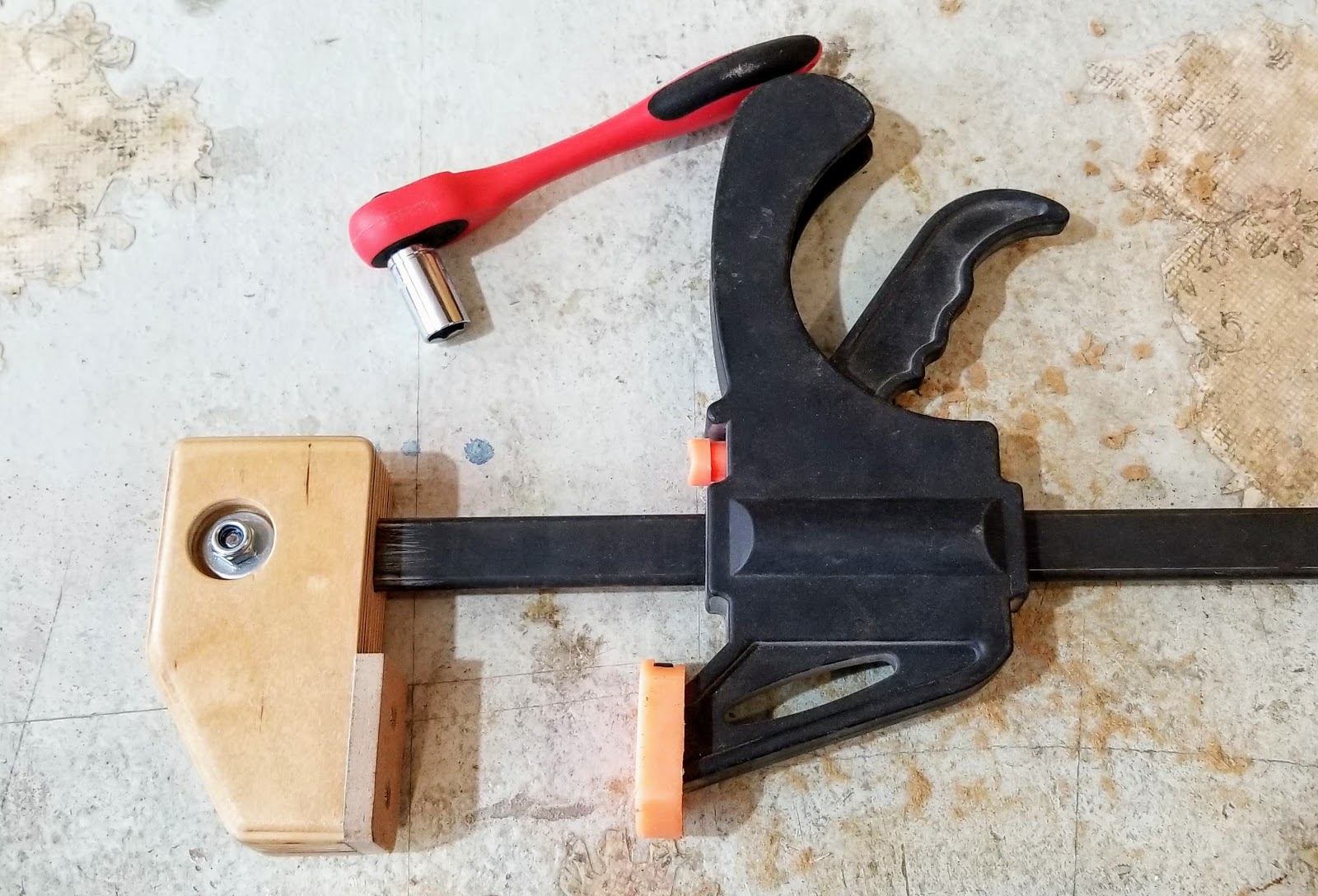

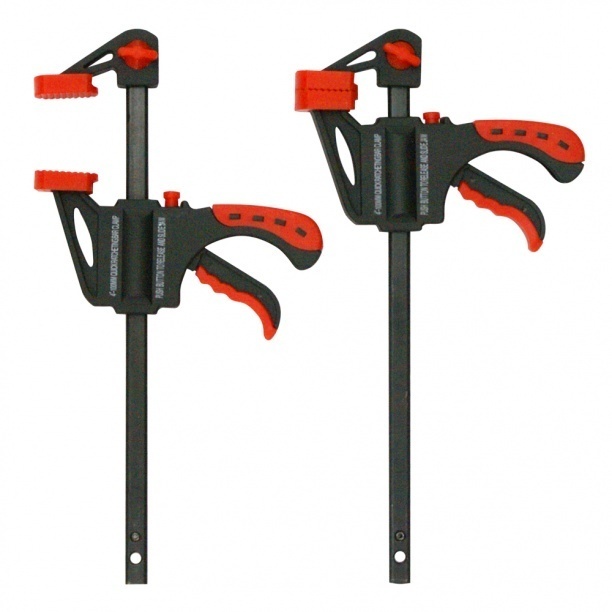

Спусковой крючок
Ель / Лесли Шеперд
Подходит для: Деревянные столярные изделия, торцевое склеивание досок, удерживание заготовок, работа одной рукой
Триггерный зажим с одной фиксированной и одной подвижной губками похож по конструкции и функциям на F-образный зажим, но модифицирован для работы одной рукой. Это происходит из-за спускового механизма, который постепенно прикладывает давление, сдвигая подвижную губку к неподвижной губке.
08 из 29
Пружинный ручной зажим
Захват света / Getty Images
Подходит для: Удержание заготовок и материалов
Пружинные ручные зажимы представляют собой зажимы, оказывающие давление с помощью пружины, расположенной в точке шарнира, подобно зажиму для стружки. Эти удобные зажимы бывают всех форм и размеров, а также из различных материалов для различных целей и прочности.
09 из 29
Ручной зажим с храповым механизмом
Ель
Подходит для: Удержание заготовок
Ручные зажимы с храповым механизмом похожи на пружинные ручные зажимы, но вместо пружины для постепенного приложения давления используется храповой механизм.
10 из 29
Ленточные зажимы
Подходит для: Деревообработка, склеивание кромок
Зажимы Bandy представляют собой пружинные зажимы с добавлением ленты, которая охватывает две челюсти. Эта полоса позволяет зажиму прилагать усилие к заготовке, когда она расположена на краю.
11 из 29
Кромочный зажим
Подходит для: Деревообработка, склеивание кромок
Зажим для захватных кромок имеет два подпружиненных кулачка, покрытых резиной, которые используются для блокировки заготовки. Между двумя кулачками находится винт с резьбой с поворотной головкой, который используется для приложения давления к краю заготовки. Кулачки и поворотная головка оказывают противоположное давление, которое плотно удерживает зажим на месте.
12 из 29

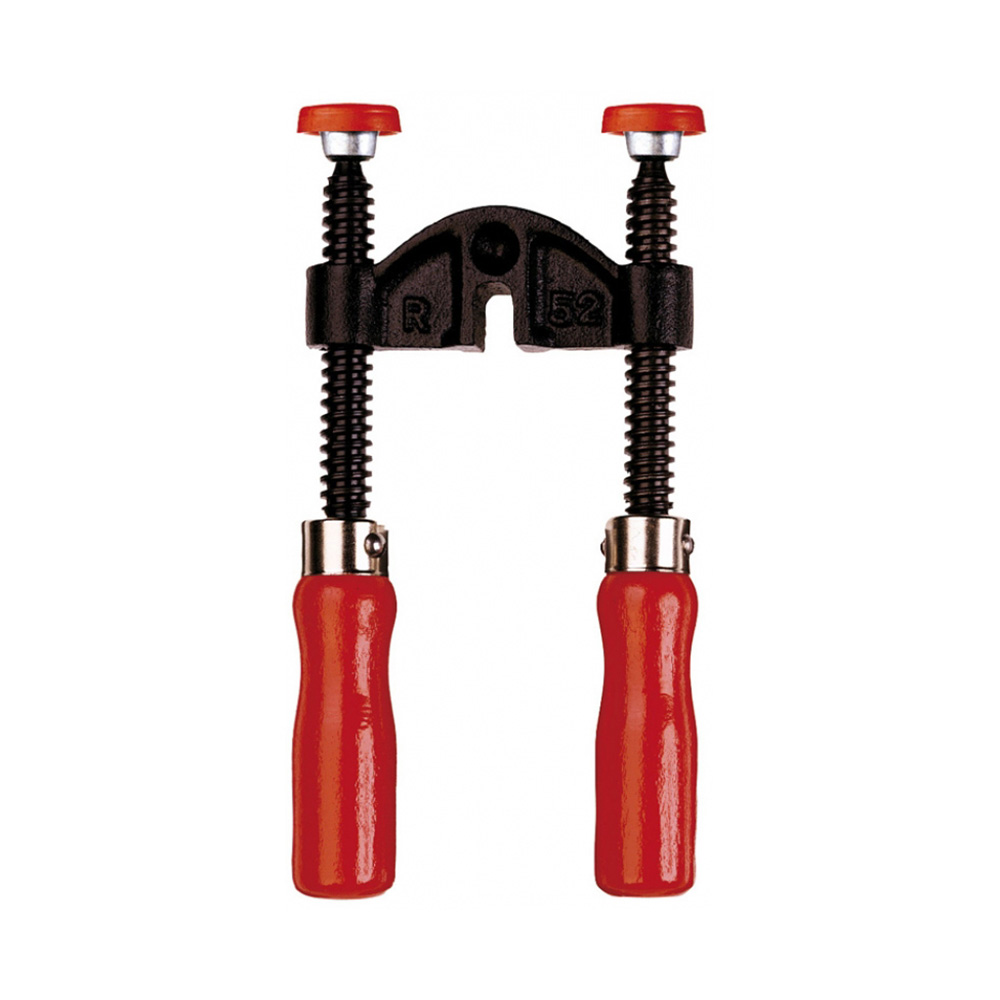

Двухшпиндельные кромочные зажимы
Подходит для: Деревообработка, склеивание кромок
Двухшпиндельный кромочный зажим — это тип специального зажима, который можно использовать в паре с F-образным зажимом для зажима кромки заготовки. Для этого пользователь размещает F-зажим на заготовке так, чтобы одна губка была сверху, а другая снизу. Затем двухшпиндельный краевой зажим помещается между F-образным зажимом и заготовкой, где он использует выемку в своей раме для приложения давления к стержню F-образного зажима.
13 из 29
С-образный зажим для краев
Подходит для: Деревообработка, склеивание кромок
Кромочный зажим с С-образным зажимом используется так же, как и двухшпиндельный краевой зажим, но для его работы не требуется F-образный зажим. Вместо этого он использует губки С-образного зажима, чтобы удерживать его на поверхности, и оснащен перпендикулярным винтом и поворотной губкой для приложения давления к краю заготовки.
14 из 29
Хомуты для шлангов
Подходит для: Трубопроводная арматура, водяные шланги, ремонт автомобилей
Хомут для шланга представляет собой металлическую ленту с винтом, которая используется для затягивания ленты вокруг объекта, такого как трубная арматура или водяной шланг. Хомуты для шлангов бывают самых разных размеров и могут использоваться в самых разных областях.
15 из 29
Зажимы для ремня
Подходит для: Деревянные столярные изделия, изготовление мебели, нестандартные заготовки
Ременные зажимы используют тканевый ремешок для затягивания предметов неправильной формы. Этот ремешок часто может быть оснащен регулируемыми пластиковыми элементами, которые используются для защиты углов заготовки.
16 из 29
Деревянные ручные струбцины
Подходит для: Деревянные столярные изделия, изготовление мебели
Деревянные струбцины с ручным винтом – одна из самых традиционных разновидностей струбцин. В них используются две идентичные деревянные челюсти, соединенные двумя противоположными винтами с резьбой. Деревянная конструкция выгодна для защиты поверхности заготовки.
17 из 29
Плоскогубцы с фиксатором
Подходит для: Удержание заготовок
Плоскогубцы со стопором представляют собой не что иное, как плоскогубцы с более широкой горловиной и плоскими зажимными поверхностями, а не стандартные губки плоскогубцев. Они отлично подходят для быстрых временных задержек.
18 из 29

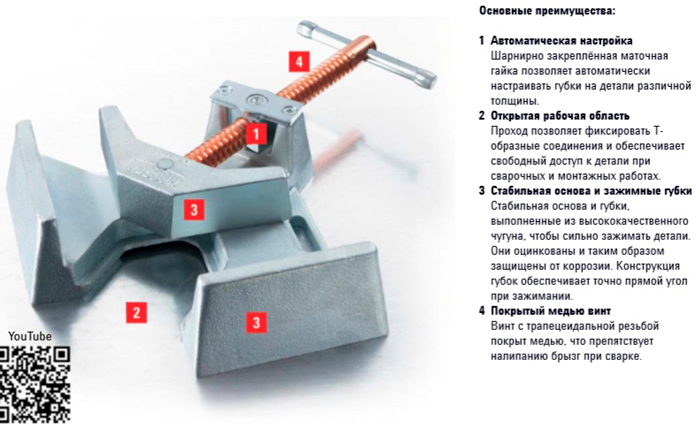

Угловой зажим
MD ISAHAQUE ALI / Getty Images
Подходит для: Деревянные столярные изделия, коробчатые конструкции, каркасные конструкции
Угловой зажим предназначен для размещения внутри соединения под углом 90 градусов, при этом оказывая давление снаружи соединения с помощью винтов с резьбой, оснащенных поворотными головками. Эта нестандартная форма позволяет зажиму идеально удерживать 9Углы 0 градусов, что имеет большое значение при построении коробок и каркасов.
19 из 29
Самоквадратичная рама
Подходит для: Деревянные столярные изделия, каркасные конструкции, коробчатые конструкции
Зажим рамный самоквадратный состоит из двух V-образных стержней, соединенных посередине винтом с резьбой. На каждом стержне две скользящие скобы под углом 90 градусов. Квадратная заготовка, такая как рамка для картины, устанавливается поверх двух букв V с кронштейном, расположенным на каждом углу. Затем можно затянуть винт с резьбой, чтобы стянуть V вместе, зажимая углы и придавая квадратную форму детали.
20 из 29
Зажим
Подходит для: Удержание заготовок на рабочих поверхностях
Тогл-зажим — это зажим, который крепится к рабочей поверхности для удержания материалов на месте. Зажим имеет одну губку, которая оказывает давление на верхнюю часть заготовки, плотно удерживая ее на рабочей поверхности.
21 из 29
Зажим ограждения
Подходит для: Удержание заготовок на инструментальных упорах
Как и рычажный зажим, упорный зажим также используется для удержания заготовки в устойчивом положении. Однако вместо верстака зажим крепится к инструменту с упором, например к настольной пиле или торцовочной пиле. Несмотря на то, что существует множество применений зажимов ограждения, они часто используются для позиционирования стопорных блоков для быстрого дублирования разрезов.
22 из 29
Зажим для сверлильного станка
Подходит для: Удерживающий материал на сверлильном станке
Зажимы для сверлильного станка или тиски для сверлильного станка предназначены для устойчивого удержания заготовки на сверлильном станке, что способствует более точному сверлению. Зажим сверлильного станка крепится к сверлильному станку и может быть быстро отрегулирован для удержания материала в любом необходимом положении.
23 из 29
Пружинный зажим под углом
Подходит для: Соединения скошенных стыков, рамных конструкций, коробчатых конструкций
Пружинный угловой зажим представляет собой фасонный кусок пружинной стали, в котором используется натяжение пружины для удержания двух заготовок вместе, при этом занимая минимальную площадь. Зажим натягивается с помощью специальных плоскогубцев и помещается на наружную сторону скоса, где его заостренные кончики вгрызаются в древесину.
24 из 29
Фиксатор цепи
Подходит для: захвата нестандартных заготовок, скручивания гладких труб
Цепной зажим с замком выглядит как набор клещей с петлевой цепью вместо губок. Эта цепь может плотно обхватывать материалы неправильной формы, а также гладкие поверхности, такие как круглые трубы.
25 из 29
Зажим для линейки
Подходит для: Деревообработка, столярные изделия
Струбцина с прямой кромкой — это длинный, идеально прямой инструмент, который прижимается к заготовке, создавая прямую кромку для пилы или наездника. Этот удобный зажим позволяет стандартной циркулярной пиле работать как гусеничной.
26 из 29
Настольный зажим
Подходит для: Инструменты для сварки, пайки, монтажа
Настольные зажимы — это небольшие плоские С-образные зажимы, используемые для крепления предметов к столу или рабочей станции. Они используются для всего: от крепления материала для сварки до крепления мониторов к столу.
27 из 29
Настольные тиски
Мануэль Фаба Ортега / Getty Images
Подходит для: Держатель деталей, автомобильная промышленность
Слесарные тиски — это прочный зажим, крепящийся к рабочей поверхности, например к верстаку. Тиски имеют две параллельные губки, одну фиксированную, а другую подвижную, и приводятся в действие винтом с резьбой с длинным рычагом для дополнительной силы затяжки.
28 из 29
Торцевой зажим корпуса
Подходит для: Монтажный шкаф
В торцевом зажиме шкафа используются два винта с перпендикулярной резьбой для регулировки шкафов для монтажа. Скользящая губка плотно притягивает шкафы друг к другу, а нецарапающая головка оказывает давление на поверхности шкафа и выравнивает их. Многие зажимы для лицевой стороны шкафа имеют отверстия для сверления направляющих отверстий непосредственно через зажим.
29 из 29
Зажим для пола
Подходит для: Укладка напольных покрытий
Хомуты для пола имеют две независимые губки, соединенные хомутом, которые используются для плотного монтажа пазогребневых полов. Одна челюсть располагается на монтируемой части пола, а другая – на монтируемой части. Когда ремешок затягивается, новая часть плотно прилегает к фиксированной части, освобождая руки пользователя для закручивания крепежных деталей.

CCOHS: Ручной инструмент — Зажимы

Какие примеры зажимов?

Наверх Зажимы

— это универсальные инструменты, которые служат для временного надежного закрепления работы. Они используются для многих применений, включая столярные, деревообрабатывающие, мебельные, сварочные, строительные и металлообрабатывающие.

Типы хомутов

включают С-образные хомуты, стержневые хомуты, хомуты для труб, стержневые хомуты с глубоким вырезом, стержневые хомуты для одной руки, пружинные хомуты, ленточные храповые хомуты, угловые хомуты и ручные винты. Прутковые зажимы имеют регулируемые рычаги, которые легко расширяются или сужаются, чтобы соответствовать заготовке, и, следовательно, требуется меньше оборотов винтового шпинделя по сравнению с С-образным зажимом, чтобы крепко удерживать заготовку.

Надлежащее использование хомута:

Используется для работы по дереву, особенно для удержания краев при склеивании.
Приложите зажимное усилие под прямым углом к линии склеивания, иначе может произойти проскальзывание.

Надлежащее использование струбцины:

Используется для столярных работ, сварки или резки.

Надлежащее использование ручного винтового зажима:

Может быть изготовлен из металла или дерева.
Используется для хранения мелких предметов или при ремонте мебели.

Какие общие советы по безопасности следует знать при использовании зажимов?

Наверх

Носите защитные очки или защитные очки, или защитную маску (с защитными очками или защитными очками).
Выберите правильный тип и размер зажима, сопоставив требования к закреплению заготовки со следующими характеристиками зажима:
- прочность и вес (например, учитывайте размер рельса и номинальное усилие зажима)
- открытие (длина досягаемости)
- глубина горловины (глубина досягаемости)
- легкость регулировки
- зажимные поверхности (используемый материал и размер)
Перед использованием убедитесь, что вертлюг на конце винта свободно вращается.
Утилизируйте хомуты с погнутыми рамами; замените погнутые шпиндели, если это возможно.
Перед затягиванием убедитесь, что прижимная пластина и упорные части зажима полностью соприкасаются с заготовкой.
Закройте губки, пока зажим не станет тугим. Например, при склеивании часть клея будет выдавливаться, что является признаком того, что он достаточно плотный.
Используйте подкладки с С-образными зажимами, чтобы не оставлять следов на работе.

Снимите зажимы, как только работа будет завершена. Зажимы служат только временными приспособлениями для надежной фиксации работы.
Держите все движущиеся части зажимов слегка смазанными маслом и держите инструменты в чистоте, чтобы предотвратить проскальзывание. Также убедитесь, что на любой части, которая будет контактировать с изделием, нет грязи или масла.
Храните С-образные зажимы, зажимая их в стойке, а не в ящике.

Чего мне следует избегать?

Наверх

Не используйте очень большие хомуты только из-за их большого горлышка. Вместо этого используйте зажимы для глубокого горла.
Не используйте зажимы с погнутой рамой или погнутым шпинделем.
