Виды и особенности токарных станков по металлу

Содержание:

  1. 1. Токарно-винторезный
  2. 2. Токарно-фрезерный
  3. 3. Прочие виды токарных станков
  4. 4. Правильное использование

Токарная – самая действенная и распространенная обработка металлических деталей, таких как тела вращения и крепежные элементы. На токарных станках можно изготовить самые различные втулки, валы, муфты, болты, гайки, фланцы и даже декоративные изделия - ножки мебели, дверные ручки и многое другое. Полноценный автоматизированный токарный станок, прототип того, что есть сейчас, появился во второй половине XIX века в Америке. С тех пор техника сильно изменилась, появилось несколько видов оборудования, каждый из которых служит для определенного типа работ: обрабатывать заготовки небольшого размера, изготавливать детали серийно, выполнять как токарные, так и фрезерные операции и прочее. Не зависимо от вида любой из токарных станков используется для обработки заготовки резанием до получения необходимой формы. Но в зависимости от вида техники может иметь дополнительные особенности, например, возможность сверления и фрезерования. Поэтому, зная, что помимо резания «умеет» устройство, Вы сможете выбрать то, которое подойдет именно для Вашего вида деятельности. Кроме этого у Вас будет возможность сэкономить, например, не покупая два станка вместо одного комбинированного. И ещё, что очень удобно - Вы сразу определитесь, какая оснастка и расходные материалы Вам потребуются.

Основные различия между разными видами станков заключаются в их конструкции, изменение которой добавляет новые возможности. Тем не менее каждое устройство имеет такие основные узлы как:

Станина – элемент, на котором монтируются все рабочие части.

Передняя бабка – узел, в котором расположена коробка скоростей и шпиндель, коробка передач – механизм, передающий движение от шпинделя к суппорту через ходовой винт или валик.

Фартук – элемент, преобразующий переданное движение в поступательное.

Суппорт  - узел, состоящий из каретки, перемещающейся параллельно или перпендикулярно к оси станка. Он сообщает поступательное движение режущему инструменту.

Задняя бабка – подвижный элемент, который служит для закрепления вращающихся центров.

Токарно-винторезный

Такой станок имеет ход пиноли задней бабки, поэтому может быть оборудован сверлильным патроном. Благодаря этому он подойдет не только для вытачивания деталей различного профиля, выполнения углублений и канавок, выравнивания, подрезания в размер, но и для сверления отверстий и нарезания внутренней и внешней резьбы разными способами (плашки, метчики, резцы). Все токарно-винторезные станки предназначены для обработки заготовок из черных и цветных металлов и являются одним из самых востребованных в инструментальном производстве, приборостроении или часовой промышленности.

Оснастка для такого оборудования - различные резцы, сверла, метчики, плашки и развертки для металла.

При выборе станка такого вида важно учесть

  • Максимальный диаметр заготовки
    , которую можно обработать, его определяет расстояние от оси оборудования до станины.  На устройствах, которые Вы найдете в нашем интернет-магазине можно обрабатывать заготовки 330 – 660 мм в диаметре.
  • Предельную длину детали. Токарно-винторезные станки, которые представлены у нас, допускают обработку заготовок длиной до 2032 мм. Они подойдут как для использования в промышленности, так и для установки в частную мастерскую.
  • Вес. Чем он больше, тем более высокой жесткостью будет обладать установка. А значит, тем более точной будет работа. В нашем ассортименте есть оборудование массой от 600 до 4250 кг.

Токарно-фрезерный

Уникальное устройство для обработки металла (черного и цветного), дерева и пластика, сочетающее в себе два станка – токарный и фрезерный, поэтому с его помощью возможно как выполнять проходное точение заготовки, нарезать резьбу, накладывать фаски, производить выборку галтелей, так и вырезать прямые и криволинейные пазы или сверлить отверстия на наружных поверхностях.

И все это благодаря наличию вертикальной фрезерной части со вторым шпинделем помимо основных элементов. Оборудование можно использовать в инструментальном, часовом и приборостроительном производствах, применять в частных мастерских, а также устанавливать  в школах для трудового обучения учащихся.

Преимущества:

  • Доступность. Стоимость одного комбинированного станка будет ниже стоимости двух.
  • Компактные размеры. Одно устройство займет значительно меньше места, чем два, что важно, если мастерская небольшая.

Режущий инструмент для токарно-фрезерного станка включает куда больше разновидностей, здесь и резцы, сверла, плашки, метчики, развертки, фрезы для металла, и стамески для деревообработки, в зависимости от планируемых работ.

При выборе данного оборудования помимо расстояния между центрами и максимально возможного диаметра заготовки также важно учесть и максимальный диаметр концевой и торцевой фрез. Этот параметр определяет,  каким режущим инструментом Вы сможете работать при фрезеровании детали. В нашем ассортименте представлены устройства, в которых можно использовать оснастку 13 и 30 мм.

Прочие виды токарных станков

Кроме перечисленных выше токарных станков по металлу, существуют ещё несколько видов оборудования. Из-за высокой стоимости и  больших габаритов оно применяется на крупных серийных производствах различных деталей механизмов машин – валов, втулок, изделий сложного профиля с отверстиями, не соосными с осью детали и пр.. К подобным станкам относятся:

Токарно-карусельный – оборудование для обработки заготовок больших габаритов (свыше 2000 мм диаметром).

Токарно-револьверный – станок для изготовления деталей из калиброванного прутка. Режущий инструмент в данном станке крепится на вращающемся барабане, в который вставляются отдельные блоки с закрепленной в них оснасткой.

Станки с ЧПУ и обрабатывающие центры – отдельный вид станков, который сводит участие мастера в процессе обработки к минимуму и обеспечивает высокую точность.

Такое оборудование может выполнять великое множество операций, при этом оператору отводится роль наблюдателя и его основная задача - выемка готовых деталей, все остальные действия станок делает самостоятельно по заданной программе, которую составляет специалист.

Отметим: существуют станки, которые могут быть переоборудованы для обработки не только металла, но и дерева (Jet BD-7). Они имеют возможность монтажа упора под стамески. Обратите на это внимание, если Вы занимаетесь работами с различными материалами.

Правильное использование

В нашем интернет-магазине Вы сможете найти токарно-фрезерные станки Энкор-Корвет и токарно-винторезные - Jet и Proma. Приобретая какой-то из них, советуем учесть несколько факторов, чтобы создать необходимые условия для использования, рекомендованные производителем:

  • Температура воздуха, которая должна быть в мастерской  от 1 до 35°С.

Обратите внимание: если станок был помещен в отапливаемое помещение после нахождения на холоде (на улице или в здании при отрицательных температурах) ему нужно прогреться перед включением.

Рекомендованное время 8 часов. Если начать использовать оборудование до этого – произойдет поломка при включении из-за конденсата на электродвигателе.

  • Влажность воздуха не более 80% (при температуре до 25 °С), в противном случае может возникнуть опасность поражения электрическим током и опять же выхода из строя двигателя.
  • Поверхность пола, на которую устанавливается оборудование, должна быть максимально ровной, чтобы не было вибраций или смещения центра, что ведет к потере жесткости системы.
  • А также требуется подходящее напряжение в сети. Это 220 В или 380 В в зависимости от модели станка. Данную информацию Вы найдете в карточке товара и в инструкции по эксплуатации техники.
  • Запаситесь защитной экипировкой (очки, роба, головной убор, закрытая обувь и при необходимости маска или респиратор). Её использование во время работы защитит Вас от травм.

Таким образом, если вы планируете изготавливать тела вращения, втулки, шайбы, фланцы и прочее, без необходимости вырезать прямоугольные пазы или, например, сверлить отверстия в наружных поверхностях, выгодным для Вас будет приобретение токарно-винторезного станка.

Если же есть необходимость ещё и во фрезеровании детали обратите внимание на токарно-фрезерное устройство. Его приобретение обойдется Вам гораздо дешевле, чем покупка двух разных станков. Более подробно ознакомиться с представленным у нас оборудованием Вы можете в карточках товара. Если у Вас возникнут какие-либо вопросы – позвоните нашим менеджерам по телефону или через сайт, звонок бесплатный.

Электроник - Токарные станки

Значительную долю станочного парка составляют станки токарной группы. По классификации токарные станки относятся к 1-й группе. Она включает девять типов станков, отличающихся по назначению, конструктивной компоновке, степени автоматизации и другим признакам.

На токарных станках обрабатывают детали типа валов, дисков и втулок, осуществляя обтачивание наружных цилиндрических поверхностей, торцов и уступов, прорезание канавок и отрезку, растачивание отверстий (цилиндрических, конических и фасонных), обтачивание конических и фасонных поверхностей, сверление, зенкерование и развертывание отверстий, нарезание наружной и внутренней резьбы резцом, нарезание резьбы метчиком и плашкой, вихревое нарезание резьбы, накатывание рифленых поверхностей.

Главным движением токарного станка, определяющим скорость резания, является вращение шпинделя, несущего заготовку. Движением, определяющим величины продольных и поперечных подач, является движение суппорта, в котором закрепляют резцы, а при обработке концевым инструментом движение подачи получает задняя бабка токарного станка.

Токарные станки, полуавтоматы и автоматы, в зависимости от расположения шпинделя, несущего приспособление для установки заготовки обрабатываемой детали, делятся на горизонтальные и вертикальные. Вертикальные токарные станки предназначены в основном для обработки деталей значительной массы, большого диаметра и относительно небольшой длины.

Применение на токарных станках дополнительных специальных устройств (для шлифования, фрезерования, сверления радиальных отверстий и других видов обработки) значительно расширяет технологические возможности оборудования.

Наиболее распространенные токарные станки

Токарно станок 16К20 (рис. Т1). Предназначен для выполнения различных токарных работ: нарезания левой и правой метрической, дюймовой, одно- и многозаходных резьб с нормальным и увеличенным шагом, нарезания торцевой резьбы и т.д.

Токарный станок 16К20-базовая модель, изготавливаемая с расстоянием между центрами 710, 1000, 1400, 2000 мм. На ее основе выпускают несколько модификаций:

Токарный станок 16К20Г с выемкой в станине, 16К25 облегченного типа для обработки заготовок диаметром 500 мм над направляющими станины, 16К20П повышенного класса точности, 16К20Ф3 с программным управлением и различные специализированные станки, предназначенные для обработки конкретной детали по чертежам заказчиков.

Токарный станок 16К20 имеет широкие технологические возможности, на нем можно обрабатывать заготовки, как из незакаленной, так и закаленной стали. В качестве шпиндельных опор применены подшипники особо высокой точности. Поэтому станок имеет повышенную жесткость конструкции.

Это позволяет вести обработку с большими силами резания, полностью используя мощность привода.

Токарно-винторезный станок 1К62

Лобовые токарные станки. Лобовые токарные станки применяют для обработки заготовок большого диаметра в единичном производстве. На лоюовых токарных станках обтачивают наружные цилиндрические и конические поверхности, подрезают торцы, протачивают канавки, растачивают внутренние отверстия и др.

У лобовых токарных станков сравнительно малая длина и большой диаметр (до 4м) планшайбы. На рис.Т2 изображен лобовой токарный станок 1А693.

Лобовой токарный станок 1А693.

Карусельные токарные станки применяют для обработки заготовок тяжелых деталей большого диаметра, но сравнительно не большой длины. На них можно обрабатывать и растачивать цилиндрические и конические поверхности, подрезать торцы, прорезать кольцевые канавки, сверлить, зенкеровать, развертывать и др. При этом каждая последующая по размеру модель станка позволяет обрабатывать заготовку в 1,25 раза большую по диаметру, чем предыдущая, т.е. у карусельных токарных станков принят знаменатель размерного ряда φ=1,26.

По компоновке карусельные токарные станки подразделяют на одно - (рис.Т3) и двухстоячные. Двухстоячные станки предназначены для обработки деталей свыше 2000 мм. Карусельные токарные станки, на которых обрабатывают заготовки диаметром свыше 6300 мм, выпускают поштучно, и их принято называть уникальными.

Одностоечный карусельный токарный станок 1512.

Токарно-револьверные станки. Применяют в серийном производстве для изготовления деталей сложной конфигурации из прутков или штучных заготовок. В зависимости от этого токарно-револьверные станки делятся на прутковые и патронные. На токарно-револьверных станках можно выполнять почти все основные токарные операции. Применение таких станков рационально в тех случаях, если по технологическому процессу обработки заготовки требуется последовательное применение различных режущих инструментов (резцов, сверл, разверток, метчиков и др. ). Инструменты в необходимой последовательности крепят в соответствующих позициях револьверной головки и резцедержателях поперечных суппортов. Все режущие инструменты устанавливают заранее при наладке станка, и в процессе обработки их поочередно или параллельно вводят в работу.

Токарно-револьверный станок 1Г340П. (рис.Т4)

При наличии специальных державок можно в одном гнезде револьверной головки токарного станка закрепить несколько режущих инструментов. Ход каждого инструмента ограничивается упорами, которые выключают продольные и поперечные подачи. После каждого рабочего хода револьверная головка поворачивается и рабочую позицию занимает новый режущий инструмент.

По конструкции револьверные головки станка делят на станки с вертикальной и горизонтальной осями вращения револьверной головки. Револьверные головки, кроме того, бывают цилиндрические и призматические.

Преимуществами токарно-револьверных станков по сравнению с токарными являются возможность сокращения машинного времени в результате применения многоразовых головок и одновременной обработки инструментами револьверной головки и поперечного суппорта, и сравнительно малой затраты вспомогательного времени в результате предварительной наладки станка на обработку несколькими инструментами.

Токарные автоматы и полуавтоматы

Токарные автоматы и полуавтоматы могут быть универсальными, специализированными, горизонтальными и вертикальными, одно- и многошпиндельными. Одношпиндельные прутковые токарные автоматы подразделяют на револьверные, фасонно-отрезные и фасонно-продольные. Одношпиндельные токарно-револьверные автоматы в универсальном исполнении могут иметь шестипозиционную револьверную головку и поперечные суппорты.

В массовом производстве широко применяют многошпиндельные токарные автоматы. Они являются, как правило, многоинструментальными станками. По числу шпинделей их можно различать на одно- и многошпиндельные; по расположению шпинделей - на горизонтальные и вертикальные; по назначению - на универсальные и специализированные.

Горизонтальные одношпиндельные токарные полуавтоматы подразделяют на многорезцовые (центровые и патронные), копировальные и многорезцово-копировальные. На центровых токарных станках обрабатывают заготовки, устанавливаемые в центрах, когда длина заготовки в несколько раз больше ее диаметра. На патронных токарных станках в основном обрабатывают короткие заготовки большого диаметра. Одношпиндельные токарные полуавтоматы, снабженные магазинным устройством, превращаются в автоматы.

Токарные копировальные полуавтоматы служат для изготовления деталей сложной конфигурации. Заготовки на таких станках обрабатывают одним или несколькими резцами. При обработке резцы могут перемещаться в продольном и поперечном направлениях в соответствии с профилем копира или эталонной детали. На копировальных полуавтоматах обработку можно вести на более высоких скоростях резания, чем при многорезцовой обработке.

Многошпиндельные токарные автоматы и полуавтоматы по принципу работы подразделяются на автоматы (полуавтоматы) параллельного и последовательного действия.

Одношпиндельный токарно-револьверный автомат 1Б140

Токарный шестишпиндельный автомат 1Б2656К


Токарные станки с чпу модели и типы

Существуют токарные станки с чпу модели которых, классифицируются следующим образом: токарно винторезный станок с чпу, токарно карусельный станок с чпу, токарно револьверный станок чпу и токарно расточной станок чпу. Вообще, токарные станки с чпу модели и типы которых отличаются, на сегодняшний день занимают доминирующую часть среди металлообрабатывающего оборудования. При помощи таких станков обрабатываются детали цилиндрической формы, а также формы конического вида. Главным свойством токарного станка, определяющим скорость резания, является вращение шпинделя и при этом режущий инструмент передвигается совместно с салазками суппорта при помощи ходового винта. Применение на токарных станках устройств специального назначения существенно увеличивает технологические возможности станка, для проведения следующих видов работ: шлифование, фрезерование, сверление отверстий и дополнительных типов обработки металла.

Токарно карусельные станки имеют характеристики которые позволяют использовать их для выполнения обработки деталей с большой массой и диаметром, но относительно небольшой высоты. При помощи инструмента обрабатывают внутреннюю и наружную поверхности. Помимо обработки, токарно карусельный станок может производить долбление, шлифование и фрезеровку. Подобный станок можно увидеть только на больших заводах и компаниях, основное направление деятельности которх обработкой металла. Пдобные станки бывают двухстоечными и одностоечными. Технические характеристики станков тоже зависят от модели и производителя.

Токарно расточной станок в отличии от токарно винторезного станка где крутится шпиндель с заготовкой, у расточных станков заготовка закрепляется на станине, а в шпиндель устанавливается режущий инструмент. Используются для обработки крупногабаритных деталей в массовом и мелкосерийном производстве. Оборудование может иметь явные отличия по конструкции и области использования. Также имеются модификации с ЧПУ, которые функционируют по программам написанным заранее наладчиком илит самим оператором станка.

Токарно винторезный станок составляют доминирующую долю всего металлообрабатывающего оборудования. Основное назначение токарно винторезного станка - для обработки заготовок цилиндрической формы, изготовленных из стали и других материалов, снимая лишний слой токарным инструментом. При этом деталь устанавливается в трехкулачковый патрон. В основном, такое оборудование применяется на больших и малых предприятиях, связанных с промышленностью. Винторезный станок, помимо обычной обработки заготовок цилиндрической формы, выполняет нарезку резьбы, левой и правой: модульная резьба, дюймовая резьба, метрическая резьба. Характеристики винторезного станка зависят от комплектации и модели станка.

Работа токарно револьверного станка похожа на работу токарно винторезного станка, он может выполнять ту же самую работу с одним отличием, если в токарно винторезном станке устанавливается 4 резца на держателе резцов, то в токарно-револьверном 16 резцов, так как держатель резцов имеет форму револьвера. Также, станки могут отличаться по модулю и модификациям. В итоге, существующие токарные станки с чпу, модели и типы которых предназначены для разных видов обработки, позволят быстро и с наименьшими усилиями изготавливать нужную деталь и нужную форму.

Универсальные токарно-винторезные станки | Цена, заказать

Для чего используются токарно-винторезные станки? Эти технические устройства применяются для обрабатывания металлических изделий с помощью точения (разрезания). Растачивание и обтачивание цилиндров, конусов и фасонной поверхности, резьбовая нарезка, подрезание и обрабатывание торца, сверлильные и зенкеровочные работы, разверстка отверстия и многое другое – все это можно сделать на токарном станке.

Токарно-винторезный станок отличается простым способом производства: заготовочное изделие крепится горизонтально, начинается его вращение, после чего лезвием подвижного резца, происходит снимание фактуры и вырезание нужной формы. Техническое устройство, способное к реализации такой методики, собирается из многого числа идеально подходящих друг к другу составляющих. К токарным станкам относятся станочные машины девяти видов, отличие которых определяется по следующим показателям: по компоновке конструкции, по задачам, которые станки могут выполнять, по тому, насколько они автоматизированы.

Технологически функционал этих станочных машин значительно расширяется благодаря применению на них особых вспомогательных приспособлений, таких, как фрезеровочные, шлифовальные и сверлильные, способные производить радиальные отверстия.

Автоматические и полуавтоматические токарные станки бывают вертикальными и горизонтальными; это зависит от того, как размещается шпиндель, несущий элемент устанавливания обрабатываемого изделия. Применение вертикального токарного станка – обрабатывание габаритных изделий больших параметров и веса, но не особо длинных. Производственные агрегаты 16К20 и 1К62 были наиболее известными токарными станками в СССР.

Предназначение токарного станка – обрабатывание изделий с помощью разрезания для придания им форм тела вращения. В современной практике известны токарные станки нескольких категорий. Токарно-винторезные станки, применяющиеся для производства изделий малыми партиями, относятся к универсальным техническим устройствам группы токарных механизмов. Это производственное токарно-винторезное оборудование бывает нескольких видов.

Токарно-винторезные станки отличаются своим индивидуальным устройством. При неподвижности основного корпуса режущий инструмент действует самостоятельно после того, как была нажата специальная головка. Изделия, получаемые во время обрабатывания, могут использоваться в ряде производственных процессов. Общепринятое мнение сводится к тому, что в нынешней ситуации токарно-винторезные станки используются не достаточно эффективно. Обрабатывание разных видов изделий может отличаться большей результативностью. Но и сейчас заказчики остаются довольны изделиями, получаемыми в ходе обрабатывания на таком оборудовании.

Внутренняя и внешняя поверхность изделий подлежат обрабатыванию на токарных станках. Эти технические устройства обтачивают изделия как цилиндрические, так и конические, и фасонные, высверливают отверстия, подрезают торец, накатывают рифление, делают резьбовую резку и другие манипуляции. При необходимости можно использовать особое техническое дополнение, которое позволит провести фрезеровочные, шлифовальные работы, сделать нарезку зубьев и прочее.

Прежде всего назначение токарно-винторезных станков – производственное обрабатывание штучных изделий или изделий малыми партиями. Если требуется наладить массовое производство, эти станочные машины можно доукомплектовать дополнительно другими приспособлениями. Использование токарных и револьверных автоматов и полуавтоматов применяется при внедрении массового производства. С помощью периодической наладки оборудования, подачи изделий и контроля за процессом обрабатывания обслуживается станочная машина-автомат.

Манипуляции, связанные со съемом и установкой заготовочных изделий, в полуавтоматических станочных машинах проводятся вручную. Особый распределительный вал, установленный в таких токарно-винторезных станочных машинах, с использованием кулачков автоматически руководит производственным режимом.

Устройство и классификация токарно-винторезных станков

Токарно-винторезный станок

Устройство и классификация

Токарно-винторезные станки предназначены для обработки, включая нарезание резьбы, единичных деталей и малых групп деталей. Однако бывают станки без ходового винта. На таких станках можно выполнять все виды токарных работ, кроме нарезания резьбы резцом. Техническими параметрами, по которым классифицируют токарно-винторезные станки, являются наибольший диаметр D обрабатываемой заготовки (детали) или высота Центров над станиной (равная 0,5 D), наибольшая длина L обрабатываемой заготовки (детали) и масса станка. Ряд наибольших диаметров обработки для токарно-винторезных станков имеет вид: D = 100, 125, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 и далее до 4000 мм. Наибольшая длина L обрабатываемой детали определяется расстоянием между центрами станка. Выпускаемые станки при одном и том же значении D могут иметь различные значения L. По массе токарные станки делятся на легкие - до 500 кг (D = 100 - 200 мм), средние - до 4 т (D = 250 - 500 мм), крупные - до 15 т (D = 630 - 1250 мм) и тяжелые - до 400 т (D = 1600 - 4000 мм). Легкие токарные станки применяются в инструментальном производстве, приборостроении, часовой промышленности, в экспериментальных и опытных цехах предприятий. Эти станки выпускаются как с механической подачей, так и без нее. На средних станках производится 70 - 80% общего объема токарных работ. Эти станки предназначены для чистовой и получистовой обработки, а также для нарезания резьб разных типов и характеризуются высокой жесткостью, достаточной мощностью и широким диапазоном частот вращения шпинделя и подач инструмента, что позволяет обрабатывать детали на экономичных режимах с применением современных прогрессивных инструментов из твердых сплавов и сверхтвердых материалов. Средние станки оснащаются различными приспособлениями, расширяющими их технологические возможности, облегчающими труд рабочего и позволяющими повысить качество обработки, и имеют достаточно высокий уровень автоматизации. Крупные и тяжелые токарные станки применяются в основном в тяжелом и энергетическом машиностроении, а также в других отраслях для обработки валков прокатных станов, железнодорожных колесных пар, роторов турбин и др. электронное табло цена доступная для вас на сайте www.rusimpuls.ru

Сборочные единицы (узлы) и механизмы токарно-винторезного станка: 1 - передняя бабка, 2 - суппорт, 3 - задняя бабка, 4 - станина, 5 и 9 - тумбы, 6 - фартук, 7 - ходовой винт, 8 - ходовой валик, 10 - коробка подач, 11 - гитары сменных шестерен, 12 - электро-пусковая аппаратура, 13 - коробка скоростей, 14 - шпиндель

Все сборочные единицы (узлы) и механизмы токарно-винторезных станков имеют одинаковое название, назначение и расположение. Смотри рисунок вверху. Типичный токарно-винторезный станок 16К20 завода "Красный пролетарий" показан на рисунке внизу.

Общий вид и размещение органов управления токарно-винторезного станка мод. 16К20:

Рукоятки управления: 2 - сблокированная управление, 3,5,6 - установки подачи или шага нарезаемой резьбы, 7, 12 - управления частотой вращения шпинделя, 10 - установки нормального и увеличенного шага резьбы и для нарезания многозаходных резьб, 11 - изменения направления нареза-ния резьбы (лево- или правозаходной), 17 - перемещения верхних салазок, 18 - фиксации пиноли, 20 - фиксации задней бабки, 21 - штурвал перемещения пиноли, 23 - включения ускоренных перемещений суппорта, 24 - включения и выключения гайки ходового винта, 25 - управления изменением направления вращения шпинделя и его остановкой, 26 - включения и выключения подачи, 28 - поперечного перемещения салазок, 29 - включения продольной автоматической подачи, 27 - кнопка включения и выключения главного электродвигателя, 31 - продольного перемещения салазок; Узлы станка: 1 - станина, 4 - коробка подач, 8 - кожух ременной передачи главного привода, 9 - передняя бабка с главным приводом, 13 - электрошкаф, 14 - экран, 15 - защитный щиток, 16 - верхние салазки, 19 - задняя бабка, 22 - суппорт продольного перемещения, 30 - фартук, 32 - ходовой винт, 33 - направляющие станины


Какие бывают виды токарных станков

Пятница, 29 Апрель, 2016

Широкий спектр работ, выполняемых при токарной обработке тел вращения, привел к разделению токарных станков на несколько групп, имеющих разное предназначение и конструктивное исполнение.

Наиболее универсальными являются токарно-винторезные станки, так как они позволяют выполнять весь спектр токарных работ. Основным их отличием, отраженным в названии, является наличие ходового винта — устройства, позволяющего синхронизировать продольное движение суппорта с вращением шпинделя, что необходимо для нарезания резцом наружной и внутренней резьбы за несколько заходов.

Благодаря наличию подвижной задней бабки, зачастую имеющей возможность сцепления с суппортом, токарно-винторезные станки могут использоваться для обработки деталей с большим удлинением, требующих подпора центром, а также сверления, зенкерования и разворачивания глубоких отверстий.

Гибкость и многофункциональность в работе делает токарно-винторезные станки наиболее распространенными как на серийном, так и особенно на мелкосерийном и штучном производстве. Они выпускаются множества размеров — от настольных мини-станков до многотонных агрегатов, которые можно увидеть на судостроительных заводах.

Крупным недостатком классической компоновки токарно-винторезного станка является неудобство при обработке деталей малой длины, но большого диаметра, так как это вынуждает поднимать ось вращения шпинделя высоко над станиной. В результате станок получается слишком высоким и неудобным в эксплуатации. Для обработки заготовок подобного типа были изобретены более узкоспециализированные лобовые и карусельные станки.

Лобовой станок — это, по сути, тот же токарно-винторезный станок, но его станина не связана с основанием передней бабки, что позволяет устанавливать патроны и планшайбы с радиусом больше, чем высота линии центров над станиной. Специфика обрабатываемых деталей (диаметр значительно больше длины) делает ненужной для их поддержки заднюю бабку, поэтому она не устанавливается на лобовых станках. При необходимости сверления отверстий на них используются крепящиеся в резцедержателе кассеты. Крупногабаритные лобовые станки могут иметь раздельную компоновку, то есть их передняя бабка физически никак не связана со станиной и при установке они выставляются и крепятся к полу цеха раздельно.

Карусельный станок имеет горизонтальную планшайбу, над которой располагается суппорт, способный перемещаться в вертикальной плоскости. Такая компоновка делает карусельные станки более удобными и безопасными при установке заготовок и деталей большого диаметра, чем лобовые — отсутствует вероятность падения заготовки при ее выставлении в патроне. Для увеличения скорости обработки карусельные станки могут иметь два горизонтальных суппорта, что особо актуально для обработки деталей, диаметр которых доходит до нескольких метров, так как обработка при этом ведется на крайне малых оборотах.

При серийном производстве универсальные токарно-винторезные станки часто вызывают значительные затраты времени на выполнение вспомогательных операций, связанных с заменой приспособлений и инструмента в задней бабке. Для их сокращения созданы токарно-револьверные станки, задняя бабка которых выполнена в виде имеющего 4 и более гнезд барабана, способного поворачиваться вокруг горизонтальной или вертикальной оси. Гнезда заполняются инструментом сообразно требованиям технического процесса обработки конкретной детали, а сама смена инструмента производится поворотом барабана в нужное положение.

Еще больше увеличить производительность токарной обработки позволяют многорезцовые станки, имеющие два и более независимых суппорта, что позволяет производить несколько токарных операций одновременно. Однако, они более сложны в настройке и эксплуатации, а эффективность их использования напрямую связана с оптимизацией конструкции детали под многорезцовую обработку.

Для обработки заднего профиля зубьев червячных фрез и других подобных работ применяются токарно-затыловочные станки. Их главным отличием от токарно-винторезных является наличие автоматического затыловочного привода поперечного суппорта, обеспечивающего ему движение, синхронизированное с вращением заготовки.

Изготовление деталей на токарном станке

Токарный станок представляет собой металлорежущее устройство, предназначенное для выполнения различных видов обработки металлических поверхностей.

Предназначение токарного станка заключается в изготовлении различных деталей, а точнее – в выполнении обработки (расточки, заточки, нарезки, сверлении и т.д.) заготовок из металла.

Среди станков, предназначенных для резки металла, группа токарных является самой многочисленной и отличается разнообразием типов и размеров.

Токарные станки бывают универсальными, специализированными (для обработки деталей, схожих по каким-либо параметрам) и специальными (способные обрабатывать детали одного определённого типа).

Выделяют следующие типы токарных станков:

  • токарно-винторезные – наиболее распространённые и универсальные. Они подходят для всех токарных работ, предоставляют возможность нарезки резьбы;
  • токарно-револьверные, предназначенные для патронных и прутковых работ;
  • токарно-карусельные, находящие применение, чаще всего, в авиадвигателе- и машиностроении;
  • сверлильно-отрезные станки;
  • многорезцовые токарные станки, применяющиеся в серийном производстве;
  • специальные токарные станки, предназначенные для обработки деталей определённого рода;
  • одношпиндельные токарные автоматы и полуавтоматы, занимающиеся обработкой относительно небольших деталей из пруткового материала;
  • многошпиндельные автоматы и полуавтоматы, отличающиеся широтой своих технических возможностей.

Принцип работы токарного станка можно описать так: режущий инструмент, движущийся вдоль оси вращения заготовки, осуществляет обработку тел вращения. Иными словами, резец, совершая поступательные движения, осуществляет снятие слоёв материала с поверхности заготовки детали.

Основными работами, выполняемыми на токарных станках, являются:

  • изготовление отверстий конической формы;
  • вытачивание конусов и канавок;
  • осуществление обтачивания гладких цилиндрических поверхностей
  • подрезание разнообразных торцов и уступов;
  • внутренняя обработка поверхностей;
  • совершение рассверливания и сверления, а также многие другие способы обработки различных металлических поверхностей.

Знайте, какие типы токарных станков распространены?

Самым распространенным станком является токарный станок, который можно разделить на разные типы в зависимости от условий обработки токарного процесса.

Токарный станок используется для удаления излишков материала с заготовки, чтобы заготовка соответствовала желаемому стилю и размеру. В зависимости от характеристик, следующие типы можно разделить на несколько типов: токарно-центровые или моторно-токарные станки, скоростные токарные станки, токарно-карусельные или револьверные станки, токарные станки для инструментальных помещений, станки-верстаки, токарные автоматы, специальные токарные станки и токарные станки с ЧПУ.

  1. Центрирующий токарный станок или токарный станок для двигателя:
    Это тип токарного станка, который в настоящее время широко используется и может выполнять такие операции, как токарная обработка, торцевание, нарезание канавок, накатка и нарезание резьбы. Механизм подачи токарного станка для двигателя может приводить в действие режущий инструмент как в продольном, так и в поперечном направлениях. В зависимости от источника привода токарный центр можно разделить на ременной привод, моторный привод и редуктор.
  2. Скоростной токарный станок:
    Высокоскоростной токарный станок можно также назвать токарным станком по дереву, который может работать на высокой скорости и управляется вручную.Диапазон скоростей для высокоскоростных токарных станков составляет примерно от 1200 до 3600 об / мин. Этот токарный станок используется для вращения, центрирования, полировки и обработки дерева.
  3. Токарный станок с шпилем и револьверной головкой:
    Токарные станки с шпилем и револьверной головкой - это усовершенствованные станки с двигателем, которые можно использовать для крупносерийного производства и для выполнения больших работ. Головка станка представляет собой шестиугольную головку, которую можно вращать для изменения операции без ручного изменения, включая точение, торцевую поверхность, растачивание и развёртывание.
  4. Токарный станок для инструментального цеха:
    Токарный станок для инструментального цеха аналогичен токарному станку для двигателей, но его детали изготавливаются с большой точностью и в порядке, поэтому этот станок используется для высокоточной шлифовальной обработки.
  5. Настольный токарный станок:
    Небольшой размер настольного токарного станка можно использовать для небольших и более точных работ с деталями, подобными токарным станкам с двигателями и высокоскоростным токарным станкам.
  6. Токарный автомат:
    Токарный автомат может выполнять работу автоматически и может использоваться для массового производства.Автомат будет автоматически заменяться без необходимости менять инструмент вручную. Преимущество состоит в том, что оператор может одновременно управлять несколькими машинами. Токарный автомат - это высокоскоростной и сверхмощный станок.
  7. Специальный токарный станок:
    Специальные токарные станки используются для выполнения специальных операций, которые невозможны с остальной частью токарного станка. К специальным токарным станкам относятся вертикальные токарные станки, колесные токарные станки, токарные станки Т-образного типа, многоосевые токарные станки, производственные токарные станки, дуплексные или трассирующие станки и т., которые известны своим сверхмощным производством таких же деталей.
  8. Токарный станок с ЧПУ:
    Токарный станок с ЧПУ используется для управления работой станка с помощью компьютерной программы. Как только программа вводится поэтапно, массовое производство может выполняться с высокой точностью и высокой скоростью, а после установки кода операции его можно производить без повторного ввода в следующий раз. Токарные станки с ЧПУ - это самые современные токарные станки, доступные на сегодняшний день, и допуски деталей, которые они производят, чрезвычайно точны.

Токарный станок с ЧПУ может быть единственным станком, который вам нужен! - Виртуальное событие и потоки

Новинка в области обработки с ЧПУ и хотите узнать больше об обработке с ЧПУ? На самом деле, было очень много типов станков с ЧПУ, и сегодня мы будем иметь дело только с одним типом, то есть токарными станками с ЧПУ.

Что такое токарный станок с ЧПУ?

Токарный станок с ЧПУ считается единственным универсальным инструментом с ЧПУ, потому что токарный станок может сделать все детали, необходимые для другого токарного станка.Токарный станок вращает заготовку в шпинделе, а неподвижный режущий инструмент приближается к заготовке, чтобы отрезать стружку. Благодаря такой геометрии токарные станки идеально подходят для обработки деталей, симметричных относительно определенной оси, которые могут застрять в шпинделе.

Токарные станки с ЧПУ

имеют, по крайней мере, возможность управлять режущим инструментом под управлением G-кода по 2 осям, обозначенным как X и Z. Они также могут иметь значительное количество других функций, и существует множество разновидностей токарных станков. , например, швейцарские токарные станки.

Подробнее: основные концепции токарного станка с ЧПУ

Обработка объекта на токарном станке называется «токарной обработкой».

Благодаря технологическому прогрессу, токарные станки с ЧПУ быстро заменяют некоторые старые и более традиционно используемые токарные станки, такие как многошпиндельные. Токарные станки с ЧПУ имеют много преимуществ. Их легко настроить и использовать. Они предлагают отличную повторяемость, а также высочайшую точность производства.

Токарные станки с ЧПУ

обычно предназначены для использования современных версий инструментов и процессов из цементированного карбида.Деталь может быть спроектирована для настройки, а траектории станка часто программируются с использованием процессов CAD или CAM. Однако программист также может вручную спроектировать траекторию детали или инструмента. Полученный в результате закодированный компьютерный файл затем отправляется на станок с ЧПУ, и затем станок автоматически производит желаемые детали, для которых он был запрограммирован.

Подробнее: токарная обработка универсальна и является одним из наиболее широко используемых станков, токарно-фрезерная обработка делает лучший токарный станок

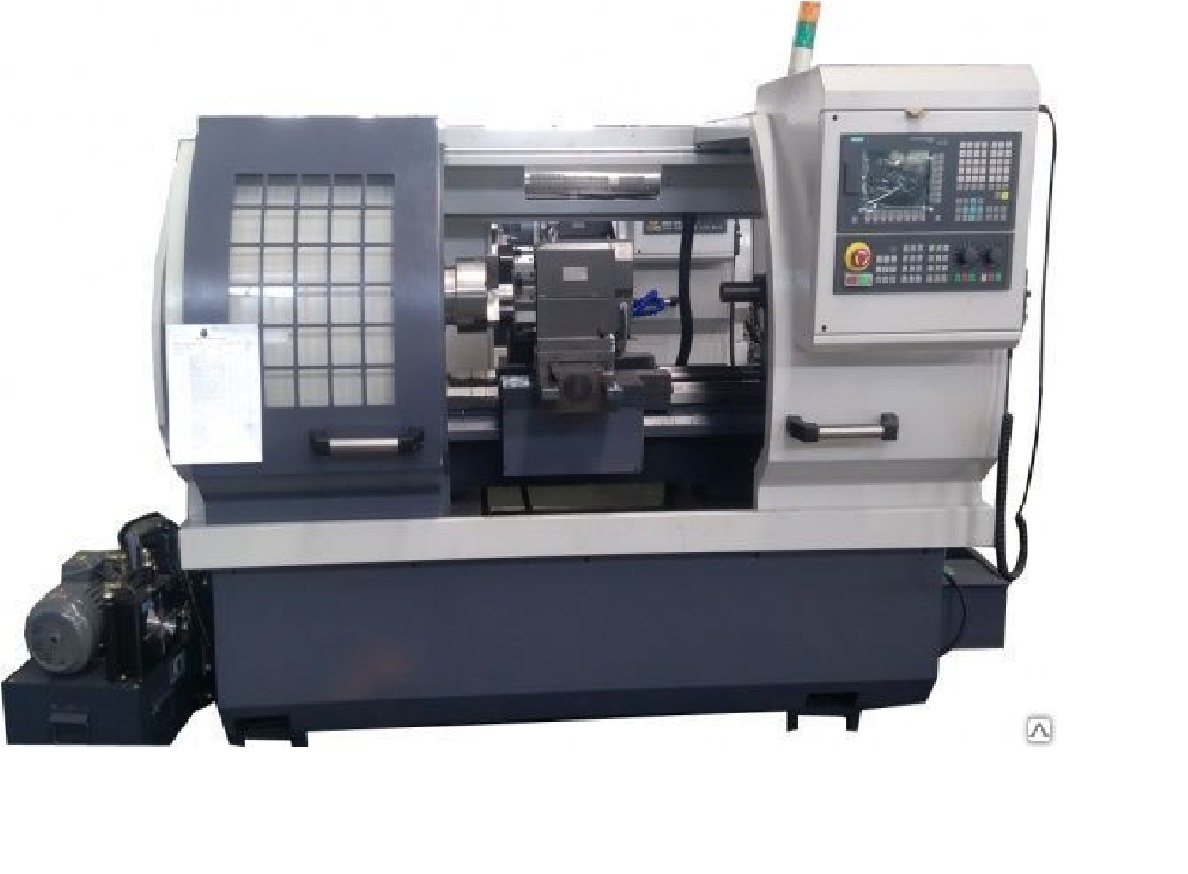

Токарный станок с ЧПУ

На токарных станках с ЧПУ деталь медленно режется.В результате получается красиво оформленный продукт или сложная деталь. Поскольку эти машины настолько универсальны, они используются во многих отраслях промышленности, включая автомобилестроение, электронику, аэрокосмическую промышленность, огнестрельное оружие, спорт и многие другие.

Токарный станок с ЧПУ может использоваться для изготовления плоских поверхностей и резьбы или, в случае декоративных токарных станков, трехмерных изделий, которые являются довольно сложными. В любом случае заготовка надежно удерживается одним или двумя средствами, по крайней мере одно из которых смещено по горизонтали.Однако материал также можно закрепить зажимами или цангами.

Вот несколько ярких примеров готовых изделий в результате использования токарных станков с ЧПУ (токарная обработка):

● Бейсбольные биты

● Миски

● Автоматические распредвалы

● Коленчатые валы двигателя

● Кий

● Обеденный стол и ножки стульев

● Стволы

● Музыкальные инструменты

Токарный станок - это станок, который вращает заготовку на шпинделе, чтобы отрезать лишний материал, используя режущие инструменты и сверла разного диаметра, которые применяются к заготовке для получения симметричной заготовки.Эти машины могут производить различные формы, разрезы и детали на вращающейся рабочей части. На токарном станке с ЧПУ механик может запрограммировать станок на выполнение сложных резов на твердых материалах и быстрое производство высококачественных компонентов. Токарные станки с ЧПУ бывают вертикальными или горизонтальными. В этой статье мы обсудим различия и способы использования этих двух.

Горизонтально-токарные станки с ЧПУ

Горизонтально-токарный станок с ЧПУ изготавливается на токарных станках с горизонтальной конфигурацией. Эти машины вращают заготовку цилиндрически, как курицу-гриль, а инструменты придают форму заготовке, отрезая излишки материала.Поскольку детали должны лежать вертикально, горизонтальные токарные станки обычно имеют большую площадь поверхности или пространство, поэтому их лучше всего использовать для обработки деталей меньшего или среднего размера. Точно так же, поскольку ручка на этих станках удерживает заготовку вертикально, несмотря на гравитационное притяжение объекта вниз, эти станки лучше всего подходят для более легких материалов, в противном случае существует риск повреждения ручки. Эту информацию особенно важно помнить, если вы покупаете подержанный токарный станок с ЧПУ, и обязательно спросите своего дилера о прошлом станка.

Вертикальные токарные станки с ЧПУ

На вертикальном токарном станке с ЧПУ заготовка вращается вертикально, как гончарный круг, что позволяет резать шпиндель под труднодоступными углами. В результате вертикальные токарные станки, естественно, имеют меньшую площадь поверхности, чем горизонтальные, что делает их идеальными для производства очень больших и тяжелых предметов, в том числе тех, которые необходимо загружать с помощью крана. Меньший размер также позволяет работать с двумя шпинделями на каждую деталь без ущерба для дополнительной поверхности пола и делает их хорошим выбором для работы с пинцетом.Кроме того, сила тяжести способствует вертикальной конструкции станка, сохраняя стабильность заготовки на протяжении всего процесса обработки, что обеспечивает стабильное движение шпинделя и более точную резку. Учитывая эти преимущества, следует отметить, что вертикальные токарные станки обычно дороже своих горизонтальных аналогов.

Выбор подходящего токарного станка

Независимо от того, какой тип токарного станка вы приобретете, убедитесь, что он оснащен высококачественными зажимами и патроном. Патроны удерживают объект в неподвижном состоянии, а инструмент удаляет излишки материала.Зажимы плохого качества имеют тенденцию перемещаться во время работы, что может привести к неточным измерениям. Кроме того, если вы покупаете подержанный токарный станок, вам нужно спросить о допуске станка с ЧПУ, таким образом вам не придется выполнять много чистовых операций для чистовой обработки детали. Оба типа токарных станков имеют разные достоинства и недостатки. Например, горизонтальные токарные станки обычно дешевле вертикальных, но лучше подходят для обработки небольших деталей. Вертикальные токарные станки обычно стоят дороже, чем горизонтальные, но занимают больше места и могут работать с более крупными компонентами.Лучшая машина будет зависеть от потребностей бизнеса и производства. Из-за их многократного использования и сложных функций лучше всего поговорить со специалистом, прежде чем переходить к конкретному токарному станку.

Типы токарных станков:

Как и любой другой станок, этот токарный станок также имеет разные разновидности, которые используются для различных рабочих требований. Разберем основные типы токарных станков с ЧПУ:

Двигатели токарные
Моторно-токарный станок, который очень популярен среди производителей и идеально подходит для работы с малой мощностью.Но это не означает, что его нельзя использовать для операций с высокой мощностью. Это устройство очень надежное и универсальное, работает в широком диапазоне скоростей и подач. Этот тип идеально подходит для производителей, которым нужен станок, работающий с различными металлами.

Центральный токарный станок
Центральный токарный станок - это тип токарного станка, в котором скорость шпинделя регулируется с помощью набора шестерен, приводимых в действие рычагом.

Станок для обработки зазоров
Этот тип токарного станка включает в себя съемную секцию станины для размещения деталей большего диаметра, отсюда и название токарного станка с лопастями.В принципе, деталь рядом с передней бабкой снимается.

Скоростные токарные станки
Более простая версия токарного станка, скоростной токарный станок имеет только переднюю бабку, заднюю бабку и револьверную головку. Этот тип обычно используется для легких машин, потому что он может работать только на трех или четырех скоростях.

Станок токарный горизонтальный
Токарный станок меньшего размера можно установить на верстак для облегчения работы.

Токарные станки
Этот тип известен тем, что обеспечивает наилучшую отделку.Инструментальный токарный станок очень универсален, работает со многими скоростями и подачами.

Станки револьверные
Токарно-револьверный станок идеально подходит для быстрой и последовательной работы. Благодаря расположенной поблизости державке становится проще выполнять множество операций с одной деталью.

Станки специальные
Эти токарные станки специального назначения используются для изготовления тяжелых идентичных деталей. Некоторые из популярных токарных станков специального назначения включают токарные автоматы с ЧПУ, токарные станки с коленчатым валом, токарные станки для ювелирных изделий со столом, копировальные станки и многошпиндельные токарные станки.

Подробнее: токарные станки с ЧПУ - рабочая лошадка любого механического цеха

Выставка МТС

MTS собрала мировых производителей токарных станков с ЧПУ на этой онлайн-платформе. Просмотрите и найдите своего следующего поставщика вместе с нами.

Если у вас возникнут какие-либо трудности, не стесняйтесь обращаться к нам.

Быстрая ссылка на поставщиков Токарные станки по дереву

и токарные станки по металлу: в чем разница?

Токарный станок - один из самых универсальных станков, используемых в обрабатывающей промышленности.Он может резать, шлифовать, сверлить, торцевать, поворачивать и деформировать заготовки. Токарные станки отличаются тем, как они удерживают заготовки. В то время как фрезерные станки подвергают неподвижную деталь воздействию вращающегося режущего инструмента, токарные станки подвергают вращающуюся деталь воздействию неподвижного режущего инструмента.

Все токарные станки используют один и тот же метод работы: заготовка закрепляется на токарном станке, после чего она вращается против неподвижного режущего инструмента. Однако токарные станки часто классифицируют как «деревянные» или «металлические». Итак, в чем разница между токарными станками по дереву и токарными станками по металлу?

Что такое токарный станок по дереву?

Токарный станок по дереву - это токарный станок, разработанный специально для обработки дерева.Другими словами, они используются для резки, шлифования, сверления, торцевания, поворота и деформации деревянных заготовок. Они по-прежнему работают, как и все другие токарные станки, подвергая вращающуюся заготовку неподвижному режущему инструменту. Но токарные станки по дереву используются именно для обработки деревянных деталей. Они не подходят для деталей из более твердых материалов, в том числе из металла.

Токарные станки по дереву меньше и проще своих собратьев по металлу. Скорость, с которой они вращают заготовки, контролируется базовой системой шкивов.Они не обладают такой мощностью, как токарные станки по металлу, но токарные станки по дереву очень эффективны при работе с деревянными заготовками.

Что такое токарный станок по металлу?

Токарный станок по металлу, с другой стороны, представляет собой тип токарного станка, который может выполнять операции по металлообработке. Поскольку металлические детали более твердые, чем деревянные, токарные станки по металлу чрезвычайно мощны. Они способны агрессивно манипулировать и деформировать детали из стали, железа, алюминия и других обычных металлов.

Также известный как токарный станок по металлу, это мощный станок, который часто используется при производстве металлических деталей. Токарные станки по металлу используются вместе с закаленным режущим инструментом, который закреплен на вращающейся монтажной поверхности. Металлическая заготовка размещается на токарном станке, после чего закаленный режущий инструмент прижимается к ней.

Важно отметить, что токарные станки по металлу все еще можно использовать с деревянными заготовками. Токарные станки по дереву поддерживают только деревянные заготовки, а токарные станки по металлу поддерживают как деревянные, так и металлические заготовки.

Заключение


Разница между токарными станками по дереву и токарными станками по металлу заключается в том, что первые предназначены для обработки деревянных деталей, а вторые - как для металлических, так и для деревянных деталей. Помимо соответствующих областей применения, токарные станки по дереву меньше и проще токарных станков по металлу. Из-за этого они, как правило, дешевле.

Нет тегов для этого сообщения. Токарный станок

- Энциклопедия Нового Света

Малый токарный станок по металлу.

Токарный станок - это станок, который вращает блок материала для выполнения различных операций, таких как резка, шлифование, накатка, сверление или деформация, с помощью инструментов, которые применяются к заготовке для создания объекта, имеющего симметрию относительно оси вращение.

История токарных станков насчитывает более 3000 лет. Свидетельства существования токарных станков были найдены начиная с 700– гг. До н. Э. Были даже изображения станков в египетских гробницах, датируемые 300– гг. До н. Э.

Станки токарные используются в токарном и металлообрабатывающем производстве, а также в обработке металла и стекла. Токарный станок, используемый для работы с глиной, более известен как гончарный круг. Металлообрабатывающие станки, оснащенные наиболее подходящим оборудованием, также могут использоваться для производства большинства тел вращения, плоских поверхностей и винтовой резьбы или спиралей.На токарных станках для декоративных работ можно производить трехмерные твердые тела невероятной сложности. Материал удерживается на месте одним или двумя центрами , по крайней мере один из которых может перемещаться горизонтально, чтобы приспособиться к материалам различной длины. Примеры объектов, которые могут быть изготовлены на токарном станке, включают держатели для подсвечников, кий, ножки стола, чаши, бейсбольные биты, коленчатые и распределительные валы.

Фигуры фигурные на токарном станке.

Основные категории токарных станков

Токарные станки Cue

Токарные станки Cue работают аналогично токарно-прядильным станкам, обеспечивая идеально радиально-симметричный рез для бильярдных киев.Их также можно использовать для полировки киев, которые носили годами.

Станки для обработки стекла

Станки для обработки стекла по конструкции схожи с другими станками, но заметно отличаются способом модификации заготовки. Станки для обработки стекла медленно вращают полый стеклянный сосуд над пламенем с постоянной или переменной температурой. Источник пламени может быть либо ручным, либо установленным на банджо / поперечных суппортах, которые можно перемещать по станине токарного станка. Пламя служит для смягчения обрабатываемого стекла, так что стекло в определенной области заготовки становится податливым и подвергается формованию либо путем надувания («выдувание стекла»), либо путем деформации с помощью термостойкого инструмента.Такие токарные станки обычно имеют две передние бабки с зажимными патронами, которые удерживают работу и расположены так, что обе они вращаются вместе в унисон. Воздух может подаваться через шпиндель патрона передней бабки для выдувания стекла. Инструменты для деформации стекла и трубки для надувания (надувания) стекла обычно переносные.

При алмазной токарной обработке используется управляемый компьютером токарный станок с алмазным наконечником для изготовления прецизионных оптических поверхностей из стекла или других оптических материалов. В отличие от обычного оптического шлифования, сложные асферические поверхности можно легко обрабатывать.Вместо «ласточкин хвост», используемых на суппорте инструмента на токарном станке по металлу, пути обычно плавают на воздушных подшипниках, а положение инструмента измеряется с помощью оптической интерферометрии для достижения необходимого стандарта точности для оптических работ. Готовая заготовка обычно требует небольшого количества последующей полировки обычными методами, чтобы получить готовую поверхность, достаточно гладкую для использования в линзе, но время грубой шлифовки значительно сокращается для сложных линз.

Токарные станки по металлу

При прядении металла диск из листового металла удерживается перпендикулярно главной оси токарного станка, а инструменты с полированными наконечниками (ложки) удерживаются вручную, но прижимаются рукой к неподвижным стойкам, чтобы развивают большой крутящий момент / давление, которые деформируют прядильный лист металла.

Токарные станки по металлу почти так же просты, как токарные станки по дереву (и на данный момент токарные станки, используемые для прядения металла, почти всегда - это токарные станки по дереву ). Как правило, для токарных станков по металлу требуется поставляемая пользователем осесимметричная оправка, обычно сделанная из дерева, которая служит шаблоном для формования заготовки (можно выполнить несимметричные формы , но это очень продвинутая технология). Например, если вы хотите сделать чашу из листового металла, вам понадобится цельный кусок дерева в форме чаши; если вы хотите сделать вазу, вам понадобится цельный шаблон вазы и т. д.

С появлением высокоскоростной промышленной штамповки под высоким давлением, формование металла стало менее распространенным, чем когда-то, но все же ценным методом для производства единичных прототипов или небольших партий, где штамповка была бы неэкономичной.

Токарные станки для металлообработки


В токарных станках для металлообработки металл удаляется с заготовки с помощью закаленного режущего инструмента, который обычно крепится к твердой подвижной опоре, называемой «стойкой для инструментов», которая затем перемещается к заготовке с помощью маховиков и / или или двигатели с компьютерным управлением.

Резцедержатель приводится в действие с помощью ходовых винтов, которые могут точно позиционировать инструмент в различных плоскостях. Стойка инструмента может приводиться в движение вручную или автоматически для выполнения черновых и чистовых пропилов, необходимых для поворота заготовки до желаемой формы и размеров, или для нарезания резьбы, червячных шестерен и т. Д. Смазочно-охлаждающая жидкость также может быть закачана на место резки для обеспечивают охлаждение, смазку и очистку детали от стружки. Некоторые токарные станки могут работать под управлением компьютера для массового производства деталей (см. «Компьютер с числовым управлением»).

Токарные станки для металлообработки обычно снабжены зубчатой ​​передачей с переменным передаточным числом для приведения в движение главного ходового винта. Это позволяет нарезать резьбы разного шага. Некоторые старые зубчатые передачи заменяются вручную с использованием сменных шестерен с различным количеством зубьев, в то время как более современные или сложные токарные станки имеют коробку быстрой смены , которая обеспечивает обычно используемые передаточные числа с помощью рычага.

Резьба, которую можно нарезать, в некоторой степени определяется шагом ходового винта: токарный станок с метрическим ходовым винтом легко нарежет метрическую резьбу (включая BA), а резьба с имперским ходовым винтом легко нарежет резьбу в британской системе единиц. такие потоки, как BSW или UTS (UNF, UNC).

Заготовка может поддерживаться между парой точек, называемых центрами, или она может быть прикреплена болтами к лицевой пластине или удерживаться в патроне. Патрон имеет подвижные губки, которые надежно удерживают заготовку.

Токарно-винторезные станки

Токарно-винторезные станки были разработаны примерно в то же время, что и промышленные токарно-винторезные станки в девятнадцатом веке. Его использовали не для изготовления практических предметов, а для декоративных работ - токарная обработка . Используя аксессуары, такие как горизонтальные и вертикальные режущие рамки, эксцентриковые и эллиптические патроны могут быть произведены с помощью различных генеративных процедур.Токарный станок специального назначения, двигатель с розеткой, также используется для декоративной токарной обработки, в частности, для токарной обработки двигателей, обычно драгоценных металлов, например, для украшения корпусов карманных часов. Помимо широкого набора принадлежностей, эти токарные станки обычно имеют сложное устройство деления, позволяющее точно вращать оправку. Резка обычно выполняется вращающимися фрезами, а не непосредственно вращением самой работы. Из-за сложности полировки такой работы обрабатываемые материалы, такие как дерево или слоновая кость, обычно довольно мягкие, а резак должен быть исключительно острым.Лучшими декоративными токарными станками обычно считаются те, которые были изготовлены Хольцапфелем на рубеже XIX века.

Токарный редуктор

Многие типы токарных станков могут быть оснащены дополнительными компонентами, позволяющими воспроизводить изделие: исходное изделие устанавливается на одном шпинделе, заготовка устанавливается на другом, и, поскольку оба синхронно вращаются, один конец руки "читает" оригинал, а другой конец руки "вырезает" дубликат.

Редукционный токарный станок - это специализированный токарный станок, который разработан с этой функцией и который включает механизм, аналогичный пантографу, так что, когда "считывающий" конец руки считывает деталь размером один дюйм (например) режущий конец руки создает аналогичную деталь, которая составляет (например) четверть дюйма (уменьшение 4: 1, хотя при соответствующем оборудовании и соответствующих настройках возможен любой коэффициент уменьшения).

Редукционные токарные станки используются в чеканке монет, где гипсовый оригинал (или мастер-образец, сделанный из гипсового оригинала, или мастер-образец с медной оболочкой, сделанный из гипсового оригинала, и т. мастер умирает.

Токарные станки

Токарный станок, на котором бревна хвойных пород обрабатываются очень острым лезвием и снимаются одним непрерывным или полунепрерывным валком. Изобрел Иммануил Нобель (отец более известного Альфреда Нобеля).Первые такие токарные станки были установлены в Соединенных Штатах в середине XIX века.

Токарные станки по дереву

Современный токарный станок по дереву.

Станки деревообрабатывающие - старейшая разновидность. Все остальные разновидности произошли от этих простых токарных станков. Регулируемая горизонтальная металлическая направляющая - подставка для инструмента - между материалом и оператором позволяет размещать формовочные инструменты, которые обычно переносятся вручную. При работе с деревом обычно после придания формы прижимают и скользят наждачной бумагой по все еще вращающемуся объекту, чтобы сгладить поверхность с помощью инструментов для обработки металла.

Существуют также токарные станки по дереву для изготовления чаш и тарелок, у которых нет горизонтальной металлической направляющей, так как чашу или тарелку нужно удерживать только одной стороной за металлическую лицевую панель. Без этой направляющей существует очень небольшое ограничение по ширине оборачиваемой детали. Более подробную информацию можно найти на странице токарной обработки древесины.

Токарные станки для часовых мастеров

Токарные станки для часовых мастеров - это хрупкие, но точные токарные станки для металлообработки, обычно не имеющие приспособлений для нарезания винта, и они до сих пор используются часовыми мастерами для таких работ, как точение балансирных валов.Ручной инструмент, называемый гравером, часто используется вместо скользящего инструмента. Оригинальные токарные станки для часовщиков представляли собой простой токарный станок с мертвой точкой с подвижной опорой и двумя незакрепленными передними стойками. Изделие вращалось с помощью лука, обычно из конского волоса, обернутого вокруг него.

Детали токарного станка

Токарный станок может иметь или не иметь подставку (или ножки), которая находится на полу и поднимает станину токарного станка на рабочую высоту. Некоторые токарные станки маленькие, устанавливаются прямо на верстак или стол и не имеют подставки.

Все токарные станки имеют «станину», которая (почти всегда) является горизонтальной балкой (хотя некоторые токарные станки с ЧПУ имеют вертикальную балку для станины, чтобы стружка или стружка падали со станины.

На одном конце станина (почти всегда слева, когда оператор смотрит на токарный станок) представляет собой «переднюю бабку». Передняя бабка содержит высокоточные вращающиеся подшипники.

В подшипниках вращается горизонтальная ось, ось которой параллельна станине, называемая шпиндель. Шпиндели часто бывают полыми и имеют внешнюю резьбу и / или внутренний конус Морзе на «внутренней стороне» (т.е.е., направо вправо / в сторону станины), с помощью которых аксессуары, удерживающие заготовку, могут быть установлены на шпиндель. Шпиндели также могут иметь внешнюю резьбу и / или внутренний конус на их «внешнем» (т.е. обращенном от станины) конце и / или могут иметь маховик или другой вспомогательный механизм на своем внешнем конце. Шпиндели приводятся в действие и сообщают движение заготовке.

Шпиндель приводится в движение либо педалью от педали и маховика, либо ременной передачей к источнику питания.В некоторых современных токарных станках этим источником энергии является встроенный электродвигатель, часто либо в передней бабке, слева от передней бабки, либо под передней бабкой, скрытой в стойке. Известно, что некоторые амиши покупают современные токарные станки, снимают электродвигатель, а затем переделывают их для работы с кожаными ремнями от вала воздушной линии.

На другом конце станины (почти всегда справа, когда оператор смотрит на токарный станок) может быть задняя бабка. Не все токарные станки имеют задние бабки. Задняя бабка обеспечивает вспомогательную опору для заготовки.Задние бабки не работают.

Токарные станки для металлообработки имеют «поперечные суппорты», которые представляют собой плоскую деталь, которая сидит поперек станины и может быть повернута под прямым углом к ​​станине. Поверх поперечного суппорта находится стойка для инструментов, на которой находится режущий инструмент, снимающий материал с заготовки. Может быть, а может и не быть ходовой винт, который перемещает поперечный суппорт по станине.

Токарные станки по дереву и прядению металла не имеют поперечных салазок, но имеют "банджо", которые представляют собой плоские детали, которые располагаются на станине крест-накрест.Положение банджо можно отрегулировать вручную; передача не задействована. Вертикально от банджо поднимается стойка для инструментов, наверху которой расположена горизонтальная «подставка для инструментов». При токарной обработке древесины ручные инструменты упираются в опору для инструмента и вставляются в заготовку. При прядении металла дополнительный штифт поднимается вертикально от опоры для инструмента и служит точкой опоры, на которую инструменты могут быть закреплены в заготовке.

Принадлежности

Если на заготовке не нарезан конус, который идеально соответствует внутреннему конусу в шпинделе, или имеет резьбу, которая идеально соответствует внешней резьбе на шпинделе (две вещи, которые почти никогда не случаются), необходимо использовать принадлежность для крепления заготовки к шпинделю.

Заготовку можно привинтить или прикрутить к лицевой панели, большому плоскому диску, который крепится к шпинделю. В качестве альтернативы можно использовать собачки для лицевой панели, чтобы закрепить изделие на лицевой пластине.

Заготовку можно зажать в трех- или четырехкулачковом патроне, который устанавливается непосредственно на шпиндель.

При прецизионной работе (и в некоторых типах повторяющейся работы) цилиндрические детали неизменно удерживаются в цанге, вставленной в шпиндель и закрепленной либо дышлом, либо колпачком, закрывающим цангу на шпинделе.Подходящие цанги также можно использовать для крепления квадратных заготовок.

Мягкую заготовку (деревянную) можно зажать между центрами с помощью цилиндрического привода на передней бабке, который врезается в дерево и передает ей крутящий момент.

Живой центр (вверху) и мертвая точка (внизу) .

В шпинделе передней бабки используется мягкая мертвая точка, так как деталь вращается вместе с центром. Поскольку центр мягкий, его можно поправить перед использованием. Включенный угол - 60 градусов.Традиционно используется жесткая мертвая точка вместе с подходящей смазкой в ​​задней бабке для поддержки заготовки. В современной практике мертвая точка часто заменяется живым центром или (вращающимся центром), поскольку она свободно вращается вместе с деталью, как правило, на шарикоподшипниках, уменьшая тепло трения, что особенно важно при высоких оборотах. Держатель токарного станка также может использоваться при токарной обработке между двумя центрами.

При токарной обработке древесины одним из подтипов активного центра является центр чашки, который представляет собой металлический конус, окруженный кольцевым металлическим кольцом, что снижает вероятность раскола заготовки.

Круглая металлическая пластина с равномерно расположенными отверстиями по периферии, прикрепленная к шпинделю, называется «индексной пластиной». С его помощью можно повернуть шпиндель на точное количество градусов, а затем зафиксировать его на месте, облегчая повторные вспомогательные операции, выполняемые с заготовкой.

Режимы использования

Когда заготовка закреплена между передней и задней бабками, это называется «между центрами». Когда заготовка поддерживается с обоих концов, она более устойчива, и к заготовке можно приложить большее усилие с помощью инструментов под прямым углом к ​​оси вращения, не опасаясь того, что заготовка может вырваться.

Когда заготовка закреплена только на шпинделе на конце передней бабки, работа называется «торцевой». Когда заготовка поддерживается таким образом, меньшая сила может быть приложена к заготовке с помощью инструментов под прямым углом к ​​оси вращения, чтобы заготовка не рвалась. Таким образом, большая часть работы должна выполняться в осевом направлении, по направлению к передней бабке или под прямым углом, но осторожно.

Когда деталь устанавливается с определенной осью вращения, обрабатывается, а затем повторно устанавливается с новой осью вращения, это называется «эксцентриковым точением» или «многоосевым точением».«В результате различные поперечные сечения заготовки являются осесимметричными, но заготовка в целом не осесимметрична. Этот метод используется для распределительных валов, различных типов ножек стульев и т. Д.

Разновидности

Наименьшие токарные станки - это "токарные станки для ювелиров" или "токарные станки для часовщиков", которые достаточно малы, чтобы их можно было держать одной рукой. Хотя детали, обрабатываемые на токарных станках для ювелиров, являются металлическими, токарные станки для ювелиров отличаются от всех других токарных станков по металлу тем, что режущие инструменты (называемые «граверы») удерживаются вручную, поддерживаются Т-образной опорой, а не закреплены на поперечных салазках.Работа обычно проводится в цанге, и два отверстия шпинделя для приема таких цанг являются обычными, а именно 6 мм и 8 мм. Распространены два типа кровати: кровать WW (Webster Whitcomb), которая встречается только на 8 мм. Часовщики токарные станки, которые представляют собой усеченную треугольную призму и континентальную пластину прутка D-стиля, используемые на токарных станках 6 мм и 8 мм такими фирмами, как Lorch and Star. Были использованы другие конструкции, например Компания Boley использовала треугольную призму в качестве станины на некоторых токарных станках диаметром 6,5 мм, а компания IME использовала станину с V-образной кромкой на своих станках с диаметром 8 мм.

Токарные станки, которые устанавливаются на верстак или стол, называются «настольными станками».

Токарные станки, которые не имеют дополнительных встроенных функций для повышения производительности, а имеют производство или модификацию отдельных деталей в качестве основной роли, называются «токарными станками с двигателями».

Токарные станки с очень большим отверстием шпинделя и патроном на обоих концах шпинделя называются «токарными станками для нефтяных промыслов».

Полностью автоматические токарные станки, использующие кулачки и зубчатые передачи для контролируемого движения, называются автоматическими винторезными станками.

Токарные станки, управляемые компьютером, являются токарными станками с ЧПУ.

Токарные станки со шпинделем, установленным в вертикальном положении, а не в горизонтальном положении, называются вертикальными токарными станками или вертикально-расточными станками. Они используются там, где требуется точить очень большие диаметры, а заготовка (сравнительно) не очень длинная.

Токарный станок с цилиндрической задней бабкой, которая может вращаться вокруг вертикальной оси, чтобы иметь разные грани по отношению к передней бабке (и заготовке), являются токарно-револьверными станками.

Токарный станок, оборудованный делительными пластинами, профильными фрезами, спиральными или винтовыми направляющими и т. Д., Для выполнения декоративного точения, является токарным станком для декоративных работ.

Возможны различные комбинации: например, можно использовать «вертикальный токарный станок с ЧПУ» и т. д.

Токарные станки можно комбинировать с другими механизмами в более сложные станки, например, с подвесным сверлом или вертикальным фрезерным агрегатом. Их обычно называют комбинированными токарными станками.

См. Также

  • Алмазная токарная обработка
  • Прядильная обработка металла
  • Металлообработка
  • Фрезерный станок
  • Токарная обработка древесины
  • Деревообработка

Каталожные номера

  • Holzapffel, Charles.1897. Токарная обработка и механические манипуляции. Том V.
  • Марлоу, Франк. 2004. Основы механического цеха: вопросы и ответы . Хантингтон-Бич, Калифорния: Metal Arts Press. ISBN 0975996304
  • Раффан, Ричард. 2001. Токарная обработка дерева с Ричардом Раффаном . Ньютаун, Коннектикут: Тонтон. ISBN 1561584177
  • Спари, Лоуренс. 1947. Токарный станок на любителя . Пул, Дорсет, Великобритания: Книги моделей особого интереса. ISBN 0852422881

Внешние ссылки

Все ссылки получены 21 июня 2018 г.

Металлообработка:

Фрезерование и обработка:

Электроэрозионная обработка | Электрохимическая обработка | Концевая фреза | Гравировка | Зубофрезерный станок | Токарный станок | Станки | Обработка | Фреза | Фрезерный станок | Рубанок | Пантограф | Shaper

Металлообработка Темы: Кастинг | ЧПУ | Режущий инструмент | Сверление и нарезание резьбы | Изготовление | Отделка | Шлифовка | Ювелирные изделия | Токарный станок (инструмент) | Обработка | Станки | Измерение | Металлообработка | Ручные инструменты | Металлургия | Фрезерование | Профессии | Пресс-инструменты | Кузнечное дело | Терминология | Сварка

Кредиты

Энциклопедия Нового Света Писатели и редакторы переписали и дополнили статью Википедия в соответствии со стандартами New World Encyclopedia .Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с указанием авторства. Кредит предоставляется в соответствии с условиями этой лицензии, которая может ссылаться как на участников Энциклопедии Нового Света, участников, так и на самоотверженных добровольцев Фонда Викимедиа. Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних вкладов википедистов доступна исследователям здесь:

История этой статьи с момента ее импорта в Энциклопедию Нового Света :

Примечание. могут применяться ограничения на использование отдельных изображений, на которые распространяется отдельная лицензия.

13 различных типов токарных инструментов

Получите все необходимые токарные инструменты для вашего следующего деревообрабатывающего проекта. Откройте для себя различные типы токарных инструментов для машин любого размера и для различных областей применения.

Токарные инструменты используются на токарном станке, который представляет собой формовочный станок с вращающимся приводом для поворота заготовки вокруг своей оси против различных инструментов. Токарные станки используются для формовки дерева, металла и других материалов, используемых в самых разных областях.Они также используются для обработки металла, прядения металла, обработки стекла и дерева.

На токарных станках можно использовать широкий спектр инструментов, таких как фрезы или режущие инструменты, инструменты с твердосплавными напайками, токарные инструменты для токарных станков, отрезные инструменты на токарных станках и сверла.

Инструмент для торцевания и токарной обработки

Источник: Amazon

Инструмент для торцовки / токарной обработки станет неотъемлемой частью вашего опыта работы с токарным станком. У вас должен быть доступ к этому инструменту, если вы хотите сократить срок хранения товара.Он также способен изготавливать меньший диаметр, поэтому вы можете видеть, как это пригодится для различных проектов. Когда вы собираетесь выполнять работу, вам нужны подходящие инструменты, и это станет основным продуктом для всех, кто использует токарный станок для резки.

Этот инструмент для торцевания будет очень просто установить на ваш токарный станок. Независимо от того, используете ли вы револьверный токарный станок, двигатель или настольный токарный станок, он будет работать идеально. Он отлично подойдет, и вы без проблем сможете поместить в него все свои режущие инструменты.Выполнять точные работы намного проще, если на вашем токарном станке есть надежный токарный инструмент.

Этот блок здесь также сделан из стали, поэтому вы можете сказать, что он выдержит регулярное использование. Это инструмент, который с годами пригодится вам много раз. Это один из самых важных инструментов для токарного станка. Это также очень доступный инструмент, поэтому у вас не возникнет проблем с добавлением его в свою коллекцию.

Расточная оправка

Расточные оправки пригодятся, когда вам нужно сделать отверстие больше, чем оно есть.Если вам нужно освободить место для больших шурупов в детали, которую вы строите, или если вам нужно отверстие большего размера по какой-либо другой причине, вам следует обратиться к нему. Расточная оправка может легко просверлить имеющееся отверстие и расширит для вас площадь. Важно понимать, что для правильной работы этого инструмента обязательно должно быть отверстие.

Тем не менее, это будет важно иметь под рукой, когда вы в этом нуждаетесь. Это может значительно облегчить вашу жизнь, если вы собираете стол или что-то еще, в котором для правильной сборки потребуются отверстия.Бывают случаи, когда вам нужно, чтобы отверстия были больше, и использование расточной оправки сделает процесс очень быстрым. Вы можете использовать его не так часто, как некоторые другие токарные инструменты, но он пригодится вам, когда придет время.

К счастью, покупка одного из этих удобных инструментов не будет стоить вам слишком много денег. Вы можете приобрести набор расточных оправок по очень разумной цене, а затем использовать их всякий раз, когда вам это нужно. Существуют разные насадки для расточной оправки, которые пригодятся, когда вам понадобится определенный размер.Учтите это и убедитесь, что у вас есть подходящие размеры.

Инструмент для снятия фаски

Источник: Amazon

Инструменты для снятия фаски часто используются, когда кому-то нужно отрезать кромку детали. Это также полезно для создания фаски на краю заготовки, так что вы сможете значительно упростить эту работу, если у вас будет один из этих инструментов. Сверла на вашем инструменте для снятия фасок должны быть прочными, чтобы хорошо выполнять свою работу.Хорошая идея - купить очень мощный набор, чтобы сделать задачу максимально простой.

Этот инструмент для снятия фасок изготовлен из твердого сплава хрома и молибдена 42, поэтому он отлично подойдет для ваших целей. Это будет хорошей покупкой для вас, когда вам понадобится один из этих инструментов. Это рентабельно, и вы сможете использовать этот инструмент в течение очень долгого времени. Покупка чего-то действительно прочного всегда принесет вам пользу, потому что вы можете полагаться на эти инструменты в течение многих лет.

Найти инструменты для снятия фаски несложно, и вы можете даже захотеть купить один в комплекте с другими токарными инструментами. Вы можете приобрести комплекты токарных станков, внутри которых будут инструменты для снятия фаски. Если вам нужно несколько токарных станков, это может быть эффективным способом получить несколько вещей, которые вам нужны. Покупка самих инструментов для снятия фаски - еще один отличный способ позаботиться о ваших потребностях, поэтому просто не торопитесь, чтобы принять правильное решение.

Накатка

Инструменты для накатки используются, когда люди создают какие-то ручки.Их можно использовать и для других целей, но для правильной обработки ручек нужен инструмент для накатки. Инструмент для накатки позволяет вам правильно захватить ручку, чтобы вы могли выполнять с ней необходимую работу. Вам понадобится инструмент для накатки в тех ситуациях, когда требуется усиленный захват для безопасного и правильного выполнения задачи.

Вы можете настроить этот накатной инструмент в соответствии с вашими потребностями, что значительно упростит выполнение вашего проекта. Эти накатные инструменты не то, что вы легко найдете повсюду, поэтому вам, возможно, придется поискать один.Получить инструмент для накатки в Интернете будет очень просто, но вы можете не найти его в местном хозяйственном магазине, если у них нет очень надежного инвентаря. Некоторым это может быть неудобно, но если вы посмотрите вокруг, вам не понадобится много времени, чтобы найти одного из них.

Он очень легко устанавливается на ваш токарный станок, поэтому вам не придется беспокоиться о том, что это будет трудоемкий процесс. Накатывающий инструмент сможет хорошо удерживать предметы, не оказывая чрезмерной нагрузки на токарный станок.Им будет действительно удобно владеть, так что сделайте все возможное, чтобы купить его сегодня. Это окажется хорошим решением, и вам понравится увеличенный захват, который он обеспечивает на многих объектах.

Инструмент для отрезки

Источник: Amazon

Инструменты для отрезки - один из самых важных инструментов, которые вы можете приобрести для своего токарного станка. Независимо от того, какую работу вы планируете выполнять на токарном станке, вполне вероятно, что в какой-то момент вам понадобится одна из них. Их используют для укорачивания вещей или отрезания определенных участков инвентаря.Это будет иметь решающее значение, когда вы попытаетесь все соединить должным образом.

У вас должна быть возможность изменять размер частей как можно более эффективно. Хороший отрезной инструмент, который можно использовать на токарном станке, упростит задачу. Укорочение элемента не займет у вас слишком много времени, и вы сможете работать очень точно. Это сделает ваше время работы на токарном станке намного более приятным, и это поможет вашему проекту стать лучше.

Инструменты разделения очень распространены, поэтому вы сможете купить их в большинстве крупных розничных продавцов оборудования.Просто убедитесь, что модель, которую вы покупаете, подходит для ваших целей и будет работать с вашим токарным станком. Это поможет вам получить максимальную отдачу от опыта и избавит вас от любых потенциальных разочарований. Использование этого инструмента для пробора станет большим подспорьем в ваших проектах, поэтому обязательно купите его как можно скорее.

Инструмент для нарезания каналов

Инструменты для нарезания каналов в основном используются для нарезания каналов в заготовке.Это пригодится, когда вам понадобятся неглубокие канавки или канавки круглой формы. Вы обнаружите, что это необходимо для правильного завершения многих проектов, поэтому имеет смысл иметь в наличии инструмент для ченнелинга. Это не тот инструмент, который вы чаще всего используете на токарном станке, но время от времени он будет использоваться.

Приобрести режущий инструмент станет проще, если вы купите его в комплекте с другими токарными инструментами. Показанный здесь набор инструментов невероятно высокого качества изготовлен из высокоуглеродистой инструментальной стали.Наконечники инструментов сделаны из твердого сплава, поэтому они идеально подходят для ваших целей. Это позволит вам выполнять множество различных задач, и вам не придется беспокоиться о поиске подходящего инструмента для этой задачи.

С твердосплавным наконечником нарезать каналы в вашей ложи будет настолько просто, насколько это возможно. Приобрести набор инструментов, который будет хорошо работать долгие годы, окупается. Эти инструменты сделаны из прочных материалов и отлично работают на вашем токарном станке. Попробуйте их, и вы обязательно убедитесь, что они вам по душе.

Долота деревообрабатывающие

Источник: Amazon

Одним из важнейших инструментов для деревообработки, который будет в вашем распоряжении, является долото. Эти долота помогут вам делать много разных вещей. Этот конкретный набор стамесок для деревообработки состоит из пяти различных долот, которые служат разным целям. Долота имеют длину десять дюймов, а лезвия составляют четыре дюйма этой длины.

Это действительно хорошая покупка, если вы только начинаете покупать инструменты, необходимые для вашего токарного станка.Эти стамески для деревообработки поставляются в действительно красивой деревянной коробке, так что вы можете хранить их в безопасности, пока они не используются. Если у вас есть доступ к этим инструментам, вам будет намного проще выполнять свои задачи по деревообработке. Если вам нужен инструмент для чистки или отрезной инструмент, этот набор вам подойдет.

Изготовление различных деревянных изделий будет намного проще, если у вас будет такой надежный набор стамески по дереву, как этот. Пытаетесь ли вы создать бейсбольную биту или собираете свой собственный стол, они определенно пригодятся.Для облегчения работы вам понадобятся подходящие инструменты для вашего токарного станка. Покупка хорошего набора стамески для деревообработки станет благом для ваших усилий, и вам не придется тратить непомерную сумму денег, чтобы получить то, что вам нужно.

Связанные: 55 типов инструментов

Долото косое

Косое долото входит в комплект стамески для деревообработки, приведенной выше, но было бы хорошо упомянуть его назначение конкретно. Косые стамески - это то, что вы используете, когда вам нужно придать дереву гладкую поверхность.Вы часто будете сталкиваться с грубым куском дерева, который нуждается в последних штрихах, чтобы приблизить его к завершению. Косое долото окажется для вас бесценным, когда вы стремитесь завершить свои проекты.

На рынке вы найдете много различных типов косых зубил. Они бывают разных форм и размеров, поэтому вы можете захотеть приобрести несколько из них в разных стилях. Это позволит повысить эффективность косого долбления, поскольку вы сможете выбрать долото, которое больше подходит для конкретной задачи.Обычно покупают косые стамески в комплекте с другими вариациями стамески.

Эти долота изготовлены с учетом эргономики, и пользоваться ими очень приятно. Ручки изготовлены из домашнего ясеня и выдержат испытание временем. Косое долото в этом наборе можно использовать долгие годы. У него даже есть красивый деревянный футляр для переноски, чтобы вы могли носить его с собой в разных местах.

Связанные: 55 типов инструментов

Канавки шпинделя

Источник: Amazon

Канавки шпинделя

- еще один ключевой инструмент, к которому вам понадобится доступ.Эти долота шпинделя отличаются от обычного долота тем, для чего они используются. Вы будете использовать свои шпиндельные выемки, чтобы вставлять бухты в свои куски дерева. Это термин, используемый в деревообработке, который в основном означает, что вы будете делать бороздки в древесине.

Это очень важный шаг, и вам потребуются хорошо обработанные канавки шпинделя, чтобы сделать процесс максимально простым. Вы действительно часто найдете канавки шпинделя в наборах с другими долотами для деревообработки.Их также можно купить сами по себе, поэтому просто помните, в чем именно заключаются ваши потребности, когда вы собираетесь покупать. Возможно, вам будет удобнее покупать канавку шпинделя в комплекте, чем искать ее отдельно.

Также следует отметить, что эти канавки шпинделя бывают разных размеров. В зависимости от ваших потребностей вы можете сделать канавку шпинделя длиннее или короче, в зависимости от потребностей проекта, над которым вы работаете. Может быть полезно иметь несколько канавок шпинделя, поэтому вы можете иметь несколько различных вариантов.Они легко доступны, поэтому у вас не возникнет проблем с их поиском.

Резцы для чаш

Источник: Amazon

Чашечные долбежки работают так же, как и их двоюродные братья-шпиндели, но они отличаются во многих важных отношениях. Самое важное, что нужно знать о выемках для чаш, - это то, что они используются для создания более глубоких выемок в древесине. На рынке также есть множество различных вариаций долот для чаш. Вы найдете так много разных стилей и размеров, что делает этот набор очень универсальным.

Конечно, вам потребуются очень жесткие долота для чаш, чтобы они могли выполнять те задачи, для которых они предназначены. Если вы собираетесь использовать их очень часто, обязательно купите тщательно продуманный набор долот для чаш. Эти инструменты будут использоваться, когда они свешиваются с подставки для инструментов, поэтому вы должны быть уверены, что все будет в безопасности. Покупка высококачественных инструментов сделает процесс намного более гладким, поэтому не торопитесь, чтобы выбрать хорошие выемки для чаш.

Представленная здесь долото для чаши имеет красивую ручку из европейского ясеня и очень прочную конструкцию.Он идеально подходит для ваших целей и настоятельно рекомендуется к покупке. Это лезвие обработано так, чтобы прослужить вам долгое время, поэтому оно будет очень полезно для вас, когда вам нужно будет завершить важные работы по деревообработке. Хорошая долбленка для чаш может показаться кому-то немного дорогой, но качество важно, поэтому стоит потратить деньги.

Скребковые инструменты

Источник: Amazon

Инструменты для зачистки будут играть очень важную роль, когда вы приближаетесь к концу проекта по деревообработке.Эти скребки понадобятся вам для обработки плоского дна и выпуклых участков вашей работы. Это будет действительно важный аспект работы в целом, поэтому вам захочется положиться на хороший скребок. Вы найдете инструменты для зачистки почти в любом хозяйственном магазине, и их довольно просто использовать на своем токарном станке.

Интересно, что у этих скребковых инструментов только кончик лезвия контактирует с деревом. Когда ваш скребок находится в хорошем рабочем состоянии, он будет производить стружку из дерева, и вы можете использовать его для правильной обработки детали.Использование скребка для выполнения сложной работы может потребовать некоторой практики, но как только вы к нему привыкнете, это станет одной из ваших любимых частей процесса. Он станет неотъемлемой частью вашего токарного станка, с помощью которого вы сможете изготавливать действительно красивые изделия.

У этого скребка квадратный конец, но вы можете приобрести скребки с разными типами концов. Какой скребок вам больше всего понравится, частично зависит от того, какую работу вы выполняете. Показанный скребок может сделать для вас большую работу, поскольку у него прочная ручка и прочное лезвие.Инструментальная секция имеет длину шесть дюймов, а рукоять - десять дюймов.

Инструмент для отрезки и отрезки дерева

Источник: Amazon

Вы обнаружите, что инструмент для отрезки и отрезки дерева работает иначе, чем обычный инструмент для отрезки, в нескольких важных аспектах. Важно понимать, что вы используете его, чтобы делать более мелкие пропилы по сравнению с отрезным инструментом. Он хорошо подходит, когда вам нужно формировать бусинки. Когда вы планируете добавить выпуклые детали к своим изделиям из дерева, обязательно иметь в своем распоряжении один из этих инструментов.

Большинство людей, серьезно относящихся к работе с деревом, будут владеть одним из этих инструментов. У вас не должно возникнуть проблем с поиском того, что вам нужно, в большинстве магазинов, где продаются инструменты и насадки. Это инструмент, который будет широко использоваться, и вы будете счастливы, если он будет легко доступен. Это значительно упростит выполнение многих работ, и без этого некоторые методы деревообработки не были бы столь правдоподобны.

Этот инструмент для отрезки и бусинок по дереву, который показан здесь, окажется очень полезным для вас.С его помощью можно легко отрезать участки дерева, над которыми вы работаете. Работать бисером с этим качественным инструментом тоже будет очень просто. Вы также можете найти этот инструмент в наборах с другими токарными инструментами по дереву, так что имейте это в виду, если вам нужны и другие инструменты.

Шлифовальный круг

Некоторые люди предпочитают добавлять на свой токарный станок шлифовальный круг, чтобы сделать работу более удобной. Это отличный способ объединить несколько функций токарной и деревообрабатывающей обработки в одном удобном инструменте.С помощью этого инструмента вы очень легко сможете выполнять мелкие работы по дереву. Он очень прост в использовании, что делает его удобным вариантом для всех, кто владеет токарным станком.

Установить этот шлифовальный круг на токарный станок невероятно просто. У вас не займет много времени, чтобы все настроить, и, когда он включен, он кажется очень безопасным. Вы сможете сразу же приступить к работе, и в большинстве случаев это сэкономит ваше время. На самом деле это может быть более экономичным способом решения определенных задач, поскольку покупка шлифовального круга может быть более доступной, чем покупка множества различных инструментов.

Какими бы ни были ваши намерения в отношении шлифовального круга, вы всегда можете рассчитывать на то, что он сделает для вас большую работу. Возможность купить это по доступной цене делает его легкой рекомендацией. Есть те, кому нравится высокая точность, которую могут предложить многие другие инструменты, но вам следует подумать о шлифовальном круге. Изучите плюсы и минусы каждого из них, а затем подумайте о том, что вам нужно, прежде чем решать, что покупать.

Основы операций на токарном станке: определения, типы и приложения

3D Insider поддерживается рекламой и зарабатывает деньги за клики, комиссионные от продаж и другими способами.

Субтрактивные методы производства основаны на сокращении твердого куска сырья для получения готовой продукции нестандартной формы. Благодаря точному использованию режущих инструментов практически любой материал формуется и отливается без потери механической целостности.

Токарный станок - один из старейших станков субтрактивного производства. Как свидетельство надежности этой технологии, этот многовековой метод до сих пор является краеугольным камнем многих современных производственных процессов.Что такое токарный станок и как он работает? Как сегодня используются токарные станки?

Что такое токарный станок?

Токарный станок - это станок, который вращает сырье вокруг определенной оси с использованием различных режущих инструментов для создания конструкции, симметричной относительно оси вращения. Это один из самых универсальных инструментов для механической обработки, который может использоваться для обработки металлов, дерева, пластика и других распространенных производственных материалов. Некоторые из наиболее распространенных продуктов, изготавливаемых с использованием токарных станков, включают бейсбольные биты, ножки стола, винты, коленчатые валы и музыкальные инструменты.

Основы технологии токарных станков восходят к 1300 году до нашей эры в Древнем Египте. Исторические артефакты, такие как деревянные чаши и тарелки, указывают на использование грубых токарных станков, а также инструменты и оружие, использовавшиеся в древнем Китае.

Токарный станок сыграл центральную роль в промышленной революции 1700-1918 годов. Токарный станок, прозванный «матерью всех станков», сыграл важную роль в разработке других, более сложных станков. Развитие токарных станков также ускорилось на этом этапе, от чисто механической версии 1718 года до конной конструкции 1772 года и версий с гидравлическим приводом, появившихся в начале 1900-х годов.

К 1950-м годам были разработаны токарные станки, управляемые с помощью сервомеханизмов, позволяющие использовать станки с приводом и числовое управление. Это в конечном итоге уступило место компьютеризированному числовому контролю (ЧПУ) токарных станков. В настоящее время токарные станки с ручным управлением и ЧПУ продолжают использоваться в различных учреждениях и отраслях промышленности.

Как работает токарный станок?

В токарном станке деталь устанавливается на шпиндель, который может вращаться вдоль определенной оси. Станок вращает заготовку на оси, в то время как режущий инструмент продвигается вместе с деталью в соответствии с желаемой конструкцией.При работе на токарном станке необходимо учитывать такие факторы, как скорость резания и глубина резания.

На токарном станке можно использовать различные насадки, каждое из которых имеет уникальное назначение и влияет на обрабатываемую деталь. В основном они бывают с твердосплавными наконечниками, но имеют разную форму, специально разработанную для их целей. Режущий инструмент может подаваться параллельно заготовке или под углом. Некоторые из наиболее распространенных операций, выполняемых на токарных станках, - это торцевание, конус, точение контура, снятие фасок, растачивание, сверление и нарезание резьбы.

Самыми важными частями токарного станка являются передняя бабка и задняя бабка. Передняя бабка расположена на одном конце машины и содержит вращающиеся подшипники, внутри которых находится горизонтальная ось. К оси подсоединен шпиндель, на который можно установить различные приспособления для удержания заготовок. Шпиндель позволяет вращать заготовку на станке и может вращаться с помощью электродвигателя или маховика с ножным приводом.

Передняя бабка обычно также имеет механизм для управления скоростью шпинделя относительно скорости двигателя.Это может быть зубчатая передача или простой ступенчатый шкив.

На другом конце токарного станка находится задняя бабка. Заднюю бабку, также известную как свободная головка, можно сдвинуть в любую точку станины параллельно оси вращения передней бабки. Он также имеет приспособление для захвата различных режущих инструментов и сверл.

В зависимости от типа токарного станка он может иметь либо каретку с поперечными суппортами для удержания режущего инструмента перпендикулярно оси вращения, либо банджо с горизонтальной опорой.Положение инструментов в любом механизме можно отрегулировать вручную и использовать для удаления материала с заготовки в различных горизонтальных положениях.

Типы токарных станков

Репутация токарных станков как одного из самых универсальных производственных станков сохраняется и сегодня, поэтому неудивительно, что различные типы токарных станков все еще используются в разных материалах и в разных отраслях промышленности. Этот список типов токарных станков не является исчерпывающим, а представляет только основные из них, которые используются в настоящее время.

Токарный станок по дереву

Самый старый тип токарных станков, токарные станки по дереву до сих пор остаются незаменимыми инструментами в деревообрабатывающей промышленности. Это, наверное, самые простые варианты токарных станков, которые используются до сих пор. Ножки стола, бейсбольные биты, миски и тарелки традиционно изготавливаются на токарном станке.

Деревообрабатывающие токарные станки обычно имеют горизонтальную опору для установки режущих и формовочных инструментов. Работа с деревом предполагает относительно низкие скорости вращения - чуть более 1000 об / мин.Это позволяет использовать ручные инструменты и наждачную бумагу против заготовки с минимальными опасностями. Более крупные детали обрабатываются на более низких скоростях.

Токарный станок по металлу

При работе с металлами на токарном станке необходимо учитывать множество дополнительных факторов. Потребуются закаленные режущие инструменты, и они должны быть установлены на фиксированных и прочных опорах. Большинство токарных станков по металлу управляются с помощью технологии ЧПУ, но также предлагают ручное управление для высокоточных работ по рафинированию. Скоростями вращения можно управлять с помощью сервомеханизмов или зубчатых передач.

Благодаря совместимости токарных станков с ЧПУ, они больше подходят для серийного производства. При работе с металлами следует также соблюдать особые меры предосторожности, учитывая высокую скорость вращения. Тепловыделение - одна из наиболее актуальных проблем, которую обычно решают путем подачи смазочно-охлаждающей жидкости в заготовку, которая обеспечивает как смазку, так и охлаждение.

В зависимости от используемых инструментов и методов токарная обработка металлических деталей может по-разному влиять на ее механические свойства.На металлической детали могут образоваться микротрещины, остаточные напряжения, закалка и отпуск.

Станок для обработки стекла

Станки для обработки стекла полностью отличаются от станков для резки металлов, дерева или пластика. Вместо режущего инструмента токарные станки для обработки стекла имеют навесное или ручное пламя, которое размягчает стекло, позволяя манипулировать им в различных формах и размерах. Воздух также может подаваться в шпиндель передней бабки для выдувания стекла.

Из-за хрупкости стекла токарные станки для обработки стекла обычно вращаются вручную и на очень низких скоростях. Шлифовку и полировку готовой детали также можно производить на токарном станке с использованием ручных инструментов.

Дублирующий токарный станок

Дублирующий или копировальный станок - это особый тип токарного станка, который производит деталь формы и размера на основе существующего шаблона. Изобретенные в 1820-х годах токарно-копировальные станки в основном использовались для массового производства оружейных лож.В настоящее время существуют токарно-копировальные станки, которые подходят как для металлообработки, так и для обработки дерева.

Копировальный станок поставляется с копировальной приставкой, в которой есть стилус, отслеживающий форму объекта-шаблона. Затем движения режущих инструментов в подаче копируют движение иглы, тем самым преобразуя форму шаблона в заготовку.

Использование и применение токарных станков

Универсальность токарных станков заключается в том, что они могут работать с широким спектром материалов и с различными уровнями точности.Его можно использовать для создания сверхпрочных деталей машин, резьбы на винтах или ножек столов и стульев. На другом конце диапазона размеров находятся высокоточные токарные станки, используемые для резки электрических и компьютерных компонентов с точностью до нанометра.

В 1800-х годах токарные станки в основном использовались для изготовления валов и ложей для ружей и пушек. Также стало популярным использование токарных станков для декоративных работ с использованием заготовок из дерева или слоновой кости. Промышленная революция привела к тому, что токарные станки стали применяться в более широком диапазоне приложений, включая автомобили, дизайн дома, ювелирные изделия, музыку и отдых.

В принципе, любой обычный объект, симметричный оси вращения, вероятно, был изготовлен на токарном станке. Мы уже упоминали ножки стола и лестничные перила, но подсвечники, стержни для ручек, гайки и болты, коленчатые валы, подвески и шахматные фигуры - вот некоторые из других предметов повседневного обихода, которые можно производить на токарном станке.

Заключительные мысли

Любой, кто когда-либо занимался деревообработкой или металлообработкой, вероятно, раньше работал на токарном станке. Помимо своей исторической значимости в качестве родоначальника всех обрабатывающих инструментов, токарный станок по-прежнему остается одним из наиболее универсальных, но принципиально простых инструментов, доступных сегодня.Почти в любой достойной мастерской должен быть поблизости токарный станок - если у вас его нет, то, возможно, стоит подумать о его приобретении прямо сейчас.

Надежный токарный станок, вероятно, имеет более десятка возможных применений. Токарный станок является универсальным инструментом для субтрактивного производства, будь то для металла или дерева, ручной или автоматизированный с ЧПУ, или для любой формы и размера желаемой детали. То, что мы здесь написали, - это лишь малая часть основных знаний о токарных станках. Гораздо важнее попробовать один на себе и раскрыть его потенциал.

Токарный станок [Детали, операции и типы токарного станка]

Токарный станок определяется как станок, который используется для различных операций обработки, таких как токарная обработка, торцевание, нарезание резьбы и т. Д.

Токарный станок и типы

Токарный станок - это станок, который удерживает заготовку на патроне, а инструмент на стойке, токарный станок вращает заготовку вокруг оси для выполнения различных операций, таких как токарная обработка, торцевание, снятие фаски, нарезание резьбы, накатка, сверление и др. больше с инструментами, которые применяются к заготовке для создания объекта с симметрией относительно этой оси.

Основная функция токарного станка состоит в том, чтобы удалить металл с заготовки для придания требуемого размера и формы. В токарном станке инструмент удерживается, и заготовка вращается вокруг оси вращения для выполнения различных операций с разными инструментами.

Токарный станок в основном используется для изготовления цилиндрических поверхностей и плоских поверхностей под прямым углом к ​​оси вращения. Он также может производить конусы и сильфоны и т. Д. Наиболее подходящие токарные станки также могут использоваться для производства большинства твердых тел вращения, плоских поверхностей, винтовой резьбы и т. Д.

Читайте также: 22 различных типа операций на токарном станке

Детали токарного станка

Ниже приведены основные части токарного станка :

  1. Станина
  2. Передняя бабка
  3. Каретка
  4. Подающий механизм
  5. Задняя бабка
  6. Винтовой или резьбонарезной механизм
  7. Подающая штанга
  8. Ходовой винт

1. Станина

Станина токарного станка является основой станка, который представляет собой прочную конструкцию.Обеспечивать его следует строго под сильным давлением. Сверху станина имеет V-образные направляющие, включающие угол 90 °.

Предусмотрены две направляющие, внутренняя и внешняя, которые точно обработаны, чтобы сделать их параллельными оси. Токарный станок должен воспринимать различные вибрации, вызываемые разными видами силы. Направляющие обеспечивают скользящие поверхности для каретки и задней бабки.

Станина токарного станка должна противостоять напряжениям, возникающим в результате действия двух важных сил,

  • Сила резания на инструменте, направленная вниз
  • Сила, стремящаяся отодвинуть инструмент от заготовки в горизонтальном направлении.

2. Передняя бабка
  • h2: Корпус передней бабки с зубчатым зацеплением,
  • h3: Рычаг промежуточной передачи,
  • h4: Рычаг переключения передач High Low,
  • h5: Шпиндель Camlock,
  • H5: Шестерни тумблера - вперед / назад и включение / выключение,
  • H6 : Быстросменная коробка передач с 4-мя селекторами (3 рычага),
  • H7: Ходовой винт,
  • H8: Подающий винт,
  • H9: Переключатель переднего хода,
  • h20: Замените крышку шестерни

Он расположен слева -сторона станины токарного станка.Он имеет полый шпиндель и различные типы механизмов для привода и изменения скорости шпинделя.

В этом случае скорость увеличивается, когда ремень переключается со шкивов большего диаметра на меньший. Шпиндель изготовлен из никеля, хромистой и углеродистой стали. Передний конец отверстия шпинделя сужается для идеального удержания центров.

Изменение скорости основано на следующих условиях:

  1. Тип разрезаемого материала
    • Твердые и твердые материалы, такие как чугун - низкая скорость
    • Мягкие материалы, такие как алюминий, латунь - высокая скорость.
  2. Тип материала режущего инструмента
    • Для быстрорежущих твердых инструментов применяется карбид вольфрама.
    • Для тихоходных используется инструмент средней твердости.
  3. Тип чистовой обработки - небольшая глубина - высокая скорость
    • Черновая резка - большая глубина - низкая скорость.
  4. Диаметр заготовки
    • Для заготовки большого диаметра - низкая скорость
    • Для заготовки меньшего диаметра - высокая скорость
  5. Тип операции
    • Для токарной обработки, расточки, сверления - высокая скорость
    • Для нарезания резьбы, нарезания резьбы, развёртывания - низкая скорость

3.Задняя бабка

Задняя бабка расположена с правой стороны станины токарного станка. Задняя бабка поддерживает другой конец заготовки, когда она обрабатывается между двумя центрами.

  • T1: подающий винт
  • T2: редуктор (опция)
  • T3: корпус
  • T4: регулируемое основание
  • T5: шпиндель
  • T6: стопорный рычаг

Он надежно удерживает инструмент и идеально подходит для работы такие операции, как сверление, развертывание, нарезание резьбы и растачивание.Он может двигаться по направляющим и зажиматься на станине в любом положении.

Задняя бабка состоит из мертвой точки, шпинделя, регулировочного винта, маховика и т. Д. Шпиндель может перемещаться вперед и назад от корпуса, называемого цилиндром, с помощью маховика. На внутренней поверхности ствола имеется паз для фиксации мертвой точки.

Читайте также: Скорость резания, Подача, Глубина резания, Время обработки на токарном станке

4. Каретка

Каретка - одна из самых важных частей токарного инструмента, она будет служить опорой, движущейся и управляющей частью режущего инструмента.

4.1 Седло

Имеет Н-образную форму. Седло надевается на станину и скользит по направляющим, удерживая поперечный суппорт и резцедержатель. Он может заблокироваться в любом положении при движении.

4.2 Поперечный суппорт

Это приставка к седлу и составной опоре. Поперечный суппорт перемещается поворотным маховиком. Поперечное перемещение достигается, когда гайка, установленная на подающем винте, входит в зацепление со связующим винтом поперечного суппорта.

Когда используется приспособление для точения конуса, связующий винт открыт, чтобы отсоединить поперечный суппорт от поперечного винта, и поперечный суппорт прикреплен к направляющему блоку. Поперечный суппорт может перемещаться автоматически, когда шестерня закреплена шпонкой, чтобы винт поперечной подачи находился в зацеплении с передним механизмом.

4.3 Комбинированная опора

Это круглая основа с градуировкой в ​​градусах, которая используется для получения угловых пропилов и конусов переменного поперечного сечения. Он состоит из составного маховика скольжения, составного винта подачи суппорта, составной гайки скольжения.Составной маховик с суппортом в основном используется при точении конуса для обеспечения подачи.

4.4 Столб для инструмента

Резцедержатель расположен над составной опорой и надежно удерживает инструмент. Существуют разные типы резцедержателей,

  • Резцедержатель с одним винтом
  • Стержень для инструмента с четырьмя отверстиями
  • Стойка для инструмента с восемью отверстиями

5. Механизм подачи

Количество инструментов относительно заготовки называется «Подачей».

  • Токарный инструмент имеет 3 типа подачи
    • Продольная подача: Здесь инструмент движется параллельно оси токарного станка. На него влияет движение каретки.
    • Crossfeed: Здесь инструмент движется под прямым углом к ​​оси токарного станка.
    • Угловая подача: Путем регулировки суппорта и поворота его на требуемый угол к оси токарного станка.

Поперечная и продольная подача являются ручными и механическими, а угловая - только вручную.

6. Винтовой или резьбонарезной механизм

Токарный станок важен для станка, который используется для нарезания резьбы требуемого типа на данной работе. Вращение винта используется для перемещения инструмента по заготовке для получения резьбы винта. В токарном станке используется полугайка.

7. Подающий стержень

Это длинный вал, имеющий шпоночную канавку, идущую от коробки подачи поперек и перед станиной. Мощность передается от шпинделя токарного станка на передние шестерни через подающую штангу.

Подающий стержень в основном используется для перемещения каретки или поперечных суппортов для таких операций, как токарная обработка, растачивание, торцевание и всех других, учитывая операцию нарезания резьбы.

8. Ходовой винт

Это длинный вал с резьбой, используемый только для нарезания резьбы. Ходовой винт находится в упорядоченном положении во всех операциях с редуктором. Его также можно использовать для придания движения токарным, растачивающим и т. Д. На токарных станках, оборудованных подающей штангой.

Читайте также: 14 различных типов токарных режущих инструментов

Типы токарных станков

Ниже приведены семь различных типов токарных станков :

  1. Скоростной токарный станок
  2. Токарный станок с двигателем
  3. Настольный токарный станок
  4. Токарный станок с инструментальным цехом
  5. Токарный станок с револьверной головкой
  6. Токарный станок специального назначения
  7. Токарный автомат

1.Скоростной токарный станок

Токарные станки данного типа просты по конструкции. Он имеет станину, переднюю бабку, заднюю бабку и резцедержатель, установленные на регулируемых ползунах. Нет ходового винта коробки подачи или каретки.

Инструмент установлен на регулируемом суппорте и вводится в работу исключительно вручную. Эта характеристика токарных станков имеет диапазон скоростей от 1200 до 3600 об / мин. Конструкция передней бабки очень проста и имеет только 2 или 3 скорости вращения шпинделя.

Станок скоростной токарный имеет меньшую глубину резания. Небольшая сила и высокая скорость позволили использовать эту деталь для обработки дерева, прядения, центрирования и полировки. Название скоростной токарный станок получил из-за очень высокой скорости шпинделя передней бабки.

2. Двигатель токарный станок

Токарный станок для двигателей является наиболее широко используемым в токарных станках. Эти машины приводятся в движение зубчатым или шкивным механизмом. Название токарный станок двигателя получил из-за того, что раньше токарный станок приводился в движение паровыми двигателями.

Двигатель токарно-карусельного станка имеет все детали, аналогичные деталям токарного станка. Такие как станина, передняя бабка, задняя бабка и т. Д. Передняя бабка токарного станка двигателя имеет жесткую конструкцию и имеет дополнительный механизм для обеспечения нескольких скоростей шпинделя.

В отличие от скоростного токарного станка, моторно-токарный станок может подавать режущий инструмент как в поперечном, так и в продольном направлении относительно оси токарного станка с помощью каретки и ходового винта. Токарные станки этого типа до сих пор используются в мастерских и во многих отраслях промышленности.Он имеет три типа с ременным приводом, с моторным приводом и с редуктором.

2.1 Токарный станок с ременным приводом

Токарный станок, который получает мощность от вала воздушной линии, представляет собой токарный станок с ременным приводом и оснащен конусом скорости и одной или несколькими задними шестернями для обеспечения широкого диапазона скоростей шпинделя.

2.2 Токарный станок с приводом от двигателя

Токарный станок, который получает питание от отдельного двигателя, встроенного в станок, называется токарным станком с приводом от двигателя.

2.3 Токарный станок с редуктором

Токарный станок с редукторной головкой получает питание от двигателя с постоянной скоростью, а полное переключение скорости достигается переключением различных шестерен, расположенных в передней бабке. У него нет конического шкива.

3. Станок токарный горизонтальный

Токарные станки этого типа имеют небольшие размеры и предназначены для выполнения очень небольших прецизионных работ. На стенде монтируются токарно-настольные станки. Он имеет все аналогичные детали токарного и скоростного станков.Настольно-токарный станок выполняет практически все операции токарно-моторного станка и скоростного станка, разница лишь в размерах.

4. Инструментальный токарный станок Токарный станок

Toolroom такой же, как и у токарного станка для двигателей, но обеспечивает широкий диапазон скоростей. Диапазон скорости вращения шпинделя составляет от очень низкой до довольно высокой, вплоть до 2500 об / мин.

Изображение взято с сайта indiamart.com

Оснащен, помимо прочего, патроном, приспособлением для точения конуса, приспособлением для втягивания, люнетом и следящей опорой, насосом для охлаждающей жидкости и т. Д.Токарный станок для инструментального цеха дороже токарного станка для двигателей. Он в основном используется при шлифовании, работе с инструментом, калибрами штампов и при обработке, где требуется точность.

5. Токарно-револьверный станок с револьверной головкой

Токарные станки данного типа используются в производстве. Эти токарные станки являются развитием токарного станка для двигателей. В этих станках вместо задней бабки предусматривалась шестиугольная револьверная головка. Он также состоит из трех резцедержателей.

В этих типах токарных станков несколько инструментов могут быть установлены и введены в работу в надлежащей последовательности.Основное преимущество заключается в том, что различные операции и детали можно производить за гораздо меньшее время. А также без смены инструмента качество и количество на высоте.

Токарный станок с шпилем и револьверной головкой требует больше места на полу, чем другие токарные станки. Токарный станок с шпилем и револьверной головкой используется только для крупных работ.

Прочитать всю статью о токарном станке с шпилем и револьверной головкой

6. Станки токарные специальные

Как следует из названия, эти типы токарных станков используются для специального назначения и для производственных работ.На этом токарном станке выполняются специальные операции, такие как сверление, шлифование, развёртывание, растачивание и т. Д.

Станки токарные специального назначения:

  1. Станок токарный
  2. Станок токарный с прорезями
  3. Станок токарный T
  4. Станок дублирующий
  5. Станок токарный ракетный
1. Станок токарный на колесах

Станок колесотокарный предназначен для чистовой обработки цапф и нарезания резьбы на колесах железных дорог, легковых автомобилей и локомотивов.

2. Токарный станок со станиной с зазором

Токарный станок с щелевой станиной, в котором часть станины, прилегающая к передней бабке, является съемной, используется для поворота деталей очень большого диаметра.

3. Т-токарный станок

Станок «Т-токарный» предназначен для обработки роторов реактивных двигателей. Ось станины токарного станка расположена под прямым углом к ​​оси шпинделя передней бабки в форме Т.

.
4. Дублирующий токарный станок

Дублирующий токарный станок - это один из способов дублирования формы плоского или круглого шаблона на заготовке.Механические, пневматические и гидравлические устройства используются для координации движения инструмента для точного воспроизведения формы шаблона.

5. Ракетно-токарный станок

Ракетно-токарный станок с очень большим поворотом для размещения длинных компонентов ракет очень большого диаметра является самым современным и последним в конструкции токарных станков.

7. Токарный автомат

В этих токарных станках все работы выполняются автоматически.Это высокоскоростные высокопроизводительные токарные станки, производственные. В этих типах токарных станков после установки инструмент выполняет все операции автоматически, чтобы завершить работу.

Здесь смена инструмента и подачи происходит автоматически. Один оператор может управлять от 5 до 6 токарных автоматов одновременно.

Токарный станок выполняет различные операции, такие как точение, торцевание, точение конуса, накатка, нарезание канавок, отрезка, электрическая токарная обработка, нарезание резьбы, развертывание и т. Д. Выполняйте следующие операции по очереди.

Токарный станок

Операции на токарном станке подразделяются на три основные категории.

Операции на токарном станке, выполняемые с удержанием заготовки между центрами или с помощью патрона:

  1. Токарная обработка
    1. Обычная или прямая токарная обработка
    2. Черновая токарная обработка
    3. Токарная обработка уступов
    4. Токарная обработка конуса
    5. Эксцентриковая токарная обработка
  2. Торцевая обработка
  3. Снятие фасок
  4. Обработка канавок
  5. Прядение
  6. Пружинная намотка
  7. Формовка

Операции на токарном станке, выполняемые с помощью зажимного патрона, планшайбы или угловой пластины:

  1. Сверление
  2. Развертка
  3. Растачивание
  4. Зенковка
  5. Растачивание конусов
  6. Нарезание резьбы
  7. Подрезка
  8. Нарезание внутренней резьбы
  9. Отрезка

Приспособления

  1. Шлифование
  2. Фрезерование

Полный текст статьи можно найти здесь: 22 различных типа операций на токарном станке

Принадлежности для токарных станков

Аксессуары токарного станка используются либо для удержания и поддержки заготовки, либо для удержания инструмента.Важными принадлежностями для токарных станков являются

.
  1. Центры
  2. Патроны
  3. Цанги
  4. Угловые пластины
  5. Торцевые пластины
  6. Держатели
  7. Улавливающие пластины и держатели

Читайте также: 7 типов патронов токарных станков

Приставки для токарных станков

Приспособления к токарным станкам - это дополнительные виды оборудования, применяемые для некоторых специальных и специальных целей. Важное оборудование токарного станка

  1. Упоры
  2. Опоры
  3. Приспособления для точения конусов
  4. Приставки для фрезерования
  5. Приставки для шлифования
  6. Приставки для зубчатых колес
  7. Приставки для растачивания

Вот и все, спасибо за чтение.Если у вас есть вопросы по «Токарный станок или токарный станок типа», сообщите нам в комментариях. Если вам понравился этот пост, поделитесь им с друзьями.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
