13 типов резьбы и как они работают [Полное руководство] Изображения

В этом посте вы узнаете, что такое различных типа резьбы или формы резьбы при производстве гаек и болтов. Загрузите PDF-файл в конце этой статьи.

Нить и ее виды

Нить играет очень важную роль в технологической линии изготовления различных предметов повседневного обихода. В наш инженерно-научный век машины используются каждый момент на каждом этапе. Без потоков нельзя использовать большинство машин.

См. также: Терминология винтовой резьбы

Определение резьбы

Спиральные канавки одинакового размера или формы, выполненные на круглом цилиндрическом изделии или трубе, называются резьбой. Другими словами, спиральные канавки одинакового шага и одинаковой глубины, выполненные на параллельной круглой цилиндрической поверхности или на конической круглой поверхности, называются резьбой.

Например, если мы возьмем круглую палку и намотаем отрезок провода в угловой индикации, то скрутка проводов будет продвигаться по круглой палочке. Путь, по которому движется провод, называется спиралью. Подобно этой спирали, нить наклонена под углом на круглой поверхности. Резьбы могут быть внутренними или внешними.

Как уже упоминалось выше, форма или размер резьбы зависит от ее назначения. Инструменты для нарезания резьбы также изготавливаются соответствующим образом. По их формам.

Заказ: Различные типы винтов и их применение [Изображения]

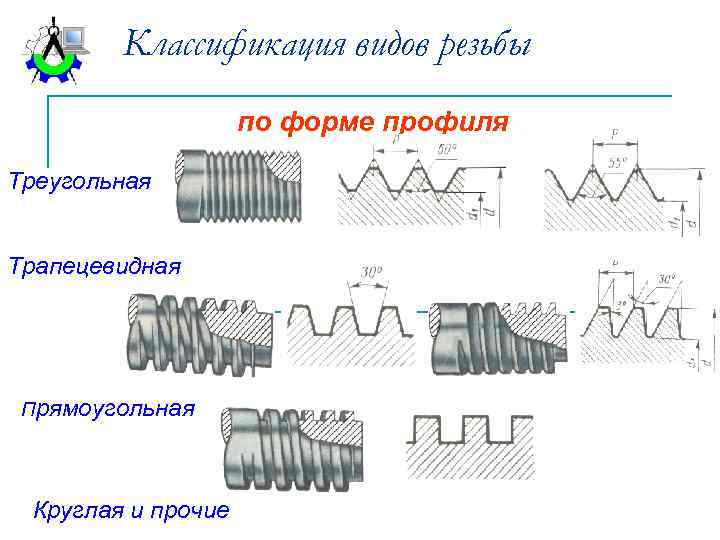

Типы резьбы

Ниже приведены 13 различных типов резьбы:

V-образная резьба

Метрическая или международная резьба

Британские стандартные потоки

Продавцы

квадратные нити

. наклонен в правую сторону. Они затягиваются движением по часовой стрелке. Они известны как правосторонние резьбы.
#2 Левая резьба
Эти резьбы наклонены влево. Они затягиваются против часовой стрелки. Например, на винте с левой резьбой резьба нарезана таким образом, что болт, винт или гайку необходимо поворачивать против часовой стрелки, чтобы зацепить или затянуть их. Их использование сравнительно меньше.
№3 Коническая резьба
В этом типе резьба нарезается на конической поверхности, называемой конической резьбой. Они используются для валов, таких как полировальные шпиндели. Эти резьбы могут быть правосторонними или левосторонними.
Вышеуказанная резьба используется для следующих целей:
Для соединения двух частей машины, таких как гайка-болт и шпилька.
Для получения механических печений для подъема тяжестей, таких как цепные шкивы, домкраты и т. д.
Для точности в точных инструментах, таких как микрометры.
В работах по передаче энергии.
Для контроля или снижения скорости.
См. также: 9 различных типов калибров с обработкой
№4 V-образная резьба
Этот тип резьбы имеет форму буквы английского алфавита «V». Он наиболее широко используется. Эти типы резьбы можно нарезать или изготовить с помощью метчика, штампа, токарного станка, фрезерования и т. д. Эти резьбы изготавливаются по разным стандартам.
№5 Метрическая или международная резьба
Эти типы резьбы были первоначально приняты из 1898 по 1908 год в центральной Франции. Со временем его начали использовать и другие международные страны. Индийский институт стандартов также принял эту резьбу.
Эти резьбы изготавливаются для изделий диаметром от 0°25 мм до 300 мм. Его угол равен 60°. Его винт плоский, а корень круглый. По мнению И.С. 1330-1958, они пишутся перед буквой М, а цифра, написанная после «М», указывает шаг, например -M20 X 2,5. Это означает, что количество витков 20 на дюйм, а шаг 2,5 мм.
Угол резьбы = 60°
Вершина и основание = 0,125 X шаг
Шаг = 1/T.P.I. (в мм)
Резьба Whitworth #1 British Standard
Эти типы резьбы были произведены в Великобритании. Сэр Джозеф Уитворт, гражданин Великобритании, изобрел эту нить в 1841 году. Эта нить должна была обеспечивать возможность взаимозаменяемости. Он используется в обычных гайках-болтах и других работах. Его угол равен 55°. Его гребень, как и корень, имеют округлую форму. Он известен как B.S.W. Нить.
Угол резьбы = 55°
Шаг = 1/T.P.I
Глубина = Шаг X 0,6403
Радиус = Шаг X 0,1373
Диаметр сердечника = D- (1,28 X Шаг)
9
Мелкая резьба №2 Британского стандарта
По форме эта резьба аналогична резьбе B.S.W. нить. Угол этой резьбы также равен 55°, но количество ниток на дюйм больше, т.е. толщина резьбы меньше. Это делает сцепление более сильным. Гайки с такой резьбой используются там, где больше вибрации.
#3 Нитки Британской ассоциации
Этот тип нити подходит для любого макияжа. Он используется в маленьких и крошечных электрических и механических приборах, таких как радио, телевидение, электрические товары, счетчики и часы. Угол этих нитей составляет 47 1/2°. Их можно использовать для болтов с гайками 1/2″ или 6 мм.
Распознаются по номерам в диапазоне от 0 до 12. Число 0 = 0,236″ или 6 мм. Число 12 = 0,0511″ или 1,3 мм.
Угол резьбы = 47 1/2″
Глубина резьбы = 0,6 X Шаг
Шаг = 1/T.P.I
D = 1,36 X Шаг
См. также: 22 различных типа операций на токарном станке
№4 Трубная резьба по британскому стандарту
Его угол составляет 55°, который нарезан под конусом 3/4 за фут. Применяется в сантехнической арматуре, паровых трубах и газопроводах. Из-за конусности не протекает.
#6 Резьба продавца
Эти нити известны под названием American National Thread. Это было признано американским институтом стандартов. Это резьба V-образной формы. Его угол равен 60°. Его корни и гребень плоские. Тот же самый стандарт Insititute изобрел национальную тонкую нить. Эта нить тонкая. Используется в автомобилях, самолетах и т. д.
Угол резьбы = 60 °
Глубина резьбы = 0,649519 x шаг
DIA = 0,8666025 x шаг
Грест = D/ 8
Корень = 0,125 x Pitch
#7 квадратных нитей
Эта нить имеет очень мощный корень. Его макияж квадратный. Эти нити используются для подъема тяжелых грузов, передачи мощности, оказания давления, винтового домкрата, ходового винта машин, прессов и инструментов с вице-шпинделем. Их конкретные размеры и количество на дюйм не фиксированы.
Угол резьбы = 90°
Глубина резьбы = 0,5 X Шаг
Вершина и основание = 0,5 X 5 , плоская снизу и тонкая сверху. Его сравнительно легче нарезать на работе, чем квадратную резьбу. Он также считается более сильным. Так как эти резьбы имеют косые концы, на них легче закрепить или отвинтить разрезную гайку. В нем нет обратной связи. Эта нить сделана на 29° угол.
Угол резьбы = 29°
Глубина резьбы = 0,5 X Шаг + 0,01″
Вершина = 0,3707 X Шаг
Корень = 0,33707 X Шаг – 0,0052″
#9 Контрфорсная резьба
Это винтовая резьба треугольного сечения, но одна сторона которой расположена под прямым углом к оси винта, а вторая сторона имеет только наклон. У него больше тяговое усилие, чем у квадратной резьбы. Вот почему он используется в тех случаях, когда чрезмерное усилие приходится на одну сторону, и оно должно быть амортизировано, как в трещотке.
Основание и вершина = 0,125 X Шаг
Угол резьбы = 45°
Глубина = 0,75 X Шаг
Резьба #10 с поворотным кулаком
Эта резьба также очень прочная. Используется на тяжелых и легких работах грубого характера. Он полукруглый как у корня, так и у гребня. Его можно отлить в форму.
Глубина резьбы = 0,5 x шаг
Радиус основания и вершины = 0,25 x шаг
Эти резьбы специально используются для соединения железнодорожных вагонов.
#11 Червячная резьба
Их форма почти аналогична нитям Acme, но они глубже, чем нити Acme. Их угол также составляет 29°. Эта резьба используется в червячных колесах автомобилей для передачи мощности под углом 90°. Так как три зуба червячного колеса входят в вал с червячной резьбой, они подходят хорошо.
Угол резьбы = 29°
Глубина резьбы = 0,6866 X Шаг
Основание = 0,32 X Шаг
Вершина = 0,335 X Шаг.
#12 Однопотоковые и многопоточные
В части работы возможно выполнение нескольких отдельных и независимых потоков. Таким образом, различают винты с однозаходной резьбой и винты с многозаходной или многозаходной резьбой. Независимые потоки называются запусками, и у нас могут быть однозаходные, двухзаходные, трехзаходные и т. д.
За один полный оборот вокруг винта или болта, а затем происходит перемещение на одну нить, винт называется однозаходным винтом. А когда происходит движение более чем одной резьбы, винт называют многозаходным или многозаходным резьбовым винтом.
В случае трехзаходной резьбы за один полный оборот резьба продвигается в три раза дальше, чем если бы это была одинарная резьба. Многозаходные нити применяются в тех случаях, когда необходимо быстрое движение или движение фонтана, где они широко используются.
Загрузить PDF-файл этой статьи
Загрузить PDF-файл
Закрытие
Вот и все, спасибо за прочтение. Если у вас есть вопросы по “видам резьбы”, задавайте в комментариях, я вам отвечу. Если вам понравилась эта статья, то, пожалуйста, поделитесь ею с друзьями.
Хотите получать бесплатные PDF-файлы прямо на свой почтовый ящик? Тогда подпишитесь на нашу рассылку.
Введите адрес электронной почты…
Читать дальше:
Различные приспособления и аксессуары для токарных станков
File Tools: Types, Parts, Methods, Applications with (PDF)
Различные типы гвоздей и их использование [изображения и PDF]
Основное руководство по типам резьбы
Резьба различается по многим параметрам. Далее мы объясним основы резьбы. Вы также можете проверить наш раздел часто задаваемых вопросов для темы.
M – Резьба ISO (метрическая)
NPT – Трубная резьба
G/R/RP – Резьба Withworth (BSPP/BSPT)
UNC / UNF – унифицированная национальная резьба
Другой тип резьбы
Тип резьбы – Коэффициент пересчета
Часто задаваемые вопросы (Основы резьбы)
Основы резьбы
Пол
Каждая согласованная пара резьб, внешняя и внутренняя, может быть описана как мужская и внутренняя. Например, винт имеет наружную резьбу, а соответствующее отверстие имеет внутреннюю резьбу.
Рукоятка
Спираль нити закручивается в одном из двух возможных направлений. Большинство резьб ориентировано таким образом, что элемент с резьбой, если смотреть с точки зрения на оси, проходящей через центр спирали, удаляется от наблюдателя, когда он поворачивается по часовой стрелке, и движется к наблюдателю, когда он поворачивается против часовой стрелки. по часовой стрелке.
По соглашению правосторонность является по умолчанию для винтовой резьбы. Поэтому большинство резьбовых деталей и крепежных изделий имеют правую резьбу.
Конструкция
Тип резьбы можно определить по следующим характеристикам: параллельная и коническая конструкция (см. изображения справа).
Шаг/TPI
Шаг – это расстояние от вершины одной резьбы до следующей в миллиметрах (мм).
TPI (количество витков на дюйм) используется для дюймовой резьбы.
Диаметр

Главный диаметр определяется кончиками резьбы.
Внутренний диаметр определяется по канавке резьбы.
Делительный диаметр — это расстояние между вершинами двух противоположных сторон или длина центральной линии профиля.
Угол
Угол между боковыми сторонами резьбы и линией, перпендикулярной оси винта. Конические резьбы имеют угол конусности. Это угол между конусом и центральной осью трубы.
Гребень / корень
Самая внешняя часть нити называется «гребень», самая внутренняя часть нити называется «корень».
M – Резьба Iso (метрическая)
См. таблицу
M Крупная резьба ISO 724 (DIN 13-1)
M Мелкая резьба ISO 724 (DIN 13-2 до 11)
NPT – Трубная резьба1

Посмотреть таблицу

NPT ANSI B1.20.1
NPTF ANSI B1.20.3

G/R/RP — резьба Витворта (BSPP/BSPT)

Посмотреть таблицу

G = BSPP ISO 228 (DIN 259)
R/Rp/Rc = BSPT ISO 7 (DIN 2999 заменен на EN10226)

UNC/UNF – Унифицированная национальная резьба

Посмотреть таблицу

UNC ANSI B1.
