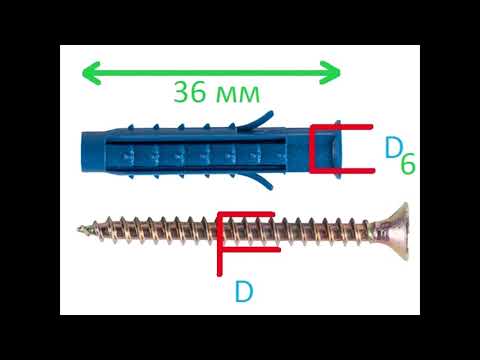

Подбор самореза к дюбелю

Многие сталкиваются с проблемой подбора дюбеля к саморезу, когда необходимо какую либо конструкцию закрепить к бетону, кирпичу, газобетону или гипсокартону при помощи самореза, но без дюбеля в данном случае не обойтись.

Нужно учитывать диаметр и длину самореза, и диаметр и длину дюбеля, и толщину прикрепляемого материала. Если дюбель будет диаметром меньше положенного, то саморез его разорвет, если больше, то саморез не разопрет его как следует и не будет надежного монтажа, тоже самое будет, если саморез дойдет не до конца дюбеля. Та как же, всё-таки правильно подобрать саморез и дюбель?

Начинать подбор нужно с дюбеля, с его размера (диаметр, длина). Чем больше размер дюбеля, тем большую нагрузку он сможет выдержать. Самый маленький диаметр 4 мм и 5 мм, рассчитаны на малую нагрузку, 6 мм и 8 мм на среднюю, 10 мм и 12 мм на большую нагрузку, 14 мм и 16 мм для очень больших нагрузок, для крепления строительных лесов и т.

д. Еще следует учитывать плотность материала в котором будет находиться дюбель. Чем более плотный материал, тем большую нагрузку сможет выдержать дюбель, одного и того же размера.

После того как мы подобрали нужный размер дюбеля, можно к нему подобрать саморез.

Для дюбеля диаметром 4 мм, подойдет саморез диаметром 2 мм.
Для дюбеля диаметром 5 мм, подойдет саморез диаметром 2,5 мм. (от 2 мм до 3 мм.)
Для дюбеля диаметром 6 мм, подойдет саморез диаметром 4 мм. (от 3,5 мм до 4,5 мм)
Для дюбеля диаметром 8 мм, подойдет саморез диаметром 5 мм. (от 4,5 мм до 5,5 мм)
Для дюбеля диаметром 10 мм, подойдет саморез диаметром 6 мм. (от 5,5 мм до 6,5 мм)
Для дюбеля диаметром 12 мм, подойдет саморез диаметром 8 мм. (от 6,5 мм до 8,5 мм)
Для дюбеля диаметром 14 мм, подойдет саморез диаметром 10 мм. (от 8,5 мм до 10,5 мм)

Для дюбеля диаметром 16 мм, подойдет саморез диаметром 12 мм. (от 10,5 мм до 12,5 мм)

Ну вот, мы подобрали нужный размер дюбеля, подобрали к нему нужный диаметр самореза, теперь только осталось подобрать нужную длину самореза.

Для этого берется длина нашего дюбеля, добавляется толщина прикрепляемого материала и у нас получается нужная минимальная длина самореза. Толщина скрепляемого материала не должна быть больше чем на 35 % в рыхлых основаниях, и не больше 60 % в плотных основаниях от длины дюбеля.

Саморез может немного выходить из дюбеля, это не страшно, главное чтобы он обязательно прошел до конца дюбеля и полностью раскрыл его, для надежного монтажа, если он вкрутится не до конца, то дюбель может проворачиваться, и монтаж будет не надежным. Сверлить отверстие под дюбель нужно чуть больше его длины и такого же диаметра.

Например: нам нужно закрепить фанеру толщиной 20 мм к бетонному полу. Для этого мы берем дюбель 8х50 (8 мм диаметр дюбеля, 50 мм его длина), и к нему саморез 5х70 (5 мм диаметр саморезы, 70 мм его длина). Для сверления нам понадобится бур 8х110 (8 мм диаметр, 110 мм общая длина бура, 80 мм длина рабочей части). Сверлить нужно на глубину не менее 60 мм. После сверления, отверстие очищается от пыли, вставляется дюбель, потом в него вкручивается саморез через фанеру.

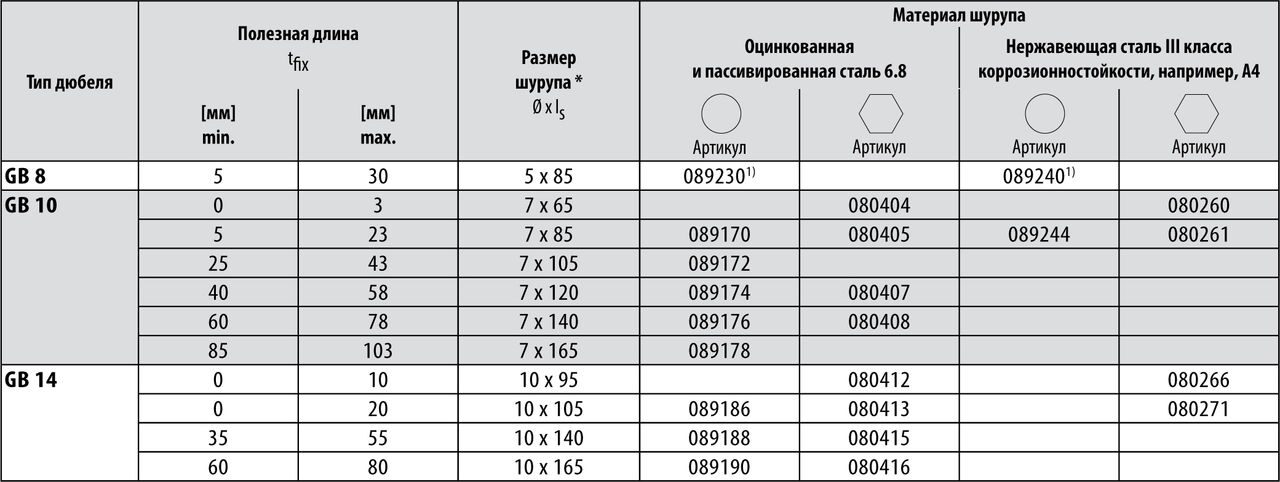

Таблица соответствия саморезов и дюбелей

Диаметр дюбеля (мм.)	Длина дюбеля (мм.)	Толщина прикрепляемого материала (мм.)	Размер самореза (мм.)
5	25	5	3х30
5	25	10	3х35
6	25	5	4х30
6	30	5	4х35
6	30	10	4х40
6	35	10	4х45
6	35	15	4х50
6	40	10	4х50
6	40	15	4х60
6	40	20	4х60
6	50	10	4×60
6	50	15	4х70
6	50	20	4х70
8	30	5	5х35
8	30	10	5х40
8	40	10	5х50
8	40	15	5х60
8	50	10	5х60
8	50	20	5х70
8	60	10	5х70
8	60	20	5х80
8	60	30	5х90
8	80	10	5х90
8	80	20	5х100
8	80	30	5х120
10	50	10	6х60
10	50	20	6х70
10	60	20	6х80
10	60	30	6х90
10	80	20	6х100
10	80	40	6х120
10	80	60	6х140
10	100	40	6х140
10	100	50	6х150
10	100	60	6х160
12	70	10	8х80
12	70	20	8х90
12	70	30	8х100
12	100	20	8х120
12	100	40	8х140
12	100	60	8х160
12	120	40	8х160
12	120	60	8х180
12	120	80	8х200
14	75	25	10х100
14	75	35	10х120
14	100	20	10х120
14	100	40	10х140
14	100	60	10х160
14	135	25	10х160
14	135	35	10х180
14	135	45	10х180

Таблица саморезов и дюбелей

В этой статье мы показали Вам как правильно подобрать саморезы под дюбель. Если у вас еще остались вопросы, обращайтесь в наш интернет-магазин KREP-KOMP, по телефону, электронной почте, скайпу. Наши менеджеры с радостью проконсультируют Вас по всем вопросам!

Сверление дюбелей внахлест | Wood

3 проблемы и их решения гарантируют успех с любым приспособлением для установки дюбелей.

Дюбели значительно увеличивают прочность многих соединений. Но этот, казалось бы, простой столярный метод может быть неумолимым: сместите одно отверстие для дюбеля на долю дюйма, и вы можете промахнуться на милю — соединение просто не соединится. Чтобы этого не случилось с вами, мы представляем здесь решения трех распространенных проблем с дюбелями.

Но сначала примите во внимание эти важные советы, которые помогут повысить точность соединений с помощью штифтов.

Отметьте места разметочным ножом или острым карандашом. Толстый кончик карандаша лишает вас точности.
Используйте острые сверла вместо спиральных (поскольку вы обычно просверливаете отверстия под штифты на торцевых или краевых волокнах, что способствует блужданию спиральных коронок).
Установите стопорное кольцо на долото, чтобы обеспечить постоянную глубину отверстия. (Сверлить ¹ ⁄ ₈ ” глубже половины длины дюбеля.)

Вертикальное смещение

Вертикальное смещение a.jpg

Проблема: Мое соединение встык подходит друг к другу, но грани не заподлицо.

Решение: Направляющие отверстия шаблона могут быть не отцентрованы между его гранями. Всегда устанавливайте приспособление относительно общих поверхностей каждой сопрягаемой детали (показано ниже). Сделайте это, и хотя отверстия могут не совпадать с толщиной досок, они совпадут.

Вертикальное смещение b.jpg

Горизонтальное смещение

Дугообразные соединения на чертеже

Проблема: После сверления края одной доски у меня возникли проблемы с дублированием расстояния между отверстиями на сопрягаемой детали.

Решение: Чтобы обеспечить совмещение отверстий под дюбеля, вообще пропустите измерение и используйте центры для дюбелей ( ³ ⁄ ₈ “центры для дюбелей, #42366, 800-279-4441, rockler.com). Сначала используйте шаблон просверлите все отверстия под дюбель в одной из двух сопрягаемых частей, затем вставьте центр дюбеля в каждое отверстие (как показано ниже ) и зажмите соединение вместе.Выемка, оставленная центром дюбеля, показывает, где просверлить ответный дюбель Установите приспособление для установки дюбеля над углублением и просверлите отверстие ( второе фото ниже ).


Для врезных ямок затяните зажимы настолько, чтобы неплотно стянуть сопрягаемые детали, отрегулировать выравнивание и затянуть.

Металлический зажим

Вставьте сверло через приспособление в углубление. Удерживая биту на месте, затяните приспособление к заготовке; затем сверлить.

Неаккуратная посадка

Проблема: Я установил шаблон правильно, но дюбели по-прежнему неаккуратно входят в просверленные отверстия.

Кривое отверстие под дюбель

Решение: Убедитесь, что дюбели изготовлены точно по диаметру ( ниже ). Серийно выпускаемые коммерчески доступные дюбели могут быть немного больше или меньше по размеру и, как и большая часть древесины, набухают или сжимаются при изменении влажности. Если размер дюбеля совпадает, возможно, направляющие отверстия приспособления изношены и неточны, что приводит к неаккуратным отверстиям для дюбелей. Замените все вставки направляющих отверстий или, если они отсутствуют, утилизируйте приспособление.

Штангенциркуль с синими номерами

Прежде чем отправиться в домашний центр за дюбелями, положите штангенциркуль в карман. Измерьте перед покупкой, чтобы убедиться, что они подойдут.

Шурупы и шурупы для дюбелей – от 1 шурупа

Подходящий шуруп для любой сборки. С нашими шурупами вы оптимально оснащены, независимо от того, будут ли они использоваться для непосредственного крепления шурупов в древесине и пластике или для сборки с помощью дюбелей.

Шурупы fischer — идеально подходят для дюбелей и дерева

Огромный выбор ✓ Бесчисленные области применения ✓ Доступно от 1 винта ✓

Винты столь же универсальны, как и сферы применения, в которых они используются. Наши шурупы для ДСП от fischer — это идеальные шурупы для монтажа непосредственно в древесину или пластик. Например, для крепления арматуры или уголков. Кроме того, шурупы для ДСП идеально подходят в качестве дюбелей в сочетании с нашим ассортиментом дюбелей.

В отличие от наших фасадных шурупов или балконных шурупов, которые в основном используются для крепления облицовочных панелей на наружных фасадах и ограждениях балконов, мы предлагаем идеальное решение для крепления для любой цели с помощью шурупов fischer. От небольших рамок для картин в гостиной до настенных шкафов на кухне, до установки крыши патио или садового сарая из массива дерева. Благодаря различной длине и диаметру, а также разным формам головок винтов и вариантам резьбы, ни одно желание не остается невыполненным.

Вы когда-нибудь заказывали один винт онлайн? – Это возможно с нами!

В отличие от обычных рыночных упаковочных единиц, вы можете заказать винты в нашем интернет-магазине в соответствии с вашими личными требованиями. Неважно, нужен ли вам один винт, 36 или 1500 для вашего проекта. Мы поставляем винты именно в том количестве, которое вы положили в корзину, вместо того, чтобы ограничивать предложение отдельными коробками по 20, 50 или 200 штук.

Максимальная гибкость — заполняйте FIXtainer в соответствии с вашими потребностями

В стандартной программе поставки мы предлагаем предварительно рассортированные коробки с анкерными болтами или наборы, состоящие из винтов с соответствующими анкерными болтами от fischer. FIXtainers, как их называет производитель, компактны, штабелируются и могут комбинироваться с помощью системы защелок. Это упрощает транспортировку и позволяет всегда иметь под рукой необходимый монтажный материал. №

Имея в нашем магазине fischer FIXtainers, практически ни одно желание не останется невыполненным, поскольку производитель уже предлагает множество моделей для дома и рукоделия. Однако мы делаем еще один шаг вперед и предлагаем вам возможность заполнить практичный транспортировочный ящик по вашему желанию. Просто выберите винты любого размера и в любом количестве. При необходимости добавьте соответствующие дюбели или сверла и заполните свою индивидуальную ассортиментную коробку после доставки.

Краткий обзор наших шурупов для всех типов

Стальные шурупы для ДСП с потайной головкой и полной резьбой
Винты для ДСП из стали с потайной головкой и частичной головкой
Стальные шурупы для ДСП с полукруглой головкой и полной резьбой
Стальные шурупы для ДСП с полукруглой головкой и полной резьбой
Ассортиментная коробка FIXtainer с дюбелями различных размеров
Коробка FIXtainer с шурупами и дюбелями различных размеров
и многие другие

ПРИМЕЧАНИЕ: Ассортимент постоянно расширяется. Если ваш винт не входит в комплект поставки, винты других размеров и конструкций доступны по запросу в любое время.

Шурупы для ДСП с потайной головкой и полной резьбой

Шурупы для ДСП fischer PowerFast II с потайной головкой идеально подходят для установки заподлицо в древесину, но также отлично подходят в качестве дюбельных шурупов при использовании с подходящим дюбелем (например, fischer DuoPower или fischer UX). ). Непрерывная резьба доходит до головки винта. Преимуществом является оптимальная передача усилия по всей глубине завинчивания при одновременном повышении устойчивости к растягивающим усилиям по сравнению с шурупом тех же размеров с частичной резьбой. Шурупы также подходят для непосредственного привинчивания большинства наших пластиковых панелей. Как между собой, так и для прикручивания к древесным материалам.

У нас есть шурупы для ДСП серии fischer PowerFast II с полной резьбой различных диаметров и длин, от коротких филигранных шурупов до длинных толстых шурупов для больших нагрузок.

Свойства винтов с потайной головкой fischer PowerFast II

Полная резьба обеспечивает идеальное распределение нагрузки
Полная резьба выдерживает более высокие растягивающие усилия, а также косые усилия
Увеличенный шаг резьбы сокращает время завинчивания
Стальные винты идеально подходят для крепления наших дюбелей
Потайная головка позволяет утапливать его заподлицо с деревом
Высокие моменты затяжки возможны благодаря приводу с внутренним шестигранником

ПРИМЕЧАНИЕ: Подробную информацию о доступных размерах, а также о рекомендуемых дюбелях для крепления в стены и потолки можно найти в описании товара, а также во вкладке «Дополнительная информация» после выбора размера шурупа.

Шурупы для ДСП с потайной головкой и частичной резьбой

Шурупы для ДСП fischer PowerFast II с потайной головкой и частичной резьбой идеально подходят для привинчивания сборочной детали к основанию без образования зазора. Винты с частичной резьбой также идеально подходят для сборки без ограничений благодаря стержню без резьбы. Крупная резьба с большим углом спирали не только значительно сокращает время завинчивания, но и требует меньшего усилия при завинчивании. Преимущество, которое заметно не только при использовании длинных винтов с большим диаметром.

Ассортимент нашей продукции включает наиболее распространенные длины как с полной, так и с частичной резьбой. С другой стороны, винты с более длинной резьбой обычно доступны только в виде винтов с частичной резьбой.

Свойства винтов с потайной головкой fischer PowerFast II

Частичная резьба обеспечивает надежное соединение без зазоров
Требуется меньшее усилие, особенно для винтов с большой частичной резьбой
Большой угол спирали резьбы сокращает время завинчивания
Винты с частичной резьбой подходят для предварительной установки без ограничения
Потайная головка позволяет вкручивать винт заподлицо
Высокие моменты затяжки возможны благодаря приводу с внутренним шестигранником

ПРИМЕЧАНИЕ. Информация о доступных размерах винтов, а также рекомендуемые анкеры для надежной установки указаны в описании продукта и в дополнительной информации для выбранного винта.

Шурупы для ДСП с полукруглой головкой и полной резьбой

Шурупы для ДСП с полукруглой головкой, такие как fischer PowerFast, идеально подходят для крепления углов или металлических деталей. Это применимо как при ввинчивании металлов в древесину, так и в качестве дюбельного шурупа для установки с подходящими дюбелями в кирпичную кладку и потолки. Полная резьба, проходящая по всей длине резьбы, распределяет растягивающее усилие по всей глубине ввинчивания.

Винты с полукруглой головкой также часто называют винтами с плоской головкой. Благодаря плоской нижней стороне возможно крепление с высокими моментами затяжки без погружения головки шурупа в материал, как в случае с шурупами с потайной головкой. Шайба может дополнительно увеличить контактную поверхность. Это доказано, особенно при ввинчивании в мягкую древесину или тонкие металлические листы.

Свойства винтов fischer PowerFast II с полукруглой головкой

Полная резьба оптимально распределяет нагрузку по всей длине
Большой угол спирали резьбы сокращает время завинчивания
Полная резьба идеально подходит для более высоких растягивающих усилий или косых усилий
Благодаря полукруглой головке на крепеж могут действовать высокие моменты затяжки
Отсутствие выскальзывания из привода благодаря приводу с внутренним шестигранником

Шурупы для ДСП с полукруглой головкой и частичной резьбой

Шурупы fischer PowerFast с полукруглой головкой — это классические шурупы для дерева с крупной резьбой. Версия с частичной резьбой идеально подходит для плотного привинчивания металлических раскосов, уголков или стальных балок к деревянным подконструкциям. При возведении стропильной фермы используются шурупы с полукруглой головкой в сочетании с шайбами для свинчивания деревянных балок без зазоров. Безрезьбовой хвостовик эффективно предотвращает образование зазоров между деталями. При сборке пластмасс или металлов без применения силы даже очень важно, чтобы площадь без резьбы соответствовала хотя бы толщине материала сборочной детали.

Винты с полукруглой головкой универсальны. По этой причине мы также предлагаем множество различных конструкций, начиная с диаметра и заканчивая винтами различной длины, а также винтами с частичной и полной резьбой и полукруглой головкой.

Свойства винтов fischer PowerFast II с полукруглой головкой

Благодаря стержню без резьбы возможны прочные соединения без зазоров
Для резьбы большой длины и диаметра требуется небольшое усилие
Большой угол спирали резьбы сокращает время завинчивания
Винты с частичной резьбой подходят для предварительной установки без ограничения
Благодаря полукруглой головке на крепеж могут действовать высокие моменты затяжки
Отсутствие выскальзывания из привода благодаря приводу с внутренним шестигранником

Какой винт правильный?

Какой винт подходит для соответствующей области применения, зависит от различных факторов. Приходится учитывать не один критерий, а сумма всех отдельных параметров, которая решает, выдержит ли шуруп нагрузку или не выдержит нагрузки. Поэтому недостаточно использовать только один толстый винт для тяжелого объекта установки, если его длина недостаточна для требуемой глубины анкеровки.

Материал правого винта

Материал шурупа предоставляет информацию о его прочности на растяжение по отношению к его физическим свойствам. Само по себе это ничего не говорит о несущей способности шурупа, но необходимый диаметр стержня шурупа можно рассчитать исходя из класса прочности. Кроме того, класс прочности винта указывает на максимальный крутящий момент, с которым он может быть затянут. Обычно он указывается на головке шурупа или на упаковке шурупа. Спецификация класса прочности содержит два числовых значения, разделенных точкой. Первое значение обозначает предел прочности при растяжении в ньютонах на квадратный миллиметр. Второе числовое значение обозначает предел текучести, который дает информацию о силе, при которой материал деформируется.

Эмпирическое правило для прочности на растяжение

Прочность на растяжение (в Н/мм²) = значение 1 Класс прочности x 100

Для дюбеля с классом прочности 4.8 значение перед точкой необходимо для прочности на растяжение.

Прочность на растяжение (в Н/мм²) = 4 * 100 -> 400 Н/мм²

Если вы хотите рассчитать вес в килограммах, вы можете разделить только что определенное значение прочности на растяжение на 10, потому что один ньютон соответствует 102 грамма. В нашем примере это приводит к несущей способности материала около 40 кг на квадратный миллиметр. Теперь это значение можно использовать для определения идеального диаметра сердечника винта.

Правильный диаметр винта

Диаметр винта для крепления дополнительной детали зависит в первую очередь от веса, который необходимо переносить. Однако важно учитывать материал, из которого изготовлен шуруп, ведь несущие способности иногда существенно различаются. Шурупы для ДСП из нержавеющей стали с диаметром резьбы 6 мм, например, имеют более высокую прочность, чем аналогичные шурупы из латуни. С другой стороны, пластиковые винты, которые обычно изготавливаются из полиамида, имеют гораздо меньшую прочность. Кроме того, необходимо учитывать тип винта. Чем прочнее конструкция шурупа того же диаметра, тем устойчивее сам шуруп, что также влияет на нагрузочную способность крепления. Таким образом, шуруп с метрической резьбой размера М6 выдерживает большую нагрузку, чем шуруп для деревянных конструкций из того же материала с диаметром резьбы 6 мм.

Другим аспектом, который следует учитывать при расчете идеального диаметра болта, является количество болтов. Если сборочная деталь общим весом 15 кг должна быть закреплена одним винтом, диаметр винта будет больше, чем если бы 15 кг должны были удерживаться четырьмя или более винтами. Чем меньше вес отдельного крепления, тем меньший диаметр винта можно выбрать.

Для диаметра шурупа нам нужен вес, которому подвергается отдельный шуруп, и несущая способность материала шурупа, определяемая прочностью на растяжение. При расчете бетона необходимо учитывать многие параметры, такие как твердость материала, моменты затяжки, различные нагрузки, а также их распределение, воздействующее на резьбовое соединение, толщину монтажных деталей и и, наконец, не менее важную роль играет несущая способность основания, на котором выполняется сборка. Такие расчеты очень сложны и также учитывают конструкцию винта, физические свойства формы резьбы и многое другое. Даже при расчете теоретического диаметра на основе предела прочности материала здесь необходим корневой расчет. Вычислив площадь круга с числом окружности Pi, можно рассчитать радиус и диаметр сердечника резьбы. Чтобы получить номинальный диаметр резьбы, необходимо прибавить высоту обеих сторон резьбы к диаметру сердечника.

Эмпирическое правило для диаметра болта

Чтобы проверить максимальный вес, который может выдержать болт, можно использовать значительно упрощенную формулу для расчета диаметра болта на основе прочности материала болта на растяжение и веса сборочной детали. Для этого вес необходимо сначала перевести из килограммов в ньютоны. Здесь также можно упростить формулу, умножив вес на коэффициент 10.

Мин. Ø винта (в мм) = макс. вес (Н) / (грузоподъемность (Н/мм²) * 0,15)

Для сборочной детали весом 25 кг и стального винта класса прочности 4,8 получается следующая формула.

Мин. Ø винта (в мм) = 250 / (400 * 0,15) -> 250 / 60 -> 4,1667

ПРЕДУПРЕЖДЕНИЕ: Это чисто математическое значение, которое дает только информацию о том, какой вес чистый материал может выдержать. Это означает, что винт диаметром 4,5 мм теоретически сможет выдержать вес 25 кг. Для реальной несущей способности крепления необходимо также рассчитать несущую способность основания, а также нагрузки от растягивающих, поперечных и косых усилий. Однако, как правило, такой большой вес крепится с помощью более крупных винтов и распределения нагрузки на несколько креплений. Чтобы быть абсолютно уверенным, какие винты использовать, а не для расчета несущей способности самого винта, следует заранее ознакомиться с техническими паспортами производителя или разрешениями ETA, которые обычно содержат подробные таблицы с соответствующими размерами винтов.

Правильная длина шурупа

Длина шурупа определяется необходимой глубиной анкеровки и глубиной крепления. Чем больше глубина анкеровки, тем больше растягивающие и косые силы могут действовать на винтовое соединение. И наоборот, это означает, что при увеличении нагрузки следует выбирать более длинный винт для большей фиксации. Поперечная сила, при которой вес действует под прямым углом к креплению, практически не имеет значения для длины винта. Здесь учитывается только вес сборки, который должен быть меньше грузоподъемности выбранного винта.

Требуемая глубина анкеровки зависит от таких факторов, как сопротивление выдергиванию или эластичность шурупа. Следует также учитывать, используется ли винт с полной или частичной резьбой, поскольку значение трения резьбы увеличивается с увеличением глубины резьбы в древесине. Шаг резьбы и высота боковых сторон резьбы также влияют на удержание шурупа в материале, что в конечном итоге определяет, можно ли выдерживать нагрузки или следует использовать более длинный шуруп. Из-за множества параметров расчет длины винта нельзя обобщить. Однако для сборки простых грузов в домашнем хозяйстве или для свинчивания деревянных материалов можно использовать упрощенную формулу, в которой глубина ввинчивания соответствует шестикратному диаметру шурупа.

Практическое правило для длины шурупа

Длина шурупа (в мм) = (Ø шурупа (в мм) * 6) + толщина крепления (в мм)

При монтаже алюминиевой композитной панели толщиной 3 мм с ДСП толщиной 6 мм на деревянную подконструкцию, расчет выглядит следующим образом.

Длина шурупа (в мм) = (6 мм * 6) + 3 мм -> 36 мм + 3 мм -> 39 мм

ПРЕДУПРЕЖДЕНИЕ: При свинчивании двух деревянных заготовок существует опасность сколов или проколов на противоположной стороне шурупа соединение, если винт выбран слишком длинным. Следовательно, длину винта следует выбирать так, чтобы максимальная длина двух материалов была уменьшена на диаметр резьбы. Если резьбовое соединение слишком короткое для нагрузки, несколько винтов или винтов большего диаметра могут увеличить нагрузочную способность резьбового соединения. Если две сосновые доски толщиной 20 мм каждая должны быть скреплены шурупом 6 мм, то максимальная длина 40 мм должна быть уменьшена на 6 мм. Это означает, что винт должен быть прибл. 34 мм в длину.

ПРИМЕЧАНИЕ: Для креплений с более высокими растягивающими усилиями, поперечными усилиями или для сборочных деталей с большей монтажной толщиной следует всегда проверять в каждом конкретном случае, подходит ли винт для применения. У известных производителей, таких как Fischer, есть технические паспорта продукции, в которых содержится информация о возможных нагрузках, а также о глубине ввинчивания или максимальных диапазонах зажима.

Если шурупы используются для крепления пластиковыми дюбелями, то длину резьбы шурупа всегда следует выбирать больше длины дюбеля. Здесь также необходимо учитывать толщину прикрепляемой части. При монтаже пластиковой облицовочной панели толщиной 3 мм с помощью шурупов и дюбелей можно использовать дюбели размером 6х40 мм из-за небольшого веса. Для этого идеально подойдет винт диаметром 4,5 мм. Чтобы рассчитать минимальную длину шурупа, необходимо добавить глубину ввинчивания к толщине крепления. Упрощенно это можно определить по длине дюбеля и диаметру шурупа.

Длина шурупа (в мм) = (длина дюбеля (в мм) + Ø шурупа (в мм)) + толщина крепления (в мм)

Теперь в нашем примере мы заполним формулу заданными значениями для дюбеля длину, диаметр шурупа и толщину материала для расчета минимальной длины шурупа в миллиметрах.

Длина винта (в мм) = (40 мм + 4,5 мм) + 3 мм -> (44,5 мм + 3 мм -> 47,5 мм

Винты длиной 47,5 мм, вероятно, будет трудно достать. поэтому размеры 4,5×50 мм идеально подходят для крепления легкой пластиковой панели к стене с помощью дюбелей.0003

ПРИМЕЧАНИЕ: Для наших винтов мы указали минимальную глубину анкеровки в дополнительной информации.

Головка правого винта

Головка винта иногда имеет большое значение при сборке. Винты с потайной головкой являются идеальным выбором, особенно для сборки деревянных материалов и пластика, где резьбовое соединение должно быть заподлицо с поверхностью сборочной детали. С другой стороны, винты с полукруглой головкой больше подходят для надежного затягивания скрепляемого объекта с подложкой. Это относится как к непосредственному свинчиванию материалов, так и к сборке с помощью шурупов и дюбелей.

При использовании дюбелей необходимо также учитывать их размещение. Для вставного монтажа можно использовать как винт с потайной головкой, так и винт с полукруглой головкой. Единственное, что следует учитывать здесь, это то, должна ли головка винта быть потайной или желателен поверхностный монтаж. Если монтажная часть крепится в сквозном узле, в котором дюбели вставляются сквозь материал в основание, полукруглая головка всегда является лучшим выбором.

Винты с потайной головкой

Винты с потайной головкой используются, когда требуется монтаж заподлицо с поверхностью. Для древесных материалов шуруп вкручивается в материал до тех пор, пока головка не окажется на одном уровне с поверхностью. Предварительное сверление зенковки не требуется для мягкой древесины. Однако при работе с твердыми породами дерева, такими как орех или дуб, а также с металлами и пластиками поверхность необходимо предварительно обработать зенкером. В противном случае винт не может быть полностью утоплен в твердые материалы. Если крутящий момент, действующий на винт, слишком велик, это может даже привести к поломке головки винта.

Шурупы с потайной головкой используются в торговле для плоской облицовки ДСП, в сухом строительстве для возведения стен из гипсокартона, а также для свинчивания деревянных оснований, которые впоследствии будут облицованы панелями.

Винты с полукруглой головкой

Винты с полукруглой головкой имеют линзообразную или круглую верхнюю сторону, тогда как нижняя сторона обеспечивает гладкую контактную поверхность с валом винта. Такие винты, форма головки которых часто также упоминается как головка PAN, вызывают высокий момент затяжки сборочной детали на монтажном основании или подконструкции из-за гладкой контактной поверхности. Из-за геометрии головки головка винта выступает и не находится заподлицо с материалом.

Использование шайб увеличивает контактную поверхность головки винта, что предотвращает его погружение в более мягкие материалы. Кроме того, это обеспечивает оптимальное распределение момента затяжки на сборочной детали. Типичным примером шурупов с линзообразными полукруглыми головками являются наши фасадные шурупы или балконные шурупы с метрической резьбой, где шуруп затягивается до упора головки в пластину.

Винты с линзообразной головкой

Винты с классической двояковыпуклой головкой сочетают в себе две формы головки, так что верхняя часть имеет двояковыпуклую форму, а нижняя имеет форму потайной головки. Эти винты могут быть в определенной степени утоплены в материал монтажной детали, при этом верхняя часть головки выступает вместе с приводом. Закругленная форма предотвращает травмы. Шурупы с полукруглой головкой применяются, в том числе, при укладке террасной доски из дерева или ДПК (древесно-полимерный компаунд).

Правильный тип резьбы

Тип резьбы винта зависит от материала, в который должен быть ввинчен винт. Здесь проводится различие между двумя важными основными группами. Грубая нить и тонкая нить.

Шурупы с крупной резьбой

Для крепления к деревянным балкам или деревянным доскам обычно используются винты с крупной резьбой. Они доступны с частичной или полной резьбой. Преимущество частичной резьбы заключается в том, что компоненты можно стягивать без зазора, если стержень без резьбы имеет по крайней мере такую же толщину, как присоединяемая часть. С другой стороны, винт с полной резьбой распределяет нагрузку по всей длине винта, обеспечивая более высокие растягивающие усилия. Типичными примерами шурупов с крупной резьбой являются дюбельные шурупы, которые быстро и легко ввинчиваются в дюбель и обеспечивают правильное функционирование дюбеля. Наши фасадные шурупы с частичной резьбой также относятся к шурупам с крупной резьбой и используются для крепления панелей HPL к деревянным подконструкциям. Хвостовик обеспечивает монтаж панелей без каких-либо ограничений.

Винты с мелкой резьбой

Винты с мелкой метрической резьбой, с другой стороны, в основном используются для крепления к металлам. Здесь резьба либо нарезается непосредственно в металле и вкручивается шуруп, либо монтируется с обеих сторон с помощью шестигранной гайки или накидной гайки, как в случае с нашими балконными шурупами для монтажа ограждений балконов на балконных перилах. . С другой стороны, настенный или потолочный монтаж винтов с резьбой с помощью обычных дюбелей невозможен. Для этого потребуются специальные дюбели с внутренней резьбой соответствующего размера. Примером этого является установка холодных хомутов или резьбовых стержней.

Существуют и другие варианты резьбы, такие как двойная резьба, дюймовая резьба или также внутренняя резьба, которые, однако, необходимы для специальных применений.

Правильный шуруповерт

Привод шурупа не только определяет, какой инструмент необходим для сборки, но и дает информацию о том, как его можно собрать. Винты с внутренним шестигранником, известные большинству как винты с шестигранной головкой, а также винты с внешним шестигранником допускают сборку сбоку, а это значит, что их также можно использовать в узких, труднодоступных местах. Винты со шлицем, крестообразным шлицем или также с внутренним шестигранником (например, винты TORX) обычно ввинчиваются спереди с помощью отвертки или биты для отвертки.

Кроме того, различные приводы также допускают различные уровни крутящего момента затяжки, которые могут быть достигнуты с большим или меньшим усилием в зависимости от типа винтового привода. Простой винт со шлицевой головкой обеспечивает очень низкий момент затяжки, несмотря на большое усилие, в то время как внутренний шестигранник или внешний шестигранник можно затянуть очень сильно, не требуя больших усилий. Наши винты с потайной головкой серии PowerFast II от fischer имеют привод с внутренним шестигранником, высокий момент затяжки которого позволяет завинчивать заподлицо с монтажной деталью. Для большинства древесных материалов или пластиков нет необходимости предварительно зенковать с помощью конусной зенковки.

К наиболее распространенным приводам относятся простой продольный шлиц, крестообразный шлиц, а также его дальнейшие разработки Phillips и Pozidriv, торцевой ключ под шестигранник (известен также под маркой TORX), торцевой ключ под шестигранник (распространен под маркой Allen) и внешний шестигранник.

Переработка шурупов

Большинство шурупов, используемых в домашнем хозяйстве, ремесленниками и промышленностью, изготавливаются из стали или нержавеющей стали. Алюминий и латунь также являются популярными сплавами для изготовления винтов. Пластмассы также используются для винтовых соединений, но из-за малых нагрузок они менее распространены. Независимо от материала, из которого изготовлен винт, это всегда ценное сырье, которое можно восстановить путем переработки или переплавки.

Винты из пластика можно очень легко утилизировать, отправив их в желтый мусорный бак.
