Давление в газовом баллоне и его особенности

В статье описано свойства пропанового газа, формула расчета расхода газа. Инструменты для измерения давления. Правила хранения газовых баллонов.

Бесперебойная работа газового оборудования определяется по равномерному горению пламени. Равномерно нагреваемая поверхность дает лучшие результаты, чем поверхность, нагреваемая не стабильным пламенем. В газобаллоном оборудовании, за стабильность работы отвечает давление образующуюся в газовом баллоне.

Особенности давления в газовом баллоне

Давление – это сила давящая на газ при его расширении. Газ расширяется при нагревании. Давление выражается в кгс/см2 или в атм./атмосферах. Давление в газовом баллоне обозначается МПа.

Попадя в ограниченное пространство, другими словами в сосуд или емкость, газ заполняет его равномерно. Это обусловлено тем, что его молекулы находятся в постоянном движении. Поэтому давление равномерно распределяется в сосуде. Хаотичное движение молекул создают силу давящую на стенки сосуда. Не вдаваясь в подробности, определим, что давление газа рассчитывается по формуле на основе закона Ньютона.

Обычно давление в газовом баллоне бытового назначения составляет около 1,6 МПа и может изменяться в зависимости от различных условий – температуры окружающей среды, состава газа в баллоне, степени его наполненности. Для различных видов газовых баллонов установлены свои нормативы давления.

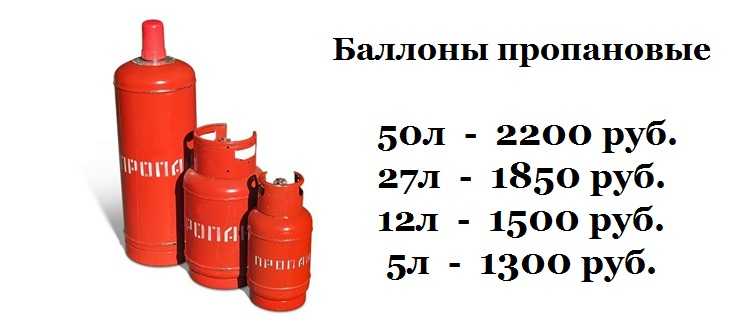

Газовый баллон представляет собой довольно сложное высокотехнологичное устройство, главной частью которого является ёмкость для хранения, перемещения и использования содержащегося в нём газа. Различные газы используются в производстве, на транспорте, в быту. Сейчас подобное оборудование доступно практически каждому и широко распространено. Частными лицами сжатый газ в баллонах используется по большей части в двух направлениях.

1. В быту – для отопления и готовки в домах, где отсутствует подключение к магистральному газоснабжению. В этом случае используются баллоны со сжиженным газом.
2. На мелком и среднем производстве – для сварки и резки металлов при выполнении различных монтажных, строительных и других видов работ. Здесь применяются баллоны со сжатым воздухом, аргоном, кислородом, углекислым газом и другие.

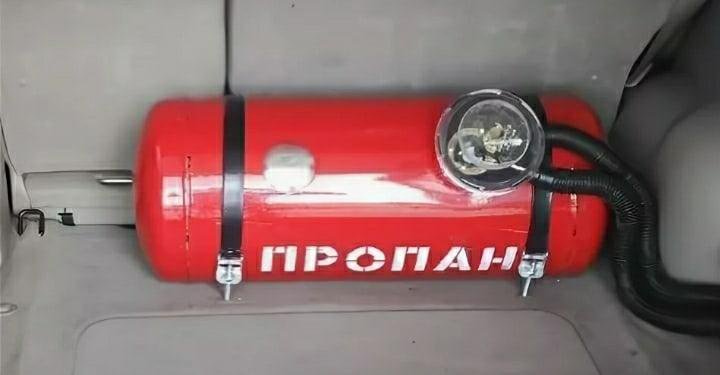

3. Кроме того, всё более широкое распространение получает использование газового оборудования в транспорте, поскольку это позволяет значительно экономить на топливе в сравнении с бензином.
   Как определить, какое давление в газовом баллоне?

Нормативное давление газа в полном баллоне – максимальное – обязательно указывается на бирке среди прочих показателей. Такая бирка крепится на баллон после каждой периодической проверки. Также на этикетке указывается минимальное остаточное давление, при котором баллон считается пустым и не пригодным к непосредственной эксплуатации. Однако нередко требуется знать, какое давление в газовом баллоне в конкретный текущий момент. Точное знание этой величины позволяет рассчитать количество газа в баллоне и на основании этого знания планировать свои дальнейшие траты и другие действия. Остаточное давление газа в неполном баллоне измеряют манометром, который устанавливается на газовый баллон. Манометр – это чувствительный стрелочный прибор, который выходит из строя при превышении давления, под которое рассчитан. Поэтому для разных видов баллонов существуют манометры подходящих типов. Если манометр показывает нулевое остаточное давление – это верный признак утечки газа, таким баллоном пользоваться нельзя, он пришёл в негодность.

Факторы, влияющие на изменение давления газа

1. Сжатие газов.
   Сжатие газов считается основным показателем, влияющим на давление. Чем больше количество молекул в емкости, тем больше давление.
2. Температура газа или газовой смеси.

Давление меняется, если на нее действует два фактора – температура и объем газа. Равномерное давление достигается при равномерном воздействии температуры и количества газовой смеси в сосуде.

Меняя один из факторов, происходит изменение давления газовой смеси. Температура газа нагревается – давление увеличивается и наоборот. Количество газа уменьшается – давление уменьшается и наоборот.

В зависимости от типа емкости, применяют разные инструменты и способы измерения давления.

К таким приборам относятся:

• барометр;
• термометр;
• весы;
• манометр.

Для измерения давления в закрытых емкостях применяют манометр. Если нет возможности измерить давление манометром или другим инструментом, то применяют формулу расчета давления.

Давление измеряется силой перпендикулярно действующей на площадь поверхности тела.

P=F/S
P – давление измеряется в кгс/см2;
F – сила измеряется в кгс;
S – площадь измеряется в см2.

Какое давление в газовом баллоне

Газовый баллон – это не просто сосуд, а устройство для хранения и транспортировки газа. В нем поддерживается давление 1,6 МПа или 7 атмосфер.

В конструкцию баллона входят;

• механизмы, контролирующие давление в газовом баллоне;
• механизмы, стабилизирующие подачу газа потребителю;
• механизмы безопасности.

Пропановый баллон должен проходить проверку на пригодность использования. Регулярность проверки указывается в тех. паспорте баллона. В паспорте указываются особые отметки и дата прохождения проверки.

Помимо проверки, газовые баллоны проходят тех. обслуживание

На тех. обслуживании проверяют:

• герметичность шва;
• меняют вентиль;
• красят в красный цвет и наносят белую надпись «ПРОПАН»;
• на металлической бирке выбивают контрольную дату тех. осмотра.

В баллонах применяют пропанобутановую газовую смесь, которая при нагревании расширяется, поэтому пропановые баллоны заправляются на 85%. Баллон, заправленный более чем на 85%, становится взрывоопасным, т.к. при нагревании больше 30 градусов Цельсия газ существенно расширяется и увеличивает давление в емкости. Избыточное давление газа воздействует на шов баллона, который может не выдержать предельной нагрузки и взорваться.

Рекомендация.

Заправляя баллон на газозаправочной станции, обращайте внимание на фактический объем заправленного газа. Недобросовестные заправки заправляют на 85%, а денег берут как за 100%.

Как хранятся баллоны, чтобы поддерживать стабильное давление в пропановом баллоне

Как упоминалось выше, температура является основным фактором, влияющим на давление в пропановом баллоне. При нагревании баллона увеличивается давление газовой смеси, газ начинает подаваться быстрее, при охлаждении, скорость подачи газа уменьшается вплоть до затухания пламени в горелки.

Такие перепады давления приводят к досрочному износу механизмов баллона. Для обеспечения стабильной температуры сооружают помещения для хранения баллонов. Которые оборудованы безопасным теплоносителем с термореле. При изменении температуры воздуха, срабатывает термореле, которое включает или отключает теплоноситель.

Рекомендуемая температура окружающего воздуха 15 гр. Цельсия. Стабильная температура обеспечивает полное сгорание газов и продлевает срок службы механизмов в баллонах.

Давление в пропановом баллоне как параметр безопасности

Одной из важных мер безопасности при работе с газовыми баллонами является контроль за давлением в ёмкости. В обычных условиях давление пропана в баллоне составляет примерно 5 атмосфер. Именно благодаря давлению газ сжижается и лишается своей высокой взрывоопасности, что делает его пригодным к использованию в промышленных и бытовых целях.

При эксплуатации и транспортировке газовых баллонов следует тщательно следить за соблюдением всех мер безопасности – обеспечить их надёжную фиксацию и предохранить от ударов как сам баллон, так и дополнительное оборудование – манометр, редуктор, не трясти и не перегревать. Только тщательно соблюдая технику безопасности и контролируя давление в газовом баллоне можно использовать все достижения прогресса.

Какое давление в баллончике СО2 для пневматики

Пневматическое оружие с использованием стандартных баллончиков с газом СО2 появилось относительно не так давно – примерно 50 лет назад. Этот тип источника энергии для пневматики тут же стал популярным и актуален по сегодняшний день из-за относительно высокой мощности, надежности и простоты эксплуатации.

Содержание

• Баллончики СО2 для пневматического оружия
• Давление в баллончиках CO2 для пневматики
• Зависит ли от температуры давление в баллончике
• Правила хранения газовых баллончиков

Баллончики СО2 для пневматического оружия

Газовые баллончики CO2 применяются для многих моделей пневматического оружия. Источником энергии является сжиженная углекислота. Как правило, находится в металлических баллонах 12 г под давлением. Газ имеет двухфазное состояние, то есть находится газообразное и жидкое вещество. Некоторые зарубежные фирмы изготавливают баллоны CO2 под своими брендами:

• Умарекс;
• Борнер;
• Кросман;
• Вальтер.

В баллончике 80% жидкого газа и только 20% готового к использованию. Во время стрельбы с учетом выхода углекислоты жидкость в незначительном количестве переходит в газовое состояние и заполняет появившийся свободный объем. Углекислый газ трансформируется мгновенно, что дает возможность соблюдать быстрый темп стрельбы. При этом давление в баллончике не меняется, обеспечивая так одинаковую начальную скорость полета пули. И только в конце, после того как вся жидкость перейдет в газовое состояние, давление постепенно снижается. Это заметно на последних выстрелах.

У газовых баллончиков СО2 существует один значительный недостаток – влияние пониженных температур. При отрицательных показателях углекислота из жидкости переходит в газовое состояние. Так сильно снижается мощность выстрела пневматического оружия. То есть, хранить и применять такие баллончики СО2 нужно при положительных температурах.

Что относительно продолжительности эксплуатации баллончика, это будет зависеть непосредственно от модели пневматики. Чаще всего его хватает примерно 50-100 полноценных выстрелов.

Давление в баллончиках CO2 для пневматики

Газ CO2 не самый подходящий для пневматики, так как у него относительно невысокое давление, это обуславливает получение значительно меньших начальных скоростей, в отличие от применения сжатого воздуха. Углекислота намного тяжелей воздуха и обладает большой вязкостью, это тоже не увеличивает скорость полета шарика, если сравнивать разгон пули воздухом. В составе баллончика для пневматического оружия применяется углекислота, которая находится в нем под давлением приблизительно 6 атм.

Углекислота в целом имеет значительные отличия по характеристикам от воздуха. Так, в баллончике с углекислотой при температуре 21°С газ находится под давлением 814 PSI. Если сифон немного нагреть, то определенное количество газа из жидкого состояния трансформируется в газообразное, и будет иметь давление, которое соответствует полученной температуре.

Когда часть газообразного вещества выходит из баллончика, к примеру, во время стрельбы, то давление в баллончике постепенно снижается, это провоцирует испарение определенного количества жидкости. Но такое испарение потребует тепловых затрат, при этом тепло забирается из баллончика и углекислоты в обоих состояниях. То есть, происходит снижение температуры, одновременно с этим и понижение давления на то время, пока сифон заново не прогреется от внешней температуры.

Владельцы пневматического оружия постоянно хотят максимально мощно стрелять из своих пистолетов, то есть, ждать после выстрела, когда газовый баллончик заново прогреется – многих сильно раздражает. Приведенная в качестве примера температура в 21°С – усредненный показатель для теплого весеннего дня, при этом показателе давление газа составляет 814 PSI, это гораздо ниже давления сжатого воздуха, который используется в ПСП-оружии.

Другим недостатком при эксплуатации баллончиков с углекислотой считается неприменимость некоторых материалов в качестве уплотнительных прокладок, так как они хоть и удерживают воздух, но могут пропускать углекислоту. К примеру, O-образные прокладки впитывают углекислый газ и разбухают, это в результате может привести к заклиниванию подвижных механизмов с этими уплотнителями. Так, при использовании углекислоты самым подходящим материалом для изготовления прокладок считается полиуретан.

Зависит ли от температуры давление в баллончике

Углекислый газ подчиняется физическим законам, с учетом них можно определить, что у любого газа существует критическое состояние, которое характеризуется критическим давлением и критической температурой.

Критическая температура – это температура, выше которой испарения газа не могут перейти в жидкое состояние, ни при каком давлении. Критическое давление – давление, когда пропадает отличие между жидким и парообразным состоянием. В этом случае оба вещества одинаковые по своей плотности, их показатель равняется нулю.

Что это обозначает? Критическая температура у углекислоты равняется 31,2°С, а давление 74 атмосферы, это обозначает, что в баллончике при 31,2°С появляется давление равное 74 атмосферам, а углекислый газ приобретает критическое состояние и при этом температурном показателе расход СО2 во время стрельбы значительно повышается, поскольку через воздушный клапан выходит не чистый газ, а усредненное вещество между жидкостью и газом, которое имеет плотность 0,47 г/дм. куб. (у углекислоты плотность составляет – 1,99 г/см. куб.).

Причем начинается настолько сильное охлаждение, что в ствольном канале непосредственно из такого состояния углекислый газ приобретает твердое состояние, так называемый «сухой лед», и давление в ствольном канале значительно снижается, это обуславливает уменьшение начальной скорости полета шарика. Потому в жаркие дни первые выстрелы из пневматического пистолета (пока газовый баллончик не охладится ниже критической отметки) могут быть довольно слабыми, а расход углекислоты происходит намного больше, причем из пистолета можно наблюдать вылет частичек «сухого льда». Для нормальной стрельбы газовый баллончик необходимо охладить до + 21…23°С.

Так, можно сделать вывод, что для применения в пневматическом пистолете лучше подходит газовое вещество с критической температурой + 31…36°С и критическим давлением 210 атмосфер, нетоксичное и дешевое. Но газ с этими показателями еще неизвестен.

Воздух под давлением (140,8°С/37,3 атмосферы), естественно, удобен для РСР оружия, но в небольшом многозарядном пистолете его применение невозможно из-за значительных габаритов баллончика и снижение давления после каждого выстрела либо установки редуктора (который также имеет большие размеры). Потому для использования в пневматических пистолетах пока рассматривается только углекислый газ.

Немного о мифах. Первый и самый часто встречающийся: в заграничных газовых баллончиках давление намного больше, в отличие от российских. Это абсолютно неверно, при любых условиях давление в любом баллончике вне зависимости от объема и страны производителя будет постоянно одинаковое. Это будет зависеть от физических законов, а не от компании-изготовителя.

Следующее заблуждение: не редко в тирах можно услышать: «Установите мне новый баллончик, из этого уже кто-то стрелял». Неправильное суждение состоит даже не в отсутствии минимальных знаний законов физики, а в нежелании выслушивать какие-либо объяснения, даже учебные пособия не убеждают многих людей: «Я не знаю, что тут в книге написано, но стреляет пистолет слабо и все тут!». Для этих недоверчивых людей даже проводились специальные испытания, еще раз нужно сказать: пока в баллончике есть хоть капля жидкого газа, при равном температурном режиме, который не превышает критический показатель (31,2°С для углекислоты), давление в баллончике не изменяется. Снижение температуры во время стрельбы не настольно сильно его понижает, чтобы это увидеть невооруженным взглядом.

Правила хранения газовых баллончиков

Чтобы обеспечить высокую начальную скорость стрельбы и экономный расход углекислоты, лучше всего стрелять из оружия при температуре не меньше +6°С.

Основные правила хранения:

• нельзя нагревать баллончик до температуры выше +55°С;
• углекислота находится под давлением, во время нагревания есть опасность взрыва;
• место хранения должно проветриваться;
• место хранения должно быть недоступно для маленьких детей;
• применять исключительно по назначению;
• место должно быть защищено от прямых солнечных лучей.

Любая пневматика на углекислом газе потребует извлечения баллона после стрельбы. Какое количество времени пистолет может быть в заряженном состоянии, будет зависеть от модели и компании-изготовителя. По разной информации держать заряженным оружие можно 2-4 часа, но не больше суток. Многие держат баллон несколько месяцев, этого не стоит делать, так как портятся резиновые уплотнители в пистолете. Помимо того, перед тем как достать баллончик, нужно его полностью отстрелять вхолостую, иначе газ при выкрутке повредит прокладки.

Сжатый газ | Office of Environmental Health and Safety

Сжатые газы — это любые материалы или смеси в контейнерах, абсолютное давление которых превышает 40 фунтов на кв. дюйм при 70°F (20°C) или превышает 104 фунта на кв. дюйм при 130°F (54,5°C). Эти цилиндры можно найти в разных местах кампуса, особенно в лабораториях, медицинских учреждениях и магазинах обслуживания объектов.

Работа со сжатыми газами может считаться более опасной, чем работа с жидкими и твердыми материалами, из-за следующих свойств: высокое давление, легкость диффузии, низкие температуры воспламенения горючих газов, низкие температуры кипения и, в некоторых случаях, отсутствие визуальных и /или обнаружение запаха опасных газов. Из-за этих свойств несоблюдение надлежащих процедур может привести к травмам и повреждению имущества. Таким образом, сотрудники, работающие со сжатыми газами, должны обладать необходимыми знаниями, чтобы защитить себя от опасностей, связанных с этим материалом.

Типы сжатых газов

В целом, существует три основных типа хранимых сжатых газов: сжиженные, несжиженные и растворенные газы.

Сжиженные газы – Это газы, которые могут переходить в жидкое состояние при нормальной температуре, когда они находятся внутри баллонов под давлением. Они существуют внутри цилиндра в жидкостно-паровом балансе или равновесии. Примерами являются хлор, двуокись углерода, безводный аммиак, сжиженная закись азота, сжиженный нефтяной газ (СНГ) и т. д.

Несжиженные газы – В отличие от сжиженных газов, эти газы не становятся жидкими при сжатии при нормальных температурах, даже при очень высоких температурах. Они также известны как сжатые или сжатые газы.

Общие примеры включают азот, кислород, воздух, двуокись углерода, гелий, аргон и т. д.

Растворенные газы – Это газы, растворенные в жидкофазном растворителе. Баллоны с растворенным газом заполнены инертным пористым фильтром, пропитанным растворителем, стабилизирующим летучий газ. Наиболее распространенным примером является ацетилен, который может взорваться при атмосферном давлении. Эти газы очень нестабильны. Например, баллоны с ацетиленом должны быть полностью заполнены инертным пористым фильтром, пропитанным ацетоном, чтобы предотвратить взрыв. Когда ацетилен добавляется в цилиндр, газ растворяется в ацетоне, делая раствор ацетилена стабильным.

Типы баллонов со сжатым газом

Баллоны со сжатым газом бывают разных форм и конструкций, которые в основном зависят от давления содержащихся в них газов. Как правило, они группируются как баллоны высокого давления, баллоны низкого давления и криогенные контейнеры.

Цилиндры высокого давления, как правило, высокие и узкие, толстостенные, тяжелые в пустом состоянии, обычно изготавливаются из стали или алюминия и могут выдерживать давление до 10 000 фунтов на квадратный дюйм. Типичными примерами являются баллоны с азотом, гелием, водородом, кислородом и углекислым газом.

Баллоны низкого давления обычно толще и легче, чем баллоны высокого давления; они имеют тонкостенные сварные швы и могут выдерживать давление до 500 фунтов на квадратный дюйм. Типичными примерами являются сжиженные нефтяные газы (LPG, такие как пропан) и газообразные хладагенты.

Криогенные контейнеры – эти контейнеры работают при давлении от 20 до 500 фунтов на квадратный дюйм. У них есть предохранительные клапаны, которые помогают стравливать давление при повышении температуры. Примерами криогенных материалов являются азот, кислород, аргон, двуокись углерода и т. д.



Опасность сжатого газа

Существует множество опасностей, связанных со сжатыми газами. Они могут быть токсичными (например, бромистый метил, безводный аммиак, хлор и т. д.), легковоспламеняющимися (например, водород, ацетилен и т. д.), коррозионными (например, аммиак, хлор, хлористый/бромид водорода и т. , кислород и др.). Напротив, некоторые из них могут быть инертными (химически нетворческими), негорючими и/или нетоксичными. Например, азот и углекислый газ негорючи, а аргон и гелий — инертные газы. Несмотря на это свойство, они все же могут быть вредны в некоторых других отношениях. В случае утечки инертные газы могут быстро вытеснить воздух на большой площади, создав атмосферу с дефицитом кислорода, токсичные газы могут создать ядовитую атмосферу, а легковоспламеняющиеся или химически активные газы могут привести к пожару и взрыву.

Помимо химических характеристик этих газов, баллоны сами по себе могут быть опасны из-за своего физического размера и веса. Газовый баллон может разбить контейнеры и раздавить ноги. Если их клапаны сломаны, они могут перемещаться далеко и выходить из-под контроля, вызывая серьезные травмы и повреждения. Некоторые из конкретных опасностей сжатых газов перечислены ниже:

• Пожар или взрыв в результате выброса легковоспламеняющихся газов вблизи источников возгорания (например, ацетилена)
• Самовозгорание окисляющих газов (например, закись азота, кислород)
• Токсичность при воздействии концентраций выше допустимых пределов воздействия (например, безводный аммиак)
• Удушье вытеснением кислорода (например, азота)
• Утечки
• Неправильное хранение
• Неисправное оборудование и/или соединения
• Физические риски
• Ручное обращение
• Плотность газа
• Внезапный выброс газа при повреждении баллона
• Давление



Получение

При получении баллонов в любом месте на территории кампуса ответственное лицо должно обеспечить следующее:

• Убедитесь, что содержимое баллона соответствует заказанному.
• Осмотрите их на наличие повреждений
• Убедитесь, что цилиндр(ы) имеют правильную маркировку (см. фото ниже).
• Баллоны, поставленные без маркировки или идентификации, не принимаются.
• Не полагайтесь на цвет как на основной способ идентификации. Цвет баллона меняется у разных поставщиков, что делает его ненадежным методом идентификации
• Если вы обучены этому, убедитесь, что клапан на месте и его можно легко снять. Ожидается, что каждый баллон, полученный от утвержденных поставщиков, будет поставляться с защитным колпачком клапана.
• Получите или распечатайте паспорт безопасности и вложите его в свою папку безопасности

Примечание. Места, представляющие инвентаризацию химических веществ в EH&S, также должны включать информацию о сжатых газах.

Изображение предоставлено: Trainex



Хранение

Один из наиболее частых вопросов, которые нам задают в EH&S, касается правильного хранения и защиты баллонов со сжатым газом. Мы надеемся, что представленная ниже информация ответит на эти вопросы. Если у вас есть дополнительные вопросы, свяжитесь с офисом EH&S по телефону (252) 328-6166 или по электронной почте [email protected].

Как правило, баллоны со сжатым газом должны храниться на ровном, прохладном, сухом, хорошо проветриваемом, пожаробезопасном участке, соответствующем всем применимым федеральным, государственным и местным нормам. Хранение также должно соответствовать стандартам Ассоциации сжатых газов (CGA).

Общие требования к хранению

Храните баллоны вдали от источников воспламенения или чрезмерного нагрева. Их следует хранить вдали от прямых солнечных лучей или любых других источников чрезмерного тепла. Не подвергайте баллоны воздействию температур выше 125 ^o F. На большинстве баллонов установлены устройства для сброса давления, чтобы предотвратить разрыв баллона, находящегося под нормальным давлением, когда он непреднамеренно подвергается воздействию огня или высоких температур.

Храните баллоны в вертикальном положении, как полные, так и пустые. Кроме того, баллоны всегда должны быть закреплены в вертикальном положении, за исключением, если это необходимо, коротких периодов времени, когда баллоны фактически поднимаются или переносятся.

Баллоны не следует хранить рядом с лифтами или трапами, а также в местах, где на них могут удариться или упасть тяжелые движущиеся предметы. Их следует хранить вдали от интенсивного движения, аварийных выходов или мест, где они могут быть взломаны посторонними лицами. Не храните баллоны в коридорах.

Все баллоны должны быть прикреплены к стене, скамье или другой неподвижной опоре двойной цепью на высоте 1/3 ^{и 2/3 высоты баллона (см. фото ниже). Стойки-цилиндры (см. фото ниже) являются альтернативой ремням. Примечание: хранение на переносных тележках не допускается, только для перевозки.}

Баллоны должны быть индивидуально закреплены ремнями или закреплены для предотвращения падения или скатывания.

Примечание: Эластичные шнуры, стяжки, веревки или провода не являются приемлемыми средствами крепления баллонов.



Изображение предоставлено: hopkinssafety.edu               Изображение предоставлено USAsafety.com

Другие требования к хранению

• Не используйте транспортное устройство или тележку для удержания баллона во время работы
• Наименования и классы опасности газов должны быть вывешены в зоне хранения баллонов.
• При хранении разделите баллоны по классам опасности. Если есть необходимость в смешанном хранении, храните баллоны только с другими совместимыми газами.
• Не храните легковоспламеняющиеся газы (например, ацетилен) рядом с окислителями (например, кислородом) или горючими материалами. Храните кислород (полный или пустой) вдали от горючих газов.
• Кислород должен храниться на расстоянии не менее 20 футов от легковоспламеняющихся газов или на расстоянии 5 футов. высокая негорючая стена с пределом огнестойкости не менее получаса.
• Никогда не храните баллоны с жидким или газообразным хлором вместе с баллонами с аммиаком.
• Когда баллоны пусты или не используются, убедитесь, что клапан закрыт, регулятор снят, а защитный колпачок клапана закреплен на месте.
• Сведите к минимуму количество баллонов в каждом месте, чтобы снизить физическую (пожар) и химическую (воздействие токсичных газов) опасность.
• Цилиндры не следует размещать там, где они могут стать частью электрической цепи.
• Маркировать или маркировать пустые баллоны «ПУСТОЙ»
• Полные и пустые баллоны следует хранить отдельно в четко обозначенных местах. Предметы не должны храниться на газовых баллонах
• Для агрессивных газов системы газораспределения должны быть совместимы с газом. Агрессивные газы следует хранить в течение как можно более короткого времени, чтобы предотвратить коррозию клапанов, этикеток и регуляторов; а также во избежание потенциальной утечки.



Использование и обращение

Установка

Цилиндры должны устанавливаться непосредственно поставщиком, персоналом, прошедшим обучение в Службе эксплуатации, или персоналом лаборатории, прошедшим обучение для такой работы.

Все ответственные пользователи баллонов со сжатым газом должны быть обучены правильному использованию и методам обращения с ними.

Необученный персонал лаборатории не должен устанавливать или вмешиваться в работу баллонов со сжатым газом, включая предохранительные клапаны и этикетки продуктов.

Установка баллона должна быть оценена перед использованием, чтобы гарантировать, что его работа не создаст дополнительных опасностей для зоны.

Перед использованием

Прочтите всю информацию на этикетках и паспорт безопасности, чтобы ознакомиться со свойствами газа и связанными с ним опасностями.

Носите соответствующие СИЗ – см. Паспорт безопасности

Фитинги для проверки герметичности с помощью Snoop или мыльного раствора. Никогда не используйте открытое пламя для обнаружения утечек.

Проверить целостность трубопроводов и соединений перед использованием

Убедитесь, что вентили баллонов расположены таким образом, чтобы всегда быть доступными.

Все баллоны со сжатым газом должны использоваться с устройством регулирования давления для снижения давления в баллоне до значений, рекомендованных производителем.

Во время использования

Всегда используйте баллоны в хорошо проветриваемых помещениях.

Используйте соответствующий регулятор, совместимые материалы коллектора, а также трубки и трубопроводы, рассчитанные на номинальное давление, для всех применений. Не изменяйте, не адаптируйте и не используйте тефлоновую ленту на регуляторах

.

Необходимо периодически проверять целостность всех трубок. Поврежденная трубка должна быть снята с эксплуатации

Ремонт или переделка баллонов со сжатым газом запрещены

Никогда не опорожняйте баллон до давления ниже 172 кПа (25 фунтов на кв. дюйм/кв. дюйм). Не опорожняйте цилиндр полностью, чтобы предотвратить обратный поток загрязняющих веществ или воздуха.



Клапаны, регуляторы и трубопроводы

Клапаны

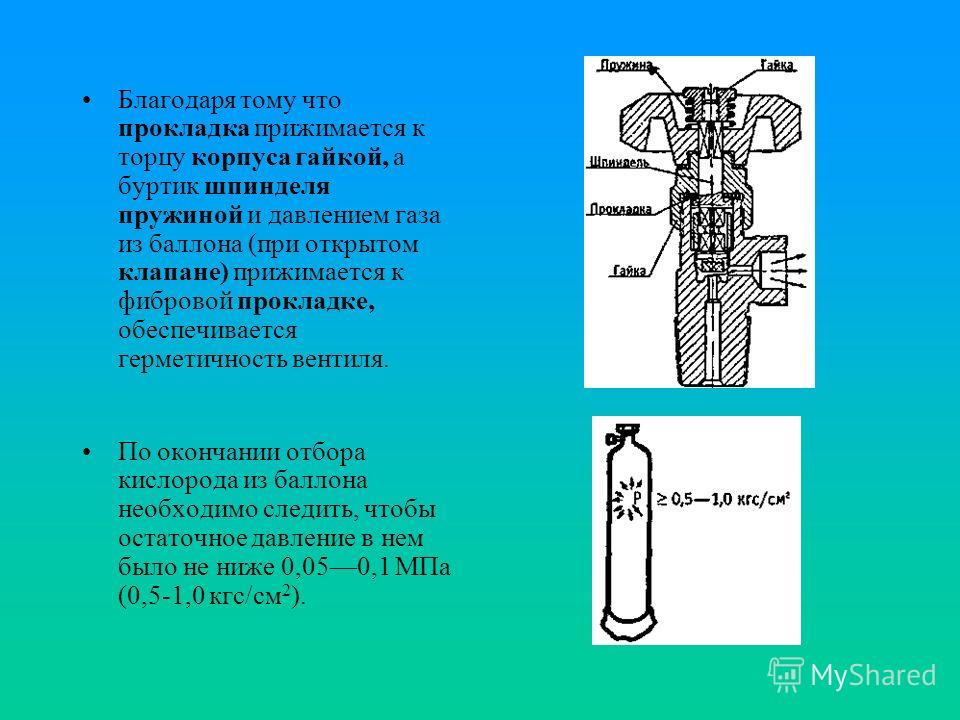

Клапан баллона — это устройство, используемое для удержания содержимого баллона, находящегося под давлением. Они действуют как основной предохранительный механизм

Не вскрывайте клапаны баллонов.

Клапаны нельзя открывать без установленного регулятора.

Никогда не открывайте клапаны баллона, если регулятор полностью не закрыт. Аналогичным образом, всегда выключайте цилиндр, сначала закрывая главный вентиль цилиндра, а затем регулятор. Манометры должны вернуться к нулю

Всегда открывайте клапан главного цилиндра медленно и не открывайте его полностью.

Не смотрите на манометр при открытии цилиндра. Встаньте сбоку на случай неисправности клапана. Клапан баллона должен быть закрыт, когда баллон не используется.

Не используйте гаечные ключи или плоскогубцы для открытия главного клапана баллона. Если клапан не вращается, немедленно свяжитесь с поставщиком

Регулятор

Регулятор — еще одно предохранительное устройство, устанавливаемое на баллон со сжатым газом. Он снижает высокое давление в цилиндре до безопасного рабочего давления. Поэтому правильный выбор регулятора имеет решающее значение как для безопасности, так и для эффективности газовых цилиндров. Существуют различные типы регуляторов для различных применений. Они бывают одноступенчатыми или двухступенчатыми.

Регуляторы

предназначены для установки непосредственно на клапаны баллонов. Никакие другие фитинги, соединения или смазочные материалы не должны использоваться для соединения регулятора с клапаном газового баллона

.

Никогда не используйте поврежденный или дефектный регулятор. Регулятор может взорваться, если он неисправен.

Не используйте регулятор цилиндра, если вы не обучены этому. Всегда обращайтесь к своему руководителю или поставщику, если вы не прошли обучение.

Трубопровод

Не используйте медные трубы для ацетилена

Не используйте чугунную трубу для хлора

Не используйте масло или смазку на оборудовании, работающем с кислородом

Не используйте Tygon и пластиковые трубы для какой-либо части системы высокого давления

Обеспечьте герметичность соединений с трубопроводом

Периодически проверяйте соединения трубопроводов на наличие утечек и повреждений

Заземлите все баллоны и трубопроводы, содержащие легковоспламеняющиеся газы, от статического электричества

При подаче водорода используйте трубы из нержавеющей стали, чтобы предотвратить накопление и возможную искру из-за статического электричества.

Все трубопроводы и оборудование должны соответствовать стандартам Ассоциации производителей сжатого газа

.



Транспорт

Все подключенное оборудование (например, регулятор, трубопровод и т. д.) должно быть удалено перед транспортировкой баллона

Перед работой с баллоном убедитесь, что клапан на месте и надежно закреплен. Клапаны должны быть закрыты

Носите соответствующие СИЗ

Транспортировка баллона с помощью подходящей тележки или ручной тележки

Переместите баллоны с защитным колпачком на место

Не поднимайте и не перемещайте цилиндр за крышку

Не тяните, не катите и не двигайте цилиндры

Не роняйте и не ударяйте баллоны друг о друга

Всегда обращайтесь с баллонами так, как если бы они были полными                           Изображение предоставлено: ccohs.ca

Не работайте с цилиндром в одиночку, если это небезопасно. Лучше получить помощь, чем получить травму

Перевозите по одному цилиндру за раз. Если используется тележка с двумя баллонами, убедитесь, что баллоны правильно закреплены перед транспортировкой

Только транспортный цилиндр в грузовом лифте, если имеется



Утилизация

Закройте и затяните клапаны

Замена предохранительных колпачков на цилиндрах

Храните пустые баллоны отдельно от полных или находящихся в эксплуатации баллонов. Примечание. Баллон пуст при давлении 25 фунтов на кв. дюйм

.

Свяжитесь с поставщиком/поставщиком или контактным лицом вашего отдела для получения инструкций по возврату использованных баллонов

Примечание. Департаменты должны включать сжатые газы в свои ежегодные инвентаризации, представляемые на EH&S 9.0003

Какое давление в газовом баллоне? Спросите Elgas NZ

Давление сжиженного нефтяного газа и степень давления в баллоне с сжиженным нефтяным газом зависят от температуры. Чем выше температура, тем выше давление сжиженного нефтяного газа или давление баллона с сжиженным нефтяным газом. Клапан сброса давления сжиженного нефтяного газа — это защитное устройство, которое предотвращает избыточное давление в баллоне с сжиженным нефтяным газом, выпуская часть газа, если давление сжиженного нефтяного газа становится слишком высоким.

Во-первых, некоторые сведения о том, какое давление LPG и давление баллона LPG (давление газового баллона LPG):

• Давление газового баллона для сжиженного нефтяного газа или большее давление в сосуде зависит от температуры сосуда.

• Сжиженный нефтяной газ – пропан – существует как в виде жидкости, так и в виде пара (газа) внутри баллона и также называется сжиженным природным газом – ШФЛУ.

• Термин «давление» относится к средней силе на единицу площади, с которой газ воздействует на внутренние стенки баллона со сжиженным нефтяным газом.

Давление сжиженного нефтяного газа – Давление сжиженного нефтяного газа

Давление сжиженного нефтяного газа относится к средней силе на единицу площади, которую сжиженный нефтяной газ оказывает на внутренние стенки газового баллона сжиженного нефтяного газа. Давление газового баллона LPG (давление газового баллона LPG) зависит от температуры. Давление сжиженного нефтяного газа изменяется от 0 кПа (0 фунтов на кв. дюйм изб. или 0 бар) при -43°C до 2482 кПа (360 фунтов на кв. дюйм изб. или 24,8 бар) при 70°C.

LPG – это сжиженный газ. Таким образом, давление LPG внутри баллона будет оставаться одинаковым от полного до испарения последнего жидкого LPG.

Тогда давление СУГ упадет за счет использования последних паров СУГ.

Давление LPG измеряется в килопаскалях (кПа), фунтах на квадратный дюйм (psi) или «барах».

Давление в газовом баллоне сжиженного нефтяного газа (давление в газовом баллоне с сжиженным нефтяным газом) – Таблица температур

Какое давление сжиженного газа в баллоне с сжиженным газом? По мере повышения температуры в газовом баллоне-баллоне сжиженного нефтяного газа повышается и давление в газовом баллоне (давление газового баллона).

Например, давление баллона со сжиженным нефтяным газом (давление газового баллона со сжиженным нефтяным газом) составляет 0 кПа (0 фунтов на кв. дюйм изб. или 0 бар) при -43°C и достигает 2482 кПа (360 фунтов на кв. дюйм изб. или 24,8 бар) при 70°C.

Сжиженный нефтяной газ представляет собой как жидкость, так и пар (газ) внутри газового баллона сжиженного нефтяного газа.

Таблица давления в баллоне-баллоне для сжиженного нефтяного газа (пропана)

Темп	Темп	Давление	Давление	Давление
ºС	ºF	кПа	PSIG	Бар
70	158	2482	360	24,8
60	140	2013	292	20. 1
54	130	1794	257	17,9
43	110	1358	197	13,6
38	100	1186	172	11,9
32	90	1027	149	10.3
27	80	883	128	8.8
16	60	637	92	6.4
-1	30	356	51	3,6
-18	0	152	24	1,5
-29	-20	74	11	0,7
-43	-45	0	0	0

Примечание. Некоторые числа округлены.

Давление баллона со сжиженным газом см.

в таблице выше.

Единицы измерения давления сжиженного нефтяного газа – давление баллона с сжиженным нефтяным газом в барах, кПа и фунтов на квадратный дюйм

Существуют 3 широко используемые единицы измерения давления в газовых баллонах для сжиженного нефтяного газа (давление в газовых баллонах для сжиженного нефтяного газа): PSIG, кПа и бар.

PSIG — это давление сжиженного нефтяного газа в фунтах на квадратный дюйм манометра. PSIA — абсолютное давление сжиженного нефтяного газа в фунтах на квадратный дюйм.

1 атм = 14,7 фунтов на кв. дюйм = 0 фунтов на кв. дюйм изб. = 101,325 кПа

кПа, или килопаскаль, является метрической единицей давления и частью Международной системы единиц (СИ).

Давление в газовом баллоне в барах

Давление в баллоне со сжиженным газом в барах изменяется от 0 бар при -43ºC до 24,8 бар при 70ºC. Давление в баллоне со сжиженным газом в барах зависит от температуры. Чем выше температура, тем выше давление в баллоне сжиженного нефтяного газа в барах.

Давление в баллоне сжиженного нефтяного газа в барах также является метрической единицей давления сжиженного нефтяного газа, но не является единицей СИ.

1 бар = 100 кПа = 0,987 атм = 14,5038 фунт/кв. дюйм абс.

Давление в баллоне с пропаном – давление в газовом баллоне со сжиженным нефтяным газом (давление в газовом баллоне со сжиженным нефтяным газом) в фунтах на квадратный дюйм и кПа

Давление в баллоне с пропаном в фунтах на квадратный дюйм (фунты на квадратный дюйм) или давление в газовом баллоне с сжиженным газом (давление в газовом баллоне с сжиженным газом) в фунтах на квадратный дюйм или кПа, все зависит от температуры. Чем выше температура, тем выше давление баллона с пропаном в фунтах на квадратный дюйм (или кПа) – давление баллона сжиженного нефтяного газа (давление газового баллона сжиженного нефтяного газа).

Баллон с пропаном на 20 фунтов (9 кг) имеет то же давление в баллоне с пропаном в фунтах на квадратный дюйм, что и баллоны с пропаном большего размера при данной температуре.

При температуре 100°F баллон с пропаном любого размера, включая баллон с пропаном на 20 фунтов (баллон с сжиженным нефтяным газом), имеет давление в баллоне с пропаном в фунтах на квадратный дюйм, равное 172 фунтов на квадратный дюйм.

При температуре 130 °F давление в баллоне с пропаном (давление баллона со сжиженным нефтяным газом) любого размера имеет давление в баллоне с пропаном в фунтах на квадратный дюйм, равное 257 фунтов на квадратный дюйм.

PSIG (манометрическое давление в фунтах на квадратный дюйм) представляет собой манометрическое давление газа СНГ по отношению к атмосферному давлению.

Существует также PSIA — абсолютные фунты на квадратный дюйм — для давления сжиженного нефтяного газа относительно вакуума, а не атмосферного давления окружающей среды.

В каком состоянии находится сжиженный газ в баллоне?

Сжиженный нефтяной газ представляет собой жидкость в баллоне с зоной в верхней части цилиндра, где он под давлением превращается в пары сжиженного нефтяного газа.

Давление паров сжиженного нефтяного газа удерживается в верхней части баллона, а жидкого сжиженного нефтяного газа — внизу, как показано на прилагаемом изображении.

Баллоны со сжиженным газом обычно заполняются на 80 %, что означает 80 % жидкости и 20 % пара.

Этот процент меняется, при этом сжиженный газ уменьшается по мере того, как вы потребляете газ.

Клапан сброса давления сжиженного нефтяного газа предотвращает избыточное давление – предохранительный клапан

Клапан сброса давления сжиженного нефтяного газа — это предохранительное устройство, которое предотвращает избыточное давление или избыточное давление в баллоне, выпуская часть газа, если давление сжиженного нефтяного газа становится слишком высоким. Если баллон со сжиженным газом подвергнется чрезмерному нагреву, давление возрастет. Если давление становится слишком высоким, клапан сброса давления сжиженного нефтяного газа позволяет газу выходить, поддерживая давление в баллоне сжиженного нефтяного газа в безопасных пределах.

Типичная настройка клапана сброса давления СНГ составляет 2585 кПа или 375 фунтов на кв. дюйм изб.

Таким образом, давление в баллоне со сжиженным нефтяным газом или в резервуаре с сжиженным нефтяным газом никогда не превысит это значение, поскольку клапан откроется и позволит некоторому количеству газа выйти, ограничивая давление сжиженного нефтяного газа внутри резервуара и никогда даже не приближаясь к максимальному пределу давления в резервуаре с сжиженным нефтяным газом.

Клапаны сброса давления сжиженного нефтяного газа встроены в главные клапаны сжиженного нефтяного газа. На самом деле это предохранительный клапан внутри клапана.

Клапан сброса давления сжиженного нефтяного газа также может быть известен как предохранительный клапан пропана или предохранительный клапан.

Клапан сброса давления сжиженного нефтяного газа встроен в основной газовый клапан на баллоне, как показано на прилагаемом рисунке. На больших емкостях это может быть отдельный клапан сброса давления сжиженного нефтяного газа.

Клапан сброса давления сжиженного нефтяного газа исключает возможность разрыва или взрыва баллона.

Худшее, что может случиться, это воспламенение выходящего газа, и у вас возникнет шлейф пламени.

Это пламя самозатухнет после того, как давление в газовом баллоне со сжиженным нефтяным газом (давление в газовом баллоне со сжиженным нефтяным газом) упадет до безопасного уровня или когда в баллоне закончится газ.

Вот почему вы всегда хотите использовать барбекю на открытом воздухе, вдали от дома или других легковоспламеняющихся материалов.

Точка кипения сжиженного нефтяного газа

Испарение сжиженного нефтяного газа (пропана): Знаете ли вы, что каждый раз, когда вы включаете один из ваших газовых приборов, сжиженный нефтяной газ в ваших газовых баллонах начинает кипеть, создавая давление газа сжиженного нефтяного газа?

Если бы вы могли видеть сквозь сталь, вы бы также заметили, что она выглядит как кипящая вода…

Вода закипает при 100°C, превращаясь в газ (пар).

Напротив, сжиженный нефтяной газ кипит при температуре -42°C, превращаясь в пар.

Процесс перехода от жидкости к пару (газу) называется испарением.

Сжиженный газ остается жидким, потому что он находится под давлением сжиженного газа в газовом баллоне.

В жидком виде он очень похож на воду.

В естественном состоянии он бесцветен и не имеет запаха.

Сжижение: преобразование паров сжиженного нефтяного газа в жидкий сжиженный нефтяной газ – давление паров

Преобразование паров СНГ в жидкость СНГ называется сжижением и зависит от температуры и давления пара СНГ. Чем выше температура пара, тем выше давление паров сжиженного нефтяного газа, необходимое для преобразования пара в жидкость.

Пары пропана при 20°C должны находиться под давлением примерно до 836 кПа, чтобы увидеть, как они сжижаются. При 50°C требуется около 1713 кПа давления паров сжиженного нефтяного газа. Чем ниже температура, тем легче сжижать пар.

Пары бутана при температуре 20°C должны находиться под давлением около 115 кПа, чтобы увидеть, как они сжижаются. При 50°C требуется около 510 кПа давления паров сжиженного нефтяного газа.

Для смесей пропана и бутана условия сжижения также зависят от состава смеси, а также от температуры и давления паров СУГ.

Максимальное номинальное давление в баллоне с пропаном – номинальное давление в баллоне с сжиженным нефтяным газом

Максимальное номинальное давление в баллоне с пропаном — это расчетное предельное давление сжиженного нефтяного газа в баллоне с пропаном. Баллоны с пропаном рассчитаны на гораздо более высокое рабочее давление сжиженного нефтяного газа, но по-прежнему важно не превышать предел максимального номинального давления в баллоне с пропаном.

Типичный баллон с пропаном, вероятно, взорвется только при максимальном номинальном давлении в баллоне с пропаном более 6895 кПа или 1000 фунтов на квадратный дюйм. Это означает, что предел максимального номинального давления в баллоне с пропаном примерно в 5 раз превышает нормальное рабочее давление в баллоне со сжиженным нефтяным газом.

Это зависит от производителя и самого цилиндра.

Баллоны с пропаном имеют клапаны сброса давления сжиженного нефтяного газа, встроенные в главный клапан.

Типичная настройка клапана сброса давления СНГ составляет 2585 кПа или 375 фунтов на кв. дюйм изб.

Таким образом, максимальное давление в баллоне с пропаном на самом деле никогда не превысит это значение, так как клапан откроется и позволит некоторому количеству газа выйти, ограничивая давление сжиженного нефтяного газа внутри баллона и никогда даже не приближаясь к максимальному номинальному давлению в баллоне с пропаном.

Давление в баллоне с пропаном зависит от температуры.

Даже при температуре 70ºC (158ºF), значительно превышающей нормальную температуру окружающей среды, давление в баллоне с пропаном будет составлять всего 2482 кПа (360 фунтов на кв. дюйм изб.), что все еще намного ниже максимального номинального давления в баллоне с пропаном.

Таким образом, он не только не приблизится к максимальному номинальному давлению в баллоне с пропаном или предельному давлению разрыва (≈ 1000 фунтов на кв.

дюйм изб.), но при нормальных обстоятельствах он даже никогда не достигнет 375 фунтов на кв. дюйм, необходимого для срабатывания предохранительного клапана сжиженного нефтяного газа.

Регулятор давления сжиженного нефтяного газа – рабочее давление сжиженного нефтяного газа в приборах

Регулятор давления сжиженного нефтяного газа используется для снижения и поддержания безопасного рабочего давления сжиженного нефтяного газа. В приборах, работающих на природном газе и сжиженном нефтяном газе, используются разные регуляторы давления для работы при разном давлении: 1,1 кПа и 2,75 кПа соответственно.

Фактическое рабочее давление сжиженного нефтяного газа в газовых приборах намного меньше, чем давление в баллоне с сжиженным нефтяным газом (давление газового баллона с сжиженным нефтяным газом), и составляет 2,75 кПа.

Давление в газовом баллоне сжиженного нефтяного газа (давление в газовом баллоне с сжиженным нефтяным газом) – Таблица давления и температуры сжиженного нефтяного газа

Давление газового баллона LPG (давление газового баллона LPG) существует, когда LPG хранится в газовом баллоне, поскольку LPG находится под давлением.

Давление газового баллона LPG (давление газового баллона LPG) может сильно варьироваться в зависимости от температуры.

Уровень заполнения газового баллона играет роль при использовании сжиженного нефтяного газа, так как он влияет на скорость испарения сжиженного нефтяного газа.

Поскольку сжиженный газ является сжиженным газом, давление сжиженного нефтяного газа внутри баллона будет оставаться неизменным от полного до тех пор, пока последний жидкий сжиженный нефтяной газ не испарится.

Затем давление в газовом баллоне сжиженного нефтяного газа (давление в газовом баллоне с сжиженным нефтяным газом) будет быстро падать, поскольку также используются последние пары сжиженного нефтяного газа.

Использование давления сжиженного нефтяного газа в качестве измерения объема при использовании сжиженного нефтяного газа очень ограничено.

Стабильное давление в газовом баллоне и баллоне со сжиженным нефтяным газом показывает только то, что жидкий сжиженный нефтяной газ находится внутри баллона, но не показывает, сколько жидкости осталось.

В США давление паров СНГ измеряется в фунтах на квадратный дюйм (PSIG).

PSIG определяется как 1 фунт силы, приложенной к квадратному дюйму, измеренной манометром.

Для сравнения: 1 фунт/кв. дюйм = 6,89476 кПа.

Какое давление в баллоне со сжиженным нефтяным газом 20-фунтового баллона с пропаном? Газовый баллон на 9 кг?

Газовые баллоны для барбекю, такие как баллон с пропаном на 20 фунтов или газовый баллон на 9 кг, имеют такое же давление в баллоне со сжиженным нефтяным газом, как и большие газовые баллоны. Давление газового баллона-баллона сжиженного нефтяного газа зависит от температуры.

При температуре 100°F баллон с пропаном весом 20 фунтов имеет давление 172 фунтов на квадратный дюйм.

Точно так же 9-килограммовый газовый баллон имеет 1183 кПа при 38°C.

Заключительные мысли о давлении сжиженного нефтяного газа

Насколько давление газового баллона в баллоне со сжиженным нефтяным газом зависит от температуры содержимого.

На это, в свою очередь, влияет температура окружающей среды.

Баллон на самом деле способен выдерживать примерно 5-кратное нормальное давление сжиженного нефтяного газа.

Это нормальное давление в газовом баллоне для сжиженного нефтяного газа (давление в газовом баллоне для сжиженного нефтяного газа) намного больше, чем требуется для рабочего давления сжиженного нефтяного газа в газовых приборах.

Для снижения давления сжиженного нефтяного газа между баллоном сжиженного нефтяного газа и приборами для сжиженного нефтяного газа используется газовый регулятор.

«Безопасно и просто» — лучшее описание того, как все это работает.

Посмотреть другие блоги о сжиженном газе

Комментарии, вопросы или отзывы?

Пожалуйста, напишите нам по адресу: [email protected]nz

Информация в этой статье получена из различных источников и считается верной на момент публикации. Однако информация может быть не безошибочной и применимой не во всех обстоятельствах.
