Диаметр сверла под резьбу. Как правильно выбрать диаметр сверла.

Цветом выделен основной шаг резьбы

Метрическая резьба, М
Метчик	Сверло	Метчик	Сверло
М1.4х0.3	1.1	М14х1.25	12.8
М1.6х0.35	1.25	М14х1	13
М2х0.4	1.6	М16х2	14
М2.5х0.45	2.05	М16х1.5	14.5
М3х0.5	2.5	М16х1.25	14.8
М3.5х0.6	2.9	М16х1	15
М4х0.7	3.3	М18х2.5	15.5
М4х0.5	3.5	М18х2	16
М5х0.8	4.2	М18х1.5	16.5
М5х0.5	4.5	М18х1	17
М6х1	5	М20х2.5	17.5
М6х0.5	5.5	М20х2	18
М7х1	6	М20х1. 5	18.5
М7х0.5	6.5	М22х2.5	19.5
М8х1.25	6.8	М22х2	20
М8х1	7	М22х1.5	20.5
М8х0.75	7.2	М24х3	21
М8х0.5	7.5	М24х2	22
М9х1.25	7.8	М24х1.5	22.5
М9х1	8	М27х3	24
М10х1.5	8.5	М27х2	25
М10х1.25	8.8	М27х1.5	25.5
М10х1	9	М30х3.5	26.5
М11х1.5	9.5	М30х3	27
М11х1.25	9.8	М30х2	28
М11х1	10	М30х1.5	28.5
М12х1.75	10.2	М33х3.5	29.5
М12х1.5	10.5	М33х3	30
М12х1.25	10.8	М33х2	31
М12х1	11	М33х1. 5	31.5
М14х2	12	М36х4	32
М14х1.5	12.5	М42х4.5	37.5

Трубная резьба, G
Метчик	Сверло	Метчик	Сверло
G 1/8	8.8	G 1 1/4	39.5
G 1/4	11.8	G 1 3/8	42
G 3/8	15.25	G 1 1/2	45.5
G 1/2	19	G 2	57.5
G 5/8	21	G 2 1/4	63.5
G 3/4	24.5	G 2 1/2	72.5
G 7/8	28.25	G 2 3/4	78.5
G 1	30.75	G 3	85.5
G 1 1/8	35.5

Дюймовая резьба UNC
1/4х20	5.1	7/8х9	19.5
5/16х18	6. 5	1х8	22.25
3/8х16	8	1 1/8х7	25
7/16х14	9.4	1 1/4х7	28.25
1/2х13	10.8	1 3/8х6	30.75
9/16х12	12.2	1 1/2х6	34
5/8х11	13.6	1 3/4х5	39.5
3/4х10	16.5	2х4	45

Дюймовая мелкая резьба UNF
1/4х28	5.5	3/4х16	17.5
5/16х24	6.9	7/8х14	20.5
3/8х24	8.5	1х12	23.25
7/16х20	9.9	1 1/8х12	26.5
1/2х20	11.5	1 1/4х12	29.75
9/16х18	12.9	1 3/8х12	33
5/8х18	14.5	1 1/2х12	36

Трапецеидальная резьба Tr
Tr 8х1. 5	6.6	Tr 14х3	11.25
Tr 10х1.5	8.6	Tr 14х4	10.25
Tr 10х2	8.2	Tr 16х4	12.25
Tr 10х3	7.5	Tr 18х4	14.25
Tr 12х2	10.2	Tr 20х4	16.25
Tr 12х3	9.25	Tr 22х3	19.25
Tr 14х2	12.2	Tr 22х5	17.25

Чтобы нарезать внутреннюю резьбу метчиком, сначала необходимо просверлить отверстие определенного диаметра. В таблице указаны самые популярные резьбы и диаметры сверл, необходимые для сверления отверстий под резьбу.

Характеристики резьбы

Резьба — это нарезанный в металле винтовой профиль в виде углубления или выступа, который образован соответственно на внутренней либо внешней поверхности детали. Чтобы образовать резьбу на внешней поверхности, используют специальный инструмент под названием плашка или лерка. Для получения внутренней резьбы используют метчики. В обоих случаях можно добиться нарезки резьбы с помощью токарного станка и специализированных резцов. Далее мы будем рассматривать вопросы нарезания внутренней резьбы в углублении металлической детали. Чтобы разобраться, какое отверстие сверлить под резьбу в каждом конкретном случае, следует знать разновидности резьб и их основные характеристики.

Если резьба образована на цилиндрической поверхности, то она называется цилиндрической. Если же поверхность отверстия имеет форму конуса, то полученная на ней резьба будет, соответственно, конического типа. Основные термины и понятия, касающиеся строения и характеристик резьб цилиндрического и конического типа, содержатся в стандарте ГОСТ 11708-82.

По виду профиля их разделяют на:

• треугольные;
• трапецеидальные;
• круглые;
• прямоугольные;
• специальные.

Круглые резьбы находят применение в пожарной арматуре и сантехнических деталях.

Трапецеидальные применяют в ходовых механизмах для передачи поступательного движения. Более всего распространены резьбы треугольные, о которых поговорим ниже.

Сверление под резьбу требует знания и иных ее характеристик. По движению вращения контура резьбы разделяют на правые и левые.

У правой резьбы проточка профиля образована вращением в правую сторону и продольным движением на удаление от точки захода. У левой резьбы вращение направлено в противоположную сторону. В технике более распространены правые резьбы и в их кодировке это подразумевается по умолчанию и не обозначается дополнительно. В маркировке левой резьбы появляются знаки LH. По количеству заходов резьба бывает однозаходной и многозаходной (обычно не более чем двух- и трехзаходные). Резьбы многозаходного типа позволяют работать в условиях больших нагрузок.

Важными критериями, влияющими на выбор сверла под резьбу, являются ее номинальные диаметр, а также шаг. Диаметр соответствует фактическому диаметру внешнего профиля.

Шаг резьбы — это значение дистанции между вершинами ближайших двух вершин профиля. Шаг бывает крупный или основной и мелкий (он может быть не один). Длиной резьбы является полный размер области нарезания профиля на детали.

Для подбора сверла для резьбы также нужно знать, что по совокупности параметров резьбы классифицируют на несколько основных видов:

1. Метрическая. Самая часто применяемая резьба в машиностроительной промышленности и в бытовых предметах. Главные ее размеры закреплены в ГОСТ 24705-81. Обозначается буквой М с указанием номинального диаметра. Например, М6 определяет метрическую резьбу диаметром 6 миллиметров, правое вращение, крупный шаг.
2. Дюймовая резьба в ходу в странах, где принята дюймовая система измерения размеров. Обозначают размер в дюймах – ½”.
3. Трубная цилиндрическая резьба нашла применение в сантехнике для разъемного соединения узлов, деталей и арматуры. Ее размеры определяются по ГОСТ 6357-81. В обозначении стоит буква G и размер в дюймах – G ¾, G 1.
4. Дюймовая коническая резьба по ГОСТ 6111-52 используется в трубопроводах невысокого давления.
5. Коническая метрическая резьба применяется в соединениях трубопроводов и определяется по ГОСТ 25229-82.
6. Трапецеидальные резьбы используют в подвижных механизмах для передачи поступательного движения.
7. Круглая резьба определяется по ГОСТ 13536-68 и используется в сантехнической арматуре.

Группы и варианты нарезки

Относительно направления движения направляющего выделяют:

• наружные;
• внутренние;
• однозаходовые;
• многозаходовые;
• правые;
• левые.

Существует специальная размерная система для нанесения резьбы и определения размера отверстия под резьбу. Согласно ей, существуют такие варианты резьбы, нарезающиеся при помощи метчиков, как:

• Метрическая.
• Дюймовая, отличающаяся иным профилем. Здесь характерен угол 55о, обозначение диаметра показывается не в миллиметрах, а в дюймах, а число ниток определяет шаг.
• Трубная характеризуется отличиями в первоначальном диаметре, основывающемся на размере трубного отверстия. Подходит только для наружной нарезки. Размеры отверстия под резьбу полдюйма трубной нарезки определяются согласно таблице, приведенной ниже.

Приспособления для нарезания резьбы

Для образования в детали внутренней резьбы применяют специализированный инструмент – метчики. Они представляют собой цилиндрические стержни с нарезанным профилем резьбы в зеркальном отражении. Но перед применением метчика необходимо получить в заготовке отверстие с нужным диаметром. Какие должны быть диаметры сверл под резьбу мы поясним ниже, а в этом разделе опишем резьбонарезной инструмент.

Кроме винтового профиля на цилиндрической поверхности метчика имеются продольные канавки, которые по размеру выходят за рабочую часть инструмента. Эти канавки предназначены для вывода металлической стружки из рабочей зоны. Кроме того эти осевые канавки делят стержень метчика на несколько элементов — гребенок. Острые их грани являются основными рабочими элементами метчика. Хвостовая часть и квадрат инструмента предназначены для фиксации в шпинделе и патроне станка либо в воротке. Рабочая область метчика делится на нарезающую и калибровочную части. Нарезающая или заборная часть вырезает в отверстии проточку, а калибровочная приводит размеры профиля резьбы в точное соответствие требуемым.

Если для нарезки применяют один универсальный метчик, то по своей длине он будет иметь несколько областей с различными характеристиками рабочего профиля. Это позволяет одновременно вырезать слой металла, убирать заусенцы и неровности, а также приводить размеры к необходимому значению. Метчики, у которых рабочий профиль имеет постоянные размеры, применяются для обновления поврежденного профиля уже имеющейся внутренней резьбы. Но чаще на практике применяют несколько метчиков, которыми работают по очереди.

Черновой метчик вырезает на внутренней цилиндрической поверхности проточку незначительной толщины, то есть такая канавка является подготовительной. Затем чистовым метчиком канавка дорезается до нужной глубины, а также зачищается и выравнивается.

Для больших диаметров и сложного профиля резьбы может применяться еще и переходной метчик. При ручной нарезке резьбы пользуются специальными держателями – воротками. В них закрепляется хвостовик резьбонарезного инструмента. Также вороток за счет рычага позволяет снизить усилие ручного воздействия на инструмент.

Параметры отверстия для резьбы

Размеры подготовленного отверстия должны строго соответствовать номинальным типоразмерам резьбы. Также нужно образовать фаску, которая облегчит центровку резьбонарезного инструмента. Длина отверстия должна превышать длину резьбы, поскольку в нижней его части будет образовываться недорез, состоящий из сбега и недовода. Для определения размеров этих частей подготовительного отверстия следует руководствоваться данными ГОСТ 10549-80 и ГОСТ 27148-86.

При работе с хрупким материалом, таким как чугун, глубину сверления следует дополнительно увеличить на 25 %. Для многих облегченных сплавов повышающий коэффициент увеличивают еще больше.

Но самым важным параметром отверстия является его диаметр, поэтому нужно выбрать определенные размеры сверл под резьбу. Эти размеры будут отличаться в зависимости от типа резьбы и ее геометрических характеристик. Если отверстие будет больше необходимого, то полученная резьба будет иметь слишком неглубокую канавку. Это приведет к снижению надежности и последующему разрушению резьбового соединения. Если же диаметр отверстия будет слишком зауженным, то качественно нарезать в нем резьбу будет невозможно. Это скорее приведет к поломке резьбонарезного инструмента.

Следует учитывать, что нарезку резьбы можно выполнять практически во всех распространенных металлах и сплавах. Исключением являются хрупкие или жесткие металлы, например, каленое железо. Качественного профиля резьбы добиться не удастся, а поэтому на надежность этого резьбового соединения рассчитывать не стоит.

Особенности резьбовой нарезки

Для резьбовой нарезки используется разное оборудование, например:

• станок сверловочного вида;
• парк токарный;
• разные приспособления для нарезки.

При этом нарезку можно выполнять как механическим способом, так вручную. Например, для внутреннего применения можно использовать специальные резьбовые метчики, а для наружной – плашки. Метчики, как и сверла, подбираются в зависимости от диаметра отверстия. Они подразделяются на следующие категории:

• дюймовые;
• метрические;
• трубные.

В основном комплекты ручных метчиков состоят их трех приспособлений, два из которых нужны для проведения предварительных работ, а последнее является доводочным инструментом, с помощью которого выполняется окончательная форма резьбы и подгон под те или иные размеры. Метчики имеют номера. Если в комплекте с плашкодержателем не три, а два приспособления, то первое является предварительным, а второе чистовым. Изготавливаются метчики на основе высоколегированной стали.

Наружная резьба получается посредством применения плашки. Инструменты эти могут быть круглой или призматической формы. Для круглых плашек используют вороток.

Выбор диаметра сверла под резьбу

Размер сверла должен строго соответствовать номинальному диаметру резьбы. Наиболее достоверные величины отверстий под метрическую резьбу даны в ГОСТ 19257-73. В данном стандарте представлены размеры отверстий для любого диаметра резьбы, учитывая шаг резьбы и применяемое поле допуска. При работе удобно иметь под рукой таблицу сверл под резьбу, в которой должны быть собраны данные по отверстиям для самых применяемых типоразмеров резьб.

Размер сверла под резьбу, когда в нужный момент нет таблицы, можно определить следующим методом. От диаметра резьбы нужно отнять значение шага. Сверло под резьбу М6 с основным шагом, будет с диаметром 5 мм. Это вычисляется вычитанием из диаметра 6 мм значения шага 1,0 мм: 6 мм – 1,0 мм = 5,0мм. Сверло для резьбы М4 с основным шагом будет иметь диаметр 3,3 мм: 4 мм – 0,7 мм = 3,3 мм. Таким образом, можно определить диаметр сверла для резьбы любого номинального диаметра. Для проверки такого расчета лучше заглядывать в таблицу ГОСТа.

Чтобы по таблице определить какое отверстие сверлить под резьбу М10, нужно посмотреть на последнюю строку. При крупном шаге 1,5 мм нам необходимо просверлить отверстие диаметром 8,5 мм. Для определения того, какое отверстие сверлить под резьбу М8, смотрим на последний столбец соответствующей строки и видим диаметр 6,7 мм. Более подробные таблицы представлены в ГОСТ 19257-73.

Часто возникает вопрос, какие сверла под резьбу следует использовать. Тут все зависит от марки обрабатываемого материала.

Для обычной низколегированной стали используют стандартные спиральные сверла, изготовленные из быстрорежущей стали. Для работы с нержавеющей и высоколегированной сталью рекомендуется использовать сверло под резьбу, изготовленное из стали, легированной кобальтом и вольфрамом.

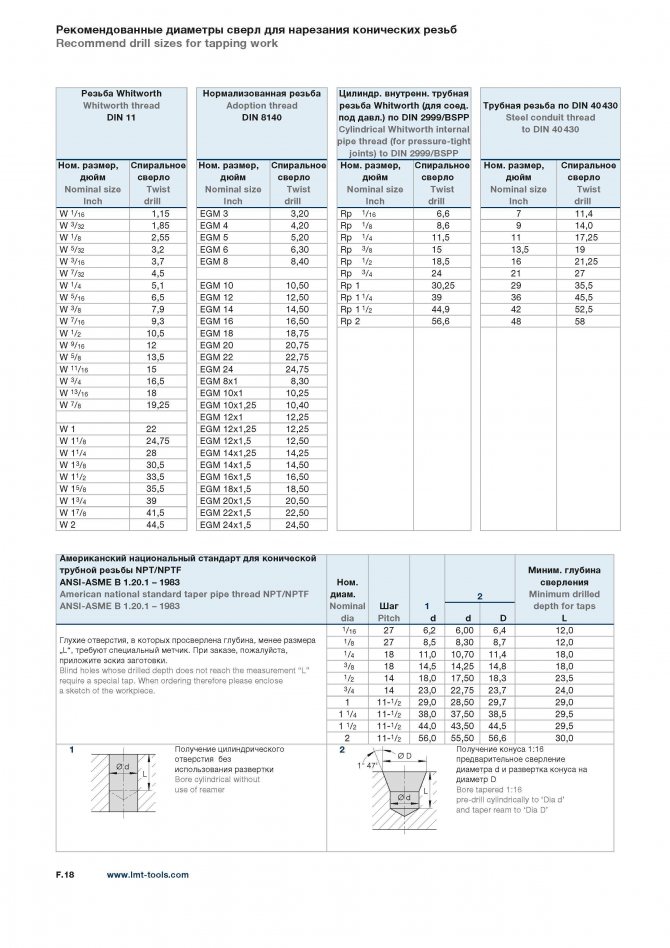

Таблицы, инструменты, процесс

Чтобы нарезать спираль, необходимо просверлить отверстие. При этом диаметр оно должно быть на 1 мм или на 2 мм уже, чем предполагаемое сечение, так как именно на этом расстоянии будут находиться сами витки. От этого зависит, насколько большими будут спирали. Информация о диаметре сверла для нарезки внутренней и наружной резьбы указана ниже в таблице. Также мы подробно расскажем, какие приспособления необходимо использовать, какие действия выполнять.

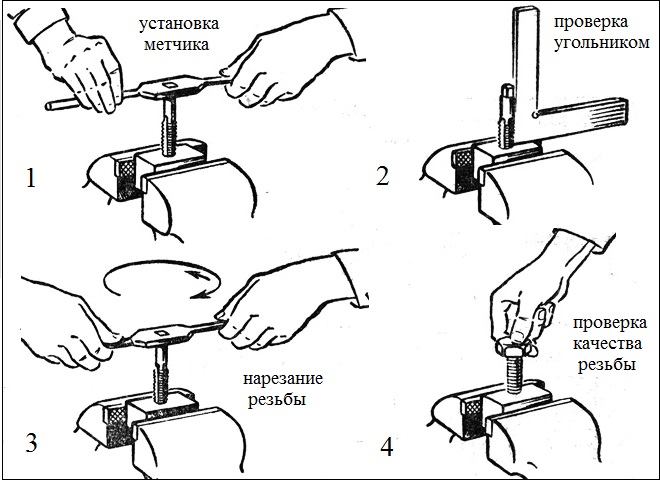

Как делается нарезание резьбы

Когда определено, какое сверло под резьбу необходимо, отверстие вырезано, то можно переходить к следующему этапу – непосредственной нарезке.
Стенки отверстия следует очистить от посторонних загрязнений. Это можно сделать металлическим ершиком либо продуть его воздухом. Обрабатываемую деталь необходимо надежно зафиксировать. Метчик необходимо установить в отверстие строго параллельно его оси. Для качественной центровки в отверстии при сверлении выполняется фаска обычно под 30 либо 45 градусов. Параллельность осей метчика и отверстия проверяется при помощи угольника, который прикладывают к поверхности инструмента и грани детали. Затем производят нарезку резьбы вращением инструмента по часовой стрелке (в случае правой резьбы). Особенно важно нарезать ровно первые витки резьбы.

Прокручивание воротка производят постепенно. Сделав полный оборот, метчик выкручивают на половину оборота. Если прилагаемое усилие возрастает, то метчик достают из отверстия и снимают с него стружку. При работе рекомендуется применение смазки. Это может быть специальная смазка, например, паста на основе жиров и воска, которая наносится непосредственно на инструмент. Заменой может служить олифа, керосин либо машинное масло. Нарезание резьбы на сверлильном станке проводится с применением специальных метчиков. Сам процесс нарезания не отличается от технологии ручной работы.

Как правильно обращаться с резьбой? | Техника и Интернет

Если отверстия сверлят для того, чтобы соединить заготовки болтами, надо взять сверло диаметром несколько больше, чем диаметр болта на 0,5−1мм. Такой зазор компенсирует возможные неточности в положении отверстий в заготовках. Кстати, чтоб уменьшить эти неточности, рекомендуется соединить заготовки и сверлить их вместе за один проход.

Еще сложнее просверлить отверстие под резьбу. Здесь надо очень точно угадать диаметр отверстия. Он должен быть меньше наружного диаметра резьбы, но больше внутреннего. Понятно, что если диаметр отверстия будет слишком велик, резьба получится неполной, а то и вовсе не будет никакой резьбы.

В то же время диаметр сверла должен быть несколько больше, чем внутренний диаметр резьбы. Почему? Потому, что при нарезании внутренней резьбы металл частично «выдавливается», причем у разных металлов по-разному. Пластичная деформация мягких и вязких металлов больше, чем твердых и хрупких.

Если просверленное отверстие мало, выдавливаемый материал будет «прикипать» к зубьям метчика (специальный инструмент для нарезания внутренней резьбы). В таком режиме резьба в лучшем случае получится «рваной», в худшем — поломается метчик.

Нарезая резьбу в мягких металлах, ограничьтесь нарезкой резьбы только первым метчиком. В таком отверстии винт удерживается прочнее.

Резьба в глухом отверстии будет чище, если отверстие предварительно заполнить расплавленным парафином и резьбу нарезать, когда он затвердеет.

Завинчивая…

Если вам необходимо скрепить детали несколькими болтами или винтами, делайте это в определенном порядке. Сначала завинтите все крепежные изделия рукой, затем за один или два прохода последовательно подтяните каждое из них ключом или отверткой и только после этого затяните полностью.

Крепеж, расположенный по кругу, надо затягивать крест-накрест, а распределенный по площади затягивать от центра детали к краям. Отпускайте крепежные изделия в обратном порядке.

Всегда старайтесь тянуть ключ на себя, иначе он может соскользнуть, и вы расшибете себе пальцы. Если все же его необходимо толкать, делайте это открытой ладонью.

При проверке или повторном затягивании гайки или болта, ослабьте гайку или болт на четверть поворота, а затем затяните до нужного значения момента затяжки.

Резьбовые соединения полезно промазать специальной смазкой, чтобы при следующей разборке не мучиться с отворачиванием и предохранить резьбу от атмосферных воздействий.

Нет специальной смазки — смажьте тонким слоем машинного масла.

Отвинчивая…

Как легче извлечь проржавевший винт или болт? Правильней всего, а, вернее, профессиональней сделать это с помощью специального ударника или обжимки. А если нет специального инструмента? Сильно проржавшую резьбу целесообразно смочить скипидаром или керосином.

Эти жидкости помогают разобщить прикипевшие друг к другу частицы ржавчины. Иногда целесообразно нагреть гайку болта или головку винта паяльной лампой или газовой горелкой. Если нельзя применять открытый огонь, можно использовать большой молотковый паяльник или раскаленный железный пруток.

Восстанавливая…

При правильном соединении деталей концы болтов выступают над поверхностью гаек на пару витков резьбы. А что делать, если болт намного длиннее? Правильно, обрезать. Но помните, что всякую вещь можно укоротить, но не всякую удается удлинить. Не спешите! Кроме того, при такой операции неизбежно повреждается резьба на конце укороченной части.

Перед тем как отрезать лишнюю часть, навинтите на крепежное изделие плашку или гайку. Отрезав лишнее, срез опилите напильником, а затем свинтите плашку (гайку) — резьба восстанавливается.

Теги: резьба, инструменты

Отверстие какого размера вы просверливаете под болт М8?

Метрическая резьба

Резьба	Размер сверла для нарезания стандартной метрической резьбы	Зазорное отверстие
М5	4,2	5,5
М6	5	6,6
М8	6,8	9
М10	8,5	11

Просто так, 5/16 это то же самое, что и М8? Ну, быстрый ответ нет.

Это не одно и то же и они не взаимозаменяемы, хотя могут работать при определенных обстоятельствах. Самая важная часть — понять значение M8 и 5/16 для обозначения размера метрического винта или болта, чтобы мы могли понять, почему это не одно и то же!

Какой размер сверла мне нужен для метчика M8 1,25? Размер метчика

Размер метчика	Размер сверла
M8 x 1	7,1 мм
M8 x 1,25	6,7 мм
M9 x 0,75	8,3 мм
M9 x 1	8,1 мм

Впоследствии, какого размера сверло AQ?

Таблица размеров сверл

Размер	Десятичный эквивалент	Размер
83	0,012	8,30 мм
82	0,0125	21/64″
0,32 мм	0,0126	8,40 мм
81	0,013	В

Какое сверло следует использовать для 8 мм?

Таблица размеров метрических метчиков и сверл

Метчик	Метрическая дрель	Дрель США
6 мм x 1,0	5,2 мм	–
7 мм x 1,0	6,1 мм	15/64″
8 мм x 1,25	6,9 мм	17/64″
8 мм x 1,0	7,1 мм	–

8 мм больше, чем 5 16? 8 мм = 5/16 дюймов. 9 мм = почти 3/8 дюйма. 10 мм = чуть более 3/8 дюйма. … 18 мм = чуть более 11/16 дюйма.

Какой размер головки болта M8?

ВИНТ С ПЛОСКОЙ ГОЛОВКОЙ – МЕТРИЧЕСКИЙ

Размер	Диаметр головки	Высота головы
М8- 1,25	17,92	4,96
М10-1,50	22.40	6,20
М12-1,75	26,88	7,44
М16-2.00	33,60	8,80

Что такое зазор?

Отверстие с зазором — это отверстие в объекте, достаточно большое для того, чтобы через него проходила резьба винта или болта, но не головка винта или болта . Это позволяет шурупу проходить сквозь него, не врезая резьбу в материал.

Как узнать размер моего крана?

Диаметр резьбового сверла равен номинальному диаметру минус шаг резьбы . Используя эту простую формулу, я быстро рассчитываю надлежащие диаметры метчиковых сверл. Диаметр метчиков равен номинальному диаметру минус шаг резьбы. Например, размер сверла для резьбы 3/8-16 составляет 0,375 0,0625 (шаг) = 0,312 дюйма.

Как узнать, какой размер сверла использовать?

Диаметр просверливаемого отверстия должен быть немного меньше диаметра шурупа . Так, например, если вы используете винт 3,5 мм, используйте сверло диаметром 3 мм. Если вы используете настенные анкеры, а также шурупы, сверло и анкеры должны иметь одинаковый диаметр.

Какой размер сверла с буквой R? Сверла Letter Size

Ltr.	Диам.
О	.316
П	.323
В	.332
Р	.339

Какой размер сверла в виде буквы Q?

Связанные ответы

Размер сверла Letter

Сверло	Дюйм	мм
Н	0,302	7,67
О	0,316	8. 03
П	0,323	8.20
В	0,332	8,43

Что означает размер сверла Q?

Размер буквы Сверло с прямым хвостовиком из быстрорежущей стали – размер Q

Буквы от A до Z ( от маленького до большого ). Используется там, где требуются более точные размеры отверстий большего размера, чем числовые сверла. Идеально подходит для метчиковых сверл. 118 градусов, яркая отделка.

Какой размер сверла №29?

Чтобы нарезать винт или болт этого размера:	Используйте это сверло:	Десятичные дюймы
4–0,75 мм	3,4 мм	.1338
8-32 НЗ	#29	.1360
8-36 НФ	#29	.1360
8-40 НР	#28	.1405

Насколько глубоким должно быть пилотное отверстие?

Пилотные отверстия гарантируют, что ваш винт не сломается и древесина не треснет. Для большинства твердых пород древесины диаметр направляющего отверстия должен быть не менее 90 036, чем внутренний диаметр шурупа 9.0037 . Если шуруп имеет глубокую резьбу или древесина очень твердая, направляющее отверстие должно быть еще 1/64 дюйма.

Что такое M12 дюймов?

Размер метчика	Основной основной диаметр (мм)	Основной основной диаметр (дюйм)
M10 x 1,25	10 мм	.3937
M12 x 1,75	12 мм	.4724
M12 x 1,25	12 мм	.4724
M14 x 2	14 мм	.5512

Сколько ММ составляет четверть? Характеристики монет

Номинал	Центов	Четверть доллара
Диаметр	0,750 дюйма 190,05 мм	0,955 дюйма 24,26 мм
Толщина	1,52 мм	1,75 мм
Край	Обычная	Рид
Количество язычков	Н/Д	119

• 24 сентября 2019 г.

Что такое M8 в стандартной комплектации?

Таблица преобразования резьбы

Метрическая грубая	Метрическая точность	ЧФ/БСВ
M6 x 1	М6 х 0,75	1/4″
M8 x 1,25	M8 x 1	5/16″
M10 x 1,5	М10 х 1,25	3/8″
M12 x 1,75	М12 х 1,25	1/2″

Как узнать размер гайки и болта? Типичное эмпирическое правило. . . Используйте болты диаметром в 1,5–2,5 раза (до трех раз) больше толщины более тонкого материала, который вы скрепляете болтами . Таким образом, для материала 1/8″ диаметр 1/4″ часто является хорошим выбором болта. Для материала толщиной 1/4″ можно использовать болт 3/8″ или 1/2″.

Как считывать метрические размеры болтов?

Присмотревшись к этому описанию, давайте разберемся в его значении:

1. M = Обозначает, что застежка имеет метрический размер.
2. 10 = Номинальный диаметр в миллиметрах.
3. 1,0 = Шаг резьбы или расстояние между витками в миллиметрах.
4. 20 = Длина крепежа в миллиметрах.

Как определить, является ли болт метрическим или стандартным? Какой длины этот болт? Большинство болтов имеют довольно одинаковую длину; и это хороший способ определить, является ли болт метрическим или стандартным. Измерьте длину болта (не включая колпачок) и посмотрите, ближе ли она к доле дюйма или к миллиметру, оканчивающемуся на 5 или 0,9.0005

Не забудьте поделиться этим постом!

m8 X 1,25 Метчик-пробка из быстрорежущей стали и набор сверл из быстрорежущей стали 6,75 мм, Qualtech | POUM8X1.25

Артикул:

POUM8X1.25

Отправка сегодня! (Заказ до 15:00 по восточноевропейскому стандартному времени с понедельника по пятницу)

Список цен: $10,20

В настоящее время: Цена: 5,51 доллара США.

(Вы сэкономили 4,69 доллара США)

Список цен: $10,20

В настоящее время: Цена: 5,51 доллара США.

(Вы сэкономили 4,69 доллара США)

Артикул:

POUM8X1.25

Марка

Квалтек

СКП:

8878612

MPN:

25″> POUM8X1.25

Наличие:

Отправка сегодня! (Заказ до 15:00 по восточноевропейскому стандартному времени с понедельника по пятницу)

БЕСПЛАТНАЯ двухдневная доставка при заказе на сумму более 100 долларов США

Часто покупают вместе:

• Описание
• Характеристики продукта
• Видео

Описание

m8 X 1,25 метчик-пробка из быстрорежущей стали и набор сверл из быстрорежущей стали 6,75 мм

• Набор ручных метчиков и сверл поставляется в удобном для обслуживания пластиковом чехле
• Набор содержит один ручной метчик-пробку из быстрорежущей стали и подходящий размер Сверло из быстрорежущей стали с черным оксидом
• Ручные метчики являются наиболее универсальными метчиками для ручного использования. Они предназначены для использования при обычном машинном нарезании резьбы. Ручные метчики также подходят для нарезания резьбы в подавляющем большинстве материалов в сквозных или глухих отверстиях.
• Ручные метчики из быстрорежущей стали можно использовать для нарезания новой резьбы или повторной нарезки поврежденной резьбы.
• Сверла из быстрорежущей стали с черным оксидом — это надежные сверла общего назначения, предназначенные для работы с широким спектром материалов из семейств железа и стали. сверления и обработаны износостойким черным оксидом

View AllClose

Характеристики продукта

Размер:	м8 x 1,25
Материал:	Быстрорежущая сталь
Шт. в наборе:	2
Размер крана:	м8
Резьбы на дюйм:	1,25
Метчик Количество канавок:	4
Длина резьбы:	1-1/8
Общая длина:	2-23/32
Размер хвостовика:	0,276
Соответствующее сверло:	6,9 мм
Ограничение диаметра шага:	Д3
Тип канавки:	Прямой
Резьба с фаской:	от 3 до 5

Просмотреть всеЗакрыть

Видео

• Метчики от Drill America

  Метчики

  от Drill America www. DrillAmerica.net Расшифровка видео…

Посмотреть всеЗакрыть

Жители Калифорнии: см. Предложение 65, информация

.

Стоковые фотографии иногда используются для представления нескольких размеров в категории. Товар, который вы получите, будет соответствовать описанию.

• сопутствующие товары

Сопутствующие товары

Добавить в корзину

Быстрый просмотр

M8 x 1,25 Метчик-пробка из быстрорежущей стали с 4 канавками, Qualtech

Qualtech

Список цен: $7,38

В настоящее время: Цена: $3,99

Метчик с 4 канавками из быстрорежущей стали m8 x 1,25 Используется для нарезания новой резьбы или повторной нарезки поврежденной и/или заклинившей резьбы. Ручные метчики являются наиболее универсальными метчиками для ручного использования. Ручные метчики популярны для использования в…

ДВТП8С1,25

Добавить в корзину

Быстрый просмотр

M8 x 1,25 Метчик из быстрорежущей стали с 4 канавками, Tap America

Tap America

Список цен: $13,09

В настоящее время: Цена: 7,07 долларов США.

Метчик с 4 канавками из быстрорежущей стали m8 x 1,25 Используется для нарезания новой резьбы или повторной нарезки поврежденной и/или заклинившей резьбы. Ручные метчики являются наиболее универсальными метчиками для ручного использования. Ручные метчики популярны для использования в…

Т/АП8С1.25

Добавить в корзину

Быстрый просмотр

Метчик-пробка m8 X 1 из быстрорежущей стали и набор сверл из быстрорежущей стали 7,00 мм, Qualtech

Qualtech

Список цен: $10,20

В настоящее время: Цена: 5,51 доллара США.

M8 X 1 метчик-пробка из быстрорежущей стали и набор сверл из быстрорежущей стали 7,00 мм. Набор ручных метчиков и сверл поставляется в удобном для обслуживания пластиковом мешочке. Набор содержит один ручной метчик-пробку из быстрорежущей стали и. ..

POUM8X1

Добавить в корзину

Быстрый просмотр

Метчик-пробка из быстрорежущей стали m23 x 1,25 и набор сверл с хвостовиком 55/64 дюйма из быстрорежущей стали с хвостовиком 1/2 дюйма, Qualtech

Qualtech

Список цен: $115,73

В настоящее время: Цена: $62,49

M23 x 1,25 Метчик-пробка из быстрорежущей стали и набор сверл из быстрорежущей стали 55/64 дюйма Набор ручных метчиков и сверл поставляется в удобном для обслуживания пластиковом мешочке. Набор содержит один ручной метчик-пробку из быстрорежущей стали и соответствующий.
