Самодельная циркулярная пила вещь на хозяйстве не настолько уж редчайшая и, непременно, нужная. Сделать ее конечно, имея только исходные способности работы по металлу, адаптированный под верстак стол и аккуратность.

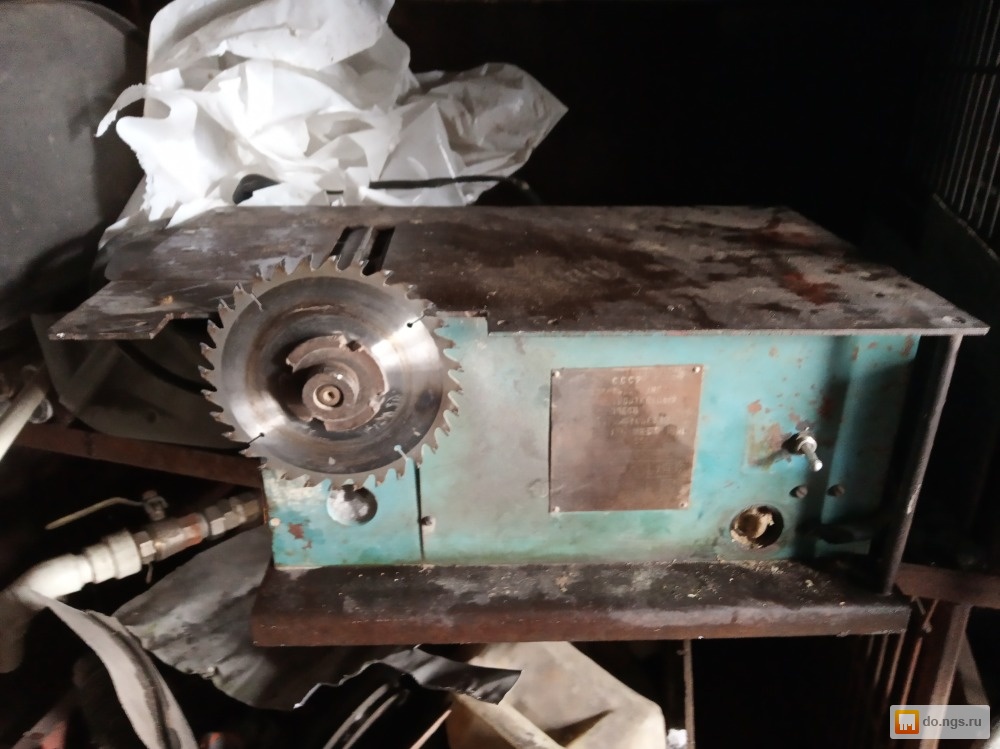

Циркулярный станок с электродвигателем 1,1 кВт 3000 об\мин

Циркулярная пила самостоятельно имеет смысл, если у Вас уже конечно некий задел сведениям: кусочки железного уголка, профильной прямоугольной трубы и, в особенности, движок. Как еще его называют угловая дрель («болгарка»). Мотор есть вариант присмотреть б/у на «железном» рынке, там они не уникальность.

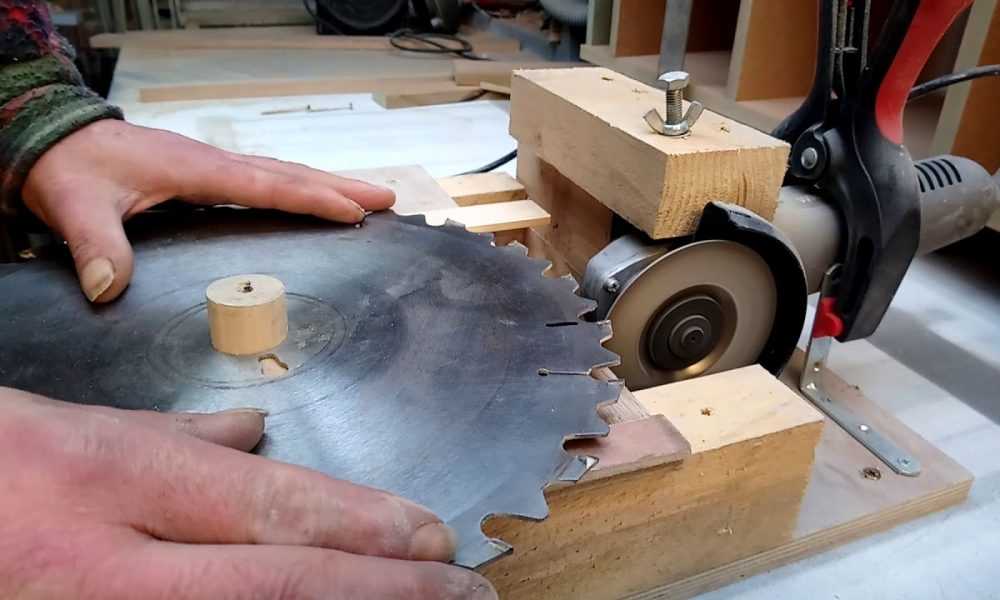

Ручная циркулярная пила своими силами намного проще выходит, если на хозяйстве уже конечно болгарка. Довольно внести всего два обычных усовершенствования: скользящий упор и осевую ручку.

Скользящий упор – два кусочка маленького железного уголка, расположенных по оба государства от рабочего органа: диска с зубьями, установленного заместо абразивного круга. Зазор – 3-4 мм с каждой стороны. Горизонтальные кромки уголков необходимо закруглить снизу, чтоб не цеплялись за обрабатываемую деталь. Уголки необходимо соединить поперечными связями впереди и сзади. Для этой цели вам подходят болты с гайками, а подходящий зазор даст пакет шайб.

На корпус болгарки надеваем хомут из железной ленты; винтообразная стяжка хомута размещается снизу. К ней агрессивно крепится сложенная в два раза полоса жести или оцинковки с отверстием под задний болт скользящего упора. Таким макаром упор закрепляется сзади. Конечно хомут с задней стойкой упора выполнить как единое, увы толщина полосы металла одновременно обязана быть более 1 – 1,5 мм. Перекладывая обеспечивающие зазор шайбы, достигают схожих зазоров меж рабочим органом и боковинами упора.

В корпусе редуктора болгарки делаем два — четыре отверстия с резьбой под маленькие болты (М3 – М5). Редуктор необходимо поначалу разобрать и найти по месту, где можно сверлить. Отверстия эти необходимы, чтоб прикрепить самодельную осевую ручку. С применением штатной боковой ручки болгарки сделать ровненький пропил будет тяжело даже на физическом уровне крепкому мужчине со стойкими трудовыми способностями.

READ Казаков ю в сварка и резка металлов

Осевую ручку исполняем из железной трубки как еще его называют прута в облике направленного ввысь вперед рога или поперечной скобы шириной в ладонь с неким припасом. Концы, которыми она будет крепиться к редуктору, НЕ расплескиваем и сверлим у них отверстия под крепежные болты. Если крепежные концы расплескать, ручка будет гнуться от усилий в свое время работы.

Если ручка в облике рога, далекий его конец расплескиваем в горизонтальной плоскости и сверлим в персональном компьютере отверстие под ось 4-6 мм с припасом, т.е. 6-10 мм. Если ручка – скоба, под ней, в те же отверстия в редукторе, крепим торчащий вперед кусочек прута иначе говоря трубки, а конец его расплескиваем и сверлим здесь отверстие, как обозначено выше. Очевидно, меж прутом и скобой будет достаточное для удобства работы расстояние – 100-150 мм.

Сейчас берем кусочек железного прута 4-6 мм. Это будет регулировочная штанга. Один ее конец изгибаем типа петли, немного расплескиваем и отверстие досверливаем под фронтальный болт упора. Подбирая шайбы на фронтальном конце упора, добиваемся равномерной ширины зазора на всей его длине. При штанге 6 мм пригодятся, вероятнее всего, только две тонкие шайбы, по одной с каждой стороны.

Стационарный станок

Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.

Читать также: Аккумуляторы для шуруповерта калибр 18 вольт

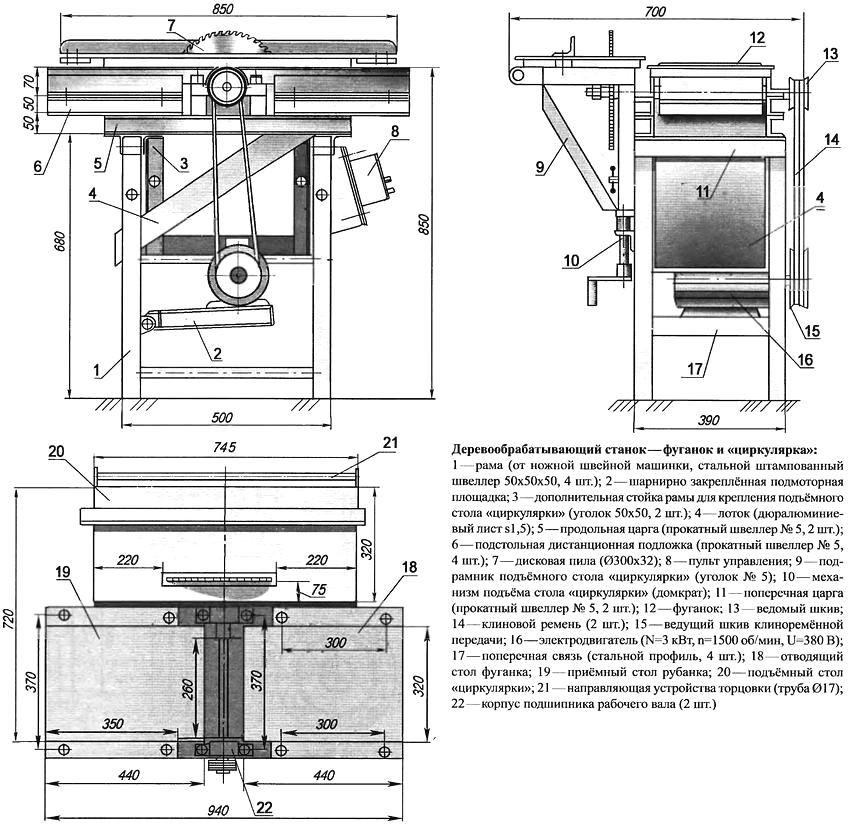

Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.

Станина

Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.

Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.

Столешница

Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.

В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.

На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.

Мотор

Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.

При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.

Передача вращения

Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.

Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.

Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.

Что представляет собой торцевая пила

Торцовки представляют собой механизм с режущим диском, предназначенный для распиливания деревянных и композитных материалов под прямым или другим необходимым углом. Предназначены для работы на ровной поверхности. Допускается переносить и устанавливать на временно оборудованном рабочем месте. Своим видом напоминают станки для резки труб, арматуры, камня.

Существует несколько видов торцевых пил:

Маятниковая — горизонтальная станина с поворотным кругом. С обратной стороны круга прикреплён рычаг (маятник), из-за которого и получила своё название. На этом рычаге и крепится распиловочный диск. Заготовки подаются вдоль направляющей планки. Чтобы сделать пропил рычаг с крутящимся диском утапливается в доску.

Комбинированная — всё то же самое. Благодаря шарнирам добавлена возможность поворота рычага относительно горизонтальной плоскости.

С горизонтальным ходом. Напоминает маятниковую, но позволяет пилить более широкие детали за счёт перемещения механизма с вращающимся диском по полозьям вперёд и назад.

Как дополнение ко всем торцовкам прилагается:

мешок для сбора пыли;
лазерная подсветка;
патрубок для подсоединения пылесоса.

Установка двигателя

Чтобы сделать самодельный циркулярку, необходимо заранее продумать, с помощью какого устройства усилие от мотора будет передаваться режущему диску. Небольшое по размеру оборудование можно разместить непосредственно на оси двигателя. Однако это не лучшим образом отразится на мощности циркулярки

, изготовленной своими руками.

В качестве такого передающего механизма, без которого невозможна работа любой циркулярной пилы, может выступить обычный велосипедный шпиндель. Так нередко называют корпус, в котором находится вал с подшипниками. Чтобы срезать его с велосипеда, вы можете воспользоваться ножовкой. При этом звездочка вам не пригодится, так как в этом случае ее лучше всего взять от двигателя Д6 или Д8. Для того чтобы эта звездочка надежно села на новый вал, вам потребуется изготовить переходную втулку. Прежде чем установить дисковую пилу на велосипедный шпиндель, необходимо убедиться в том, что она имеет нужный вам размер посадочного отверстия. Теперь, с учетом этой информации, необходимо установить величину внешнего диаметра втулки, предназначенной для переходного механизма. Втулку следует прикрепить к шпинделю сразу в нескольких местах. Далее на корпусе узла шпинделя следует закрепить пластину, толщиной не менее 5 мм.

Теперь возьмите звездочку, по размеру примерно в 2-2,5 раза больше той, что была раньше установлена на шпинделе, и установите ее на самодельной циркулярке. И в конце работы по изготовлению пилы своими руками, когда все ее детали будут хорошо закреплены, наденьте цепь и можете использовать ее по назначению.

READ Электропила Макита Или Штиль Что Выбрать

Циркулярная мини-пила: инструкция по изготовлению

Основание для мини-циркулярки

Для изготовления подобных самоделок понадобятся:

две металлические пластины;
деревянный брус;
шпиндель от велосипеда;
звездочка;
цепь.

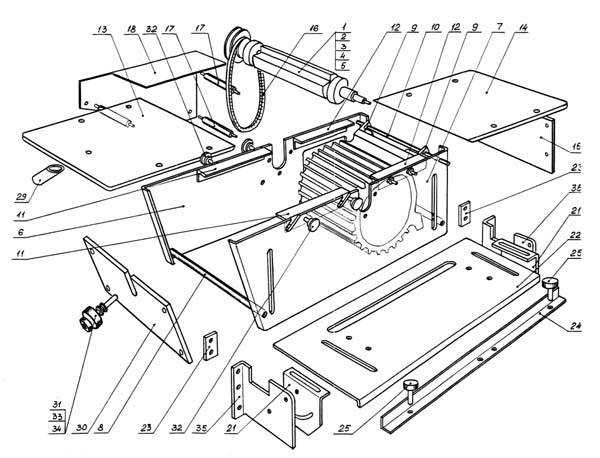

Устройство циркулярной пилы с отдельным двигателем.

Мини-циркулярка должна стоять на прочном и устойчивом столе, поскольку любое раскачивание может представлять опасность для здоровья человека и к тому же мешать нормальной работе с пилой. Прежде чем приступить к изготовлению станочка из ручной циркулярной пилы, необходимо сделать специальный стол. В этом случае в качестве станины можно использовать металлические козлы и обычный старый кухонный стол. Для начала вам потребуется соединить козлы друг с другом широкой деревянной доской толщиной не менее 50 мм, а затем закрепить на этом основании кухонный стол.

Читать также: Сварочные приспособления и механизмы

Саму столешницу вы сможете изготовить из двух металлических (лучше всего стальных) пластин с сечением около 4 мм. Кроме того, с этой целью вы можете воспользоваться и толстыми деревянными брусками.

Важно не забыть оставить между металлическими листами небольшой зазор, размер которого обычно составляет 10-12 мм.

При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы. Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы.

Установка двигателя

Как выбирать торцовку

Подбирается электрический распиливающий инструмент исходя из своих потребностей. Но лучше всего, конечно, будет такой, у которого мощность не менее 1.5 кВт.

Исходя из мощности можно подобрать и режущий диск. Чем мощнее станочек, тем больший диск на него можно установить. Самым распространённым считается диск размером 250 мм в диаметре.

Немаловажный фактор — это число оборотов вращения диска. Даже на производстве применяются станки от 4000 об/мин. Также и выбирая для себя, обращайте внимание на то, чтобы в паспорте было указано 4500 об/мин.

Следующим моментом можно назвать тип двигателя. Двигатели могут быть асинхронные и коллекторные. Первый из них работает бесшумно и служит дольше. Но беда в том, что встречается он не на всех моделях. Второй же тип двигателя заставит часто менять щётки, но зато с ним цена будет дешевле.

Далее посмотрите на конструкцию в целом и систему поворотов в частности. Каждое изменение угла должно надёжно фиксироваться.

И последним в выборе, но не менее важным фактором является безопасность. Кожух должен надёжно закрывать диск. Посмотрите как устроен выброс опилок. Станочек должен быть оснащён системой защиты от перегревов и заклинивания диска.

циркулярка с двигателем 1,5 kw на 1500 об/мин 220 вольт

Большая самодельная циркулярная пила

При изготовлении рамы для верхней части пилы лучше всего использовать металлический уголок шириной 25 мм. При этом прямоугольник, который будет представлять собой каркас верхней части самодельной циркулярки

, должен иметь размеры 600х400 мм. Далее в углах этого четырехугольника привариваются четыре трубы, диаметр которых должен равняться 17 мм, а высота составлять примерно 2,2 м.

Как сделать мини циркулярную пилу 12 В

При моделировании требуется миниатюрный электроинструмент, являющийся большой редкостью. В связи с этим его приходится делать самостоятельно, используя универсальные комплекты деталей с AliExpress. Примером применения таких заводских заготовок может быть изготовление ручной мини циркулярной пилы.

Материалы:

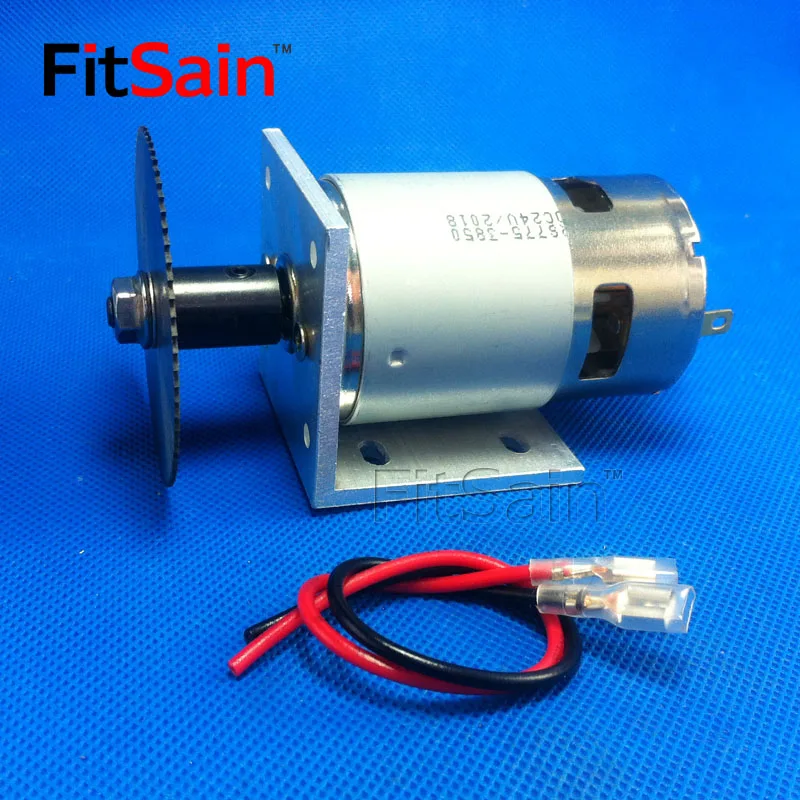

двигатель 775 DC – http://ali.pub/3xhgtm
шпиндель для самодельной модельной циркулярки в сборе – http://ali.pub/4kgmn7
зубчатый шкив;
приводной ремень;
канализационные трубы 32 мм и 50 мм;
колена 90 градусов для трубы 32 мм – 2 шт.;
колено 90 градусов для трубы 110 мм;
фанера;
суперклей;
циркулярный диск 110 мм;
аккумулятор.

Главные детали, такие как двигатель 775 DC, шпиндель с зажимом для циркулярного диска, приводной ремень и шкив можно заказать – http://ali.pub/4kgmr3. Остальные материалы продаются в хозмаге.

Изготовление мини циркулярки

На шпиндель устанавливаются шкив и зажим для циркулярного диска.

Затем он прикручивается винтами к фанерному основанию. Под его подошву нужно подложить подставку, чтобы вал был немного приподнят.

Из канализационной трубы 50 мм изготавливается корпус для двигателя.

Для этого берется ее отрезок равный длине мотора без вала. Также небольшой отрезок трубы разрезается вдоль, нагревается и выравнивается в пластину. Из нее делается заглушка для кожуха. Она приклеивается на торец трубы суперклеем. Перед этим в ней делается отверстие под вал мотора и его крепление. Для удобства сначала к заглушке прокручивается двигатель, а потом уже она приклеивается на трубу.

К контактам мотора припаиваются провода и выводятся через боковое отверстие в корпусе. Затем труба с двигателем заклеивается заглушкой и на обратной стороне.

К корпусу мотора приклеивается деревянная подставка. Чтобы клей держал надежней, его нужно сверху посыпать содой или опилками. Подставка с мотором приклеивается на фанеру со шпинделем. Она размещается так, чтобы получить достаточное натяжение приводного ремня накинутого на шкивы двигателя и шпинделя.

Чтобы увеличить жесткость конструкции, нужно вклеить распорку между шпинделем и мотором. И

з раструба колена под трубу 110 мм вырезается защита для диска. Она приклеивается к фанере и кожуху двигателя.

Ручка пилы изготавливается из 2-х колен и согнутой дугой канализационной трубы 32 мм. Один ее конец приклеивается на распорку между мотором и шпинделем, а второй на подошву из фанеры.

Для использования пилы нужно подсоединить ее двигатель длинным проводом к аккумулятору или блоку питания. Для удобства на провод можно установить выключатель.

Нужно учесть, что если циркулярка будет включаться надолго, то стоит просверлить вентиляционные отверстия в кожухе двигателя для его охлаждения. Что касается использования суперклея для соединения деталей, то он в сочетании с посыпкой опилками или содой держит достаточно крепко. Если такая жесткость соединения покажется недостаточной, то при сборке можно делать крепление саморезами и винтами, что будет дольше и сложнее.
