Все, что нужно знать о сварочном кабеле КГ

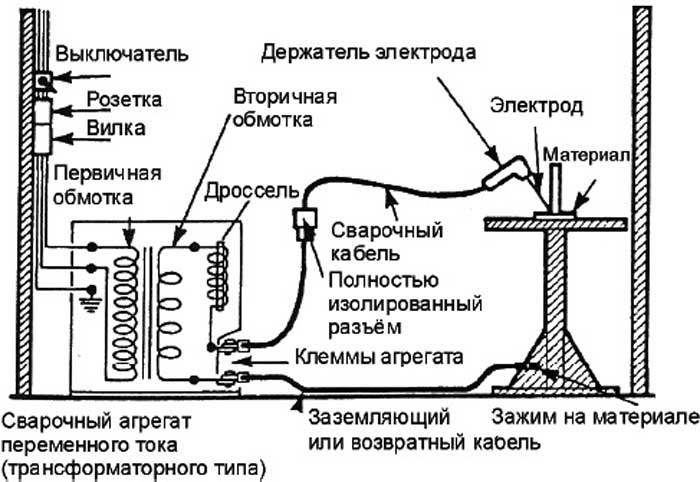

Аппарат инверторной сварки оснащают тремя кабелями: один для подключения питания, второй на «землю», третий на (держатель) электрод. Здесь может применяться непосредственно сварочный кабель. Но нередко его заменяют проводом со схожими характеристиками. Это кабель КГ (Кабель гибкий), обладающий рядом особенностей и преимуществ в отношении использования на сварочном аппарате.



Что такое сварочный кабель и для чего его используют

Сварочный кабель КГ — это разновидность кабеля для сварочного аппарата. Аббревиатура КГ расшифровывается очень просто — «кабель гибкий». Это наиболее распространенный вариант именно для сварки. Как кабель для сварочного аппарата он должен отвечать нескольким требованиям:

• Обеспечивать минимальные потери при проведении тока.
• Иметь длину, толщину и вес, обеспечивающие удобство при работе: Обеспечивать изоляцию проводящей части от влияния внешних факторов.
• Обладать высокой износостойкостью, устойчивостью к механическому воздействию.
• Не менять или минимально менять свои свойства под влиянием разных температур.

Для чего необходим сварочный кабель

Кабель КГ выполняет все основные функции, возлагаемый на сварочный кабель:

• подключение аппарата к сети 220 или 380 В;
• присоединение держателя электродов и массы.

Почему так важно использовать качественный сварочный кабель

При поломке сварочного аппарата возникает множество неприятностей. В первую очередь приостанавливаются важные работы, без выполнения которых нельзя приступить к следующим этапа и процессам. Сварочный кабель — одно из уязвимых мест, с которыми могут быть связаны поломки. Поэтому очень важно тщательно подойти к выбору проводника. Это важно, поскольку:

• От кабеля зависит безопасность работ.
• Качественный проводник увеличивает срок эксплуатации оборудования.
• Правильно подобранный кабель делает работы удобными: аппарат не нужно перемещать за собой или держать на плече.
• Продуманная конструкция сварочного аппарата позволяет выполнять работы не только качественно, но и быстро, а это значит, что не будет никаких простоев.

Компания «Бонком» предлагает сварочный кабель по выгодной цене за метр. В каталоге представлен большой выбор разных марок: с количеством токопроводящих жил от 1-й до 5-ти, рассчитанных на подключение различного нестационарного оборудования (сварочные аппараты, подвесные люльки, компрессора, «Луноходы», электрокосилки, бытовые бетономешалки и т.д.). На нашем большом складе большой выбор разных проводников, поэтому вы можете приобрести их в любом количестве. «Бонком» — официальный представитель крупных производителей кабельной продукции, что гарантирует высокое качестве исполнения.



Конструкция сварочного кабеля

Кабель КГ имеет изоляцию жил из резины РТИ-1, РТИ-2-ХЛ на основе натурального и бутадиенового каучуков. Это разновидность резины обладает:

• высокой прочностью;
• хорошей пластичностью в нагретом и холодном состоянии.

Оболочка кабеля выполнена из резины марки РТИ-1, а круглые токопроводящие жилы — в многопроволочном исполнении 5-го класса гибкости. Допустимая температура нагрева токопроводящих жил до +75 °С. используют именно такие кабели, поскольку они обладают в 7 раз меньшим удельным сопротивлением. Это и объясняет меньший нагрев, чем в случае с алюминием. Кроме того, медь лучше гнется.

Виды сварочного кабеля

В зависимости от условий эксплуатации можно выбрать определенную модификацию кабеля КГ:

• КГ-ХЛ. Холодное климатическое исполнение кабеля. Минимальная температура его эксплуатации — -60 °С.
• КГ-Т. Тропическое климатическое исполнение кабеля. Обладает стойкостью к плесени и грибкам. Минимальная эксплуатационная температура здесь составляет -10 °С.

Одножильные кабели, например, 1х16 включает систему медных проволок с гибкой, но прочной оболочкой. Они особенно широко распространены в применении для сварочного полуавтомата Ресанта, применяемого в бытовых условиях. Здесь цифра 1 в маркировке означает – одножильный. Подобное исполнение обеспечивает меньший нагрев и более быструю подачу напряжения от источника на держатель.

В многожильных кабелях объединяют несколько медных жил под одной оболочкой, что удобно для подключения разнообразного оборудования. Например, КГ 5х16 с 5 отдельными медными жилами. Такими проводниками чаще оборудуют промышленные установки.



Советы по выбору сварочного кабеля

Чтобы купить сварочный кабель, необходимо серьезно подойти к его выбору, учтя следующие параметры:

• длину,
• площадь поперечного сечения,
• исполнение оболочки.

От этих параметров зависит безопасность работ и качество исполнения швов. Самым удобным и распространенным считается сварочный кабель КГ длиной 2-3 м. Именно таким проводником комплектуются большинство бытовых сварочных аппаратов.

Как выбрать сечение сварочного кабеля

Выбирая сечение сварочного кабеля, нужно учитывать мощность аппарата и тип используемого тока. Здесь очень важно подбирать проводник так, чтобы в процессе эксплуатации он не работал в условиях максимальной нагрузки. Оптимальный вариант — поделить расчетную нагрузку пополам. Если кабель рассчитан на 10 кВт, то он будет оптимальным для инвертора с потребляемой мощностью в 2 раза меньше — 5 кВт.

При возрастании силы тока должно увеличиваться сечение проводника. К примеру, если сила тока 120-150 А подойдет КГ 1х10(1х16), то для 200-250 А необходимо уже КГ 1х25(1х35). Очень важно помнить, что при меньшем чем нужно сечении кабель будет перегреваться и плавиться.

Определение длины кабеля

Цена сварочного кабеля напрямую зависит от его длины (L). Ее оптимальное значение можно вычислить по формуле:

L = S/K,

где S — площадь поперечного сечения в мм², K — коэффициент. Последний вычисляют по формуле:

K = I/100,

где I — максимальный сварочный ток аппарата. Отсюда длина проводника:

L = S · 100/I.

Если для примера взять ток 160 А и проводник 1х25 мм², то длина сварочного кабеля составит:

L = 25 · 100/160 = 15,625 м.

Полученное значение делят на держатель и массу, к примеру, 5 и 10 м. При использовании кабеля 20 м сила тока из аппарата понижается до 120 А, а еще увеличивается вес оборудования, что сказывается на удобстве его перемещения.

Важные вопросы по эксплуатации сварочного кабеля

Подключение кабеля всегда должно осуществляться с соблюдением полярности выводов, зажим «земля» – на землю, зажим «держатель» – электрод. При работе с аппаратом сварки могут возникать 2 проблемы:

• Короткие проводники вызывают дискомфорт в работе, а носить инвертор на плече неудобно из-за большого веса.
• При жестко подключенных кабелях приходится перемещать массивный блок, что достаточно неудобно.

Чтобы решить сразу обе проблемы, можно прибегнуть к увеличению длины кабеля. Для этого можно использовать соединители: разъемы, штекеры и клеммы.

Здесь достаточно соблюдать одно правило — при увеличении длины на 1 м увеличивать толщину на 40-50%. Это необходимо, чтобы не получилось слишком большое сопротивление, которое приведет к нагреву и плохому управлению аппаратом. Попытки справиться с этим путем повышения тока заставляют работать инвертор в режиме перегрузки, что сокращает срок его эксплуатации.

Важно! Гибкий сварочный кабель нельзя использовать для перемещения аппарата посредством волочения или подъема. Здесь высока вероятность повреждения оболочки, что в последствии может привести к поражению электротоком сварщика или третьих лиц.

назад

особенности, главные требования, типы сварочных проводов

Сварочный кабель предназначен для применения в качестве соединяющего звена в специальных электрических держателях с источником тока. Для высокоэффективного выполнения этой функции к кабелю имеется ряд требований, его подбирают в соответствии с рядом параметров, среди которых общая длина оборудования, площадь поперечных сечений, возможные перепады напряжение и другие.

• Главные требования к сварочным проводам
• Марки кабеля и их маркировка
• Сечение электропроводников
• Типы современных сварочных проводов

Главные требования к сварочным проводам

Провода для сварочного аппарата должны быть гибкими для быстрого изменения положения в пространстве, после того как перемещается рабочий, занимающийся сварочными работами. Они производятся из меди, изоляция — гибкий и прочный изоляционный материал, стойкий к влаге и маслам. В большинстве случаев речь идет о специальной резиновой изоляции.

Сечение кабеля для сварочного аппарата должно находиться в соответствии с максимальным уровнем тока, который может выдавать агрегат конкретной марки.

Через такие провода проходит ток большой величины, поэтому требования к электробезопасности на высоком уровне.

Кабеля могут быть проложены в разных условиях окружающей среды, потому должны обладать устойчивостью к ударам, разрывам, агрессивным воздействиям различных химических веществ. Их оплетка — полимерная, она не допускает оголений токоведущих частей защищая работающего от поражений током большой силы. Хранение осуществляется в смотанном виде, он должен легко выдерживать многократные сматывания и разматывания без повреждений изоляционного слоя. Сечение электрокабелей должно выдерживать токовые нагрузки, выдаваемый сварочными аппаратами.

Чтобы обеспечить токозащищенность работника, имеется изоляция из прочной шланговой резины, иногда она дополняется несколькими слоями полимерной пленки для предотвращения слипания жил с оболочкой.

Марки кабеля и их маркировка

На современном рынке можно найти большое количество сварочных кабелей с разными техническими параметрами. Но большинство марок объединены в единую номенклатуру. Главные типы проводников следующие:

• Провода одножильные — медная токоведущая жила с высокими токопроводящими свойствами. Ими оснащают переносные агрегаты.
• Провода двухжильные — две медные (могут использоваться и другие сплавы) жилы, представлены в виде катода и анода, что позволяет проводить импульсную сварку, резать металлы.
• Провода трехжильные — применяются в аппаратах, посредством которых проводится автоматическая сварка (сваривание трубопроводов), а также в случаях, когда не обойтись без струйной сварки для получения идеально ровных швов.

Маркировка осуществляется с помощью букв: КС — кабель сварочный, цифры обозначают количество жил, П — полимерная защита, ВЧ (П, П) — высокочастотный ток (может быть переменным или постоянным).

Кроме вышеуказанной классификации, шнуры могут разделяться на две категории:

• Устойчивые к холодам, с полимерным покрытием. Изоляционный слой не растрескивается, защитные свойства не снижаются под воздействием низких температур.
• Септические электрокабеля с устойчивостью к высоким температурам, они могут использоваться при +50 градусов Цельсия и выше.

Обычные проводники использовать в условиях жаркого климата не рекомендуется, ведь существует опасность разрывов изоляции даже при незначительных натяжениях, токоведущая часть оголяется и повышается вероятность получения электротравмы.

Сечение электропроводников

Показатель сечения зависит от сечения каждой из жил и их общего количества. Проводники с большим поперечным сечением жил используются в аппаратах автоматического типа, где для качественной работы требуется высокое напряжение.

Полную номенклатуру сечений, расчетную массу, уровень выдерживаемого тока заносят в специальные каталоги, с помощью которых можно с легкостью подобрать провода для проведения сварочных работ разной сложности, для аппаратов различных типов.

Неправильный выбор электропроводника может привести к короткому замыканию, оборудование выйдет из строя или полностью перегорит устройство, контролирующее уровень подачи тока.

Типы современных сварочных проводов

Самая распространенная марка — К. Г. Могут использоваться при разных температурных показателях. Но для Крайнего Севера есть отдельный спецкабель, граничная допустимая температура — до -60 градусов Цельсия (КГ-ХЛ), эластичный каучук — главный изоляционный компонент.

КГ-Т можно брать для тропического климата, марка выдерживает до +85 градусов.

Продукция с маркировкой КОГ1 имеет повышенную гибкость, что дает возможность часто менять рабочее положение, обеспечивая комфортность работы, равномерно прогревая свариваемые детали.

В зонах с повышенной пожароопасностью используются проводники КГН с негорючей изоляцией.

Какой сварочный провод вам подходит?

Сварка — это высококвалифицированная работа, для которой требуются специальные инструменты — далеко не то, чему вы можете научиться на практике, из-за технических знаний, необходимых для безопасного и чистого выполнения задачи. Внимательность и внимательность, необходимые для практики сварки, также относятся к оборудованию, используемому для выполнения работы, например к размеру и качеству используемого вами сварочного кабеля. Таким образом, стоит убедиться, что вы получаете правильное оборудование для выполнения работы.

Мы создали это руководство, чтобы предоставить вам подробную информацию и уверенность, необходимые для выбора подходящего сварочного кабеля для ваших целей.

Что такое сварочный провод?

Сварочный кабель — это заключенный в оболочку кабель из многожильного провода, используемый для проведения электричества и питания электрода от аппарата для дуговой сварки. Дуговая сварка, также известная как сварка стержнем, представляет собой процесс, используемый для сплавления одного куска металла с другим, а сварочные кабели представляют собой силовой канал между сварочным аппаратом и электродом, который выполняет волшебство.

Дуговая сварка является лишь одним из нескольких различных методов сварки, так как родовое наследие этого ремесла восходит к кузнице древних времен. Традиционная кузнечная сварка по-прежнему является эффективным способом плавления металлов, но этот процесс сложен и требует еще более высокого уровня квалификации, чтобы работать хорошо, чем дуговая сварка или другие стандартные методы, используемые сегодня. Дуговая сварка предполагает использование электрических дуг, которые создают высокую температуру для плавления металлов в жидкость. После соединения эти металлы охлаждаются до твердого состояния.

Другие распространенные виды сварки включают лазерную сварку, электронно-лучевую сварку и электрошлаковую сварку, но дуговая сварка является наиболее распространенным методом, применяемым сегодня. Некоторые из различных форм дуговой сварки включают:

• сварка MIG или дуговая сварка металлическим газом
• Сварка стержнем или дуговая сварка металлическим электродом в среде защитного газа
• Дуговая сварка порошковой проволокой
• Сварка ВИГ или дуговая сварка вольфрамовым электродом

Из чего сделаны сварочные провода?

Сварочный провод состоит из медных проволочных жил различного размера, окруженных резиновой изоляцией и непроводящей оболочкой из неопрена или мономера этилен-пропилен-диен для обеспечения повышенной прочности.

Существует также новый тип сварочных проводов, изготовленный из алюминиевых нитей, которые легче и дешевле медных сварочных проводов. Однако алюминий уступает меди в своей способности проводить электричество, поэтому для создания достаточного заряда требуется больше алюминия. В результате сварочный провод с алюминиевой жилой должен быть как минимум на один размер больше, чем провод с медной жилой, чтобы быть эффективным.

Изоляция сварочного провода защищает медные или алюминиевые жилы от воздействия, а непроводящий кожух обеспечивает дополнительную резервную защиту. По своей конструкции изоляция и оболочка выдерживают пламя, жир, удары, масла, острые кромки и искры, чтобы обеспечить работоспособность внутренних жил и избежать опасных инцидентов с оголенным проводом.

Кроме того, сварочный кабель должен быть достаточно прочным и гибким, чтобы выдерживать ежедневное волочение по цеху, сварочным швам и другим шероховатым поверхностям. Хотя изоляция и оболочка делают кабель прочным, его гибкость зависит от размера каждой медной или алюминиевой жилы. Как правило, меньшие жилы означают более гибкий кабель, но в некоторых ситуациях необходимы более крупные жилы.

Существуют ли различные типы сварочных тросов?

Существует два основных типа сварочных жил, известных как класс K и класс M.

Сварочный провод класса K имеет размер проволоки 30 по американскому калибру. Оболочка на поводке класса K обычно бывает более темных цветов, например, черного или красного. Провода класса K также являются наиболее распространенным типом сварочного кабеля, с которым вы столкнетесь.

С другой стороны, сварочные провода класса M используют жилы 34 AWG, что обеспечивает повышенную прочность и гибкость. Помните, что при использовании калибров большое число соответствует малому диаметру, поэтому нити класса M значительно тоньше, чем нити класса K. Провода класса M обычно имеют более яркую оболочку и, как правило, стоят дороже, чем жилы класса K.

Какие бывают размеры сварочных проводов?

Как и жилы, сварочные провода также имеют стандартные размеры AWG. Типичные размеры сварочных проводов: 6, 4, 2, 1, 1/0 — произносится как «один-ноль» — 2/0 и 4/0 AWG.

Сварочные провода какого размера мне нужны?

Любой сварочный провод должен быть достаточно большим, чтобы выдерживать проходящий через него электрический ток, по той же причине, по которой пожарный шланг толще и тяжелее садового шланга. Если электрический ток больше, чем может выдержать провод, кабель перегреется из-за сопротивления изоляции и может привести к короткому замыканию источника питания.

Существует несколько соображений при определении размера сварочного кабеля, необходимого для вашего применения, включая следующие.

• Сила тока:   Допустимая сила тока сварочного кабеля относится к величине электрического тока, которую кабель может безопасно выдержать, и является решающим фактором при определении размера сварочного кабеля, который вам нужен. Факторами, влияющими на допустимую нагрузку сварочного кабеля, являются его сечение, длина, электрическое сопротивление, номинальная температура изоляции и аппарат, к которому он подключается.
• Цвет: Если вы используете сварочные провода разного размера в гараже или на рабочем месте, вы можете изменить цвет их оболочки, чтобы во время работы можно было быстро различать кабели. Было бы досадной ошибкой перепутать ваши провода и случайно послать через сварочный провод больший электрический ток, чем он может выдержать.
• Гибкость:  Как уже упоминалось, гибкость кабеля зависит от толщины медных или алюминиевых жил, используемых для проведения электрического тока. Можно выбрать два основных варианта: провода класса K с жилами 30-AWG и провода класса M с жилами 34-AWG. Класс K будет иметь немного большую мощность, но меньшую гибкость, в то время как для сварочных проводов класса M верно обратное. Более высокое количество прядей также повысит гибкость кабеля.
• Калибр:   Калибр вашего сварочного кабеля будет влиять на его допустимую нагрузку, поэтому вам необходимо знать, какой ток требуется кабелю, прежде чем принимать решение о сечении кабеля. Более тонкие кабели большего сечения имеют меньшую пропускную способность, но более гибкие.
• Изоляция:  Изоляция сварочного кабеля является необходимым средством защиты как жил проволоки, так и безопасности на рабочем месте. Однако он создает сопротивление электрическому току, выделяя тепло до определенного предела, прежде чем изоляция кабеля расплавится. Чем выше сопротивление изоляции, тем ниже будет допустимая нагрузка кабеля по току и температура. Большинство сварочных кабелей имеют рейтинг, указывающий максимальную температуру, которую они могут нагревать, не вызывая повреждений.
• Длина:  Наряду с сечением сварочного кабеля его длина также влияет на его допустимую нагрузку. Чем тоньше и длиннее провод, тем меньше его сила тока. Если вам не нужен длинный сварочный кабель и требуемый электрический ток не является чрезмерным, вы, вероятно, можете позволить себе отдать предпочтение гибкости и выбрать более тонкий кабель, около 6 AWG. С другой стороны, если вам нужен более длинный сварочный кабель, вам придется найти идеальный баланс между гибкостью, длиной и пропускной способностью.

Другим фактором, который необходимо учитывать при выборе изоляции и допустимой нагрузки, является тепло окружающей среды, которое связано со способностью кабеля излучать тепло. Если вы уложите несколько кабелей друг на друга, они будут нагреваться быстрее. Убедитесь, что на вашем рабочем месте нет беспорядка и оборудования, которое вы не используете. В противном случае ваш сварочный кабель может нагреться раньше, чем вы ожидаете.

Ваш сварочный кабель также будет иметь класс теплового воздействия окружающей среды, который показывает, насколько хорошо материал рассеивает тепло. Более низкий рейтинг окружающего тепла предполагает, что кабель хорошо рассеивает тепло, в то время как более высокий рейтинг снижает способность кабеля рассеивать тепло и снижает его общую допустимую нагрузку.

Некоторые вопросы, которые вы можете задать себе, чтобы определить размер и тип сварочного провода, которые вам понадобятся, включают:

• Каковы коэффициент преобразования напряжения и выходная мощность вашего сварочного трансформатора и источника питания?
• Какова общая длина вашей сварочной цепи — другими словами, весь путь, который проходит электричество от начала до конца?
• Насколько велико ваше рабочее пространство и какую его часть вы посвящаете дуговой сварке?
• Будете ли вы использовать сварочные провода разного размера на одном рабочем месте?
• Что для вас важнее всего — вместительность, долговечность или гибкость?
• Будете ли вы выполнять свою работу на промышленном рабочем месте, где сварочный кабель может подвергаться истиранию, воздействию масла, искр или воды?

Принимая во внимание все эти переменные, вы можете обратиться за профессиональным советом по рекомендуемым размерам сварочного кабеля для ваших целей. Убедитесь, что вы знаете длину своей сварочной цепи, номинальную выходную мощность и рабочий цикл, так как большинство рекомендаций по сварочному кабелю AWG зависят от этих трех измерений.

Длина сварочного контура

Чтобы определить, какая мощность потребуется вашему сварочному кабелю, измерьте общую длину электродного и рабочего кабелей и сложите эти две цифры. Электродный кабель — это ваш сварочный провод, который подает питание на электрод и крепится к электрододержателю. Напротив, рабочий кабель соединяется с рабочим зажимом, который иногда ошибочно называют заземляющим кабелем и зажимом. Эти кабели образуют полную цепь для работы системы дуговой сварки.

Номинальная выходная мощность

После измерения обоих кабелей и сложения их вместе проверьте максимальный выходной ток вашего сварочного аппарата. Это не должно быть слишком сложным, так как большинство сварочных аппаратов содержат номер в своем названии. Например, многопроцессорный сварочный аппарат Flextec 650 CE имеет максимальную номинальную мощность 650 А.

Рабочий цикл

В дополнение к номинальной выходной мощности вашего сварочного аппарата вам также необходимо знать его рабочий цикл, который представляет собой процент времени в течение 10 минут, в течение которого он может безопасно работать на номинальной выходной мощности без перегрева. Если ваша машина имеет рабочий цикл 60%, это означает, что она работает на полную мощность в течение шести из каждых 10 минут.

Какие сертификаты указывают на надежную компанию по производству сварочных кабелей?

Не все сварочные кабели прошли независимую сертификацию безопасности, что может быть тревожным сигналом. Наиболее известной организацией по сертификации сварочных кабелей является UL, LLC. Поэтому, если компания, которая производит ваш сварочный кабель, имеет сертификат UL, вы можете доверять качеству их продукции.

Другими авторитетными организациями по сертификации сварочных кабелей являются CSA, Управление по безопасности и охране труда в горнодобывающей промышленности и Директива по ограничению использования опасных веществ. Две последние сертифицирующие организации одобряют стандартные сварочные кабели, а UL и CSA — нет.

Некоторые надежные производители сварочных кабелей, которые предлагают сварочные кабели, одобренные UL, CSA, MSHA и RoHS, включают General Cable, Coleman Cable и Alpha Wire. Wesbell Wire and Cable с гордостью предлагает продукцию каждого из этих уважаемых производителей сварочных кабелей.

Найдите все необходимые сварочные провода в Wesbell Wire and Cable

Независимо от того, знаете ли вы, что вы ищете в сварочном кабеле, или вам нужна помощь в поиске сварочного кабеля, который лучше всего подходит для ваших целей, наши опытные сотрудники Wesbell Wire and Cable помогут вам. Мы будем рады помочь вам найти правильный сварочный кабель для вас!

После того, как вы приняли обоснованное решение о размере сварочного кабеля, не стесняйтесь воспользоваться нашими услугами по подготовке многожильных переносных шнуров и электронных кабелей. Мы также обеспечиваем зачистку спирали, скручивание, резку по длине, погружение в олово и сборку жгутов. Мы уделяем первостепенное внимание превосходному обслуживанию клиентов, чтобы вы могли быть более уверены в своей работе. Мы приветствуем вас, чтобы просмотреть наш выбор сварочных проводов или связаться с нами сегодня, чтобы получить дополнительную информацию о подходящем для вас размере сварочного провода!

Какой размер провода для удлинителя сварочного аппарата? 120V/240V

WelditU — это независимый сайт с поддержкой читателей, который тщательно отбирает каждый продукт. Без каких-либо дополнительных затрат для вас мы можем получить комиссию, когда вы покупаете по ссылке.

Нужно знать, какой размер провода для безопасности и производительности удлинителя сварщика?

Нет никаких сомнений в том, что легкий шнур малого размера может сорвать ваш сварочный проект. На длинных дистанциях дополнительное сопротивление может привести к расплавлению шнура, короткому замыканию и даже возгоранию.

Как минимум, можно ожидать падения напряжения, что приведет к ухудшению качества сварки и срабатыванию выключателей.

Избегайте этих проблем с помощью удлинителя сварочного аппарата , таблица . Вы быстро узнаете, какой размер проволоки может нести нагрузку для вашего сварочного аппарата — при необходимой длине удлинителя.

Таблица размеров удлинителя сварочного аппарата: калибр проволоки в зависимости от длины

Сварочные аппараты требуют номинального входного напряжения для поддержания выходной сварочной силы тока и рабочих циклов. Поэтому размер провода удлинителя должен обеспечивать минимальное падение напряжения.

Для обеспечения эффективной работы NFPA 70, Национальный электротехнический кодекс (NEC) 210.19(A)(Примечание 3) рекомендует выбирать ответвленные цепи таким образом, чтобы падение напряжения не превышало 3 процентов .

На этой диаграмме показано, какой калибр провода (AWG) будет нести полную токовую нагрузку с падением напряжения менее 3% .

Входной блок питания		Длина удлинительного шнура
Сила тока	Напряжение	25 футов	50 футов	75 футов	100 футов
15А	120 В	12 АВГ	12 АВГ	10 AWG	8 АВГ
20А	120 В	10 AWG	10 AWG	8 АВГ	8 АВГ
30А	120/240 В	8 АВГ	8 АВГ	8 АВГ	6 АВГ
40А	240 В	6 АВГ	6 АВГ	6 АВГ	6 АВГ
50А	240 В	6 АВГ	6 АВГ	6 АВГ	6 АВГ

Реклама

Предположения по выбору длины удлинителя сварочного аппарата

Для расчета максимального падения напряжения на 3% при однофазной сети 120/240 В я использовал коэффициент мощности 1 при температуре окружающей среды. 78-86℉.

Базовые калькуляторы напряжения не учитывают уникальное использование и свойства удлинителей. Для получения точных результатов нам необходимо внести дополнительные корректировки.

Поскольку в большинстве готовых шнуров используются медные жилы с изоляцией 60 ℃, я использовал это в расчетах.

Благодаря толстому защитному покрытию сверхпрочные удлинители выделяют больше тепла, чем обычные кабелепроводы, поэтому я учел это. максимальный ток без превышения его температурного рейтинга.

Источники: NFPA 70, Национальный электротехнический кодекс, таблица 310.15(B)(16-17), NEC, глава 9, таблица 9. десятилетия.

Хотя в приведенной выше таблице указаны провода минимального сечения, которые можно использовать для определенной силы тока и расстояния, вы можете выбрать более тяжелый шнур. Вы получите меньшее падение напряжения и сможете модернизировать свой сварочный аппарат, не покупая новый шнур.

Готовые удлинители

Для сварщиков на 120 В этот шнур калибра 10 выдерживает 20 ампер на расстоянии до 50 футов.

А вот качественный 25-футовый удлинитель для небольших сварочных аппаратов на 240 В.

Кабельные оболочки с кодом «W» подходят для использования вне помещений. Но обозначение «Т» на их куртках указывает на покрытие из термопласта (ПВХ). Несмотря на долговечность, покрытие из ПВХ теряет гибкость при низких температурах и разрушается при высоких температурах.

Готовые сверхпрочные шнуры 6 калибра трудно найти. Но у владельцев сварочных аппаратов на 40–50 ампер есть еще один вариант — сделать собственный удлинитель для сварочного аппарата.

[Обновление: этот 50-футовый удлинитель для сварки представляет собой настоящий провод 50 А, 6-го калибра с высококачественной оболочкой SOOW и литыми вилками за то, что вы заплатили бы только за провод.]

Реклама

Соберите удлинитель с проводом, размер которого соответствует вашим спецификациям

Используйте кабель и разъемы SOOW, чтобы сделать настоящий сварочный удлинитель для тяжелых условий эксплуатации. Мало того, что вы можете получить это в проводе 6-го калибра с 90 ℃, но он заключен в термореактивную резиновую оболочку премиум-класса.

Этот шнур можно увидеть на первоклассных электроинструментах. Он прочный, атмосферостойкий и маслостойкий (как оболочка, так и внутренние провода).

Что мне нравится, так это простота обращения с этим шнуром. Даже при минусовой температуре этот шнур не становится жестким и не берет комплект, а всегда ложится ровно на пол.

Почему важно знать размер провода и силу тока

Сварщики должны преобразовывать маломощную входную мощность в большую выходную мощность, необходимую для сварки. Обычному сварочному аппарату MIG на 110 В требуется входная мощность 20 ампер для получения пикового выходного сигнала 140 ампер. Это 7-кратное увеличение силы тока и показывает, почему сварщикам нужен каждый бит доступного напряжения.

Существует прямая зависимость между длиной кабеля, силой тока и сечением провода.

Провод большего сечения (диаметра) переносит ток на большее расстояние без сопротивления, снижающего напряжение, и нагрева. Удлинительный шнур правильного размера позволяет вашему сварочному аппарату работать должным образом без отключение автоматических выключателей .

Несколько полезных советов по правильному использованию удлинителя

Сделайте:

• Узнайте, какой ток потребляет ваш сварочный аппарат
• Размер автоматического выключателя для сварочного аппарата
• Используйте строительный провод и розетку, размер которой соответствует выключателю, который его защищает
• Размер удлинительного провода калибра соответствует требуемой длине и потребляемому току (или больше, но не меньше, чем у выключателя)
• Старайтесь, чтобы удлинитель был как можно короче, с максимальным практичным сечением
• Разверните удлинители, чтобы предотвратить накопление тепла

Не следует:

• Использовать Romex или другой сплошной провод в качестве портативного удлинителя
  • Многократное сматывание/разматывание повредит одножильный провод
  • Покрытие недостаточно прочное и легко повреждается брызгами
• Используйте шнур с меньшей силой тока (для его длины), чем ваш сварочный аппарат или цепь
• Держите удлинители свернутыми во время использования
• Используйте любой шнур без заглушка заземления
• Одновременная работа нескольких сильноточных инструментов на шнуре или цепи
• Используйте длинный удлинительный кабель, если доступен более короткий

Общая картина

Наша таблица показывает, какой размер проволоки нужен вашему сварщику в зависимости от длины удлинителя.
