Требования к разработке рабочей документации и условное обозначение сварных швов на чертежах регламентированы единой системой конструкторской документации (ЕСКД).

Вне зависимости от способа сварки используется два основных типа линий, которыми обозначают сварные швы на чертеже:

· сплошные – для наружных видимых стыков;

· штриховые (пунктирные) – для невидимых соединений.

На представленном ниже рисунке можно увидеть какой линией изображают видимый сварной шов на чертеже и невидимый.

В обоих случаях обязательно должна быть выносная линия со стрелкой, указывающая на место расположения шва. Если стрелка указывает на видимый стык, то условное обозначение размещается над ней, когда невидимый – под ней.

Когда стык выполняется несколькими наложенными друг на друга проходами, то его называют многопроходной сварной шов, на чертеже при его обозначении указывается количество проходов.

Все соединительные стыки могут выполняться:

· односторонними. Образуются при сваривании деталей только с одной стороны поверхности, изображаются символами SS;

· двухсторонними. При создании такого типа соединений источник нагрева по верхней и нижней поверхностях поочередно перемещается и корень стыкового шва расположен внутри сечения. Символом BS изображается такая сварка на чертеже.

Чтобы обеспечить оптимальную глубину при сварке методом плавления необходимо осуществлять разделку кромок. При этом форма, угол вскрытия, притупление, ширина зазора и другие параметры зависят от сварочной технологии и толщины материала. Наиболее часто встречающиеся разделы кромок приведены на картинке ниже.

По характеру выполнения сварочные соединения разделяются на точечные, прерывистые и сплошные. Обозначение на чертеже прерывистого сварного шва являет собой сплошную линию при видимых стыках и штриховую – при невидимых. Прерывистые стыки создаются в шахматном порядке или цепными.

При любой сварочной технологии обозначение точечной сварки на чертеже выполняется знаком «+», который состоит из сплошных линий. Одиночные невидимые точки на конструкторских схемах не отображаются.

Обозначение стыков по характеру выполнения

В приведенных ниже таблицах показано как обозначаются сварные швы на чертежах в зависимости от их характера.

Таблица стыковых соединений

Характер стыков	Без скосов	Скос на одной кромке	Скос на двух кромках	Два симметричных скоса на обеих кромках
Односторонний
Двусторонний
Односторонние соединен. с примен. прокладки

Таблица сварных швов углового типа

Характер шва	Скос отсутствует
Односторонний
Двусторонний
Выполненный впритык односторонний
Выполненный впритык двусторонний

Таблица сварных швов на чертеже таврового типа

Характер соединения	Без наличия скоса
Двусторонний обычный
Двусторонний в шахматном порядке

Таблица выполненных внахлестку стыков

Характер стыкового соединения	Без скоса
Как выглядит двусторонний стык
Обозначение прерывистого сварного шва

Согласно общеустановленных международных стандартов швы также различаются между собой в отношении пространственного положения:

· вертикальные и горизонтальные;

· сваренные в нижнем положении и потолочные.

Учитывая положение стыка существуют также разные способы снятия кромок. Если тщательно зачистить и подготовить кромки перед сварочным процессом, то соединительный стык будет обладать рядом преимуществ:

· экономичность. Количество используемого для наплавления металла сводится к минимуму;

· эффективность. Намного быстрее выполняется сваривание за один проход;

· прочность. В полученном сварном соединении прочностные характеристики нисколько не уступают показателям прочности, которыми обладает основной металл.

Чтобы получить в процессе сварки результат с исключительным качеством, то обязательно нужно указывать в технической документации тип сварочного стыка и вид снимаемой кромки.

⇐ Предыдущая123456Следующая ⇒

Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций. ..

Папиллярные узоры пальцев рук – маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни…

Поперечные профили набережных и береговой полосы: На городских территориях берегоукрепление проектируют с учетом технических и экономических требований, но особое значение придают эстетическим…

Общие условия выбора системы дренажа: Система дренажа выбирается в зависимости от характера защищаемого…

Сварные соединения – презентация онлайн

Похожие презентации:

Основы архитектуры и строительных конструкций. Основы проектирования

Конструктивные схемы многоэтажных зданий

Стадии проектирования зданий. Маркировка строительных чертежей (лекция №2)

Правила выполнения архитектурно-строительных чертежей

ЕСКД. Общие правила оформления чертежей. (Лекция 1.1)

задачи на построение (геометрия 7 класс)

Выполненный вариант контрольной работы по разделу “Техническое черчение”. (Приложение 3)

Параллельность в пространстве. (Графическая работа 2)

Строительное черчение. Графическое оформление и чтение строительных чертежей

Правила оформления чертежей ЕСКД. Форматы, масштабы, линии, шрифты

1. Сварные соединения

Сварное соединение – совокупность деталей, соединенных
между собой с помощью сварки.
Сварной шов – затвердевший после расплавления металл,
соединяющий свариваемые детали.
Швы сварных соединений классифицируются:
а) по виду сварных соединений;
б) по форме поперечного сечения кромок свариваемых деталей;
в) по характеру выполнения шва.
Стыковое – С
Угловое – У
Тавровое – Т
Нахлесточное – Н
С отбортовкой кромки
Без скоса кромки
Со скосом кромки
С двумя симметричными скосами кромки
С двумя несимметричными скосами кромки
С криволинейным скосом кромки
С двумя симметричными криволинейными
скосами кромки
• Характер выполнения швов:
• односторонний
двусторонний
• Различают швы:
непрерывные и прерывистые, при которых сварка
выполняется отдельными участками.

В двусторонних прерывистых швах провариваемые
участки могут быть расположены в цепном или
шахматном порядке.

6. ГОСТ 2.312-72 Условные изображения и обозначения швов сварных соединений

• Устанавливает условные изображения и
обозначения швов сварных соединений в
конструкторских документах изделий всех
отраслей промышленности

7. 1. Изображение швов сварных соединений

1.1. Шов сварного соединения, независимо от способа сварки,
условно изображают:
видимый – сплошной основной линией;
невидимый – штриховой линией.
Видимую одиночную сварную точку, независимо от способа
сварки, условно изображают знаком «+» (5 … 10 мм), который
выполняют сплошными линиями. Невидимые одиночные
точки не изображают.

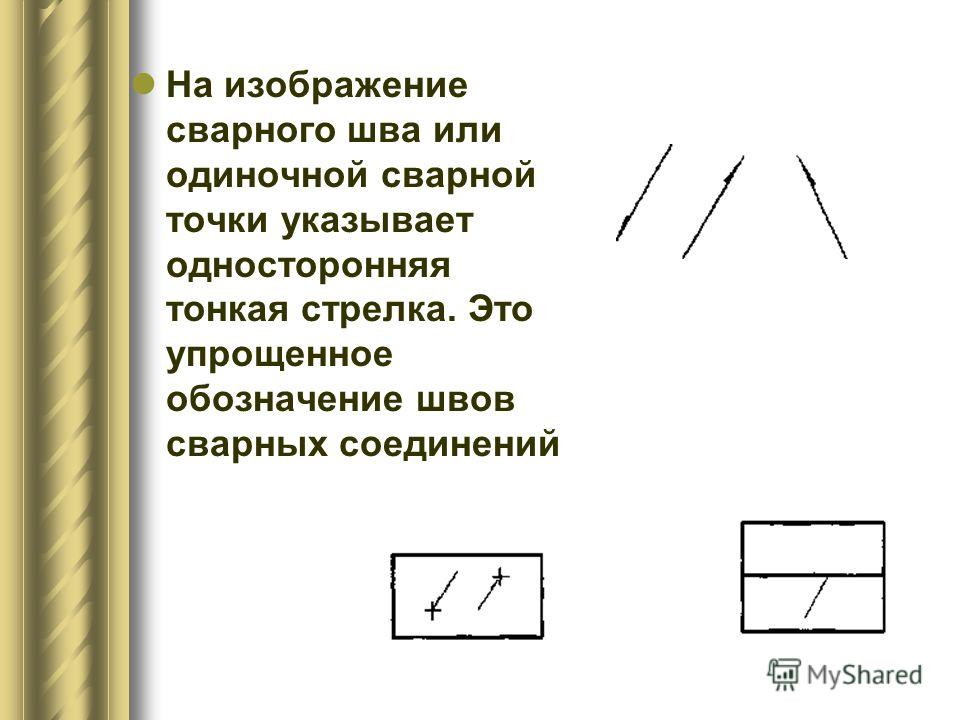

От изображения шва или одиночной точки проводят линиювыноску, заканчивающуюся односторонней стрелкой. Линиювыноску предпочтительно проводить от изображения
видимого шва.

8. Нанести линию-выноску для сварного шва и одиночной сварной точки

9.

2. Условные обозначения швов сварных соединений• 2.1. Вспомогательные знаки для обозначения сварных швов:
• Усиление шва снять
• Наплывы и неровности шва обработать с плавным переходом к
основному металлу
• Шов выполняется при монтаже изделия
• Шов прерывистый или точечный с цепным расположением
• Шов прерывистый или точечный с шахматным расположением
• Шов по замкнутой линии
• Шов по незамкнутой линии
• 2.2. Структура условного обозначения стандартного шва
или одиночной сварной точки приведены на схеме:
• Поле 1 – вспомогательные знаки шва по замкнутой линии и
монтажного шва;
• Поле 2 – обозначение стандарта на типы и конструктивные
элементы швов сварных соединений;
• Поле 3 – буквенно-цифровое обозначение шва по стандарту на
типы и конструктивные элементы швов сварных соединений;
• Поле 4 – условное обозначение способа сварки по стандарту на
типы и конструктивные элементы швов сварных соединений;
• Поле 5 – знак и размер катета согласно стандарту на типы и
конструктивные элементы швов сварных соединений;
• Поле 6 – для прерывистого шва – размер длины провариваемого
участка, знак / или Z и размер шага;
• Поле 7 – вспомогательные знаки.

• Знак
выполняют сплошными тонкими линиями.
• Высота знака = высоте цифр обозначения.
2.4. Условное обозначение шва наносят:
а) на полке линии-выноски, проведенной от изображения шва
с лицевой стороны;
б) под полкой линии-выноски, проведенной от изображения
шва с обратной стороны.

Нанести условное обозначение сварного шва ГОСТ 5264-80-Н1-
С лицевой стороны
5
С оборотной стороны

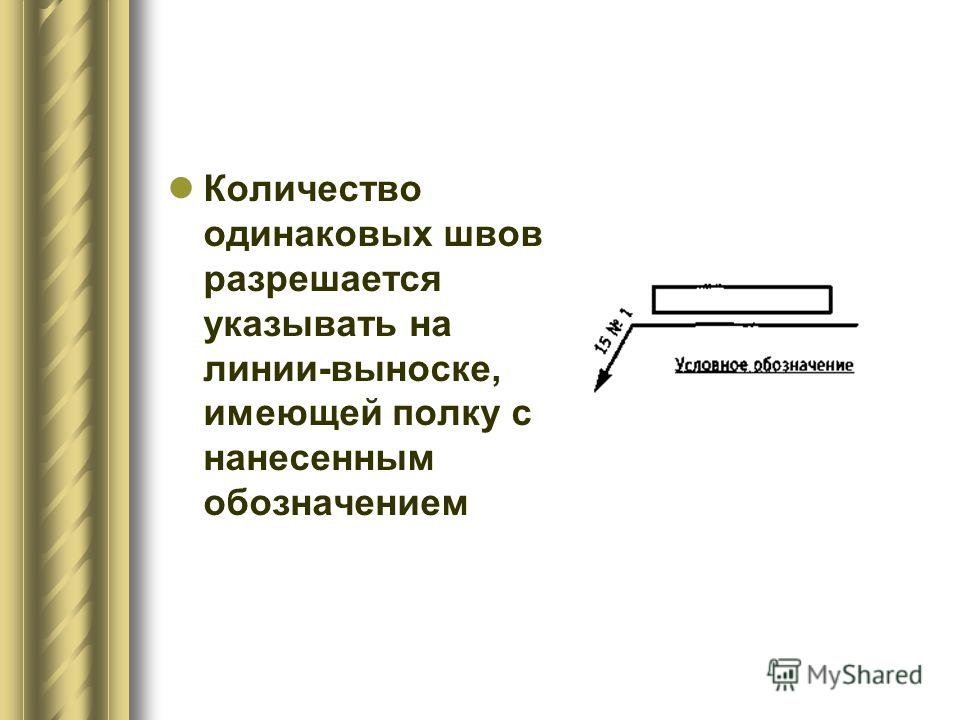

• 2.8. При наличии на чертеже одинаковых швов обозначение
наносят у одного из изображений, а от изображений остальных
одинаковых швов проводят линии выноски с полками.
• Всем одинаковым швам присваивают один порядковый №,
который наносят:
• а) на линии-выноске, имеющей полку с нанесенным
обозначением шва;
• б) на полке линии-выноски, проведенной от изображения шва,
не имеющего обозначения, с лицевой стороны;
• в) под полкой линии-выноски, проведенной от изображения
шва, не имеющего обозначения, с оборотной стороны.

15.

Обозначить количество одинаковых сварных швов: №1 – ГОСТ 16310-83-С5, №2 – ГОСТ 5264-80-С15

16. 3. Упрощения обозначений швов сварных соединений

• 3.1. При наличии на чертеже швов, выполненных по одному
и тому же стандарту, обозначение стандарта указывают в
тех. требованиях чертежа или таблице.
• 3.2. Допускается не присваивать порядковый номер
одинаковым швам, если все швы на чертеже одинаковы и
изображены с одной стороны. При этом швы, не имеющие
обозначения, отмечают линиями-выносками без полок.
• 3.3. На чертеже симметричного изделия, при наличии на
изображении оси симметрии, допускается отмечать
линиями-выносками и обозначать швы только на одной из
симметричных частей изображения.

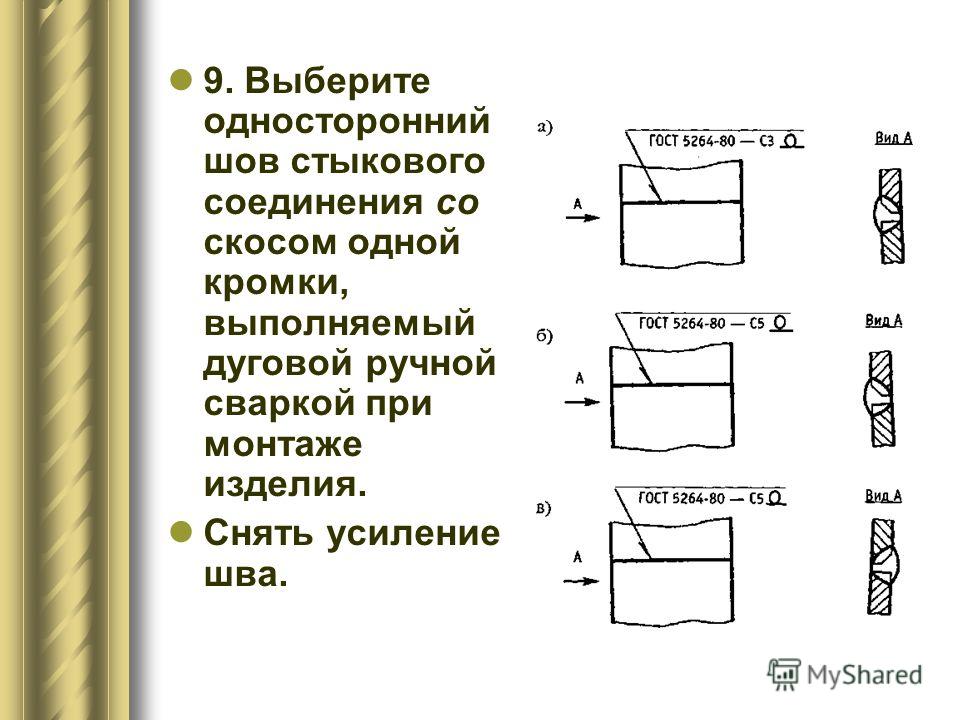

Задание. Обозначить швы сварного изделия. Сварные швы
Выполнены ручной дуговой сваркой по ГОСТ 5264-80:
– шов таврового соединения, выполненный при монтаже
изделия;
– шов углового соединения, наплывы и неровности шва
обработать с плавным переходом к основному металлу.

Подготовку кромок и катеты швов подобрать по таблице

27. ГОСТ 2.313-82 Условные изображения и обозначения неразъемных соединений

28. 2. Соединения паяные и клееные

• 2.1. В соединениях, получаемых пайкой и склеиванием,
место соединения элементов следует изображать
сплошной линией толщиной 2s.

• 2.2. Для обозначения паяного и клееного соединения
следует применять условный знак, который наносят на
линии-выноске сплошной основной линией:
• для пайки
• для склеивания
• 2.3. Швы, выполняемые по замкнутой линии, следует
обозначать окружностью диаметром 3 … 5 мм,
выполненной тонкой линией.
• 2.6. Обозначение припоя или клея по соответствующему
стандарту или техническим условиям следует проводить в
технических требованиях чертежа записью по типу:
«ПОС 40 ГОСТ ….» или «Клей БФ-2 ГОСТ ….».
• При необходимости в том же пункте технических
требований следует приводить требования к качеству шва.
Ссылку на номер пункта следует помещать на полке
линии-выноски, проведенной от изображения шва.

• 2.7. При выполнении швов припоями или клеями
различных марок всем швам, выполняемым одним и тем
же материалом, следует присваивать один порядковый
номер, который следует наносить на линии выноске.
• При этом в технических требованиях материал следует
указывать записью по типу: «ПОС 4 ГОСТ …. (№1), ПМЦ
36 ГОСТ …. (№2), клей БФ-2 ГОСТ …. (№3)».

English Русский Правила

🎓 Сварные соединения — презентация на Slide-Share.ru

Первый слайд презентации: Сварные соединения

Изображение слайда

Слайд 2

Изображение слайда

Слайд 3

Стыковое – С Угловое – У Тавровое – Т Нахлесточное – Н

Изображение слайда

Слайд 4

С отбортовкой кромки Без скоса кромки Со скосом кромки С двумя симметричными скосами кромки С двумя несимметричными скосами кромки С криволинейным скосом кромки С двумя симметричными криволинейными скосами кромки

Изображение слайда

Слайд 5

Характер выполнения швов: односторонний двусторонний Различают швы: непрерывные и прерывистые, при которых сварка выполняется отдельными участками. В двусторонних прерывистых швах провариваемые участки могут быть расположены в цепном или шахматном порядке.

Изображение слайда

Слайд 6: ГОСТ 2.312-72 Условные изображения и обозначения швов сварных соединений

Устанавливает условные изображения и обозначения швов сварных соединений в конструкторских документах изделий всех отраслей промышленности

Изображение слайда

Слайд 7: 1. Изображение швов сварных соединений

1.1. Шов сварного соединения, независимо от способа сварки, условно изображают: видимый – сплошной основной линией; невидимый – штриховой линией. Видимую одиночную сварную точку, независимо от способа сварки, условно изображают знаком « + » (5 … 10 мм), который выполняют сплошными линиями. Невидимые одиночные точки не изображают. От изображения шва или одиночной точки проводят линию-выноску, заканчивающуюся односторонней стрелкой. Линию-выноску предпочтительно проводить от изображения видимого шва.

Изображение слайда

Слайд 8: Нанести линию-выноску для сварного шва и одиночной сварной точки

Изображение слайда

Слайд 9: 2. Условные обозначения швов сварных соединений

2.1. Вспомогательные знаки для обозначения сварных швов: Усиление шва снять Наплывы и неровности шва обработать с плавным переходом к основному металлу Шов выполняется при монтаже изделия Шов прерывистый или точечный с цепным расположением Шов прерывистый или точечный с шахматным расположением Шов по замкнутой линии Шов по незамкнутой линии

Изображение слайда

Слайд 10

2. 2. Структура условного обозначения стандартного шва или одиночной сварной точки приведены на схеме:

Изображение слайда

Слайд 11

Поле 1 – вспомогательные знаки шва по замкнутой линии и монтажного шва; Поле 2 – обозначение стандарта на типы и конструктивные элементы швов сварных соединений; Поле 3 – буквенно-цифровое обозначение шва по стандарту на типы и конструктивные элементы швов сварных соединений; Поле 4 – условное обозначение способа сварки по стандарту на типы и конструктивные элементы швов сварных соединений; Поле 5 – знак и размер катета согласно стандарту на типы и конструктивные элементы швов сварных соединений; Поле 6 – для прерывистого шва – размер длины провариваемого участка, знак / или Z и размер шага; Поле 7 – вспомогательные знаки.

Изображение слайда

Слайд 12

Знак выполняют сплошными тонкими линиями. Высота знака = высоте цифр обозначения. 2.4. Условное обозначение шва наносят: а) на полке линии-выноски, проведенной от изображения шва с лицевой стороны; б) под полкой линии-выноски, проведенной от изображения шва с обратной стороны.

Изображение слайда

Слайд 13

Нанести условное обозначение сварного шва ГОСТ 5264-80-Н1- 5 С лицевой стороны С оборотной стороны

Изображение слайда

Слайд 14

2.8. При наличии на чертеже одинаковых швов обозначение наносят у одного из изображений, а от изображений остальных одинаковых швов проводят линии выноски с полками. Всем одинаковым швам присваивают один порядковый №, который наносят: а) на линии-выноске, имеющей полку с нанесенным обозначением шва; б) на полке линии-выноски, проведенной от изображения шва, не имеющего обозначения, с лицевой стороны; в) под полкой линии-выноски, проведенной от изображения шва, не имеющего обозначения, с оборотной стороны.

Изображение слайда

Слайд 15: Обозначить количество одинаковых сварных швов: №1 – ГОСТ 16310-83-С5, №2 – ГОСТ 5264-80-С15

Изображение слайда

Слайд 16: 3. Упрощения обозначений швов сварных соединений

3.1. При наличии на чертеже швов, выполненных по одному и тому же стандарту, обозначение стандарта указывают в тех. требованиях чертежа или таблице. 3.2. Допускается не присваивать порядковый номер одинаковым швам, если все швы на чертеже одинаковы и изображены с одной стороны. При этом швы, не имеющие обозначения, отмечают линиями-выносками без полок. 3.3. На чертеже симметричного изделия, при наличии на изображении оси симметрии, допускается отмечать линиями-выносками и обозначать швы только на одной из симметричных частей изображения.

Изображение слайда

Слайд 17

Задание. Обозначить швы сварного изделия. Сварные швы Выполнены ручной дуговой сваркой по ГОСТ 5264-80: – шов таврового соединения, выполненный при монтаже изделия; шов углового соединения, наплывы и неровности шва обработать с плавным переходом к основному металлу. Подготовку кромок и катеты швов подобрать по таблице

Изображение слайда

Слайд 18

Изображение слайда

Слайд 19

Изображение слайда

Слайд 20

Изображение слайда

Слайд 21

Изображение слайда

Слайд 22

Изображение слайда

Слайд 23

Изображение слайда

Слайд 24

Изображение слайда

Слайд 25

Изображение слайда

Последний слайд презентации: Сварные соединения

Изображение слайда

Символы сварки: линии на чертеже

В этой статье рассказывается о различных линиях на чертеже. Понимание истинного значения этих линий необходимо для того, чтобы замысел чертежника точно был передан сварщику или исполнителю. Обычно на чертеже мы встречаем пять или шесть типов линий.

Полные строки

Скрытые линии

Центральная линия

Линии резки

Размерные линии

Выносные линии

Линии разрыва

Линии сечения

Лидерная линия

Фантомная линия

Полные линии

Эти линии показывают видимые очертания объекта. См. «1» на рисунке выше.

Если бы вы просто смотрели на объект под углом, края объекта были бы хорошо видны. Эти края объекта представлены линиями, которые немного темнее других линий. В линии нет разрыва. Поэтому они называются «полными» линиями.

Эти линии представляют «объект». Следовательно, эти линии также называются объектными линиями.

Скрытые линии

Эти линии представляют те края объекта, которые не видны под углом, под которым мы смотрим на объект. Эти ребра «скрыты» от вида, отсюда и название «скрытые» линии.

Эти линии состоят из коротких тире, разделенных небольшими промежутками. См. «1» на рисунке выше.

Осевая линия

См. «2» на рисунке выше. Эта линия не представляет никакого физического края. Указывает на центр отверстия или круглого объекта. Он состоит из чередующихся длинных и коротких черточек.

Центральная линия имеет несколько назначений. Иногда центральные линии используются, чтобы показать симметрию объекта, это делает рисунок более удобным для глаз и более понятным. Иногда их используют, чтобы показать центр закругленных углов детали.

Линии сечения

Как и скрытые линии, линия сечения представляет собой пунктирную линию. Эта линия используется для представления воображаемого разреза объекта. Если бы объект был разрезан по этой линии, мы смогли бы увидеть срез объекта по этой линии. Затем этот раздел отображается в другом месте на чертеже.

Эта линия не обязательно должна быть прямой. На самом деле, он может иметь некоторые изгибы. См. «2» на рисунке выше. Вид в разрезе будет представлять собой вид, который мы получили бы, если бы объект разрезал по этим изгибам.

Линия секущей плоскости обычно такая же темная, как сплошные линии, и состоит из коротких штрихов. Концы этой линии заканчиваются двумя короткими крылатыми линиями, перпендикулярными штриховой линии. Эти линии крыльев сплошные (не пунктирные) и заканчиваются стрелкой. Стрелка указывает направление обзора, которое предлагает разрез.

Английские буквы, как правило, заглавные, или цифры располагаются сразу за заостренным концом стрелок для обозначения раздела. Например, раздел AA, раздел BB и т. д.

Размерные линии

Размерная линия — это сплошная линия, используемая для обозначения расстояния между двумя точками. Эти линии используются для обозначения не только линейных расстояний, но и длины дуги, радиуса, диаметра и т. д.

См. «1» на рисунке выше. Размерная линия обычно заканчивается стрелкой

Выносные линии

Эти линии образуют внешнюю сторону размерной линии. Выносные линии проходят (отсюда и название выносная линия) от внешних краев (или от промежуточных краев) объекта. Между выносными линиями располагается размерная линия. И показывает размер между выносными линиями (пролегающими по краям объекта).

Яркость этих линий немного меньше, чем у других линий, и они начинаются после небольшого промежутка со сплошными линиями (чтобы объект оставался четким).

Линии разрыва

Линии разрыва (см. «3», «4», «5, «6» на рисунке выше) используются для отображения разрыва на чертеже, отсюда и название «линии разрыва». Они используются, когда желательно показать большой объект. Если объект показан в точном масштабе, либо лист чертежа будет неполным, либо другие объекты будут казаться такими маленькими, что их будет трудно легко прочитать.

После этого чертеж становится неудобным для пользователя.

Чтобы преодолеть это, используются линии разрыва. Когда длинный объект имеет одинаковое поперечное сечение по всей длине, его истинный размер не нужно представлять. Могут быть показаны разрывы, которые означают, что удаленная часть идентична части, показанной по обе стороны от разрыва.

Использование разрывных линий помогает увеличить масштаб чертежа, сохраняя при этом удобство для чтения.

Обычно используемые линии перехода бывают двух типов: короткие линии перехода и длинные линии перехода.

Определение короткой линии разрыва: Как следует из названия, короткие линии разрыва на чертеже обозначают короткий разрыв . Обычно это сплошные, волнистые, полупараллельные линии, отсекающие очертания объекта на едином сечении. Их можно рисовать от руки.

Определение длинной линии разрыва: Эти линии указывают на длинный разрыв на чертеже. Это длинные штриховые параллельные линии. Каждая длинная черточка в строке соединена со следующей буквой «Z» или острой волнистой линией. Длинная и короткая, представленные линией, должны оцениваться на основе общих размеров чертежа.

Линии сечения

Это линии, обозначающие поперечное сечение объекта. Обычно они наклонены под углом 45° к горизонтали. В программах для черчения, таких как AutoCAD, они отображаются под названием «Штриховка». Поэтому некоторые люди также называют эти линии «штриховыми линиями».

Различные типы линий штриховки используются для обозначения различных материалов. Например, для различения дерева и стали можно использовать разные линии сечения.

Линия выноски

Линии выноски используются для обозначения такой информации, как спецификация материала, размеры, примечания и т. д. Они обычно рисуются в виде сплошных линий со стрелкой, указывающей на объект. Линия выноски начинается под наклоном рядом с наконечником стрелки, однако заканчивается горизонтальной линией, на которой отмечена информация, предназначенная для передачи.

Фантомная линия

Иногда используются для изображения альтернативных положений объекта. Обычно они также используются для представления смежных связанных объектов. Рисование их фантомными линиями направлено на то, чтобы просто указать объект, но не сообщать все детали, потому что они были рассмотрены в другом месте и не нуждаются в повторении.

Фантомные линии аналогичны осевым линиям, однако после длинного тире используются два коротких тире (вместо одного).

Итак, все дело в линиях на рисунке, о которых нужно знать. Оставляйте свои комментарии в разделе комментариев ниже.

См. также:

Основные обозначения сварных швов

Знакомство с символами сварки на инженерных чертежах

Символы сварки, как и указатели, являются информационными указателями. Они размещаются инженерами-сварщиками на сварочных чертежах и служат для передачи информации сварщику. Во многих случаях передаваемая информация очень проста.

Символы сварки используются на чертежах и чертежах, чтобы показать, где должен располагаться сварной шов, а также могут указывать размер, тип сварного шва, количество сварных швов, сведения о сварном шве и даже сведения о стыке.

Сварщики, изготавливающие или работающие с чертежами, должны уметь интерпретировать символ сварки, чтобы подготовить соединение и выполнить сварку, имеющую требуемую прочность и надежность.

Иногда инженеру необходимо передать сложную информацию. Поэтому важно, чтобы сварщики понимали символику и были способны интерпретировать потребности и указания инженера-сварщика.

Для большей части мира символы сварки являются стандартными, хотя есть символы, которые разработаны и используются только компанией, которая их разработала.

Базовая линия и стрелка

Базовая линия является одним из наиболее важных элементов символа сварки. Все остальные элементы, описывающие сварной шов, находятся на этой линии или вокруг нее.

Справочная линия имеет выноску и стрелку, указывающую, где применяется информация.

Он также может иметь хвостовую часть с информацией о процессе, спецификации или других примечаниях, которые обычно не содержат элементов, описывающих их.

Если элементы опорной строки описывают необходимые детали (как это происходит в большинстве случаев), хвост не используется.

Одна из самых важных вещей в контрольной линии и символе сварки — это верхняя и нижняя части горизонтальной линии.

Фактический символ, показывающий тип сварного шва и окружающие его элементы, детализирующие сварной шов, может быть размещен в верхней или нижней части строки.

Ключевые моменты, на которые следует обратить внимание:

Символы в нижней части контрольной линии означают сварку стороны соединения, на которую указывает стрелка.

Символы в верхней части контрольной линии означают, что сварку следует выполнять с другой стороны стыка или со стороны, противоположной той, на которую указывает стрелка.

Этот метод используется, потому что иногда символ сварки должен быть нанесен на чертеже с другой стороны соединения.

Если с обеих сторон контрольной линии появляются символы, это означает, что обе стороны соединения свариваются.

Если контрольная линия имеет символ сварного шва с обеих сторон контрольной линии, они могут быть или не быть одним и тем же сварным швом с обеих сторон соединения.

Помните правило наложения правильного шва на правую сторону.

На опорной линии можно увидеть два других элемента, которые предоставляют информацию о сварном шве.

Один из них представляет собой кружок вокруг места, где линия выноски соединяется с опорной линией и указывает на то, что сварка выполняется «ВОКРУГ». Это означает, что сварной шов проходит по всему стыку, на который указывает стрелка.

Ключевые моменты, на которые следует обратить внимание:

Элемент со всех сторон используется только в том случае, если есть возможность сварки по всей поверхности одной поверхности. В противном случае используется больше, чем на символе.

Другой элемент, видимый на опорной линии, напоминает флаг и располагается там, где линия выноски соединяется с опорной линией.

Этот элемент называется монтажной сваркой и означает, что сварка будет выполняться в другом месте. Например, этот сварной шов может применяться на рабочем месте, а не в цехе. Иногда разъяснение будет дано в хвосте символа сварки или в виде спецификации на печати.

Элементы системы символов сварки

На рисунке ниже показаны различные элементы символов сварки. Давайте рассмотрим каждый элемент в следующем разделе.

Когда мы соединим вышеперечисленные элементы, мы увидим результат на рисунке ниже. Готовый символ указывает оператору сварки или сварщику наплавить угловой шов 1/4 дюйма с обеих сторон соединения и что предпочтительным сварочным электродом будет E7018.

Рисунок ниже выглядит очень похоже, но в этом случае символ информирует сварщика о том, что это стежковый шов. Первый размер указывает на то, что каждый наплавленный шов должен иметь длину 3 дюйма.

Второй размер относится к требуемому расстоянию между центрами каждого стежка.

Таким образом, в этом случае оператор сварки должен наплавить серию 3-дюймовых сварных швов с 3-дюймовым промежутком между каждым наплавлением.

К символу сварки часто добавляются дополнительные символы. Дополнительный символ обычно относится к предсварочной подготовке или отделке после сварки. На рисунке ниже показан пример подготовки к сварке.

Символ, показанный на рисунке ниже, указывает на то, что вертикальный компонент требует снятия фаски перед сборкой.

Оставшаяся часть символа указывает на то, что для завершения сварного шва требуется галтель 1/4 дюйма.

Этот символ сварки обычно сопровождается дополнительными примечаниями и инструкциями.

В дополнительных примечаниях, вероятно, будет указана конкретная процедура сварки, в которой будет указано количество и последовательность нескольких проходов, необходимых для завершения готового сварного шва.

На следующих рисунках показаны простые символы сварки и соответствующее применение.

Расшифровка символов сварного шва завершающая информация.

Цель этой страницы — познакомить вас с общими символами и их значением.

Полный набор символов приведен в стандарте, опубликованном Американским национальным институтом стандартов и Американским обществом сварщиков: ANSI/AWS A2.4, Символы для сварки и неразрушающего контроля.

Структура символа сварки

Горизонтальная линия, называемая базовой линией, является якорем, к которому привязаны все остальные символы сварки.

Инструкция по выполнению сварного шва нанизана вдоль контрольной линии.

Стрелка соединяет опорную линию со свариваемым соединением.

В приведенном выше примере показана стрелка, выходящая из правого конца опорной линии и направленная вниз и вправо, но допускаются и многие другие комбинации.

Довольно часто стык имеет две стороны, на которые указывает стрелка, и, следовательно, два потенциальных места для сварки.

Например, когда две стальные пластины соединяются вместе в Т-образную форму, сварка может выполняться с любой стороны стержня Т-образной формы.

Символ сварки различает две стороны соединения с помощью стрелки и пробелы выше и ниже опорной линии.

Сторона соединения, на которую указывает стрелка, известна (довольно прозаично) как сторона стрелки, и ее сварка выполняется в соответствии с инструкциями, приведенными под контрольной линией.

Другая сторона стыка называется (еще более прозаично) другой стороной, и ее сварка выполняется в соответствии с инструкциями, приведенными над контрольной линией.

Ниже = стрелка и выше = другие правила применяются независимо от направления стрелки.

Флажок, вырастающий из стыка опорной линии и стрелки, присутствует, если сварка должна производиться в полевых условиях при возведении конструкции.

Символ сварки без флажка указывает на то, что сварка должна производиться в цеху.

На старых чертежах место сварки может быть обозначено черным кружком на стыке между стрелкой и контрольной линией.

Незаштрихованная окружность на стыке стрелки и контрольной линии присутствует, если сварной шов должен проходить по всему стыку, как в примере ниже.

В хвостовой части символа сварки размещается дополнительная информация о сварке.

Может содержать ссылку на процесс сварки, электрод, детальный чертеж, любую информацию, помогающую в выполнении сварного шва, которая не имеет специального места в символе.

Типы сварных швов и их символы

Каждый тип сварных швов имеет свой собственный базовый символ, который обычно размещается рядом с центром контрольной линии (и над или под ней, в зависимости от того, на какой стороне соединения он находится).

Символ сварки представляет собой небольшой рисунок, который обычно можно интерпретировать как упрощенное поперечное сечение сварного шва.

В приведенных ниже описаниях символ показан как со стороны стрелки, так и с другой стороны.

Угловые швы

Угловой сварной шов (произносится как «fill-it») используется для соединения внахлест, угловых и тавровых соединений.

Как следует из символа, угловой шов имеет примерно треугольное поперечное сечение, хотя его форма не всегда является прямоугольным или равнобедренным треугольником.

Металл сварного шва наносится в угол, образованный соединением двух элементов, проникает в основной металл и сплавляется с ним, образуя соединение.

Символ углового сварного шва является одним из наиболее широко используемых символов, а фигура, расположенная на опорной линии для обозначения углового сварного шва, представляет собой треугольник, напоминающий боковой профиль углового сварного шва. На приведенных выше примерах сварного шва по периметру и сварного шва на месте показан символ углового сварного шва, так что сварной шов, применяемый в обоих случаях, представляет собой угловой шов.

Примечание: для наглядности на приведенных ниже рисунках не показано проплавление металла шва. Однако следует помнить, что степень проплавления важна для определения качества сварного шва.

Перпендикулярная сторона треугольника всегда рисуется с левой стороны символа, независимо от ориентации самого сварного шва.

Размер стороны указан слева от символа сварки. Если две стороны сварного шва должны быть одинакового размера, указывается только один размер; если сварной шов должен иметь неравные стороны (намного реже, чем сварка с равными сторонами), даются оба размера, и на чертеже указывается, какая сторона длиннее.

Длина сварного шва указана справа от символа.

Если длина не указана, то сварной шов должен располагаться между указанными размерными линиями (если они указаны) или между теми точками, где произойдет резкое изменение направления сварного шва (как на торцах пластин в примере выше).
Для прерывистых сварных швов длина каждой части сварного шва и расстояние между сварными швами разделяются тире (сначала длина, затем расстояние) и помещаются справа от символа углового сварного шва.

Обратите внимание, что расстояние или шаг — это не чистое пространство между сварными швами, а расстояние между центрами (или от конца до конца).

Размер и длина углового шва

Размер углового шва определяется сторонами треугольной формы, которые представляют стороны углового шва.

Сварная деталь может иметь разный размер сварного шва с каждой стороны или они могут быть одного размера.

Иногда (не часто) может потребоваться сварка неравнополочных ветвей.

Например: если один член сустава тоньше другого.

Если размер углового сварного шва не указан, размеры всех угловых швов будут указаны на чертеже в качестве примечания или спецификации.

Длина сварного шва, если он не является сплошным, обозначается числом справа от треугольника углового шва. Если это не очевидно, то место указано на чертеже.

Длина и шаг прерывистых сварных швов

Прерывистый сварной шов не является непрерывным поперек соединения, а представляет собой сварной шов определенной длины, разделенный заданным расстоянием между ними.

Этот метод сварки можно использовать для контроля тепловой деформации или там, где это позволяют требования к прочности соединения.

Прерывистая сварка может сэкономить время и деньги, если нет необходимости в длинном шве.

Используемые чаще, чем просто длина, длина и шаг представляют собой два числа, расположенные справа от символа углового сварного шва.

Сначала, как и раньше, указывается длина, затем дефис, затем шаг.

Шаг относится к размеру от центра одного сварного шва до центра следующего сварного шва.

Шаг — это не расстояние между сварными швами, а расстояние от центра до центра сварных швов. Чтобы получить расстояние для компоновки, вычтите длину одного сварного шва из шага.

Прерывистые сварные швы могут быть цепными прерывистыми или в шахматном порядке прерывистыми.

Цепь прерывистая Сварные швы с обеих сторон стыка расположены напротив друг друга и напоминают цепь.

Смещенные прерывистые швы на противоположной стороне обычно начинают в зазоре между швами на первой стороне. Сварные швы тогда кажутся расположенными в шахматном порядке.

Если сварные швы расположены в шахматном порядке, символ углового шва будет располагаться в шахматном порядке на контрольной линии.

Краткий обзор символов углового сварного шва

При чтении символа углового сварного шва всегда убедитесь, что вы знаете, к какой стороне соединения применяется сварной шов.

Символы углового сварного шва в нижней части опорной линии означают, что сварной шов следует выполнять со стороны соединения, на которую указывает стрелка. Символы углового сварного шва в верхней части контрольной линии означают, что сварной шов применяется к противоположной стороне соединения.

Символы углового сварного шва по обеим сторонам контрольной линии означают, что сварной шов применяется к обеим сторонам соединения.

Это остается в силе независимо от того, как нарисован разрыв в стрелке.

Размер углового шва определяется длиной стороны углового шва и отображается на символе слева.

Если в скобках указано два числа, это означает, что стороны не равны, проверьте рисунок для уточнения.

Если на символе углового сварного шва указана длина сварного шва, размер указывается с правой стороны. Когда появляются два числа, разделенные дефисом, сначала указывается длина, а затем высота тона.

Шаг — это расстояние от центра одного отрезка сварного шва до центра следующего отрезка сварного шва.

При отображении направлений чистовой обработки они появляются поверх наклона символа углового сварного шва.

Для получения дополнительной информации см. ANSI/AWS A2.4, Символы для сварки и неразрушающего контроля.

Обозначения для швов с разделкой кромок

Сварка с разделкой кромок обычно используется для соединения встык, хотя она также часто используется в угловых соединениях, Т-образных соединениях и соединениях между изогнутыми и плоскими деталями.

Как видно из множества символов разделки швов, существует множество способов выполнения разделки швов, различия в основном зависят от геометрии соединяемых деталей и подготовки их кромок.

Символы сварки с разделкой кромок используются для того, чтобы показать, как готовятся стыковые соединения к сварке, и для подробного описания того, как должен выполняться сварной шов.

Когда два куска металла, кроме листового металла или тонких профилей, соединяются вместе для сварки, они обычно имеют некоторую форму канавки, позволяющей сварному шву проникать в соединение или сквозь него.

Паз формируется путем подготовки кромок под сварку со скошенной кромкой, кромкой с фаской, кромкой с двойной фаской, кромкой J-образной канавки или кромкой с двойной J-образной канавкой.

Если стыковое соединение не имеет подготовки кромок, то оно называется квадратным пазом.

Металл сварного шва осаждается внутри канавки, проникает в основной металл и сплавляется с ним, образуя соединение.

Двумя другими важными элементами подготовки и сварки канавки являются отверстие в корне и угол канавки.

Корневое отверстие, если оно используется, определяет пространство между свариваемым соединением и помещается внутри символа сварки.

Угол разделки также указывается внутри символа сварки и указывается в градусах.

Примечание: для наглядности на приведенных ниже рисунках обычно не показано проплавление металла сварного шва. Однако следует помнить, что степень проплавления важна для определения качества сварного шва.

Символы сварки разделки используются для предоставления информации о подготовке и сварке разделки; однако они не всегда могут показать все предполагаемые операции, и часто на чертеже используются примечания или спецификации.

Сварщик должен прочитать весь чертеж перед сваркой, чтобы избежать дорогостоящих переделок.

Всякий раз, когда вы видите что-то незнакомое, обратитесь к инженерам или надзору за разъяснениями.

Крайне важно изготовить угловой шов и шов с разделкой кромок подходящего размера для конкретного применения, поэтому проверяйте размеры с помощью калибров для сварки.

Различные типы сварных швов с разделкой кромок:

Сварные швы с квадратной разделкой
«Резка» создается плотной посадкой или небольшим разделением кромок. Величина разделения, если таковая имеется, указана на символе сварного шва.

Сварные швы с V-образными канавками
Края обеих деталей скошены одинарно или дважды для создания канавки. Угол V указан на символе сварного шва, как и разделение в корне (если есть).

Если глубина V не равна полной толщине – или половине толщины в случае двойного V – глубина указывается слева от символа сварного шва.

Если глубина проплавления сварного шва должна быть больше, чем глубина разделки, то в скобках после глубины V указывается глубина эффективной щели.0007

Символы сварного шва с фаской и канавкой

Кромка одной из частей скошена, а другая остается квадратной.

Перпендикулярная линия символа фаски всегда рисуется слева, независимо от ориентации самого сварного шва.

Стрелка указывает на деталь, с которой нужно снять фаску.

Это дополнительное значение подчеркивается разрывом линии стрелки.

(Разрыв не обязателен, если у проектировщика нет предпочтений в отношении того, какая деталь подвергается обработке кромок, или если деталь, подлежащая обработке, должна быть очевидна для квалифицированного сварщика.)

Угол и глубина обработки кромок, эффективная кривизна и разделение у корня описываются с использованием методов, описанных в разделе V-образной канавки.

U-образный сварной шов

Кромки обеих деталей имеют вогнутую форму. Глубина обработки края, эффективная кривизна и разделение у корня описываются с использованием методов, обсуждаемых в разделе V-образной канавки.

Сварной шов с J-образной канавкой

Кромка одной из деталей имеет вогнутую форму, а другая остается квадратной.

Для шва с U-образной канавкой это то же самое, что для сварки с косой кромкой для сварки с V-образной канавкой.

Как и в случае скоса, перпендикулярная линия всегда проводится с левой стороны, а стрелка (при необходимости с разрывом) указывает на деталь, которая подвергается обработке кромки.

Глубина обработки кромок, эффективная кривизна и разделение у корня описываются с использованием методов, описанных в разделе V-образная канавка.

V-образный сварной шов с развальцовкой

Обычно используется для соединения двух закругленных или криволинейных деталей. Предполагаемая глубина самого сварного шва указана слева от символа, а глубина сварного шва указана в скобках.

Раструбный сварной шов со скосом и канавкой

Обычно используется для соединения круглых или криволинейных деталей с плоскими деталями.

Как и в случае раструба-V, глубина канавки, образованной двумя криволинейными поверхностями, и предполагаемая глубина самого сварного шва указаны слева от символа, а глубина сварного шва указана в скобках.

Перпендикулярная линия символа всегда рисуется слева, независимо от ориентации самого сварного шва.

Обычными дополнительными символами, используемыми для сварных швов с разделкой кромок, являются символы плавления и подкладочного стержня.

Оба символа указывают на то, что полное проплавление должно быть выполнено с односторонним разделочным швом.

В случае проплавления корень должен быть усилен наплавленным металлом с обратной стороны соединения.

Высота армирования, если она является критической, указывается слева от символа проплавления, который располагается поперек контрольной линии от основного символа сварного шва.

Когда подкладочный стержень используется для полного провара шва, его символ размещается поперек контрольной линии от основного символа сварного шва.

Если стержень должен быть удален после завершения сварки, внутри символа опорного стержня ставится буква «R».

Символ опорного стержня имеет ту же форму, что и символ пробки или сварного шва, но контекст всегда должен прояснять назначение символа.

Для получения дополнительной информации см. ANSI/AWS A2.4, Символы для сварки и неразрушающего контроля.

Обозначения для сварки внахлестку и в прорези

Сварка внахлестку и в прорезь используется для соединения элементов внахлестку, один из которых имеет отверстия (круглые для сварки внахлестку, продолговатые для сварки в щели).

Металл сварного шва осаждается в отверстиях, проникает и сплавляется с основным металлом двух элементов, образуя соединение.

(Примечание: для наглядности на приведенных ниже рисунках не показано проплавление металла шва. Однако следует учитывать, что степень проплавления важна для определения качества сварного шва.)

Для сварных швов диаметр каждого стержня указан слева от символа, а расстояние между стержнями (шаг) указано справа.

Для сварных швов с прорезью ширина каждой прорези указана слева от символа, длина и шаг (разделенные тире) указаны справа от символа, а детальный чертеж указан в конце.

Количество заглушек или пазов указано в скобках над или под символом сварки.

Обозначения со стороны стрелки и с другой стороны указывают, какая часть содержит отверстие(я).

Если отверстие не должно быть полностью заполнено металлом сварного шва, глубина, на которую оно должно быть заполнено, указывается внутри символа сварного шва.

Нравится:

Нравится Загрузка…

9 основных шагов для чтения символов сварки

Умение интерпретировать символы сварки очень важно, но подавляющему большинству сварщиков это трудно. Очень небольшой процент компаний требует, чтобы кандидаты в сварщики умели читать символы. При нехватке сварщиков на современном рынке навязывание этого условия было бы невыполнимым.

Компании должны обучать своих сварщиков. Проблема в том, что во многих случаях у изготовителей нет в штате сотрудников, которые могли бы это сделать. Обычно это происходит в малых и средних компаниях. Однако, если вы нуждаетесь в таком обучении, вы можете рассчитывать на помощь извне. Этими знаниями должны обладать поставщики, в основном промышленные дистрибьюторы и представители производителей сварочного оборудования. По крайней мере, высококвалифицированные. Как правило, они могут предложить этот тип обучения бесплатно или за небольшую плату.

Приведенные ниже 9 шагов представляют собой очень базовое введение в символы сварки . Это только поверхностное изучение символов сварки. Если у вас есть вопросы, дайте нам знать, ответив на сообщение.

Основные символы сварки

Каждый символ сварки должен состоять из стрелки и контрольной линии.

Стрелка может указывать вверх или вниз

Стрелка не обязательно должна указывать на сторону свариваемого соединения. Иногда из-за ограниченного пространства на чертеже стрелка не помещается с одной стороны, поэтому информация, размещенная на опорной линии, будет указывать, идет ли сварка со стороны стрелки или с противоположной стороны.

Тип сварного соединения обозначается специальным символом. У Американского общества сварщиков есть очень хорошая таблица с подробным описанием этих символов. Ниже приведен его фрагмент.

В дальнейшем мы останемся с угловыми швами, так как следующая информация отображается по-разному в зависимости от типа сварного соединения.

Такая информация, как размер, длина и другие особенности, будет отображаться рядом с символом сварки. Расположение этой информации имеет значение. Ниже мы видим пример символа углового сварного шва.

Символы углового сварного шва ВСЕГДА будут иметь вертикальную линию символа слева.

Длина углового шва, если она не составляет всю длину соединения, отображается справа от символа.

Прерывистые сварные швы обозначаются с помощью длины и шага. Как отмечалось выше, число справа от диагональной линии символа скругления представляет собой длину (в США это будет в дюймах, если не указано иное). Шаг отображается справа от длины и указывает расстояние между центрами.

ОЧЕНЬ ВАЖНО: если вы когда-нибудь увидите флажок на пересечении контрольной линии и стрелки, НЕ выполняйте этот сварной шов, если вы находитесь в магазине. Этот флажок указывает, что этот сварной шов должен выполняться в полевых условиях.

Обозначение в виде круга означает, что сварной шов должен проходить по всему периметру.

На некоторых из приведенных выше диаграмм показана конфигурация основного материала (графическое изображение соединения, показывающее, как соединяются две части). Это почти никогда не происходит на реальном чертеже, и поэтому важно знать различные символы сварных швов, показанные в таблице символов AWS. Рисунок, скорее всего, будет выглядеть примерно так:

Детальные чертежи деталей могут содержать множество обозначений сварки.

Это было очень простое знакомство с символами сварки. Программы обучения, которые мы прошли или проводим для клиентов, варьируются от 4 до 16 часов. Программы, как правило, разрабатываются с учетом потребностей клиентов и, таким образом, сильно различаются по продолжительности.

Хотите узнать о символах сварки разделочной сварки? Ознакомьтесь с 9 основными шагами по чтению символов сварки для сварных швов с разделкой кромок.

Источник: Руководство по обучению символам сварки

Опубликовано Суббота, 5 октября 2013 г.

Категории: Теория и образование, Символы сварки

Раскрытие информации о связи материалов: Некоторые ссылки в посте выше являются «партнерскими ссылками».
