Пос 40 или пос 61 что лучше
Припои принято делить на две группы: мягкие и твёрдые. Кроме того, припои существенно различаются по механической прочности. Предел прочности мягких припоев составляет диапазон от 50 до 70 МПа, пайка осуществляется путём погружения материалов в расплавленный металл или паяльником. Твёрдые сплавы имеют высокий предел прочности свыше МПа, пайка ведётся электроконтактным способом, медными, графитовыми электродами, методом дуговой сварки или автогеном в случае соединения мелких деталей.
Поиск данных по Вашему запросу:
Пос 40 или пос 61 что лучше
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Военно-историческая
- Все про припой ПОС
- § 92.
МАТЕРИАЛЫ ДЛЯ ПАЯНИЯ. Припои. Флюсы.
- Свинцово-оловянные припои ПОС-30, ПОС-40, ПОС-61, ПОС-63
- Все про припой ПОС
- Припой для пайки
МАТЕРИАЛЫ ДЛЯ ПАЯНИЯ. Припои. Флюсы.ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Обзор припоев
Военно-историческая
Приветствую дорогих сердцу читателей! В этом материале я постарался собрать все данные про припой ПОС. Этот Припой Оловянно-Свинцовый является самым популярным припоем для монтажа радиодеталей и чаще остальных применяется в радиотехнике. Постараюсь объяснить почему это так и расскажу про разновидности и технические характеристики припоев серии ПОС.
Для начала вспомним, какие бывают припои из сплавов оловянно-свинцовой группы.
Сурьма в составе припоя добавляет ему несколько процентов по прочности. Когда мы говорим про плавление смеси олова и свинца, нужно помнить про определения солидуса и ликвидуса. При нагревании любой смеси двух и более металлов происходит сначала расплавление преобразование из твердой в жидкую фазу самых легкоплавных частиц. Эта температурная отметка называется солидусом сплава.
При дальнейшем росте температуры начинают плавиться более тугоплавкие компоненты. Как только они расплавятся, наступает точка ликвидуса. Теперь припой ПОС полностью расплавлен. Подробнее этот процесс поясняет картинка, выдранная из презентации на тему сплавов. Между этими двумя точками находится состояние повышенной пластичности припоя. В этом состоянии припой можно тянуть и деформировать без потери целостности. Существуют эвтектические сплавы — припои, у которых точка солидуса и ликвидуса совпадает.
Это очень удобно при пайке и говорит о высоком качестве припоя. Название припоя оловянно-свинцовой группы говорит о содержании в нем олова.
Например, для пайки меди или цинка в припой ПОС добавляют несколько процентов меди или цинка соответственно. Это снижает химическую эрозию металла и увеличивает поверхностную прочность соединения. По ней можно определить температуру плавления, плотность, удельное электросопротивление, теплопроводность, временное сопротивление разрыву, относительное удлинение, ударную вязкость и твердость по Бринеллю припоев.
Анализ таблицы показывает, что самым легкоплавким среди списка является кадмиевый припой ПОСК с характеристикой по температуре плавления градусов Цельсия. Припой ПОС 10 имеет отличительный химический состав. Припой ПОС применяется для пайки и лужения контактных поверхностей электроники.
Остальное — это примеси и легирование. Температура плавления ликвидус равна градусов, а температура пластичности солидус равна градуса Цельсия. Согласно техническим характеристикам, припой ПОС 30 чаще применяется для пайки и лужения листового цинка и радиаторов. Остальные примеси в таком же соотношении, как и у ПОС Припой для пайки ПОС часто применяется для пайки и лужения корпусов радиоаппаратуры из оцинкованного железа с оцинкованными швами. Температура пайки припоя ПОС равна градусов Цельсия, а солидус — градуса.
Вот и настало время страшной тайны припоя ПОС Вот полная таблица из этого ГОСТа. Мне кажется, что это связано с путаницей в обозначении ПОС Среди припоев, произведенных по международным стандартам существует припой Sn60Pb Та же история с припоем типа ПОС Такого свинцового припоя по ГОСТу пока не придумали.
Вот например, можно воспользоваться каталогом припоев компании Kester.
ПОС применяют для пайки и лужения электронных компонентов и печатных плат точных приборов с высокогерметичными швами, для которых не допускается перегрев. Температура пайки припоя ПОС составляет градусов Цельсия. Солидус равен градуса. Большинство хороших китайских припоев также имеют маркировку Sn63Pb Это эвтектические сплавы с температурой плавления градуса Цельсия.
Применяется ПОС для пайки и лужения выводов микросхем и корпусированных радиокомпонентов, печатных плат, проводов и кабелей. В общем, из современных припоев — этот самый распространенный. Но точных значений я пока не нашел.
Такой припой применяется для пайки и лужения печатных плат и оцинкованных радиодеталей при повышенных требованиях по температуре эксплуатации. А вот его температура плавления равна градусов. Применяется он в основном для пайки и лужения внутренних швов пищевой посуды и медицинской аппаратуры. Согласно техническим характеристикам температура плавления припоя типа ПОС 90 равна градусов. Что такое винтажный припой хорошо знают любители Hi-End электроники.
Чаще всего, это припой для пайки аудиотехники, произведенный в 30 — хх годах прошлого века. Такие припои имеют высокую чистоту компонентов, что положительно сказывается на звуке наивысшего качества.
Чтобы услышать эффект от такого припоя, нужны не только высококачественный источник звука, излучатель звука, но и прекрасный слух. Специалисты отслушивают припой и составляют свои сплавы для лучшей звукопередачи. Одним из самых крутых для меломанов является американский припой фирмы Kester бородатых годов. Его продают по 10 баксов за метр. И с каждым годом его становится все меньше.
По химическому составу близок к ПОС, но не совсем. Вот уж гремучая смесь. Те, кто не может достать винтажный припой , выкупают старую электронику послевоенного периода и сплавляют припой оттуда. Так получается очень приличный полуфабрикат. Он так и называется Sn50Pb Надеюсь, что теперь ты понимаешь больше в теории припоев. Сможешь расшифровать состав припоя ПОС 18 и прикинуть его достоинства и недостатки.
Легко ранжируешь припои марки ПОС по токсичности, зная их химические составы.
Хороший видеоролик с обзором импортных и отечественных припоев, в том числе ПОС Материал собрал и подготовил Мастер Пайки.
А какой твой любимый припой из оловянно-свинцовой группы? Максим, свинцовые вредны тем, что на производстве пары свинца надо удалять. За безсвинцовые припои борятся зеленые. Тем заводам, которые используют безсвинцовый припой — налоговые послабления дают.
А вот эскплуатационные свойства такх припоев оставляют желать лучшего. А если использовать без свинцовый припой и уменьшить толщину платы, то на выходе получается устройство с минимальной ремонтопригодностью, потому как далеко не все мастера способны грамотно заменить микросхему при нагреве за градусов, да так чтобы плату не повело.
В итоге производители в двойне выигрывают. Скажите, пожалуйста, можно ли использовать ПОС для пайуи проводов? Везде пишут что он для посуды. Оповещать меня о новых комментариях к этой статье по почте.
Я Пользователь , нажимая на кнопку “Отправить комментарий”, даю свое согласие на обработку персональных данных и соглашаюсь с условиями cоглашения об обработке персональных данных и политикой конфиденциальности.
Достоинства припоя ПОС Недостатки припоя ПОС Недостатки припоя марки ПОС Достоинства припоя марки ПОС Недостатки припоя типа ПОС Достоинства припоя ПОССу, Недостатки припоя марки ПОССу, Недостатки припоя марки ПОС Оцените статью: 7 голосов, средний балл: 4,43 из 5. Предыдущий пост Предыдущий постt: Ремонт светодиодного прожектора. Следующий пост Следующий пост: Ремонт щипцов для волос.
Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Комментарий Оповещать меня о новых комментариях к этой статье по почте.
Все про припой ПОС
Припой – металл или сплав для соединения заготовок, имеющий температуру плавления ниже, чем соединяемые металлы. Оловянно-свинцовый припой имеет низкие температуру плавления и предел прочности при растяжении.
В сравнении с чистыми металлами – свинцом и оловом, оловянно-свинцовые припои марок ПОС 18, ПОС 30, ПОС 40 имеют более высокое сопротивление срезу, и потому применение их для получения прочного шва дает более хорошие результаты. Припои должны обладать как высоким сопротивлением разрыву, так и максимальной вязкостью. Оловянно-свинцовый припой ПОС 18, в отношении вязкости, несколько лучше припоя ПОС 40, причем незначительно отличается от последнего по прочности. Более твердые припои лучше сопротивляются истиранию, чем мягкие, и поэтому все преимущества в этом отношении будут за припоем ПОСС
Припой ПОС (припой оловянно-свинцовый) имеет самую низкую температуру ПОС применяется для различных паяльных работ; ПОС- 40 – для паяния Она лучше очищает поверхность, имеет меньшую текучесть и после.
§ 92. МАТЕРИАЛЫ ДЛЯ ПАЯНИЯ. Припои. Флюсы.
Приветствую дорогих сердцу читателей! В этом материале я постарался собрать все данные про припой ПОС. Этот Припой Оловянно-Свинцовый является самым популярным припоем для монтажа радиодеталей и чаще остальных применяется в радиотехнике.
Постараюсь объяснить почему это так и расскажу про разновидности и технические характеристики припоев серии ПОС. Для начала вспомним, какие бывают припои из сплавов оловянно-свинцовой группы. Сурьма в составе припоя добавляет ему несколько процентов по прочности. Когда мы говорим про плавление смеси олова и свинца, нужно помнить про определения солидуса и ликвидуса. При нагревании любой смеси двух и более металлов происходит сначала расплавление преобразование из твердой в жидкую фазу самых легкоплавных частиц. Эта температурная отметка называется солидусом сплава. При дальнейшем росте температуры начинают плавиться более тугоплавкие компоненты.
Свинцово-оловянные припои ПОС-30, ПОС-40, ПОС-61, ПОС-63
Прошу не пинать и ваго не предлагать. Интересует практический вопрос. Везде, гдк читал для спайки скруток рекомендуют ПОС или Пока не смог в магазинах найти. Не могут ли уважаемые Гуру объяснить, почему нельзя применчть ПОС, для домашней проводки?
Братцы не ржите если вопрос тупой, сегодня прикупил себе ПОС катушку 0.
Все про припой ПОС
И вот ты решил окунуться в электронику с головой, затарился паяльником, купил припой и… А что дальше? Если худо бедно, то как надо паять представляют все, а вот тонкости технологии известны далеко не многим и приходят с опытом. Чтож, ускорю этот пагубный процесс и расскажу тебе парочку хитростей. Итак, про хороший паяльник для мелкого монтаж а ты наверное уже читал, вот от него и будем плясать. Кроме паяльника тебе потребуется припой и флюс. О них поподробней.
Припой для пайки
Процесс ремонта электроники, произведение работ в радиотехнике происходит с помощью паяльника. Качественная работа служит основанием для долговечного соединения деталей. Работа происходит паяльником, надежное соединения производится не только качественным инструментом, но и флюсом, припоем. Основной припоя является сплав металлов легкосплавного типа, которые расплавляется по достижению определенной температуры. Наиболее подходящим вариантом считается олово в чистом виде, однако материал очень дорогой.
Харакетристики: Припой ПОС в классификации припоев занимает Припой ПОС 40 великолепно подходит для формирования прочного (если или каких-либо элементов, то лучше воспользоваться припоями с более низкой.
Припои для лужения и пайки. Для лужения и пайки применяется ряд припоев, отличающихся между собой по химическому составу, физико-механическим и технологическим свойствам. Ступенчатая пайка используется в узлах с близко расположенными соединениями, которые паяются последовательно различными припоями при условии, что каждый из этих припоев отличается от предыдущего пониженной на К температурой пайки.
Пассажирские перевозки — благо посланное нам технической революцией или вечное яблоко раздора для чиновников и предпринимателей? Как и обычно, с использованием административных ресурсов и решений ручных дум легко можно определить угодных и тех, кто долгое время находится в опале. Сегодня в реестр регулярных перевозок пассажиров и багажа в границах муниципального образования город Тула согласно распоряжению администрации Тулы от 11 марта года включен маршрут.
Сейчас этот форум просматривают: Google Adsense [Bot] , Yandex[bot] и гости: 4.
Припой применяется для пайки, в радиоэлектронике. Пайку осуществляют или с целью создания механически прочного иногда герметичного шва, или для получения электрического контакта с малым переходным сопротивлением. При пайке места соединения и припой нагревают. Так как припой имеет температуру плавления значительно ниже, чем соединяемый металл или металлы , то он плавится, в то время как основной металл остаётся твёрдым. На границе соприкосновения расплавленного припоя и твёрдого металла происходят различные физико-химические процессы. Припой смачивает металл, растекается по нему и заполняет зазоры между соединяемыми деталями. При этом компоненты припоя диффундируют в основной металл, основной металл растворяется в припое, в результате чего образуется промежуточная прослойка, которая после застывания соединяет детали в одно целое.
Оловянный припой — это прутки, проволока, порошок, фольга, гранулы, изготовленные из олова. Все эти изделия могут быть использованы для пайки. Пайкой называют метод сращивания деталей с помощью припоя.
Что такое припой ПОС и с чем его едят?
Припой это
Припой ПОС представляет собой сплав олова со свинцом. В некоторых марках припоя присутствуют добавки, такие как сурьма или медь. Сочетание/пропорции олова и свинца определяют его марку.
Припои для пайки и температура плавления
- Припой ПОС-30 – это сплав, в котором 30 % олова, а остаток – свинец
- Припой ПОС-40 – это сплав, в котором 40 % олова, остальное – свинец

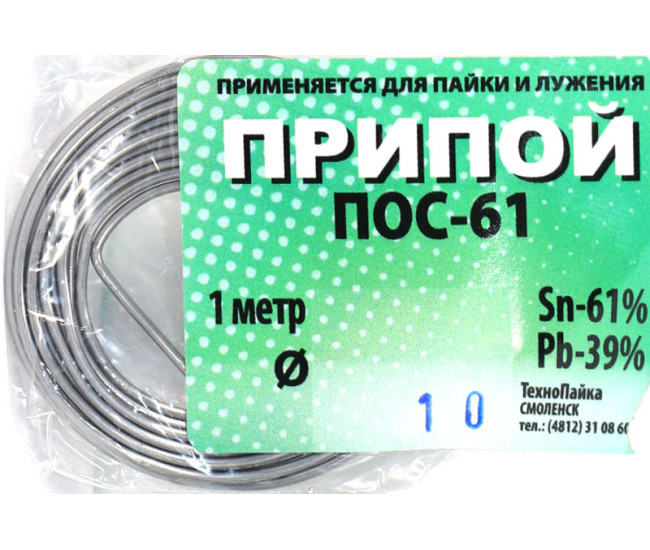

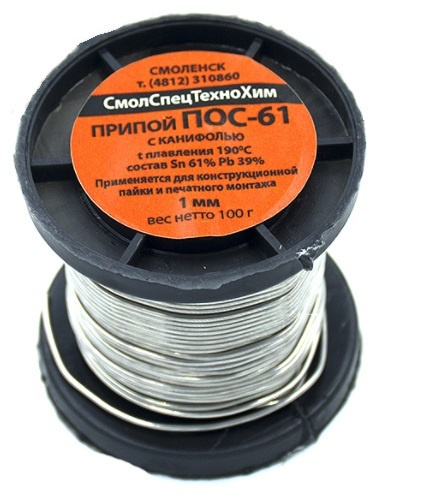

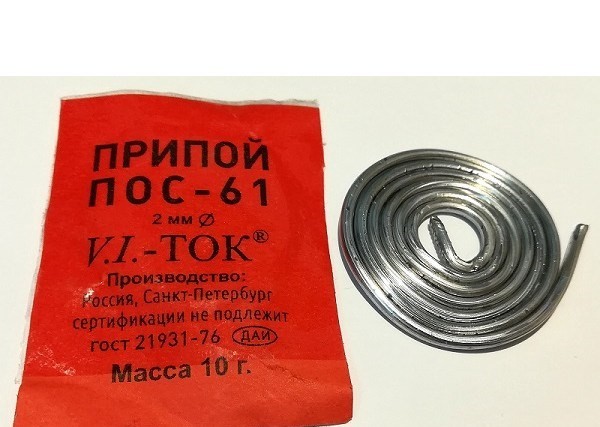

- Припой ПОС-61 – это сплав с 60 % олова и 40 % свинца
И так далее. Существует несколько десятков видов припоев ПОС, выпускаемых в соответствии с ГОСТ 21931-76 и ГОСТ 21930-76.
#S[2047]#
Есть его конечно не следует, свинец – металл небезопасный.
А вот применение припоев ПОС достаточно широкое. Это и электромонтажные работы, автомобильное производство, железнодорожное строительство, производство различных электрических устройств и изделий. Например трансформаторов или предохранителей.
Для каждого применения существуют рекомендации по выбору марки припоя. ТД «Скала» является производителем припоев уже свыше десяти лет и может предложить вам большое количество марок припоев ПОС.
Виды, формы и марки припоя ПОС
Помимо различий в химическом составе, определяемым по цифре после аббревиатуры ПОС, припой различается по форме выпуска. Такой как :
- Припой ПОС в чушках

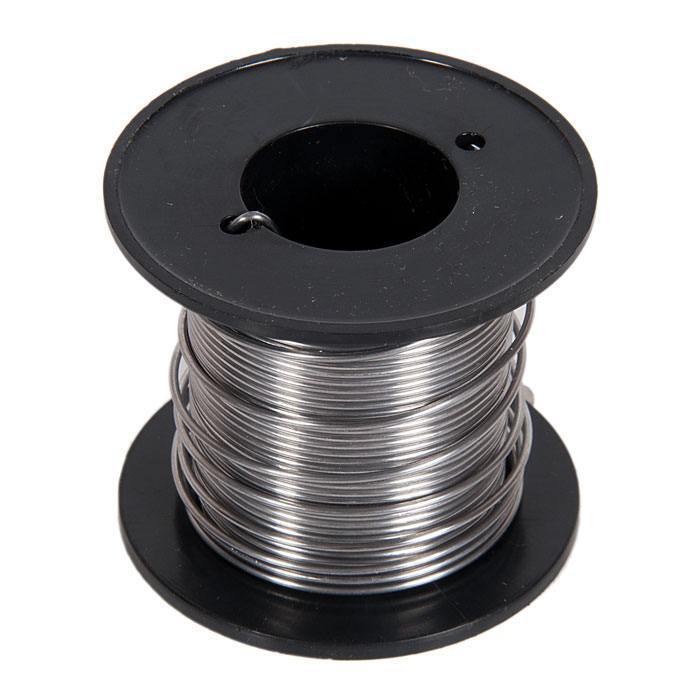

- Припой ПОС в проволоке
- Припой ПОС в трубке с канифолью (флюсом)
- Припой ПОС в прутке

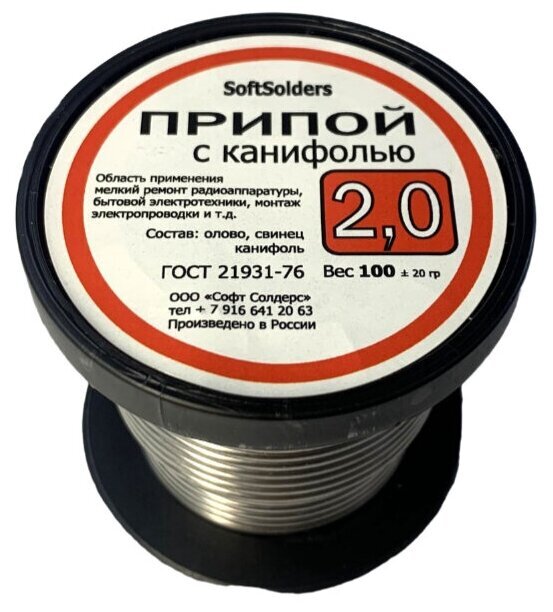

В случае, если припой выпускается в виде трубки с канифолью, то в марке будет присутствовать буква «Т» с указанием диаметра трубки.
Диаметр пропоев
Припой Припой Т 2,0 ПОС 61
– это припой ПОС в виде трубки с флюсом диаметром 2 мм.
Поставляется в бухте или катушке
Возможна другая маркировка. Например Припой ПОС-61-Т1 А это также припой ПОС-61, но в виде трубки диаметром 1 мм

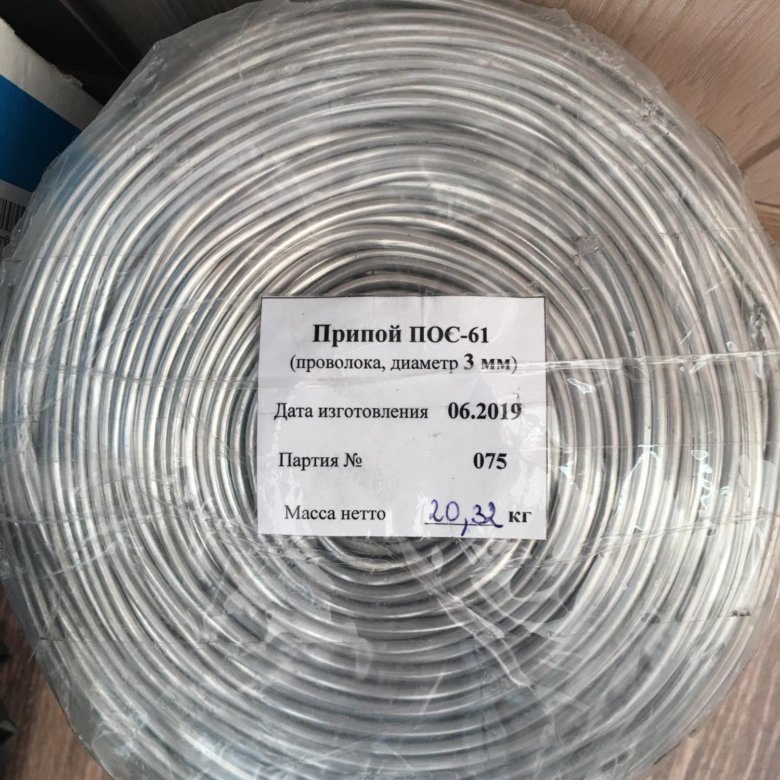

Если вы встретили маркировку Припой ПОС-61 (проволока d-3 мм), то это припой ПОС-61 произведенный в виде проволоки диаметром 3 мм, без канифоли, поставляется в виде бухты.
Маркировка Припой ПОС-30 или Припой ПОС-30 ⌀8 означает одно и тоже. Это припой ПОС-30, поставляемый в виде прутка диаметром 8 мм.
Припой «А», для чего он нужен
Припой «А» – это оловянно-цинковый сплав, с обязательными легирующими добавками меди и алюминия. Применяется для облуживания алюминиевой оболочки кабеля перед нанесением припоя ПОС. Предварительная обработка поверхности кабеля припоем «А» резко увеличивает электрическую и механическую прочность паянного контакта. Однако нанесение припоя «А» требует большого внимания и навыка. Припой «А» является достаточно тугоплавким припоем и есть риск перегрева оболочки кабеля при неудачных попытках натереть ее припоем «А».
Очень важно применять для этого качественную газовую горелку с регулировкой остроты пламени.
Применение припоя пос-30 в кабельных муфтах
Припой ПОС-30 является важной составляющей кабельных муфт. Совместно с Припоем «А» он обеспечивает надежный электрический контакт проводника заземления с оболочкой кабеля. И конечно, для качественного паянного соединения в кабельных муфтах применяется паяльный жир. В силу особой зоны ответственности существуют требования к Припою ПОС-30 и «А» высокого качества. По требованию потребителя мы поставляем припой ПОС и «А», нормированный по весу. Разбег весов от 40 г до 200 г в одном изделии.
ТД «Скала» поставляет припой для производства кабельных муфт уже больше десятилетия и может предложить продукцию высокого качества и европейского уровня.
тематическая статья
Припой ПОС40. Купи сегодня. Лучшая цена от продавца. / Auremo
Припой ПОС30 Припой ПОС40 Припой ПОС61
Применение
Лужение и пайка любого электрооборудования, все детали изготовлены из оцинкованного железа и имеют герметичные швы.
Легко паять латунь, медную проволоку и железо.
Форма выпуска
Проволока диаметром 1-1,4 мм, диаметром 1,5-5 мм, чушка, прут диаметром 8-15*
Сан
| Температура плавления в градусах | t° пайка в градусах (RJC) | UD.вес в г/см3 | УД.Эл.сопрт. в мк0м*м | Пред.с.о. при Растас., в МПа |
|---|---|---|---|---|
| 183 Линия Солидуса, Ликвидуса 238 | 290 | 9,3 | 0,159 | 3,8 |
Припои серии ПОС (40, 61М, 61) в отличие от других марок оловянно-свинцовых припоев обеспечивают повышенный уровень чистоты пайки.
Производство ГОСТ 21930-76 ()
| Цинк | Ni | Сб | Как | Ал | Би | Фе | Медь | С | Пб | Sn |
|---|---|---|---|---|---|---|---|---|---|---|
| >0,002 | 0,02 | 0,1 | 0,02 | 0,002 | 0,2 | 0,02 | 0,05 | 0,02 | 58,766 — 61 | 39— 41 |
Сравнительная характеристика припоев марки ПОС
| Марка ПОС | Поставка | t° плавления | Применение |
|---|---|---|---|
| 30 | Слитки, проволока Ø 1-4 мм, пруток | 183-255°С | Лужение и пайка радиаторов, латуни и листового цинка |
| 40 | Слитки, проволока Ø 1-4 мм, пруток | 183-238°С | Для пайки электрооборудования, деталей из оцинкованного железа, создания герметичных швов. |
| 60 | Слитки, проволока Ø 0,5−4 мм, пруток | 183-190°С | Пайка радиоаппаратуры, печатных плат, точных приборов. |
| 90 | Бары | 183-220°С | Пайка и лужение бытовой и медицинской техники |
Поставщик
Поставщик «Auremo» предлагает купить сегодня любые припои на выгодных условиях. Большой выбор на складе. Соответствие ГОСТу и международным стандартам качества. Всегда в наличии припой ПОС40, цена оптимальная от поставщика. Оптовым покупателям цена — снижена.
Купить по лучшей цене
Компания «Ауремо» предлагает купить припой ПОС40 на выгодных условиях. На складе представлен самый широкий выбор товаров. Всегда в наличии припой ПОС40, цена обусловлена технологическими особенностями производства без включения дополнительных затрат. На сайте компании в режиме реального времени отображается информация о продукции, есть каталог продукции и прайс-листы.
Цена заказа зависит от объема и дополнительных условий доставки. Нас легко найти в Интернете. Компания «Ауремо» ищет купить POS40 оптом или в рассрочку. В этом сегменте компания «Ауремо» — лучший поставщик. Ждем ваших заказов.
Купить припой ПОС 40 по доступной цене у поставщика Электровеке-сталь/Эвек
Международный Эквивалент
| Знак | Аналог | W. №. | Айси Унс | Эн | Заказ |
|---|---|---|---|---|---|
| ПОС40 | Поставка со склада, в наличии |
Приложение POS40
Лужение и пайка электрооборудования. Легко паяется латунная, железная и медная проволока. Соединяет фрагменты оцинкованного железа герметичными швами.
Механические свойства при 20 o С
| t° | σ В | δ 5 , | ККУ, | Плотность |
|---|---|---|---|---|
| °С | Н/мм2 | % | кДж/м2 | г/см 3 |
| 20 | 38 | 52 | 400 | 9,3 |
σ В Предел кратковременной прочности, [MPA]
Δ 5 , элангация при перерыве, [ %]
KCU,-Impact Pell DINITY PoS403.
| Ликвидус | Солидус | Рекомендуемая t° пайки, °С | Вес UD г/см3 | Удельное электросопротивление, мкОм•м | Предел кратковременной прочности, МПа |
|---|---|---|---|---|---|
| 238 | 183 | 290 | 9,3 | 0,159 | 38 |
Припой ПОС 40 (ПОС 61, ПОС 61М) в отличие от других оловянно-свинцовых припоев дает высокую чистоту пайки
Производство ПОС40
| Наименование | ГОСТ | Форма выпуска | Ал | Цин | Как | Фе | С | Ni | Медь | Сб | Би | Сн | Pb |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ПОС 40 | 21 930 — 76 | Стержень Ø8−15*, скреб. Проволока: Ø1. 5−5 Ø1−1,4 | 0,002 | 0,002 | 0,02 | 0,02 | 0,02 | 0,02 | 0,05 | 0,1 | 0,2 | 39 — 41 | 58,766 — 61 |
Поставка
Поставка сертифицированных легкоплавких сплавов любой марки.
