Какой споттер выбрать: Что такое споттер и как его выбрать

alexxlab | 29.08.2020 | 0 | Разное

Содержание

Как выбрать споттер для автосервиса

Точечная сварка широко применяется при изготовлении автомобилей для соединения деталей, а также в кузовном ремонте. Поэтому споттер, представляющий собой прибор для точечной сварки, является необходимым оборудованием для автосервиса.

Правильно выбранный агрегат позволит обеспечить нужную производительность и комфорт мастера при выполнении ремонтных работ. Современный рынок представляет большое разнообразие аппаратов для точечной сварки, которые предполагают широкие функциональные возможности оборудования.

Перед тем, как сделать выбор в пользу какого-либо устройства, необходимо изучить принцип действия и основные отличия доступных приборов.

Принцип работы споттера

Точечное воздействие споттером приводит к сильному нагреванию обрабатываемой поверхности, после чего на нее можно воздействовать вытягивающими или сокращающими усилиями. Нагревание происходит за счет роста электрического сопротивления в металле, который происходит при контакте устройства с поверхностью детали в момент подачи тока.

В процессе ремонтных работ мастер приваривает электрод к детали, после чего в ход идет обратный молоток для исправления геометрии поврежденных участков автомобиля. После завершения ремонта электрод отламывается, а поверхность кузова шлифуется и окрашивается. Такой вариант кузовного ремонта эффективен при небольшой площади вмятин, так как позволяет экономить на покупке новых деталей.

На что обратить внимание при работе со споттером

В ходе выполнения восстановительных работ мастеру необходимо обеспечить надежную фиксацию электрода на поверхности детали. При этом электрод должен быть именно приварен, а не утоплен в поверхность, чтобы по завершении ремонта его можно было легко отломить.

Найти баланс помогает тонкий расчет, учитывающий силу тока и продолжительность его воздействия на поверхность, что во многом определяется параметрами споттера. Правильный выбор оборудования позволяет исключить вариант совершения ошибок при выполнении восстановительных работ и увеличения затрат для устранения последствий (прожига обшивки).

Таким образом, при выборе споттера следует учитывать следующие критерии:

  • Показатели мощности и КПД, совместимость с однофазными и трехфазными сетями (220 В и 380 В)
  • Вес и габаритные размеры, определяющие удобство манипулирования устройством на ограниченном пространстве
  • Понятный интерфейс для настройки мощности при работе с разными типами электродов
  • Приемлемая стоимость.

Типы споттеров и их характеристики

Основным отличием споттеров, предлагаемых автосервисам, заключается в параметрах мощности, что в свою очередь определяет условия эксплуатации оборудования и его возможности в устранении тех или иных повреждений кузова.

Маломощные споттеры предназначены для работы в однофазных сетях со стандартным напряжением в 220 В. Они подходят для любой розетки, не создают чрезмерной нагрузки на сеть, доступны по стоимости, просты в использовании. Такие виды точечной сварки позволяют охватить стандартные сплавы металлов толщиной до 0,8 мм, однако некоторые виды стали ей недоступны.

Споттеры, работающие в трехфазных сетях 380 В, обладают большой мощностью, что сказывается на их стоимости, уровне энергопотребления, функциональных свойствах. Такие устройства предполагают более мощный трансформатор, а также клещи. Трехфазные споттеры востребованы среди профессионалов, поскольку позволяют получить высокую производительность за счет быстрого разогрева поверхности.

Как выбрать подходящий споттер? - Автосканеры.РУ

Споттер - это аппарат для контактной сварки для выправления вмятин. В прошлом жестянщикам приходилось выпрямлять вмятины молотком и поддержками, но с появлением споттера отпала необходимость в разборке деталей и выпрямление деталей стал проще и быстрее.

Как работает споттер?

В месте контакта электрического сопротивления с деталью при пропускании тока в момент замыкания цепи происходит сильный разогрев и электрод из мягкой стали приваривается к ремонтируемой детали. После, с помощью обратного молотка устраняют вмятину, и в заключении аккуратно отламывают электрод от точки сварки. Процедура повторяется до тех пор пока не отпадет необходимость в ней.

При условии, что аппарат корректно настроен и расходные электроды правильно подобраны у вас не возникнет проблем в его использовании.

Как пользоваться?

Электрод нужно немного приварить в точке ремонта, он не должен прожигать отверстие или привариться намертво и при этом важно чтобы он не отрывался от удара молотка и легко отламывался в нужный момент. Рассчитать длительность и силу импульса тока сварки нужно в зависимости от формы электрода и толщины детали. Верная комбинация этих величин (A+t) дает возможножность быстро, легко и качественно выполнять работу с первого раза. Иногда производители не дорогих споттеров неверно представляют параметры, указывая завышенные значения (для трансформатора). Если у споттера недостаточно мощности производители увеличивают продолжительность импульса перегревая точку прихвата электрода.

Зачастую производители предлагают самостоятельно настраивать силу тока и продолжительность импульса, полагаясь на прочтение прилагаемых инструкций и схем к споттеру.

Какие характеристики важны для споттера:
  • КПД и мощность

  • Компактность, для маневренности,  подключение к стандартным розеткам  автомастерской или гаража, возможность подключения к однофазной сети 220В 16А

  • Интуитивный дисплей управления

  • Доступная цена

Что есть на рынке?
Технические характеристики споттера HAMMER TТ:
Наименование Значение
Производство Европа
Потребляемый ток 16 А
Сварочный ток 2600 A
Потребляемая мощность 2. 3 кВт
Габариты 200х320х180 мм
Вес 14 кг
Напряжение питания 220 В

Споттер применяется в промышленности, ремонтирует стальные детали кузова любой сложности. В автомастерских для ремонта кузова используется споттер, где толщина облицовочного металла: 0,6 0,8 1,0 мм. Стержень и медная электропроводка обеспечивают максимальное КПД при энергопотреблении 2,3 кВт.


Удалось исключить большинство ошибок и сократить время, инструмент выбирается поворотным регулятором на панели управления. Теперь создан аппарат,автоматически вычисляющий параметры сварки, нужный функционал выбираете с помощью поворотного регулятора.

Мощности аппарата хватит для приваривания: треугольников и колец током 800-1000 А, волнистой проволоки - 1000-1200 А и медного электрода - 1400 А, разогрейте поверхность графитовым электродом током 2200 А. После выполнения предыдущего шага осадите выпуклости на месте приваривания треугольника.


Споттер не может выполнять сварку клещами, так как для сварки современных сталей требуются токи 9000 - 13000 А, которые может обеспечить только инверторный блок, а это уже совсем другие сварочные аппараты с иными технологиями.

Частые вопросы:

Хватит ли споттеру мощности для выправки порогов и стоек?

Да, если электроды использовать по назначению.

Разве выправляющие аксессуары нужно сильно вваривать?

Есть специальные кольца и приспособления для увеличения усилия вытяжки до 4 тонн, которые помогут минимизировать повреждения от сварки.

  • Каталог споттеров

Споттеры – аппараты точечной сварки

Точечная сварка — сложный процесс, осуществляемый в несколько этапов для того, чтобы скрепить между собой детали. Чтобы выполнить такую работу на высшем уровне, нужно пользоваться специализированными под эту задачу инструментами и оборудованием.

Что такое споттер?

Cпоттер – устройство, с помощью которого делается точечная сварка, а также рихтовка (устранение неровностей на металлических пластах) поверхности кузова транспортного средства, которая по каким-то причинам деформировалась.

Споттер представляет собой аппарат, отличающийся высокой надежностью, производительностью и прочностью. Они оснащены двумя источниками тока. Один из них подсоединяется к детали, которую нужно обработать, второй — к элементу, который надо приварить.

Cпоттер Digital Plus 5500

Существуют различные виды споттеров. Каждый из них обладает своими преимуществами и недостатками, имеет определенные особенности. Устройства могут иметь шпильки, болты или другие крепежные элементы, которые решают конкретную задачу. Такая деталь будет находиться в «стаддере» — специальном пистолете, которым удобно и легко пользоваться.

Сварочный аппарат точечной сварки дает возможность плотно присоединиться к детали, чтобы вытянуть вмятину на кузове авто. Прижимается устройство вручную. Плотнее присоединить детали можно с помощью рычагов, молотков и т.д.

Cпоттер Forsage

Виды споттеров

Не знаете, какой споттер выбрать для гаража или автосервиса? Для начала нужно ознакомиться с принципом их действия, после этого решить, для чего именно будет использоваться устройство. Все споттеры отличаются между собой функционированием, а также мощностью трансформатора:

  1. Устройство, работающее на основе микропроцессора, делает одностороннюю точечную сварку и обладает несколькими уровнями мощности. Такой споттер настраивается в кратчайший срок. Необходимо только выбрать оптимальный температурный режим.
  2. Споттер для кузовного ремонта инверторного типа обладает широким дисплеем, отличается простым и понятным интерфейсом, на котором показываются текущая или заданная температуры. Пользоваться такими устройствами можно даже новичкам.
  3. Устройство, имеющее двустороннюю сварку. Оно функционирует благодаря микропроцессору. Пневмоклещи выравнивают поверхность. В зависимости от того, какой вид наконечника используется, подходящий параметр настраивается в автоматическом режиме на панели управления.

Преимущества споттеров

Cпоттер Aluspotter 6100

  • Можно делать сварку либо вытягивать вмятины, не собирая и разбирая транспортное средство. Таким образом, можно существенно сэкономить время и силы — очень ценные ресурсы нашего времени.
  • Споттер позволяет также ремонтировать двери, пороги и другие детали кузова авто. Стоит отметить, что с помощью устройства односторонней точечной сварки можно сильно нагревать металл, благодаря чему он осаживается — приобретает прежнюю форму (вытягивание в этом случае не потребуется).
  • Простота использования — еще одно преимущество споттера. Во время работы важно соблюдать правила техники безопасности, зачищать металлические поверхности и т.д. Многие модели, такие как, например, BLUEWELD DIGITAL PLUS 5500 400V, имеют готовые программы, а пользователям нужно лишь выбрать толщину материала, который нужно сварить, тип крепежа, сварки и время процесса. С этим может справиться любой желающий.

Что еще следует знать?

В комплектацию простого сварочного аппарата, как правило, входят молоток, пистолет и различные необходимые аксессуары. Список можно расширить тележкой и клещами. Простая модель имеет невысокую мощность, поэтому возможности ее использования ограничены. Она отлично подходит для ремонта кузовов, материал изготовления которых — тонкослойная или низкоуглеродистая сталь. Решить с ее помощью другие задачи не представляется возможным.

Современные же автомобили имеют кузовы, выполненные из алюминия или очень прочной стали. Чтобы отремонтировать их, нужно использовать споттеры, имеющие расширенные возможности.

Что такое «споттер»? | Сварка своими руками

Обычный аппарат контактной точечной сварки

Сегодня техника помогает человеку практически во всех сферах, в которых он задействован, а в некоторых сферах она уже и вовсе его заменила.

Дело кузовного ремонта автомобиля всегда было хлопотным. Найти хорошего мастера по рихтовке, который на протяжении всей жизни накапливал необходимые знания, было всегда трудно. Возможность забраться в труднодоступные места кузова и выровнять их с помощью одному только мастеру известных инструментов, было подвластно только профессионалу. Но с появлением споттеров все изменилось кардинально. Изобретатели додумались, что чем править вмятину изнутри, проще вытянуть ее снаружи, приварив к ней крепеж за который можно ухватиться. С тех пор споттеры, представляющие собой модифицированные аппараты точечной сварки, прочно обосновались в деле рихтовки кузова и стали совершенствоваться. Приваренный к вмятине крепежный элемент является электродом, который позволяет вытянуть деформированный участок, нагрев металл на температуру на 10-20% меньшую, чем температура его солидуса.
Нельзя сказать, что споттеры появились недавно, просто широкое их внедрение стало возможным только в последние десятилетия благодаря использованию современной электроники, которая управляет быстротечным процессом приварки точками.

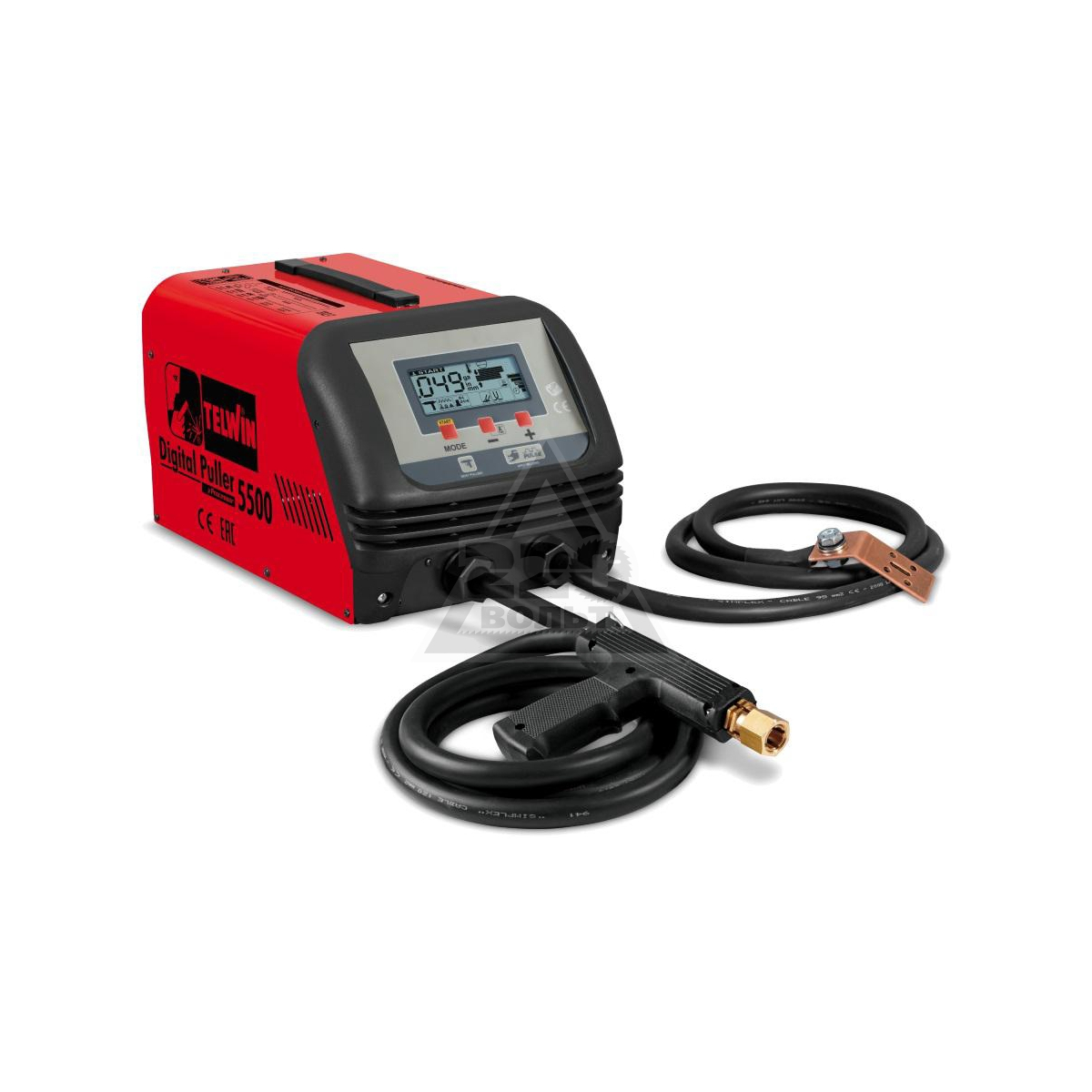

telwin digital car spotter 5500 с набором приспособлений

Виды споттеров

Выделившись из установок для точечной сварки в отдельный вид устройств, споттеры моментально начали приобретать различные все новые функции. Инженеры усердно работали над их усовершенствованием с целью получить как можно более компактное и полезное устройство, так постепенно эволюция привела к созданию универсальных приборов, которые умеют практически все (кроме стирки и уборки). Перечислим возможности:

  • сварочные работы
  • подогрев
  • устройство для заплат
  • рихтовка

Такое развитие привело к появлению и отрицательных факторов:

  • Возросли электроэнергетические потребности, а значит, появилась потребность в использовании отдельных блоков питания.
  • Переход на питание от трехфазной сети
  • Т.к. техника стала более профессиональной, это привело к ее удорожанию.

Из вышесказанного может быть понятно, какие же виды споттеров существуют сегодня в продаже:

  • Аппараты с отсутствием широкого спектра функций, которые питаются от розетки с одной фазой. Специального подключения не требуют, можно работать хоть дома.
    Возможности: сварка листовой стали толщиной до 0,8 мм. Ясно, что рихтовочные работы по иномаркам с кузовом более 0,8 невозможны. Возникают проблемы с оцинкованными поверхностями.
  •  Аппараты с трансами трехфазного тока имеют широкие возможности вплоть до нагрева угольным электродом
  •  Имеющие инверторный преобразователь, используют ток высокой частоты

Любой хороший споттер должен иметь микропроцессор, который будет управлять сложными процессами приварки.

Читайте на нашем сайте: Аппарат контактной сварки для ремонта кузова

Споттер для рихтовки


что это такое и как выбрать аппарат — ГаражТулс на DRIVE2

Продолжаем цикл полезных статей о профессиональном инструменте и оборудовании для авторемонта.

Полный размер

Так выглядит споттер из серии GS от производителя Garwin

Сегодня мы подробно расскажем о споттерах, с помощью которых эффективно, качественно и быстро выполняется рихтовка кузова. Тема серьезная и большая, поэтому и объем статьи вышел достаточно внушительным. Надеемся, теперь вы будете иметь полное представления об этом полезном виде оборудования.

PS: в конце статьи мы разместили бонусное видео, на котором споттер показан в действии, приятного просмотра!

Џ• ЧТО ТАКОЕ СПОТТЕР И КАК ТАКОЙ АППАРАТ ИСПОЛЬЗУЕТСЯ ДЛЯ КУЗОВНОГО РЕМОНТА? •Џ

Современный споттер

Как известно, точечная сварка приобрела широкое распространение в области кузовного ремонта автомобилей. Многие элементы кузова еще на заводе соединяются посредством точечной сварки. Аппараты точечной сварки, которые используются для выполнения таких операций, называют споттерами. Они представляют собой эффективные и удобные в работе устройства, получившие большую востребованность в автосервисном кузовном ремонте.

Правильнее всего будет назвать споттеры неким ответвлением от традиционных аппаратов контактной точечной сварки. Свой современный вид, который сейчас является для нас привычным, они приобрели относительно недавно. За последние десятилетия данное направление получило весьма быстрое развитие. Его внедрение в область восстановления геометрии кузова автомобиля привело к образованию новых технологических процессов! Поэтому современные аппараты достаточно часто обладают не только функциями точечной сварки, но и возможностью восстанавливать геометрию элементов кузова (посредством нагрева и вытяжки различными насадками). Это и подняло интерес для автосервисов и СТО.

Функциональные возможности споттеров оценили не только мастера и владельцы автомастерских, но и их клиенты. Ремонт (точнее будет сказать — исправление геометрии) какого-либо элемента при помощи споттера обходится значительно дешевле, чем замена и покраска. Любой здравомыслящий автовладелец предпочтет тот автосервис, где ему предложат качественное восстановление поврежденного элемента, а не принудительную покупку и установку нового.

Рихтовка с помощью обратного молотка споттера

Если говорить о качестве восстановления геометрии, то здесь ситуация следующая. Помимо опыта и умения кузовщика, большое значение имеют функциональные возможности и технические характеристики используемого для работы споттера. С кадрами в нашей стране проблем нет — талантливых мастеров действительно много. Поэтому правильный выбор оборудования может иметь решающее значение, от которого будет зависеть успех и эффективность кузовного участка автосервиса. Какой же споттер лучше всего выбрать для автосервиса или СТО, и что вообще сейчас происходит на рынке сварочного оборудования данного направления? Давайте разбираться!

В магазинах профессионального автосервисного оборудования представлено достаточно много аппаратов точечной сварки с идентичными заявленными характеристиками, но различной ценовой группы. Среди них, разумеется, встречаются как хорошие споттеры, так и посредственные модели, от приобретения которых лучше воздержаться. Причем не всегда их стоимость является определяющей характеристикой. Нередко бывает, что хороший сварочный аппарат обладает умеренной стоимостью, а неудачная модель от именитого производителя, несмотря на высокую цену, окажется менее эффективной в работе.

Мы скромно напомним, что слоганом компании ГаражТулс является лозунг «Удобный поставщик инструмента». И сегодня, раз уж речь зашла об аппаратах точечной сварки, мы постараемся быть максимально удобными для тех наших клиентов, кто выбирает споттер среди различных моделей и производителей. Мы будем стараться ответить на вопрос — какой споттер купить лучше всего. Для этого мы попросили наших технических специалистов подготовить статью про аппараты точечной сварки. Полученным материалом мы спешим поделиться с вами!

В нашей обзорной статье мы сделаем упор на надежных и хороших споттерах, которые смогли доказать свое право считаться таковыми. Эти аппараты точечной сварки проверены в эксплуатации профессионалами, их можно встретить как на территории ведущих независимых автосервисов, так и в кузовных цехах дилерских станций различных марок автомобилей. Причем для обзора нами выбрана линейка споттеров, которые обладают оптимальным соотношением технических характеристик к надежности и удобству использования, но при этом для них характерна разумная стоимость.

Однако перед тем, как перейти к обзору споттеров, освежим и дополним свои теоретические знания.

Џ • ТОЧЕЧНАЯ СВАРКА И РИХТОВКА ПРИ ПОМОЩИ СПОТТЕРА — КАК ВЫГЛЯДИТ ПРОЦЕСС? • Џ

За точной формулировкой всех интересующих нас определений заглянем в энциклопедических словарь. Вспоминаем или запоминаем:

• Сварка — это технологический процесс соединения твердых материалов в результате действия межатомных сил, которое происходит при местном сплавлении или совместном пластическом деформировании свариваемых деталей.
• Электросварка — сварка, при которой свариваемые части нагреваются электрическим током. Различают электросварку дуговую и контактную.
• Точечная контактная сварка — контактная сварка, при которой детали соединяются в отдельных точках при местной пластической деформации, вызываемой осадочным усилием и нагревом электрическим током. Электроды, подводящие ток, одновременно выполняют роль пуансонов для осадки металла в нагретой зоне, так как сварка производится на точечной машине.

Как уже было сказано, в автомобильном сегменте точечная контактная сварка может быть использована для соединения элементов кузова или для исправления их геометрии. Зачастую для таких операций целесообразнее всего использовать именно споттер. Почему? Ключевые преимущества — скорость и удобство работы, что достигается за счет упрощения процесса сварки (качество при этом не теряется).

Для наглядности давайте рассмотрим применение споттера на примере приварки крыши к несущему кузову авто. Навскидку, такая операция может быть выполнена двумя способами:

• С помощью полуавтомата. При этом потребуется найти дырокол по металлу, обварить каждую точку и таким образом обработать порядка 70 отверстий. Сколько времени займет такой процесс? По самым скромным оценкам, не менее 20 часов!
• Споттером, когда один лист будет привариваться к другому с помощью электрода. Общее время работы займет не более 2 часов, при этом операция не потребует использования большого количества разных видов инструмента.

Пример выполнения односторонней точечной сварки с помощью споттера

Разница, как говорится, очевидна. Что касается рихтовки и вытягивания при помощи споттера, то выглядит этот процесс ну очень интересно! Однако мы в его описании сейчас ограничимся, поскольку теории уже и итак предостаточно. В качестве утешительного приза мы покажем видеорепортаж о различных режимах работы аппарата точечной сварки. Этот репортаж также будет содержать сюжет о рихтовке кузовного элемента с помощью споттера и обратного молотка. Ищите видео в самом конце статьи, под текстом.

Џ • ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, КЛАССИФИКАЦИЯ ВИДОВ И ОСОБЕННОСТИ СПОТТЕРОВ • Џ

К ключевым характеристикам относят:
• Максимальную силу тока (А)
• Мощность (кВт)
• Набор функциональных возможностей

Также споттеры принято классифицировать по ряду параметров, которые позволяют разбить их на определенные группы. Вкратце ознакомимся с наиболее важными параметрами и особенностями.

Прежде всего это тип используемого преобразователя электрического тока. Различают:
• Инверторные
• Трансформаторные

У инверторных аппаратов есть свои преимущества, о них мы расскажем отдельно в специальной статье. Однако самое большое распространение получили все же трансформаторные. Они обладают проверенной годами надежной конструкцией, но при этом существенно доступнее по стоимости.

Далее споттеры отличаются друг от друга по мощности, которая в свою очередь определяет их назначение:
• Стандартной мощности, как правило, предназначены только для рихтовки и исправления геометрии поврежденных элементов кузова
• Повышенной мощности дополнительно позволяют применять их для точечной сварки элементов

Последний тип аппаратов подлежит классификации по способу формирования сварочной точки. Встречаются:
• С односторонней точечной сваркой, которая выполняется при помощи специального электрода
• Аппараты двусторонней точечной сварки, которая производится специальными клещами посредством пневматического или ручного привода

Инверторный споттер для двусторонней точечной сварки марки GYS — такие сварочные аппараты также имеются в ассортименте ГаражТулс

Инверторный споттер для двусторонней точечной сварки марки GYS — такие сварочные аппараты также имеются в ассортименте ГаражТулс

Соответственно, для сварки листов металла небольшой толщины (от 0,5 — 1,0 мм) можно применять как одностороннюю так и двухстороннюю сварку. Выбор типа инструмента в данном случае определяется в основном удобством его использования. Двусторонняя сварка применяется для металла толщиной до 2.5 мм. Также отметим, что самые мощные и современные аппараты могут поддерживать оба типа сварки.

Вот, пожалуй, и весь список необходимого минимума по теории. Теперь, освежив знания, переходим непосредственно к обзору моделей споттеров.

Џ • ОБЗОР ЛИНЕЙКИ СПОТТЕРОВ ДЛЯ ПРОФЕССИОНАЛЬНОГО ПРИМЕНЕНИЯ GARWIN GS • Џ

В ассортименте ГаражТулс представлена большая линейка аппаратов точечной сварки как с инверторной технологией, так и устройств, работающих на основе трансформаторов. Среди них особняком выделяются трансформаторные споттеры серии Garwin GS.

Серия немецкого производителя представлена тремя моделями, что позволяет оптимально выбрать споттер под конкретные потребности. Особенности каждого аппарата, подробные технические характеристики и наилучшие условия для его применения ищите далее, в соответствующих подразделах обзора. Сейчас мы сосредоточимся

www.drive2.ru

что это такое как работает, как пользоваться, ремонт, пилот, как сделать пуллер своими руками, расходники, для рихтовки и точечной сварки – Виды сварочных аппаратов на Svarka.guru

Кто хоть раз пробовал работать электросваркой наверняка сталкивался с «залипанием» электрода.

Причины такого явления: качество электродов, настройка аппарата. Результат же один — электрод прихватывается к детали так, что не оторвешь.

Но даже из такого неприятного явления инженеры сумели извлечь пользу создав устройство для кузовного ремонта автомобилей.

Итак, — споттер что это такое, для чего он, как устроен, все о нем. Можно ли изготовить его самостоятельно. Обо всем этом пойдет речь в статье.

Что это такое?

В основе устройства лежит принцип точечной или контактной сварки. Основа ее — подача электрического тока в одной или сразу нескольких точках соединяемых элементов.

Для описанного соединения используют два электрода, подающих ток при одновременном сжатии деталей.

Однако при ремонте, особенно сложных пространственных конструкций, к примеру кузова автомобиля, особенно элементов крыла, подобное возможно далеко не всегда.

Выходом стал сварочный споттер способный работать лишь с одной стороны свариваемых элементов.

Само название прибора произошло от английского spot — точка. В английском техническом словаре так называют все типы точечных сварочных аппаратов.

На постсоветском пространстве название закрепилось за оборудованием, которое применяют для рихтовки автомобилей.

Как устроен и работает?

Главное отличие споттера от трансформаторного либо инверторного сварочного аппарата — создание импульсного тока силой 1500 – 3000 А.

Этот усовершенствованный аппарат для точечной (контактной) сварки, отличающийся большим числом настраиваемых параметров.

Кроме прочего, комплектующие для споттера составляют целый класс приспособлений. Сюда входят расходники, а также инструментальные насадки: держатели рихтовочных шайб, медные и графитовые электроды, магнитные контакты.

Если один контакт создает электрод споттера, то второй, заземление — специальная шайба или просто «земля». Ее крепят к той же детали на которой ведут работы самим споттером.

Заземление располагают как можно ближе к месту воздействия споттером. Не допускается устанавливать его на соседнем элементе кузова, даже присоединенном сваркой.

Рассмотрим, как работает споттер. Схема устройства проста. На входе установлен трансформатор, дающий ток необходимой силы и напряжения. Переменный ток трансформатора выпрямляется диодным мостом, затем подается на конденсатор, заряжая его.

Еще один, сварочный трансформатор формирует сварочный импульс. Ток на него подается кнопкой управления, открывающей тиристор. Импульс создает разряд конденсатора, а регулировку его силы — переменный резистор.

Продолжительность импульса регулируется от 0,01 сек до 1,8 сек (прогрев при отжиге).

При этом, если на входе прибора ток 50А при напряжении 160-230V, то на выходе импульс 2500-3000А, при напряжении 50-60V.

Принципиальная схема споттера приведена на рисунке:

Выбираем

Ремонт споттером имеет узкую специализацию. Помимо сферы автосервиса он практически не востребован, разве в редких случаях ремонтов повреждений корпуса бытовой техники.

На сегодня российский рынок споттеров включает больше сотни моделей, различных производителей, отличающихся по мощности, цене, рабочим параметрам. Из них три основных:

  • Приборы, изготовленные в КНР, Японии, Южной Корее .
  • Устройства западноевропейских производителей.
  • Отечественные аппараты.

Нижняя и средняя ценовая группа представлена в основном китайскими инструментами. К их плюсам стоит отнести тенденцию роста качества при стабильной цене. Если еще относительно недавно покупка китайского инструмента оправдывалась дешевизной, то сегодня его берут даже профи.

Из отечественных аппаратов стоит отметить «патриарха», линейку  «Споттер пилот», российской компании «Пилот». Фирма выпускает продукцию как бытового, так  профессионального сегмента. Имеет ряд патентов, поставляет изделия на рынки Канады, США и Европы.

В сегменте профессиональных моделей лидирую европейские производители. По многим показателям превосходящие аналогичные китайские и отечественные модели, аппараты отличает качество сборки, удачная эргономика. Существенный минус — высокая стоимость.

При выборе обратите внимание на расходники. Обычно китайские модели споттера для точечной сварки комплектуются полнее, однако, как правило в целях экономии часть электродов не медные, а омедненные, что снижает срок службы.

Для серьезной профессиональной деятельности по кузовному ремонту, лучше выбирать модель из европейских либо отечественных приборов соответствующего класса.

Чем хорош?

Для того, чтобы выправить вмятину с помощью споттера и примочек к нему, не требуется разбирать узлы и агрегаты кузова. В некоторых случаях возможно даже не снимать обшивку в месте повреждения.

Кроме того, по сравнению с обычными аппаратами для точечной сварки он способен:
  • выполнять локальный нагрев элементов кузова, что делает возможным устранять выпуклости и замятия допущенные в процессе рихтовки;
  • восстанавливать элементы креплений отделки кузова, срезанные или смятые при аварии, поврежденные в процессе рихтовки;
  • приваривать гайки, крепления под саморезы, резьбовые шпильки, болты.

По сравнению с аппаратами газовой сварки оборудование не нуждается в громоздких баллонах, шлангах, хрупких манометрах.

По сравнению с обычной электросваркой споттер не перекаливает металл в месте крепления, ослабляя его. При работе аппарат не создает мощной дуги, способной повредить глаза.

Особенности рихтовки

Рассмотрим, что такое споттер для рихтовки и как им пользоваться. Принцип устранения повреждений одинаков для вмятин не зависимо от их величины:

  1. Очистка и подготовка мест ремонта.
  2. Установка клеммы «земля».
  3. Фиксация наконечника электрода оснастки, либо расходной шайбы на вмятине.
  4. Вытягивание металла с помощью рычажных систем, пуллера, ударов обратного молотка, а также другими способами
  5. Последующая отделка.
Для небольших вмятин достаточно рычажного пуллера. С его помощью повреждение устраняют в один прием.

Вмятины, занимающие большую площадь, имеющие сложную форму рихтуют с помощью обратного молотка.

Устранение серьезных повреждений, например глубоких продольных вмятин, требует применения дополнительных расходных изделий.

Основные рекомендации при работе

Прежде чем начать работу ознакомьтесь как пользоваться споттером, а главное: чего нельзя делать в прилагаемой к аппарату инструкции.

Кроме этого, некоторые моменты, которые будут полезны начинающим:
  1. Перед подключением убедитесь, что сеть выдержит потребляемую устройством мощность.
  2. Не удлиняйте штатные кабели споттера, чем они больше, тем сильнее падение мощности, а значит хуже качество стыка.
  3. Тщательно зачищайте как место установки заземления, так места, которые предстоит рихтовать.
  4. Установку длинных расходных креплений (зигзагообразная проволока, гребенки) начинайте с дальнего от «земли» конца, чтобы избежать эффекта шунтирования.
  5. Рихтуя большие вмятины двигайтесь от меньшей глубины к большей по спирали (наподобие того, как рисуют линии одинаковых высот на карте). Если сразу начать вытягивать самые глубокие места, гарантировано получите излишнюю вытяжку или «хлопуна» — неустойчивую поверхность, которая может снова «вщелкнуться» назад.

Кроме обычных аппаратов существуют и споттеры по алюминию. Их устройство  мало чем отличается принципиально, однако параметры его настройки и расходники совершенно другие. Такие аппараты нельзя применять для работы по стали и наоборот.

Сборка самодельного и комплектующих к нему. Схема устройства

Как мы уже говорили, основа споттера это обычный аппарат точечной сварки. Найти подходящую схему в интернете не составит проблем. Но перед этим стоит посмотреть по сторонам.

Возможно, у вас уже имеются некоторые из компонентов будущего агрегата. В таком случае рационально будет отталкиваться от их наличия. В первую очередь понадобится два трансформатора.

Питающий всю электронику подобрать не сложно, подойдет любой со входом 220 V, а напряжением на вторичной обмотке 12V. Сложнее найти достаточно мощный, сварочный.

В качестве основы можно использовать трансформаторы мощной бытовой техники, скажем микроволновки. Но скорее всего его придется перематывать.

В крайнем случае намотать сварочный трансформатор можно самостоятельно, подобрав подходящий сердечник.

Всю остальную электронику: тиристоры, конденсаторы, диоды, переменный резистор и пр. не проблема приобрести в специализированном магазине либо на радиорынке. Номиналы их зависят от выбранной вами схемы.

Все остальное сделать или приобрести относительно просто.

Корпус

В качестве корпуса используют подходящий по размеру металлический короб от старого оборудования.

Еще лучше приобрести лист тонкой жести, оцинкованной либо с порошковой окраской из которого вырезать и изогнуть подходящий кожух.

Для крепления используют заклепки и саморезы. Как вариант, разместив уже готовый споттер на временном шасси, использовать для изготовления кожуха контактную сварку.

Держатель с пистолетной рукояткой

Для основного держателя с рукояткой пистолетного типа подойдет старый паяльник мгновенного разогрева. Он хорош наличием место под контрольную лампочку (светодиод) и подсветкой.

Как вариант используют шприц-пистолет для силиконовой склейки. Несложно собрать грубый держатель из нескольких пластин гетинакса, вырезав и скрепив болтами. Но все же, если вы не против покупных изделий, лучше всего приобрести готовый держатель, пусть даже б/у. Особенно если работать предстоит достаточно часто.

Пуллер и инопуллер (обратный молоток)

Два основных рабочих устройства: пуллер для споттера, а также обратный молоток — инопуллер. Первый представляет собой миниатюрный домкрат. Как сделать пуллер для споттера своими руками? Для его изготовления подойдет старый рычажный шприц для работы с тубами силикона или клея.

Само крепление для тубы нужно обрезать, а шток развернуть в другую сторону, чтобы при нажатии рычага он не выходил, а наоборот вдвигался.

Дополнительно придется заказать токарю медный цанговый держатель для электрода, опорную втулку и сам упор с площадкой виде кольца с двумя стойками и верхним полукольцом куда вставляется втулка пуллера. Упоры различных размеров продаются отдельно в магазинах сварочного оборудования.

Изготовление пуллера подробно показано на видео:


Обратный молоток важная, но достаточно простая оснастка. Он представляет собой шток, по которому скользит груз – боек.

Спереди штока навинчивается упорная гайка, делается прорезь для треугольного электрода. Между гайкой и грузом помещают пружину, для смягчения возможного удара бойка.

Задняя сторона служит для размещение ударного упора, рукояти с клеммой либо крепления для пистолетного держателя.

Из сварочного аппарата

Если у вас есть аппарат для ручной сварки, изготовление вернее модификация его в споттер не составит больших проблем. Задача сводится к добавлению к аппарату блока создающего импульс тока и дающий возможность регулировать его параметры.

Если повозиться, то возможно создать устройство способное переключаться как в режим обычного сварочного аппарата, так и споттера.

Аксессуары и расходники

Сам по себе прибор мало что может. Основная работа основана на дополнительных комплектующих и расходниках для споттера. Часть  из них—  обратный молоток и пупллер мы уже упоминали описали. Существуют также различные рычажные домкраты, устройства, использующие гидравлику для вытягивания.

К аксессуарам нужно отнести приспособления для переноски комплектующих, перевозки самого споттера — различные кейсы и тележки.

Наконец — расходники. В их набор входят ремонтные шайбы различной формы, простые либо омедненные, волнистая проволока, штыри и пр. Расходники распределяют по площади вмятины, а затем зацепив пуллером, рычажным домкратом либо иным подобным механизмом производят вытяжку.

Функциональность и характеристики серийных моделей. Ремонт

Самодельный аппарат, подходящий для собственного гаража, либо домашней мастерской по функциям вряд ли сможет конкурировать с промышленными устройствами.

Так описанная возможность работы в двух режимах существует практически у всех профессиональных и полупрофессиональных моделях.

Точное согласование работы всех электронных составляющих позволяют обеспечить оптимальное соотношение потребляемой и отдаваемой мощности, стабильности, а также простоты настроек.

Надежность крепления шайб и расходников позволяет создавать вытягивающие усилия, превышающие 100 кг на одну точку. При этом, сам металл повреждается в минимальной степени.

В случае выхода из строя серийной модели с ремонтом споттера нужно обратиться в ремонтную мастерскую, лучше всего специализированную.

Устранить поломку возможно, получится и самостоятельно, но вот добиться заводской согласованности всех узлов крайне сложно.

Вот все о споттере что мы хотели рассказать. Много подробностей, разумеется, в формате статьи опущено, но главное надеемся, вы почерпнули.

svarka.guru

Споттер своими руками: устройство, характеристики, схема сборки

Споттер – популярный у авторемонтников-кузовщиков аппарат, позволяющий выправлять вмятины на кузовных деталях автомобилей, подобраться к которым с обратной стороны затруднительно или невозможно без серьезной разборки. С помощью споттера методом точечной сварки к поврежденному участку приваривается крепежный элемент, за который и вытягивается вмятина. Споттеры промышленного изготовления широко представлены на рынке. Достаточно опытный мастер вполне может сделать споттер своими руками.

Инвенторный споттер своими руками

Споттер и его устройство

Споттер (spotter) – это аппарат для точечной сварки (tack welding). Действие его основано на явлении токового сопротивления. При пропускании электрического тока через точку сварки выделяется большое количество тепла, металл заготовок нагревается до температуры пластичности и заготовки свариваются друг с другом в этой точке. При этом применения сварочных материалов — плавящихся электродов, сварочной проволоки, флюсов и защитных газов не требуется. Нагрев (и остывание) происходят настолько быстро, что нагретый металл не успевает прореагировать с кислородом воздуха и окислиться.

Споттер состоит из следующих основных частей:

  • корпус, в котором размещены электрические компоненты;
  • кабель массы;
  • сварочный пистолет с кабелем;
  • остро заточенный электрод.
Схема сборки споттера своими руками
Устройство споттера

Применяются две основных конструкции споттеров: трансформаторная и инверторная.

Трансформаторный вариант вполне можно сделать своими руками. Инверторный включает в себят высокотехнологичные электронные компоненты, которые в условиях домашней мастерской изготовить проблематично.

Особенности применения споттера

Основные области применения устройства это:

  • сварка тонкостенных деталей;
  • рихтовка кузовных деталей без разборки корпуса или обивки.

Споттер чрезвычайно удобен там, где доступ к элементу с вмятиной невозможен или весьма затруднен. К элементу приваривается специальный крепеж, за который с помощью обратного молотка, талей или гидравлических домкратов и исправляется вмятина. У споттера также есть режим нагрева элемента для повышения его пластичности, в результате помятый металл возвращается в свою начальную форму.

Как работает споттер

К поврежденному участку, в центре вмятины точечной сваркой приваривается крепежный элемент. К нему крепится шток обратного молотка, опирающегося на корпус за пределами вмятины. Устройство тянет за шток, имитируя удар киянки с обратной стороны металла, куда нет доступа, и вмятина выправляется.

Сделанный своими руками споттер должен иметь два основных режима работы:

  • кратковременный, служащий для прикрепления ремонтной шайбы к поврежденному участку;
  • постоянный — служащий для обычной точечной сварки угольным электродом.

Преимущества такого метода правки вмятин:

  • Минимальные сопутствующие повреждения, наносимые корпусу и автомобилю в целом.
  • Быстрота исправления повреждений по сравнению с частичной разборкой автомобиля.

Чтобы в полной мере получить эффект от этих преимуществ, важно при исправлении повреждений своими руками точно соблюдать требования технологии.

Функциональность споттеров серийных моделей

Прежде чем проектировать и изготавливать споттер своими руками, полезно будет изучить функциональность промышленных моделей. Они выполняют:

  • сварку ремонтных шайб;
  • сварку стержня, выправляющего вмятины тягой;
  • нагрев металла для его осадки с помощью графитовых электродов;
  • систему вентиляции и защиты от перегрева с включением после остывания.
  • переключение между режимами постоянной работы для нагрева и кратковременным режимом для сварки

Аппараты из магазина отличаются надежностью и несложны в использовании и обслуживании. Специальная подготовка оператора такого аппарата не требуется, достаточно общих навыков сварочных и слесарных работ.

Характеристики споттеров выпускаемых серийно

Основные характеристики следующие:

  • Параметры сети электропитания — 220 В 50 Гц.
  • Потребляемая мощность — до 10 киловатт.
  • Пиковый ток сварки — 1300 А.
  • Напряжение в рабочей цепи — от 7 до 10 В.
  • Длительность импульса, задаваемая таймером — от 0 до 1,2 сек.
  • Переключение между режимами сварки и прогрева.
  • Тяговое усилие с применением металлического электрода — до 100 кг.
  • То же для монтажной шайбы — более 100 кг.

Эти параметры могут служить ориентиром и для аппаратов, собранных своими руками.

Методы работы со споттером

Принцип действия устройства по выпрямлению вмятин в тех местах кузова, подобраться к которым с обратной стороны без серьезной разборки обивки или конструкций и узлов автомобиля невозможно, основан на вытягивании вмятой области поверхности за временно приваренный крепеж — монтажную шайбу или металлический стержень. Создаваемое обратным молотком усилие направлено изнутри корпуса к внешней стороне вмятой поверхности, имитируя удары киянкой из недоступного места.

Споттер, сделанный своими руками, в работе

Технологический процесс можно разбить на следующие операции:

  • Удалить с центра вмятого участка кузова краски, грунта и загрязнений — зачистить надо до голого металла.
  • Подключить массу споттера к кузову автомобиля. Аккумулятор автомобиля должен быть отключен, а зажигание выключено, во избежание повреждения электрооборудования импульсами сварочного тока.
  • Приварить точечной сваркой крепежные элементы к центру вмятины.
  • Выправить вмятину, вытягивая металл за крепежный элемент.
  • Скручивающим движением удалить крепеж с выравненной поверхности.
  • Зачистить место крепления шайбы или электрода и подготовить кузовной элемент к окрашиванию.

Для работы со споттером, магазинным или сделанным своими руками, мастеру будет достаточно общих навыков сварочных и слесарных работ. Необходимо выполнять требования производственной безопасности во избежание причинения вреда жизни и здоровью людей и повреждения материальных ценностей.

Схема для сборки самодельного споттера

Чтобы своими руками собрать самодельный споттер, сопоставимый по функциональности и характеристикам в покупным, потребуются навыки в области электромонтажных и слесарных работ. Нужны будут также знания в области схемотехники, чтобы прочитать и реализовать электрическую схему споттера

Схема споттера не слишком сложная, из нее можно понять, что основным узлом аппарата будет мощный сварочный трансформатор, первичная обмотка которого запитана от сети через диодный мостик.

220 вольт понижаются на малом трансформаторе и подаются на второй диодный мостик, далее — через замкнутый контакт селектора, управляющего импульсом, на электролитический конденсатор большой емкости, начинающий зарядку. Пока еще закрытый тиристор не пропускает ток на рабочий трансформатор. При переключении селектора подачи напряжение с конденсатора через переменный резистор поступит на тиристор, открывая его. Время открытия определяется значением сопротивления резистора.

Схема управления споттером
Принципиальная схема споттера

Тиристор подключает к сети главный трансформатор, вторичная обмотка которого выдает на электрод мощный импульс силой ток до 500 А и длительностью от 0,1 до 0,5 сек, которая регулируется резистором. После разряда конденсатора тиристор закрывается, и рабочая цепь разрывается. После возврата переключателя в начальное состояние аппарат готов к следующему рабочему циклу.

Самостоятельно собрать электронную часть  инверторного споттера в домашних условиях не получится, однако есть возможность собрать  споттер из инвертора, взяв исправный инверторный блок.

Корпус самодельного споттера и остальные комплектующие

Коли уж решено делать споттер своими руками, то стоит позаботиться о надежном и прочном корпусе. Для несущего днища лучше взять массивную панель из не электропроводного материала, такого, например, как гетинакс. Размеры основы должны позволять разместить все основные узлы и детали, надежно их закрепить и в то же время оставить достаточно свободного места для охлаждения элементов. Лучше сначала прикинуть расположение элементов конструкции на эскизе, чем потом по три раза заново сверлить отверстия и перекручивать болты.

Корпус для споттера своими руками

Для защиты элементов конструкции от механических повреждений и загрязнений можно подобрать подходящий по размеру корпус от старой микроволновки, другого бытового устройства или от пришедшего в негодность сварочного аппарата. Последний будет иметь то преимущество, что у него уже есть разъемы для кабелей, переключатели и регуляторы на передней панели.

Для завершения комплектации споттера, сделанного своими руками, потребуется подобрать готовые или сделать самому:

  • Сварочный пистолет.
  • Кабели для массы и для электрода.
  • инопуллер, или обратный молоток.

Споттер из сварочного пистолета

Чтобы не ошибиться с сечением кабеля, можно использовать мнемоническую формулу: на каждые 10 ампер пикового тока, выдаваемого прибором в рабочую цепь, понадобится 1 мм кв. сечения. Для уменьшения потерь тока и снижения эффективности устройства и качества сварки электродный кабель не стоит делать длиннее 2, 5, а массовый — длиннее у 1,5 м. Кабели также нужно оснастить надежными разъемами, под резьбовое крепление или быстросъемными. Массовый кабель можно снабдить мощным «крокодилом» для присоединения к корпусу автомобиля.

Рабочий пистолет споттера

Сварочный пистолет является главным рабочим инструментом споттера. Для профессиональной деятельности с большими объемами работ надежнее будет купить пистолет в магазине, но для эпизодического использования вполне реально изготовить пистолет для споттера и своими руками.

В качестве донора запчастей часто берут клеевой пистолет или горелку от сварочного полуавтоматического устройства. Тем, кто считает, что должен сделать весь споттер своими руками, или просто любителям выпиливать понравится идея собрать пистолет из пары симметричных заготовок из толстой гетинаксовой а или текстолитовой пластины. В одной заготовке размещается паз для кронштейна, держащего электрод. В другой удобно расположить светодиод подсветки рабочей зоны и триггер подачи импульса.

Кронштейн — одна из самых ответственных частей. Его изготавливают из квадратного или прямоугольного медного профиля, а для электрода берут медный стержень диаметром 0,8- 1,0 см.

Присоединить электрод к аппарату имеет смысл применить готовым сварочным кабелем (совмещенным с контрольным, имеющим не менее пяти жил по 0,8-1,2 кв. мм сечением). Три из них соединяются с триггером подачи импульса, вынесенным на рукоятку, а два служат для питания подсветки. Оконечность кабеля следует залудить и распаять в отверстии кронштейна.

Инопуллер обратный молоток для самодельного споттера

Умельцу, изготовившему споттер своими руками, будет вполне по плечу сделать обратный молоток. Магазинные инопуллеры стоят дорого, так что затраченное время должно окупиться.

Главным донором деталей выступит монтажный пистолет для герметика, жидких гвоздей и прочего в тубах по 310 мл. Ту часть пистолета, куда вкладывается туба, нужно срезать болгаркой или ножовкой, понадобится только механизм подачи штока и рукоятка. На оставшуюся площадку привариваем на равных расстояниях друг от друга три расходящиеся под небольшим углом прутка или арматуры диаметром 0,6- 1,0 миллиметра — это и будут упорные стойки обратного молотка. Тот же материал пойдет на кольцо диаметром около 10 см, к которому  надо приварить концы упорных стоек. Кольцо следует тщательно зачистить и обмотать скотчем или плотной бечевкой, чтобы предотвратить как приваривание кольца к ремонтируемой  поверхности, так и ее дополнительное механическое повреждение.

Шток следует обрезать с двух сторон, с одной приварить к нему болт с двумя гайками. Это будет клемма для кабеля, ведущего к стопперу. Другую сторону, ту, где был упор для тубы, надо заострить на точильном камне так, чтобы диаметр плоского кончика составлял примерно 3 миллиметра. Даже не очень опытный домашний мастер выполнит такое задание своими руками за пару — тройку часов, разумеется, при наличии необходимых инструментов и оснастки.

Последний момент в комплектации споттера — это монтажные шайбы, крепеж, привариваемый к выпрямляемой поверхности точечной сваркой.

Делаем споттер из сварочного аппарата

Описанный выше способ производства споттера своими руками хорош, когда под рукой есть готовый сварочный трансформатор. Простейшая схема его использования не содержит тиристорного коммутатора, а подача импульса осуществляется замыканием контактов кнопки в цепи первичной обмотки трансформатора. Схема отличается простотой и надежностью конструкции, не имеет недостаток — высокое напряжение придется подавать на рукоятку пистолета, что небезопасно.

Промежуточный по сложности способ подключения — кнопка замыкает низковольтную цепь обмотки электромагнитного реле, которое и коммутирует высокое напряжение. Управление длительностью импульса в этих вариантах осуществляется на глаз. Для  получения качественной сварки таким аппаратом оператор должен приобрести большой практический опыт.

Домашние мастера делятся своим опытом изготовления споттеров из микроволновок и даже из автомобильных аккумуляторов, снабженных стартерным реле, которое и управляет подачей рабочего импульса. Дорабатывают умельцы и сварочные инверторы и даже делают споттер своими руками из сварочного аппарата-полуавтомата. Однако в последнем случае стоимость исходного устройства — донора настолько высока, сэкономить, сделав споттер своими руками, уже не получится. Проще будет за эти деньги приобрести  споттер фабричного производства.

Как сваривать детали с помощью споттера

Точечная сварка споттером

Технология сварки при посредстве споттера разбивается на следующие этапы:

  • Центральная часть вогнутого участка поверхности зачищается до голого металла и обезжиривается.
  • К корпусу автомобиля присоединяется кабель массы.
  • В центре вмятины размещаются крепежные элементы — монтажные шайбы или сам электрод.
  • Дается необходимое число сварочных импульсов, чтобы надежно приварить крепеж.
  • Вогнутый участок вытягивается обратным молотком или талями.
  • Крепежные элементы удаляются с поверхности скручивающими движениями.
  • Выправленная поверхность тщательно зачищается и готовится к шпатлевке.

Куплен ли споттер в магазине или собран своими руками, он будет вам верным помощником в кузовных работах, особенно в тех случаях, когда к вмятине не подобраться с обратной стороны.

stankiexpert.ru

виды, описание, принцип работы :: SYL.ru

Что необходимо для выполнения качественных кузовных работ? Умелые руки, опыт, а также гаражное оборудование. Это самые простые аспекты, от которых зависит качество результата. Нужен целый арсенал инструментов для работы с металлом. А кроме рихтовочных инструментов,также следует приобрести аппарат точечной сварки. Но особенно полезное приспособление – это споттер для кузовного ремонта. Данный инструмент будет очень полезен при необходимости выравнивания вмятины на участке, подобраться к которому достаточно проблематично. Рассмотрим, что представляет из себя этот инструмент и как он работает.

Характеристика аппарата

Споттер для кузовного ремонта – это прибор односторонней точечной сварки.

Во всем мире так называют приборы для двухсторонней сварки. Но в России так называют односторонний сварочный агрегат. Споттер представляет собой аппарат, оснащенный обратным молотком.

Как работает?

Принцип действия основывается на выделении тепла в месте контакта двух соединяемых деталей при прохождении электричества. Это принцип контактной сварки. К месту соединения прибор подает электрический ток от 3000 до 5000 А на 1 миллиметр толщины металлической детали. За счет этого в месте контакта металл разогревается практически до плавления. Элементы очень прочно прижимаются вместе при помощи механического усилия или же с помощью пневмоклещей на одну секунду.

Существует две технологии рихтовки вмятин на кузовах автомобиля. Первая предусматривает выдавливание изнутри. Но для этого нужно демонтировать элемент. Вторая технология – выдавливание снаружи с применением споттера для кузовного ремонта. Это уже более распространённый вариант.

Особенности выравнивания вмятин

Фактически это устройство точечной сварки. Но, в отличие от сварочного аппарата, споттер не имеет клещей. Он оснащен одним выводом – «землей», - который присоединяется к зоне ремонта. Второй вывод соединен с электродом на пистолете.

Хитрость в том, что металл кузова в месте сварки не будет деформироваться. Температура плавления специальной шайбы меньше плавления кузова. После пропускания тока, шайба легко скручивается. Рихтовка автомобилей с применением споттера – это приваривание шайбы, которая выполняет функцию держателя для последующего вытягивания вмятины.

Сам процесс вытягивания выполняется при помощи инерционного молотка или специальных пневматических клещей. Усилие может прикладываться плавно или же ударно.

Преимущества рихтовки со споттером

Основной плюс выравнивания вмятин таким образом заключается в значительном сокращении времени, которое требуется на ремонт. С помощью этого устройства нет необходимости в демонтаже кузовных деталей, а также в разборке и последующей сборке. Клиенты будут довольны сроками ремонта и его ценой.

Споттер для кузовного ремонта позволяет выполнять ремонт и восстановление элементов, которые раньше нужно было только полностью менять. Значительно сокращается время работ. С ним можно применять клеевые технологии, за счет чего появляется возможность ремонта элементов из алюминия. Цена споттера сравнительно мала, особенно если учесть эффект от его применения.

Виды

Выделяют два типа – это инверторные устройства и трансформаторные. Исходя из особенностей ремонтных работ, можно разделить оборудование еще на две группы – непосредственно для рихтовки и контактной сварки кузовных панелей.

Для первой предназначены небольшие ручные аппараты. В комплектации такого оборудования имеется обратный молоток, а также расходные материалы и детали, которые понадобятся нам в процессе ремонта автомобиля.

Для контактной сварки предлагаются маломощные споттеры. В комплекте имеются специальные клещи. Однако эти устройства не способны обеспечить надежного сваривания по причине малой точности и перегревания.

Ручные приборы доступны в двух вариантах. По рабочему напряжению существует оборудование, рассчитанное на 220 В или на 380 В. Другой разницы между этими устройствами нет.

Как выбрать споттер для кузовного ремонта?

Основные характеристики данного оборудования – максимально возможная сила тока, мощность, а также набор функций и возможностей. Устройства, мощность которых стандартна, предназначены только для восстановления геометрических характеристики кузовов.

Более мощные устройства могут быть применимы для сварочных работ. Сварная точка может формироваться по-разному. В приборах с односторонней технологией для этого применяется специальный электрод. В случае с двухсторонними аппаратами для формирования точки применяются клещи.

Так, для сварочных работ и восстановления металла толщиной от 0,5 до 1 миллиметра рекомендуется применять одно- и двухсторонние споттеры. Выбирают конкретную модель по комфорту использования и комплектации. С металлом толщиной до 2,5 миллиметров работают двухсторонними аппаратами. Современные споттеры могут работать в двух режимах.

Обзор популярных моделей

На современном рынке существует масса данных аппаратов. Все они различаются по техническим характеристикам, а также функциональным особенностям. Выделим несколько популярных моделей.

«Хаммер»

Споттер «Хаммер» - это ручной аппарат, предназначенный для самостоятельного кузовного ремонта. Также он подходит для применения в условиях небольших СТО. Устройство отличается экономичностью за счет медной проводки. Судя по отзывам, это весьма качественное оборудование. Работать с «Хаммером» очень удобно – соответствующие индикаторы вовремя предупредят о перегрузках.

Споттер многофункционален, как говорят отзывы. С ним можно приваривать клепки, уничтожать вмятины, восстанавливать ребра жесткости. Это далеко не полный перечень возможных работ.

Особо можно выделить простоту устройства – оно оснащено специальной упрощенной настроечной системой. Для активации споттера нужно один раз нажать кнопку. Для комфорта производитель оснастил аппарат поворотным регулятором, который позволяет просто выбрать инструмент и затем менять уровень мощности. В комплекте имеется необходимый набор расходников для споттера.

Изготовление своими руками

Сделать такое полезное для автовладельца оборудование можно и самостоятельно. С этой задачей справится любой мастер. Все комплектующие можно легко найти. В основе устройства лежит сварочный трансформатор. Также имеется блок, питающий все элементы электрической цепи споттера. В пару к основному трансформанту дополняются диоды в виде сборки и диодные мосты. Еще самодельный споттер включает в себя тиристор и переменный резистор.

Далее, когда вся электрическая часть собрана, нужно позаботится о корпусе. В качестве основания обязательно должна быть диэлектрическая плита – на ней размещаются все компоненты. Для защиты внутренних элементов самодельного споттера и придания ему эстетичного вида можно использовать корпус от старой микроволновки. На этом процесс изготовления завершен.

В заключение

Споттер – это полезная вещь для автовладельца. С помощью данного многофункционального инструмента можно решить массу задач. Что касается самостоятельного изготовления, для тех, кто знаком с техникой, это не будет сложно. Но если вы не хотите изучать многочисленные схемы и терять время на изготовление, можно приобрести уже готовый инструмент – это будет проще.

www.syl.ru

Споттер для кузовного ремонта (профессиональный и самодельный)


Содержание:


Вмятины на металле не всегда можно исправить рихтовкой, особенно когда речь идет о кузове автомобиля. Если области деформации невозможно подобраться с обратной стороны, на помощь приходят возможности споттера для кузовного ремонта. Инструмент, называемый также контактной сваркой, способен работать только с одной стороной поверхности, но в обмен на широкие возможности споттеры требуют немалого количества энергии, а конструкция аппарата простотой не отличается.
Важно заметить, что лист металла, независимо от того, требуется для ремонта сварка или только выпрямление, не должен разогреваться до температуры плавления, иначе может оказаться выдавленным при сжатии. Таким образом, самодельный споттер должен иметь точную ручную регулировку (в фирменном инструменте используется программируемый микропроцессор). Аппарат может работать на двух или трех фазах, но, поскольку выпрямитель для трехфазного аппарата не слишком экономная конструкция, а без выпрямления тока в этом деле не обойтись, большинство самодельных споттеров – аппараты однофазные.

Метод работы

Сварка не единственный метод применения инструмента. В некоторых случаях для ремонта оказывается достаточно «прилипания» клещей к поверхности. После этого в дело могут вступить различные выпрямляющие и вытягивающие приспособления. Инерционные молотки, вытяжки и упоры позволяют выровнять небольшой участок кузовного металла, поэтому работа с таким инструментом может показаться очень утомительной: необходимо последовательно переходить от точки к точке, выравнивая небольшие участки вмятины кузова.

Инерционный молоток представляет собой насадку на пистолет споттера. Молоток работает за счет импульсного тока, скользя по стержню и создавая усилие, приходящееся на пистолет, а не на металл кузова. При этом сама насадка прилипает к металлической поверхности, за счет чего у «жестянщика» появляется возможность выровнять вмятину. Время электрического импульса не превышает 0.1 секунды, так что работа молотка производит с металлом очень постепенные изменения. Изменить степень воздействия можно регулировкой инструмента или сменой насадки.

Споттер Solary

Как работает СПОТТЕР по сравнению с тем, что собрано из найденого в гараже

Обзор,отзыв споттер Криптон 4000.Kripton SPOT 4 new (220В)

Если кузовной металл оказывает значительное сопротивление воздействию молотка, в ход пускается угольный электрод. Током большой силы металл в нужной точке разогревается до температур близких к плавлению и остужается водой, ветошью и пр. Внутренние молекулярные изменения в листе металла приводят к его выпрямлению.

Самодельный споттер

Современные Кулибины разработали удешевленные аналоги заводским инструментам наподобие контактной сварки. В основном используется та же схема, что была предложена в Советском журнале «Радио» за 1978 год. В обязательном порядке требуются следующие элементы:

  • Трансформатор для создания нужного напряжения и силы тока.
  • Выпрямительные мосты для создания постоянного тока.
  • Тиристор для управления нагрузкой и конденсатор для его работы.

Трансформатор можно собрать руками или модернизировать сварочный трансформатор, подогнав его к необходимым параметрам. Расчет трансформаторов дело нехитрое, а для тороидальных написаны даже специальные программы. Для вторичной обмотки может потребоваться значительное количество провода. На Ш40 с толщиной набора в 100 мм потребуется примерно 7-10 витков с сечением 50 мм² вторичной обмотки и примерно 200-250 витков провода с сечением 2.5 мм² первичной.

На практике большинство любителей предпочитает производить измерения непосредственно во время формирования обмотки. Заводской трансформатор для этого инструмента создает ток от 3000 A, и позволяет регулировать напряжение в пределах 6-12В. Вторичная обмотка должна быть хорошо изолирована. В качестве изолятора может выступить малярный скотч или парафинированная бумага.

Схема аппарата, используемая для ремонта еще в Советском союзе, практически не изменилась и представляет собой основной трансформатор, соединенный с сетью через выпрямитель и тиристор. Первый трансформатор, соединяемый с сетью 220 В через выключатель, – слабый и выполняет исключительно функцию зарядки конденсатора, от которого работает тиристор. Выпрямительные мосты, собирающиеся из диодов, требуются на каждом участке. Для зарядки конденсатора требуется также некоторое время, поэтому тиристор к нему подключается вручную.

Второй, мощный трансформатор соединяется с сетью после активизации тиристора. Параметры тока на вторичной обмотке этого трансформатора зависят от самого тиристора и стоящего перед ним сопротивления. Здесь может быть установлена ручная регулировка, но в простейшем устройстве она задается заранее. Тиристор вернется в обратное положение, когда разрядится конденсатор, отвечающий за его работу. Поэтому от этой части зависит также продолжительность создаваемого вторым трансформатором тока.

По вполне понятым причинам, выпрямитель, соединяющий оба трансформатора с «220», должен быть рассчитан именно на это напряжение и силу тока примерно в 50A. Для зарядки конденсатора, вероятнее всего, потребуется напряжение в 12В, поэтому первый трансформатор должен создавать именно такой ток. В обязательном порядке аппарат должен иметь заземление, на массу требуется примерно 1.5-2 метра кабеля 70 мм².

Как сделать споттер

самодельный споттер моими руками

Споттер своими руками

Споттер своими руками видеорлик spotter

Сильное нагревание возможно на контактах, ввиду чего лучше использовать латунные штоки. Тиристор споттера и работающий с ним выпрямитель можно заменить на симистор. Импульсное управление легко собирается на основе тиристоров типа ТЧ-40. В остальном, кроме общего знакомства с электроникой, потребуется только оптимизм и некоторое количество свободного времени.

portalvaz.ru

Cпоттер для кузовного ремонта | Как работать споттером

В редакцию журнала поступает много просьб больше уделить внимания технологиям, которые способствуют повышению производительности, снижению затрат и экономии времени. Поэтому в этой статье мы расскажем об аппаратах контактной сварки — СПОТТЕРАХ.

Во всем мире споттерами (название происходит от англ. spot — точка) называются все виды аппаратов контактной сварки, у нас это название прочно прикрепилось к аппаратам односторонней сварки с обратным молотком в комплекте, используемым для ремонта видовых поверхностей кузова. О них и пойдет сегодня речь.

Преимущества — залог популярности

Основное преимущество этого метода заключается в сокращении времени и затрат на ремонт. Ведь при использовании споттера исключается необходимость в замене кузовной детали, разборки и сборки салона. Как следствие, не требуется пугать клиента сроками на заказ ремонтной части и итоговой ценой всего ремонта; сроки и цена — это главное, чем интересуются при обращении в автосервис. А невысокая цена и простота использования дополняют его популярность.

Выбрав споттер модели GYSPOT 3502 (питание 230 В) или GYSPOT 3504 (питание 380 В) французского производителя GYS, вы получите аппарат последнего поколения. Новые технологии, микропроцессорное управление с предустановленными программами упрощают работу и позволяют в считанные секунды сменить режим и продолжать работу без задержки, не тратя времени и нервов на настройку. В запрограммированных настройках оптимально подобраны сила тока и время импульса, что исключает прожиг ремонтируемой детали и увеличивает срок использования расходников. Для настройки необходимо выбрать один из семи режимов инструмента, при необходимости можно изменить уровень мощности как в «+» так и в «–». Все это делается двумя кнопками, срабатывание происходит автоматически, с достаточной задержкой для постановки инструмента, позволяя сконцентрироваться только на работе.

Использование — проще простого

Ниже показан вид панели управления споттера. У моделей GYSPOT 3502 и GYSPOT 3504 она одинаковая.

В аппарате предусмотрено семь режимов работы:

Режим 1. В этом режиме используется обратный молоток или пуллер. Пуллер — специальное устройство, подключаемое к разъему пистолета. Этот режим используется для исправления небольших, неглубоких вмятин — наиболее часто встречающихся повреждений. Они легко выправляются и составляют большую часть работ, принося быстрые и «легкие» деньги. Особенно позволяют насладиться качеством работы машины последнего поколения, т. к. применяемые новые упругие металлы прекрасно вспоминают свои первоначальные формы. Режим 2. Используется для приварки тянущих элементов с помощью специальных электродов. К тянущим элементам — волнистая проволока, прямые или крученые кольца (сережки) — можно приложить значительное усилие, которое и позволяет исправить сильные повреждения, вплоть до восстановления порогов с замятыми ребрами. Режим 3. Используется со специальным коротким омедненным электродом для осаживания выпуклостей от обратного молотка, пуллера, клеммы массы или от следов отвертки, которой случайно выдавили металл при арматурных работах. Режим 4. В этом режиме используется угольный электрод, с помощью которого разогревается значительная поверхность листа. Нагрев позволяет осадить металл и избавиться от «хлопуна», получаемого при вытягивании большой поврежденной поверхности.

Режим 5. В этом режиме с помощью специальных омедненных электродов приваривают элементы крепления молдингов и шумоизоляции, которые могли быть удалены в процессе ремонта или, как правило, отсутствуют на новых деталях.

Режим 6. Используется для приварки шайбы, с помощью которой крепится клемма массы аппарата. Правда, этот режим применяют и для вытягивания с помощью тех же колец и крюка с 2,5-килограммовым обратным молотком.

Режим 7. Используя специальный омедненный электрод (с магнитом для удержания привариваемого болта), можно приварить болты под резьбу или саморезы под пластик. С их помощью устанавливаются плашки тормозных трубок, жгутов электрики или клемм массы, которые отсутствуют на новых деталях или были срезаны при проведении восстановительных работ.

Рекомендации

При выполнении работ следует помнить:

При подключении к электрической сети необходимо учитывать, что сечение проводов, подведенных к электрической розетке, должно быть не менее 2,5 мм² (для аппаратов, потребляющих ток 32 А, сечение должно быть не менее 4 мм²). Если используется удлинитель, то сечение кабеля должно быть увеличено в зависимости от длины. Автоматические предохранители на распределительном щите должны быть с индексом кривой отсечки «D», т. е. с задержкой по срабатыванию: для модели на 230 В — 25 А, для модели на 400 В — 16 А. Все эти рекомендации возникают из-за самого метода сварки — метода короткого замыкания, иначе потери по сопротивлению на кабелях не позволят получить желаемый результат.

■ Зачищенные места необходимо очистить от пыли после подготовки поверхности, иначе происходит сильное искрение, больший расход наконечников, меньше комфорта в работе.

■ Клемму массы «земля» необходимо устанавливать как можно ближе к месту работ и ни в коем случае на ставить на соседнею деталь.

■ Следить за прочностью контактов в местах крепления инструмента и массы. Плохой контакт провоцирует пробои и выход из строя мест крепления инструмента.

■ Приварку, например, волнистой проволоки, необходимо начинать с дальней точки и двигаться к массе, иначе будет шунтирование, ток будет идти по наименьшему сопротивлению, и каждая последующая точка будет слабей предыдущей. При этом необходимо следить за тем, чтобы проволока касалась детали не всеми точками, а только той, которая приваривается в данный момент.

■ Сила нажатия инструментом на деталь при сварке — просто уверенное прикосновение. Контактную сварку также называют сваркой сопротивлением. Если нажатие будет очень сильным, то и сварки может не произойти, сопротивление в месте контакта может быть близко к нулю, будет легкое прилипание.

■ При значительной площади повреждения детали начинать вытяжку необходимо с края, двигаясь к середине по спирали. Это позволит избежать провала вокруг центра, за который обычно начинают вытягивать. Металл растягивается и, как следствие, «хлопун» обеспечен. Постепенное вытягивание по спирали позволяет избежать чрезмерной растяжки металла и обеспечивает экономию времени.

Как пользоваться автомобильным споттером своими руками?

Очень часто на автомобиле появляются вмятины, отрихтовать которые очень сложно, так как потребуется максимальная геометрическая точность. В таком случае вам понадобится споттер. Споттер (от англ. «указатель цели», «точка») – это приспособление для односторонней точечной сварки, которое работает по принципу токового сопротивления. Применяется для рихтовочных работ в ремонте авто.

Принцип работы споттера

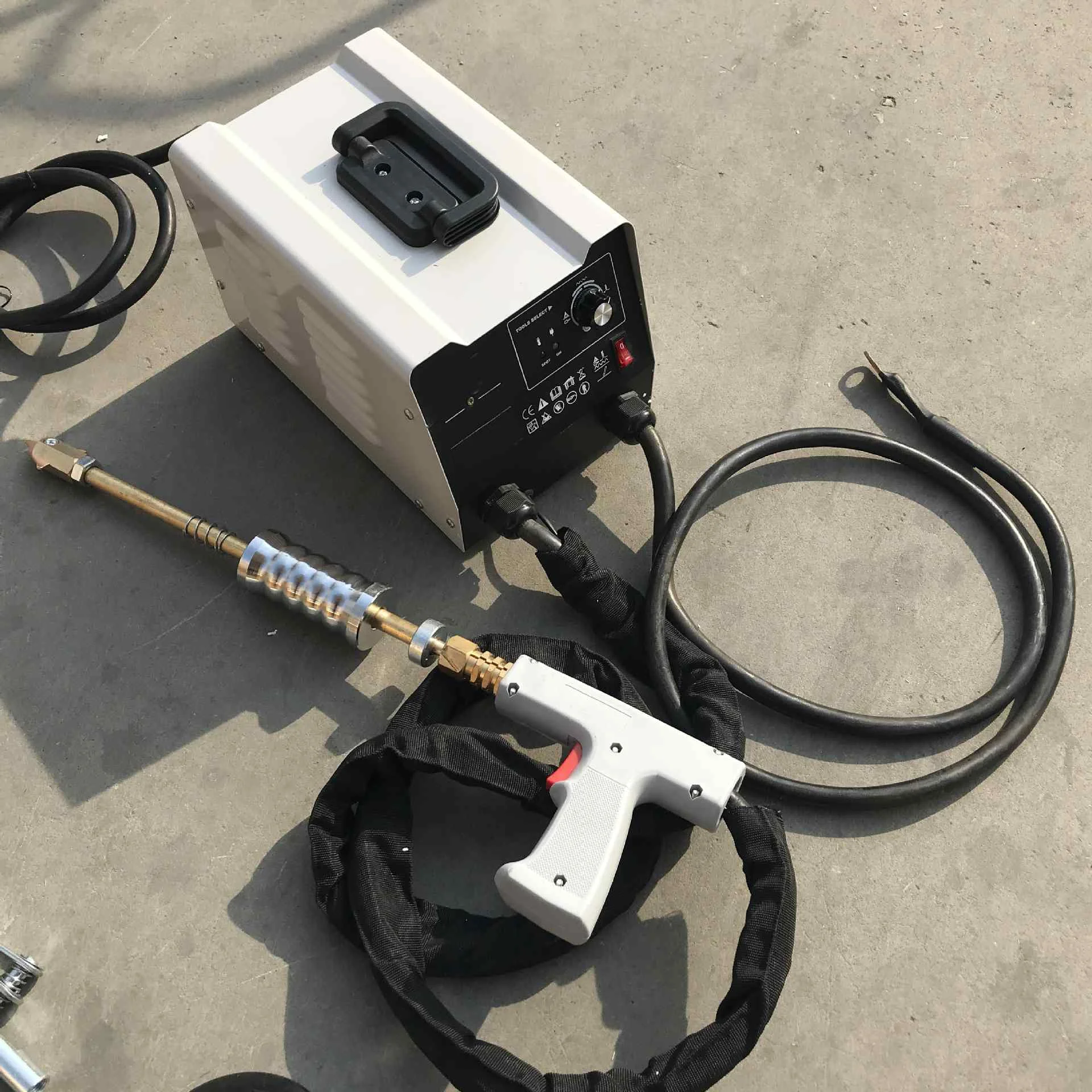

Составные части споттера: коробка (в ней находятся трансформаторы или инвенторы), кабель, пистолет (стаддер) и электрод. Аппарат споттер работает по принципу мгновенного приваривания (длится считанные секунды) металла (крепежа) к кузову машины на месте повреждения и последующего вытягивания деформированной поверхности посредством обратного молотка. Обратный молоток фиксируется на деформированной поверхности, а по направляющей двигается сам молоток в виде шайбы (именно она прикладывает усилие в точке фиксации и вытягивает деформацию). Споттер незаменим при вытягивании участков, к которым невозможно подобраться изнутри.

У обычного споттера есть 2 режима работы:

Кратковременный – направляющая крепится в конкретной точке специальными шайбами.

Сварочный – угольный электрод осуществляет сварку на минимальной скорости.

Споттер для рихтовки работает таким образом:

1. Деформация на машине хорошо зачищается (до металла).

2. К подготовленному участку крепится заземлительный контакт.

3. Споттером привариваем крепежные элементы (шайбы). Потом к ним нужно будет подсоединить споттер.

4. Захватываем эти элементы пистолетом споттера.

5. Вытягиваем деформацию на участке кузова машины. Чтобы подкорректировать поверхность, нужно использовать обратный молоток.

Внимание! Для алюминия обратный молоток не применять!

6. Крепежный элемент (шайбы) убираем руками (срывается легко, без усилий).

7. Зачищаем участок и готовим его под шпатлевку.

Виды споттеров

Есть 2 вида споттеров (все зависит от уровня мощности трансформатора и принципа работы):

Трансформаторный. Такой аппарат можно изготовить самостоятельно.

Инверторный. Такой аппарат собирают только на заводах. Инвенторный споттер оснащен датчиками заданной и реальной температуры. Режим сварки можно выбрать на панели управления.

Аппарат споттер зависит от работы микропроцессора и может выполнять одностороннюю или двустороннюю сварку. Выравнивание деформированной поверхности осуществляется пневмоклещами.

Как сделать споттер для рихтовки своими руками

Чтобы сделать споттер для рихтовки авто своими руками, надлежит подготовить материалы и инструменты:

• Сварочный трансформатор.

• Тиристор (200В).

• Привод 12В (можно взять трансформатор от ненужной техники).

• Реле 30А.

• Диодный мост.

• Кнопка.

• Контактор 220В.

Помните! Вы работаете с электричеством! Поэтому под ногами у вас должен лежать резиновый коврик.

Что можно взять за основу для споттера-самоделки?

• Трансформатор из микроволновки.

• Инвертор.

• Аккумулятор машины (придется заряжать его до и после использования).

• Сварочный аппарат.

Изготовление споттера из сварочного аппарата

Как сделать споттер из сварочного аппарата? За основу берем старый сварочный аппарат. После всех переделок он должен подавать от 1500А.

Собираем споттер в такой последовательности:

1. Со сварочного аппарата убираем вторичный слой (или два слоя).

2. Рассчитываем количество витков на 1В: обверните медную изолированную проволоку на первичную обмотку и затем измерьте количество вольт. Теперь полученное число разделяем на количество витков проволоки и получаем количество нужных витков на 1В.

3. Делаем шину из вторичного слоя. Сечение шины не меньше 160 мм², напряжение – 6 В. Если сечение меньше, то разделяем шину на несколько частей (количество кусков зависит от начального числа) и обматываем части тканевой изолентой.

4. Делаем 2 шины с обмоткой из изоленты и малярного скотча. Шары изоляции делаем последовательно: слой изоленты, слой скотча и снова изолента. Свободные края заклепайте.

5. Эти шины плотно наматываем на трансформатор. Шина должна быть цельной (без повреждений) и должна лечь ровно и плотно.

6. Если мощности достаточно, то работы на этом этапе окончены.

Изготовление пускового устройства

Теперь займемся изготовлением пускового устройства: кнопки, которая будет управлять реле (перекрывает провода с напряжением 220В) через привод 12В. К сварочному пистолету приделываем детали для присоединения к прибору рихтовки. Внутри полуавтомата фиксируем латунную ось (класс М10).

Под клещи берем трубу 20х20 мм. Трансформатор и пистолет соединяется силовым проводом. Его сечение должно иметь одинаковое или большее сечение, чем сечение шины. Оптимальный размер проводов – 2,5 м.

Рабочий кабель, который будет соединять пистолет с трансформатором, непременно должен быть сделать из коммутирующего провода с термоизоляцией.

Внимание! При нагреве такой слой будет постепенно стягиваться.

Самодельный обратный молоток

Молоток споттера служит для рихтовки деформаций на кузове авто. При изготовлении самодельного обратного молотка сначала собираем пистолет, потом присоединяем его к блоку управления. Для этого присоединяем к электроду (длина 40-45 см, диаметр – 12016 мм) толстый кабель. На кнопку управления выводим три провода.

На электрод надеваем тяжелую болванку (это и есть наш обратный молоток). Болванка должна свободно перемещаться. На конец электрода привариваем острый наконечник (именно он будет контактировать с кузовом при рихтовочных работах).

Знаете ли Вы? Споттер потребляет 10-15 кВт. Позаботьтесь о проводке, которая соответствует такой нагрузке.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как выбрать зрительную трубу

Фото: Камилла Цереа / Audubon

Оптические приспособления улучшают наблюдение за птицами. Практически каждый, кто серьезно увлекается птицами, быстро возьмет в руки бинокль. Для наблюдения за птицами на заднем дворе или для преследования певчих птиц в лесу бинокль может быть всем, что вам нужно. Но для некоторых видов наблюдений - сканирование водоплавающих птиц далеко на озере, изучение куликов на широко открытой илистой отмели или наблюдение за ястребом, сидящим на далеком препятствии, - даже лучший бинокль не поможет.

Вот когда зрительная труба может иметь решающее значение, позволяя идентифицировать больше птиц и наблюдать за ними. Помимо простой возможности прикреплять идентификаторы удаленных птиц, регулярное использование прицела позволит вам узнать детали, которые вы никогда бы не заметили в противном случае.

Для получения подробной информации о конкретных моделях, ознакомьтесь с лучшими вариантами в нашем полном руководстве Audubon по прицелам.

Номера Ноу-хау

Бинокли обычно сначала описывают по их увеличению, например «7X» или «7 крат.«Это не относится к зрительным трубам, потому что их увеличение обычно определяется выбором окуляров, которые вы используете. Вместо этого используется большое число - диаметр линзы объектива (передней) в миллиметрах. Многие из самых популярных прицелов для наблюдения за птицами имеют линзы от 50 до 80 мм. Объективы большего размера пропускают больше света, но они также увеличивают объем и вес прицела.

Окуляры: фиксированные по сравнению с зумом

Некоторые прицелы поставляются с постоянно прикрепленным окуляром, в то время как другие имеют съемные окуляры и доступны несколько вариантов.Если вы покупаете окуляр с фиксированным или одинарным увеличением, не думайте, что большее увеличение лучше. В большинстве случаев наблюдения за птицами наиболее эффективным будет окуляр от 20 до 30 крат. Излучение тепла и вибрация часто закрывают обзор при большем увеличении.

Окуляры с зумом часто лучше всего подходят для наблюдения за птицами. Некоторые популярные зумы - 20-40X, 20-60X или 25-50X. Вы можете использовать самую низкую мощность, пока вы обнаруживаете птицу и центрируете ее, а затем увеличиваете масштаб (насколько позволяет мерцание тепла) для более подробного изучения.

Качество стекла

Качество стекла, используемого в прицеле, имеет огромное значение для качества изображения, передаваемого вашему глазу. Ознакомьтесь со спецификациями, предоставленными производителем, чтобы убедиться, что вы получаете хорошие линзы по такой цене.

Обычное стекло блокирует определенное количество проходящего через него света. Современные покрытия линз улучшают пропускание света, пропуская больше света и обеспечивая более яркое изображение. Все хорошие прицелы теперь используют линзы с покрытием, а линзы с многослойным покрытием являются лучшим стандартом.

Линзы низкого качества вызывают хроматические аберрации. Эта «окантовка» цветов вокруг объекта возникает из-за рассеивания линз, когда цвета разных длин волн проходят через стекло неравномерно и фокусируются на немного разных точках. Хорошая оптика позволяет избежать этого за счет использования стекла ED, что означает «сверхнизкая дисперсия». Когда все цвета сосредоточены в одной и той же точке, изображение становится заметно резче. К сожалению, не все производители оптики используют одну и ту же терминологию, и некоторые могут обозначать свои линзы с низкой дисперсией как HD, XD или APO.Узнайте, какой термин используется каждым брендом, или поговорите со своим дилером по оптике о характеристиках используемых линз.

Линзы хорошего качества, конечно, увеличивают стоимость прицела, но они того стоят. Если вам нужно выбирать между линзами более высокого качества и более высокой светосилой, самое резкое и ясное изображение всегда будет приносить больше удовольствия.

Прямая и угловая

Большинство хороших моделей прицелов выпускаются в двух конфигурациях: прямая и угловая.Если вы обычно путешествуете в одиночку и получаете прочный высокий штатив, прямой обзор может быть лучшим выбором. Вы можете установить штатив так, чтобы прицел находился на уровне ваших глаз, и использовать его для длительных периодов сканирования.

Однако, если вы, вероятно, будете наблюдать за птицами с другими людьми, делиться фотографиями проще с помощью углового прицела, с помощью которого вы смотрите в окуляр под углом примерно 45 градусов. Вы можете установить высоту так, чтобы самый низкий человек в вашей группе мог ее достать, и тогда более высоким людям просто нужно было наклониться немного дальше.Угловой окуляр также лучше работает, когда вы целитесь в птицу над головой. А если вы используете прицел для зарисовок птиц в полевых условиях, как я часто это делаю, то угловой окуляр проще в использовании: вы можете смотреть назад и вперед от прицела к своему блокноту с легким движением.

Фокусировка и близкая фокусировка

Обычно вы фокусируетесь, поворачивая кольцо или ручку на стволе прицела, которые перемещают внутренние элементы, чтобы дать вам резкое изображение. Некоторые модели имеют двухэтапную фокусировку: одна ручка позволяет быстро переключаться от крупного плана к бесконечности, а другая позволяет выполнять гораздо меньшие настройки для точной настройки фокуса.Некоторым птицеводам нравится такой подход, а некоторым нет, так что это вопрос личных предпочтений. Если у вас есть возможность опробовать прицел, проверьте, удобен ли вам механизм фокусировки.

Как ни странно, способность зрительной трубы фокусироваться на объектах крупным планом очень важна. Птицы не всегда стараются определить отдаленные пятнышки; иногда мы пытаемся рассмотреть мелкие детали на птице, которая находится недалеко. Например, мы могли бы искать критические отметки у колибри, посещающей кормушку, изучая ее всего в нескольких ярдах от нас.

Многие производители в настоящее время указывают минимальное расстояние фокусировки среди других спецификаций для моделей прицелов, но если у вас есть возможность, все же рекомендуется проверить его на себе. В идеале любой прицел для наблюдения за птицами должен иметь возможность фокусироваться на расстоянии до 20 футов или ближе.

Футляры и крышки линз

Некоторые производители предоставляют плотные брезентовые чехлы, в которых можно хранить прицел, когда он не используется. Некоторые из этих крышек сконструированы таким образом, что их можно оставить на прицеле даже во время его использования, открыв только концы.Они могут быть полезны для защиты прицела от попадания пыли или случайных происшествий.

Почти все телескопы поставляются с какими-либо крышками для объективов, а лучшие из них - твердые и надежно крепятся. Уловка состоит в том, чтобы не потерять их во время наблюдения за птицами. У некоторых из моих друзей есть специальные системы, которые они используют, например, всегда кладут крышки объектива в надежный карман во время наблюдения за птицами и кладут их обратно в прицел, как только сеанс наблюдения за птицами закончен.

Не экономьте на поддержке

Когда вы рассчитываете свой бюджет на покупку телескопа, не забудьте учесть стоимость штатива.Штатив для прицела для наблюдения за птицами не обязательно должен быть таким же прочным, как для фотографирования, но вам понадобится достаточно твердый штатив, чтобы обеспечить стабильный обзор даже в ветреную погоду. Убедитесь, что штатив выдвигается достаточно далеко, чтобы установить прицел на высоту, удобную для длительных сеансов.

Попробуйте перед покупкой

Независимо от того, насколько тщательно вы изучаете спецификации различных моделей, ничто не заменит собственноручное опробование прицела.В некоторых крупных природных центрах или магазинах диких птиц под рукой может быть несколько разных моделей, что дает вам возможность сравнить. Вы, вероятно, найдете еще больший выбор на крупных фестивалях птицеводства, где у многих оптических компаний есть представители с полным ассортиментом продукции. Это прекрасная возможность попробовать разные модели и найти свои любимые. Не стесняйтесь не торопиться и просить сравнить разные модели. Хорошая зрительная труба - это серьезное вложение, которое может добавить вам удовольствия от наблюдения за птицами на долгие годы.

Как выбрать зрительную трубу

Бинокль

отлично подходит для наблюдения за птицами с близкого расстояния и может быть полезен для подсказки о далеких птицах. Но для далеких птиц вы будете поражены тем, насколько важна зрительная труба. Вы сможете найти больше птиц и различить полевые отметки на далеких водоплавающих, куликах и ястребах, которые невозможно увидеть в бинокль. С близкого расстояния вы сможете полюбоваться замысловатыми деталями оперения, которых раньше не видели.А если у вас есть смартфон или цифровая камера, у вас будет все необходимое, чтобы наслаждаться цифровым копированием.

Как и в случае с биноклем, при покупке зрительной трубы следует учитывать ряд оптических и конструктивных характеристик. Здесь мы рассмотрим некоторые важные из них и дадим вам советы по покупкам, которые помогут вам сделать лучший выбор. И мы сразу дадим вам один базовый совет: не пытайтесь использовать астрономический телескоп для наблюдения за птицами. Их увеличение обычно слишком велико, их трудно увидеть, и они часто не защищены от атмосферных воздействий.

Мощность увеличения

Зрительная труба - это зрительная труба средней дальности, обычно с увеличением от 15 до 60 крат. Для изменения кратности увеличения у них есть либо сменные окуляры фиксированной длины, либо одиночный окуляр трансфокатора.

Когда вы сканируете область с помощью зрительной трубы, лучше всего начинать с окуляра с малым увеличением или с минимальной настройкой окуляра с зумом (например, в диапазоне от 20 до 30 крат). Как только вы найдете птиц, которых хотите внимательно изучить, вы можете переключиться на более высокую мощность.

Зум-объективы

Зум-объективы

изменяют силу увеличения с 20-кратного до 60-кратного с помощью одной простой регулировки. Они дают определенное преимущество при наблюдении за птицами, обеспечивая удобное сканирование при малом увеличении и быстрое переключение на более высокое увеличение для просмотра деталей. Но, как и объективы фотоаппаратов, зум-объективы не собирают свет так же хорошо, как фиксированные. Кроме того, при увеличении увеличения любой прицел (или бинокль) будет страдать от меньшего количества света, более узкого поля зрения и большей вибрации.Высокая мощность также усиливает эффекты дымки и мерцающего теплового искажения, наблюдаемого над водой и другими плоскими поверхностями.

Двадцать лет назад было трудно найти хороший зум-объектив, а затраты (как оптические, так и долларовые) были большими. В настоящее время многие прицелы средней ценовой категории имеют отличные зум-объективы. При большом увеличении высококачественные зум-объективы обеспечивают резкость и ясность изображения почти так же хорошо, как и при малом увеличении, поэтому купите прицел самого высокого качества, который вы можете себе позволить.

Бинокль поможет вам приблизиться только к группе птиц, таких как эти снежные гуси.Для лучшего обзора далеких птиц используйте прицел. Это вид той же стаи через зрительную трубу при среднем увеличении около 30x - гораздо лучше для выделения деталей. Фото: -jon via Birdshare.

Качество стекла

Линзы для верхней зрительной трубы изготавливаются из стекла HD (высокой плотности) или ED (сверхнизкой дисперсии) с флюоритным покрытием. Разница в яркости и четкости изображения между этими высококачественными прицелами и прицелами тех же производителей с использованием стандартного стекла особенно заметна в условиях плохой освещенности (например, поздним вечером) и при большой мощности.Вы должны основывать свое решение о том, стоит ли использовать высококачественное стекло по высокой цене, исходя из того вида птиц, который вы планируете делать.

Светосила

Как и у биноклей, светосила зрительной трубы определяется размером линзы объектива (той, которая находится дальше всего от вашего глаза). В зависимости от модели это значение обычно составляет от 50 до 100 мм. Объективы большего размера в целом обеспечивают более яркое изображение, но они также делают прицел тяжелее и сложнее упаковать его в багаж.

Размещение окуляра

Еще одно соображение при выборе зрительной трубы - это размещение окуляра. Некоторые модели прицелов имеют окуляры, сконфигурированные для прямого обзора, что позволяет легко находить объект и следить за ним. Это кажется естественным дизайном, но многие орнитологи предпочитают другой подход - окуляр под углом 45 градусов. Этот стиль упрощает просмотр над горизонтом, работает с более короткими штативами (которые по своей природе более устойчивы) и делает наблюдение за птицами намного удобнее, когда вы находитесь в группе людей разного роста.

Удаление выходного зрачка

Владельцы очков должны обращать внимание на количество выходного зрачка, обеспечиваемого прицелом. Благодаря большему удалению выходного зрачка оптика направляет точку фокусировки дальше назад за окуляр, так что владелец очков может видеть все поле зрения. В технических характеристиках модели удаление выходного зрачка указано в миллиметрах. Как правило, для большинства пользователей очков достаточно удаления выходного зрачка 12–15 мм. Как и в случае с биноклями, некоторые конструкции прицелов имеют складные или подвижные резиновые наглазники для удобства пользователей, не носящих очки.

Механизм фокусировки

В зрительных трубах фокусировка обычно выполняется одним из двух способов. Благодаря фокусирующей манжете весь ствол прицела рифленый или прорезиненный, и вы просто поворачиваете весь ствол, чтобы сделать изображение более резким. В другом варианте используется ручка фокусировки меньшего размера, обычно устанавливаемая в верхней части прицела рядом с окуляром. Они медленнее в использовании, но позволяют более точную фокусировку. Размер вашей руки и ловкость могут быть здесь проблемой, поэтому попробуйте каждый стиль, чтобы найти свои предпочтения.

Советы по покупкам

Если вы используете фиксированный окуляр, ищите что-то между 20x и 30x для общего наблюдения за птицами. Из-за эффектов теплового искажения и потери света остерегайтесь окуляров с фиксированным фокусным расстоянием больше 45x, если они не высшего качества.

Многие орнитологи предпочитают универсальный зум-объектив. Многие современные прицелы средней ценовой категории имеют отличные зум-объективы. Только не пытайтесь «срезать углы» - недорогие зум-объективы, вероятно, будут терять свет и ухудшать обзор при среднем и большом увеличении.

Ищите линзу объектива не менее 60 мм в диаметре, чтобы получить яркое изображение. Если вы хотите, чтобы много копировал , вам нужно, чтобы ваш прицел обеспечивал максимально яркое изображение на камеру. Ищите линзу объектива около 85 мм.

Остерегайтесь дешевых зрительных трубок. Сокращения, которые производитель сделал для производства недорогого продукта, принесут вам только плохую работу в полевых условиях и головную боль. Сегодня за несколько сотен долларов можно купить прицел хорошего качества, а если вы готовы заплатить тысячу или больше, вы получите отличный оптический прибор, который при правильном уходе прослужит вам всю жизнь.

Купите хороший штатив. Даже самый яркий, четкий и мощный телескоп не даст хорошего изображения, если он установлен на хрупком штативе. Выбирайте жесткий и прочный штатив с минимальным регулированием ножек. Откидные фиксаторы на ножках - хороший способ быстро выдвинуть и убрать штатив, а также приспособиться к неровной поверхности.

Как выбрать зрительную трубу, которая вам понравится

Последнее обновление 29 сентября 2020 г.

Зрительная труба - это крупное вложение и следующий логический шаг по сравнению с биноклем.Если вы готовы купить зрительную трубу, вы, вероятно, захотите сначала узнать о них со всех сторон, чтобы принять обоснованное решение. Объективы, увеличение, угол обзора, цифровые потребности и способ использования нового прицела - все это главные факторы в процессе принятия решения. Мы разбили его для вас ниже, чтобы вы могли выбрать зрительную трубу, которая вам понравится.

На что обращать внимание при зрительной трубе

Что бы вы ни делали, не покупайте зрительную трубу вслепую. Это большие деньги, чтобы дать вам пощечину за то, что может не сработать для вас.Важно попробовать их, прежде чем выбрать наиболее удобную силу увеличения, размер линзы, поле зрения, удаление выходного зрачка, вес и надлежащую долговечность. Так вы найдете то, о чем не пожалеете.

Увеличение и линзы

К каждой зрительной трубе прилагается набор цифр, например, 20-60 × 60. Первая часть этого уравнения - это диапазон увеличения (из-за потенциала увеличения), который составляет 20-60 раз.

Вторая часть - это размер линзы объектива в миллиметрах.В этом примере это 60 мм, но самые большие зрительные трубы могут иметь линзы, превышающие 100 мм.

Увеличение

Увеличение может быть непросто. Многие думают, что чем больше увеличение, тем лучше прицел. Это не всегда так. Чем мощнее ваш объектив, тем отчетливее вы будете видеть каждую дрожь в стекле до такой степени, что это может помешать вам увидеть что-либо четко. Большинство зрительных труб имеют диапазон увеличения от 15 до 60 крат.Если больше, то вы получите больше на территорию телескопов.

Увеличение также может повлиять на ваше поле зрения. Чем выше увеличение, тем уже будет ваш обзор. Если вам нужно увидеть широкие пейзажи, попробуйте снизить энергопотребление.

  • Малое увеличение = более широкое поле зрения
  • Большое увеличение = более близкий фокус

Линзы

Трудно также выбрать подходящий объектив.Слишком большой объектив - приведет к попаданию слишком много света и размытию изображения. Слишком маленький объектив - обратная проблема. Большинство линз зрительной трубы имеют диапазон от 50 до 80 мм, так как это идеальный диапазон для поглощения света. Если поискать, вы можете найти линзы большего размера, но они вряд ли улучшат качество вашего изображения, если вы не используете их для наблюдения за звездами.

Имейте в виду, что линзы большего размера также означают больший вес. Если вы собираетесь носить прицел в рюкзаке, вам, вероятно, захочется более легкого устройства.Покрытие - еще один фактор, влияющий на линзы. Для оптимальной яркости и цвета лучше всего подходят линзы с многослойным покрытием.

  • В условиях низкой освещенности требуются линзы большего размера
  • Дневные условия требуют линз меньшего размера
  • Объективы 50-80 мм обеспечивают максимальную гибкость

Фиксированный окуляр и зум-объектив

Многие прицелы поставляются с фиксированным окуляром, поэтому сила увеличения не изменится.Это может быть идеальным для постоянных наблюдений, таких как астрономия или наблюдение. Если вам нужна универсальность, вы всегда можете заменить окуляр на более сильный.

Но преимущество зум-объектива в том, что вы автоматически получаете эту универсальность. Это отлично подходит для охоты или наблюдения за птицами. Это также означает, что вам не нужно носить с собой дополнительные линзы, когда вы в пути. 20-60-кратный зум - хороший средний показатель для покрытия ваших баз.

  • Неподвижные окуляры отлично подходят для астрономии или наблюдения
  • Зум-линзы лучше подходят для охоты и наблюдения за птицами
  • Зум-линзы также могут выступать в качестве фиксированных окуляров и более универсальны

Фокус с близким фокусом и облегчение зрения

Ваш зрительная труба предназначена для дальнозоркости, но также полезно знать, какой у нее диапазон близкой фокусировки.Близкий фокус - это расстояние, на котором достигается четкость изображения. Если вы направите зрительную трубу на колени, ваш обзор будет размытым. Направьте его на расстояние 20 футов, и внезапно вы получите резкое изображение. Скорее всего, вы получите близкий диапазон фокусировки около 25 футов. Если продвинуться дальше, вы потеряете некоторую универсальность.

Еще один фактор - удаление выходного зрачка. Это пространство между линзой окуляра и местом, где отдыхает ваш глаз. Если вы носите очки или вам понадобятся защитные очки для остекления, вам понадобится больше защиты глаз.

  • Диапазон близких фокусных расстояний начинает ухудшаться выше 25 футов
  • Пользователям, которые носят очки, потребуется большее удаление выходного зрачка

Прямой и угловой

Споры по поводу прямых и угловых зрительных труб никогда не будут разрешены, но здесь важны ваши личные предпочтения. Угловой прицел отлично подходит для наблюдения за птицами, особенно если вы собираетесь смотреть на верхушки деревьев. Прямой прицел лучше подходит для охоты, так как с прямой видимостью легче быстро и эффективно отслеживать дичь.Подумайте, под каким углом будет стоять ваша шея, когда вы будете стекольны. Если вам нужно напрячь шею, чтобы видеть в прямой телескоп, выбирайте угловой.

Групповой просмотр - еще один распространенный фактор при выборе. Если вы будете заниматься стеклом в одиночку, вам не нужно беспокоиться о регулировке высоты, поэтому подойдет и прямой оптический прицел. Если у вас есть группа людей, угловой прицел лучше подходит для каждого человека разного роста (для этого вам нужно сгибаться, а не приседать на нужной высоте).

  • Прямые прицелы лучше подходят для охоты
  • Угловые прицелы лучше использовать

Стоит ли рассматривать штатив?

Большое увеличение зрительной трубы может вызвать нестабильность изображения из-за тряски рук или ветра.Поэтому рекомендуется установить прицел на штатив для обеспечения четкого обзора. Если вы используете прямой прицел, лучше всего подойдет регулируемый полноразмерный штатив.

Для углового прицела отлично подойдет компактный штатив, так как вам все равно придется наклониться, чтобы заглянуть в прицел.

  • Штативы обеспечивают устойчивость
  • Используйте компактный штатив для угловых прицелов

Заинтересованы ли вы в Digiscoping?

Одна из самых интересных особенностей зрительной трубы - это дигископирование.Это влечет за собой установку объектива цифровой камеры на зрительную трубу, чтобы делать снимки высокой четкости. Большинство дигископеров используют цифровые камеры на своих смартфонах и подносят их к окуляру зрительной трубы.

Изображение предоставлено: Alpsdake, Викимедиа

Однако на рынке есть зрительные трубы с окулярами для цифровых фотоаппаратов. Хотя это дорогой вариант, он может быть интересным для орнитологов, наблюдателей за природой и астрономов.

  • Отлично подходит для фотографов
  • Дорого

Для чего вы будете использовать зрительную трубу?

То, как вы будете использовать зрительную трубу, является самым важным фактором, определяющим, какой оптический прицел вы хотите купить.Ниже мы разбили наиболее распространенные виды деятельности по анализу, чтобы помочь вам выбрать прицел, подходящий для вашего хобби.

Птицы, дикая природа и охота

Если вы любитель природы, вам, вероятно, понадобится приличное увеличение для просмотра дикой природы. Особенно это актуально для охоты. Если вы подойдете слишком близко для хорошего изображения, вы рискуете отпугнуть животное. Для наблюдения за птицами могут быть полезны более крупные линзы. Если вы смотрите на темные верхушки деревьев, вам нужно будет захватить больше света, чтобы лучше видеть. Для оптимального обзора выберите объектив 80–100 мм.

Изображение предоставлено: Юго-западный регион Тихого океана, USFWS, Flickr

Однако, если вы собираетесь охотиться или наблюдать за животными на равнине, вам нужно, чтобы размер объектива составлял около 80 мм. Возможно, вам также понадобится зум-окуляр, чтобы захватывать эти более мелкие детали или получать более точную фиксацию во время игры. Диапазон 20-60x идеален. См. Наши 5 лучших спотов для охоты здесь.

Наблюдение

Существует множество различных условий, в которых вы можете вести наблюдение, и ваша зрительная труба должна быть универсальной.

Если вы будете наблюдать за определенной областью, идеально подойдет фиксированный окуляр с 30-кратным увеличением. Это избавит вас от постоянных корректировок. Скорее всего, вам понадобится объектив меньшего размера, чтобы изображение оставалось чистым в местах с большим количеством света. Объектив 65 мм - хорошая золотая середина.

Астрономия и наблюдение за звездами

Вам понадобится большое увеличение и хороший большой объектив, чтобы уловить как можно больше света для астрономии. Выбирайте окуляр с зумом 20-60x и здоровенный объектив 100 мм. Вам определенно понадобится штатив с таким увеличением, но дополнительный зум и яркость того стоит.Астрономия - отличная возможность попрактиковаться в диджископинге.

Изображение предоставлено: Том Райхнер, Shutterstock

Есть старая поговорка, что если вы можете делать , это не значит, что вы должны . Имейте в виду, что зрительные трубы не предназначены для жесткого наблюдения за звездами. Увеличение делает это возможным, но телескопы - гораздо лучший вариант для исследования небесного неба.

  • Используйте зум-объективы для наблюдения за птицами и охоты
  • Используйте фиксированные окуляры для наблюдения и астрономии
  • Используйте штативы для условий большого увеличения

Стоимость

Как и вся оптика, зрительные трубы имеют широкий диапазон цен.Хорошая новость в том, что угловые и прямые прицелы работают примерно одинаково. Однако в зависимости от увеличения и силы объектива ваша цена может взлететь до небес. Если вы стремитесь к середине дороги, вы можете найти приличную зрительную трубу в диапазоне от 200 до 400 долларов. Все, что меньше 100 долларов, вероятно, не стоит вашего времени, а что-то более дорогое может не предложить особого дополнительного качества по такой цене.

  • Прямые и угловые прицелы примерно одинаковы по цене
  • Хорошие прицелы можно найти за 200 долларов

До покупки и после

Что бы вы ни делали, не покупайте зрительную трубу вслепую.Это большие деньги, чтобы дать вам пощечину за то, что может не сработать для вас. Важно попробовать их, прежде чем выбрать наиболее удобную силу увеличения, размер линзы, поле зрения, удаление выходного зрачка, вес и надлежащую долговечность. Так вы найдете то, о чем не пожалеете. После того, как вы найдете идеальный прицел, обязательно храните его в чистоте и храните в защитном футляре, когда он не используется. Таким образом, у вас как можно дольше будет ваша потрясающая зрительная труба.

Изображение заголовка предоставлено: Florida Fish and Wildlife, Flickr

10 лучших зрительных труб в 2021 году

Лучшая зрительная труба - это портативное и мощное увеличительное устройство, которое можно использовать для чего угодно, от наблюдения за птицами до наблюдения за ночным небом и наблюдения за дикой природой. Зрительные трубы, также известные как зрительные трубы или дигископы, бывают разных форм для разных бюджетов. Но какой из них лучше для вас?

Если у вас есть лучший бинокль, но вам нужно более мощное увеличение, тогда один из лучших зрительных трубок может быть для вас правильным инструментом.Тем не менее, стоит задуматься о том, сколько увеличительной мощности вам нужно, так как зрительные трубы могут быть очень дорогими в более высоком ценовом диапазоне. Также стоит помнить, что чтобы в полной мере использовать зрительную трубу, вам, вероятно, понадобится один из лучших штативов для его поддержки, что будет стоить дополнительных затрат, если у вас его еще нет.

Хотя вам может быть интересно использовать зрительную трубу только для просмотра далеких объектов, вы можете использовать их и для фотографии.Это называется «дигископинг», то есть процесс съемки фотографии камерой, подключенной к зрительной трубе. На самом деле это похоже на то, как можно делать снимки с помощью одного из лучших телескопов. Если вы хотите использовать один из лучших зрительных труб для фотографии, убедитесь, что выбранный вами прицел совместим с ним - и не забудьте также взять адаптер для своей камеры.

Если вы хотите узнать больше о том, как выбрать лучшую зрительную трубу для себя, прокрутите страницу вниз, чтобы получить полезные советы.

10 лучших зрительных труб в 2021 году

(Изображение предоставлено Bushnell)

1. Bushnell Sentry 18-36x50

Лучшая зрительная труба менее 200 долларов США / £ 200:

Увеличение: 18-36x | Диаметр объектива: 50 мм | Поле зрения на 1000 м: 38-25 м / 115-75 футов | Минимальное расстояние фокусировки: 20 м | Удаление выходного зрачка: 16 мм | Вес: 877 г | Размеры: Длина 373 мм

Хорошая цена

Полная водонепроницаемость

Немного тяжелее других

Удаление выходного зрачка невелико

Это элегантное решение для зрительной трубы поставляется с прямым окуляром и не сломает банк .Несмотря на бюджетную цену, Bushnell Sentry 18-36x50 также впечатляюще водонепроницаем, с надлежащим уплотнительным кольцом оптики, поэтому внутренние детали остаются полностью сухими, даже когда Bushnell погружен в воду.

Что касается оптических характеристик, многослойные покрытия помогают избежать отражений, а все поверхности типа «воздух-стекло» обеспечивают яркие и высококонтрастные изображения. Призменная система Porro также имеет откидные наглазники и удобное удаление выходного зрачка 16 мм. При весе 877 г, несмотря на влагозащищенную конструкцию, это все еще относительно управляемый и портативный зрительная труба.

Лучшая зрительная труба - Celestron Ultima 80 (Изображение предоставлено: Celestron)

2. Celestron Ultima 80

Лучшая зрительная труба для самолетов и дисплеев

Увеличение: 20-60x | Диаметр объектива: 80 мм | Поле зрения на 1000 м: 32-16,15 м / 105-53 фута | Минимальное расстояние фокусировки: 8 м (26 футов) | Удаление выходного зрачка: 18 мм | Вес: 1,616 г | Размеры: 239x125x72 мм

Достойный диапазон увеличения

Всепогодная эксплуатация

Тяжелее, чем у конкурентов

Угловой прицел может подойти не всем

Конечно, авиалайнеры чуть выше тренировочных корректировщиков, когда дело доходит до хорошего -природные шутки, но нет ничего смешного в водонепроницаемом Ultima 80 от промышленного лидера Celestron, который предлагает диапазон увеличения от 20x до 60x в сочетании с большим и ярким объективом 80 мм.

Предлагая удобный угол обзора 45 градусов, минимальное расстояние фокусировки в восемь метров также приемлемо, когда ваша добыча - это самолет, а не редкая бабочка на кустах. Точно так же вес 1616 г - хотя и не самый портативный вариант, но снова вполне разумный, учитывая набор функций и высокую цену. Более того, эта конкретная модель может быть адаптирована для использования с камерой, так что вы можете сделать фотоснимок посадки Боинга 747, прежде чем спрятать прицел в ручную кладь и улететь самостоятельно.

(Изображение предоставлено Hawke)

3. Hawke Vantage 24-72x70

Лучшая зрительная труба для астрономии и наблюдения за звездами

Увеличение: 24-72x | Диаметр объектива: 70 мм | Поле зрения на 1000 м: 28-14 м / 84-42 фута | Минимальное расстояние фокусировки: 9 м (29,5 фута) | Удаление выходного зрачка: 18-13 мм | Вес: 1,045 г | Размеры: Длина 380 мм

Лучшее увеличение, чем у большинства

Большой объектив

Угловая установка прицела

Когда дело доходит до задумчивого созерцания небес, лучше всего подходит специальный телескоп, хотя есть много зрительных труб общего назначения который будет выступать в качестве замены или альтернативы.Представляем вам Hawke Vantage 24-72x70 от бренда Hawke, многоцелевой зрительную трубу, обладающую явным преимуществом впечатляющего диапазона увеличения 24-72x, а также поставляемого в комплекте с регулируемым мини-штативом и встроенным креплением для окна.

Для тех, кто хочет взять его в дикую природу, чтобы избежать светового загрязнения, влияющего на обзор неба в ночное время, он также имеет преимущество в виде прочного резинового покрытия корпуса и водонепроницаемой конструкции. Его производитель также утверждает, что его призма Порро обеспечивает насыщенный цвет и контраст.И мы упомянули доступную цену?

(Изображение предоставлено Vortex)

4. Vortex Viper HD 20-60x85

Роскошный телескоп по разумной цене

Увеличение: 20-60x | Диаметр объектива: 85 мм | Поле зрения на 1000м: 34м | Минимальное расстояние фокусировки: 12 м (39 футов) | Удаление выходного зрачка: 19,6-17,8 мм | Вес: 2,2 кг | Размеры: 19,1x8,2x6,8 дюйма

Стеклянные элементы HD

Покрытие AmorTek

Дорого

Тяжелые и громоздкие

Укусила ошибка прицела? Тогда этот высококачественный оптический прицел «Viper» от бренда Vortex, предлагающий до 60-кратное увеличение плюс большой и яркий объектив 85 мм, может соблазнить покупку, несмотря на не дешевую запрашиваемую цену.Эта изящная часть прицела, расположенная под углом 45 °, оправдывает затраты, предлагая элементы из стекла HD, которые обещают потрясающую точность цветопередачи, превосходное светопропускание и резкость от края до края. Защищает от тумана и водонепроницаемо, резиновую броню облегчает захват, а быстрая и точная регулировка может быть сделана с помощью продуманной системы фокусировки с двойным редуктором. Это сложный вариант, и, учитывая запрашиваемую цену, мы рады видеть дополнительное душевное спокойствие, обеспечиваемое неограниченной пожизненной гарантией.

(Изображение предоставлено Celestron)

5.Celestron Regal M2 65ED

Отличный универсальный оптический прицел для орнитологов, любителей природы и даже звездочётов

Увеличение: 16-48x | Диаметр объектива: 65 мм | Поле зрения на 1000 м: От 43–23 м / 131 фут до 68 футов | Минимальное расстояние фокусировки: 5 м (16 футов) | Удаление выходного зрачка: 20 мм | Вес: 1327 г | Размеры: 208x127x68 мм

Механизм двойного фокуса

Полностью водонепроницаемый

Вес более 1 кг

Более дешевые альтернативы

Celestron Regal M2 65ED - это зрительная труба премиум-класса, которая, тем не менее, имеет справедливую стоимость в своем ценовом диапазоне и подходит для все, от наблюдения за птицами днем ​​до наблюдения за небом ночью.Celestron утверждает, что это устройство второго поколения уменьшило общий вес зрительной трубы более чем на 14 процентов, сохранив при этом прочный корпус из магниевого сплава. Дополнительные преимущества включают тот факт, что он имеет усовершенствованный механизм двойного фокуса, который позволяет пользователям фокусировать объект в два раза быстрее.

Если учесть такие премиальные характеристики, как стекло со сверхнизкой дисперсией (ED), используемое в лучших объективах фотоаппаратов, то это ключевой претендент на ваши деньги. Более того, камеру можно прикрепить к Regal с помощью входящего в комплект Т-образного переходного кольца для зеркальных фотокамер; прицел с большим прицелом, вот этот.

(Изображение предоставлено Nikon)

6. Зрительная труба Nikon ED50

Лучшая зрительная труба для дигископинга

Увеличение: Не указано | Диаметр объектива: 50 мм | Поле зрения на 1000м: Не указано | Минимальное расстояние фокусировки: 3 м (10 футов) | Удаление выходного зрачка: Не указано | Вес: 455 г | Размеры: 209 (l) x71 (l) мм

Легкий водонепроницаемый прицел

История совершенства оптики Nikon

Меньший объектив

Неудивительно, что производитель фотоаппаратов и оптики Nikon выпускает прицелы с возможностью крепления и наслаждайтесь искусством диджископинга.Действительно, у Nikon есть своя система дигископирования. В этой области есть большой выбор, но Nikon Fieldscope ED50 предлагает объектив с фокусным расстоянием 50 мм (к которому при желании можно прикрепить фильтр 55 мм), при этом он относительно компактен и легок.

Он также отвечает требованиям регулярных обязательных вещей, таких как отводящая туман конструкция, заполненная азотом, и встроенная гидроизоляция (ее можно даже погрузить на глубину до метра на пять минут) для этих ненастных сезонов, а также многослойное покрытие линз для обеспечения превосходного светопропускания и, в конечном итоге, изображений с высоким разрешением.

(Изображение предоставлено Celestron)

7. Celestron Hummingbird 9-27x56 ED

Эта удобная для путешествий зрительная труба отлично подходит для наблюдения за птицами

Увеличение: 9-27x | Диаметр объектива: 56 мм | Поле зрения на 1000 м: 73-32 м / 663-297 футов | Минимальное расстояние фокусировки: 3 м (10 футов) | Удаление выходного зрачка: 15 мм | Вес: 590 г | Размеры: 208x127x68 мм

Идеально подходит для путешествий

Не запотевает

Меньший диапазон увеличения

Меньшая линза объектива

Как и Колибри, зрительная труба Celestron Hummingbird 9-27x56 ED, небольшая и мобильная , с управляемым весом 590 г.Это означает, что он также идеально подходит для ваших путешествий. Он поместится в вместительный карман куртки, рюкзака или сумки через плечо, а также поместится в ручную кладь.

При минимальном 9-кратном увеличении он может даже заменить бинокль, фактически давая вам два продукта в одном. Более того, устройство водонепроницаемо и заполнено азотом для предотвращения запотевания. Несмотря на то, что она достаточно мала, чтобы ее можно было удобно держать в руке, эту модель также можно адаптировать к штативу, моноподу и установке на окно, что придает ей дополнительную степень универсальности.Таким образом, если вы ищете более портативную альтернативу полноразмерной зрительной трубе, эту «птицу» трудно превзойти. Более того, он также может быть адаптирован к камере для тех, кто занимается диджископингом.

(Изображение предоставлено Pentax)

8. Pentax PF-80 EDA 80 мм

Отличная универсальная зрительная труба

Увеличение: н / д | Диаметр объектива: 80 мм | Поле зрения на 1000 м: Не указано / от 131 до 68 футов | Минимальное расстояние фокусировки: 5.8 м (19 футов) | Удаление выходного зрачка: н / д | Вес: 1,6 кг | Размеры: 17,6x7,4x5,8 дюйма

Хороший универсал

Водонепроницаемая конструкция

Большой объектив

Требуется окуляр

Относительно дорого

Зрительные трубы предназначены для использования вне помещений, поэтому всегда рады видеть то, что были построены с учетом требований окружающей среды. Pentax PF-80 EDA 80mm, как и зеркалки Pentax, имеет прочный, хорошо бронированный корпус, защищающий от дождя и обеспечивающий надежный захват, что делает его идеальным для работы в сельской местности.Внутри он не сутулится: большой объектив обеспечивает яркое и кристально чистое изображение. Внутренние элементы прошли «продувку азотом» - процесс, разработанный для предотвращения их запотевания за счет удаления даже мельчайших следов влаги. Это относительно дорого, даже если вы не добавите стоимость необходимого окуляра, но если он умещается в вашем бюджете, Pentax PF-80 EDA 80mm станет отличным зрительным прицелом.

Лучшая зрительная труба - Zeiss Conquest Gavia 85 (Изображение предоставлено Zeiss)

9.Zeiss Conquest Gavia 85

Лучшая универсальная зрительная труба для орнитологов

Увеличение: 30-60x | Диаметр объектива: 85 мм | Поле зрения на 1000 м: 33–23 м (108–75 футов) | Минимальное расстояние фокусировки: 3,3 м (10,8 фута) | Удаление выходного зрачка: Не указано | Вес: 1,7 кг | Размеры: Длина 396 мм

Обеспечивает множество деталей

Широкоугольное поле зрения

Достаточно весомый

Сравнительно дорого

Любой фотограф узнает имя Zeiss как колено пчелы по оптическому качеству, поэтому выберите Прицел Zeiss для съемки дикой природы и природы должен быть разумным решением.Конечно, Zeiss не из дешевых, но Zeiss Conquest Gavia 85 универсален благодаря механизму быстрой фокусировки и близкой настройке фокусировки, поэтому даже наблюдение за небольшими объектами или дикой природой, как утверждается, стало проще, чем когда-либо.

Конечно, достаточно взглянуть на название продукта, чтобы увидеть одно большое преимущество, а именно колоссальный объектив диаметром 85 мм, который можно использовать для наблюдения в условиях низкой освещенности. Добавьте к этому диапазон увеличения до 60 раз и противотуманную, заполненную азотом конструкцию, и вы действительно получите что-то.

(Изображение предоставлено Kowa)

10. Kowa TSN-501

Лучшая зрительная труба для детей

Увеличение: 20-40x | Диаметр объектива: 50 мм | Поле зрения на 1000м: Не указано | Минимальное расстояние фокусировки: 2,5 м (8 футов) | Удаление выходного зрачка: Не указано | Вес: 400 г | Размеры: 239x125x72 мм

Легкие и водонепроницаемые

Компактные размеры

Ограниченный диапазон фокусных расстояний

При увеличении может быть больше «тыка»

Почему мы выбрали Kowa TSN-501 в качестве идеального кандидата для детей? Что ж, эта модель из поликарбоната не только компактна и легка - 400 г, так что маленькие ручки не устанут, но и есть отдельно доступное переходное кольцо для нее, которое позволяет прикрепить смартфон, чтобы молодые люди также могли изучить искусство дигископирование для себя.

Помимо легкости, он имеет длину всего 239 мм, к тому же он доступен в вариантах с наклонными или прямыми моделями, что добавляет универсальности тому факту, что он подходит для всех возрастов. К тому же прицел водонепроницаем и заполнен азотом. 20-40-кратный зум имеет поворотное действие, что упрощает и ускоряет его работу. Собственно, отметив все вышесказанное, мы поняли, что это слишком хорошо, чтобы быть просто для детей.

Прямой или угловой?

Выбирая зрительную трубу, вы можете выбрать прямую или угловую опору.У прямых прицелов корпус и окуляр лежат в одной оптической плоскости, что позволяет смотреть прямо в окуляр на намеченный объект. Однако в зрительной трубе с наклонным корпусом окуляр расположен под углом 45 градусов к корпусу, что означает, что линия вашего взгляда также находится под углом. Это обеспечивает более удобное использование в положении лежа или сидя и избавляет от необходимости вытягивать шею независимо от вашего роста.

Диапазон увеличения

Зрительные трубы обычно имеют характеристики, состоящие из трех цифр: первые два указывают диапазон увеличения, а третье - размер передней линзы.Например, 14-45x60 будет означать, что передняя линза имеет диаметр 60 мм и диапазон увеличения от 14x до 45x.

Объектив большего размера, в общем, обеспечит лучшее и детальное изображение, а более высокий диапазон увеличения позволит вам использовать прицел для более широкого круга объектов.

В конечном счете, когда дело доходит до прицелов, существует множество, э-э, «прицелов». Итак, чтобы сузить круг вопросов, мы составили список из 10 лучших зрительных труб для различных целей и бюджетов…

Подробнее

Лучшие бинокли
10 лучших монокуляров
Лучшие очки ночного видения и бинокль
Лучшие объективы для фотографии птиц
Лучшие телескопы для астрофотографии
Лучшая камера для дикой природы
Лучшие портативные шкуры для съемки дикой природы
Лучшие камеры для съемки дикой природы и наблюдения за природой
Лучшие штативы для путешествий
Астрофотография: все, что вам нужно знать

Обзор лучших предложений на сегодня

Когда и где вам понадобится каждый

Выбор подходящей оптики для активного отдыха

Выбор оптического устройства для активного отдыха не должен быть сложным.В зависимости от вашей деятельности выбор между зрительной трубой или биноклем может быть вообще не выбором, потому что вам может быть выгодно иметь по одному из них. Тем не менее, давайте рассмотрим плюсы и минусы каждого из них для различных видов активного отдыха.

Стрельба по мишеням

Стрельба по мишеням - это стрельба по обозначенным неживым мишеням, таким как картонные или бумажные мишени или глиняные голуби. Это мероприятие на свежем воздухе может быть развлечением или дать нам драгоценное время для практики с оружием, которое можно использовать в тактических или охотничьих условиях.

От традиционной охоты эту деятельность отличает то, что обычно ее проводят в неподвижном положении. Это делает его основным занятием для использования штатива с зрительной трубой или биноклем.

Хотя у биноклей не будет такого диапазона увеличения, как у зрительной трубы, они более снисходительны к усталости глаз. Если вам нужно увидеть все возможные детали, зрительная труба для вас. Каким бы путем вы ни пошли, обязательно включите штатив и, при необходимости, переходник для бинокля.

Охота

Охота - это деятельность на свежем воздухе, которая принимает множество форм, и в зависимости от характера вашей охоты выбор между большим биноклем и зрительной трубой может быть непростым. Хотя зрительные трубы отлично подходят для лучшего обзора, особенно на больших расстояниях, они работают лучше, когда вы можете занять неподвижное положение.

Традиционная охота требует от нас не только тишины и покоя, но и незаметности. Установка штатива, который поможет вам сделать идеальный снимок, - не всегда приемлемый вариант; однако, если у вас есть бинокль с большим увеличением, он может сделать развертывание оптики быстрым и бесшумным.Если у вас есть возможность установить штатив, вы можете рассмотреть что-нибудь вроде корректировщика Nitro 15-45x65, поскольку он небольшой, относительно компактный и легкий.

Когда дело доходит до общей портативности, популярным выбором является высококачественный бинокль. Чтобы получить подходящую пару, которая не только портативна, но и обеспечивает большое увеличение, требуется некоторое исследование, поскольку бинокли известны тем, что имеют гораздо меньшее увеличение. Бинокль Forge 10x42in дает охотникам лучшее из обоих миров: большое увеличение, высокую надежность и оптимальную портативность.

Итак, что лучше для охоты? При выборе между зрительной трубой и биноклем для охоты все сводится к игре. Если вы охотитесь на крупную дичь на западе или на открытых участках, зрительные трубы отлично подходят для настройки и получения дальнего выстрела. Для лесных и замкнутых областей или вы занимаетесь охотой с прицелом и выслеживанием, требующей большего движения. Со стороны охотника им больше подойдет пара качественных биноклей.

Просмотр дикой природы и астрономии

В то время как высококачественные бинокли являются предпочтительной оптикой среди охотников, наблюдатели за дикой природой могут получить больше пользы от зрительной трубы по нескольким причинам.

Наблюдателям за дикой природой, например наблюдателям за птицами и даже наблюдателям за астрономией, не требуются движения, как при охоте. Отсутствие движения позволяет им занять идеальное место и принять все, что встречается на их пути.

С учетом сказанного, зрительная труба, такая как Nitro 15-45x65 мм, является отличным инструментом, который помогает любителям активного отдыха детально изучить окружающую обстановку. Эти устройства часто обеспечивают пользователям четкое изображение и исключительную точность, позволяя наблюдателям за дикой природой рассмотреть каждую деталь объекта съемки.

Зрительские спортивные состязания

У всех нас есть любимые виды спорта на открытом воздухе, которыми мы наслаждаемся круглый год, и, в зависимости от вида деятельности, не всегда можно подойти поближе. Тем не менее, не так много споров о том, какое оптическое устройство лучше всего подойдет для просмотра спортивных состязаний на открытом воздухе.

Хотя зрительная труба может показаться полезной из-за возможности просмотра на большом расстоянии, она не имеет особого смысла для просмотра спортивных состязаний зрителем. Постоянное движение через один объектив может вызвать головную боль и другие неприятные проблемы.

Для просмотра качественный бинокль помогает снизить утомляемость глаз, что делает их более идеальными не только для длительного использования, но и для более постоянного движения. Высококачественные бинокли, такие как те, что есть в нашей линейке биноклей Spectator Sport, являются отличным выбором для просмотра и просмотра спортивных состязаний, потому что они предлагают широкий выбор увеличения и поля зрения, но, что наиболее важно, у них есть наш Permafocus, поэтому вы можете сосредоточиться на действии, а не на попытках сфокусировать его.

Бинокли против зрительных труб: и то и другое имеет свое место в вашем снаряжении

При обсуждении плюсов и минусов зрительной трубы по сравнению с биноклем выбор действительно сводится к активному отдыху. Перед принятием решения вам следует учесть следующие моменты:

● Какое увеличение вам нужно?

● Будете ли вы постоянно двигаться или останетесь неподвижными?

● Важны ли вес и размер?

● Требуется ли возможность быстрого сканирования?

Это поможет каждому потребителю значительно сузить круг вариантов.Однако нет неправильного ответа. Если вы охотник, орнитолог или просто хотите получить больше удовольствия от игры, у нас есть все необходимое.

Здесь, в Bushnell, мы предлагаем высококачественные оптические устройства для всех ваших потребностей на открытом воздухе. Будь то бинокль, зрительная труба или даже телескоп для наблюдения за небом, у нас есть для вас отличный выбор! Зацените нас сегодня, и позвольте нам помочь вам найти идеальное оптическое устройство для вашей следующей поездки!

БУШНЕЛЛ

Bushnell - это энтузиасты активного отдыха, которые ежедневно проводят свою страсть.

Как выбрать зрительную трубу (Австралия / Новая Зеландия) - Procular

[Пропустите подробности и покажите мне лучшие]

Зрительная труба - это портативный телескоп, предназначенный для наблюдения за сушей или морем. Это замечательный инструмент, любимый многими наблюдателями природы, орнитологами и охотниками. С помощью зрительной трубы вы можете видеть на большом расстоянии и замечать детали, которые почти невозможно увидеть в бинокль. В следующем руководстве описаны наиболее важные функции, на которые следует обратить внимание при покупке зрительной трубы и наших 2 лучших зрительных труб на 2021 год .


Стоит ли покупать бинокль, зрительную трубу или телескоп?

Если вы только начинаете заниматься птицами или охотой, то бинокль , вероятно, подойдет лучше всего. Бинокли более компактны, портативны и интуитивно понятны в использовании. Они также хороши для путешествий и множества других целей. Когда вы станете более серьезно относиться к занятиям на свежем воздухе, рано или поздно вам понадобится зрительная труба и штатив. Для наблюдения за птицами большое увеличение и лучшая стабильность позволят вам увидеть детали птиц, которые нельзя увидеть в бинокль.Охотники используют их для эффективного обнаружения, отслеживания и идентификации дикой природы, в то время как стрелки используют их для подсчета очков.

Телескопы

предназначены исключительно для астрономии и наблюдения за ночным небом. С другой стороны, зрительные трубы также предназначены для просмотра объектов на суше или на море. Зрительная труба отлично подойдет, если вы хотите увидеть лодки в заливе, корабли на горизонте, пейзажи на расстоянии до 30 км или просто наблюдать объекты с очень большого расстояния.

Что означают числа?

Зрительная труба всегда представлена ​​двумя наборами чисел.Например 20-60 × 80. Первый набор чисел относится к его увеличению (или масштабированию). Например, 20-60x означает переменный зум от 20x до 60x. Второе число относится к диаметру линзы объектива. Зрительная труба обычно имеет линзу от 50 до 80 мм.

Какое максимальное увеличение?

Большинство зрительных труб имеют переменный зум, например 15-45x или 20-60x. Это говорит о том, что вы можете вручную регулировать их увеличение при просмотре - точно так же, как камера. Как правило, зрительная труба имеет максимальное увеличение от 15 до 60 крат.Чем выше увеличение, тем больше деталей вы сможете увидеть. Помните, что при необходимости вы всегда сможете уменьшить масштаб.

Какой идеальный размер линзы?

Вам просто нужно выбрать, предпочитаете ли вы лучшее качество изображения или меньшую и легкую зрительную трубу. Зрительная труба с большей линзой 80 мм будет лучше собирать свет, чем зрительная труба с меньшей линзой 50 или 60 мм. Это означает, что изображение, которое вы видите, будет ярче и четче. Вам также понравится более широкое поле зрения.С другой стороны, чем больше объектив, тем больше и тяжелее будет ваша зрительная труба. Зрительные трубы большего размера также дороже.

Подумайте, где вы будете чаще всего использовать зрительную трубу. Если вы обычно остаетесь в фиксированном месте на долгое время или вам не нужно беспокоиться о лишнем весе, выберите 80-миллиметровый прицел (если, конечно, вы можете себе это позволить). Если вы любите путешествовать налегке или перемещаться на расстояние более 50-60 мм, вам лучше подойдет прицел. При необходимости некоторые 50-миллиметровые прицелы можно использовать даже без штатива.

Что выбрать: угловую или прямую зрительную трубу?

Некоторые прицелы предлагают два основных варианта конструкции: угловой окуляр или прямой. С помощью угловой зрительной трубы вы будете смотреть в окуляр, а с помощью прямой зрительной трубы вы будете смотреть прямо перед собой. У обоих есть достоинства и недостатки. Для большинства применений, таких как наблюдение за пейзажем или пейзажем, наблюдение за океаном, рекой или пляжем, наблюдение за птицами или наблюдение за луной и звездами, зрительные трубы под углом больше подходят, чем прямые, по следующим причинам:

  • Их проще использовать в течение длительного времени.
  • Им удобнее делиться с другими зрителями. Если вы установите угловую зрительную трубу на определенную высоту, большинство людей по-прежнему смогут видеть через окуляр без необходимости регулировки положения прицела.
  • Угловой прицел позволяет вам целиться в небо на птицу на дереве, парящих ястребов, горы или луну, а также прямо вперед или вниз на пляж или пейзаж.
  • Намного удобнее прикрепить и использовать камеру с угловой зрительной трубой

В остальных случаях предпочтительнее прямой прицел.Например, прямой прицел подойдет охотнику, который видит дичь, лежа на земле. Это позволяет осуществлять прямое выравнивание по принципу «наведи и стреляй», а также держи голову опущенной при выслеживании диких животных.

Какие еще особенности следует учитывать?
Зрительные трубы

часто используются в экстремальных погодных условиях, поэтому желательны такие функции, как водонепроницаемость и защита от тумана. Многие производители говорят, что у них есть водонепроницаемые прицелы, но они защищены только от воды.Правильная гидроизоляция гарантирует, что ваша зрительная труба будет защищена от всех типов воды и влаги и не запотевает. Это также означает, что внутренняя часть вашего прицела будет защищена от коррозии, что будет дополнительным преимуществом, если вы захотите использовать его рядом с океаном. Наши зрительные трубы Vortex, Avalon, Yukon и Bushnell отличаются высокой прочностью, 100% водонепроницаемостью и водонепроницаемостью.

Еще одна особенность, на которую следует обратить внимание, - большое удаление выходного зрачка. Проще говоря, это означает, что вы сможете расположить глаз дальше от окуляра и по-прежнему видеть четкое изображение.Это важно, если вы будете носить очки или солнечные очки при использовании зрительной трубы. Большинство прицелов среднего и высокого класса имеют достаточно большое удаление выходного зрачка для всех пользователей.

Нужен ли мне штатив для зрительной трубы?

Короче да. Зрительные трубы используют большое увеличение, поэтому их необходимо стабилизировать, чтобы исключить дрожание изображения. Хотя некоторые модели меньшего размера можно использовать без штатива, их все же лучше использовать с ним. Вы также можете установить зрительную трубу на столе, подставке или любой другой платформе.Но штатив определенно позволит вам полностью раскрыть потенциал вашего прицела. Все наши зрительные трубы поставляются со стандартным креплением для штатива, которое можно использовать практически с любым штативом, представленным на рынке.

Какой штатив мне выбрать?

Некоторые зрительные трубы уже идут в комплекте со штативом. Другие поставляются в виде зрительной трубы + штатив. Внимательно прочтите описание продукта, чтобы узнать, есть ли в комплекте штатив. В противном случае вы можете иногда использовать зрительную трубу со стандартным штативом камеры.Если вы выберете большую зрительную трубу (от 60 до 85 мм), мы также предлагаем штативы и крепления . Они немного дороже, чем стандартный штатив для камеры. Это более качественные сверхмощные штативы, специально разработанные для ношения биноклей и зрительных труб. Если вы покупаете большую или тяжелую зрительную трубу, мы настоятельно рекомендуем приобрести для нее хороший штатив. Предлагаемый нами полноразмерный штатив для каждой из наших зрительных трубок указан под описанием продукта.

Как оценить качество изображения по сравнению сЦена?

После того, как вы выбрали угловую или прямую версию и если вы предпочитаете меньшую или большую зрительную трубу, следующим шагом будет проверка качества изображения. Некоторые модели обеспечивают более качественное и яркое изображение, чем другие. Качество изображения будет зависеть от размера линзы объектива, используемой оптики и процесса покрытия линз. В моделях более высокого класса будут использоваться линзы с полностью многослойным покрытием, которые обеспечивают большую светосилу.

С оптикой вы действительно получаете то, за что платите, но у нас есть несколько выдающихся вариантов по очень доступным ценам.Ниже приведен список наших самых продаваемых зрительных трубок, которые, по нашему мнению, также являются лучшим выбором за ваши деньги:


Две наши лучшие зрительные трубы на 2021 год

** Примечание: рекомендованные ниже зрительные трубы подходят для пользователей очков **

[Покажите мне все остальные зрительные трубы]

Хотите снимать фото или видео с помощью зрительной трубы?

Ознакомьтесь с нашим сообщением в блоге о digiscoping .Он включает в себя все, что вам нужно знать о фотографии с использованием зрительной трубы, а также наши любимые зрительные трубы и адаптеры для дигископинга.

12 лучших зрительных трубок, стоящих своих денег (2021)

Если вы увлекаетесь дикой природой, стрельбой или охотой, правильный зрительный зонд сделает вашу работу лучше или испортит ее. В оптике вы получаете то, за что платите, поэтому не покупайте «по низкой цене», покупайте качество.

Лучшая зрительная труба подходит для дальних стрельб, обеспечивает яркий обзор и достаточно портативна.Вот наши фавориты.

Мы рекомендуем

Лучшая зрительная труба

1. Зрительная труба Celestron Regal M2 65ED


Это универсальная зрительная труба с лучшим соотношением цена / качество с увеличением от 16x до 48x. Мы использовали его для наблюдения за птицами, а также для стрельбы на дистанции.

Он компактен и поставляется в мягком футляре, который можно даже оставить во время просмотра, что обеспечивает дополнительную защиту прицела.

Благодаря оптическому стеклу со сверхнизкой дисперсией изображения были четкими и реалистичными.

Дополнительно включает крышку объектива, крышки для хранения окуляра и крышку окуляра. Есть переходник с Т-образным креплением, к которому мы подключили зеркальную камеру и попробовали себя в дигископинге.

Имеется вращающееся крепление для штатива, которое позволяет устанавливать окуляр под разными углами обзора - штатив не поставляется.


Что нам понравилось
  • Отличное соотношение цены и качества
  • Универсальный прицел отличного качества
  • Отличная светосила
  • Вращающийся штатив
  • Отлично подходит для астрономии
  • Стекло ED делает наблюдение за планетами очень приятным
  • Высокая портативность, удобство транспортировки
  • Великолепно при 20-кратном увеличении
  • Отлично работает со стандартным 1.25-дюймовые окуляры
Что нам не понравилось
  • Не идеален для дигископирования через прилагаемый окуляр
  • Не идеален для дальнобойной съемки
  • Без штатива

Диафрагма : 65 мм
Увеличение : 16x-48x
Диаметр объектива : 65 мм
Поле зрения : 131 / 2,5 °, 68 / 1,3 °
Удаление выходного зрачка : 20 мм
Всепогодный : водонепроницаемый
Вес : 4 .5 фунтов
Длина : 13,1 дюйма
Лучшее для : стрельба на дальние дистанции, дикая природа и астрономия

2. Зрительная труба Zeiss Conquest Gavia 85


Зрительная труба ZEISS Conquest Gavia 85 с угловым обзором была специально разработана для удовлетворить потребности наблюдателей за дикой природой и дикой природой.

Компактная конструкция и малый вес делают эту зрительную трубу с большим диаметром линзы 85 мм идеальным вариантом благодаря высоким оптическим характеристикам и яркости, которые он обеспечивает даже в удаленных местах.

Эта зрительная труба - идеальный компаньон в путешествии благодаря своей компактной конструкции и небольшому весу, поэтому вы можете запечатлеть все чудеса природы под прямым углом.

Универсальная пластина для штатива совместима с рядом штативов. Новый ZEISS Conquest Gavia предоставляет орнитологам и наблюдателям за природой высокопроизводительную зрительную трубу, которая имеет просто большую ценность.

Его 60-кратное увеличение и широкоугольное поле зрения означают, что сложные задачи идентификации не проблема даже с большого расстояния благодаря высокодетализированной передаче изображения.

Снимаете ли вы отдельных птиц или целые стайки, 60-кратное увеличение Conquest Gavia 85 позволяет наблюдателям за природой максимально наслаждаться природой, гарантируя, что ни одна деталь не останется незамеченной.


Что нам понравилось
  • Лучшее, что можно получить за деньги
  • Превосходное освещение и качество изображения
  • Вы можете четко видеть вещи на расстоянии нескольких миль
  • Четкость при всех уровнях увеличения
  • Отлично подходит для наблюдения за птицами и дикой природы
  • Имеет множество аксессуаров дигископинга
  • Компактный световой дизайн
Что нам не понравилось
  • Премиум ценник (но того стоит)

Увеличение : 30-60x
Диаметр объектива : 85 мм
Поле зрения вид : 1000 ярдов: 99-69 футов
Удаление выходного зрачка :
Всепогодная : Водонепроницаемая
Вес : 60 унций
Длина : 15.7 в
Лучшее для : дикая природа и природа, наблюдение за птицами

3. Зрительная труба Vortex Optics Diamondback


Зрительная труба Vortex Diamondback - отличный вариант, если вы ищете компактный и легкий зрительный прибор, способный работать в горы и альпийские пересеченные поля по очень доступной цене.

Оптика Diamondback гарантирует яркое изображение во всем диапазоне увеличения и, как и вся оптика Diamondback, прочная конструкция выдерживает грубое использование в полевых условиях.

Этот прицел не разочаровал. Во время нашей последней 5-дневной охоты с рюкзаком мы преодолевали в среднем 15 миль в день, большую часть из них вверх, вниз и в стороны. Я едва знал, что этот прицел был в моем рюкзаке.

Правда, при максимальном увеличении изображение немного размыто. Но даже с половиной его величины я смог увидеть и четко идентифицировать эту 4 точку с расстояния 900 ярдов на восходе солнца.

Нет сомнений, что этот корректировщик сделал свое дело, конечно, вы можете найти более прозрачное стекло. Но рассчитывайте заплатить в 4 раза больше.


Что нам понравилось
  • Лучший бюджетный вариант
  • Превосходный выбор, когда вам нужен исполнитель тяжелого веса в легком и компактном корпусе
  • Четкое, яркое и 85-90% резкости при макс.увеличение
  • Встроенный солнцезащитный козырек дает пользователю отличное светопропускание и четкое изображение
  • Плавное, простое в использовании колесо фокусировки и мощный окуляр с зумом
  • Отличное соотношение цены и качества
  • Непревзойденная VIP-гарантия
Что мы не сделали например,
  • Не самое резкое изображение при максимальном увеличении
  • Качество света снижается при установке большого увеличения

Увеличение : 20-60x
Объектив Диаметр линзы : 80
Поле зрения : 105- 51/2.0-1,0
Удаление выходного зрачка : 16,5-20 мм
Защита от атмосферных воздействий : Водонепроницаемость
Вес : 47,1 унции
Длина : 15,7 дюйма
Лучшее для : походы, дикая природа, астрономия и стрельба

4 Угловая зрительная труба Celestron Ultima 80


Celestron Ultima - лучший бюджетный вариант для новичков. Это был наш первый удивительный опыт наблюдения за птицами в дикой природе! Он имеет объектив 80 мм и угол обзора 45 °.

Прицел поставляется в виде полного комплекта со всеми необходимыми принадлежностями.Окуляр с зумом позволил нам добиться невероятно резкой фокусировки.

У него также есть переходник с Т-образным креплением для дигископинга, и нам удалось сделать несколько потрясающих фотографий. Для удобства транспортировки у него есть чехол для переноски.

Для ухода за прицелом имеется крышка порта окуляра, крышка линзы окуляра, чехол для окуляра и ткань для линз. Руководство по эксплуатации нам помогло.


Что нам понравилось
  • Если у вас ОЧЕНЬ ЖЕСТКИЙ бюджет
  • Крепежная пластина для удлиненного штатива
  • Окуляр с трансфокатором для резкого фокуса
  • Четкость и яркость лучше, чем ожидалось
  • При минимальном увеличении изображение просто фантастическое
  • Встроенный Т-образный адаптер для дигископинга
  • Оптика с многослойным покрытием для великолепных цветов
  • Простота использования и легкость фокусировки
Что нам не понравилось
  • Качество изображения снижается при большом увеличении
  • Сумка для переноски без мягкой подкладки
  • Имеет значительную хроматическую аберрацию

Диафрагма : 80 мм
Увеличение : 20x-60x
Диаметр объектива Объектив : 80 мм
Поле зрения : 105/2.0 °, 53 / 1,0 °
Удаление выходного зрачка : 18 мм
Всепогодный : Водонепроницаемый
Вес : 3,56 фунта
Длина : 20 дюймов
Лучшее для : наблюдение за птицами, дикая природа

5. Vortex Viper Зрительная труба HD 20-60 × 85


Vortex Viper HD находится в более высоком ценовом диапазоне, и мы сразу заметили разницу в четкости обзора по сравнению с более дешевыми моделями. Это отличный вариант для просмотра на 1000 ярдов.

Конечно, это роскошный прицел, но по разумной цене.Он имеет диафрагму 85 мм с увеличением от 20 до 60 раз.

Антибликовое покрытие XR обеспечивает более яркое изображение в условиях низкой освещенности. Когда мы использовали его при ярком солнечном свете, мы обнаружили, что выдвижной солнцезащитный козырек отлично уменьшает блики.

Использовать Vortex Viper было легко благодаря сверхгладкой спиральной фокусировке, и мы могли настроить изображение для сверхчеткого просмотра. Многопозиционный наглазник обеспечивал правильное удаление выходного зрачка, чего мы не видели на некоторых других моделях.

Мы использовали этот прицел для наблюдения за птицами, игр и даже для наблюдения за кораблями, когда мы были на берегу.Он водонепроницаем и защищен от запотевания, а также имеет резиновую броню, которая обеспечивает нескользящее сцепление при установке.


Что нам понравилось
  • Антибликовое покрытие XR для более яркого изображения при слабом освещении
  • Встроенный солнцезащитный козырек помогает уменьшить блики
  • Многопозиционный наглазник обеспечивает надлежащее удаление выходного зрачка
  • Очистка аргоном - водонепроницаемость и защита от тумана
  • Мишени четкие на всех дистанциях без эффекта ореола
  • Резиновая броня для нескользящей рукоятки
  • Лучшая на рынке VIP-гарантия
Что нам не понравилось
  • Цена выше, но того стоит
  • Нет поставляются со штативом
  • Некоторым трудно настроить фокус на расстоянии

Диафрагма : 85 мм
Увеличение : 20x-60x
Объектив Диаметр объектива : 85 мм
Поле зрения : 101/1.9 °, 50 - 1,0 °
Удаление выходного зрачка : от 17,8 мм до 19,6 мм
Защита от атмосферных воздействий : Водонепроницаемость и защита от тумана
Вес : 3 фунта
Длина : 19,1 x 8 x 6,2 дюйма
Лучше всего для : Универсальное использование

6. Зрительная труба Vortex Optics Razor HD


Зрительная труба Razor HD была самым дорогим прицелом, который мы рассматривали, и лучше всего подходит для профессионального использования. Требуется штатив, который увеличивает цену.

Тем не менее, он обеспечивал исключительные виды с объективом 85 мм и увеличением 27x-60x.Высококачественные оптические технологии и точное мастерство, безусловно, произвели на нас впечатление.

Razor HD предлагает триплетную апохроматическую линзу в сочетании со стеклом высокой плотности и сверхнизкой дисперсией, что обеспечивает невероятную резкость изображения. Многопозиционный наглазник можно поворачивать для правильного удаления выходного зрачка, и моя жена, которая носит очки, могла легко им пользоваться.

Прицел имеет резиновое броневое покрытие, что делает его нескользящим. На ярком солнце мы смогли вытащить встроенный солнцезащитный козырек, чтобы уменьшить блики.


Что нам понравилось
  • Прицел высшего качества для профессионалов
  • Высококачественные оптические технологии, точное мастерство
  • Легкий, маленький и очень компактный
  • Многопозиционный наглазник обеспечивает надлежащее удаление выходного зрачка
  • Непревзойденная VIP-гарантия
  • Фиксирующая манжета для поворота прицела
  • Резиновая броня для нескользящей рукоятки
  • Лучшая зрительная труба за свои деньги
Что нам не понравилось
  • Не поставляется со штативом
  • Несколько короткое удаление выходного зрачка (более длинное можно купить отдельно)
  • Более высокая цена

Диафрагма : 85 мм
Увеличение : 27x-60x
Диаметр объектива : 85 мм
Поле зрения : 117 / 2,2 °, 68 футов / 1.3 °
Удаление выходного зрачка : от 0,67 до 0,66 дюйма
Всепогодный : водонепроницаемый и противотуманный
Вес : 4 фунта
Длина : 15,5 дюйма
Лучшее для : дикая природа, стрельба по мишеням, охота, наблюдение

7. Зрительная труба MINOX MD 50 Вт


Minox - очень легкий прицел, который весит всего 24 унции. Он поставляется с нейлоновым футляром для переноски, и его очень легко было взять с собой на выходные.

Прицел имеет большое увеличение 16-30 раз и обеспечивает прекрасный обзор диких животных.Он имеет покрытие M-Lens Coating для эффективного светопропускания.

Заполненный азотом корпус предотвращает запотевание и обеспечивает хороший обзор в любую погоду. Прицел также водонепроницаем, его можно погружать на глубину до 16 футов.

Нам понравился компактный дизайн и расположенный под углом объектив объектива, который обеспечивает более удобное положение при просмотре. У него нет штатива, поэтому мы установили его на небольшой стол и справились неплохо.


Что нам понравилось
  • Лучший компактный вариант
  • Хорошая цена для новичков
  • Высокое разрешение деталей и контрастность
  • Многослойное покрытие для увеличения светопропускания
  • Легкость
  • Маленькая компактная конструкция
  • Угловой обзор для удобства используйте
  • Нейлоновый футляр для переноски
Что нам не понравилось
  • Не поставляется со штативом
  • Чехол без мягкой подкладки

Диафрагма : 50 мм
Увеличение : 16x-30x
Диаметр объектива : 50 мм
Поле зрения : 47 м / 2.7 °, 32 м / 1,8 °
Удаление выходного зрачка : 15 мм при 16x, 11 мм при 30x
Защита от атмосферных воздействий : Водонепроницаемость при погружении на глубину до 16 футов
Вес : 690 грамм
Длина : 9,25 дюйма
Лучшее для : Дичь, охота

8. Зрительная труба Swarovski Optik HD-ATS-80 HD


Зрительная труба Swarovski ATS 80 HD отличается превосходной фокусировкой на большом расстоянии, высокой светопроницаемостью и сверхвысокой мощностью увеличения.

Алюминиевый ATS 80 может похвастаться большим диаметром линзы объектива 80 мм и отличными светосилами.

Он также обеспечивает невероятно четкую детализацию при большом увеличении и в условиях низкой освещенности. Прицел поставляется с фторсодержащими линзами HD, которые минимизируют цветную окантовку (хроматическую аберрацию) и обеспечивают высококонтрастные изображения с точными контурами.

HD-линзы великолепны для обычного просмотра, но они особенно ценны для цифровых фотографов, которые хотят делать снимки через зрительную трубу. А благодаря угловой конструкции прицела он в высшей степени подходит для наблюдения за птицами, парящими в воздухе или висящими на деревьях, не сворачивая при этом шею.

В отличие от многих прицелов Swarovski, эта модель оснащена окуляром 20-60x, который отлично подходит для динамичных наблюдений за птицами. Это связано с тем, что окуляр позволяет сканировать местность с широким полем зрения (от 108 до 60 футов на 1000 ярдов) или увеличивать масштаб, чтобы идентифицировать конкретную птицу.

Кроме того, окуляр подходит для тех, кто носит очки, благодаря индивидуально регулируемым закручивающимся наглазникам, которые можно снимать для очистки. Окуляр дает яркое алмазно-яркое изображение с резкостью от края до края во всем диапазоне увеличения.


Что нам понравилось
  • Лучшее за деньги
  • Алюминиевый зрительный зонд высокой четкости с диаметром объектива 80 мм
  • Превосходное светопропускание даже при слабом освещении и при большом увеличении
  • Фторсодержащие линзы HD сводят к минимуму цветную кайму и создавать высококонтрастные изображения
  • Включает окуляр 20-60x с индивидуальными поворотными наглазниками
  • Поставляется с пожизненной гарантией
Что нам не понравилось
  • Один из самых дорогих зрительных трубок

Увеличение : 20-60x
Диаметр объектива : 80 мм
Поле зрения : от 108 до 60 футов на 1000 ярдов
Удаление выходного зрачка : 17 мм
Всепогодный : водонепроницаемый и пыленепроницаемый
Вес : 9 .12 унций
Длина : 13,98 дюйма
Лучшее для : наблюдение за птицами, съемка, дикая природа, фотография

9. Зрительная труба Burris Optics HD 20-60x85 мм


Эта зрительная труба Burris Signature HD отлично подходит для стрельба по мишеням и охота.

Его апохроматическая система линз и покрытие широкополосных линз с индексом согласования работают вместе, чтобы дать пользователю яркие и четкие высококонтрастные изображения.

HD-линзы и апохроматическая система линз дают вам преимущество в полевых условиях, устраняя цветную окантовку и обеспечивая разрешение от края до края при любом увеличении.

Диапазон увеличения идеально подходит для средних и больших расстояний, а поле зрения достаточно широкое для фокусировки как на крупных, так и на мелких объектах.

Получаемые изображения имеют чрезвычайно точную цветопередачу и минимальные искажения по всему полю зрения. Трубка заполнена аргоном и уплотнена уплотнительным кольцом, что обеспечивает устойчивость к воде и запотеванию в полевых условиях.

Одной из самых удобных функций этой зрительной трубы является возможность прикрепить Burris Fastfire к прицелу, как только вы прицелились в Fastfire, куда указывает красная точка, именно туда указывает прицел.


Что нам понравилось
  • Встроенный солнцезащитный козырек уменьшает блики и защищает линзы объектива от дождя и снега
  • Наглазник можно отрегулировать под очки
  • Легкая, прочная конструкция с литым под давлением магниевым корпусом, защищенным повышенная защита в полевых условиях
  • Угловой окуляр и вращающееся крепление для штатива упрощают использование вне зависимости от того, стоите вы или лежите. Увеличение : 20-60x
    Диаметр объектива : 85
    Поле зрения : 117 - 60 футов при 1000 ярдов
    Удаление выходного зрачка : 20-18 мм
    Всепогодный : Водонепроницаемый
    Вес : 4 фунта
    Длина : 16 x 5 x 5 дюймов
    Подходит для : Стрельба, охота

    10.Зрительная труба Vanguard Endeavour HD 82A


    Зрительная труба Endeavour HD под углом сочетает в себе наполненный азотом магниевый корпус и оптическую систему с полным многослойным покрытием, что позволяет создать хорошо оборудованный зум-зум для наблюдения на средних и дальних дистанциях.

    В оптической системе используется стекло со сверхнизкой дисперсией (ED) для обеспечения точной цветопередачи и практически полного устранения цветовой окантовки.

    Линзы имеют полное многослойное покрытие для обеспечения оптимального светопропускания и оснащены крышной призмой BAK4 с фазовым покрытием.

    Он также обеспечивает очень впечатляющее поле зрения. В дополнение к качеству изображения и герметичной конструкции Endeavour HD включает в себя несколько функций, которые расширяют функциональные возможности прицела.

    Он оснащен выдвижным резиновым наглазником и может похвастаться впечатляющим выносом выходного зрачка даже при самых высоких настройках зума. В комплект входит встроенный солнцезащитный козырек для предотвращения бликов под прямыми солнечными лучами, а также мягкий дождевик с ремнем для переноски и защиты.

    Endeavour HD также оснащен колесиками точной и грубой фокусировки для быстрой и точной точной настройки.Endeavour HD устанавливается непосредственно на штативные головки Vanguard (и другие), которые оснащены универсальной монтажной пластиной, без использования быстрой обуви.


    Что нам понравилось
    • Стекло со сверхнизкой дисперсией (ED) для точной цветопередачи и минимальной окантовки
    • Корпус из магниевого армированного каучука со встроенным солнцезащитным козырьком для устранения бликов под прямыми солнечными лучами
    • Колесо с двойной фокусировкой для точной и ровной фокусировки регулировка
    • Съемный угловой окуляр с мягким, удобным резиновым наглазником и длинным выносом выходного зрачка
    • 100% водонепроницаемость и защита от тумана
    Что нам не понравилось
    • Иногда колесо регулировки кажется грубым
    • Полная четкость могла быть лучше (но неплохо для этой цены)

    Увеличение : 15-45x
    Диаметр объектива : 65 мм
    Поле зрения : 144 ~ 68 футов / 1000 ярдов
    Удаление выходного зрачка : 19 ~ 20 мм
    Всепогодный : Водонепроницаемый и противотуманный
    Вес : 51.0 унций
    Длина : 15 x 7 ″ (38 x 18 см)
    Лучшее для : бюджетный вариант, наблюдение за птицами, охота, все около

    11. Зрительная труба Bushnell Legend Ultra HD 20-60 x80


    Это Ультра зрительная труба Bushnell Legend построена так же, как бинокль Bushnell. Он обладает хорошими полевыми характеристиками по доступной цене.

    Он оснащен стеклом Ed Prime со сверхнизкой дисперсией, оптикой с полным многослойным покрытием и призмами премиум-класса bak-4, позволяющими запечатлеть момент с яркой четкостью и контрастом даже в условиях низкой освещенности.

    Сложенные друг с другом элементы управления с двойным фокусом позволяют выполнять как быструю, так и точную настройку.

    Линзы защищены дождевиком HD для максимально четкого обзора в непогоду или конденсат из-за вашего неправильного дыхания.

    Bushnell Legend Ultra HD 20-60 x80 большой, но стекло прозрачное, фокус четкий, а сбор света достаточно хороший. Я почти не могу обнаружить хроматических аберраций при 60-кратном увеличении, и это хорошо.

    В целом этот прицел имеет отличное соотношение цены и качества, особенно если вы находитесь не в движении, а в сидячем положении, например, при стрельбе на дальние дистанции.Он работает как более дорогие бренды. Ладно, выглядит он не так круто, как high-end Vortex или Leupold, но это не сильно меняет. Возможность видеть отверстия или объекты на расстоянии важна, и этот прицел хорошо с этим справляется.


    Что нам понравилось
    • Стекло End Prime с низкой дисперсией
    • Двухскоростное управление двойным фокусом
    • Водоотталкивающие покрытия Waterproof & Rain Guard HD
    • ED Prime Стекло со сверхнизкой дисперсией для просмотра с высоким разрешением и настройкой цвета
    • Полностью многослойная оптика, HD-покрытие для защиты от дождя, обеспечивает четкость в сырую погоду
    • Элементы управления с двойным фокусом для быстрой и точной настройки
    Что нам не понравилось
    • Физически довольно большой и неуклюжий
    • Нет лучший для охоты

    Увеличение : 20-60x
    Диаметр объектива : 80 мм
    Поле зрения : 110 футов на 1000 ярдов (20x), 51 фут на 1000 ярдов (60x)
    Удаление выходного зрачка : 18 мм
    Всепогодный : Водонепроницаемый и противотуманный
    Вес : 9.4 фунта
    Длина : 16,5 x 4,5 x 8,9 дюйма
    Лучшее для : универсальное использование

    12. Зрительная труба Celestron Hummingbird 9-27x56 мм ED


    Зрительная труба Celestron Hummingbird - это «микро» зрительная труба ED , и, как и его тезка, микро зрительная труба Hummingbird подходит как для дальних путешествий, так и для прогулок на заднем дворе. Идеально подходит для путешествий.

    Колибри легко поместится в кармане, наплечной сумке или ручной клади.Эта зрительная труба идеально подходит для путешествующих орнитологов как более удобная альтернатива полноразмерной зрительной трубе.

    Самый низкий уровень увеличения также может заменить бинокль. Объективы ED Стекло со сверхнизкой дисперсией (ED) практически устраняет хроматическую аберрацию, также известную как цветная окантовка, визуальный дефект, часто встречающийся в биноклях.

    Hummingbird ED обеспечивает резкость от края до края с превосходной цветокоррекцией и невероятно четкими изображениями. Стекло Celestron ED обеспечивает заметно более яркие и четкие изображения по сравнению с биноклями без ED.Разница особенно заметна в условиях низкой освещенности, например, на рассвете или в сумерках.

    Водонепроницаемая / заполненная азотом конструкция Hummingbird защищает его от сырой погоды, влажных условий и других экологических проблем.

    Он имеет прочную броню, которая защищает его от ударов и толчков как во время транспортировки, так и в полевых условиях. Это приспособление для крепления на штатив / монопод / окно, что обеспечивает множество вариантов для просмотра. Эту зрительную трубу можно легко закрепить на устойчивой платформе для удобного длительного наблюдения или просмотра на большом расстоянии.


    Что нам понравилось
    • Легко носить в жилете или кармане пальто, в поясной сумке или на плече
    • Диапазон увеличения 9–27 раз охватывает бинокль и зрительную трубу
    • «Удобное для птиц» расстояние фокусировки: 10 футов. / 3 м близкий фокус удовлетворяет требованиям к оптике для наблюдения за птицами
    • Водонепроницаемость / заполнение азотом - Защита от влажной погоды, влажных условий и других экологических проблем
    • Отлично подходит для начинающих с ограниченным бюджетом, наблюдающих за торгами
    Что нам не понравилось
    • Не лучшее для среднего и продвинутого пользователей
    • Качество изображения могло бы быть лучше

    Увеличение : 9-27x
    Объектив Диаметр объектива : 85 мм
    Поле зрения : 4.2 ° -1,9 °
    Удаление выходного зрачка : 15 мм
    Всепогодный : Водонепроницаемый
    Вес : 1,43 фунта
    Длина : 11 x 7 x 5 дюймов
    Лучшее для : наблюдение за птицами, путешествия, выбор новичка

    Прямой или угловой прицел?

    Когда вы начнете покупать зрительную трубу, вы встретите два слова - прямой и угловой. Это описывает физическую форму зрительной трубы, и каждая из них имеет свои преимущества и недостатки.

    Прямая

    Прямая зрительная труба - это такая зрительная труба, в которой окуляр находится на одной линии с линзой, напоминая длинную трубку.

    • Эти зрительные трубы проще в использовании для начинающих пользователей, поскольку они быстрее фокусируются на вашем объекте.
    • Благодаря прямой форме упаковка и транспортировка упрощаются.
    • Одним из недостатков прямой зрительной трубы является боль в шее или дискомфорт, если вы смотрите под трудным углом или находитесь в положении на корточках.

    Угловая

    Угловая зрительная труба - это прицел, в котором окуляр установлен под углом от 45 до 90 градусов от объектива.

    • Глядя на него, вы видите прямой корпус и приподнятую угловую секцию, поддерживающую линзу. Эти зрительные трубы упрощают просмотр позиций, так как вы можете смотреть в них сверху, уменьшая нагрузку на шею и спину.
    • Они лучше работают на спусках и подъемах, так как вы можете регулировать угол наклона объектива. Штатив также может быть короче, поскольку секция объектива увеличивает высоту зрительной трубы.
    • Одним из недостатков является то, что прицел может собирать воду или влагу, если его не использовать, пока вы кусаете! Они также занимают больше места для упаковки.

    Что означают номера зрительной трубы?

    Для новичка ряд цифр, описывающих зрительную трубу, может сбить с толку! Вот простое объяснение наиболее важных из них.

    Главное число, которое вы видите, выглядит примерно как 20-60 × 80.

    Первые два числа , 20 и 60 обозначают увеличение от до увеличения зрительной трубы. Этот коэффициент также описывается как мощность или количество раз ближе; вы видите объект, а не смотрите его невооруженным глазом.Таким образом, 20x означает 20-кратное увеличение или в 20 раз ближе, чем невооруженным глазом.

    Третье число , 80 - это диаметр линзы объектива в миллиметрах. Другие примеры этого числа: 3-9 × 40. Это указывает на увеличение от 3 до 9 раз и небольшой диаметр линзы 40 мм.

    Чем больше увеличение, тем более совершенной и, вероятно, более дорогой будет зрительная труба. То же касается и размера линз. Чем он больше, тем лучше изображение и четкость.

    Домашние пользователи будут довольны зрительной трубой с увеличением от 20x до 60x и линзами диаметром от 60 мм до 80 мм. Это зрительные трубы, которые мы рассмотрели, и они идеально подходят для наблюдения за птицами, охоты, дичи, наблюдения, действий в гавани и даже случайной астрономии.

    Что вы собираетесь посмотреть?

    Как и большинство технических устройств, вам нужно решить, для чего вы хотите его использовать. Вот краткое изложение некоторых соображений, о которых следует помнить.

    Дистанционная стрельба

    Для дальности и стрельбы по мишеням до 100 ярдов идеально подойдет прицел 15-40 × 50. Для больших расстояний до 200 ярдов вам следует увеличить увеличение до 15-60x, а диаметр объектива до 80 мм. Обязательно наличие прочного штатива.

    Охота

    Охота - это ходьба и необходимость быстрой настройки. Лучшая зрительная труба для охоты должна быть легкой, простой в установке, водонепроницаемой и защищенной от запотевания. Увеличение от 20 до 60 крат хорошо при диаметре объектива от 60 мм.

    Birding

    Это веселое занятие для всей семьи, и вы можете начать с зрительной трубы начального уровня. Выберите подходящий прицел для наблюдения за птицами, компактный и легкий. Увеличение 20-60x и диаметр объектива 50 мм и более обеспечат прекрасный обзор.

    Фотография

    Если вы планируете использовать зрительную трубу для фотосъемки, вам потребуется прицел с переходником с Т-образным креплением. Это позволяет прикрепить камеру DSLR к прицелу.

    Всесторонняя дикая природа

    Y Вам не нужно тратить целое состояние, чтобы насладиться просмотром дикой природы.Прицел с увеличением от 20 до 60 раз и диаметром линзы 50 мм и более обеспечит невероятно четкое изображение. Прямые прицелы легче носить в рюкзаке, если вы планируете приключение на природе.

    График цен на зрительные трубы

    Цены на зрительные трубы, которые мы рассмотрели, варьируются от 150 до 900 долларов США. Как и в большинстве высококлассных гаджетов, вы найдете более дешевые и более дорогие модели. Покупка дешево - не всегда хороший вариант. Но иногда доплата может не дать вам соотношения цены и качества.

    Вот краткий обзор того, чего можно ожидать от зрительных труб в различных ценовых диапазонах.

    $ 0 - $ 150

    Этот более дешевый ассортимент идеально подходит для семьи, которая хочет повеселиться на пляже или в природе. Они могут быть небезопасными и, вероятно, не будут поставляться со штативом.

    150–300 долларов

    В этом диапазоне вы можете рассчитывать на зрительные трубы хорошего качества, обеспечивающие 20-60-кратное увеличение и невероятно резкое изображение. Большинство из них хорошо подходят для использования на открытом воздухе: они водонепроницаемы, компактны, легки и удобны в транспортировке.

    300 - 700 долларов

    Если вы потратите больше, вы получите оптику с многослойным покрытием для получения четких и резких изображений. Вы можете рассчитывать на реалистичное изображение даже на большом расстоянии. Это отличный начальный бюджетный диапазон для зрительных труб.

    $ 700 - $ 1000

    Эти зрительные трубы предлагают полностью многослойную оптику для потрясающего обзора. У многих есть переходники с Т-образным креплением для крепления фотоаппаратов. Они также предлагают вращающиеся крепления для штатива для стрельбы по мишеням, охоты и даже астрономии.

    1000 $ Plus

    При более чем 1000 $ вы входите в высшую лигу.Они идеально подходят для профессиональных охотников, дигископеров и коммерческого наблюдения. В этом диапазоне вы увидите прицелы Swarovski и другие зрительные трубы высокого класса.

    А как насчет дигископинга?

    Как только вы станете наркоманом зрительной трубы, вы обязательно встретите термин дигископинг. Как и я, вы, наверное, понятия не имеете, что это такое. Итак, после некоторого расследования, я сообщу вам!

    Digiscoping соединяет камеру и зрительную трубу. Это позволяет не только смотреть на удаленные изображения крупным планом, но и делать снимки, чтобы похвастаться.Насколько здорово будет создать альбом с редкими птицами, крупными планами диких животных или заглянуть в улей?

    Для получения высококачественных фотографий с большого расстояния с помощью камеры обычно требуется дорогое устройство с несколькими объективами. Эти устройства также тяжелые и сложные. С помощью простой зрительной трубы и обычной камеры вы можете добиться тех же результатов.

    Чтобы использовать зрительную трубу для дигископинга, вам потребуется прицел с Т-образным переходником. Вам также потребуется цифровая зеркальная фотокамера, цифровой однообъективный зеркальный фотоаппарат.Эти камеры представлены в широком ассортименте, включая недорогие модели для начинающих. Многие мобильные телефоны могут стать зеркальными фотокамерами.

    Digiscoping дает вам потрясающее представление о мире природы. Выберите компактный и простой в установке прицел из стекла HD. Убедитесь, что у вас есть легкий и устойчивый штатив. Через угловые прицелы легче смотреть, и они уменьшают нагрузку на шею. Если вы хотите вывести цифровую съемку на новый уровень, приобретите дистанционный спуск затвора по Bluetooth, чтобы обеспечить съемку без вибрации.

    Как выбрать лучшую зрительную трубу?

    Увеличение

    Для новичка качественный прицел предложит увеличение от 20x до 60x, что идеально для получения четких, резких изображений. Чем выше увеличение, тем больше деталей вы увидите.

    Диафрагма

    Диафрагма от 50 до 80 мм идеально подходит для любительских прицелов. Эти прицелы имеют разумную цену и позволяют получать отличные изображения. Имейте в виду, что прицелы с апертурой 80 мм обычно больше и тяжелее.Зрительные трубы с меньшей апертурой лучше подходят для пеших прогулок.

    Поле зрения

    Поле зрения (футы на 1000 ярдов). Вот насколько широк ваше изображение. Прицелы большего размера обеспечивают более широкое поле зрения, но стоят дороже. Для наблюдения за птицами, диких животных, катания на лодках и занятий спортом прицелы предлагают поле зрения от 1,0 до 2,5 градусов.

    Тип призмы и покрытие линзы

    Ищите HD-стекло и призмы с многослойным или полностью многослойным покрытием. Они имеют антибликовое покрытие, улучшающее цвет и контраст изображений.Они также увеличивают яркость в более тусклых условиях.

    Водонепроницаемость

    Гаджеты, предназначенные для использования на открытом воздухе, должны быть водонепроницаемыми.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
